1 ANYAGTUDOMÁNY ÉS TECHNOLÓGIA TANSZÉK Fémek technológiája ACÉLOK ÉS ALKALMAZÁSUK Dr. Palotás Béla A gyakorlat elokészíto eloadás fo témakörei Acélok definíciója, csoportosításuk lehetoségei Acélok fo ötvözoi Az alapalkotók hatásai Hokezelés hatása Az ötvözok hatásai Acélok szövetszerkezetei Alkalmazási példák Gyakorlati feladatok 2

2 Acélok és öntöttvasak definíciója A 2 A 4 Hipereutektoidos acélok A 3 A cm A 1 Hipoeutektikus Hipereutektikus Hipoeutektoidos acélok ACÉLOK Öntöttvasak 3 Acélok csoportosítása 1. Gyártási eljárás szerint: (SM acélok) (B T acélok) Oxigén konverteres acélok Vákuumozott acélok Elektroacélok Átolvasztott acélok 4

3 Acélok csoportosítása 2. Összetétel szerint Szénacélok v. ötvözetlen acélok: Mn < 0,8 %, Si < 0,5 %, P, S, Cr, Ni, Nb, V véletlenszeruen Gyengén ötvözött acélok: S ötvözo < 5 % Ötvözött acélok: 5 % S ötvözo < 20 % Erosen ötvözött acélok: S ötvözo 20 % Max. 55 % ötvözésig beszélünk acélról 5 Acélok csoportosítása 3. Szövetszerkezet szerint: Ferrites (F) Félferrites (FF) Hipoeutektoidos (F+ P) Eutektoidos (P) Hipereutektoidos (P + S.c.) Ledeburitos (L) Félausztenites (FA) Ausztenites (A) Egyensúlyi szövetszerkezetek Ötv., % F FF L F + P P + S.c. C, % 0,8 2,1 Ötv., % A FA L F + P P+S.c. C, % 0,8 2,1 6

4 Acélok csoportosítása 4. Felhasználás szerint: Szerkezeti acélok ( C = 0. 0,6 % ) Szerszám acélok ( C = 0,4. 2,1 % ) Különleges acélok ( vasötvözet, ha S ötv. < 55 % ) Ho- és korrózióálló acélok Nem mágnesezheto acélok Kopásálló acélok Stb. 7 Acél ötvözoi Alapalkotók C, Mn, Si, S, P O, N, H Ötvözok Cr, Ni, Mo V, Ti, W, Nb stb. 8

5 Karbon hatása Szilárdságot növeli Alakváltozó képességet csökkenti Alapalkotók: C, Mn Si, S, P, O, N, H Az ütomunkát csökkenti, ha a C > 0,6 % az ütomunka 40 J alá csökken, szerkezeti célokra nem használható Szerkezeti acélok: C 0,6 % 9 C hatása edzett állapotban Edzett állapotban Szilárdság nagymértékben no Alakváltozó képesség 0,4 % C tartalomnál gyakorlatilag 0!! A C = 0,4 % - nál már eléri lényegében a maximális szilárdságot C 0,4 % a szerszámacélok C tartalom határa Kis C tartalom, ( C < 0,2 % ) esetén edzés hatására a szívósság no Betétben edzheto acélok KV 0,2 0,4 R m Edzett állapot Lágy állapot R m KV C, % 10

6 Nemesítés hatása A 3 T Ausztenitesítés Nemesítés = Edzés + Megeresztés R m A 1 Edzés Megeresztés C KV t T, C Mechanikai tulajdonságok széles körben változtathatók a megeresztési homérséklet függvényében A 1 11 Hokezelések végrehajtása T A 3 Lágyítás Normalizálás Edzés t 12

7 Hokezeléssel biztosítható szövetszerkezetek Egyensúlyi szövetek Ferrit Perlit Cementit Egyensúlyitól eltéro szövetek Bénit Martenzit Szferoidit 13 Alapalkotók hatása Mn: dezoxidens, S tartalom csökkentésére, 1,7 % felett ridegít Si: dezoxidens, ridegít S < 0,07 % csillapíttatlan acél S 0,12 % csillapított az acél S: vöröstörékenységet okoz, hegesztésnél kristályosodási repedést okoz O: ridegít, öregedést elosegíti N: öregedést okoz H: pelyhesedést okoz 14

8 A dezoxidálás igen fontos, mert az oxigén tartalomtól függ a szívósság T KV,ºC + 20 KV 27J JR KV 40 J KR KV 60 J LR ISO B Dezoxidálás módja Si - al dezoxidált, csillapított J0 J2 J4 K0 K2 K4 L0 L2 L4 C D E " + nemes dezoxidens (Al, Ti) " + finom szemcse " + Ni ötvözés 15 Acélok ötvözoinek hatása Az ötvözok hatásait célszeru vizsgálni Az átalakulási homérsékletekre kifejtett hatás alapján Kritikus lehulési sebességre kifejtett hatás alapján Karbidképzés szempontjából Oldódás szempontjából Mechanikai tulajdonságokra kifejtett hatás alapján Hokezelési tulajdonságokat hogyan befolyásolják. 16

9 Átalakulási homérsékletre kifejtett hatás alapján Ferritképzok: A 4 -t csökkentik, A 3 -t növelik Más néven ferrit stabilizátorok, ezek az ötvözok a ferritben oldódnak: Pl. Cr, Si, Mo, V, Ti, Nb, W stb. Mindazon ötvözok, amelyek nem ausztenitképzok Ausztenitképzok: A 4 -t növelik, A 3 -t csökkentik Más néven ausztenit stabilizátorok, ezek az ötvözok ausztenitben oldódnak: Ni, Mn, N, C és a Cu 17 Kritikus lehulési sebességre kifejtett hatás alapján Az ötvözok jobbra tolják el az átalakulási görbéket, kritikus sebességek csökkennek M k és M v homérsékleteket csökkentik Az ötvözok általában növelik az átedzheto átmérot Co kivétel és a V, 950 és 1100 C - os ausztenitesítésnél T M k M v A B F P Ötvözok lg t 18

10 Ötvözok hatása a karbidképzés szempontjából Karbidképzo ötvözok: Mn, Cr, Mo, W, Nb, V, Zr, Ti AFFINITÁS A C HOZ NO A karbidképzok növelik a melegszilárdságot is, mert a rekrisztallizációs homérsékletet növelik 19 Ötvözok oldódása az acélban Az ötvözok általában szubsztitúciósan oldódnak a vasban Korlátlanul oldódik a: Cr és a V Korlátoltan oldódik: Co 75% Ni 34% Si 14 % Mn 10% Mo 32% W 32% Ti 6% Cu < 1% Nem oldódik: Pb, Ag Intersztíciósan oldódik: C, N, O, B 20

11 Az ötvözok hatása a mechanikai tulajdonságokra R m Ti Si, W Mn, Mo Al Ni V Co Cr Ötvözo,% A 1,7 Ni Cr W Mn Si Ti Ötvözo, % Az ötvözok a rácsot torzítják, így a szilárdságot növelik Az ötvözok a képlékenységet általában rontják 21 Az ötvözok hatása a szívóssági jellemzokre KV Ni és Cr ötvözés kedvezo hatásuk miatt gyakori KV Ni - ötvözés Ni Mn Cr Mo W C -acél T Si Ötvözo, % TTKV 22

12 Ötvözok hatása hokezeléskor - Átedzheto szelvényátmérot növelik az ötvözok - Nemesítéskor is kedvezo a hatásuk A Ötvözött acél R m C - acél Ötvözött acél C - acél R m KV T meg Az ötvözok megeresztés-állóságot okoznak 23 Megeresztési ridegedés Mn, Cr, Cr Ni ötvözésu acélokban: R m Gyors hutés KV Lassú hutés C T meg Elkerülés: Gyors hutéssel, vagy Mo, illetve W ötvözéssel 24

13 Az acélok tulajdonságait meghatározza A kémiai összetétel Alapalkotók C, Mn, Si, S, P O, N, H Ötvözok Cr, Ni, Mo V, Ti, W, Nb stb. Hokezelési állapot Együttesen határozzák meg 25 Hokezelés hatása C 45 - jelu acél (C = 0,45 %) Homérséklet o C M v A A M k M edzés V kritikus felso, alsó F B P F+P+M+ A F+P lágyítás Normalizálás A ausztenit F ferrit, P perlit, B bénit, M martenzit O HV keménység % az átalakulás mértéke 26

14 Egyensúlyi szövetszerkezetek 1. Ferrit C=0,02 % Perlit N 200 N 2000 Ferrit + perlit C = 0,18 % N 200 Ausztenit 1050 C-ról vízben hutve N Egyensúlyi szövetszerkezetek 2. Perlit + szekunder cementit N 300 Perlit + lemezes grafitos öntöttvas N = 400 Ledeburitos öntöttvas N = 400 Eutektikum + primér cemetit N

15 C15 hokezelésénél kapott szövetek 29 C30 hokezelésénél kapott szövetek 30 15

16 Megeresztés során kapott szövetszerkezetek C30 31 Szerszámacélok szövetszerkezete 32 16

17 Nem egyensúlyi szövetek Ferrit - bénit Martenzit N 600 Martenzit + bénit N 625 Szferoidit N Felhasználás szerinti csoportosítás Szerkezeti acélok Általános rendeltetésu acélok Kis C tartalmú acélok Betétben edzheto acélok Hegesztheto acélok Hidegen alakítható acélok Melegszilárd acélok Hidegszívós acélok Automata acélok Nemesítheto acélok Nemesítheto szerkezeti acélok Nitridálható acélok Rugó acélok Gördülocsapágy acélok 34

18 Szerszámacélok Ötvözetlen szerszámacélok Hidegalakító szerszámacélok Melegalakító szerszámacélok Forgácsoló szerszám acélok Gyorsacélok Keményfémek Bevonatos keményfém lapok 35 Különleges szerkezeti acélok Hoálló acélok Ferrites korrózióálló acélok Ausztenites korrózióálló acélok Félausztenites (félferrites acélok) Korrózióálló acélok Ferrites korrózióálló acélok Ausztenites korrózióálló acélok Martenzites korrózióálló acélok Különleges korrózióálló acélok Speciális felhasználású acélok Mágnesezheto acélok Nem mágnesezheto acélok Szelepacélok stb. 36

19 Csak öntvényeknél és csak G lehet Acélok jelölése 1. (MSZEN ) Felhasználás szerinti jelölés: Szerkezeti acél G S 355 J2 G2 W Cu5 Cu * 10 Fo tulajdonság Kieg. tulajdonság, G2: csillapított R eh =355 MPa Kiegészíto jel: 27J -20 ºC M Termomechanikusan kezelt N Normalizált Q - Nemesített W: idojárás álló 37 Acélok jelölése 2. Kémiai összetétel szerint kódolt acélok Ötvözetlen acélok: Ha Mn < 1 % középértékben (automataacélokat kivéve) C45 C = 0,45 % középértékben Ötvözetlen acél, ha Mn 1 % és minden ötvözo < 5 % -nál (gyorsacélokat kivéve) és automata acélok Ötvözo tartalom: Cr * 4 37 Cr Mo 4 0,37 % C : C * 100 % Mo * 10 Ötvözo elemek, sorrendben 38

20 Acélok jelölése 3. Kémiai összetétel szerinti jelölés: szorzók Cr, Co, Mn, Ni, Si, W 4 Al, Be, Cu, Mo, Nb, Pb, Ta, Ti, V, Zr 10 Ce, N, P, S 100 B 1000 Ötvözött acélok: Ha egy ötvözo legalább > 5% X 8 Cr Ni C*100 % Gyorsacélok HS W - Mo - V - Co % 39 Acélok számjele (MSZEN ) Anyagcsoport Acélcsoport száma xx Sorszám 1 Acélok 2 Könnyufémek Nehézfémek Különbözo nemfémes anyagok 9 Tartalék 40

21 Alkalmazási példa Alkalmazási példák 2. Szerkezeti acélok Hajtókar Forgattyús tengely Nemesítheto szerkezeti acél Kis méret lehet szénacél (Jellemzo méret < 20 mm) Nagyobb méret ötvözött acél (átedzheto átméro no) Süllyesztékes kovácsolással készített elogyártmány A csapok felületén kopásálló kell legyen Kérgesítés 42

22 Nemesítheto szerkezeti acélok: Méret és szilárdság összefüggése 43 Alkalmazási példák 3. Betétben edzheto szerkezeti acélok Nagy szívósság Kisebb szilárdság a nemesítheto acélokhoz képest Sok esetben alkalmazható nemesítheto- és betétben edzheto acél is ugyanarra a feladatra 44

23 Betétben edzheto acélok: Méret és szilárdság összefüggése 45 Alkalmazási példa 4. Nitridálható acélok Magas homérsékleten is kopásálló Martenzit 500 ºC felett megeresztodik Méretpontos alkatrészek készíthetok A 1 homérséklet felett méretváltozás jön létre az allotrop átalakulásnak köszönhetoen 46

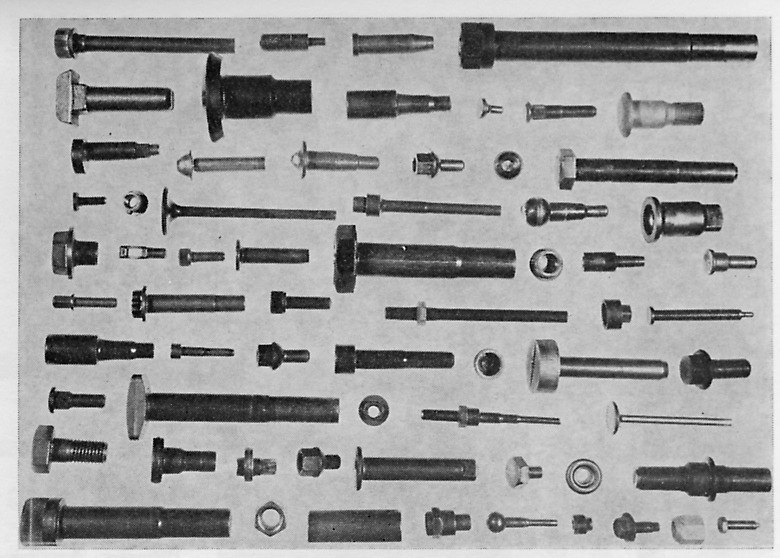

24 Nitridálható acélok: Méret és szilárdság összefüggése 47 Hidegen alakított alkatrészek 48

25 Melegen alakított alkatrészek 49 Szerszámacélok Alakító szerszámok 1. Kivágó szerszám 50

26 Szerszámacélok Alakító szerszámok 2. Folyató szerszám 51 Szerszámacélok Forgácsoló szerszámok ÚJMARÓ PROFIL MARÓ Szalagfurész Esztergakés 52

27 Gyakorlati feladatok Különbözo szövetszerkezetek megismerése Különbözo szövetszerkezetek felismerése A szövetszerkezetek és a tulajdonságok kapcsolatának meghatározása Alkalmazási példák megtekintése. 53
