Számítástechnikai alapismeretek GAMFSZXX142L01

Átírás

1 Számítástechnikai alapismeretek GAMFSZXX142L01

2 Elérhetőség Göcs László mérnöktanár Informatika Tanszék 1.emelet 116-os iroda Tel: 76/

3 PC konfigurációs alapismeretek

4 Alaplap

5 Processzor

6 Processzor hűtés PC LAPTOP

7 Processzor foglalatok Socket name Socket AM2+ Socket P Year of introduction CPU families Package Pin count Pin pitch Bus speed 2007 AMD Athlon 64 AMD Athlon X2 AMD Phenom AMD Phenom II PGA mm MHz 2007 Intel Core 2 PGA MT/s ( MHz) Socket Intel Atom PGA 441? MHz LGA 1366/ 2008 Intel Core i7 (900 series) LGA GT/s Socket B Intel Xeon (35xx, 36xx, 55xx, 56xx series) 2009 AMDPhenom II PGA mm MHz Socket AM3 AMD Athlon II AMD Sempron LGA 1156/ Socket H 2009 Intel Core i7 (800 series) Intel Core i5 (700, 600 series) Intel Core i3 (500 series) Intel Xeon(X3400, L3400 series) Intel Pentium(G6000 series) Intel Celeron(G1000 series) LGA 1156? 2.5 GT/s Socket G AMDOpteron(6000 series) LGA 1974? MHz Socket C AMDOpteron(4000 series) LGA 1207? MHz LGA Intel Intel Itanium 9300-series LGA 1248? 4.8 GT/s LGA Intel Intel Xeon 6500/7500-series LGA 1567? GT/s LGA 1155/ 2011/Q1 Intel Sandy Bridge-DT LGA 1155? 5 GT/s Socket H2 LGA 2011/ Future Intel Sandy Bridge B2 LGA 2011? GT/s Socket R (2011/Q3) Socket FM AMD Llano Processor PGA mm

8 Memória foglalat PC LAPTOP

9 Memória típusok

10 Videó-kártya kimenetei

11 Videó-kártya foglalat

12 Optikai adattárolás CD 74/80 perc - audio 650/700 MB - adat 12 centiméter (létezik 8 centisben is)

13 Optikai adattárolás DVD 4,7 GB (1 réteg, 1 oldal) Szintén 12/8 centis

14 Optikai adattárolás BlueRay Disk 25/50 GB

15 Optikai olvasó

16 Sugarak

17 Lemezek kapacitása

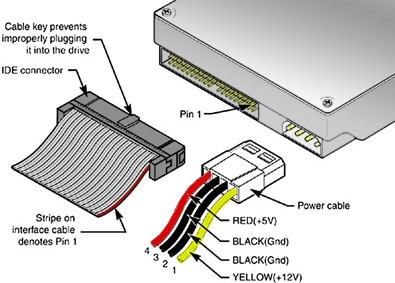

18 Winchester csatlakozásai P(ATA)

19 Winchester csatlakozásai SATA

20 Winchester csatlakozásai SCSI

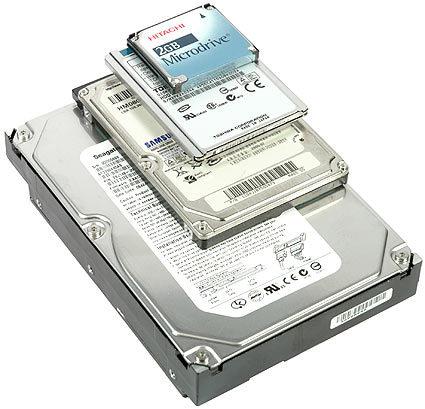

21 Winchester méretek 5,25 3,5 2,5 1,8 (microdrive)

22 Winchester jellemzők Kapacitás 10MB-3TB Fordulatszám (fordulat/perc)

23 Winchester jellemzők Sebesség esata - 300MB/sec SATA 3-600MB/sec SATA 2-300MB/sec SATA 1-150MB/sec PATA 133(IDE) - 133MB/sec SAS - 300MB/sec Ultra-320 SCSI (Ultra-4) - 320MB/sec Ultra-640 SCSI (Ultra-5) - 640MB/sec

24 SolidStateDrive (SSD) Az SSD magyarul szilárdtest-meghajtó, félvezetős memóriát használó adattároló eszköz.

25 SolidStateDrive (SSD) Előnyök a merevlemezzel szemben: rövid indulási idő, nincs felpörgés, Power On - Ready átmenet 1 s mozgó alkatrészek teljes hiánya olvasási várakozási idő 12.5 μs (merevlemezeknél 5,5~12) írási várakozási idő 33 μs (merevlemezeknél 5,5~12 milliszekundum) olvasási sebesség 520 MB/s (felsőbb árkategória) írási sebesség 320 MB/s (felsőbb árkategória) alacsony áramfelvétel zaj teljes hiánya (nincsenek mozgó alkatrészek, például motor vagy fej) mechanikai megbízhatóság képes elviselni szélsőséges ütést, vibrációt, nyomást, hőmérsékletet széles hőmérsékleti tartományban képes működni tipikus merevlemez 5-55 C között, míg a flash SSD C között is működőképes viszonylagosan állandó olvasási és írási teljesítmény kis fizikai méret és tömeg Az SSD hátrányai magas ár az újraírások száma korlátozott: átlagos flash-memória szer írható, drágább memóriáknál ez akár az 5 milliót is elérheti.

26 PENDRIVE-ok

27 Memóriakártyák

28 Csatlakozók: PS/2 Csatlakozás: 6 pin/mini Din Billentyűzet/egér IBM Personal System/2 series Lábak: 1 = Data + 2,6 = n.cs. 3 = GND 4 = VCC (+5V 275mA) 5 = +CLK

29 Csatlakozók: USB Csatlakozás: 4+1 pin Perifériák nagy része Universal Serial Bus USB 1.0 ( ) 1,5 Mbit/sec USB 1.1 ( ) 12 Mbit/sec USB 2.0 ( ) 480 Mbit/sec USB 3.0 ( ) 5 Gbit/sec

30 USB változatok

31 Csatlakozók: Soros (Com) Csatlakozás: Soros port Csatlakozó: DSUB-9 Lábak: 2 sorban 4+5 Paraméterei: Sebesség (9600 bps) Data bitek ( ) Stop bitek (0-1) Paritás Átvitel vezérlés

32 DSUB -9 Pin SIG. Signal Name DTE (PC) 1 DCD Data Carrier Detect in 2 RXD Receive Data in 3 TXD Transmit Data out 4 DTR Data Terminal Ready out 5 GND Signal Ground - 6 DSR Data Set Ready in 7 RTS Request to Send out 8 CTS Clear to Send in 9 RI Ring Indicator in

33 Csatlakozók: Párhuzamos (Printer Port) Csatlakozás: Párhuzamos port Csatlakozó: DSUB-25 Lábak: 2 sorban Felhasználása: nyomtatók, számítógépek

34 DSUB -25

35 DSUB -25 Pin No (D-Type 25) Pin No (Centronics) SPP Signal Direction In/out Register Hardware Inverted 1 1 nstrobe In/Out Control Yes 2 2 Data 0 Out Data 3 3 Data 1 Out Data 4 4 Data 2 Out Data 5 5 Data 3 Out Data 6 6 Data 4 Out Data 7 7 Data 5 Out Data 8 8 Data 6 Out Data 9 9 Data 7 Out Data nack In Status Busy In Status Yes Paper-Out / Paper-End In Status Select In Status nauto-linefeed In/Out Control Yes nerror / nfault In Status ninitialize In/Out Control nselect-printer / nselect-in In/Out Control Yes Ground Gnd

36 Csatlakozók: Dsub-15 (VGA) Analóg monitor jel továbbítása DSUB-15-ös csatlakozó (3x5pin)

37 DSUB Red out 6. Red return 11. Monitor ID 0 in 2. Green out 7. Green return (ground) 12. Monitor ID 1 in or data from display 3. Blue out 8. Blue return (ground) 13. Horizontal Sync out 4. Unused Vertical sync 5. Ground 10. Sync return (ground) 15. Monitor ID 3 in or data clock

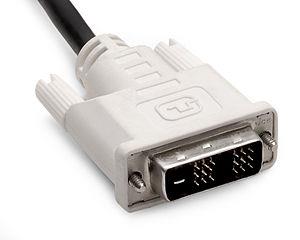

38 Csatlakozók: DVI Analóg és digitális monitor jel (mindkettő) DSUB-15-ös csatlakozó (3x5pin) Láthatóan jobb kép az analóghoz képest!! 24+5 pin (D+A)

39 DVI

40 DVI

41 Csatlakozók: HDMI 19 pin (digitális videó+hang) Fajtái: a 1.4a (ARC,4x2K,EC)

42 HDMI

43 Felbontások elnevezés vízszintes függőleges VGA SVGA XGA SXGA UXGA p Full HD WQUXGA

44 Otthoni és mikro-vállalati hálózat

45 A bejövő internet kapcsolat Vezetékes kapcsolat Telefonhálózat UTP kábel Optikai kábel Coax kábel Vezeték nélküli kapcsolat Mikrohullám Mobil internet

46 Telefonosos bejövő kapcsolat Telefon Bejövő telefonos hálózat Jel elosztás Modem Számítógép

47 Coaxiális bejövő kapcsolat Bejövő Internet (coax) MODEM Számítógép vagy Switch

48 UTP-s bejövő kapcsolat Bejövő Internet (UTP) ROUTER Számítógép

49 Optikai bejövő kapcsolat Bejövő Internet (optikai) MÉDIA KONVERTER Számítógép vagy Switch

50 Mikrohullámú kapcsolat Mikrohullámú torony jel Mikrohullámú vevő antenna PoE eszköz ROUTER Számítógép

51 Mobil internet kapcsolat Mobilszolgáltatói hálózat Mobil stick vevő 3G / 4G ROUTER Számítógép

52 Hálózat kiépítése (több kliens kiszolgálása) Vezetékes Vezeték nélküli

53 Összetett Router

54 Összetett Router Több kliens gép kapcsolódása vezetékkel LAN1-4 Vezeték nélküli kommunikáció Még több kliens számára Titkosításos megoldás (WPA2/PSK) USB Hálózati nyomtató kezelése Központi adattároló

55 HOMEPLUG AV Az otthoni hálózatot használja adatok továbbításra Mbps 300méter távolság Rossz WiFi jel esetén Nagy távolságok áthidalására

56 Vállalati hálózat fizikai struktúrája Iroda Munkaállomás (hálózati kártya RJ45) UTP kábel (A-A vagy B-B bekötésű egyenes kábel) Fali aljzat (duplikálva) Kábelcsatorna Szerverszoba Rack szekrény Patch panel (Rendező) Rövid egyenes bekötésű UTP (Patch kábel) Switch Router, Szerver

57 UTP egyenes kábel Hálózati kártya csatlakozás (RJ-45) SZERVERSZOBA Patch kábel Patch panel Munkaállomás Fali aljzat (duplikálva) IRODA Kábelcsatorna Switch Router Bejövő kapcsolat Rack szekrény

58 Vékony kliens technológia

59 Vékony kliens technológia A vékony kliensek úgynevezett solid-state készülékek, diszk és mozgó alkatrészek nélkül, amelyek kapcsolatban vannak egy központi szerverrel néhány elérési szoftver vagy böngésző által. Az információ feldolgozása a szerveren történik, az adatok bevitele pedig a felhasználó által a vékony kliens készüléken. Minden alkalmazás a központi szerveren fut, mialatt a felhasználó egység csak annyi számítógépes forrást használ, amennyi szükséges, hogy elérje a szervert.

60 Vékony kliens technológia Előnyök: Alacsony üzemeltetési költségek Jóval olcsóbb, mint a hagyományos PC Kevesebb karbantartás (nincs mozgó alkatrész) Kisebb teljesítményfelvétel (alacsony fogyasztás) Könnyen mozgatható, költöztethető az egész infrastruktúra Magas szintű biztonság Központosított a rendszer karbantartása Hátrány: Nem igazán támogatja a 3D-t és az AutCad-et Gyenge multimédiás megjelenítés Gyenge minőségű hang átvitel

61 Vékony kliens technológia Alkalmazási terület: Vékonykliens infrastruktúrát elsősorban irodáknak tervezték, ahol a fő tevékenység a dokumentum szerkesztés, és ügyviteli szoftverek alkalmazása. Iskolák Könyvtárak Net kávézók

62 Vékony kliens technológia

63 Vékony kliens technológia

64 Vékony kliens Technológia Konnektorba szerelhető PC

65 Felhő alapú informatika

66 ONLINE alkalmazások Amikor nem lokálisan szerkesztjük és tároljuk az adatunkat, fájlokat, hanem egy nagy közös szerveren vannak elhelyezve. - Webes levelezőprogram - Online dokumentum szerkesztők - Fájlmegosztó szolgáltatások

67 A számítási felhő segít a különböző eszközökön, (PC, notebook, PDA, mobiltelefon) lévő adatok szinkronizálásában is ban az Apple indított el egy számítási felhőt, a MobileMe szolgáltatást, amelynek azonban az adatszinkronizálási működése nem volt elég korszerű, ezért hamarosan felváltotta az icloud felhő.

68 Felhő alapú számítástechnika Az internet felhasználásával nyújtott szolgáltatások összességét jelenti. Egy olyan felhőalapú virtuális infrastruktúraszolgáltatás, ahol saját szerverparkunk lehet virtuális hálózattal és mindezt egy könnyen kezelhető vezérlőpultból irányíthatjuk, bővíthetjük. Olyan állományokkal és programokkal dolgozunk, melyek fizikailag nem a saját gépünkön, hanem az interneten, egy ismeretlen helyen vannak, valahol a felhőben.

69 A felhasználó csupán egy egyszerű, kis teljesítményű számítógéppel, és egy böngészővel rendelkezik. Nagy teljesítményű szerverek

70 Felhőszolgáltatások szintjei Legalsó szint: Iaas - Infrastracture as a Service, vagyis infrastruktúra nyújtása szolgáltatásként. Ez gyakorlatilag csak erőforrás bérlését jelenti, vagyis meghatározott mennyiségű processzor, memória és tárhely használatát egy felhő szolgáltatónál, szoftver nélkül. Középső szint: Paas Platform as a Service, vagyis fejlesztési platformok nyújtása szolgáltatásként. A platformszolgáltatás igénybevételével a felhasználó általában valamilyen fejlesztői környezetet bérel a cloud szolgáltatótól. Felső szint: SaaS Software as a Service, vagyis szoftver nyújtása szolgáltatásként. Ez a legegyszerűbb felhő alapú szolgáltatás, olyan szoftverek bérlését biztosítja a felhasználók számára, amiket nem kell telepíteni, használatukhoz elegendő egy webböngésző. A többit a felhő szolgáltatóra bízhatja.

71 Kiépítés szerint három felhő alapú megoldások: Privát felhő Publikus felhő Számítási felhő

72 Privát felhő Privát felhő esetén a szolgáltatást nyújtó erőforrások kizárólag a részünkre vannak dedikálva, nem kell osztoznunk azok teljesítményén másokkal. (önkormányzatok, bankok, vagy nagyvállalatok) Publikus felhő Jelenti a klasszikus felhőt, melynek infrastruktúrjából bárki bérelhet egy részt, megfelelő havidíj kifizetése ellenében.

73 Számítási felhő Ebben az esetben kiemelten hangsúlyos a szolgáltatás sebessége. Vagyis számítási kapacitást vásárolunk. Ilyenkor a szolgáltató garantál egy rövid válasz időt, egy adott számítás elvégzésére vállal határidőt. Ezeknek a betartása érdekében a szolgáltató akár dinamikusan meg is többszörözheti az erőforrások számát, gyakorlatilag, ha szükséges, akár több száz vagy több ezer új szervert is üzembe állít, amik csak nekünk számolnak.

74 Redundancia Nagy előnye, hogy segítségével különböző szolgáltatások könnyen redundássá tehetőek. Ez a gyakorlatban azt jelenti, hogy a vállalkozásnak nem kell ugyanarra a feladatra két szervert megvásárolnia, és azokat különböző fizikai helyen elhelyeznie a folyamatos üzletmenet érdekében, hanem elég két földrajzilag eltérő helyen lévő virtuális szervert bérelnie.

75 Fizikai felépítés

76 BLADE szerverek A blade rendszerekben egy szerver ugyanúgy egy elkülöníthető eszköz, mint a hagyományos rendszerekben, de nem tartalmaz sok bővítő helyet, nincs önálló tápegysége, így sokkal karcsúbb (ezért is nevezik penge szervernek). A helykihasználás javítása érdekében a penge szerverek befogadására létrehoztak egy keretet, amely a tápellátást, hálózati csatlakozást, a kezelőszervek (billentyűzet, egér) és monitor csatlakoztatását is megoldja.

77

78 BLADE szerverek előnyei a helykihasználás racionalizálása a kábelezési szükséglet minimalizálása a gyors bővíthetőség: az új szerver fizikai telepítése mindössze annyi, hogy egy penge szerver modult tolunk a keretbe.

79 TÁROLÓKKAL (STORAGE) VALÓ KAPCSOLAT A szerverekhez csatlakoztatott tárolók típusától Fibre Channel avagy üvegszál, SAS avagy Serial Attached SCSI, Ethernet felületen elérhető NAS függően választható modul. a kerethez a megfelelő csatoló

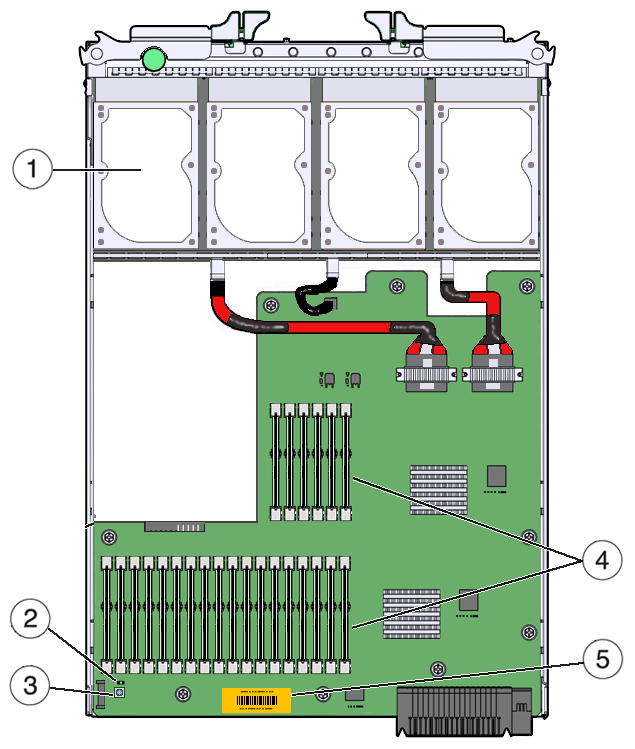

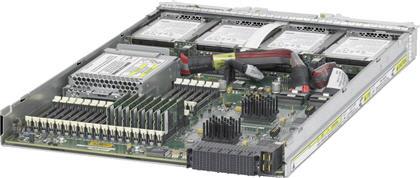

80 1 Hard disk drives 4 Slots (24) if present, not used 2 LED if present, not used 5 Serial/WWN label 3 Button if present, not used
