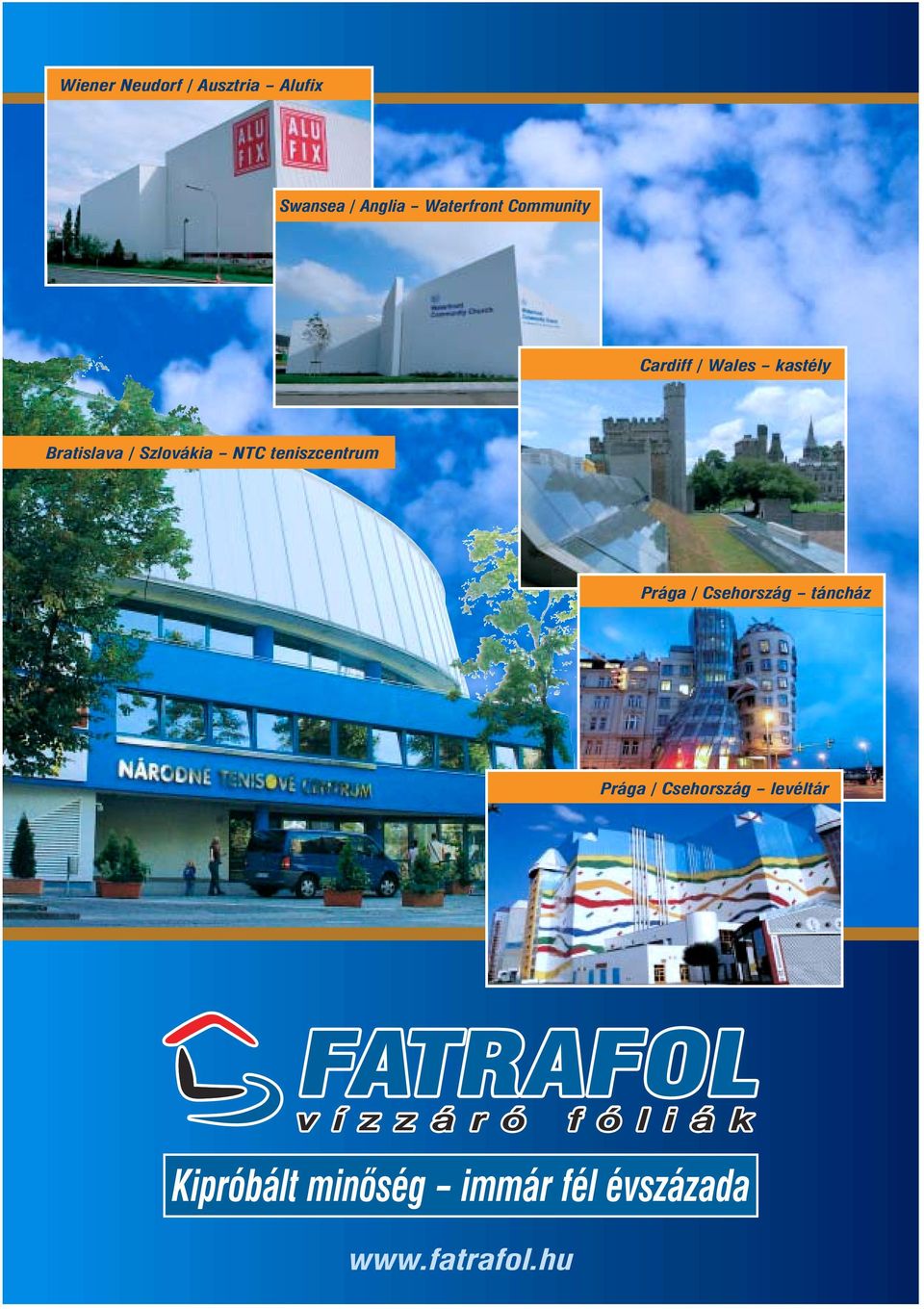

1 Wiener Neudorf / Ausztria Alufix Swansea / Anglia Waterfront Community Cardiff / Wales kastély Bratislava / Szlovákia NTC teniszcentrum Prága / Csehország táncház Prága / Csehország levéltár vízzáró z fóliák Kipróbált minőség immár fél évszázada

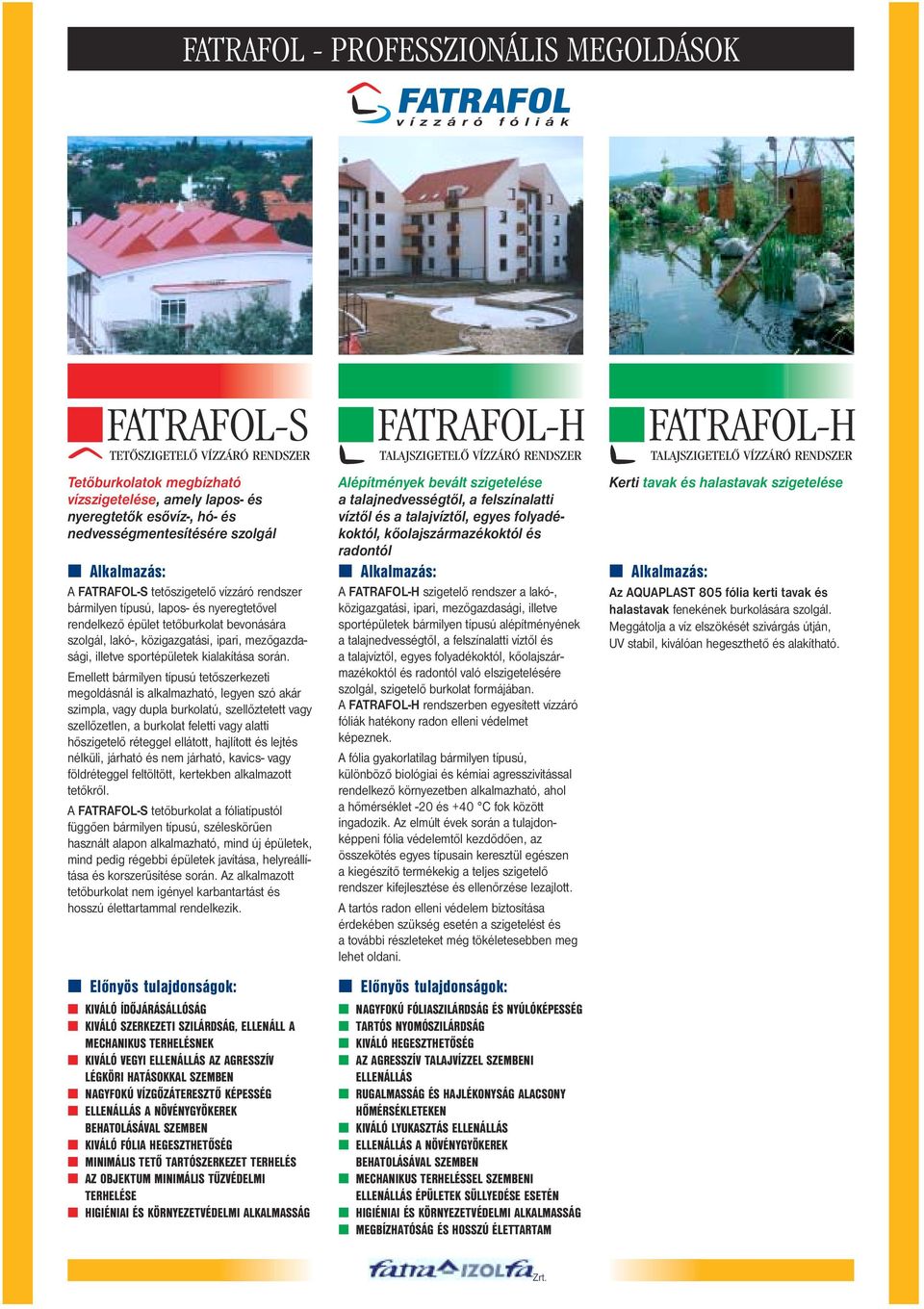

2 FATRAFOL - PROFESSZIONÁLIS MEGOLDÁSOK FATRAFOL-S FATRAFOL-H FATRAFOL-H TETÃSZIGETELÃ VÍZZÁRÓ RENDSZER TALAJSZIGETELÃ VÍZZÁRÓ RENDSZER TALAJSZIGETELÃ VÍZZÁRÓ RENDSZER Tetőburkolatok megbízható vízszigetelése, amely lapos- és nyeregtetők esővíz-, hó- és nedvességmentesítésére szolgál Alkalmazás: A FATRAFOL-S tetőszigetelő vízzáró rendszer bármilyen típusú, lapos- és nyeregtetővel rendelkező épület tetőburkolat bevonására szolgál, lakó-, közigazgatási, ipari, mezőgazdasági, illetve sportépületek kialakítása során. Emellett bármilyen típusú tetőszerkezeti megoldásnál is alkalmazható, legyen szó akár szimpla, vagy dupla burkolatú, szellőztetett vagy szellőzetlen, a burkolat feletti vagy alatti hőszigetelő réteggel ellátott, hajlított és lejtés nélküli, járható és nem járható, kavics- vagy földréteggel feltöltött, kertekben alkalmazott tetőkről. A FATRAFOL-S tetőburkolat a fóliatípustól függően bármilyen típusú, széleskörűen használt alapon alkalmazható, mind új épületek, mind pedig régebbi épületek javítása, helyreállítása és korszerűsítése során. Az alkalmazott tetőburkolat nem igényel karbantartást és hosszú élettartammal rendelkezik. Előnyös tulajdonságok: KIVÁLÓ ÍDŐJÁRÁSÁLLÓSÁG KIVÁLÓ SZERKEZETI SZILÁRDSÁG, ELLENÁLL A MECHANIKUS TERHELÉSNEK KIVÁLÓ VEGYI ELLENÁLLÁS AZ AGRESSZÍV LÉGKÖRI HATÁSOKKAL SZEMBEN NAGYFOKÚ VÍZGŐZÁTERESZTŐ KÉPESSÉG ELLENÁLLÁS A NÖVÉNYGYÖKEREK BEHATOLÁSÁVAL SZEMBEN KIVÁLÓ FÓLIA HEGESZTHETŐSÉG MINIMÁLIS TETŐ TARTÓSZERKEZET TERHELÉS AZ OBJEKTUM MINIMÁLIS TŰZVÉDELMI TERHELÉSE HIGIÉNIAI ÉS KÖRNYEZETVÉDELMI ALKALMASSÁG Alépítmények bevált szigetelése atalajnedvességtől, a felszínalatti víztől és a talajvíztől, egyes folyadékoktól, kőolajszármazékoktól és radontól Alkalmazás: A FATRAFOL-H szigetelő rendszer a lakó-, közigazgatási, ipari, mezőgazdasági, illetve sportépületek bármilyen típusú alépítményének atalajnedvességtől, a felszínalatti víztől és atalajvíztől, egyes folyadékoktól, kőolajszármazékoktól és radontól való elszigetelésére szolgál, szigetelő burkolat formájában. A FATRAFOL-H rendszerben egyesített vízzáró fóliák hatékony radon elleni védelmet képeznek. Afólia gyakorlatilag bármilyen típusú, különböző biológiai és kémiai agresszivitással rendelkező környezetben alkalmazható, ahol a hőmérséklet -20 és +40 C fok között ingadozik. Az elmúlt évek során a tulajdonképpeni fólia védelemtől kezdődően, az összekötés egyes típusain keresztül egészen a kiegészítő termékekig a teljes szigetelő rendszer kifejlesztése és ellenőrzése lezajlott. Atartós radon elleni védelem biztosítása érdekében szükség esetén a szigetelést és atovábbi részleteket még tökéletesebben meg lehet oldani. Előnyös tulajdonságok: NAGYFOKÚ FÓLIASZILÁRDSÁG ÉS NYÚLÓKÉPESSÉG TARTÓS NYOMÓSZILÁRDSÁG KIVÁLÓ HEGESZTHETŐSÉG AZ AGRESSZÍV TALAJVÍZZEL SZEMBENI ELLENÁLLÁS RUGALMASSÁG ÉS HAJLÉKONYSÁG ALACSONY HŐMÉRSÉKLETEKEN KIVÁLÓ LYUKASZTÁS ELLENÁLLÁS ELLENÁLLÁS A NÖVÉNYGYÖKEREK BEHATOLÁSÁVAL SZEMBEN MECHANIKUS TERHELÉSSEL SZEMBENI ELLENÁLLÁS ÉPÜLETEK SÜLLYEDÉSE ESETÉN HIGIÉNIAI ÉS KÖRNYEZETVÉDELMI ALKALMASSÁG MEGBÍZHATÓSÁG ÉS HOSSZÚ ÉLETTARTAM Kerti tavak és halastavak szigetelése Alkalmazás: Az AQUAPLAST 805 fólia kerti tavak és halastavak fenekének burkolására szolgál. Meggátolja a víz elszökését szivárgás útján, UV stabil, kiválóan hegeszthető és alakítható.

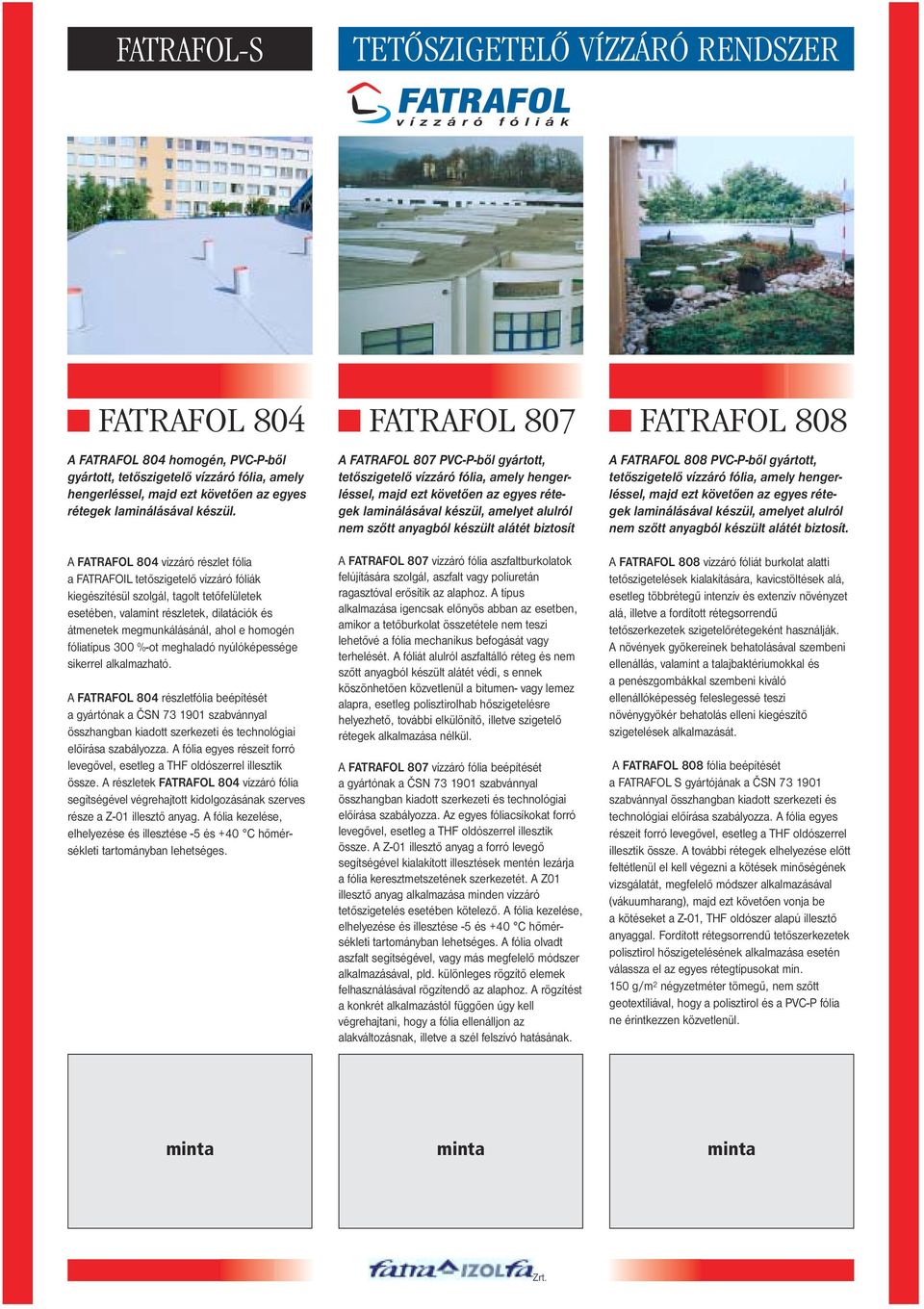

3 FATRAFOL-S TETÃSZIGETELÃ VÍZZÁRÓ RENDSZER FATRAFOL 804 A FATRAFOL 804 homogén, PVC-P-ből gyártott, tetőszigetelő vízzáró fólia, amely hengerléssel, majd ezt követően az egyes rétegek laminálásával készül. FATRAFOL 807 FATRAFOL 808 A FATRAFOL 807 PVC-P-ből gyártott, tetőszigetelő vízzáró fólia, amely hengerléssel, majd ezt követően az egyes rétegek laminálásával készül, amelyet alulról nem szőtt anyagból készült alátét biztosít A FATRAFOL 808 PVC-P-ből gyártott, tetőszigetelő vízzáró fólia, amely hengerléssel, majd ezt követően az egyes rétegek laminálásával készül, amelyet alulról nem szőtt anyagból készült alátét biztosít. A FATRAFOL 804 vízzáró részlet fólia a FATRAFOIL tetőszigetelő kiegészítésül szolgál, tagolt tetőfelületek esetében, valamint részletek, dilatációk és átmenetek megmunkálásánál, ahol e homogén fóliatípus 300 -ot meghaladó nyúlóképessége sikerrel alkalmazható. A FATRAFOL 804 részletfólia beépítését a gyártónak a ČSN szabvánnyal összhangban kiadott szerkezeti és technológiai előírása szabályozza. A fólia egyes részeit forró levegővel, esetleg a THF oldószerrel illesztik össze. A részletek FATRAFOL 804 vízzáró fólia segítségével végrehajtott kidolgozásának szerves része a Z-01 illesztő anyag. A fólia kezelése, elhelyezése és illesztése -5 és +40 C hőmérsékleti tartományban lehetséges. A FATRAFOL 807 vízzáró fólia aszfaltburkolatok felújítására szolgál, aszfalt vagy poliuretán ragasztóval erősítik az alaphoz. A típus alkalmazása igencsak előnyös abban az esetben, amikor a tetőburkolat összetétele nem teszi lehetővé a fólia mechanikus befogását vagy terhelését. A fóliát alulról aszfaltálló réteg és nem szőtt anyagból készült alátét védi, s ennek köszönhetően közvetlenül a bitumen- vagy lemez alapra, esetleg polisztirolhab hőszigetelésre helyezhető, további elkülönítő, illetve szigetelő rétegek alkalmazása nélkül. A FATRAFOL 807 vízzáró fólia beépítését a gyártónak a ČSN szabvánnyal összhangban kiadott szerkezeti és technológiai előírása szabályozza. Az egyes fóliacsíkokat forró levegővel, esetleg a THF oldószerrel illesztik össze. A Z-01 illesztő anyag a forró levegő segítségével kialakított illesztések mentén lezárja a fólia keresztmetszetének szerkezetét. A Z01 illesztő anyag alkalmazása minden vízzáró tetőszigetelés esetében kötelező. A fólia kezelése, elhelyezése és illesztése -5 és +40 C hőmérsékleti tartományban lehetséges. A fólia olvadt aszfalt segítségével, vagy más megfelelő módszer alkalmazásával, pld. különleges rögzítő elemek felhasználásával rögzítendő az alaphoz. A rögzítést a konkrét alkalmazástól függően úgy kell végrehajtani, hogy a fólia ellenálljon az alakváltozásnak, illetve a szél felszívó hatásának. A FATRAFOL 808 vízzáró fóliát burkolat alatti tetőszigetelések kialakítására, kavicstöltések alá, esetleg többrétegű intenzív és extenzív növényzet alá, illetve a fordított rétegsorrendű tetőszerkezetek szigetelőrétegeként használják. A növények gyökereinek behatolásával szembeni ellenállás, valamint a talajbaktériumokkal és a penészgombákkal szembeni kiváló ellenállóképesség feleslegessé teszi növénygyökér behatolás elleni kiegészítő szigetelések alkalmazását. A FATRAFOL 808 fólia beépítését afatrafol S gyártójának a ČSN szabvánnyal összhangban kiadott szerkezeti és technológiai előírása szabályozza. A fólia egyes részeit forró levegővel, esetleg a THF oldószerrel illesztik össze. A további rétegek elhelyezése előtt feltétlenül el kell végezni a kötések minőségének vizsgálatát, megfelelő módszer alkalmazásával (vákuumharang), majd ezt követően vonja be a kötéseket a Z-01, THF oldószer alapú illesztő anyaggal. Fordított rétegsorrendű tetőszerkezetek polisztirol hőszigetelésének alkalmazása esetén válassza el az egyes rétegtípusokat min. 150 g/m 2 négyzetméter tömegű, nem szőtt geotextíliával, hogy a polisztirol és a PVC-P fólia ne érintkezzen közvetlenül.

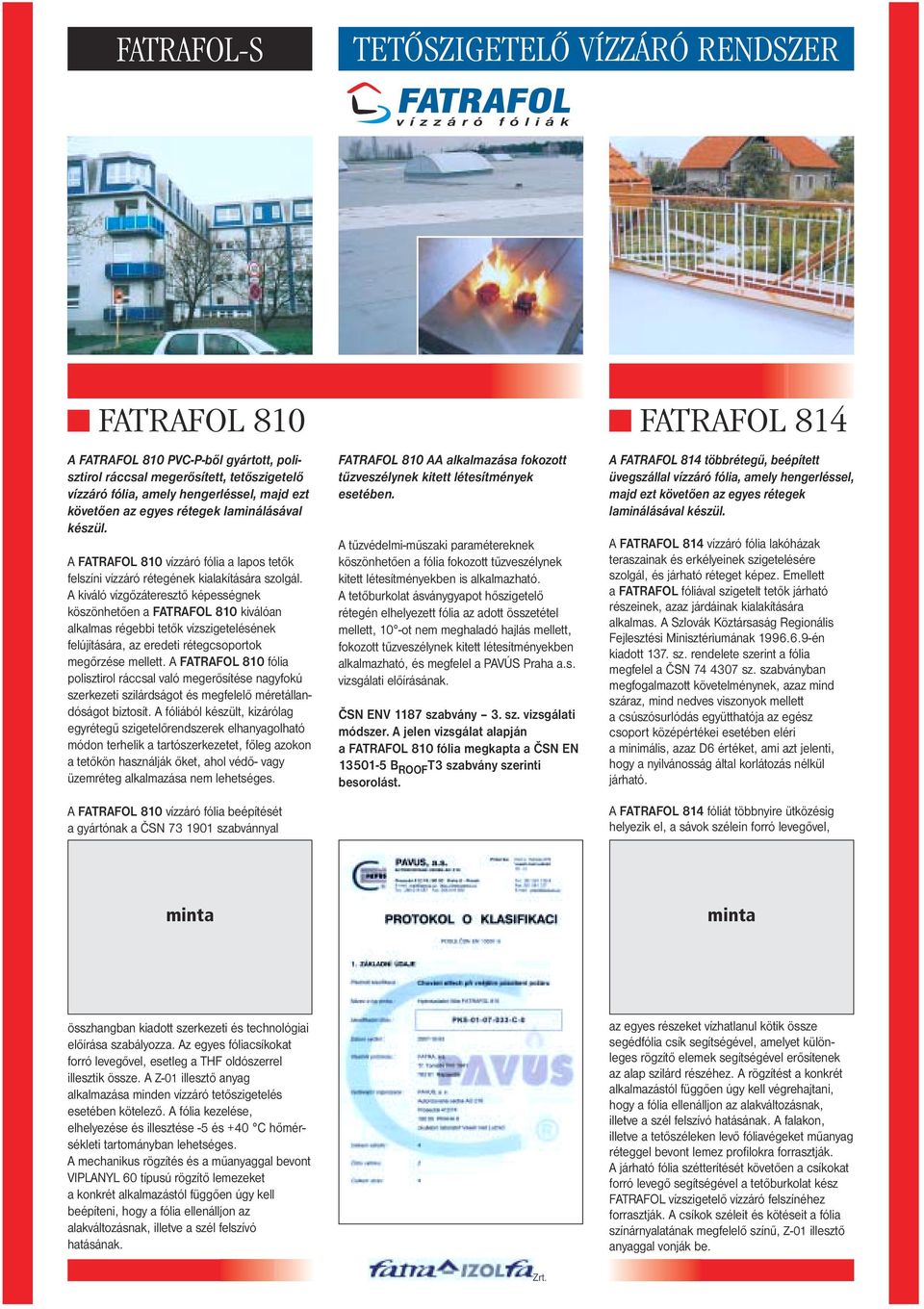

4 FATRAFOL-S TETÃSZIGETELÃ VÍZZÁRÓ RENDSZER FATRAFOL 810 A FATRAFOL 810 PVC-P-ből gyártott, polisztirol ráccsal megerősített, tetőszigetelő vízzáró fólia, amely hengerléssel, majd ezt követően az egyes rétegek laminálásával készül. A FATRAFOL 810 vízzáró fólia a lapos tetők felszíni vízzáró rétegének kialakítására szolgál. A kiváló vízgőzáteresztő képességnek köszönhetően a FATRAFOL 810 kiválóan alkalmas régebbi tetők vízszigetelésének felújítására, az eredeti rétegcsoportok megőrzése mellett. A FATRAFOL 810 fólia polisztirol ráccsal való megerősítése nagyfokú szerkezeti szilárdságot és megfelelő méretállandóságot biztosít. A fóliából készült, kizárólag egyrétegű szigetelőrendszerek elhanyagolható módon terhelik a tartószerkezetet, főleg azokon a tetőkön használják őket, ahol védő- vagy üzemréteg alkalmazása nem lehetséges. A FATRAFOL 810 vízzáró fólia beépítését a gyártónak a ČSN szabvánnyal FATRAFOL 810 AA alkalmazása fokozott tűzveszélynek kitett létesítmények esetében. A tűzvédelmi-műszaki paramétereknek köszönhetően a fólia fokozott tűzveszélynek kitett létesítményekben is alkalmazható. A tetőburkolat ásványgyapot hőszigetelő rétegén elhelyezett fólia az adott összetétel mellett, 10 -ot nem meghaladó hajlás mellett, fokozott tűzveszélynek kitett létesítményekben alkalmazható, és megfelel a PAVÚS Praha a.s. vizsgálati előírásának. ČSN ENV 1187 szabvány 3. sz. vizsgálati módszer. A jelen vizsgálat alapján afatrafol 810 fólia megkapta a ČSN EN B ROOF T3 szabvány szerinti besorolást. FATRAFOL 814 A FATRAFOL 814 többrétegű, beépített üvegszállal vízzáró fólia, amely hengerléssel, majd ezt követően az egyes rétegek laminálásával készül. A FATRAFOL 814 vízzáró fólia lakóházak teraszainak és erkélyeinek szigetelésére szolgál, és járható réteget képez. Emellett a FATRAFOL fóliával szigetelt tetők járható részeinek, azaz járdáinak kialakítására alkalmas. A Szlovák Köztársaság Regionális Fejlesztési Minisztériumának én kiadott 137. sz. rendelete szerint a fólia megfelel a ČSN sz. szabványban megfogalmazott követelménynek, azaz mind száraz, mind nedves viszonyok mellett a csúszósurlódás együtthatója az egész csoport középértékei esetében eléri a minimális, azaz D6 értéket, ami azt jelenti, hogy a nyilvánosság által korlátozás nélkül járható. A FATRAFOL 814 fóliát többnyire ütközésig helyezik el, a sávok szélein forró levegővel, összhangban kiadott szerkezeti és technológiai előírása szabályozza. Az egyes fóliacsíkokat forró levegővel, esetleg a THF oldószerrel illesztik össze. A Z-01 illesztő anyag alkalmazása minden vízzáró tetőszigetelés esetében kötelező. A fólia kezelése, elhelyezése és illesztése -5 és +40 C hőmérsékleti tartományban lehetséges. A mechanikus rögzítés és a műanyaggal bevont VIPLANYL 60 típusú rögzítő lemezeket a konkrét alkalmazástól függően úgy kell beépíteni, hogy a fólia ellenálljon az alakváltozásnak, illetve a szél felszívó hatásának. az egyes részeket vízhatlanul kötik össze segédfólia csík segítségével, amelyet különleges rögzítő elemek segítségével erősítenek az alap szilárd részéhez. A rögzítést a konkrét alkalmazástól függően úgy kell végrehajtani, hogy a fólia ellenálljon az alakváltozásnak, illetve a szél felszívó hatásának. A falakon, illetve a tetőszéleken levő fóliavégeket műanyag réteggel bevont lemez profilokra forrasztják. A járható fólia szétterítését követően a csíkokat forró levegő segítségével a tetőburkolat kész FATRAFOL vízszigetelő vízzáró felszínéhez forrasztják. A csíkok széleit és kötéseit a fólia színárnyalatának megfelelő színű, Z-01 illesztő anyaggal vonják be.

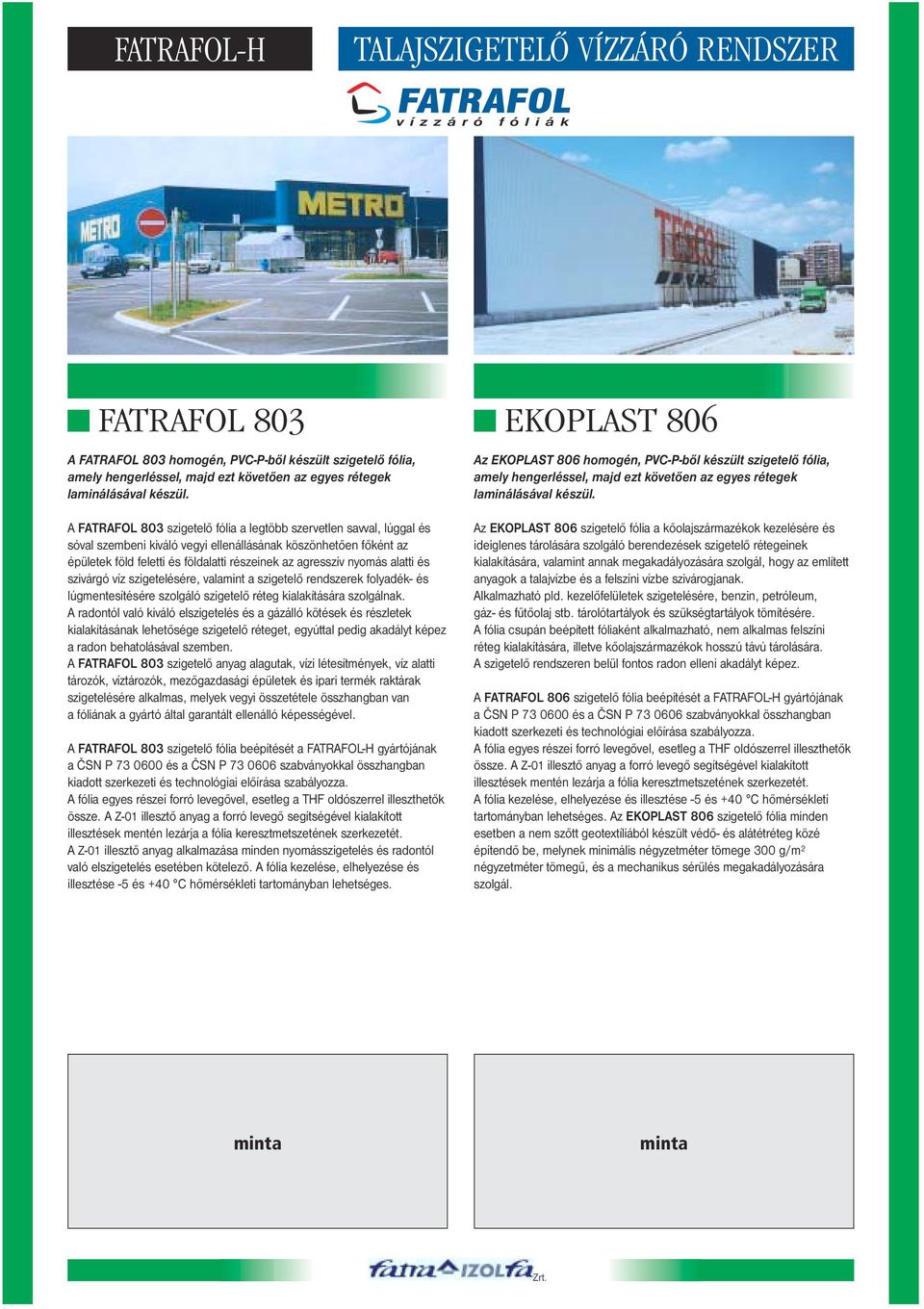

5 FATRAFOL-H TALAJSZIGETELÃ VÍZZÁRÓ RENDSZER FATRAFOL 803 A FATRAFOL 803 homogén, PVC-P-ből készült szigetelő fólia, amely hengerléssel, majd ezt követően az egyes rétegek laminálásával készül. A FATRAFOL 803 szigetelő fólia a legtöbb szervetlen savval, lúggal és sóval szembeni kiváló vegyi ellenállásának köszönhetően főként az épületek föld feletti és földalatti részeinek az agresszív nyomás alatti és szivárgó víz szigetelésére, valamint a szigetelő rendszerek folyadék- és lúgmentesítésére szolgáló szigetelő réteg kialakítására szolgálnak. A radontól való kiváló elszigetelés és a gázálló kötések és részletek kialakításának lehetősége szigetelő réteget, egyúttal pedig akadályt képez a radon behatolásával szemben. A FATRAFOL 803 szigetelő anyag alagutak, vízi létesítmények, víz alatti tározók, víztározók, mezőgazdasági épületek és ipari termék raktárak szigetelésére alkalmas, melyek vegyi összetétele összhangban van a fóliának a gyártó által garantált ellenálló képességével. A FATRAFOL 803 szigetelő fólia beépítését a FATRAFOL-H gyártójának a ČSN P és a ČSN P szabványokkal összhangban kiadott szerkezeti és technológiai előírása szabályozza. A fólia egyes részei forró levegővel, esetleg a THF oldószerrel illeszthetők össze. A Z-01 illesztő anyag a forró levegő segítségével kialakított illesztések mentén lezárja a fólia keresztmetszetének szerkezetét. A Z-01 illesztő anyag alkalmazása minden nyomásszigetelés és radontól való elszigetelés esetében kötelező. A fólia kezelése, elhelyezése és illesztése -5 és +40 C hőmérsékleti tartományban lehetséges. EKOPLAST 806 Az EKOPLAST 806 homogén, PVC-P-ből készült szigetelő fólia, amely hengerléssel, majd ezt követően az egyes rétegek laminálásával készül. Az EKOPLAST 806 szigetelő fólia a kőolajszármazékok kezelésére és ideiglenes tárolására szolgáló berendezések szigetelő rétegeinek kialakítására, valamint annak megakadályozására szolgál, hogy az említett anyagok a talajvízbe és a felszíni vízbe szivárogjanak. Alkalmazható pld. kezelőfelületek szigetelésére, benzin, petróleum, gáz- és fűtőolaj stb. tárolótartályok és szükségtartályok tömítésére. A fólia csupán beépített fóliaként alkalmazható, nem alkalmas felszíni réteg kialakítására, illetve kőolajszármazékok hosszú távú tárolására. A szigetelő rendszeren belül fontos radon elleni akadályt képez. A FATRAFOL 806 szigetelő fólia beépítését a FATRAFOL-H gyártójának a ČSN P és a ČSN P szabványokkal összhangban kiadott szerkezeti és technológiai előírása szabályozza. A fólia egyes részei forró levegővel, esetleg a THF oldószerrel illeszthetők össze. A Z-01 illesztő anyag a forró levegő segítségével kialakított illesztések mentén lezárja a fólia keresztmetszetének szerkezetét. A fólia kezelése, elhelyezése és illesztése -5 és +40 C hőmérsékleti tartományban lehetséges. Az EKOPLAST 806 szigetelő fólia minden esetben a nem szőtt geotextíliából készült védő- és alátétréteg közé építendő be, melynek minimális négyzetméter tömege 300 g/m 2 négyzetméter tömegű, és a mechanikus sérülés megakadályozására szolgál.

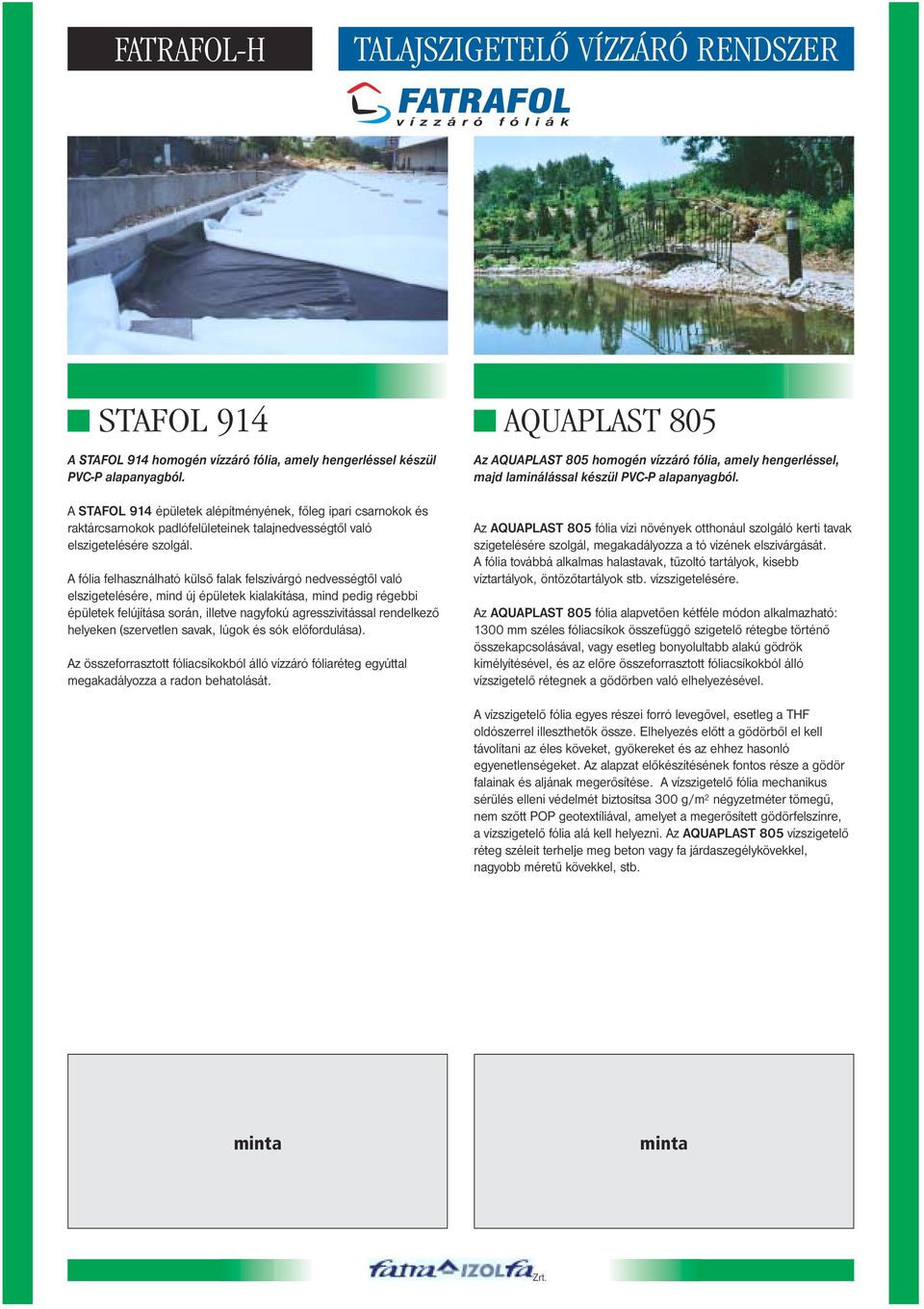

6 FATRAFOL-H TALAJSZIGETELÃ VÍZZÁRÓ RENDSZER STAFOL 914 A STAFOL 914 homogén vízzáró fólia, amely hengerléssel készül PVC-P alapanyagból. A STAFOL 914 épületek alépítményének, főleg ipari csarnokok és raktárcsarnokok padlófelületeinek talajnedvességtől való elszigetelésére szolgál. A fólia felhasználható külső falak felszivárgó nedvességtől való elszigetelésére, mind új épületek kialakítása, mind pedig régebbi épületek felújítása során, illetve nagyfokú agresszivitással rendelkező helyeken (szervetlen savak, lúgok és sók előfordulása). Az összeforrasztott fóliacsíkokból álló vízzáró fóliaréteg egyúttal megakadályozza a radon behatolását. AQUAPLAST 805 Az AQUAPLAST 805 homogén vízzáró fólia, amely hengerléssel, majd laminálással készül PVC-P alapanyagból. Az AQUAPLAST 805 fólia vízi növények otthonául szolgáló kerti tavak szigetelésére szolgál, megakadályozza a tó vizének elszivárgását. A fólia továbbá alkalmas halastavak, tűzoltó tartályok, kisebb víztartályok, öntözőtartályok stb. vízszigetelésére. Az AQUAPLAST 805 fólia alapvetően kétféle módon alkalmazható: 1300 mm széles fóliacsíkok összefüggő szigetelő rétegbe történő összekapcsolásával, vagy esetleg bonyolultabb alakú gödrök kimélyítésével, és az előre összeforrasztott fóliacsíkokból álló vízszigetelő rétegnek a gödörben való elhelyezésével. A vízszigetelő fólia egyes részei forró levegővel, esetleg a THF oldószerrel illeszthetők össze. Elhelyezés előtt a gödörből el kell távolítani az éles köveket, gyökereket és az ehhez hasonló egyenetlenségeket. Az alapzat előkészítésének fontos része a gödör falainak és aljának megerősítése. A vízszigetelő fólia mechanikus sérülés elleni védelmét biztosítsa 300 g/m 2 négyzetméter tömegű, nem szőtt POP geotextíliával, amelyet a megerősített gödörfelszínre, a vízszigetelő fólia alá kell helyezni. Az AQUAPLAST 805 vízszigetelő réteg széleit terhelje meg beton vagy fa járdaszegélykövekkel, nagyobb méretű kövekkel, stb.

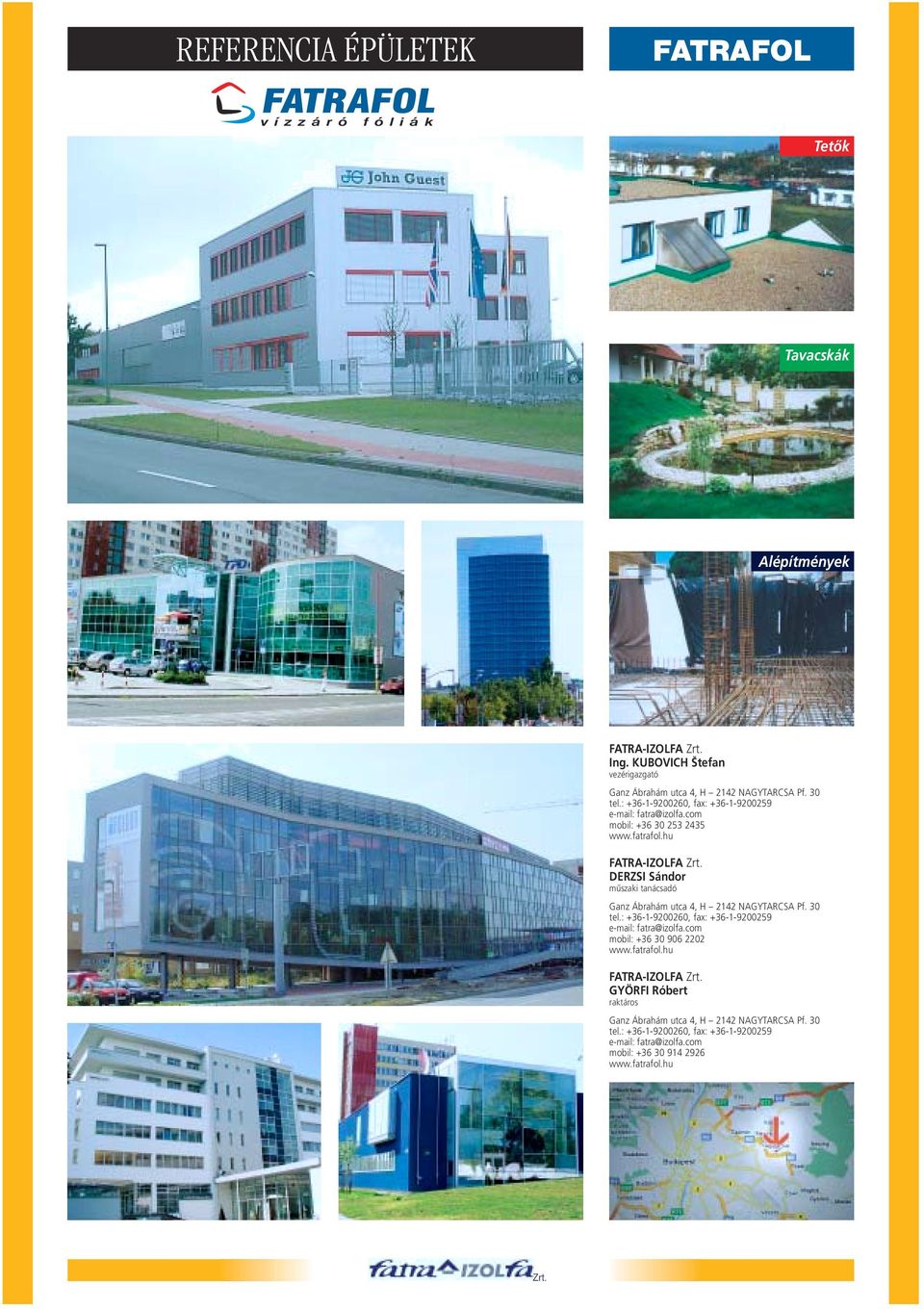

7 REFERENCIA ÉPÜLETEK FATRAFOL Tetők Tavacskák Alépítmények FATRA-IZOLFA Ing. KUBOVICH Štefan vezérigazgató Ganz Ábrahám utca 4, H 2142 NAGYTARCSA Pf. 30 tel.: , fax: fatra@izolfa.com mobil: FATRA-IZOLFA DERZSI Sándor műszaki tanácsadó Ganz Ábrahám utca 4, H 2142 NAGYTARCSA Pf. 30 tel.: , fax: fatra@izolfa.com mobil: FATRA-IZOLFA GYÖRFI Róbert raktáros Ganz Ábrahám utca 4, H 2142 NAGYTARCSA Pf. 30 tel.: , fax: fatra@izolfa.com mobil:

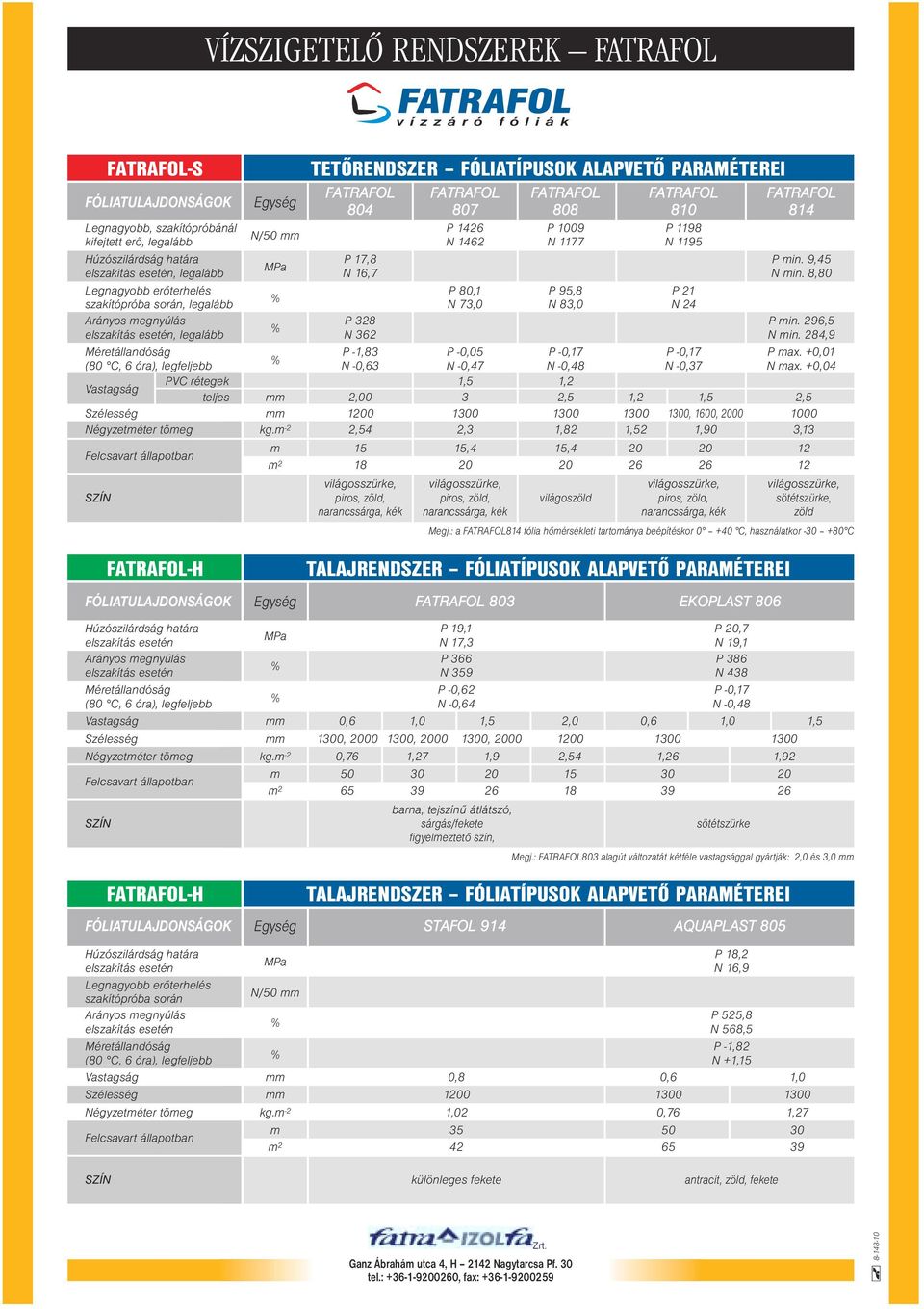

8 VÍZSZIGETELÃ RENDSZEREK FATRAFOL FATRAFOL-S TETŐRENDSZER FÓLIATÍPUSOK ALAPVETŐ PARAMÉTEREI FÓLIATULAJDONSÁGOK Egység FATRAFOL FATRAFOL FATRAFOL FATRAFOL FATRAFOL Legnagyobb, szakítópróbánál P 1426 P 1009 P 1198 kifejtett erő, legalább N/50 mm N 1462 N 1177 N 1195 Húzószilárdság határa P 17,8 P min. 9,45 elszakítás esetén, legalább MPa N 16,7 N min. 8,80 Legnagyobb erőterhelés P 80,1 P 95,8 P 21 szakítópróba során, legalább N 73,0 N 83,0 N 24 Arányos megnyúlás P 328 P min. 296,5 elszakítás esetén, legalább N 362 N min. 284,9 Méretállandóság P -1,83 P -0,05 P -0,17 P -0,17 P max. +0,01 (80 C, 6 óra), legfeljebb N -0,63 N -0,47 N -0,48 N -0,37 N max. +0,04 Vastagság PVC rétegek 1,5 1,2 teljes mm 2,00 3 2,5 1,2 1,5 2,5 Szélesség mm , 1600, Négyzetméter tömeg kg.m -2 2,54 2,3 1,82 1,52 1,90 3,13 Felcsavart állapotban m 15 15,4 15, m világosszürke, világosszürke, világosszürke, világosszürke, SZÍN piros, zöld, piros, zöld, világoszöld piros, zöld, sötétszürke, narancssárga, kék narancssárga, kék narancssárga, kék zöld FATRAFOL-H FÓLIATULAJDONSÁGOK Egység FATRAFOL 803 EKOPLAST 806 Húzószilárdság határa P 19,1 P 20,7 elszakítás esetén MPa N 17,3 N 19,1 Arányos megnyúlás P 366 P 386 elszakítás esetén N 359 N 438 Méretállandóság P -0,62 P -0,17 (80 C, 6 óra), legfeljebb N -0,64 N -0,48 Vastagság mm 0,6 1,0 1,5 2,0 0,6 1,0 1,5 Szélesség mm 1300, , , Négyzetméter tömeg kg.m -2 0,76 1,27 1,9 2,54 1,26 1,92 Felcsavart állapotban m m barna, tejszínű átlátszó, SZÍN sárgás/fekete sötétszürke figyelmeztető szín, FATRAFOL-H Megj.: a FATRAFOL814 fólia hőmérsékleti tartománya beépítéskor C, használatkor C TALAJRENDSZER FÓLIATÍPUSOK ALAPVETŐ PARAMÉTEREI Megj.: FATRAFOL803 alagút változatát kétféle vastagsággal gyártják: 2,0 és 3,0 mm TALAJRENDSZER FÓLIATÍPUSOK ALAPVETŐ PARAMÉTEREI FÓLIATULAJDONSÁGOK Egység STAFOL 914 AQUAPLAST 805 Húzószilárdság határa P 18,2 elszakítás esetén MPa N 16,9 Legnagyobb erőterhelés szakítópróba során N/50 mm Arányos megnyúlás P 525,8 elszakítás esetén N 568,5 Méretállandóság P -1,82 (80 C, 6 óra), legfeljebb N +1,15 Vastagság mm 0,8 0,6 1,0 Szélesség mm Négyzetméter tömeg kg.m -2 1,02 0,76 1,27 Felcsavart állapotban m m SZÍN különleges fekete antracit, zöld, fekete Ganz Ábrahám utca 4, H 2142 Nagytarcsa Pf. 30 tel.: , fax:
