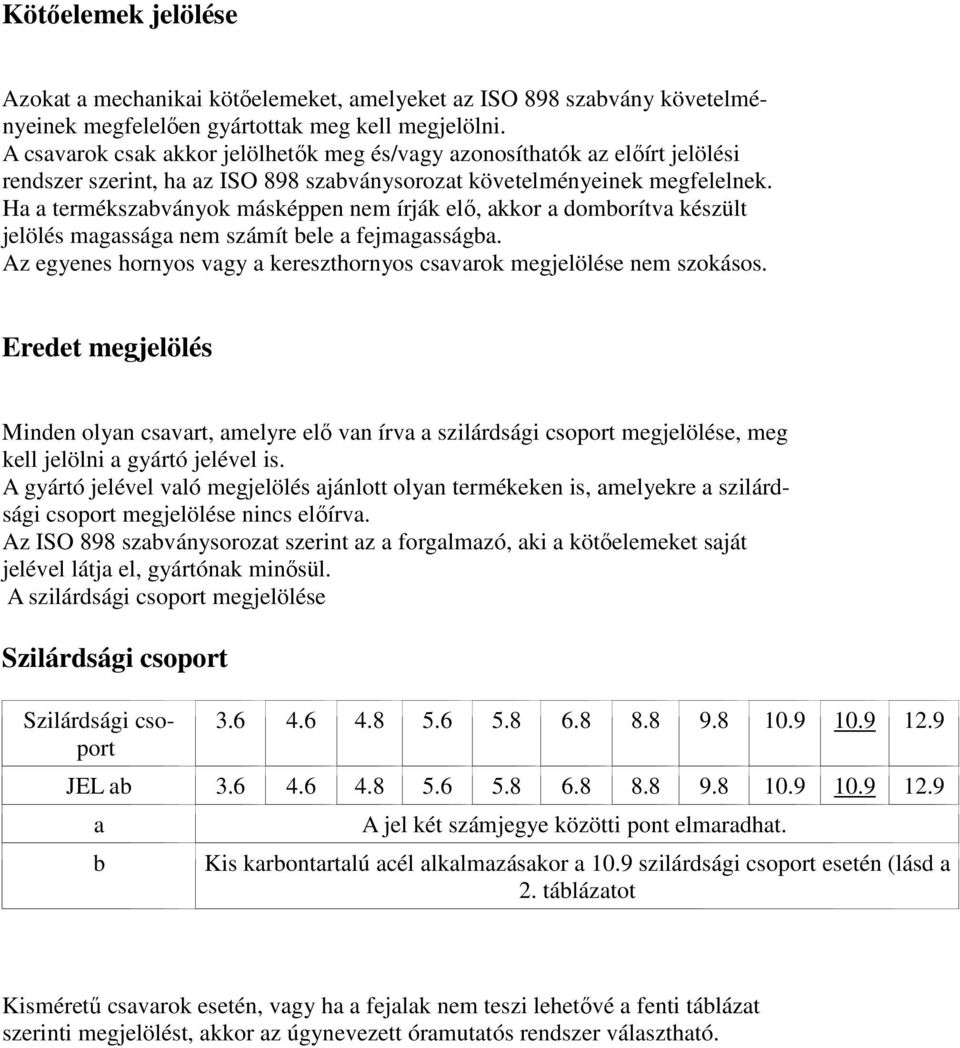

1 Kötőelemek jelölése Azokat a mechanikai kötőelemeket, amelyeket az ISO 898 szabvány követelményeinek megfelelően gyártottak meg kell megjelölni. A csavarok csak akkor jelölhetők meg és/vagy azonosíthatók az előírt jelölési rendszer szerint, ha az ISO 898 szabványsorozat követelményeinek megfelelnek. Ha a termékszabványok másképpen nem írják elő, akkor a domborítva készült jelölés magassága nem számít bele a fejmagasságba. Az egyenes hornyos vagy a kereszthornyos csavarok megjelölése nem szokásos. Eredet megjelölés Minden olyan csavart, amelyre elő van írva a szilárdsági csoport megjelölése, meg kell jelölni a gyártó jelével is. A gyártó jelével való megjelölés ajánlott olyan termékeken is, amelyekre a szilárdsági csoport megjelölése nincs előírva. Az ISO 898 szabványsorozat szerint az a forgalmazó, aki a kötőelemeket saját jelével látja el, gyártónak minősül. A szilárdsági csoport megjelölése Szilárdsági csoport Szilárdsági csoport JEL ab a b A jel két számjegye közötti pont elmaradhat. Kis karbontartalú acél alkalmazásakor a 10.9 szilárdsági csoport esetén (lásd a 2. táblázatot Kisméretű csavarok esetén, vagy ha a fejalak nem teszi lehetővé a fenti táblázat szerinti megjelölést, akkor az úgynevezett óramutatós rendszer választható.

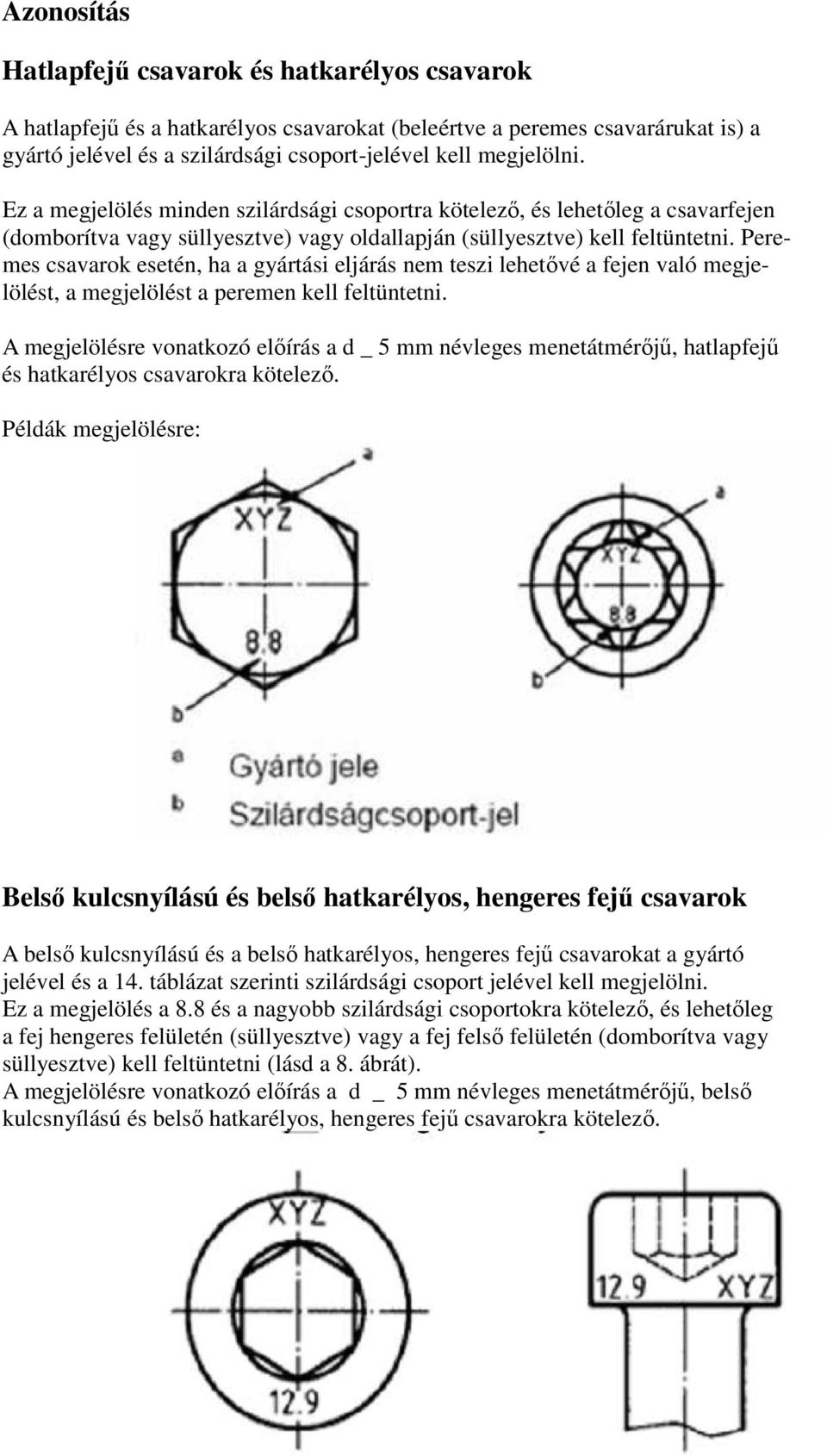

2 Azonosítás Hatlapfejű csavarok és hatkarélyos csavarok A hatlapfejű és a hatkarélyos csavarokat (beleértve a peremes csavarárukat is) a gyártó jelével és a szilárdsági csoport-jelével kell megjelölni. Ez a megjelölés minden szilárdsági csoportra kötelező, és lehetőleg a csavarfejen (domborítva vagy süllyesztve) vagy oldallapján (süllyesztve) kell feltüntetni. Peremes csavarok esetén, ha a gyártási eljárás nem teszi lehetővé a fejen való megjelölést, a megjelölést a peremen kell feltüntetni. A megjelölésre vonatkozó előírás a d _ 5 mm névleges menetátmérőjű, hatlapfejű és hatkarélyos csavarokra kötelező. Példák megjelölésre: Belső kulcsnyílású és belső hatkarélyos, hengeres fejű csavarok A belső kulcsnyílású és a belső hatkarélyos, hengeres fejű csavarokat a gyártó jelével és a 14. táblázat szerinti szilárdsági csoport jelével kell megjelölni. Ez a megjelölés a 8.8 és a nagyobb szilárdsági csoportokra kötelező, és lehetőleg a fej hengeres felületén (süllyesztve) vagy a fej felső felületén (domborítva vagy süllyesztve) kell feltüntetni (lásd a 8. ábrát). A megjelölésre vonatkozó előírás a d _ 5 mm névleges menetátmérőjű, belső kulcsnyílású és belső hatkarélyos, hengeres fejű csavarokra kötelező.

3 Kapupántcsavarok A 8.8 és a nagyobb szilárdsági csoport-jelű kapupánt csavarokat a gyártó jelével és a szilárdsági csoport jelével kell megjelölni. A megjelölésre vonatkozó előírás a d _ 5 mm névleges átmérőjű csavarokra kötelező. A megjelölést a fejen domborítva vagy süllyesztve kell feltüntetni. Ászokcsavarok A d _ 5 mm névleges menetátmérőjű és az 5.6 szilárdsági csoport-jelű, valamint a 8.8 és nagyobb szilárdsági csoportú ászokcsavarokat meg kell jelölni a szilárdsági csoport-jellel és a gyártó jelével, süllyesztve az ászokcsavar menet nélküli részén. Ha a menet nélküli részen nem lehetséges ez a megjelölés, akkor csak a szilárdsági csoport-jellel meg szabad jelölni az ászokcsavar csavaranya felőli végén. A szilárd illesztésű menetes ászokcsavarokon a gyártó jelével való megjelölést a csavaranya felőli végen csak akkor kell feltüntetni, ha ez lehetséges.

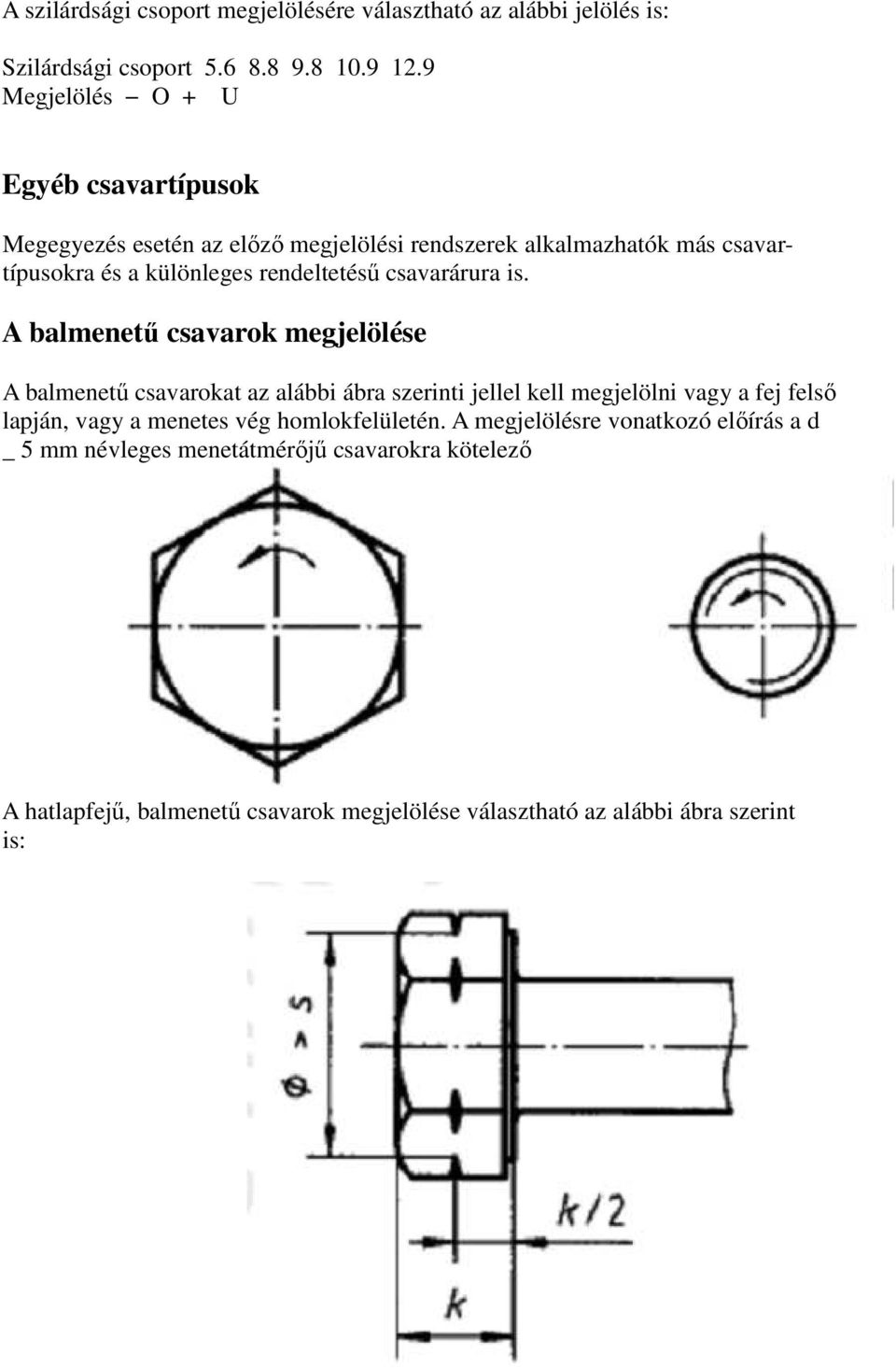

4 A szilárdsági csoport megjelölésére választható az alábbi jelölés is: Szilárdsági csoport Megjelölés O + U Egyéb csavartípusok Megegyezés esetén az előző megjelölési rendszerek alkalmazhatók más csavartípusokra és a különleges rendeltetésű csavarárura is. A balmenetű csavarok megjelölése A balmenetű csavarokat az alábbi ábra szerinti jellel kell megjelölni vagy a fej felső lapján, vagy a menetes vég homlokfelületén. A megjelölésre vonatkozó előírás a d _ 5 mm névleges menetátmérőjű csavarokra kötelező A hatlapfejű, balmenetű csavarok megjelölése választható az alábbi ábra szerint is:

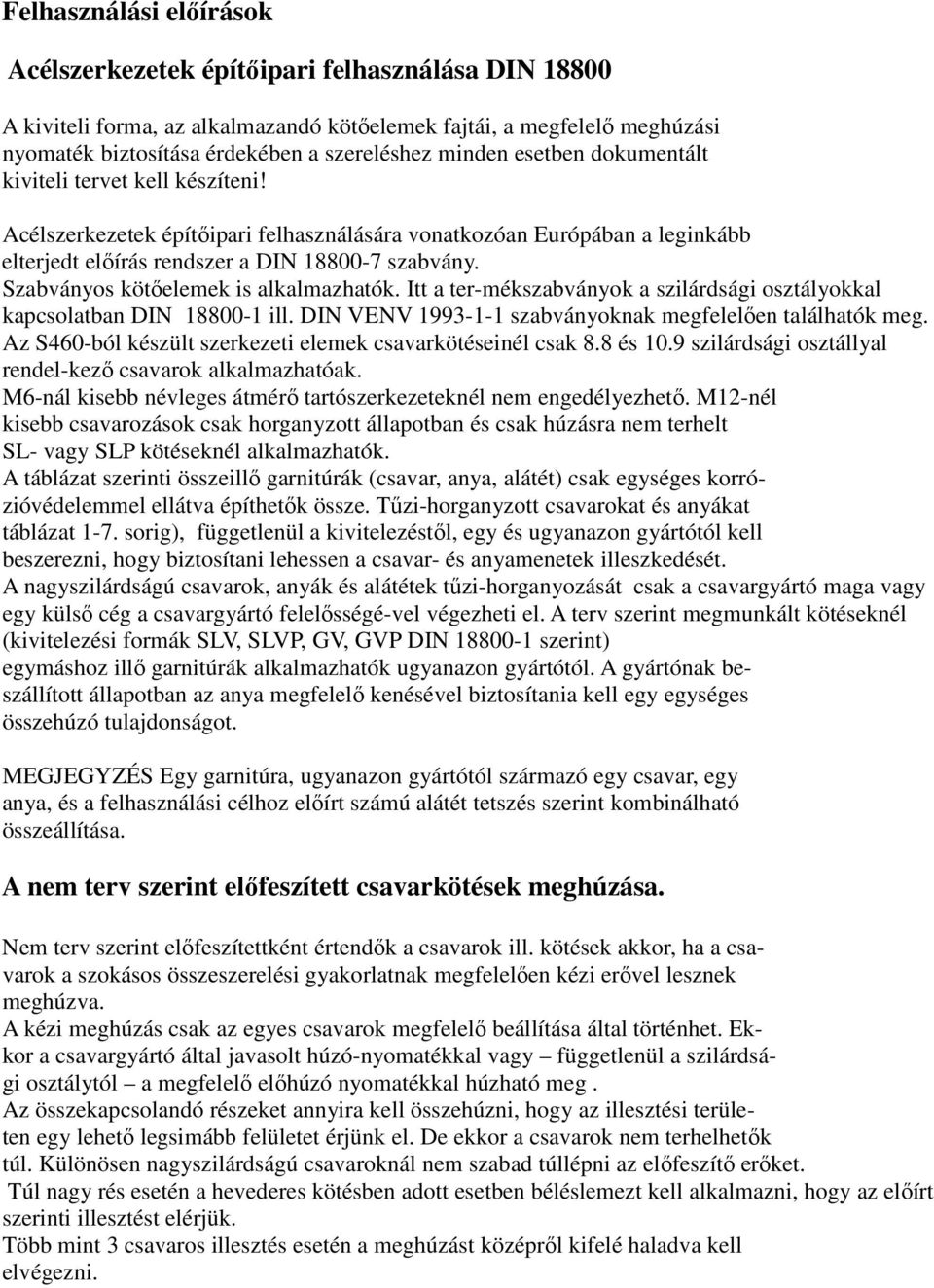

5 Felhasználási előírások Acélszerkezetek építőipari felhasználása DIN A kiviteli forma, az alkalmazandó kötőelemek fajtái, a megfelelő meghúzási nyomaték biztosítása érdekében a szereléshez minden esetben dokumentált kiviteli tervet kell készíteni! Acélszerkezetek építőipari felhasználására vonatkozóan Európában a leginkább elterjedt előírás rendszer a DIN szabvány. Szabványos kötőelemek is alkalmazhatók. Itt a ter-mékszabványok a szilárdsági osztályokkal kapcsolatban DIN ill. DIN VENV szabványoknak megfelelően találhatók meg. Az S460-ból készült szerkezeti elemek csavarkötéseinél csak 8.8 és 10.9 szilárdsági osztállyal rendel-kező csavarok alkalmazhatóak. M6-nál kisebb névleges átmérő tartószerkezeteknél nem engedélyezhető. M12-nél kisebb csavarozások csak horganyzott állapotban és csak húzásra nem terhelt SL- vagy SLP kötéseknél alkalmazhatók. A táblázat szerinti összeillő garnitúrák (csavar, anya, alátét) csak egységes korrózióvédelemmel ellátva építhetők össze. Tűzi-horganyzott csavarokat és anyákat táblázat 1-7. sorig), függetlenül a kivitelezéstől, egy és ugyanazon gyártótól kell beszerezni, hogy biztosítani lehessen a csavar- és anyamenetek illeszkedését. A nagyszilárdságú csavarok, anyák és alátétek tűzi-horganyozását csak a csavargyártó maga vagy egy külső cég a csavargyártó felelősségé-vel végezheti el. A terv szerint megmunkált kötéseknél (kivitelezési formák SLV, SLVP, GV, GVP DIN szerint) egymáshoz illő garnitúrák alkalmazhatók ugyanazon gyártótól. A gyártónak beszállított állapotban az anya megfelelő kenésével biztosítania kell egy egységes összehúzó tulajdonságot. MEGJEGYZÉS Egy garnitúra, ugyanazon gyártótól származó egy csavar, egy anya, és a felhasználási célhoz előírt számú alátét tetszés szerint kombinálható összeállítása. A nem terv szerint előfeszített csavarkötések meghúzása. Nem terv szerint előfeszítettként értendők a csavarok ill. kötések akkor, ha a csavarok a szokásos összeszerelési gyakorlatnak megfelelően kézi erővel lesznek meghúzva. A kézi meghúzás csak az egyes csavarok megfelelő beállítása által történhet. Ekkor a csavargyártó által javasolt húzó-nyomatékkal vagy függetlenül a szilárdsági osztálytól a megfelelő előhúzó nyomatékkal húzható meg. Az összekapcsolandó részeket annyira kell összehúzni, hogy az illesztési területen egy lehető legsimább felületet érjünk el. De ekkor a csavarok nem terhelhetők túl. Különösen nagyszilárdságú csavaroknál nem szabad túllépni az előfeszítő erőket. Túl nagy rés esetén a hevederes kötésben adott esetben béléslemezt kell alkalmazni, hogy az előírt szerinti illesztést elérjük. Több mint 3 csavaros illesztés esetén a meghúzást középről kifelé haladva kell elvégezni.

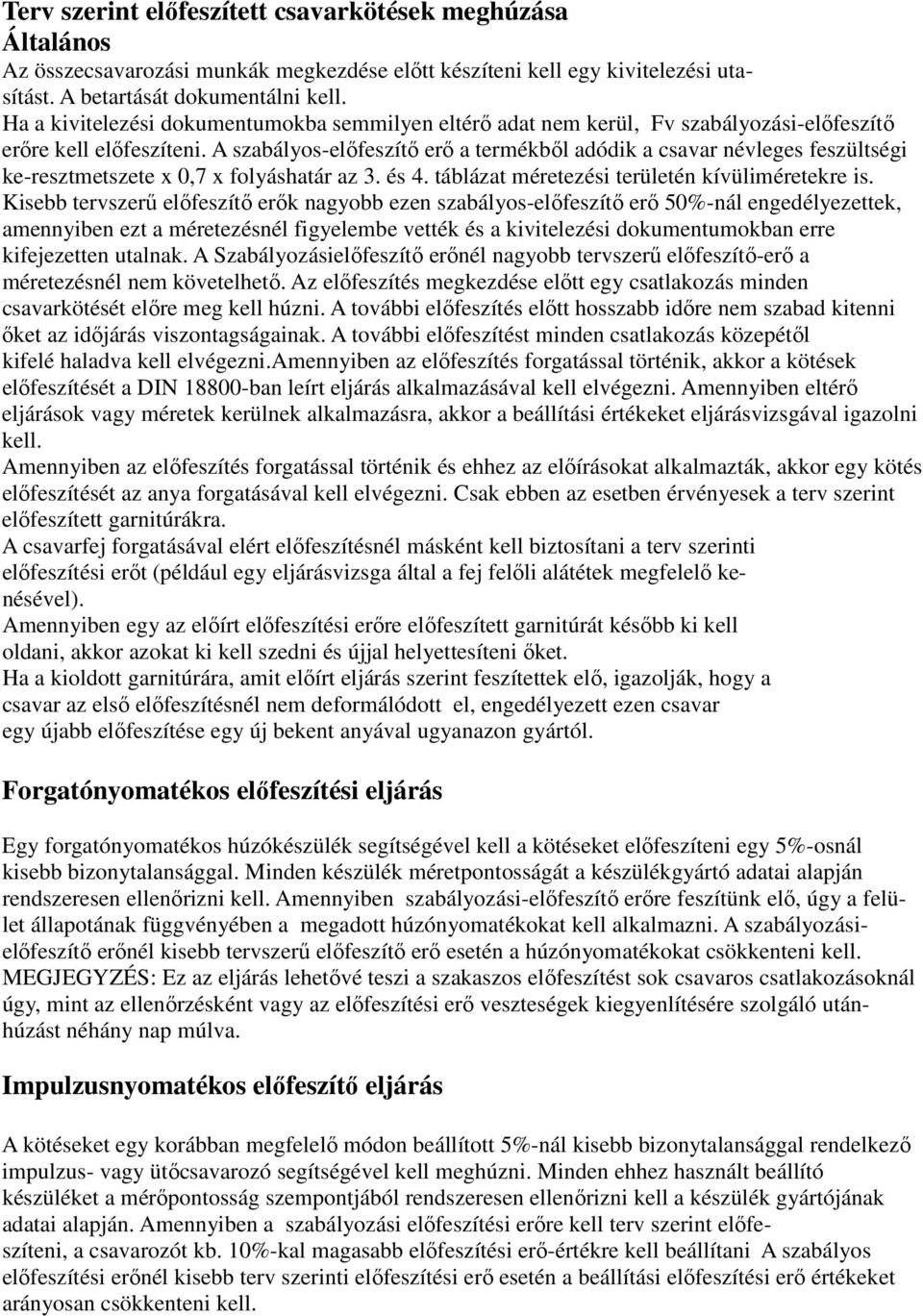

6 Terv szerint előfeszített csavarkötések meghúzása Általános Az összecsavarozási munkák megkezdése előtt készíteni kell egy kivitelezési utasítást. A betartását dokumentálni kell. Ha a kivitelezési dokumentumokba semmilyen eltérő adat nem kerül, Fv szabályozási-előfeszítő erőre kell előfeszíteni. A szabályos-előfeszítő erő a termékből adódik a csavar névleges feszültségi ke-resztmetszete x 0,7 x folyáshatár az 3. és 4. táblázat méretezési területén kívüliméretekre is. Kisebb tervszerű előfeszítő erők nagyobb ezen szabályos-előfeszítő erő 50%-nál engedélyezettek, amennyiben ezt a méretezésnél figyelembe vették és a kivitelezési dokumentumokban erre kifejezetten utalnak. A Szabályozásielőfeszítő erőnél nagyobb tervszerű előfeszítő-erő a méretezésnél nem követelhető. Az előfeszítés megkezdése előtt egy csatlakozás minden csavarkötését előre meg kell húzni. A további előfeszítés előtt hosszabb időre nem szabad kitenni őket az időjárás viszontagságainak. A további előfeszítést minden csatlakozás közepétől kifelé haladva kell elvégezni.amennyiben az előfeszítés forgatással történik, akkor a kötések előfeszítését a DIN ban leírt eljárás alkalmazásával kell elvégezni. Amennyiben eltérő eljárások vagy méretek kerülnek alkalmazásra, akkor a beállítási értékeket eljárásvizsgával igazolni kell. Amennyiben az előfeszítés forgatással történik és ehhez az előírásokat alkalmazták, akkor egy kötés előfeszítését az anya forgatásával kell elvégezni. Csak ebben az esetben érvényesek a terv szerint előfeszített garnitúrákra. A csavarfej forgatásával elért előfeszítésnél másként kell biztosítani a terv szerinti előfeszítési erőt (például egy eljárásvizsga által a fej felőli alátétek megfelelő kenésével). Amennyiben egy az előírt előfeszítési erőre előfeszített garnitúrát később ki kell oldani, akkor azokat ki kell szedni és újjal helyettesíteni őket. Ha a kioldott garnitúrára, amit előírt eljárás szerint feszítettek elő, igazolják, hogy a csavar az első előfeszítésnél nem deformálódott el, engedélyezett ezen csavar egy újabb előfeszítése egy új bekent anyával ugyanazon gyártól. Forgatónyomatékos előfeszítési eljárás Egy forgatónyomatékos húzókészülék segítségével kell a kötéseket előfeszíteni egy 5%-osnál kisebb bizonytalansággal. Minden készülék méretpontosságát a készülékgyártó adatai alapján rendszeresen ellenőrizni kell. Amennyiben szabályozási-előfeszítő erőre feszítünk elő, úgy a felület állapotának függvényében a megadott húzónyomatékokat kell alkalmazni. A szabályozásielőfeszítő erőnél kisebb tervszerű előfeszítő erő esetén a húzónyomatékokat csökkenteni kell. MEGJEGYZÉS: Ez az eljárás lehetővé teszi a szakaszos előfeszítést sok csavaros csatlakozásoknál úgy, mint az ellenőrzésként vagy az előfeszítési erő veszteségek kiegyenlítésére szolgáló utánhúzást néhány nap múlva. Impulzusnyomatékos előfeszítő eljárás A kötéseket egy korábban megfelelő módon beállított 5%-nál kisebb bizonytalansággal rendelkező impulzus- vagy ütőcsavarozó segítségével kell meghúzni. Minden ehhez használt beállító készüléket a mérőpontosság szempontjából rendszeresen ellenőrizni kell a készülék gyártójának adatai alapján. Amennyiben a szabályozási előfeszítési erőre kell terv szerint előfeszíteni, a csavarozót kb. 10%-kal magasabb előfeszítési erő-értékre kell beállítani A szabályos előfeszítési erőnél kisebb terv szerinti előfeszítési erő esetén a beállítási előfeszítési erő értékeket arányosan csökkenteni kell.

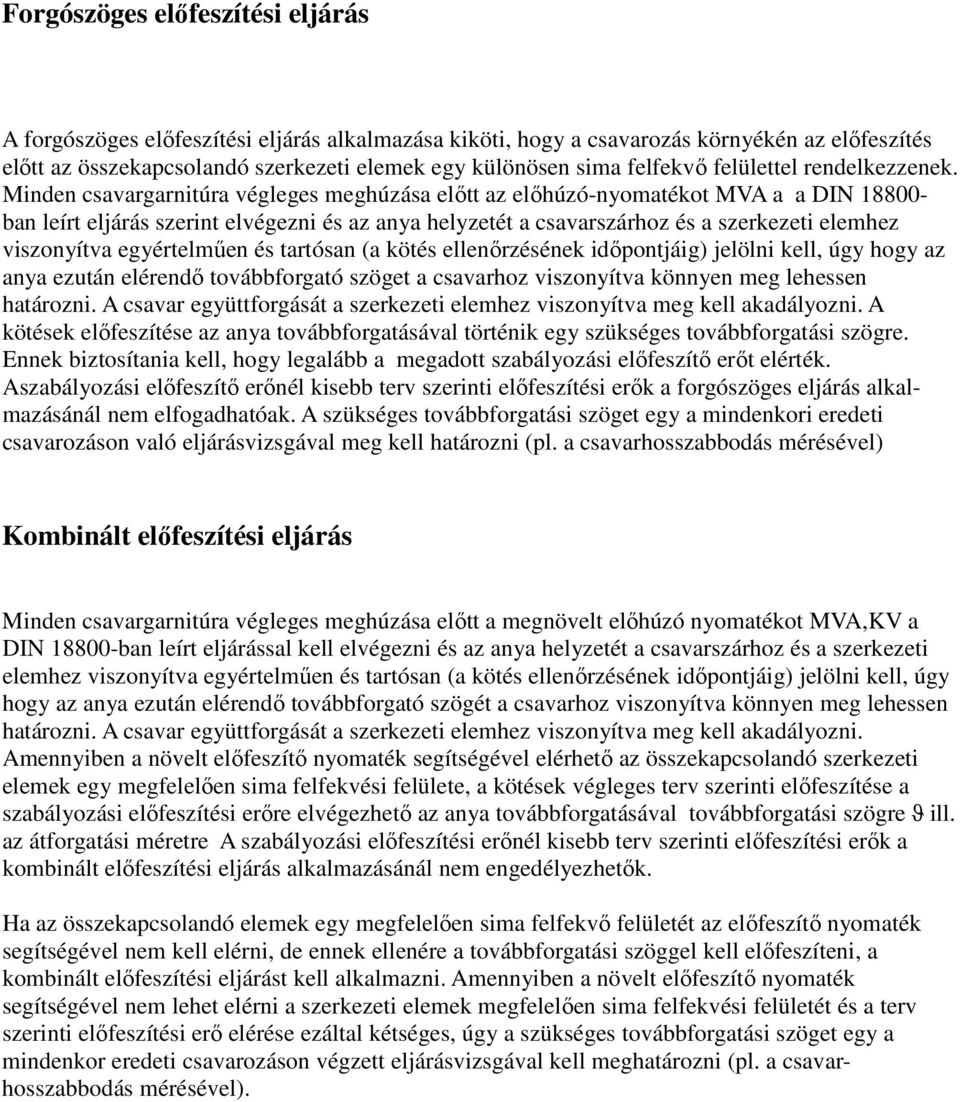

7 Forgószöges előfeszítési eljárás A forgószöges előfeszítési eljárás alkalmazása kiköti, hogy a csavarozás környékén az előfeszítés előtt az összekapcsolandó szerkezeti elemek egy különösen sima felfekvő felülettel rendelkezzenek. Minden csavargarnitúra végleges meghúzása előtt az előhúzó-nyomatékot MVA a a DIN ban leírt eljárás szerint elvégezni és az anya helyzetét a csavarszárhoz és a szerkezeti elemhez viszonyítva egyértelműen és tartósan (a kötés ellenőrzésének időpontjáig) jelölni kell, úgy hogy az anya ezután elérendő továbbforgató szöget a csavarhoz viszonyítva könnyen meg lehessen határozni. A csavar együttforgását a szerkezeti elemhez viszonyítva meg kell akadályozni. A kötések előfeszítése az anya továbbforgatásával történik egy szükséges továbbforgatási szögre. Ennek biztosítania kell, hogy legalább a megadott szabályozási előfeszítő erőt elérték. Aszabályozási előfeszítő erőnél kisebb terv szerinti előfeszítési erők a forgószöges eljárás alkalmazásánál nem elfogadhatóak. A szükséges továbbforgatási szöget egy a mindenkori eredeti csavarozáson való eljárásvizsgával meg kell határozni (pl. a csavarhosszabbodás mérésével) Kombinált előfeszítési eljárás Minden csavargarnitúra végleges meghúzása előtt a megnövelt előhúzó nyomatékot MVA,KV a DIN ban leírt eljárással kell elvégezni és az anya helyzetét a csavarszárhoz és a szerkezeti elemhez viszonyítva egyértelműen és tartósan (a kötés ellenőrzésének időpontjáig) jelölni kell, úgy hogy az anya ezután elérendő továbbforgató szögét a csavarhoz viszonyítva könnyen meg lehessen határozni. A csavar együttforgását a szerkezeti elemhez viszonyítva meg kell akadályozni. Amennyiben a növelt előfeszítő nyomaték segítségével elérhető az összekapcsolandó szerkezeti elemek egy megfelelően sima felfekvési felülete, a kötések végleges terv szerinti előfeszítése a szabályozási előfeszítési erőre elvégezhető az anya továbbforgatásával továbbforgatási szögre ϑ ill. az átforgatási méretre A szabályozási előfeszítési erőnél kisebb terv szerinti előfeszítési erők a kombinált előfeszítési eljárás alkalmazásánál nem engedélyezhetők. Ha az összekapcsolandó elemek egy megfelelően sima felfekvő felületét az előfeszítő nyomaték segítségével nem kell elérni, de ennek ellenére a továbbforgatási szöggel kell előfeszíteni, a kombinált előfeszítési eljárást kell alkalmazni. Amennyiben a növelt előfeszítő nyomaték segítségével nem lehet elérni a szerkezeti elemek megfelelően sima felfekvési felületét és a terv szerinti előfeszítési erő elérése ezáltal kétséges, úgy a szükséges továbbforgatási szöget egy a mindenkor eredeti csavarozáson végzett eljárásvizsgával kell meghatározni (pl. a csavarhosszabbodás mérésével).

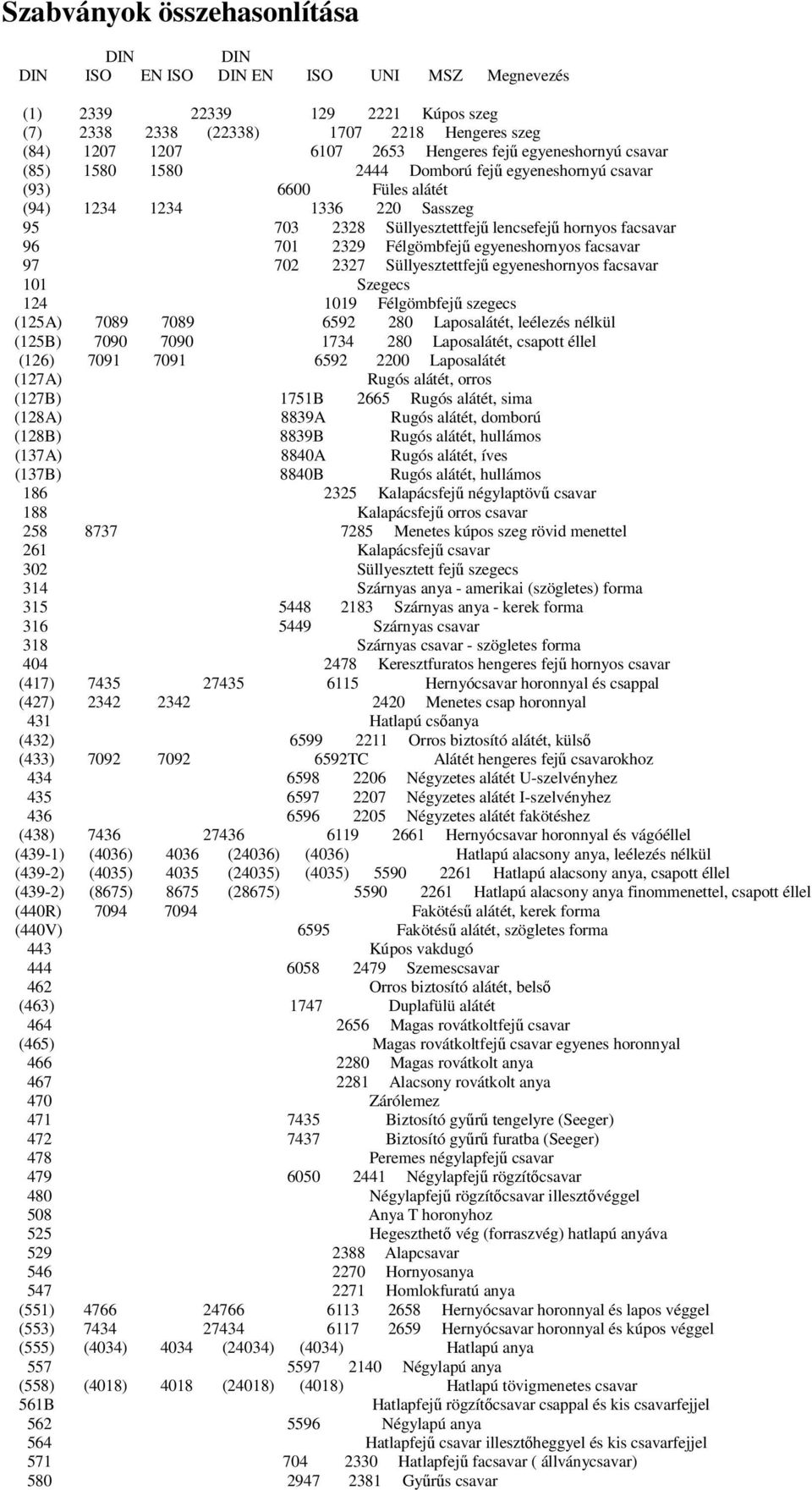

8 Szabványok összehasonlítása DIN DIN DIN ISO EN ISO DIN EN ISO UNI MSZ Megnevezés (1) Kúpos szeg (7) (22338) Hengeres szeg (84) Hengeres fejű egyeneshornyú csavar (85) Domború fejű egyeneshornyú csavar (93) 6600 Füles alátét (94) Sasszeg Süllyesztettfejű lencsefejű hornyos facsavar Félgömbfejű egyeneshornyos facsavar Süllyesztettfejű egyeneshornyos facsavar 101 Szegecs Félgömbfejű szegecs (125A) Laposalátét, leélezés nélkül (125B) Laposalátét, csapott éllel (126) Laposalátét (127A) Rugós alátét, orros (127B) 1751B 2665 Rugós alátét, sima (128A) 8839A Rugós alátét, domború (128B) 8839B Rugós alátét, hullámos (137A) 8840A Rugós alátét, íves (137B) 8840B Rugós alátét, hullámos Kalapácsfejű négylaptövű csavar 188 Kalapácsfejű orros csavar Menetes kúpos szeg rövid menettel 261 Kalapácsfejű csavar 302 Süllyesztett fejű szegecs 314 Szárnyas anya - amerikai (szögletes) forma Szárnyas anya - kerek forma Szárnyas csavar 318 Szárnyas csavar - szögletes forma Keresztfuratos hengeres fejű hornyos csavar (417) Hernyócsavar horonnyal és csappal (427) Menetes csap horonnyal 431 Hatlapú csőanya (432) Orros biztosító alátét, külső (433) TC Alátét hengeres fejű csavarokhoz Négyzetes alátét U-szelvényhez Négyzetes alátét I-szelvényhez Négyzetes alátét fakötéshez (438) Hernyócsavar horonnyal és vágóéllel (439-1) (4036) 4036 (24036) (4036) Hatlapú alacsony anya, leélezés nélkül (439-2) (4035) 4035 (24035) (4035) Hatlapú alacsony anya, csapott éllel (439-2) (8675) 8675 (28675) Hatlapú alacsony anya finommenettel, csapott éllel (440R) Fakötésű alátét, kerek forma (440V) 6595 Fakötésű alátét, szögletes forma 443 Kúpos vakdugó Szemescsavar 462 Orros biztosító alátét, belső (463) 1747 Duplafülü alátét Magas rovátkoltfejű csavar (465) Magas rovátkoltfejű csavar egyenes horonnyal Magas rovátkolt anya Alacsony rovátkolt anya 470 Zárólemez Biztosító gyűrű tengelyre (Seeger) Biztosító gyűrű furatba (Seeger) 478 Peremes négylapfejű csavar Négylapfejű rögzítőcsavar 480 Négylapfejű rögzítőcsavar illesztővéggel 508 Anya T horonyhoz 525 Hegeszthető vég (forraszvég) hatlapú anyáva Alapcsavar Hornyosanya Homlokfuratú anya (551) Hernyócsavar horonnyal és lapos véggel (553) Hernyócsavar horonnyal és kúpos véggel (555) (4034) 4034 (24034) (4034) Hatlapú anya Négylapú anya (558) (4018) 4018 (24018) (4018) Hatlapú tövigmenetes csavar 561B Hatlapfejű rögzítőcsavar csappal és kis csavarfejjel Négylapú anya 564 Hatlapfejű csavar illesztőheggyel és kis csavarfejjel Hatlapfejű facsavar ( állványcsavar) Gyűrűs csavar

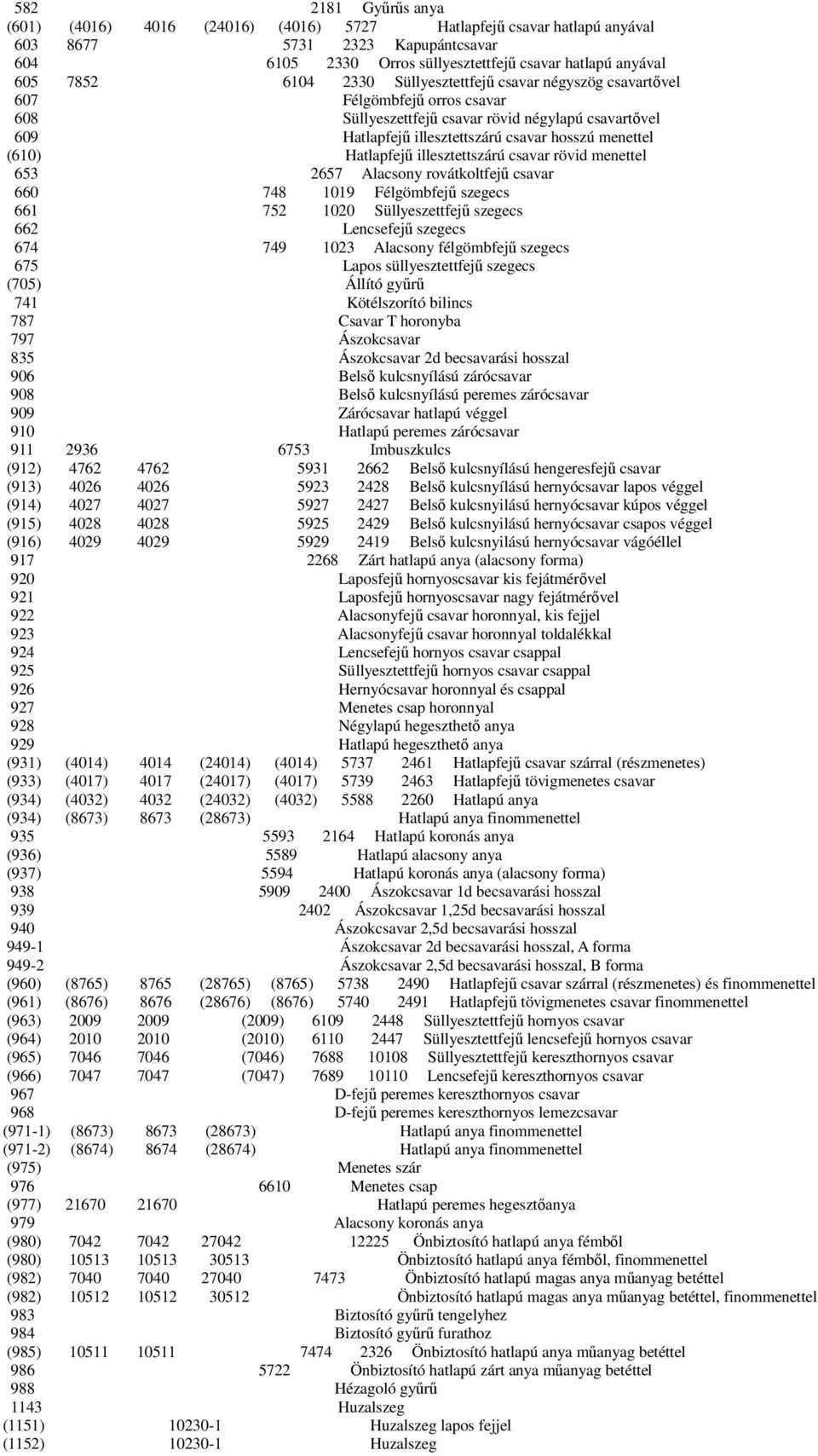

9 Gyűrűs anya (601) (4016) 4016 (24016) (4016) 5727 Hatlapfejű csavar hatlapú anyával Kapupántcsavar Orros süllyesztettfejű csavar hatlapú anyával Süllyesztettfejű csavar négyszög csavartővel 607 Félgömbfejű orros csavar 608 Süllyeszettfejű csavar rövid négylapú csavartővel 609 Hatlapfejű illesztettszárú csavar hosszú menettel (610) Hatlapfejű illesztettszárú csavar rövid menettel Alacsony rovátkoltfejű csavar Félgömbfejű szegecs Süllyeszettfejű szegecs 662 Lencsefejű szegecs Alacsony félgömbfejű szegecs 675 Lapos süllyesztettfejű szegecs (705) Állító gyűrű 741 Kötélszorító bilincs 787 Csavar T horonyba 797 Ászokcsavar 835 Ászokcsavar 2d becsavarási hosszal 906 Belső kulcsnyílású zárócsavar 908 Belső kulcsnyílású peremes zárócsavar 909 Zárócsavar hatlapú véggel 910 Hatlapú peremes zárócsavar Imbuszkulcs (912) Belső kulcsnyílású hengeresfejű csavar (913) Belső kulcsnyílású hernyócsavar lapos véggel (914) Belső kulcsnyilású hernyócsavar kúpos véggel (915) Belső kulcsnyilású hernyócsavar csapos véggel (916) Belső kulcsnyilású hernyócsavar vágóéllel Zárt hatlapú anya (alacsony forma) 920 Laposfejű hornyoscsavar kis fejátmérővel 921 Laposfejű hornyoscsavar nagy fejátmérővel 922 Alacsonyfejű csavar horonnyal, kis fejjel 923 Alacsonyfejű csavar horonnyal toldalékkal 924 Lencsefejű hornyos csavar csappal 925 Süllyesztettfejű hornyos csavar csappal 926 Hernyócsavar horonnyal és csappal 927 Menetes csap horonnyal 928 Négylapú hegeszthető anya 929 Hatlapú hegeszthető anya (931) (4014) 4014 (24014) (4014) Hatlapfejű csavar szárral (részmenetes) (933) (4017) 4017 (24017) (4017) Hatlapfejű tövigmenetes csavar (934) (4032) 4032 (24032) (4032) Hatlapú anya (934) (8673) 8673 (28673) Hatlapú anya finommenettel Hatlapú koronás anya (936) 5589 Hatlapú alacsony anya (937) 5594 Hatlapú koronás anya (alacsony forma) Ászokcsavar 1d becsavarási hosszal Ászokcsavar 1,25d becsavarási hosszal 940 Ászokcsavar 2,5d becsavarási hosszal Ászokcsavar 2d becsavarási hosszal, A forma Ászokcsavar 2,5d becsavarási hosszal, B forma (960) (8765) 8765 (28765) (8765) Hatlapfejű csavar szárral (részmenetes) és finommenettel (961) (8676) 8676 (28676) (8676) Hatlapfejű tövigmenetes csavar finommenettel (963) (2009) Süllyesztettfejű hornyos csavar (964) (2010) Süllyesztettfejű lencsefejű hornyos csavar (965) (7046) Süllyesztettfejű kereszthornyos csavar (966) (7047) Lencsefejű kereszthornyos csavar 967 D-fejű peremes kereszthornyos csavar 968 D-fejű peremes kereszthornyos lemezcsavar (971-1) (8673) 8673 (28673) Hatlapú anya finommenettel (971-2) (8674) 8674 (28674) Hatlapú anya finommenettel (975) Menetes szár Menetes csap (977) Hatlapú peremes hegesztőanya 979 Alacsony koronás anya (980) Önbiztosító hatlapú anya fémből (980) Önbiztosító hatlapú anya fémből, finommenettel (982) Önbiztosító hatlapú magas anya műanyag betéttel (982) Önbiztosító hatlapú magas anya műanyag betéttel, finommenettel 983 Biztosító gyűrű tengelyhez 984 Biztosító gyűrű furathoz (985) Önbiztosító hatlapú anya műanyag betéttel Önbiztosító hatlapú zárt anya műanyag betéttel 988 Hézagoló gyűrű 1143 Huzalszeg (1151) Huzalszeg lapos fejjel (1152) Huzalszeg

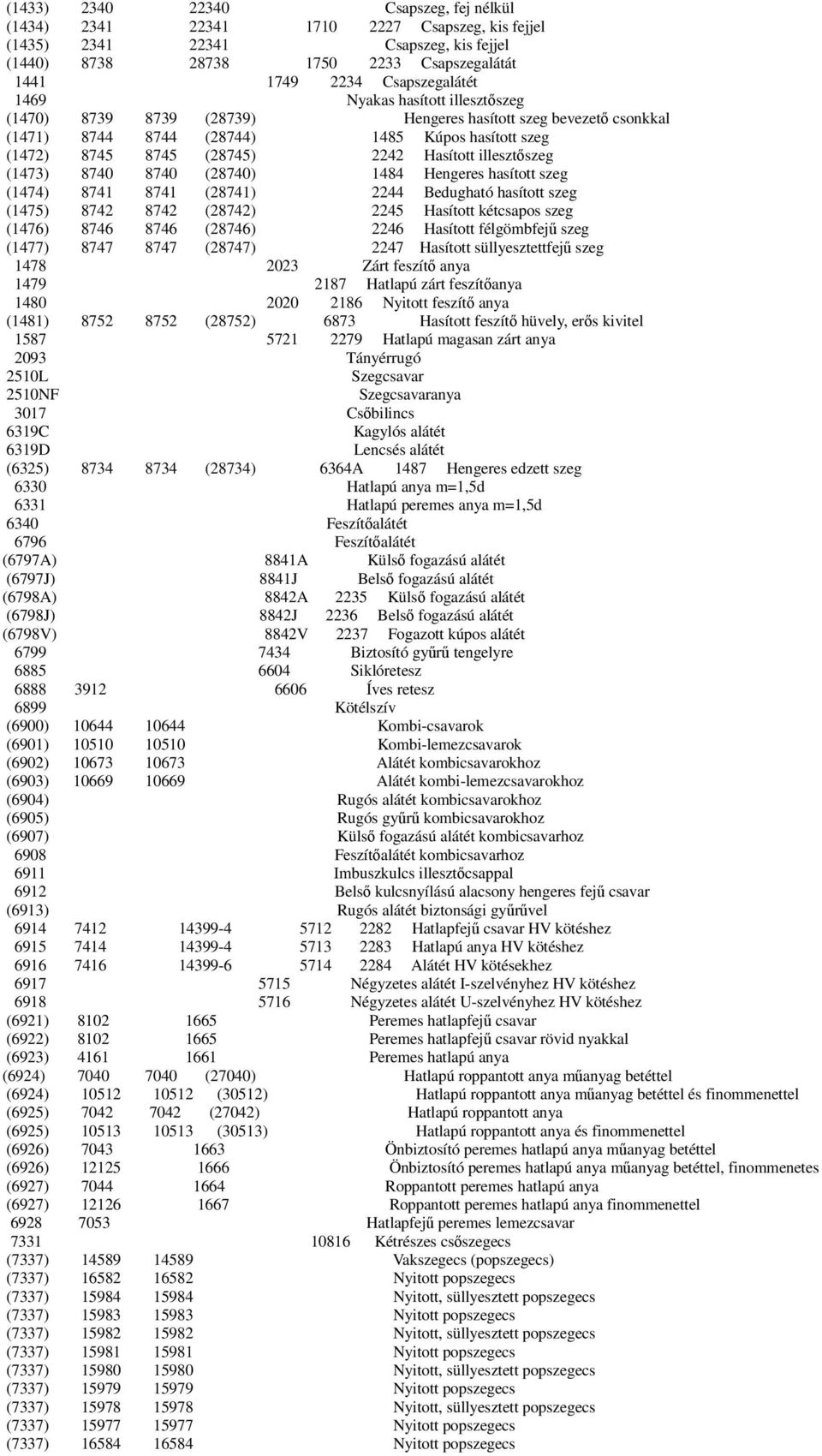

10 (1433) Csapszeg, fej nélkül (1434) Csapszeg, kis fejjel (1435) Csapszeg, kis fejjel (1440) Csapszegalátát Csapszegalátét 1469 Nyakas hasított illesztőszeg (1470) (28739) Hengeres hasított szeg bevezető csonkkal (1471) (28744) 1485 Kúpos hasított szeg (1472) (28745) 2242 Hasított illesztőszeg (1473) (28740) 1484 Hengeres hasított szeg (1474) (28741) 2244 Bedugható hasított szeg (1475) (28742) 2245 Hasított kétcsapos szeg (1476) (28746) 2246 Hasított félgömbfejű szeg (1477) (28747) 2247 Hasított süllyesztettfejű szeg Zárt feszítő anya Hatlapú zárt feszítőanya Nyitott feszítő anya (1481) (28752) 6873 Hasított feszítő hüvely, erős kivitel Hatlapú magasan zárt anya 2093 Tányérrugó 2510L Szegcsavar 2510NF Szegcsavaranya 3017 Csőbilincs 6319C Kagylós alátét 6319D Lencsés alátét (6325) (28734) 6364A 1487 Hengeres edzett szeg 6330 Hatlapú anya m=1,5d 6331 Hatlapú peremes anya m=1,5d 6340 Feszítőalátét 6796 Feszítőalátét (6797A) 8841A Külső fogazású alátét (6797J) 8841J Belső fogazású alátét (6798A) 8842A 2235 Külső fogazású alátét (6798J) 8842J 2236 Belső fogazású alátét (6798V) 8842V 2237 Fogazott kúpos alátét Biztosító gyűrű tengelyre Siklóretesz Íves retesz 6899 Kötélszív (6900) Kombi-csavarok (6901) Kombi-lemezcsavarok (6902) Alátét kombicsavarokhoz (6903) Alátét kombi-lemezcsavarokhoz (6904) Rugós alátét kombicsavarokhoz (6905) Rugós gyűrű kombicsavarokhoz (6907) Külső fogazású alátét kombicsavarhoz 6908 Feszítőalátét kombicsavarhoz 6911 Imbuszkulcs illesztőcsappal 6912 Belső kulcsnyílású alacsony hengeres fejű csavar (6913) Rugós alátét biztonsági gyűrűvel Hatlapfejű csavar HV kötéshez Hatlapú anya HV kötéshez Alátét HV kötésekhez Négyzetes alátét I-szelvényhez HV kötéshez Négyzetes alátét U-szelvényhez HV kötéshez (6921) Peremes hatlapfejű csavar (6922) Peremes hatlapfejű csavar rövid nyakkal (6923) Peremes hatlapú anya (6924) (27040) Hatlapú roppantott anya műanyag betéttel (6924) (30512) Hatlapú roppantott anya műanyag betéttel és finommenettel (6925) (27042) Hatlapú roppantott anya (6925) (30513) Hatlapú roppantott anya és finommenettel (6926) Önbiztosító peremes hatlapú anya műanyag betéttel (6926) Önbiztosító peremes hatlapú anya műanyag betéttel, finommenetes (6927) Roppantott peremes hatlapú anya (6927) Roppantott peremes hatlapú anya finommenettel Hatlapfejű peremes lemezcsavar Kétrészes csőszegecs (7337) Vakszegecs (popszegecs) (7337) Nyitott popszegecs (7337) Nyitott, süllyesztett popszegecs (7337) Nyitott popszegecs (7337) Nyitott, süllyesztett popszegecs (7337) Nyitott popszegecs (7337) Nyitott, süllyesztett popszegecs (7337) Nyitott popszegecs (7337) Nyitott, süllyesztett popszegecs (7337) Nyitott popszegecs (7337) Nyitott popszegecs

11 (7337) Nyitott, süllyesztett popszegecs 7338 Szegecs fék- és tengelykapcsolóbetéthez 7339 Csőszegecs (húzott) Csőszegecs (csőből) Furatos végű hengeres szegecs (7343) (28750) (8750) 6875 Spirál feszítőhüvely normál kivitel (7344) (28748) (8748) 6876 Spirál feszítőhüvely erős kivitel (7346) Hasított feszítőhüvely könnyű kivitel 7349 Alátát feszítőhüvelyes csavarkötéshez Domború fejű menetnyomó csavar 7500C 8112 Domború fejű menetnyomó csavar 7500D 8110 Hatlapfejű peremes menetnyomó csavar 7500M 8113 Süllyesztettfejű kereszthornyos menetnyomó csavar 7504K Hatlapfejű önfúró lemezcsavar 7504M Domborúfejű önfúró lemezcsavar 7504O Süllyesztettfejű önfúró lemezcsavar 7513A Hatlapfejű menetfúró csavar 7513B Hengeres fejű hornyos menetfúró csavar 7516 Kereszthornyos menetfúró csavar 7603 Tömítőgyűrű Hatlapfejű zárócsavar (7964) Hatlapfejű csavar redukált szárral 7965 Menetes betét fába (7967) Pal anya (ellenanya) 7968 Hatlapfeű illesztőcsavar 7969 Süllyesztettfejű csavar horonnyal (7971C) Domború fejű hornyos lemezcsavar (hegyes) (7971F) Domború fejű hornyos lemezcsavar (csapos) (7972C) Süllyesztett fejű hornyos lemezcsavar (hegyes) (7973C) Süllyesztett lencsefejű hornyos lemezcsavar (csapos) (7976C) Hatlapfejű lemezcsavar (hegyes) (7977) Kúpos szeg menetes csappal állandó csaphosszal (7978A) Kúpos szeg belső menettel (7979) (28733) Hengeres szeg belső menettel, edzetlen (7979D) (28735) 6364 Hengeres szeg belső menettel, edzett (7980) Rugós alátét hengeres csavarhoz (7981C) Domború fejű kereszthornyos lemezcsavar (hegyes) (7981F) 7049 Domború fejű kereszthornyos lemezcsavar (csapos) (7982C) Süllyesztett fejű kereszthornyos lemezcsavar (hegyes) (7983C) Süllyesztett lencsefejű kereszthornyos lemezcsavar (hegyes) 7984 Belső kulcsnyílású alacsony hengeresfejű csavar (7985) Domború fejű kereszthornyos csavar 7989 Alátét acélszerkezetekhez 7990 Hatlapfejű csavar acélszerkezetekhez (7991) Süllyesztett fejű belső kulcsnyilású csavar 7992 Kalapácsfejű csavar nagy fejjel 7993A 7433A Biztosító gyűrű tengelyre 7993B 7433B Biztosító gyűrű furatba Süllyesztett lencsefejű kereszthornyos facsavar Domború fejű kereszthornyos facsavar Süllyesztett fejű kereszthornyos facsavar 7999 Hatlapfejű HV illesztőcsavar 8243 Hengeresfejű hornyos csavar 8245 Süllyesztettfejű hornyos csavar (9021) Nagyméretű alátét fakötésekhez (9045) Rugós biztosítógyűrű Rugós biztosítószeg Serlegcsavar (Hevedercsavar) Háromlapú peremes anya elektromos berendezésekhez Orros csavar vasúti járművekhez Bordás csavar vasúti járművekhez Torx-fejű csavar kis peremmel Torx-fejű csavar nagy peremmel Hengeresfejű csavar Torx nyílással Hatlapfejű csavar műanyagból Süllyesztettfejű kereszthornyos csavar műanyagból D-Fejű kereszthornyos csavar műanyagból Hengeres fejű kereszthornyos csavar műanyagból Hatlapú anya műanyagból Alátét műanyagból Nagyméretű alátét műanyabból Hegesztőcsavar metrikus menettel Rugós lemezanya lemezmenettel Lencsefejű lemezcsavar Torx nyílással Kerékanya Kerékanya Alacsony anya kis laptávolsággal
