1 GFT csurgalékvíz kezelési technológia 1

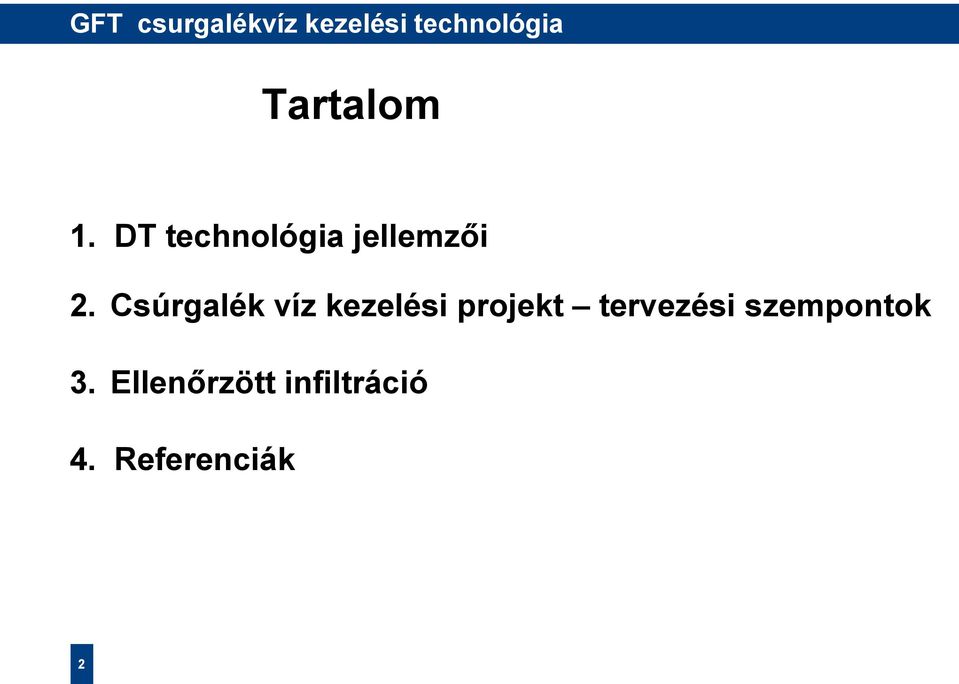

2 GFT csurgalékvíz kezelési technológia Tartalom 1. DT technológia jellemzői 2. Csúrgalék víz kezelési projekt tervezési szempontok 3. Ellenőrzött infiltráció 4. Referenciák 2

3 Csúrgalékvíz kezelési technológiák NH 4 - N COD AOX H. Metals Előnyök Hátrányok Aktív szénszűrős adszorbció Biológiai lebontás Kémiai oxidáció Elpárologtatás/ Szárítás Egyszerű kezelés, könnyű regenerálás Első kezelsi lépésként jöl alkalmazható Kis mennyiségű hulladék Koncentrátum további kezelésére jól alkalmazható Nagy mennyiségű hulladék keletkezése Korlátolt teljesítmény, Controlled Infiltration zap kezelése szükséges Kimagasló energia igény Kimagasló eneria igény, a termék ártalmatlanítása szükséges, Flokkuláció/ülepítés Könnyű kezelhetőség Alacsony teljesítmény, vegyszer szükséglet, nagy mennyiségű iszap keletkezése Membrán folyamat Fordított oszmózis Kezelt víz minősége a legjobb Koncentrátum Ártalmatlanítás /infiltráció szükséges Stripping 3 Szelektív teljesítmény (Ammónia) Korlátolt hasznlhatóság, a keletkező gáz tovább kezelése szükséges

mennyiségű hulladék Koncentrátum további kezelésére jól alkalmazható Nagy mennyiségű hulladék keletkezése Korlátolt teljesítmény, Controlled Infiltration zap kezelése szükséges Kimagasló energia

4 GFT csurgalékvíz kezelési technológia Miért a DT RO módszer az uralkodó csúrgalék víz kezelési eljárás? Nyílt csatornás Technológia Szétszerelés lehetséges Széles nyomás tartomány 4

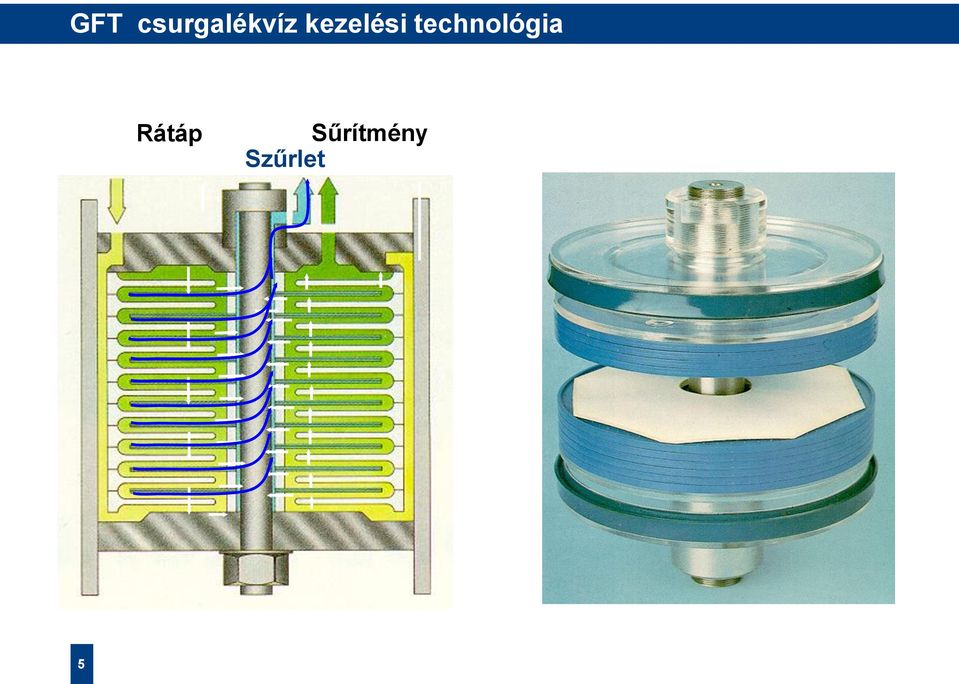

5 GFT csurgalékvíz kezelési technológia Rátáp Sűrítmény Szűrlet 5

6 GFT csurgalékvíz kezelési technológia Nyított csatornás technológia: Kevésbé számottevő eltömődés, viízkövesedés konnyű tisztíthatóság megengedett SDI up to 5/15 6

7 Water Technologies for LL Treatment Disc Tube Modul Megengedett SDI < 5/15 7

8 GFT csurgalékvíz kezelési technológia GFT DT Membrán tisztítás előtt és után 8

9 SWRO Modul korlátok SWRO Modul with eltömődött távtartókkal: Nem destruktív szétszerelés nem lehetséges Vegyszer nem jut el minden zúgba Tisztítás hatékonysága nem ellenőrízhető Teljes modulcsere szükséges 9

10 DT modul Összeszerelés/ Szétszerelés Modul felnyítható Modul könnyen bevizsgálható Tisztítás hatékonysági teszt lehetséges Használt membrán bevizsgálható (EDX, Mikroszkóp) Modul egészben vagy részben többször felhasználhatók 10

lehetséges Használt membrán bevizsgálható (EDX,

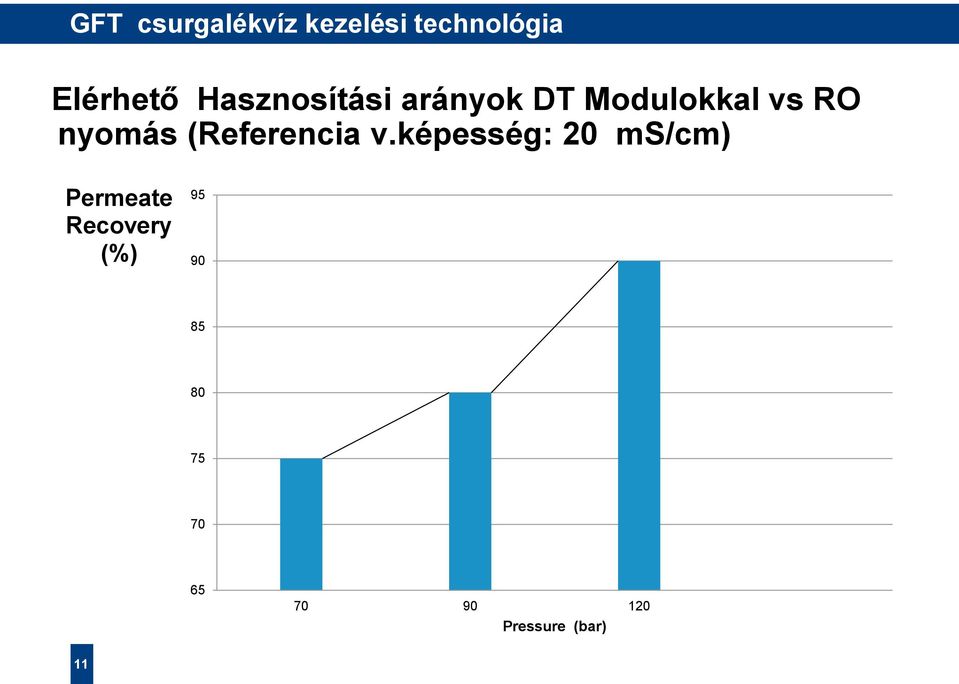

11 GFT csurgalékvíz kezelési technológia Elérhető Hasznosítási arányok DT Modulokkal vs RO nyomás (Referencia v.képesség: 20 ms/cm) Permeate Recovery (%) Pressure (bar) 11

12 BE/KI kapcsolás, müködtetés 12

13 GFT csurgalékvíz kezelési technológia Landfill Leachate Treatment with GFT DT RO Technology Rendszer tervezés 13

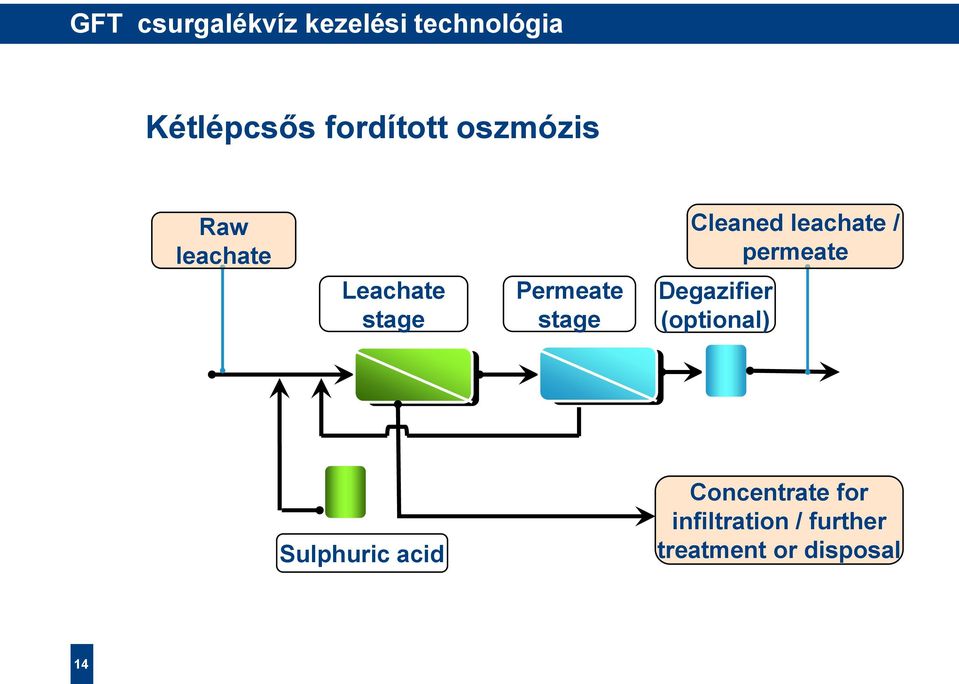

14 GFT csurgalékvíz kezelési technológia Kétlépcsős fordított oszmózis Raw leachate Leachate stage Permeate stage Cleaned leachate / permeate Degazifier (optional) Sulphuric acid Concentrate for infiltration / further treatment or disposal 14

leachate / permeate Degazifier (optional) Sulphuric acid

15 Visszatartási ráták 1 lépcső RO 2 lépcső RO Egyvegyértékú ionok: 96% to 98% > 99,5% Többvegyértékű ionok: 98% to 99,5% > 99,9% Ammonium ph 6,5 95% > 99,5% Szerves molekulák 99% to 99,8% > 99,9% 15

16 GFT csurgalékvíz kezelési technológia Kritikus Minőségi Paraméterek Paraméter Unit Rátáp Kihordás ph 7,7 6,5-9 Vezetőképesség ms/cm appr. 20 KOI mg/l BOI mg/l Ammonia - N mg/l As mg/l 0,36 0,01 16

17 GFT csurgalékvíz kezelési technológia Három lépcsős RO rendszer, nagynyomású lépcsővel Raw leachate Leachate stage Leachate stage Degazifier (optional) Permeate Batch tank Acid High pressure stage Concentrate 17

Leachate stage Leachate stage Degazifier (optional)

18 GFT csurgalékvíz kezelési technológia Tervezési jellemzők (Budget Quote) 3 lépcsős rendszer 2. (permeátum ) lépcső a szigorú minőségi követelmények betartására HP lépcső nagy hozam elérésére (90 %) 1, 2 lépcső, 70 bar nyomás ( DTG modules) 3 lépcső, 120 bar nagy nyomású lépcső (10 DT-HP modules) 2 x 40 láb hosszúságú konténer (tartalmazza a tartályokat) 18

elérésére (90 %) 1, 2 lépcső, 70 bar nyomás (37 + 10 DTG modules) 3 lépcső, 120 bar nagy

19 GFT csurgalékvíz kezelési technológia 3 lépcső séma Landfill Leachate Treatment with GFT DT RO Technology 19

20 GFT csurgalékvíz kezelési technológia Elrendezési rajz 100 m³/nap rendszer Landfill Leachate Treatment with GFT DT RO Technology 20

21 GFT csurgalékvíz kezelési technológia Konténer Elrendezés100 m³/nap Landfill Leachate Treatment with GFT DT RO Technology 21

22 Konténer belső elrendezés 22

23 GFT csurgalékvíz kezelési technológia Megtakarítási potenciál HP lépcső kihagyása és 90 bar nyomás alkalmazása az első lépcsőben: + : Alacsonyabb beruházási költség (HP, tanks) Alacsony kezelési költség (el áram, tisztítószer) Egyszerűsített üzemelés - : kihozatal csökkentés 10%-al (90 % - ról 80 %-ra 90 baros modulokkal 23

24 GFT csurgalékvíz kezelési technológia Kihordás / Koncentrátum infiltráció 24

25 Maradék csurgalék kihordás Source: Dr. Peters Consulting 25

26 Ellenőrzött infiltráció RO Unit Concentrate Delivery Pipe Optional Concentrate Tank Transfer Pump Distribution to Infiltration Well Landfill IW IW IW IW Permeate Connection for Flushing 26

27 Ellenőrzött infiltráció Ellenőrzött infiltráció melletti érvek 27

28 Ellenőrzött infiltráció termelődő gázkihozatal optimalizáció (környezet szennyezés mérséklése) Biológiai lebontási folyamatok katalizálása a hulladéklerakó testben utókezelési idő lecsökkentése, az imobilizáció gyorsítása 28

29 Ellenőrzött infiltráció hatása Gáz termelődés növekedése a hulladéklerakóban egy tömeg %-al több víz kb. 3,5 % több gáz (acc. Rettenberger 2000 and Thesis Albrecht 2001) 29

30 Infiltráció lehetőségek/eljárások Vízszintes infiltráció (csörgedező ágy) sandbags or tyres with concrete bottom of trickling area PEHD liner geotextile valve waste gravel (no limestone) feed tube (PEHD) 30 Source: WAT

31 Infiltrációs eljárások Függőleges infiltráció (csörgedező kút) Stop cock Feed tube Feed tube Cover Gravel gravel Steel ring Steel ring Waste Waste 31 Source: WAT

32 Miért javasolt a DT/RO Víz menedzsment RO eljárással Source Dr. Peters 32

33 DT RO Referenciák 9 Systems in WH / USA 150 Systems in Europe: Baltic Region: 13 Germany/Austria: 33/12 Belgium/France/Port.: 1/26/5 Rumania/Czech/H. 13/3/1 Spain/Italy/Greece: 20/3/2 Scandinavia: 3/1/4 Poland / Slovenia: 3/4 Turkey/ Ukraine: 2/1 30 Systems globally Out of operation due to closed landfills finished O+O projects 8 Systems in North Africa > 210 systems in operation! 44 Installations in Asia: China: 10 Japan: 11 Korea: 22 Malaysia: 1 33

34 Referenciák Plug and Play Modularis Rendszer elemek Gáztalanító Rendszer konténer Elektromos hálózati csatlakozás Tartály konténer Nyers csurgalékvíz tartály 34

35 Referenciák Plug and Play Konténeres Mobil üzemek Q d =90 m 3 /nap Q d =30 m 3 /nap 35

36 Referencia Landfill Aurach/GE 120 m³/nap 3 lépcső (HP lépcsővel) 36

37 GFT csurgalékvíz kezelési technológia Előnyök - Moduláris kivitel - Kompakt egység Mobil egység (konténer) - Nyílt csatornás rendszer - Nincsenek eltömődési problémák - Szürlet minőség megfelel a követelményeknek - Adaptálható minden hulladékközponthoz 37
