Készítette: Bruder Júlia

Átírás

1 Készítette: Bruder Júlia 1

2 A számítógép a perifériákon keresztül tart kapcsolatot a külvilággal. A perifériákat az alaplaphoz illesztő egységekkel kapcsoljuk. 3 csoportot különböztetünk meg: 1. Adat beviteli (Input) 2. Adat kiviteli (Output) 3. Adat be- és kiviteli (I/O) 2

3 Segítségükkel információt juttatunk a számítógépbe Billentyűzet (keyboard) Egér (mouse) Lapolvasó (scanner) Fényceruza (light pen) Vonalkód leolvasó Digitalizáló tábla (rajzpad, tablet) Pozicionáló gömb (hanyattegér, track ball) Érintőtábla (touch panel) Érintőpad ( tapipad,touchpad) Botkormány (joystik) Mikrofon Web kamera Digitális fényképezőgép Digitális videókamera CD-ROM meghajtó Speciális műszerek (pl. mágneskártya olvasó, ujjlenyomat olvasó, hőmérő, fénykapu ) 3

4 Segítségükkel a gépből kijövő információt érzékelhetjük Képernyő (monitor) Nyomtató (printer) Hangszóró Fejhallgató Különféle kijelzők (pl. LCD) Rajzgép (plotter) Brai-olvasó Speciális eszközök 4

5 Érintőképernyő (touchscreen) Multifunkciós nyomtató Modem Floppy meghajtó CD-író Merevlemez-meghajtó (winchester HDD) Szalagos egységek: DAT meghajtó, szalagos meghajtó (streamer) Speciális eszközök 5

6 A perifériákat az adatlaphoz illesztő egységekkel (kártyákkal) kapcsoljuk. Legfontosabbak: A billentyűzet és az egér illesztőegysége az alaplapon található I/O kártya: nyomtatóhoz, lapolvasóhoz, 2 számítógép összekötéséhez VGA (videó-grafikus adapter): képernyő illesztő Hangkártya: hangszóró, mikrofon illesztéséhez USB illesztő (ma már billentyűzet, nyomtató, lapolvasó, tollmemória is ezen keresztül csatlakozik) 6

7 Általában gombot tartalmaz A nemzeti írásjelektől függően többféle ( amerikai, német, magyar, stb.) változata van Részei: 7

8 Tippek a billentyűzet biztonságos használatához A billentyűzet helyes használatával megelőzhetők a csukló-, kézfej- és karfájdalmak és -sérülések, főleg akkor, ha hosszú ideig használja a számítógépet. Az alábbiakban talál néhány tippet, amelyek segíthetnek ezen problémák megelőzésében: 1. A billentyűzetet könyökmagasságban helyezze el. A felkarjai lazán lógjanak a teste mellett. 2. A billentyűzetet középen maga előtt helyezze el. Amennyiben a billentyűzet rendelkezik numerikus billentyűzettel, a szóköz billentyűt használhatja középpontként. 3. Írás közben a kézfejei és a csuklói legyenek a billentyűzet felett a levegőben. Így az egész keze kinyújtásával érheti el a távolabbra eső billentyűket, és nem kell megterhelnie az ujjait az állandó nyújtogatásukkal. 4. Írás közben ne pihentesse a tenyerét vagy csuklóját semmilyen felületen. Amennyiben a billentyűzete rendelkezik a tenyere pihentetésére szolgáló felülettel, azt csak az írás közbeni szünetekben használja. 5. Írás közben finoman nyomja meg a billentyűket, és tartsa egyenesen a csuklóját. 6. Amikor nem ír, pihentesse a kézfejét és a karját is. 7. Minden percben tartson rövid szünetet. 8

9 ergonomikus klaviatúra: elrendezése megkönnyíti a gépelést (íves) 9

10 Enter: Mehet, OK, új bekezdés. ESC: Menekülj Caps-Lock: kisbetű-nagybetű-váltó Shift: Nagybetű-váltó. Shift+valami (a shift és a valami billentyűk együttes leütését jelenti, valamilyen funkciót lát el.) Alt, Ctrl: billentyűmódosítók. Más billentyűkkel együtt használjuk őket. AltGr módosító Backspace: kurzor előtti karaktert törli. Nyilak, Tab, Irány-billentyűk, Home, End, PageUp, PageDown: pozicionálás vagy mozgatás 10

11 Delete: a kurzortól jobbra levő karaktert törli, illetve a kijelölést. Funkcióbillentyűk: szerepük, programonként változik F1 súgó (segítség) Print Screen: A képernyő képét rögzíti, lefényképezi Num Lock: numerikus és iránygombok között vált. Break: programok futását szakíthatjuk meg vele Billentyűkombinációk pl. Ctrl+Alt+Delete: feladatkezelő (lefagyáskor) Ctrl+C, Ctrl+X, Ctrl+V, Ctrl+A, Ctrl+S, Ctrl+Z, 11

12 (Az első egér valójában teknősbéka alakú volt és teknősnek hívták. ) Egyes programok kezelését nagymértékben segítő eszköz. Típusai: hagyományos érintőképernyős (laptopoknál) dörzsegér (laptopoknál) 12

13 Műszaki megvalósítását tekintve lehet: Vezetékes vagy rádiós (távirányítós) Golyós, optikai, vagy inverz golyós 2 vagy több gombos 0, 1, 2 görgős. Az egér kurzora többnyire nyíl alakú (vagy egy I alakú). 13

14 kézi szkenner: mi magunk mozgatjuk a szkennert a kép fölött. síkágyas szkenner (lapolvasó): ez a legelterjedtebb. Olyan mint egy fénymásoló. Ezzel lehet papíron lévő képet, szöveget a számítógépbe beolvasni. A bevitt adat pontokból álló kép. Ha szövegként szeretnénk kezelni, előbb egy karakterfelismerő programmal (OCR) szöveggé kell alakítani. Néhány újabb típus fóliákat is be tud olvasni. Jellemzői: Felbontóképesség: több ezer DPI (dot per inch:képpont hüvelykenként). Színmélység: színárnyalatok száma (bitekben) (lapáthúzós szkenner: a lapot behúzza a szkenner és úgy olvassa be a képet. dobszkenner: nyomdákban használják. A lapot, filmet, diát egy forgó dobra ragasztják, ami belülről van megvilágítva. diaszkenner: csak diák és fotónegatívok beolvasására használható.) 14

15 A legfontosabb kimeneti eszköz. Illesztőegysége a videokártya. Legfontosabb paraméterei: 1. mérete (képátmérő), ezt inch-ben adjuk meg. (1inch=2,54cm) Legelterjedtebbek a 14" és 15"-os monitorok, de egyre gyakrabban találkozhatunk nagyobb, például 17", 19" és 21"-os monitorokkal. 2. színmélység (színek száma) 3. képfelbontása 4. képfrissítés gyakorisága (frekvencia) 15

16 A monitoron megjelenő képek képpontokból (pixel) állnak. A monitor minősége a megjelenített képpontok sűrűségétől és méretétől függ. A monitorokat több szempont alapján is csoportosíthatjuk. 1. A képmegjelenítés elve szerint 2. A megjelenített kép típusa szerint 3. A monitor mérete szerint 4. A felbontóképesség és a megjelenített színek száma (színmélység) szerint 16

17 Katódsugárcsöves CRT (TV-hez hasonló) Folyadékkristályos LCD/TFT (lapos képernyők) Gázplazmás PDP 1. CRT: (Cathode Ray Tube) katódsugárcsöves a hagyományos monitor, a televízióhoz hasonlóan működik. (A képcső hátsó részében lévő elektronágyú elektronsugarat lő ki a képernyő hátsó falára,aminek hatására a kicsi foszforszemcsék fényt bocsátanak ki. Az elektronsugár másodpercenként legalább 50-szer végig fut a képernyőn.) Előnye: nagyon jó felbontás, olcsó Hátránya: súlya és kiterjedése igen nagy, villogása nem tesz jót a szemnek. 17

18 2. LCD: (Liquid Crystal Display) folyadékkristályos technológiával működik (működési elve: két, belső felületén mikronméretű árkokkal ellátott átlátszó lap közé folyadékkristályos anyagot helyeznek, ami képes elforgatni a poláris fény síkját)) Előnyük a vékonyságukból adódó kis helyigény, alacsony energiafelhasználás, és kevéssé veszi igénybe a szemet Hátrányuk : gyengébb minőségű kép és a magasabb ár. (Csak egyféle - például 800x600 vagy 1024x768 képpont méretű - kép jó minőségű megjelenítésére alkalmasak, a kép csak szűk látószögből élvezhető ) 18

19 TFT: Az LCD technika továbbfejlesztésével megjelentek az úgynevezett TFT (Thin Film Transistor Vékonyfilm Tranzisztor) technológiával készült kijelzők. (Minden egyes képpontja egy saját tranzisztorból áll, amely aktív állapotban elő tud állítani egy világító pontot.) Előnyük, hogy jó képminőséget garantálnak. (nagyobb látószög, és nagyobb képmegjelenítési sebesség) Grafikus alkalmazások futtatására, mozgóképek lejátszására a TFT kijelzőt érdemes választani. Hátrányuk: gyengébb kontraszt, magasabb ár 19

20 3. Plazmakijelzők PDP (Plazma Display Panel) működésük az LCD-nél is egyszerűbb. (A PDP-nél a képpontok a CRT-hez hasonlóan látható fényt sugároznak ki, ha megfelelő hullámhosszú energia éri őket. Ebben az esetben a neon és xenon gázok keverékének nagy UV-sugárzással kísért ionizációs kisülése készteti a képpont anyagát színes fény sugárzására, pont úgy, mint a neoncsövekben. Mivel minden egyes képpont egymástól függetlenül, akár folyamatos üzemben vezérelhető) Előnye: Alacsonyabb fogyasztású, villódzástól mentes, tökéletes színekkel rendelkező képet is adhat, bármely szögből nézve. 20

21 Ütő (impact) nyomtatók: A legelső fejlesztések ilyen nyomtatók voltak. Jelenleg is a legelterjedtebb nyomtatótípus. Előnye az egyszerű, olcsó konstrukció, a többpéldányos nyomtatás. Lehetővé teszi az egyidejű másolatok létrehozását többpéldányos papírt alkalmazva. Hátránya a zajos, némely esetben lassú, gyenge minőségű nyomtatás. Nem ütő (non impact) nyomtatók: A nem ütő nyomtatók esetében a tinta vagy a festék felvitele és rögzítése történik fújással, olvasztással, nagy nyomású hengerléssel. E nyomtatók csendes működésűek, de egyidejűleg csak egy nyomat keletkezhet, több példány nyomtatása csak egymás után lehetséges. A nyomtatási minőség jobb mint az ütő nyomtatóknál. 21

22 A papírra apró tűk szurkálják a festékszalagot. (A 7-9 v 24 tű egy oszlopban helyezkedik el.) Működés közben a fej adott sebességgel halad el a festékszalag előtt. Amikor karakter kirajzolása szükséges, a tűkre kalapácsok ütnek rá, és a tűk a festékes szalagon keresztül nyomot hagynak a papíron. A szalag a papír és a tűk között fut. egy karakterre eső pontok számának növelésével és pontos elhelyezésével jó minőségű karakterkép állhat elő. olcsó, a nyomtatás költsége itt a legalacsonyabb alkalmas több példányos nyomtatásra is de általában 1 színű (fekete) szöveghez alkalmas 22

23 Apró porlasztókon át finom tintacseppeket juttat a papírra tintapatron(ok)ból. (Ezek a pontok kisebbek, mint a tűmátrixnyomtató esetén, de nagyobbak, mint a lézernyomtatónál.) Nem ütő, mátrix elvű nyomtató. Csak 1 példányos nyomtatásra alkalmas. Több pontot alkalmaz mint a mátrix, ezért szebb a képe. Színes, fotó minőségű nyomtatásra is alkalmas. A kép felbontását az egy hüvelyken (inch) elhelyezkedő pontok számával adják meg. (DPI: Dot Per Inch) Az eszköz olcsó, de az üzemeltetése drága (patronok). Egy teli patronnal kb szöveges oldal kinyomtatása lehetséges. Viszonylag lassú. 23

24 Nem ütő, mátrix elvű nyomtató. Gyors (legalább 4-6 lap/perc), üzemeltetése olcsó, de a készülék drága. A fénymásolóhoz hasonló elvű. (Gyenge lézersugárral a számítógép irányításával elektromosan feltöltött henger felületére rajzolja pontokból a jeleket és a grafikákat. A koncentrált fény hatására a megfelelő helyen megszűnik a henger felszínének töltése. A műanyag alapú festékpor a töltéssel rendelkező helyeken a forgódobra tapad, majd onnan a hozzásimuló papírra átragad, amelyre pedig mintegy 200 Celsius fokos hőmérsékleten ráégeti egy mángorlószerű hengerpár.) A nyomtatás minősége fekete-fehér nyomtatás esetében a tintasugaras nyomtatókéval közel azonos. (minimum 600 dpi felbontás) A színes változatnál a készülék, és az üzemeltetés is drága. 24

25 speciális papírtekercset, ún. hőpapírt használ. (Ennek az a tulajdonsága, hogy a fehér bevonata hő hatására megfeketedik. Ennek a papírnak nyomódik neki az írófej. A fejen a képpontoknak megfelelő kis ellenállások helyezkednek el. Ott ahol az ellenállást elektromos árammal melegítik, ott a papír megfeketedik. A fej a mátrixnyomtatókhoz hasonlóan mozoghat jobbra balra, de lehet fix is, ekkor azonban a papírt teljes szélességében le kell fedni.) Kisteljesítményű változatai ideálisak különféle egyszer használatos bizonylatok (pl. blokkok, belépőjegyek) nyomtatására. Pénztárgépekben, faxkészülékekben is vannak. Előnye a nagy élettartam és a végtelen színezőanyag. Hátránya a hozzávaló papír viszonylag drága, minősége gyenge, hőmérséklet és napfény ellen védeni kell a kinyomtatott dokumentumot. 25

26 a rajzgéppel vektorgrafikákat lehet papírra rajzolni. A rajzgép egy tollat mozgat a papíron. A rajzgépeket nagyméretű műszaki rajzok (CAD) papírra vitelénél, a számítógépes tervezésben használják. [egyre inkább felváltják őket az univerzális nyomtatók, amelyek már elegendően nagy méretben (A0, roll) is képesek a nyomtatásra.] 26

27 Helytakarékos eszközök, amik képesek négy funkciót nyomtatás, másolás, szkennelés, faxolás) ellátni vezetékes és vezeték nélküli hálózatba kötve is. 27

28 1. Kapacitás: Maximálisan tárolható adatmennyiség Kbyte, Mbyte-ban megadva. 2. Hozzáférési idő: Mennyi egy teljes írásolvasási művelet ideje (millisecundumban megadva) 3. A háttértárak jósága függ a meghajtó teljesítményétől is. 28

29 1. Feladat szerint: a) Operatív memória b) Háttértárolók: általában nagy mennyiségű adat árammentes állapotban történő tárolására szolgálnak Általában lényegesen lassabbak az operatív memóriánál Mentéskor ide kerülnek az adatok. Pl. merevlemez (winchester, HDD), hajlékonylemezes egységek (floppyk), CD eszközök, szalagos egységek (DAT, sreamer), flash memóriák (pendrive) 29

30 2. Tárolási elv szerint a) Elektronikus (félvezetős) memóriák: integrált áramkörökben (IC) található, nagy sebességű memóriák Operatív memóriának (RAM? ROM) Háttértárolónak (flash memóriák) használjuk Ilyen tárolót tartalmaznak a különböző kártyák (videókártya, hangkártya stb.) b) Mágneses elvű memóriák: a mágnesezhető adathordozókra (lemez vagy szalag) az író-olvasó fej írja fel az adatokat, vagy olvassa le azokat. Ide tartoznak: merevlemezek (winchester) hajlékonylemezek (floppy) szalagos egységek ( streamer, DAT) c) Optikai elvű memóriák: az adatokat a lemezekről lézerfény segítségével olvassa ki és írja fel a meghajtó. CD, DVD 30

31 3. Adathozzáférés szerint: a) Véletlen (közvetlen) elérésű tárak: az adatok elérési ideje független az adatok tárolási sorrendjétől. Pl. RAM, ROM, CD, DVD, merevlemez, hajlékonylemez b) Soros (szekvenciális) elérésű tárak: az adatok elérési ideje függ az adatok tárolási sorrendjétől. Ide tartoznak: szalagos egységek (streamer, DAT) 31

32 Olyan írható-olvasható memóriák, amelyeknek az adatok megőrzéséhez nincs szükségük áramforrásra. (EEPROM típusúak, tehát elektromosan törölhetőek, újraírhatóak) Változataik: a) Korszerű alaplapokon flash memóriában tárolódik a BIOS, hogy frissíthető legyen. b) Pendrive-okban c) Memóriakártyák formájában 32

33 USB kapun csatlakoztatható, kis méretű, hordozható tárolóeszköz. A mai operációs rendszerek azonnal felismerik. Nem tartalmaz mozgó alkatrészeket, ezért ellenálló a környezeti hatásokkal szemben. Kapacitása dinamikusan nő. 1 USB-csatlakozó 2 USB-vezérlőmodul 3 Ellenőrző pontok 4 Flash-csip 5 Kvarc-oszcillátor 6 LED 7 Írásvédelmi kapcsoló 8 Egy második memóriachip helye 33

34 Olyan eszközökhöz fejlesztették ki, amelyek rezgésnek, ütődésnek, szennyeződésnek lehetnek kitéve. Méretük és tömegük kicsi. Nincs bennük mozgó alkatrész, ezért nem fordulhat elő mechanikus hiba. Hátrányuk: szabványuk nem egységes. Előfordulásuk: digitális fényképezőgépekben, videokamerákban, mobiltelefonokban, MP3 lejátszókban, PDA-kban, diktafonokban, játékkonzolokban,. Pl. Smart Media Card, Compact Flash Card, Multi Media Card (MMC), Secure Digital (SD) Egy normál méretű SD kártya 32 MB kapacitású SmartMedia memóriakártya 34

35 1. Merevlemez (Winchester, HDD = Hard Disc Drive) 2. Hajlékony lemez (Floppy, FDD = Floppy Disc Drive Mindkét típus kör alakú lemez(ek)ből áll, melyek forognak tengelyük körül, felületük mágnesezhető anyaggal van bevonva. Az író-olvasó fej sugárirányú mozgást végez, így minden pont elérhetővé válik. 35

36 Szerkezetük: A lemezeken (korongok) az adatok koncentrikus körökben helyezkednek el. Ezeket a koncentrikus köröket sávoknak hívjuk. A sávokat szektorokra osztották. (1-1 szektor 512 byte adatot tartalmaz általában.) 36

37 Általában 2 vagy több fémkorongból áll, ami egy légmentesen lezárt egységben van. Nem szabad kinyitni, mert a bejutó por károsíthatja az adatokat. A lemezek állandó forgásban vannak a gép kikapcsolásáig. Óvakodni kell a működő meghajtó rázásától, ütögetésétől, mivel a lemez felett lebegő fej hozzáütődhet a lemezhez, és károsíthatja azt. Kapacitása: Néhány 10 MB-tól néhány 100 GB. Mobil Rack: egy fiókhoz hasonlóan tárolja a lemezegységet, így az könnyen kivehető és szállítható. A winchestert particionálhatjuk, az így keletkezett partíciók úgy kezelhetők, mintha önálló HDD-k lennének. (Ennek fontossága az, hogy 1 partíción csak 1 operációs rendszer lehetséges általában) 37

38 Kis mennyiségű adat tárolására használjuk. Nem túl biztonságosak. Hamar megsérülhetnek. Adatok elérése lassú. Előnyük azonban, hogy a rajtuk lévő programok és állományok könnyen átvihetők egyik gépről a másikra. Méretük 3,5" inc. Kapacitásuk: 1,44 Mbyte Elavulttá váltak. 38

39 Zip drive a:drive szalagos egységek: streamer DAT 39

40 Nagy mennyiségű adat tárolására alkalmasak. Többnyire zene, kép, videofilm vagy multimédiás anyagok tárolására használatosak. CD=Compact Disc (összetett, többcélú lemez) DVD=Digital Versatile Disc (Sokoldalú digitális lemez) Az adatok spirálvonal mentén helyezkednek el. Ez lehetővé teszi a különböző méretű lemezek használatát: 12 cm, 8 cm 40

41 Kapacitás: nagy mennyiségű adat tárolható rajta. CD: Hagyományos: 650 MB adat vagy 74 perc hangfelvétel Újabb: 700 MB, 80 perc (800 MB, 90 perc is van) DVD: 4,7 GB 17 GB élettartam: az optikai tárolók élettartamát évtizedekben mérik. ár: az optikai adathordozó előállítási költsége általában alacsony, az árat lényegében a lemezen lévő programok, adatok, zeneszámok és egyéb információk piaci értéke határozza meg, ami mellett az előállítási költség eltörpül. hordozhatóság: a használaton kívüli lemezt zárt helyen tárolhatjuk, kompakt mérete miatt könnyen magunkkal vihetjük és másik gépen azonnal használatba vehetjük. 41

42 Az írás és olvasás lézersugárral történik A lemez felületén található fényvisszaverő rétegből és bemélyedésekből az olvasófejből kiinduló lézersugár különbözőképpen verődik vissza. a visszavert fényt érzékeli, és alakítja vissza adatokká. 42

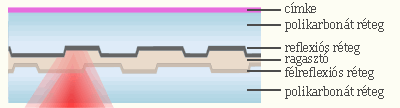

43 Külsőre nagyon hasonlít a CD-lemezhez, de nagyobb a tárolási kapacitása Ennek okai: Nagyobb adatsűrűség (7-szer akkora, mint a CD) a DVD-lemez két lemezből, összeragasztással készül, és akár mindkét oldalán tárolhat adatokat. egy-egy oldalán két felvételi réteg alakítható ki. 43

44 Az oldalak és rétegek számának kombinálásából jött létre a négy DVDszabvány: DVD5: egyoldalas, egyrétegű lemez, a kapacitása 4,7 GB. DVD9: egyoldalas, kétrétegű lemez, a kapacitása 8,54 GB DVD10: kétoldalas, oldalanként egy rétegű lemez, a kapacitása 9,4 GB. DVD18: kétoldalas, oldalanként két rétegű lemez, a kapacitása 17,08 GB Újabb technológiák alkalmazásával egyre nagyobb kapacitású eszközöket készítenek. (pl. kék lézer használata, holografikus adatrögzítésű eszközök) 44

45 CD-ROM, DVD-ROM: csak olvasható CD-R, DVD-R: egyszer írható rá CD-RW, DVD-RW: törölhető és újraírható (kb szer) (DVD-RAM: nagyobb élettartamú, több szer írható, régebbieket tokkal együtt kellett behelyezni a meghajtóba) 45

46 A lemezek sérülékenyek! Óvni kell a karcolásoktól! A lakkrétegre csak filctollal írjunk! A rátapadt szennyeződéseket vízzel és puha ronggyal, vagy speciális tisztítóval távolítsuk el! A lemezeknek árt a magas hőmérséklet is. 46
