1 KAPELLA Menetvonal-igénylő informatikai rendszer Verzió: Tartalomjegyzék Bevezető... 2 A program működéséhez szükséges beállítások... 3 Főmenü... 4 Megrendelés felvitele... 7 Katalógus menetvonalak felajánlása Menetvonal-igények lekérdezése Igények felvitele meglévő igények alapulvételével Pályavasúti-, és veszélyhelyzeti kapacitáskorlátozási igények benyújtása Pályavasúti kapacitásigények (vágányzár) lekérdezése Menetvonalak visszavonása veszélyhelyzeti kapacitáskorlátozás miatt Pályavasúti szolgáltatások elbírálása Vonatszámok megadása pályavasút által További műveletek a menetvonal-igényekkel kapcsolatban Üzletmenet folytonossága Hibabejelentés, segítségnyújtás oldal

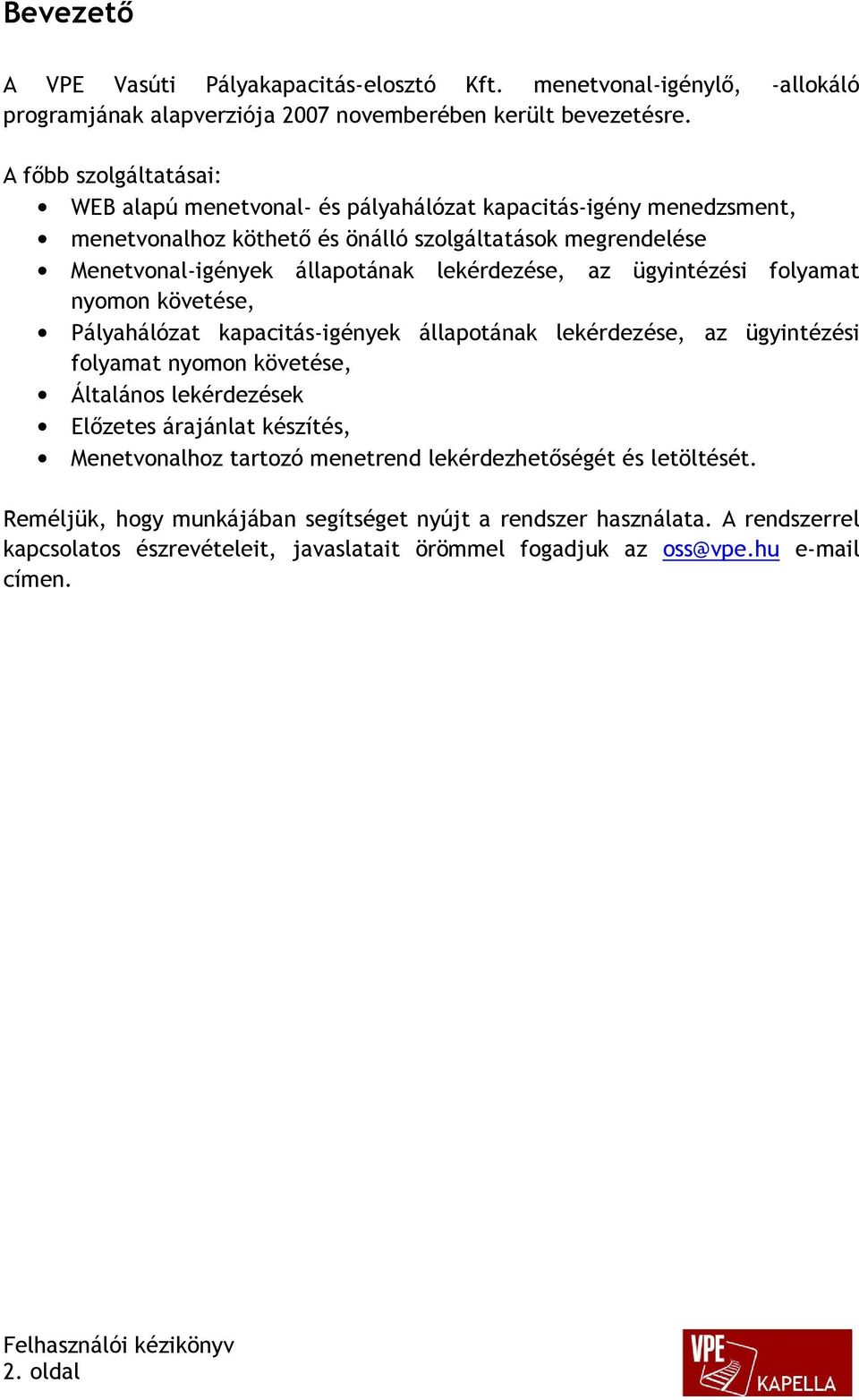

2 Bevezető A VPE Vasúti Pályakapacitás-elosztó Kft. menetvonal-igénylő, -allokáló programjának alapverziója 2007 novemberében került bevezetésre. A főbb szolgáltatásai: WEB alapú menetvonal- és pályahálózat kapacitás-igény menedzsment, menetvonalhoz köthető és önálló szolgáltatások megrendelése Menetvonal-igények állapotának lekérdezése, az ügyintézési folyamat nyomon követése, Pályahálózat kapacitás-igények állapotának lekérdezése, az ügyintézési folyamat nyomon követése, Általános lekérdezések Előzetes árajánlat készítés, Menetvonalhoz tartozó menetrend lekérdezhetőségét és letöltését. Reméljük, hogy munkájában segítséget nyújt a rendszer használata. A rendszerrel kapcsolatos észrevételeit, javaslatait örömmel fogadjuk az oss@vpe.hu címen. 2. oldal

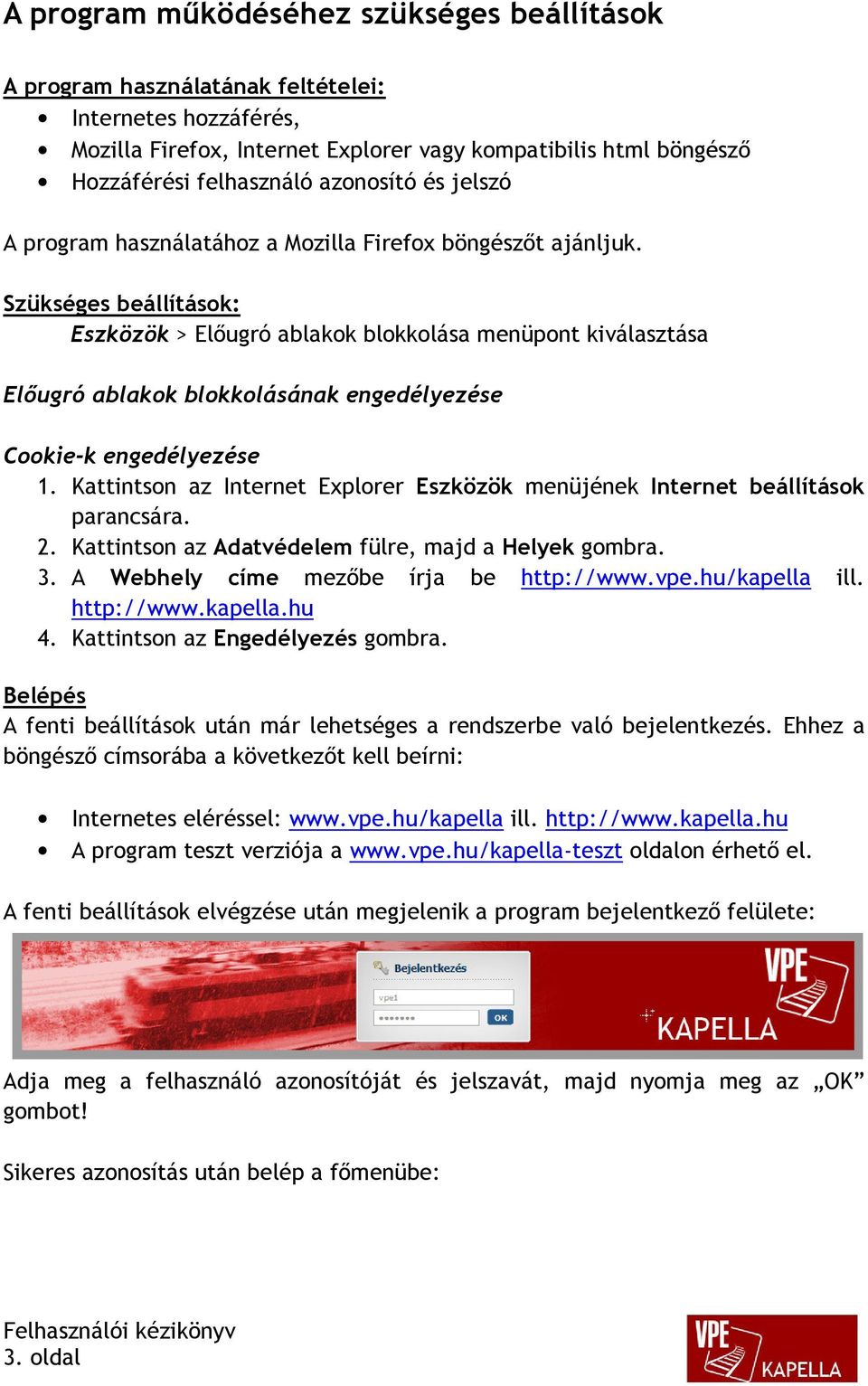

3 A program működéséhez szükséges beállítások A program használatának feltételei: Internetes hozzáférés, Mozilla Firefox, Internet Explorer vagy kompatibilis html böngésző Hozzáférési felhasználó azonosító és jelszó A program használatához a Mozilla Firefox böngészőt ajánljuk. Szükséges beállítások: Eszközök > Előugró ablakok blokkolása menüpont kiválasztása Előugró ablakok blokkolásának engedélyezése Cookie-k engedélyezése 1. Kattintson az Internet Explorer Eszközök menüjének Internet beállítások parancsára. 2. Kattintson az Adatvédelem fülre, majd a Helyek gombra. 3. A Webhely címe mezőbe írja be ill Kattintson az Engedélyezés gombra. Belépés A fenti beállítások után már lehetséges a rendszerbe való bejelentkezés. Ehhez a böngésző címsorába a következőt kell beírni: Internetes eléréssel: ill. A program teszt verziója a oldalon érhető el. A fenti beállítások elvégzése után megjelenik a program bejelentkező felülete: Adja meg a felhasználó azonosítóját és jelszavát, majd nyomja meg az OK gombot! Sikeres azonosítás után belép a főmenübe: 3. oldal

4 A biztonságos használat érdekében legalább 3 havonta, új azonosító esetén az első bejelentkezés során változtassa meg a VPE Kft. ügyfélszolgálatától kapott jelszót! Ez a főmenü Adminisztráció - Jelszó változtatás menüpontja alatt végezhető el. A belépéssel kapcsolatos problémák esetén az alábbi elérhetőségek valamelyikén kérhet segítséget: oss@vpe.hu Tel: vagy Vasúti: vagy Főmenü A sikeres bejelentkezés után az alábbi menüpontok közül választhat: 4. oldal

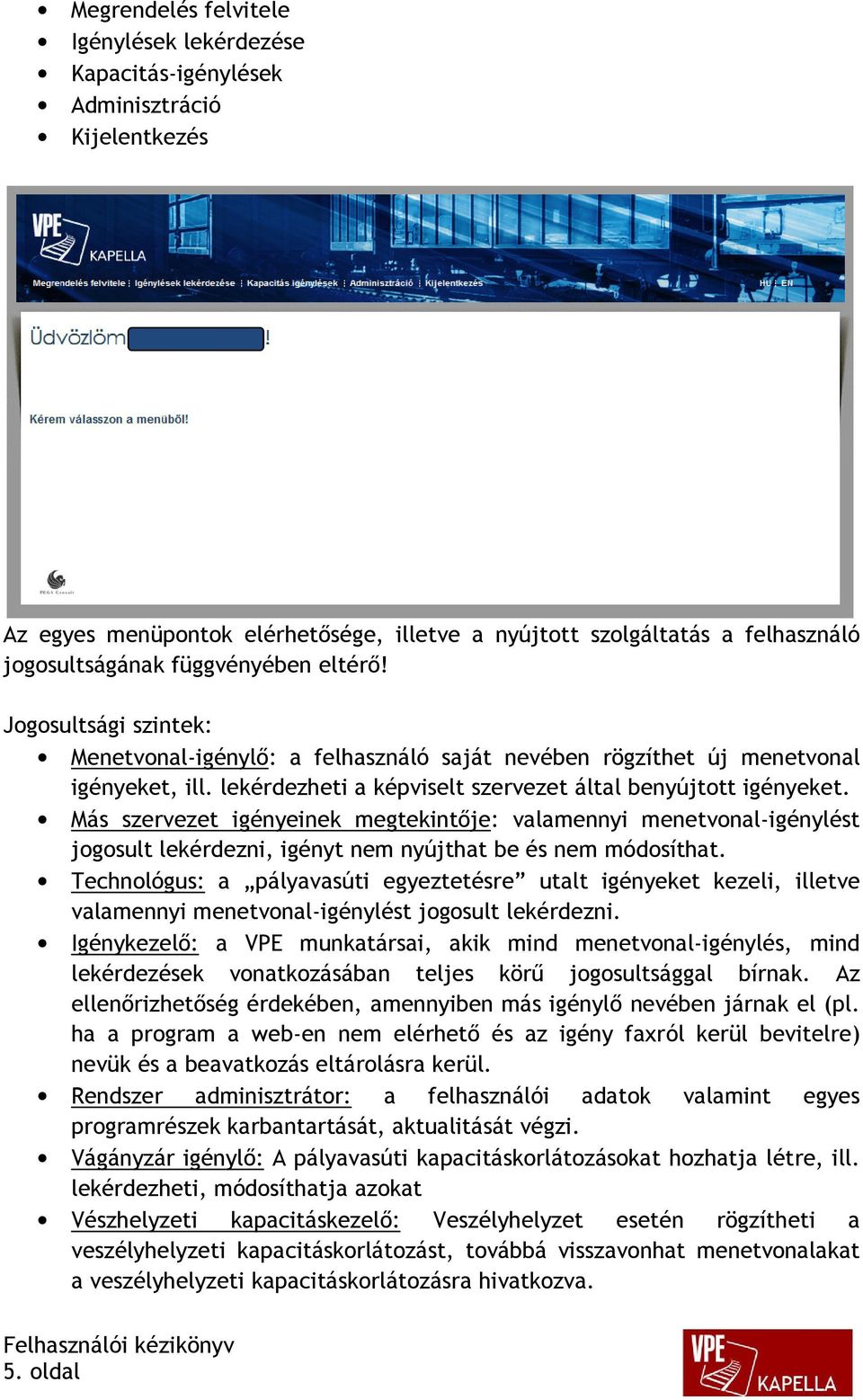

5 Megrendelés felvitele Igénylések lekérdezése Kapacitás-igénylések Adminisztráció Kijelentkezés Az egyes menüpontok elérhetősége, illetve a nyújtott szolgáltatás a felhasználó jogosultságának függvényében eltérő! Jogosultsági szintek: Menetvonal-igénylő: a felhasználó saját nevében rögzíthet új menetvonal igényeket, ill. lekérdezheti a képviselt szervezet által benyújtott igényeket. Más szervezet igényeinek megtekintője: valamennyi menetvonal-igénylést jogosult lekérdezni, igényt nem nyújthat be és nem módosíthat. Technológus: a pályavasúti egyeztetésre utalt igényeket kezeli, illetve valamennyi menetvonal-igénylést jogosult lekérdezni. Igénykezelő: a VPE munkatársai, akik mind menetvonal-igénylés, mind lekérdezések vonatkozásában teljes körű jogosultsággal bírnak. Az ellenőrizhetőség érdekében, amennyiben más igénylő nevében járnak el (pl. ha a program a web-en nem elérhető és az igény faxról kerül bevitelre) nevük és a beavatkozás eltárolásra kerül. Rendszer adminisztrátor: a felhasználói adatok valamint egyes programrészek karbantartását, aktualitását végzi. Vágányzár igénylő: A pályavasúti kapacitáskorlátozásokat hozhatja létre, ill. lekérdezheti, módosíthatja azokat Vészhelyzeti kapacitáskezelő: Veszélyhelyzet esetén rögzítheti a veszélyhelyzeti kapacitáskorlátozást, továbbá visszavonhat menetvonalakat a veszélyhelyzeti kapacitáskorlátozásra hivatkozva. 5. oldal

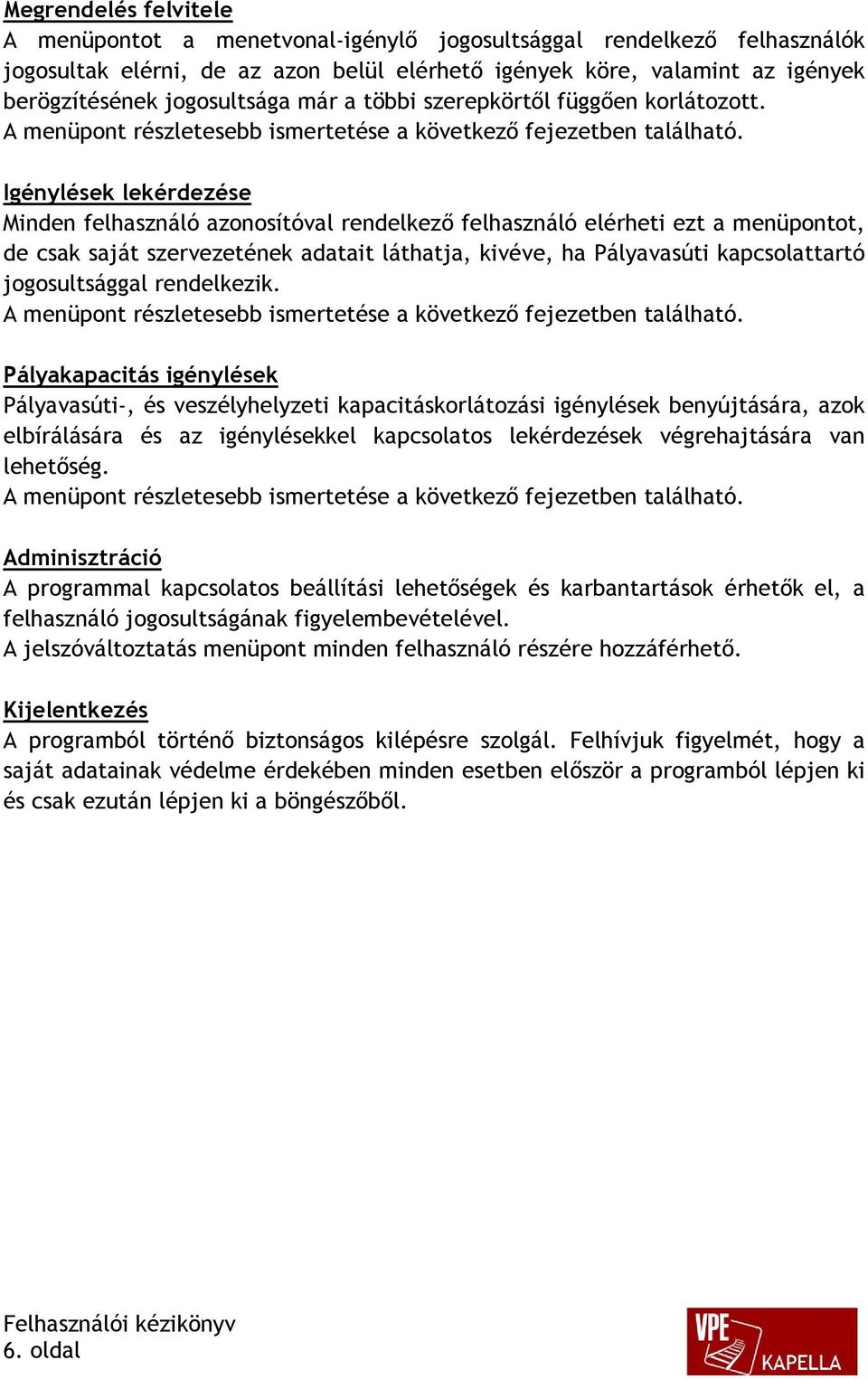

6 Megrendelés felvitele A menüpontot a menetvonal-igénylő jogosultsággal rendelkező felhasználók jogosultak elérni, de az azon belül elérhető igények köre, valamint az igények berögzítésének jogosultsága már a többi szerepkörtől függően korlátozott. A menüpont részletesebb ismertetése a következő fejezetben található. Igénylések lekérdezése Minden felhasználó azonosítóval rendelkező felhasználó elérheti ezt a menüpontot, de csak saját szervezetének adatait láthatja, kivéve, ha Pályavasúti kapcsolattartó jogosultsággal rendelkezik. A menüpont részletesebb ismertetése a következő fejezetben található. Pályakapacitás igénylések Pályavasúti-, és veszélyhelyzeti kapacitáskorlátozási igénylések benyújtására, azok elbírálására és az igénylésekkel kapcsolatos lekérdezések végrehajtására van lehetőség. A menüpont részletesebb ismertetése a következő fejezetben található. Adminisztráció A programmal kapcsolatos beállítási lehetőségek és karbantartások érhetők el, a felhasználó jogosultságának figyelembevételével. A jelszóváltoztatás menüpont minden felhasználó részére hozzáférhető. Kijelentkezés A programból történő biztonságos kilépésre szolgál. Felhívjuk figyelmét, hogy a saját adatainak védelme érdekében minden esetben először a programból lépjen ki és csak ezután lépjen ki a böngészőből. 6. oldal

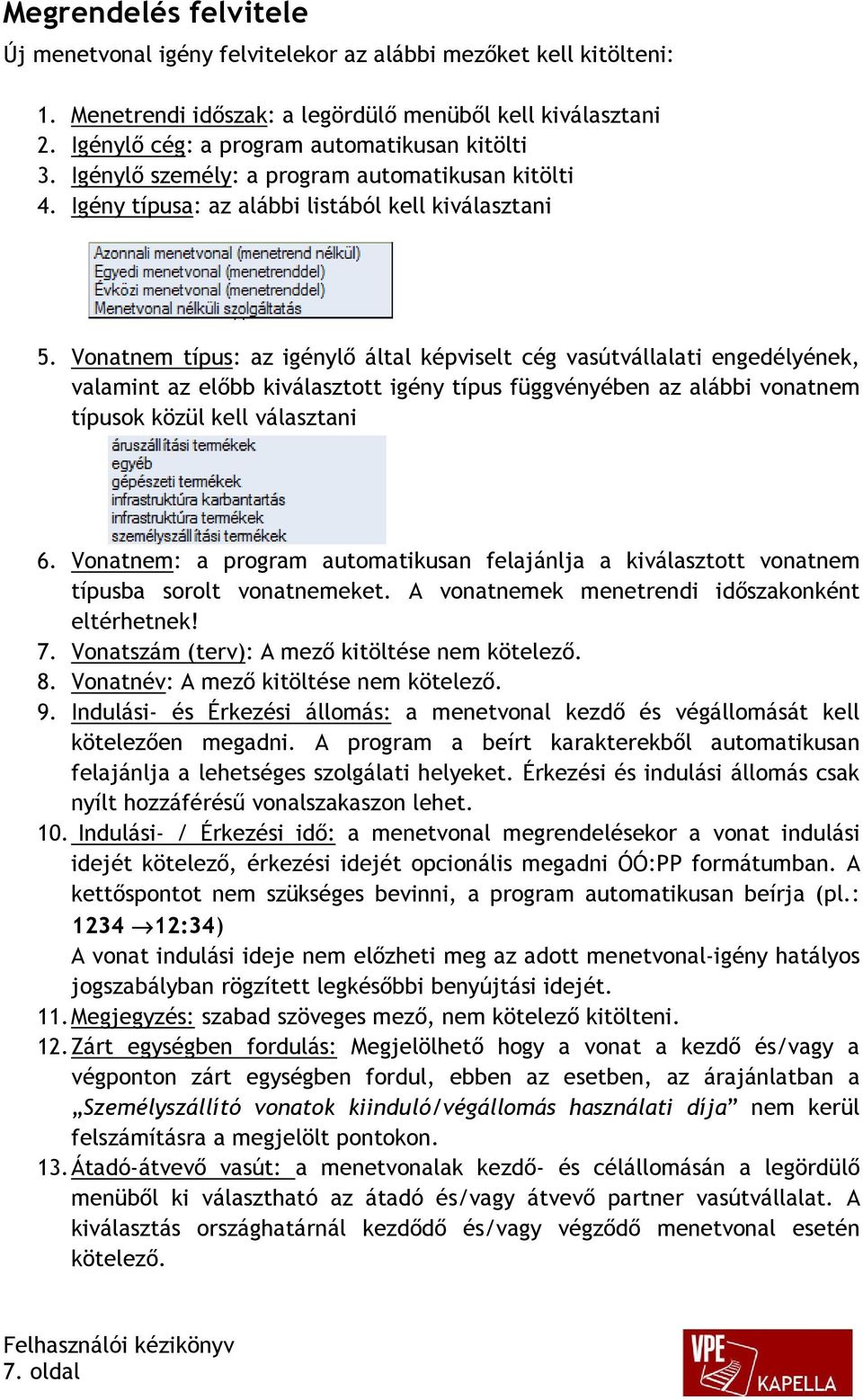

7 Megrendelés felvitele Új menetvonal igény felvitelekor az alábbi mezőket kell kitölteni: 1. Menetrendi időszak: a legördülő menüből kell kiválasztani 2. Igénylő cég: a program automatikusan kitölti 3. Igénylő személy: a program automatikusan kitölti 4. Igény típusa: az alábbi listából kell kiválasztani 5. Vonatnem típus: az igénylő által képviselt cég vasútvállalati engedélyének, valamint az előbb kiválasztott igény típus függvényében az alábbi vonatnem típusok közül kell választani 6. Vonatnem: a program automatikusan felajánlja a kiválasztott vonatnem típusba sorolt vonatnemeket. A vonatnemek menetrendi időszakonként eltérhetnek! 7. Vonatszám (terv): A mező kitöltése nem kötelező. 8. Vonatnév: A mező kitöltése nem kötelező. 9. Indulási- és Érkezési állomás: a menetvonal kezdő és végállomását kell kötelezően megadni. A program a beírt karakterekből automatikusan felajánlja a lehetséges szolgálati helyeket. Érkezési és indulási állomás csak nyílt hozzáférésű vonalszakaszon lehet. 10. Indulási- / Érkezési idő: a menetvonal megrendelésekor a vonat indulási idejét kötelező, érkezési idejét opcionális megadni ÓÓ:PP formátumban. A kettőspontot nem szükséges bevinni, a program automatikusan beírja (pl.: :34) A vonat indulási ideje nem előzheti meg az adott menetvonal-igény hatályos jogszabályban rögzített legkésőbbi benyújtási idejét. 11. Megjegyzés: szabad szöveges mező, nem kötelező kitölteni. 12. Zárt egységben fordulás: Megjelölhető hogy a vonat a kezdő és/vagy a végponton zárt egységben fordul, ebben az esetben, az árajánlatban a Személyszállító vonatok kiinduló/végállomás használati díja nem kerül felszámításra a megjelölt pontokon. 13. Átadó-átvevő vasút: a menetvonalak kezdő- és célállomásán a legördülő menüből ki választható az átadó és/vagy átvevő partner vasútvállalat. A kiválasztás országhatárnál kezdődő és/vagy végződő menetvonal esetén kötelező. 7. oldal

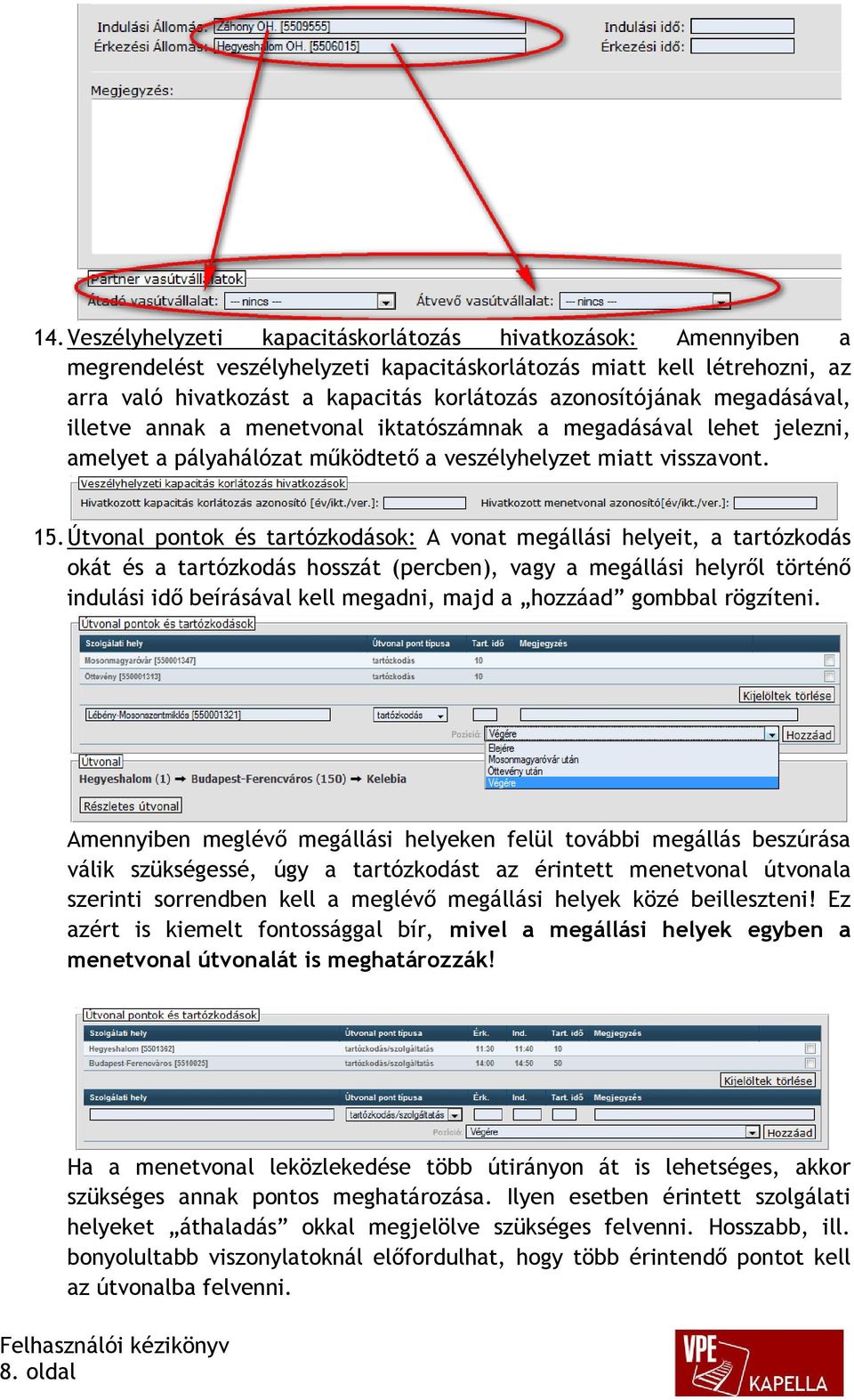

8 14. Veszélyhelyzeti kapacitáskorlátozás hivatkozások: Amennyiben a megrendelést veszélyhelyzeti kapacitáskorlátozás miatt kell létrehozni, az arra való hivatkozást a kapacitás korlátozás azonosítójának megadásával, illetve annak a menetvonal iktatószámnak a megadásával lehet jelezni, amelyet a pályahálózat működtető a veszélyhelyzet miatt visszavont. 15. Útvonal pontok és tartózkodások: A vonat megállási helyeit, a tartózkodás okát és a tartózkodás hosszát (percben), vagy a megállási helyről történő indulási idő beírásával kell megadni, majd a hozzáad gombbal rögzíteni. Amennyiben meglévő megállási helyeken felül további megállás beszúrása válik szükségessé, úgy a tartózkodást az érintett menetvonal útvonala szerinti sorrendben kell a meglévő megállási helyek közé beilleszteni! Ez azért is kiemelt fontossággal bír, mivel a megállási helyek egyben a menetvonal útvonalát is meghatározzák! Ha a menetvonal leközlekedése több útirányon át is lehetséges, akkor szükséges annak pontos meghatározása. Ilyen esetben érintett szolgálati helyeket áthaladás okkal megjelölve szükséges felvenni. Hosszabb, ill. bonyolultabb viszonylatoknál előfordulhat, hogy több érintendő pontot kell az útvonalba felvenni. 8. oldal

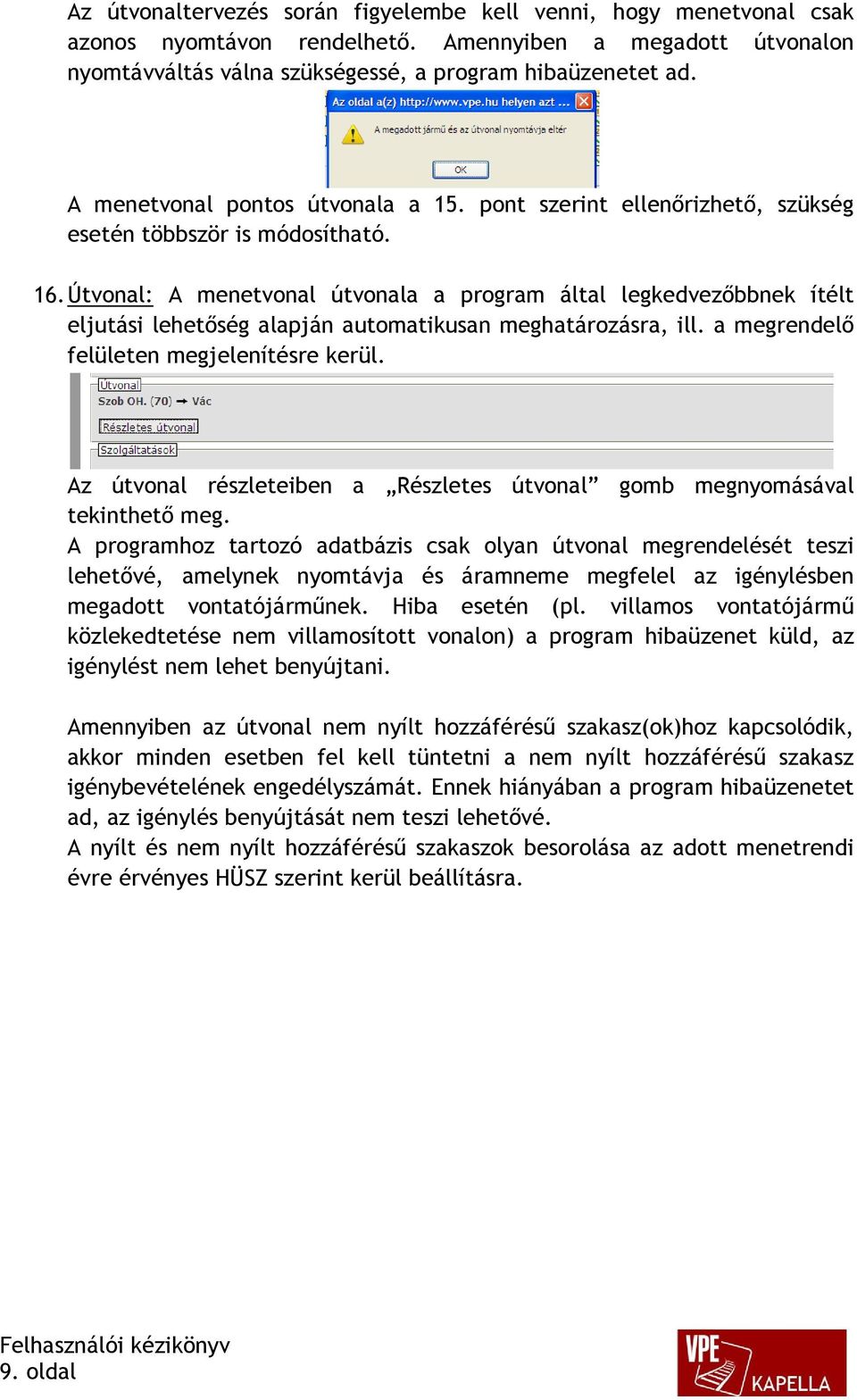

9 Az útvonaltervezés során figyelembe kell venni, hogy menetvonal csak azonos nyomtávon rendelhető. Amennyiben a megadott útvonalon nyomtávváltás válna szükségessé, a program hibaüzenetet ad. A menetvonal pontos útvonala a 15. pont szerint ellenőrizhető, szükség esetén többször is módosítható. 16. Útvonal: A menetvonal útvonala a program által legkedvezőbbnek ítélt eljutási lehetőség alapján automatikusan meghatározásra, ill. a megrendelő felületen megjelenítésre kerül. Az útvonal részleteiben a Részletes útvonal gomb megnyomásával tekinthető meg. A programhoz tartozó adatbázis csak olyan útvonal megrendelését teszi lehetővé, amelynek nyomtávja és áramneme megfelel az igénylésben megadott vontatójárműnek. Hiba esetén (pl. villamos vontatójármű közlekedtetése nem villamosított vonalon) a program hibaüzenet küld, az igénylést nem lehet benyújtani. Amennyiben az útvonal nem nyílt hozzáférésű szakasz(ok)hoz kapcsolódik, akkor minden esetben fel kell tüntetni a nem nyílt hozzáférésű szakasz igénybevételének engedélyszámát. Ennek hiányában a program hibaüzenetet ad, az igénylés benyújtását nem teszi lehetővé. A nyílt és nem nyílt hozzáférésű szakaszok besorolása az adott menetrendi évre érvényes HÜSZ szerint kerül beállításra. 9. oldal

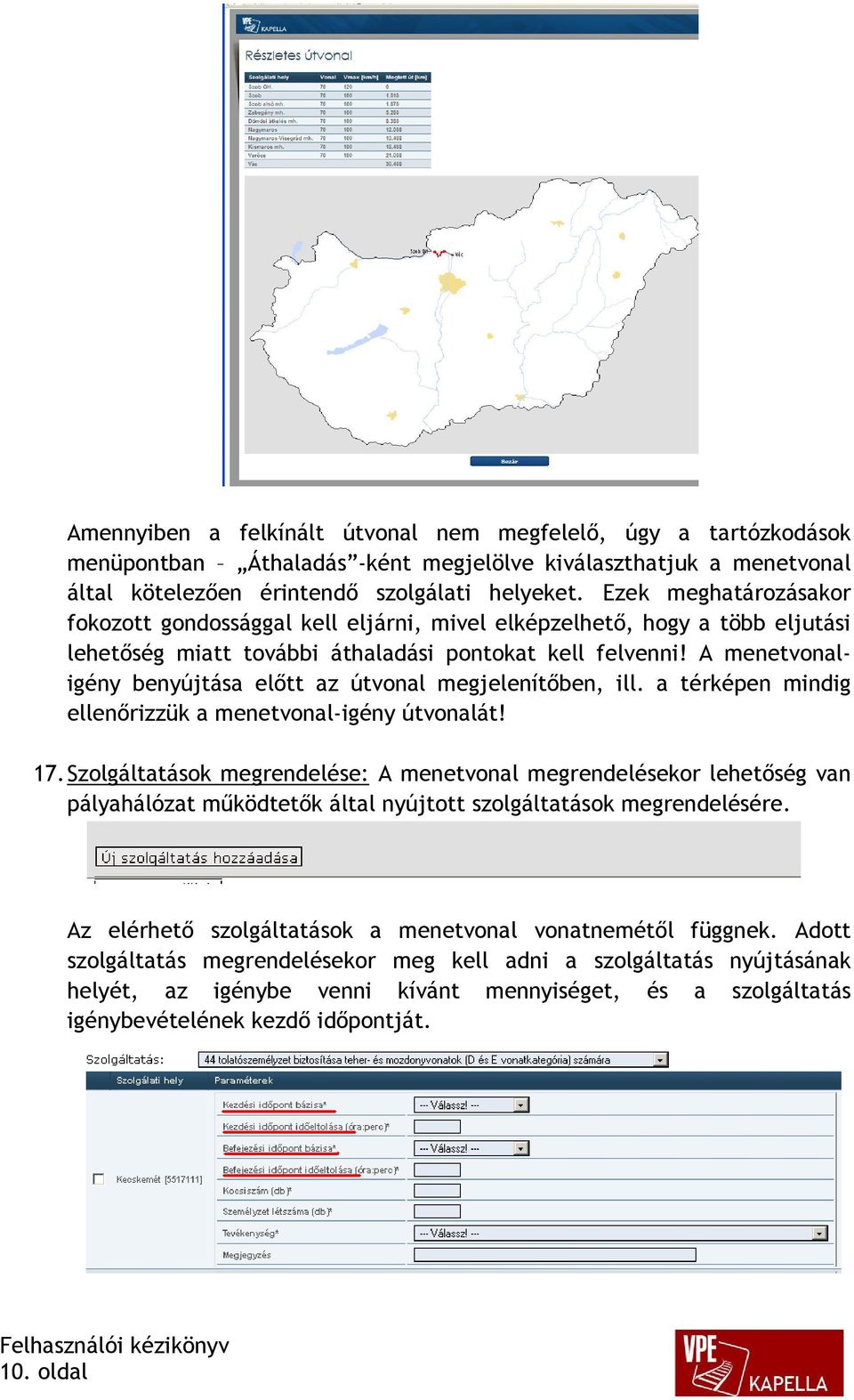

10 Amennyiben a felkínált útvonal nem megfelelő, úgy a tartózkodások menüpontban Áthaladás -ként megjelölve kiválaszthatjuk a menetvonal által kötelezően érintendő szolgálati helyeket. Ezek meghatározásakor fokozott gondossággal kell eljárni, mivel elképzelhető, hogy a több eljutási lehetőség miatt további áthaladási pontokat kell felvenni! A menetvonaligény benyújtása előtt az útvonal megjelenítőben, ill. a térképen mindig ellenőrizzük a menetvonal-igény útvonalát! 17. Szolgáltatások megrendelése: A menetvonal megrendelésekor lehetőség van pályahálózat működtetők által nyújtott szolgáltatások megrendelésére. Az elérhető szolgáltatások a menetvonal vonatnemétől függnek. Adott szolgáltatás megrendelésekor meg kell adni a szolgáltatás nyújtásának helyét, az igénybe venni kívánt mennyiséget, és a szolgáltatás igénybevételének kezdő időpontját. 10. oldal

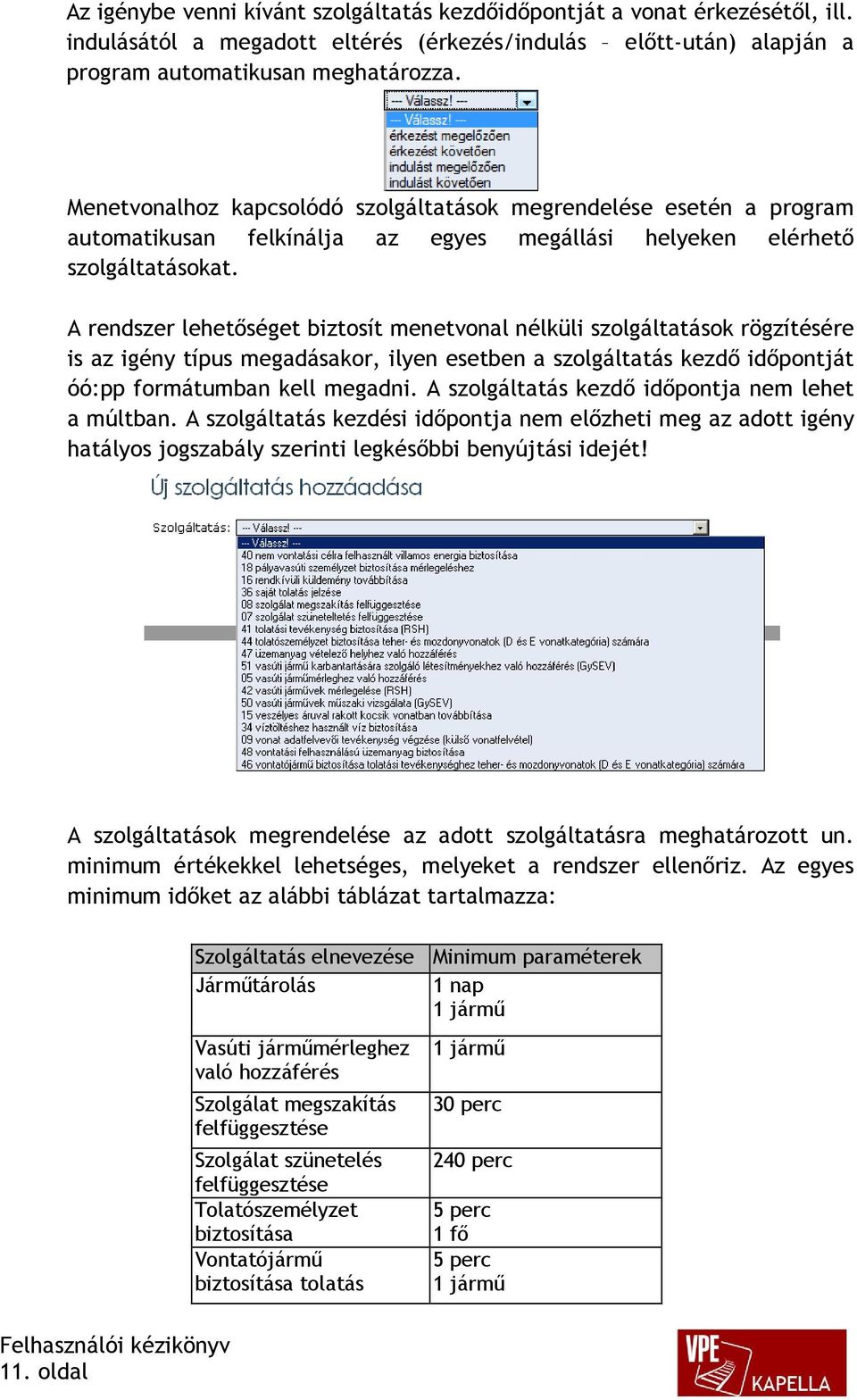

11 Az igénybe venni kívánt szolgáltatás kezdőidőpontját a vonat érkezésétől, ill. indulásától a megadott eltérés (érkezés/indulás előtt-után) alapján a program automatikusan meghatározza. Menetvonalhoz kapcsolódó szolgáltatások megrendelése esetén a program automatikusan felkínálja az egyes megállási helyeken elérhető szolgáltatásokat. A rendszer lehetőséget biztosít menetvonal nélküli szolgáltatások rögzítésére is az igény típus megadásakor, ilyen esetben a szolgáltatás kezdő időpontját óó:pp formátumban kell megadni. A szolgáltatás kezdő időpontja nem lehet a múltban. A szolgáltatás kezdési időpontja nem előzheti meg az adott igény hatályos jogszabály szerinti legkésőbbi benyújtási idejét! A szolgáltatások megrendelése az adott szolgáltatásra meghatározott un. minimum értékekkel lehetséges, melyeket a rendszer ellenőriz. Az egyes minimum időket az alábbi táblázat tartalmazza: Szolgáltatás elnevezése Minimum paraméterek Járműtárolás 1 nap 1 jármű Vasúti járműmérleghez való hozzáférés Szolgálat megszakítás felfüggesztése Szolgálat szünetelés felfüggesztése Tolatószemélyzet biztosítása Vontatójármű biztosítása tolatás 1 jármű 30 perc 240 perc 5 perc 1 fő 5 perc 1 jármű 11. oldal

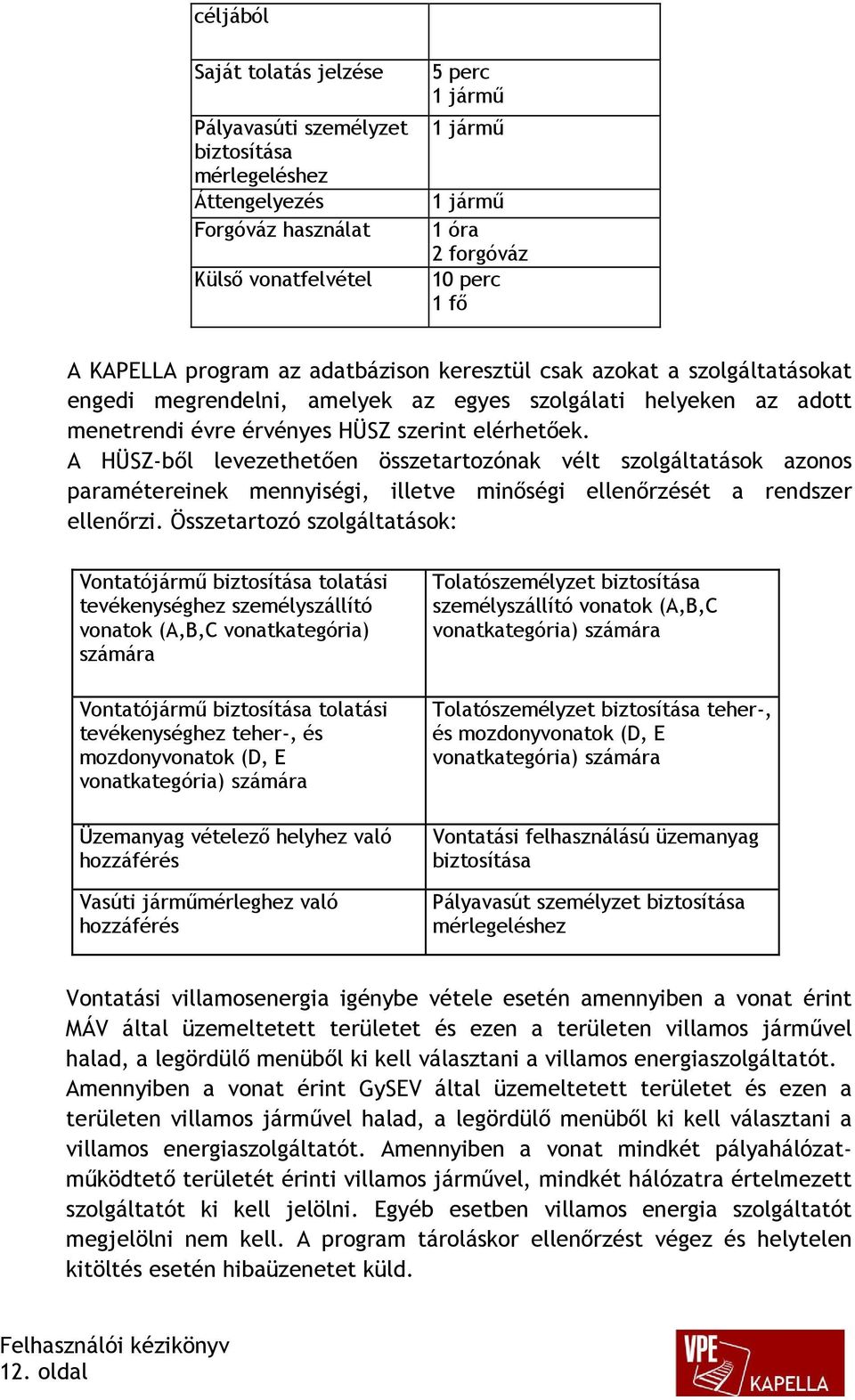

12 céljából Saját tolatás jelzése Pályavasúti személyzet biztosítása mérlegeléshez Áttengelyezés Forgóváz használat Külső vonatfelvétel 5 perc 1 jármű 1 jármű 1 jármű 1 óra 2 forgóváz 10 perc 1 fő A KAPELLA program az adatbázison keresztül csak azokat a szolgáltatásokat engedi megrendelni, amelyek az egyes szolgálati helyeken az adott menetrendi évre érvényes HÜSZ szerint elérhetőek. A HÜSZ-ből levezethetően összetartozónak vélt szolgáltatások azonos paramétereinek mennyiségi, illetve minőségi ellenőrzését a rendszer ellenőrzi. Összetartozó szolgáltatások: Vontatójármű biztosítása tolatási tevékenységhez személyszállító vonatok (A,B,C vonatkategória) számára Vontatójármű biztosítása tolatási tevékenységhez teher-, és mozdonyvonatok (D, E vonatkategória) számára Üzemanyag vételező helyhez való hozzáférés Vasúti járműmérleghez való hozzáférés Tolatószemélyzet biztosítása személyszállító vonatok (A,B,C vonatkategória) számára Tolatószemélyzet biztosítása teher-, és mozdonyvonatok (D, E vonatkategória) számára Vontatási felhasználású üzemanyag biztosítása Pályavasút személyzet biztosítása mérlegeléshez Vontatási villamosenergia igénybe vétele esetén amennyiben a vonat érint MÁV által üzemeltetett területet és ezen a területen villamos járművel halad, a legördülő menüből ki kell választani a villamos energiaszolgáltatót. Amennyiben a vonat érint GySEV által üzemeltetett területet és ezen a területen villamos járművel halad, a legördülő menüből ki kell választani a villamos energiaszolgáltatót. Amennyiben a vonat mindkét pályahálózatműködtető területét érinti villamos járművel, mindkét hálózatra értelmezett szolgáltatót ki kell jelölni. Egyéb esetben villamos energia szolgáltatót megjelölni nem kell. A program tároláskor ellenőrzést végez és helytelen kitöltés esetén hibaüzenetet küld. 12. oldal

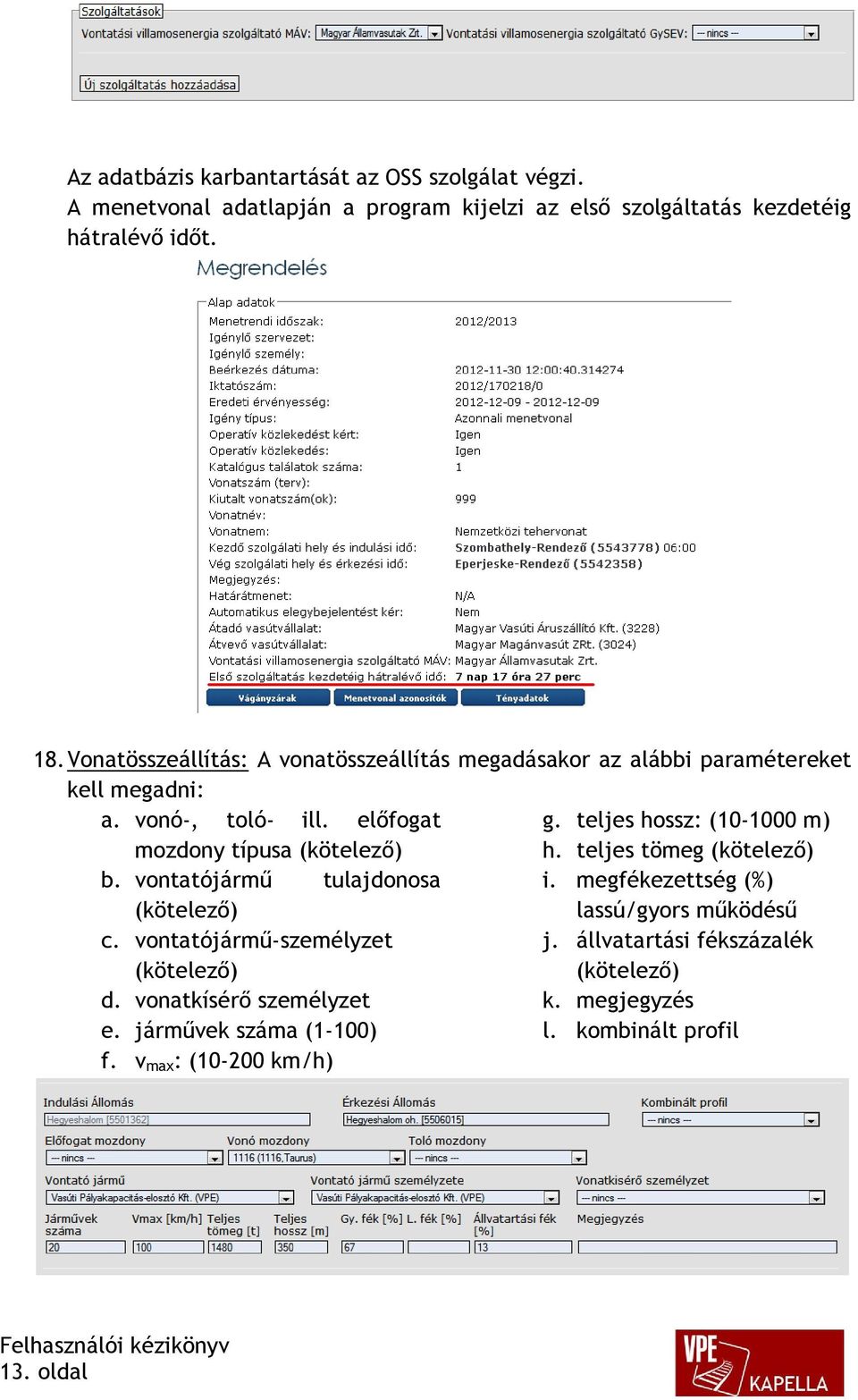

13 Az adatbázis karbantartását az OSS szolgálat végzi. A menetvonal adatlapján a program kijelzi az első szolgáltatás kezdetéig hátralévő időt. 18. Vonatösszeállítás: A vonatösszeállítás megadásakor az alábbi paramétereket kell megadni: a. vonó-, toló- ill. előfogat g. teljes hossz: ( m) mozdony típusa (kötelező) h. teljes tömeg (kötelező) b. vontatójármű tulajdonosa i. megfékezettség (%) (kötelező) lassú/gyors működésű c. vontatójármű-személyzet (kötelező) d. vonatkísérő személyzet e. járművek száma (1-100) j. állvatartási fékszázalék (kötelező) k. megjegyzés l. kombinált profil f. v max : ( km/h) 13. oldal

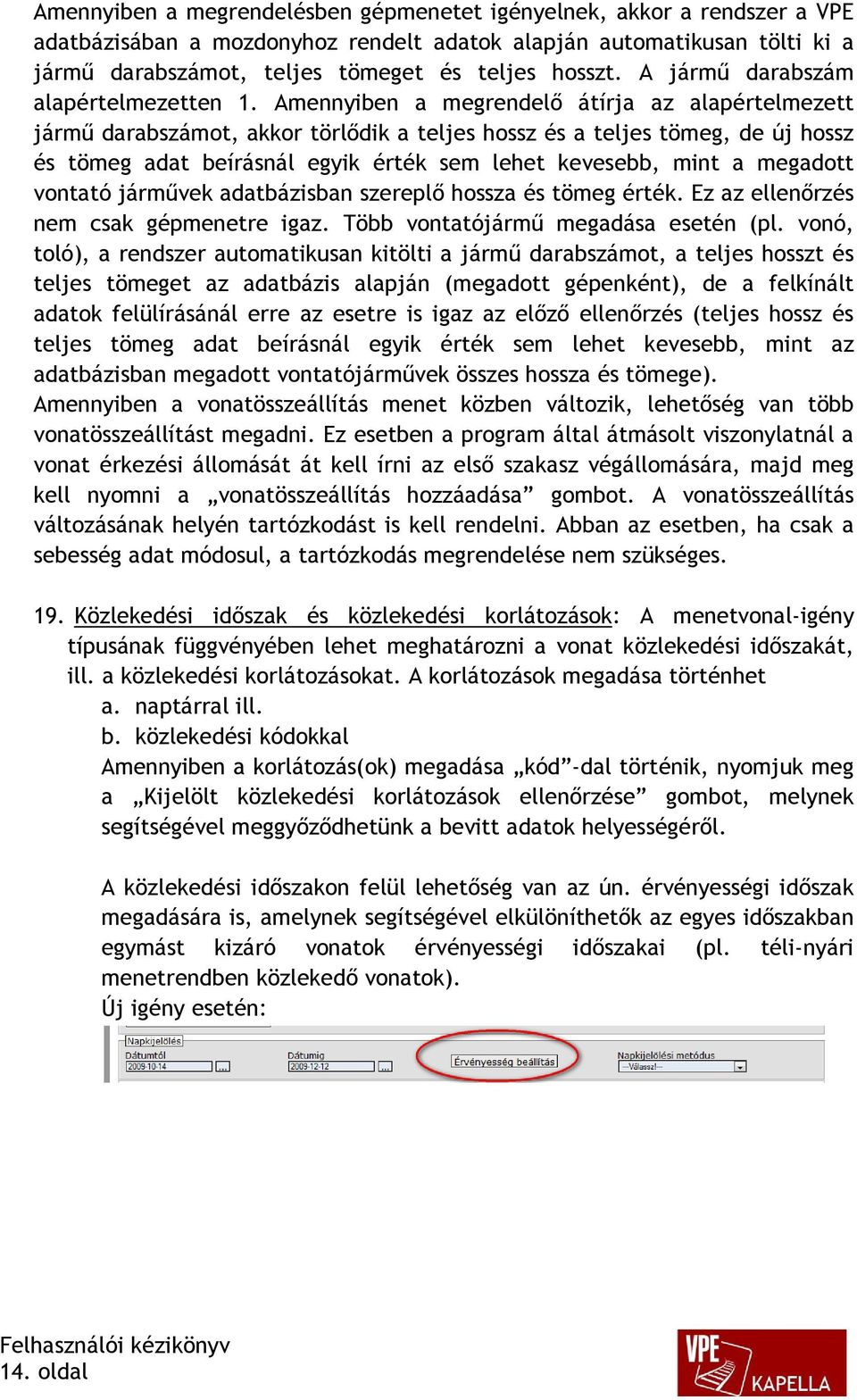

14 Amennyiben a megrendelésben gépmenetet igényelnek, akkor a rendszer a VPE adatbázisában a mozdonyhoz rendelt adatok alapján automatikusan tölti ki a jármű darabszámot, teljes tömeget és teljes hosszt. A jármű darabszám alapértelmezetten 1. Amennyiben a megrendelő átírja az alapértelmezett jármű darabszámot, akkor törlődik a teljes hossz és a teljes tömeg, de új hossz és tömeg adat beírásnál egyik érték sem lehet kevesebb, mint a megadott vontató járművek adatbázisban szereplő hossza és tömeg érték. Ez az ellenőrzés nem csak gépmenetre igaz. Több vontatójármű megadása esetén (pl. vonó, toló), a rendszer automatikusan kitölti a jármű darabszámot, a teljes hosszt és teljes tömeget az adatbázis alapján (megadott gépenként), de a felkínált adatok felülírásánál erre az esetre is igaz az előző ellenőrzés (teljes hossz és teljes tömeg adat beírásnál egyik érték sem lehet kevesebb, mint az adatbázisban megadott vontatójárművek összes hossza és tömege). Amennyiben a vonatösszeállítás menet közben változik, lehetőség van több vonatösszeállítást megadni. Ez esetben a program által átmásolt viszonylatnál a vonat érkezési állomását át kell írni az első szakasz végállomására, majd meg kell nyomni a vonatösszeállítás hozzáadása gombot. A vonatösszeállítás változásának helyén tartózkodást is kell rendelni. Abban az esetben, ha csak a sebesség adat módosul, a tartózkodás megrendelése nem szükséges. 19. Közlekedési időszak és közlekedési korlátozások: A menetvonal-igény típusának függvényében lehet meghatározni a vonat közlekedési időszakát, ill. a közlekedési korlátozásokat. A korlátozások megadása történhet a. naptárral ill. b. közlekedési kódokkal Amennyiben a korlátozás(ok) megadása kód -dal történik, nyomjuk meg a Kijelölt közlekedési korlátozások ellenőrzése gombot, melynek segítségével meggyőződhetünk a bevitt adatok helyességéről. A közlekedési időszakon felül lehetőség van az ún. érvényességi időszak megadására is, amelynek segítségével elkülöníthetők az egyes időszakban egymást kizáró vonatok érvényességi időszakai (pl. téli-nyári menetrendben közlekedő vonatok). Új igény esetén: 14. oldal

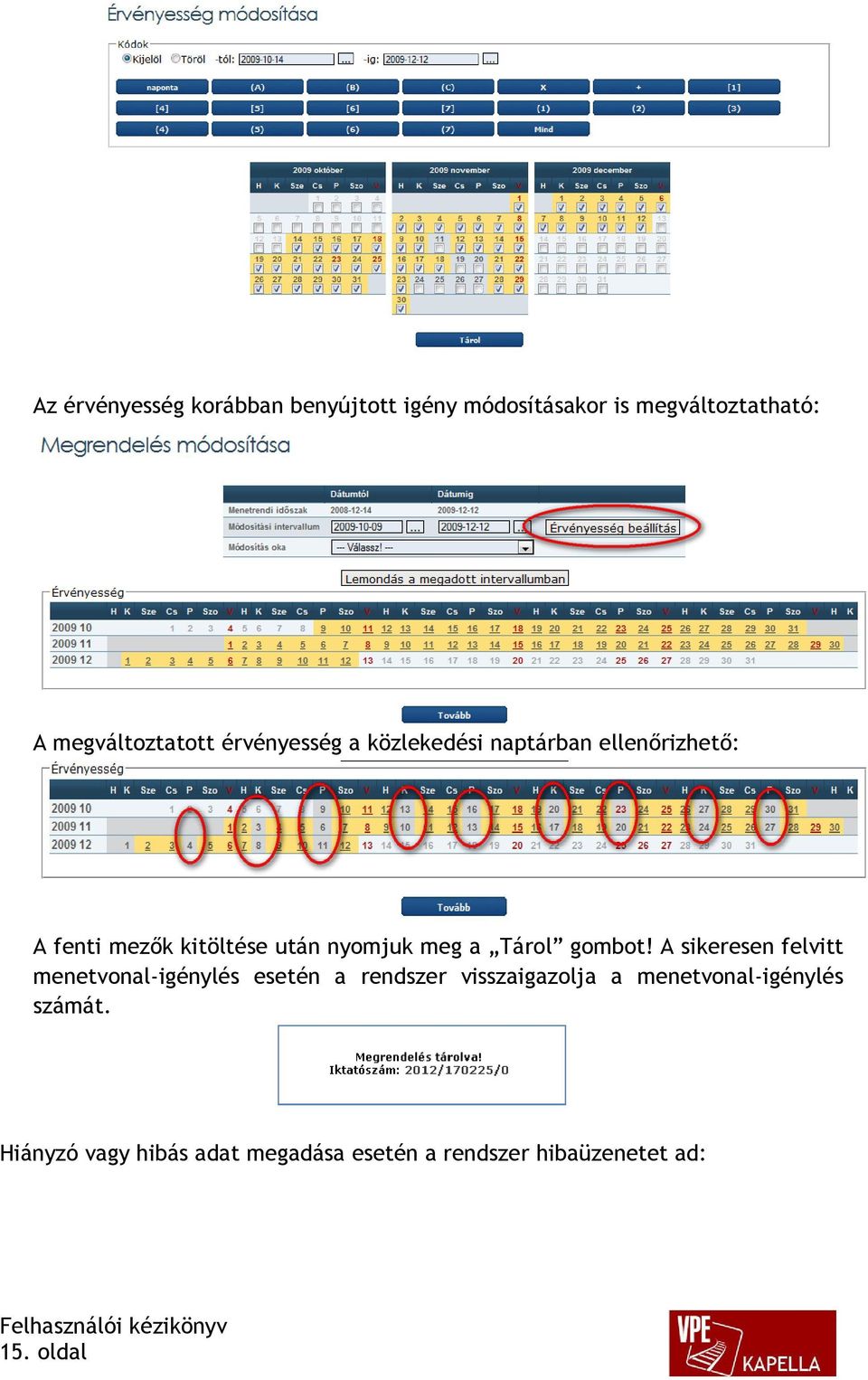

15 Az érvényesség korábban benyújtott igény módosításakor is megváltoztatható: A megváltoztatott érvényesség a közlekedési naptárban ellenőrizhető: A fenti mezők kitöltése után nyomjuk meg a Tárol gombot! A sikeresen felvitt menetvonal-igénylés esetén a rendszer visszaigazolja a menetvonal-igénylés számát. Hiányzó vagy hibás adat megadása esetén a rendszer hibaüzenetet ad: 15. oldal

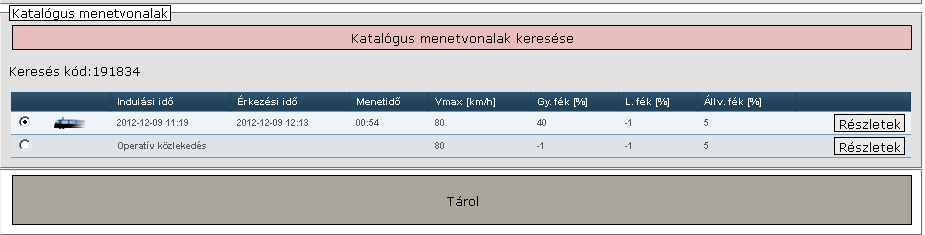

16 Katalógus menetvonalak felajánlása Azonnali menetvonal igénylése esetén, a tárolást megelőzi egy katalógus felajánlás, ezért a Katalógus menetvonalak keresése feliratú gomb látható. A gomb megnyomása után lefut a tároláskori ellenőrzés, majd a rendszer az előre kiszerkesztett, és a VPE Kft. honlapján közzétett katalógus menetvonalak felhasználásával, valamint egy automata menetrendszerkesztő segítségével előállít a megadott menetvonal igénylés paramétereinek megfelelő katalógus menetvonalat. A keresés eredménye a gomb alatti listában jelenik meg. A felajánlott katalógus menetvonal mellett látható részletek gombra kattintva egy felugró ablakban megtekinthető az adott ajánlat részletes adatlapja: 16. oldal

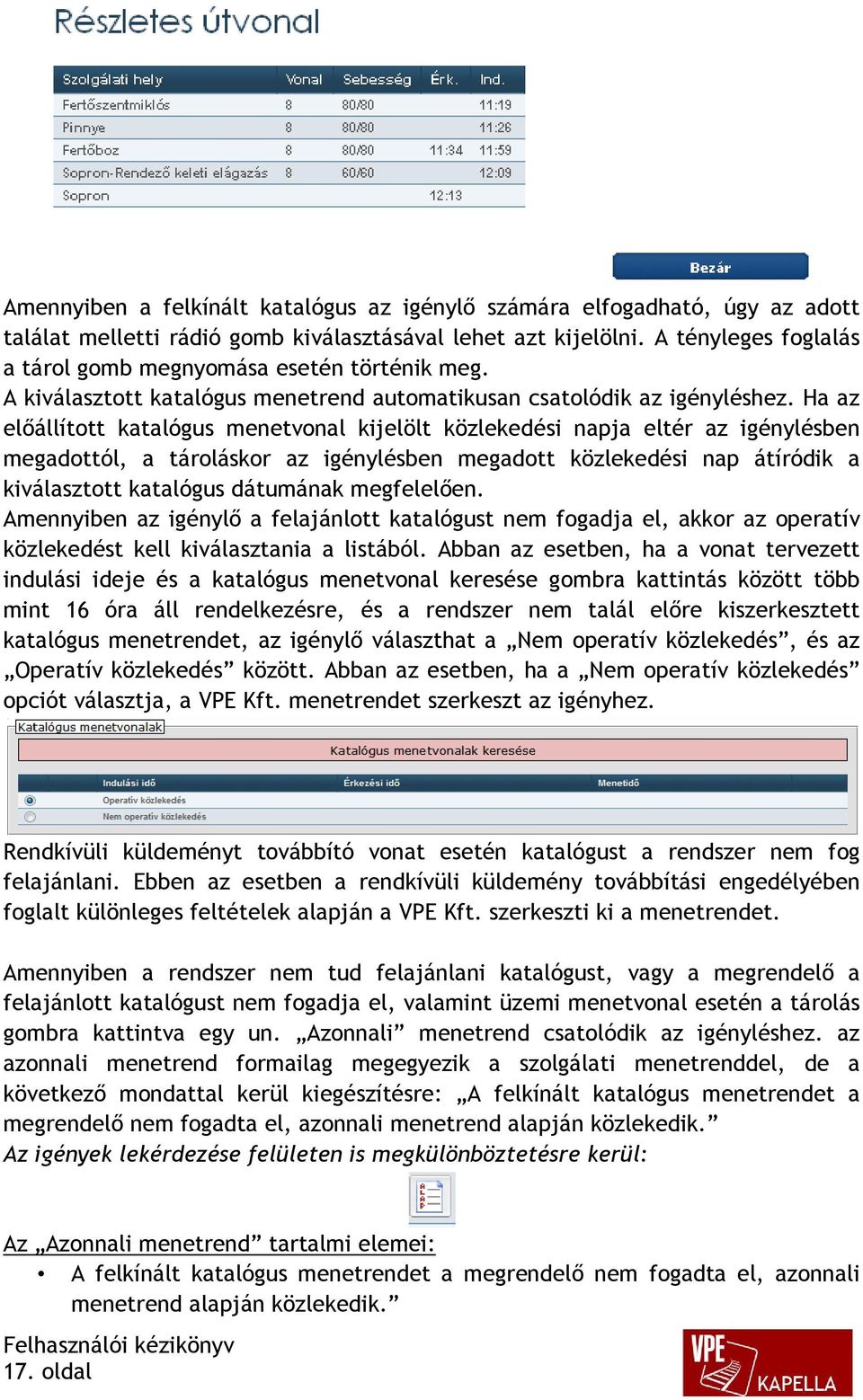

17 Amennyiben a felkínált katalógus az igénylő számára elfogadható, úgy az adott találat melletti rádió gomb kiválasztásával lehet azt kijelölni. A tényleges foglalás a tárol gomb megnyomása esetén történik meg. A kiválasztott katalógus menetrend automatikusan csatolódik az igényléshez. Ha az előállított katalógus menetvonal kijelölt közlekedési napja eltér az igénylésben megadottól, a tároláskor az igénylésben megadott közlekedési nap átíródik a kiválasztott katalógus dátumának megfelelően. Amennyiben az igénylő a felajánlott katalógust nem fogadja el, akkor az operatív közlekedést kell kiválasztania a listából. Abban az esetben, ha a vonat tervezett indulási ideje és a katalógus menetvonal keresése gombra kattintás között több mint 16 óra áll rendelkezésre, és a rendszer nem talál előre kiszerkesztett katalógus menetrendet, az igénylő választhat a Nem operatív közlekedés, és az Operatív közlekedés között. Abban az esetben, ha a Nem operatív közlekedés opciót választja, a VPE Kft. menetrendet szerkeszt az igényhez. Rendkívüli küldeményt továbbító vonat esetén katalógust a rendszer nem fog felajánlani. Ebben az esetben a rendkívüli küldemény továbbítási engedélyében foglalt különleges feltételek alapján a VPE Kft. szerkeszti ki a menetrendet. Amennyiben a rendszer nem tud felajánlani katalógust, vagy a megrendelő a felajánlott katalógust nem fogadja el, valamint üzemi menetvonal esetén a tárolás gombra kattintva egy un. Azonnali menetrend csatolódik az igényléshez. az azonnali menetrend formailag megegyezik a szolgálati menetrenddel, de a következő mondattal kerül kiegészítésre: A felkínált katalógus menetrendet a megrendelő nem fogadta el, azonnali menetrend alapján közlekedik. Az igények lekérdezése felületen is megkülönböztetésre kerül: Az Azonnali menetrend tartalmi elemei: A felkínált katalógus menetrendet a megrendelő nem fogadta el, azonnali menetrend alapján közlekedik. 17. oldal

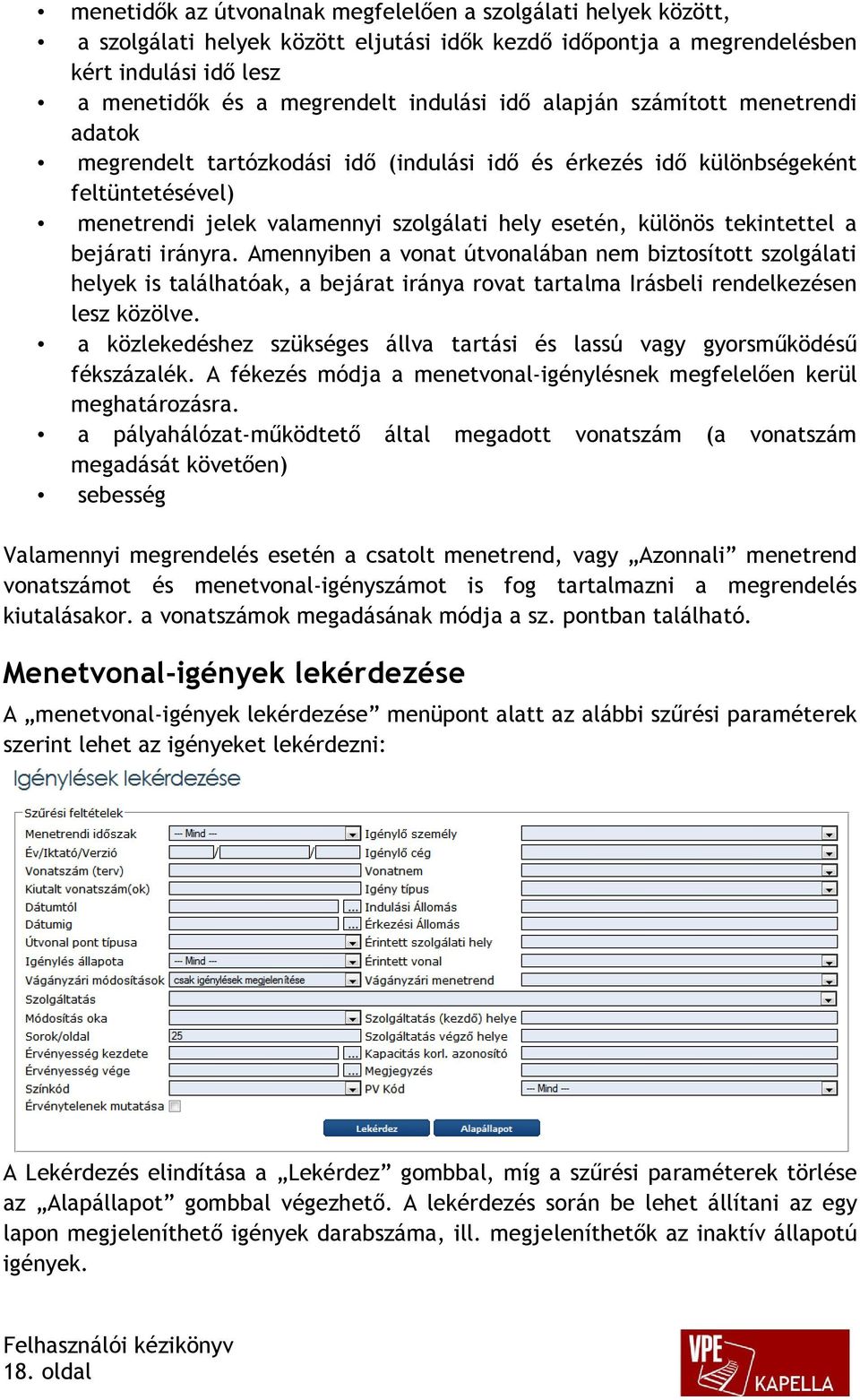

18 menetidők az útvonalnak megfelelően a szolgálati helyek között, a szolgálati helyek között eljutási idők kezdő időpontja a megrendelésben kért indulási idő lesz a menetidők és a megrendelt indulási idő alapján számított menetrendi adatok megrendelt tartózkodási idő (indulási idő és érkezés idő különbségeként feltüntetésével) menetrendi jelek valamennyi szolgálati hely esetén, különös tekintettel a bejárati irányra. Amennyiben a vonat útvonalában nem biztosított szolgálati helyek is találhatóak, a bejárat iránya rovat tartalma Irásbeli rendelkezésen lesz közölve. a közlekedéshez szükséges állva tartási és lassú vagy gyorsműködésű fékszázalék. A fékezés módja a menetvonal-igénylésnek megfelelően kerül meghatározásra. a pályahálózat-működtető által megadott vonatszám (a vonatszám megadását követően) sebesség Valamennyi megrendelés esetén a csatolt menetrend, vagy Azonnali menetrend vonatszámot és menetvonal-igényszámot is fog tartalmazni a megrendelés kiutalásakor. a vonatszámok megadásának módja a sz. pontban található. Menetvonal-igények lekérdezése A menetvonal-igények lekérdezése menüpont alatt az alábbi szűrési paraméterek szerint lehet az igényeket lekérdezni: A Lekérdezés elindítása a Lekérdez gombbal, míg a szűrési paraméterek törlése az Alapállapot gombbal végezhető. A lekérdezés során be lehet állítani az egy lapon megjeleníthető igények darabszáma, ill. megjeleníthetők az inaktív állapotú igények. 18. oldal

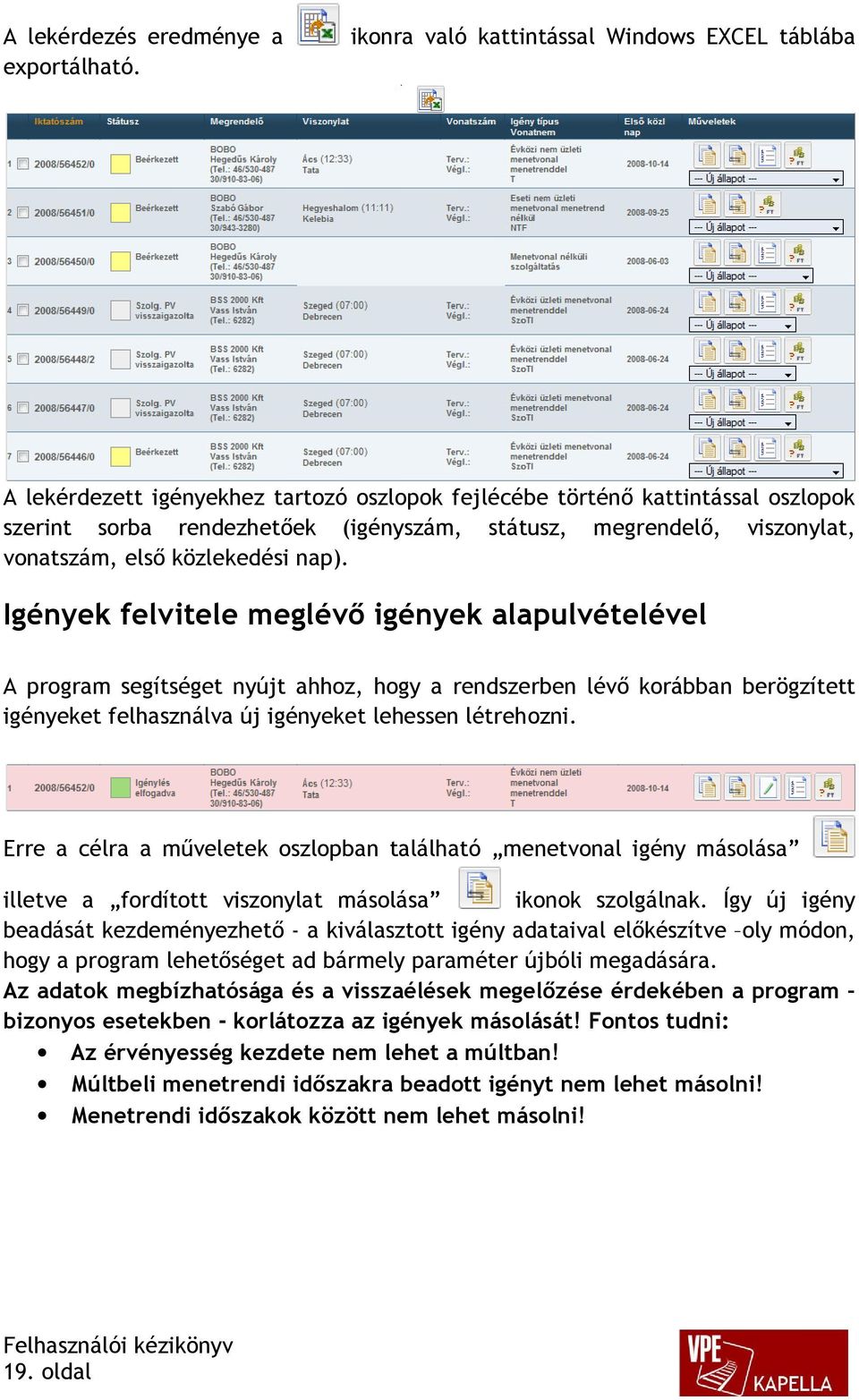

19 A lekérdezés eredménye a exportálható. ikonra való kattintással Windows EXCEL táblába A lekérdezett igényekhez tartozó oszlopok fejlécébe történő kattintással oszlopok szerint sorba rendezhetőek (igényszám, státusz, megrendelő, viszonylat, vonatszám, első közlekedési nap). Igények felvitele meglévő igények alapulvételével A program segítséget nyújt ahhoz, hogy a rendszerben lévő korábban berögzített igényeket felhasználva új igényeket lehessen létrehozni. Erre a célra a műveletek oszlopban található menetvonal igény másolása illetve a fordított viszonylat másolása ikonok szolgálnak. Így új igény beadását kezdeményezhető - a kiválasztott igény adataival előkészítve oly módon, hogy a program lehetőséget ad bármely paraméter újbóli megadására. Az adatok megbízhatósága és a visszaélések megelőzése érdekében a program bizonyos esetekben - korlátozza az igények másolását! Fontos tudni: Az érvényesség kezdete nem lehet a múltban! Múltbeli menetrendi időszakra beadott igényt nem lehet másolni! Menetrendi időszakok között nem lehet másolni! 19. oldal

20 Pályavasúti-, és veszélyhelyzeti kapacitáskorlátozási igények benyújtása Pályavasúti kapacitásigényt (vágányzár) csak a pályavasutak vágányzári igénylői jogosultsággal rendelkező munkatársai nyújthatnak be, a kapacitás igénylések menü Pályavasúti kapacitásigénylés megrendelése pontjában. A Veszélyhelyzeti kapacitáskorlátozás -t, csak a veszélyhelyzeti kapacitáskezelő jogosultsággal rendelkező hozzáférésre jogosult jelezheti a KAPELLA felületén. A veszélyhelyzeti kapacitáskorlátozás jellege miatt a beérkezés pillanatában automatikusan igénylés elfogadva állapotba kerül. Az igény benyújtásakor minden esetben meg kell adni: a menetrendi évet, a kapacitáskorlátozás okát, több ok esetén a vágányzár elsődleges okát 20. oldal

21 a vágányzár kezdő és végdátumát éééé-hh-nn és óó:pp formátumban amennyiben a kapacitáskorlátozás kiutalt menetvonalakat nem érint, abban az esetben a checkbox -ban ezt meg kell jelölni, a vágányzár pontos helyét. A vágányzár helyének megadásakor minden olyan vonalszakaszt, ill. szolgálati helyet meg kell jelölni, ahol a munkálatok kapacitáskorlátozó hatással bírnak. a nyíltvonali korlátozások benyújtásakor először az adott vonal kezdőpontjához közelebb eső szolgálati helyet kell kiválasztani, majd a program automatikusan felkínálja a szóba jöhető állomásközöket, két- vagy több vágányú szakasz esetén pontosan meg kell adni, hogy a kapacitáskorlátozás melyik vágányra vonatkozik (jobb-, bal-, A-, B-, helyi-, stb. vágány) meg kell határozni, hogy az adott korlátozás a vonalszakasz teljes kizárásával jár-e. Nem teljes kizárás esetén, meg adni, a kapacitáskorlátozás egyéb hatásait (sebességkorlátozások mértéke és helye, biztosítóberendezési -, ill. felsővezetéki korlátozásokat). több korlátozást a hozzáad gomb megnyomása után lehetséges beadni, az állomási kapacitáskorlátozásokat a vonali vágányzáraktól elkülönítve az Állomási kizárások menüpontban kell benyújtani, a szolgálati hely, az érintett objektum típusának és pontos nevének megadásával, ill. definiálni kell a biztosítóberendezések és a villamos felsővezeték kikapcsolásának 21. oldal

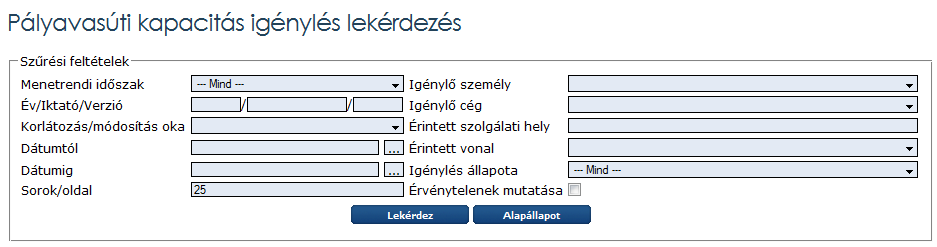

22 szükségességét. Az összes korlátozás felvitele után lehetőség van az esetleges megjegyzések felvitelére. Az igény benyújtása a Tárol gomb megnyomásával történik. Pályavasúti kapacitásigények (vágányzár) lekérdezése A benyújtott igényléseket a menetvonal-igényekkel azonos módon lehet lekérdezni, az alábbi szűrési paraméterek segítségével: menetrendi év, igénylő személy, iktatószám (év, verzió), a korlátozás oka, érintett szolgálati hely, érintett vonal kezdő és vég időpont igénylések állapota. 22. oldal

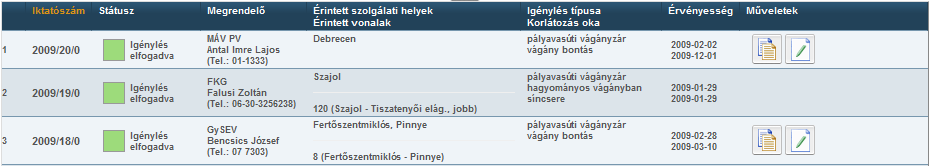

23 Az igénylések lekérdezése: A lekérdezés eredménye a menetvonal-igényeknél megszokott módon kiexportálható Excel formátumban. A vágányzári igény nyilvántartási számára kattintva az igény részletes adatlapja jeleníthető meg: Menetvonalak visszavonása veszélyhelyzeti kapacitáskorlátozás miatt A pályavasutaknak módja van a veszélyhelyzeti kapacitáskorlátozásra hivatkozva visszavonni a veszélyhelyzettel érintett menetvonalakat, melyet az alábbi felületen tehet meg: 23. oldal

24 A bal oldali mezőben kell megadni a visszavonni kívánt menetvonal azonosítókat. Jobb oldalon kell megadni a visszavonás intervallumát, továbbá a hivatkozott veszélyhelyzeti kapacitáskorlátozás azonosítóját. Ezután az ellenőrzés gombra kattintva előáll egy lista az azonosított visszavonandó menetvonalakkal. Itt még lehetőség van kiválasztani a valóban visszavonandókat, majd a kijelöltek visszavonása gomb hatására megtörténik a visszavonás. 24. oldal

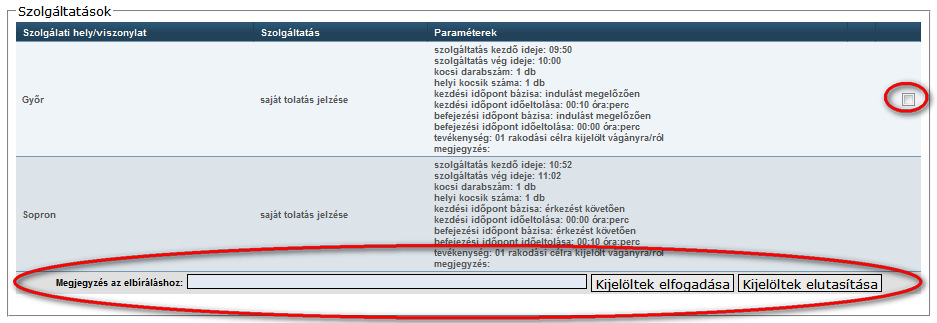

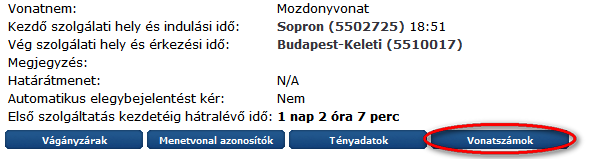

25 Pályavasúti szolgáltatások elbírálása Az igénylések adatlapján az arra jogosult pályavasúti felhasználóknak lehetőségük van azon szolgáltatások elbírálására, amelyek a felhasználóhoz rendelt pályavasút hatáskörébe tartoznak. Ez az opció akkor érhető el ha az igény pályavasúti egyeztetés státuszban van. Amennyiben az adott szolgáltatás több pályavasutat érint, úgy minden érintett véleményezhet. Az adott szolgáltatás akkor kerül elfogadásra, ha minden érintett elfogadja azt. Amennyiben minden szolgáltatás elbírálásra kerül az igény státusza Szolg. PV visszaigazolta státuszba kerül. Vonatszámok megadása pályavasút által Az igénylések adatlapján az arra jogosult pályavasúti felhasználóknak lehetőségük van az azonnali igényekhez meghatározni a vonatszámokat, amelyek a felhasználóhoz rendelt pályavasút hatáskörébe tartoznak. Ez az opció akkor érhető el, ha az igény pályavasúti egyeztetés státuszban van. Az igénylés adatlapján a vonatszámok gombra kattintva megnyílik a menetvonal útvonala, katalógus foglalás esetén az indulási és érkezési időadatokkal. 25. oldal

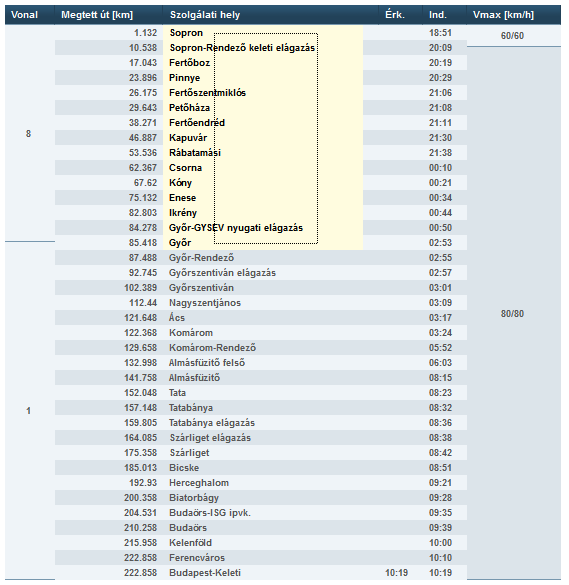

26 Az egér segítségével a bal gomb lenyomása mellett a szolgálati hely oszlopon kijelölhető az a tartomány, amire a vonatszámok kívánjuk megadni: 26. oldal

27 27. oldal

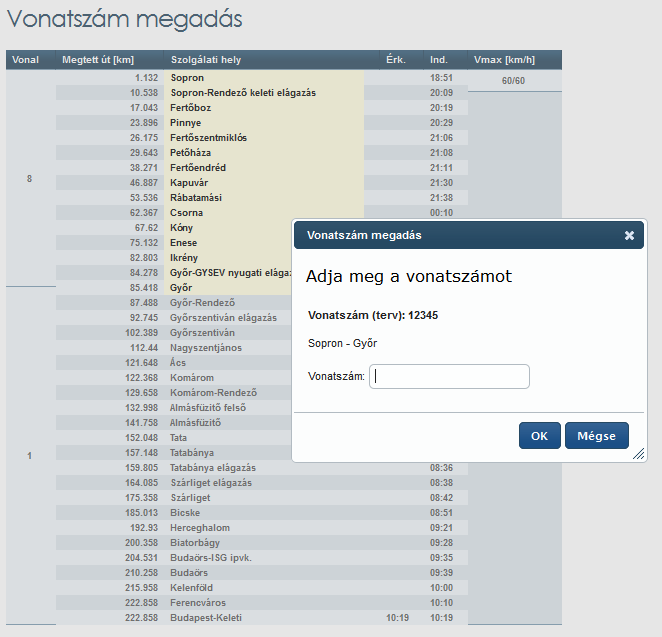

28 Az egérgomb felengedése után a felugró ablakban adható meg a vonatszám: A felületen látható a lefedni kívánt viszonylat továbbá a tervezett vonatszám is amennyiben a megrendelő megadta azt. 28. oldal

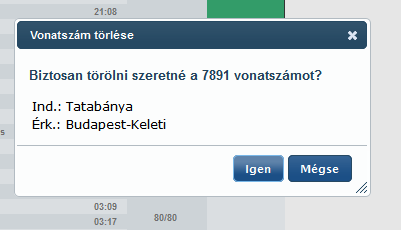

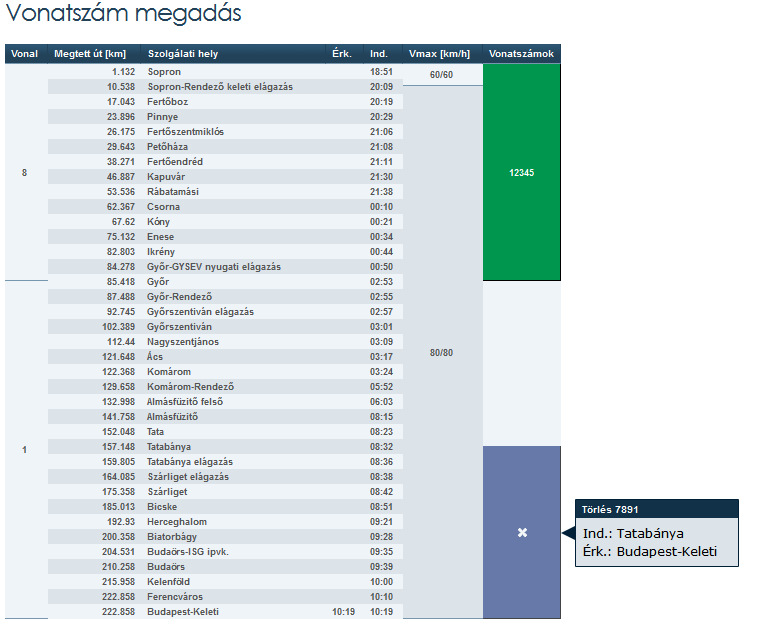

29 A már megadott vonatszámokat a vasútvállalatokra jellemző színnel jeleníti meg a rendszer. Lehetőség van törlésre is, de csak a felhasználóhoz rendelt pályavasút által megadott vonatszámok esetében. A törölhető vonatszámok megállapításához vigyük az egeret a vonatszám felé, ekkor a vonatszám x re változik, amennyiben az törölhető. Kattintva a törlendő vonatszámon, egy jóváhagyó kérdés után megtörténik a törlés. 29. oldal

30 A VPE munkatársainak is lehetősége van adott esetben vonatszámot felvinni, ezek bordó színnel jelennek meg. A rendszer meg tudja jeleníteni a hibásan átfedve magadott vonatszámokat is: Amennyiben a teljes viszonylat lefedésre került, és a szolgáltatások elbírálása is megtörtént, az igény automatikusan Szolg. PV visszaigazolta státuszba kerül. További műveletek a menetvonal-igényekkel kapcsolatban 1. Módosítás/Lemondás ill. Javítás lehetőséget ad a kiutalt menetvonal-igényhez tartozó megrendelés módosítására (Az igény 30. oldal

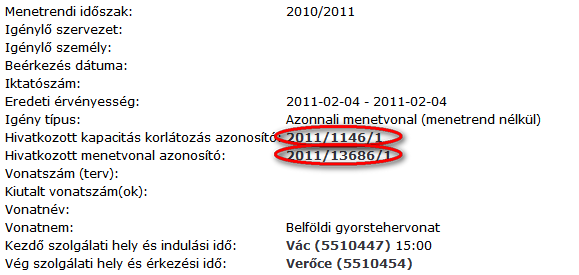

31 állapotának függvényében). A művelet során nem kell megadni a változtatás okát. Lemondás kezdeményezése esetén, a rendszer megvizsgálja, hogy a lemondani kívánt menetvonalra, illetve szolgáltatásokra vonatkozóan a pályahálózat működtetők informatikai rendszereiben a naplózás megkezdődött e (érkezett-e tényadat). Amennyiben igen akkor Módosítás/Lemondás nem lehetséges, mert a vonat már megkezdte a közlekedést hibaüzenetet kapunk. Menetvonal-, és szolgáltatás igények lemondása esetén, az igény Beérkezett státuszba kerülését követően 15 perccel, a pályahálózatműködtetőktől kapott tényadatok alapján a rendszer újra ellenőrzi, hogy a lemondani kívánt menetvonalhoz érkezett-e a lemondás rögzítését követően tényadat. Amennyiben érkezett tényadat, erről a rendszer értesíti a felhasználót és a lemondást elutasítja. Amennyiben nem érkezett tényadat, a rendszer a lemondást automatikusan elfogadja, és az kiutalásra kerül. Amennyiben a hatályos HÜSZ szerint ( pont) a bevitt paraméterek megváltoztatása a menetvonal módosításával (lemondásával és új igénylés benyújtásával) jár, a program megerősítést vár a művelet végrehajtása előtt. 2. Abban az esetben, ha a menetvonal módosítása, vagy az új menetvonaligénylés veszélyhelyzeti kapacitáskorlátozás miatt jön létre, a módosítási oknál ez feltüntetésre kerül, a veszélyhelyzeti kapacitáskorlátozás iktatószámával együtt. A hivatkozott veszélyhelyzeti kapacitáskorlátozás, illetve menetvonal iktatószámra kattintva látható az igénylések részletes adatlapja. 31. oldal

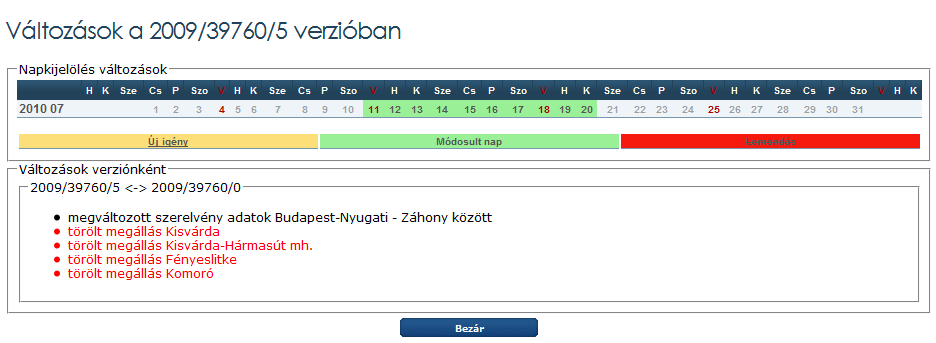

32 3. A menetvonal részletes adatlapján a változások ikonra kattintva, a módosításkor megváltozott paraméterek listáját lehet megjeleníteni. 4. Tényadatok megjelenítése A menetvonal részletes adatlapján a tényadatok ikonra kattintva megjeleníthető az adott igénylés iktató számhoz tartozó tényadatok listája. Több napos igények esetében egy legördülő listából lehet választani, hogy melyik közlekedési nap tényadatára vagyunk kíváncsiak. 32. oldal

33 5. Elkészült menetrend megjelenítése A menüpont alatt megtekinthető a menetvonal-igényléshez tartozó vonat kiszerkesztett menetrendje, ill. letölthető/nyomtatható pdf formátumban. A menetvonal-igénylés elfogadásáig a menetrenden MINTA felirat szerepel. 6. Árajánlat megjelenítése és nyomtatása. Az árajánlat a menetvonaligény kiutalásakor készül el. 7. Igény állapot változtatás A program az előre definiált jogosultsági rendszer alapján ad lehetőséget az igény állapotának megváltoztatására. A mezőben ki kell választani a beállítandó új állapotot, majd a Tovább gombbal el kell fogadni. Minden állapotváltoztatásnál lehetőség van szöveges megjegyzések bevitelére. Az igény állapotának megváltoztatásakor lehetőség van több igénynél egyszerre végrehajtani az állapotváltozást. Ilyen esetben az igények előtti jelölő-négyzet segítségével ki kell jelölni az igényeket, majd a Kijelöltek új állapota legördülő menüből ki kell választani a kívánt állapotot, majd meg kell nyomni 33. oldal

34 az Állapotváltás gombot. Ilyen esetekben kérjük fokozott körültekintéssel járjon el! Az adatok megbízhatósága és a visszaélések megelőzése érdekében a program bizonyos esetekben - korlátozza az igények javítását, módosítását! Fontos tudni: Javítani csak érvényes igényt lehet! Az érvényesség kezdete sosem lehet a múltban, még akkor sem, ha az igény érvényessége a változtatás időpontjánál korábban kezdődött! Javításkor az igény új verziószámot kap, az eredeti igény státusza Visszavont lesz! Javításkor mindig meg kell adni a javítás okát! Menetvonal-igény verziók: Amennyiben egy menetvonalhoz több megrendelés módosítás tartozik, akkor a program valamennyi érvényes verzió érvényességét és állapotát grafikusan megjeleníti az idő függvényében a közlekedési naptár alatt. Az aktuális napkijelölés azt mutatja, hogy a menetvonal mely napokra van megrendelve. Az érvényesség mindig azt jelzi, hogy az eredeti megrendelés érvénytartamához képest a megrendelés módosítások hogyan alakították a menetvonal érvényességét. Aktuális kiutalt verzió Aktuális, függőben lévő verzió Kiutalt verzió Függőben lévő verzió 34. oldal

35 Üzletmenet folytonossága Amennyiben a rendszer üzemképtelensége alatt sürgős menetvonal-igényt kíván benyújtani, a VPE Kft (1) faxszámán, a Hálózati Üzletszabályzatban meghirdetett módon teheti meg.. A rendszerben való rögzítést a faxon beérkezett igény alapján a VPE Kft. OSS munkatársa végzi el. Az OSS munkatársak elérhetőségei: Telefon Igénykezelő hely cím VPE Kft. oss@vpe.hu VPE Kft. oss@vpe.hu 35. oldal

36 Hibabejelentés, segítségnyújtás Amennyiben a rendszer hibás működését tapasztalja, a hiba feltárása és megszüntetése érdekében, kérjük küldje el a hiba leírását ill. a hibát tartalmazó programablak képét az oss@vpe.hu címre. Az ablak képének elküldése a következő: Kattintson a hibaüzenetet tartalmazó ablak felső részére (hogy biztosan ez legyen az aktív ablak), majd nyomja meg egyidejűleg az Alt és Print Screen gombokat a számítógép billentyűzetén. Nyisson meg egy üres Word dokumentumot a szövegszerkesztőjében, és nyomja meg egyidejűleg a Ctrl és v billentyűket. Ennek hatására a hibaüzenetet tartalmazó ablak képének meg kell jelenni a dokumentumban. A dokumentumot mentse el, és küldje el ben a oss@vpe.hu címre. A levélben írja meg a hiba előfordulásának pontos körülményeit, és azt a telefonszámot, amelyen vissza tudjuk hívni. A rendszerrel kapcsolatos segítséget a ös vagy az ös (Vasúti: , vagy ) telefonszámokon kérhet. Budapest, oldal
