Side Channel Oldalcsatornás Seitenkanal SIDE CHANNEL BLOWER CATALOGUE OLDALCSATORNÁS FÚVÓ KATALÓGUS SEITENKANALVERDICHTER KATALOG

Átírás

1 Side Channel Oldalcsatornás Seitenkanal SIDE CHANNEL BLOWER CATALOGUE OLDALCSATORNÁS FÚVÓ KATALÓGUS SEITENKANALVERDICHTER KATALOG

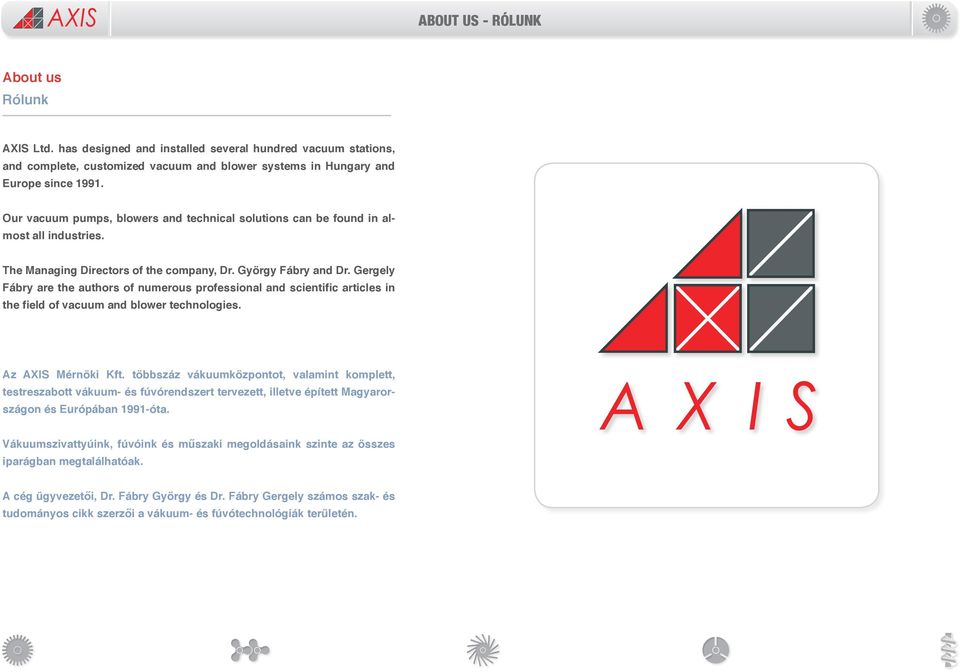

2 ABOUT US - RÓLUNK About us Rólunk AXIS Ltd. has designed and installed several hundred vacuum stations, and complete, customized vacuum and blower systems in Hungary and Europe since Our vacuum pumps, blowers and technical solutions can be found in almost all industries. The Managing Directors of the company, Dr. György Fábry and Dr. Gergely Fábry are the authors of numerous professional and scientific articles in the field of vacuum and blower technologies. Az AXIS Mérnöki Kft. többszáz vákuumközpontot, valamint komplett, testreszabott vákuum- és fúvórendszert tervezett, illetve épített Magyarországon és Európában 1991-óta. Vákuumszivattyúink, fúvóink és műszaki megoldásaink szinte az összes iparágban megtalálhatóak. A cég ügyvezetői, Dr. Fábry György és Dr. Fábry Gergely számos szak- és tudományos cikk szerzői a vákuum- és fúvótechnológiák területén.

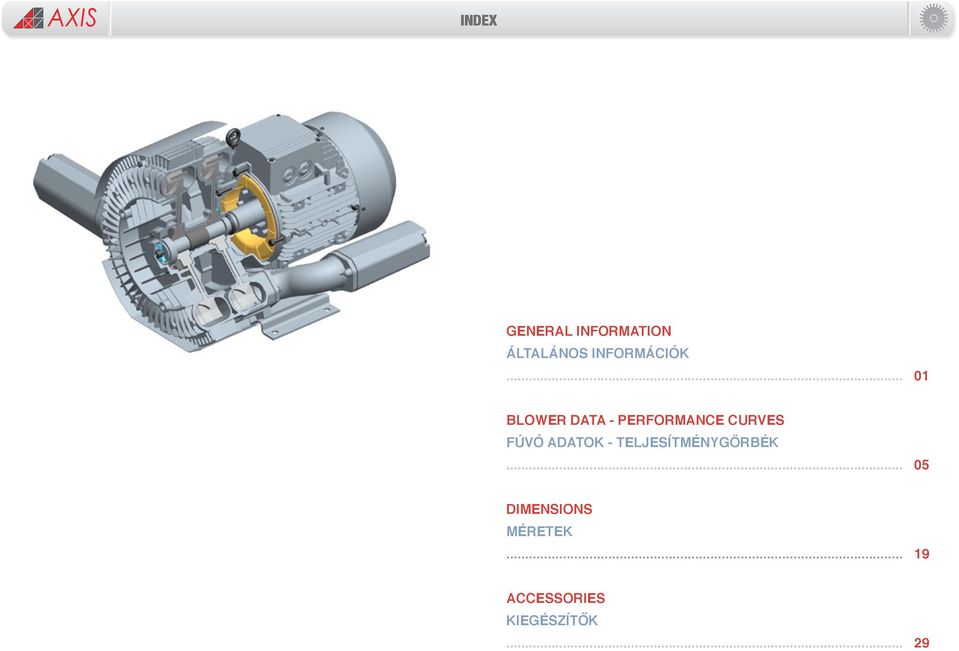

3 INDEX GENERAL INFORMATION ÁLTALÁNOS INFORMÁCIÓK BLOWER DATA - PERFORMANCE CURVES FÚVÓ ADATOK - TELJESÍTMÉNYGÖRBÉK DIMENSIONS MÉRETEK ACCESSORIES KIEGÉSZÍTŐK... 29

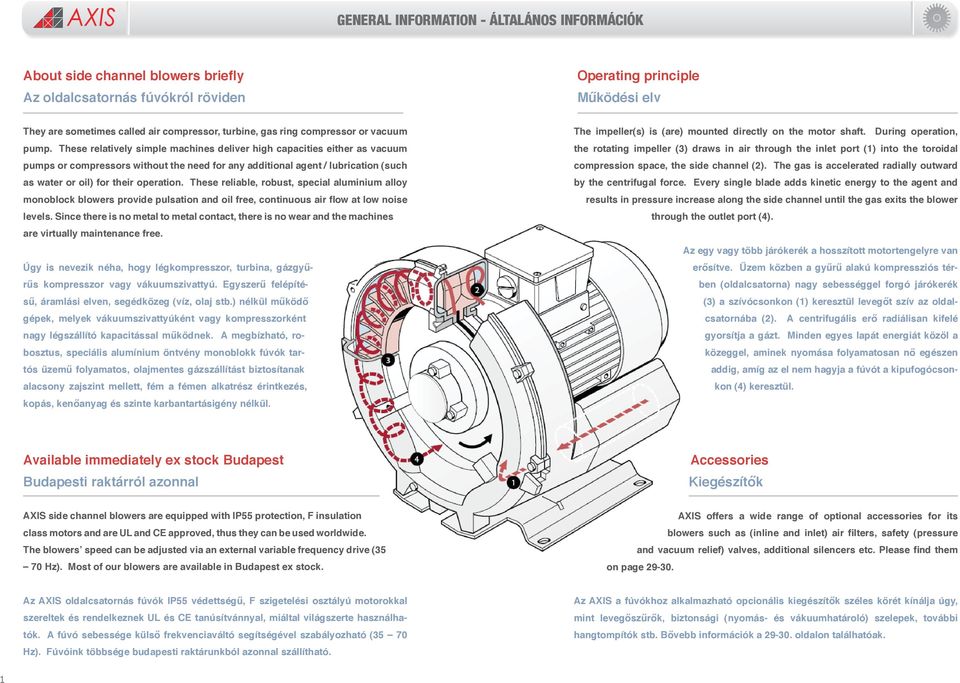

4 GENERAL INFORMATION - ÁLTALÁNOS INFORMÁCIÓK About side channel blowers briefly Az oldalcsatornás fúvókról röviden Operating principle Működési elv They are sometimes called air compressor, turbine, gas ring compressor or vacuum pump. These relatively simple machines deliver high capacities either as vacuum pumps or compressors without the need for any additional agent / lubrication (such as water or oil) for their operation. These reliable, robust, special aluminium alloy monoblock blowers provide pulsation and oil free, continuous air flow at low noise levels. Since there is no metal to metal contact, there is no wear and the machines are virtually maintenance free. Úgy is nevezik néha, hogy légkompresszor, turbina, gázgyűrűs kompresszor vagy vákuumszivattyú. Egyszerű felépítésű, áramlási elven, segédközeg (víz, olaj stb.) nélkül működő gépek, melyek vákuumszivattyúként vagy kompresszorként nagy légszállító kapacitással működnek. A megbízható, robosztus, speciális alumínium öntvény monoblokk fúvók tartós üzemű folyamatos, olajmentes gázszállítást biztosítanak alacsony zajszint mellett, fém a fémen alkatrész érintkezés, kopás, kenőanyag és szinte karbantartásigény nélkül. The impeller(s) is (are) mounted directly on the motor shaft. During operation, the rotating impeller (3) draws in air through the inlet port (1) into the toroidal compression space, the side channel (2). The gas is accelerated radially outward by the centrifugal force. Every single blade adds kinetic energy to the agent and results in pressure increase along the side channel until the gas exits the blower through the outlet port (4). Az egy vagy több járókerék a hosszított motortengelyre van erősítve. Üzem közben a gyűrű alakú kompressziós térben (oldalcsatorna) nagy sebességgel forgó járókerék (3) a szívócsonkon (1) keresztül levegőt szív az oldalcsatornába (2). A centrifugális erő radiálisan kifelé gyorsítja a gázt. Minden egyes lapát energiát közöl a közeggel, aminek nyomása folyamatosan nő egészen addig, amíg az el nem hagyja a fúvót a kipufogócsonkon (4) keresztül. Available immediately ex stock Budapest Budapesti raktárról azonnal Accessories Kiegészítők AXIS side channel blowers are equipped with IP55 protection, F insulation class motors and are UL and CE approved, thus they can be used worldwide. The blowers speed can be adjusted via an external variable frequency drive (35 70 Hz). Most of our blowers are available in Budapest ex stock. AXIS offers a wide range of optional accessories for its blowers such as (inline and inlet) air filters, safety (pressure and vacuum relief) valves, additional silencers etc. Please find them on page Az AXIS oldalcsatornás fúvók IP55 védettségű, F szigetelési osztályú motorokkal szereltek és rendelkeznek UL és CE tanúsítvánnyal, miáltal világszerte használhatók. A fúvó sebessége külső frekvenciaváltó segítségével szabályozható (35 70 Hz). Fúvóink többsége budapesti raktárunkból azonnal szállítható. Az AXIS a fúvókhoz alkalmazható opcionális kiegészítők széles körét kínálja úgy, mint levegőszűrők, biztonsági (nyomás- és vákuumhatároló) szelepek, további hangtompítók stb. Bővebb információk a oldalon találhatóak. 1

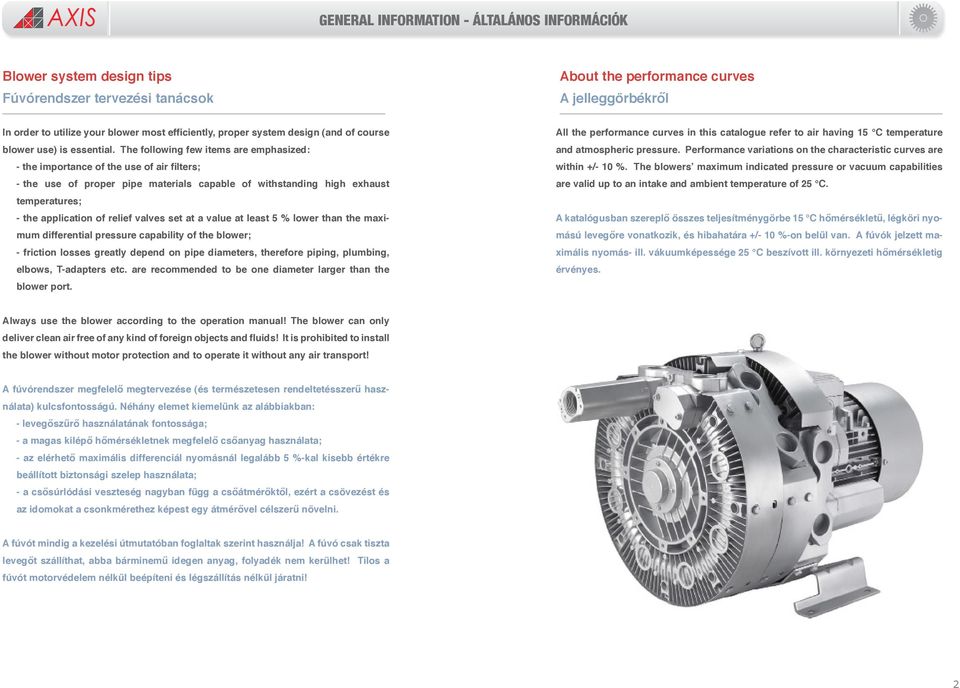

5 GENERAL INFORMATION - ÁLTALÁNOS INFORMÁCIÓK Blower system design tips Fúvórendszer tervezési tanácsok About the performance curves A jelleggörbékről In order to utilize your blower most efficiently, proper system design (and of course blower use) is essential. The following few items are emphasized: - the importance of the use of air filters; - the use of proper pipe materials capable of withstanding high exhaust temperatures; - the application of relief valves set at a value at least 5 % lower than the differential pressure capability of the blower; - friction losses greatly depend on pipe diameters, therefore piping, plumbing, elbows, T-adapters etc. are recommended to be one diameter larger than the blower port. All the performance curves in this catalogue refer to air having 15 C temperature and atmospheric pressure. Performance variations on the characteristic curves are within +/- 10 %. The blowers indicated pressure or vacuum capabilities are valid up to an intake and ambient temperature of 25 C. A katalógusban szereplő összes teljesítménygörbe 15 C hőmérsékletű, légköri nyomású levegőre vonatkozik, és hibahatára +/- 10 %-on belül van. A fúvók jelzett maximális nyomás- ill. vákuumképessége 25 C beszívott ill. környezeti hőmérsékletig érvényes. Always use the blower according to the operation manual! The blower can only deliver clean air free of any kind of foreign objects and fluids! It is prohibited to install the blower without motor protection and to operate it without any air transport! A fúvórendszer megfelelő megtervezése (és természetesen rendeltetésszerű használata) kulcsfontosságú. Néhány elemet kiemelünk az alábbiakban: - levegőszűrő használatának fontossága; - a magas kilépő hőmérsékletnek megfelelő csőanyag használata; - az elérhető maximális differenciál nyomásnál legalább 5 %-kal kisebb értékre beállított biztonsági szelep használata; - a csősúrlódási veszteség nagyban függ a csőátmérőktől, ezért a csövezést és az idomokat a csonkmérethez képest egy átmérővel célszerű növelni. A fúvót mindig a kezelési útmutatóban foglaltak szerint használja! A fúvó csak tiszta levegőt szállíthat, abba bárminemű idegen anyag, folyadék nem kerülhet! Tilos a fúvót motorvédelem nélkül beépíteni és légszállítás nélkül járatni! 2

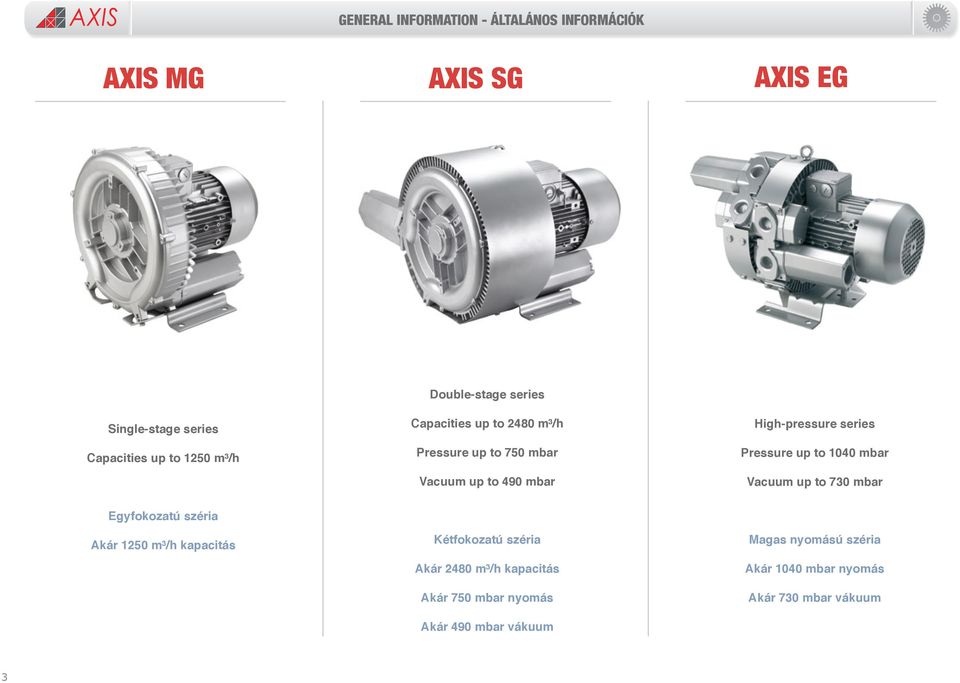

6 GENERAL INFORMATION - ÁLTALÁNOS INFORMÁCIÓK AXIS MG AXIS SG AXIS EG Double-stage series Single-stage series Capacities up to 1250 m³/h Capacities up to 2480 m³/h Pressure up to 750 mbar Vacuum up to 490 mbar High-pressure series Pressure up to 1040 mbar Vacuum up to 730 mbar Egyfokozatú széria Akár 1250 m³/h kapacitás Kétfokozatú széria Akár 2480 m³/h kapacitás Akár 750 mbar nyomás Akár 490 mbar vákuum Magas nyomású széria Akár 1040 mbar nyomás Akár 730 mbar vákuum 3

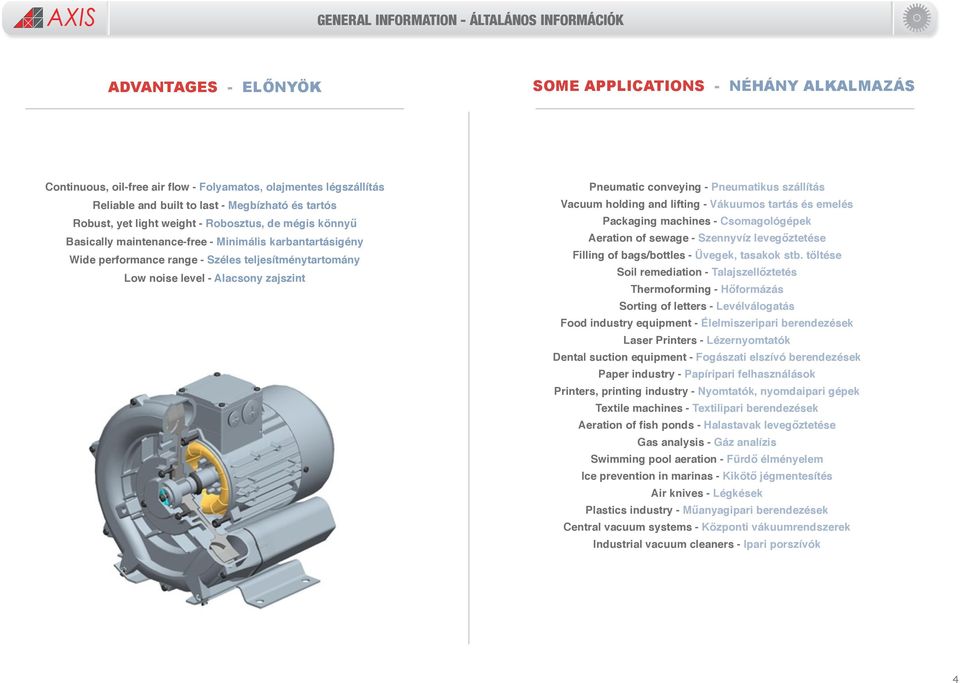

7 GENERAL INFORMATION - ÁLTALÁNOS INFORMÁCIÓK ADVANTAGES - ELŐNYÖK SOME APPLICATIONS - NÉHÁNY ALKALMAZÁS Continuous, oil-free air flow - Folyamatos, olajmentes légszállítás Reliable and built to last - Megbízható és tartós Robust, yet light weight - Robosztus, de mégis könnyű Basically maintenance-free - Minimális karbantartásigény Wide performance range - Széles teljesítménytartomány Low noise level - Alacsony zajszint Pneumatic conveying - Pneumatikus szállítás Vacuum holding and lifting - Vákuumos tartás és emelés Packaging machines - Csomagológépek Aeration of sewage - Szennyvíz levegőztetése Filling of bags/bottles - Üvegek, tasakok stb. töltése Soil remediation - Talajszellőztetés Thermoforming - Hőformázás Sorting of letters - Levélválogatás Food industry equipment - Élelmiszeripari berendezések Laser Printers - Lézernyomtatók Dental suction equipment - Fogászati elszívó berendezések Paper industry - Papíripari felhasználások Printers, printing industry - Nyomtatók, nyomdaipari gépek Textile machines - Textilipari berendezések Aeration of fish ponds - Halastavak levegőztetése Gas analysis - Gáz analízis Swimming pool aeration - Fürdő élményelem Ice prevention in marinas - Kikötő jégmentesítés Air knives - Légkések Plastics industry - Műanyagipari berendezések Central vacuum systems - Központi vákuumrendszerek Industrial vacuum cleaners - Ipari porszívók 4

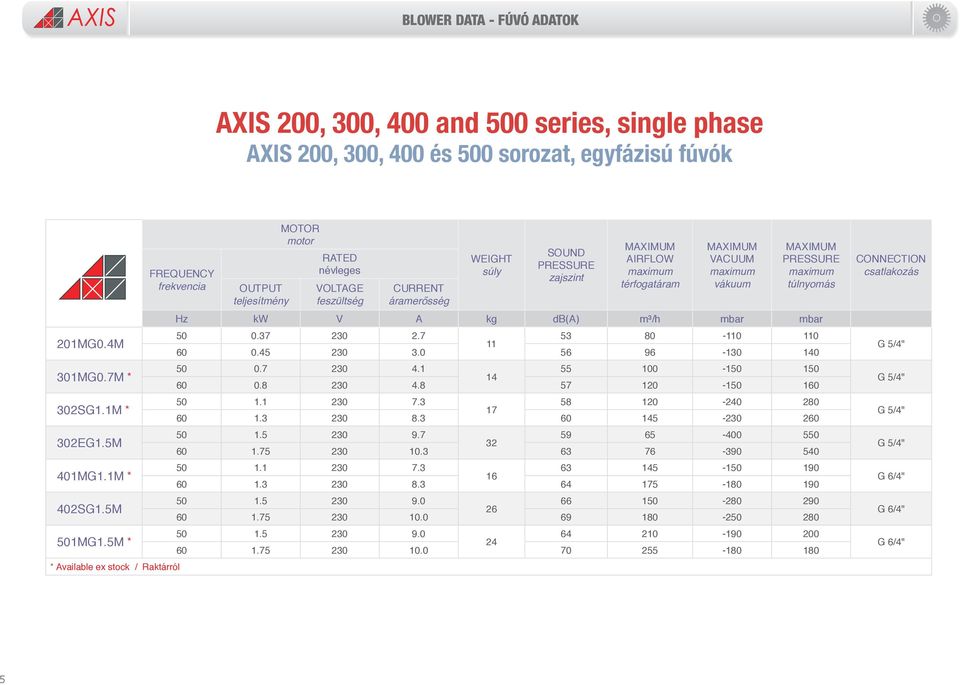

8 BLOWER DATA - FÚVÓ ADATOK AXIS 200, 300, 400 and 500 series, single phase AXIS 200, 300, 400 és 500 sorozat, egyfázisú fúvók 201MG0.4M 301MG0.7M * 302SG1.1M * 302EG1.5M 401MG1.1M * 402SG1.5M 501MG1.5M * * Available ex stock / Raktárról frequency frekvencia output teljesítmény motor motor rated névleges voltage feszültség current áramerősség weight súly sound pressure zajszint airflow térfogatáram vacuum vákuum pressure túlnyomás Hz kw V A kg db(a) m³/h mbar mbar connection csatlakozás G 6/4" G 6/4" G 6/4" 5

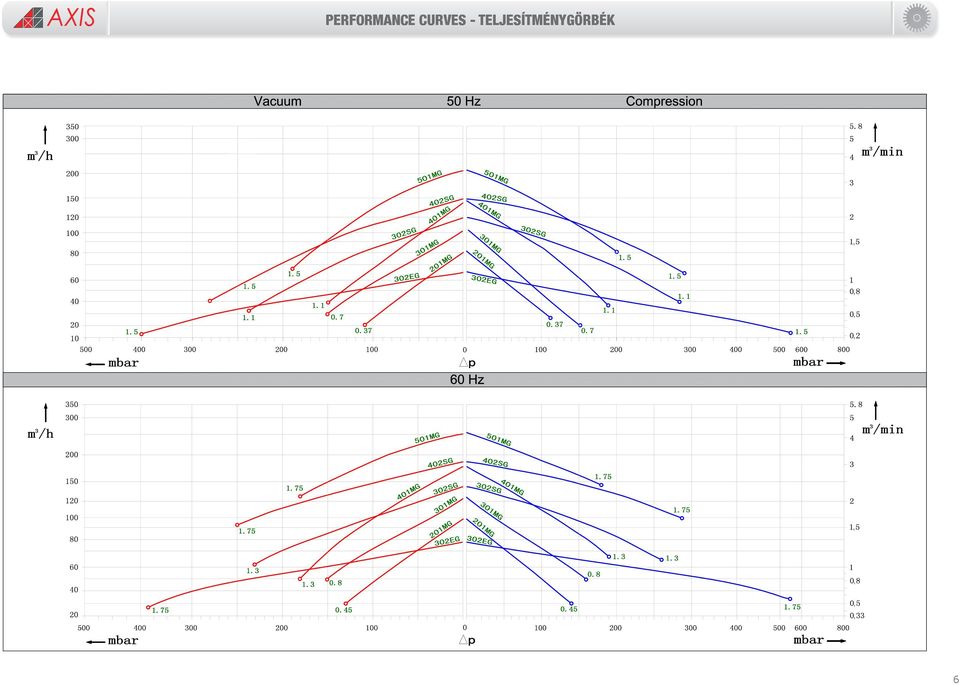

9 PERFORMANCE CURVES - TELJESÍTMÉNYGÖRBÉK 6

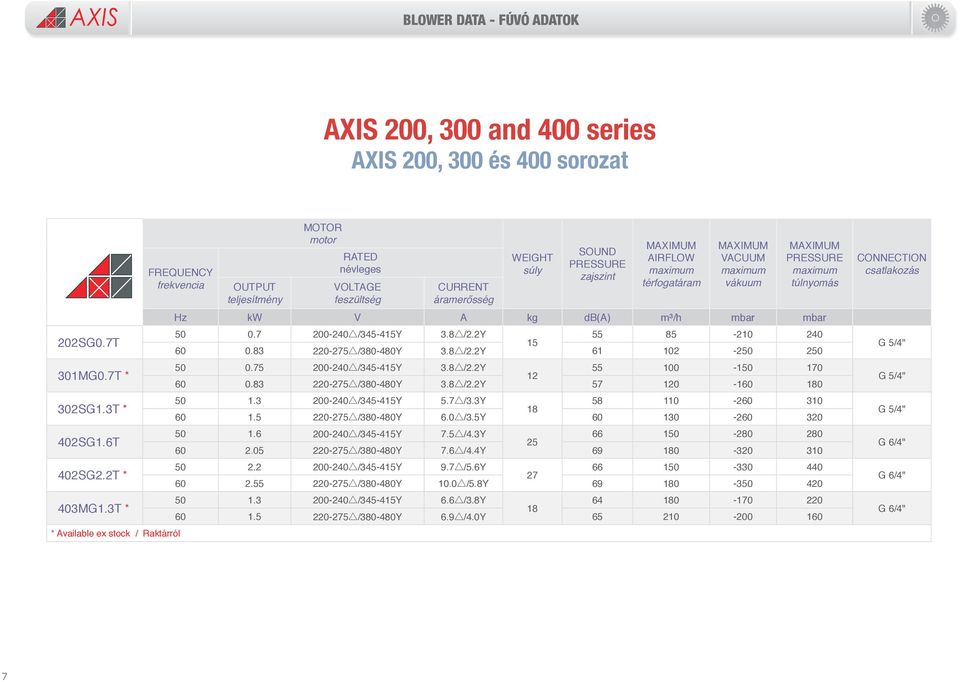

10 BLOWER DATA - FÚVÓ ADATOK AXIS 200, 300 and 400 series AXIS 200, 300 és 400 sorozat 202SG0.7T 301MG0.7T * 302SG1.3T * 402SG1.6T 402SG2.2T * 403MG1.3T * * Available ex stock / Raktárról frequency frekvencia output teljesítmény motor motor rated névleges voltage feszültség current áramerősség weight súly sound pressure zajszint airflow térfogatáram vacuum vákuum pressure túlnyomás Hz kw V A kg db(a) m³/h mbar mbar / Y 3.8 /2.2Y / Y 3.8 /2.2Y / Y 3.8 /2.2Y / Y 3.8 /2.2Y / Y 5.7 /3.3Y / Y 6.0 /3.5Y / Y 7.5 /4.3Y / Y 7.6 /4.4Y / Y 9.7 /5.6Y / Y 10.0 /5.8Y / Y 6.6 /3.8Y / Y 6.9 /4.0Y connection csatlakozás G 6/4" G 6/4" G 6/4" 7

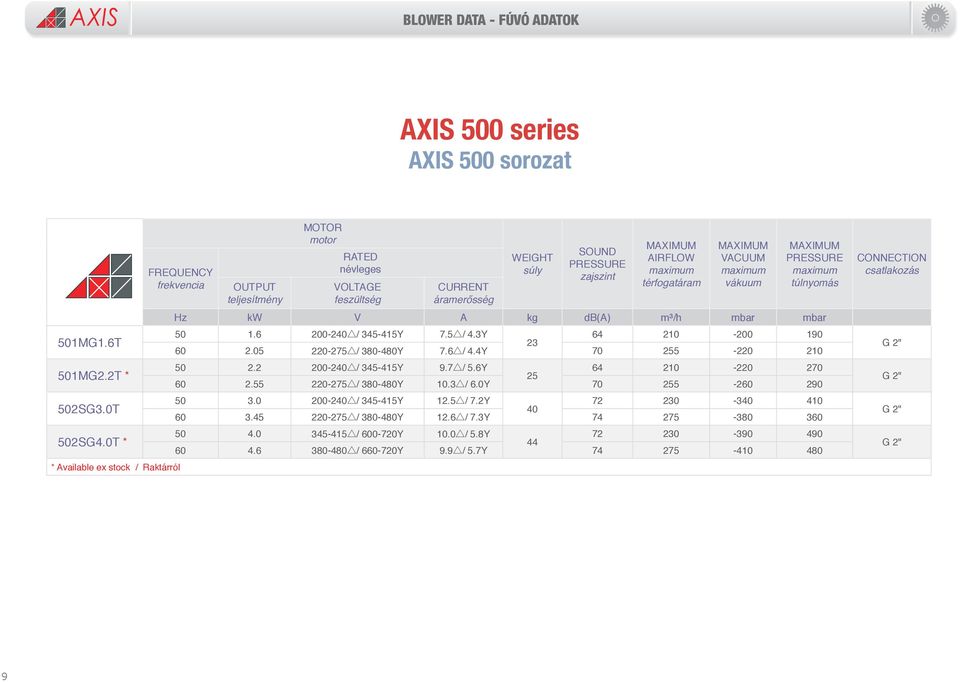

12 BLOWER DATA - FÚVÓ ADATOK AXIS 500 series AXIS 500 sorozat 501MG1.6T 501MG2.2T * 502SG3.0T 502SG4.0T * * Available ex stock / Raktárról frequency frekvencia output teljesítmény motor motor rated névleges voltage feszültség current áramerősség weight súly sound pressure zajszint airflow térfogatáram vacuum vákuum pressure túlnyomás Hz kw V A kg db(a) m³/h mbar mbar / Y 7.5 / 4.3Y / Y 7.6 / 4.4Y / Y 9.7 / 5.6Y / Y 10.3 / 6.0Y / Y 12.5 / 7.2Y / Y 12.6 / 7.3Y / Y 10.0 / 5.8Y / Y 9.9 / 5.7Y connection csatlakozás G 2" G 2" G 2" G 2" 9

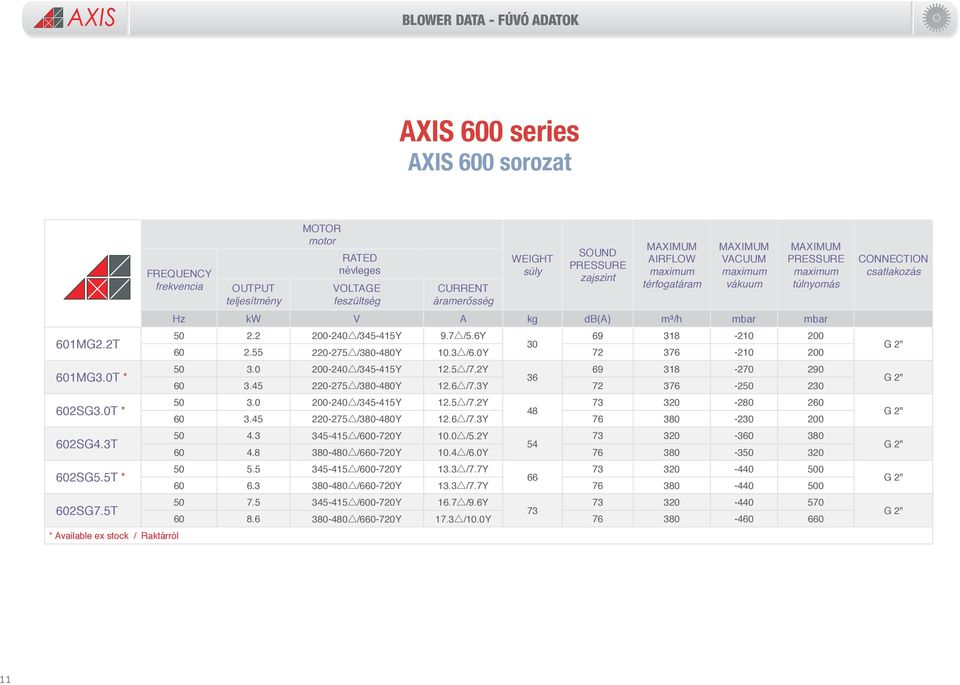

14 BLOWER DATA - FÚVÓ ADATOK AXIS 600 series AXIS 600 sorozat 601MG2.2T 601MG3.0T * 602SG3.0T * 602SG4.3T 602SG5.5T * 602SG7.5T * Available ex stock / Raktárról frequency frekvencia output teljesítmény motor motor rated névleges voltage feszültség current áramerősség weight súly sound pressure zajszint airflow térfogatáram vacuum vákuum pressure túlnyomás Hz kw V A kg db(a) m³/h mbar mbar / Y 9.7 /5.6Y / Y 10.3 /6.0Y / Y 12.5 /7.2Y / Y 12.6 /7.3Y / Y 12.5 /7.2Y / Y 12.6 /7.3Y / Y 10.0 /5.2Y / Y 10.4 /6.0Y / Y 13.3 /7.7Y / Y 13.3 /7.7Y / Y 16.7 /9.6Y / Y 17.3 /10.0Y connection csatlakozás G 2" G 2" G 2" G 2" G 2" G 2" 11

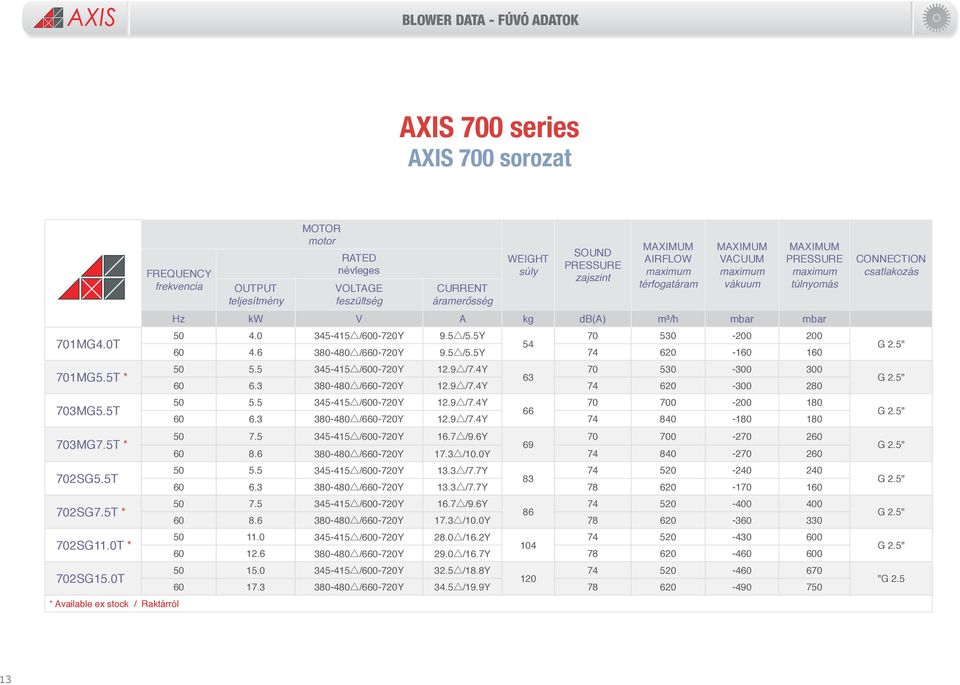

16 BLOWER DATA - FÚVÓ ADATOK AXIS 700 series AXIS 700 sorozat 701MG4.0T 701MG5.5T * 703MG5.5T 703MG7.5T * 702SG5.5T 702SG7.5T * 702SG11.0T * 702SG15.0T frequency frekvencia * Available ex stock / Raktárról output teljesítmény motor motor rated névleges voltage feszültség current áramerősség weight súly sound pressure zajszint airflow térfogatáram vacuum vákuum pressure túlnyomás Hz kw V A kg db(a) m³/h mbar mbar / Y 9.5 /5.5Y / Y 9.5 /5.5Y / Y 12.9 /7.4Y / Y 12.9 /7.4Y / Y 12.9 /7.4Y / Y 12.9 /7.4Y / Y 16.7 /9.6Y / Y 17.3 /10.0Y / Y 13.3 /7.7Y / Y 13.3 /7.7Y / Y 16.7 /9.6Y / Y 17.3 /10.0Y / Y 28.0 /16.2Y / Y 29.0 /16.7Y / Y 32.5 /18.8Y / Y 34.5 /19.9Y connection csatlakozás G 2.5" G 2.5" G 2.5" G 2.5" G 2.5" G 2.5" G 2.5" "G

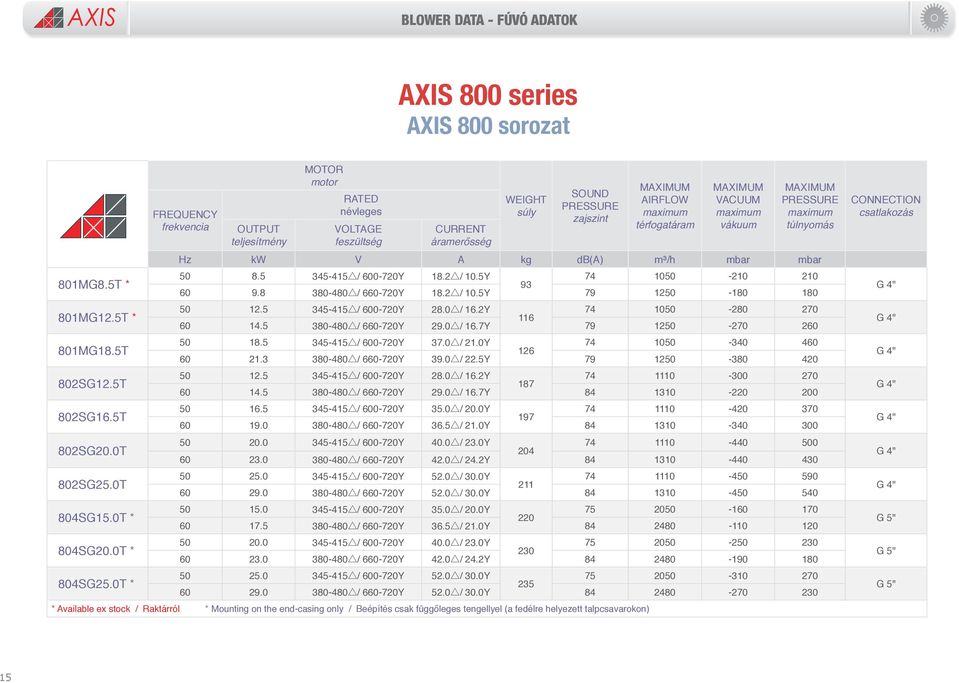

18 BLOWER DATA - FÚVÓ ADATOK AXIS 800 series AXIS 800 sorozat 801MG8.5T * 801MG12.5T * 801MG18.5T 802SG12.5T 802SG16.5T 802SG20.0T 802SG25.0T 804SG15.0T * 804SG20.0T * 804SG25.0T * frequency frekvencia output teljesítmény motor motor rated névleges voltage feszültség current áramerősség weight súly sound pressure zajszint airflow térfogatáram vacuum vákuum pressure túlnyomás Hz kw V A kg db(a) m³/h mbar mbar / Y 18.2 / 10.5Y / Y 18.2 / 10.5Y / Y 28.0 / 16.2Y / Y 29.0 / 16.7Y / Y 37.0 / 21.0Y / Y 39.0 / 22.5Y / Y 28.0 / 16.2Y / Y 29.0 / 16.7Y / Y 35.0 / 20.0Y / Y 36.5 / 21.0Y / Y 40.0 / 23.0Y / Y 42.0 / 24.2Y / Y 52.0 / 30.0Y / Y 52.0 / 30.0Y / Y 35.0 / 20.0Y / Y 36.5 / 21.0Y / Y 40.0 / 23.0Y / Y 42.0 / 24.2Y / Y 52.0 / 30.0Y / Y 52.0 / 30.0Y * Available ex stock / Raktárról * Mounting on the end-casing only / Beépítés csak függőleges tengellyel (a fedélre helyezett talpcsavarokon) connection csatlakozás G 4" G 4" G 4" G 4" G 4" G 4" G 4" G 5" G 5" G 5" 15

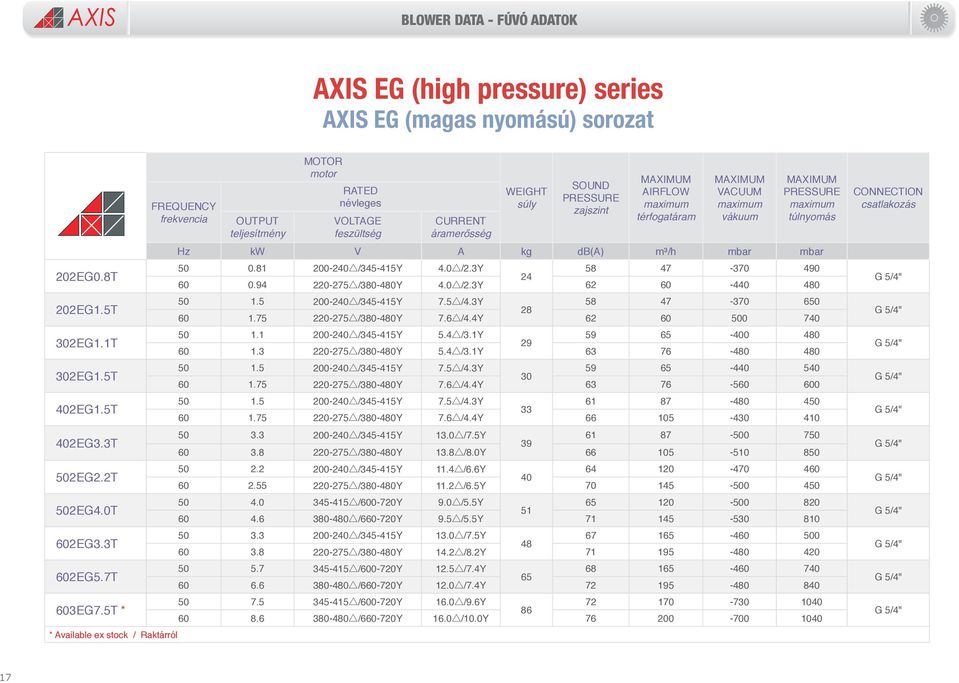

20 BLOWER DATA - FÚVÓ ADATOK AXIS EG (high pressure) series AXIS EG (magas nyomású) sorozat 202EG0.8T 202EG1.5T 302EG1.1T 302EG1.5T 402EG1.5T 402EG3.3T 502EG2.2T 502EG4.0T 602EG3.3T 602EG5.7T 603EG7.5T * * Available ex stock / Raktárról frequency frekvencia output teljesítmény motor motor rated névleges voltage feszültség current áramerősség weight súly sound pressure zajszint airflow térfogatáram vacuum vákuum pressure túlnyomás Hz kw V A kg db(a) m³/h mbar mbar / Y 4.0 /2.3Y / Y 4.0 /2.3Y / Y 7.5 /4.3Y / Y 7.6 /4.4Y / Y 5.4 /3.1Y / Y 5.4 /3.1Y / Y 7.5 /4.3Y / Y 7.6 /4.4Y / Y 7.5 /4.3Y / Y 7.6 /4.4Y / Y 13.0 /7.5Y / Y 13.8 /8.0Y / Y 11.4 /6.6Y / Y 11.2 /6.5Y / Y 9.0 /5.5Y / Y 9.5 /5.5Y / Y 13.0 /7.5Y / Y 14.2 /8.2Y / Y 12.5 /7.4Y / Y 12.0 /7.4Y / Y 16.0 /9.6Y / Y 16.0 /10.0Y connection csatlakozás 17

22 19 DIMENSIONS - MÉRETEK

23 DIMENSIONS - MÉRETEK 20

32 ACCESSORIES - KIEGÉSZÍTOK Filters Szűrők In applications where there is dust, powder or dirt suspended in the air, inline (vacuum applications) or inlet filters (pressure applications) must be used. Keeping particulates from entering the blower will ensure smooth operation and trouble free service. The complete filter includes the housing (made of epoxy coated iron) and the filter element. A poros, szennyezett levegőt a gépbe való belépés előtt egy erre a célra kifejlesztett epoxi bevonatú szűrőházban elhelyezett szűrőbetéttel meg kell szűrni a hosszú távú, problémamentes működés biztosítása érdekében. Connection (G thread, female) Csatlakozás (belső menetes) A (mm) B (mm) C (mm) D (mm) E (mm) Connection (G thread, male) Csatlakozás (külső menetes) A (mm) B (mm) C (mm) 5/4" /4" " " " /4" /4" " " "

33 ACCESSORIES - KIEGÉSZÍTOK Relief valves Biztonsági szelepek By setting a spring loaded relief valve at a given pressure / vacuum you can ensure excessive duties will not harm the blower or products in your application. To reduce the chances of the motor being overloaded set the relief valve at a pressure / vacuum at least 5% lower than the capability of the blower by adjusting the nut / screw. The safety valve connects to the system with a T-adapter. Az elérhető maximális differenciál nyomásnál legalább 5 %-kal kisebb értékre beállított nyomás- vagy vákuumhatároló szelep használata segít megelőzni a motor túlterhelését és/vagy a technológiában fellépő nem kívánt nyomáskülönbséget. A biztonsági szelep egy T-idommal csatlakozik a rendszerhez. Silencers Hangtompítók All blowers are equipped with a silencer both on the suction and the discharge side. However an additional muffler can reduce the noise of the blower by 4-8 dba depending on the configuration of the surrounding piping and equipment. A szívó és a nyomó oldal egyaránt rendelkezik egy-egy gyárilag beépített hangtompítóval. A környező csövezés konfigurációjától függően további 4-8 dba zajcsökkenés érhető el egy kiegészítő hangtompító használatával. 30

34 OUR PRODUCTS TERMÉKEINK Side Channel Blowers Oldalcsatornás fúvók Rotary Vane Vacuum Pumps and Compressors Csúszólapátos vákuumszivattyúk és kompresszorok Rotary Lobe Vacuum Pumps and Blowers Roots vákuumszivattyúk és fúvók Dry Screw Vacuum Pumps Száraz csavar vákuumszivattyúk Liquid Ring Vacuum Pumps and Compressors Folyadékgyűrűs vákuumszivattyúk és kompresszorok Vacuum stations, customized vacuum and blower systems Vákuumközpontok, testreszabott vákuum és fúvórendszerek AND... ÉS... AXIS Mérnöki Kft. Hungary 1025 Budapest, Csalán u Tel: Fax: Mob:
