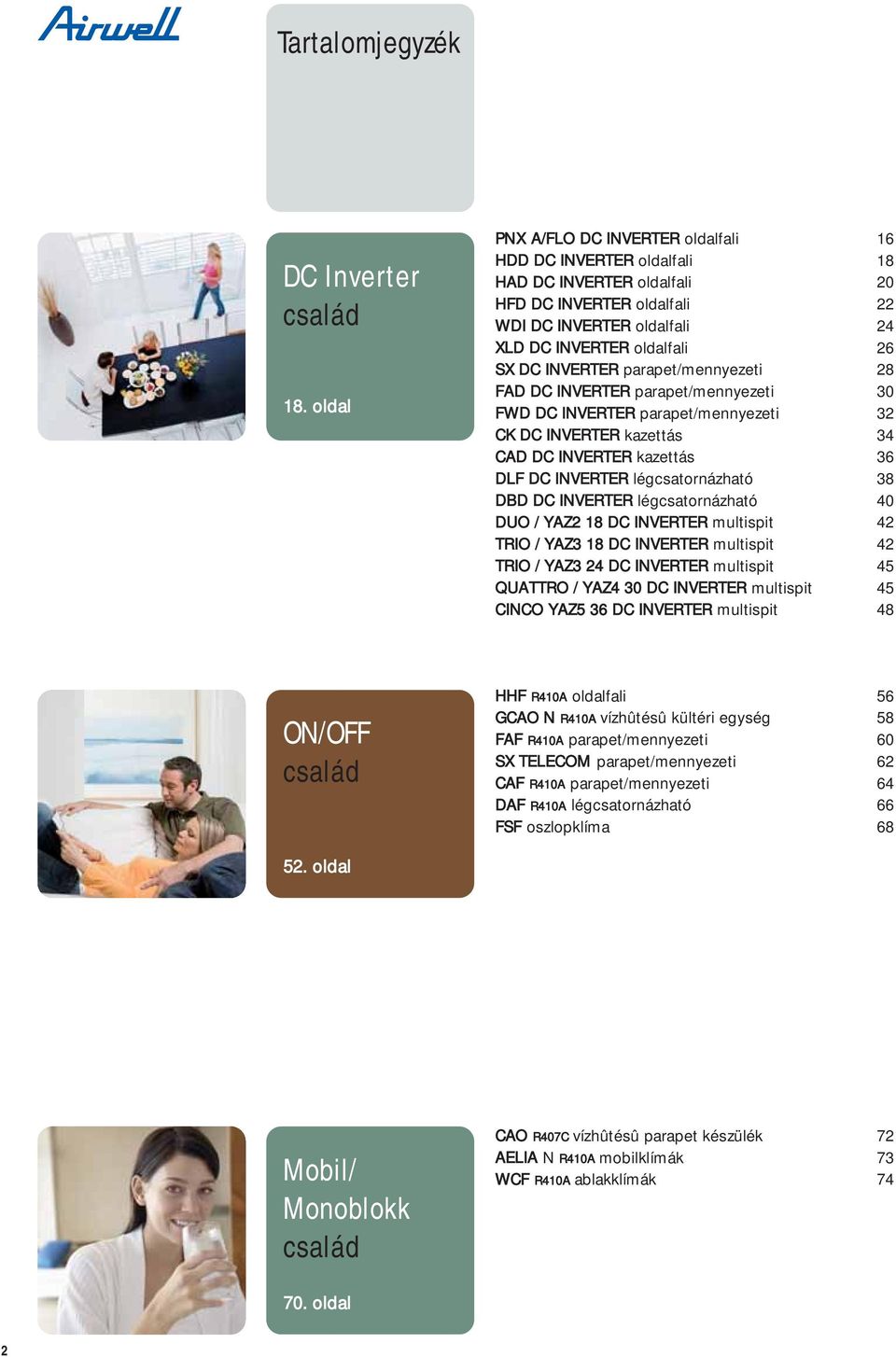

2 Tartalomjegyzék DC Inverter család 8. oldal PNX A/FLO DC INVERTER oldalfali 6 HDD DC INVERTER oldalfali 8 HAD DC INVERTER oldalfali 20 HFD DC INVERTER oldalfali 22 WDI DC INVERTER oldalfali 24 XLD DC INVERTER oldalfali 26 SX DC INVERTER parapet/mennyezeti 28 FAD DC INVERTER parapet/mennyezeti FWD DC INVERTER parapet/mennyezeti 32 CK DC INVERTER kazettás 34 CAD DC INVERTER kazettás 36 DLF DC INVERTER légcsatornázható 38 DBD DC INVERTER légcsatornázható 40 DUO / YAZ2 8 DC INVERTER multispit 42 TRIO / YAZ3 8 DC INVERTER multispit 42 TRIO / YAZ3 24 DC INVERTER multispit 45 QUATTRO / YAZ4 DC INVERTER multispit 45 CINCO YAZ5 36 DC INVERTER multispit 48 ON/OFF család HHF R40A oldalfali 56 GCAO N R40A vízhûtésû kültéri egység 58 FAF R40A parapet/mennyezeti 60 SX TELECOM parapet/mennyezeti 62 CAF R40A parapet/mennyezeti 64 DAF R40A légcsatornázható 66 FSF oszlopklíma oldal Mobil/ Monoblokk család CAO R407C vízhûtésû parapet készülék 72 AELIA N R40A mobilklímák 73 WCF R40A ablakklímák oldal 2

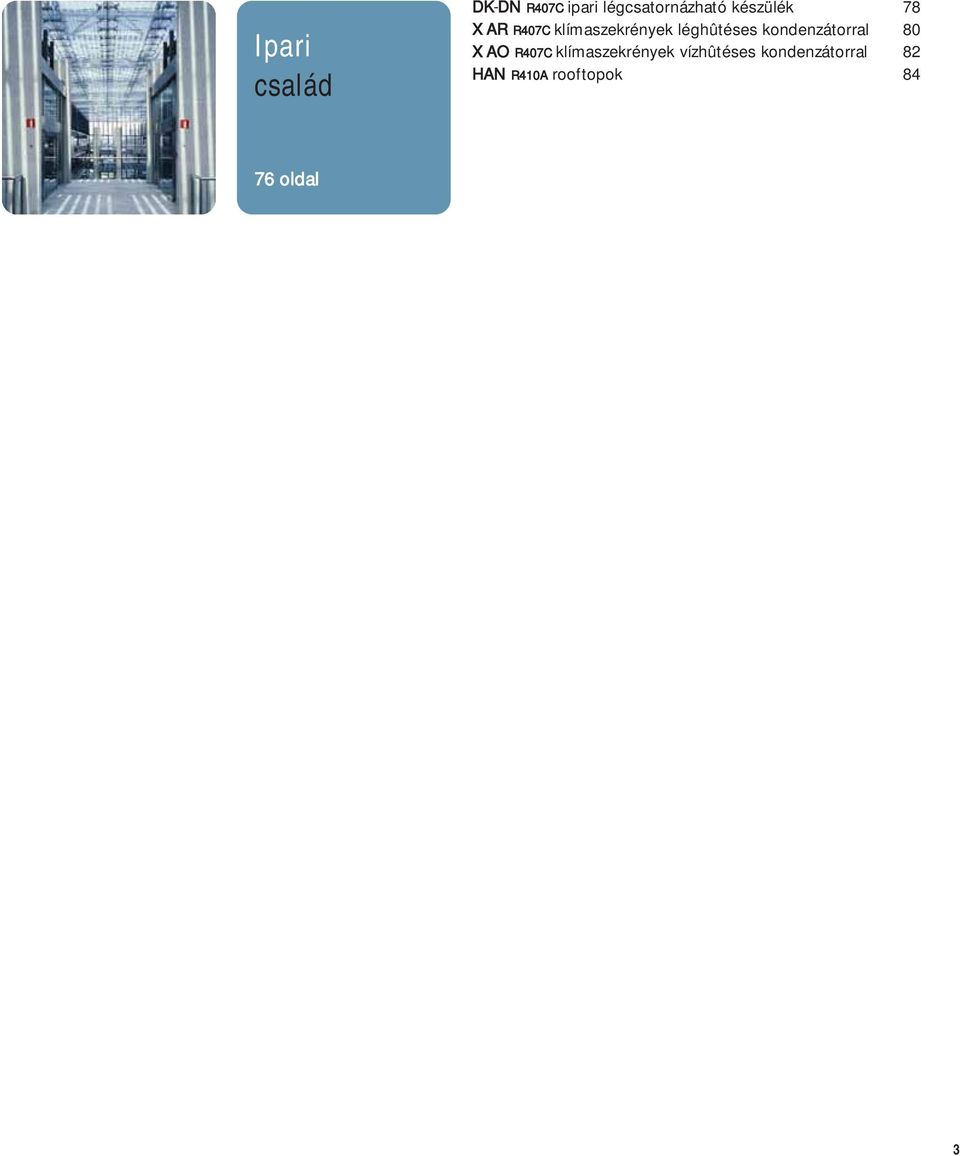

3 Ipari család DKDN R407C ipari légcsatornázható készülék 78 X AR R407C klímaszekrények léghûtéses kondenzátorral 80 X AO R407C klímaszekrények vízhûtéses kondenzátorral 82 HAN R40A rooftopok oldal 3

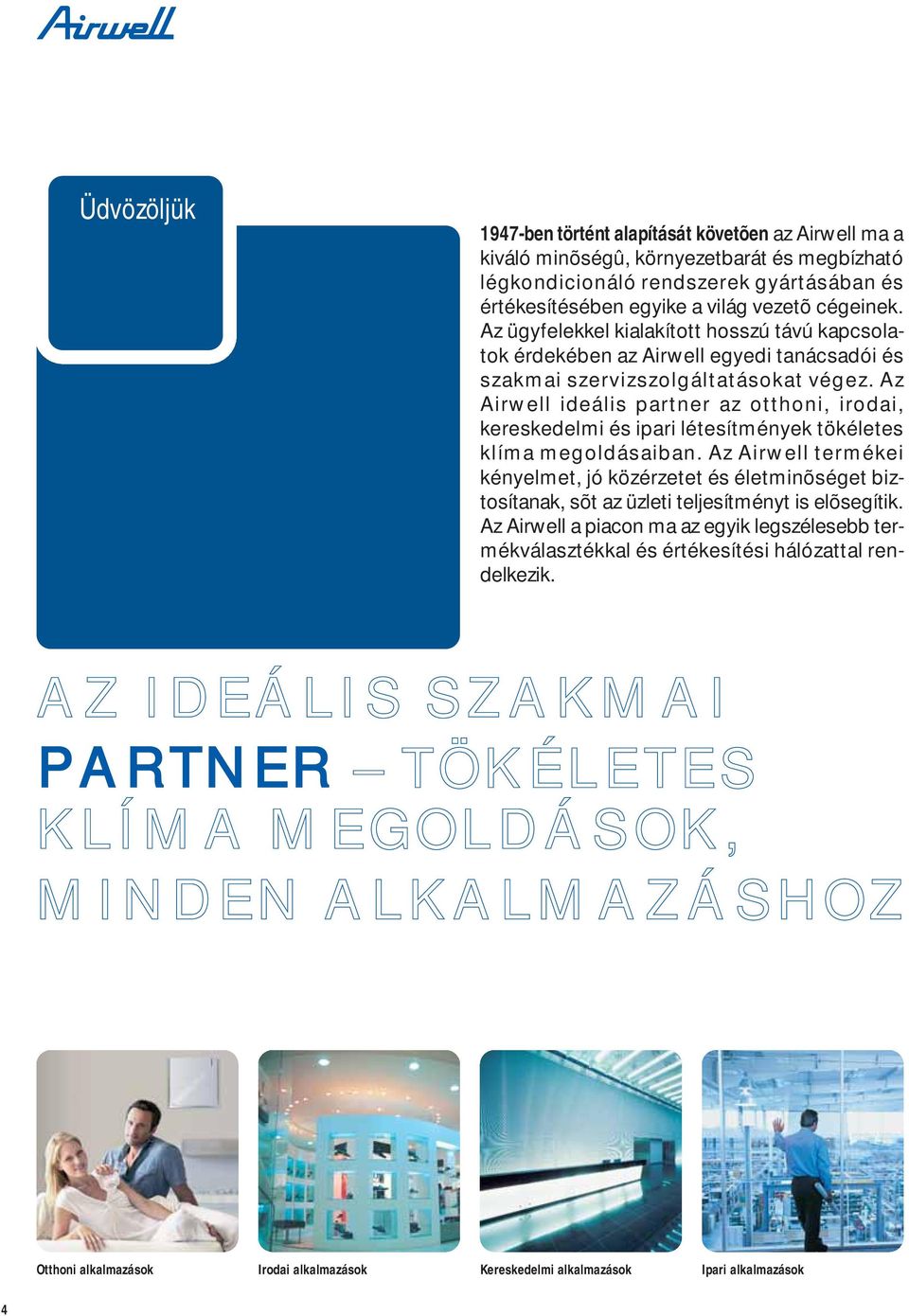

4 Üdvözöljük 947ben történt alapítását követõen az Airwell ma a kiváló minõségû, környezetbarát és megbízható légkondicionáló rendszerek gyártásában és értékesítésében egyike a világ vezetõ cégeinek. Az ügyfelekkel kialakított hosszú távú kapcsolatok érdekében az Airwell egyedi tanácsadói és szakmai szervizszolgáltatásokat végez. Az Airwell ideális partner az otthoni, irodai, kereskedelmi és ipari létesítmények tökéletes klíma megoldásaiban. Az Airwell termékei kényelmet, jó közérzetet és életminõséget biztosítanak, sõt az üzleti teljesítményt is elõsegítik. Az Airwell a piacon ma az egyik legszélesebb termékválasztékkal és értékesítési hálózattal rendelkezik. AZ IDEÁLIS SZAKMAI PARTNER TÖKÉLETES KLÍMA MEGOLDÁSOK, MINDEN ALKALMAZÁSHOZ Otthoni alkalmazások Irodai alkalmazások Kereskedelmi alkalmazások Ipari alkalmazások 4

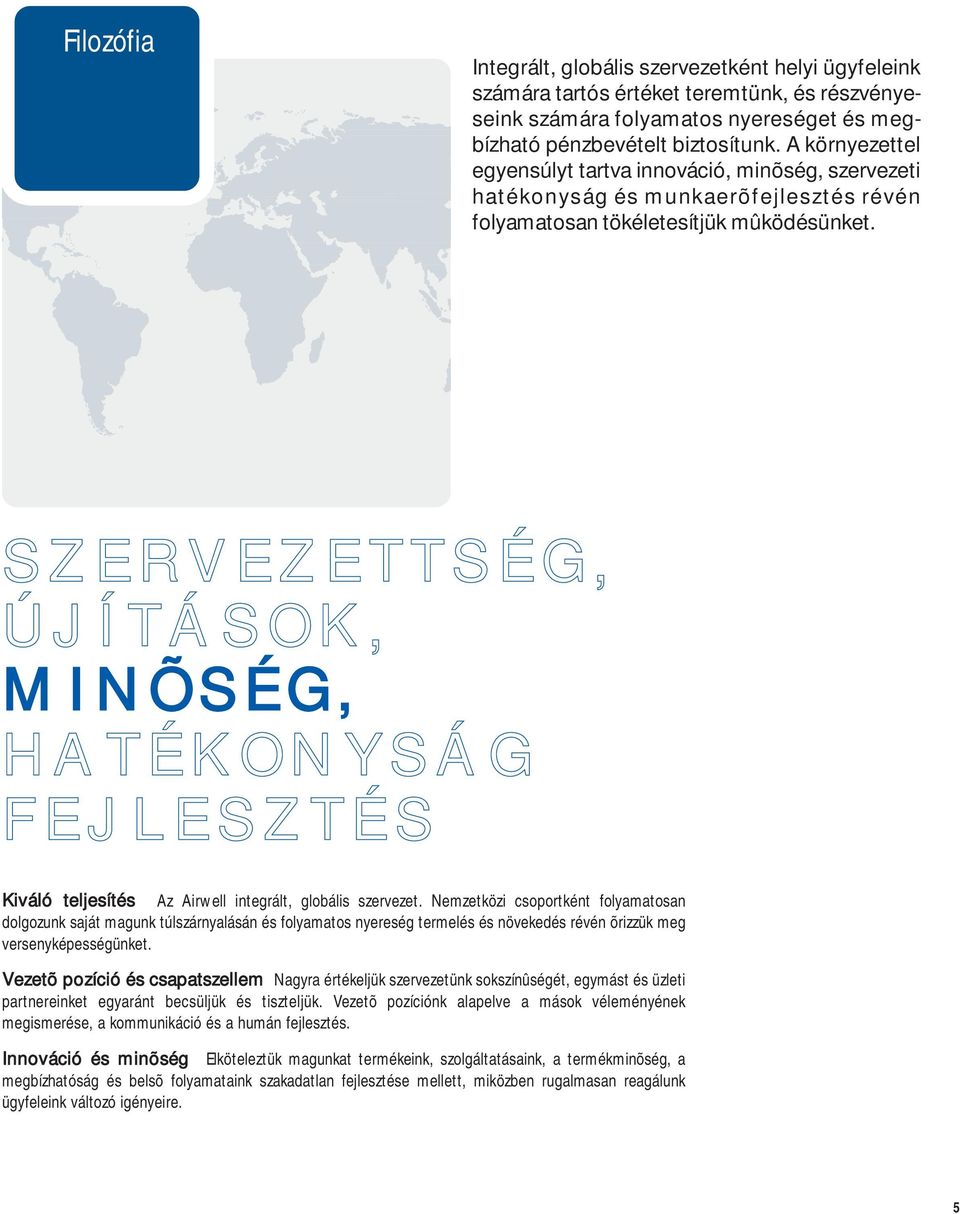

5 Filozófia Integrált, globális szervezetként helyi ügyfeleink számára tartós értéket teremtünk, és részvényeseink számára folyamatos nyereséget és megbízható pénzbevételt biztosítunk. A környezettel egyensúlyt tartva innováció, minõség, szervezeti hatékonyság és munkaerõfejlesztés révén folyamatosan tökéletesítjük mûködésünket. SZERVEZETTSÉG, ÚJÍTÁSOK, MINÕSÉG, HATÉKONYSÁG FEJLESZTÉS Kiváló teljesítés Az Airwell integrált, globális szervezet. Nemzetközi csoportként folyamatosan dolgozunk saját magunk túlszárnyalásán és folyamatos nyereség termelés és növekedés révén õrizzük meg versenyképességünket. Vezetõ pozíció és csapatszellem Nagyra értékeljük szervezetünk sokszínûségét, egymást és üzleti partnereinket egyaránt becsüljük és tiszteljük. Vezetõ pozíciónk alapelve a mások véleményének megismerése, a kommunikáció és a humán fejlesztés. Innováció és minõség Elköteleztük magunkat termékeink, szolgáltatásaink, a termékminõség, a megbízhatóság és belsõ folyamataink szakadatlan fejlesztése mellett, miközben rugalmasan reagálunk ügyfeleink változó igényeire. 5

6 Történet 947. ÉVI ALAPÍTÁSA ÓTA A LÉGKONDICIONÁLÓ IPARBAN AZ AIRWELLT KIVÉTELES MEGBÍZHATÓSÁG JELLEMZI 947ben Paul Wallet az Airwell márkára Párizs közelében megalapította a L/Air Conditionné Enterprise (ACE) céget és ezzel lerakta az Airwell alapjait. Az ACE volt az elsõ, közvetlen elpárologtató rendszerû légkondicionáló berendezéseket gyártó európai vállalat, amely 950re mind kereskedelmi, mind otthoni célokra gyártott légkondicionáló rendszereket. A cég gyors növekedésnek indult és az 990es években hatalmas bõvülést produkált. Ma az Airwell a légkondicionáló rendszerek egyik vezetõ globális szállítója és világszerte több mint 80 országban van jelen Paul Wallet megalapította a L'Air Conditionné Enterprise céget, amely késõbb az Airwell magja lett. A cég fejlõdésnek indult, megkezdte az elsõ ablakklíma tömeggyártását, egy kivételesen jól sikerült légkondicionálóét, amelyet az európai és afrikai piacokra szántak. Az AIRWELL a bevált ablakklíma két részre osztásával split rendszerû egységet fejlesztett ki, ami Európában az elsõ oldalfali split rendszer volt. Az AIRWELL kilépett a nagy hûtõteljesítményû vízhûtésû rendszerek kereskedelmi és ipari piacaira. A két olajválságot követõen a 70es években az AIRWELL kifejlesztette az elsõ nagy hatásfokú levegõvíz hõszivattyút, amely meglévõ olaj bojlerekhez telepítve a háztartásokban eredményez energia megtakarítást Az AIRWELL megalkotta az elsõ európai oldalfali split rendszer választékát, beleértve az elektronikus távvezérlést, a keresztáramú, alacsony zajszintû ventilátor technológiát és a rotációs kompresszorokat is. Az Airwell spanyol, olasz, német és francia értékesítõ cégek és egy, Tillieresben található gyártelep megszerzésével tovább növekedett. Az Airwell kínai, francia (Wesper) és olasz gyártó bázisok beszerzésével tovább erõsítette pozícióit és Argentínában és Törökországban bõvítette értékesítõ hálózatát. A piaci pozíciók nyomatékosítása érdekében az Airwell irodát nyitott Oroszországban és megvásárolta a német Polenz Klimatechnik céget. Az Airwell a Fedders Residential Business (USA) megszerzésével és Tierra del Fuegoban (Argentína) egy új szerelõ üzem megnyitásával megerõsítette pozícióit Amerikában is. 6

7 Környezet Energia Az Airwell nem csupán a gyártó bázisok és irodák vonatkozásában törekszik az energiafelhasználás csökkentésére, hanem a termékeket vásárló ügyfelek vonatkozásában is. Minden új termékfejlesztés a környezetvédelem mellett az energiaköltségek csökkentését, a még jobb energia hatékonyságot tûzi ki célul. Víz Mivel a víz egyre inkább fogy, az Airwell üzemegységei a vízveszteségek csökkentése érdekében minden évben áttekintik a termelésre fordított és a használatra szánt vízfogyasztásukat. Az utóbbi években a cég drasztikusan csökkentette vízfogyasztását. TECHNOLÓGIA HARMÓNIÁBAN A KÖRNYEZETTEL A környezettudatosság az évek során egyre jelentõsebb szerepet kap. Az Airwell számára a környezettudatos cselekvés a cégpolitika részét jelenti. Ez nem csupán a természeti erõforrások felelõs kezelését és az energia rendszerek fejlesztését jelenti, hanem a hulladék anyagok mennyiségének felelõs termékfejlesztés és gyártás révén történõ csökkentését is. E cél elérése érdekében újra felhasználható anyagokat használunk és a nyersanyag és energia felhasználást minimumon tartjuk. Az Airwell cégvezetése e követelmények betartását évente áttekinti és a holnap környezeti követelményeinek kielégítése érdekében már ma új célokat fogalmaz meg. Emisszió Az Airwell mindig környezetkímélõ zöld hûtõközeget használ és a CO2höz hasonló alternatív hûtõközeget igyekszik felkutatni. Minden évben az oktatásra szánt órák számának növelésével a belsõ és külsõ szerviz szakemberek számára a szivárgáskeresés, a töltés és a lefejtés vonatkozásában a hûtõközegek még biztonságosabb kezelése válik lehetõvé. Zaj Az általános iparosítás elkerülhetetlen velejárója a zajszint növekedése. Az Airwell kutatófejlesztõ központjai minden újonnan kifejlesztett termék vonatkozásában különleges figyelmet fordítanak a zajszint minimalizálására és a komfortérzet növelésére. Az új technológiák pl. az inverteres fordulatszám szabályozású motorok fokozott alkalmazása állandó céljaink között szerepelnek. Hulladék Az Airwell a termékeknél használt újrafeldolgozott anyagok használatával nagy erõfeszítéseket tesz a hulladékok mennyiségének csökkentésére és szállítóit is aktívan bevonja ebbe a folyamatba. Az erõfeszítések minden termékfolyamatra kiterjednek, beleértve a fejlesztést, a gyártást, a logisztikát, a telepítést és a karbantartást is egészen a termék élettartamának végéig. 7

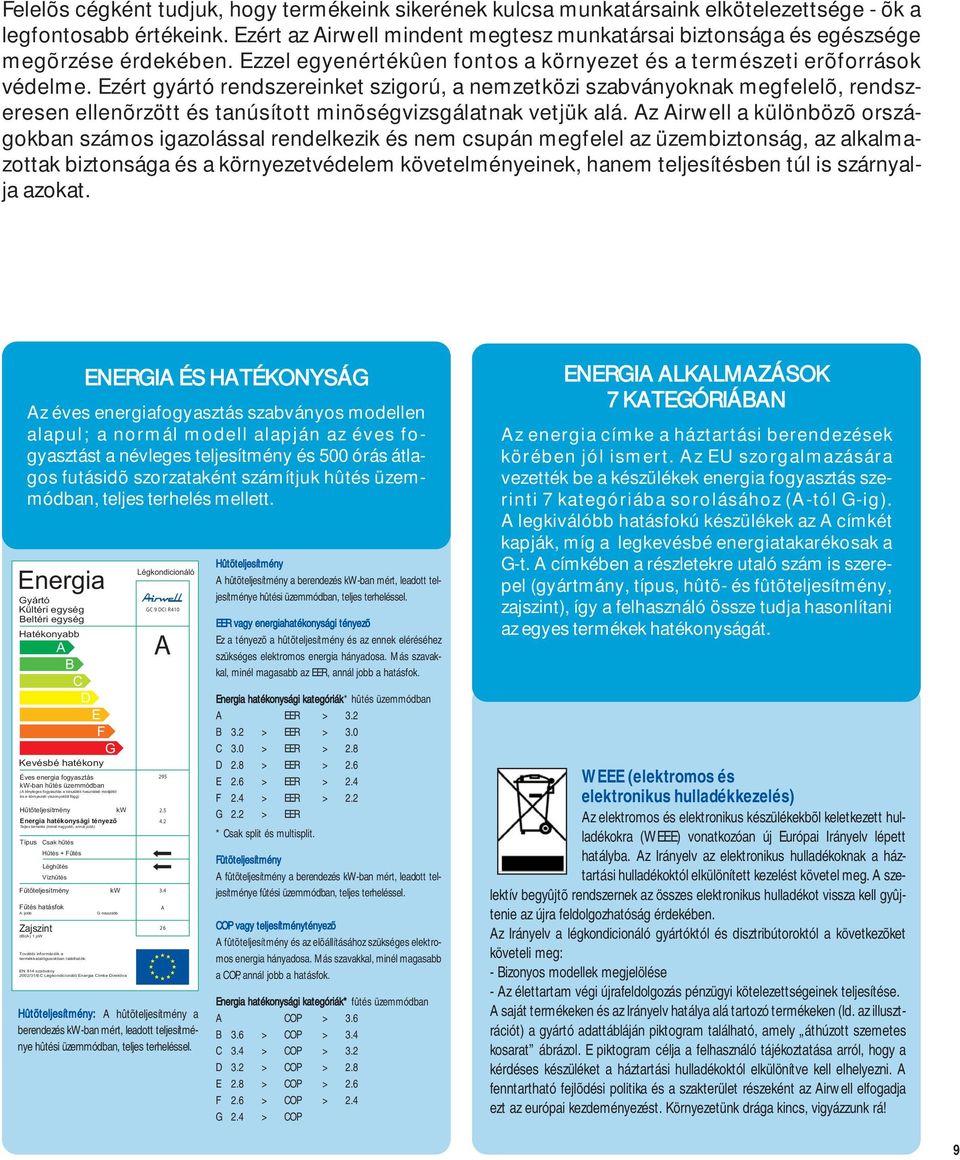

8 Minõség és biztonság Az Airwell termékei megbízhatóságukról és hosszú élettartamukról híresek. A kiváló minõség és a rendkívül gazdag termékválaszték ügyfeleink számára határozott elõnyöket biztosít. A világ minden részén mûködõ cégként az Airwell az egyes gyártóbázisain igyekszik fenntartani, sõt lehetõség szerint fejleszteni ezt a magas követelményrendszert. MINÕSÉG, BIZTONSÁG ÉS KÖRNYEZETVÉDELEM Eurovent Az Airwell aktív résztvevõ az Eurovent Tanúsítási programban. A tanúsításban szerepel légkondicionáló berendezés (2 ig), folyadékhûtõ, fancoil és légkezelõ. Az Eurovent nemzetközi szervezet, amely a termékek mûszaki adatait, zajszintjeit hagyja jóvá az Eurovent weboldalán közzétettek szerint. ISO 400 Az ISO 400 garanciául szolgál arra, hogy az Airwell hatékony környezeti menedzsment rendszerrel rendelkezik a környezetre hatást gyakorló minden tevékenységével, termékével és szolgáltatásával kapcsolatban. OHSAS 800 Az Airwell emberi tõkéje annak munkatársai alapvetõ tényezõk a tartós siker érdekében. Az OHSAS 800 (Munkahelyi Egészségügyi és Biztonsági Felmérés) hatékony egészség és biztonság menedzsment rendszerek révén elõsegíti azt a törekvésünket, hogy nulla számú baleset, munkával összefüggõ sérülés vagy betegség történjen. ISO 9000 Az Airwell minõség menedzsment rendszere megfelel az ISO követelményeinek, amelyek az üzleti folyamatok minden részére kiterjednek ide tartozik a tervezés, a beszerzés, a termék, a telepítés és a szerviz munka. NF Hõszivattyú Igazolás 2008ban az Airwell Industrie France hõszivattyúk vonatkozásában NF igazolásra tett szert (Francia Szabvány). Az NF garantálja a hõszivattyúk minõségét és biztonságát, így a hatékonysági elõírások, a fûtõteljesítmény és a zajszint tekintetében összhangban áll a francia, európai és nemzetközi szabványokkal. Underwriters Laboratories Az Airwell termékeinek forgalmazását az USAban az Underwriters Laboratories (UL) igazolása engedélyezi, amely a termékeket, az alkatrészeket, az anyagokat és rendszereket az elõírásoknak történõ megfelelés szempontjából minõsíti. 8 ISO 900 Mivel az ügyfél elégedettség egyik kulcs tényezõje a minõség, az Airwell központjait az ISO 900 Minõségirányítási Rendszer vonatkozásában az AFAQ hagyja jóvá. CSA International Az USAban az Airwell céget a CSA International akkreditálja, amely a termékeket az USAban található laboratóriumok szabványos tesztelési eljárásával igazolja. Ugyanilyen fontos tényezõ, hogy a CSA jelzését a jelentõs kiskereskedõk, gyártók, értékesítõk, elõírók és szabályozók is elfogadják az USA területén és a világ export piacain.

9 Felelõs cégként tudjuk, hogy termékeink sikerének kulcsa munkatársaink elkötelezettsége õk a legfontosabb értékeink. Ezért az Airwell mindent megtesz munkatársai biztonsága és egészsége megõrzése érdekében. Ezzel egyenértékûen fontos a környezet és a természeti erõforrások védelme. Ezért gyártó rendszereinket szigorú, a nemzetközi szabványoknak megfelelõ, rendszeresen ellenõrzött és tanúsított minõségvizsgálatnak vetjük alá. Az Airwell a különbözõ országokban számos igazolással rendelkezik és nem csupán megfelel az üzembiztonság, az alkalmazottak biztonsága és a környezetvédelem követelményeinek, hanem teljesítésben túl is szárnyalja azokat. Energia Gyártó egység egység Hatékonyabb Kevésbé hatékony Éves energia fogyasztás ban hűtés üzemmódban (A tényleges fogyasztás a készülék használati módjától és a környezeti viszonyoktól függ) Hűtőteljesítmény Energia hatékonysági tényező Teljes terhelés (minél nagyobb, annál jobb) Típus Csak hűtés Hűtés + Fűtés Léghűtés Vízhűtés Fűtőteljesítmény Fűtés hatásfok A: jobb G: rosszabb Zajszint db(a) pw A B C D E F További információk a termékkatalógusokban találhatók. G EN 84 szabvány 2002/3/EC Légkondicionáló Energia Címke Direktíva ENERGIA ÉS HATÉKONYSÁG Az éves energiafogyasztás szabványos modellen alapul; a normál modell alapján az éves fogyasztást a névleges teljesítmény és 500 órás átlagos futásidõ szorzataként számítjuk hûtés üzemmódban, teljes terhelés mellett. Légkondicionáló GC 9 DCI R40 ST FLO 9 DCI A Hûtõteljesítmény: A hûtõteljesítmény a berendezés ban mért, leadott teljesítménye hûtési üzemmódban, teljes terheléssel A 26 Hûtõteljesítmény A hûtõteljesítmény a berendezés ban mért, leadott teljesítménye hûtési üzemmódban, teljes terheléssel. EER vagy energiahatékonysági tényezõ Ez a tényezõ a hûtõteljesítmény és az ennek eléréséhez szükséges elektromos energia hányadosa. Más szavakkal, minél magasabb az EER, annál jobb a hatásfok. Energia hatékonysági kategóriák* hûtés üzemmódban A EER > 3.2 B 3.2 > EER > 3.0 C 3.0 > EER > 2.8 D 2.8 > EER > 2.6 E 2.6 > EER > 2.4 F 2.4 > EER > 2.2 G 2.2 > EER * Csak split és multisplit. Fûtõteljesítmény A fûtõteljesítmény a berendezés ban mért, leadott teljesítménye fûtési üzemmódban, teljes terheléssel. COP vagy teljesítménytényezõ A fûtõteljesítmény és az elõállításához szükséges elektromos energia hányadosa. Más szavakkal, minél magasabb a COP, annál jobb a hatásfok. Energia hatékonysági kategóriák* fûtés üzemmódban A COP > 3.6 B 3.6 > COP > 3.4 C 3.4 > COP > 3.2 D 3.2 > COP > 2.8 E 2.8 > COP > 2.6 F 2.6 > COP > 2.4 G 2.4 > COP ENERGIA ALKALMAZÁSOK 7 KATEGÓRIÁBAN Az energia címke a háztartási berendezések körében jól ismert. Az EU szorgalmazására vezették be a készülékek energia fogyasztás szerinti 7 kategóriába sorolásához (Atól Gig). A legkiválóbb hatásfokú készülékek az A címkét kapják, míg a legkevésbé energiatakarékosak a Gt. A címkében a részletekre utaló szám is szerepel (gyártmány, típus, hûtõ és fûtõteljesítmény, zajszint), így a felhasználó össze tudja hasonlítani az egyes termékek hatékonyságát. WEEE (elektromos és elektronikus hulladékkezelés) Az elektromos és elektronikus készülékekbõl keletkezett hulladékokra (WEEE) vonatkozóan új Európai Irányelv lépett hatályba. Az Irányelv az elektronikus hulladékoknak a háztartási hulladékoktól elkülönített kezelést követel meg. A szelektív begyûjtõ rendszernek az összes elektronikus hulladékot vissza kell gyûjtenie az újra feldolgozhatóság érdekében. Az Irányelv a légkondicionáló gyártóktól és disztribútoroktól a következõket követeli meg: Bizonyos modellek megjelölése Az élettartam végi újrafeldolgozás pénzügyi kötelezettségeinek teljesítése. A saját termékeken és az Irányelv hatálya alá tartozó termékeken (ld. az illusztrációt) a gyártó adattábláján piktogram található, amely áthúzott szemetes kosarat ábrázol. E piktogram célja a felhasználó tájékoztatása arról, hogy a kérdéses készüléket a háztartási hulladékoktól elkülönítve kell elhelyezni. A fenntartható fejlõdési politika és a szakterület részeként az Airwell elfogadja ezt az európai kezdeményezést. Környezetünk drága kincs, vigyázzunk rá! 9

10 A jól szigetelt épületeken belül úgy érezzük, hogy tiszta levegõt lélegzünk be, de ennek éppen az ellenkezõje igaz. A biológiai szennyezõdések, az allergének, vírusok, baktériumok, penész, gombák és atkák nap mint nap hatással vannak ránk. Ráadásul magunk is súlyosbítjuk a helyzetet dohányfüsttel, fõzés közben keletkezett gõzzel, külsõ és szõnyegbõl származó szennyezõanyagokkal, festékekkel, stb. Ezeken kívül, az elektronikus eszközök, pl. a nyomtatók és a másológépek ózont termelnek. Újabb vizsgálatok szerint a belsõ szennyezettség 0szer nagyobb mint a külsõ. Az Airwell AirCare tisztító rendszere elõsegíti a tisztább és egészségesebb levegõ belélegzését. Az Airwell AirCare elektrosztatikus, fotokatalitikus és antibakteriális szûrõk és bipoláris sterilizátor rugalmas rendszere, amely ugyanolyan kellemes atmoszférát teremt, mint amit egy vízesés közelében vagy erdõben járva tapasztalunk. Az Airwell AirCare 3 az ben rendszer, ami jól kondicionált levegõt állít elõ, azt a szenynyezõ anyagok, pollenek és allergének mennyiségének jelentõs csökkentésével és a sterilizátorral egészségesebbé és tisztábbá teszi. A TISZTA LEVEGÕ IGEN LÉNYEGES RÉSZE EGÉSZSÉGÜNKNEK Penész RÉSZECSKÉK BESZÛRÕDÉSE A LEVEGÕBE Pollen Látható részecskék Szemmel látható Mikroszkóppal látható Elektromikroszkóppal látható RÉSZECSKE MÉRET MIKRONBAN , 0,0 0,00 Háziállat Szûrõ típus Mechanikus szûrõ Elektrosztatikus szûrõ Haj Vírus Baktériumok Asztma Szennyezõk Hajkorpa Pollen Spórák Baktériumok Por Szén részecskék Fõzési füst és zsír Dohányfüst Atkák Por Füst Füst Padló por Rovarirtó Fa tüzelési füst Házi szemét Faszén por Állati korpa Füstköd Por Felhõ és köd 0 Ködszitálás

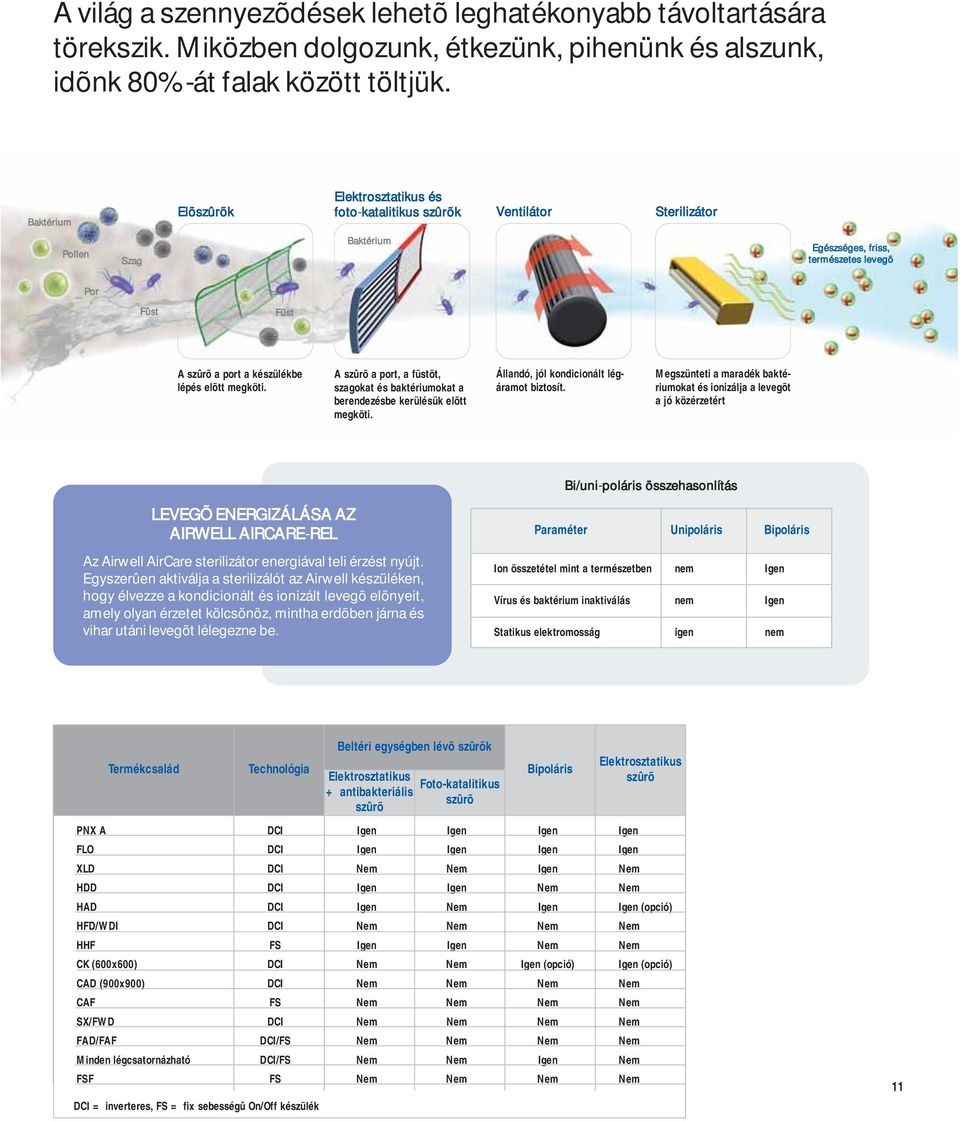

11 A világ a szennyezõdések lehetõ leghatékonyabb távoltartására törekszik. Miközben dolgozunk, étkezünk, pihenünk és alszunk, idõnk 80%át falak között töltjük. Baktérium Elõszûrõk Elektrosztatikus és fotokatalitikus szûrõk Ventilátor Sterilizátor Pollen Szag Baktérium Egészséges, friss, természetes levegõ Por Füst Füst A szûrõ a port a készülékbe lépés elõtt megköti. A szûrõ a port, a füstöt, szagokat és baktériumokat a berendezésbe kerülésük elõtt megköti. Állandó, jól kondicionált légáramot biztosít. Megszünteti a maradék baktériumokat és ionizálja a levegõt a jó közérzetért Bi/unipoláris összehasonlítás LEVEGÕ ENERGIZÁLÁSA AZ AIRWELL AIRCAREREL Az Airwell AirCare sterilizátor energiával teli érzést nyújt. Egyszerûen aktiválja a sterilizálót az Airwell készüléken, hogy élvezze a kondicionált és ionizált levegõ elõnyeit, amely olyan érzetet kölcsönöz, mintha erdõben járna és vihar utáni levegõt lélegezne be. Paraméter Unipoláris Bipoláris Ion összetétel mint a természetben nem Igen Vírus és baktérium inaktiválás nem Igen Statikus elektromosság igen nem egységben lévõ szûrõk Termékcsalád Technológia Bipoláris Elektrosztatikus Fotokatalitikus + antibakteriális szûrõ szûrõ Elektrosztatikus szûrõ PNX A DCI Igen Igen Igen Igen FLO DCI Igen Igen Igen Igen XLD DCI Nem Nem Igen Nem HDD DCI Igen Igen Nem Nem HAD DCI Igen Nem Igen Igen (opció) HFD/WDI DCI Nem Nem Nem Nem HHF FS Igen Igen Nem Nem CK (600x600) DCI Nem Nem Igen (opció) Igen (opció) CAD (900x900) DCI Nem Nem Nem Nem CAF FS Nem Nem Nem Nem SX/FWD DCI Nem Nem Nem Nem FAD/FAF DCI/FS Nem Nem Nem Nem Minden légcsatornázható DCI/FS Nem Nem Igen Nem FSF FS Nem Nem Nem Nem DCI = inverteres, FS = fix sebességû On/Off készülék

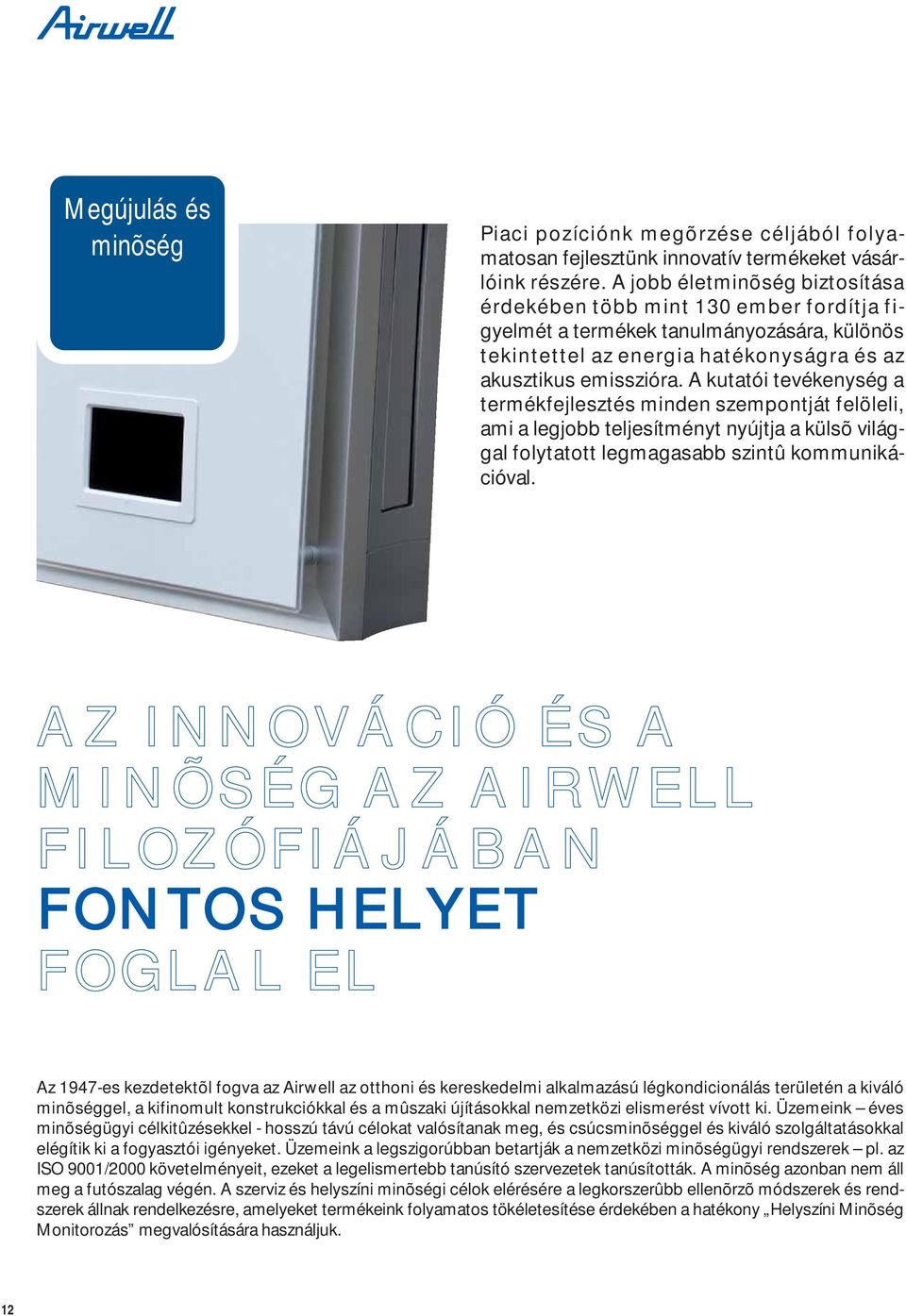

12 Megújulás és minõség Piaci pozíciónk megõrzése céljából folyamatosan fejlesztünk innovatív termékeket vásárlóink részére. A jobb életminõség biztosítása érdekében több mint ember fordítja figyelmét a termékek tanulmányozására, különös tekintettel az energia hatékonyságra és az akusztikus emisszióra. A kutatói tevékenység a termékfejlesztés minden szempontját felöleli, ami a legjobb teljesítményt nyújtja a külsõ világgal folytatott legmagasabb szintû kommunikációval. AZ INNOVÁCIÓ ÉS A MINÕSÉG AZ AIRWELL FILOZÓFIÁJÁBAN FONTOS HELYET FOGLAL EL Az 947es kezdetektõl fogva az Airwell az otthoni és kereskedelmi alkalmazású légkondicionálás területén a kiváló minõséggel, a kifinomult konstrukciókkal és a mûszaki újításokkal nemzetközi elismerést vívott ki. Üzemeink éves minõségügyi célkitûzésekkel hosszú távú célokat valósítanak meg, és csúcsminõséggel és kiváló szolgáltatásokkal elégítik ki a fogyasztói igényeket. Üzemeink a legszigorúbban betartják a nemzetközi minõségügyi rendszerek pl. az ISO 900/2000 követelményeit, ezeket a legelismertebb tanúsító szervezetek tanúsították. A minõség azonban nem áll meg a futószalag végén. A szerviz és helyszíni minõségi célok elérésére a legkorszerûbb ellenõrzõ módszerek és rendszerek állnak rendelkezésre, amelyeket termékeink folyamatos tökéletesítése érdekében a hatékony Helyszíni Minõség Monitorozás megvalósítására használjuk. 2

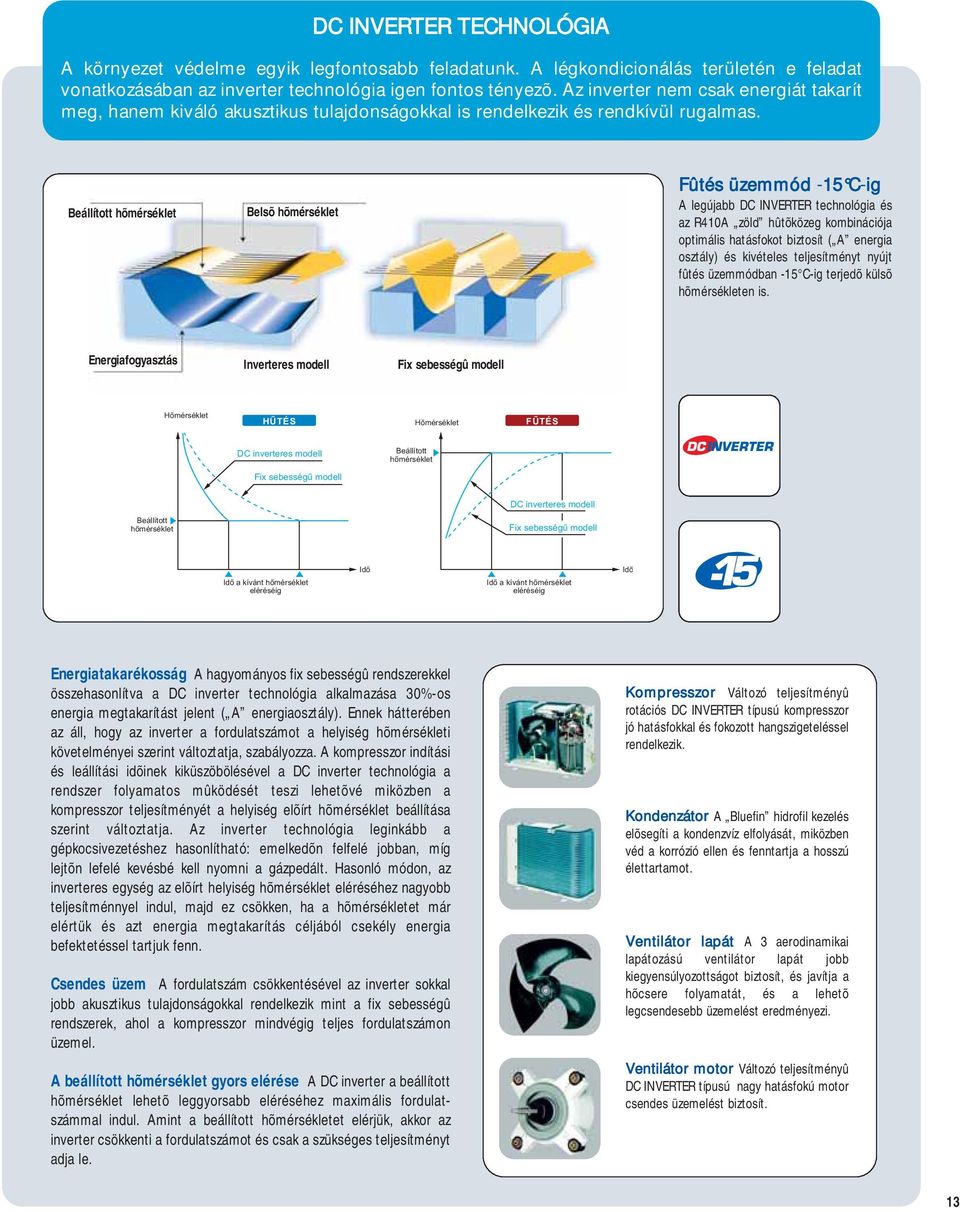

13 DC INVERTER TECHNOLÓGIA A környezet védelme egyik legfontosabb feladatunk. A légkondicionálás területén e feladat vonatkozásában az inverter technológia igen fontos tényezõ. Az inverter nem csak energiát takarít meg, hanem kiváló akusztikus tulajdonságokkal is rendelkezik és rendkívül rugalmas. Beállított hõmérséklet Belsõ hõmérséklet Fûtés üzemmód Cig A legújabb DC INVERTER technológia és az R40A zöld hûtõközeg kombinációja optimális hatásfokot biztosít ( A energia osztály) és kivételes teljesítményt nyújt fûtés üzemmódban Cig terjedõ külsõ hõmérsékleten is. Energiafogyasztás Inverteres modell Fix sebességû modell Hőmérséklet HŰTÉS Hőmérséklet FŰTÉS DC inverteres modell Beállított hőmérséklet Fix sebességű modell DC inverteres modell Beállított hőmérséklet Fix sebességű modell Idő a kívánt hőmérséklet eléréséig Idő Idő a kívánt hőmérséklet eléréséig Idő Energiatakarékosság A hagyományos fix sebességû rendszerekkel összehasonlítva a DC inverter technológia alkalmazása %os energia megtakarítást jelent ( A energiaosztály). Ennek hátterében az áll, hogy az inverter a fordulatszámot a helyiség hõmérsékleti követelményei szerint változtatja, szabályozza. A kompresszor indítási és leállítási idõinek kiküszöbölésével a DC inverter technológia a rendszer folyamatos mûködését teszi lehetõvé miközben a kompresszor teljesítményét a helyiség elõírt hõmérséklet beállítása szerint változtatja. Az inverter technológia leginkább a gépkocsivezetéshez hasonlítható: emelkedõn felfelé jobban, míg lejtõn lefelé kevésbé kell nyomni a gázpedált. Hasonló módon, az inverteres egység az elõírt helyiség hõmérséklet eléréséhez nagyobb teljesítménnyel indul, majd ez csökken, ha a hõmérsékletet már elértük és azt energia megtakarítás céljából csekély energia befektetéssel tartjuk fenn. Csendes üzem A fordulatszám csökkentésével az inverter sokkal jobb akusztikus tulajdonságokkal rendelkezik mint a fix sebességû rendszerek, ahol a kompresszor mindvégig teljes fordulatszámon üzemel. A beállított hõmérséklet gyors elérése A DC inverter a beállított hõmérséklet lehetõ leggyorsabb eléréséhez maximális fordulatszámmal indul. Amint a beállított hõmérsékletet elérjük, akkor az inverter csökkenti a fordulatszámot és csak a szükséges teljesítményt adja le. Kompresszor Változó teljesítményû rotációs DC INVERTER típusú kompresszor jó hatásfokkal és fokozott hangszigeteléssel rendelkezik. Kondenzátor A Bluefin hidrofil kezelés elõsegíti a kondenzvíz elfolyását, miközben véd a korrózió ellen és fenntartja a hosszú élettartamot. Ventilátor lapát A 3 aerodinamikai lapátozású ventilátor lapát jobb kiegyensúlyozottságot biztosít, és javítja a hõcsere folyamatát, és a lehetõ legcsendesebb üzemelést eredményezi. Ventilátor motor Változó teljesítményû DC INVERTER típusú nagy hatásfokú motor csendes üzemelést biztosít. 3

14 DC Inverter család A DC inverter technológia alaposan kitolta a tökéletesség határait és a legkiválóbb légkondicionáló teljesítményt nyújtja: a hõmérséklet tartás pontossága közel /2 fokos, optimális az energia hatásfok, páratlanul csendesen üzemel, kiváló hatásfokú a szûrés, kompakt a kültéri egység. A felhasználó kényelme érdekében minden követelményt túlszárnyalva teljesít. Legyen hát igényes és válassza az Airwell kivételes DC inverteres gépcsaládját. DC INVERTERES CSÚCSTECHNOLÓGIA KIVÁLÓ TELJESÍTMÉNY ENERGIA HATÉKONYSÁG KÖRNYEZETBARÁT KONSTRUKCIÓ 4

15 PNX A & FLO DC INVERTER 6. oldal HDD DC INVERTER 8. oldal HAD DC INVERTER 20. oldal HFD DC INVERTER 22. oldal WDI DC INVERTER 24. oldal XLD DC INVERTER 26. oldal SX DC INVERTER 28. oldal FAD DC INVERTER. oldal FWD DC INVERTER 32. oldal CK DC INVERTER 34. oldal CAD DC INVERTER 36. oldal DLF DC INVERTER 38. oldal DBD DC INVERTER 40. oldal DUO / YAZ2 8 DC INVERTER 42. oldal TRIO / YAZ3 8 DC INVERTER 42. oldal TRIO / YAZ3 24 DC INVERTER 45. oldal QUATTRO / YAZ4 DC INVERTER 45. oldal CINCO / YAZ5 36 DC INVERTER 48. oldal

16 PNX A/FLO DC INVERTER OLDALFALI HÕSZIVATTYÚS 6 hõszivattyús modell 2,5 7,8 BELTÉRI EGYSÉG PNX A 92 DCI KIVÉTELES LEVEGÕ MINÕSÉG Az Airwell ionizátor negatív iont állít elõ ami olyan, mintha vízesés mellett állnánk! A TERMÉK ELÕNYEI Tökéletes komfort, páratlan diszkrét megjelenés, tökéletes hõmérséklet tartási pontosság és levegõ minõség ellenõrzés Fényezett felületû beltéri egység R40A zöld hûtõközeg Optimális hatékonyság: A energiaosztály (nagyságtól függõen) Fûtési üzemmódú mûködés C külsõ hõmérsékletig Optimális hõmérséklet szabályozás Elektronikus szabályozás és programozás Nagy hatéknyságú szûrõ, elektrosztatikus szûrõ + aktívszén szûrõ + ionizátor Automatikus légterelés Gyári hûtõközeg feltöltés legfeljebb 20 m csõhosszig (modelltõl függõen) RC7 távvezérlõvel szállítva Kompatibilis a DUO, TRIO/YAZ3, QUATTRO/YAZ4, CINCO/YAZ5 multisplit kültéri egységekkel HATÉKONY SZÛRÉS 3 szûrési szint a por, pollen, atka és dohányszag kiszûrésére és semlegesítésére. Normál szûrõ Aktívszén szûrõ Elektrosztatikus szûrõ BÉLTÉRI EGYSÉG PNX A 824 DCI KÜLTÉRI EGYSÉG YBD 007 RC7 RCW2* BELTÉRI EGYSÉG FLO DCI KÜLTÉRI EGYSÉG GC 92 DCI YBD 08 KÜLTÉRI EGYSÉG YBD 024/GCD 0 DCI 6

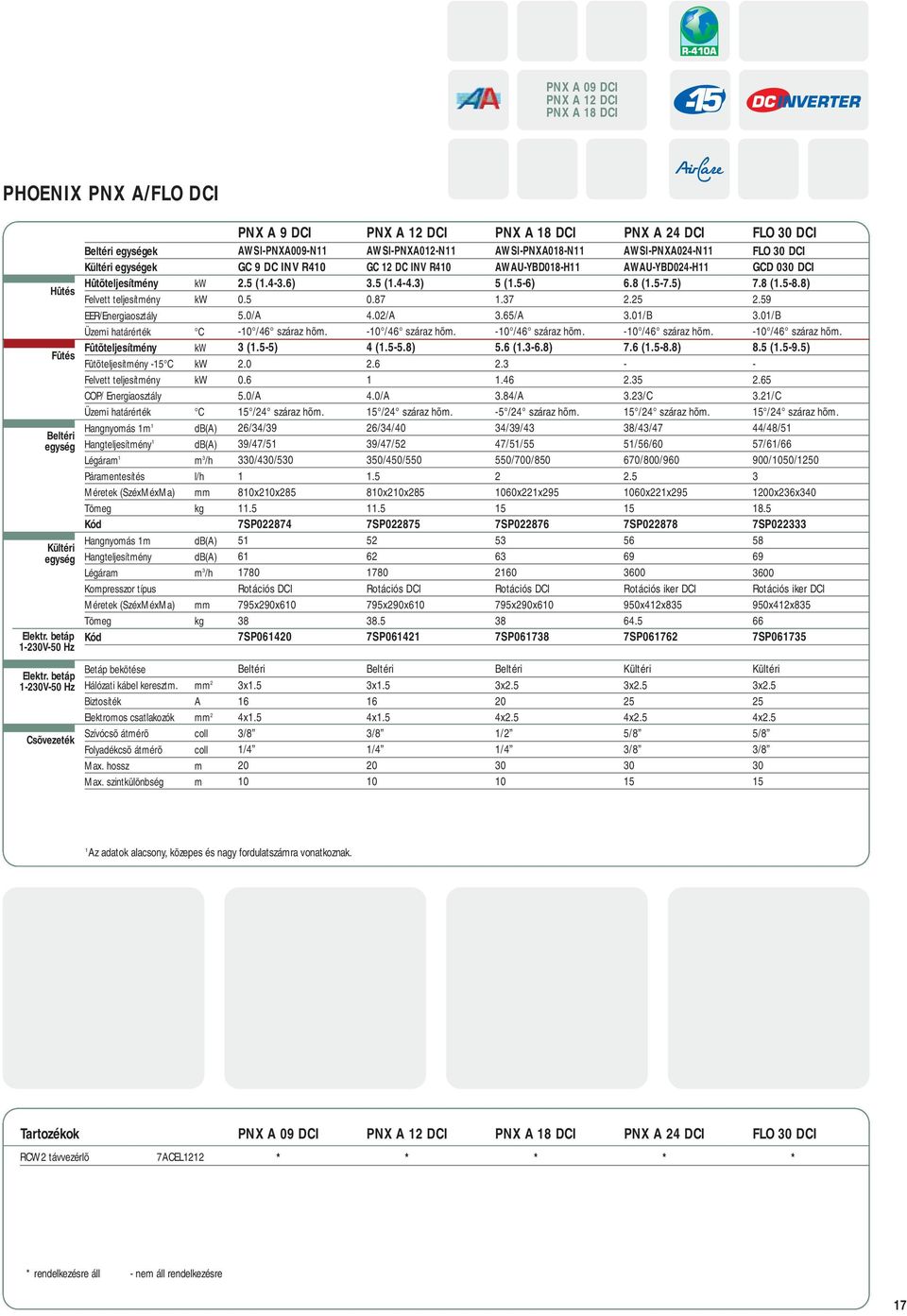

17 PNX A 09 DCI PNX A 2 DCI PNX A 8 DCI PHOENIX PNX A/FLO DCI Hûtés Fûtés egység egység 2V50 Hz egységek egységek Hûtõteljesítmény Felvett teljesítmény EER/Energiaosztály Üzemi határérték C Fûtõteljesítmény Fûtõteljesítmény C Felvett teljesítmény COP/ Energiaosztály Üzemi határérték C Hangnyomás m db(a) Hangteljesítmény db(a) Légáram m 3 /h Páramentesítés l/h Méretek (SzéxMéxMa) mm Hangnyomás m db(a) Hangteljesítmény db(a) Légáram m 3 /h Kompresszor típus Méretek (SzéxMéxMa) mm Betáp bekötése 2V50 Hz Hálózati kábel keresztm. mm 2 Biztosíték A Elektromos csatlakozók mm 2 Csõvezeték Szívócsõ átmérõ coll Folyadékcsõ átmérõ coll Max. hossz m Max. szintkülönbség m PNX A 9 DCI PNX A 2 DCI PNX A 8 DCI PNX A 24 DCI FLO DCI AWSIPNXA009N GC 9 DC INV R (.43.6) /A 0 /46 száraz hõm. 3 (.55) /A /24 száraz hõm. 26/34/39 39/47/5 3/4/5 80x20x SP Rotációs DCI 795x290x SP x.5 6 4x.5 3/8 / AWSIPNXA02N GC 2 DC INV R (.44.3) /A 0 /46 száraz hõm. 4 (.55.8) /A /24 száraz hõm. 26/34/40 39/47/52 350/450/ x20x SP Rotációs DCI 795x290x SP0642 3x.5 6 4x.5 3/8 / AWSIPNXA08N AWAUYBD08H 5 (.56) /A 0 /46 száraz hõm. 5.6 (.36.8) /A 5 /24 száraz hõm. 34/39/43 47/5/55 550/700/ x22x295 7SP Rotációs DCI 795x290x SP x x2.5 /2 /4 0 AWSIPNXA024N AWAUYBD024H 6.8 (.57.5) /B 0 /46 száraz hõm. 7.6 (.58.8) /C /24 száraz hõm. 38/43/47 5/56/60 670/800/ x22x295 7SP Rotációs iker DCI 950x42x SP x x2.5 5/8 3/8 FLO DCI GCD 0 DCI 7.8 (.58.8) /B 0 /46 száraz hõm. 8.5 (.59.5) /C /24 száraz hõm. 44/48/5 57/6/66 900/050/ x236x SP Rotációs iker DCI 950x42x SP x x2.5 5/8 3/8 Az adatok alacsony, közepes és nagy fordulatszámra vonatkoznak. Tartozékok RCW2 távvezérlõ 7ACEL22 PNX A 09 DCI PNX A 2 DCI PNX A 8 DCI PNX A 24 DCI FLO DCI * * * * * * rendelkezésre áll nem áll rendelkezésre 7

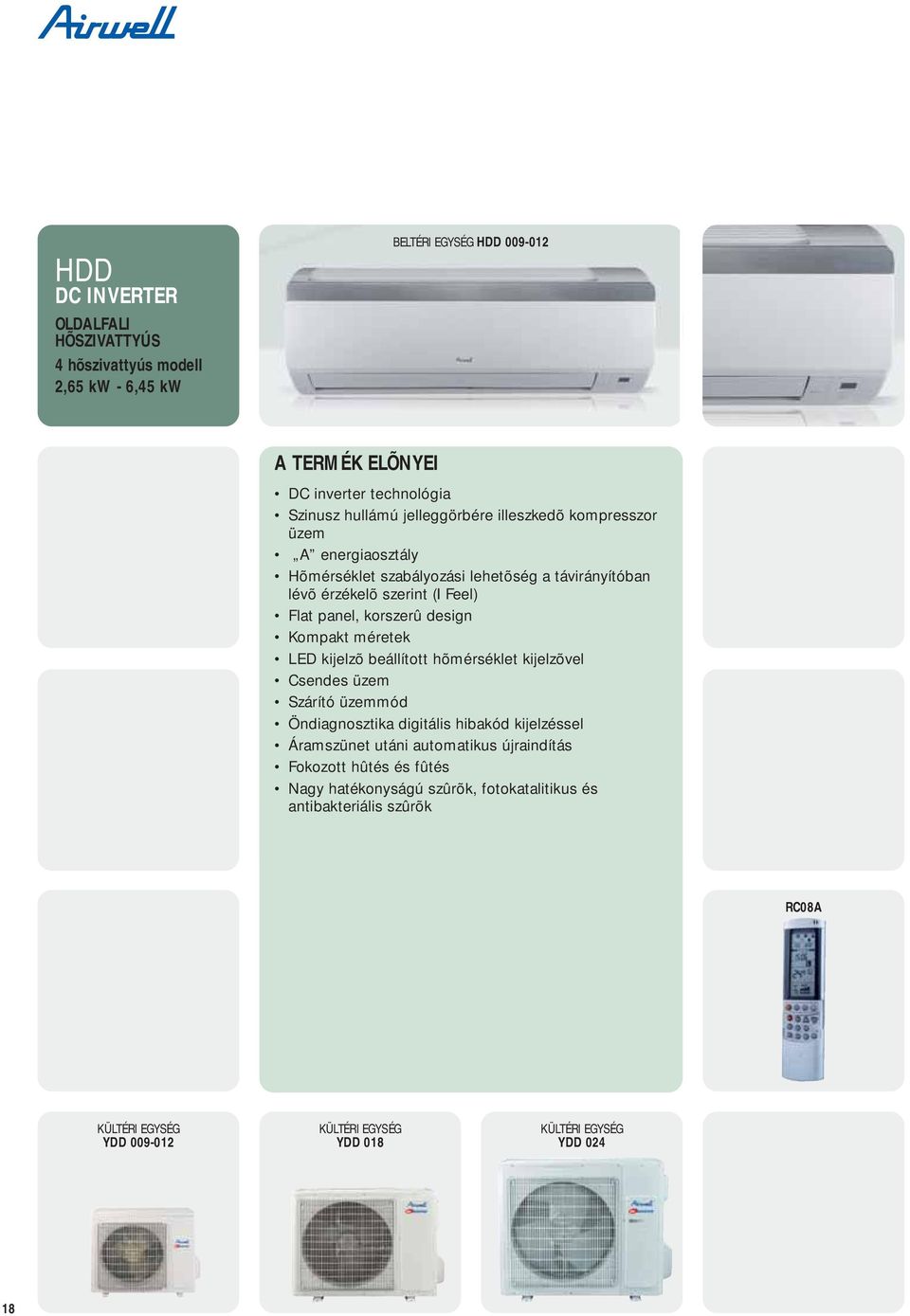

18 HDD DC INVERTER OLDALFALI HÕSZIVATTYÚS 4 hõszivattyús modell 2,65 6,45 INDOOR BELTÉRI UNITEGYSÉG PNX HDD 00902DCI A TERMÉK ELÕNYEI DC inverter technológia Szinusz hullámú jelleggörbére illeszkedõ kompresszor üzem A energiaosztály Hõmérséklet szabályozási lehetõség a távirányítóban lévõ érzékelõ szerint (I Feel) Flat panel, korszerû design Kompakt méretek LED kijelzõ beállított hõmérséklet kijelzõvel Csendes üzem Szárító üzemmód Öndiagnosztika digitális hibakód kijelzéssel Áramszünet utáni automatikus újraindítás Fokozott hûtés és fûtés Nagy hatékonyságú szûrõk, fotokatalitikus és antibakteriális szûrõk RC08A KÜLTÉRI EGYSÉG YDD KÜLTÉRI EGYSÉG YDD 08 KÜLTÉRI EGYSÉG YDD 024 8

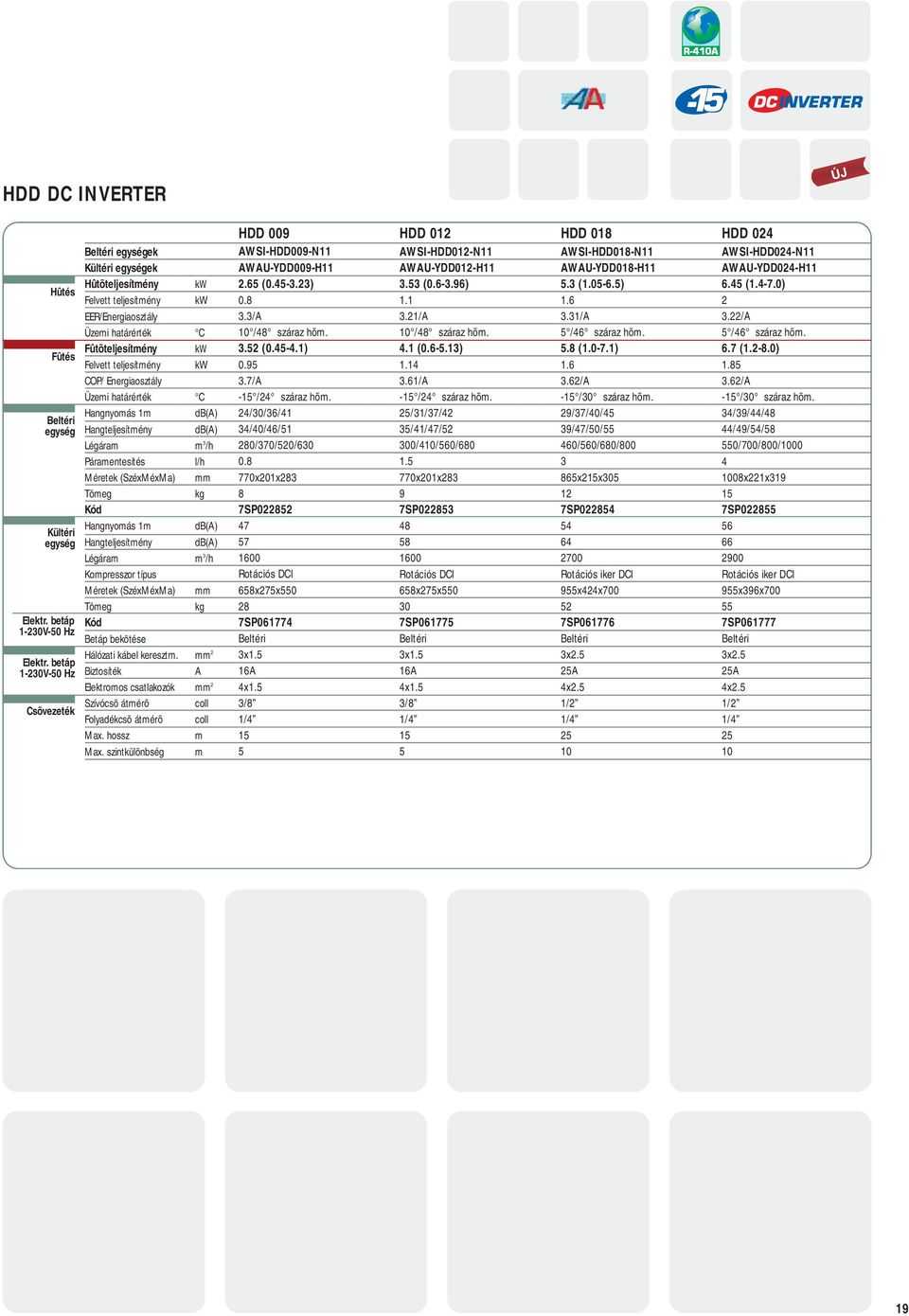

19 HDD DC INVERTER Hûtés Fûtés egység egység 2V50 Hz 2V50 Hz egységek egységek Hûtõteljesítmény Felvett teljesítmény EER/Energiaosztály Üzemi határérték C Fûtõteljesítmény Felvett teljesítmény COP/ Energiaosztály Üzemi határérték C Hangnyomás m db(a) Hangteljesítmény db(a) Légáram m 3 /h Páramentesítés l/h Méretek (SzéxMéxMa) mm Hangnyomás m db(a) Hangteljesítmény db(a) Légáram m 3 /h Kompresszor típus Méretek (SzéxMéxMa) mm Betáp bekötése Hálózati kábel keresztm. mm 2 Biztosíték A Elektromos csatlakozók mm 2 Csõvezeték Szívócsõ átmérõ coll Folyadékcsõ átmérõ coll Max. hossz m Max. szintkülönbség m HDD 009 HDD 02 HDD 08 HDD 024 AWSIHDD009N AWAUYDD009H 2.65 ( ) /A 0 /48 száraz hõm (0.454.) /A /24 száraz hõm. 24//36/4 34/40/46/5 280/370/520/ x20x SP Rotációs DCI 658x275x SP x.5 6A 4x.5 3/8 /4 5 AWSIHDD02N AWAUYDD02H 3.53 ( ). 3.2/A 0 /48 száraz hõm. 4. (0.65.3).4 3.6/A /24 száraz hõm. 25/3/37/42 35/4/47/52 0/40/560/ x20x SP Rotációs DCI 658x275x550 7SP x.5 6A 4x.5 3/8 /4 5 AWSIHDD08N AWAUYDD08H 5.3 (.056.5).6 3.3/A 5 /46 száraz hõm. 5.8 (.07.) /A / száraz hõm. 29/37/40/45 39/47/50/55 460/560/680/ x2x5 2 7SP Rotációs iker DCI 955x424x SP x2.5 25A 4x2.5 /2 / AWSIHDD024N AWAUYDD024H 6.45 (.47.0) /A 5 /46 száraz hõm. 6.7 (.28.0) /A / száraz hõm. 34/39/44/48 44/49/54/58 550/700/800/ x22x39 7SP Rotációs iker DCI 955x396x SP x2.5 25A 4x2.5 /2 /

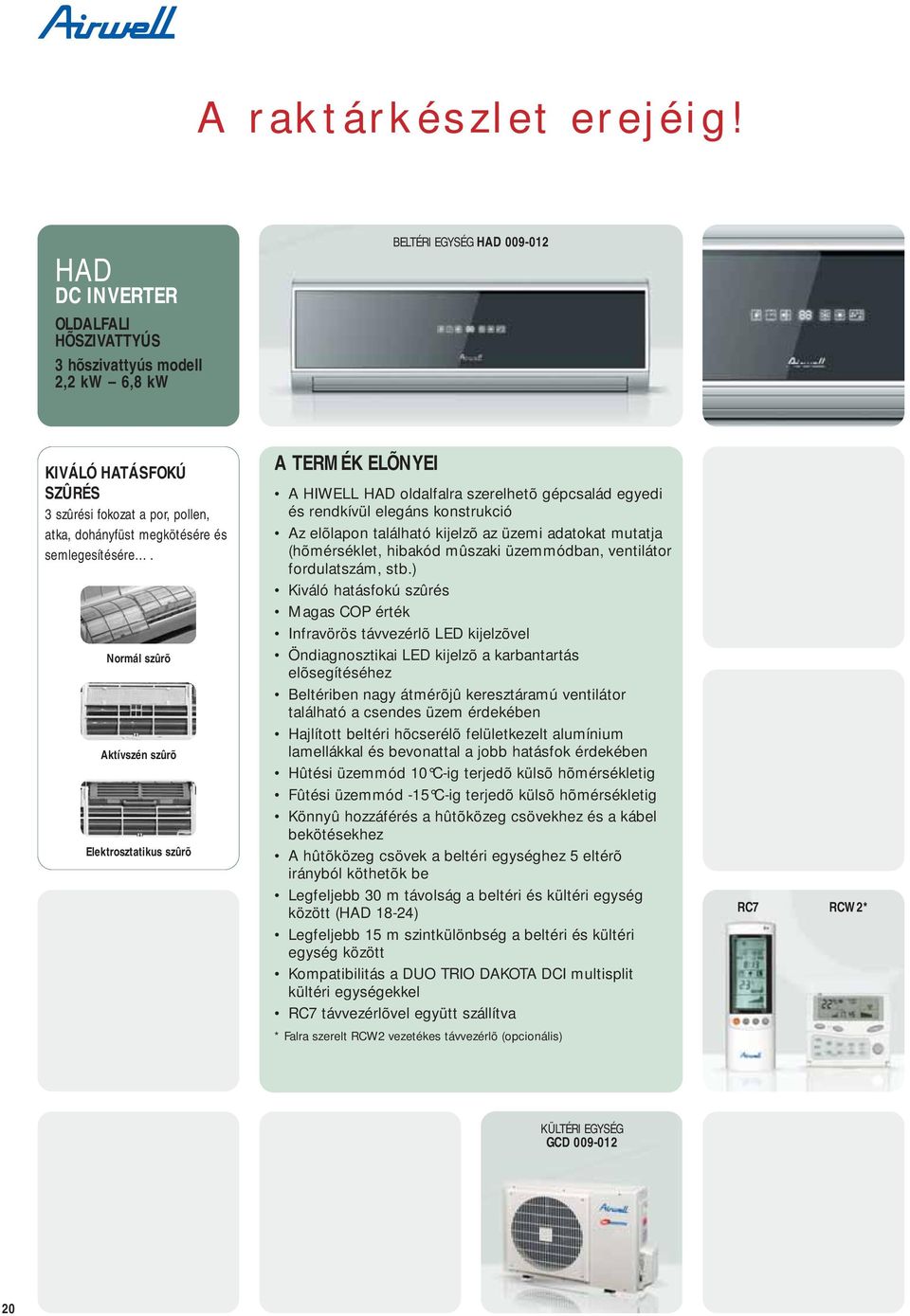

20 A raktárkészlet erejéig! HAD SX DC INVERTER OLDALFALI FLOOR/CEILING HÕSZIVATTYÚS SPLIT UNITS 3 HEAT hõszivattyús PUMP modell 2,2 6,8 INDOOR BELTÉRI UNITEGYSÉG PNX HAD 00902DCI KIVÁLÓ HATÁSFOKÚ SZÛRÉS 3 szûrési fokozat a por, pollen, atka, dohányfüst megkötésére és semlegesítésére. Normál szûrõ Aktívszén szûrõ Elektrosztatikus szûrõ A TERMÉK ELÕNYEI A HIWELL HAD oldalfalra szerelhetõ gépcsalád egyedi és rendkívül elegáns konstrukció Az elõlapon található kijelzõ az üzemi adatokat mutatja (hõmérséklet, hibakód mûszaki üzemmódban, ventilátor fordulatszám, stb.) Kiváló hatásfokú szûrés Magas COP érték Infravörös távvezérlõ LED kijelzõvel Öndiagnosztikai LED kijelzõ a karbantartás elõsegítéséhez ben nagy átmérõjû keresztáramú ventilátor található a csendes üzem érdekében Hajlított beltéri hõcserélõ felületkezelt alumínium lamellákkal és bevonattal a jobb hatásfok érdekében Hûtési üzemmód 0 Cig terjedõ külsõ hõmérsékletig Fûtési üzemmód Cig terjedõ külsõ hõmérsékletig Könnyû hozzáférés a hûtõközeg csövekhez és a kábel bekötésekhez A hûtõközeg csövek a beltéri egységhez 5 eltérõ irányból köthetõk be Legfeljebb m távolság a beltéri és kültéri egység között (HAD 824) Legfeljebb m szintkülönbség a beltéri és kültéri egység között Kompatibilitás a DUO TRIO DAKOTA DCI multisplit kültéri egységekkel RC7 távvezérlõvel együtt szállítva RC7 RCW2* * Falra szerelt RCW2 vezetékes távvezérlõ (opcionális) KÜLTÉRI EGYSÉG GCD

21 A raktárkészlet erejéig! HAD 009 HAD 02 HAD 08 HAD DCI Hûtés Fûtés egység egységek egységek Hûtõteljesítmény Felvett teljesítmény EER/Energiaosztály Üzemi határérték C Fûtõteljesítmény Felvett teljesítmény COP/ Energiaosztály Üzemi határérték C Hangnyomás m db(a) Hangteljesítmény db(a) Légáram m 3 /h Páramentesítés l/h Méretek (SzéxMéxMa) mm HAD 009 HAD 02 HAD 08 HAD 024 AWSIHAD009N AWAUGCD009H 2,5 (,33,0) 0,78 3,2 / A 0 / 46 száraz hõm. 2,5 (,33,2) 0,69 3,6 / A / 24 száraz hõm. 26/32/39 39/45/52 270/350/ x88x SP AWSIHAD02N AWAUGCD02H 3,5 (,34,),09 3,5 / A 0 / 46 száraz hõm. 3,5 (,34,) 0,97 3,6 / A / 24 száraz hõm. 28/34/39 4/47/52 350/450/500,5 840x88x SP AWSIHAD08N AWAUYBD08H 5,0 (,55,5),5 3,3 / A 0 / 46 száraz hõm. 5, (,65,9),4 3,6 / A / 24 száraz hõm. 34/39/ x22x295 7SP AWSIHAD024N GC 24 DCI Z 6,8 (,57,5) 2,25 3,0 / B 0 / 46 száraz hõm. 7,6 (,58,8) 2,35 3,23 / C / 24 száraz hõm. 38/43/48 6 2,5 060x22x295 7SP egység 2V50 Hz 2V50 Hz Hangnyomás m db(a) Hangteljesítmény db(a) Légáram m 3 /h Kompresszor típus Méretek (SzéxMéxMa) mm Betáp bekötése Hálózati kábel keresztm. mm 2 Biztosíték A Elektromos csatlakozók mm 2 Csõvezeték Szívócsõ átmérõ coll Folyadékcsõ átmérõ coll Max. hossz m Max. szintkülönbség m Rotációs DCI 545x245x SP0668 3x,5 0 4x,5 3/8 / Rotációs DCI 545x245x SP0669 7SP x,5 4x,5 3/8 / Scroll DCI 795x290x SP x2,5 20 4x2,5 /2 / Rotációs iker DC inv. 950x42x835 64,5 7SP x2,5 20 4x2,5 5/8 3/8 Az adatok alacsony, közepes és nagy fordulatszámra vonatkoznak. Tartozékok RCW2 távvezérlõ 7ACEL22 HAD 009 HAD 02 HAD 08 HAD 024 * * * * * rendelkezésre áll nem áll rendelkezésre 2

22 A raktárkészlet erejéig! HFD SX DC INVERTER OLDALFALI FLOOR/CEILING HÕSZIVATTYÚS SPLIT UNITS 4 HEAT hõszivattyús PUMP modell 2,2 5,0 BELTÉRI EGYSÉG HFD A TERMÉK ELÕNYEI Rugalmasság és kényelmes használat Széles üzemi tartomány Optimális hatásfok: A energiaosztály hûtés és fûtés üzemmódban egyaránt Nagy hatékonyságú szûrés Elektronikus szabályozás és programozás LED kijelzõs hibadiagnosztika Automatikus légterelés R40A zöld hûtõközeg Optimális hõmérsékletszabályozás Fûtési üzemmódú mûködés C külsõ hõmérsékletig RC7 távvezérlõvel szállítva Kompatibilis a DUO, TRIO DAKOTA és YAZ2, YAZ3, YAZ4, YAZ5 multisplit kültéri egységekkel BELTÉRI EGYSÉG HFD 0208 RC7 KÜLTÉRI EGYSÉG GC 7 RC DCI / GCD

23 A raktárkészlet erejéig! HFD 007 HFD 009 HFD 02 HFD DCI HFD 08 Hûtés Fûtés egység egységek egységek Hûtõteljesítmény Felvett teljesítmény EER/Energiaosztály Üzemi határérték C Fûtõteljesítmény Felvett teljesítmény COP/ Energiaosztály Üzemi határérték C Hangnyomás m db(a) Hangteljesítmény db(a) Légáram m 3 /h Páramentesítés l/h Méretek (SzéxMéxMa) mm HFD 007 HFD 009 HFD 02 AWSIHFD007N GC7 RC DCI 2,2 (0,92,6) 0,66 3,33 / A 0 / 46 száraz hõm. 2,2 (,03,) 0,60 3,68 / A / 24 száraz hõm. /33/36 3/46/5 0/350/400 0,9 680x85x SP AWSIHFD009N AWAUGCD009H 2,5 (0,83,0) 0,78 3,2 / A 0 / 46 száraz hõm. 2,5 (,03,2) 0,69 3,6 / A / 24 száraz hõm. 32/35/39 45/48/52 270/350/ x85x SP AWSIHFD02N AWAUGCD02H 3,5 (0,94,0),09 3,2 / A 0 / 46 száraz hõm. 3,5 (,24,2) 0,97 3,6 / A / 24 száraz hõm. 29/33/39 42/46/54 350/450/550,5 840x85x SP egység 2V50 Hz Hangnyomás m db(a) Hangteljesítmény db(a) Légáram m 3 /h Kompresszor típus Méretek (SzéxMéxMa) mm Betáp bekötése 2V50 Hz Hálózati kábel keresztm. mm 2 Biztosíték A Elektromos csatlakozók mm 2 Csõvezeték Szívócsõ átmérõ coll Folyadékcsõ átmérõ coll Max. hossz m Max. szintkülönbség m Rotációs DCI 760x245x SP0667 3x,5 0 4x,0 3/8 / Rotációs DCI 760x245x SP0668 3x,0 0 4x,0 3/8 / Rotációs DCI 760x245x SP SP0669 3x,5 6 4x,5 3/8 /4 0 Az adatok alacsony, közepes és nagy fordulatszámra vonatkoznak. 23

24 A raktárkészlet erejéig! DAKOTA WDI DC INVERTER OLDALFALI HÕSZIVATTYÚS 4 hõszivattyús modell 2,0 5,0 BELTÉRI EGYSÉG WDI 7928 A TERMÉK ELÕNYEI DC Inverter technológia Magas COP, A energiaosztályú mûködés hûtés üzemmódban Hûtés üzemmódú mûködés 0 C külsõ hõmérsékletig Fûtés üzemmódú mûködés C külsõ hõmérsékletig Motoros mozgatású légterelõk Hajlított kialakítású elpárologtató alumínium lamellákkal és hatásfokot növelõ bevonattal A hûtõközeg csövek 5 különbözõ irányból csatlakoztathatók A hûtõközeg csövekhez és elektromos kábelekhez könnyen hozzáférni A kültéri egység mre elegendõ hûtõközeg töltettel rendelkezik Mono és multi kültérire is csatlakoztatható Maximális csövezési távolságok mono kültéri esetén m LED kijelzõs hibadiagnosztika Mikroprocesszoros vezérlés RC7 infravörös, LCD kijelzõs távvezérlõvel szállítva RC7 KÜLTÉRI EGYSÉG GCWDI 792 KÜLTÉRI EGYSÉG GCWDI8/AWAUYBD08H 24

25 A raktárkészlet erejéig! WDI 7 WDI 9 WDI 2 WDI 8 WDI DCI Hûtés Fûtés egység egységek egységek Hûtõteljesítmény Felvett teljesítmény EER/Energiaosztály Üzemi határérték C Fûtõteljesítmény Felvett teljesítmény COP/ Energiaosztály Üzemi határérték C Hangnyomás m db(a) Hangteljesítmény db(a) Légáram m 3 /h Páramentesítés l/h Méretek (SzéxMéxMa) mm WDI 7 WDI 9 WDI 2 WDI 8 WDI 7 GCWDI7 2,0 (,32,6) 0,58 3,45 / A 0 / 46 száraz hõm. 2,5 (,33,) 0,75 3,33 / C / 24 száraz hõm. /33/36 43/46/5 0/350/ x85x SP0229 WDI 9 GCWDI9 2,5 (,33) 0,73 3,42 / A 0 / 46 száraz hõm. 2,8 (,33,2) 0,99 3,3 / C / 24 száraz hõm. 32/35/39 45/48/52 270/350/ x85x SP022 WDI 2 GCWDI2 3,5 (,34,),07 3,2 / A 0 / 46 száraz hõm. 3,6 (,34,),08 3,3 / C / 24 száraz hõm. 29/33/39 42/46/54 350/450/550,5 840x85x SP0223 WDI 8 AWAUYBD08H 5,0 (,45,5),56 3,2 / A 0 / 46 száraz hõm. 5,3 (,65,9),55 3,42 / B / 24 száraz hõm. 34/4/44 47/54/56 480/620/ x205x295 7SP02232 egység 2V50 Hz Hangnyomás m db(a) Hangteljesítmény db(a) Légáram m 3 /h Kompresszor típus Méretek (SzéxMéxMa) mm Rotációs DC Inverter 760x245x SP Rotációs DC Inverter 760x245x SP Rotációs DC Inverter 760x245x SP Scroll DC Inverter 795x290x SP06620 Betáp bekötése 2V50 Hz Hálózati kábel keresztm. mm 2 Biztosíték A Elektromos csatlakozók mm 2 Csõvezeték Szívócsõ átmérõ coll Folyadékcsõ átmérõ coll Max. hossz m Max. szintkülönbség m 3x,5 2 4x,5 3/8 /4 0 3x,5 2 4x,5 3/8 /4 0 3x,5 6 4x,5 3/8 /4 0 3x,5 20 4x,5 /2 /4 0 Az adatok alacsony, közepes és nagy fordulatszámra vonatkoznak. 25

26 XLD DC INVERTER OLDALFALI HÕSZIVATTYÚS 2 hõszivattyús modell 2,5 3,5 BELTÉRI EGYSÉG XLD 92 DCI A TERMÉK ELÕNYEI LCD kijelzõ LEVEGÕBEFÚVÁS 4 IRÁNYBÓL A kezelt levegõt négy irányban osztja el. A felhasználó a levegõt a komfort érzés optimalizálásához a legmegfelelõbb irányba terelheti a kiválasztott üzemmódtól függõen: Hûtés üzemmód: A felfelé befúvott levegõ visszafelé áramlik és egyenletesen hûti a helyiséget. Fûtés üzemmód: A felfelé befúvott levegõ lefelé áramlik és egyenletesen hûti a helyiséget. Oldalirányú befúvás: Egyenletes levegõ elosztást biztosít huzat érzet nélkül. Oldalfalra szerelhetõ készülék Mennyezet, vagy padlóközeli telepítés (ha az alsó kifúvást lezárjuk) Innovatív, modern ultrakompakt konstrukció (60 mm mély) Többirányú kifúvás, 4 irányú levegõ elosztással és 3 irányú opciós kifúvás (speciális készlettel) Optimális levegõ áramlás A energia osztály Tökéletes minõségû szûrés Könnyen kivehetõ szûrõ Ultracsendes üzem Kompatibilis a DUO, TRIO/YAZ3, QUATTRO/YAZ4, CINCO/YAZ5 multisplit kültéri egységekkel Elektronikus szabályozás és programozás RC7 távvezérlõvel együtt szállítva * Falra szerelt RCW2 vezetékes távvezérlõ (opcionális) RC7 RCW2* KÜLTÉRI EGYSÉG GC 92 DCI 26

27 XLD DCI Hûtés Fûtés egység egységek egységek Hûtõteljesítmény Felvett teljesítmény EER/Energiaosztály Üzemi határérték C Fûtõteljesítmény Felvett teljesítmény COP/ Energiaosztály Üzemi határérték C Hangnyomás m db(a) Hangteljesítmény db(a) Légáram m 3 /h Páramentesítés l/h Méretek (SzéxMéxMa) mm XLD 009 XLD 02 AWSIXLD009N GC 9 DC INV R /A /A /24 száraz hõm. 32/35/ /370/ x60x SP /46 száraz hõm. AWSIXLD02N GC 2 DC INV R /A /A 33/36/39 56 /370/ x60x SP02285 egység 2V50 Hz Hangnyomás m db(a) Hangteljesítmény db(a) Légáram m 3 /h Kompresszor típus Méretek (SzéxMéxMa) mm Betáp bekötése 2V50 Hz Hálózati kábel keresztm. mm 2 Biztosíték A Elektromos csatlakozók mm 2 Csõvezeték Szívócsõ átmérõ coll Folyadékcsõ átmérõ coll Max. hossz m Max. szintkülönbség m Rotációs DCI 795x290x SP x.5 6 4x.5 3/8 / Rotációs 795x290x SP0642 3x.5 6 4x.5 3/8 / Az adatok alacsony, közepes és nagy fordulatszámra vonatkoznak. Tartozékok RCW2 távvezérlõ 7ACEL22 XLD 9 DCI XLD 2 DCI * * * rendelkezésre áll nem áll rendelkezésre 27

28 SX DC INVERTER PARAPET/MENNYEZETI SPLIT EGYSÉGEK HÕSZIVATTYÚS 6 hõszivattyús modell 2,5 7,5 BELTÉRI EGYSÉG SX 92 DCI / SX 8224 DCI Vízszintes vagy függõleges szerelés Két különálló helyiség légkondicionálási lehetõsége egyetlen készülékkel A TERMÉK ELÕNYEI Tökéletes kényelem, diszkrét megjelenés, rendkívül pontos hõmérséklet érték és ellenõrzött levegõ minõség R40A zöld hûtõközeg Optimális hatásfok: A energiaosztály (nagyságtól függõen) Fûtés üzemmódú mûködés C külsõ hõmérsékletig Optimális hõmérséklet szabályozás Elektronikus szabályozás és programozás Kettõs automatikus légterelés Gyári hûtõközeg feltöltés 20 m csõhosszig (nagyságtól függ) Parapet vagy mennyezeti szerelés Két különálló helyiség légkondicionálási lehetõsége egyetlen készülékkel RC7 távvezérlõvel szállítva Kompatibilis a DUO, TRIO/YAZ3, QUATTRO/YAZ4, CINCO/YAZ5 multisplit kültéri egységekkel * Falra szerelhetõ RCW2 távvezérlõ. (Opcionális) RC7 RCW2* KÜLTÉRI EGYSÉG GC 92 DCI YBD 08 BELTÉRI EGYSÉG SX 92 DCI KÜLTÉRI EGYSÉG YBD 022 BELTÉRI EGYSÉG SX 8224 DCI KÜLTÉRI EGYSÉG YBD 024/GCD 0 DCI 28

29 SX 9 DCI SX 2 DCI SX 8 DCI CALIFORNIA SX DCI Hûtés Fûtés egység egységek egységek Hûtõteljesítmény Felvett teljesítmény EER/Energiaosztály Üzemi határérték C Fûtõteljesítmény Fûtõteljesítmény C Felvett teljesítmény COP/ Energiaosztály Üzemi határérték C Hangnyomás m db(a) Hangteljesítmény db(a) Légáram m 3 /h Páramentesítés l/h Méretek (SzéxMéxMa) mm SX 9 DCI GC 9 DCI 2.5 (.43.6) /A 0 /46 száraz hõm. 3.2 (.54.5) /B /24 száraz hõm. 29/37/42 4/49/54 0/350/ x90x6 2 7SP023 SX 2 DCI GC 2 DCI 3.5 (.54.4) /A 0 /46 száraz hõm. 4.2 (.55.0) /B /24 száraz hõm. /4/45 5/53/56 0/400/ x90x6 22 7SP024 SX 8 DCI AWAUYBD08H 5 (.55.8).5 3.3/A 0 /46 száraz hõm. 5.6 (.36.5) /B /24 száraz hõm. 40/48/5 56/60/65 600/750/ x90x6 7SP02 SX 24 DCI SX 9 DCI SX 2 DCI SX 8 DCI SX 2 DCI SX 24 DCI SX DCI SX 2 DCI AWAUYBD022H 5,7 (,56,4) /A 0 /46 száraz hõm. 6.3 (.67.5) /A /24 száraz hõm. 43/47/5 55/59/63 650/780/ x90x6 3 7SP020 SX 24 DCI AWAUYBD024H 6,8 (,57,6) /B 0 /46 száraz hõm. 7.6 (.68.6) /A /24 száraz hõm. 46/5/58 58/63/69 800/950/ X90X6 32 7SP02 SX DCI AWAUGCD0H 7,5 (,68,6) /B 0 /46 száraz hõm. 8.7 (.89.8) /B /24 száraz hõm. 46/5/58 58/63/69 800/950/ X90X6 32 7SP022 egység 2V50 Hz Hangnyomás m db(a) Hangteljesítmény db(a) Légáram m 3 /h Kompresszor típus Méretek (SzéxMéxMa) mm Betáp bekötése 2V50 Hz Hálózati kábel keresztm. mm 2 Biztosíték A Elektromos csatlakozók mm 2 Csõvezeték Szívócsõ átmérõ coll Folyadékcsõ átmérõ coll Max. hossz m Max. szintkülönbség m Rotációs DCI 795x290x SP x.5 6 4x.5 3/8 / Rotációs DCI 795x290x SP0642 3x.5 6 4x.5 3/8 / Rotációs DCI 795x290x SP x x2.5 /2 / Rotációs iker DCI 846x2x SP SP0664 3x x2.5 /2 / Rotációs iker DCI 950x42x SP x x2.5 5/8 3/ Rotációs iker DCI 950x42x SP x x2.5 5/8 3/8 Az adatok alacsony, közepes és nagy fordulatszámra vonatkoznak. Tartozékok Cseppvíz szivattyú Légelosztó készlet Csõtakaró burkolat mennyezeti szereléshez RCW2 távvezérlõ 7ACFH022 7ACVF022 7ACVF023 7ACTL0073 7ACTL0074 7ACEL22 SX 9 DCI SX 2 DCI SX 8 DCI SX 2 DCI SX 24 DCI SX DCI * * * * * * * * * * * * * * * * * * * * * * * * rendelkezésre áll nem áll rendelkezésre 29

30 FAD DC INVERTER PARAPET/MENNYEZETI SPLIT EGYSÉGEK 3 hõszivattyús modell 8,6 4 BELTÉRI EGYSÉG FAD A TERMÉK ELÕNYEI Automatikus mûködés: hûtés/fûtés/párátlanítás Alvás üzemmód (a távirányítóval) Ki/Bekapcsolás idõzítéssel Függõleges irányú automatikus légterelés Intelligens leolvasztás Áramszünet utáni automatikus újraindítás Fûtés üzemmódban késleltetett indítás a hideg légáramlatok elkerülésére Öndiagnosztika (hibakijelzés) a könnyebb karbantartás érdekében v. 3 fázisú kültérivel (nagyságtól függõen) RC08as távirányító: gyenge elemek kijelzõ, hõmérsékletérzékelõ a távirányítóban funkció (I feel) Vezetékes távvezérlõ Központi vezérlés opcionális heti idõzítés, akár egyszerre 6 beltéri egység vezérlése (opcionális) VEZETÉKES TÁVVEZÉRLÕ RC08A KÜLTÉRI EGYSÉG YUD 0 KÜLTÉRI EGYSÉG YUD 036 KÜLTÉRI EGYSÉG YUD 048

31 FAD 0 DCI FAD 048 DCI FAD DCI FAD 036 DCI Hûtés Fûtés egység egység 2V 50 Hz 3400V 50 Hz egységek egységek ~2V 50 Hz egységek 3~400V 50 Hz Hûtõteljesítmény Felvett teljesítmény EER/Energiaosztály Üzemi határérték C Fûtõteljesítmény Felvett teljesítmény COP/ Energiaosztály Üzemi határérték C Hangnyomás m db(a) Hangteljesítmény db(a) Légáram m 3 /h Páramentesítés l/h Méretek (SzéxMéxMa) mm Hangnyomás m db(a) Hangteljesítmény db(a) Légáram m 3 /h Kompresszor típus Méretek (SzéxMéxMa) mm Betáp bekötése 2V 50 Hz Hálózati kábel keresztm. mm 2 Biztosíték A Elektromos csatlakozók mm 2 Betáp bekötése 3400V 50 Hz Hálózati kábel keresztm. mm 2 Biztosíték A Elektromos csatlakozók mm 2 Csõvezeték Szívócsõ átmérõ coll Folyadékcsõ átmérõ coll Max. hossz m Max. szintkülönbség m FAD 0 DCI FAD 036 DCI FAD 048 DCI AWSIFAD048N AWSIFAD0N AWAUYUD0H 8.6 (3.9.0) /A 8 /48 száraz hõm. 9.0 (2.79.9) /A /24 száraz hõm. 46/48/50 56/58/60 200/400/ x245x SP Rotációs iker DCI 980x427x SP06788 & 3x.5 3x x0.75 & 5/8" 3/8" AWSIFAD036N AWAUYUD036H AWAUYUD036H3 0.0 (3.53.0) /B 8 /48 száraz hõm..0 (3.52.5) /A /24 száraz hõm. 48/5/54 58/6/64 20/6/ x245x SP Rotációs iker DCI 07x440x00 86 (95) 7SP SP06790 & 3x.5 3x x0.75 & 3x.5 5x x0.75 5/8" 3/8" AWAUYUD048H3 4.0 (5.04.3) /A 8 /48 száraz hõm. 6.5 ( ) /A /24 száraz hõm. 52/55/58 62/65/68 600/800/ x245x SP Scroll DCI 085x427x SP0679 & & 3x.5 5x x0.75 5/8" 3/8" 50 Az adatok alacsony, közepes és nagy fordulatszámra vonatkoznak. 3

32 FWD DC INVERTER PARAPET/MENNYEZETI SPLIT BORHÛTÕ 3 csak hûtõs modell 3,5 6,8 BELTÉRI EGYSÉG FWD A TERMÉK ELÕNYEI DC inverter technológia Mikroprocesszoros vezérlés RC08as távirányítóval történõ vezérlés Frisslevegõ befúvási lehetõség, levegõ elosztás szomszédos helyiségbe Centrifugálventilátor a beltéri egységben Alacsony belsõ hõmérséklet, akár 2 Cos belsõ hõmérséklet is tartható Hûtési üzemmód akár 0 Cos külsõ hõmérsékletnél is Könnyû hozzáférés a csõ, és kábelcsatlakozásokhoz A vezérlõpanel könnyen kicsúsztatható Automatikus légterelés Csendes üzemû kültéri és beltéri egységek Könnyû telepítés és karbantartás Gyári hûtõközeg feltöltés legfeljebb 20 m csõhosszig (nagyságtól függõen, 8as és 24es nagyság) * Falra szerelt RCW2 vezetékes távvezérlõ (opcionális) RC08A KÜLTÉRI EGYSÉG GC 2 RC KÜLTÉRI EGYSÉG YBD 08 KÜLTÉRI EGYSÉG YBD

33 FWD 02 FWD 08 FWD DCI Hûtés egység egységek egységek Hûtõteljesítmény Felvett teljesítmény EER/Energiaosztály Üzemi határérték C Hangnyomás m db(a) Hangteljesítmény db(a) Légáram m 3 /h Páramentesítés l/h Méretek (SzéxMéxMa) mm FWD 02 FWD 08 FWD 024 AWSIFWD 02N GC 2 RC DCI 3.5 (.54.0) /A 0 /46 száraz hõm. /4/45 5/53/56 0/400/ x90x6 22 7SP028 AWSIFWD 08N AWAUYBD08H 5.0 (.55.8).5 3.3/A 0 /46 száraz hõm. 40/48/5 56/60/65 600/750/ x90x6 7SP0282 AWSIFWD 024N AWAUYBD024H 6.8 (.57.6) /B 0 /46 száraz hõm. 46/5/54 58/63/66 800/950/ x90x6 32 7SP0283 egység Hangnyomás m db(a) Hangteljesítmény db(a) Légáram m 3 /h Kompresszor típus Méretek (SzéxMéxMa) mm Rotációs DCI 760x245x SP Rotációs DCI 795x290x SP Rotációs iker DCI 950x42x SP06762 Betáp bekötése 2V50 Hz Hálózati kábel keresztm. mm 2 Biztosíték A Elektromos csatlakozók mm 2 Csõvezeték Szívócsõ átmérõ coll Folyadékcsõ átmérõ coll Max. hossz m Max. szintkülönbség m 3x.5 6 4x.5 /2 /4 0 3x x2.5 /2 / x x2.5 5/8 3/8 Az adatok alacsony, közepes és nagy fordulatszámra vonatkoznak. 33

34 CK DC INVERTER INDOOR BELTÉRI UNIT EGYSÉG PNX CK 9224 DCI DCI KAZETTÁS HÕSZIVATTYÚS 5 hõszivattyús modell 2,5 6,8 FRISS LEVEGÕ A TERMÉK ELÕNYEI KÍVÜL BELÜL SZOMSZÉDOS HELYISÉG LÉGKONDICIONÁLÁSA szomszédos helyiség fõ helyiség Innovatív jellemzõk és elegáns rácsozat Négy motoros mozgatású légterelõ Friss levegõ csatlakozási lehetõség Levegõ elosztás a szomszédos helyiségbe Kiváló hatásfokú szûrés Álmennyezetbe illeszthetõ kivitel Könnyû telepítés és karbantartás 6 kiválasztható terelõlap pozíció plusz automatikus pásztázás mmes méret/beépítési magasság: 29/270 mm Beépített cseppvíz szivattyú Nagy hatékonyságú A energiaosztály (CK928) Elektronikus szabályozás és programozás Kompatibilis a DUO, TRIO/YAZ3, QUATTRO/YAZ4, CINCO/YAZ5 multisplit kültéri egységekkel mes telepítési távolság a kültéri és beltéri között (CK824) mes magasságkülönbség a kültéri és beltéri között (CK24) RC7 távvezérlõvel együtt szállítva * Falra szerelhetõ RCW2 távvezérlõ. (Opcionális) RC7 RCW2* KÜLTÉRI EGYSÉG GC 92 DCI YBD 08 KÜLTÉRI EGYSÉG YBD 024 OUTDOOR UNIT GC 24 DCI 34

35 CK 9 DCI CK 2 DCI CK 8 DCI CK DCI egységek egységek Hûtõteljesítmény Hûtés Felvett teljesítmény EER/Energiaosztály Üzemi határérték C Fûtõteljesítmény Fûtés Felvett teljesítmény COP/ Energiaosztály Üzemi határérték C Hangnyomás m db(a) egység Hangteljesítmény db(a) Légáram m 3 /h Páramentesítés l/h Méretek (SzéxMéxMa) mm Keret kazettás álm. (SzéxMéxMa) mm Keret teli álm.(széxméxma) mm Keret kazettás álmennyezethez Keret teli álmennyezethez CK 9 DCI CK 2 DCI CK 8 DCI CK 2 DCI CK 24 DCI CK 9 DCI GC 9 DCI 2,5 (,53,6) ,24 / A 0 / 46 száraz hõm. 3,2 (,54,8) / A / 24 száraz hõm. 26/29/ /370/ x575x29 625x625x40 725x725x40 2,9 7SP ACVF0478 7ACVF0479 CK 2 DCI GC 2 DCI 3,5 (,74,3) 0,96 3,63 / A 0 / 46 száraz hõm. 4,2 (,65,5). 3,64 / A / 24 száraz hõm. 28/3/ /390/ x575x29 625x625x40 725x725x40 2,9 7SP ACVF0478 7ACVF0479 CK 8 DCI AWAUYBD08H 5,0 (,55,8),5 3,3 / A 0 / 46 száraz hõm. 5,6 (,56,5).56 3,62 / A / 24 száraz hõm. /33/ /560/ x575x x625x40 725x725x40,2 7SP ACVF0478 7ACVF0479 CK 2 DCI GC 2 DCI 5,8 (,46,5).92 3,02 / B 0 / 46 száraz hõm. 6,8 (2,88,0) 2. 3,22 / C / 24 száraz hõm. 33/37/ /600/ x575x x625x40 725x725x40,2 7SP ACVF0478 7ACVF0479 CK 24 DCI YBD 024 6,8 (,58,0) 2.4 2,82 / C 0 / 46 száraz hõm. 7,3 (,59,0) ,22 / C / 24 száraz hõm. 35/39/ /640/ x575x x625x40 725x725x40,5 7SP ACVF0478 7ACVF0479 egység 2V50 Hz Hangnyomás m db(a) Hangteljesítmény db(a) Légáram m 3 /h Kompresszor típus Méretek (SzéxMéxMa) mm Rotációs DCI 795x290x SP Rotációs DCI 795x290x60 38,5 7SP Rotációs DCI 795x290x SP SP Scroll DC Inverter 846x2x SP0664 7SP Rotációs iker DCI 950x42x835 64,5 7SP SP06762 Betáp bekötése 2V50 Hz Hálózati kábel keresztm. mm 2 Biztosíték A Elektromos csatlakozók mm 2 Csõvezeték Szívócsõ átmérõ coll Folyadékcsõ átmérõ coll Max. hossz m Max. szintkülönbség m 3x,5 6 4x,5 3/8 / x,5 6 4x,5 3/8 / x2,5 20 4x2,5 /2 /4 0 3x2,5 20 4x2,5 /2 /4 3x2,5 20 4x2,5 5/8 3/8 Az adatok alacsony, közepes és nagy fordulatszámra vonatkoznak. Tartozékok Takaró keret ( ) osztott állmennyezethez Takaró keret ( ) teli állmennyezethez RCW2 távvezérlõ 7ACVF0478 7ACVF0479 7ACEL22 CK 9 DCI CK 2 DCI CK 8 DCI CK 2 DCI CK 24 DCI * * * * * * * * * * * * * * * * rendelkezésre áll nem áll rendelkezésre 35

36 CAD SX DC INVERTER KAZETTÁS FLOOR/CEILING HÕSZIVATTYÚS SPLIT UNITS 3 HEAT hõszivattyús PUMP modell 8,8 0,8 BELTÉRI EGYSÉG CAD DCI A TERMÉK ELÕNYEI Automatikus mûködés: hûtés/fûtés/párátlanítás Alvás üzemmód (távirányító) Ki/Bekapcsolás idõzítéssel Függõleges irányú automatikus légterelés 4 irányú légterelés Intelligens leolvasztás Áramszünet utáni automatikus újraindítás Fûtés üzemmódban késleltetett indítás a hideg légáramlatok elkerülésére Öndiagnosztika (hibakijelzés) a könnyebb karbantartás érdekében v. 3 fázisú kültérivel (nagyságtól függõen) RC08as távirányító: gyenge elemek kijelzõ, hõmérsékletérzékelõ a távirányítóban funkció (I feel) Vezetékes távvezérlõ Központi vezérlés opcionális heti idõzítés, akár egyszerre 6 beltéri egység vezérlése (opcionális) VEZETÉKES TÁVVEZÉRLÕ RC08A KÜLTÉRI EGYSÉG YUD 0 KÜLTÉRI EGYSÉG YUD 036 KÜLTÉRI EGYSÉG YUD

37 CAD 0DCI CAD DCI Hûtés Fûtés egység egység 2V 50 Hz 3400V 50 Hz egységek egységek ~2V 50 Hz egységek 3~400V 50 Hz Hûtõteljesítmény Felvett teljesítmény EER/Energiaosztály Üzemi határérték C Fûtõteljesítmény Felvett teljesítmény COP/ Energiaosztály Üzemi határérték C Hangnyomás m db(a) Hangteljesítmény db(a) Légáram m 3 /h Páramentesítés l/h Méretek (SzéxMéxMa) mm Hangnyomás m db(a) Hangteljesítmény db(a) Légáram m 3 /h Kompresszor típus Méretek (SzéxMéxMa) mm Betáp bekötése 2V 50 Hz Hálózati kábel keresztm. mm 2 Biztosíték A Elektromos csatlakozók mm 2 Betáp bekötése 3400V 50 Hz Hálózati kábel keresztm. mm 2 Biztosíték A Elektromos csatlakozók mm 2 Csõvezeték Szívócsõ átmérõ coll Folyadékcsõ átmérõ coll Max. hossz m Max. szintkülönbség m CAD 0 DCI CAD 036 DCI CAD 042 DCI AWSICAD042N AWSICAD0N AWAUYUD0H 8,8 (3,09,) 2,60 3,3/A 8 /48 száraz hõm. 9,0 (2,59,9) 2,49 3,6/A /24 száraz hõm. 48/5/53 58/6/63 420/00/ x840x x950x SP Rotációs iker DCI 980x427x SP06788 & 3x,5 3x4, x0,75 & 5/8" 3/8" AWSICAD036N AWAUYUD036H AWAUYUD036H3 9,6 (3,0,5) 3,20 3,00/B 8 /48 száraz hõm. 0,5 (3,52,8) 3, 3,33/C /24 száraz hõm. 48/5/53 58/6/63 00/70/660 3,8 840x840x x950x SP Rotációs iker DCI 07x440x00 86 (95) 7SP SP06790 & 3x,5 3x4, x0,75 & 3x,5 5x2, x0,75 5/8" 3/8" AWAUYUD042H3 0,8 (3,53,0) 3,44 3,4/B 8 /48 száraz hõm.,8 (3,84,5) 3,45 3,42/B /24 száraz hõm. 48/5/53 58/6/63 00/70/660 4,2 840x840x x950x SP Rotációs iker DCI 07x440x SP06806 & & 3x,5 5x2, x0,75 5/8" 3/8" 50 Az adatok alacsony, közepes és nagy fordulatszámra vonatkoznak. 37

38 DLF DC INVERTER LÉGCSATORNÁZHATÓ HÕSZIVATTYÚS 5 hõszivattyús modell 2,5 7,0 BELTÉRI EGYSÉG DLF 928 DCI A TERMÉK ELÕNYEI Telepítési korlátozások esetén tökéletes megoldás Rendkívül kis méret: 200 mm magas Beépített cseppvíz szivattyú Vízszintes / függõleges telepítés Légcsatorna csatlakozó készlet (tartozékként) Optimális hatékonyság, A energiaosztály (modelltõl függõen) Elektronikus szabályozás és programozás Fûtés üzemmódú mûködés C külsõ hõmérsékletig Kompatibilis a DUO, TRIO/YAZ3, QUATTRO/YAZ4, CINCO/YAZ5 multisplit kültéri egységekkel Legfeljebb 50 m a beltéri és a kültéri egység között (DLF 24) Legfeljebb 25 m szintkülönbség a beltéri és a kültéri egység között (DLF 24) RC7 távvezérlõvel szállítva * Falra szerelhetõ RCW2 távvezérlõ. (Opcionális) BELTÉRI EGYSÉG DLF 224 DCI RC7 RCW2* KÜLTÉRI EGYSÉG GC 92 DCI YBD 08 KÜLTÉRI EGYSÉG YBD 022 KÜLTÉRI EGYSÉG YBD

39 DLF DCI Hûtés Fûtés egység egységek egységek Hûtõteljesítmény Felvett teljesítmény EER/Energiaosztály Üzemi határérték C Fûtõteljesítmény Felvett teljesítmény COP/ Energiaosztály Üzemi határérték C Hangnyomás m db(a) Hangteljesítmény db(a) Légáram m 3 /h Páramentesítés l/h Méretek (SzéxMéxMa) mm DLF 9 DCI GC 9 DCI 2,5 (,43,6) ,0 / A 0 / 46 száraz hõm. 3,4 (,55,0) ,90 / A / 24 száraz hõm. 23/26/29 44/47/50 490/560/ x200x6 20 7SP DLF 2 DCI GC 2 DCI 3,5 (,44,3) ,67 / A 0 / 46 száraz hõm. 4,2 (,55,8).6 3,76 / A / 24 száraz hõm. 24/27/3 45/49/53 490/580/ x200x6 20 7SP DLF 8 DCI AWAUYBD08H 5,0 (,56,0).52 3,3 / A 0 / 46 száraz hõm. 6,0 (,57,6).73 3,47 / B / 24 száraz hõm. 29/32/35 48/5/54 540/600/ x200x6 2 7SP ST DLF 2 DCI AWAUYBD022H 6, (,56,7).88 3,25 / A 0 / 46 száraz hõm. 6,6 (,57,9).73 3,8 / A / 24 száraz hõm. 32/34/38 53/55/59 880/ x200x6 25 7SP ST DLF 24 DCI AWAUYBD024H 7,0 (,57,5) ,4 / A 0 / 46 száraz hõm. 7,45 (,58,8) 2,0 3,63 / A / 24 száraz hõm. 32/35/39 56/59/63 900/950/ x200x6 25 7SP egység 2V50 Hz Hangnyomás m db(a) Hangteljesítmény db(a) Légáram m 3 /h Kompresszor típus Méretek (SzéxMéxMa) mm Rotációs DC Inverter 795x290x SP Rotációs DC Inverter 795x290x SP Scroll DCI 795x290x SP SP Scroll DCI 846x2x SP0664 7SP Rotációs iker DC Inverter 950x42x835 65,5 7SP SP06762 Betáp bekötése 2V50 Hz Hálózati kábel keresztm. mm 2 Biztosíték A Elektromos csatlakozók mm 2 Csõvezeték Szívócsõ átmérõ coll Folyadékcsõ átmérõ coll Max. hossz m Max. szintkülönbség m 3x,5 6 4x,5 3/8 /4 20 3x,5 6 4x,5 3/8 /4 20 & 3x2,5 20 4x2,5 /2 /4 & 3x2,5 20 4x2,5 /2 /4 3x2,5 20 4x2,5 5/8 3/8 50 Az adatok alacsony, közepes és nagy fordulatszámra vonatkoznak. Tartozékok DLF 9 DCI DLF 2 DCI DLF 8 DCI DLF 2 DCI DLF 24 DCI Légcsatorna csatlakoztató készlet 7ACTL006 7ACTL008 * * * * RCW2 távvezérlõ 7ACEL22 * * * * * Elosztódoboz szívóráccsal 7ACVF056 * * * Szívó/nyomó oldali doboz 7ACVF057 * * * rendelkezésre áll nem áll rendelkezésre 39

40 DBD DC INVERTER LÉGCSATORNÁZHATÓ HÕSZIVATTYÚS 4 Hõszivattyús modell 7,8 7,5 BELTÉRI EGYSÉG DBD DCI A TERMÉK ELÕNYEI Automatikus mûködés: hûtés/fûtés/párátlanítás Alvás üzemmód (távirányító) Ki/Bekapcsolás idõzítéssel Intelligens leolvasztás Áramszünet utáni automatikus újraindítás Fûtés üzemmódban késleltetett indítás a hideg légáramlatok elkerülésére Öndiagnosztika (hibakijelzés) a könnyebb karbantartás érdekében v. 3 fázisú kültérivel (nagyságtól függõen) RC08as távirányító: gyenge elemek kijelzõ, hõmérsékletérzékelõ a távirányítóban funkció (I feel) Vezetékes távvezérlõ Központi vezérlés opcionális heti idõzítés, akár egyszerre 6 beltéri egység vezérlése (opcionális) * Falra szerelhetõ RCW2 távvezérlõ. (Opcionális) VEZETÉKES TÁVVEZÉRLÕ RC08A KÜLTÉRI EGYSÉG YUD 0 KÜLTÉRI EGYSÉG YUD 036 KÜLTÉRI EGYSÉG YUD

41 DBD 048 DCI DBD 060 DCI DBD DCI Hûtés Fûtés egység egység 2V 50 Hz 3400V 50 Hz egységek egységek ~2V 50 Hz egységek 3~400V 50 Hz Hûtõteljesítmény Felvett teljesítmény EER/Energiaosztály Üzemi határérték C Fûtõteljesítmény Felvett teljesítmény COP/ Energiaosztály Üzemi határérték C Hangnyomás m db(a) Hangteljesítmény db(a) Légáram m 3 /h Páramentesítés l/h Méretek (SzéxMéxMa) mm Hangnyomás m db(a) Hangteljesítmény db(a) Légáram m 3 /h Kompresszor típus Méretek (SzéxMéxMa) mm Betáp bekötése 2V 50 Hz Hálózati kábel keresztm. mm 2 Biztosíték A Elektromos csatlakozók mm 2 Betáp bekötése 3400V 50 Hz Hálózati kábel keresztm. mm 2 Biztosíték A Elektromos csatlakozók mm 2 Csõvezeték Szívócsõ átmérõ coll Folyadékcsõ átmérõ coll Max. hossz m Max. szintkülönbség m AWSIDBD0N AWAUYUD0H 7.8 (2.78.3) /B 8 /48 száraz hõm. 8.2 (2.09.3) /B /24 száraz hõm. 42/44/47 52/54/57 250/400/ x268x5 40 7SP Rotációs iker DCI 980x427x SP06788 & 3x.5 3x x0.75 & 5/8" 3/8" AWSIDBD036N AWAUYUD036H AWAUYUD036H3 9.9 (3.5.5) /B 8 /48 száraz hõm..0 (3.82.8) /A /24 száraz hõm. 46/50/53 56/60/63 850/20/ x290x SP Rotációs iker DCI 07x440x00 86 (95) 7SP SP06790 & 3x.5 3x x0.75 & 3x.5 5x x0.75 5/8" 3/8" DBD 036 DCI DBD 0 DCI DBD 036 DCI DBD 048 DCI DBD 060 DCI AWSIDBD048N AWAUYUD048H3 4.0 (4.94.) /A 8 /48 száraz hõm. 6.5 (5.38.3) /A /24 száraz hõm. 49/53/56 59/63/66 800/2200/ x3x SP Scroll DC Inverter 085x427x SP0679 & & 3x.5 5x x0.75 5/8" 3/8" 50 AWSIDBD060N AWAUYUD060H3 7.0 (4.07.5) /A 8 /48 száraz hõm. 8.0 (5.08.8) /A /24 száraz hõm. 5/54/57 6/64/ /2800/ 5 463x385x SP Scroll DC Inverter 085x427x SP06792 & & 3x.5 5x x0.75 3/4" 3/8" 50 Az adatok alacsony, közepes és nagy fordulatszámra vonatkoznak. 4

42 DUO YAZ2 8 /TRIO YAZ3 8 DC INVERTER MULTISPLITEK 4 hõszivattyús modell 5 8 A TERMÉK ELÕNYEI A kültéri egységek kompatibilisek a HFD, PNX, SX, CK, DLF DCI beltéri egységekkel Rotációs iker DC Inverteres kompresszor (modelltõl függõen) Kompakt kültéri egységek A hûtõ, és fûtõteljesítmény a névleges érték %a lehet Szinusz hullámú jelleggörbére illeszkedõ kompresszor és ventilátor üzem csendesebb mûködés, nagyobb hatásfok PFC vezérlés, minimális elektromos teljesítmény veszteség Elõtöltött kültéri egységek A folyadékszenzorok fûtés üzemmódban érzékelik a beltéri egységek helyes teljesítményeloszlását, ezzel segítik a vezérlést Csendes üzem KÜLTÉRI EGYSÉG YAZ 28 PNX A Hûtõteljesítmény Fûtõteljesítmény Hangnyomás m Méretek (SzéxMéxMa) db(a) mm PNX A 09 DCI /34/39 80x20x285 7SP PNX A 2 DCI /34/40 80x20x285 7SP HFD Hûtõteljesítmény Fûtõteljesítmény Hangnyomás m Méretek (SzéxMéxMa) db(a) mm HFD 007 2,2 2,2 28/3/36 680x85x250 7SP HFD 009 2,5 2,5 32/35/39 680x85x250 7SP HFD 02 3,5 3,5 29/33/39 840x85x250 7SP SX DCI Hûtõteljesítmény Fûtõteljesítmény Hangnyomás m Méretek (SzéxMéxMa) db(a) mm SX 9 DCI /37/42 820x90x6 7SP023 SX 2 DCI /4/45 820x90x6 7SP024 CK DCI Hûtõteljesítmény Fûtõteljesítmény Hangnyomás m Méretek (SzéxMéxMa) db(a) mm CK 9 DCI //32 575x575x29 7SP CK 2 DCI /3/34 575x575x29 7SP02275 DLF DCI Hûtõteljesítmény Fûtõteljesítmény Hangnyomás m Méretek (SzéxMéxMa) db(a) mm DLF 9 DCI /26/29 750x6x200 7SP DLF 2 DCI /27/3 750x6x200 7SP Az adatok alacsony, közepes és nagy fordulatszámra vonatkoznak.

43 DUOYAZ2 8/TRIOYAZ3 8 Hûtés Hûtõteljesítmény Felvett teljesítmény EER/Energiaosztály Üzemi határérték C Fûtés Fûtõteljesítmény Felvett teljesítmény Felvett teljesítmény COP/ Energiaosztály Üzemi határérték C egység Hangnyomás m db(a) Hangteljesítmény db(a) Légáram m 3 /h Kompresszor típus Méretek (SzéxMéxMa) mm 2V50 Hz DUOYAZ2 8 DCI 5 (.26.4) /A 0 / 46 száraz hõm. 6.0 (.06.8) /A /24 száraz hõm Rotációs DCI 795x290x SP090 TRIOYAZ3 8 DCI 5.20 (.06.5) /A 0 /46 száraz hõm. 6.6 (.08.) /A /24 száraz hõm Rotációs DCI 846x2x SP093 2V50 Hz Csõvezeték Betáp bekötése Hálózati kábel keresztm. mm 2 Biztosíték A Elektromos csatlakozók mm 2 Szívócsõ átmérõ coll Folyadékcsõ átmérõ coll Max. hossz m Max. szintkülönbség hûtõkörönként m Max. szintkülönbség a belt. és kült. egys. között m Max. szintkülönbség a beltéri egységek között m 3x x(4x.5) 2x3/8 2x/ x x (4x.5) 3x3/8 3x/

44 YAZ2 8 DC INVERTER Oldalfali beltéri kombinációkon alapul HÛTÉS FÛTÉS egység Hûtõteljesítmény () Felvett telj. () EER/ Fûtõteljesítmény () Felvett telj. () COP/ kombinációk Energiaosztály A B D Teljes Min Max Névl. Min Max osztály Energia A B D Teljes Min Max Névl. Min Max /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A YAZ3 8 DC INVERTER Oldalfali beltéri kombinációkon alapul 44 HÛTÉS FÛTÉS egység Hûtõteljesítmény () Felvett telj. () EER/ Fûtõteljesítmény () Felvett telj. () COP/ kombinációk Energiaosztály A B C D Teljes Min Max Névl. Min Max osztály Energia A B C D Teljes Min Max Névl. Min Max /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A

45 TRIO YAZ3 24 /QUATTRO DC INVERTER MULTISPLITEK 4 hõszivattyús modell 5 8 A TERMÉK ELÕNYEI A kültéri egységek kompatibilisek a PNX, SX, CK, DLF DCI beltéri egységekkel Rotációs iker DC Inverteres kompresszor (modelltõl függõen) Kompakt kültéri egységek A hûtõ, és fûtõteljesítmény a névleges érték %a lehet Szinusz hullámú jelleggörbére illeszkedõ kompresszor és ventilátor üzem csendesebb mûködés, nagyobb hatásfok PFC vezérlés, minimális elektromos teljesítmény veszteség Elõtöltött kültéri egységek A folyadékszenzorok fûtés üzemmódban érzékelik a beltéri egységek helyes teljesítményeloszlását, ezzel segítik a vezérlést Csendes üzem KÜLTÉRI EGYSÉG YAZ 324 PNX A Hûtõteljesítmény Fûtõteljesítmény Hangnyomás m Méretek (SzéxMéxMa) db(a) mm PNX A 09 DCI /34/39 80x20x285 7SP PNX A 2 DCI /34/40 80x20x285 7SP PNX A 8 DCI /39/43 060x22x295 7SP SX DCI Hûtõteljesítmény Fûtõteljesítmény Hangnyomás m Méretek (SzéxMéxMa) db(a) mm SX 9 DCI /37/42 820x90x6 7SP023 SX 2 DCI /4/45 820x90x6 7SP024 SX 8 DCI /48/5 200x90x6 7SP02 CK DCI Hûtõteljesítmény Fûtõteljesítmény Hangnyomás m Méretek (SzéxMéxMa) db(a) mm CK 9 DCI //32 575x575x29 7SP CK 2 DCI /3/34 575x575x29 7SP02275 CK 8 DCI /37/42 575x575x270 7SP DLF DCI Hûtõteljesítmény Fûtõteljesítmény Hangnyomás m Méretek (SzéxMéxMa) db(a) mm DLF 9 DCI /26/29 750x6x200 7SP DLF 2 DCI /27/3 750x6x200 7SP DLF 8 DCI /32/35 750x6x200 7SP Az adatok alacsony, közepes és nagy fordulatszámra vonatkoznak. 45

46 TRIOYAZ3 24/QUATTRO Hûtés Hûtõteljesítmény Felvett teljesítmény EER/Energiaosztály Üzemi határérték C Fûtés Fûtõteljesítmény Felvett teljesítmény Felvett teljesítmény COP/ Energiaosztály Üzemi határérték C egység Hangnyomás m db(a) Hangteljesítmény db(a) Légáram m 3 /h Kompresszor típus Méretek (SzéxMéxMa) mm 2V50 Hz 2V50 Hz Betáp bekötése Hálózati kábel keresztm. mm 2 Biztosíték A Csõvezeték Elektromos csatlakozók mm 2 Szívócsõ átmérõ coll Folyadékcsõ átmérõ coll Max. hossz m Max. szintkülönbség hûtõkörönként m Max. szintkülönbség a belt. és kült. egys. között m Max. szintkülönbség a beltéri egységek között m TRIOYAZ3 24 DCI 7.35 (.39.0) /A 0/46 C száraz hõm. 9.2 (0.95.0) /A /24 száraz hõm Rotációs iker DCI 950x43x SP0949 3x x(4x.5) 2x3/8 + x/2 3x/ QUATTROYAZ4 DCI 8 (.49.2) /A 0 /46 száraz hõm. 9.8 (0.95) /A /24 száraz hõm Rotációs iker DCI 950x43x SP09 3x x(4x.5) 3x3/8 + x/2 4x/

47 YAZ3 24 DC INVERTER egység kombinációk Hûtõteljesítmény () HÛTÉS A B D Teljes Min Max Felvett telj. () Névl. Min Max Fûtõteljesítmény () FÛTÉS A B D Teljes Min Max Felvett telj. () Névl. Min Max , /A /A , /A , , /A , , /A , ,3 3.7/A , , /A , , /A , , /A , ,7 3.77/A , , /A , , /A , , /A , ,7 3.73/A , , /A , , /A , , /A , 804 3, /A , ,7 3.28/A , 804 2, /A , , /A , 773 2, /A , , /A , , /A , , /A , , /A , , /A , 804 2, /A , , /A , , /A EER/ Energiaosztály Oldalfali beltéri kombinációkon alapul COP/ Energiaosztály YAZ4 DC INVERTER Oldalfali beltéri kombinációkon alapul HÛTÉS FÛTÉS egység Hûtõteljesítmény () Felvett telj. () EER/ Fûtõteljesítmény () Felvett telj. () COP/ kombinációk Energiaosztály A B C D Teljes Min Max Névl. Min Max osztály Energia A B C D Teljes Min Max Névl. Min Max , /A /A , /A , /A , , /A , , /A , , /A , , /A , , /A , , /A , , /A , , /A , , /A , , /A , , /A , , /A ,2 9 2, /A , , /A , , /A ,8 67 2, /A , , /A , , /A , , /A , , /A , , /A , , /A , , /A , , /A , , /A , , /A , , /A , ,935 4./A , ,9 3.36/A , , /A , , /A , , /A , , /A , , /A , , /A , , /A , , /A , , /A , , /A , , /A , , /A , ,796 4./A 47

48 YAZ5/CINCO 5 HÛTÕKÖRÖS MULTI SPLIT RENDSZER DC INVERTER A TERMÉK ELÕNYEI A hûtõ, és fûtõteljesítmény a névleges érték %a lehet Szénkefe nélküli DC komresszor és kültéri ventilátor motor Elõtöltött kültéri egység m rézcsõ távolságig Max. 80 mes, körönként max. 25 mes csövezési távolság Beépített olajkarter fûtés, a kompresszor motor tekercsével kombinálva További karterfûtés fogadására is képes A rézcsõ és elektromos kábel bekötések egyszerûek INDOOR UNIT WD 792 WDI 7 KÜLTÉRI EGYSÉG YAZ5 36 Hûtés Hûtõteljesítmény Felvett teljesítmény EER/Energiaosztály Üzemi határérték C Fûtés Fûtõteljesítmény Felvett teljesítmény COP/Energiaosztály Üzemi határérték C Hangnyomás m db(a) egység Hangteljesítmény db(a) Légáram m 3 /h Kompresszor típus Méretek (SzéxMéxMa) mm 2V50 Hz Betáp bekötése 2V50 Hz Hálózati kábel keresztmetszet mm 2 Biztosíték A Elektromos csatlakozók mm 2 Csõvezeték Szívócsõ átmérõ coll Folyadékcsõ átmérõ coll Max. hossz m Max. szintkülönbség hûtõkörönként m Max. szintkülönbség a beltéri és kültéri egység között m Max. szintkülönbség a beltéri egységek között m YAZ (2.0.0) /A 0 /46 száraz hõm. 0.0 ( ) 2,75 3,32/A /24 száraz hõm. 58/59 68/70 40 Rotációs iker DCI 970x340x SP092 3x4 25 5x(4x.5) 3x3/8 + 2x/2 5x/

49 PNX A Hûtõteljesítmény Fûtõteljesítmény Hangnyomás m Méretek (SzéxMéxMa) db(a) mm PNX A 09 DCI /34/39 80x20x285 7SP PNX A 2 DCI /34/40 80x20x285 7SP PNX A 8 DCI /39/43 060x22x295 7SP PNX A 24 DCI /56/60 060x22x295 7SP SX DCI Hûtõteljesítmény Fûtõteljesítmény Hangnyomás m Méretek (SzéxMéxMa) db(a) mm SX 9 DCI /37/42 820x90x6 7SP023 SX 2 DCI /4/45 820x90x6 7SP024 SX 8 DCI /48/5 200x90x6 7SP02 SX 24 DCI /53/56 200x90x6 7SP02 CK DCI Hûtõteljesítmény Fûtõteljesítmény Hangnyomás m Méretek (SzéxMéxMa) db(a) mm CK 9 DCI //32 575x575x29 7SP CK 2 DCI /3/34 575x575x29 7SP02275 CK 8 DCI /37/42 575x575x270 7SP CK 24 DCI /38/40 575x575x270 7SP DLF DCI Hûtõteljesítmény Fûtõteljesítmény Hangnyomás m Méretek (SzéxMéxMa) db(a) mm DLF 9 DCI /26/29 750x6x200 7SP DLF 2 DCI /27/3 750x6x200 7SP DLF 8 DCI /32/35 750x6x200 7SP DLF 24 DCI /36/ x200x6 7SP egység kombinációk 2 beltéri 3 beltéri 4 beltéri 5 beltéri Egység D Egység E Egység A/B/C Egység D Egység E Egység A/B Egység C Egység D Egység E Egység A Egység B Egység C Egység D Egység E

50 YAZ5 36 DC INVERTER 50 HÛTÉS FÛTÉS egység Hûtõteljesítmény () Felvett telj. () EER/ Fûtõteljesítmény () Felvett telj. () COP/ kombinációk Energiaosztály A B C D E Teljes Min Max Névl. Min Max osztály Energia A B C D E Teljes Min Max Névl. Min Max /A /A /A /A /A /A /A /A /D /C /A /A /A /A /A /A /B /B /C /C /A /A /B /B /C /B /C /C /C /B /C /C /C /B /C /B /C /B /C /B /B /A /C /A /C /B /C /B /C /B /C /B /C /B /C /B /C /B /C /B /C /B /C /B /C /B /C /B /B /A /A /A /A /A /A /A /A /A /A /A

51 YAZ5 36 DC INVERTER HÛTÉS FÛTÉS egység Hûtõteljesítmény () Felvett telj. () EER/ Fûtõteljesítmény () Felvett telj. () COP/ kombinációk Energiaosztály A B C D E Teljes Min Max Névl. Min Max osztály Energia A B C D E Teljes Min Max Névl. Min Max /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /B /B /B /A /B /A /A /C /A /A /B /A /B /A /A /B /A /A /B /A /A /B /A /A /A /A /B /A /A /B /A /A /A /C /A /A /A /A /A /C /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /B /A /A /A /A /A /A /B /A 5

52 YAZ5 36 DC INVERTER HÛTÉS FÛTÉS egység Hûtõteljesítmény () Felvett telj. () EER/ Fûtõteljesítmény () Felvett telj. () COP/ kombinációk Energiaosztály A B C D E Teljes Min Max Névl. Min Max osztály Energia A B C D E Teljes Min Max Névl. Min Max /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A /A 52

53 JEGYZET 53

54 ON/OFF család Az otthonokban, irodákban és üzletekben az On/Off család különös figyelmet fordít az Ön igényeire. Az egyes emberek elvárásai különbözõek így az alkalmazott megoldások is. A csak hûtésre szolgáló és hõszivattyús modellekkel az Airwell különbözõ kialakítású légkondicionáló rendszerek széles skáláját kínálja: monoblokk, oldalfali, parapet/mennyezeti, kazettás, légcsatornázható készülékek. Büszkék vagyunk arra, hogy az R40A készülékek ökológiailag megfelelõ, környezetbarát hûtõközeggel mûködnek és nem veszélyeztetik az ózonréteg épségét. Az átfogó On/Off család csúcstechnológiát alkalmaz és kiváló teljesítmény adatokkal rendelkezik, így vitán felül a lakás és irodai légkondicionálás zászlóshajóját képviseli. TECHNOLÓGIA KOMFORT DIZÁJN MINÕSÉG 54

55 HHF R40A 56. oldal FAF R40A 60. oldal CAF R40A 64. oldal FSF R40A 68. oldal GCAO N R40A 58. oldal SX TELECOM R40A 62. oldal DAF R40A 66. oldal 55

56 HHF BELTÉRI EGYSÉG HHF OLDALFALI SPLIT 4 HÕSZIVATTYÚS TÍPUS 2,6 KW 6. KW A TERMÉK ELÕNYEI Flat panel LED kijelzõ beállított hõmérséklet kijelzõvel Csendes üzem Nagy hatékonyságú szûrõk fotokatalitikus és antibakteriális elõszûrõkkel R40A hûtõközeg Kompakt méretek Szárító üzemmód Öndiagnosztika hibakód kijelzéssel Automatikus újraindulás Fokozott hûtés és fûtés üzemmód RC08A KÜLTÉRI EGYSÉG YGF KÜLTÉRI EGYSÉG YGF

57 HHF 08 HHF 024 HHF 009 HHF 02 HHF Hûtés Fûtés egység egységek egységek Hûtõteljesítmény Felvett teljesítmény EER/Energiaosztály Üzemi határérték C Fûtõteljesítmény Felvett teljesítmény COP/Energiaosztály Üzemi határérték C Hangnyomás m db(a) Hangteljesítmény db(a) Légáram m 3 /h Páramentesítés l/h Méretek (SzéxMéxMa) mm HHF 009 HHF 02 HHF 08 HHF 024 AWSIHHF009N AWAUYGF009H /A 2/46 C száraz hõm /A 9/24 C száraz hõm. 32/35/37/40 42/45/47/50 /340/370/400 7x74x SP AWSIHHF02N AWAUYGF02H /A 2/46 C száraz hõm /A 9/24 C száraz hõm. 32/35/38/40 42/45/48/50 350/420/500/ x77x SP AWSIHHF08N AWAUYGF08H /A 2/46 C száraz hõm /B 9/24 C száraz hõm. 38/42/45/48 48/52/55/ /650/780/ x200x SP AWSIHHF024N AWAUYGF024H /A 2/46 C száraz hõm /B 9/24 C száraz hõm. 38/4/44/47 48/5/54/ /650/780/ x200x SP egység 2V50Hz Hangnyomás m db(a) Hangteljesítmény db(a) Légáram m 3 /h Kompresszor típus Méretek (SzéxMéxMa) mm Rotációs DCI 785x320x SP Rotációs DCI 798x320x SP Rotációs DCI 93x378x SP Rotációs DCI 93x378x SP V50Hz Betáp bekötése Hálózati kábel keresztm. mm 2 Biztosíték A Elektromos csatlakozó mm 2 Csõvezeték Szívócsõ átmérõ coll Folyadékcsõ átmérõ coll Max. hossz m Max. szintkülönbség m 3x.0 0 3x.0 + 2x0.75 3/8 /4 0 3x.0 6 3x.0 + 2x0.75 /2 / x x2.5 /2 / x x2.5 /2 /

58 GCAO N VÍZHÛTÉSÛ KÜLTÉRI EGYSÉGEK 9 csak hûtõs modell 2,4 3,3 A TERMÉK ELÕNYEI Csatlakozás az R40A beltéri egységekhez Ideális megoldás olyan létesítményekben, ahol nem lehet léghûtéses kültéri egységet telepíteni Kapcsolódás tisztított vagy ipari vízrendszerekhez Kapcsolódás vízhálózathoz Nyomás szabályozó szelep tartozékként (a vízfogyasztás korlátozásához) Nagy nyomású nyomás szabályozó szelep kézi visszaállítással Rendkívül csendes üzemmód KÜLTÉRI EGYSÉG GCAO N BELTÉRI EGYSÉG PPIME 92 BELTÉRI EGYSÉG PPIME

59 03 AIRWELL _uj.qxp :47 Page 59 K 9 N K N K N GCAO N Hûtés Hûtõteljesítmény Felvett teljesítmény EER/Energiaosztály hõm. határérték C Kondenzátor belépõ vízhõm. C Hangnyomás mt db(a) egység Hálózati víz + C l/h Keringetett víz 26/32 C l/h Kompresszor típus Méretek (SzéxMéxMa) mm 2V50Hz 2V50Hz Betáp bekötése Hálózati kábel keresztm. mm 2 Biztosíték A 3400V50Hz Elektromos csatlakozás mm 2 Betáp bekötése Hálózati kábel keresztm. mm 2 Biztosíték A Elektromos csatlakozás mm 2 Szívócsõ átmérõ coll Csõvezeték Folyadékcsõ átmérõ coll Max. hossz m Max. szintkülönbség m GCAO 9N GCAO 2N GCAO 8N GCAO 24N 2,95 3,85 5,85 7, 0,68 0,95,34,90 4,34 / A 4,05 / A 4,37 / A 3,76 / A 7 / 32 száraz hõm. 0 /45 0 /45 0 /45 0 / Rotációs Rotációs Rotációs Dugattyús 625x360x x360x x360x x360x SP0040 7SP004 7SP0045 7SP0044 3x,5 3x,5 3x,5 4x2, x,5 3x,5 3x,5 4x2,5 5x,5 5x, x,5 4x,5 3/8 3/8 /2 5/8 /4 /4 /4 3/ GCAO 9N GCAO 2N GCAO 8N GCAO 24N PRIME 9 7SP PRIME 2 7SP02277 PRIME 8 7SP02276 PRIME 24 7SP

60 FAF PARAPET/MENNYEZETI BELTÉRI EGYSÉG FAF hõszivattyús típus 7 2 A TERMÉK ELÕNYEI BELTÉRI EGYSÉG FAF 0 BELTÉRI EGYSÉG FAF 024 Automatikus mûködés: hûtés/fûtés/párátlanítás Alvás üzemmód (távirányító) Ki/Bekapcsolás idõzítéssel Függõleges irányú automatikus légterelés Áramszünet alatt is tárolt memória Fûtés üzemmódban késleltetett indítás a hideg légáramlatok elkerülésére Öndiagnosztika (hibakijelzés) a könnyebb karbantartás érdekében v. 3 fázisú kültérivel (nagyságtól függõen) RC08as távirányító: gyenge elemek kijelzõ, hõmérsékletérzékelõ a távirányítóban funkció (I feel) Vezetékes távvezérlõ (opcionális) Központi vezérlés heti idõzítés (opcionális) VEZETÉKES TÁVVEZÉRLÕ RC08A KÜLTÉRI EGYSÉG YIF 0240 KÜLTÉRI EGYSÉG YIF 036 KÜLTÉRI EGYSÉG YIF

61 FAF Hûtés Fûtés egység egységek egységek Hûtõteljesítmény Felvett teljesítmény EER/Energiaosztály Üzemi határérték C Fûtõteljesítmény Felvett teljesítmény C Felvett teljesítmény COP/Energiaosztály Üzemi határérték C Hangnyomás m db(a) Hangteljesítmény db(a) Légáram m 3 /h Páramentesítés l/h Méretek (SzéxMéxMa) mm FAF 024 FAF 0 FAF 036 FAF 042 AWSIFAF024N AWAUYIF024H /D 8 /43 száraz hõm /D 7 /24 száraz hõm. 46/48/50 56/58/60 000/080/ x600x SP0284 AWSIFAF0N AWAUYIF0H /C 8 /43 száraz hõm /B 7 /24 száraz hõm. 49/5/52 59/6/62 0/450/ x700x SP0285 AWSIFAF036N AWAUYIF036H AWAUYIF036H /D 8 /43 száraz hõm /C 7 /24 száraz hõm. 48/5/54 58/6/64 20/6/ x695x SP0286 AWSIFAF042N AWAUYIF042H /E 8 /43 száraz hõm /D 7 /24 száraz hõm. 48/5/54 58/6/64 20/6/ x695x SP0287 egység 2V50Hz Hangnyomás m db(a) Hangteljesítmény db(a) Légáram m 3 /h Kompresszor típus Méretek (SzéxMéxMa) mm Rotációs 08x42x SP Rotációs 980x427x SP Scroll 08x42x SP Scroll 950x42x V50Hz 7SP SP V50Hz 3400V50Hz Csõvezeték Betáp bekötése Hálózati kábel km. mm 2 Biztosíték A Elektromos csatlakozó mm 2 Betáp bekötése Hálózati kábel km. mm 2 Biztosíték A Elektromos csatlakozó mm 2 Szívócsõ átmérõ coll Folyadékcsõ átmérõ coll Max. hossz m Max. szintkülönbség m & 3x.0 3x x0.75 & 5/8 3/8 & 3x.0 3x x0.75 & 5/8 3/8 & 3x.0 3x x0.75 & 3x.0 5x x0.75 3/4 /2 50 & 3x.0 5x x0.75 3/4 /2 50 Az adatok alacsony, közepes és nagy fordulatszámra vonatkoznak. 6

62 SX TELECOM PARAPET/MENNYEZETI 3 CSAK HÛTÕS modell 3,5 8,3 BELTÉRI EGYSÉG SX TELECOM 28 A TERMÉK ELÕNYEI EGYSZERÛ Csõtakaró készlet a parapet és mennyezeti telepítéshez. Az SX Telecom parapet/mennyezeti készüléket gépházak, szerverhelyiségek hûtésére tervezték, 0 Cos külsõ hõmérsékleten is alkalmasak hûtésre A készülék nagyfokú biztonságos üzemmel rendelkezik, elektromágneses sugárzás (EMR) elleni védelemmel is ellátták Mikroprocesszoros vezérlésû GYORS Csõ kivezetés a hátsó részen, bal és jobb oldalon. Automatikusan mozgó légterelõ Airconet rendszerbe illeszthetõ Infravörös távirányítóval és manuálisan is vezérelhetõ RC7 távvezérlõvel együtt szállítva RC7 RCW2* * Oldalfali RCW2 távvezérlõ (opcionális). PRAKTIKUS Közvetlen hozzáférés az elektromos és hûtõköri csatlakozásokhoz a készülék szétszerelése nélkül. KÜLTÉRI EGYSÉG GC 2 LT KÜLTÉRI EGYSÉG GC 8 LT KÜLTÉRI EGYSÉG GC T LT 62

63 SX 2 TELEXOM SX 8 TELEXOM SX TELECOM Hûtés egység egység 2V50Hz 3400V50Hz egységek egységek Hûtõteljesítmény Felvett teljesítmény EER/Energiaosztály Üzemi határérték C Hangnyomás m db(a) Hangteljesítmény db(a) Légáram m 3 /h Méretek (SzéxMéxMa) mm Hangnyomás m db(a) Kompresszor típus Méretek (SzéxMéxMa) mm Betáp bekötése 2V50Hz Hálózati kábel km. mm 2 Biztosíték A 3400V50Hz Csõvezeték Elektromos csatlakozó mm 2 Betáp bekötése Hálózati kábel keresztm. mm 2 Biztosíték A Elektromos csatlakozó mm 2 Szívócsõ átmérõ coll Folyadékcsõ átmérõ coll Max. hossz m Max. szintkülönbség m SX 2 TELECOM SX 8 TELECOM SX TELECOM SX 2 TELECOM GC 2 LT 3,57,06 3,37 / A 9 /+46 száraz hõm. 38/4/45 5/53/56 350/390/ x90x6 22 7SP Rotációs 760x245x545 32,5 7SP067 v. kültéri 3x,5 0 4x,5 3/8 /4 7 SX 8 TELECOM GC 8 LT 5,65,63 3,2 / A 9 /+46 száraz hõm. 40/44/47 5/55/59 460x520x x90x6 2 7SP Rotációs 795x290x SP0672 7SP06768 v. kültéri 3x2,5 6 4x2,5 /2 /4 7 SX TELECOM GC T LT 8,3 2,77 3,0 / C 9 /+46 száraz hõm. 49/53/56 60/64/68 700/895/ x90x6 32 7SP Rotációs 900x340x SP0673 5x2,5 3x6 5x,5 5/8 3,8 0 Tartozékok RCW2 távvezérlõ 7ACEL22 SX 2 T SX 8 T SX T * * * Az adatok alacsony, közepes és nagy fordulatszámra vonatkoznak * rendelkezésre áll nem áll rendelkezésre 63

64 CAF KAZETTÁS SPLIT BELTÉRI EGYSÉG CAF hõszivattyús típus 5 2 A TERMÉK ELÕNYEI BELTÉRI EGYSÉG 08 Automatikus mûködés: hûtés/fûtés/párátlanítás Alvás üzemmód (távirányító) Ki/Bekapcsolás idõzítéssel Függõleges irányú automatikus légterelés 4 irányú légterelés Intelligens leolvasztás Áramszünet alatt is tárolt memória Fûtés üzemmódban késleltetett indítás a hideg légáramlatok elkerülésére Öndiagnosztika (hibakijelzés) a könnyebb karbantartás érdekében v. 3 fázisú kültérivel (nagyságtól függõen) RC08as távirányító: gyenge elemek kijelzõ, hõmérsékletérzékelõ a távirányítóban funkció (I feel) Vezetékes távvezérlõ (opcionális) Központi vezérlés heti idõzítés (opcionális) VEZETÉKES TÁVVEZÉRLÕ RC08A KÜLTÉRI EGYSÉG YIF 08 KÜLTÉRI EGYSÉG YIF 0240 KÜLTÉRI EGYSÉG YIF

65 CAF Hûtés Fûtés egység egységek egységek 2V 50 Hz egységek 3400V 50 Hz Hûtõteljesítmény Felvett teljesítmény EER/Energiaosztály Üzemi határérték C Fûtõteljesítmény Felvett teljesítmény COP/Energiaosztály Üzemi határérték C Hangnyomás m db(a) Hangteljesítmény db(a) Légáram m 3 /h Páramentesítés l/h Méretek (SzéxMéxMa) mm Keret méret 625x625 mm Keret méret 725x725 mm Keret méret 9090x900 mm Keret 900x900 CAF 08 CAF 024 CAF 0 CAF 036 CAF 042 AWSICAF042N AWSICAF08N AWAUYIF08H /E 7 /43 száraz hõm /D 7 /24 száraz hõm. 43/45/47 53/55/57 420/490/ x600x2 20 7SP ACVF0547 AWSICAF024N AWAUYIF024H /E 8 /43 száraz hõm /D 7 /24 száraz hõm. 43/45/47 53/55/57 000/080/ x840x x950x SP ACVF0548 AWSICAF0N AWAUYIF0H /C 8 /43 száraz hõm /E 7 /24 száraz hõm. 48/49/5 58/59/6 70/270/ x840x x950x SP0422 7ACVF0548 AWSICAF036N AWAUYIF036H AWAUYIF036H /D 8 /43 száraz hõm /C 7 /24 száraz hõm. 48/5/53 58/6/63 00/70/ x840x x950x SP ACVF0548 AWAUYIF042H /E 8 /43 száraz hõm /D 7 /24 száraz hõm. 48/5/53 58/6/63 00/70/ x840x x950x SP ACVF0548 egység 2V 50 Hz Hangnyomás m db(a) Hangteljesítmény db(a) Légáram m 3 /h Kompresszor típus Méretek (SzéxMéxMa) mm TBC Rotációs DCI 88x320x SP Rotációs 08x42x SP Rotációs 980x427x SP Rotációs 08x42x SP Scroll 950x42x V 50 Hz 7SP SP06785 Betáp bekötése 2V 50Hz Hálózati kábel keresztm. mm 2 Biztosíték A Elektromos csatlakozás mm 2 Betáp bekötése 3400V 50Hz Hálózati kábel keresztm. mm 2 Biztosíték A Elektromos csatlakozás mm 2 Csõvezeték Szívócsõ átmérõ coll Folyadékcsõ átmérõ coll Max. hossz m Max. szintkülönbség m & 3x.0 3x.5 5 /2 /4 20 & 3x.0 3x x0.75 5/8 3/8 & 3x.0 3x x0.75 5/8 3/8 & 3x.0 3x x0.75 & 3x.0 5x x0.75 3/4 /2 50 & 3x.0 5x x0.75 3/4 /

66 DAF LÉGCSATORNÁZHATÓ SPLIT BELTÉRI EGYSÉG DAF hõszivattyús típus 2,6 6 A TERMÉK ELÕNYEI Automatikus mûködés: hûtés/fûtés/párátlanítás Alvás üzemmód (távirányító) Ki/Bekapcsolás idõzítéssel Függõleges irányú automatikus légterelés Intelligens leolvasztás Áramszünet alatt is tárolt memória Fûtés üzemmódban késleltetett indítás a hideg légáramlatok elkerülésére Öndiagnosztika (hibakijelzés) a könnyebb karbantartás érdekében v. 3 fázisú kültérivel (nagyságtól függõen) RC08as távirányító: gyenge elemek kijelzõ, hõmérsékletérzékelõ a távirányítóban funkció (I feel) Vezetékes távvezérlõ Központi vezérlés heti idõzítõvel (opcionális) BELTÉRI EGYSÉG DAF * Oldalfali RCW2 távvezérlõ (opcionális). VEZETÉKES TÁVVEZÉRLÕ RC08A KÜLTÉRI EGYSÉG YIF 0208 KÜLTÉRI EGYSÉG YIF 0240 KÜLTÉRI EGYSÉG YIF 036 KÜLTÉRI EGYSÉG YIF

67 DAF egységek 009N egységek 2V 50 Hz 009H egységek 3400V 50 Hz Hûtés Hûtõteljesítmény Felvett teljesítmény EER/Energiaosztály Üzemi határérték C Fûtés Fûtõteljesítmény Felvett teljesítmény COP/Energiaosztály Üzemi határérték C egység Hangnyomás m db(a) Hangteljesítmény db(a) Légáram m 3 /h Páramentesítés l/h Méretek (SzéxMéxMa) mm DAF 009 DAF 02 DAF 08 DAF 024 DAF 0 DAF 036 DAF 042 DAF N 060N /D /D 34/36/37 44/46/47 400/470/550 93x680x SP N 02H /C /C 36/38/40 46/48/50 490/540/ x680x SP032 08N 08H /F /D 38/40/42 48/50/52 680/750/ x736x SP N 024H /D 40/42/44 50/52/54 220/350/ x504x SP0327 0N 0H /D 8 /43 száraz hõm /D 3.03/D 7 /24 száraz hõm. 40/42/44 50/52/54 200/320/ x5x SP N 036H 036H /E /D 46/48/50 56/58/60 380/650/ x744x SP H /F /D 46/48/50 56/58/60 380/650/ x744x SP H /E /C 48/50/53 58/60/63 800/200/ x788x3 66 7SP0322 egység 2V 50 Hz Hangnyomás m db(a) Hangteljesítmény db(a) Légáram m 3 /h Kompresszor típus Méretek (SzéxMéxMa) mm Rotációs 848x320x SP Rotációs 848x320x SP Rotációs 848x320x SP Rotációs 08x42x SP Rotációs 980x427x SP Scroll 08x42x SP Scroll 950x42x Scroll 950x42x V 50 Hz 7SP SP SP V 50Hz 3400V 50Hz Betáp bekötése Hálózati kábel keresztm. mm 2 Biztosíték A Elektromos csatlakozás mm 2 Betáp bekötése Hálózati kábel keresztm. mm 2 Biztosíték A Elektromos csatlakozás mm 2 Csõvezeték Szívócsõ átmérõ coll Folyadékcsõ átmérõ coll Max. hossz m Max. szintkülönbség m & 3x.0 3x x0.75 3/8 /4 20 & 3x.0 3x x0.75 /2 /4 20 & 3x.0 3x x0.75 /2 /4 20 & 3x.0 3x x0.75 5/8 3/8 & 3x.0 3x x0.75 5/8 3/8 & 3x.5 3x x0.75 & 3x.5 5x x0.75 3/4 /2 50 & 3x.5 5x x0.75 3/4 /2 50 & 3x.5 5x x0.75 3/4 /

68 FSF OSZLOPKLÍMA BELTÉRI EGYSÉG FSF 045 2,4 A TERMÉK ELÕNYEI Auto üzemmód Hûtés Fûtés Párátlanítás Alvás üzemmód Ki/Bekapcsolás idõzítéssel Idõ kijelzés Függõleges irányú automatikus légterelés (megállítás bármelyik pozícióban) Vízszintes irányú automatikus légterelés Intelligens leolvasztás Áramszünet alatt is tárolt memória Fûtés üzemmódban késleltetett indítás a hideg légáramlatok elkerülésére Öndiagnosztika (hibakijelzés) LED kijelzõk 2.5 os elektromos fûtés RC08A KÜLTÉRI EGYSÉG YFF

69 FSF Hûtés Fûtés egység egység 2V50Hz egységek egységek Hûtõteljesítmény Felvett teljesítmény EER/Energiaosztály Üzemi határérték C Fûtõteljesítmény Felvett teljesítmény COP/Energiaosztály Üzemi határérték C Hangnyomás m db(a) Hangteljesítmény db(a) Légáram m 3 /h Páramentesítés l/h Méretek (SzéxMéxMa) mm Hangnyomás m db(a) Hangteljesítmény db(a) Légáram m 3 /h Kompresszor típus Méretek (SzéxMéxMa) mm Betáp bekötése 2V50Hz Hálózati kábel keresztm. mm 2 Biztosíték A Elektromos csatlakozó mm 2 Csõvezeték Szívócsõ átmérõ coll Folyadékcsõ átmérõ coll Max. hossz m Max. szintkülönbség m FSF045 AWSIFSF045N AWAUYFF045H /43 C száraz hõm /24 C száraz hõm. 46/48/50/52 56/58/60/62 350/00/650/800 58x395x SP Scroll 032x42x SP x x.0 + 5x.0 + 4x.0 3/4 /

70 MOBIL / MONOBLOKK család KOMFORT GAZDASÁGOSSÁG MINÕSÉG EGYSZERÛ TELEPÍTÉS 70

71 CAO R407C 72. oldal AELIA N R40A 73 oldal WCF R40A 74. oldal 7

72 CAO VÍZHÛTÉSÛ PARAPET KÉSZÜLÉK BELTÉRI EGYSÉG CAO csak hûtõs modell 2,3 4,7 A TERMÉK ELÕNYEI Ideális megoldás olyan létesítményekben ahol kültéri egység nem telepíthetõ Vízhálózatra köthetõ vízhûtésû kondenzátor Modulációs szabályozó szelep a vízfogyasztás csökkentéséhez Frisslevegõ beszívás lehetõsége Elektromos fûtés (opció) Távvezérlõ ismétlõ (opció) Ismételten felhasználható szûrõk BELTÉRI EGYSÉG CAO 580 Hûtõteljesítmény Hûtés Felvett teljesítmény EER/Energiaosztály hõmérsékleti határérték C Kondenzátor belépõ vízhõmérséklet Hangnyomás 4 m db(a) egység Új légáram m 3 /h Légáram m 3 /h Páramentesítés + C l/h Kompresszor típus Méretek (SzéxMéxMa) mm 2V 50 Hz 2V 50Hz Betáp bekötése Hálózati kábel keresztmetszet mm 2 Biztosíték A CAO 2 CAO 370 CAO 580 2,3 0,66 3,4 / E / 32 száraz hõm. 0 / 37/ /550 Rotációs 0x226x CW006 3x,5 6 3,0 0,85 3,5 / D / 32 száraz hõm. 0 / 38/ / Rotációs 0x226x CW007 3x,5 6 4,7,3 3,6 / D / 32 száraz hõm. 0 / 4/ / Rotációs 390x226x CW008 3x,5 8 Az adatok alacsony és nagy fordulatszámra vonatkoznak. Tartozékok Egyfázisú elektromos fûtés Fûtõteljesítmény (W) 7ACEL0006 7ACEL0007 Távvezérlõ 7ACEL0039 CAO 2 B CAO 370 B CAO 580 B * * * * * * 72 * rendelkezésre áll nem áll rendelkezésre

73 AELIA N MOBILKLÍMÁK AELIAN 009/02 TÁVIRÁNYÍTÓ 2 csak hûtõs típus 2,64 3,5 A TERMÉK ELÕNYEI Kiválóan alkalmas lakások klimatizálására Automatikus légterelés, alvás funkció Öndiagnosztika és cseppvíz túlfolyás elleni védelem Áramszünet alatt is tárolt memória Nagy párátlanító képesség Csendes üzem 3 ventilátor fokozat Könnyû üzembe helyezés és szerviz (nincs szükség telepítésre) Könnyen elhelyezhetõ gégecsõ Kétféle mûködtetési lehetõség: infravörös LCD kijelzõs távirányítóval és a készüléken lévõ (beépített) panel segítségével Kerekeken guruló kivitel Hûtés egység 2V 50Hz Hûtõteljesítmény Felvett teljesítmény EER/Energiaosztály Típus Hangnyomás m db(a) Légáram 2 m 3 /h Páramentesítés l/h Méretek (SzéxMéxMa) mm AELIAN 009 AELIAN / A Monoblokk 54/50/48 420/390/ x400x MB / A Monoblokk 56/54/50 450/420/ x460x MB02053 Az adatok alacsony, közepes és nagy fordulatszámra vonatkoznak 2 Az adatok nagy fordulatszámra vonatkoznak 73

74 WCF R40A ABLAKKLÍMÁK BELTÉRI EGYSÉG WCF csak hûtõs modell 2,5 3,5 A TERMÉK ELÕNYEI Alvás üzemmód Ki/Bekapcsolás idõzítéssel Idõ és hõmérséklet kijelzés Automatikus légterelés 4 irányú levegõ befúvás Áramszünet utáni automatikus újraindítás TÁVIRÁNYÍTÓ Hûtõteljesítmény Hûtés Felvett teljesítmény EER/Energiaosztály Üzemi határérték C Hangnyomás m db(a) egység Légáram m 3 /h Kompresszor típus Méretek (SzéxMéxMa) mm 2V 50 Hz 2V 50Hz Betáp bekötése Hálózati kábel keresztm. mm 2 Biztosíték A WCF 009 WCF /C 8 /43 Száraz hõmérséklet 45/47/ Rotációs 450x580x WT x /C 8 /43 Száraz hõmérséklet 49/5/ Rotációs 560x68x WT x Az adatok alacsony és nagy fordulatszámra vonatkoznak

75 JEGYZET 75

76 IPARI család A piacon megszerzett összehasonlíthatatlan szakértelmünk alapján a 20es ipari sorozattal az Airwell óriási teljesítmény választékot kínál. A klímaszekrények vízhûtésû és léghûtésû kondenzátorral kaphatók; a rooftopok az igényeket legjobban kielégítõ rendszer család. A DK/DN és HAN rendszerekben intelligens CAC mikroprocesszoros szabályzó található. Ez a csúcstechnológiát képviselõ szabályzó nem csupán a rendszer állapotához, riasztásokhoz és érzékelõ adatokhoz történõ egyszerû hozzáférést biztosítja, hanem jelentõs energia megtakarítást is biztosít, beállítja a leolvasztás idõtartamát, stb. ERÕTELJES SOKOLDALÚ RUGALMAS VÁLTOZATOS 76

77 DKDN R407C 78. oldal X AR R407C 80. oldal X AO R407C 82. oldal HAN R40A 84. oldal 77

78 DKDN LÉGCSATORNÁZHATÓ SPLIT RENDSZER csak hûtõs modell 2 83 hõszivattyús típus 2,4 83,8 BELTÉRI EGYSÉG DK 25 BELTÉRI EGYSÉG DK KÜLTÉRI EGYSÉG DN 405/605 A TERMÉK ELÕNYEI centrifugál ventilátor egységek légcsatorna csatlakozásához Több pozíciós beépítési lehetõség vízszintes vagy függõleges szereléshez (nagyságtól függ) Gyári téliesítõ készlet (hûtési üzemmód 0 C külsõ hõmérsékletig) Ismételten felhasználható légszûrõ egység axiális ventilátorral Keret és légszûrõ CAC kontroller: mikroprocesszoros rendszer és menedzsment Scroll kompresszor Fázissorrend figyelõ Elektromos fûtés (tartozék) Központi szabályozó RCW2 távvezérlõvel (tartozék) RCW2* Tartozékok Méret DKV Elektromos fûtés RCW2 távvezérlõ Fûtõteljesítmény W ACEL208 7ACEL ACEL209 7ACEL ACEL84 7ACEL ACEL86 7ACEL ACEL89 7ACEL ACEL76 7ACEL ACEL77 7ACEL ACEL78 7ACEL ACEL340 7ACEL22 78

79 DKDN egységek DKV 25 DKV 5 DK 85 DK 205 DK 255 DK 5 DK 405 DK 505 DK 605 DK 755 DK 905 egységek DN 25 DN 5 DN 85 DN 205 DN 255 DN 5 DN 405 DN 505 DN 605 DN 755 DN 905 Hûtés Fûtés egység egységek Hûtõteljesítmény Felvett teljesítmény EER/Energiaosztály hõmérséklet határérték C Fûtõteljesítmény Fûtõteljesítmény 0 C COP/Energiaosztály hõmérséklet határérték C Hangteljesítmény db(a) Légáram Normál m 3 /h Min. m 3 /h Max. m 3 /h Statikus nyomás (min/max) dapa Szerelés Méretek Szélesség mm Mélység mm Magasság mm DN 25RC 2 4,9 2,5 2,4 4,8 2, /8 V. v. F SP052 DN 5RC 4,5 5,7 2,5,7 5,8 2, /3 Vízsz SP05 DN 85RC 7,5 6,9 2,5 8 6,4 2, /20 Vízsz SP05069 DN 205RC 9, 7,3 2,6 8,3 6, /2 Vízsz SP054 DN 255RC DN 5RC DN 405RC 2 28,5 37,5 8,6,5 4,4 2,4 2,5 2,6 0 / 46 száraz hõm.* 2 27,3 36,5 7 9,3,9 2,9 2,7 2,9 0 / 9 száraz hõm /2 0/22/9 0/40/8 Vízsz. Vízsz. Vízsz SP SP SP0544 DN 505RC 44 6,7 2,6 42 4,4 2, /928/52 Vízsz SP0545 DN 605RC 56 22,5 2,5 57,5 22,9 2, /20/32 Vízsz SP0546 DN 755RC 69, 26,9 2,6 7 26,4 2, /33 Vízsz SP0522 DN 905RC ,5 83,8 32,4 2, /46 Vízsz SP0523 egység 3400V50Hz Hangteljesítmény db(a) Légáram m 3 /h Kompresszor típus Ventilátorok száma Méretek Szélesség mm Mélység mm Magasság mm Scroll SP Scroll SP Scroll SP Scroll SP Scroll SP Scroll SP x9000 Scroll SP x9000 Scroll SP x9000 Scroll SP x6000 Scroll SP x6000 Scroll SP246 Téliesített kültéri kódja 7SP08 7SP082 7SP080 7SP2082 7SP2083 7SP2084 7SP2085 7SP2086 7SP2087 7SP237 7SP V50Hz 7SP062 7SP056 7SP057 7SP209 7SP2020 7SP202 7SP2022 7SP2023 7SP2024 7SP238 7SP247 Téliesített kültéri kódja 7SP079 7SP083 7SP084 7SP2088 7SP2089 7SP2090 7SP209 7SP2092 7SP2093 7SP238 7SP V50Hz Csõvezeték Betáp bekötése Hálózati kábel keresztmetszet mm 2 5x2,5 5x4 5x4 Biztosíték A Elektromos csatlakozás mm 2 6x,5 6x,5 4x,5 Szívócsõ átmérõ < 20 m coll 3/4 7/8 7/8 Szívócsõ átmérõ > 20 m coll 3/4 3/4 3/4 Folyadékcsõ átmérõ < 20 m coll /2 /2 5/8 Folyadékcsõ átmérõ > 20 m coll /2 /2 5/8 Max. hossz m Max. szintkülönbség m * Téliesítõ készlettell ellátva Megjegyzés: 205 mérettõl a DK / DN berendezések nincsenek hûtõközeggel elõtöltve. 5x4 25 4x,5 /8 /8 /2 5/8 5x4 25 4x,5 /8 /8 /2 5/8 5x6 32 4x,5 7/8 /8 5/8 5/8 5x0 40 4x,5 7/8 7/8 /2 5/8 5x6 50 4x,5 7/8 7/8 /2 5/8 5x6 63 4x,5 /8 /8 /2 5/8 5x x,5 /8 3/8 5/8 5/8 5x x2,5 3/8 3/8 5/8 5/8 79

80 X AR BELTÉRI EGYSÉG X00 AR* BELTÉRI EGYSÉG X2450 AR* KLÍMASZEKRÉNYEK LÉGHÛTÉSÛ KONDENZÁTORRAL 6 csak hûtõs modell 9,7 55 * Kapcsolódoboz a helyiségben felszerelve. A TERMÉK ELÕNYEI KÜLTÉRI EGYSÉG UC 3353 Egyszerû telepítés és karbantartás Split rendszer léghûtésû kültéri egységekkel Kezelt levegõ befúvása légelosztó dobozon vagy légcsatorna hálózaton keresztül Beállítható statikus nyomás Termosztátos hõmérséklet szabályozás Elektronikus hûtõköri és termikus védelmi eszközök Téliesítõ készlet (Hûtési üzemmód 0 C kültéri hõmérsékletig). Távjelzõ rendszer (tartozékok) Légcsatorna csatlakozók, karimák (tartozékok) Tartozékok Méret X 00 AR X 900 AR X 2450 AR X 3250 AR X 4650 AR X 6450 AR Sarokszelep készlet 7ACFH0054 7ACFH0055 7ACFH0056 7ACFH006 7ACFH0057 7ACFH0060 Elõtöltött hûtõközeg vezeték (0m) 7ACFH020 7ACFH02 7ACFH022 7ACFH023 7ACFH024 7ACFH02 Elektromos fûtés Fûtõteljesítmény (W) ACEL0042 7ACEL0043 7ACEL0057 7ACEL0058 7ACEL06 7ACEL09 80

81 X AR Hûtés egység PNX & FLO DCI egységek SERIES Hûtõteljesítmény Felvett teljesítmény EER/Energiaosztály Hangnyomás db(a) Statikus nyomás dapa Légáram Névleges m 3 /h Min. m 3 /h Max. m 3 /h Kompresszor típus Hûtõkör Méretek (SzéxMéxMa) mm Légelosztó magassága () mm X 00 AR 9,7 4,55 2, Dugattyús 890x4x XU X 900 AR X 2450 AR X 3250 AR X 4650 AR X6450 AR 6,2 6,8 2, Dugattyús 000x500x XU ,8 8,9 2, Dugattyús 0x600x XU ,63 2, Dugattyús x600x XU ,9 6,95 2, Dugattyús 2 7x790x XU , Dugattyús 2 980x790x XU02208 egység 3400V50Hz egységek Hangteljesítmény db(a) Légáram m 3 /h Feltöltött kondenzátor egységek Méretek (SzéxMéxMa) mm UC 33 A x825x XU025 UC 53 A x825x XU026 UC 73 A x885x XU027 UC 03 A x885x893 7XU028 UC 73 A x885x x 7XU027 UC 03 A x885x893 2 x 7XU028 3~400V50Hz Csõvezeték Betáp bekötése Hálózati kábel keresztmetszet mm 2 Biztosíték A Elektromos csatlakozók mm 2 Nyomócsõ átmérõ Coll Folyadékcsõ átmérõ Coll Max. hossz m () A légelosztó tartozék. 5x2,5 6 5x,5 /2 3/8 45 5x2,5 25 5x,5 /2 3/8 45 5x4 25 5x,5 5/8 /2 45 5x6/ 5x0 32/40 5x,5 3/4 5/8 45 5x0 50 6x,5 5/8 /2 45 5x6 / 5x25 63/80 6x,5 3/4 5/8 45 Tartozékok Melegvizes fûtés (90/80 Cos víz) Bal vagy jobboldali csatl. pontosítandó Méret X 00 AR X 900 AR X 2450 AR X 3250 AR X 4650 AR X 6450 AR Fûtõteljesítmény (W) ACFH0062 7ACFH0063 7ACFH0064 7ACFH08 7ACFH080 7ACFH070 Kombinált BE/KI kapcsoló és fali termosztát (2) 7ACEL004 7ACEL004 7ACEL0032 7ACEL0032 7ACEL0032 7ACEL0032 Nagynyomású ventilátor készlet 7ACVF0023 7ACVF0024 Téliesítõ készlet 7ACFH0069 7ACFH0070 7ACEL004 7ACFH0072 7ACFH007 7ACFH046 Távoli hiba jelentés készlet 7ACEL0072 7ACEL0072 7ACEL007 7ACEL007 Légcsatorna csatlakozó 7ACVF00 7ACVF002 7ACVF0050 7ACVF005 7ACVF0052 7ACVF0052 Hátsó légcsatorna csatlakozó 7ACVF004 7ACVF004 7ACVF0043 7ACVF0044 7ACVF0045 7ACVF0046 Befúvódoboz homlokzati ráccsal 7ACVF005 7ACVF006 7ACVF008 7ACVF009 7ACVF00 7ACVF0 Frisslevegõ csatlakozó 7ACVF0047 7ACVF0047 () Csõhossz mig. Ref. 7ACFH 0296 (2) Kapcsolódoboz a helyiségben felszerelve. 8

82 X AO KLÍMASZEKRÉNYEK VÍZHÛTÉSÛ KONDENZÁTORRAL 6 csak hûtõs modell 8 45,7 BELTÉRI EGYSÉG CX 25* BELTÉRI EGYSÉG X4650 A0* * Kapcsolódoboz a helyiségben felszerelve. A TERMÉK ELÕNYEI Egyszerû telepítés és karbantartás Monoblokk rendszer Hálózati vagy újra feldolgozott víz Kezelt levegõ befúvása légelosztó dobozon vagy légcsatorna hálózaton keresztül Állítható statikus nyomás Termosztátos hõmérséklet szabályozás Elektronikus hûtõköri és termikus védelmi eszközök Elektromos fûtés (tartozék) Melegvizes fûtõ hõcserélõ (tartozék) Téliesítõ készlet (Hûtési üzemmódú mûködés 0 C környezeti hõmérsékletig) Távoli hiba jelentés (tartozék) Légcsatorna csatlakozók, karimák (tartozék) Tartozékok Méret CX 25 X 00 AO X 900 AO X 2450 AO X 3250 AO X 4650 AO Elektromos fûtés 2 V Fûtõteljesítmény (W) ACEL007 Elektromos fûtés 3N400 V Fûtõteljesítmény (W) ACEL ACEL ACEL ACEL ACEL ACEL06 Melegvizes fûtés (90/80 Cos víz) Bal vagy jobboldali csatl. pontosítandó Fûtõteljesítmény (W) 500 7ACFH ACFH ACFH ACFH ACFH080 82

83 COOLING ONLY X AO Hûtés egység 2V50Hz 3400V50Hz PNX & FLO DCI SERIES Hûtõteljesítmény Felvett teljesítmény EER/Energiaosztály Hangnyomás db(a) Statikus nyomás dapa Légáram Névleges m 3 /h Min. m 3 /h Max. m 3 /h Hálózati víz térfogatáram + C m 3 /h nyomásesés m 3 /h Keringetett víz térfogatáram 26/32 C m 3 /h nyomásesés m 3 /h Kompresszor típus Hûtõkör Légelosztó magassága () Méretek (SzéxMéxMa) mm (presszosztatikus vízszeleppel) (presszosztatikus vízszeleppel) CX ,55 3, ,34 20,7 20 Dugattyús 0 800x407x XU XU02033 X 00 AO X 900 AO X 2450 AO X 3250 AO X 4650 AO,7 3,8 3, , , 50 Dugattyús x4x40 7XU ,8 3, ,92 8 3,4 70 Dugattyús x500x XU , 3, , ,3 60 Dugattyús 350 0x600x XU ,4 9,8 3, ,8 40 Dugattyús 350 x600x XU020 45,7 3,9 3, ,8 8 8,3 56 Dugattyús x790x XU0203 (presszosztatikus szelep nélkül) 7XU XU XU02064 ~2V50Hz Hálózati kábel keresztmetszet mm 2 Biztosíték A 3x2,5 6 3~400V50Hz Hálózati kábel keresztmetszet mm 2 Biztosíték A 5x,5 3x0 5x,5 3x2 5x2,5 3x20 5x2,5 / 5x4 3x20 5x6 3x32 () A légelosztó tartozék Tartozékok Méret CX 25 X 00 AO X 900 AO X 2450 AO X 3250 AO X 4650 AO Kombinált BE/KI kapcsoló és fali termosztát () 7ACEL00 7ACEL004 7ACEL004 7ACEL0032 7ACEL0032 7ACEL0032 Nagynyomású ventilátor készlet 7ACVF0025 7ACVF0023 7ACVF0024 Olajteknõ fûtés 7ACEL0027 7ACEL0029 tartalmazza Távoli hibajelentõ készlet 7ACEL0072 7ACEL007 7ACEL007 Légcsatorna tartozékok Légcsatorna csatlakozó 7ACVF00 7ACVF002 7ACVF0050 7ACVF005 7ACVF0052 Hátsó légcsatorna csatlakozó 7ACVF004 7ACVF004 Befúvódoboz homlokzati ráccsal 7ACVF02 7ACVF005 7ACVF006 7ACVF008 7ACVF009 7ACVF00 Frisslevegõ csatlakozó 7ACVF0047 7ACVF0047 () Kapcsolódoboz a helyiségben felszerelve 83

84 HAN LAPOSTETÕRE TELEPÍTHETÕ ROOFTOP KÜLTÉRI EGYSÉG HAN hõszivattyús modell 9,8 3,0 A TERMÉK ELÕNYEI Korrózióálló burkolat és cseppvíztálca ráégetett epoxy festékkel (RAL 900) Targoncavilla fogadására kialakított hely A légáramtól elkülönített elektromos és hûtõköri alkatrészek (mûködés közben is hozzáférhetõ) Magas EER és ózonkímélõ, zöld R40A hûtõközeg Nagy hatásfokú Scroll kompresszor karterfûtéssel A hõcserélõ bordái hidrofil bevonattal vannak ellátva a cseppvíz könnyebb elvezetéséhez a fagymentesítési ciklusok alatt Mikroprocesszor vezérlésû CAC CONTROLLER RCW2 távvezérlõvel összesen db készülék külön vezérelhetõ Gyárilag beépített téliesítõ készlet (opció), amellyel a készülék 0 Cos külsõ hõmérsékletig tud hûteni Opcióként választható G2 szintetikus szûrõ és légcsatornába szerelhetõ elektromos fûtés is RCW2* 84

85 HAN HAN 0 HAN 3 HAN HAN 7 HAN 9 HAN 25 HAN 3 Hûtés Hûtõteljesítmény Felvett teljesítmény 9,8 3,7 3,0 4,5 4,5 4,9 6,8 6,0 8,9 6,5 25,4 8,3 3,0 0,0 EER/Energiaosztály 2,64 2,88 2,95 2,8 2,9 2,95 3, hõmérséklet határ C /50 C száraz h. /50 C száraz h. /50 C száraz h. /50 C száraz h. /50 C száraz h. /50 C száraz h. /50 C száraz h. Fûtés Fûtõteljesítmény Felvett teljesítmény 9,6 3,0 2, 4,3 4,2 4,5,8 5,7 9,0 6,0 24,2 8,8,5 9,5 COP/Energiaosztály 3,2 2,8 3, 2,7 3, 2,75 3,2 hõmérséklet határ C 0/24 C száraz h. 0/24 C száraz h. 0/24 C száraz h. 0/24 C száraz h. 0/24 C száraz h. 0/24 C száraz h. 0/24 C száraz h. egység Hangteljesítmény (beltéri) Hangteljesítmény (kültéri) db(a) db(a) 79,7 76, 79, , ,4 82,7 Statikus nyomás (min/max) dapa Légáram Névleges m 3 /h Min./Max. m 3 /h Kompresszor típus Scroll Scroll Scroll Scroll Scroll Scroll Scroll Kompresszorok száma Méretek (SzéxMéxMa) mm 0x0x x345x x345x x345x x345x x445x x445x V50Hz 65 7HL HL HL HL HL HL HL V50Hz téliesítõvel felszerelve 7HL0208 7HL0209 7HL020 7HL02 7HL022 7HL023 7HL024 3~400V50Hz Hálózati kábel keresztmetszet mm 2 Biztosíték A n.a Tartozékok Méret HAN0 HAN3 HAN HAN7 HAN9 HAN25 HAN3 Levegõszûrõ 7ACVF045 7ACVF048 7ACVF048 7ACVF048 7ACVF048 7ACVF0482 7ACVF0482 Elektromos fûtés 7ACEL26 7ACEL27 7ACEL27 7ACEL29 7ACEL29 7ACEL29 7ACEL29 RCW2 távvezérlõ 7ACEL22 7ACEL22 7ACEL22 7ACEL22 7ACEL22 7ACEL22 7ACEL22 85
