1 Katalógus

2 53 év tapasztalata Az évek során mindent elkövettünk,hogy minél jobb válaszokat adjuk az Önök elvárásaira. Professzionalizmus Termékeink minœsége számunkra a legfontosabb. Szerelési és Karbantartási tanácsokkal is ellátjuk. A minœség és a helyes használat kombinációja biztosítja a hosszú élettartamot az Ön szerszámainak.

3 A személyre szabott SPIT Az egyes szakmáknak szükségük van sajátos szerszámokra. A legjobb válasz az Önök elvárásaira és igényeire az,hogy a SPIT úgy döntött,hogy specializálja szakembereit az építœipar egyes szakágaira. Eredményként az építészek, a gipszkartonszerelœk, a villanyszerelœk, a fémiparosok, a vízvezetékszerelœk, az ácsok, a tetœfedœk, a tervezœirodák vagy akik csak ajánlják a termékeinket,élvezhetik az elœnyöket amit a lelkes SPIT csapat személyes segitsége nyújt.

4 SPIT Újításai ÚJGENERÁCIÓS FÚRÓK A pontos,erœteljes és tökéletes fúráshoz próbálja ki az új betonfúróinkat: R FORCE 3 Valamint az új, magastechnikai paraméterekkel rendelkezœ fúrókalapácsot: SPIT 352, Kombikalapácsot a kivételes /teljesítményarány és a különleges biztonsági rendszer jellemzi. SPIT 328, Az akkus fúrókalapács a vibráció csökkentésére tervezve. Az IDI 244, az akkus csavarbehajtók legújabb modelje,ütvefúró-csavarbehajtó. Az ADAPTOR SPEED 55: 50%-kal megnöveli a termelékenységet,ideális fejfeletti és sorozat munkákhoz. MAGAS TECHNOLÓGIÁJU GYÉMÁNT SZERSZÁMOK A gyémánt technológia csúcs választéka, a minœségi vágótárcsák a tökéletes vágásra, és az újgenerációs gyémántkoronás fúrók a legkeményebb anyagok fúrására. Közülük is a HIGH SPEED CONFORT sorozat, a szintetikus gyémántmikroszerkezet területének legújabb felfedezése, amely képes megduplázni a vágás sebességét alegtöbb anyagban. A legújabb szerszámaink közül, a SAG125E sarokcsiszoló valamint az új SD160 fúrógépmotor emelhetœ ki, az összehasonlíthatatlan fúrás minœségével.

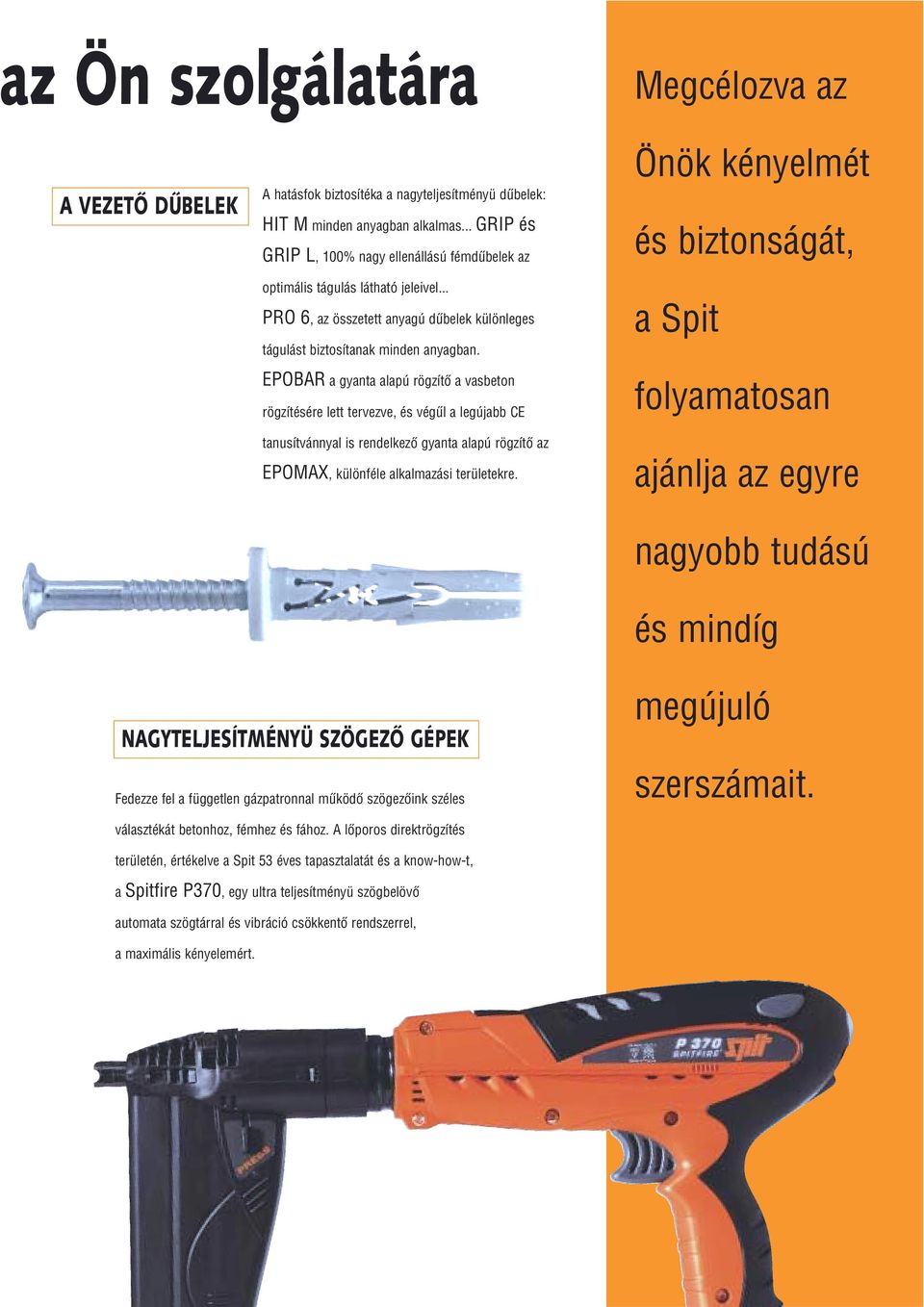

5 az Ön szolgálatára Megcélozva az A VEZETà DÙBELEK A hatásfok biztosítéka a nagyteljesítményü dıbelek: HIT M minden anyagban alkalmas... GRIP és GRIP L, 100% nagy ellenállású fémdıbelek az optimális tágulás látható jeleivel... PRO 6, az összetett anyagú dıbelek különleges tágulást biztosítanak minden anyagban. EPOBAR a gyanta alapú rögzítœ a vasbeton rögzítésére lett tervezve, és végıl a legújabb CE tanusítvánnyal is rendelkezœ gyanta alapú rögzítœ az EPOMAX, különféle alkalmazási területekre. Önök kényelmét és biztonságát, a Spit folyamatosan ajánlja az egyre nagyobb tudású és mindíg NAGYTELJESÍTMÉNYÜ SZÖGEZà GÉPEK Fedezze fel a független gázpatronnal mıködœ szögezœink széles megújuló szerszámait. választékát betonhoz, fémhez és fához. A lœporos direktrögzítés területén, értékelve a Spit 53 éves tapasztalatát és a know-how-t, a Spitfire P370, egy ultra teljesítményü szögbelövœ automata szögtárral és vibráció csökkentœ rendszerrel, a maximális kényelemért.

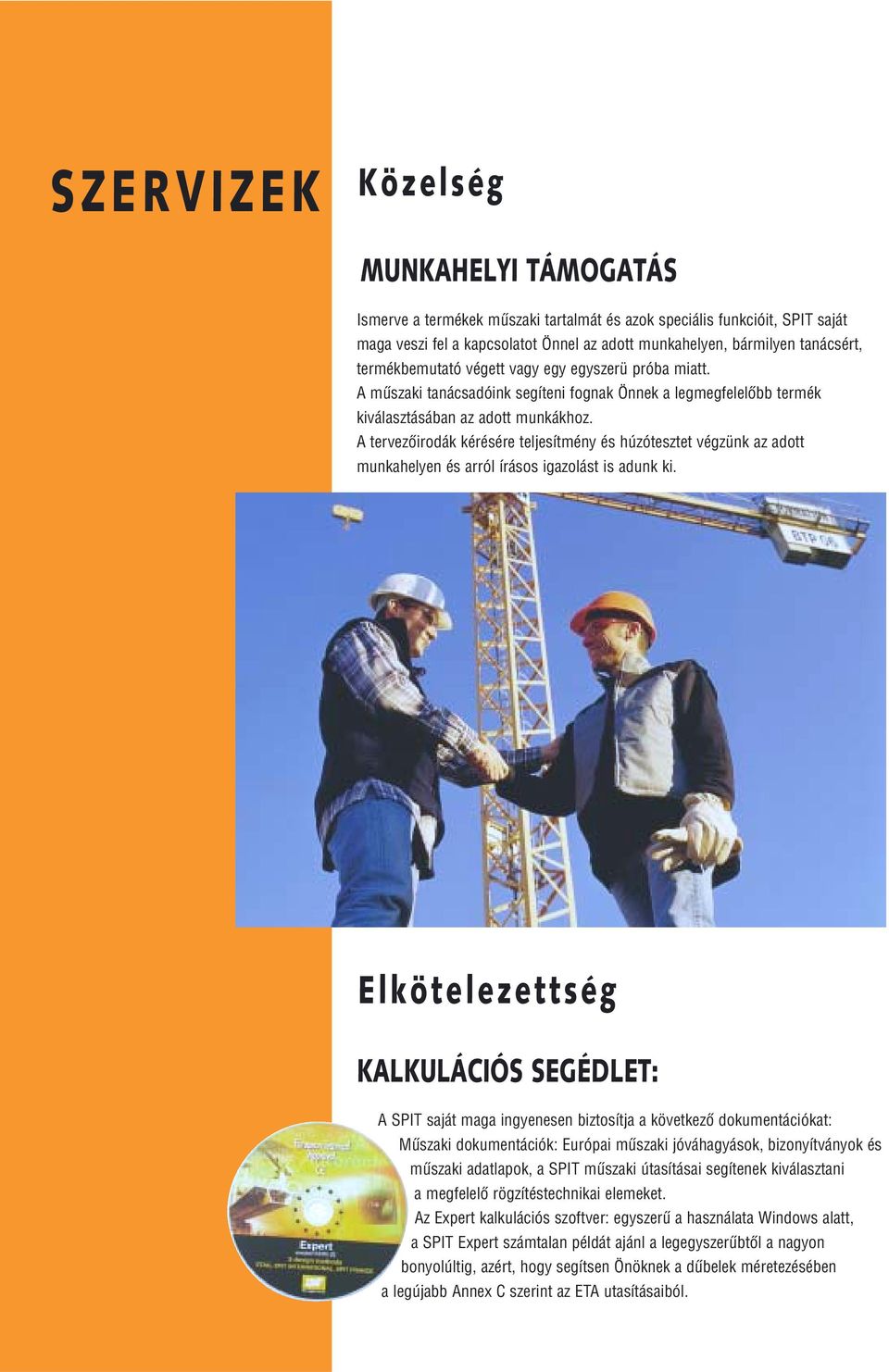

6 SZERVIZEK Közelség MUNKAHELYI TÁMOGATÁS Ismerve a termékek mıszaki tartalmát és azok speciális funkcióit, SPIT saját maga veszi fel a kapcsolatot Önnel az adott munkahelyen, bármilyen tanácsért, termékbemutató végett vagy egy egyszerü próba miatt. A mıszaki tanácsadóink segíteni fognak Önnek a legmegfelelœbb termék kiválasztásában az adott munkákhoz. A tervezœirodák kérésére teljesítmény és húzótesztet végzünk az adott munkahelyen és arról írásos igazolást is adunk ki. Elkötelezettség KALKULÁCIÓS SEGÉDLET: A SPIT saját maga ingyenesen biztosítja a következœ dokumentációkat: Mıszaki dokumentációk: Európai mıszaki jóváhagyások, bizonyítványok és mıszaki adatlapok, a SPIT mıszaki útasításai segítenek kiválasztani a megfelelœ rögzítéstechnikai elemeket. Az Expert kalkulációs szoftver: egyszerı a használata Windows alatt, a SPIT Expert számtalan példát ajánl a legegyszerıbtœl a nagyon bonyolúltig, azért, hogy segítsen Önöknek a dıbelek méretezésében a legújabb Annex C szerint az ETA utasításaiból.

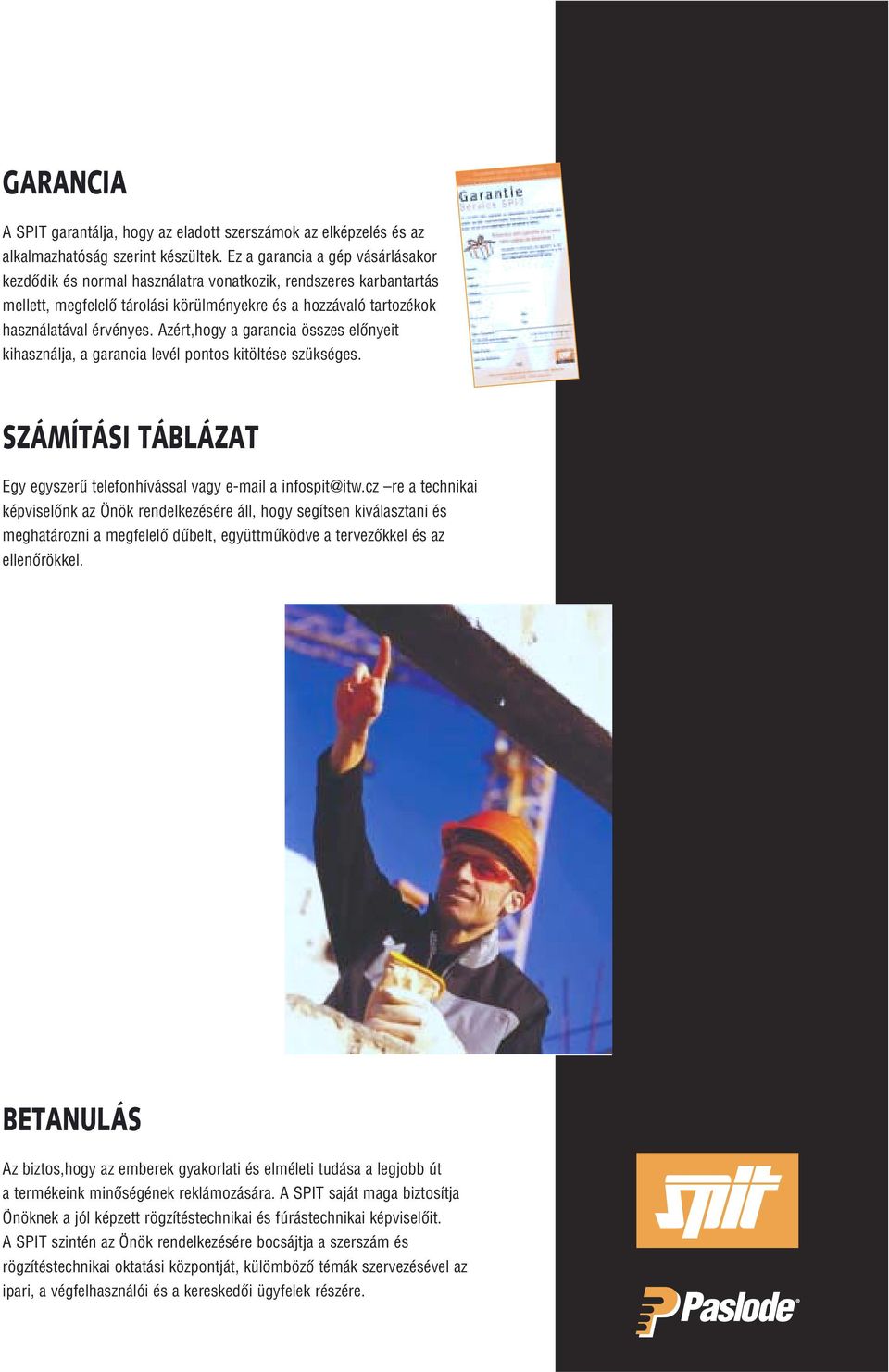

7 GARANCIA A SPIT garantálja, hogy az eladott szerszámok az elképzelés és az alkalmazhatóság szerint készültek. Ez a garancia a gép vásárlásakor kezdœdik és normal használatra vonatkozik, rendszeres karbantartás mellett, megfelelœ tárolási körülményekre és a hozzávaló tartozékok használatával érvényes. Azért,hogy a garancia összes elœnyeit kihasználja, a garancia levél pontos kitöltése szükséges. SZÁMÍTÁSI TÁBLÁZAT Egy egyszerı telefonhívással vagy a infospit@itw.cz re a technikai képviselœnk az Önök rendelkezésére áll, hogy segítsen kiválasztani és meghatározni a megfelelœ dıbelt, együttmıködve a tervezœkkel és az ellenœrökkel. BETANULÁS Az biztos,hogy az emberek gyakorlati és elméleti tudása a legjobb út a termékeink minœségének reklámozására. A SPIT saját maga biztosítja Önöknek a jól képzett rögzítéstechnikai és fúrástechnikai képviselœit. A SPIT szintén az Önök rendelkezésére bocsájtja a szerszám és rögzítéstechnikai oktatási központját, külömbözœ témák szervezésével az ipari, a végfelhasználói és a kereskedœi ügyfelek részére.

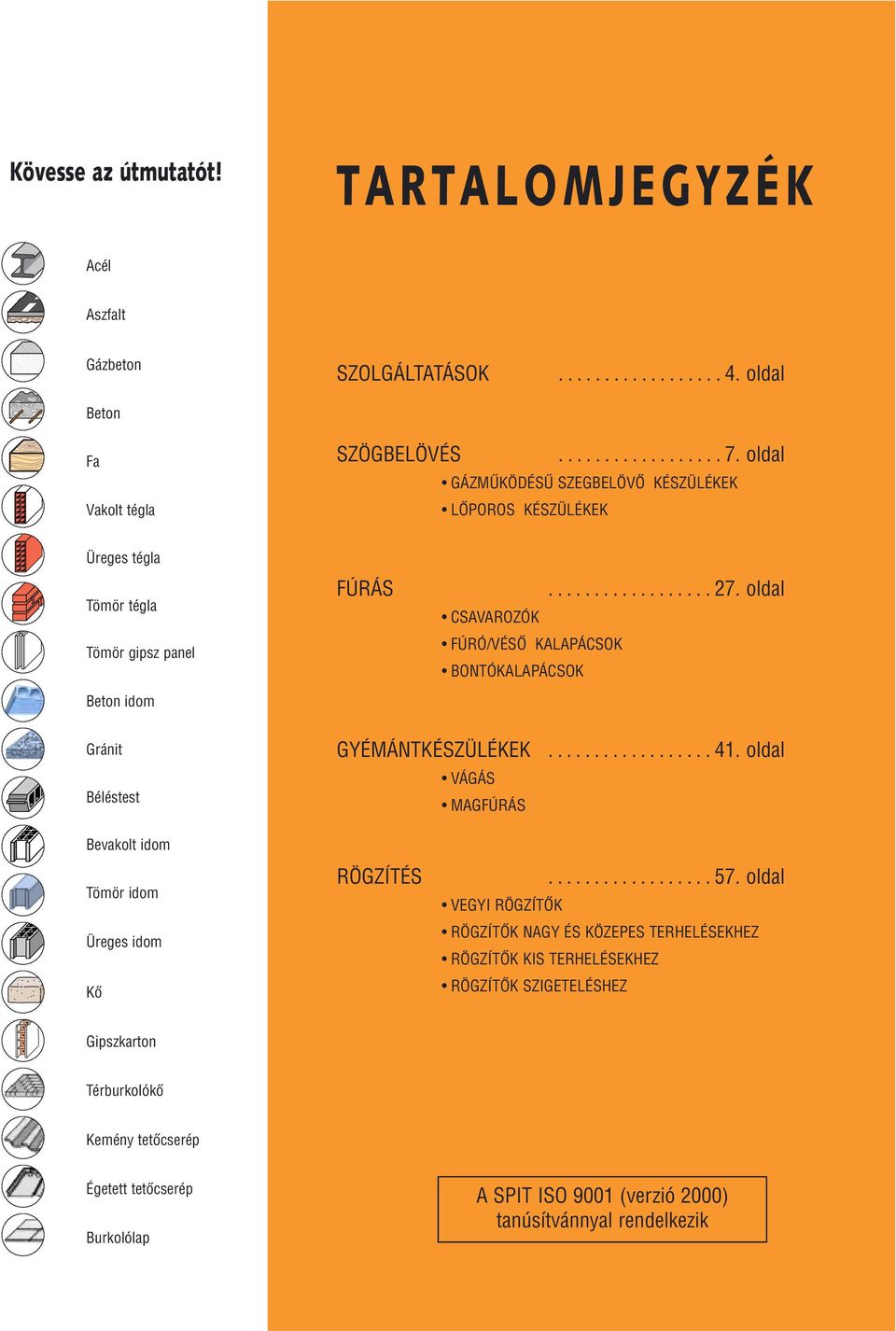

8 Kövesse az útmutatót! TARTALOMJEGYZÉK Acél Aszfalt Gázbeton Beton SZOLGÁLTATÁSOK...4. oldal Fa Vakolt tégla SZÖGBELÖVÉS...7. oldal GÁZMÙKÖDÉSÙ SZEGBELÖVà KÉSZÜLÉKEK LÃPOROS KÉSZÜLÉKEK Üreges tégla Tömör tégla Tömör gipsz panel Beton idom FÚRÁS CSAVAROZÓK FÚRÓ/VÉSà KALAPÁCSOK BONTÓKALAPÁCSOK oldal Gránit Béléstest GYÉMÁNTKÉSZÜLÉKEK VÁGÁS MAGFÚRÁS oldal Bevakolt idom Tömör idom Üreges idom KŒ RÖGZÍTÉS oldal VEGYI RÖGZÍTÃK RÖGZÍTÃK NAGY ÉS KÖZEPES TERHELÉSEKHEZ RÖGZÍTÃK KIS TERHELÉSEKHEZ RÖGZÍTÃK SZIGETELÉSHEZ Gipszkarton TérburkolókŒ Kemény tetœcserép Égetett tetœcserép Burkolólap A SPIT ISO 9001 (verzió 2000) tanúsítvánnyal rendelkezik

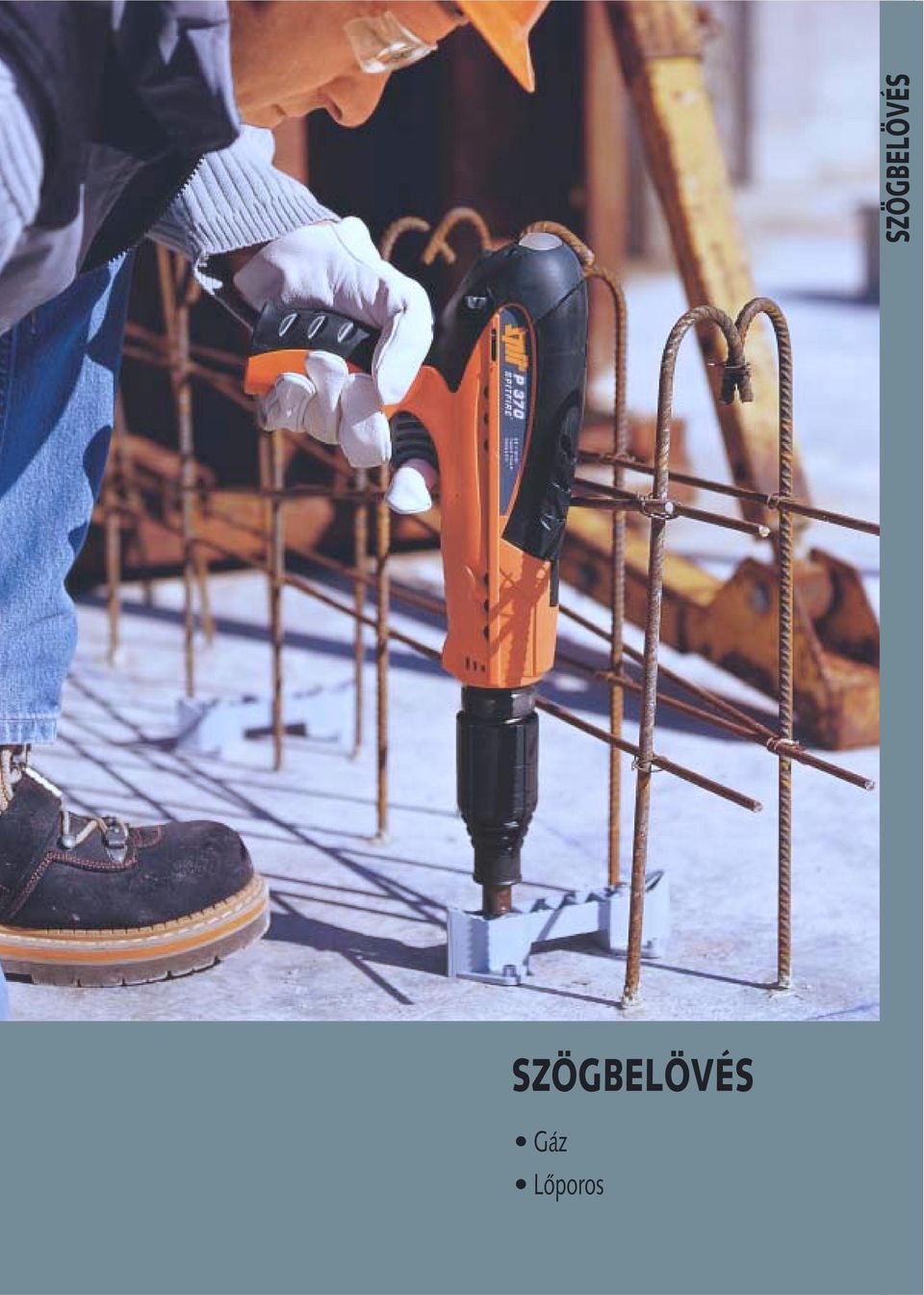

9 SZÖGBELÖVÉS SZÖGBELÖVÉS Gáz LŒporos

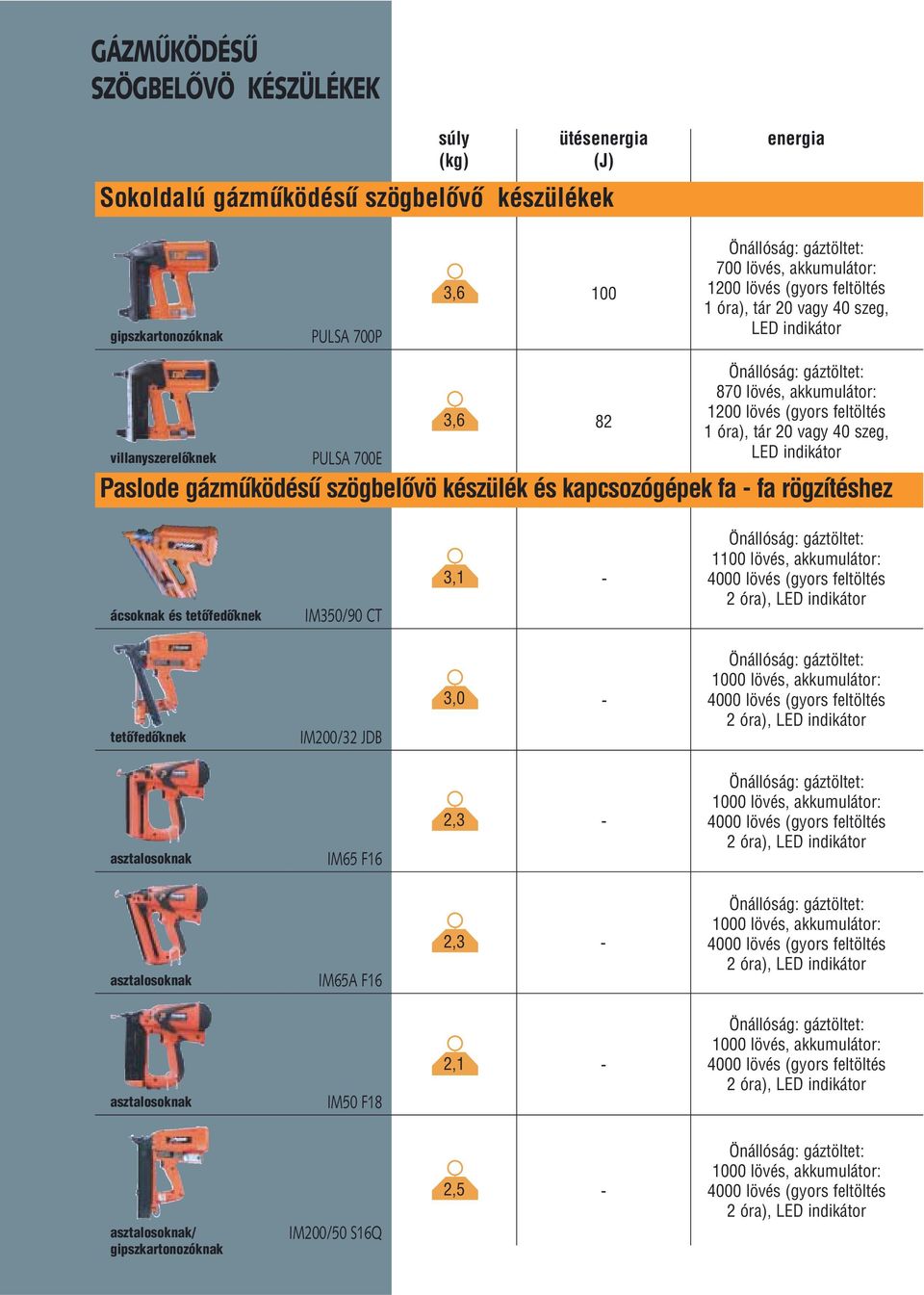

10 GÁZMÙKÖDÉSÙ SZÖGBELÃVÖ KÉSZÜLÉKEK (kg) ütésenergia (J) Sokoldalú gázmıködésı szögbelœvœ készülékek energia gipszkartonozóknak PULSA 700P 3,6 100 Önállóság: gáztöltet: 700 lövés, akkumulátor: 1200 lövés (gyors feltöltés 1 óra), tár 20 vagy 40 szeg, LED indikátor villanyszerelœknek PULSA 700E 3,6 82 Önállóság: gáztöltet: 870 lövés, akkumulátor: 1200 lövés (gyors feltöltés 1 óra), tár 20 vagy 40 szeg, LED indikátor Paslode gázmıködésı szögbelœvö készülék és kapcsozógépek fa - fa rögzítéshez ácsoknak és tetœfedœknek IM350/90 CT 3,1 - Önállóság: gáztöltet: 1100 lövés, akkumulátor: 4000 lövés (gyors feltöltés 2 óra), LED indikátor tetœfedœknek IM200/32 JDB 3,0 - Önállóság: gáztöltet: 1000 lövés, akkumulátor: 4000 lövés (gyors feltöltés 2 óra), LED indikátor asztalosoknak IM65 F16 2,3 - Önállóság: gáztöltet: 1000 lövés, akkumulátor: 4000 lövés (gyors feltöltés 2 óra), LED indikátor asztalosoknak IM65A F16 2,3 - Önállóság: gáztöltet: 1000 lövés, akkumulátor: 4000 lövés (gyors feltöltés 2 óra), LED indikátor asztalosoknak IM50 F18 2,1 - Önállóság: gáztöltet: 1000 lövés, akkumulátor: 4000 lövés (gyors feltöltés 2 óra), LED indikátor asztalosoknak/ gipszkartonozóknak IM200/50 S16Q 2,5 - Önállóság: gáztöltet: 1000 lövés, akkumulátor: 4000 lövés (gyors feltöltés 2 óra), LED indikátor

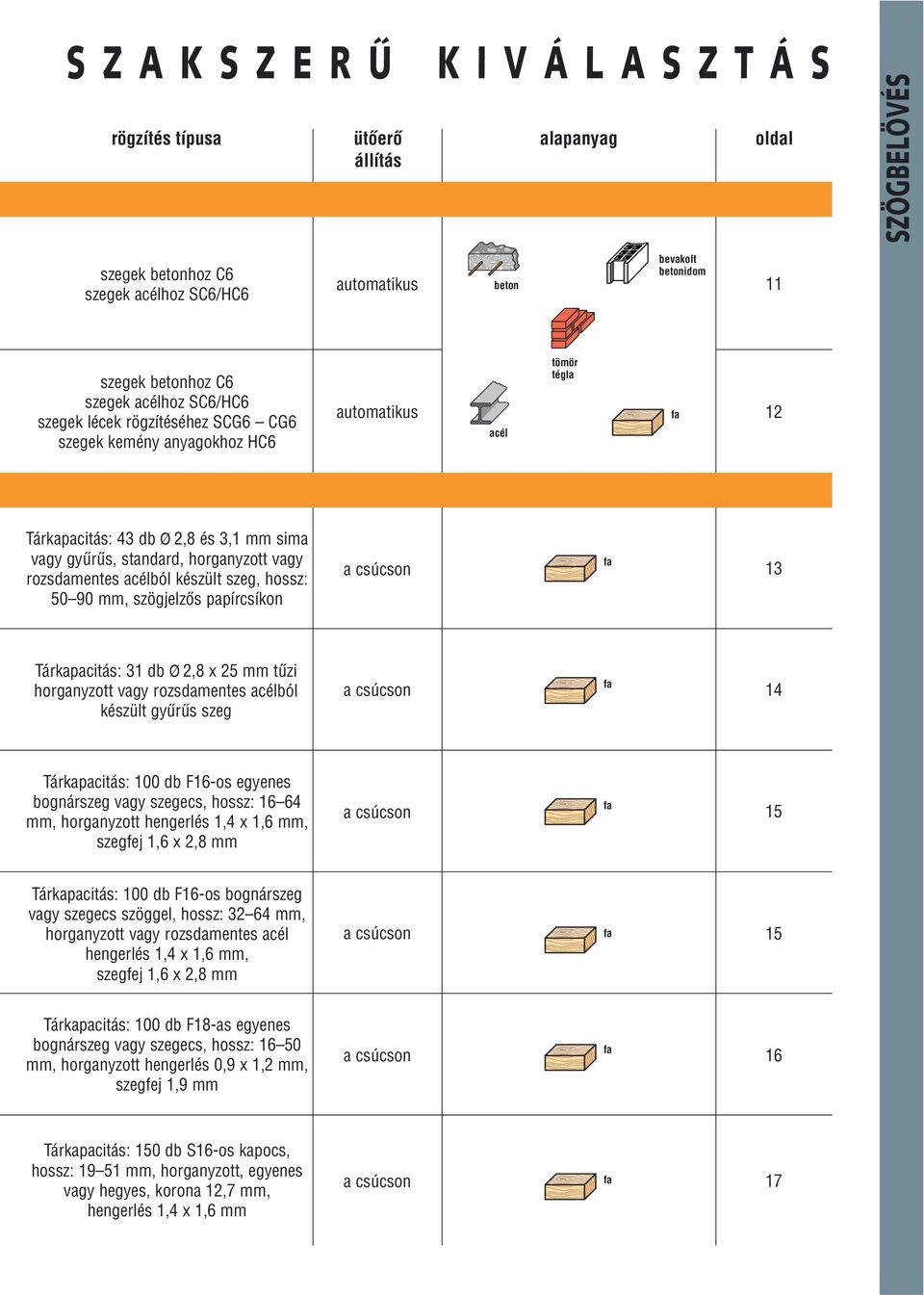

11 S Z A K S Z E R Ù K I V Á L A S Z T Á S rögzítés típusa ütœerœ állítás alapanyag oldal SZÖGBELÖVÉS szegek betonhoz C6 szegek acélhoz SC6/HC6 automatikus beton bevakolt betonidom 11 szegek betonhoz C6 szegek acélhoz SC6/HC6 szegek lécek rögzítéséhez SCG6 CG6 szegek kemény anyagokhoz HC6 automatikus acél tömör tégla fa 12 Tárkapacitás: 43 db Ø 2,8 és 3,1 mm sima vagy gyırıs, standard, horganyzott vagy rozsdamentes acélból készült szeg, hossz: mm, szögjelzœs papírcsíkon a csúcson fa 13 Tárkapacitás: 31 db Ø 2,8 x 25 mm tızi horganyzott vagy rozsdamentes acélból készült gyırıs szeg a csúcson fa 14 Tárkapacitás: 100 db F16-os egyenes bognárszeg vagy szegecs, hossz: mm, horganyzott hengerlés 1,4 x 1,6 mm, szegfej 1,6 x 2,8 mm a csúcson fa 15 Tárkapacitás: 100 db F16-os bognárszeg vagy szegecs szöggel, hossz: mm, horganyzott vagy rozsdamentes acél hengerlés 1,4 x 1,6 mm, szegfej 1,6 x 2,8 mm a csúcson fa 15 Tárkapacitás: 100 db F18-as egyenes bognárszeg vagy szegecs, hossz: mm, horganyzott hengerlés 0,9 x 1,2 mm, szegfej 1,9 mm a csúcson fa 16 Tárkapacitás: 150 db S16-os kapocs, hossz: mm, horganyzott, egyenes vagy hegyes, korona 12,7 mm, hengerlés 1,4 x 1,6 mm a csúcson fa 17

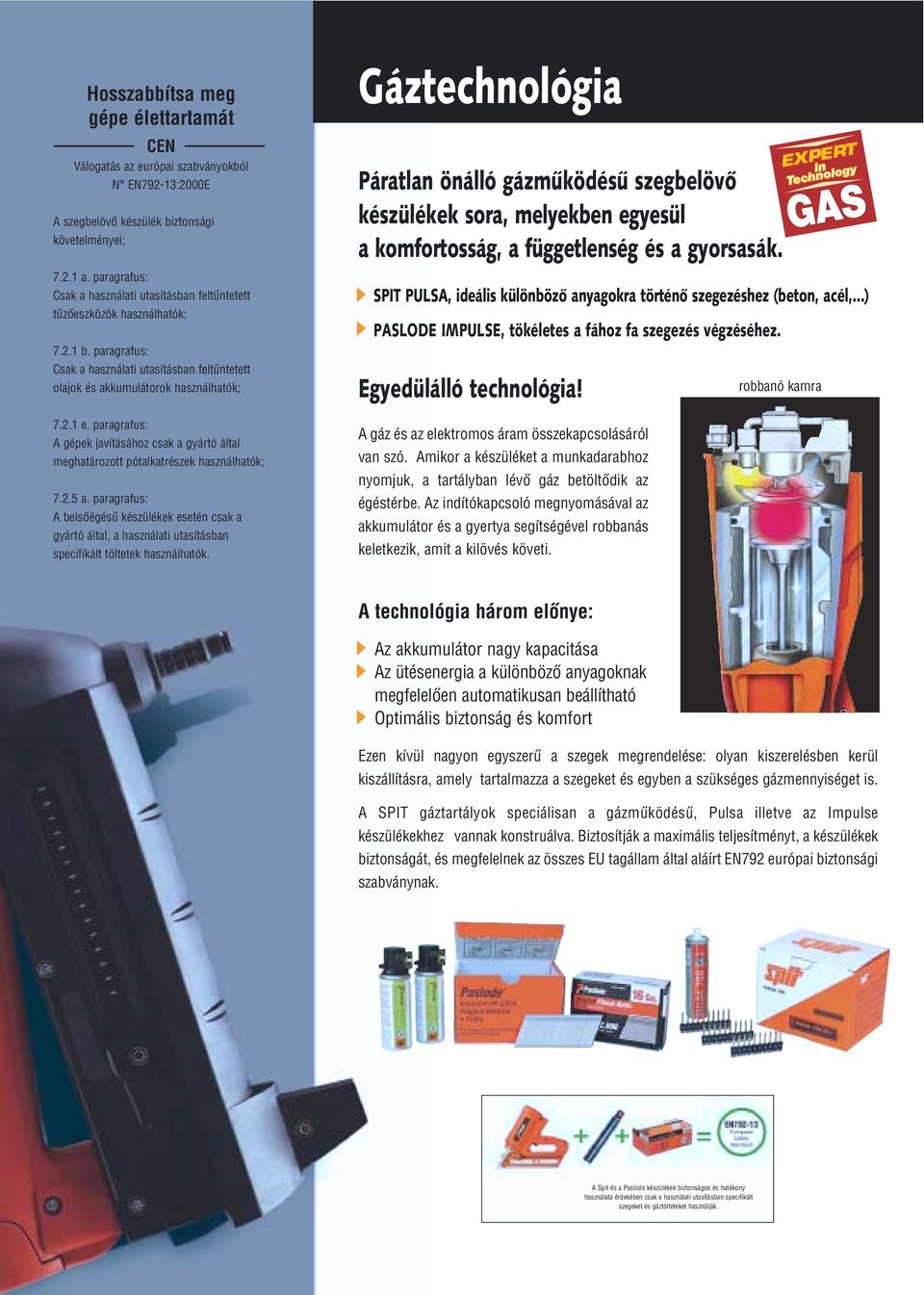

12 Hosszabbítsa meg gépe élettartamát CEN Válogatás az európai szabványokból N EN792-13:2000E A szegbelövœ készülék biztonsági követelményei; a. paragrafus: Csak a használati utasításban feltıntetett tızœeszközök használhatók; b. paragrafus: Csak a használati utasításban feltıntetett olajok és akkumulátorok használhatók; e. paragrafus: A gépek javításához csak a gyártó által meghatározott pótalkatrészek használhatók; a. paragrafus: A belsœégésı készülékek esetén csak a gyártó által, a használati utasításban specifikált töltetek használhatók. Gáztechnológia Páratlan önálló gázmıködésı szegbelövœ készülékek sora, melyekben egyesül a komfortosság, a függetlenség és a gyorsasák. SPIT PULSA, ideális különbözœ anyagokra történœ szegezéshez (beton, acél,...) PASLODE IMPULSE, tökéletes a fához fa szegezés végzéséhez. Egyedülálló technológia! A gáz és az elektromos áram összekapcsolásáról van szó. Amikor a készüléket a munkadarabhoz nyomjuk, a tartályban lévœ gáz betöltœdik az égéstérbe. Az indítókapcsoló megnyomásával az akkumulátor és a gyertya segítségével robbanás keletkezik, amit a kilövés követi. robbanó kamra A technológia három elœnye: Az akkumulátor nagy kapacitása Az ütésenergia a különbözœ anyagoknak megfelelœen automatikusan beállítható Optimális biztonság és komfort Ezen kívül nagyon egyszerı a szegek megrendelése: olyan kiszerelésben kerül kiszállításra, amely tartalmazza a szegeket és egyben a szükséges gázmennyiséget is. A SPIT gáztartályok speciálisan a gázmıködésı, Pulsa illetve az Impulse készülékekhez vannak konstruálva. Biztosítják a maximális teljesítményt, a készülékek biztonságát, és megfelelnek az összes EU tagállam által aláírt EN792 európai biztonsági szabványnak. A Spit és a Paslode készülékek biztonságos és hatékony használata érdekében csak a használati utasításban specifikált szegeket és gáztölteteket használják.

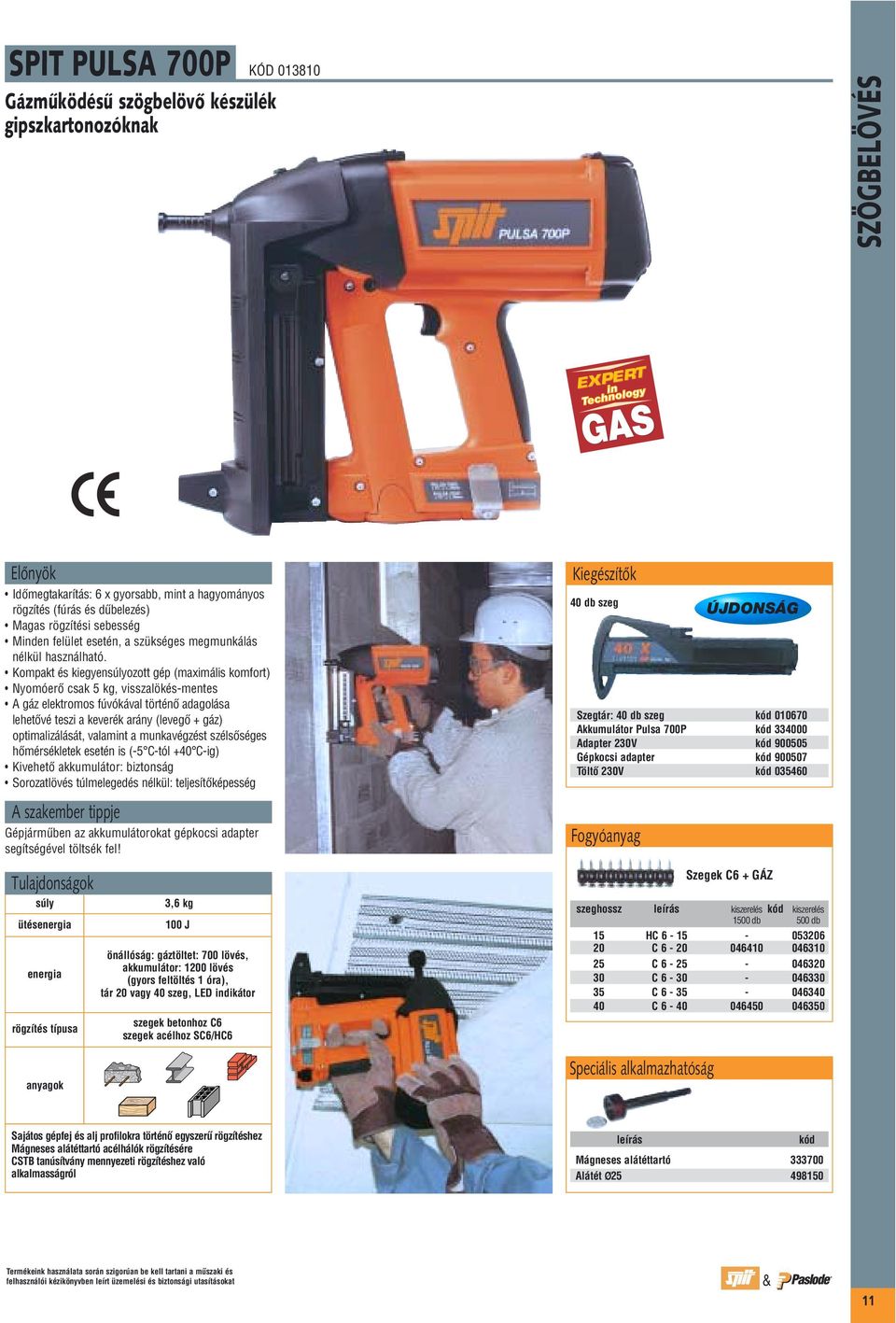

13 SPIT PULSA 700P KÓD Gázmıködésı szögbelövœ készülék gipszkartonozóknak SZÖGBELÖVÉS IdŒmegtakarítás: 6 x gyorsabb, mint a hagyományos rögzítés (fúrás és dıbelezés) Magas rögzítési sebesség Minden felület esetén, a szükséges megmunkálás nélkül használható. Kompakt és kiegyenozott gép (maximális komfort) NyomóerŒ csak 5 kg, visszalökés-mentes A gáz elektromos fúvókával történœ adagolása lehetœvé teszi a keverék arány (levegœ + gáz) optimalizálását, valamint a munkavégzést szélsœséges hœmérsékletek esetén is (-5 C-tól +40 C-ig) KivehetŒ akkumulátor: biztonság Sorozatlövés túlmelegedés nélkül: teljesítœképesség Gépjármıben az akkumulátorokat gépkocsi adapter segítségével töltsék fel! ütésenergia energia rögzítés típusa anyagok 3,6 kg 100 J önállóság: gáztöltet: 700 lövés, akkumulátor: 1200 lövés (gyors feltöltés 1 óra), tár 20 vagy 40 szeg, LED indikátor szegek betonhoz C6 szegek acélhoz SC6/HC6 KiegészítŒk 40 db szeg Fogyóanyag szeghossz kiszerelés kiszerelés 1500 db 500 db 15 HC C C C C C Speciális alkalmazhatóság ÚJDONSÁG Szegtár: 40 db szeg Akkumulátor Pulsa 700P Adapter 230V Gépkocsi adapter TöltŒ 230V Szegek C6 + GÁZ Sajátos gépfej és alj profilokra történœ egyszerı rögzítéshez Mágneses alátéttartó acélhálók rögzítésére CSTB tanúsítvány mennyezeti rögzítéshez való alkalmasságról Mágneses alátéttartó Alátét Ø Termékeink használata során szigorúan be kell tartani a mıszaki és felhasználói kézikönyvben leírt üzemelési és biztonsági utasításokat 11

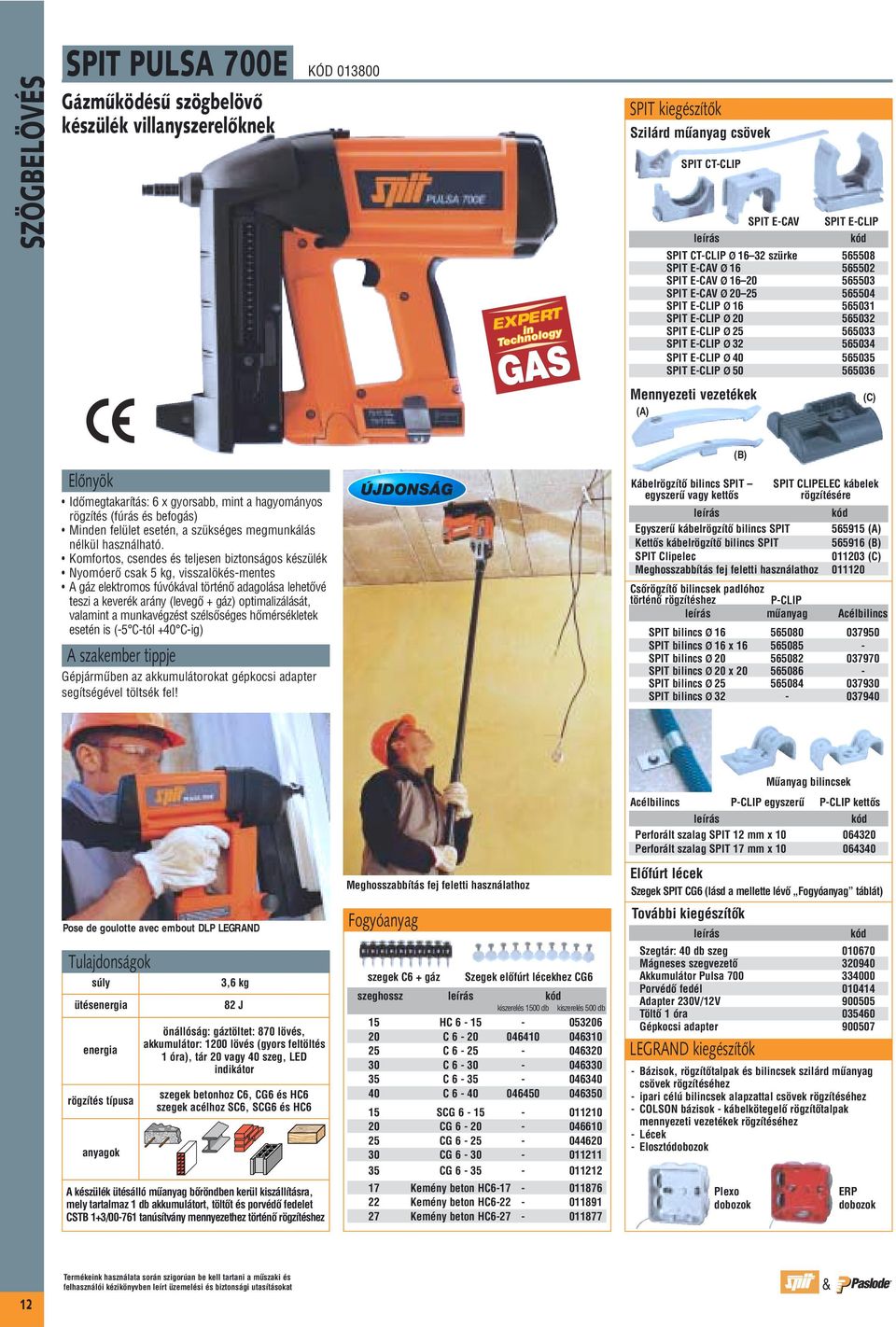

14 SZÖGBELÖVÉS SPIT PULSA 700E KÓD Gázmıködésı szögbelövœ készülék villanyszerelœknek SPIT kiegészítœk Szilárd mıanyag csövek SPIT CT-CLIP Mennyezeti vezetékek (A) SPIT E-CAV SPIT E-CLIP SPIT CT-CLIP Ø szürke SPIT E-CAV Ø SPIT E-CAV Ø SPIT E-CAV Ø SPIT E-CLIP Ø SPIT E-CLIP Ø SPIT E-CLIP Ø SPIT E-CLIP Ø SPIT E-CLIP Ø SPIT E-CLIP Ø (C) IdŒmegtakarítás: 6 x gyorsabb, mint a hagyományos rögzítés (fúrás és befogás) Minden felület esetén, a szükséges megmunkálás nélkül használható. Komfortos, csendes és teljesen biztonságos készülék NyomóerŒ csak 5 kg, visszalökés-mentes A gáz elektromos fúvókával történœ adagolása lehetœvé teszi a keverék arány (levegœ + gáz) optimalizálását, valamint a munkavégzést szélsœséges hœmérsékletek esetén is (-5 C-tól +40 C-ig) Gépjármıben az akkumulátorokat gépkocsi adapter segítségével töltsék fel! ÚJDONSÁG (B) KábelrögzítŒ bilincs SPIT egyszerı vagy kettœs SPIT CLIPELEC kábelek rögzítésére Egyszerı kábelrögzítœ bilincs SPIT (A) KettŒs kábelrögzítœ bilincs SPIT (B) SPIT Clipelec (C) Meghosszabbítás fej feletti használathoz CsŒrögzítŒ bilincsek padlóhoz történœ rögzítéshez P-CLIP mıanyag Acélbilincs SPIT bilincs Ø SPIT bilincs Ø 16 x SPIT bilincs Ø SPIT bilincs Ø 20 x SPIT bilincs Ø SPIT bilincs Ø Pose de goulotte avec embout DLP LEGRAND ütésenergia energia rögzítés típusa anyagok 3,6 kg 82 J önállóság: gáztöltet: 870 lövés, akkumulátor: 1200 lövés (gyors feltöltés 1 óra), tár 20 vagy 40 szeg, LED indikátor szegek betonhoz C6, CG6 és HC6 szegek acélhoz SC6, SCG6 és HC6 A készülék ütésálló mıanyag bœröndben kerül kiszállításra, mely tartalmaz 1 db akkumulátort, töltœt és porvédœ fedelet CSTB 1+3/ tanúsítvány mennyezethez történœ rögzítéshez Meghosszabbítás fej feletti használathoz Fogyóanyag szegek C6 + gáz Szegek elœfúrt lécekhez CG6 szeghossz kiszerelés 1500 db kiszerelés 500 db 15 HC C C C C C SCG CG CG CG CG Kemény beton HC Kemény beton HC Kemény beton HC Acélbilincs Mıanyag bilincsek P-CLIP egyszerı P-CLIP kettœs Perforált szalag SPIT 12 mm x Perforált szalag SPIT 17 mm x ElŒfúrt lécek Szegek SPIT CG6 (lásd a mellette lévœ Fogyóanyag táblát) További kiegészítœk Szegtár: 40 db szeg Mágneses szegvezetœ Akkumulátor Pulsa PorvédŒ fedél Adapter 230V/12V TöltŒ 1 óra Gépkocsi adapter LEGRAND kiegészítœk - Bázisok, rögzítœtalpak és bilincsek szilárd mıanyag csövek rögzítéséhez - ipari célú bilincsek alapzattal csövek rögzítéséhez - COLSON bázisok - kábelkötegelœ rögzítœtalpak mennyezeti vezetékek rögzítéséhez - Lécek - Elosztódobozok Plexo dobozok ERP dobozok 12 Termékeink használata során szigorúan be kell tartani a mıszaki és felhasználói kézikönyvben leírt üzemelési és biztonsági utasításokat

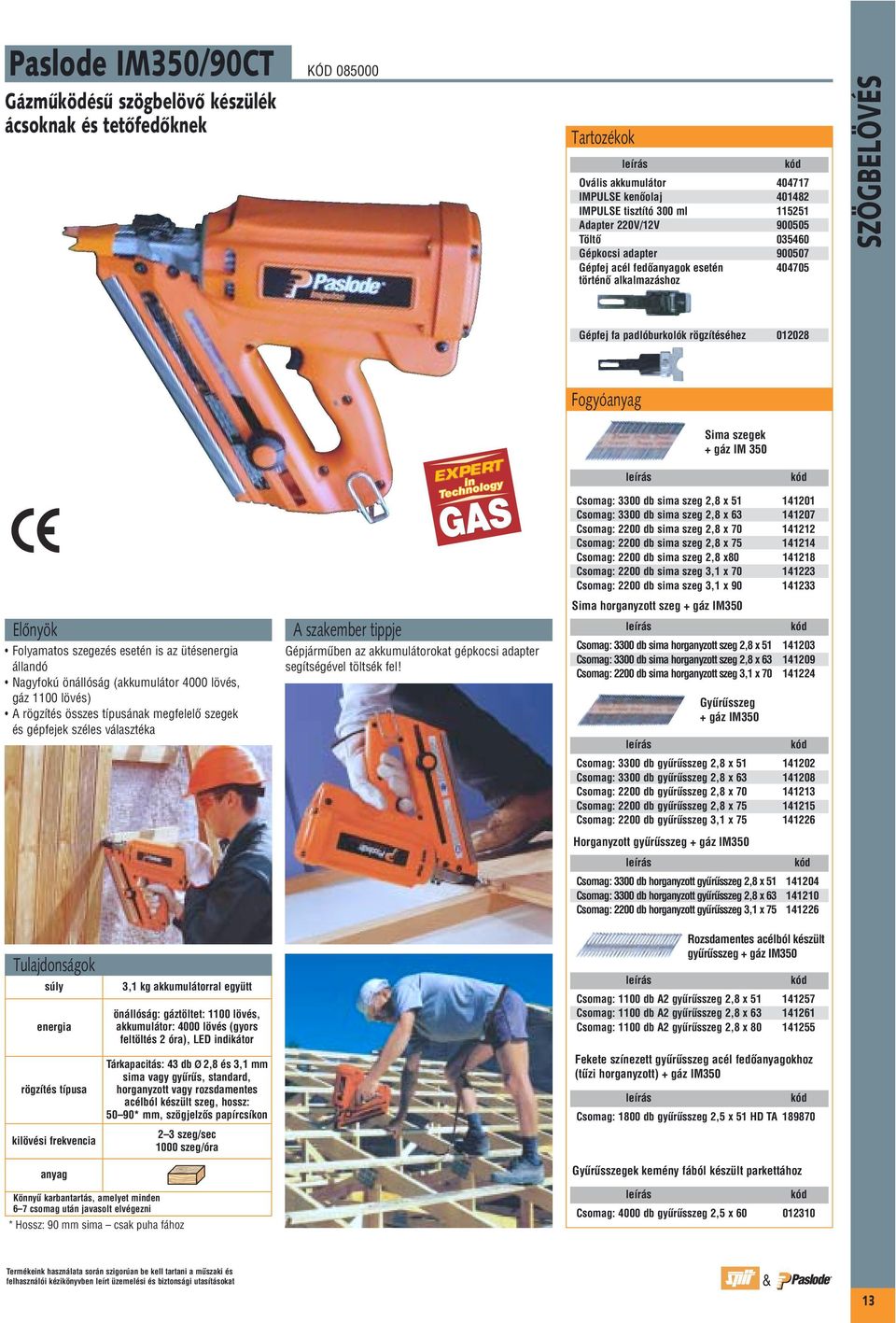

15 Paslode IM350/90CT Gázmıködésı szögbelövœ készülék ácsoknak és tetœfedœknek KÓD Tartozékok Ovális akkumulátor IMPULSE kenœolaj IMPULSE tisztító 300 ml Adapter 220V/12V TöltŒ Gépkocsi adapter Gépfej acél fedœanyagok esetén történœ alkalmazáshoz SZÖGBELÖVÉS Gépfej fa padlóburkolók rögzítéséhez Fogyóanyag Sima szegek + gáz IM 350 Folyamatos szegezés esetén is az ütésenergia állandó Nagyfokú önállóság (akkumulátor 4000 lövés, gáz 1100 lövés) A rögzítés összes típusának megfelelœ szegek és gépfejek széles választéka Gépjármıben az akkumulátorokat gépkocsi adapter segítségével töltsék fel! Csomag: 3300 db sima szeg 2,8 x Csomag: 3300 db sima szeg 2,8 x Csomag: 2200 db sima szeg 2,8 x Csomag: 2200 db sima szeg 2,8 x Csomag: 2200 db sima szeg 2,8 x Csomag: 2200 db sima szeg 3,1 x Csomag: 2200 db sima szeg 3,1 x Sima horganyzott szeg + gáz IM350 Csomag: 3300 db sima horganyzott szeg 2,8 x Csomag: 3300 db sima horganyzott szeg 2,8 x Csomag: 2200 db sima horganyzott szeg 3,1 x Gyırısszeg + gáz IM350 Csomag: 3300 db gyırısszeg 2,8 x Csomag: 3300 db gyırısszeg 2,8 x Csomag: 2200 db gyırısszeg 2,8 x Csomag: 2200 db gyırısszeg 2,8 x Csomag: 2200 db gyırısszeg 3,1 x Horganyzott gyırısszeg + gáz IM350 Csomag: 3300 db horganyzott gyırısszeg 2,8 x Csomag: 3300 db horganyzott gyırısszeg 2,8 x Csomag: 2200 db horganyzott gyırısszeg 3,1 x energia rögzítés típusa kilövési frekvencia 3,1 kg akkumulátorral együtt önállóság: gáztöltet: 1100 lövés, akkumulátor: 4000 lövés (gyors feltöltés 2 óra), LED indikátor Tárkapacitás: 43 db Ø 2,8 és 3,1 mm sima vagy gyırıs, standard, horganyzott vagy rozsdamentes acélból készült szeg, hossz: 50 90* mm, szögjelzœs papírcsíkon 2 3 szeg/sec 1000 szeg/óra Rozsdamentes acélból készült gyırısszeg + gáz IM350 Csomag: 1100 db A2 gyırısszeg 2,8 x Csomag: 1100 db A2 gyırısszeg 2,8 x Csomag: 1100 db A2 gyırısszeg 2,8 x Fekete színezett gyırısszeg acél fedœanyagokhoz (tızi horganyzott) + gáz IM350 Csomag: 1800 db gyırısszeg 2,5 x 51 HD TA anyag Könnyı karbantartás, amelyet minden 6 7 csomag után javasolt elvégezni * Hossz: 90 mm sima csak puha fához Gyırısszegek kemény fából készült parkettához Csomag: 4000 db gyırısszeg 2,5 x Termékeink használata során szigorúan be kell tartani a mıszaki és felhasználói kézikönyvben leírt üzemelési és biztonsági utasításokat 13

16 SZÖGBELÖVÉS Paslode IM 200/32 JDB Gázmıködésı szögbelövœ készülék tetœfedœknek KÓD Praktikus: vezetékek és kompresszorok nélkül A gépfej formájának köszönhetœ pontos illesztés Állandó ütésenergia az optimális rögzítéshez 2x gyorsabb, mint a csavarozás: 2 3 szeg/sec. A készülék hossza 335 mm: a készülék testének segítségével mérheti az elemek közötti távolságot! Tulajdonságo 3 kg energia önállóság: gáztöltet: 1000 lövés, akkumulátor: 4000 lövés (gyors feltöltés 2 óra), LED indikátor rögzítés típusa tár anyag rozsdamentes acélból készült vagy tızi horganyzott gyırısszegek Ø 2,8x25 31 db szeg 2,8 x 25 mm KiegészítŒk Impulse olaj Akkumulátor IM Impulse tisztító 300 ml Gépkocsi adapter Fogyóanyag A COFRAC certifikált laboratóriumunkban végzett tesztek azt mutatják, hogy a kihúzáshoz szükséges erœ több mint 50 DaN. Csomag: 2000 db rozsdamentes acélból készült gyırısszeg 2,8 x 25 mm somag: 2000 db (tızi horganyzott) gyırısszeg 2,8 x 25 mm HDG 14 Termékeink használata során szigorúan be kell tartani a mıszaki és felhasználói kézikönyvben leírt üzemelési és biztonsági utasításokat

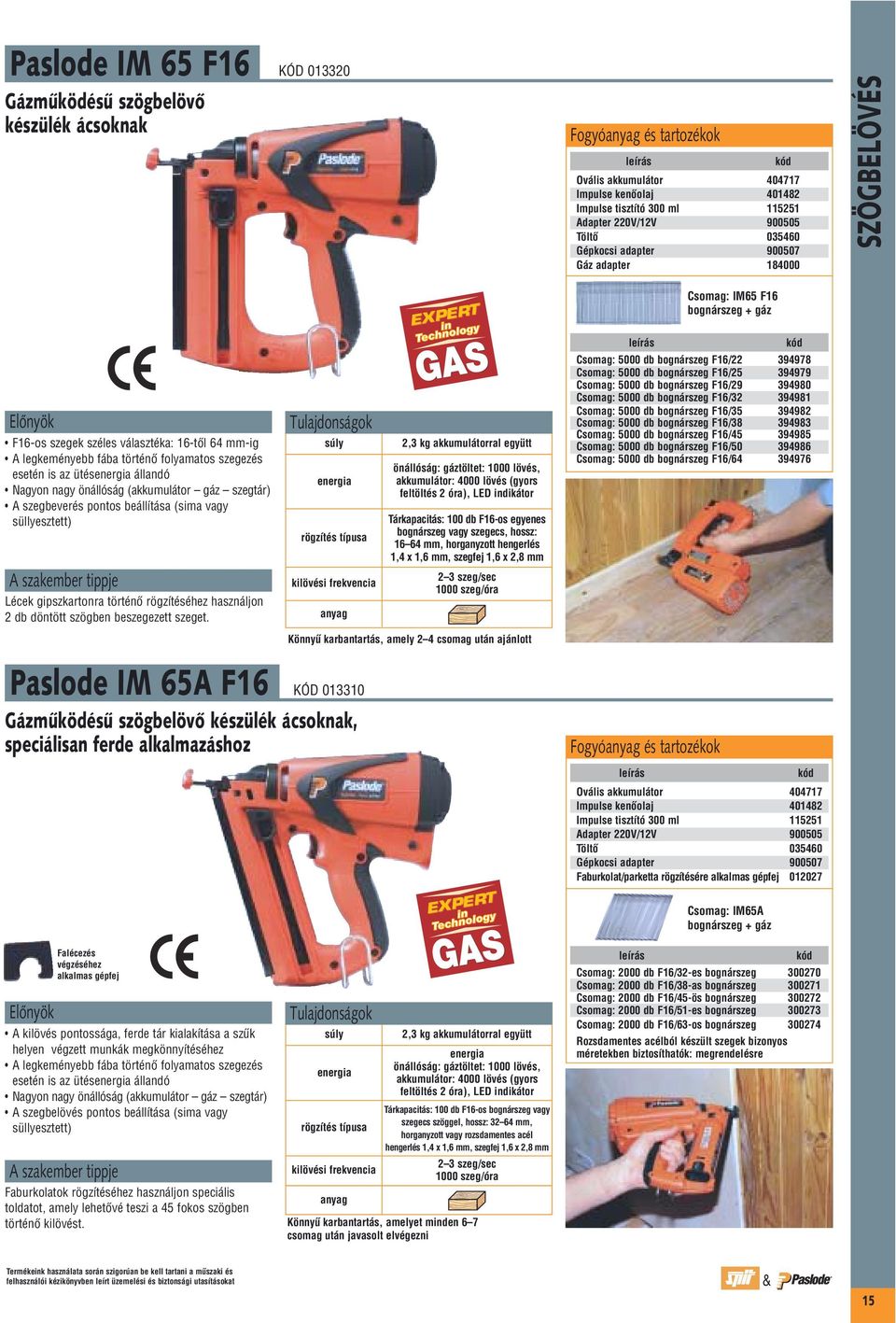

17 Paslode IM 65 F16 Gázmıködésı szögbelövœ készülék ácsoknak KÓD Fogyóanyag és tartozékok Ovális akkumulátor Impulse kenœolaj Impulse tisztító 300 ml Adapter 220V/12V TöltŒ Gépkocsi adapter Gáz adapter SZÖGBELÖVÉS Csomag: IM65 F16 bognárszeg + gáz F16-os szegek széles választéka: 16-tŒl 64 mm-ig A legkeményebb fába történœ folyamatos szegezés esetén is az ütésenergia állandó Nagyon nagy önállóság (akkumulátor gáz szegtár) A szegbeverés pontos beállítása (sima vagy süllyesztett) Lécek gipszkartonra történœ rögzítéséhez használjon 2 db döntött szögben beszegezett szeget. Paslode IM 65A F16 energia rögzítés típusa kilövési frekvencia anyag Gázmıködésı szögbelövœ készülék ácsoknak, speciálisan ferde alkalmazáshoz 2,3 kg akkumulátorral együtt önállóság: gáztöltet: 1000 lövés, akkumulátor: 4000 lövés (gyors feltöltés 2 óra), LED indikátor Tárkapacitás: 100 db F16-os egyenes bognárszeg vagy szegecs, hossz: mm, horganyzott hengerlés 1,4 x 1,6 mm, szegfej 1,6 x 2,8 mm 2 3 szeg/sec 1000 szeg/óra Könnyı karbantartás, amely 2 4 csomag után ajánlott KÓD Csomag: 5000 db bognárszeg F16/ Csomag: 5000 db bognárszeg F16/ Csomag: 5000 db bognárszeg F16/ Csomag: 5000 db bognárszeg F16/ Csomag: 5000 db bognárszeg F16/ Csomag: 5000 db bognárszeg F16/ Csomag: 5000 db bognárszeg F16/ Csomag: 5000 db bognárszeg F16/ Csomag: 5000 db bognárszeg F16/ Fogyóanyag és tartozékok Ovális akkumulátor Impulse kenœolaj Impulse tisztító 300 ml Adapter 220V/12V TöltŒ Gépkocsi adapter Faburkolat/parketta rögzítésére alkalmas gépfej Falécezés végzéséhez alkalmas gépfej A kilövés pontossága, ferde tár kialakítása a szık helyen végzett munkák megkönnyítéséhez A legkeményebb fába történœ folyamatos szegezés esetén is az ütésenergia állandó Nagyon nagy önállóság (akkumulátor gáz szegtár) A szegbelövés pontos beállítása (sima vagy süllyesztett) Faburkolatok rögzítéséhez használjon speciális toldatot, amely lehetœvé teszi a 45 fokos szögben történœ kilövést. energia rögzítés típusa kilövési frekvencia anyag 2,3 kg akkumulátorral együtt energia önállóság: gáztöltet: 1000 lövés, akkumulátor: 4000 lövés (gyors feltöltés 2 óra), LED indikátor Tárkapacitás: 100 db F16-os bognárszeg vagy szegecs szöggel, hossz: mm, horganyzott vagy rozsdamentes acél hengerlés 1,4 x 1,6 mm, szegfej 1,6 x 2,8 mm 2 3 szeg/sec 1000 szeg/óra Könnyı karbantartás, amelyet minden 6 7 csomag után javasolt elvégezni Csomag: IM65A bognárszeg + gáz Csomag: 2000 db F16/32-es bognárszeg Csomag: 2000 db F16/38-as bognárszeg Csomag: 2000 db F16/45-ös bognárszeg Csomag: 2000 db F16/51-es bognárszeg Csomag: 2000 db F16/63-os bognárszeg Rozsdamentes acélból készült szegek bizonyos méretekben biztosíthatók: megrendelésre Termékeink használata során szigorúan be kell tartani a mıszaki és felhasználói kézikönyvben leírt üzemelési és biztonsági utasításokat 15

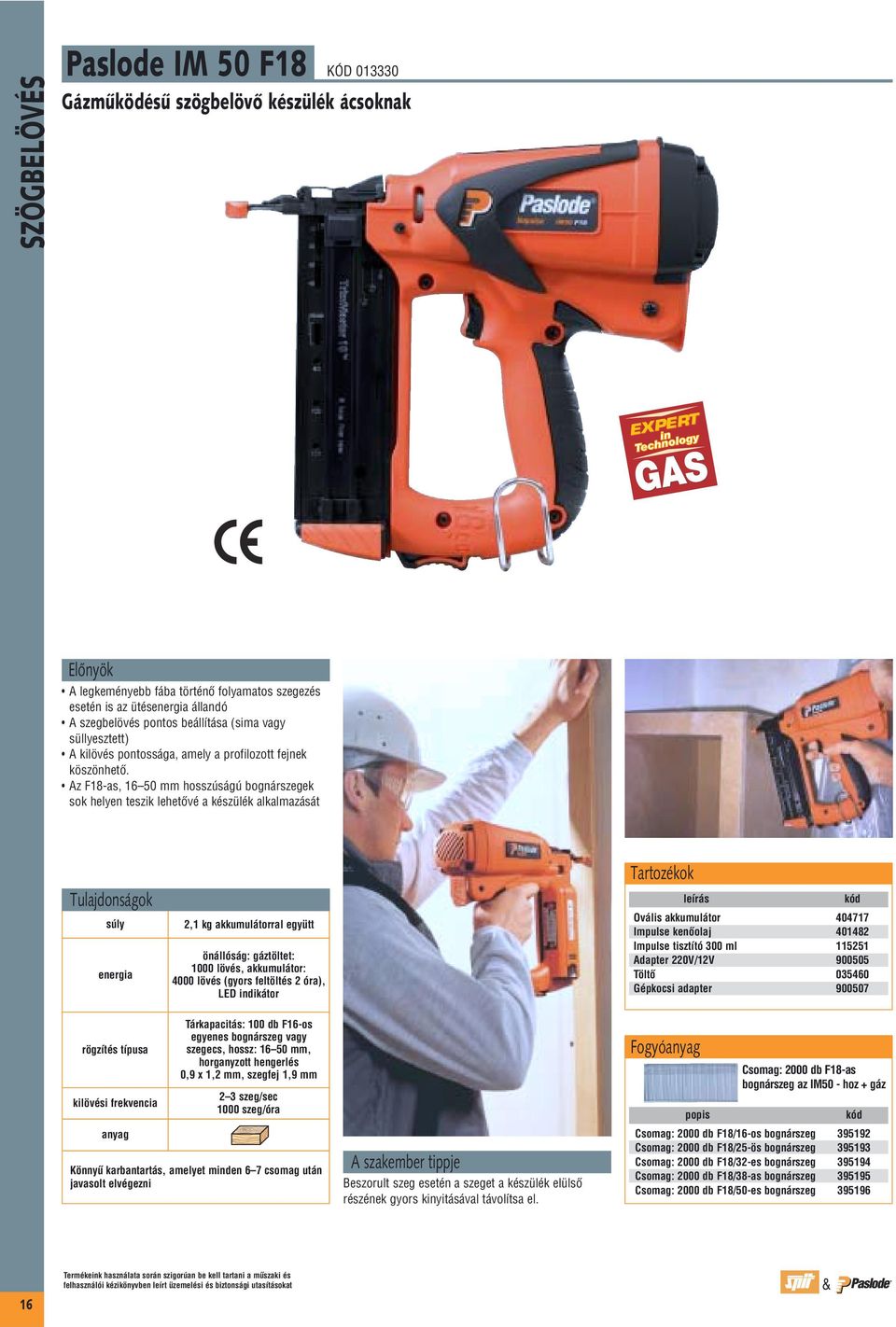

18 SZÖGBELÖVÉS Paslode IM 50 F18 KÓD Gázmıködésı szögbelövœ készülék ácsoknak A legkeményebb fába történœ folyamatos szegezés esetén is az ütésenergia állandó A szegbelövés pontos beállítása (sima vagy süllyesztett) A kilövés pontossága, amely a profilozott fejnek köszönhetœ. Az F18-as, mm hosszúságú bognárszegek sok helyen teszik lehetœvé a készülék alkalmazását energia 2,1 kg akkumulátorral együtt önállóság: gáztöltet: 1000 lövés, akkumulátor: 4000 lövés (gyors feltöltés 2 óra), LED indikátor Tartozékok Ovális akkumulátor Impulse kenœolaj Impulse tisztító 300 ml Adapter 220V/12V TöltŒ Gépkocsi adapter rögzítés típusa kilövési frekvencia anyag Tárkapacitás: 100 db F16-os egyenes bognárszeg vagy szegecs, hossz: mm, horganyzott hengerlés 0,9 x 1,2 mm, szegfej 1,9 mm 2 3 szeg/sec 1000 szeg/óra Könnyı karbantartás, amelyet minden 6 7 csomag után javasolt elvégezni Beszorult szeg esetén a szeget a készülék elülsœ részének gyors kinyitásával távolítsa el. Fogyóanyag Csomag: 2000 db F18-as bognárszeg az IM50 - hoz + gáz popis Csomag: 2000 db F18/16-os bognárszeg Csomag: 2000 db F18/25-ös bognárszeg Csomag: 2000 db F18/32-es bognárszeg Csomag: 2000 db F18/38-as bognárszeg Csomag: 2000 db F18/50-es bognárszeg Termékeink használata során szigorúan be kell tartani a mıszaki és felhasználói kézikönyvben leírt üzemelési és biztonsági utasításokat

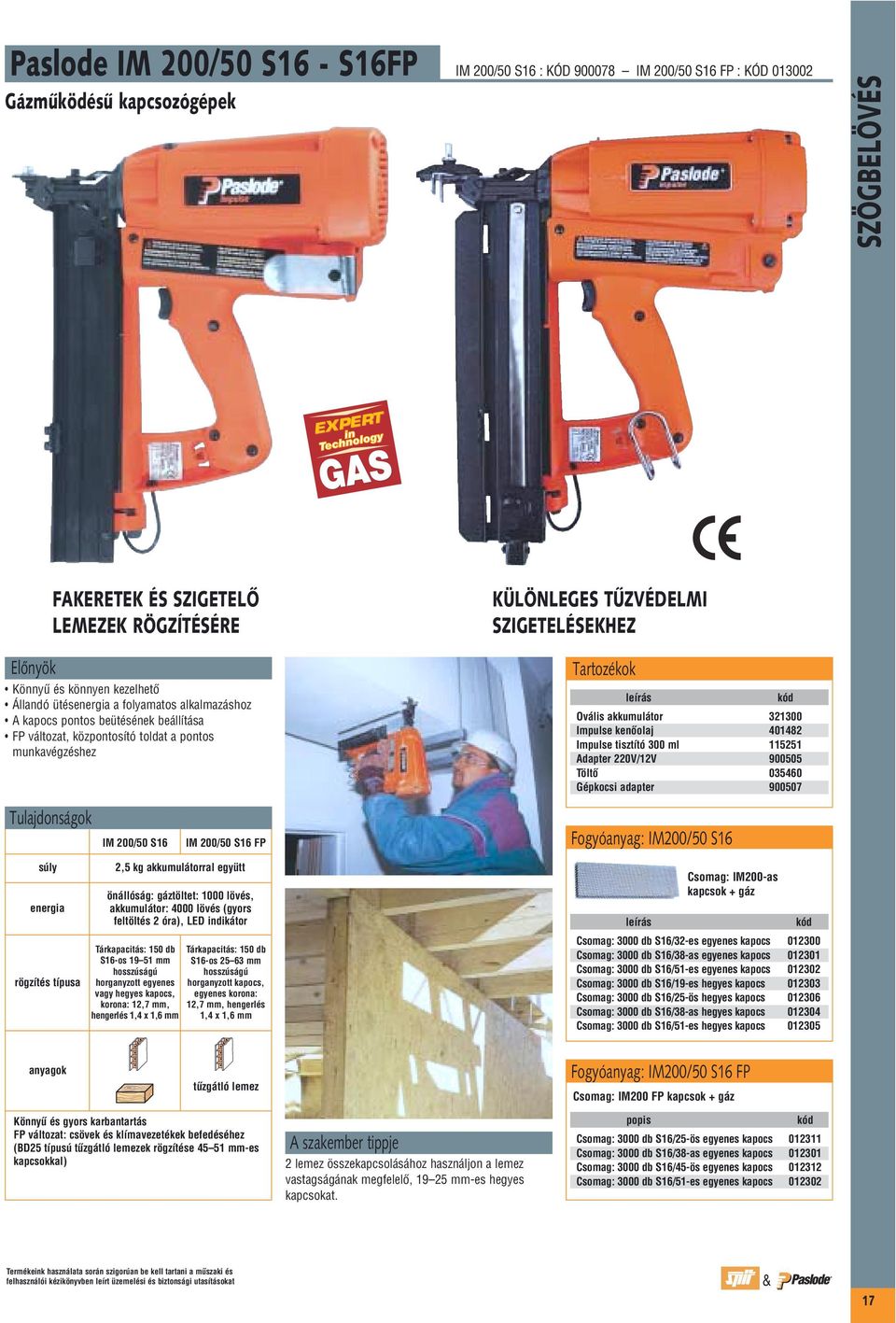

19 Paslode IM 200/50 S16 - S16FP Gázmıködésı kapcsozógépek IM 200/50 S16 : KÓD IM 200/50 S16 FP : KÓD SZÖGBELÖVÉS FAKERETEK ÉS SZIGETELà LEMEZEK RÖGZÍTÉSÉRE Könnyı és könnyen kezelhetœ Állandó ütésenergia a folyamatos alkalmazáshoz A kapocs pontos beütésének beállítása FP változat, központosító toldat a pontos munkavégzéshez KÜLÖNLEGES TÙZVÉDELMI SZIGETELÉSEKHEZ Tartozékok Ovális akkumulátor Impulse kenœolaj Impulse tisztító 300 ml Adapter 220V/12V TöltŒ Gépkocsi adapter IM 200/50 S16 IM 200/50 S16 FP Fogyóanyag: Consommables IM200/50 200/50 S16 S16 energia rögzítés típusa 2,5 kg akkumulátorral együtt önállóság: gáztöltet: 1000 lövés, akkumulátor: 4000 lövés (gyors feltöltés 2 óra), LED indikátor Tárkapacitás: 150 db S16-os mm hosszúságú horganyzott egyenes vagy hegyes kapocs, korona: 12,7 mm, hengerlés 1,4 x 1,6 mm Tárkapacitás: 150 db S16-os mm hosszúságú horganyzott kapocs, egyenes korona: 12,7 mm, hengerlés 1,4 x 1,6 mm Csomag: IM200-as kapcsok + gáz Csomag: 3000 db S16/32-es egyenes kapocs Csomag: 3000 db S16/38-as egyenes kapocs Csomag: 3000 db S16/51-es egyenes kapocs Csomag: 3000 db S16/19-es hegyes kapocs Csomag: 3000 db S16/25-ös hegyes kapocs Csomag: 3000 db S16/38-as hegyes kapocs Csomag: 3000 db S16/51-es hegyes kapocs anyagok tızgátló lemez Fogyóanyag: IM200/50 S16 FP Csomag: IM200 FP kapcsok + gáz Könnyı és gyors karbantartás FP változat: csövek és klímavezetékek befedéséhez (BD25 típusú tızgátló lemezek rögzítése mm-es kapcsokkal) 2 lemez összekapcsolásához használjon a lemez vastagságának megfelelœ, mm-es hegyes kapcsokat. popis Csomag: 3000 db S16/25-ös egyenes kapocs Csomag: 3000 db S16/38-as egyenes kapocs Csomag: 3000 db S16/45-ös egyenes kapocs Csomag: 3000 db S16/51-es egyenes kapocs Termékeink használata során szigorúan be kell tartani a mıszaki és felhasználói kézikönyvben leírt üzemelési és biztonsági utasításokat 17

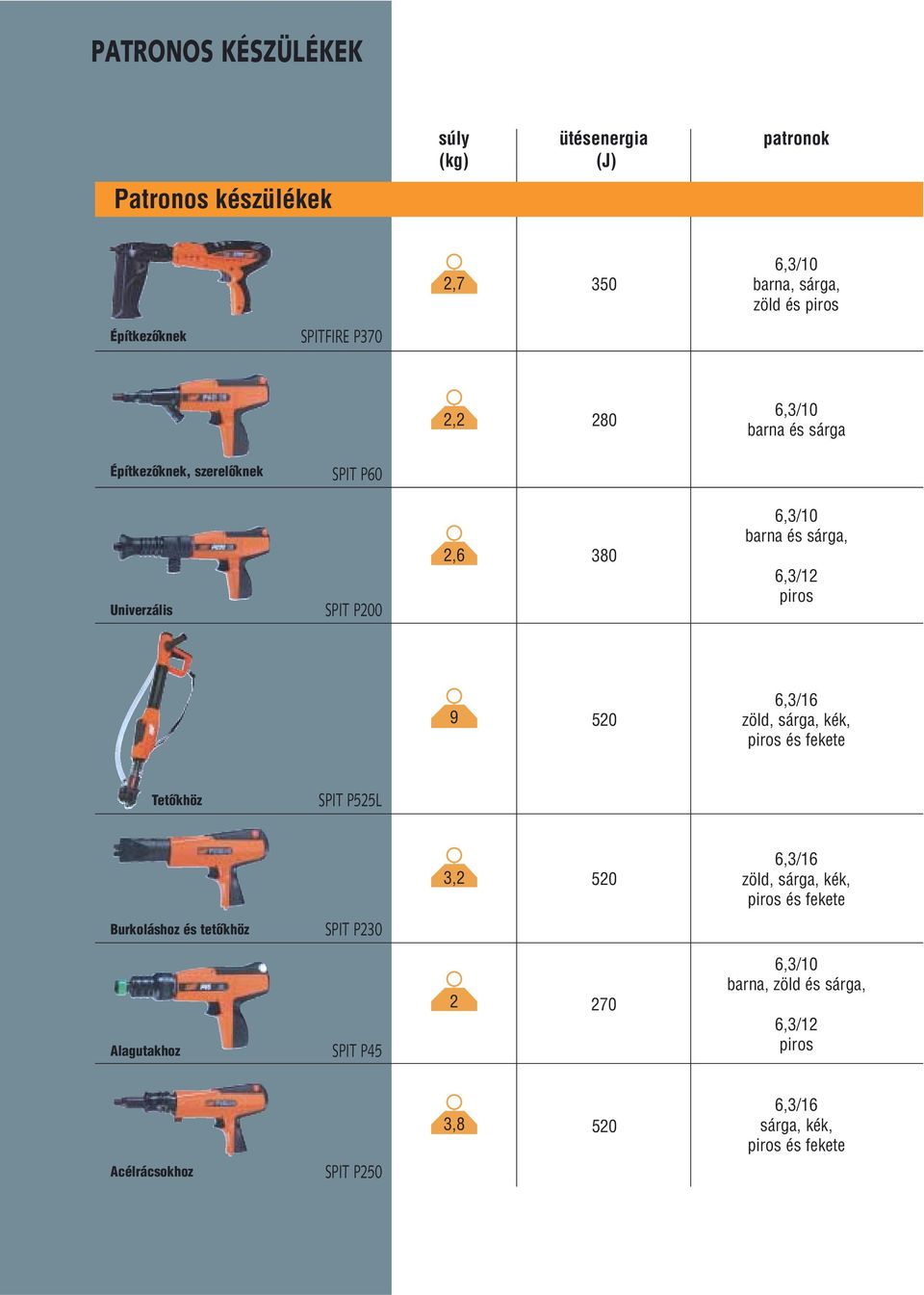

20 PATRONOS KÉSZÜLÉKEK (kg) ütésenergia (J) patronok Patronos készülékek 2, ,3/10 barna, sárga, zöld és piros ÉpítkezŒknek SPITFIRE P370 2, ,3/10 barna és sárga ÉpítkezŒknek, szerelœknek SPIT P60 Univerzális SPIT P200 2, ,3/10 barna és sárga, 6,3/12 piros ,3/16 zöld, sárga, kék, piros és fekete TetŒkhöz SPIT P525L 3, ,3/16 zöld, sárga, kék, piros és fekete Burkoláshoz és tetœkhöz SPIT P230 Alagutakhoz SPIT P ,3/10 barna, zöld és sárga, 6,3/12 piros 3, ,3/16 sárga, kék, piros és fekete Acélrácsokhoz SPIT P250

21 S Z A K S Z E R Ù K I V Á L A S Z T Á S rögzítés típusa betonszegek: C9, CR9, CR9P, C9 CLIP-A, zsaluzatkitámasztók + C9-60, köztartók + C9-60, acélszegek: SC9, SA9, SBR9, speciális adapterek szigeteléshez és rácsok rögzítéséhez teljesítménybeállítás igen hornyozott gyırı beton alapanyag acél oldal 21 SZÖGBELÖVÉS betonszegek: C9, CR9, CR9P, C9 CLIP-A, zsaluzatkitámasztók + C9-60, köztartók + C9-60, acélszegek: SC9, SA9, SBR9 igen 8 pozíció beton acél 22 betonszegek: C9, CR9, CR9P, C9 CLIP-A, zsaluzatkitámasztók + C9-60, köztartók + C9-60, acélszegek: SC9, SA9, SBR9, speciális adapterek szigeteléshez és rácsok rögzítéséhez igen 5 pozíció beton acél 23 szegek SBR14 és HSBR14 csœ alakú tárban nem M.A.C. rendszer szerkezeti acél alapacél 3 mm vastagságig 24 szegek SBR14 és HSBR14 (kemény acél) - adapter 3 mm-es acélra használatos szegekhez nem M.A.C. rendszer szerkezeti acél alapacél 3 mm vastagságig 24 szegek CR9T, alátét Ø 21,75 mm nem beton beton (alagút szegmensek) 25 menetes szeg SA 12-8, feszítœ alátétek Torx 40 nem M.A.C. rendszer szerkezeti acél alapacél 6 mm vastagságig 25

22 Az összes készülék C.I.P. tanúsítvánnyal rendelkezik Patronos rögzítés belövéssel Páratlan patronos készülékek sora, melyekben egyesül a teljesítmény, a függetlenség és az erœteljesség SPIT, a patronos készülékek feltalálója Önállóság ErŒteljesség Teljesítmény (a P230 esetében 520J) Önmıködés (P370 és P525L tárral) Biztonság (az összes patronos készülék C.I.P. tanúsítvánnyal rendelkezik, valamint a P230 és P525L M.A.C. rendszerı) Az összes anyagtípusnál alkalmazható (P370) Egyszerı karbantartás Hitelesített technológia A patron energiájának átvitele az összekötœ anyagra az ütœelem segítségével történik. A készülék fokozatos lenyomása és a kioldó kiengedése a maximális biztonságért. Az újdonságra irányulva (fókuszálva) SPITFIRE P370: a legjobb a SPIT közül. A nagyon hatékony készülék további garanciája az 53 év alatt szerzett tapasztalatok 350J teljesítmény, automatikus szegtár, a teljesítmény egyszerı és pontos szabályozása, vibrációelnyelœ rendszer, könnyı karbantartás, az egyedülálló formatervezésı SPITFIRE P370 a teljesítmény és a komfortosság jegyében készült. A biztonság és a hatékonyság érdekében csak a használati utasításban specifikált szegek és patronok használhatók.

23 SPITFIRE P370 Patronos készülék SPITFIRE P370: KÓD P370 C60: KÓD TÁR C60: KÓD SZÖGBELÖVÉS homologation n o Fogyóanyag és tartozékok: lásd a 26. oldalt Az automatikus dugattyú-visszaállító rendszernek köszönhetœ belövési sebesség: 1 belövés/sec (teljesen automatikus rendszer). Mérsékelt hátralökés a maximális komfort érdekében Nagyon egyszerı tisztítása Pozícionálható (4 pozíció) és kihúzható 10 db-os szegtár Hátralökés-tompító a maximális komfort érdekében Hornyozott gyırı a teljesítmény szabályozására Hermetikus tárolótér a kofferban teljesítmény patron kalibere rögzítés típusa anyagok 2,7 kg 350 J 6,3/10 barna, sárga, zöld és piros betonszegek C9, CR9, CR9P, C9 CLIP-A, zsaluzatkitámasztók + C9-60, köztartók + C9-60, acélszegek SC9, SA9, SBR9, speciális adapterek szigeteléshez és rácsok rögzítéséhez Az egyes lövésekhez szükséges fej és tár könnyı és gyors cserélhetœsége. Speciális alkalmazás CI adapter-szett Adapter-szett CI P370 dugattyú CI Gumirugók CI és SA Fogyóanyag: lásd 23 és 26. old. Rács adapter Adapter készlet SA Dugattyú SA Gumirugók CI és SA Fogyóanyag: lásd 23 és 26. old. Patronok doboz pat. tárcsákban 6,3/10 barnák nagyon gyengék patronok tárcsákban 6,3/10 zöldek gyengék patronok tárcsákban 6,3/10 sárgák közepesek patronok tárcsákban 6,3/10 pirosak erœsek Táras szegek Táras betonszegek (kiszállítva egy darab gumirugóval minden dobozban) szeghossz doboz 20 C9-20 szalagon C9-25 szalagon C9-30 szalagon C9-35 szalagon C9-40 szalagon C9-50 szalagon C9-60 szalagon Betonszegek (kiszállítva egy darab gumirugóval minden dobozban) 15 SC9-15 szalagon SC9-20 szalagon SC9-25 szalagon SC9-30 szalagon SC9-35 szalagon SC9-40 szalagon SC9-50 szalagon SC9-60 szalagon Termékeink használata során szigorúan be kell tartani a mıszaki és felhasználói kézikönyvben leírt üzemelési és biztonsági utasításokat 21
