1 PXW-Z150 Budapest, május 12.

2 Digitális filmkamerák PMW-F55 PMW-F5 F65 Szuper 35 mm 8K CMOS SRMASTER kamera Szuper 35 mm 4K CMOS CineAlta, HD-2K-8K S S memóriakártya, PL objektív 16 bit RAW 4K-2K kimenet

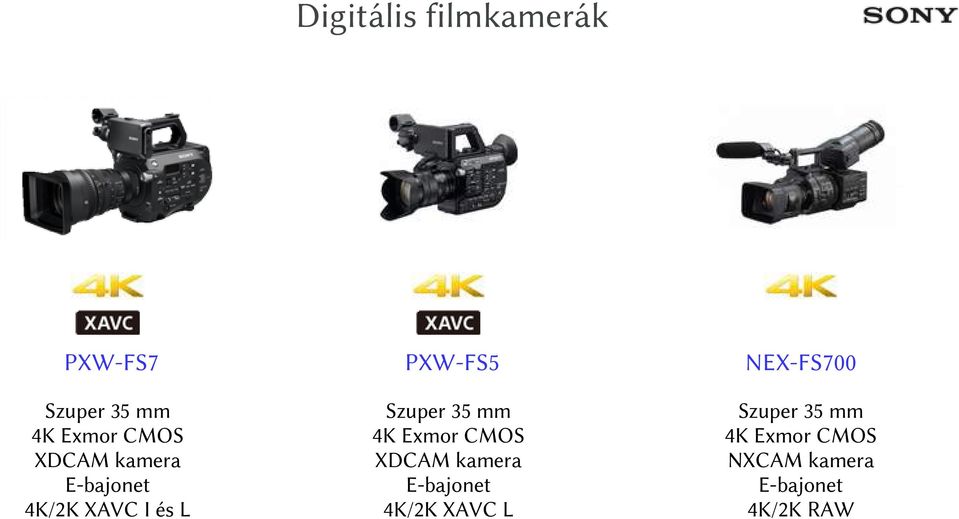

3 Digitális filmkamerák PXW-FS7 PXW-FS5 NEX-FS700 Szuper 35 mm 4K Exmor CMOS XDCAM kamera E-bajonet 4K/2K XAVC I és L Szuper 35 mm 4K Exmor CMOS XDCAM kamera E-bajonet 4K/2K XAVC L Szuper 35 mm 4K Exmor CMOS NXCAM kamera E-bajonet 4K/2K RAW

4 XDCAM XAVC PXW-Z150 PXW-Z100 PXW-X Exmor RS CMOS kézi kamera XAVC, MPEG HD422 és AVCHD 1/2,33 Exmor R CMOS XDCAM kamera XAVC 1.0 Exmor CMOS kézi kamera XAVC 4K felvétel

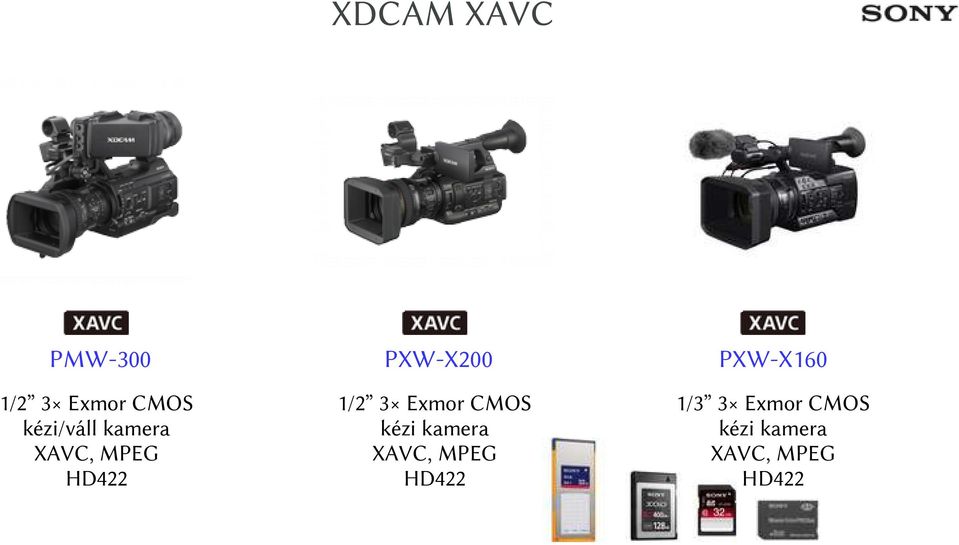

5 XDCAM XAVC PMW-300 PXW-X200 PXW-X160 1/2 3 Exmor CMOS kézi/váll kamera XAVC, MPEG HD422 1/2 3 Exmor CMOS kézi kamera XAVC, MPEG HD422 1/3 3 Exmor CMOS kézi kamera XAVC, MPEG HD422

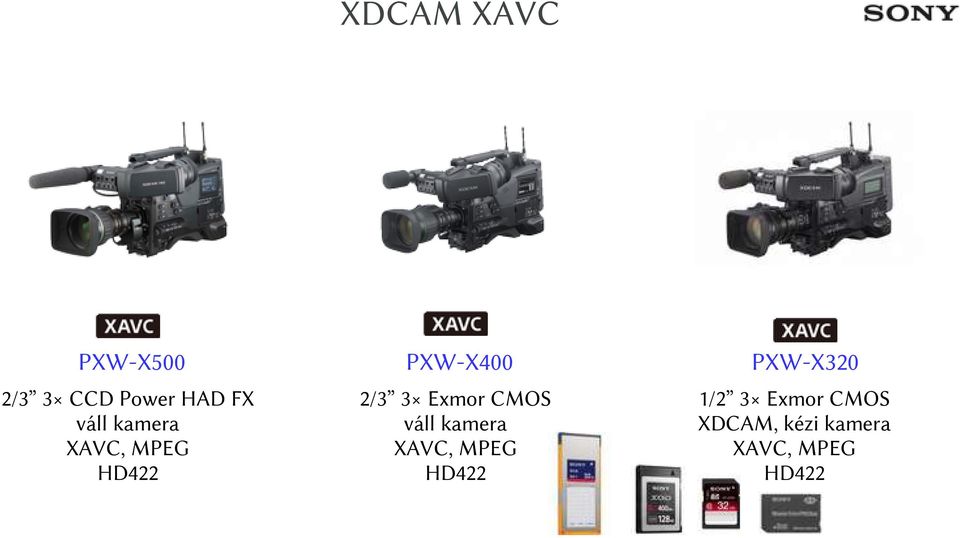

6 XDCAM XAVC PXW-X500 PXW-X400 2/3 3 CCD Power HAD FX váll kamera XAVC, MPEG HD422 2/3 3 Exmor CMOS váll kamera XAVC, MPEG HD422 PXW-X320 1/2 3 Exmor CMOS XDCAM, kézi kamera XAVC, MPEG HD422

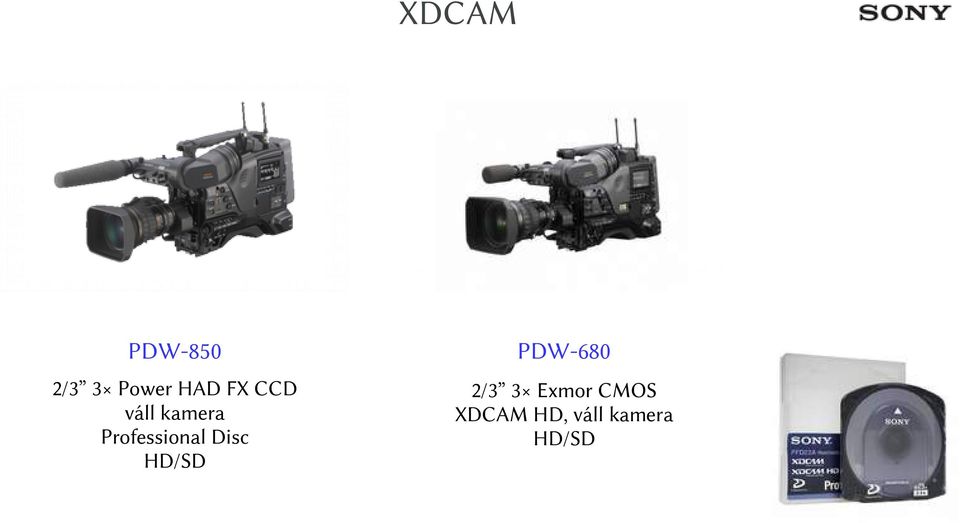

7 XDCAM PDW-850 PDW-680 2/3 3 Power HAD FX CCD váll kamera Professional Disc HD/SD 2/3 3 Exmor CMOS XDCAM HD, váll kamera HD/SD

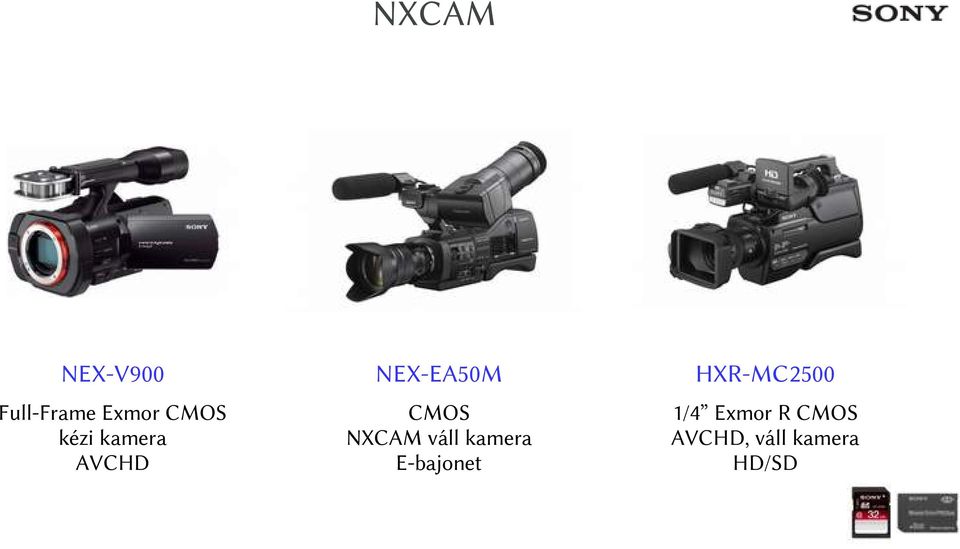

8 NXCAM NEX-V900 NEX-EA50M HXR-MC2500 Full-Frame Exmor CMOS kézi kamera AVCHD CMOS NXCAM váll kamera E-bajonet 1/4 Exmor R CMOS AVCHD, váll kamera HD/SD

9 NXCAM HXR-NX3 HXR-NX /2,8 Exmor CMOS kézi kamera AVCHD 1 Exmor R CMOS kézi kamera XAVC-S, AVCHD és DV

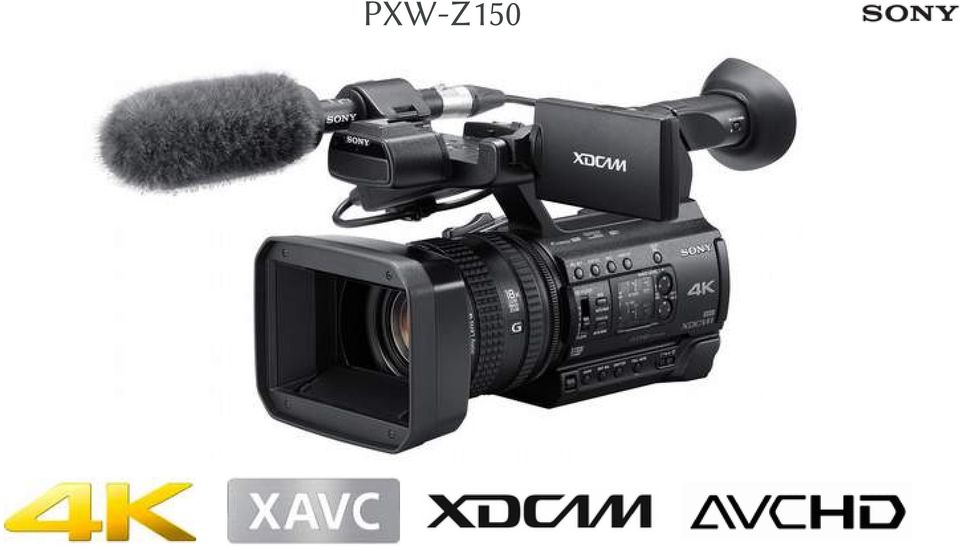

10 PXW-Z150?

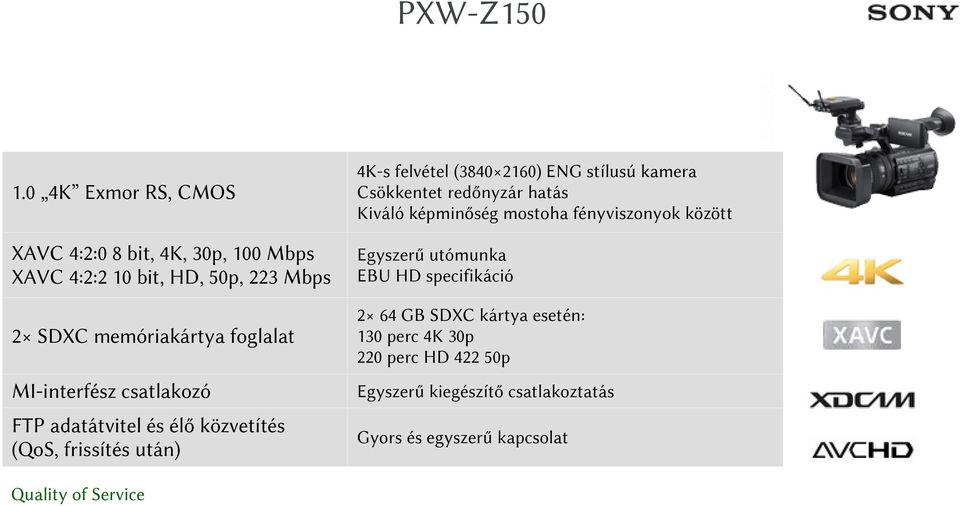

11 PXW-Z150? 1.0 4K Exmor RS, CMOS 4K-s felvétel ( ) ENG stílusú kamera Csökkentet redőnyzár hatás Kiváló képminőség mostoha fényviszonyok között XAVC 4:2:0 8 bit, 4K, 30p, 100 Mbps XAVC 4:2:2 10 bit, HD, 50p, 223 Mbps Egyszerű utómunka EBU HD specifikáció 2 SDXC memóriakártya foglalat 2 64 GB SDXC kártya esetén: 130 perc 4K 30p 220 perc HD p MI-interfész csatlakozó Egyszerű kiegészítő csatlakoztatás FTP adatátvitel és élő közvetítés (QoS, frissítés után) Gyors és egyszerű kapcsolat Quality of Service

12 Kiket céloz meg?

13 Kiket céloz meg?? Videoművészet Vállalatok Magánzók Oktatás Web tartalom szolgáltatók

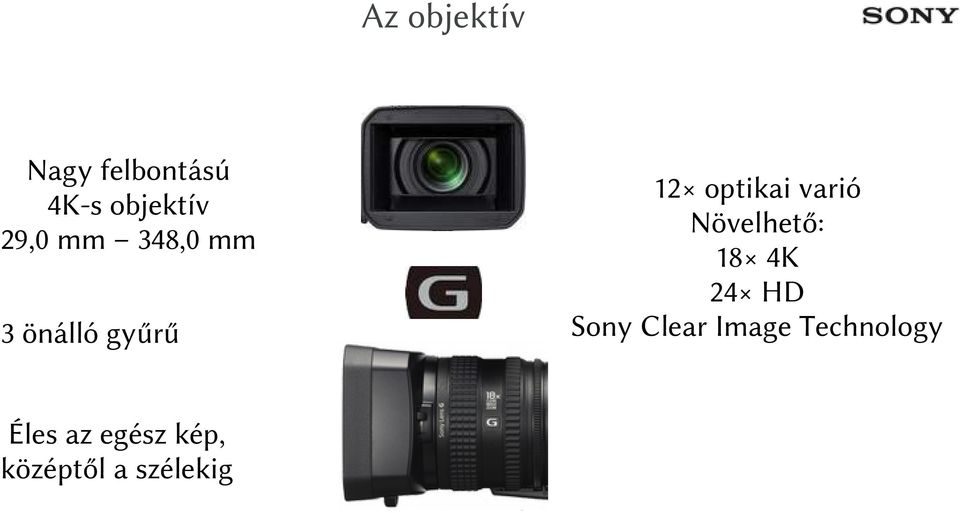

14 Az objektív Nagy felbontású 4K-s objektív 29,0 mm 348,0 mm 3 önálló gyűrű Éles az egész kép, középtől a szélekig 12 optikai varió Növelhető: 18 4K 24 HD Sony Clear Image Technology

15 Clear Image Zoom Mint az X70, NX100, NX3 esetében Super Resolution Technology adatbázis haj előrejelzés haj, fa, bőr, kő, égbolt, él, virág, látkép, stb. osztályozás Mi ez? eljárás felvett kép (HD) az egymást követő és szomszédos képpontok elemzése hagyományos digitális zoom (interpoláció) kész kép (jobb minőség)

16 Az objektív Tisztább és élesebb kép aszférikus lencsetag és ED üveg alkalmazásával (Extra-low Dispersion alacsony szórás) Aspherical Lens Spherical Lens szférikus lencse aszférikus lencse fókuszsík fókuszsík A szférikus aberráció, vagy gömbi eltérés az optikai lencsék egyik tipikus leképezési hibája. Azok a fénysugarak, amelyek a lencse optikai tengelyétől távolabb, a lencse szélén haladnak keresztül, más szögben törnek meg, mint a lencse közepe felé, ezért a különböző fénysugarak nem találkoznak egy pontban: pontszerű leképezés helyett úgynevezett szóródási kört hoznak létre.

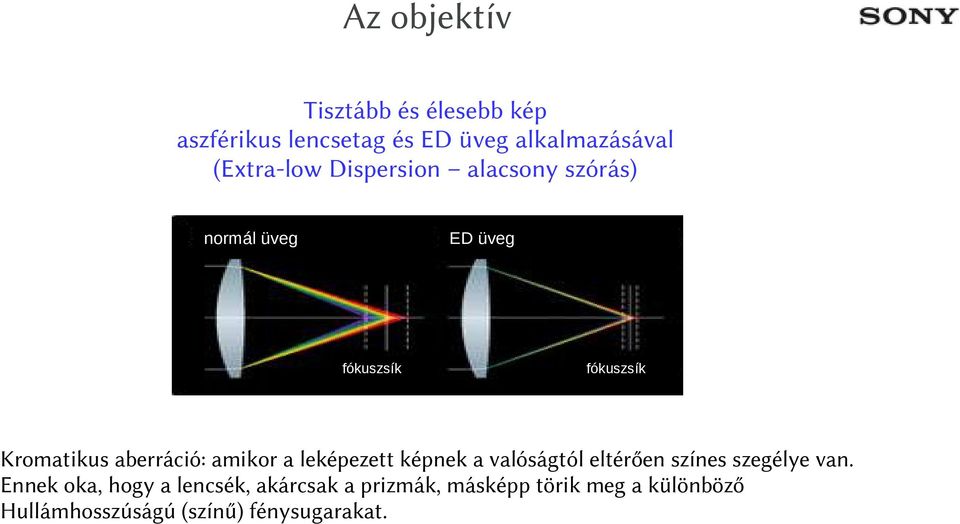

17 Az objektív Tisztább és élesebb kép aszférikus lencsetag és ED üveg alkalmazásával (Extra-low Dispersion alacsony szórás) normál üveg ED üveg fókuszsík fókuszsík Kromatikus aberráció: amikor a leképezett képnek a valóságtól eltérően színes szegélye van. Ennek oka, hogy a lencsék, akárcsak a prizmák, másképp törik meg a különböző Hullámhosszúságú (színű) fénysugarakat.

18 Érzékelő méretek mélységélesség Full Frame mm² APS-H mm² APS-C 23,6 15,8 373 mm² szuper35 fotó APS-C 22, mm² Foveon 20,7 13,8 286 mm² videó 23,6 13,3 314 mm² 18 13,5 243 mm² 2,5 k 1/1.7" 1/1.8" 1/2.5" 7,6 5,7 43 mm² 5,8 4,3 25 mm² 1" 15,8 8,9 13,2 8,8 140 mm² 116 mm² 24 12,7 304 mm² szuper35 4/3 film ⅔" 8,8 6,6 58 mm² szuper16mm 12,52 7,41 93 mm² 7,2 5,3 38 mm² ½" ⅓" ¼" 6,4 4,8 31 mm² 4,8 3,6 17 mm² 3,2 2,4 8 mm²

19 Az érzékelő Először került szendvics CMOS képérzékelő, professzionális kamerába Exmor RS? A hátsó megvilágítású érzékelőt tartalmazó réteg és a jelfeldolgozó áramkör szendvics szerűen vannak összeszerelve, ezáltal megnő a kiolvasás és jelfeldolgozás sebessége Hagyományos 1.0 hátsó megvilágítású CMOS érzékelő 1.0 szendvics CMOS érzékelő, DRAM áramkörökkel 5 gyorsabb kiolvasás

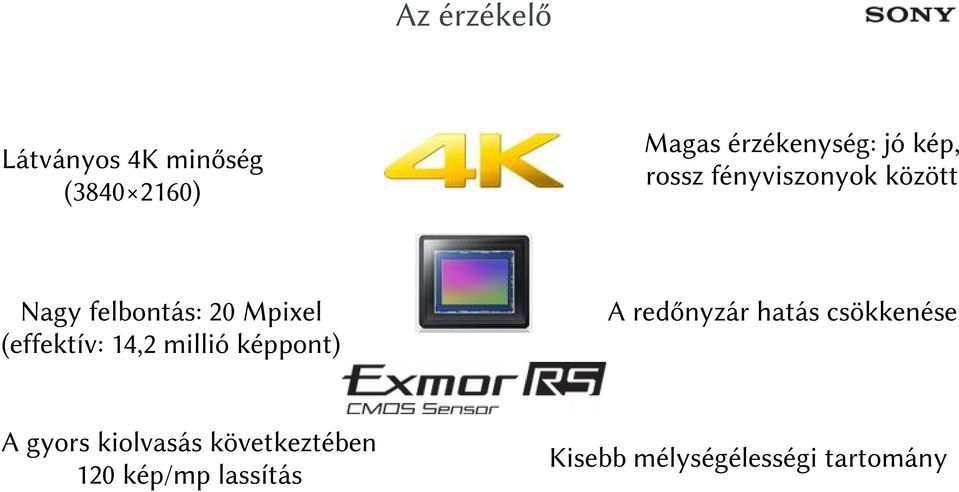

20 Az érzékelő Látványos 4K minőség ( ) Nagy felbontás: 20 Mpixel (effektív: 14,2 millió képpont) A gyors kiolvasás következtében 120 kép/mp lassítás Magas érzékenység: jó kép, rossz fényviszonyok között A redőnyzár hatás csökkenése Kisebb mélységélességi tartomány

21 PXW-Z150 4 fokozatú ND szűrő 0,39" 1440 K OLED kereső 3,5" 1550 K LCD monitor

22 A PXW-Z150 kimenetei 3G SDI (csak HD!) videó hang (L + R) fejhallgató LANC távvezérlő HDMI 2.0 (HD vagy 4K) Multi Terminal USB composit video hang L-R

23 Lassítás A gyors Exmor RS érzékelőnek köszönhetően a lassítás 5 ez HD esetében 120 kép/mp XAVC-L 4:2:2 10 bit Nem veszítünk a bit mélységből Nincs körbevágás Nem veszítünk a látószögből kép/mp lassítás bitráta 60p x2 50Mbps 50p x2.4 50Mbps 30p x4 25Mbps 25p x4.8 25Mbps 24p x5 25Mbps

24 Kódolás XAVC long 4K 4:2:0 8 bit HD 4:2:2 10 bit MPEG2 HD 4:2:2 / 4:2:0 8 bit AVCHD 4:2:0 8 bit Proxy Mbps Mbps

25 Kódolás

26 MI csatlakozó Multi Interface, a kiegészítők széles választékának csatlakoztatására vezeték nélküli mikrofon UWP-D11, UWP-D12 kamerára szerelhető lámpa HVL-LBPC SMAD-P3 Nem szükséges kábelezni Nincs szükség külön áramforrásra

27 Felvétel Biztonságos adatmentés Hosszú felvételi idő Rugalmas felvétel párhuzamos felvétel váltott felvétel válogatott kettőzés

28 Felvétel felvételi formátum AVCHD támogatott memóriakártya SD, SDHC, SDXC memóriakártya (Class4 vagy magasabb, U1 vagy magasabb) Memorystick PRO Duo (Mark2), Memorystick PRO-HG Duo AVCHD (lassítás) SDHC, SDXC memóriakártya (Class10, U1 vagy magasabb) XAVC HD SDXC memóriakártya (Class10, U1 vagy magasabb) XAVC HD (lassítás) SDXC memóriakártya (U3) XAVC HD (proxy) SDXC memóriakártya (Class10, U1 vagy magasabb)*1 XAVC QFHD SDXC memóriakártya (Class10, U1 vagy magasabb)*2 XAVC QFHD (lassítás) SDXC memóriakártya (U3) XAVC QFHD (proxy) SDXC memóriakártya (U3) MPEG HD422/420 SDXC memóriakártya (Class10, U1 vagy magasabb) MPEG HD422/420 (lassítás) SDXC memóriakártya (U3) MPEG HD422/420 (proxy) SDXC memóriakártya (Class10, U1 vagy magasabb)*3 *1 SDXC(U3) XAVC(50Mbps) proxy (9 Mbps) *2 SDXC(U3) XAVC 100 Mbps *3 SDXC(U3) MPEG HD422 proxy (9 Mbps)

29 Hálózati kapcsolat FTP Nagy felbontás / proxy file m2ts file Stream* Távvezérlés Wi-Fi kép ellenőrzés (táblagép vagy okostelefon) Távvezérlés Élesség, varió, irisz, fehéregyensúly, Start/Stop QoS Live Streaming a vonal minőségéhez alkalmazkodó átviteli sebesség (szoftver frissítés után) *

30 Content Browser Mobile előnézet clip keresés metaadat kezelés FTP, felhő kamera + WiFi adapter visszanézés feltöltés (FTP, felhő) beépített Wi-Fi

31 Hálózati kapcsolat FTP Rugalmas és mozgékony Csökkenti az utómunka idejét Stream* Csökkenti a költségeket (nincs szükség külön adatátviteli berendezésekre) Távvezérlés QoS Live Streaming a vonal minőségéhez alkalmazkodó átviteli sebesség (szoftver frissítés után) *

32 Támogatott formátumok eredeti fájl (XAVC) stream képméret kép/mp (25)p 24p 60(50)p 60(50)i (25)p 24p (50)p Mbps (25)p 24p (50)p (25)p 1 24p 1

33 Támogatott formátumok eredeti fájl (MPEG2 422) képméret kép/mp Mbps (50)i (25)p 24p 60(50)p stream (25)p 24p (50)p (25)p 1 24p 1

34 Támogatott formátumok eredeti fájl (MPEG2 420) képméret stream kép/mp (25)p 24p 60(50)p 30(25)p 24p Mbps (50)i 35 30(25)p 24p (50)p 1440x (50)i

35 Támogatott formátumok eredeti fájl (AVCHD) képméret kép/mp (50)p 60(50)i 30(25)p 24p (50)p Stream Mbps PS FX FH FX FH FX FH FX FH HQ (25)p 24p (50)p (25)p 1 24p 1

36 Összefoglaló 65 perc 64 GB SDXC 4K XAVC-L kg 110 perc 64 GB SDXC HD MPEG 4:2: perc NP-F970 akkumulátor

37 PXW-Z150

38 A PXW-Z150 menüje Tud magyarul is!

39 PXW-Z150

40 PXW-X400

41 PXW-X400

42 PXW-X400 Jól kiegyensúlyozott Hálózati és vezeték nélküli kapcsolat XAVC 50p felvétel Alacsony fogyasztás OLED kereső

43 XDCAM XAVC PXW-X500 PXW-X400 2/3 3 CCD Power HAD FX váll kamera XAVC, MPEG HD422 2/3 3 Exmor CMOS váll kamera XAVC, MPEG HD422 PXW-X320 1/2 3 Exmor CMOS XDCAM, kézi kamera XAVC, MPEG HD422

44 PXW-X400 PXW-X400KC PXW-X400KF PXW-X400

45 PXW-X400 PXW-X400KC PXW-X400KF 20 MF Canon 16 AF Fujinon KJ20X8.2BKRSD 8,2-164 mm (32,8-656 mm) XA16x8A-XBA mm (31,5-503 mm) PXW-X400

46 PXW-X400 V2.0 US B 3.0 ho s US B2 t Másolás az USB 3.0 csatlakozón, külső.0 meghajtóra (V2.0) US B 2.0 W ifi va gy 4G

47 Újdonságok Egyszerű Wi-Fi kapcsolat az NFC (Near Field Communication) segítségével Az NFC engedélyezése után csak hozzá kel érinteni például egy okostelefont és a CMB elindul V2.0 Beépített RJ45 csatlakozó Robusztus Gyors csatlakozás a hálózatra Fájl átvitel, vagy élő műsorfolyam Vezérlés egy web browserből

48 Gamma Hyper Gamma 6 standard gamma 4 hyper gamma beállítás STD1 STD2 STD3 STD4 STD5 STD6 DVW x4.5 x M R709 x5.0 CVP File Editor V4.3 HG1 HG2 HG3 HG4 3250G G G G33 Saját Gamma CVP segítségével saját gamma görbét szerkeszthetünk, amit egy SD kártya segítségével a PXW-X400-ba tölthetünk

49 Proxy felvétel XAVC Proxy AVC/H.264 Main Profile - 4:2:0 Long GOP , 9Mbps (VBR) , 6Mbps (VBR) , 3Mbps (VBR) , 1Mbps (VBR) , 0.5Mbps (VBR) V1.0 SDHC kártyán V2.0 SDXC kártyán

50 Kettős kártyafoglalat 2 S S SD a felvételeknek SD az alkalmazásoknak

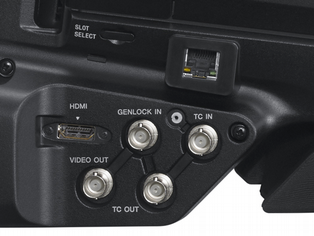

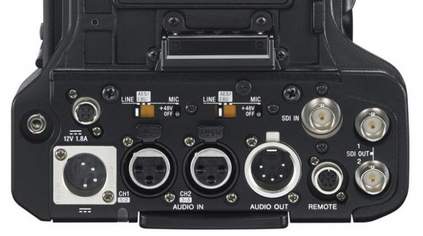

51 Csatlakozók RJ45

52 A kereső csatlakoztatása 20 pólusú HDVF, analóg csatlakozó 26 pólusú digitális csatlakozó (CBK-VF02)

53 PXW-Z450 Az első 4K vállkamera 4K QFHD and HD 4K és HD, QFHD (3840x2160) 50p/59.94p XVAC Intra, XAVC Long GOP, MPEG HD 422 és MPEG HD 420 4K 2/3" Exmor R CMOS érzékelő B4 bajonettes 4K és HD objektívek

54 Köszönöm figyelmüket Dénes Zoltán HSC, ICE
