Fémházas, félradiális csőventilátor ECmotorral típus ETALINE EC

Átírás

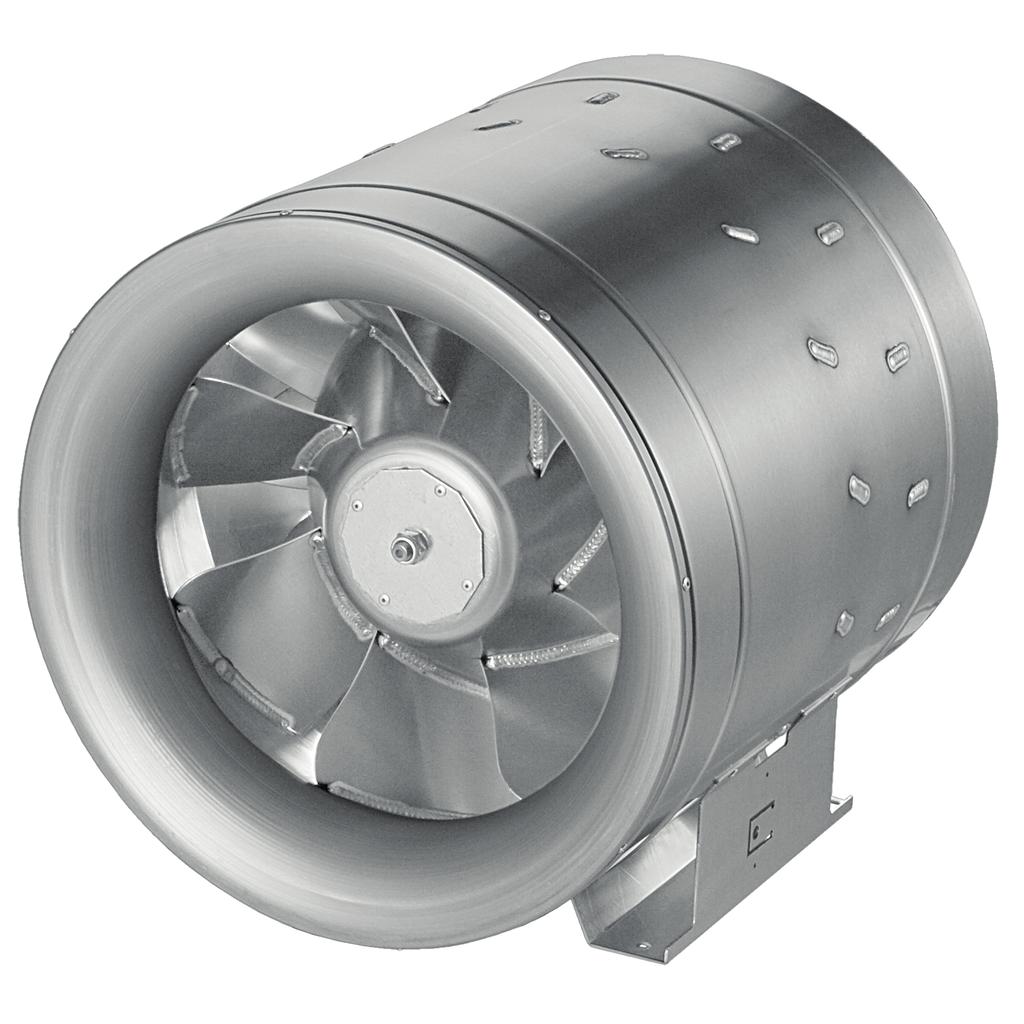

1 ETALINE EC Csőventilátor Kör keresztmetszethez EC-motorral Félradiális EC Fémházas, félradiális csőventilátor ECmotorral típus ETALINE EC Nagyon magas hatásfokú, kompakt, félradiális csőventilátor EC motorral. Alkalmazási terület ¾ Az Etaline félradiális csőventilátor olyan elhelyezésre alkalmas ahol kevés hely áll rendelkezésre, mivel a készülékház átmérője nem nagyobb a csatlakozó cső átmérőjénél ¾ A különleges kialakítású lapátoknak és az állórésznek köszönhetően a járókerék dinamikusan és statikusan kiegyensúlyozott. A szívó oldalon lévő nyomáscsökkentő profil miatt a berendezés magasabb hatásfokkal képes üzemelni. A hatékony állórész az energia veszteséget (dinamikus nyomás) átkonvertálja hasznosítható energiává (statikus nyomás). Ezen kombináció eredménye a legmagasabb hatásfokú csőventilátor a kategóriájában, mely által a ETALINE működési költségei kategóriákkal alacsonyabbak ¾ Mivel a meghajtómotor a központi állórészbe épített ezért a légáramon kívül helyezkedik el, így akár enyhén poros levegő szállítása is lehetséges. Párás levegő elszívására nem alkalmas (max 55% relatív páratartalom). Kondenzáció esetén a ventilátor nem alkalmazható. ¾ Az Etaline EC típusú EC meghajtómotorral felszereltek, mely 35%os energia-megtakarítást eredményez a hagyományos motorokhoz képest ¾ Az EC-technológia (elektronikus kommunikáció) olyan intelligens technológia, amely megakadályozza a ventilátor elcsúszását egy belső elektronikus szabályzás által és ezáltal biztosítja, hogy a motor mindig a legoptimálisabban üzemel. Továbbá ez az EC technológia biztosítja az energia hatékony használatát, ami azt jelenti, hogy az energiafelhasználás jóval alacsonyabb a hagyományos AC motorhoz képest. ¾ Az EC-technológia a sebesség egyszerű szabályzását teszi lehetővé. Ez azt jelenti, hogy az energiafogyasztás az ETALINE EC esetében sokkal alacsonyabb, mint egy AC motor esetében akár részterhelésnél is. ¾ A ventilátor kiválóan alkalmazható irodák, iskolák, parkolóházak, ipari alkalmazások, stb. esetében Kivitel ¾ Kompakt házméret ( a készülékház max. átmérője megegyezik a csőcsatlakozás átmérőjével) gyárilag rászerelt tartókonzollal ¾ A ház NA150- között időjárásálló műanyagból, NA-710 között tengervíz ellenálló alumíniumból készül ¾ A járókerék NA150- között időtálló műanyagból, NA-710 közötti ETALINE EC 1/5-2022/4/13 - HU-HU

2 mérettartományban tengervíz ellenálló alumíniumból készül. Kevert légáramú ventilátor, légvezető elemekkel EC motor, karbantartást nem igénylő, hosszú élettartamú golyóscsapággyal Szigetelési osztály: F Kapocsdoboz IP44-es tömszelencével Szabályzás: NA150- méretnagyságig gyárilag felszerelt 0-10V-os jellel szabályozható (gyárilag beépített EC vezérlővel). MTP010 fali 0-10V jeladóval szabályozható (opciós tétel) NA-710 méretnagyságig gyárilag felszerelt 0-10V-os jellel szabályozható (külön tételként szállított EC vezérlővel, IP20-as kivitelben). MTP010 fali 0-10V jeladóval szabályozható (opciós tétel) Tartozékok, kiegészítők Rezgéscsillapító bilincs, BMK Benyúlás elleni védőrács, BSV Fordulatszám szabályzó, MTP010 (NA150- között) Kiírási szöveg minta Félradiális csőventilátor olyan helyekre ahol kevés hely áll rendelkezésre, EC motorral. NA100--ös méretig külön rendelhető EC fordulatszám szabályzóval, NA-700-s méretnagyságig gyárilag beépített fordulatszám szabályzóval, Típustól függően 230V/1f vagy V/3f-ú motorral felszerelve. Bármilyen pozícióban elhelyezhető a garancia vesztése nélkül. Légszállítási tartomány egészen m³/h-ig. A házra gyárilag felszerelve a motortartó bakok. A ház NA150- között időjárásálló műanyagból, NA-710 között alumíniumból készül. Beépített automatikus hővédelemmel. Cairox típus ETALine EC Rendelési példa ETALINE 150L EC 01 ETALINE: ventilátor típusa 150: névleges csatl. átmérő L: emelt teljesítményű kivitel EC: motor típusa 01: motor kivitel típusa Légszállítási jellemzők Q [m³/h] 50Pa 100Pa 150Pa Pa 250Pa 300Pa Pa 500Pa Pa 700Pa ETALINE 150L EC 01* ETALINE 160L EC 01* ETALINE L EC 01* ETALINE EC ETALINE 450 EC ETALINE 500 EC ETALINE 560 EC ETALINE 630 EC ETALINE 710 EC * = niet meer verkrijgbaar ETALINE EC 2/5-2022/4/13 - HU-HU

3 Ventilátor jelleggörbe EL L EC rpm 2640 rpm rpm 2060 rpm 1820 rpm 1510 rpm rpm 920 rpm ETALINE EC 3/5-2022/4/13 - HU-HU

4 Ventilátor jelleggörbe Műszaki adattáblázat U [V] P [W] I [A] ŋt [%] tm [ C] tu [ C] to [ C] n [rpm] Lwa [db(a)] Lwa 5 Lwa 6 Lwa 2 Max elsz. lev. rel. páratart.[%] ETALINE 150L EC 01 1 x % ETALINE 160L EC 01 1 x % ETALINE L EC 01 1 x % ETALINE EC 10 1 x % ETALINE 450 EC 10 3 x % ETALINE 500 EC 10 3 x % ETALINE 560 EC 10 3 x % ETALINE 630 EC 10 3 x % ETALINE 710 EC 10 3 x % SC EC = transzformátoros fordulatszám szabályzó ŋ t = max. teljes hatásfok t m = max. léghőmérséklet t u = max. külsőléghőmérséklet t o = min. működési léghőmérséklet ETALINE EC 4/5-2022/4/13 - HU-HU

5 Lwa 2 = Burkolat hangteljesítmény szint Lwa 5 = Hangteljesítmény oldal Lwa 6 = Hangteljesítmény oldal A hangteljesítmény szint mérés a DIN part 2 & 38 előírás szerint lett elvégezve. * Figyelem Az ETALINE EC típusú kizárólag EC-vezérlővel szabályozhatók, mely azt jelenti hogy az NA mérettartomány között külön vezérlő vásárlása szükséges (ár kérésre). Geometriai méretek B [mm] D [mm] d [mm] E [mm] F [mm] L [mm] H [mm] Kg ETALINE 150L EC ETALINE 160L EC ETALINE L EC ETALINE EC ETALINE 450 EC ETALINE 500 EC ETALINE 560 EC ETALINE 630 EC ETALINE 710 EC ETALINE EC 5/5-2022/4/13 - HU-HU
