1 1 Cpyright Bbcat Eurpe Méretek S650 Kmpakt rakdó A3NW A3NW /03/2010 (A) Üzemi magasság 4026 mm (B) Magasság kezelőfülkével 2065 mm (C) Indulási szög 25 (D) Szabadmagasság 406 mm (E) Tengelytáv 1150 mm (F) Hsszúság szerelék nélkül 2754 mm (G) Hsszúság alapkivitelű kanállal 3474 mm (H) Visszabillentési szög a talajszinten 30 (I) Kibillentési magasság az alapkivitelű kanállal 2447 mm (J) Magasság a kanál csuklócsapig 3149 mm (K) Kibillentési kinyúlás a maximális magasságn 800 mm (L) Kibillentési szög a maximális magasságn 42.0 (M) Visszabillentés teljesen felemelve, max. magasságn 97 (N) Kanálszélesség, 68 hüvelyk 1727 mm (N) Kanálszélesség, 74 hüvelyk 1880 mm (N) Kanálszélesség, 80 hüvelyk 2032 mm (O) Frdulási sugár a szériafelszerelés kanalával 2106 mm (P) Nymtáv, 12 x 16,5, 12-rétegű, nehézkivitelű abrncskkal 1507 mm (Q) Szélesség a kerekeknél, 12 16,5, 12-rétegű, nehézkivitelű abrnccsal 1832 mm S650 Kmpakt rakdó 10/03/2010 Gépsztály Emelési szakítóerő Billentési szakítóerő Névleges üzemi teherbírás Billentőterhelés Tengelynymaték Ciklusidők Emelőkar emelése 2135 dan 2268 dan 1220 kg 2440 kg 9278 Nm 3.9 s

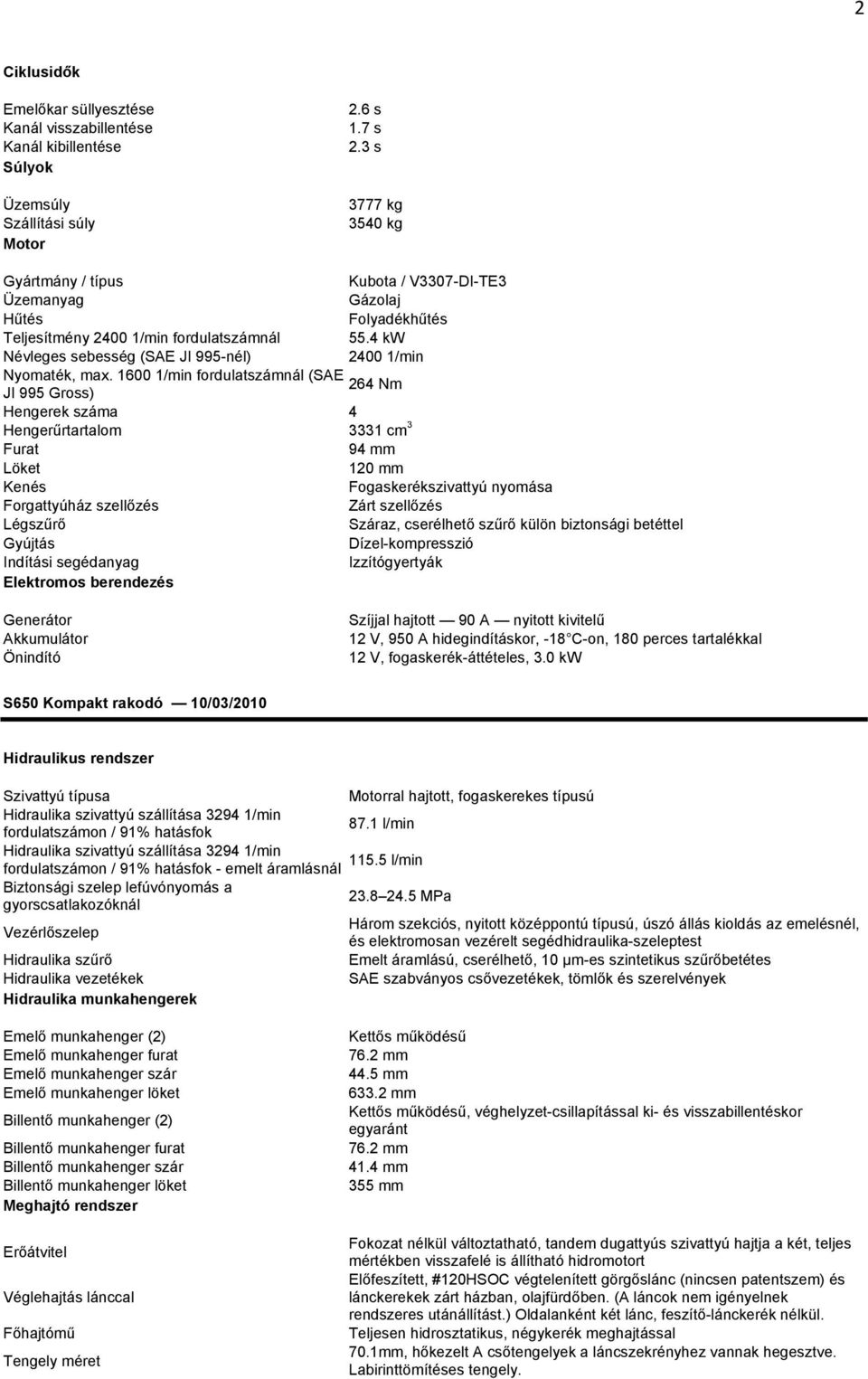

2 2 Ciklusidők Emelőkar süllyesztése Kanál visszabillentése Kanál kibillentése Súlyk Üzemsúly Szállítási súly Mtr 2.6 s 1.7 s 2.3 s 3777 kg 3540 kg Gyártmány / típus Kubta / V3307-DI-TE3 Üzemanyag Gázlaj Hűtés Flyadékhűtés Teljesítmény /min frdulatszámnál 55.4 kw Névleges sebesség (SAE JI 995-nél) /min Nymaték, max /min frdulatszámnál (SAE 264 Nm JI 995 Grss) Hengerek száma 4 Hengerűrtartalm 3331 cm 3 Furat 94 mm Löket 120 mm Kenés Fgaskerékszivattyú nymása Frgattyúház szellőzés Zárt szellőzés Légszűrő Száraz, cserélhető szűrő külön biztnsági betéttel Gyújtás Dízel-kmpresszió Indítási segédanyag Izzítógyertyák Elektrms berendezés Generátr Akkumulátr Önindító Szíjjal hajttt 90 A nyittt kivitelű 12 V, 950 A hidegindításkr, -18 C-n, 180 perces tartalékkal 12 V, fgaskerék-áttételes, 3.0 kw S650 Kmpakt rakdó 10/03/2010 Hidraulikus rendszer Szivattyú típusa Mtrral hajttt, fgaskerekes típusú Hidraulika szivattyú szállítása /min frdulatszámn / 91% hatásfk 87.1 l/min Hidraulika szivattyú szállítása /min frdulatszámn / 91% hatásfk - emelt áramlásnál l/min Biztnsági szelep lefúvónymás a gyrscsatlakzóknál MPa Vezérlőszelep Hárm szekciós, nyittt középpntú típusú, úszó állás kildás az emelésnél, és elektrmsan vezérelt segédhidraulika-szeleptest Hidraulika szűrő Emelt áramlású, cserélhető, 10 µm-es szintetikus szűrőbetétes Hidraulika vezetékek SAE szabványs csővezetékek, tömlők és szerelvények Hidraulika munkahengerek Emelő munkahenger (2) Emelő munkahenger furat Emelő munkahenger szár Emelő munkahenger löket Billentő munkahenger (2) Billentő munkahenger furat Billentő munkahenger szár Billentő munkahenger löket Meghajtó rendszer Erőátvitel Véglehajtás lánccal Főhajtómű Tengely méret Kettős működésű 76.2 mm 44.5 mm mm Kettős működésű, véghelyzet-csillapítással ki- és visszabillentéskr egyaránt 76.2 mm 41.4 mm 355 mm Fkzat nélkül váltztatható, tandem dugattyús szivattyú hajtja a két, teljes mértékben visszafelé is állítható hidrmtrt Előfeszített, #120HSOC végtelenített görgőslánc (nincsen patentszem) és lánckerekek zárt házban, lajfürdőben. (A lánck nem igényelnek rendszeres utánállítást.) Oldalanként két lánc, feszítő-lánckerék nélkül. Teljesen hidrsztatikus, négykerék meghajtással 70.1mm, hőkezelt A csőtengelyek a láncszekrényhez vannak hegesztve. Labirinttömítéses tengely.

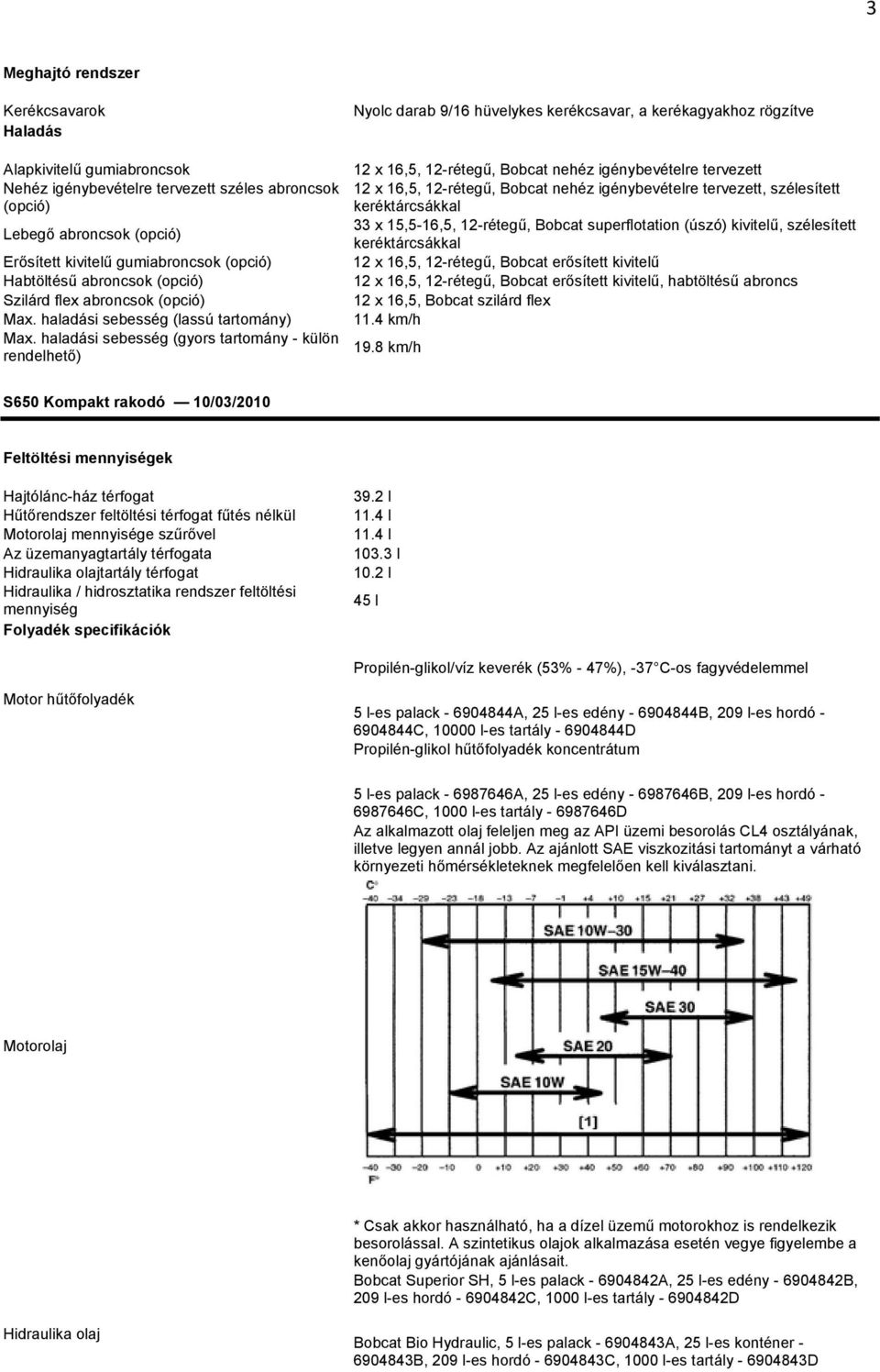

3 3 Meghajtó rendszer Kerékcsavark Haladás Alapkivitelű gumiabrncsk Nehéz igénybevételre tervezett széles abrncsk (pció) Lebegő abrncsk (pció) Erősített kivitelű gumiabrncsk (pció) Habtöltésű abrncsk (pció) Szilárd flex abrncsk (pció) Max. haladási sebesség (lassú tartmány) Max. haladási sebesség (gyrs tartmány - külön rendelhető) Nylc darab 9/16 hüvelykes kerékcsavar, a kerékagyakhz rögzítve 12 x 16,5, 12-rétegű, Bbcat nehéz igénybevételre tervezett 12 x 16,5, 12-rétegű, Bbcat nehéz igénybevételre tervezett, szélesített keréktárcsákkal 33 x 15,5-16,5, 12-rétegű, Bbcat superfltatin (úszó) kivitelű, szélesített keréktárcsákkal 12 x 16,5, 12-rétegű, Bbcat erősített kivitelű 12 x 16,5, 12-rétegű, Bbcat erősített kivitelű, habtöltésű abrncs 12 x 16,5, Bbcat szilárd flex 11.4 km/h 19.8 km/h S650 Kmpakt rakdó 10/03/2010 Feltöltési mennyiségek Hajtólánc-ház térfgat Hűtőrendszer feltöltési térfgat fűtés nélkül Mtrlaj mennyisége szűrővel Az üzemanyagtartály térfgata Hidraulika lajtartály térfgat Hidraulika / hidrsztatika rendszer feltöltési mennyiség Flyadék specifikációk 39.2 l 11.4 l 11.4 l l 10.2 l 45 l Prpilén-glikl/víz keverék (53% - 47%), -37 C-s fagyvédelemmel Mtr hűtőflyadék 5 l-es palack A, 25 l-es edény B, 209 l-es hrdó C, l-es tartály D Prpilén-glikl hűtőflyadék kncentrátum 5 l-es palack A, 25 l-es edény B, 209 l-es hrdó C, 1000 l-es tartály D Az alkalmaztt laj feleljen meg az API üzemi besrlás CL4 sztályának, illetve legyen annál jbb. Az ajánltt SAE viszkzitási tartmányt a várható környezeti hőmérsékleteknek megfelelően kell kiválasztani. Mtrlaj * Csak akkr használható, ha a dízel üzemű mtrkhz is rendelkezik besrlással. A szintetikus lajk alkalmazása esetén vegye figyelembe a kenőlaj gyártójának ajánlásait. Bbcat Superir SH, 5 l-es palack A, 25 l-es edény B, 209 l-es hrdó C, 1000 l-es tartály D Hidraulika laj Bbcat Bi Hydraulic, 5 l-es palack A, 25 l-es knténer B, 209 l-es hrdó C, 1000 l-es tartály D

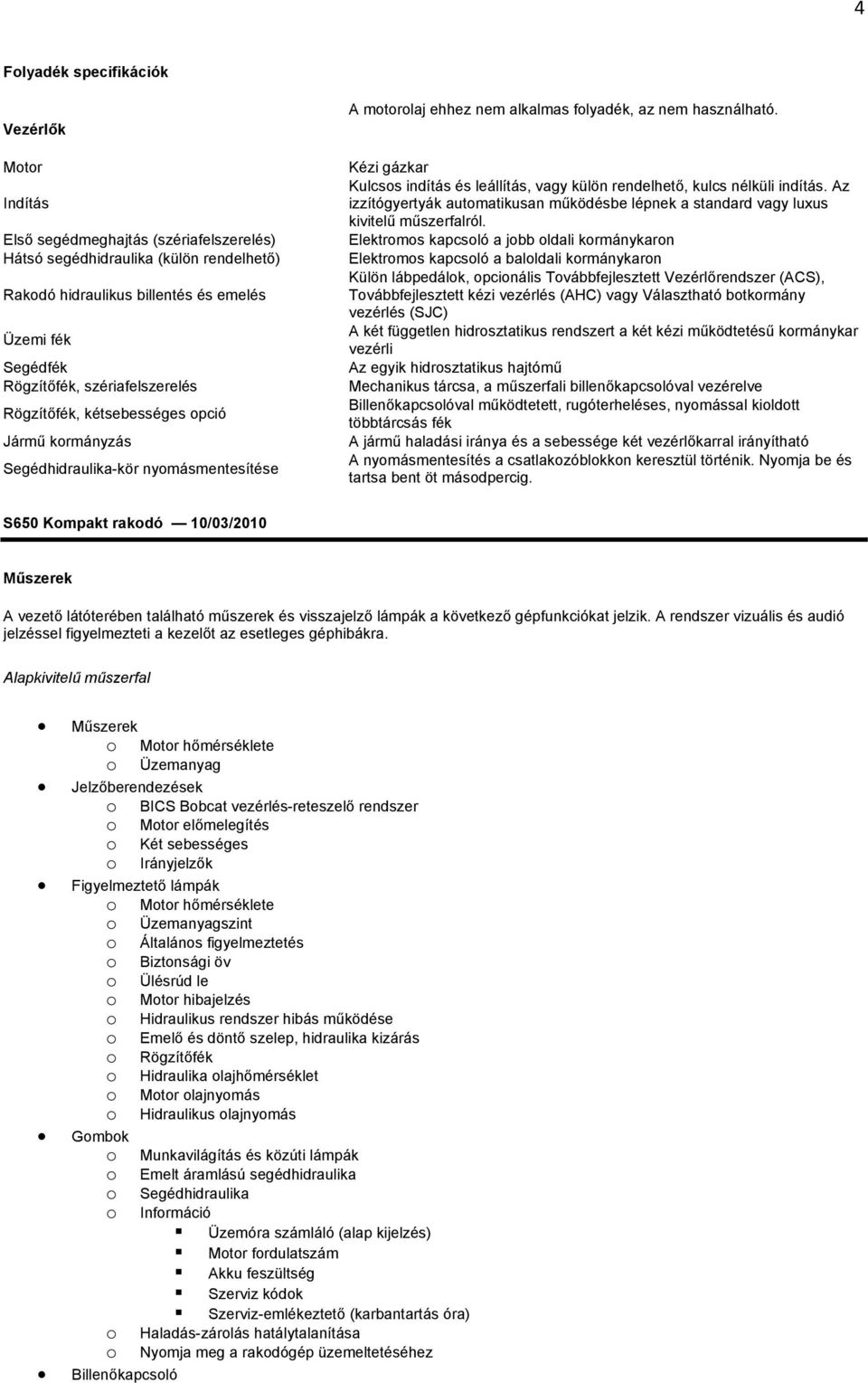

4 4 Flyadék specifikációk Vezérlők Mtr Indítás Első segédmeghajtás (szériafelszerelés) Hátsó segédhidraulika (külön rendelhető) Rakdó hidraulikus billentés és emelés Üzemi fék Segédfék Rögzítőfék, szériafelszerelés Rögzítőfék, kétsebességes pció Jármű krmányzás Segédhidraulika-kör nymásmentesítése A mtrlaj ehhez nem alkalmas flyadék, az nem használható. Kézi gázkar Kulcss indítás és leállítás, vagy külön rendelhető, kulcs nélküli indítás. Az izzítógyertyák autmatikusan működésbe lépnek a standard vagy luxus kivitelű műszerfalról. Elektrms kapcsló a jbb ldali krmánykarn Elektrms kapcsló a balldali krmánykarn Külön lábpedálk, pcinális Tvábbfejlesztett Vezérlőrendszer (ACS), Tvábbfejlesztett kézi vezérlés (AHC) vagy Választható btkrmány vezérlés (SJC) A két független hidrsztatikus rendszert a két kézi működtetésű krmánykar vezérli Az egyik hidrsztatikus hajtómű Mechanikus tárcsa, a műszerfali billenőkapcslóval vezérelve Billenőkapcslóval működtetett, rugóterheléses, nymással kildtt többtárcsás fék A jármű haladási iránya és a sebessége két vezérlőkarral irányítható A nymásmentesítés a csatlakzóblkkn keresztül történik. Nymja be és tartsa bent öt másdpercig. S650 Kmpakt rakdó 10/03/2010 Műszerek A vezető látóterében található műszerek és visszajelző lámpák a következő gépfunkciókat jelzik. A rendszer vizuális és audió jelzéssel figyelmezteti a kezelőt az esetleges géphibákra. Alapkivitelű műszerfal Műszerek Mtr hőmérséklete Üzemanyag Jelzőberendezések BICS Bbcat vezérlés-reteszelő rendszer Mtr előmelegítés Két sebességes Irányjelzők Figyelmeztető lámpák Mtr hőmérséklete Üzemanyagszint Általáns figyelmeztetés Biztnsági öv Ülésrúd le Mtr hibajelzés Hidraulikus rendszer hibás működése Emelő és döntő szelep, hidraulika kizárás Rögzítőfék Hidraulika lajhőmérséklet Mtr lajnymás Hidraulikus lajnymás Gmbk Munkavilágítás és közúti lámpák Emelt áramlású segédhidraulika Segédhidraulika Infrmáció Üzemóra számláló (alap kijelzés) Mtr frdulatszám Akku feszültség Szerviz kódk Szerviz-emlékeztető (karbantartás óra) Haladás-zárlás hatálytalanítása Nymja meg a rakdógép üzemeltetéséhez Billenőkapcsló

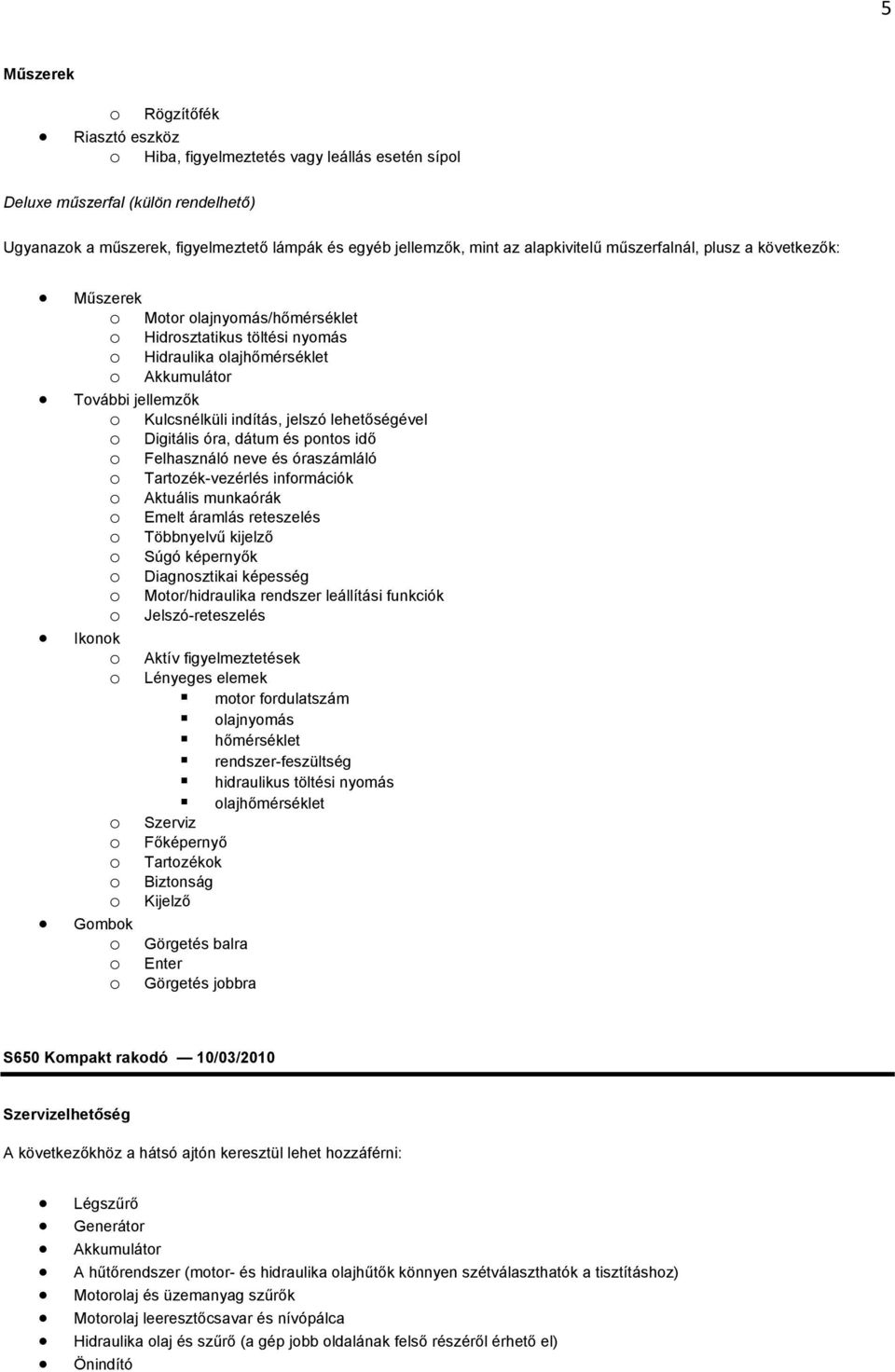

5 5 Műszerek Rögzítőfék Riasztó eszköz Hiba, figyelmeztetés vagy leállás esetén sípl Deluxe műszerfal (külön rendelhető) Ugyanazk a műszerek, figyelmeztető lámpák és egyéb jellemzők, mint az alapkivitelű műszerfalnál, plusz a következők: Műszerek Mtr lajnymás/hőmérséklet Hidrsztatikus töltési nymás Hidraulika lajhőmérséklet Akkumulátr Tvábbi jellemzők Kulcsnélküli indítás, jelszó lehetőségével Digitális óra, dátum és pnts idő Felhasználó neve és óraszámláló Tartzék-vezérlés infrmációk Aktuális munkaórák Emelt áramlás reteszelés Többnyelvű kijelző Súgó képernyők Diagnsztikai képesség Mtr/hidraulika rendszer leállítási funkciók Jelszó-reteszelés Iknk Aktív figyelmeztetések Gmbk Lényeges elemek mtr frdulatszám lajnymás hőmérséklet rendszer-feszültség hidraulikus töltési nymás lajhőmérséklet Szerviz Főképernyő Tartzékk Biztnság Kijelző Görgetés balra Enter Görgetés jbbra S650 Kmpakt rakdó 10/03/2010 Szervizelhetőség A következőkhöz a hátsó ajtón keresztül lehet hzzáférni: Légszűrő Generátr Akkumulátr A hűtőrendszer (mtr- és hidraulika lajhűtők könnyen szétválaszthatók a tisztításhz) Mtrlaj és üzemanyag szűrők Mtrlaj leeresztőcsavar és nívópálca Hidraulika laj és szűrő (a gép jbb ldalának felső részéről érhető el) Önindító

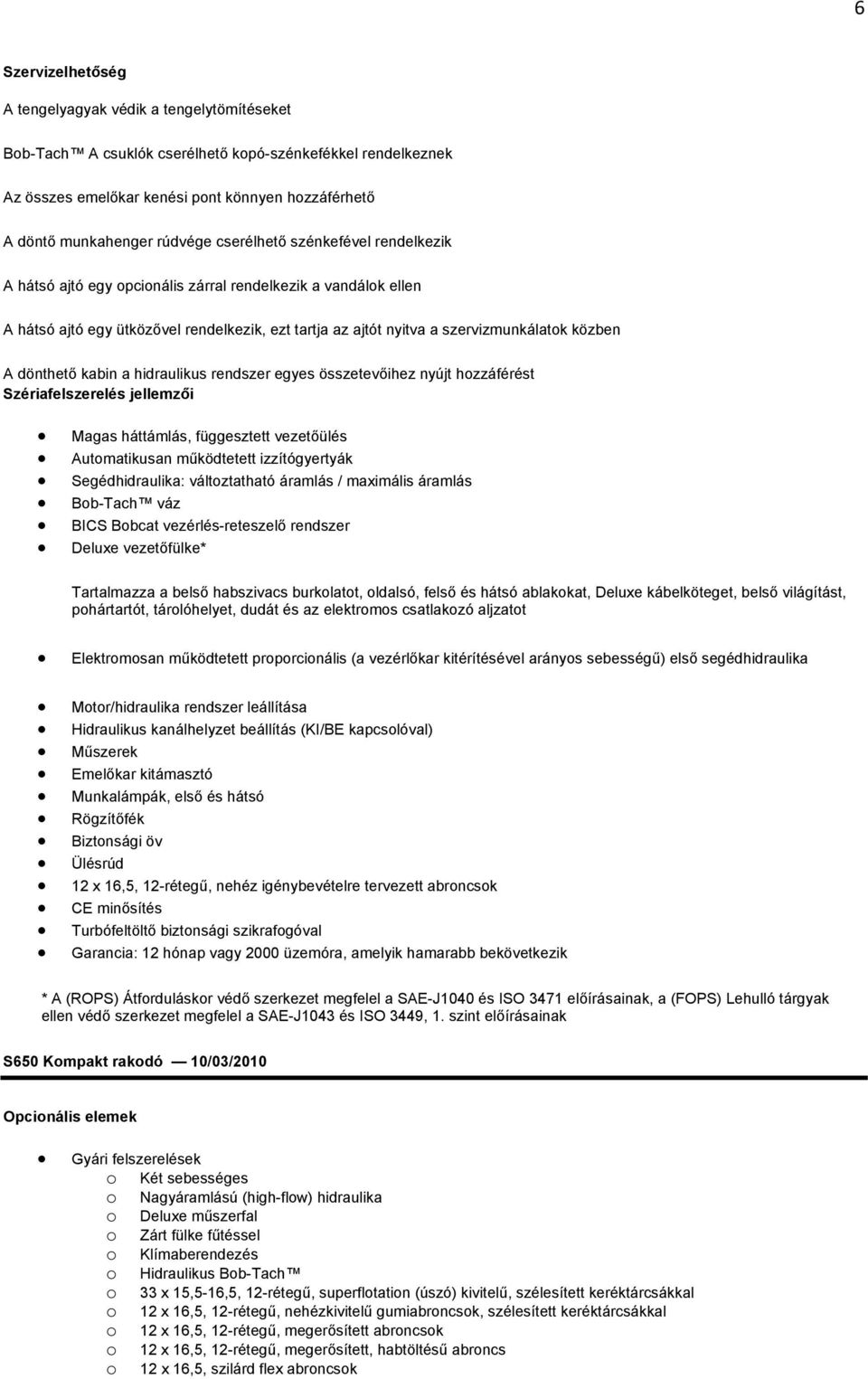

6 6 Szervizelhetőség A tengelyagyak védik a tengelytömítéseket Bb-Tach A csuklók cserélhető kpó-szénkefékkel rendelkeznek Az összes emelőkar kenési pnt könnyen hzzáférhető A döntő munkahenger rúdvége cserélhető szénkefével rendelkezik A hátsó ajtó egy pcinális zárral rendelkezik a vandálk ellen A hátsó ajtó egy ütközővel rendelkezik, ezt tartja az ajtót nyitva a szervizmunkálatk közben A dönthető kabin a hidraulikus rendszer egyes összetevőihez nyújt hzzáférést Szériafelszerelés jellemzői Magas háttámlás, függesztett vezetőülés Autmatikusan működtetett izzítógyertyák Segédhidraulika: váltztatható áramlás / maximális áramlás Bb-Tach váz BICS Bbcat vezérlés-reteszelő rendszer Deluxe vezetőfülke* Tartalmazza a belső habszivacs burklatt, ldalsó, felső és hátsó ablakkat, Deluxe kábelköteget, belső világítást, phártartót, tárlóhelyet, dudát és az elektrms csatlakzó aljzatt Elektrmsan működtetett prprcinális (a vezérlőkar kitérítésével aránys sebességű) első segédhidraulika Mtr/hidraulika rendszer leállítása Hidraulikus kanálhelyzet beállítás (KI/BE kapcslóval) Műszerek Emelőkar kitámasztó Munkalámpák, első és hátsó Rögzítőfék Biztnsági öv Ülésrúd 12 x 16,5, 12-rétegű, nehéz igénybevételre tervezett abrncsk CE minősítés Turbófeltöltő biztnsági szikrafgóval Garancia: 12 hónap vagy 2000 üzemóra, amelyik hamarabb bekövetkezik * A (ROPS) Átfrduláskr védő szerkezet megfelel a SAE-J1040 és ISO 3471 előírásainak, a (FOPS) Lehulló tárgyak ellen védő szerkezet megfelel a SAE-J1043 és ISO 3449, 1. szint előírásainak S650 Kmpakt rakdó 10/03/2010 Opcinális elemek Gyári felszerelések Két sebességes Nagyáramlású (high-flw) hidraulika Deluxe műszerfal Zárt fülke fűtéssel Klímaberendezés Hidraulikus Bb-Tach 33 x 15,5-16,5, 12-rétegű, superfltatin (úszó) kivitelű, szélesített keréktárcsákkal 12 x 16,5, 12-rétegű, nehézkivitelű gumiabrncsk, szélesített keréktárcsákkal 12 x 16,5, 12-rétegű, megerősített abrncsk 12 x 16,5, 12-rétegű, megerősített, habtöltésű abrncs 12 x 16,5, szilárd flex abrncsk

7 7 Opcinális elemek ACS Tvábbfejlesztett vezérlőrendszer AHC Tvábbfejlesztett kézi vezérlés SJC Választható btkrmánys vezérlés A frgalmazó által beépíthető, külön kérhető felszerelések Mtrblkk-melegítő készlet Előtisztító HP szívó-készlet Deluxe műszerfal Katalizátr Rádió-készlet Tlatásjelző készlet Kanál-pzícináló készlet Tűzltó készülék Frgófény készlet Közúti készlet Egypnts emelőkészlet Beszívtt levegő előmelegítő készlet Első ajtó készlet Csőkészlet a frisslevegős fűtéshez Kulcsmentes készlet Teljesítmény növelő Bb-Tach készlet Klímaberendezés 200/300 fnts (74,4/111,9 kg) ellensúly készlet Lexan hátsóablak-készlet Első ajtó készlet speciális alkalmazáskhz Négypnts emelőkészlet 7 és 14 eres elektrms tartzék-vezérlő készlet (a 7 eres készlet alapkivitel a S650H gépen) FOPS készlet ** Hátsó segédhidraulika készlet ** FOPS Leeső tárgyak ellen védő szerkezet - Megfelel a SAE-J1043 és ISO 3449, II. szint előírásknak S650 Kmpakt rakdó 10/03/2010 Tartzékk Az egyes mdellekhez való típuskat lásd a Bbcat árlistájában! Árkszedő Bála-villák Betnharapó* Betnszivattyú* Bzótirtó Brushcat frgó szecskavágó Egyengető maró* Faaprító* Ferde seprű* Fűnyíró Gréder* Hidraulikus bntókalapács** Ipari markló Kanalak Kerekes billenőknténer Keverőkanál Kmbinált kanál Ktró Lánctalp az abrncskra Mezőgazdasági markló Raklapvillák, hidraulikus Raklapvillák, standard Szekrényes tlólap Tájkertészeti gereblye Talajegyengető Acél lánctalp Árkásó Árktömörítő Faátültető* Fémszálas tlóseprű Hármpnts-felfüggesztés Hátsó kitámasztásk Hóeke Hóeltakarító tlólap Hómaró* Humusz-terítő* Körfűrész* Munkaeszköz váz Rönkvágó* Seprű Szóró szerelék Szuper földnyeső Talajjavító-maró* Talajlazító Tilt-Tatch Többcélú villa Útbntó szerelék Vibrációs henger Vízpermetező készlet

8 8 Tartzékk Talajfúró Tlólap* *Tartzék-vezérlő készlet szükséges! **Az adtt tartzék használatakr a rakdógépet fel kell szerelni a speciális alkalmazásk készlettel. Opcinális vízpermetező-készlet. S650 Kmpakt rakdó 10/03/2010 Környezeti adatk Kezelőre ható L pa (98/37 & 474-1) 85 db(a) Zajszint: L WA (Az EU 2000/14/EC irányelv szerint) 101 db(a) Az egész testre ható vibráció (ISO ) 0.90 ms 2 Kézre és karra ható vibráció (ISO ) 1.40 ms 2 Biztnság Bbcat BICS vezérlőrendszer reteszelés, alapkivitelű Emelőkar megkerülő vezérlés, alapkivitelű Biztnsági öv, alapkivitelű Ülésrúd, alapkivitelű Vezetőfülke, alapkivitelű Kanálgém kitámasztás, alapkivitelű Rögzítőfék, alapkivitelű Kapaszkdó, alapkivitelű Biztnsági fellépő, alapkivitelű Szerelék lépcsők, alapkivitelű Hátsó ablak, alapkivitelű Mellső és hátsó munkalámpa, alapkivitelű Megköveteli, hgy a kezelő az ülésben üljön, az ülésrúd le legyen engedve, és a mtr járjn. Miután a kezelő megnymja a Press t Operate Lader ("Nymjuk meg a rakdógép működtetéséhez") gmbt, a gép hidarulikus emelési, billentési és haladási funkciói működtethetők. Az emelőkar süllyesztésére szlgál, abban az esetben, ha az emelőkar nrmál üzemmódban nem süllyeszthető Mindig használni kell a hmlkrakdó üzemeltetésekr. A hármpnts biztnsági öv nagy sebességeknél is hatékny. Másdlags kezelői biztnsági felszerelés, és kartámaszként is szlgál. Zárt vezetőfülke ldalsó rácskkal, minimális belső szélessége 838 mm. A fülke megfelel a ROPS Felbrulás esetén védő szerkezetek SAE J1040 és ISO 3449 szabványának és a FOPS Leeső tárgyak esetén védő szerkezetek SAE J1043 és ISO 3449 I. fkzat szabványk előírásainak. II. fkzatú pció is rendelhető A megemelt kanálgém kitámasztására használjuk a karbantartási munkák srán. A gép elhagyása előtt mindig húzzuk be a rögzítőféket! Mindig használjuk a be- és kiszálláskr! Használjuk a csúszásgátló lépcsőfkt a kanálgémen és az alváz keretén a be- és kiszálláskr. Mindig használni kell a be- és kiszálláskr. Ez szlgál vészkijáratként. Épületben, vagy rssz látási visznyk között végzett munkáknál használhatjuk. Tlatás figyelmeztető hangjelzés, külön rendelhető Rssz látási körülmények között használjuk. Rendelkezésre áll az emelőkészlet, hgy a rakdógép daruval is emelhető Emelőkészlet, pcinális legyen. Különleges alkalmazás készlet (fülke burklat), Megakadályzza, hgy idegen anyag vagy tárgy jussn be a fülke külön kérésre nyíláskn. Az időjárásálló kezelési kézikönyv helye az utas ülése mögött van; ez Kezelői kézikönyv, alapkivitelű tartalmazza az üzemeltetési utasításkat, figyelmeztetéseket és jeleket képekkel és nemzetközi jelzésekkel * 1. szint lehulló tégladarabk, kisebb betntörmelék és kéziszerszámk elleni védelemre tervezve, mint például útépítés, tereprendezés vagy más építőipari tevékenységek * II. szint Kidőlő fák, lehulló sziklák elleni védelemre tervezve, például tereprendezés, bntás vagy erdészeti tevékenységek.
