1 TŰZVÉDELMI MEGOLDÁSOK

2 MINŐSÉGI GARANCIA Minőségirányítás ISO 9001: 2015 szerint Környezetgazdálkodás ISO 14001: 2015 szerint Munkahelyi egészségvédelmi és biztonsági irányítási rendszer a BS OHSAS 18001:2007 szerint A nyerspapír-ellátás származásának gyártásbeli kezelése és nyomon követése az Erdőgondnoksági Tanács szabványai szerinti tanúsítással rendelkezik, FSC licenszkódunk C Keresse az FSC címkét a termékeinken. A vállalat társadalmi felelősségvállalásának kezelése Minden egyes TECHNOGips Pro termék megfelel a 305/2011/EU Rendelet biztonsági és megfelelőségi követelményeinek 01. Tűzvédelmi megoldások

3 A TECHNOGIPSpro a gipszkarton termékek és a szárazépítéshez használt száraz gipszkeverékek elismert gyártója. A korszerű, magas technikai színvonalú, környezetbarát berendezéseknek és a magas képzettségű szakembergárdának köszönhetően az elmúlt 8 év alatt több mint 15 országban nyertük el ügyfeleink bizalmát. A TECHNOGIPSpro csapata tovább azonban folytatta útját, melynek részeként a szárazfalazati módszerek alapján kifejlesztette és tanúsítással látta el azokat a TECHNOGIPSpro tűzálló rendszereket, amelyek garantálják a biztonságot és ellenállóképességet tűz esetén. A TECHNOGIPSpro tűzálló rendszerek elemeit gondos munkával válogattuk és gyűjtöttük össze annak érdekében, hogy minden termékünk megfeleljen a szigorú harmonizált szabványoknak. A TECHNOGIPSpro tűzálló rendszerek garantált minőségét igazolja, hogy sikeresen teljesítették az Európai Bizottság által bejelentett laboratóriumokban végzett teszteket is. TARTALOM: Rendszer Séma Falvastagság, mm TECHNOGIPSpro gipszkarton Szigetelés Oldalszám Válaszfalak 60.1 EI 60 75, 100, x 1 x 12,5 mm 50 mm 40 kg/m EI , 125, 150 A-típus 2 x 2 x 12,5 mm 50 mm 40 kg/m EI , 125, x 2 x 12,5 mm nem szükséges 7-8 Akna / Előtétfalak Shaft/ Independent 45.1 EI 45 87,5, 112,5, 137,5 2 x 12,5 mm 50 mm 40 kg/m Shaft/ Independent 60.1 EI 60 95, 120, x 15 mm 50 mm 40 kg/m Shaft/ Independent 90.1 EI ,5, 127,5, 152,5 2 x 12,5 mm + 1 x 15 mm 50 mm 40 kg/m Álmennyezet Fire Ceiling 60.1 EI 60-2 x 15 mm nem szükséges Tűzvédelmi megoldások 02.

4 Válaszfalak TECHNOGIPSpro FIRE WALL 60.1 A TECHNOGIPSpro 60.1 termék professzionális megoldás nem teherhordó válaszfalak, valamint menekülő folyosók válaszfalainak beépítésére olyan lakóépületekben, középületekben és közigazgatási épületekben, gyártó,- és raktárépületekben, ahol a tűzállósági határérték 60 perc. EI 60 osztály A2 Léghang szigetelés Rw = db* Minimális falvastagság 75 mm Falazatok önsúlya ~25 kg/m 2 *Az Rw eredménye a beépített szigetelőanyag típusától, vastagságától és sűrűségétől függ. További információért kérjük forduljon a TECHNOGIPSpro csapatához. Rendszer Séma Falvastagság TECHNOGIPSpro gipszkarton Szigetelés 60.1 EI 60 75, 100, 125 mm 2 x 1 x 12,5 mm 50 mm 40 kg/m Tűzvédelmi megoldások

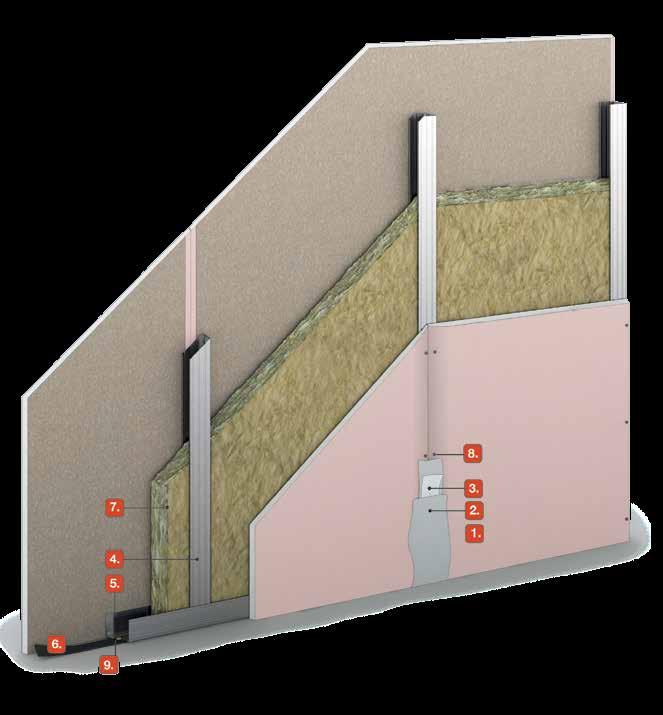

5 EI 60 TECHNOGIPSpro FIRE WALL 60.1 A TECHNOGIPSpro 60.1 egy olyan nem teherhordó válaszfal, ami az alábbiakból áll: TECHNOGIPSpro CW/UW fémcsapos keret függőlegesen felrögzített, kétoldali dupla tűzálló TECHNOGIPSpro gipszkarton burkolattal, (ú, 2x12,5 mm). A rendszer megoldása legalább 120 percig garantált tűzállóságot biztosít az EN szabványnak megfelelően. ELŐNYÖK: Minőségi szabvány a TECHNOGIPSpro rendszerelemei jelentősen túllépik a harmonizált termékszabványok követelményeit, minőségüket pedig a szigorú belső gyártásellenőrzés segítségével folyamatosan figyelemmel kísérik. Biztonság az Európai Bizottságnak bejelentett laboratórium által ellenőrzött és tanúsított. Optimális önsúly 8-szor, 10-szer könnyebb, mint a szilárd falak. Az alacsony önsúlynak köszönhetően a tartó épületszerkezet terhelése jelentősen csökken. SPECIFIKÁCIÓK: A TECHNOGIPSpro 60.1 tűzállósági tanúsítása csak akkor érvényes, ha használatára a kiváló minőségű TECHNOGIPSpro rendszerelemekkel együtt kerül sor: TECHNOGIPSpro rendszerelemek Anyagigény 1m2-en** Szabván 1. F típusú tűzálló gipszkarton, 12,5 mm 2,00 m 2 EN 520:2004+A1: FUGA gipsz hézagkitöltő 0,6 kg EN 13963: Fugaszalag 50 mm 2,00 m EN 13963:2015 SATEN gipsz rétegképző *** 1,70 kg EN : Fém profilok (függőleges) CW 50, 75, 100/0,6 mm 2,00 m EN 14195: Fém profilok (keretes) UW 50, 75, 100/0,6 mm 0,80 m EN 14195: Akusztikus habszalag 3 mm 1,10 m EN ISO FIBRANgeo B-040 szigetelés, min 50 mm 1,00 m 2 EN 13162: A1: Szárazfalazati csavar 3,5 x 25 mm 20 db EN 14566: Tipli 6 x 40 mm 1,8 db EN 14566:2008 ** A megadott anyagfogyási mennyiségek értékei egyenes, kb. ~10,5 m2 felületű, áttörésektől és görbületektől mentes fal esetében érvényesek, veszteség és hulladékok nélkül *** Használjon SATEN terméket a kész válaszfal teljeskörű rétegképzéséhez TANÚSÍTVÁNYOK: A TECHNOGIPSpro termékek és rendszermegoldások kifejlesztése az irányadó harmonizált európai szabványoknak megfelelően történt, vizsgálatukat és ukat pedig az alábbi akkreditált laboratóriumok végezték: : Building Research Institute NISI, NB 2032 (Szófia, Bulgária) Center for Testing and European Certification CTEC, NB 1871 (Stara Zagora, Bulgária) Chief Directorate Fire Safety and Civil Protection at Ministry of Interior, NB 2628 (Szófia, Bulgária) IMS Institute, az SRPS ISO/IEC 17065:2016, sz. határozat alapján Szerbia terméktanúsításért felelős akkreditáló testülete (Belgrád, Szerbia) Tűzvédelmi megoldások 04.

6 Válaszfalak TECHNOGIPSpro FIRE WALL 90.1 A TECHNOGIPSpro 90.1 termék professzionális megoldás nem teherhordó válaszfalak, valamint menekülő folyosók válaszfalainak beépítésére olyan lakóépületekben, középületekben és közigazgatási épületekben, gyártó,- és raktárépületekben, ahol a tűzállósági határérték 90 perc. EI 90 osztály A2 Léghang szigetelés Rw = db* Minimális falvastagság 100 mm Falazatok önsúlya ~40 kg/m 2 *Az Rw eredménye a beépített szigetelőanyag típusától, vastagságától és sűrűségétől függ. További információért kérjük forduljon a TECHNOGIPSpro csapatához. Rendszer Séma Falvastagság TECHNOGIPSpro gipszkarton Szigetelés 90.1 EI , 125, 150 mm A-típus 2 x 2 x 12,5 mm 50 mm 40 kg/m Tűzvédelmi megoldások

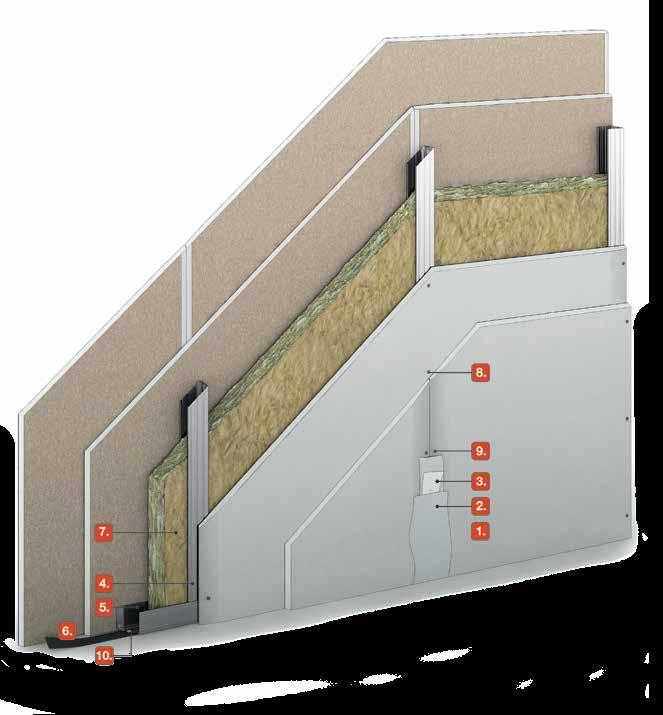

7 EI 90 TECHNOGIPSpro FIRE WALL 90.1 A TECHNOGIPSpro 90.1 egy olyan nem teherhordó válaszfal, ami az alábbiakból áll: TECHNOGIPSpro CW/UW fémcsapos keret függőlegesen felrögzített, kétoldali dupla Standard TECHNOGIPSpro gipszkarton burkolattal, (A-típusú, 2x12,5 mm). A CW profilok közötti rés kőgyapot szigeteléssel van kitöltve. A rendszer megoldása legalább 90 percig garantált tűzállóságot biztosít az EN szabványnak megfelelően. ELŐNYÖK: Minőségi szabvány a TECHNOGIPSpro rendszerelemei jelentősen túllépik a harmonizált termékszabványok követelményeit, minőségüket pedig a szigorú belső gyártásellenőrzés segítségével folyamatosan figyelemmel kísérik. Biztonság az Európai Bizottságnak bejelentett laboratórium által ellenőrzött és tanúsított. Optimális önsúly 8-szor, 10-szer könnyebb, mint a szilárd falak. Az alacsony önsúlynak köszönhetően a tartó épületszerkezet terhelése jelentősen csökken. SPECIFIKÁCIÓK: A TECHNOGIPSpro 90.1 tűzállósági tanúsítása csak akkor érvényes, ha használatára a kiváló minőségű TECHNOGIPSpro rendszerelemekkel együtt kerül sor: TECHNOGIPSpro rendszerelemek Anyagigény 1m2-en** Szabván 1. Standard gipszkarton, A-típusú, 12,5 mm 4,00 m 2 EN 520:2004+A1: FUGA gipsz hézagkitöltő 1,20 kg EN 13963: Fugaszalag 50 mm 2,00 m EN 13963:2015 SATEN gipsz rétegképző *** 1,70 kg EN : Fém profilok (függőleges) CW 50, 75, 100/0,6 mm 2,00 m EN 14195: Fém profilok (keretes) UW 50, 75, 100/0,6 mm 0,80 m EN 14195: Akusztikus habszalag 3 mm 1,10 m EN ISO FIBRANgeo B-040 szigetelés, min 50 mm 1,00 m 2 EN 13162: A1: Szárazfalazati csavar 3,5 х 25 mm 10 db EN 14566: Szárazfalazati csavar 3,5 х 35 mm 20 db EN 14566: Tipli 6 х 40 mm 1,8 db EN 14566:2008 ** A megadott anyagfogyási mennyiségek értékei egyenes, kb. ~10,5 m2 felületű, áttörésektől és görbületektől mentes fal esetében érvényesek, veszteség és hulladékok nélkül *** Használjon SATEN terméket a kész válaszfal teljeskörű rétegképzéséhez TANÚSÍTVÁNYOK: A TECHNOGIPSpro termékek és rendszermegoldások kifejlesztése az irányadó harmonizált európai szabványoknak megfelelően történt, vizsgálatukat és ukat pedig az alábbi akkreditált laboratóriumok végezték: Building Research Institute NISI, NB 2032 (Szófia, Bulgária) Center for Testing and European Certification CTEC, NB 1871 (Stara Zagora, Bulgária) Chief Directorate Fire Safety and Civil Protection at Ministry of Interior, NB 2628 (Szófia, Bulgária) IMS Institute, az SRPS ISO/IEC 17065:2016, sz. határozat alapján Szerbia terméktanúsításért felelős akkreditáló testülete (Belgrád, Szerbia) Tűzvédelmi megoldások 06.

8 Válaszfalak TECHNOGIPSpro FIRE WALL A TECHNOGIPSpro termék professzionális megoldás nem teherhordó válaszfalak, valamint menekülő folyosók válaszfalainak beépítésére olyan lakóépületekben, középületekben és közigazgatási épületekben, gyártó,- és raktárépületekben, ahol a tűzállósági határérték 120 perc. EI 120 osztály A2 Léghang szigetelés Rw = db* Minimális falvastagság 100 mm Falazatok önsúlya ~45 kg/m 2 *Az Rw eredménye a beépített szigetelőanyag típusától, vastagságától és sűrűségétől függ. További információért kérjük forduljon a TECHNOGIPSpro csapatához. Rendszer Séma Falvastagság TECHNOGIPSpro gipszkarton Szigetelés EI , 125, 150 mm 2 x 2 x 12,5 mm nem szükséges 07. Tűzvédelmi megoldások

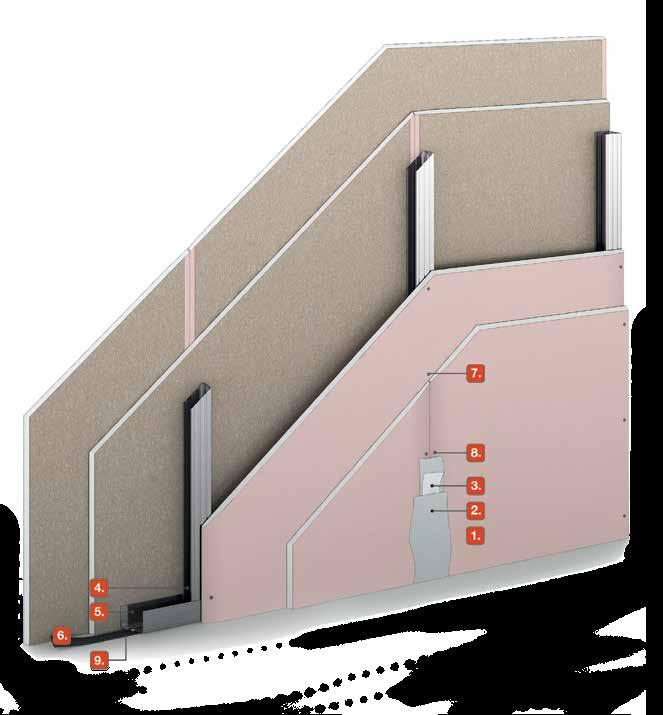

9 EI 120 TECHNOGIPSpro FIRE WALL A TECHNOGIPSpro egy olyan nem teherhordó válaszfal, ami az alábbiakból áll: TECHNOGIPSpro CW/UW fémcsapos keret függőlegesen felrögzített, kétoldali dupla tűzálló TECHNOGIPSpro gipszkarton burkolattal, (ú, 2x12,5 mm). A rendszer megoldása legalább 120 percig garantált tűzállóságot biztosít az EN szabványnak megfelelően. ELŐNYÖK: Minőségi szabvány a TECHNOGIPSpro rendszerelemei jelentősen túllépik a harmonizált termékszabványok követelményeit, minőségüket pedig a szigorú belső gyártásellenőrzés segítségével folyamatosan figyelemmel kísérik. Biztonság az Európai Bizottságnak bejelentett laboratórium által ellenőrzött és tanúsított. Optimális önsúly 8-szor, 10-szer könnyebb, mint a szilárd falak. Az alacsony önsúlynak köszönhetően a tartó épületszerkezet terhelése jelentősen csökken. SPECIFIKÁCIÓK: A TECHNOGIPSpro tűzállósági tanúsítása csak akkor érvényes, ha használatára a kiváló minőségű TECHNOGIPSpro rendszerelemekkel együtt kerül sor: TECHNOGIPSpro rendszerelemek Anyagigény 1m2-en** Szabván 1. F típusú tűzálló gipszkarton, 12,5 mm 4,00 m 2 EN 520:2004+A1: FUGA gipsz hézagkitöltő 1,20 kg EN 13963: Fugaszalag 50 mm 2,00 m EN 13963:2015 SATEN gipsz rétegképző *** 1,70 kg EN : Fém profilok (függőleges) CW 50, 75, 100/0,6 mm 2,00 m EN 14195: Fém profilok (keretes) UW 50, 75, 100/0,6 mm 0,80 m EN 14195: Akusztikus habszalag 3 mm 1,10 m EN ISO Szárazfalazati csavar 3,5 х 25 mm 10 db EN 14566: Szárazfalazati csavar 3,5 х 35 mm 20 db EN 14566: Tipli 6 х 40 mm 1,8 db EN 14566:2008 ** A megadott anyagfogyási mennyiségek értékei egyenes, kb. ~10,5 m2 felületű, áttörésektől és görbületektől mentes fal esetében érvényesek, veszteség és hulladékok nélkül *** Használjon SATEN terméket a kész válaszfal teljeskörű rétegképzéséhez TANÚSÍTVÁNYOK: A TECHNOGIPSpro termékek és rendszermegoldások kifejlesztése az irányadó harmonizált európai szabványoknak megfelelően történt, vizsgálatukat és ukat pedig az alábbi akkreditált laboratóriumok végezték: Building Research Institute NISI, NB 2032 (Szófia, Bulgária) Center for Testing and European Certification CTEC, NB 1871 (Stara Zagora, Bulgária) Chief Directorate Fire Safety and Civil Protection at Ministry of Interior, NB 2628 (Szófia, Bulgária) IMS Institute, az SRPS ISO/IEC 17065:2016, sz. határozat alapján Szerbia terméktanúsításért felelős akkreditáló testülete (Belgrád, Szerbia) Tűzvédelmi megoldások 08.

10 Akna/Előtétfalak TECHNOGIPSpro SHAFT/INDEPENDENT FIRE WALL 45.1 A TECHNOGIPSpro Shaft/Independent Wall 45.1 termék professzionális megoldás tehertartó falak falbéléseinek, valamint aknafalak (falbélés beépítése) beépítésére olyan lakóépületekben, középületekben és közigazgatási épületekben, gyártó,- és raktárépületekben, ahol a tűzállósági határérték 45 perc. EI 45 osztály A2 Léghang szigetelés Rw = db* Minimális falvastagság 87,5 mm Falazatok önsúlya ~25 kg/m 2 *Az Rw eredménye a beépített szigetelőanyag típusától, vastagságától és sűrűségétől függ. További információért kérjük forduljon a TECHNOGIPSpro csapatához. Rendszer Séma Falvastagság TECHNOGIPSpro gipszkarton Szigetelés Shaft/ Independent 45.1 EI 45 87,5, 112,5, 137,5 mm 2 x 12,5 mm 50 mm 40 kg/m Tűzvédelmi megoldások

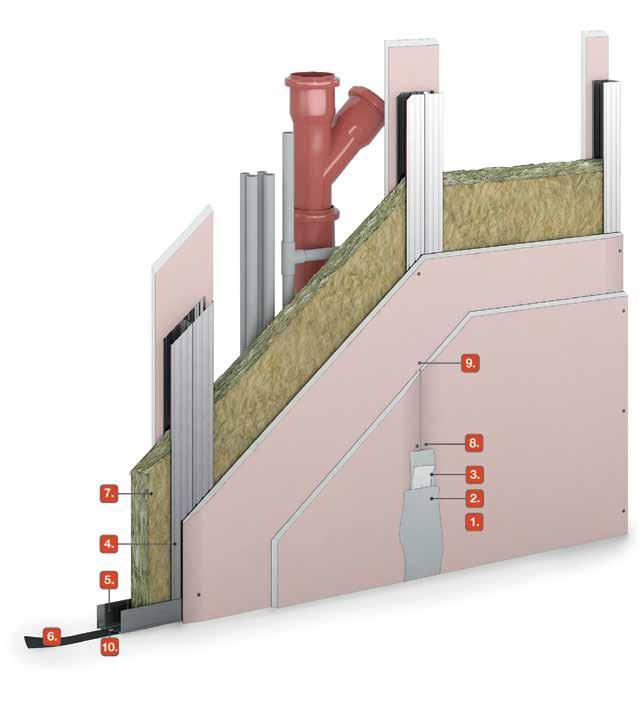

11 EI 45 TECHNOGIPSpro SHAFT/INDEPENDENT FIRE WALL 45.1 A TECHNOGIPSpro Shaft/Independent 45.1 termék az alábbiakból áll: TECHNOGIPSpro CW/UW fémcsapos keret (függőleges CW profilok párban) függőlegesen felrögzített, egyoldali dupla tűzálló TECHNOGIPSpro gipszkarton burkolattal, (ú, 2x12,5 mm). A rendszer megoldása legalább 45 percig garantált tűzállóságot biztosít az EN szabványnak megfelelően. ELŐNYÖK: Minőségi szabvány a TECHNOGIPSpro rendszerelemei jelentősen túllépik a harmonizált termékszabványok követelményeit, minőségüket pedig a szigorú belső gyártásellenőrzés segítségével folyamatosan figyelemmel kísérik. Biztonság az Európai Bizottságnak bejelentett laboratórium által ellenőrzött és tanúsított. Optimális önsúly 8-szor, 10-szer könnyebb, mint a szilárd falak. Az alacsony önsúlynak köszönhetően a tartó épületszerkezet terhelése jelentősen csökken. SPECIFIKÁCIÓK: A TECHNOGIPSpro Shaft/Independent 45.1 tűzállósági tanúsítása csak akkor érvényes, ha használatára a kiváló minőségű TECHNOGIPSpro rendszerelemekkel együtt kerül sor: TECHNOGIPSpro rendszerelemek Anyagigény 1m2-en** Szabván 1. F típusú tűzálló gipszkarton, 12,5 mm 2,20 m 2 EN 520:2004+A1: FUGA gipsz hézagkitöltő 0,60 kg EN 13963: Fugaszalag 50 mm 1,00 m EN 13963:2015 SATEN gipsz rétegképző *** 0,85 kg EN : Fém profilok (függőleges) CW 50, 75, 100/0,6 mm 4,00 m EN 14195: Fém profilok (keretes) UW 50, 75, 100/0,6 mm 0,80 m EN 14195: Akusztikus habszalag 3 mm 1,10 m EN ISO FIBRANgeo B-040 szigetelés, min 50 mm 1,00 m 2 EN 13162: A1: Szárazfalazati csavar 3,5 х 35 mm 10 db EN 14566: Szárazfalazati csavar 3,5 х 45 mm 20 db EN 14566: Szárazfalazati csavar TEX 4,2 x 13 mm 5 db EN 14566: Tipli 6 х 40 mm 1,8 db EN 14566:2008 ** A megadott anyagfogyási mennyiségek értékei egyenes, kb. ~10,5 m2 felületű, áttörésektől és görbületektől mentes fal esetében érvényesek, veszteség és hulladékok nélkül *** Használjon SATEN terméket a kész válaszfal teljeskörű rétegképzéséhez TANÚSÍTVÁNYOK: A TECHNOGIPSpro termékek és rendszermegoldások kifejlesztése az irányadó harmonizált európai szabványoknak megfelelően történt, vizsgálatukat és ukat pedig az alábbi akkreditált laboratóriumok végezték: Building Research Institute NISI, NB 2032 (Szófia, Bulgária) Center for Testing and European Certification CTEC, NB 1871 (Stara Zagora, Bulgária) Chief Directorate Fire Safety and Civil Protection at Ministry of Interior, NB 2628 (Szófia, Bulgária) IMS Institute, az SRPS ISO/IEC 17065:2016, sz. határozat alapján Szerbia terméktanúsításért felelős akkreditáló testülete (Belgrád, Szerbia) Tűzvédelmi megoldások 10.

12 Akna/Előtétfalak TECHNOGIPSpro SHAFT/INDEPENDENT FIRE WALL 60.1 A TECHNOGIPSpro Shaft/Independent Wall 60.1 termék professzionális megoldás tehertartó falak falbéléseinek, valamint aknafalak (falbélés beépítése) beépítésére olyan lakóépületekben, középületekben és közigazgatási épületekben, gyártó,- és raktárépületekben, ahol a tűzállósági határérték 60 perc. EI 60 osztály A2 Léghang szigetelés Rw = db* Minimális falvastagság 95 mm Falazatok önsúlya ~30 kg/m 2 *Az Rw eredménye a beépített szigetelőanyag típusától, vastagságától és sűrűségétől függ. További információért kérjük forduljon a TECHNOGIPSpro csapatához. Rendszer Séma Falvastagság TECHNOGIPSpro gipszkarton Szigetelés Shaft/ Independent 60.1 EI 60 95, 120, 145 mm 2 x 15 mm 50 mm 40 kg/m Tűzvédelmi megoldások

13 EI 60 TECHNOGIPSpro SHAFT/INDEPENDENT FIRE WALL 60.1 A TECHNOGIPSpro Shaft/Independent 60.1 termék az alábbiakból áll: TECHNOGIPSpro CW/UW fémcsapos keret (függőleges CW profilok párban) függőlegesen felrögzített, egyoldali dupla tűzálló TECHNOGIPSpro gipszkarton burkolattal, (ú, 2x15 mm). A rendszer megoldása legalább 60 percig garantált tűzállóságot biztosít az EN szabványnak megfelelően. ELŐNYÖK: Minőségi szabvány a TECHNOGIPSpro rendszerelemei jelentősen túllépik a harmonizált termékszabványok követelményeit, minőségüket pedig a szigorú belső gyártásellenőrzés segítségével folyamatosan figyelemmel kísérik. Biztonság az Európai Bizottságnak bejelentett laboratórium által ellenőrzött és tanúsított. Optimális önsúly 8-szor, 10-szer könnyebb, mint a szilárd falak. Az alacsony önsúlynak köszönhetően a tartó épületszerkezet terhelése jelentősen csökken. SPECIFIKÁCIÓK: A TECHNOGIPSpro Shaft/Independent 60.1 tűzállósági tanúsítása csak akkor érvényes, ha használatára a kiváló minőségű TECHNOGIPSpro rendszerelemekkel együtt kerül sor: TECHNOGIPSpro rendszerelemek Anyagigény 1m2-en** Szabván 1. F típusú tűzálló gipszkarton, 15 mm 2,20 m 2 EN 520:2004+A1: FUGA gipsz hézagkitöltő 0,60 kg EN 13963: Fugaszalag 50 mm 1,00 m EN 13963:2015 SATEN gipsz rétegképző *** 0,85 kg EN : Fém profilok (függőleges) CW 50, 75, 100/0,6 mm 4,00 m EN 14195: Fém profilok (keretes) UW 50, 75, 100/0,6 mm 0,80 m EN 14195: Akusztikus habszalag 3 mm 1,10 m EN ISO FIBRANgeo B-040 szigetelés, min 50 mm 1,00 m 2 EN 13162: A1: Szárazfalazati csavar 3,5 х 35 mm 10 db EN 14566: Szárazfalazati csavar 3,5 х 45 mm 20 db EN 14566: Szárazfalazati csavar TEX 4,2 x 13 mm 5 db EN 14566: Tipli 6 x 40 mm 1,8 db EN 14566:2008 ** A megadott anyagfogyási mennyiségek értékei egyenes, kb. ~10,5 m2 felületű, áttörésektől és görbületektől mentes fal esetében érvényesek, veszteség és hulladékok nélkül *** Használjon SATEN terméket a kész válaszfal teljeskörű rétegképzéséhez TANÚSÍTVÁNYOK: A TECHNOGIPSpro termékek és rendszermegoldások kifejlesztése az irányadó harmonizált európai szabványoknak megfelelően történt, vizsgálatukat és ukat pedig az alábbi akkreditált laboratóriumok végezték: Building Research Institute NISI, NB 2032 (Szófia, Bulgária) Center for Testing and European Certification CTEC, NB 1871 (Stara Zagora, Bulgária) Chief Directorate Fire Safety and Civil Protection at Ministry of Interior, NB 2628 (Szófia, Bulgária) IMS Institute, az SRPS ISO/IEC 17065:2016, sz. határozat alapján Szerbia terméktanúsításért felelős akkreditáló testülete (Belgrád, Szerbia) Tűzvédelmi megoldások 12.

14 Akna/Előtétfalak TECHNOGIPSpro SHAFT/INDEPENDENT FIRE WALL 90.1 A TECHNOGIPSpro Shaft/Independent Wall 90.1 termék professzionális megoldás tehertartó falak falbéléseinek, valamint aknafalak (falbélés beépítése) beépítésére olyan lakóépületekben, középületekben és közigazgatási épületekben, gyártó,- és raktárépületekben, ahol a tűzállósági határérték 90 perc. EI 90 osztály A2 Léghang szigetelés Rw = db* Minimális falvastagság 102,5 mm Falazatok önsúlya ~38 kg/m 2 *Az Rw eredménye a beépített szigetelőanyag típusától, vastagságától és sűrűségétől függ. További információért kérjük forduljon a TECHNOGIPSpro csapatához. Rendszer Séma Falvastagság TECHNOGIPSpro gipszkarton Szigetelés Shaft/ Independent 90.1 EI ,5, 127,5, 152,5 mm 2 x 12,5 mm + 1 x 15 mm 50 mm 40 kg/m Tűzvédelmi megoldások

15 EI 90 TECHNOGIPSpro SHAFT/INDEPENDENT FIRE WALL 90.1 A TECHNOGIPSpro Shaft/Independent 90.1 termék az alábbiakból áll: TECHNOGIPSpro CW/UW fémcsapos keret (függőleges CW profilok párban) függőlegesen felrögzített, egyoldali tripla tűzálló TECHNOGIPSpro gipszkarton burkolattal, (ú, 2x12,5 mm + 1х15 mm). A rendszer megoldása legalább 90 percig garantált tűzállóságot biztosít az EN szabványnak megfelelően. ELŐNYÖK: Minőségi szabvány a TECHNOGIPSpro rendszerelemei jelentősen túllépik a harmonizált termékszabványok követelményeit, minőségüket pedig a szigorú belső gyártásellenőrzés segítségével folyamatosan figyelemmel kísérik. Biztonság az Európai Bizottságnak bejelentett laboratórium által ellenőrzött és tanúsított. Optimális önsúly 8-szor, 10-szer könnyebb, mint a szilárd falak. Az alacsony önsúlynak köszönhetően a tartó épületszerkezet terhelése jelentősen csökken. SPECIFIKÁCIÓK: A TECHNOGIPSpro Shaft/Independent 90.1 tűzállósági tanúsítása csak akkor érvényes, ha használatára a kiváló minőségű TECHNOGIPSpro rendszerelemekkel együtt kerül sor: TECHNOGIPSpro rendszerelemek Anyagigény 1m2-en** Szabván 1. F típusú tűzálló gipszkarton, 12,5 mm 2,20 m 2 EN 520:2004+A1: F típusú tűzálló gipszkarton, 15 mm 1,00 m 2 EN 520:2004+A1: FUGA gipsz hézagkitöltő 0,90 kg EN 13963: Fugaszalag 50 mm 1,00 m EN 13963:2015 SATEN gipsz rétegképző *** 0,85 kg EN : Fém profilok (függőleges) CW 50, 75, 100/0,6 mm 4,00 m EN 14195: Fém profilok (keretes) UW 50, 75, 100/0,6 mm 0,80 m EN 14195: Akusztikus habszalag 3 mm 1,10 m EN ISO FIBRANgeo B-040 szigetelés, min 50 mm 1,00 m 2 EN 13162: A1: Szárazfalazati csavar 3,5 х 25 mm 5 db EN 14566: Szárazfalazati csavar 3,5 х 35 mm 10 db EN 14566: Szárazfalazati csavar 3,5 х 45 mm 20 db EN 14566: Szárazfalazati csavar TEX 4,2 x 13 mm 5 db EN 14566: Tipli 6 х 40 mm 1,8 db EN 14566:2008 ** A megadott anyagfogyási mennyiségek értékei egyenes, kb. ~10,5 m2 felületű, áttörésektől és görbületektől mentes fal esetében érvényesek, veszteség és hulladékok nélkül *** Használjon SATEN terméket a kész válaszfal teljeskörű rétegképzéséhez TANÚSÍTVÁNYOK: A TECHNOGIPSpro termékek és rendszermegoldások kifejlesztése az irányadó harmonizált európai szabványoknak megfelelően történt, vizsgálatukat és ukat pedig az alábbi akkreditált laboratóriumok végezték: Building Research Institute NISI, NB 2032 (Szófia, Bulgária) Center for Testing and European Certification CTEC, NB 1871 (Stara Zagora, Bulgária) Chief Directorate Fire Safety and Civil Protection at Ministry of Interior, NB 2628 (Szófia, Bulgária) IMS Institute, az SRPS ISO/IEC 17065:2016, sz. határozat alapján Szerbia terméktanúsításért felelős akkreditáló testülete (Belgrád, Szerbia) Tűzvédelmi megoldások 14.

16 Álmennyezetek TECHNOGIPSpro FIRE CEILING 60.1 A TECHNOGIPSpro Fire Ceiling 60.1 termék professzionális megoldás álmennyezetek beépítésére a saját maga által biztosított tűzállósággal olyan lakóépületekben, középületekben, közigazgatási épületekben, gyártó,- és raktárépületekben, ahol a megkövetelt tűzállósági határérték 60 perc. EI 60 osztály A2 Falazatok önsúlya ~30 kg/m 2 Rendszer Séma TECHNOGIPSpro gipszkarton Szigetelés Fire Ceiling 60.1 EI 60 2 x 15 mm nem szükséges 15. Tűzvédelmi megoldások

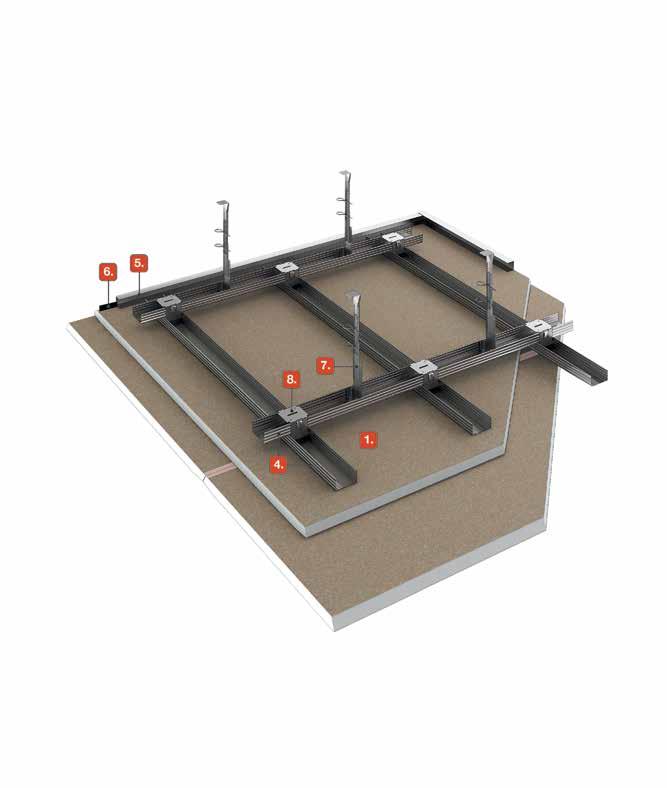

17 EI 60 TECHNOGIPSpro FIRE CEILING 60.1 A TECHNOGIPSpro Fire Ceiling 60.1 termék az alábbiakból áll: CD 60 (fő és tartó), illetve UD 27 (keretes) fémcsapos keret vízszintesen felrögzített egyoldali dupla tűzálló TECHNOGIPSpro gipszkarton burkolattal, (ú, 2x15 mm). A rendszer megoldása legalább 60 percig garantált tűzállóságot biztosít az EN szabványnak megfelelően. ELŐNYÖK: Minőségi szabvány a TECHNOGIPSpro rendszerelemei jelentősen túllépik a harmonizált termékszabványok követelményeit, minőségüket pedig a szigorú belső gyártásellenőrzés segítségével folyamatosan figyelemmel kísérik. Biztonság az Európai Bizottságnak bejelentett laboratórium által ellenőrzött és tanúsított. SPECIFIKÁCIÓK: A TECHNOGIPSpro Fire Ceiling 60.1 tűzállósági tanúsítása csak akkor érvényes, ha használatára a kiváló minőségű TECHNOGIPSpro rendszerelemekkel együtt kerül sor: TECHNOGIPSpro rendszerelemek Anyagigény 1m2-en** Szabván 1. F típusú tűzálló gipszkarton, 15 mm 2,00 m 2 EN 520:2004+A1: FUGA gipsz hézagkitöltő 0,60 kg EN 13963: Fugaszalag 50 mm 1,50 m EN 13963:2015 SATEN gipsz rétegképző *** 0,85 kg EN : Fém profilok (fő és tartó) CD 60/0.6 mm 4,50 m EN 14195: Fém profilok (keretes) UD 27/0.6 mm 0,90 m EN 14195: Akusztikus habszalag 3 mm 0,90 m EN ISO Nonius függesztőrúd - alsó rész 2,5 db EN 13964:2014 Nonius függesztőrúd - felső rész 2,5 db EN 13964:2014 Konzolrész 2,5 db EN 13964: CD keresztidom 4,5 db EN 13964: CD csatlakozóidom 0,3 db EN 13964: Szárazfalazati csavar 3,5 х 35 mm 13 db EN 14566: Szárazfalazati csavar 3,5 х 45 mm 26 db EN 14566: Tipli 6 х 40 mm 2,3 db EN 14566: Mennyezetfüggesztő 6 х 40 mm 2,5 db EN 14566:2008 ** A megadott anyagfogyási mennyiségek értékei egyenes, kb. ~10,5 m2 felületű, áttörésektől és görbületektől mentes fal esetében érvényesek, veszteség és hulladékok nélkül *** Használjon SATEN terméket a kész válaszfal teljeskörű rétegképzéséhez TANÚSÍTVÁNYOK: A TECHNOGIPSpro termékek és rendszermegoldások kifejlesztése az irányadó harmonizált európai szabványoknak megfelelően történt, vizsgálatukat és ukat pedig az alábbi akkreditált laboratóriumok végezték: Building Research Institute NISI, NB 2032 (Szófia, Bulgária) Center for Testing and European Certification CTEC, NB 1871 (Stara Zagora, Bulgária) Chief Directorate Fire Safety and Civil Protection at Ministry of Interior, NB 2628 (Szófia, Bulgária) IMS Institute, az SRPS ISO/IEC 17065:2016, sz. határozat alapján Szerbia terméktanúsításért felelős akkreditáló testülete (Belgrád, Szerbia) Tűzvédelmi megoldások 16.

18 Anyagigény, 1 m 2 Rendszer elemek / Rendszer: Shaft/ Independent 45.1 Shaft/ Independent 60.1 Shaft/ Independent 90.1 Fire Ceiling 60.1 Szabvány gipszkarton, A-típusú, 12,5 mm F típusú tűzálló gipszkarton, 12,5 mm F típusú tűzálló gipszkarton, 15 mm x 4,00 m 2 x x x x x 2,00 m 2 x 4,00 m 2 2,20 m 2 x 2,20 m 2 x x x x x 2,20 m 2 1,00 m 2 2,00 m 2 FUGA gipsz hézagkitöltő 0,60 kg 1,20 kg 1,20 kg 0,60 kg 0,60 kg 0,90 kg 0,60 kg Fugaszalag, 50 mm 2,00 m 2,00 m 2,00 m 1,00 m 1,00 m 1,00 m 1,50 m SATEN gipsz rétegképző 1,70 kg 1,70 kg 1,70 kg 0,85 kg 0,85 kg 0,85 kg 0,85 kg Fém profilok /függőleges/ CW 50, 75, 100/0,6 mm Fém profilok /keretes/ UW 50, 75, 100/0,6 mm Fém profilok /fő és tartó/ CD 60/0.6 mm Fém profilok /keretes/ UD 27/0.6 mm FIBRANgeo B-040 szigetelés, min 50 mm 2,00 m 2,00 m 2,00 m 4,00 m 4,00 m 4,00 m x 0,80 m 0,80 m 0,80 m 0,80 m 0,80 m 0,80 m x x x x x x x 4,50 m x x x x x x 0,90 m 1,00 m 2 1,00 m 2 x 1,00 m 2 1,00 m 2 1,00 m 2 x Akusztikus habszalag 1,10 m 1,10 m 1,10 m 1,10 m 1,10 m 1,10 m 0,90 m Nonius függesztőrúd - alsó x x x x x x 2,5 db Nonius függesztőrúd - felső x x x x x x 2,5 db Konzolrész x x x x x x 2,5 db CD keresztidom x x x x x x 4,5 db CD csatlakozóidom x x x x x x 0,3 db Szárazfalazati csavar 3,5 x 25 mm Szárazfalazati csavar 3,5 x 35 mm Szárazfalazati csavar 3,5 x 45 mm Szárazfalazati csavar 3,5 x 55 mm Szárazfalazati csavar, TEX 4,2 x 13 mm Tipli 6 x 40 mm Mennyezetfüggesztő 6 x 40 mm 20 db 10 db 10 db 10 db x 5 db x x 20 db 20 db 20 db 10 db 10 db 13 db x x x x 20 db x 26 db x x x x x 20 db x x x x 5 db 5 db 5 db x 1,8 db 1,8 db 1,8 db 1,8 db 1,8 db 1,8 db 2,3 db x x x x x x 2,5 db 17. Tűzvédelmi megoldások

19 Megjegyzések Tűzvédelmi megoldások 18.
