1 TÉTELES ÉPÜLETGÉPÉSZETI KÖLTSÉGVETÉS KÉSZÜLT A SZÁM ALATT LÉTESÍTENDŐ PROJEKT AZONOSÍTÓ: MEGRENDELŐ : TERVEZŐ : HEVES MEGYEI KORMÁNYHIVATAL 3300 EGER, KOSSUTH LAJOS U. 9. INTEGRÁLT ÜGYFÉLSZOLGÁLATOK KIALAKÍTÁSA PROJEKTIRODA 1088 BUDAPEST, MÚZEUM UTCA 17. KÉSZÜLT : BUDAPEST, 2016.február

2 ÁLTALÁNOS LEÍRÁS A KÖLTSÉGVETÉSHEZ A költségvetés a BUDAPEST, 2016.február datált épületgépészeti tervekhez készült Az egyes tételeknél és munkanemeknél, valamint a főösszesítőben szereplő képletek ellenőrizendők! A felsorolt anyagok csak épületgépész javaslatok, azzal egyenértékű termékkel helyettesíthetők, azzal a kitétellel, hogy mindenben meg kell felelniük a vonatkozó műszaki leírásában szereplő arculati kialakításnak és műszaki paramétereknek! A konkrét termék kiválasztása során a Tervezővel egyeztetni kell! Az alkalmazandó termékek és berendezések csak egyeztetés után építhetők be! A költségvetés (anyagkiírás) együtt kezelendő a műszaki leírással, és a tervekkel!

3 KÖLTSÉGVETÉS FŐÖSSZESÍTŐ ÉPÜLETGÉPÉSZET Munkanem megnevezése Anyag összege Díj összege 1. Falazás és egyéb kőművesmunka Vakolás és rabicolás Általános épületgépészeti szigetelés Épületgépészeti csővezeték szerelése Épületgépészeti szerelvények és berendezések szerelése Légkondicionáló berendezések Nettó anyag és díj összesen : Nettó anyag + díj összesen : ÁFA 27 % Bruttó anyag + díj összesen : Ft Ft Ft

4 TÉTELES ÉPÜLETGÉPÉSZETI KÖLTSÉGVETÉS ÉPÜLETGÉPÉSZET - VÍZ ÉS CSATORNA SZERELÉS 33- FALAZÁS ÉS EGYÉB KŐMŰVES MUNKA 1 Aljzatbeton bontása, feltáráshoz és csatorna fektetéshez, épületen belül, majd helyreállítás 2 m Áttörés vezetékek részére, helyreállítással 3 db Horonyvésés, téglafalban 22 m Munkanem összesen: VAKOLÁS ÉS RABICOLÁS 4 Vakolatok pótlása, keskenyvakolatok pótlása oldalfalon, 10 cm szélességig 22 m Munkanem összesen: ÁLTALÁNOS ÉPÜLETGÉPÉSZETI SZIGETELÉS 5 HMV, HHV vezetékek szigetelése (ívek, 17 m idomok, szerelvények szigetelése és burkolás nélkül), szintetikus gumi alapú kaucsuk csőhéjjal csupasz kivitelben, ragasztással, öntapadó ragasztó szalag lezárással, Kaiflex ST 9x18mm 6 HMV, HHV vezetékek szigetelése (ívek, 4 m idomok, szerelvények szigetelése és burkolás nélkül), szintetikus gumi alapú kaucsuk csőhéjjal csupasz kivitelben, ragasztással, öntapadó ragasztó szalag lezárással, Kaiflex ST 9x28mm 7 HMV, HHV vezetékek szigetelése (ívek, idomok, szerelvények szigetelése és burkolás nélkül), csőhéjjal, Padlóban vezetett csővezetékekre Polifoam 5x18mm 5 m Munkanem összesen: ÉPÜLETGÉPÉSZETI CSŐVEZETÉK SZERELÉS 8 Vízvezetéki csővezetékek bontása, 30 m horganyzott vagy fekete acélcsövek tartószerkezetről, vagy padlócsatornából lángvágással, deponálással 2" méretig 9 Lefolyó csővezetékek bontása, PVC csövek 6 m tartószerkezetről, vagy padlócsatornából deponálással Dn Vízvezeték elzárás és nyitás, javítási munkák előtt és után 2 db

5 11 Csatlakozás készítése meglévő víz nyomó, illetve szennyvíz csatorna hálózatra, a szükséges idomdarabok hozzáadásával 12 Ivóvíz vezeték, Ötrétegű cső szerelése, PE- RT/Al/PE-RT anyagból, préshüvelyes kötésekkel, cső elhelyezése csőidomokkal, szakaszos nyomáspróbával, falhoronyba vagy padlószerkezetbe (horonyvésés külön tételben) Wavin Future K1 16x2,0 13 Ivóvíz vezeték, Ötrétegű cső szerelése, PE- RT/Al/PE-RT anyagból, préshüvelyes kötésekkel, cső elhelyezése csőidomokkal, szakaszos nyomáspróbával, falhoronyba vagy padlószerkezetbe (horonyvésés külön tételben) Wavin Future K1 20x2,25 14 PVC lefolyóvezeték szerelése, tokos, gumigyűrűs kötésekkel, cső elhelyezése csőidomokkal, szakaszos tömörségi próbával, horonyba vagy padlócsatornába Ø40x1,8 15 PVC lefolyóvezeték szerelése, tokos, gumigyűrűs kötésekkel, cső elhelyezése csőidomokkal, szakaszos tömörségi próbával, horonyba vagy padlócsatornába Ø50x1,8 16 PVC lefolyóvezeték szerelése, tokos, gumigyűrűs kötésekkel, cső elhelyezése csőidomokkal, szakaszos tömörségi próbával, horonyba vagy padlócsatornába Ø110x2,2 6 db m m m m m Munkanem összesen: ÉPÜLETGÉPÉSZETI SZERELVÉNYEK 17 Berendezési tárgyak szakszerű bontása. 5 db Mosdók, mosogatók, falikutak, vizeldék, WCk bontása szerelvényeikkel együtt. 18 Kétoldalon menetes szerelvény elhelyezése, egyik oldalon hollandis menetes véggel, KB kivitel, Mofém NA15 gömbcsap 2 db Kétoldalon menetes szerelvény elhelyezése, egyik oldalon hollandis menetes véggel, KB kivitel, Mofém NA20 gömbcsap 20 Egyoldalon menetes szerelvény elhelyezése, préskötéses belső menetes kivitelben, falikorong, NA16-1/2" 21 Kétoldalon menetes szerelvény elhelyezése, sarokszelep sárgarézből, krómozott kivitelben, felszerelve, Mofém típusú, 1/2"- 3/8" 22 Kétoldalon menetes szerelvény elhelyezése, csempeszelep sárgarézből, felszerelve, Mofém típusú, 1/2"-1/2" 23 Kézmosó berendezés elhelyezése és bekötése, bűzelzáróval, falra szerelhető porcelán kivitelben (komplett) ALFÖLDI/LINER porcelán mosdó, 45 cm, 3 csaplyukkal, fúrt, fehér, szifon takaró nélkül, Kludi csőszifonnal 1 db db db db db

6 24 Kiöntő berendezés elhelyezése és bekötése, bűzelzáróval, HAAS típus, falra szerelhető rozsdamentes acél, vödörtartó ráccsal 25 LIV-FIX szárazépítésű elem mosogató, mosdó, vagy kiöntő felszereléséhez. 500x120x1150mm mérettel, sz. 26 Mosdó berendezés elhelyezése és bekötése AKADÁLYMENTES helyiségben, bűzelzáróval, falra szerelhető porcelán kivitelben (komplett) Gormex 3001 porcelán mosdó, 60 cm, fúrt, fehér, falba süllyesztett szifonnal 27 LIV-FIX szárazépítésű elem akadálymentes mosdóhoz, rejtett szifonnal. 500x120x1150mm mérettel, sz. 28 WC öblítőtartály felszerelése és bekötése, falba építhető, műanyag LIV -FIX WC szerelőelem JOG öblítőtartállyal (cksz.:9012), Aplite ECO nyomólap, Alföldi Saval csészével, Alföldi WC-ülöke 29 WC öblítőtartály felszerelése és bekötése, AKADÁLYMENTES, falba építhető, műanyag LIV -FIX WC szerelőelem JOG öblítőtartállyal (cksz.:9012), Aplite ECO nyomólap, Gormex 5112 (70cm) akadály mentes csészével, D100 ülőkével tetővel 30 WC öblítőtartály kiegészítő szerelvényeinek elhelyezése falba építhető, LIV-FIX elem akadálymentes korlátokhoz, kapaszkodókhoz (cksz.:256109) 1 db db db db db db db Vizelde berendezés elhelyezése szerelőelemmel, öblítőszeleppel, és bűzelzáróval, porcelán, falra szerelhető vizelde. LIV-FIX szerelő elem piszoárhoz (cksz.:254393), ALFÖLDI/BÁZIS vizelde, falon kívüli Shell Shellomat Basic kézi öblítővel. 32 Csaptelepek és szerelvényeinek felszerelése, mosdó csaptelepek, álló, mosdó csaptelep MOFÉM Trend2 33 Csaptelepek és szerelvényeinek felszerelése, orvosi és speciális csaptelepek, AKADÁLYMENTES mosdóhoz MOFÉM Trend2 orvosi csaptelep 34 Csaptelepek és szerelvényeinek felszerelése, mosogató csaptelepek kiöntőhöz, fali csaptelep lengő 20cm-es kifolyó csővel felszerelve, MOFÉM Trend2 1 db db db db Padló alatti illetve falba süllyeszthető bűzelzáró, padló alatti 1, 2, 3 ágú elhelyezése, HL Padló alatti illetve falba süllyeszthető bűzelzáró, KLÍMABERENDEZÉSEK csepegővíz elvezetéséhez elhelyezése, HL138 2 db db Műanyag kezelőajtó 400x400mm 1 db

7 38 Elektromos melegívztároló, alsó v. felső elhelyezésű nyomás alatti, a hozzátartozó kombinált biztonsági, ürítő, csepegő szerelvénnyel együtt, a csepegővíz csatornába vezetésével, felszerelve és bekötve, de az elektromos bekötés nélkül Hajdu ZA10 vagy ZF10 39 Víz,- csatornaszerelési munkák próbái, vízvezetéki lefolyórendszer tömörségi próbája 3 db óra Vízvezetéki nyomórendszer nyomáspróbája 6 óra Vízvezetékrendszer fertőtlenítése 6 óra ÁNTSZ negatív vízminta vizsgálat beszerzése 1 db Víz,- csatornaszerelési munkák átadásátvételi 2 óra eljárásával kapcsolatos költségek, kezelési utasítás készítés 44 Átadási dokumentáció készítés 4 óra Átadási eljárás lefolytatása 2 óra Munkanem összesen:

8 TÉTELES ÉPÜLETGÉPÉSZETI KÖLTSÉGVETÉS ÉPÜLETGÉPÉSZET - KÖZPONTIFŰTÉS SZERELÉS 81- ÉPÜLETGÉPÉSZETI CSŐVEZETÉK SZERELÉS 1 Fűtési csővezetékek bontása, horganyzott vagy fekete acélcsövek tartószerkezetről, vagy padlócsatornából lángvágással, deponálással 2" méretig 4 m Fűtési vezeték, Varratnélküli fekete acélcső hegesztett kötésekkel, cső elhelyezése csőidomokkal, szakaszos nyomáspróbával, falhoronyba vagy padlószerkezetbe 1/2" 4 m Munkanem összesen: ÉPÜLETGÉPÉSZETI SZERELVÉNYEK 3 Fűtőtest leszerelése, acéllemez lapradiátor 2 db Fűtési menetes szerelvény leszerelése 4 db Radiátor szelep, termosztatikus, kétcsöves fűtési rendszerhez, csökkentett ellenállással, egyenes kivitel, HERZ-TS 90-E Cikksz.: Radiátor visszatérő szelep, kétcsöves fűtési rendszerhez, elzárási, töltési-ürítési lehetőséggel, csatlakozó közcsavarral, csavarzattal, egyenes kivitelben HERZ-RL 1-E Cikksz.: Termosztatikus szelepfej felszerelése radiátorszelepre HERZ típusú, M30X1, C Vagy ezzel egyenértékű. 8 Acéllemez kompakt belsőszelepes lapradiátor elhelyezése, széthordással, tartókkal, bekötéssel, Dunaferr DF Lux-uNi DK (22K) típusú kétsoros kivitelű, RAL 9016 szerinti törtfehér színben, 600mm építési magassággal, 1200mm hosszúsággal, vagy ezzel egyenértékű. 9 Fűtőtest tartószerkezetek elhelyezése 600mm építési magasságú fűtőtesthez 10 Fűtőtestek le- és visszaszerelése, festés előtt illetve festés után, acéllemez radiátor 11 Csatlakozás készítése meglévő fűtési rendszerre, előremenő és visszatérő vezetékeken, a szükséges segédanyagokkal 2 db db db db db db db Fűtés szerelési munkák átadás-átvételi eljárásával kapcsolatos költségek, kezelési utasítás készítés 2 óra Átadási eljárás lefolytatása 2 óra

9 14 Fűtésszerelési munkák próbái, fűtési 2 óra vezetékrendszer nyomáspróbája 15 Próbafűtés, radiátorok beszabályozása 1 db Munkanem összesen:

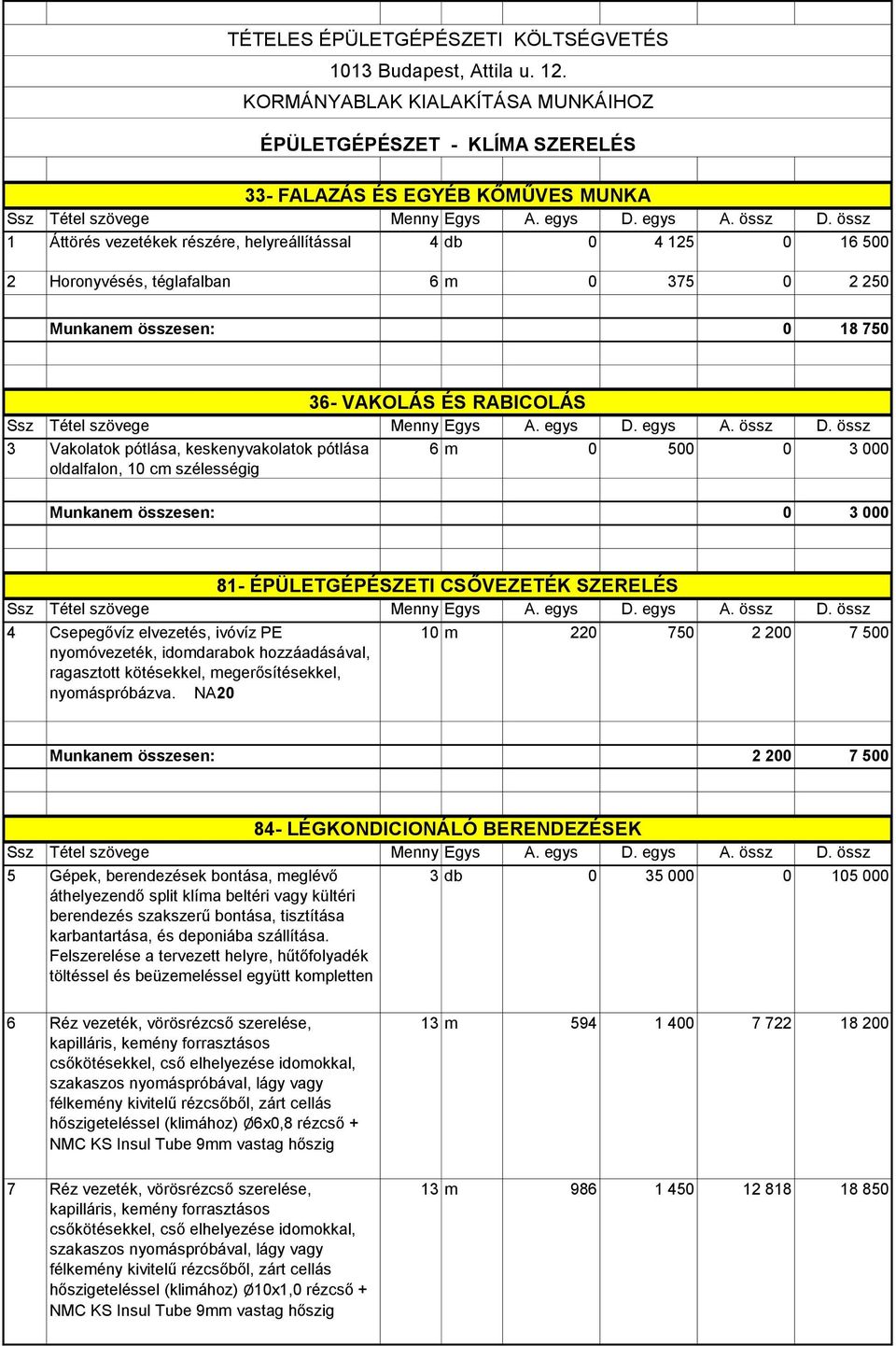

10 TÉTELES ÉPÜLETGÉPÉSZETI KÖLTSÉGVETÉS ÉPÜLETGÉPÉSZET - KLÍMA SZERELÉS 33- FALAZÁS ÉS EGYÉB KŐMŰVES MUNKA 1 Áttörés vezetékek részére, helyreállítással 4 db Horonyvésés, téglafalban 6 m Munkanem összesen: VAKOLÁS ÉS RABICOLÁS 3 Vakolatok pótlása, keskenyvakolatok pótlása oldalfalon, 10 cm szélességig 6 m Munkanem összesen: ÉPÜLETGÉPÉSZETI CSŐVEZETÉK SZERELÉS 4 Csepegővíz elvezetés, ivóvíz PE nyomóvezeték, idomdarabok hozzáadásával, ragasztott kötésekkel, megerősítésekkel, 10 m nyomáspróbázva. NA20 Munkanem összesen: LÉGKONDICIONÁLÓ BERENDEZÉSEK 5 Gépek, berendezések bontása, meglévő áthelyezendő split klíma beltéri vagy kültéri berendezés szakszerű bontása, tisztítása karbantartása, és deponiába szállítása. Felszerelése a tervezett helyre, hűtőfolyadék töltéssel és beüzemeléssel együtt kompletten 3 db Réz vezeték, vörösrézcső szerelése, kapilláris, kemény forrasztásos csőkötésekkel, cső elhelyezése idomokkal, szakaszos nyomáspróbával, lágy vagy félkemény kivitelű rézcsőből, zárt cellás hőszigeteléssel (klimához) Ø6x0,8 rézcső + NMC KS Insul Tube 9mm vastag hőszig 7 Réz vezeték, vörösrézcső szerelése, kapilláris, kemény forrasztásos csőkötésekkel, cső elhelyezése idomokkal, szakaszos nyomáspróbával, lágy vagy félkemény kivitelű rézcsőből, zárt cellás hőszigeteléssel (klimához) Ø10x1,0 rézcső + NMC KS Insul Tube 9mm vastag hőszig 13 m m

11 8 Oldalfali mono-split klímaberendezés szettben, szerverhelyiség hűtésére RAS-B10 N3KV2-E / RAS-10 N3AV2-E Toshiba Suzumi Plus Design kivitelű, inverteres, hőszivattyús oldalfali klíma berendezés szetben, infrás távirányítóval, IAQ szűrővel, fehér színű előlappal. Hűtő / Fűtő telj.: 2,5 / 3,2 kw 1 db Multi split rendszerek nyomáspróbája 2 db Multi split rendszerek utántöltése gyári előírás szerint, megfelelő hütőközeggel 2 db Munkanem összesen:
