1 premierack Premierack raklapos tárolóállvány Többfunkciós megoldások statikus és dinamikus raklaptárolásra Minőség a modern tárolóeszközök megalkotójától

2 02

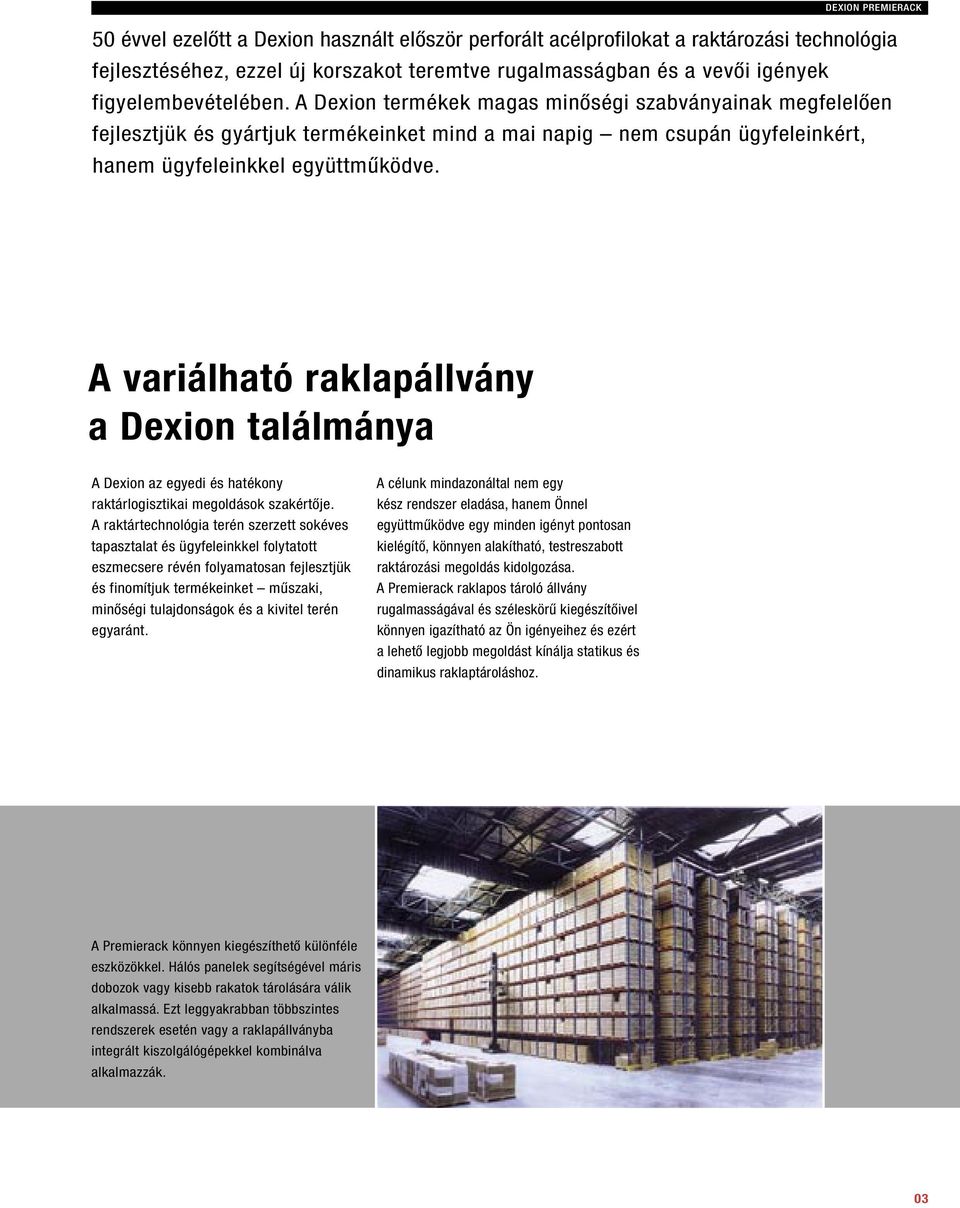

3 50 évvel ezelőtt a Dexion használt először perforált acélprofilokat a raktározási technológia fejlesztéséhez, ezzel új korszakot teremtve rugalmasságban és a vevői igények figyelembevételében. A Dexion termékek magas minőségi szabványainak megfelelően fejlesztjük és gyártjuk termékeinket mind a mai napig nem csupán ügyfeleinkért, hanem ügyfeleinkkel együttműködve. A variálható raklapállvány a Dexion találmánya A Dexion az egyedi és hatékony raktárlogisztikai megoldások szakértője. A raktártechnológia terén szerzett sokéves tapasztalat és ügyfeleinkkel folytatott eszmecsere révén folyamatosan fejlesztjük és finomítjuk termékeinket műszaki, minőségi tulajdonságok és a kivitel terén egyaránt. A célunk mindazonáltal nem egy kész rendszer eladása, hanem Önnel együttműködve egy minden igényt pontosan kielégítő, könnyen alakítható, testreszabott raktározási megoldás kidolgozása. A Premierack raklapos tároló állvány rugalmasságával és széleskörű kiegészítőivel könnyen igazítható az Ön igényeihez és ezért a lehető legjobb megoldást kínálja statikus és dinamikus raklaptároláshoz. A Premierack könnyen kiegészíthető különféle eszközökkel. Hálós panelek segítségével máris dobozok vagy kisebb rakatok tárolására válik alkalmassá. Ezt leggyakrabban többszintes rendszerek esetén vagy a raklapállványba integrált kiszolgálógépekkel kombinálva alkalmazzák. 03

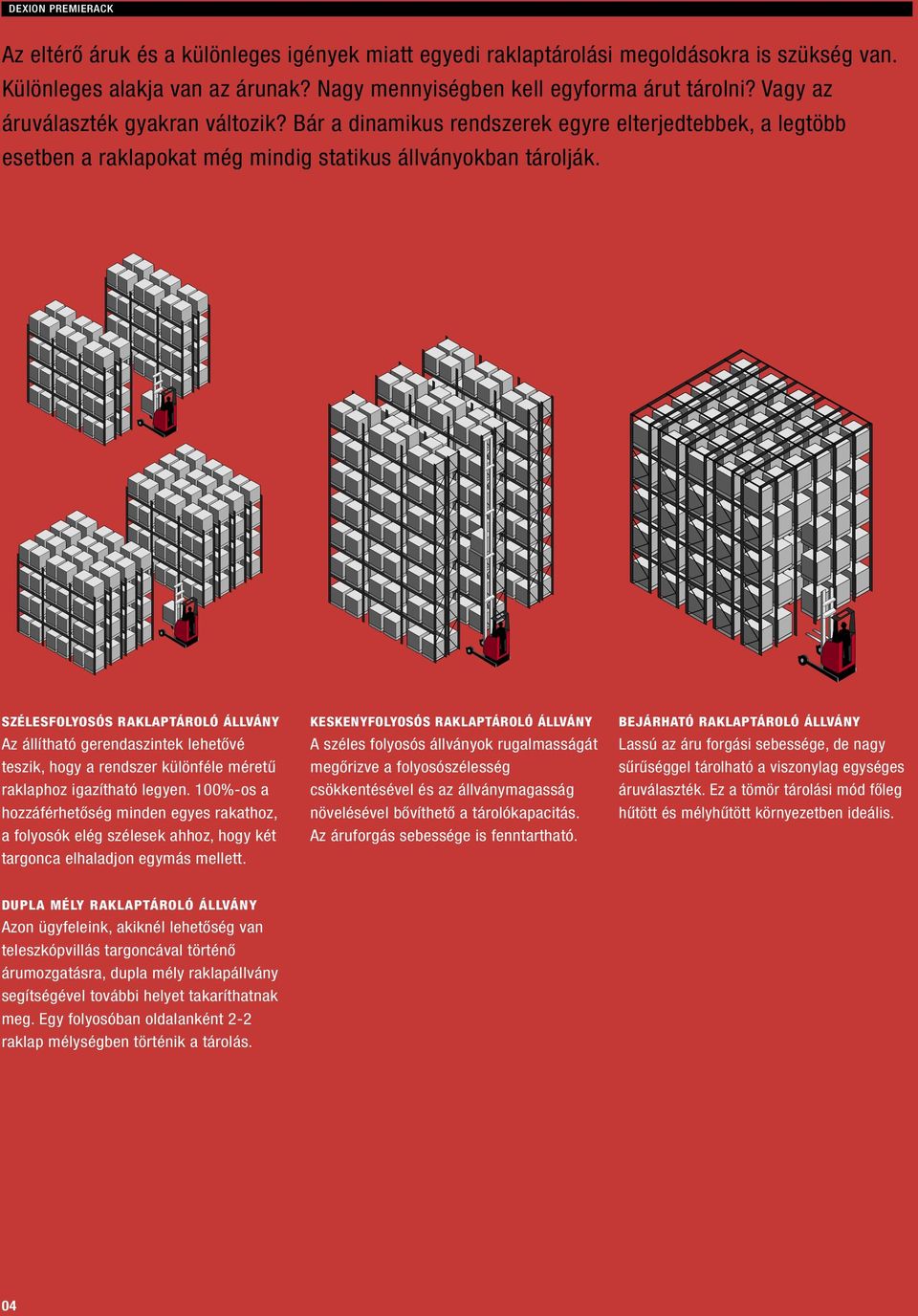

4 Az eltérő áruk és a különleges igények miatt egyedi raklaptárolási megoldásokra is szükség van. Különleges alakja van az árunak? Nagy mennyiségben kell egyforma árut tárolni? Vagy az áruválaszték gyakran változik? Bár a dinamikus rendszerek egyre elterjedtebbek, a legtöbb esetben a raklapokat még mindig statikus állványokban tárolják. Szélesfolyosós raklaptároló állvány Az állítható gerendaszintek lehetővé teszik, hogy a rendszer különféle méretű raklaphoz igazítható legyen. 100%-os a hozzáférhetőség minden egyes rakathoz, a folyosók elég szélesek ahhoz, hogy két targonca elhaladjon egymás mellett. Keskenyfolyosós raklaptároló állvány A széles folyosós állványok rugalmasságát megőrizve a folyosószélesség csökkentésével és az állványmagasság növelésével bővíthető a tárolókapacitás. Az áruforgás sebessége is fenntartható. Bejárható raklaptároló állvány Lassú az áru forgási sebessége, de nagy sűrűséggel tárolható a viszonylag egységes áruválaszték. Ez a tömör tárolási mód főleg hűtött és mélyhűtött környezetben ideális. Dupla mély raklaptároló állvány Azon ügyfeleink, akiknél lehetőség van teleszkópvillás targoncával történő árumozgatásra, dupla mély raklapállvány segítségével további helyet takaríthatnak meg. Egy folyosóban oldalanként 2-2 raklap mélységben történik a tárolás. 04

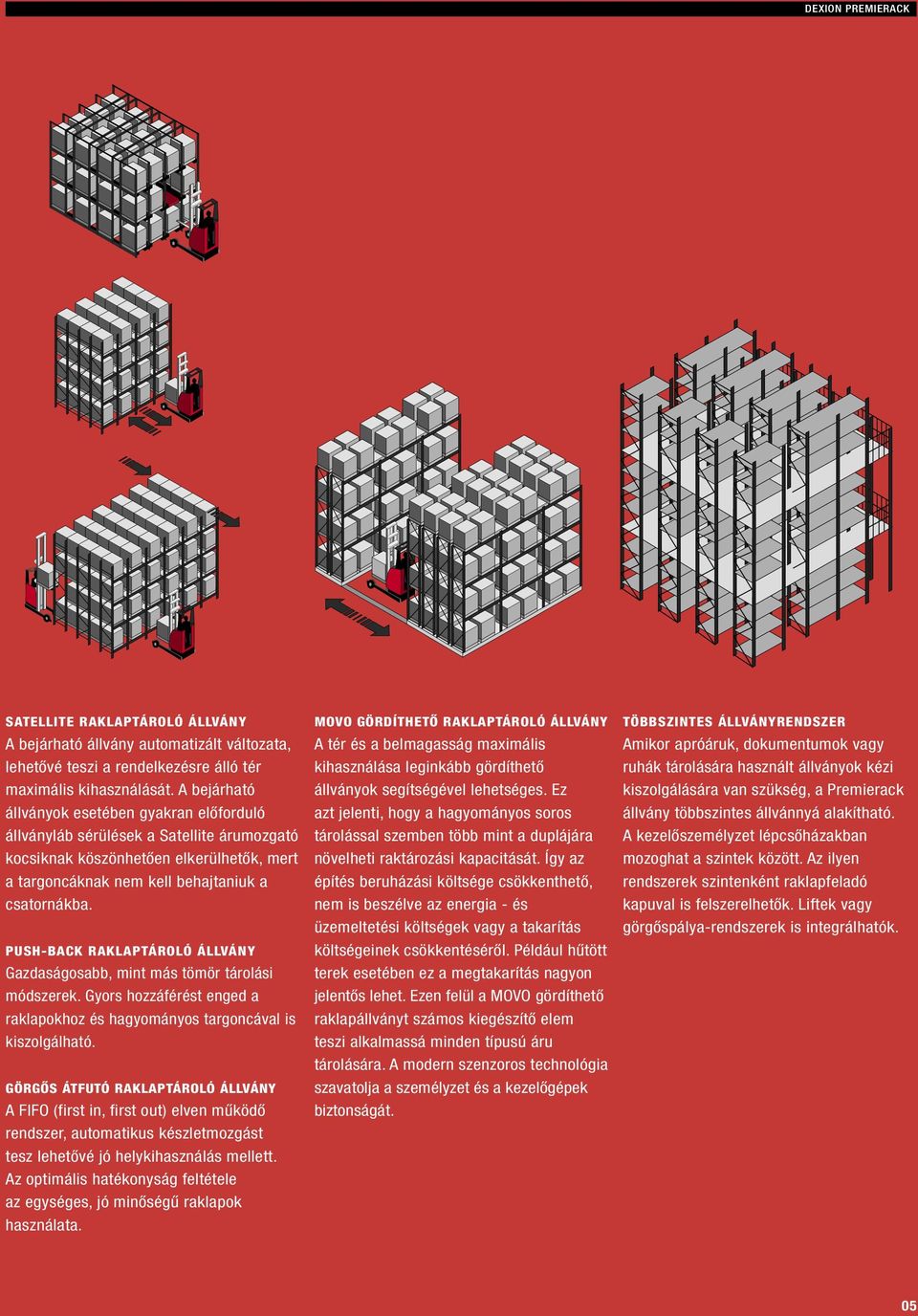

5 Satellite raklaptároló állvány A bejárható állvány automatizált változata, lehetővé teszi a rendelkezésre álló tér maximális kihasználását. A bejárható állványok esetében gyakran előforduló állványláb sérülések a Satellite árumozgató kocsiknak köszönhetően elkerülhetők, mert a targoncáknak nem kell behajtaniuk a csatornákba. Push-back raklaptároló állvány Gazdaságosabb, mint más tömör tárolási módszerek. Gyors hozzáférést enged a raklapokhoz és hagyományos targoncával is kiszolgálható. Görgős átfutó raklaptároló állvány A FIFO (first in, first out) elven működő rendszer, automatikus készletmozgást tesz lehetővé jó helykihasználás mellett. Az optimális hatékonyság feltétele az egységes, jó minőségű raklapok használata. MOVO gördíthető raklaptároló állvány A tér és a belmagasság maximális kihasználása leginkább gördíthető állványok segítségével lehetséges. Ez azt jelenti, hogy a hagyományos soros tárolással szemben több mint a duplájára növelheti raktározási kapacitását. Így az építés beruházási költsége csökkenthető, nem is beszélve az energia - és üzemeltetési költségek vagy a takarítás költségeinek csökkentéséről. Például hűtött terek esetében ez a megtakarítás nagyon jelentős lehet. Ezen felül a MOVO gördíthető raklapállványt számos kiegészítő elem teszi alkalmassá minden típusú áru tárolására. A modern szenzoros technológia szavatolja a személyzet és a kezelőgépek biztonságát. Többszintes állványrendszer Amikor apróáruk, dokumentumok vagy ruhák tárolására használt állványok kézi kiszolgálására van szükség, a Premierack állvány többszintes állvánnyá alakítható. A kezelőszemélyzet lépcsőházakban mozoghat a szintek között. Az ilyen rendszerek szintenként raklapfeladó kapuval is felszerelhetők. Liftek vagy görgőspálya-rendszerek is integrálhatók. 05

6 Szélesfolyosós raklaptároló állvány Dupla mély raklaptároló állvány A soros raklaptároló állvány a leggyakrabban alkalmazott megoldás. Egy vagy kétoldalas állványsorok futnak párhuzamosan egy-egy folyosóval elválasztva, melynek szélessége az ügyfél meglévő targoncájához igazítható: Dupla mély raklaptároló állvány esetén két dupla állvány kerül egymás mellé, kiszolgálásához speciális (pl. teleszkópos villával felszerelt) targoncára van szükség. 100%-os a hozzáférhetőség minden egyes rakathoz. Sokoldalúság a gerendaszintek állíthatóak, lehetővé téve a rendszer különféle méretű raklaphoz történő igazítását, így optimalizálva a helykihasználást. Hagyományos targoncával kiszolgálható költséghatékony. Könnyen telepíthető és áthelyezhető. Jó kitöltési tényező. A rendelkezésre álló terület nagyobb hányadát lehet tárolásra használni a kevesebb folyosó miatt. Gyors áruforgás esetén nem praktikus, az utoljára betárolt rakathoz lehet először hozzáférni. Kevesebb utat kell megtenni a targoncával. Nagyobb tárolókapacitás. Jobb helykihasználás. Szélesfolyosós raklaptárolás Dupla mély raklaptárolás Tárolórendszer teljesítménye Soros raklaptároló állvány Dupla mély raklaptároló állvány Terület-kihasználás 50% 70% Magasság-kihasználás 70% 70% Hozzáférés sebessége 80% 60% Egyes rakatok hozzáférhetősége 100% 50% Kitöltési tényező 90% 70% Árukészlet forgása 60% 40% Egyszerű kezelés és irányítás 60% 60% Különleges kiszolgáló-berendezés Nem Igen Egyszerű áthelyezhetőség 100% 100% Állíthatóság 100% 100% 06

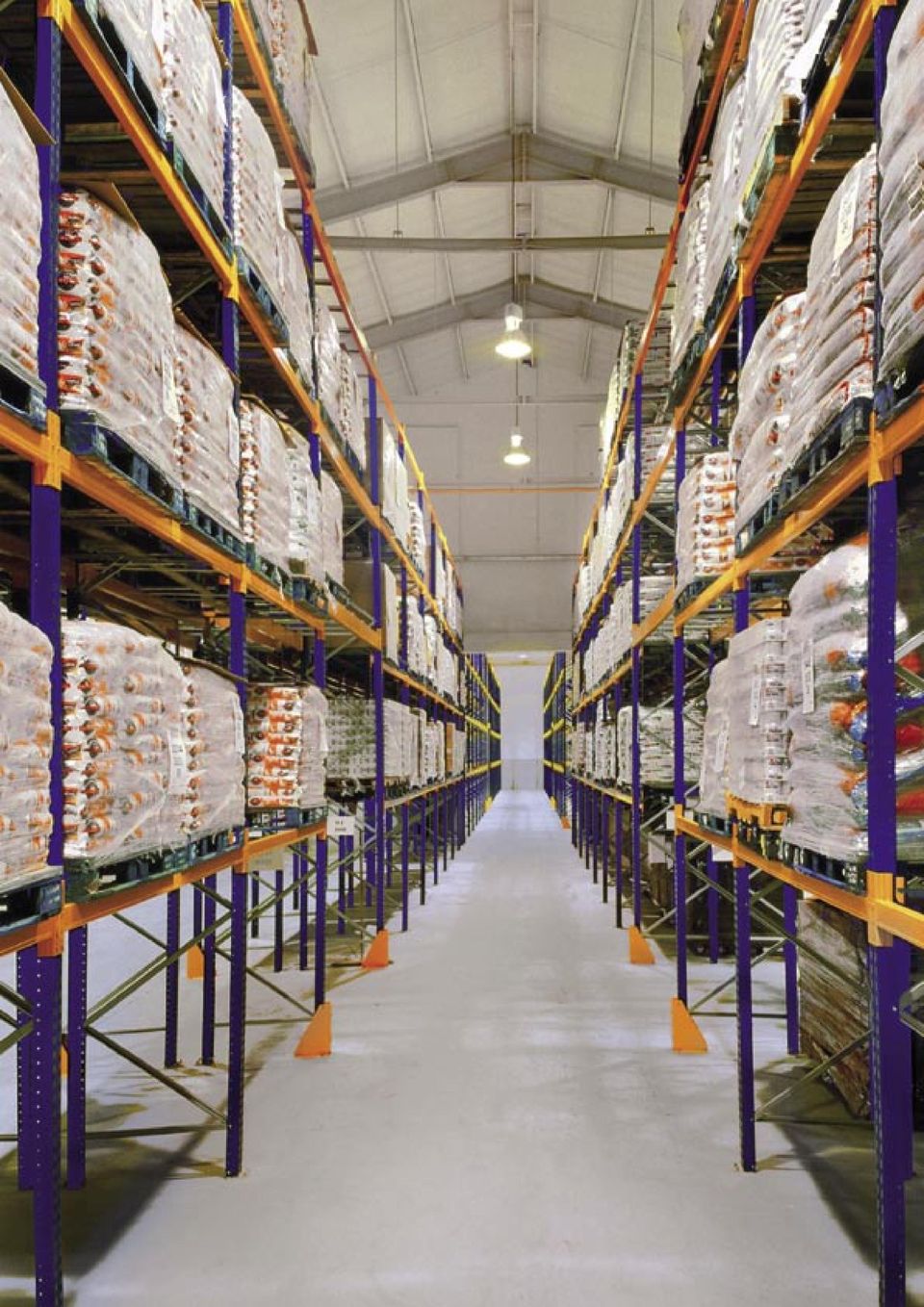

7 dexion dynamische systeme 07

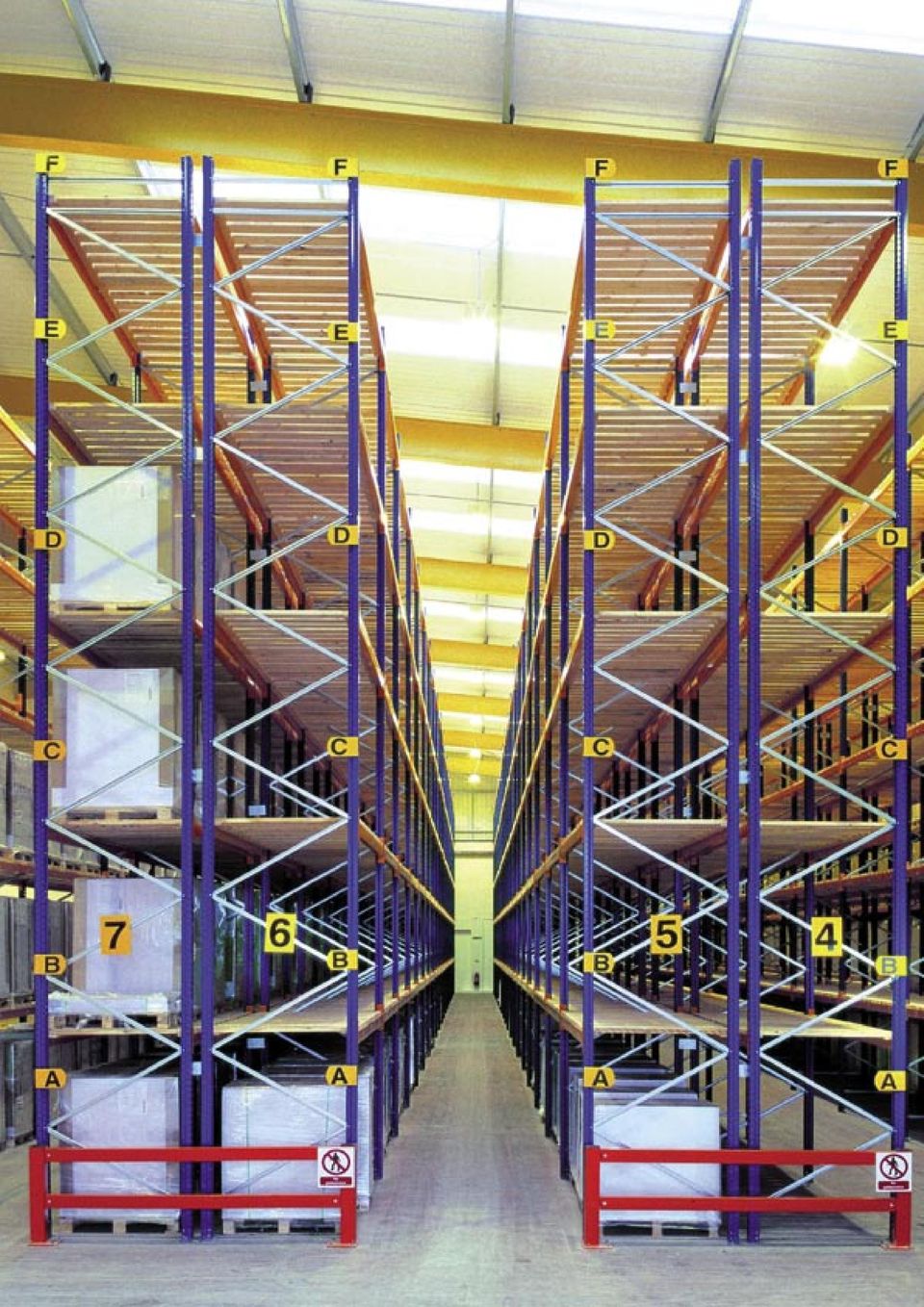

8 Keskenyfolyosós raklaptároló állvány A keskenyfolyosós raklaptároló állvány a hagyományos raklapállvány alkatrészeiből épül fel, de az állványsorok jóval közelebb kerülnek egymáshoz, így kevesebb hasznos helyet veszít a folyosók miatt. A rakatok nagyobb magasságban tárolhatóak, így kihasználható a teljes rendelkezésre álló belmagasság. A raklapok speciális gépek alkalmazásával mozgathatók, amelyek a szűk folyosóban targoncavezető sínek segítségével vagy induktív megvezetéssel közlekednek. 100%-os a hozzáférhetőség minden egyes rakathoz. Maximális helykihasználás, sűrűség és hatékonyság. Speciális, keskenyfolyosós targoncával lehet dolgozni a szűk folyosóban. Hatékonyabb helykihasználás. A speciális targonca magasabb költsége gyakran megtérül a hatékonyabb helykihasználásnak köszönhetően. Jó kitöltési tényező. Keskenyfolyosós raklaptárolás Tárolórendszer teljesítménye Keskeny folyosós raklaptároló állvány Terület-kihasználás 60% Magasság-kihasználás 80% Hozzáférés sebessége 80% Egyes rakatok hozzáférhetősége 100% Kitöltési tényező 90% Árukészlet forgása 60% Keskenyfolyosós targonca működés közben. A kezelő felemelkedik a fülkével és a rakattal együtt. Az állványok közé vezetősín vagy elektromos targoncavezető kerül. Egyszerű kezelés és irányítás 60% Különleges kiszolgáló-berendezés Igen Egyszerű áthelyezhetőség 100% Állíthatóság 80% 08

9 09

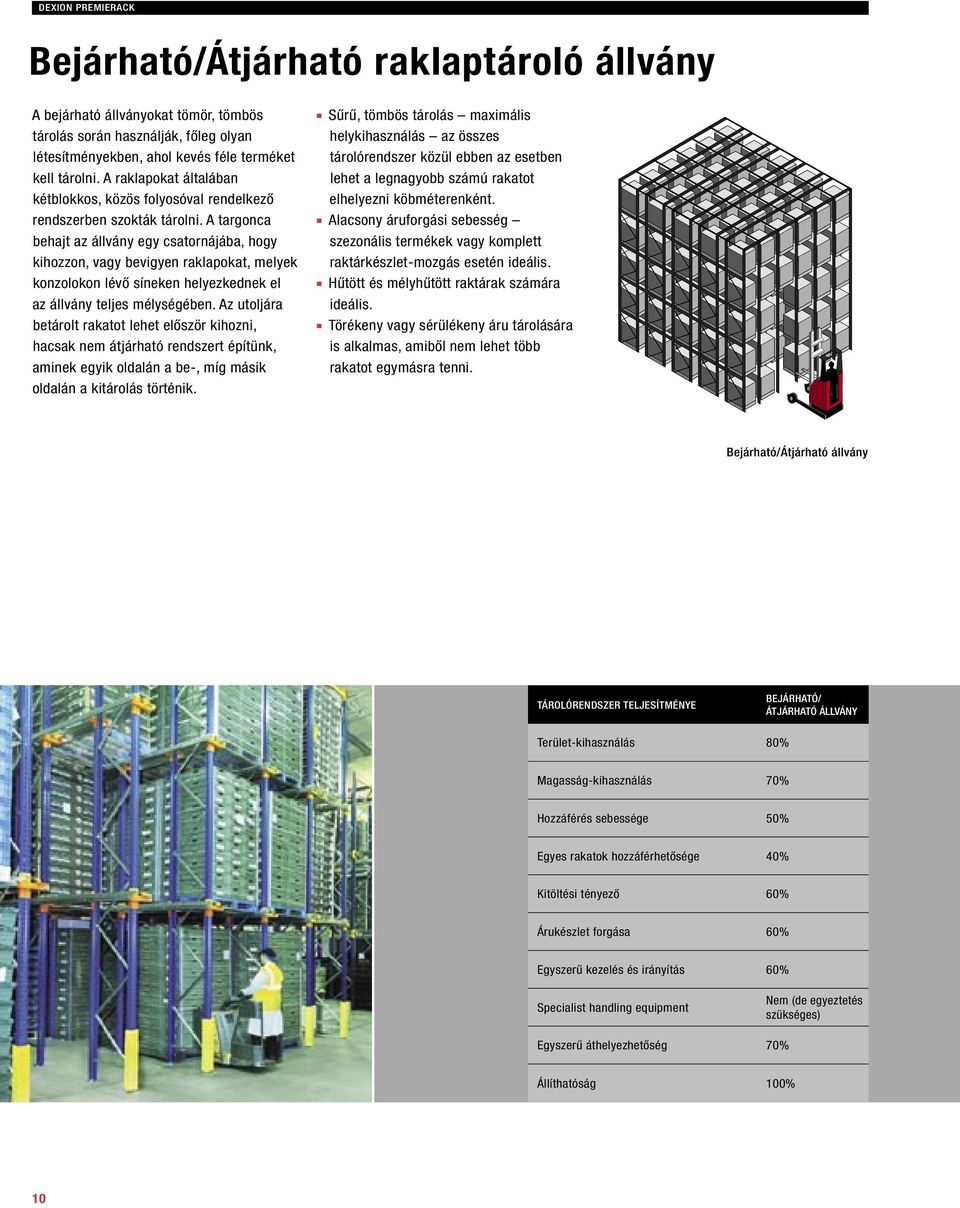

10 Bejárható/Átjárható raklaptároló állvány A bejárható állványokat tömör, tömbös tárolás során használják, főleg olyan létesítményekben, ahol kevés féle terméket kell tárolni. A raklapokat általában kétblokkos, közös folyosóval rendelkező rendszerben szokták tárolni. A targonca behajt az állvány egy csatornájába, hogy kihozzon, vagy bevigyen raklapokat, melyek konzolokon lévő síneken helyezkednek el az állvány teljes mélységében. Az utoljára betárolt rakatot lehet először kihozni, hacsak nem átjárható rendszert építünk, aminek egyik oldalán a be-, míg másik oldalán a kitárolás történik. Sűrű, tömbös tárolás maximális helykihasználás az összes tárolórendszer közül ebben az esetben lehet a legnagyobb számú rakatot elhelyezni köbméterenként. Alacsony áruforgási sebesség szezonális termékek vagy komplett raktárkészlet-mozgás esetén ideális. Hűtött és mélyhűtött raktárak számára ideális. Törékeny vagy sérülékeny áru tárolására is alkalmas, amiből nem lehet több rakatot egymásra tenni. Bejárható/Átjárható állvány Tárolórendszer teljesítménye Bejárható/ Átjárható állvány Terület-kihasználás 80% Magasság-kihasználás 70% Hozzáférés sebessége 50% Egyes rakatok hozzáférhetősége 40% Kitöltési tényező 60% Árukészlet forgása 60% Egyszerű kezelés és irányítás 60% Specialist handling equipment Nem (de egyeztetés szükséges) Egyszerű áthelyezhetőség 70% Állíthatóság 100% 10

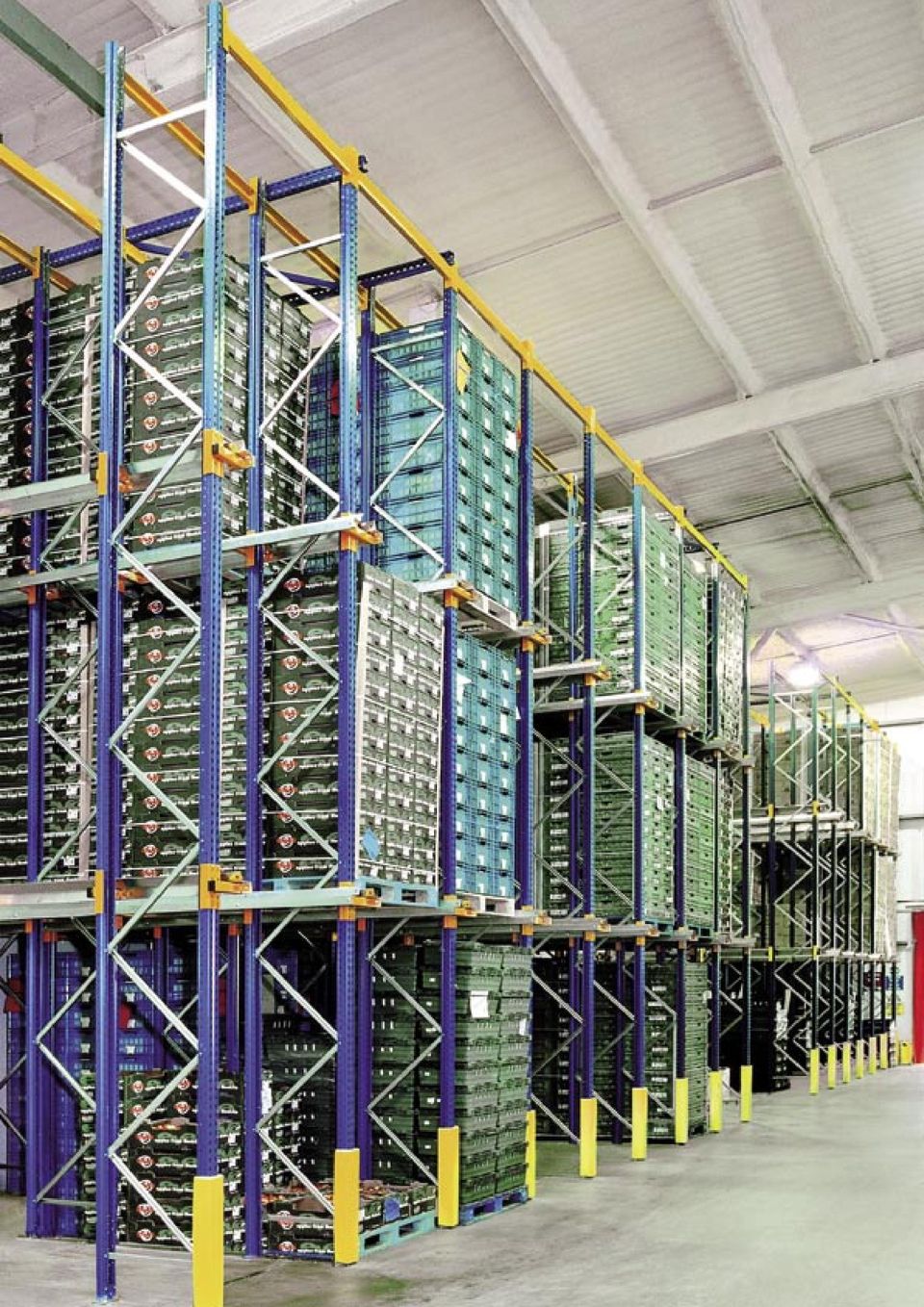

11 11

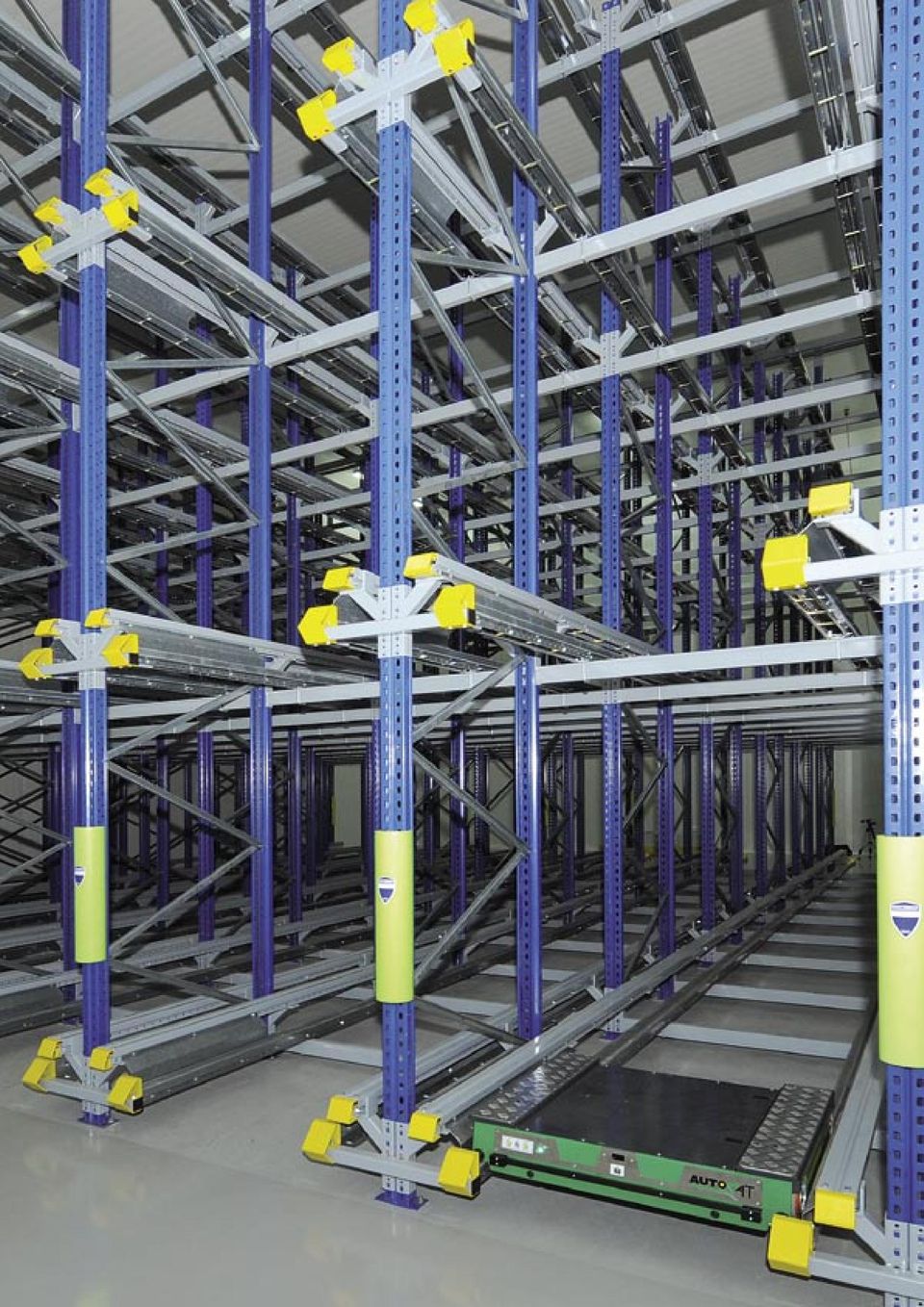

12 Satellite tárolórendszer A Satellite tárolórendszer a bejárható állvány automatizált változata, lehetővé teszi a rendelkezésre álló tér maximális kihasználását. Egy hagyományos bejárható rendszerbe történő behajtás magas képzettséget, tapasztalatot, koncentrációt és időt igényel, és közben esetleg megsérülhet az áru vagy az állvány szerkezete. A DEXION AUTOSAT lehetővé teszi, hogy az állványba történő behajtás nélkül, egy távirányító segítségével vezéreljük a rendszert. A hagyományos tömbös tárolórendszerhez képest gyorsabb árumozgás. Jobb kitöltési tényező. A rakatok közötti hely precízen alakítható. FIFO vagy LIFO működtetés. Hűtött és mélyhűtött környezetben is használható. Nincs szükség speciális kiszolgálóberendezésre. Automatikus kikapcsolás az akkumulátor élettartamának növelése érdekében. Könnyű kezelés és karbantartás. Az állvány mélysége nem korlátozott. Satellite tárolórendszer Tárolórendszer teljesítménye Satellite tárolórendszer Terület-kihasználás 80% Magasság-kihasználás 70% Hozzáférés sebessége 80% Egyes rakatok hozzáférhetősége 60% Kitöltési tényező 80% Árukészlet forgása 100% Automata FIFO Igen Különleges kiszolgáló-berendezés Nem Egyszerű áthelyezhetőség 70% Állíthatóság 80% 12

13 13

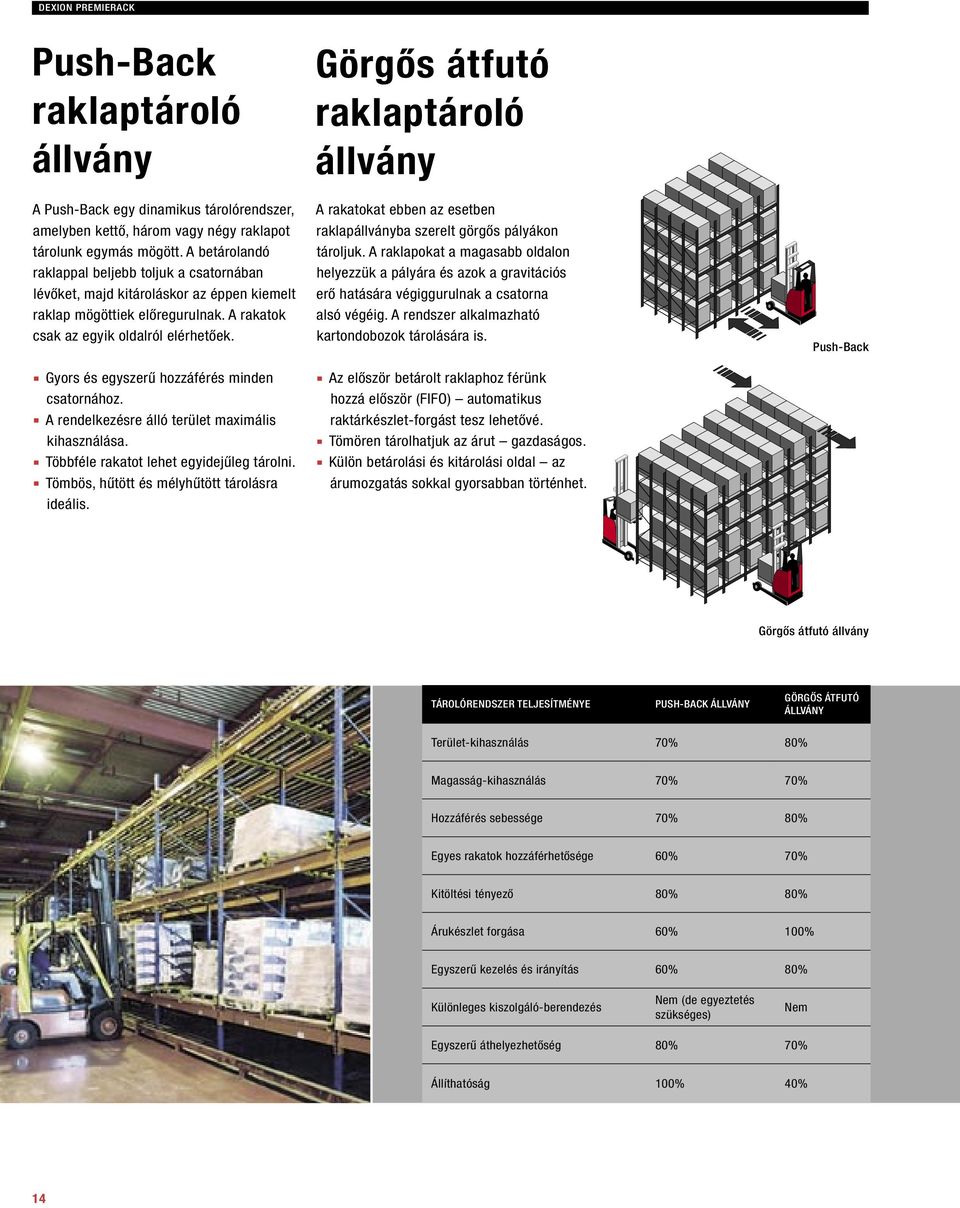

14 Push-Back raklaptároló állvány A Push-Back egy dinamikus tárolórendszer, amelyben kettő, három vagy négy raklapot tárolunk egymás mögött. A betárolandó raklappal beljebb toljuk a csatornában lévőket, majd kitároláskor az éppen kiemelt raklap mögöttiek előregurulnak. A rakatok csak az egyik oldalról elérhetőek. Gyors és egyszerű hozzáférés minden csatornához. A rendelkezésre álló terület maximális kihasználása. Többféle rakatot lehet egyidejűleg tárolni. Tömbös, hűtött és mélyhűtött tárolásra ideális. Görgős átfutó raklaptároló állvány A rakatokat ebben az esetben raklapállványba szerelt görgős pályákon tároljuk. A raklapokat a magasabb oldalon helyezzük a pályára és azok a gravitációs erő hatására végiggurulnak a csatorna alsó végéig. A rendszer alkalmazható kartondobozok tárolására is. Az először betárolt raklaphoz férünk hozzá először (FIFO) automatikus raktárkészlet-forgást tesz lehetővé. Tömören tárolhatjuk az árut gazdaságos. Külön betárolási és kitárolási oldal az árumozgatás sokkal gyorsabban történhet. Push-Back állvány Görgős átfutó állvány Tárolórendszer TELJESÍTMÉNYE Push-Back állvány Görgős átfutó állvány Terület-kihasználás 70% 80% Magasság-kihasználás 70% 70% Hozzáférés sebessége 70% 80% Egyes rakatok hozzáférhetősége 60% 70% Kitöltési tényező 80% 80% Árukészlet forgása 60% 100% Egyszerű kezelés és irányítás 60% 80% Különleges kiszolgáló-berendezés Nem (de egyeztetés szükséges) Nem Egyszerű áthelyezhetőség 80% 70% Állíthatóság 100% 40% 14

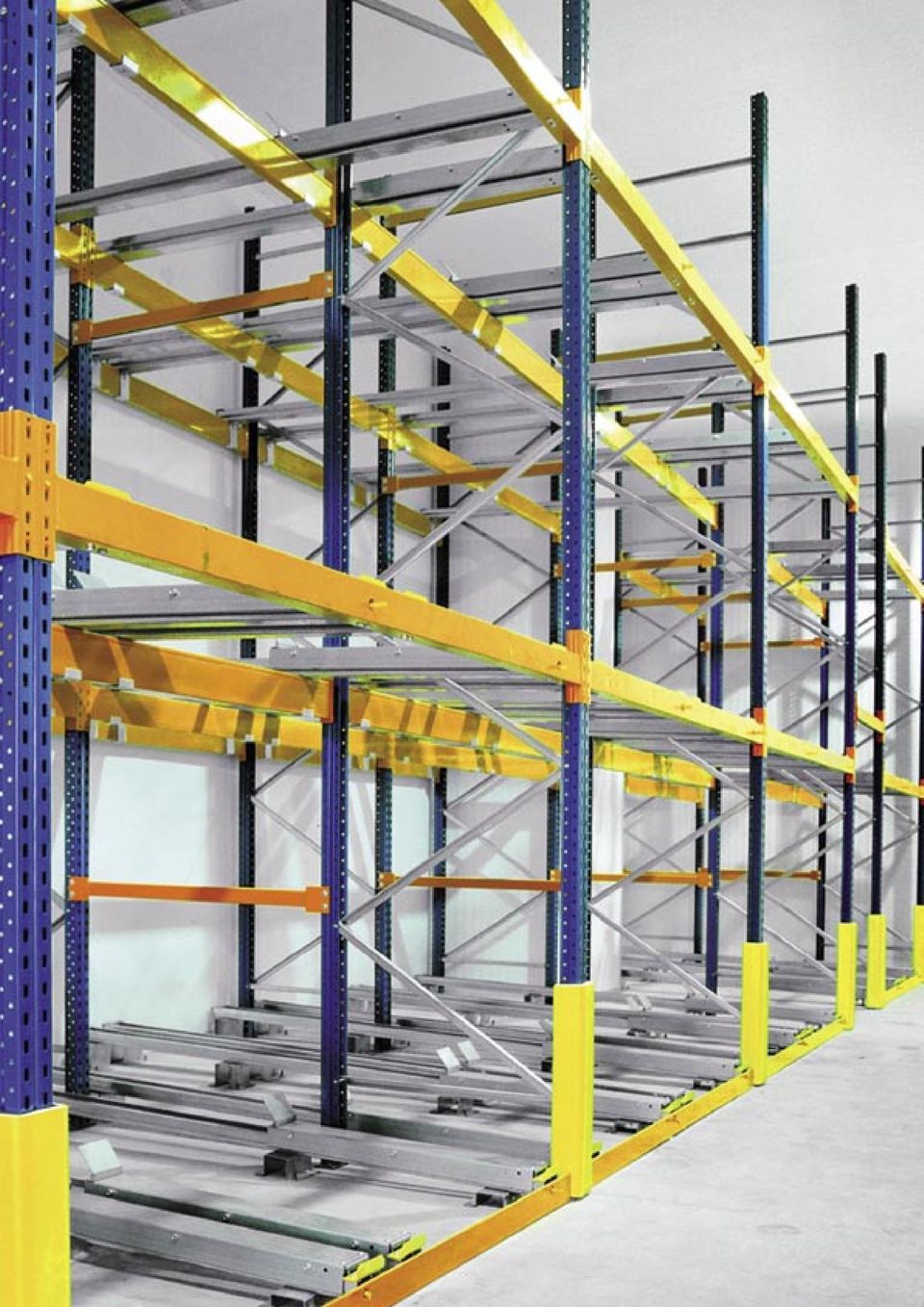

15 15

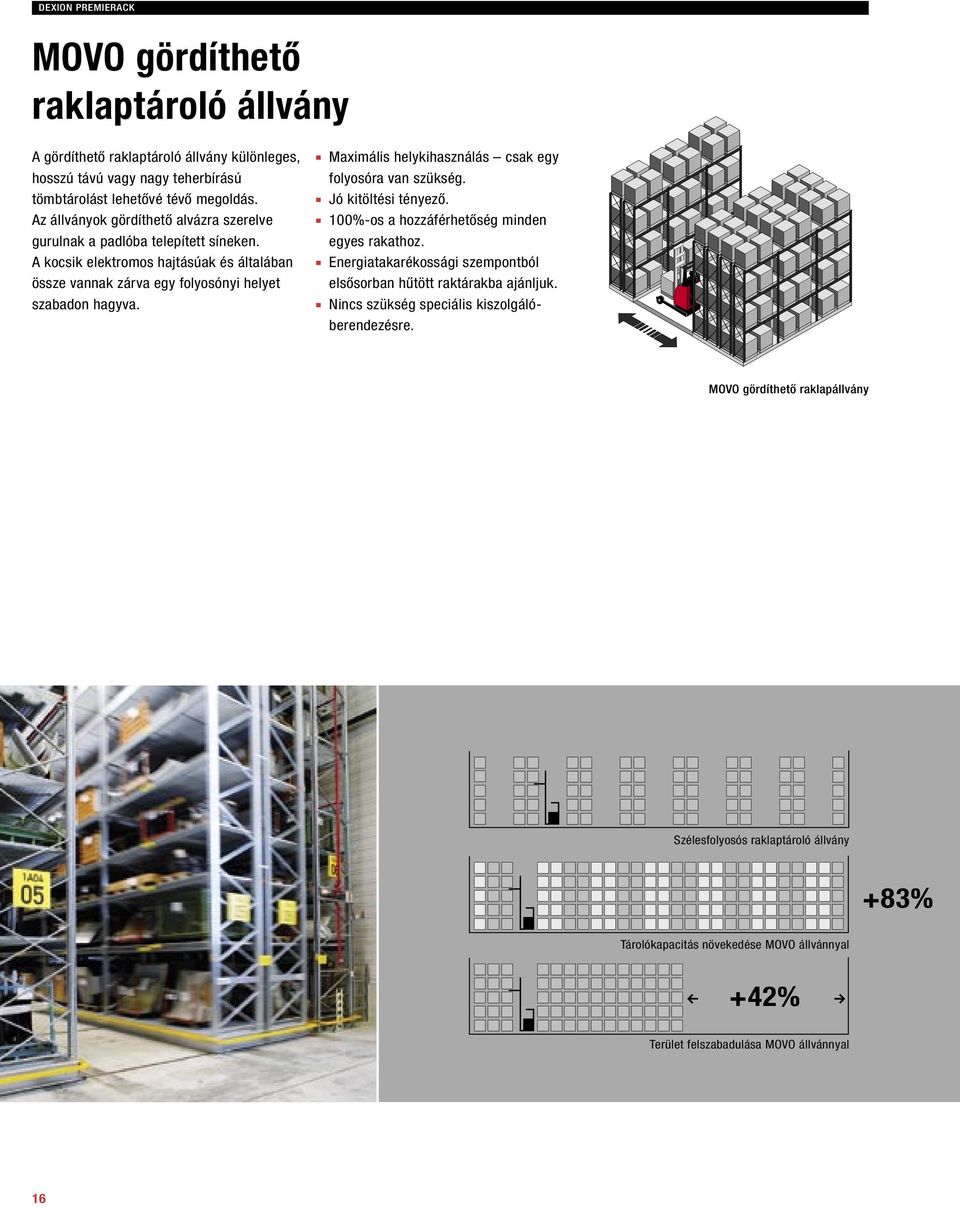

16 MOVO gördíthető raklaptároló állvány A gördíthető raklaptároló állvány különleges, hosszú távú vagy nagy teherbírású tömbtárolást lehetővé tévő megoldás. Az állványok gördíthető alvázra szerelve gurulnak a padlóba telepített síneken. A kocsik elektromos hajtásúak és általában össze vannak zárva egy folyosónyi helyet szabadon hagyva. Maximális helykihasználás csak egy folyosóra van szükség. Jó kitöltési tényező. 100%-os a hozzáférhetőség minden egyes rakathoz. Energiatakarékossági szempontból elsősorban hűtött raktárakba ajánljuk. Nincs szükség speciális kiszolgálóberendezésre. MOVO gördíthető raklapállvány Szélesfolyosós raklaptároló állvány +83% Tárolókapacitás növekedése MOVO állvánnyal +42% Terület felszabadulása MOVO állvánnyal 16

17 17

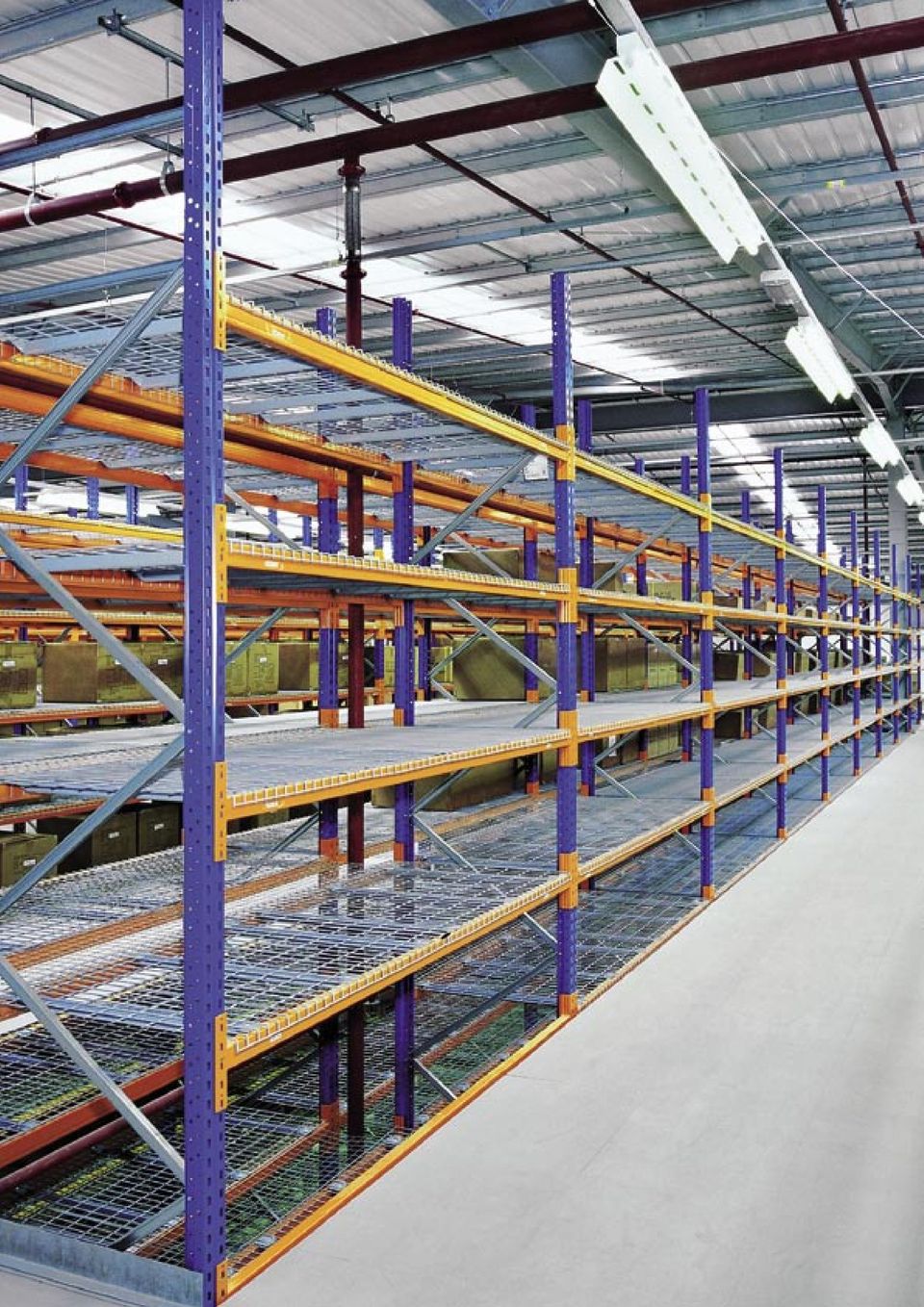

18 Többszintes állvány A Dexion raklapállványból épített többszintes rendszerben járószintek kerülnek kialakításra, lehetővé téve a személyi közlekedést és árumozgatást a polcok között. Ideális többféle, eltérően csomagolt áru tárolására valamint kézzel történő kezelésére és maximálisan kihasználható a rendelkezésre álló belmagasság. Megnövelhető a tér kihasználása gazdaságos. Többféle tárolási igény kielégíthető. Ideális archiválásra. Kézi árukezelés, komissiózás. Automatikus raktárkiszolgáló berendezéssel is üzemeltethető. Többszintes állvány Amikor apróáruk, dokumentumok vagy ruhák tárolására használt állványok kézi kiszolgálására van szükség, a Premierack állvány lépcsőházzal és járószintekkel kombinálható. Az ilyen rendszerek szintenként raklapfeladó kapuval is felszerelhetők. A tárolószintek rácsos-, lemez- vagy pozdorjapolcokkal kiegészítve dobozok vagy akár csomagolás nélküli termékek tárolását is lehetővé teszik. 18

19 19

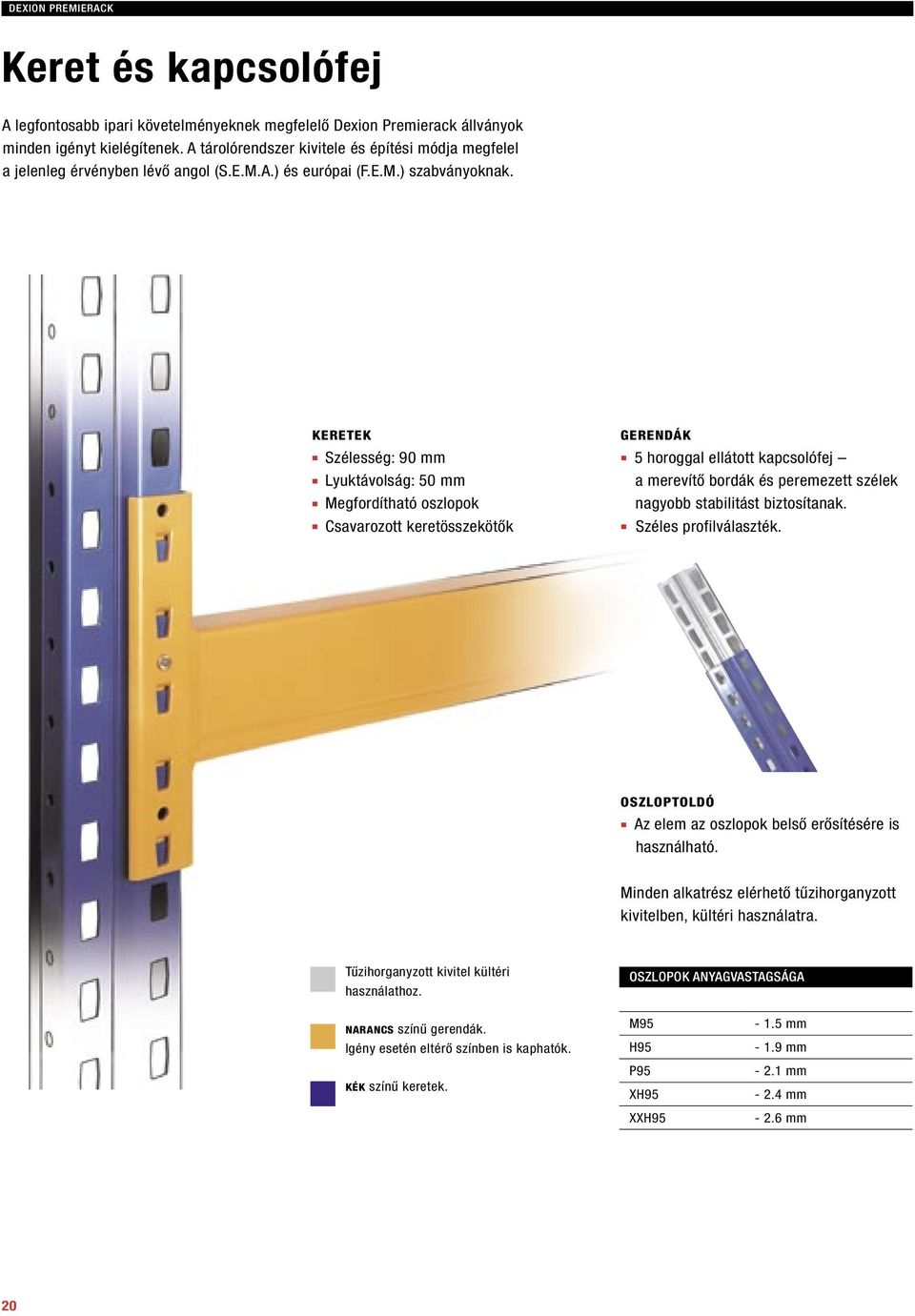

20 Keret és kapcsolófej A legfontosabb ipari követelményeknek megfelelő Dexion Premierack állványok minden igényt kielégítenek. A tárolórendszer kivitele és építési módja megfelel a jelenleg érvényben lévő angol (S.E.M.A.) és európai (F.E.M.) szabványoknak. Keretek Szélesség: 90 mm Lyuktávolság: 50 mm Megfordítható oszlopok Csavarozott keretösszekötők Gerendák 5 horoggal ellátott kapcsolófej a merevítő bordák és peremezett szélek nagyobb stabilitást biztosítanak. Széles profilválaszték. Oszloptoldó Az elem az oszlopok belső erősítésére is használható. Minden alkatrész elérhető tűzihorganyzott kivitelben, kültéri használatra. Tűzihorganyzott kivitel kültéri használathoz. Oszlopok anyagvastagsága Narancs színű gerendák. Igény esetén eltérő színben is kaphatók. Kék színű keretek. M95 H95 P95 XH95 XXH mm mm mm mm mm 20

21 Gerendaprofilok Lépcsős gerendák 2 standard mélységű süllyesztéssel kaphatók. Eltérő mélység igény esetén. Nyitott gerendák Egy standard típus kapható. Eltérő magasság igény esetén. Zárt gerendák Többféle magasságban állnak rendelkezésre, a teherbírásnak megfelelően. A zárt gerendák 1,5 mm (X) és 1,78 mm (B) anyagvastagsággal készülnek. Standard magasság Standard magasság Standard magasság mm 60PN 60 mm 80 X 80 mm mm 92 X 92 mm 105 X 105 mm 114 X 114 mm 127 X 127 mm 140 X 140 mm 140 B 140 mm 155 B 155 mm 21

22 Kiegészítők Polcpanel: Lépcsős gerendára helyezve összefüggő tároló felületet kapunk az állványon belül. Rácsos polc: Elősegíti a tárolt áru szellőzését és sprinklerrel felszerelt állványokban is használható. Egyedi méretben készül, rendelhető lépcsős és zárt gerendához való kivitelben. Emelt keresztgerenda: Az emelt keresztgerenda segítségével könnyen letehetőek és felvehetőek sima aljú rakományok. Pozdorjapolc: Gazdaságos és nagyteherbírású polc, ideális archiválási célokra valamint apróáru tárolására. Keresztgerenda: Zárt gerendákra helyezve kiegészítő alátámasztásként szolgál a gyengébb raklapokhoz. Elérhető pozdorjalapot rögzítő kivitelben is. Rakatvezető keresztgerenda: Segít helyére igazítani a raklapot, vagy használható rácsos kalodák vagy egyéb, talppal ellátott rakatok tárolására. Hordótároló: Hordók vízszintes tárolására alkalmas, zárt kivitelű gerendákra illeszkedik. Lemeztekercs tároló: Zárt gerendára helyezve tárolható rajta drót- vagy lemeztekercs. Raklaptároló sín: Horganyzott, L-profilú acél kiegészítő, segítségével egyedi raklapok is könnyen és pontosan betárolhatóak. 22

23 Ikresítő: Segítségével a nagyobb stabilitás érdekében összeköthetők az egymásnak háttal felállított állványsorok. Fali rögzítő: Segítségével a nagyobb stabilitás érdekében az állványok az épület falához vagy oszlopához rögzíthetőek. Keretvédő: Az állványsorok nagyobb targoncaforgalmú, főfolyosó felőli végén használandó biztonsági elem, ellenáll a nagyobb erejű ütközéseknek is. U-alakú oszlopvédő: Egy darab acéllemezből hajlított, hagyományos kivitel. Sarokvédő: Szintén egy darab acéllemezből készül, állványsorok végeire ajánlott. Műanyag oszlopvédő: Félig rugalmas, sárga színű műanyagból készül, pántok segítségével közvetlenül az oszlopra rögzíthető. További megoldások Kültéri felhasználás Függőleges szálanyag tároló Kábeldob tároló 23
