Kábelhiba-keresés, vizsgálat és diagnosztika, egy moduláris felépítésű rendszerrel

Átírás

1 Variant Kábelhiba-keresés, vizsgálat és diagnosztika, egy moduláris felépítésű rendszerrel Variant Moduláris, később is bővíthető felépítés Megbízható rendszerfelépítés easygo kezelőfelület ARM -multishot előbehatárolási módszer Nagyteljesítményű, 0,1 Hz-es VLF-vizsgálat 18 µf-ig Saját áramellátás, Li-ion akkumulátorral

2 Variant a Megger sokoldalú rendszere Az új Variant-rendszerrel a Megger cég egy teljesen felszerelt mérőhelyet kínál minden előírásszerű, akár 33 kv-os, vagy magasabb feszültségszintű PVC-, PE-, XLPE-, és papírkábeleken végzett feszültségvizsgálathoz és hibahely-kereséshez. A Variant-rendszer fejlesztésekor a megbízhatóság és a mindig rendelkezésre állás volt a legfontosabb szempont: A rendszer további fontos előnye az egyszerű szerviz és a gyors karbantartás. A nehezebb készülékek könnyen kihúzhatók a helyükről. Az elektronikus egységek úgy vannak elhelyezve, hogy a vizsgálatok, kalibrálások egyszerűen, a kezelőtérből elvégezhetőek legyenek. Modulokból álló, ezáltal mindig rendelkezésre álló rendszer easygo kezelőfelület, és bővített, haladó szintű felület gyakorlottabb felhasználóknak Vészüzemmód a rendszervezérlés meghibásodása esetén 02 Variant

3 A rendszer alkotóelemei A rendszert az alábbi fontosabb egységek alkotják: NSF rendszervezérlő, üzemmód-kapcsolóval, fázisválasztó-kapcsolóval és biztonsági rendszerrel 1 Teleflex VX ARM -multishot-technológiával 2 SWG 1750 lökésgerjesztő generátor BPS nagyfeszültségű kezelőegység 3 4 ARM 300 ARM -szűrő 5 MFM 10 köpenyhiba-kereső/vizsgáló rendszer 6 FLG 200 hangfrekvenciás generátor 7 Ergonómikus munkahely íróasztallal, forgószékkel és fiókos szekrénnyel Variant 03

4 Rendszerleírás Rendszervezérlés A Variant-rendszer lelke az NSF-vezérlőegység, ami a mérőrendszer biztos és könnyű kezelését teszi lehetővé. Az NSF egy egy-, vagy háromfázisú készülékválasztó kapcsolóból, valamint egy kezelő/kijelző-modulból áll. A TFT-színes kijelzőn az összes rendszer-, állapot-, és biztonsági információ jól áttekinthetően jelenik meg. Ezen túlmenően az NSF ellenőriz minden, biztonsági szempontból fontos paramétert. A Variant két üzemmódot biztosít a kezelő számára: Az easygo -módban a rendszer javasolja a következő lépést, a kevésbé jártas felhasználók számára is sikeres méréseket lehetővé téve. Linux operációs rendszer Az integrált Recovery-rendszer, a mérési adatok elkülönített memóriája, illetve programok garantálják a mérőrendszer teljes élettartama alatt a biztos és megbízható munkavégzést. A Linux operációs rendszerre felépítésének köszönhetően mindig számítani lehet, és karbantartást sem igényel. Nincsenek vírusok, nincs defragmentáció, nincsen szükség drága vírusirtó programokra, és nincsenek egyéb költségek, licence-díjak sem. Az operációs rendszer moduláris felépítése miatt az adott számítógép teljesítményéhez illeszthető. A haladó szintű üzemmód a már gyakorlattal rendelkezők számára ajánlott. Ezzel a móddal csökkenteni lehet a méréssel eltöltött időt. Vészüzemmód A vezérlés kiesése esetén is az összes fontos mérési mód elérhető a vészüzemmódban. 04 Variant

5 A biztonsági koncepció A Variant egyik fontos alkotóeleme a biztonsági rendszer, amely az összes, biztonsági szempontból fontos paramétert felügyeli. Az egyedülálló kisütő-, és földelőmodul, aminek az aktuális üzemállapota a kezelőtérből is látható. A biztonsági leválasztótranszformátor zavarmentes üzemeltetést biztosít. A rendszer az alábbiakat felügyeli: Hurokellenállás: üzemi-föld az állomás- földhöz, segéd-föld az állomás-földhöz Lépésfeszültség: föld a gépjármű karosszériájához Gyors feszültség-növekedés Hátsó ajtó-kapcsolók Biztonsági, kulcsos kapcsoló Vészkapcsoló belső/külső (EN 50191) Variant A BGI 891 és a VDE 0104 előírásainak megfelelő biztonsági egység 05

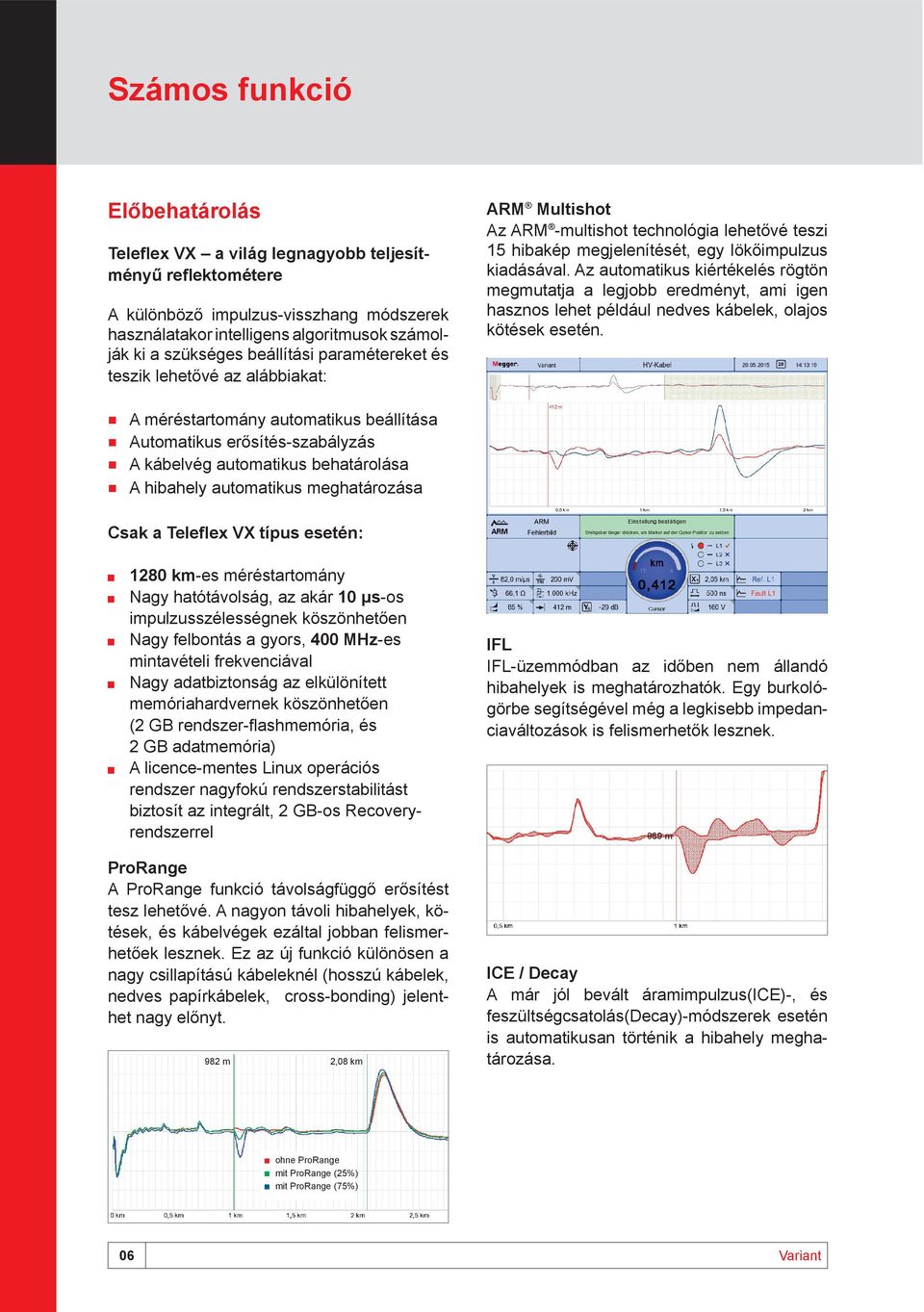

6 Számos funkció Előbehatárolás Teleflex VX a világ legnagyobb teljesítményű reflektométere A különböző impulzus-visszhang módszerek használatakor intelligens algoritmusok számolják ki a szükséges beállítási paramétereket és teszik lehetővé az alábbiakat: ARM Multishot Az ARM -multishot technológia lehetővé teszi 15 hibakép megjelenítését, egy lökőimpulzus kiadásával. Az automatikus kiértékelés rögtön megmutatja a legjobb eredményt, ami igen hasznos lehet például nedves kábelek, olajos kötések esetén. A méréstartomány automatikus beállítása Automatikus erősítés-szabályzás A kábelvég automatikus behatárolása A hibahely automatikus meghatározása Csak a Teleflex VX típus esetén: 1280 km-es méréstartomány Nagy hatótávolság, az akár 10 μs-os impulzusszélességnek köszönhetően Nagy felbontás a gyors, 400 MHz-es mintavételi frekvenciával Nagy adatbiztonság az elkülönített memóriahardvernek köszönhetően (2 GB rendszer-flashmemória, és 2 GB adatmemória) A licence-mentes Linux operációs rendszer nagyfokú rendszerstabilitást biztosít az integrált, 2 GB-os Recoveryrendszerrel ProRange A ProRange funkció távolságfüggő erősítést tesz lehetővé. A nagyon távoli hibahelyek, kötések, és kábelvégek ezáltal jobban felismerhetőek lesznek. Ez az új funkció különösen a nagy csillapítású kábeleknél (hosszú kábelek, nedves papírkábelek, cross-bonding) jelenthet nagy előnyt. 982 m 2,08 km IFL IFL-üzemmódban az időben nem állandó hibahelyek is meghatározhatók. Egy burkológörbe segítségével még a legkisebb impedanciaváltozások is felismerhetők lesznek. 989 m ICE / Decay A már jól bevált áramimpulzus(ice)-, és feszültségcsatolás(decay)-módszerek esetén is automatikusan történik a hibahely meghatározása. ohne ProRange mit ProRange (25%) mit ProRange (75%) 06 Variant

7 Utóbehatárolás A nagyohmikus és az időben nem állandó hibahelyeket akusztikusan lehet pontosan behatárolni. A nagy lökőenergia, valamint a 8, 16, és 32 kv-os, szabályozható feszültségszintek a kis- és középfeszültségű hálózatok által támasztott minden előírásnak megfelelnek. A lökésgerjesztő generátor az igényeknek megfelelően állítható össze. Maximálisan akár J lökőenergia is rendelkezésre állhat, illetve további feszültségszintek is lehetségesek. A digiphone + lökőhullámvevő speciális, digitális szűrői nagymértékben kiszűrik a zavaró, külső zajokat. A kezelőnek a forgógombbal csak a fejhallgató hangerősségét kell beállítania. Minden további paramétert a digiphone + automatikusan meghatároz és beállít. Legfontosabb jellemzők: BNR a háttérzaj-elnyomás funkció kellő csendet, ezáltal zavarmentes mérést biztosít, csak az átütési zajt hallhatóvá téve. APM automatikus fejhallgató kikapcsolás funkció kikapcsolja a fejhallgatót, a szenzor fogantyújához közelítve, majd visszakapcsolja a hangot a fogantyút elengedve. Vagyis kímélni lehet a fület! Nyomvonal-kijelzés megmutatja a szenzor helyzetét, a nyomvonalhoz képest. A beépített hangfrekvenciás berendezés nyomvonalkereséshez, valamint kábelhibák pontos behatárolásához egyaránt használható. A nagyteljesítményű FLG 200 típusú hangfrekvenciás generátor jellemzői: maximum 200 W adóteljesítmény, szabadalmaztatott SignalSelect módszer, valamint kapacitív lépésfeszültség üzemmód. Az FLE 10 vevőegység négy vételi frekvenciával rendelkezik. Mérési módszerek: Minimum, maximum, Super-maximum Automatikus mélységmérés gombnyomásra cm -ben, illetve az ún. 45 -os módszer Áramirány grafikus kijelzése (SignalSelect ), a hibás nyomvonal-meghatározás elkerülésének érdekében Jobb-bal iránykijelzés, a nyomvonal meghatározásához Égetés További lehetőség a hiba jellegének megváltoztatása (égetése), a teljesítményégető berendezéssel: BPS 5000: Vizsgálófeszültség 15 kv, 110 A égetőárammal Az ívégetés során a hibahelyen létrejött ívet az impulzus-visszhang mérés közben élőben lehet látni. Ez a módszer ennek következtében különösen alkalmas például olajos kötések, nehezebben mérhető hibahelyeihez. digiphone+ balra: vevőegység, fejhallgatóval jobbra: szenzor/talajmikrofon Variant 07

8 Köpenyvizsgálat és köpenyhibabehatárolás Vizsgálat Köpenyvizsgálat a DIN VDE előírásai szerint, 5 kv-ig. Előbehatárolás Az akár 110 kv-os kimenőfeszültségnek, a nagyérzékenységű méréstechnikának és a teljesen automatikus mérési folyamatnak köszönhetően, még a hosszú kábelszakaszok (például: tengeri szélparkok) nagyohmikus köpenyhibái is könnyen behatárolhatóak. Legfontosabb jellemzők: easygo kezelési felület, kezelés az érintőképernyőn, vagy a kezelőgombon keresztül Bipoláris előbehatárolási módszer a termoelektromos ofszet-feszültségek és a galvanikus hatások (nedves kötések) megszüntetéséhez Független az árnyékolás és a vezeték ellenállásától, illetve a segédértől, valamint a csatlakozócsipeszektől Vizsgálóáram 750 ma-ig Hangfrekvencia kiadása nyomvonalkereséshez: 8,44 khz, 15 W (opció) Utóbehatárolás Az utóbehatároláshoz szükség van például az ESG NT, vagy a digiphone+nt készülékre. A készülék opcionális hangfrekvencia-kiadási funkciójával és egy hangfrekvenciás vevőegységgel (opció) egyidejűleg nyomvonalkeresés is végezhető. Kábelvizsgálat és diagnosztika Szigetelésvizsgálat A szigetelési ellenállás és a vizsgálati tárgy kapacitásának automatikus vizsgálata, akár V-os vizsgálófeszültséggel. Az eredmények automatikusan a mérési adatbázisba kerülnek. DC-vizsgálat A DC-vizsgálatok akár 110 kv-os feszültségszintig és 50 ma-ig lehetségesek. VLF-vizsgálat a DIN VDE 0276 szerint Az 0,1 Hz-es VLF CR-vizsgálóberendezés (opció) bármilyen KÖF-kábel vizsgálatához használható. A szabadalmaztatott technológia igen nagy értékű, akár 18 µf-os kábelkapacitások mérését is lehetővé teszi. Vagyis az esetek túlnyomó részében mindhárom ér egyszerre vizsgálható. Ezzel a vizsgálati idő két órával csökkenthető! A méréshez a VLF CR-technológia helyett egy 0,1 Hz-es szinusz vizsgálószett is rendelkezésre állhat, amely egyrészt szabvány szerinti feszültségvizsgálathoz, másrészt az opcionális tandelta kábeldiagnosztikai méréshez (KÖF-kábelek öregedettségi állapotának meghatározásához), feszültségforrásként használható. Részkisülés-diagnosztika További opcionális kiegészítési lehetőség az 50 Hz-es Slope részkisülés(rk)-mérőrendszer, aminek a segítségével fel lehet ismerni például kötések, vagy végelzárók szerelési hibáit. A normál üzemi frekvenciához közeli frekvenciájú feszültséggel elvégzett RK-diagnosztikai mérés alapján megbízható következtetéseket lehet levonni a vizsgálati tárgy állapotával, üzemi paramétereivel kapcsolatban. ESG NT lépésfeszültség-vevőegység MAGYARORSZÁG Megger Hungária Kft Budapest, Vitéz u. 14/a. Telefon/FAX: Mobil: info@megger.hu
