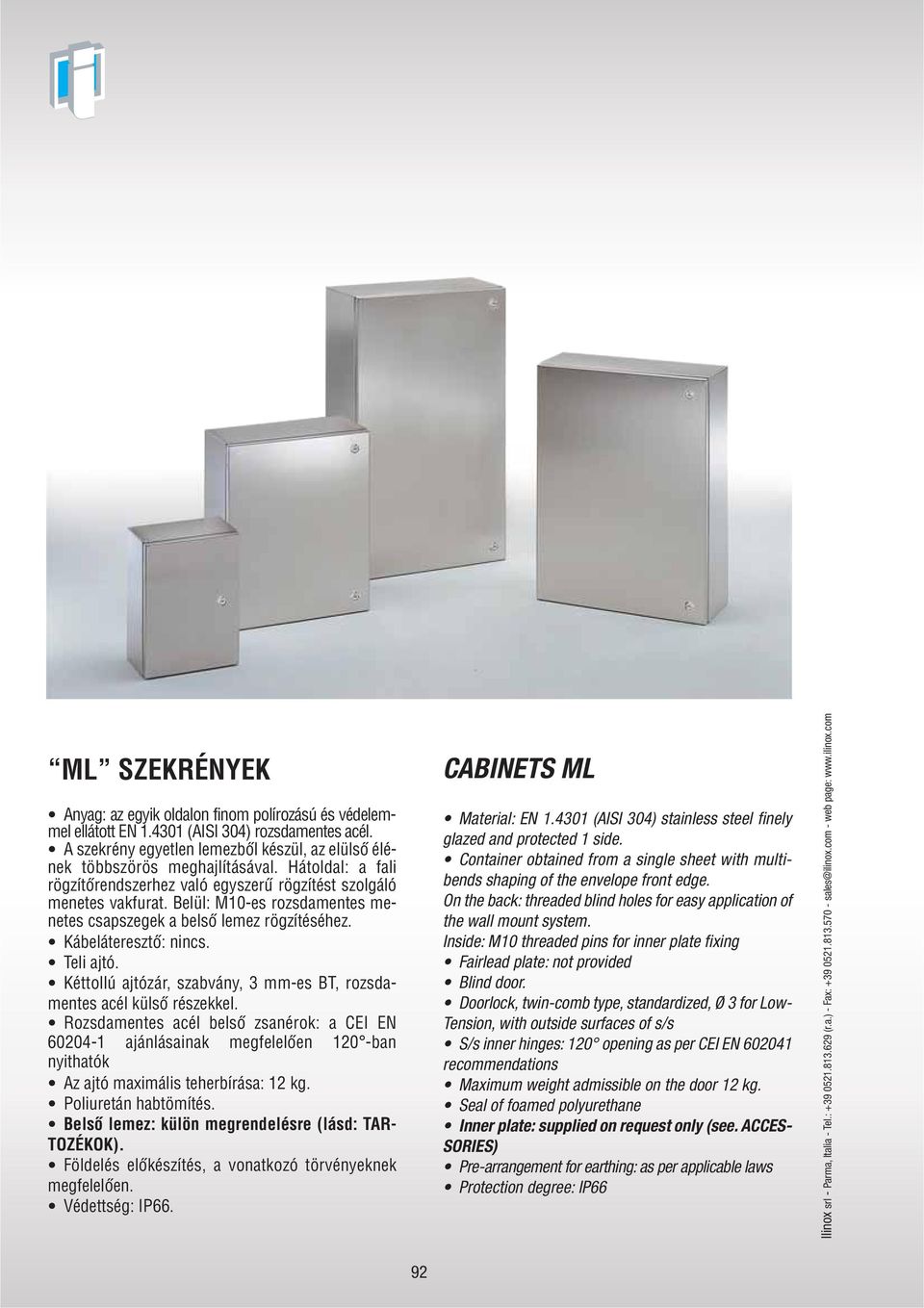

2 ML SZEKRÉNEK nyag: az egyik oldalon finom polírozású és védelemmel ellátott EN (ISI 304) rozsdamentes acél. szekrény egyetlen lemezből készül, az elülső élének többszörös meghajlításával. Hátoldal: a fali rögzítőrendszerhez való egyszerű rögzítést szolgáló menetes vakfurat. elül: M10-es rozsdamentes menetes csapszegek a belső lemez rögzítéséhez. Kábeláteresztő: nincs. Teli ajtó. Kéttollú ajtózár, szabvány, 3 mm-es T, rozsdamentes acél külső részekkel. Rozsdamentes acél belső zsanérok: a CEI EN ajánlásainak megfelelően 120 -ban nyithatók z ajtó maximális teherbírása: 12 kg. Poliuretán habtömítés. első lemez: külön megrendelésre (lásd: TR- TOZÉKOK). Földelés előkészítés, a vonatkozó törvényeknek megfelelően. Védettség: IP66. CINETS ML Material: EN (ISI 304) stainless steel finely glazed and protected 1 side. Container obtained from a single sheet with multibends shaping of the envelope front edge. On the back: threaded blind holes for easy application of the wall mount system. Inside: M10 threaded pins for inner plate fixing Fairlead plate: not provided lind door. Doorlock, twin-comb type, standardized, Ø 3 for Low- Tension, with outside surfaces of s/s S/s inner hinges: 120 opening as per CEI EN recommendations Maximum weight admissible on the door 12 kg. Seal of foamed polyurethane Inner plate: supplied on request only (see. CCES- SORIES) Pre-arrangement for earthing: as per applicable laws Protection degree: IP66 92

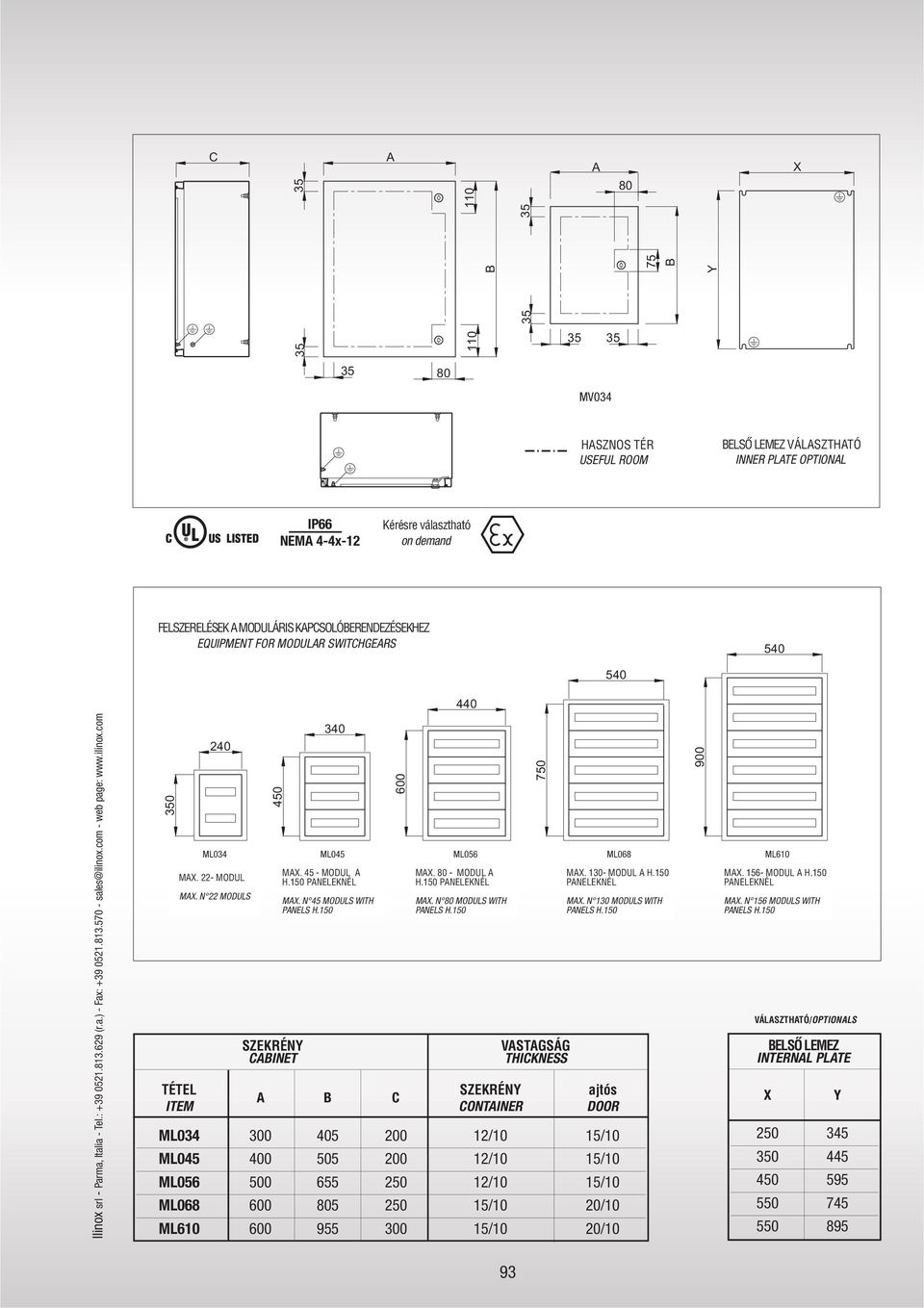

3 C MV034 HSZNOS TÉR USEFUL ROOM ELSŐ LEMEZ VÁLSZTHTÓ INNER PLTE OPTIONL IP66 NEM 4-4x-12 Kérésre választható on demand FELSZERELÉSEK MODULÁRIS KPCSOLÓERENDEZÉSEKHEZ EQUIPMENT FOR MODULR SWITCHGERS ML034 M. 22- MODUL M. N 22 MODULS 450 SZEKRÉN CINET 340 ML045 M MODUL H.150 PNELEKNÉL M. N 45 MODULS WITH PNELS H.150 VSTGSÁG THICKNESS TÉTEL SZEKRÉN ajtós C CONTINER DOOR ML /10 15/10 ML /10 15/10 ML /10 15/10 ML /10 20/10 ML /10 20/ ML056 M MODUL H.150 PNELEKNÉL M. N 80 MODULS WITH PNELS H ML068 M MODUL H.150 PNELEKNÉL M. N 130 MODULS WITH PNELS H ML610 M MODUL H.150 PNELEKNÉL M. N 156 MODULS WITH PNELS H.150 VÁLSZTHTÓ/OPTIONLS ELSŐ LEMEZ INTERNL PLTE

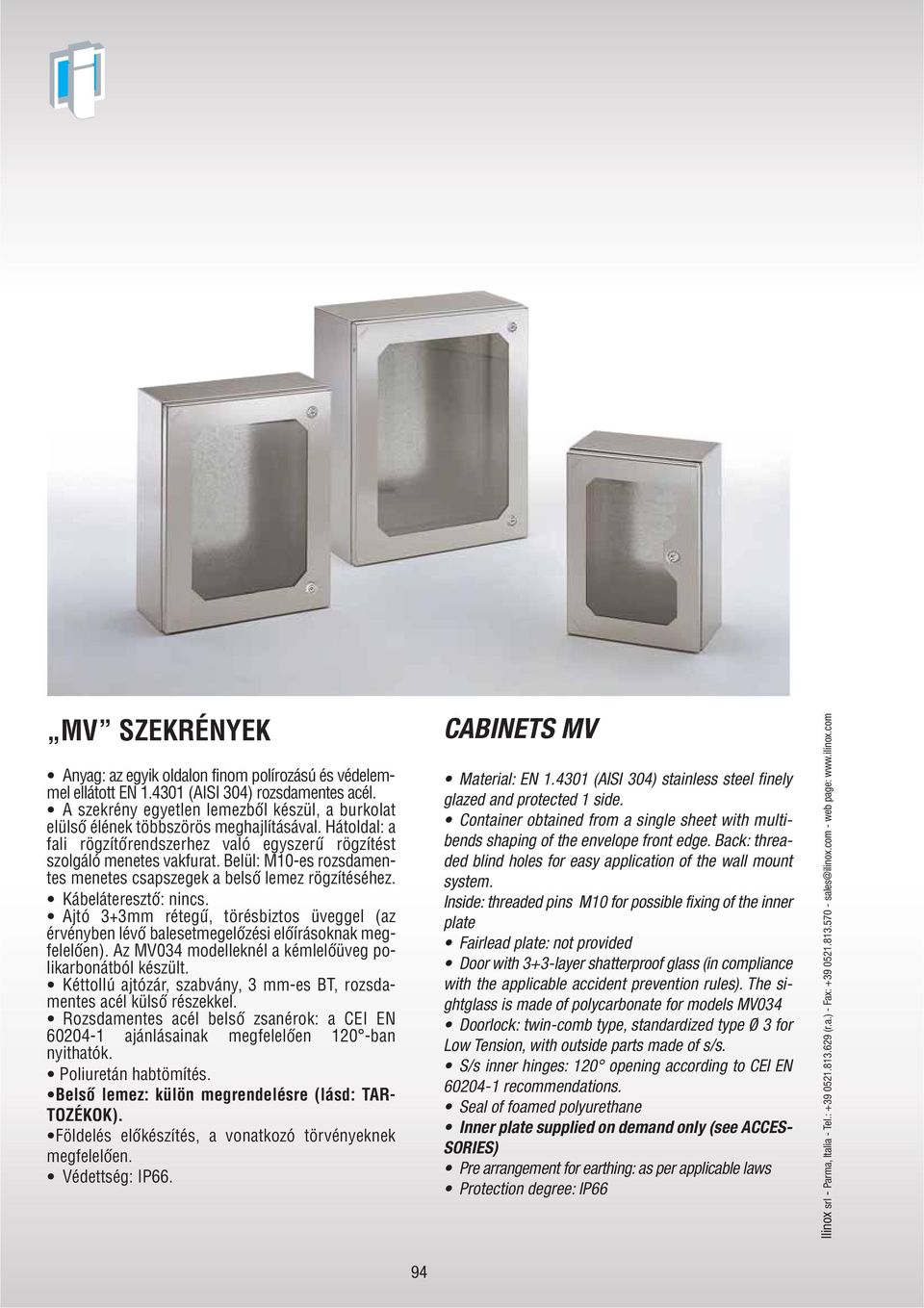

4 MV SZEKRÉNEK nyag: az egyik oldalon finom polírozású és védelemmel ellátott EN (ISI 304) rozsdamentes acél. szekrény egyetlen lemezből készül, a burkolat elülső élének többszörös meghajlításával. Hátoldal: a fali rögzítőrendszerhez való egyszerű rögzítést szolgáló menetes vakfurat. elül: M10-es rozsdamentes menetes csapszegek a belső lemez rögzítéséhez. Kábeláteresztő: nincs. jtó 3+3mm rétegű, törésbiztos üveggel (az érvényben lévő balesetmegelőzési előírásoknak megfelelően). z MV034 modelleknél a kémlelőüveg polikarbonátból készült. Kéttollú ajtózár, szabvány, 3 mm-es T, rozsdamentes acél külső részekkel. Rozsdamentes acél belső zsanérok: a CEI EN ajánlásainak megfelelően 120 -ban nyithatók. Poliuretán habtömítés. első lemez: külön megrendelésre (lásd: TR- TOZÉKOK). Földelés előkészítés, a vonatkozó törvényeknek megfelelően. Védettség: IP66. CINETS MV Material: EN (ISI 304) stainless steel finely glazed and protected 1 side. Container obtained from a single sheet with multibends shaping of the envelope front edge. ack: threaded blind holes for easy application of the wall mount system. Inside: threaded pins M10 for possible fixing of the inner plate Fairlead plate: not provided Door with 3+3-layer shatterproof glass (in compliance with the applicable accident prevention rules). The sightglass is made of polycarbonate for models MV034 Doorlock: twin-comb type, standardized type Ø 3 for Low Tension, with outside parts made of s/s. S/s inner hinges: 120 opening according to CEI EN recommendations. Seal of foamed polyurethane Inner plate supplied on demand only (see CCES- SORIES) Pre arrangement for earthing: as per applicable laws Protection degree: IP66 94

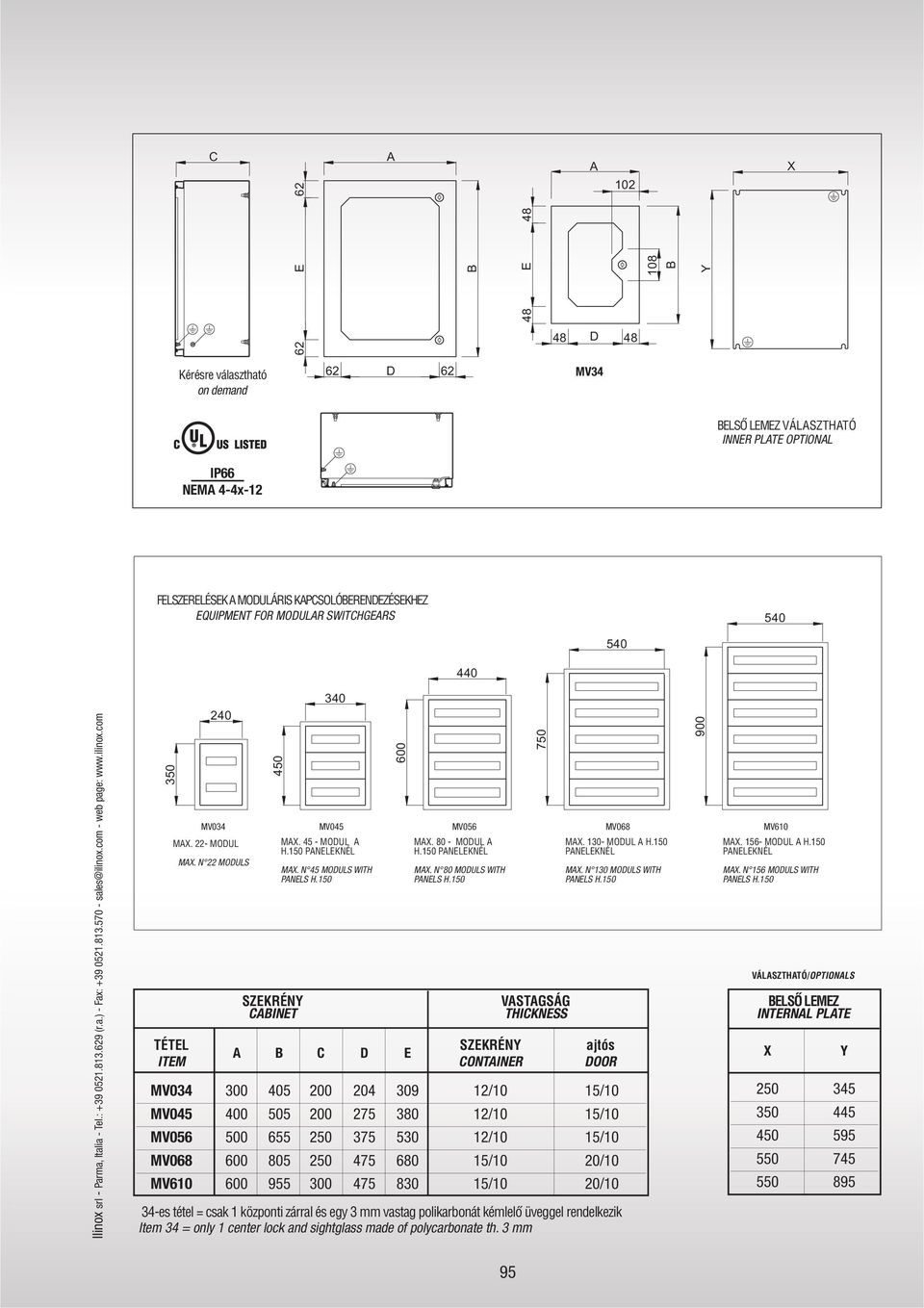

5 C E E D 48 Kérésre választható on demand 62 D 62 MV34 ELSŐ LEMEZ VÁLSZTHTÓ INNER PLTE OPTIONL IP66 NEM 4-4x-12 FELSZERELÉSEK MODULÁRIS KPCSOLÓERENDEZÉSEKHEZ EQUIPMENT FOR MODULR SWITCHGERS MV034 M. 22- MODUL M. N 22 MODULS 450 SZEKRÉN CINET 340 MV045 M MODUL H.150 PNELEKNÉL M. N 45 MODULS WITH PNELS H.150 VSTGSÁG THICKNESS TÉTEL SZEKRÉN ajtós C D E CONTINER DOOR MV /10 15/10 MV /10 15/10 MV /10 15/10 MV /10 20/10 MV /10 20/ MV056 M MODUL H.150 PNELEKNÉL M. N 80 MODULS WITH PNELS H MV068 M MODUL H.150 PNELEKNÉL M. N 130 MODULS WITH PNELS H es tétel = csak 1 központi zárral és egy 3 mm vastag polikarbonát kémlelő üveggel rendelkezik Item 34 = only 1 center lock and sightglass made of polycarbonate th. 3 mm 900 MV610 M MODUL H.150 PNELEKNÉL M. N 156 MODULS WITH PNELS H.150 VÁLSZTHTÓ/OPTIONLS ELSŐ LEMEZ INTERNL PLTE

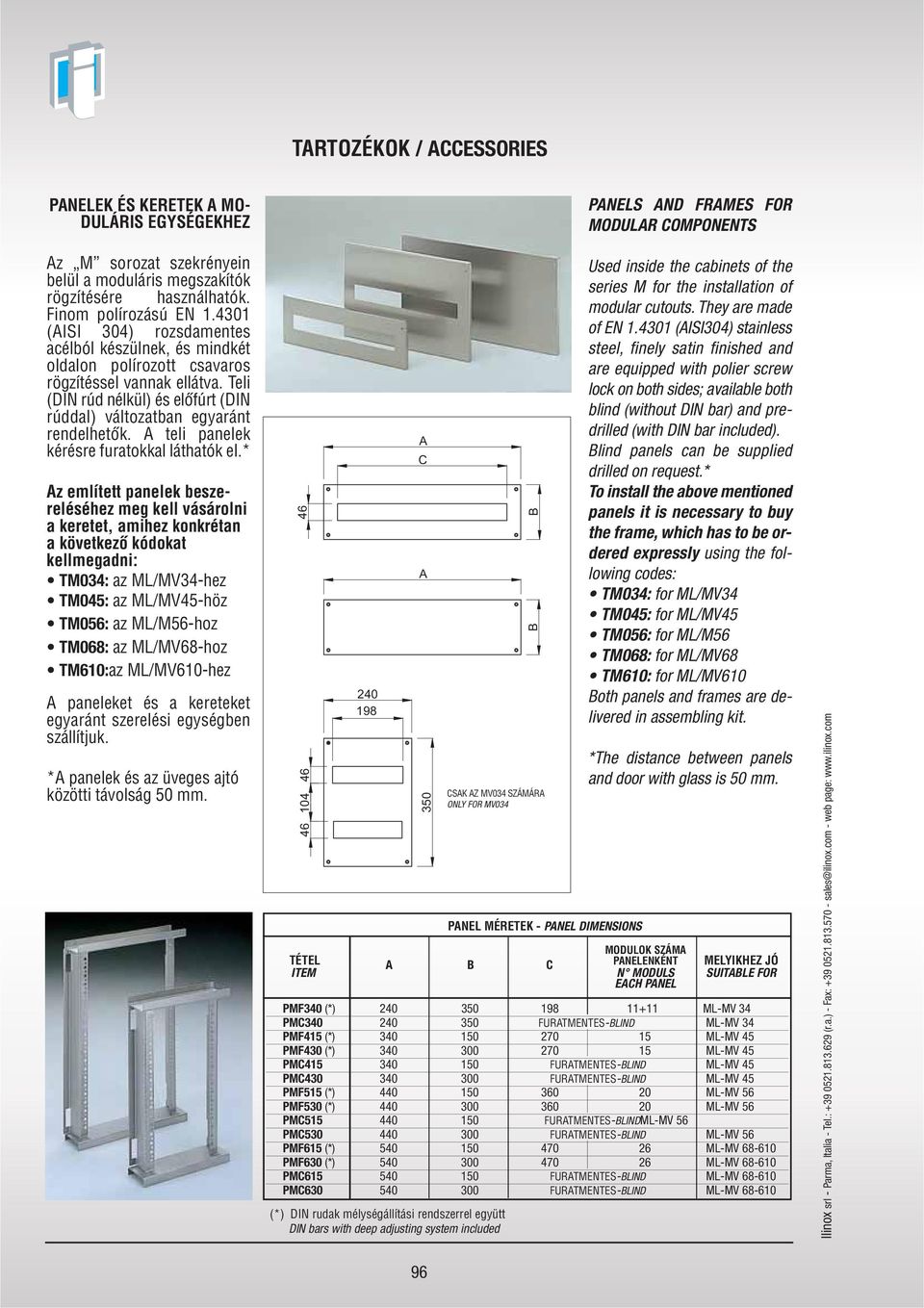

6 TRTOZÉKOK / CCESSORIES PNELEK ÉS KERETEK MO- DULÁRIS EGSÉGEKHEZ PNELS ND FRMES FOR MODULR COMPONENTS z M sorozat szekrényein belül a moduláris megszakítók rögzítésére használhatók. Finom polírozású EN (ISI 304) rozsdamentes acélból készülnek, és mindkét oldalon polírozott csavaros rögzítéssel vannak ellátva. Teli (DIN rúd nélkül) és előfúrt (DIN rúddal) változatban egyaránt rendelhetők. teli panelek kérésre furatokkal láthatók el.* z említett panelek beszereléséhez meg kell vásárolni a keretet, amihez konkrétan a következő kódokat kellmegadni: TM034: az ML/MV34-hez TM045: az ML/MV45-höz TM056: az ML/M56-hoz TM068: az ML/MV68-hoz TM610:az ML/MV610-hez paneleket és a kereteket egyaránt szerelési egységben szállítjuk. * panelek és az üveges ajtó közötti távolság 50 mm C 0 CSK Z MV034 SZÁMÁR ONL FOR MV034 PNEL MÉRETEK - PNEL DIMENSIONS Used inside the cabinets of the series M for the installation of modular cutouts. They are made of EN (ISI304) stainless steel, finely satin finished and are equipped with polier screw lock on both sides; available both blind (without DIN bar) and predrilled (with DIN bar included). lind panels can be supplied drilled on request.* To install the above mentioned panels it is necessary to buy the frame, which has to be ordered expressly using the following codes: TM034: for ML/MV34 TM045: for ML/MV45 TM056: for ML/M56 TM068: for ML/MV68 TM610: for ML/MV610 oth panels and frames are delivered in assembling kit. *The distance between panels and door with glass is 50 mm. MODULOK SZÁM TÉTEL C PNELENKÉNT MELIKHEZ JÓ N MODULS SUITLE FOR ECH PNEL PMF340 (*) ML-MV 34 PMC FURTMENTES-LIND ML-MV 34 PMF415 (*) ML-MV 45 PMF430 (*) ML-MV 45 PMC FURTMENTES-LIND ML-MV 45 PMC FURTMENTES-LIND ML-MV 45 PMF515 (*) ML-MV 56 PMF530 (*) ML-MV 56 PMC FURTMENTES-LINDML-MV 56 PMC FURTMENTES-LIND ML-MV 56 PMF615 (*) ML-MV PMF630 (*) ML-MV PMC FURTMENTES-LIND ML-MV PMC FURTMENTES-LIND ML-MV (*) DIN rudak mélységállítási rendszerrel együtt DIN bars with deep adjusting system included 96

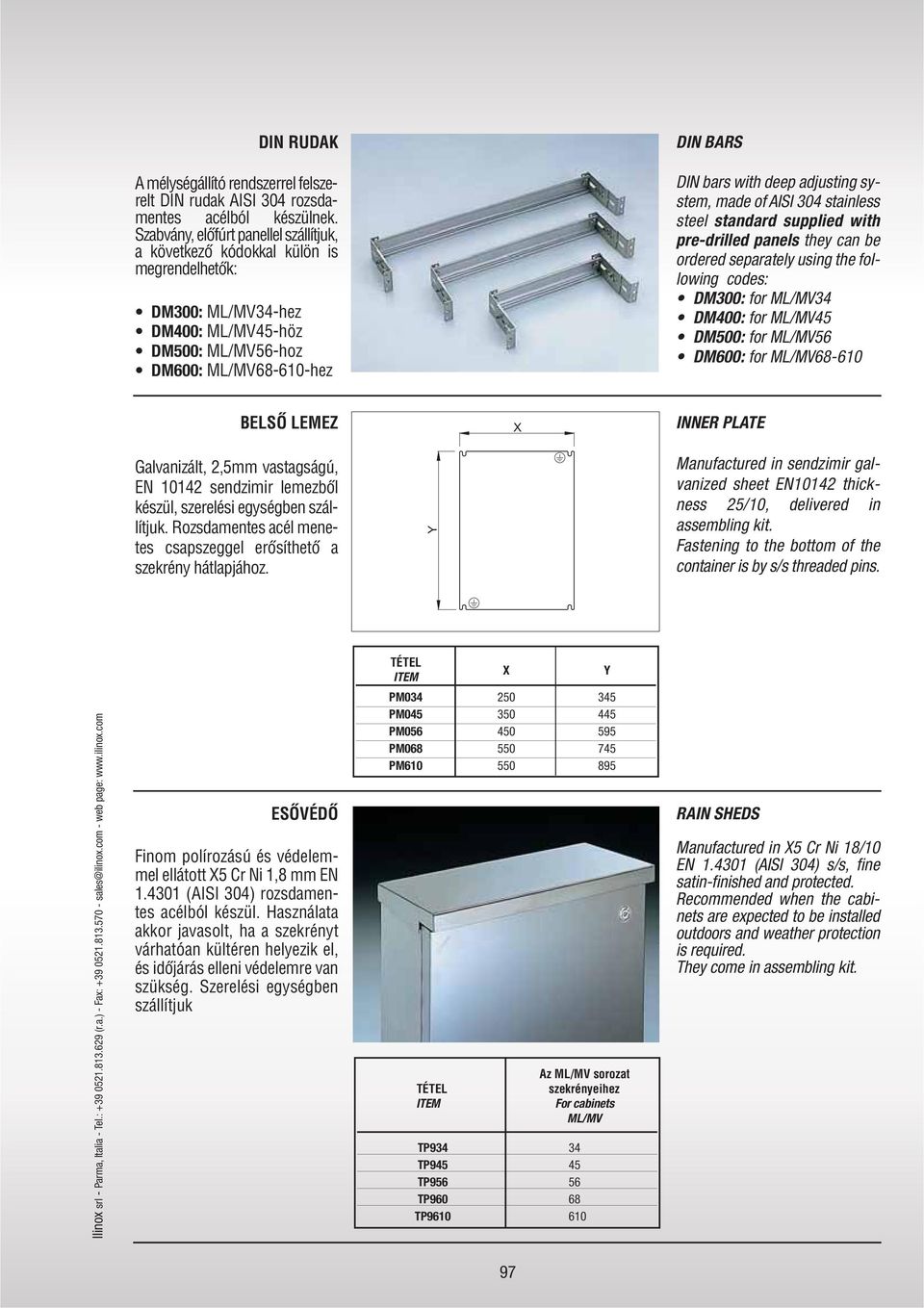

7 DIN RUDK mélységállító rendszerrel felszerelt DIN rudak ISI 304 rozsdamentes acélból készülnek. Szabvány, előfúrt panellel szállítjuk, a következő kódokkal külön is megrendelhetők: DM300: ML/MV34-hez DM400: ML/MV45-höz DM500: ML/MV56-hoz DM600: ML/MV hez DIN RS DIN bars with deep adjusting system, made of ISI 304 stainless steel standard supplied with pre-drilled panels they can be ordered separately using the following codes: DM300: for ML/MV34 DM400: for ML/MV45 DM500: for ML/MV56 DM600: for ML/MV ELSŐ LEMEZ INNER PLTE Galvanizált, 2,5mm vastagságú, EN sendzimir lemezből készül, szerelési egységben szállítjuk. Rozsdamentes acél menetes csapszeggel erősíthető a szekrény hátlapjához. Manufactured in sendzimir galvanized sheet EN10142 thickness 25/10, delivered in assembling kit. Fastening to the bottom of the container is by s/s threaded pins. ESŐVÉDŐ Finom polírozású és védelemmel ellátott 5 Cr Ni 1,8 mm EN (ISI 304) rozsdamentes acélból készül. Használata akkor javasolt, ha a szekrényt várhatóan kültéren helyezik el, és időjárás elleni védelemre van szükség. Szerelési egységben szállítjuk TÉTEL PM PM PM PM PM TÉTEL z ML/MV sorozat szekrényeihez For cabinets ML/MV TP TP TP TP TP RIN SHEDS Manufactured in 5 Cr Ni 18/10 EN (ISI 304) s/s, fine satin-finished and protected. Recommended when the cabinets are expected to be installed outdoors and weather protection is required. They come in assembling kit. 97

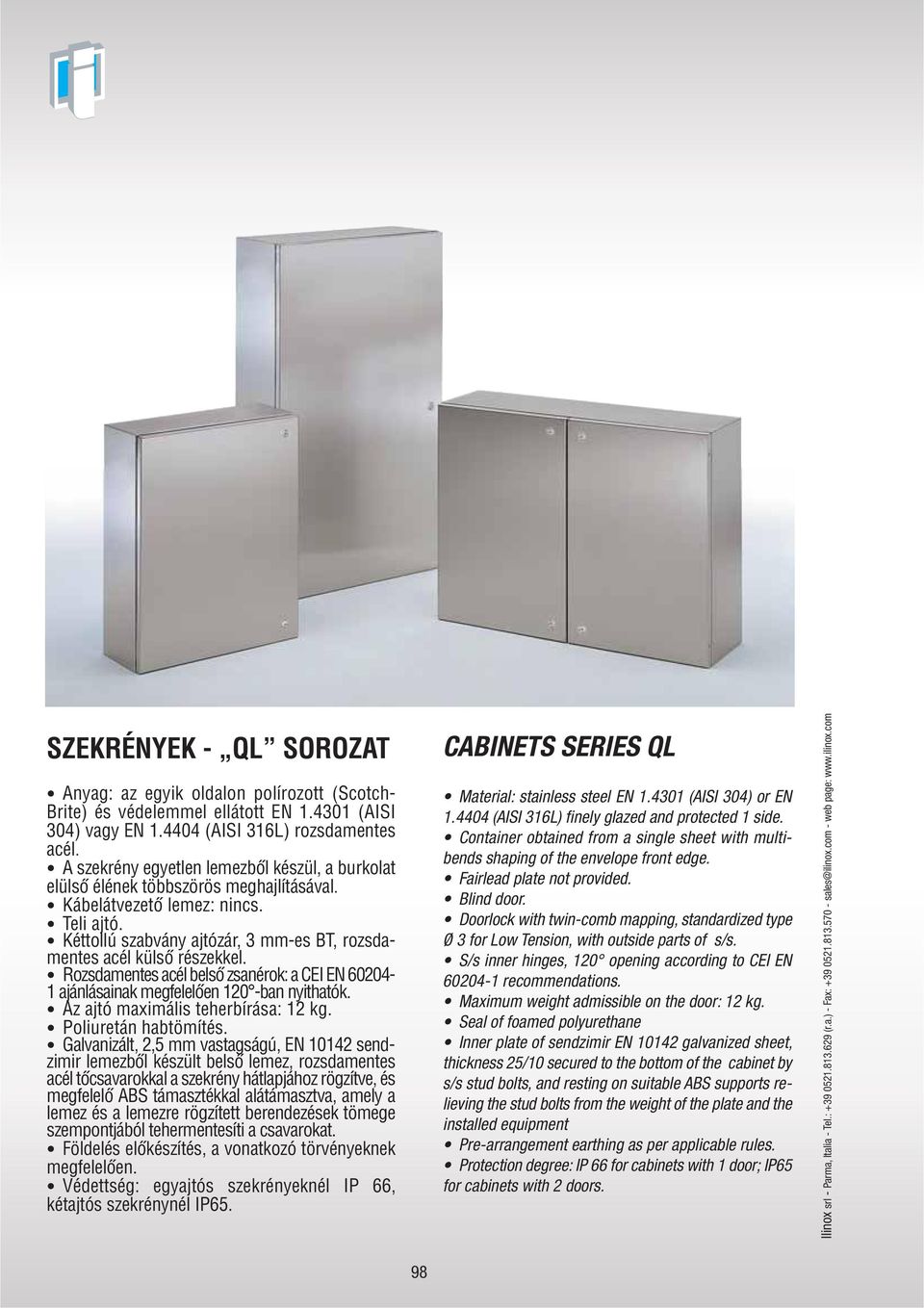

8 SZEKRÉNEK - QL SOROZT nyag: az egyik oldalon polírozott (Scotch- rite) és védelemmel ellátott EN (ISI 304) vagy EN (ISI 316L) rozsdamentes acél. szekrény egyetlen lemezből készül, a burkolat elülső élének többszörös meghajlításával. Kábelátvezető lemez: nincs. Teli ajtó. Kéttollú szabvány ajtózár, 3 mm-es T, rozsdamentes acél külső részekkel. Rozsdamentes acél belső zsanérok: a CEI EN ajánlásainak megfelelően 120 -ban nyithatók. z ajtó maximális teherbírása: 12 kg. Poliuretán habtömítés. Galvanizált, 2,5 mm vastagságú, EN sendzimir lemezből készült belső lemez, rozsdamentes acél tőcsavarokkal a szekrény hátlapjához rögzítve, és megfelelő S támasztékkal alátámasztva, amely a lemez és a lemezre rögzített berendezések tömege szempontjából tehermentesíti a csavarokat. Földelés előkészítés, a vonatkozó törvényeknek megfelelően. Védettség: egyajtós szekrényeknél IP 66, kétajtós szekrénynél IP65. CINETS SERIES QL Material: stainless steel EN (ISI 304) or EN (ISI 316L) finely glazed and protected 1 side. Container obtained from a single sheet with multibends shaping of the envelope front edge. Fairlead plate not provided. lind door. Doorlock with twin-comb mapping, standardized type Ø 3 for Low Tension, with outside parts of s/s. S/s inner hinges, 120 opening according to CEI EN recommendations. Maximum weight admissible on the door: 12 kg. Seal of foamed polyurethane Inner plate of sendzimir EN galvanized sheet, thickness 25/10 secured to the bottom of the cabinet by s/s stud bolts, and resting on suitable S supports relieving the stud bolts from the weight of the plate and the installed equipment Pre-arrangement earthing as per applicable rules. Protection degree: IP 66 for cabinets with 1 door; IP65 for cabinets with 2 doors. 98

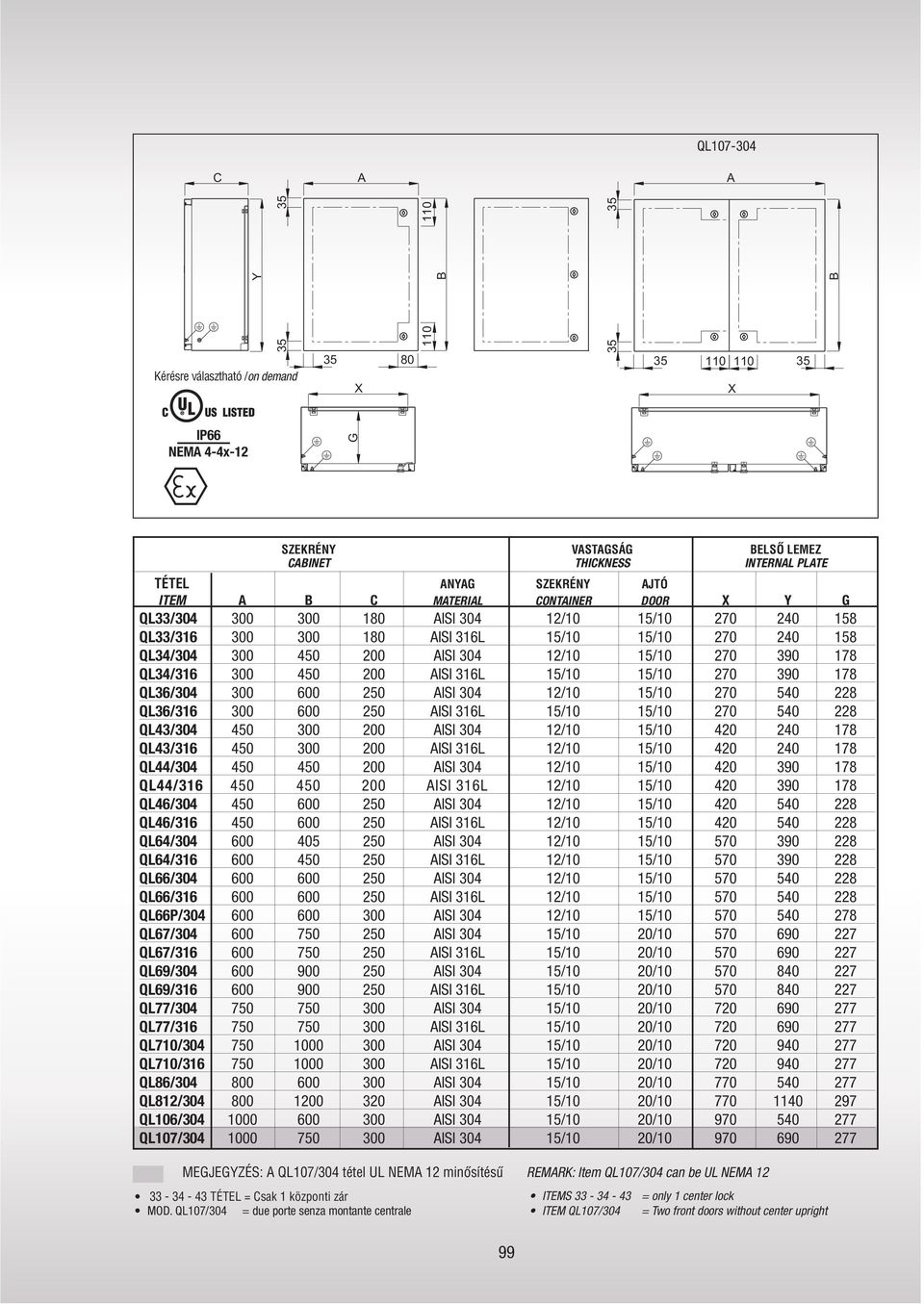

9 QL C Kérésre választható /on demand IP66 NEM 4-4x-12 G SZEKRÉN VSTGSÁG ELSŐ LEMEZ CINET THICKNESS INTERNL PLTE TÉTEL NG SZEKRÉN JTÓ C MTERIL CONTINER DOOR G QL33/ ISI /10 15/ QL33/ ISI 316L 15/10 15/ QL34/ ISI /10 15/ QL34/ ISI 316L 15/10 15/ QL36/ ISI /10 15/ QL36/ ISI 316L 15/10 15/ QL43/ ISI /10 15/ QL43/ ISI 316L 12/10 15/ QL44/ ISI /10 15/ QL44/ ISI 316L 12/10 15/ QL46/ ISI /10 15/ QL46/ ISI 316L 12/10 15/ QL64/ ISI /10 15/ QL64/ ISI 316L 12/10 15/ QL66/ ISI /10 15/ QL66/ ISI 316L 12/10 15/ QL66P/ ISI /10 15/ QL67/ ISI /10 20/ QL67/ ISI 316L 15/10 20/ QL69/ ISI /10 20/ QL69/ ISI 316L 15/10 20/ QL77/ ISI /10 20/ QL77/ ISI 316L 15/10 20/ QL710/ ISI /10 20/ QL710/ ISI 316L 15/10 20/ QL86/ ISI /10 20/ QL812/ ISI /10 20/ QL106/ ISI /10 20/ QL107/ ISI /10 20/ MEGJEGZÉS: QL107/304 tétel UL NEM 12 minősítésű REMRK: Item QL107/304 can be UL NEM TÉTEL = Csak 1 központi zár MOD. QL107/304 = due porte senza montante centrale S = only 1 center lock QL107/304 = Two front doors without center upright 99

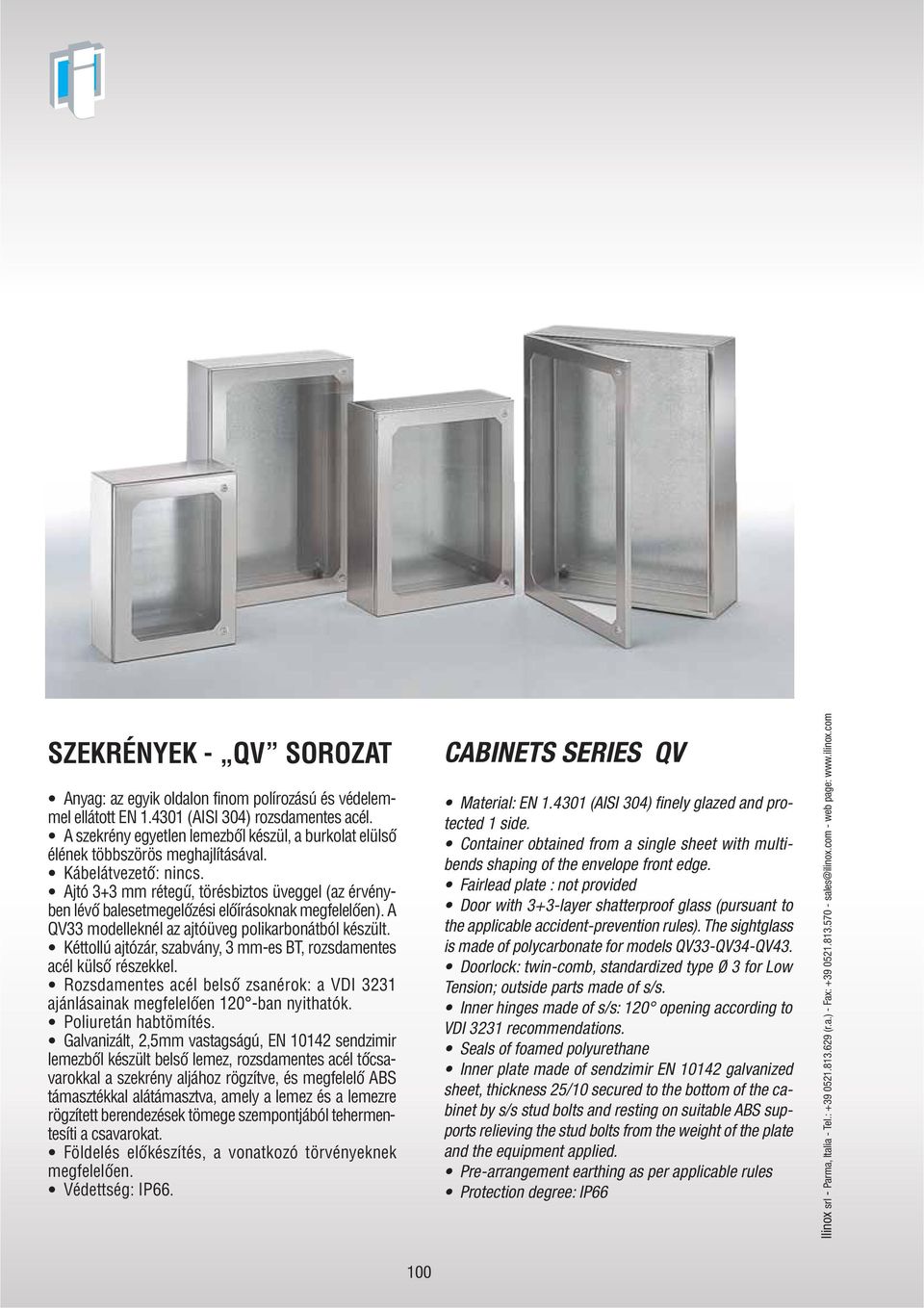

10 SZEKRÉNEK - QV SOROZT nyag: az egyik oldalon finom polírozású és védelemmel ellátott EN (ISI 304) rozsdamentes acél. szekrény egyetlen lemezből készül, a burkolat elülső élének többszörös meghajlításával. Kábelátvezető: nincs. jtó 3+3 mm rétegű, törésbiztos üveggel (az érvényben lévő balesetmegelőzési előírásoknak megfelelően). QV33 modelleknél az ajtóüveg polikarbonátból készült. Kéttollú ajtózár, szabvány, 3 mm-es T, rozsdamentes acél külső részekkel. Rozsdamentes acél belső zsanérok: a VDI 3231 ajánlásainak megfelelően 120 -ban nyithatók. Poliuretán habtömítés. Galvanizált, 2,5mm vastagságú, EN sendzimir lemezből készült belső lemez, rozsdamentes acél tőcsavarokkal a szekrény aljához rögzítve, és megfelelő S támasztékkal alátámasztva, amely a lemez és a lemezre rögzített berendezések tömege szempontjából tehermentesíti a csavarokat. Földelés előkészítés, a vonatkozó törvényeknek megfelelően. Védettség: IP66. CINETS SERIES QV Material: EN (ISI 304) finely glazed and protected 1 side. Container obtained from a single sheet with multibends shaping of the envelope front edge. Fairlead plate : not provided Door with 3+3-layer shatterproof glass (pursuant to the applicable accident-prevention rules). The sightglass is made of polycarbonate for models QV33-QV34-QV43. Doorlock: twin-comb, standardized type Ø 3 for Low Tension; outside parts made of s/s. Inner hinges made of s/s: 120 opening according to VDI 3231 recommendations. Seals of foamed polyurethane Inner plate made of sendzimir EN galvanized sheet, thickness 25/10 secured to the bottom of the cabinet by s/s stud bolts and resting on suitable S supports relieving the stud bolts from the weight of the plate and the equipment applied. Pre-arrangement earthing as per applicable rules Protection degree: IP66 100

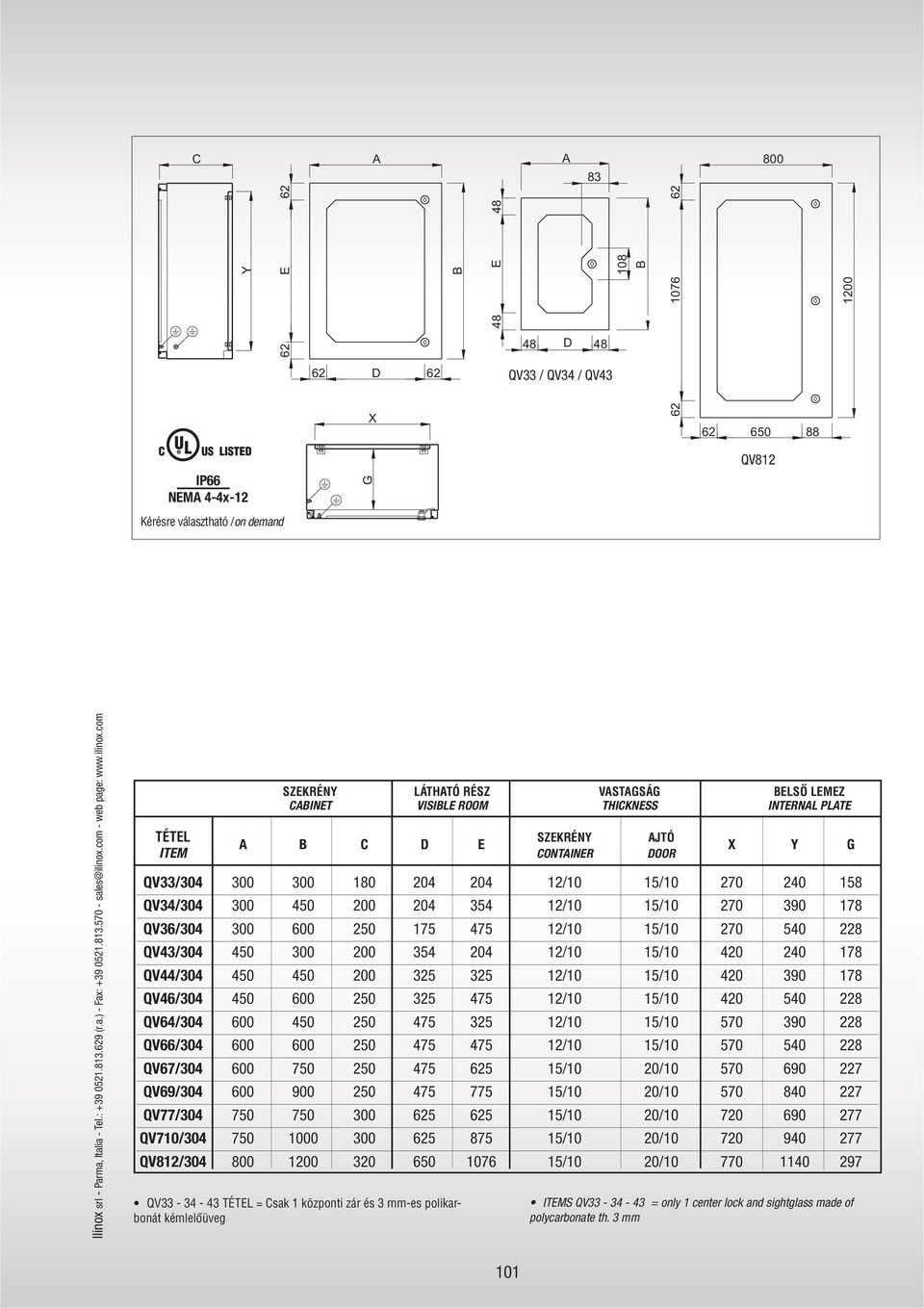

11 C E D E D 48 QV33 / QV34 / QV IP66 NEM 4-4x-12 Kérésre választható /on demand G QV812 SZEKRÉN LÁTHTÓ RÉSZ VSTGSÁG ELSŐ LEMEZ CINET VISILE ROOM THICKNESS INTERNL PLTE TÉTEL SZEKRÉN JTÓ C D E CONTINER DOOR G QV33/ /10 15/ QV34/ /10 15/ QV36/ /10 15/ QV43/ /10 15/ QV44/ /10 15/ QV46/ /10 15/ QV64/ /10 15/ QV66/ /10 15/ QV67/ /10 20/ QV69/ /10 20/ QV77/ /10 20/ QV710/ /10 20/ QV812/ /10 20/ QV TÉTEL = Csak 1 központi zár és 3 mm-es polikarbonát kémlelőüveg S QV = only 1 center lock and sightglass made of polycarbonate th. 3 mm 101

12 SZEKRÉNEK - QLP SOROZT nyag: az egyik oldalon Scotch-rite polírozású és védelemmel ellátott EN (ISI 304) rozsdamentes acél. szekrény egyetlen lemezből készül, a burkolat elülső élének többszörös meghajlításával. Kábeláteresztő lemez tömítéssel (csak a h h1600 szekrényekhez). Teli ajtó, megfordítható. Kéttollú ajtózár, szabvány, 3 mm-es T. külső részek rozsdamentes acélból és üveggel kevert fekete poliamidból készülnek. Rozsdamentes acél belső zsanérok: a VDI 3231 ajánlásainak megfelelően 120 -ban nyithatók. z ajtó maximális teherbírása: 12 kg. Poliuretán habtömítés. Galvanizált, 2,5 mm vastagságú, EN sendzimir lemezből készült belső lemez, rozsdamentes acél tőcsavarokkal a szekrény aljához rögzítve, és megfelelő S támasztékkal alátámasztva, amely a lemez és a lemezre rögzített berendezések tömege szempontjából tehermentesíti a csavarokat Földelés előkészítés, a vonatkozó törvényeknek megfelelően. Védettség: egyajtós szekrényeknél IP 66, kétajtós szekrényeknél IP 65. CINETS SERIES QLP Material: EN (ISI 304) stainless steel finely glazed and protected 1 side. Container obtained from a single sheet, multi-bend shaping of the envelope front edge. Fairlead plate with seal (only for cabinets h h1600). lind door - reversible Doorlock: twin-comb type standardized type Ø 3 for Low Tension. Outside parts made of s/s and glass-weighted black polyamide S/s inner hinges: 120 opening as per VDI 3231 recommendations. Maximum weight admissible on the door: 12 kg. Seals made of foamed polyurethane Inner plate made of sendzimir EN galvanized sheet thickness 25/10 secured to the bottom of the container by s/s stud bolts, and resting on special S supports relieving the stud bolts from the weight of the plate itself and the installed equipment. Pre-arrangement for earthing as per applicable rules Protection degree IP66 for cabinets with 1 door, IP65 for cabinets with 2 doors 102

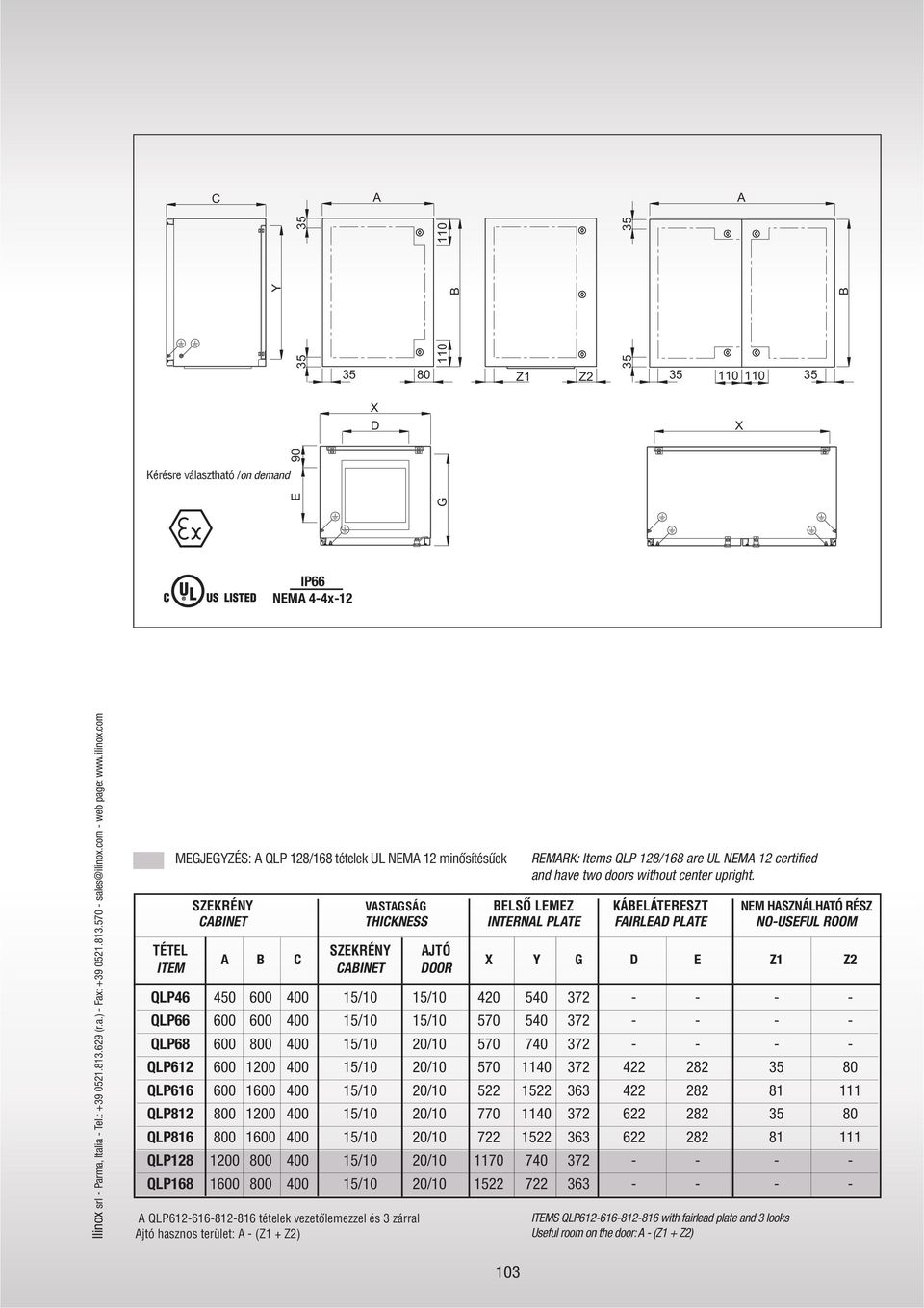

13 C Z1 Z D Kérésre választható /on demand 90 E G IP66 NEM 4-4x-12 MEGJEGZÉS: QLP 128/168 tételek UL NEM 12 minősítésűek SZEKRÉN VSTGSÁG ELSŐ LEMEZ KÁELÁTERESZT NEM HSZNÁLHTÓ RÉSZ CINET THICKNESS INTERNL PLTE FIRLED PLTE NO-USEFUL ROOM TÉTEL SZEKRÉN JTÓ C CINET DOOR G D E Z1 Z2 QLP /10 15/ QLP /10 15/ QLP /10 20/ QLP /10 20/ QLP /10 20/ QLP /10 20/ QLP /10 20/ QLP /10 20/ QLP /10 20/ QLP tételek vezetőlemezzel és 3 zárral jtó hasznos terület: - (Z1 + Z2) REMRK: Items QLP 128/168 are UL NEM 12 certified and have two doors without center upright. S QLP with fairlead plate and 3 looks Useful room on the door: - (Z1 + Z2) 103

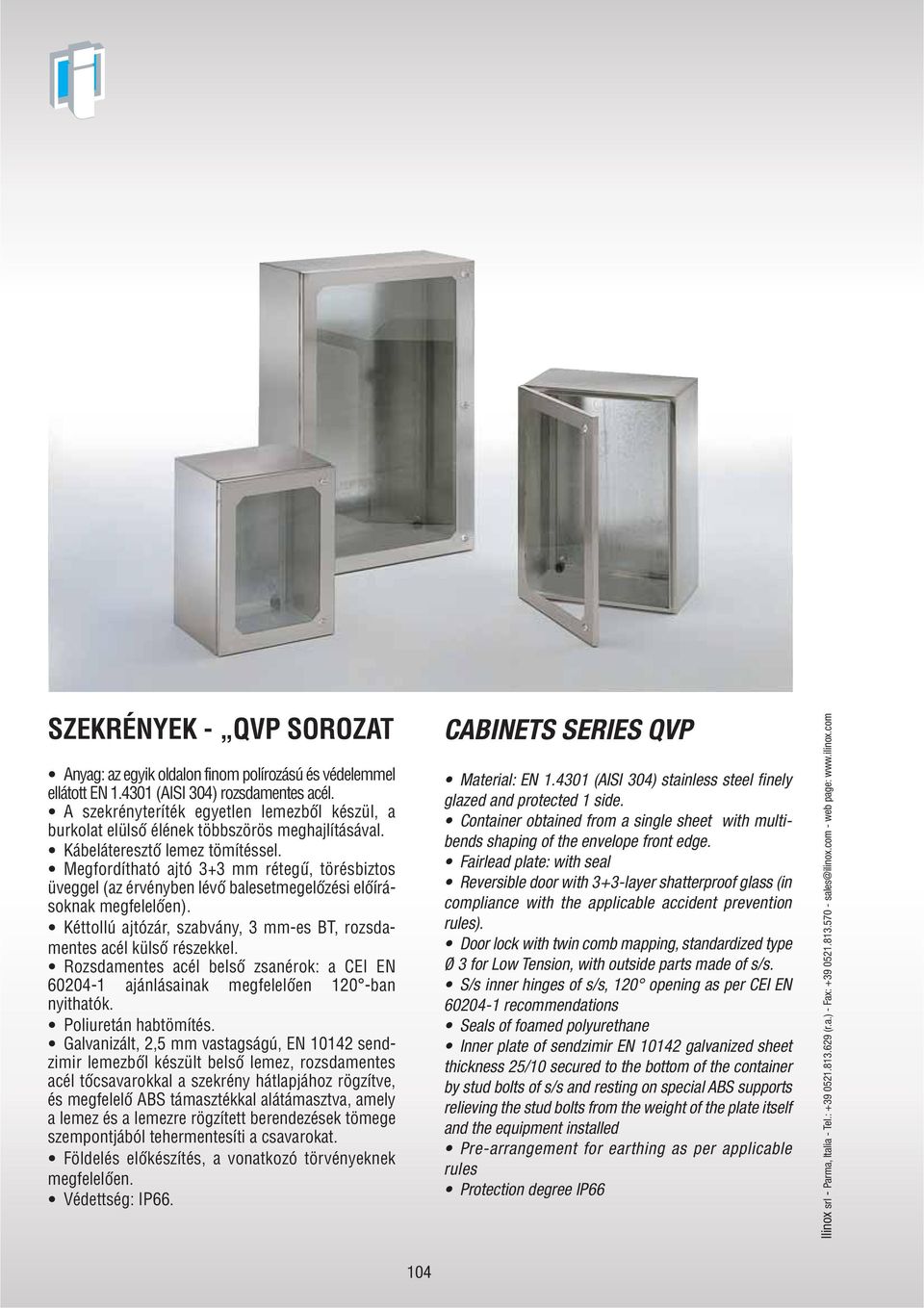

14 SZEKRÉNEK - QVP SOROZT nyag: az egyik oldalon finom polírozású és védelemmel ellátott EN (ISI 304) rozsdamentes acél. szekrényteríték egyetlen lemezből készül, a burkolat elülső élének többszörös meghajlításával. Kábeláteresztő lemez tömítéssel. Megfordítható ajtó 3+3 mm rétegű, törésbiztos üveggel (az érvényben lévő balesetmegelőzési előírásoknak megfelelően). Kéttollú ajtózár, szabvány, 3 mm-es T, rozsdamentes acél külső részekkel. Rozsdamentes acél belső zsanérok: a CEI EN ajánlásainak megfelelően 120 -ban nyithatók. Poliuretán habtömítés. Galvanizált, 2,5 mm vastagságú, EN sendzimir lemezből készült belső lemez, rozsdamentes acél tőcsavarokkal a szekrény hátlapjához rögzítve, és megfelelő S támasztékkal alátámasztva, amely a lemez és a lemezre rögzített berendezések tömege szempontjából tehermentesíti a csavarokat. Földelés előkészítés, a vonatkozó törvényeknek megfelelően. Védettség: IP66. CINETS SERIES QVP Material: EN (ISI 304) stainless steel finely glazed and protected 1 side. Container obtained from a single sheet with multibends shaping of the envelope front edge. Fairlead plate: with seal Reversible door with 3+3-layer shatterproof glass (in compliance with the applicable accident prevention rules). Door lock with twin comb mapping, standardized type Ø 3 for Low Tension, with outside parts made of s/s. S/s inner hinges of s/s, 120 opening as per CEI EN recommendations Seals of foamed polyurethane Inner plate of sendzimir EN galvanized sheet thickness 25/10 secured to the bottom of the container by stud bolts of s/s and resting on special S supports relieving the stud bolts from the weight of the plate itself and the equipment installed Pre-arrangement for earthing as per applicable rules Protection degree IP66 104

15 C Z Z Z1 Z2 Kérésre választható /on demand D QVP612 / 616 / 812 / 816 G E 90 IP66 NEM 4-4x-12 SZEKRÉN VSTGSÁG ELSŐ LEMEZ KÁELÁTERESZTŐ NEM HSZNÁLHTÓ RÉSZ CINET THICKNESS INTERNL PLTE FIRLED PLTE NO-USEFUL ROOM TÉTEL SZEKRÉN JTÓ C CINET DOOR QVP tételek vezetőlemezzel és 3 zárral G D E Z1 Z2 QVP /10 15/ QVP /10 15/ QVP /10 20/ QVP /10 20/ QVP /10 20/ QVP /10 20/ QVP /10 20/ S QVP : with fairlead plate and 3 looks 105

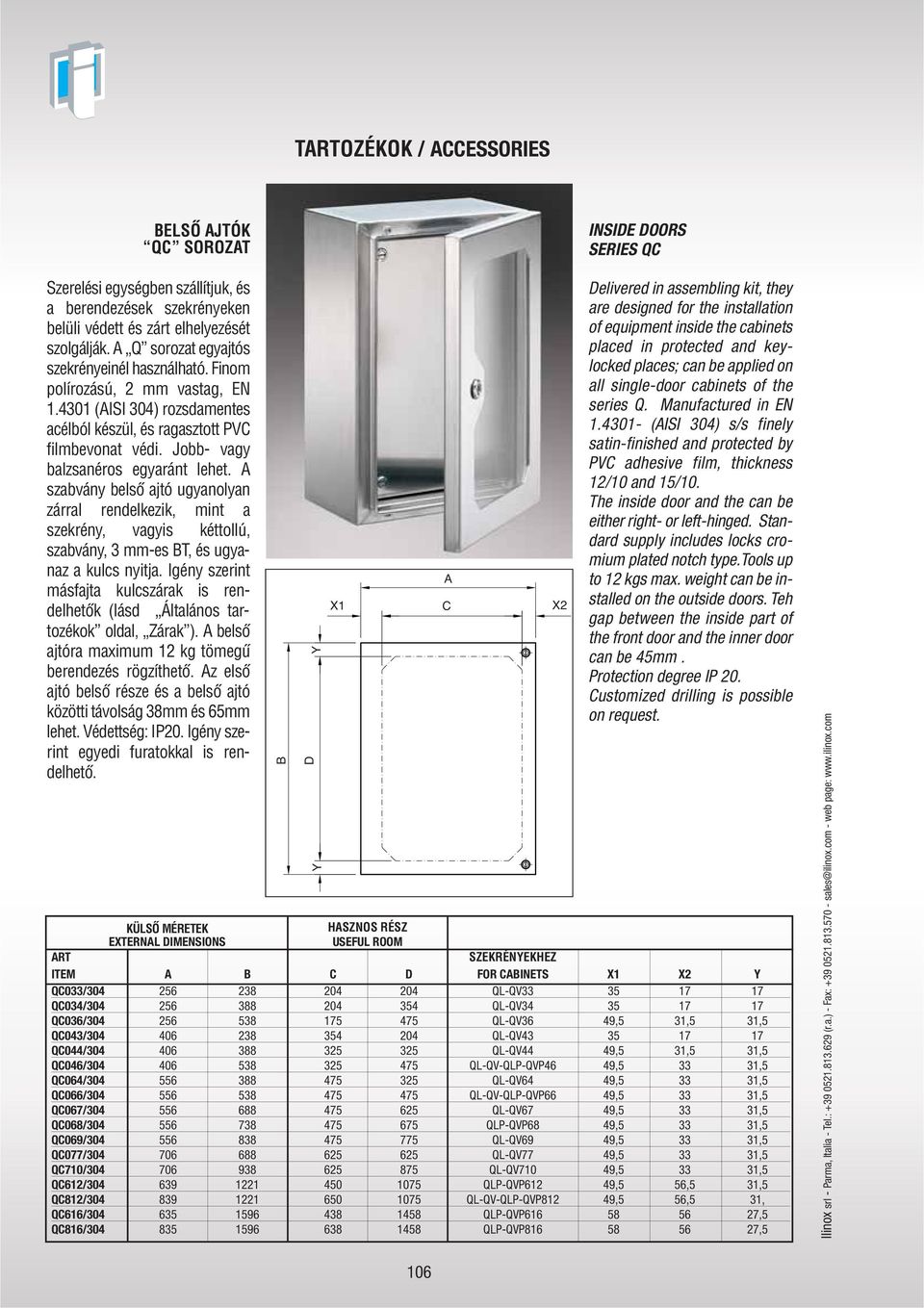

16 TRTOZÉKOK / CCESSORIES ELSŐ JTÓK QC SOROZT INSIDE DOORS SERIES QC Szerelési egységben szállítjuk, és a berendezések szekrényeken belüli védett és zárt elhelyezését szolgálják. Q sorozat egyajtós szekrényeinél használható. Finom polírozású, 2 mm vastag, EN (ISI 304) rozsdamentes acélból készül, és ragasztott PVC filmbevonat védi. Jobb- vagy balzsanéros egyaránt lehet. szabvány belső ajtó ugyanolyan zárral rendelkezik, mint a szekrény, vagyis kéttollú, szabvány, 3 mm-es T, és ugyanaz a kulcs nyitja. Igény szerint másfajta kulcszárak is rendelhetők (lásd Általános tartozékok oldal, Zárak ). belső ajtóra maximum 12 kg tömegű berendezés rögzíthető. z első ajtó belső része és a belső ajtó közötti távolság 38mm és 65mm lehet. Védettség: IP20. Igény szerint egyedi furatokkal is rendelhető. Delivered in assembling kit, they are designed for the installation of equipment inside the cabinets placed in protected and keylocked places; can be applied on all single-door cabinets of the series Q. Manufactured in EN (ISI 304) s/s finely satin-finished and protected by PVC adhesive film, thickness 12/10 and 15/10. The inside door and the can be either right- or left-hinged. Standard supply includes locks cromium plated notch type.tools up to 12 kgs max. weight can be installed on the outside doors. Teh gap between the inside part of the front door and the inner door can be 45mm. Protection degree IP 20. Customized drilling is possible on request. KÜLSŐ MÉRETEK HSZNOS RÉSZ ETERNL DIMENSIONS USEFUL ROOM RT SZEKRÉNEKHEZ C D FOR CINETS 1 2 QC033/ QL-QV QC034/ QL-QV QC036/ QL-QV36 49,5 31,5 31,5 QC043/ QL-QV QC044/ QL-QV44 49,5 31,5 31,5 QC046/ QL-QV-QLP-QVP46 49, ,5 QC064/ QL-QV64 49, ,5 QC066/ QL-QV-QLP-QVP66 49, ,5 QC067/ QL-QV67 49, ,5 QC068/ QLP-QVP68 49, ,5 QC069/ QL-QV69 49, ,5 QC077/ QL-QV77 49, ,5 QC710/ QL-QV710 49, ,5 QC612/ QLP-QVP612 49,5 56,5 31,5 QC812/ QL-QV-QLP-QVP812 49,5 56,5 31, QC616/ QLP-QVP ,5 QC816/ QLP-QVP ,5 106

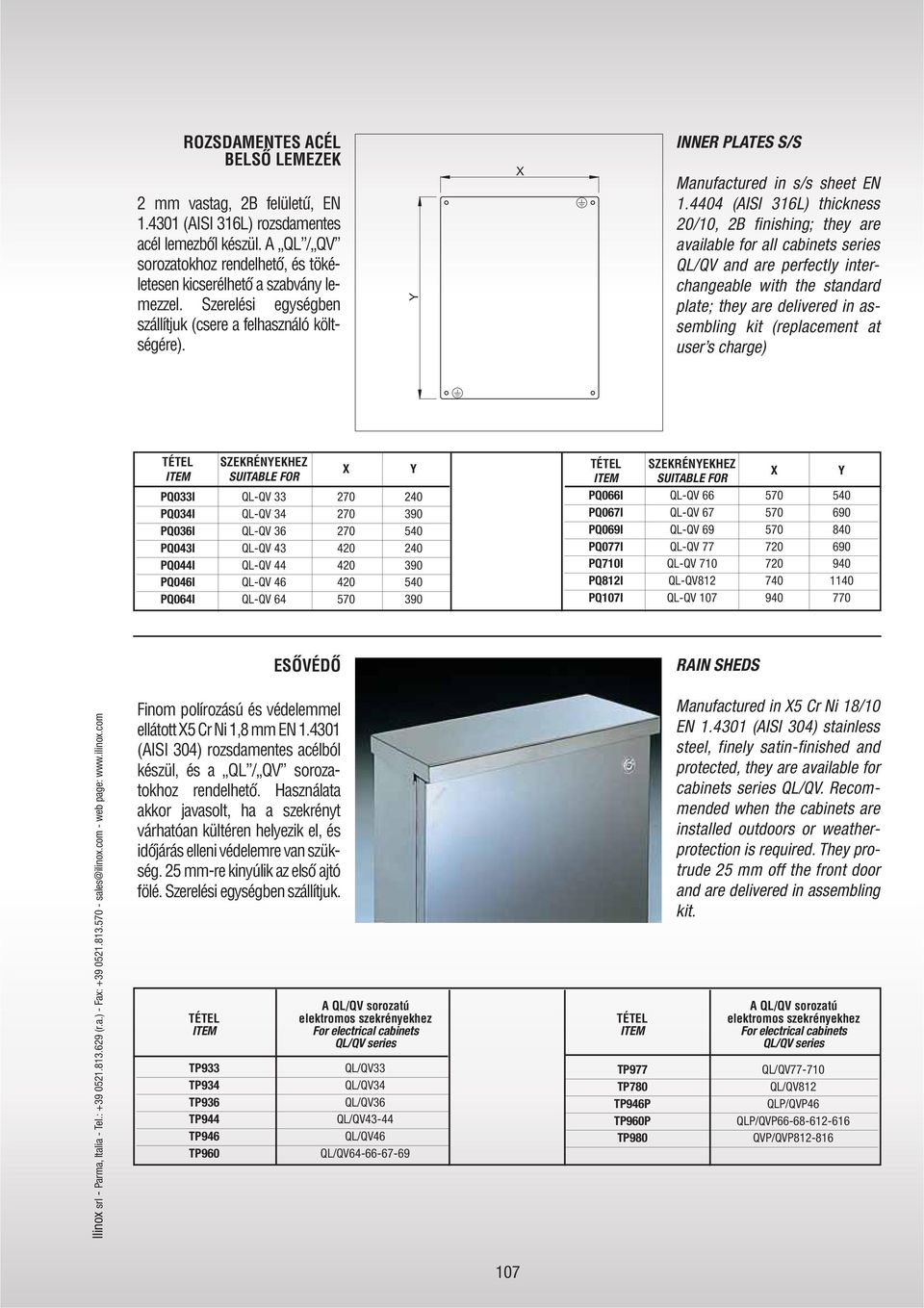

17 ROZSDMENTES CÉL ELSŐ LEMEZEK 2 mm vastag, 2 felületű, EN (ISI 316L) rozsdamentes acél lemezből készül. QL / QV sorozatokhoz rendelhető, és tökéletesen kicserélhető a szabvány lemezzel. Szerelési egységben szállítjuk (csere a felhasználó költségére). INNER PLTES S/S Manufactured in s/s sheet EN (ISI 316L) thickness 20/10, 2 finishing; they are available for all cabinets series QL/QV and are perfectly interchangeable with the standard plate; they are delivered in assembling kit (replacement at user s charge) TÉTEL SZEKRÉNEKHEZ SUITLE FOR PQ033I QL-QV PQ034I QL-QV PQ036I QL-QV PQ043I QL-QV PQ044I QL-QV PQ046I QL-QV PQ064I QL-QV TÉTEL SZEKRÉNEKHEZ SUITLE FOR PQ066I QL-QV PQ067I QL-QV PQ069I QL-QV PQ077I QL-QV PQ710I QL-QV PQ812I QL-QV PQ107I QL-QV ESŐVÉDŐ RIN SHEDS Finom polírozású és védelemmel ellátott 5 Cr Ni 1,8 mm EN (ISI 304) rozsdamentes acélból készül, és a QL / QV sorozatokhoz rendelhető. Használata akkor javasolt, ha a szekrényt várhatóan kültéren helyezik el, és időjárás elleni védelemre van szükség. 25 mm-re kinyúlik az első ajtó fölé. Szerelési egységben szállítjuk. TÉTEL TP933 TP934 TP936 TP944 TP946 TP960 QL/QV sorozatú elektromos szekrényekhez For electrical cabinets QL/QV series QL/QV33 QL/QV34 QL/QV36 QL/QV43-44 QL/QV46 QL/QV TÉTEL TP977 TP780 TP946P TP960P TP980 Manufactured in 5 Cr Ni 18/10 EN (ISI 304) stainless steel, finely satin-finished and protected, they are available for cabinets series QL/QV. Recommended when the cabinets are installed outdoors or weatherprotection is required. They protrude 25 mm off the front door and are delivered in assembling kit. QL/QV sorozatú elektromos szekrényekhez For electrical cabinets QL/QV series QL/QV QL/QV812 QLP/QVP46 QLP/QVP QVP/QVP

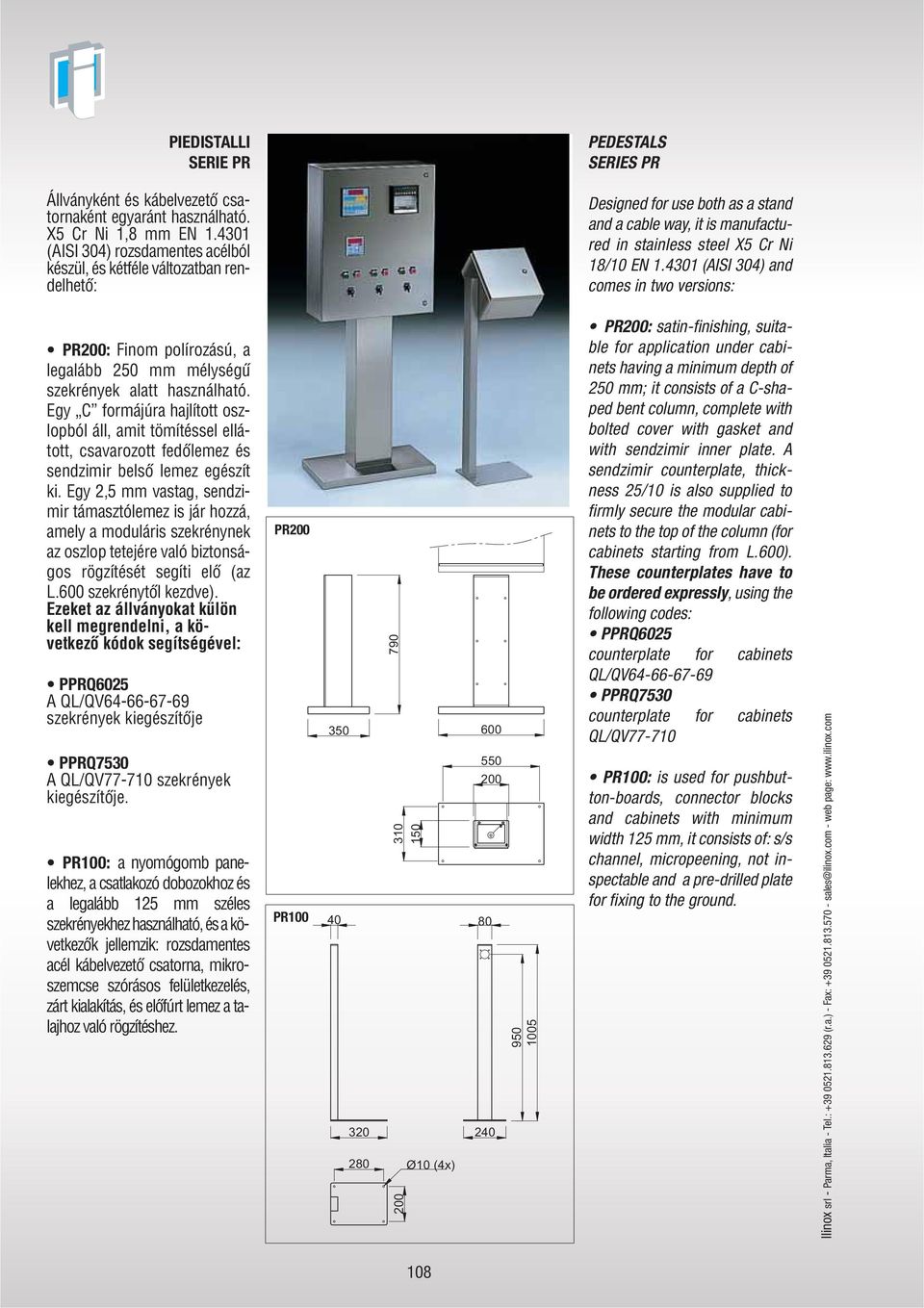

18 PIEDISTLLI SERIE PR PEDESTLS SERIES PR Állványként és kábelvezető csatornaként egyaránt használható. 5 Cr Ni 1,8 mm EN (ISI 304) rozsdamentes acélból készül, és kétféle változatban rendelhető: Designed for use both as a stand and a cable way, it is manufactured in stainless steel 5 Cr Ni 18/10 EN (ISI 304) and comes in two versions: PR200: Finom polírozású, a legalább 250 mm mélységű szekrények alatt használható. Egy C formájúra hajlított oszlopból áll, amit tömítéssel ellátott, csavarozott fedőlemez és sendzimir belső lemez egészít ki. Egy 2,5 mm vastag, sendzimir támasztólemez is jár hozzá, amely a moduláris szekrénynek az oszlop tetejére való biztonságos rögzítését segíti elő (az L.600 szekrénytől kezdve). Ezeket az állványokat külön kell megrendelni, a következő kódok segítségével: PPRQ6025 QL/QV szekrények kiegészítője PPRQ7530 QL/QV szekrények kiegészítője. PR100: a nyomógomb panelekhez, a csatlakozó dobozokhoz és a legalább 125 mm széles szekrényekhez használható, és a következők jellemzik: rozsdamentes acél kábelvezető csatorna, mikroszemcse szórásos felületkezelés, zárt kialakítás, és előfúrt lemez a talajhoz való rögzítéshez. PR200 PR Ø10 (4x) PR200: satin-finishing, suitable for application under cabinets having a minimum depth of 250 mm; it consists of a C-shaped bent column, complete with bolted cover with gasket and with sendzimir inner plate. sendzimir counterplate, thickness 25/10 is also supplied to firmly secure the modular cabinets to the top of the column (for cabinets starting from L.600). These counterplates have to be ordered expressly, using the following codes: PPRQ6025 counterplate for cabinets QL/QV PPRQ7530 counterplate for cabinets QL/QV PR100: is used for pushbutton-boards, connector blocks and cabinets with minimum width 125 mm, it consists of: s/s channel, micropeening, not inspectable and a pre-drilled plate for fixing to the ground. 108

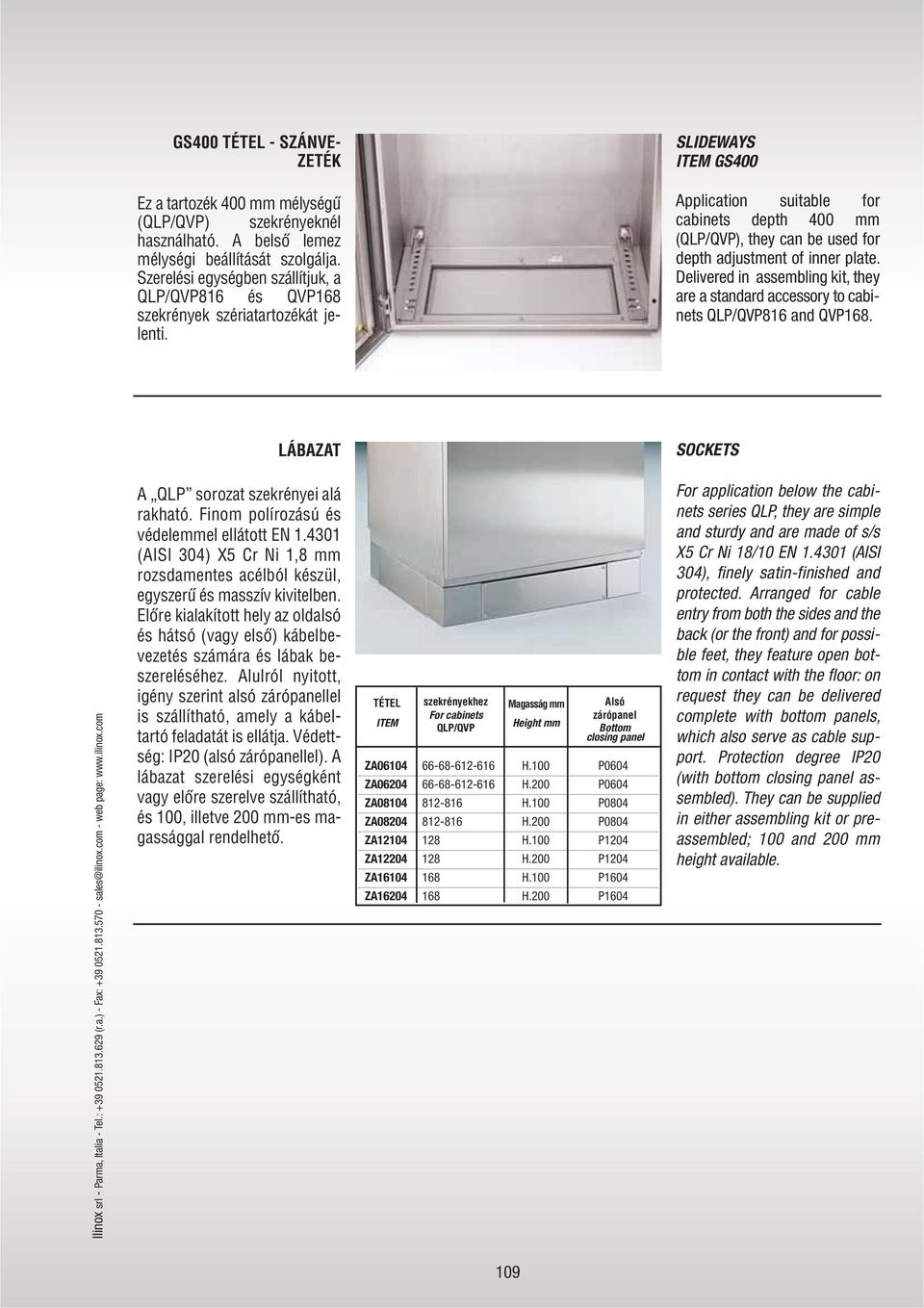

19 GS400 TÉTEL - SZÁNVE- ZETÉK SLIDEWS GS400 Ez a tartozék 400 mm mélységű (QLP/QVP) szekrényeknél használható. belső lemez mélységi beállítását szolgálja. Szerelési egységben szállítjuk, a QLP/QVP816 és QVP168 szekrények szériatartozékát jelenti. pplication suitable for cabinets depth 400 mm (QLP/QVP), they can be used for depth adjustment of inner plate. Delivered in assembling kit, they are a standard accessory to cabinets QLP/QVP816 and QVP168. LÁZT SOCKETS QLP sorozat szekrényei alá rakható. Finom polírozású és védelemmel ellátott EN (ISI 304) 5 Cr Ni 1,8 mm rozsdamentes acélból készül, egyszerű és masszív kivitelben. Előre kialakított hely az oldalsó és hátsó (vagy első) kábelbevezetés számára és lábak beszereléséhez. lulról nyitott, igény szerint alsó zárópanellel is szállítható, amely a kábeltartó feladatát is ellátja. Védettség: IP20 (alsó zárópanellel). lábazat szerelési egységként vagy előre szerelve szállítható, és 100, illetve 200 mm-es magassággal rendelhető. TÉTEL szekrényekhez Magasság mm lsó For cabinets zárópanel QLP/QVP Height mm ottom closing panel Z H.100 P0604 Z H.200 P0604 Z H.100 P0804 Z H.200 P0804 Z H.100 P1204 Z H.200 P1204 Z H.100 P1604 Z H.200 P1604 For application below the cabinets series QLP, they are simple and sturdy and are made of s/s 5 Cr Ni 18/10 EN (ISI 304), finely satin-finished and protected. rranged for cable entry from both the sides and the back (or the front) and for possible feet, they feature open bottom in contact with the floor: on request they can be delivered complete with bottom panels, which also serve as cable support. Protection degree IP20 (with bottom closing panel assembled). They can be supplied in either assembling kit or preassembled; 100 and 200 mm height available. 109
