1 Instrukcja obsługi Návod k obsluze Návod na používanie Használati utasítás Руководство по эксплуатации Інструкція з експлуатації Instrucţiuni de folosire Ръководство за експлоатация Uputstvo za opsluživanje Navodilo za uporabo Upute za uporabu Kasutusjuhend Lietošanas pamācība Naudojimo instrukcija PDO 6 Polski Česky Slovensky Magyar Русский Українська Română Български Srpski Slovensko Hrvatski Eesti Latviešu Lietuviškai PDO DO 6

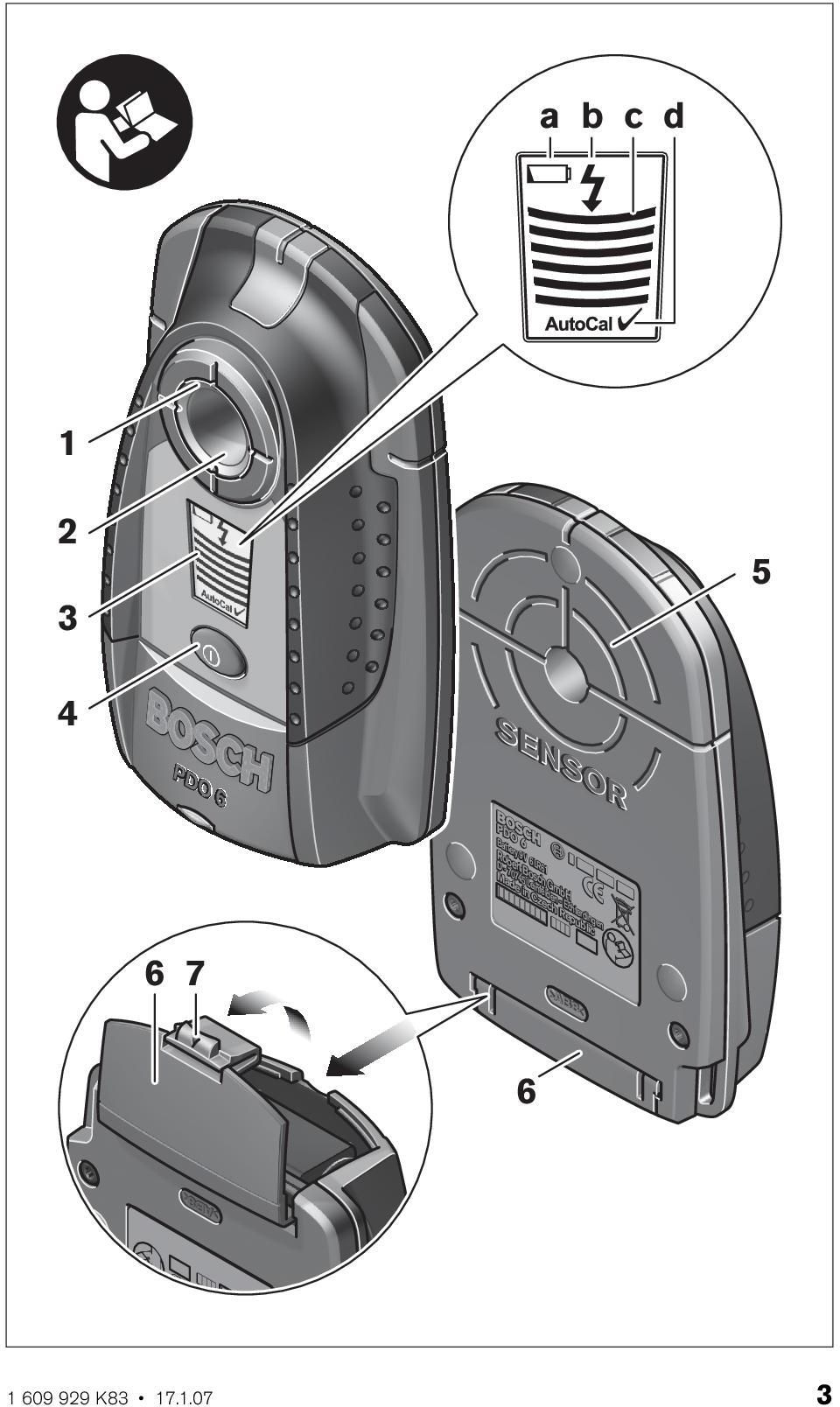

2 erdingen >AB8 >AB8< Republic a b c d SENSOR PDO DO O6 Battery 9V 6LR61 Robert Bosch GmbH D Leinfelden - Echterdingen Made in Czech Republic 6 7 >AB8 >AB8< 6 Made in Czech Republic Robert Bosch GmbH erdingen D Leinfelden - Echterdingen Battery 9V 6LR61 SOR 3

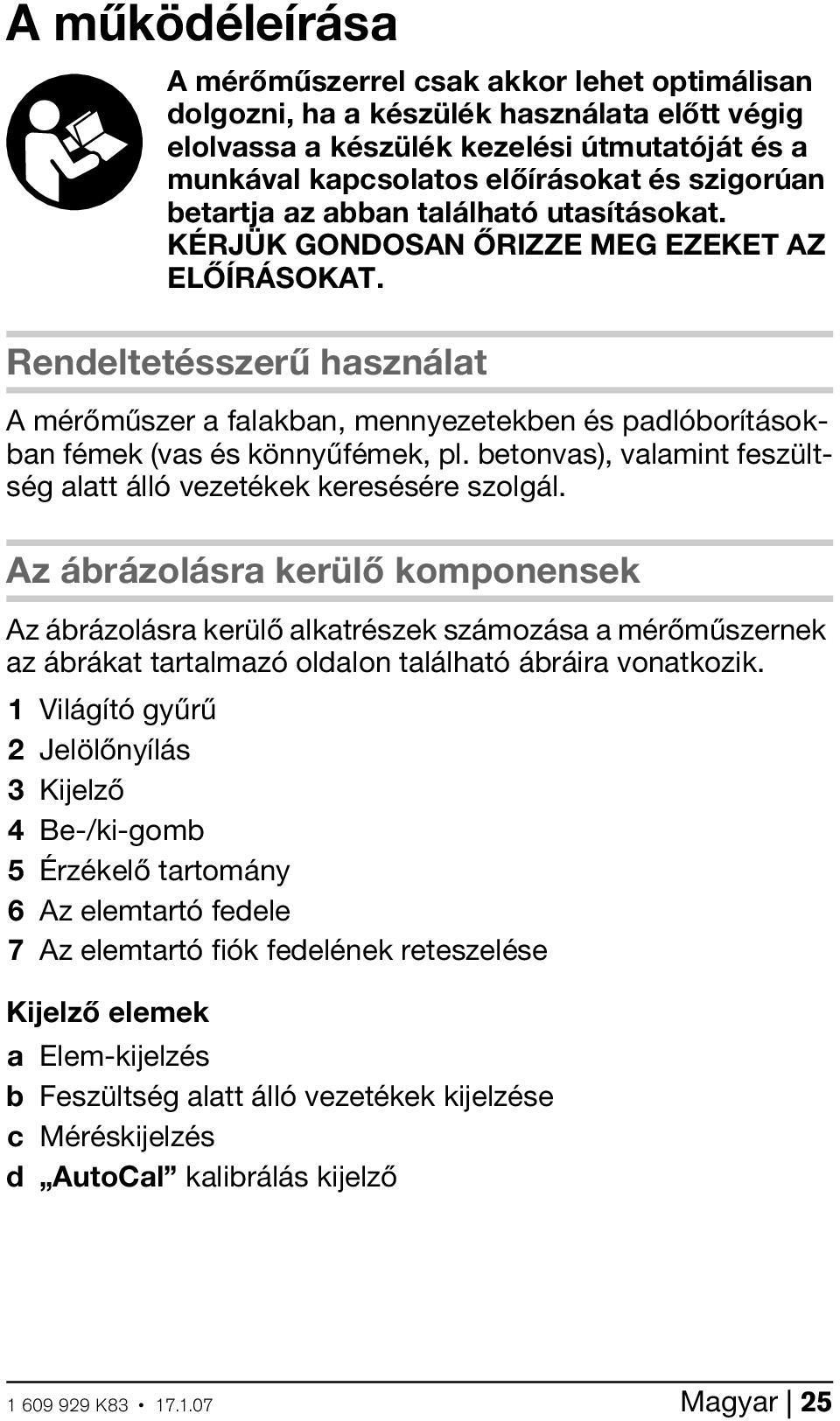

3 A működéleírása A mérőműszerrel csak akkor lehet optimálisan dolgozni, ha a készülék használata előtt végig elolvassa a készülék kezelési útmutatóját és a munkával kapcsolatos előírásokat és szigorúan betartja az abban található utasításokat. KÉRJÜK GONDOSAN ŐRIZZE MEG EZEKET AZ ELŐÍRÁSOKAT. Rendeltetésszerű használat A mérőműszer a falakban, mennyezetekben és padlóborításokban fémek (vas és könnyűfémek, pl. betonvas), valamint feszültség alatt álló vezetékek keresésére szolgál. Az ábrázolásra kerülő komponensek Az ábrázolásra kerülő alkatrészek számozása a mérőműszernek az ábrákat tartalmazó oldalon található ábráira vonatkozik. 1 Világító gyűrű 2 Jelölőnyílás 3 Kijelző 4 Be-/ki-gomb 5 Érzékelő tartomány 6 Az elemtartó fedele 7 Az elemtartó fiók fedelének reteszelése Kijelző elemek a Elem-kijelzés b Feszültség alatt álló vezetékek kijelzése c Méréskijelzés d AutoCal kalibrálás kijelző Magyar 25

4 Műszaki adatok Univerzális keresőkészülék PDO 6 Cikkszám K Legnagyobb felvételi mélység*: Vasfémek Vason kívüli fémek (rézcsövek) Vörösrézvezetékek (feszültség alatt)** Automatikus kikapcsolás kb. 60 mm 50 mm 30 mm 10 perc Üzemi hőmérséklet 10 C C Tárolási hőmérséklet 20 C C Elem 1 x 9 V 6LR61 Akkumulátor 1 x 9 V 6F22 Üzemelési időtartam (alkáli-mangánakkumulátor) kb. 6óra Súly az EPTA-Procedure 01/2003 (2003/01 EPTA-eljárás) szerint 0,2 kg * a tárgyak anyagától és méretétől, valamint az alap anyagától és állapotától függ ** feszültségmentes vezetékeknél a behatolási mélység kisebb Kérem ügyeljen a mérőműszer helyes cikkszámára, egyes mérőműszereknek több különböző kereskedelmi megnevezése is lehet. Összeszerelés Elemek behelyezése/kicserélése Kizárólag alkáli-mangán-elemeket vagy akkumulátorokat használjon. Az elemfiók 6 fedelének felnyításához nyomja el a nyíl által jelzett irányba a 7 reteszelést és hajtsa le az akkumulátorfiók fedelét. Tegye be a készülékkel szállított elemet. Eközben ügyeljen a helyes polarításra. 26 Magyar

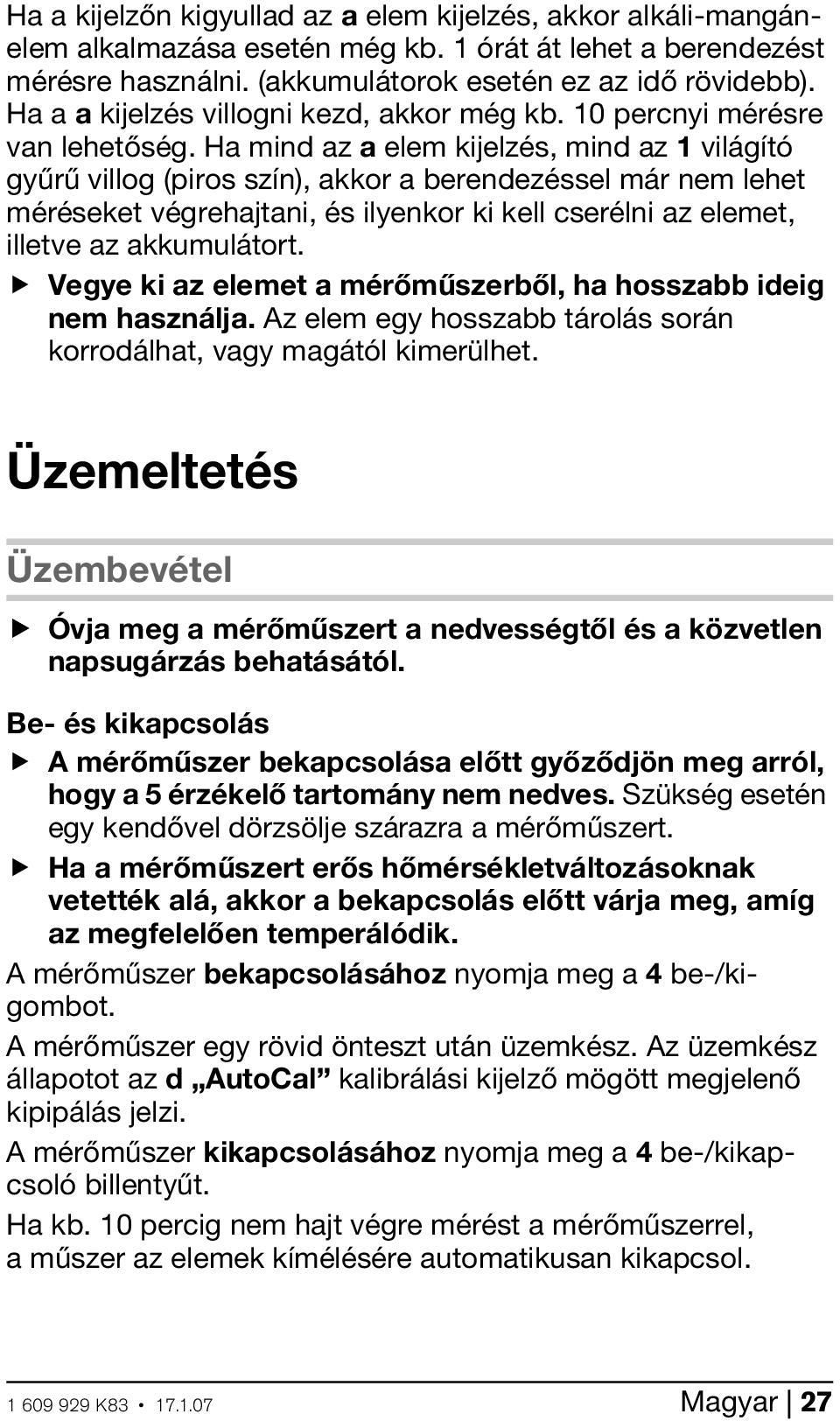

5 Ha a kijelzőn kigyullad az a elem kijelzés, akkor alkáli-mangánelem alkalmazása esetén még kb. 1 órát át lehet a berendezést mérésre használni. (akkumulátorok esetén ez az idő rövidebb). Ha a a kijelzés villogni kezd, akkor még kb. 10 percnyi mérésre van lehetőség. Ha mind az a elem kijelzés, mind az 1 világító gyűrű villog (piros szín), akkor a berendezéssel már nem lehet méréseket végrehajtani, és ilyenkor ki kell cserélni az elemet, illetve az akkumulátort. Vegye ki az elemet a mérőműszerből, ha hosszabb ideig nem használja. Az elem egy hosszabb tárolás során korrodálhat, vagy magától kimerülhet. Üzemeltetés Üzembevétel Óvja meg a mérőműszert a nedvességtől és a közvetlen napsugárzás behatásától. Be- és kikapcsolás A mérőműszer bekapcsolása előtt győződjön meg arról, hogy a 5 érzékelő tartomány nem nedves. Szükség esetén egy kendővel dörzsölje szárazra a mérőműszert. Ha a mérőműszert erős hőmérsékletváltozásoknak vetették alá, akkor a bekapcsolás előtt várja meg, amíg az megfelelően temperálódik. A mérőműszer bekapcsolásához nyomja meg a 4 be-/kigombot. A mérőműszer egy rövid önteszt után üzemkész. Az üzemkész állapotot az d AutoCal kalibrálási kijelző mögött megjelenő kipipálás jelzi. A mérőműszer kikapcsolásához nyomja meg a 4 be-/kikapcsoló billentyűt. Ha kb. 10 percig nem hajt végre mérést a mérőműszerrel, a műszer az elemek kímélésére automatikusan kikapcsol. Magyar 27

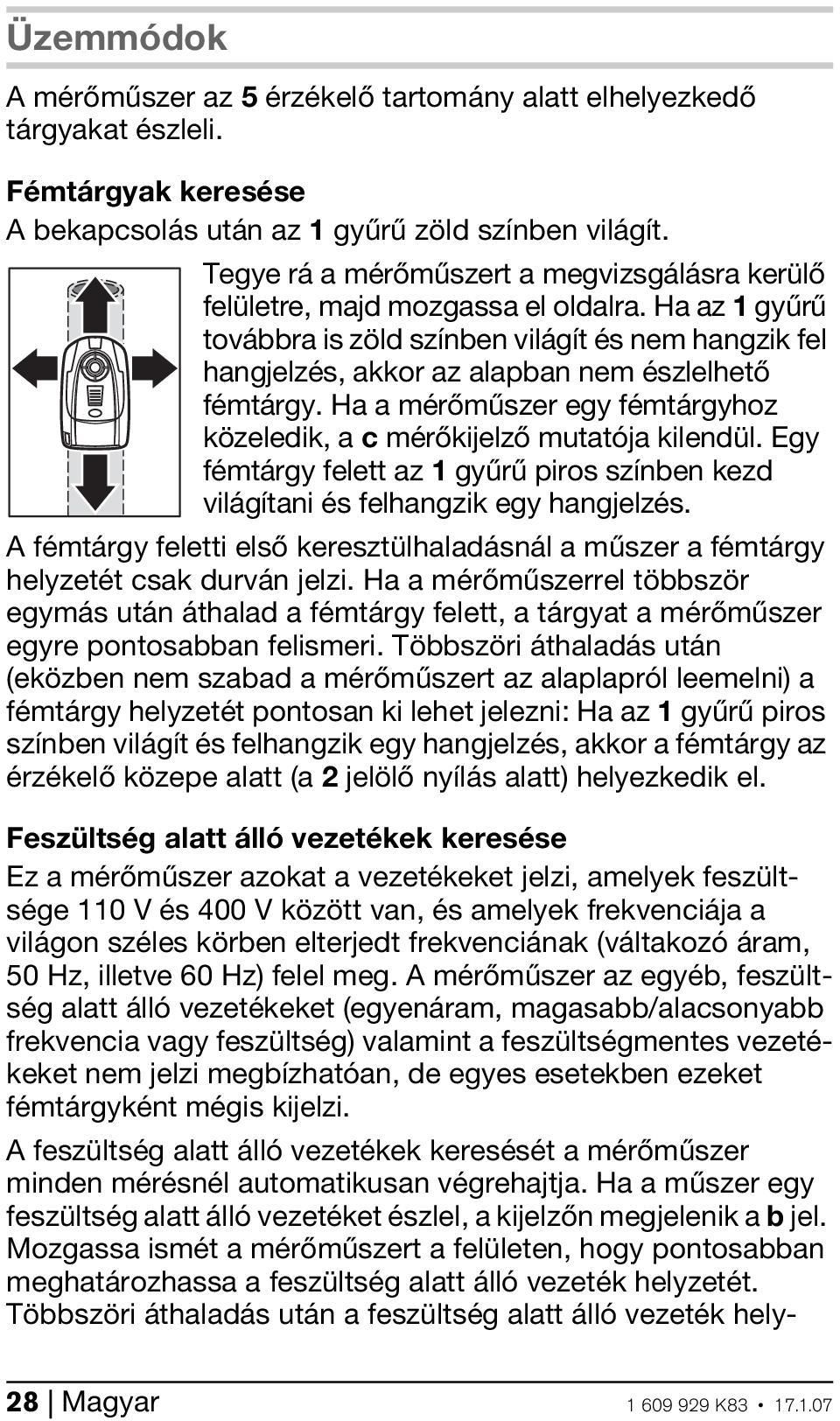

6 Üzemmódok A mérőműszer az 5 érzékelő tartomány alatt elhelyezkedő tárgyakat észleli. Fémtárgyak keresése A bekapcsolás után az 1 gyűrű zöld színben világít. Tegye rá a mérőműszert a megvizsgálásra kerülő felületre, majd mozgassa el oldalra. Ha az 1 gyűrű továbbra is zöld színben világít és nem hangzik fel hangjelzés, akkor az alapban nem észlelhető fémtárgy. Ha a mérőműszer egy fémtárgyhoz közeledik, a c mérőkijelző mutatója kilendül. Egy fémtárgy felett az 1 gyűrű piros színben kezd világítani és felhangzik egy hangjelzés. A fémtárgy feletti első keresztülhaladásnál a műszer a fémtárgy helyzetét csak durván jelzi. Ha a mérőműszerrel többször egymás után áthalad a fémtárgy felett, a tárgyat a mérőműszer egyre pontosabban felismeri. Többszöri áthaladás után (eközben nem szabad a mérőműszert az alaplapról leemelni) a fémtárgy helyzetét pontosan ki lehet jelezni: Ha az 1 gyűrű piros színben világít és felhangzik egy hangjelzés, akkor a fémtárgy az érzékelő közepe alatt (a 2 jelölő nyílás alatt) helyezkedik el. Feszültség alatt álló vezetékek keresése Ez a mérőműszer azokat a vezetékeket jelzi, amelyek feszültsége 110 V és 400 V között van, és amelyek frekvenciája a világon széles körben elterjedt frekvenciának (váltakozó áram, 50 Hz, illetve 60 Hz) felel meg. A mérőműszer az egyéb, feszültség alatt álló vezetékeket (egyenáram, magasabb/alacsonyabb frekvencia vagy feszültség) valamint a feszültségmentes vezetékeket nem jelzi megbízhatóan, de egyes esetekben ezeket fémtárgyként mégis kijelzi. A feszültség alatt álló vezetékek keresését a mérőműszer minden mérésnél automatikusan végrehajtja. Ha a műszer egy feszültség alatt álló vezetéket észlel, a kijelzőn megjelenik a b jel. Mozgassa ismét a mérőműszert a felületen, hogy pontosabban meghatározhassa a feszültség alatt álló vezeték helyzetét. Többszöri áthaladás után a feszültség alatt álló vezeték hely- 28 Magyar

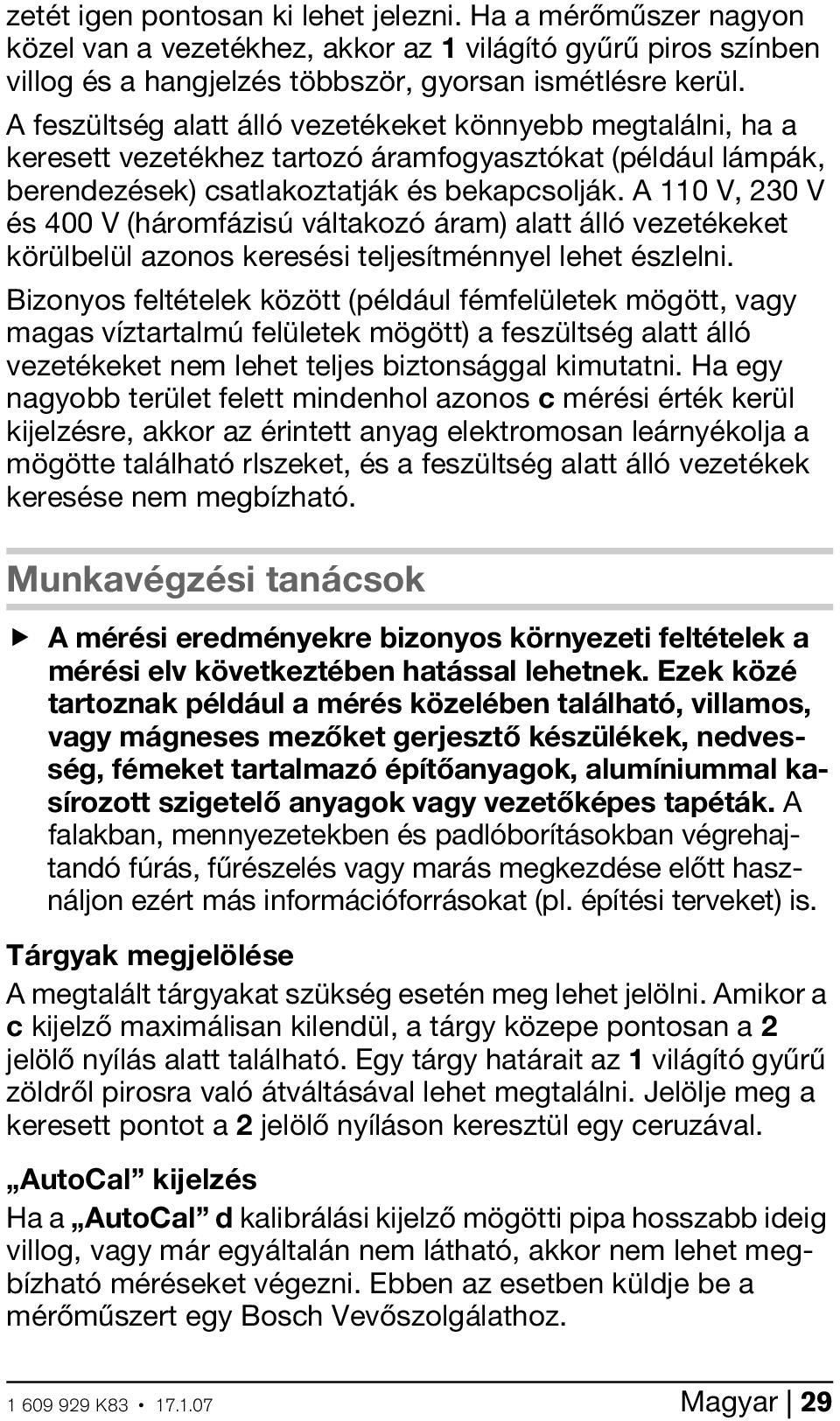

7 zetét igen pontosan ki lehet jelezni. Ha a mérőműszer nagyon közel van a vezetékhez, akkor az 1 világító gyűrű piros színben villog és a hangjelzés többször, gyorsan ismétlésre kerül. A feszültség alatt álló vezetékeket könnyebb megtalálni, ha a keresett vezetékhez tartozó áramfogyasztókat (például lámpák, berendezések) csatlakoztatják és bekapcsolják. A 110 V, 230 V és 400 V (háromfázisú váltakozó áram) alatt álló vezetékeket körülbelül azonos keresési teljesítménnyel lehet észlelni. Bizonyos feltételek között (például fémfelületek mögött, vagy magas víztartalmú felületek mögött) a feszültség alatt álló vezetékeket nem lehet teljes biztonsággal kimutatni. Ha egy nagyobb terület felett mindenhol azonos c mérési érték kerül kijelzésre, akkor az érintett anyag elektromosan leárnyékolja a mögötte található rlszeket, és a feszültség alatt álló vezetékek keresése nem megbízható. Munkavégzési tanácsok A mérési eredményekre bizonyos környezeti feltételek a mérési elv következtében hatással lehetnek. Ezek közé tartoznak például a mérés közelében található, villamos, vagy mágneses mezőket gerjesztő készülékek, nedvesség, fémeket tartalmazó építőanyagok, alumíniummal kasírozott szigetelő anyagok vagy vezetőképes tapéták. A falakban, mennyezetekben és padlóborításokban végrehajtandó fúrás, fűrészelés vagy marás megkezdése előtt használjon ezért más információforrásokat (pl. építési terveket) is. Tárgyak megjelölése A megtalált tárgyakat szükség esetén meg lehet jelölni. Amikor a c kijelző maximálisan kilendül, a tárgy közepe pontosan a 2 jelölő nyílás alatt található. Egy tárgy határait az 1 világító gyűrű zöldről pirosra való átváltásával lehet megtalálni. Jelölje meg a keresett pontot a 2 jelölő nyíláson keresztül egy ceruzával. AutoCal kijelzés Ha a AutoCal d kalibrálási kijelző mögötti pipa hosszabb ideig villog, vagy már egyáltalán nem látható, akkor nem lehet megbízható méréseket végezni. Ebben az esetben küldje be a mérőműszert egy Bosch Vevőszolgálathoz. Magyar 29

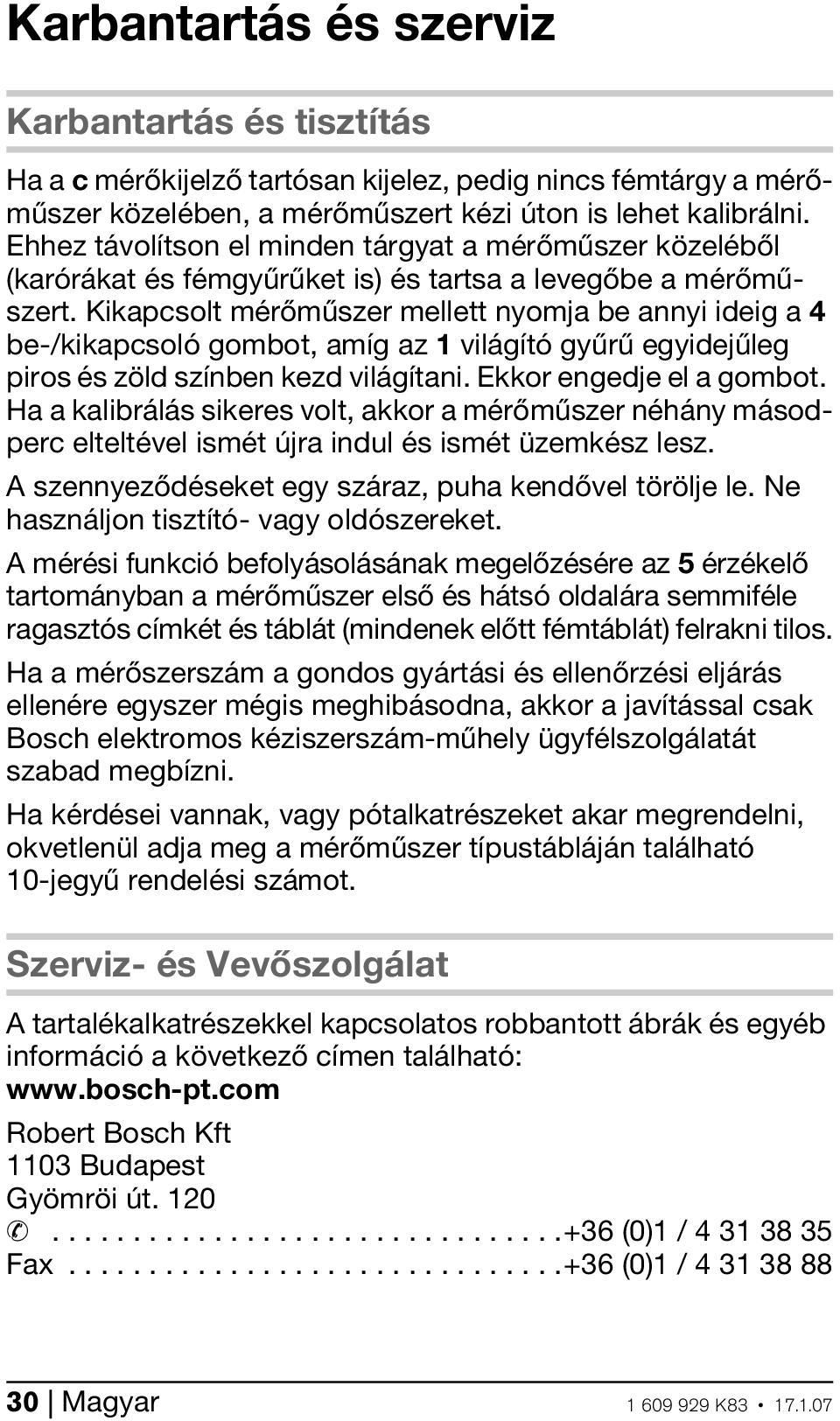

8 Karbantartás és szerviz Karbantartás és tisztítás Ha a c mérőkijelző tartósan kijelez, pedig nincs fémtárgy a mérőműszer közelében, a mérőműszert kézi úton is lehet kalibrálni. Ehhez távolítson el minden tárgyat a mérőműszer közeléből (karórákat és fémgyűrűket is) és tartsa a levegőbe a mérőműszert. Kikapcsolt mérőműszer mellett nyomja be annyi ideig a 4 be-/kikapcsoló gombot, amíg az 1 világító gyűrű egyidejűleg piros és zöld színben kezd világítani. Ekkor engedje el a gombot. Ha a kalibrálás sikeres volt, akkor a mérőműszer néhány másodperc elteltével ismét újra indul és ismét üzemkész lesz. A szennyeződéseket egy száraz, puha kendővel törölje le. Ne használjon tisztító- vagy oldószereket. A mérési funkció befolyásolásának megelőzésére az 5 érzékelő tartományban a mérőműszer első és hátsó oldalára semmiféle ragasztós címkét és táblát (mindenek előtt fémtáblát) felrakni tilos. Ha a mérőszerszám a gondos gyártási és ellenőrzési eljárás ellenére egyszer mégis meghibásodna, akkor a javítással csak Bosch elektromos kéziszerszám-műhely ügyfélszolgálatát szabad megbízni. Ha kérdései vannak, vagy pótalkatrészeket akar megrendelni, okvetlenül adja meg a mérőműszer típustábláján található 10-jegyű rendelési számot. Szerviz- és Vevőszolgálat A tartalékalkatrészekkel kapcsolatos robbantott ábrák és egyéb információ a következő címen található: Robert Bosch Kft 1103 Budapest Gyömröi út (0)1 / Fax (0)1 / Magyar

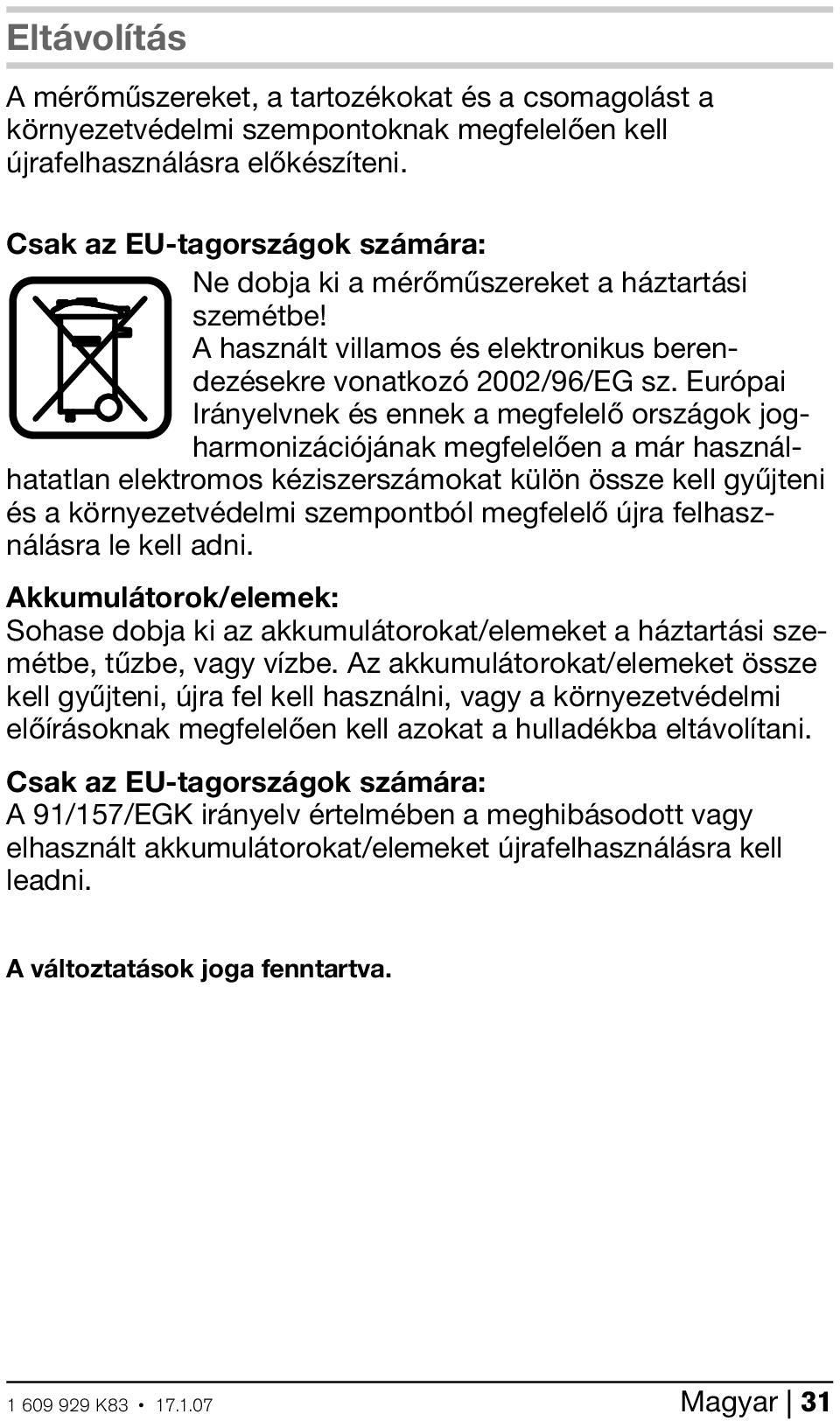

9 Eltávolítás A mérőműszereket, a tartozékokat és a csomagolást a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra előkészíteni. Csak az EU-tagországok számára: Ne dobja ki a mérőműszereket a háztartási szemétbe! A használt villamos és elektronikus berendezésekre vonatkozó 2002/96/EG sz. Európai Irányelvnek és ennek a megfelelő országok jogharmonizációjának megfelelően a már használhatatlan elektromos kéziszerszámokat külön össze kell gyűjteni és a környezetvédelmi szempontból megfelelő újra felhasználásra le kell adni. Akkumulátorok/elemek: Sohase dobja ki az akkumulátorokat/elemeket a háztartási szemétbe, tűzbe, vagy vízbe. Az akkumulátorokat/elemeket össze kell gyűjteni, újra fel kell használni, vagy a környezetvédelmi előírásoknak megfelelően kell azokat a hulladékba eltávolítani. Csak az EU-tagországok számára: A 91/157/EGK irányelv értelmében a meghibásodott vagy elhasznált akkumulátorokat/elemeket újrafelhasználásra kell leadni. A változtatások joga fenntartva. Magyar 31
