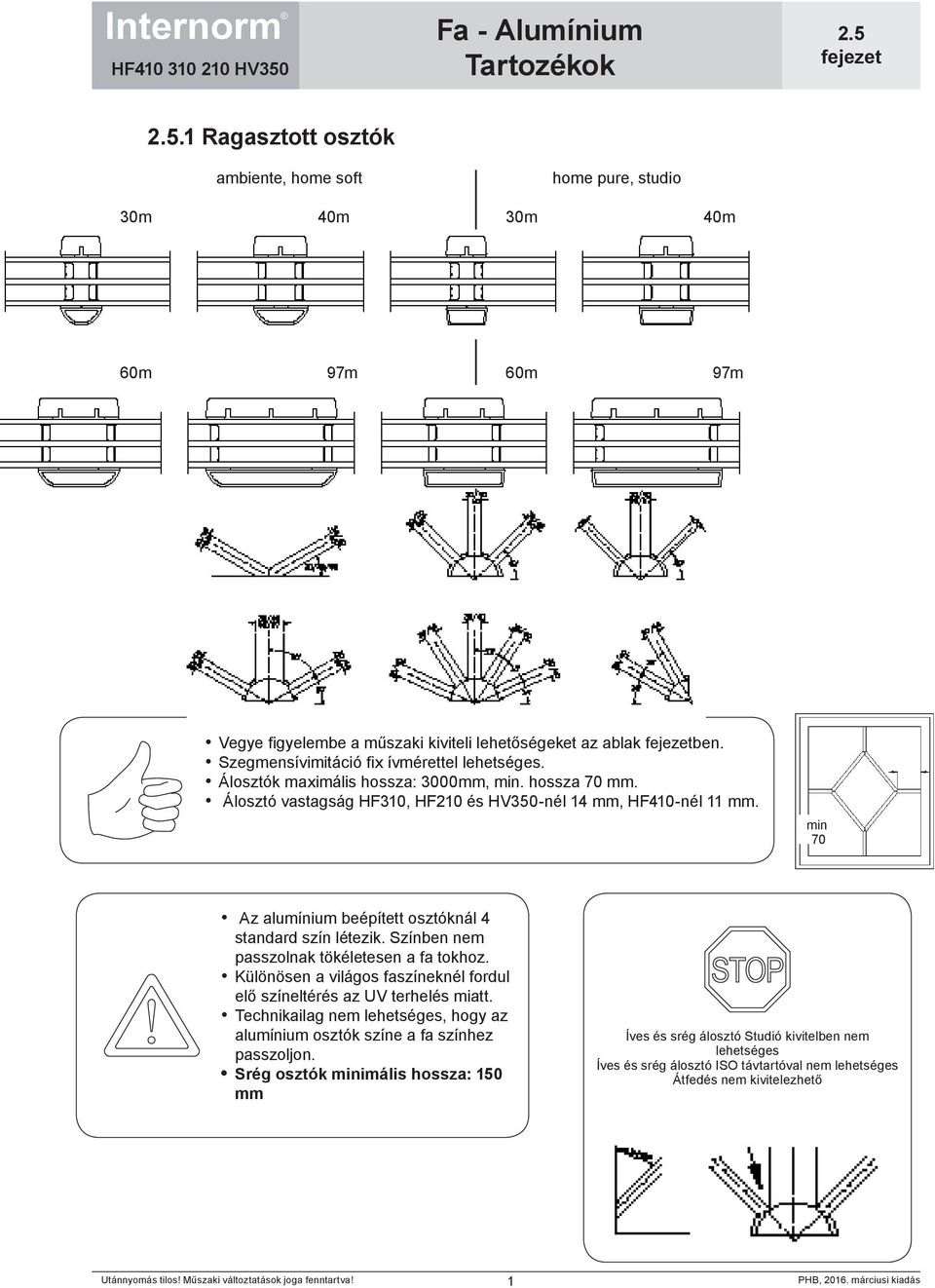

1 .1 Ragasztott osztók ambiente, home soft home pure, studio 30m 40m 30m 40m 60m 97m 60m 97m Vegye figyelembe a műszaki kiviteli lehetőségeket az ablak ben. Szegmensívimitáció fix ívmérettel lehetséges. Álosztók maximális hossza: 3000mm, min. hossza 70 mm. Álosztó vastagság HF310, HF210 és HV350-nél 14 mm, HF410-nél 11 mm. min 70 Az alumínium beépített osztóknál 4 standard szín létezik. Színben nem passzolnak tökéletesen a fa tokhoz. Különösen a világos faszíneknél fordul elő színeltérés az UV terhelés miatt. Technikailag nem lehetséges, hogy az alumínium osztók színe a fa színhez passzoljon. Srég osztók minimális hossza: 150 mm Íves és srég álosztó Studió kivitelben nem lehetséges Íves és srég álosztó ISO távtartóval nem lehetséges Átfedés nem kivitelezhető 1

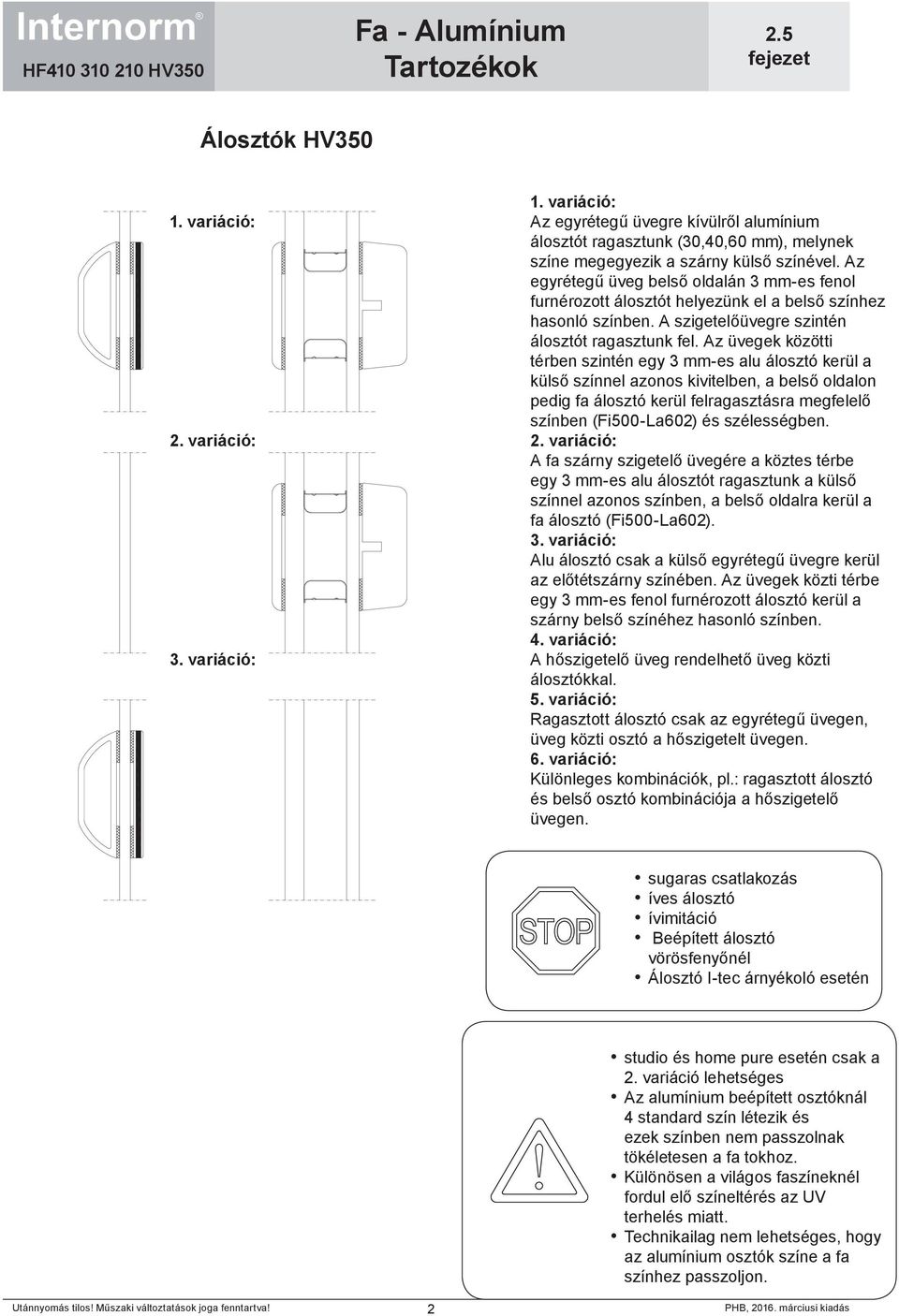

2 Álosztók HV variáció: 2. variáció: 3. variáció: 1. variáció: Az egyrétegű üvegre kívülről alumínium álosztót ragasztunk (30,40,60 mm), melynek színe megegyezik a szárny külső színével. Az egyrétegű üveg belső oldalán 3 mm-es fenol furnérozott álosztót helyezünk el a belső színhez hasonló színben. A szigetelőüvegre szintén álosztót ragasztunk fel. Az üvegek közötti térben szintén egy 3 mm-es alu álosztó kerül a külső színnel azonos kivitelben, a belső oldalon pedig fa álosztó kerül felragasztásra megfelelő színben (Fi500-La602) és szélességben. 2. variáció: A fa szárny szigetelő üvegére a köztes térbe egy 3 mm-es alu álosztót ragasztunk a külső színnel azonos színben, a belső oldalra kerül a fa álosztó (Fi500-La602). 3. variáció: Alu álosztó csak a külső egyrétegű üvegre kerül az előtétszárny színében. Az üvegek közti térbe egy 3 mm-es fenol furnérozott álosztó kerül a szárny belső színéhez hasonló színben. 4. variáció: A hőszigetelő üveg rendelhető üveg közti álosztókkal. 5. variáció: Ragasztott álosztó csak az egyrétegű üvegen, üveg közti osztó a hőszigetelt üvegen. 6. variáció: Különleges kombinációk, pl.: ragasztott álosztó és belső osztó kombinációja a hőszigetelő üvegen. sugaras csatlakozás íves álosztó ívimitáció Beépített álosztó vörösfenyőnél Álosztó I-tec árnyékoló esetén 2 studio és home pure esetén csak a 2. variáció lehetséges Az alumínium beépített osztóknál 4 standard szín létezik és ezek színben nem passzolnak tökéletesen a fa tokhoz. Különösen a világos faszíneknél fordul elő színeltérés az UV terhelés miatt. Technikailag nem lehetséges, hogy az alumínium osztók színe a fa színhez passzoljon.

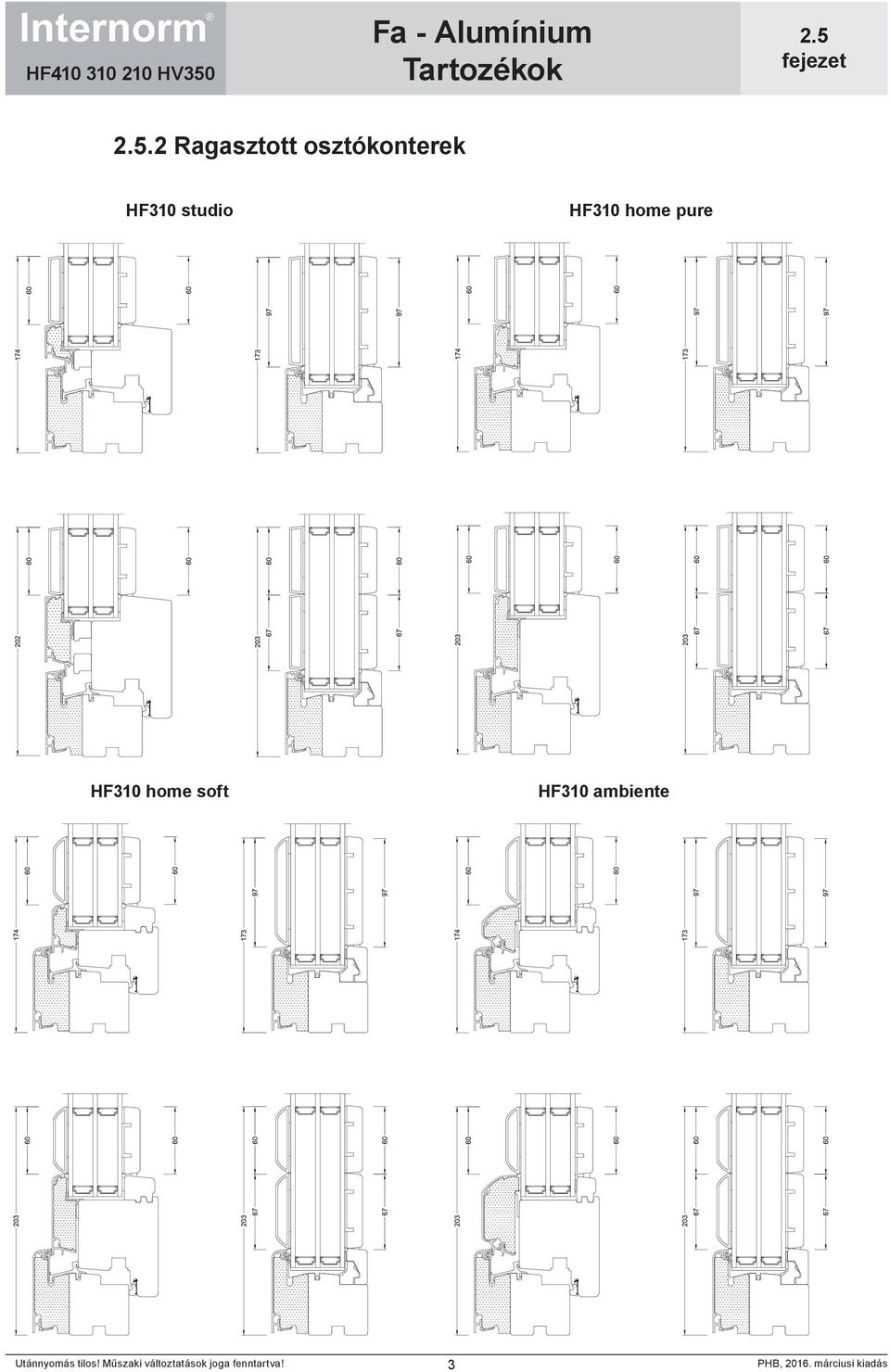

3 .2 Ragasztott osztókonterek HF310 studio HF310 home pure HF310 home soft HF310 ambiente 3

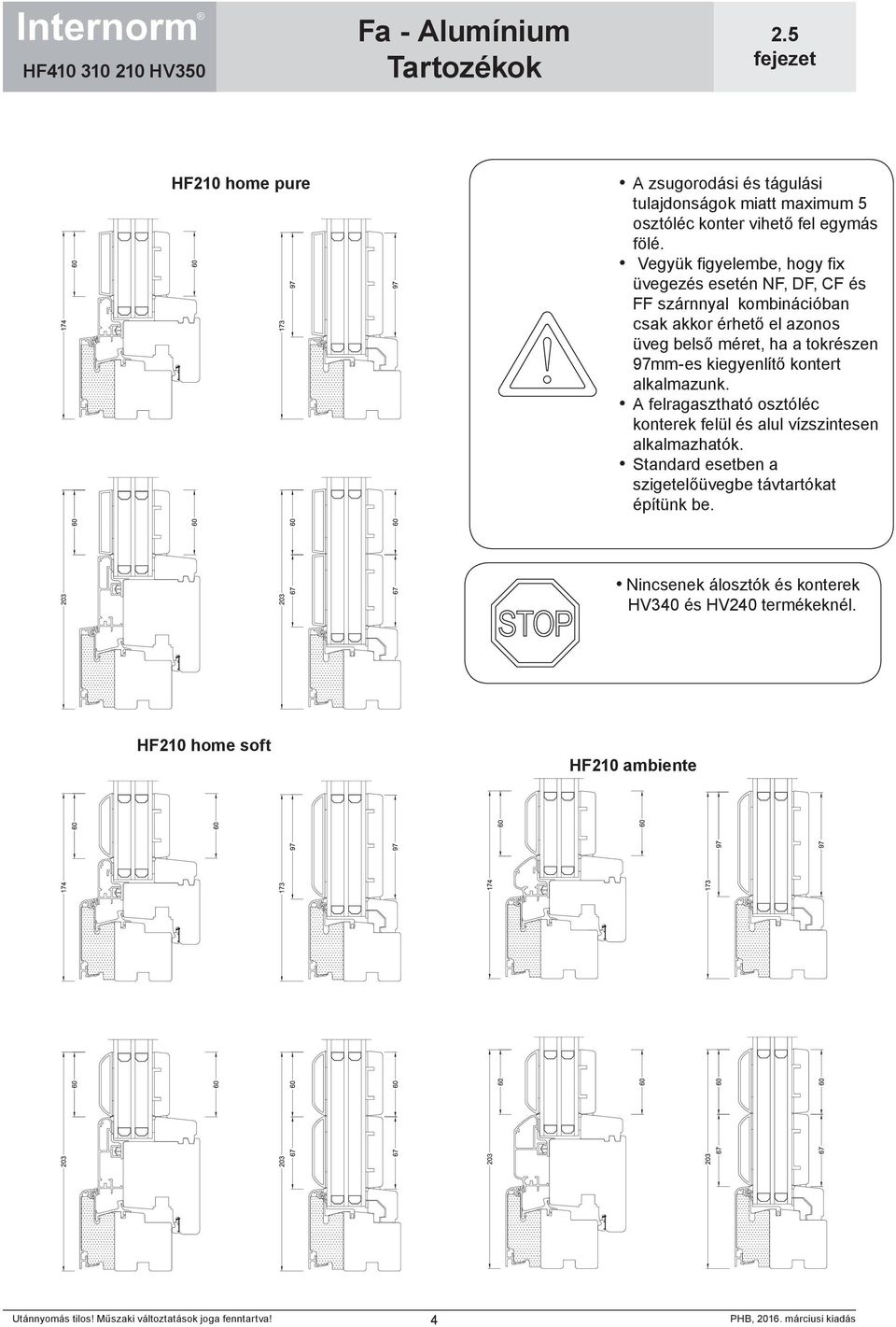

4 HF210 home pure A zsugorodási és tágulási tulajdonságok miatt maximum 5 osztóléc konter vihető fel egymás fölé. Vegyük figyelembe, hogy fix üvegezés esetén NF, DF, CF és FF szárnnyal kombinációban csak akkor érhető el azonos üveg belső méret, ha a tokrészen 97mm-es kiegyenlítő kontert alkalmazunk. A felragasztható osztóléc konterek felül és alul vízszintesen alkalmazhatók. Standard esetben a szigetelőüvegbe távtartókat építünk be. Nincsenek álosztók és konterek HV340 és HV240 termékeknél. HF210 home soft HF210 ambiente 4

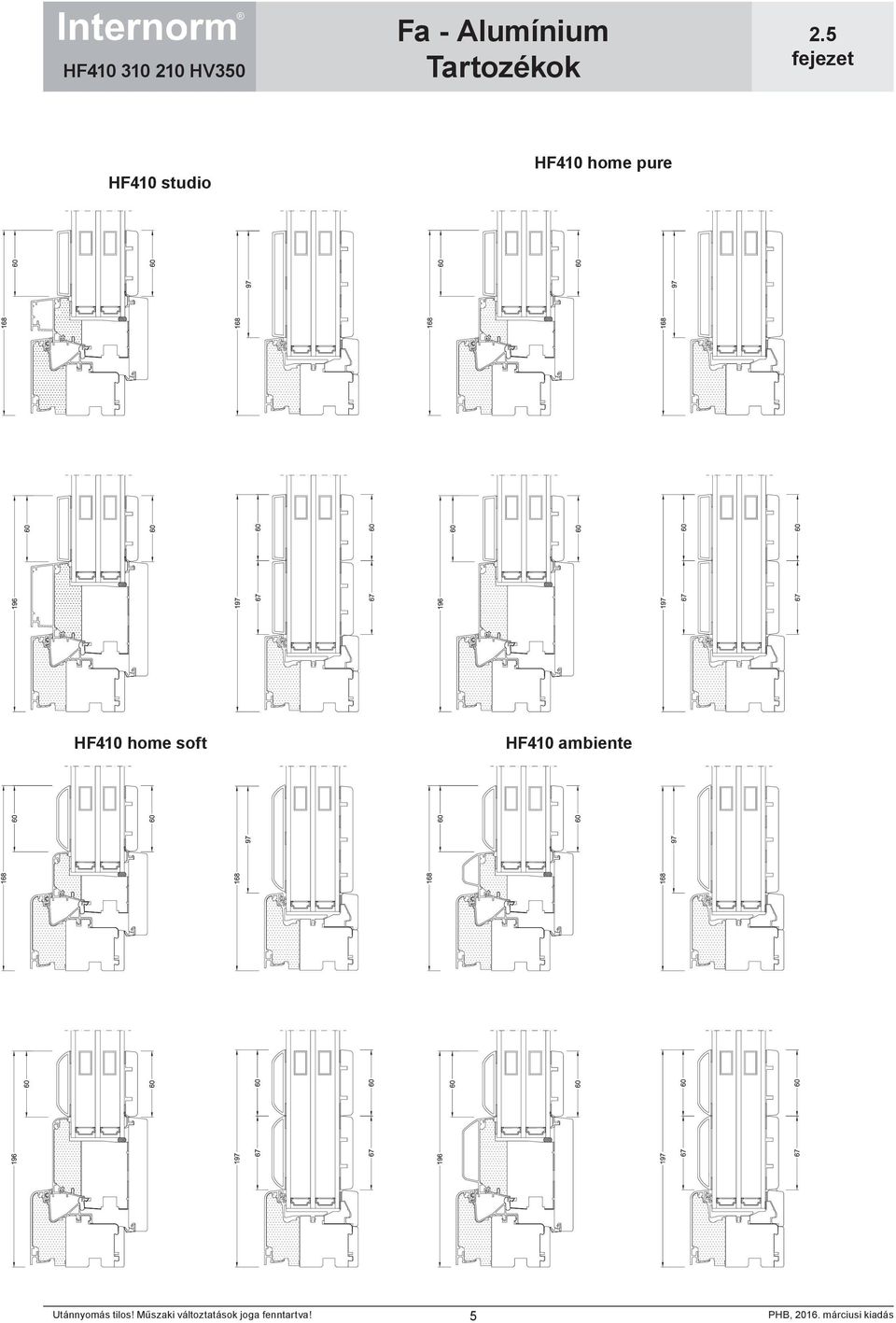

5 HF410 studio HF410 home pure HF410 home soft HF410 ambiente 5

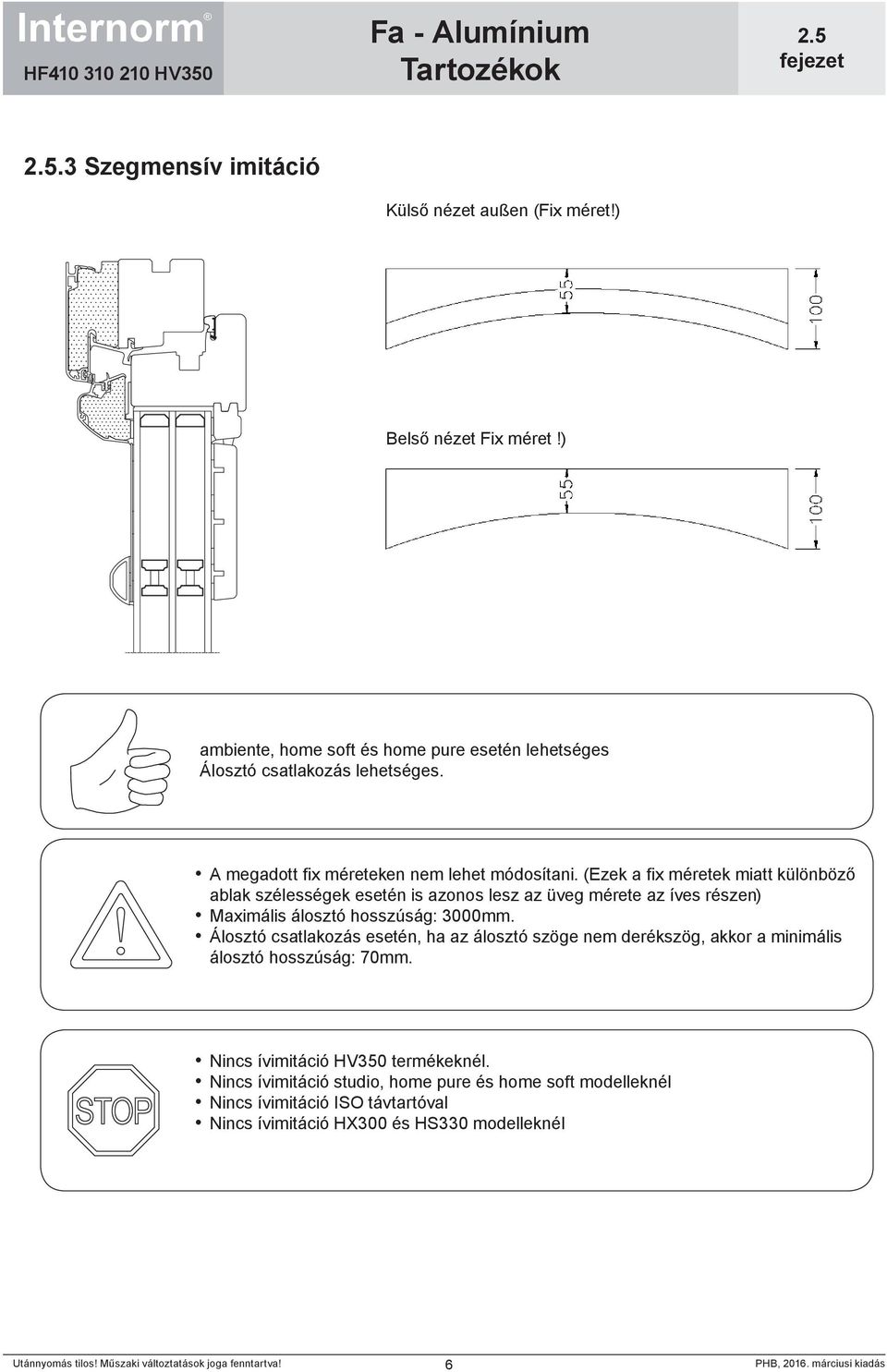

6 .3 Szegmensív imitáció Külső nézet außen (Fix méret!) Belső nézet Fix méret!) ambiente, home soft és home pure esetén lehetséges Álosztó csatlakozás lehetséges. A megadott fix méreteken nem lehet módosítani. (Ezek a fix méretek miatt különböző ablak szélességek esetén is azonos lesz az üveg mérete az íves részen) Maximális álosztó hosszúság: 3000mm. Álosztó csatlakozás esetén, ha az álosztó szöge nem derékszög, akkor a minimális álosztó hosszúság: 70mm. Nincs ívimitáció HV350 termékeknél. Nincs ívimitáció studio, home pure és home soft modelleknél Nincs ívimitáció ISO távtartóval Nincs ívimitáció HX300 és HS330 modelleknél 6

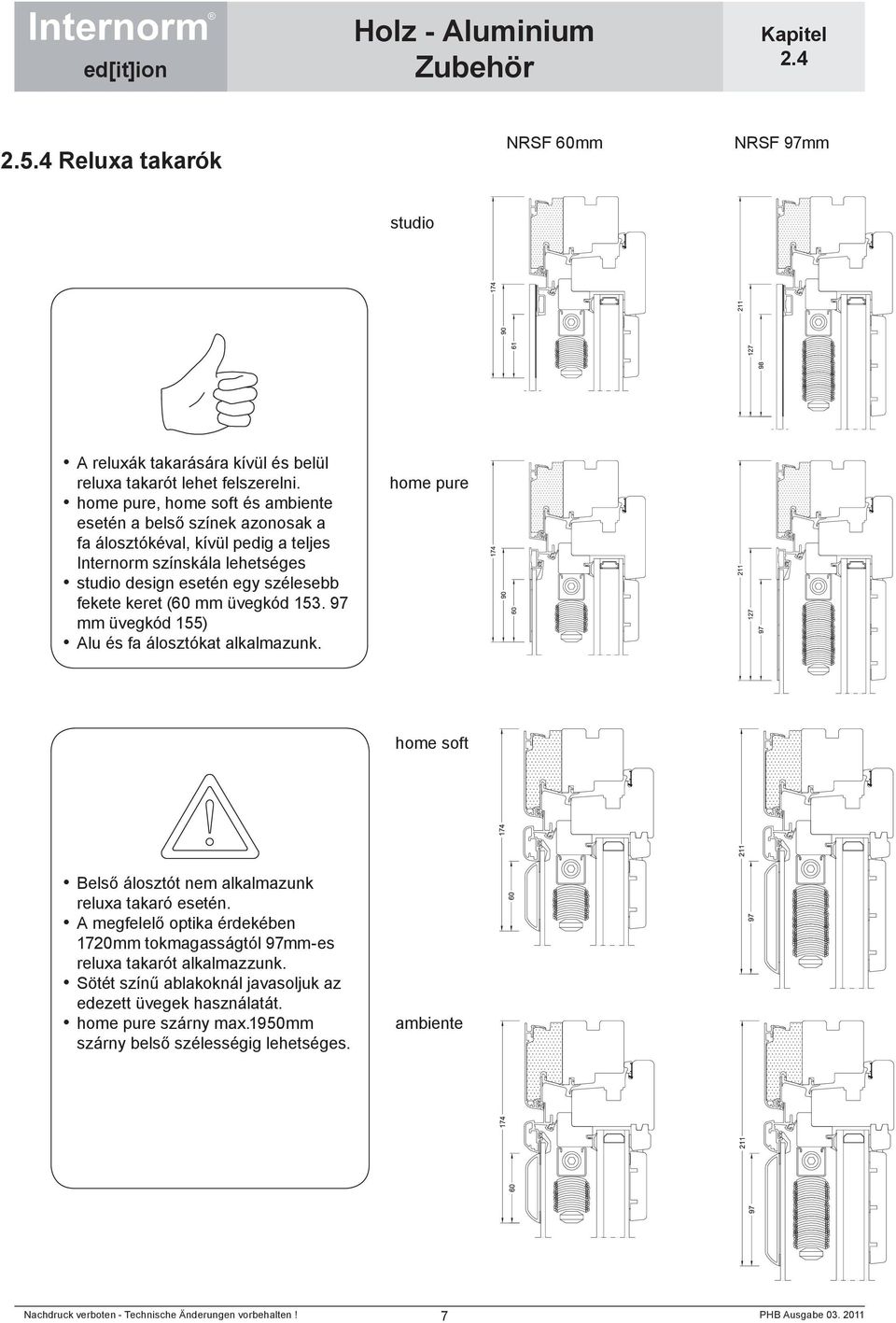

7 ed[it]ion Holz - Aluminium Zubehör Kapitel Reluxa takarók NRSF 60mm NRSF 97mm studio A reluxák takarására kívül és belül reluxa takarót lehet felszerelni. home pure, home soft és ambiente esetén a belső színek azonosak a fa álosztókéval, kívül pedig a teljes Internorm színskála lehetséges studio design esetén egy szélesebb fekete keret (60 mm üvegkód mm üvegkód 155) Alu és fa álosztókat alkalmazunk. home pure home soft Belső álosztót nem alkalmazunk reluxa takaró esetén. A megfelelő optika érdekében 1720mm tokmagasságtól 97mm-es reluxa takarót alkalmazzunk. Sötét színű ablakoknál javasoljuk az edezett üvegek használatát. home pure szárny max.1950mm szárny belső szélességig lehetséges. ambiente Nachdruck verboten - Technische Änderungen vorbehalten! 7 PHB Ausgabe

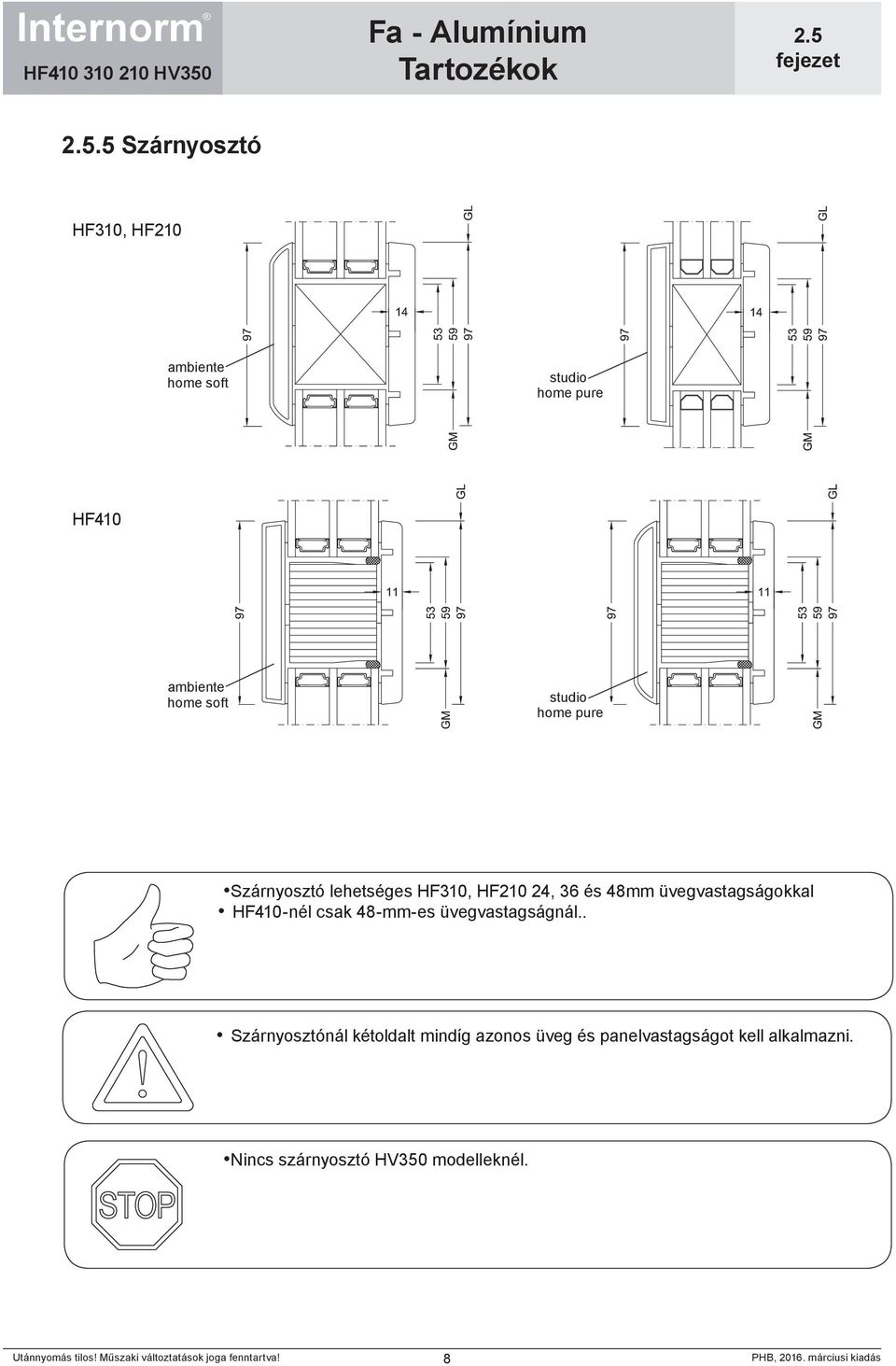

8 .5 Szárnyosztó HF310, HF210 ambiente home soft studio home pure HF410 ambiente home soft studio home pure Szárnyosztó lehetséges HF310, HF210 24, 36 és 48mm üvegvastagságokkal HF410-nél csak 48-mm-es üvegvastagságnál.. Szárnyosztónál kétoldalt mindíg azonos üveg és panelvastagságot kell alkalmazni. Nincs szárnyosztó HV350 modelleknél. 8

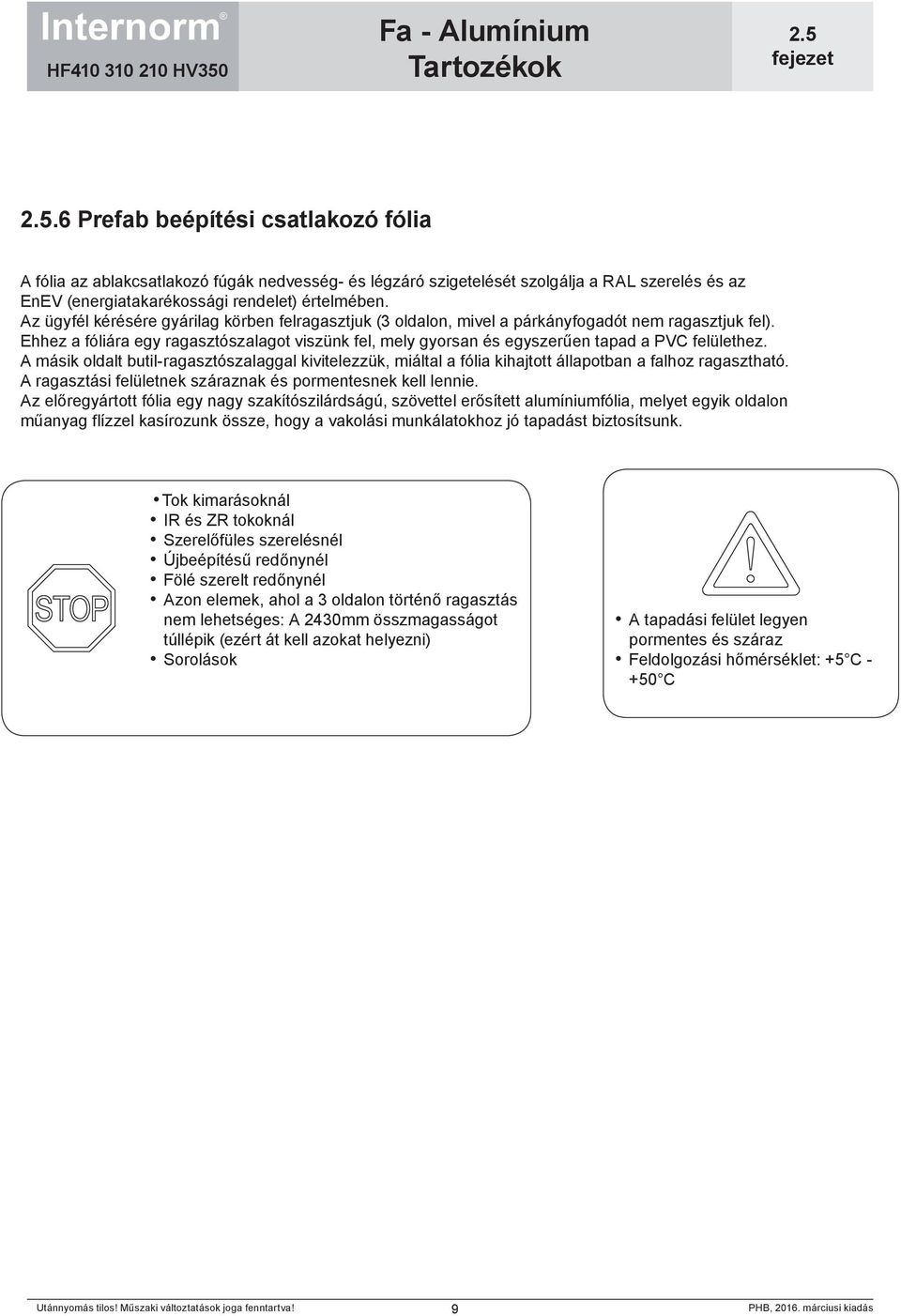

9 .6 Prefab beépítési csatlakozó fólia A fólia az ablakcsatlakozó fúgák nedvesség- és légzáró szigetelését szolgálja a RAL szerelés és az EnEV (energiatakarékossági rendelet) értelmében. Az ügyfél kérésére gyárilag körben felragasztjuk (3 oldalon, mivel a párkányfogadót nem ragasztjuk fel). Ehhez a fóliára egy ragasztószalagot viszünk fel, mely gyorsan és egyszerűen tapad a PVC felülethez. A másik oldalt butil-ragasztószalaggal kivitelezzük, miáltal a fólia kihajtott állapotban a falhoz ragasztható. A ragasztási felületnek száraznak és pormentesnek kell lennie. Az előregyártott fólia egy nagy szakítószilárdságú, szövettel erősített alumíniumfólia, melyet egyik oldalon műanyag flízzel kasírozunk össze, hogy a vakolási munkálatokhoz jó tapadást biztosítsunk. Tok kimarásoknál IR és ZR tokoknál Szerelőfüles szerelésnél Újbeépítésű redőnynél Fölé szerelt redőnynél Azon elemek, ahol a 3 oldalon történő ragasztás nem lehetséges: A 2430mm összmagasságot túllépik (ezért át kell azokat helyezni) Sorolások A tapadási felület legyen pormentes és száraz Feldolgozási hőmérséklet: +5 C C 9

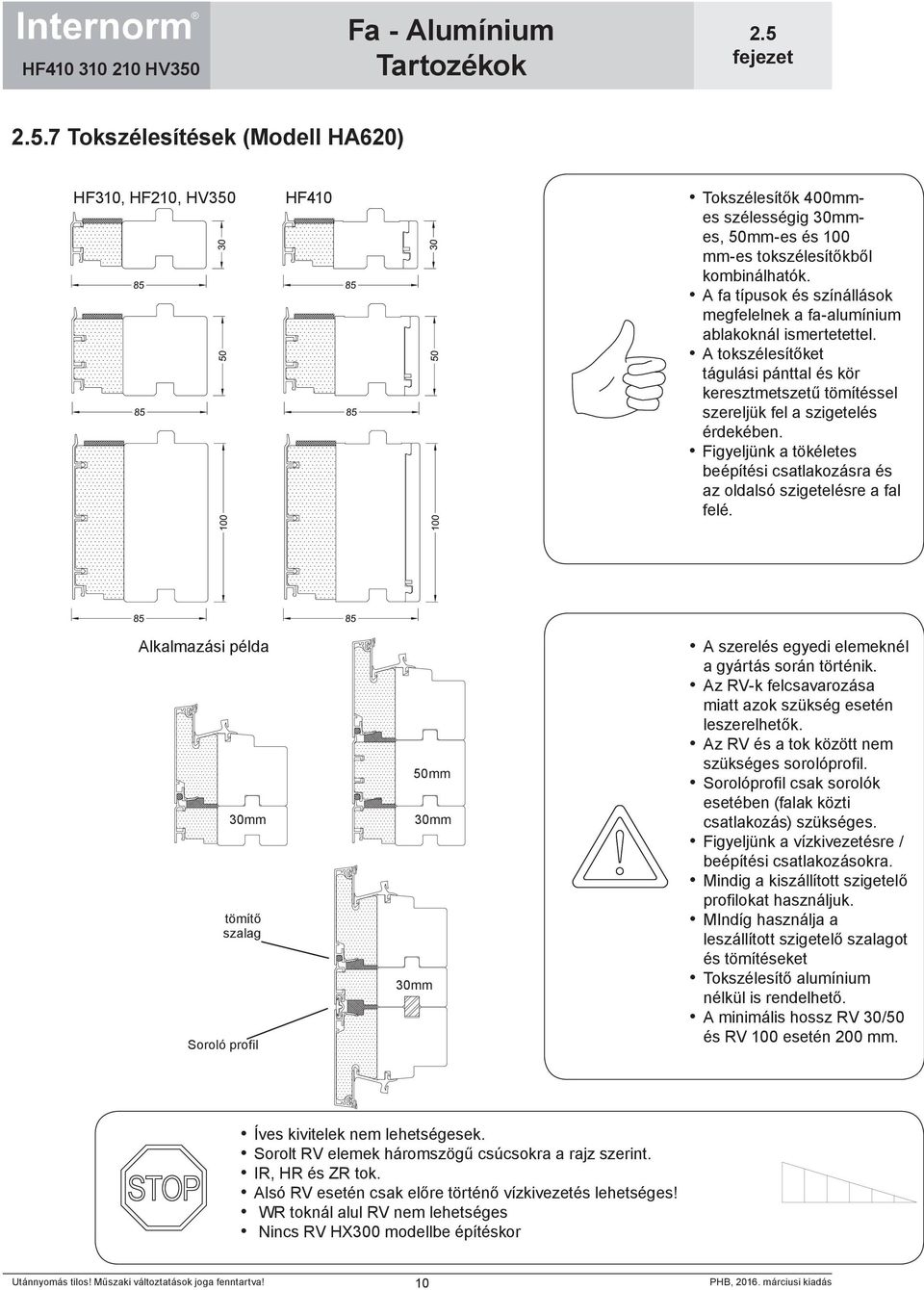

10 .7 Tokszélesítések (Modell HA620) HF310, HF210, HV350 HF410 Tokszélesítők 400mmes szélességig 30mmes, 50mm-es és 100 mm-es tokszélesítőkből kombinálhatók. A fa típusok és színállások megfelelnek a fa-alumínium ablakoknál ismertetettel. A tokszélesítőket tágulási pánttal és kör keresztmetszetű tömítéssel szereljük fel a szigetelés érdekében. Figyeljünk a tökéletes beépítési csatlakozásra és az oldalsó szigetelésre a fal felé. Alkalmazási példa 30mm tömítő szalag Soroló profil 50mm 30mm 30mm A szerelés egyedi elemeknél a gyártás során történik. Az RV-k felcsavarozása miatt azok szükség esetén leszerelhetők. Az RV és a tok között nem szükséges sorolóprofil. Sorolóprofil csak sorolók esetében (falak közti csatlakozás) szükséges. Figyeljünk a vízkivezetésre / beépítési csatlakozásokra. Mindig a kiszállított szigetelő profilokat használjuk. MIndíg használja a leszállított szigetelő szalagot és tömítéseket Tokszélesítő alumínium nélkül is rendelhető. A minimális hossz RV 30/50 és RV 100 esetén 200 mm. Íves kivitelek nem lehetségesek. Sorolt RV elemek háromszögű csúcsokra a rajz szerint. IR, HR és ZR tok. Alsó RV esetén csak előre történő vízkivezetés lehetséges! WR toknál alul RV nem lehetséges Nincs RV HX300 modellbe építéskor 10

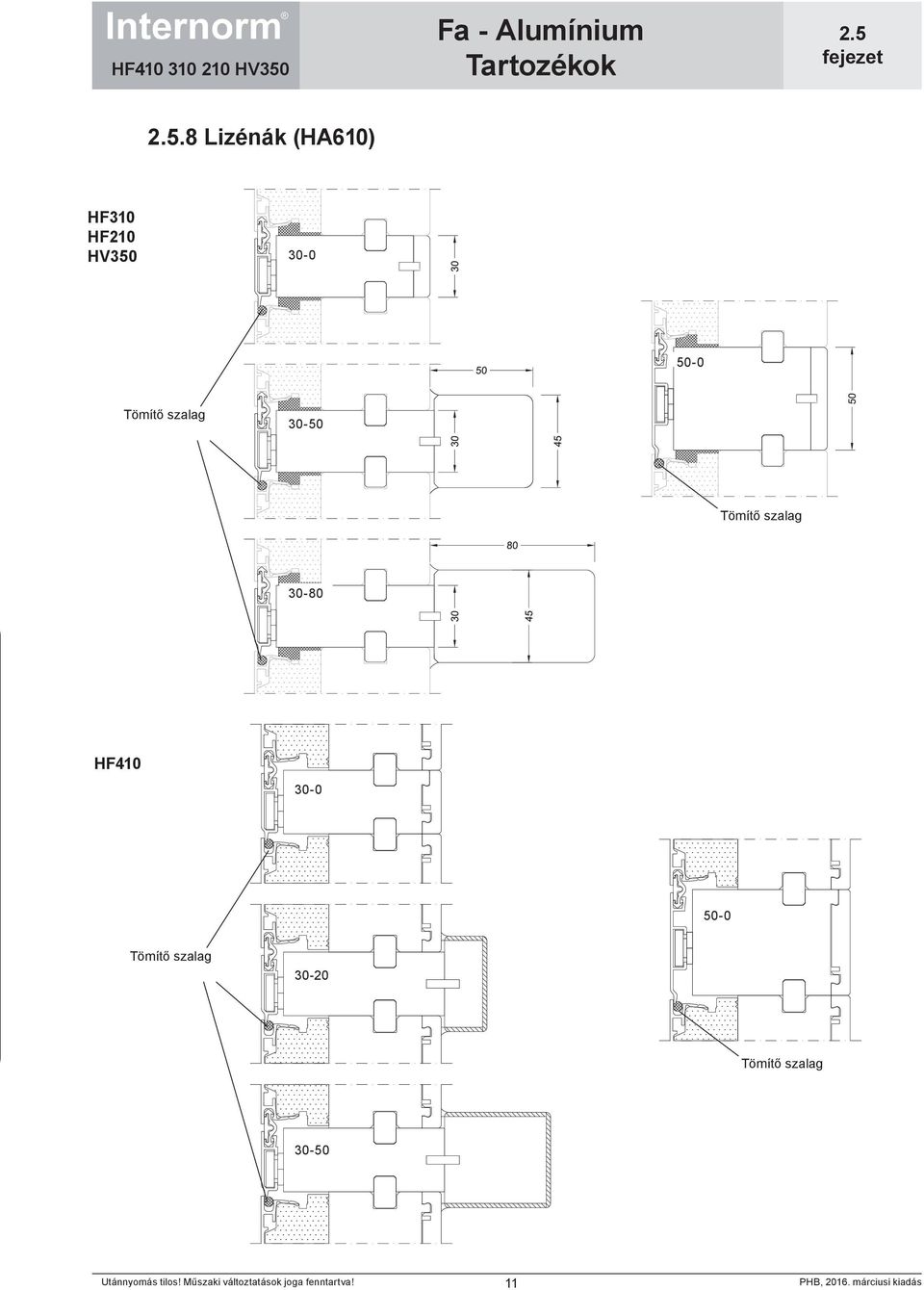

11 .8 Lizénák (HA610) HF310 HF210 HV Tömítő szalag Tömítő szalag HF Tömítő szalag Tömítő szalag

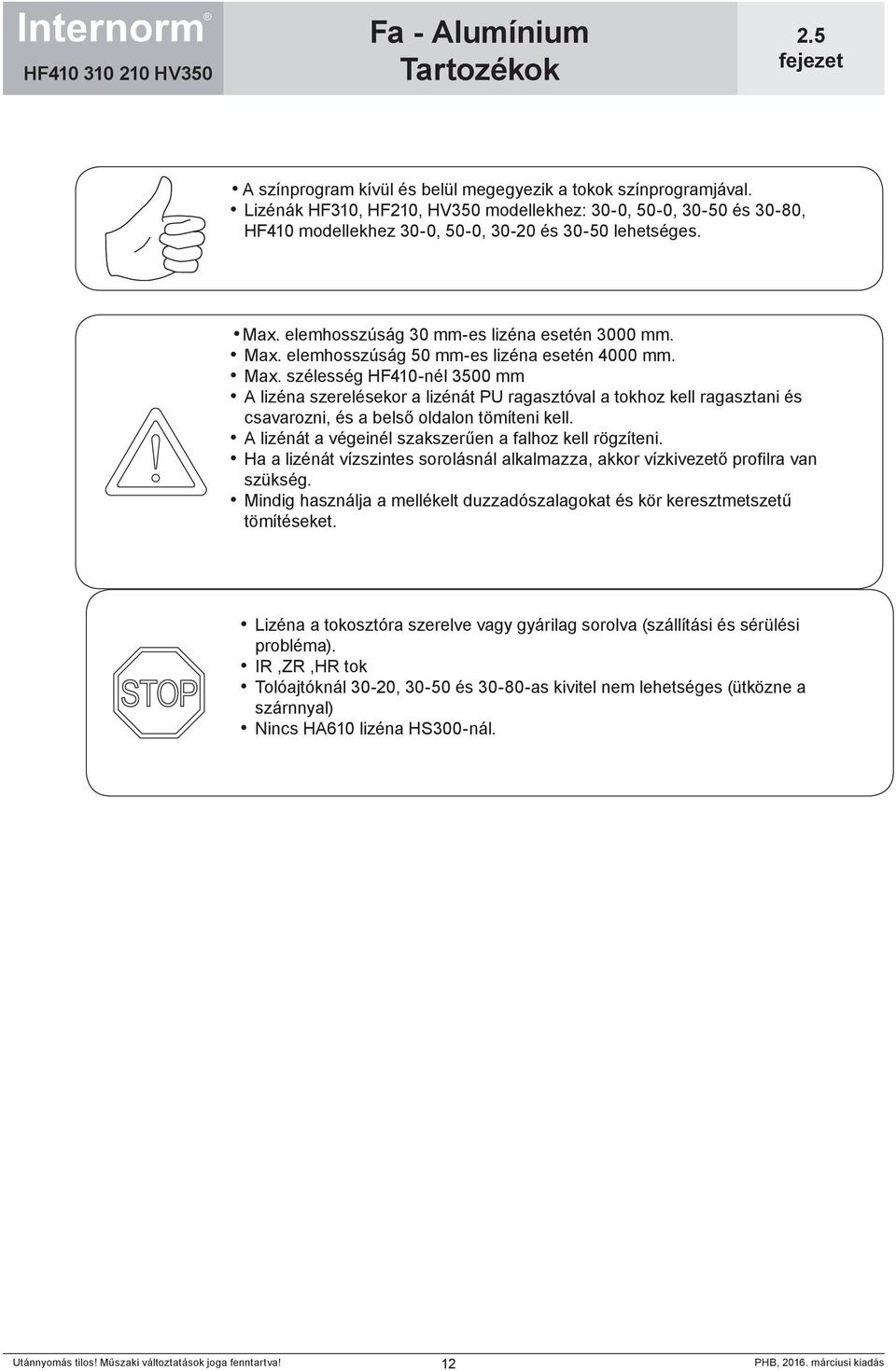

12 A színprogram kívül és belül megegyezik a tokok színprogramjával. Lizénák HF310, HF210, HV350 modellekhez: 30-0, 50-0, és 30-80, HF410 modellekhez 30-0, 50-0, és lehetséges. Max. elemhosszúság 30 mm-es lizéna esetén 3000 mm. Max. elemhosszúság 50 mm-es lizéna esetén 4000 mm. Max. szélesség HF410-nél 3500 mm A lizéna szerelésekor a lizénát PU ragasztóval a tokhoz kell ragasztani és csavarozni, és a belső oldalon tömíteni kell. A lizénát a végeinél szakszerűen a falhoz kell rögzíteni. Ha a lizénát vízszintes sorolásnál alkalmazza, akkor vízkivezető profilra van szükség. Mindig használja a mellékelt duzzadószalagokat és kör keresztmetszetű tömítéseket. Lizéna a tokosztóra szerelve vagy gyárilag sorolva (szállítási és sérülési probléma). IR,ZR,HR tok Tolóajtóknál 30-20, és as kivitel nem lehetséges (ütközne a szárnnyal) Nincs HA610 lizéna HS300-nál. 12

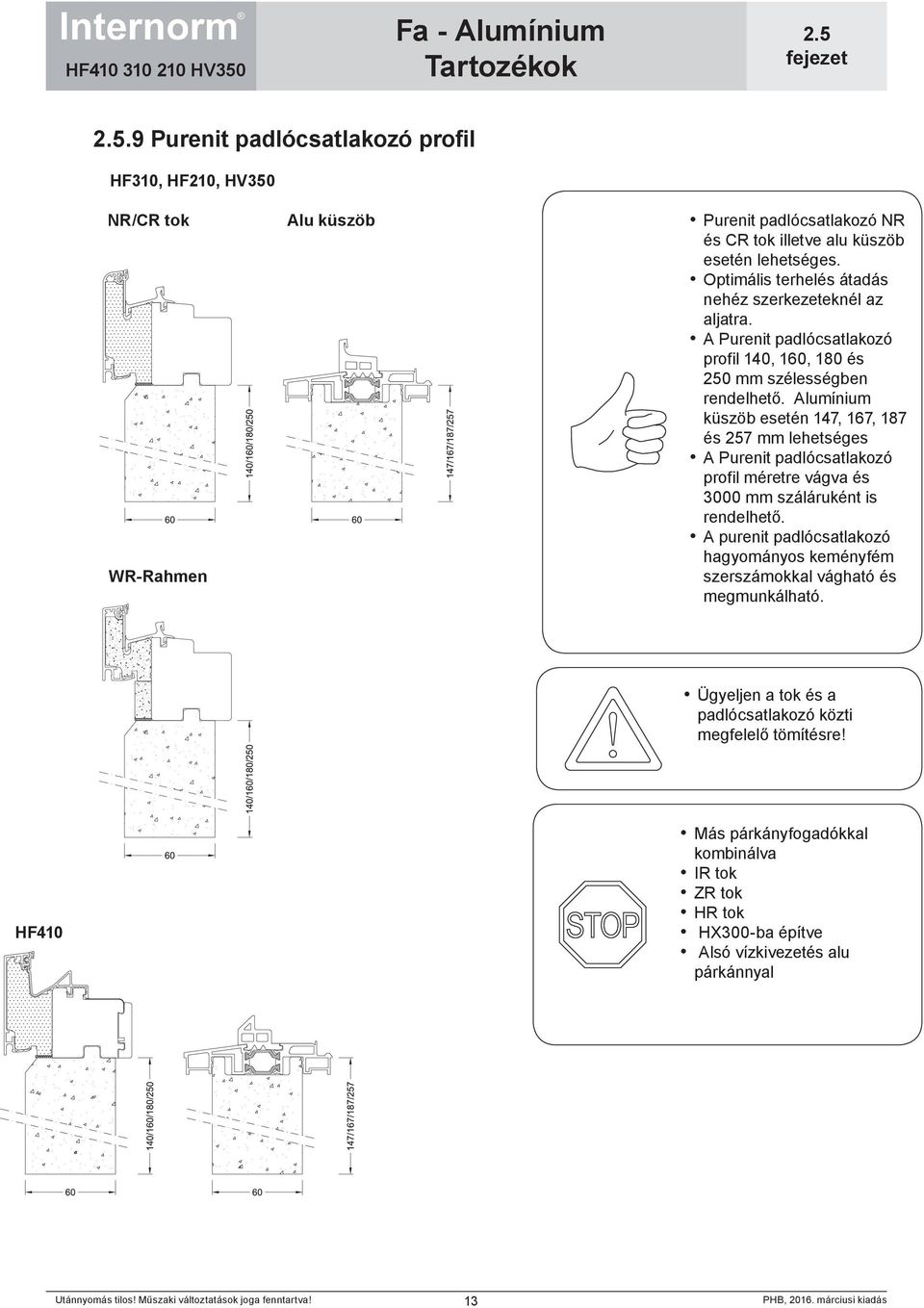

13 .9 Purenit padlócsatlakozó profil HF310, HF210, HV350 NR/CR tok WR-Rahmen Alu küszöb Purenit padlócsatlakozó NR és CR tok illetve alu küszöb esetén lehetséges. Optimális terhelés átadás nehéz szerkezeteknél az aljatra. A Purenit padlócsatlakozó profil 140, 160, 180 és 250 mm szélességben rendelhető. Alumínium küszöb esetén 147, 167, 187 és 257 mm lehetséges A Purenit padlócsatlakozó profil méretre vágva és 3000 mm száláruként is rendelhető. A purenit padlócsatlakozó hagyományos keményfém szerszámokkal vágható és megmunkálható. Ügyeljen a tok és a padlócsatlakozó közti megfelelő tömítésre! HF410 Más párkányfogadókkal kombinálva IR tok ZR tok HR tok HX300-ba építve Alsó vízkivezetés alu párkánnyal 13

14 .10 Adapterprofil alu küszöbhöz Ügyeljen a csatlakozás megfelelő tömítésére! beépítés HX

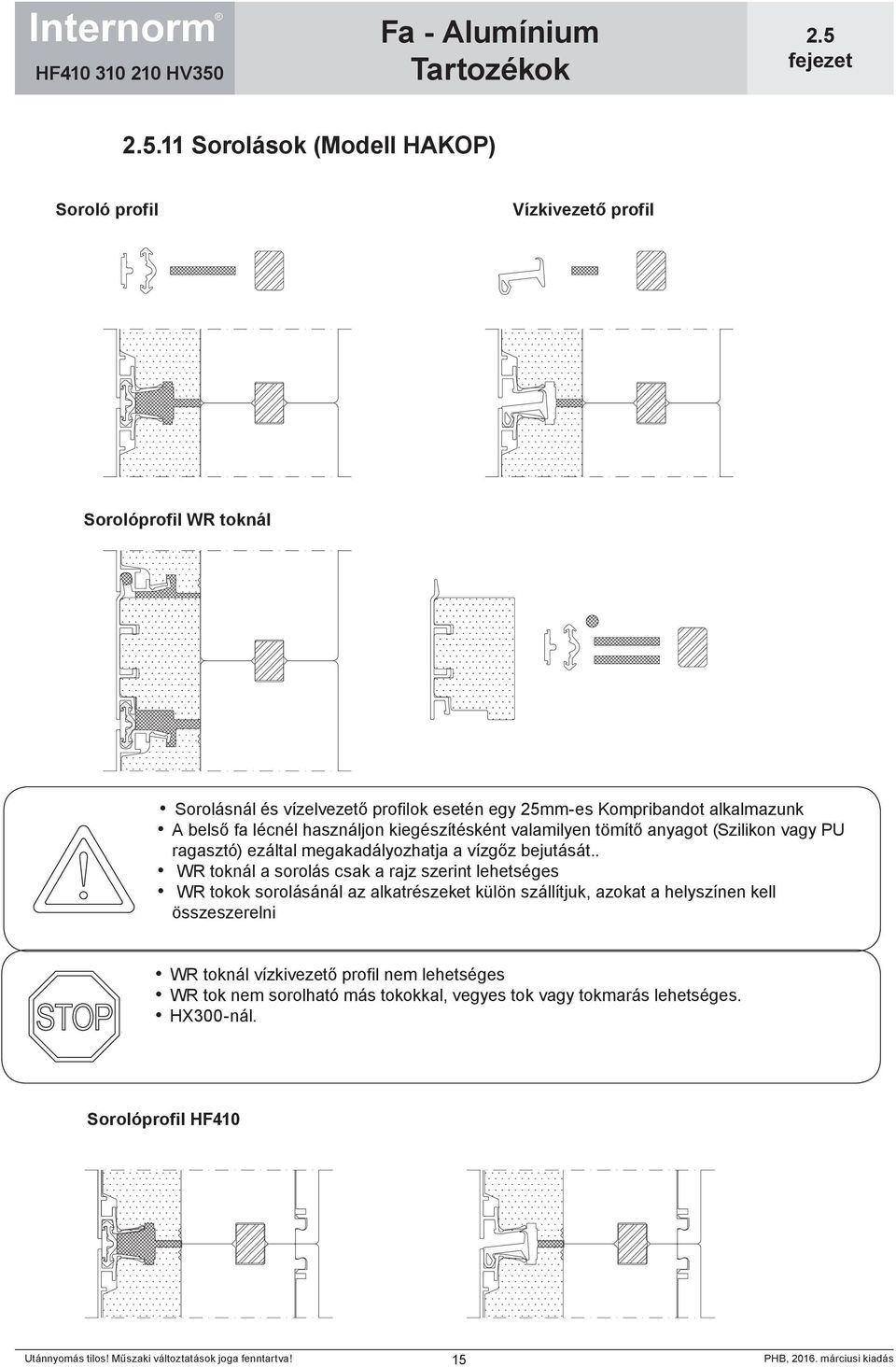

15 .11 Sorolások (Modell HAKOP) Soroló profil Vízkivezető profil Sorolóprofil WR toknál Sorolásnál és vízelvezető profilok esetén egy 25mm-es Kompribandot alkalmazunk A belső fa lécnél használjon kiegészítésként valamilyen tömítő anyagot (Szilikon vagy PU ragasztó) ezáltal megakadályozhatja a vízgőz bejutását.. WR toknál a sorolás csak a rajz szerint lehetséges WR tokok sorolásánál az alkatrészeket külön szállítjuk, azokat a helyszínen kell összeszerelni WR toknál vízkivezető profil nem lehetséges WR tok nem sorolható más tokokkal, vegyes tok vagy tokmarás lehetséges. HX300-nál. Sorolóprofil HF410 15

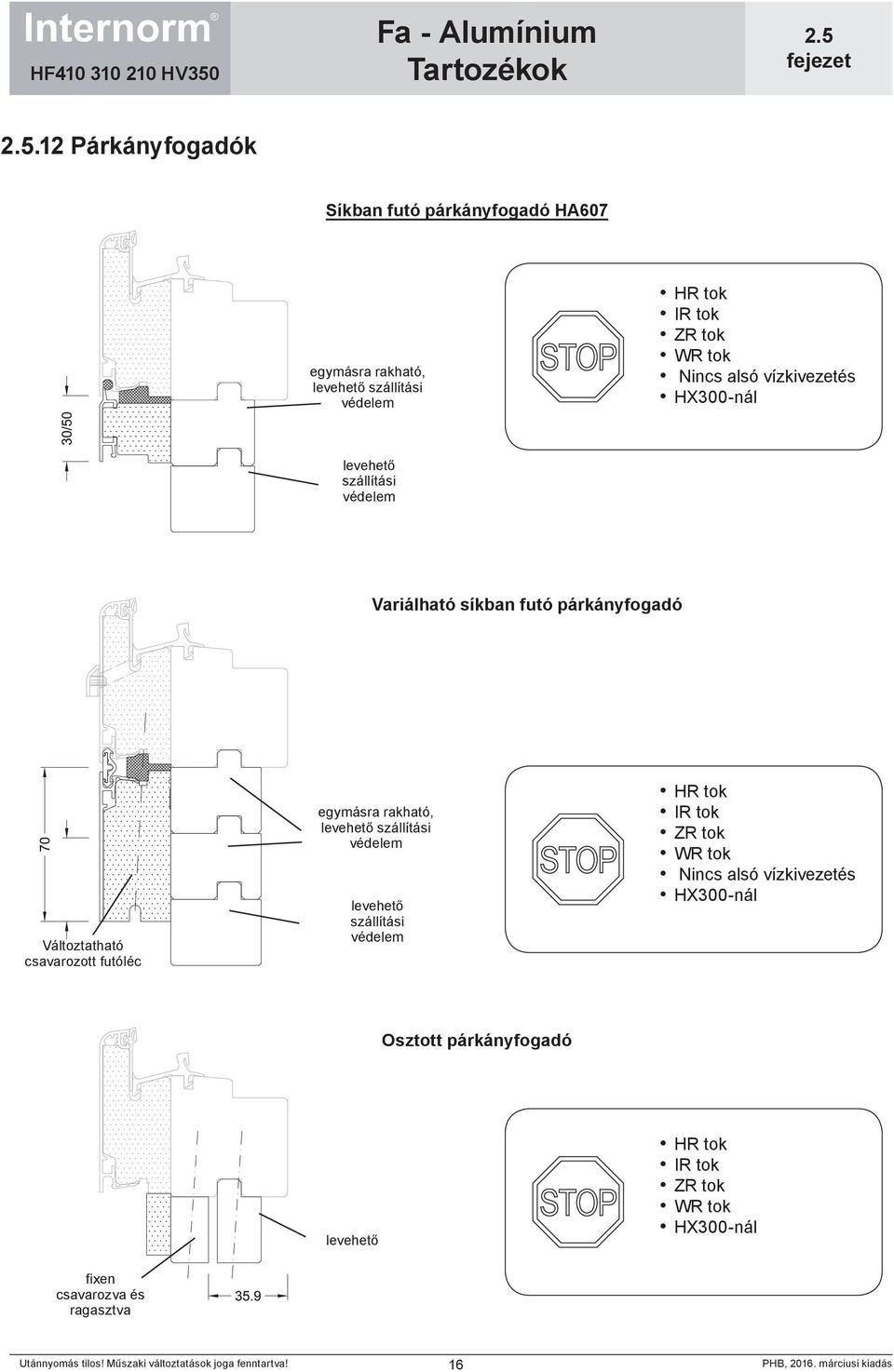

16 .12 Párkányfogadók Síkban futó párkányfogadó HA607 egymásra rakható, levehető szállítási védelem HR tok IR tok ZR tok WR tok Nincs alsó vízkivezetés HX300-nál levehető szállítási védelem Variálható síkban futó párkányfogadó Változtatható csavarozott futóléc egymásra rakható, levehető szállítási védelem levehető szállítási védelem HR tok IR tok ZR tok WR tok Nincs alsó vízkivezetés HX300-nál Osztott párkányfogadó levehető HR tok IR tok ZR tok WR tok HX300-nál fixen csavarozva és ragasztva 16

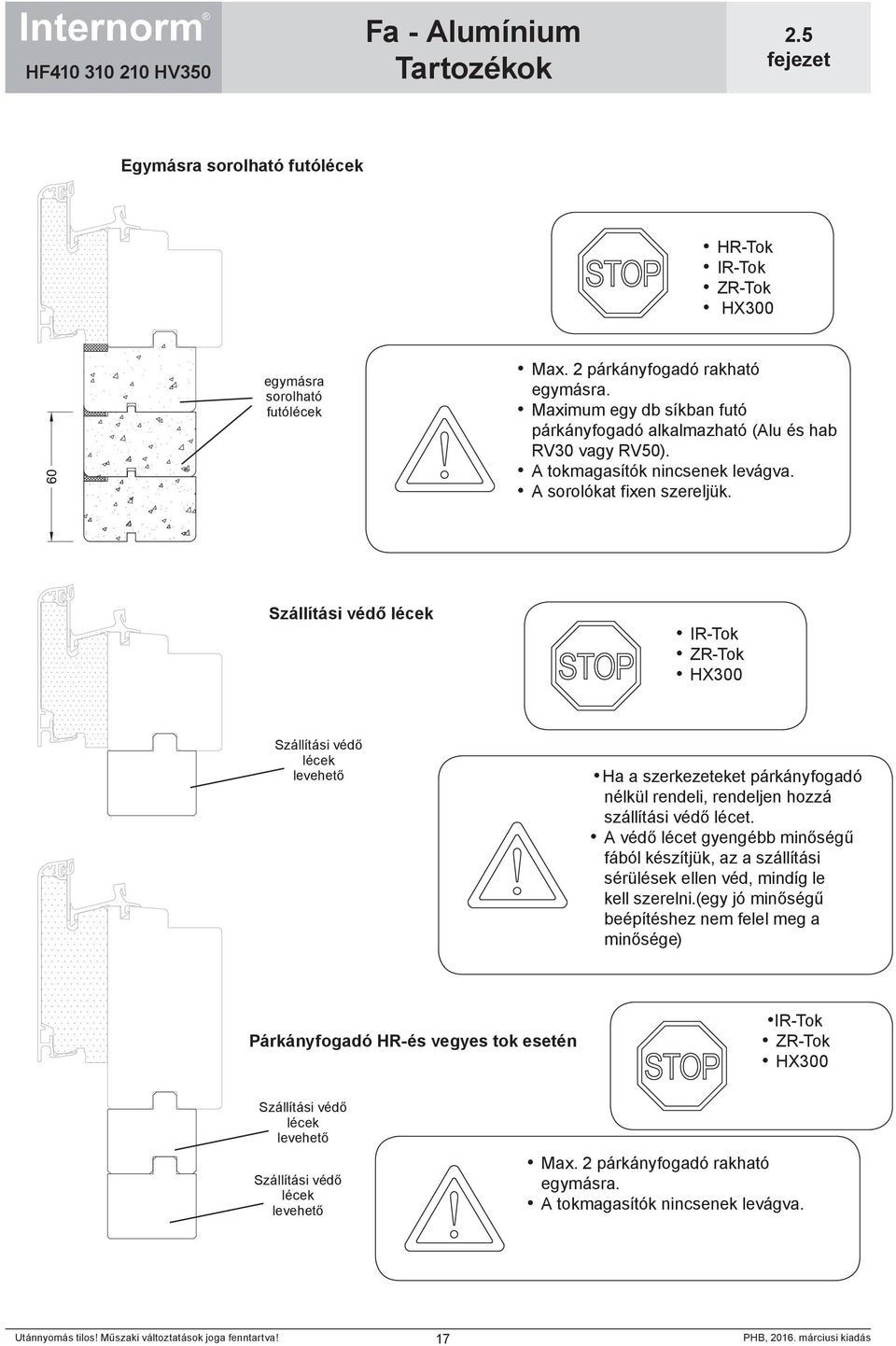

17 Egymásra sorolható futólécek HR-Tok IR-Tok ZR-Tok HX300 egymásra sorolható futólécek Max. 2 párkányfogadó rakható egymásra. Maximum egy db síkban futó párkányfogadó alkalmazható (Alu és hab RV30 vagy RV50). A tokmagasítók nincsenek levágva. A sorolókat fixen szereljük. Szállítási védő lécek IR-Tok ZR-Tok HX300 Szállítási védő lécek levehető Ha a szerkezeteket párkányfogadó nélkül rendeli, rendeljen hozzá szállítási védő lécet. A védő lécet gyengébb minőségű fából készítjük, az a szállítási sérülések ellen véd, mindíg le kell szerelni.(egy jó minőségű beépítéshez nem felel meg a minősége) Párkányfogadó HR-és vegyes tok esetén IR-Tok ZR-Tok HX300 Szállítási védő lécek levehető Szállítási védő lécek levehető Max. 2 párkányfogadó rakható egymásra. A tokmagasítók nincsenek levágva. 17

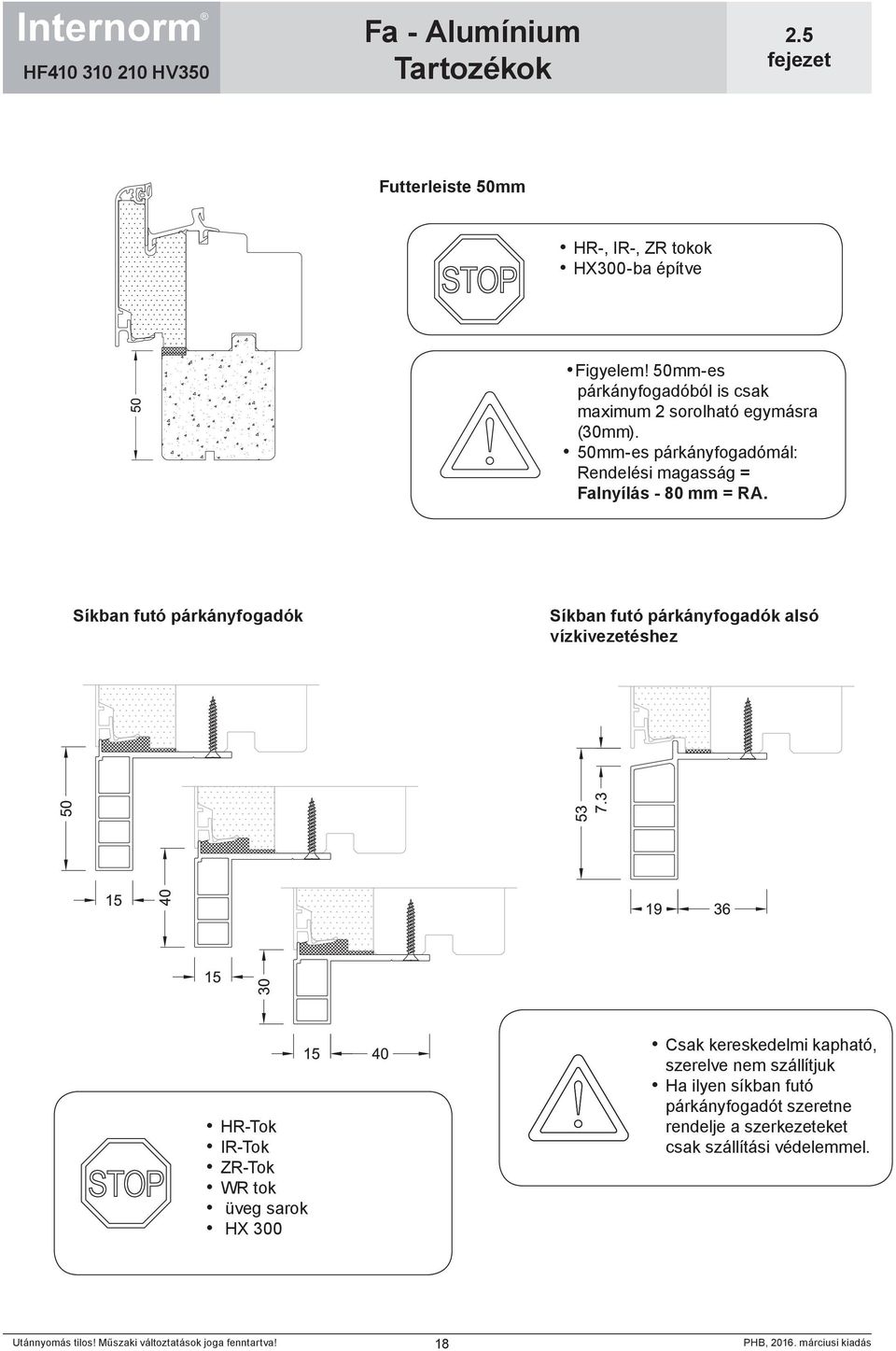

18 Futterleiste 50mm HR-, IR-, ZR tokok HX300-ba építve Figyelem! 50mm-es párkányfogadóból is csak maximum 2 sorolható egymásra (30mm). 50mm-es párkányfogadómál: Rendelési magasság = Falnyílás - 80 mm = RA. Síkban futó párkányfogadók Síkban futó párkányfogadók alsó vízkivezetéshez HR-Tok IR-Tok ZR-Tok WR tok üveg sarok HX 300 Csak kereskedelmi kapható, szerelve nem szállítjuk Ha ilyen síkban futó párkányfogadót szeretne rendelje a szerkezeteket csak szállítási védelemmel. 18

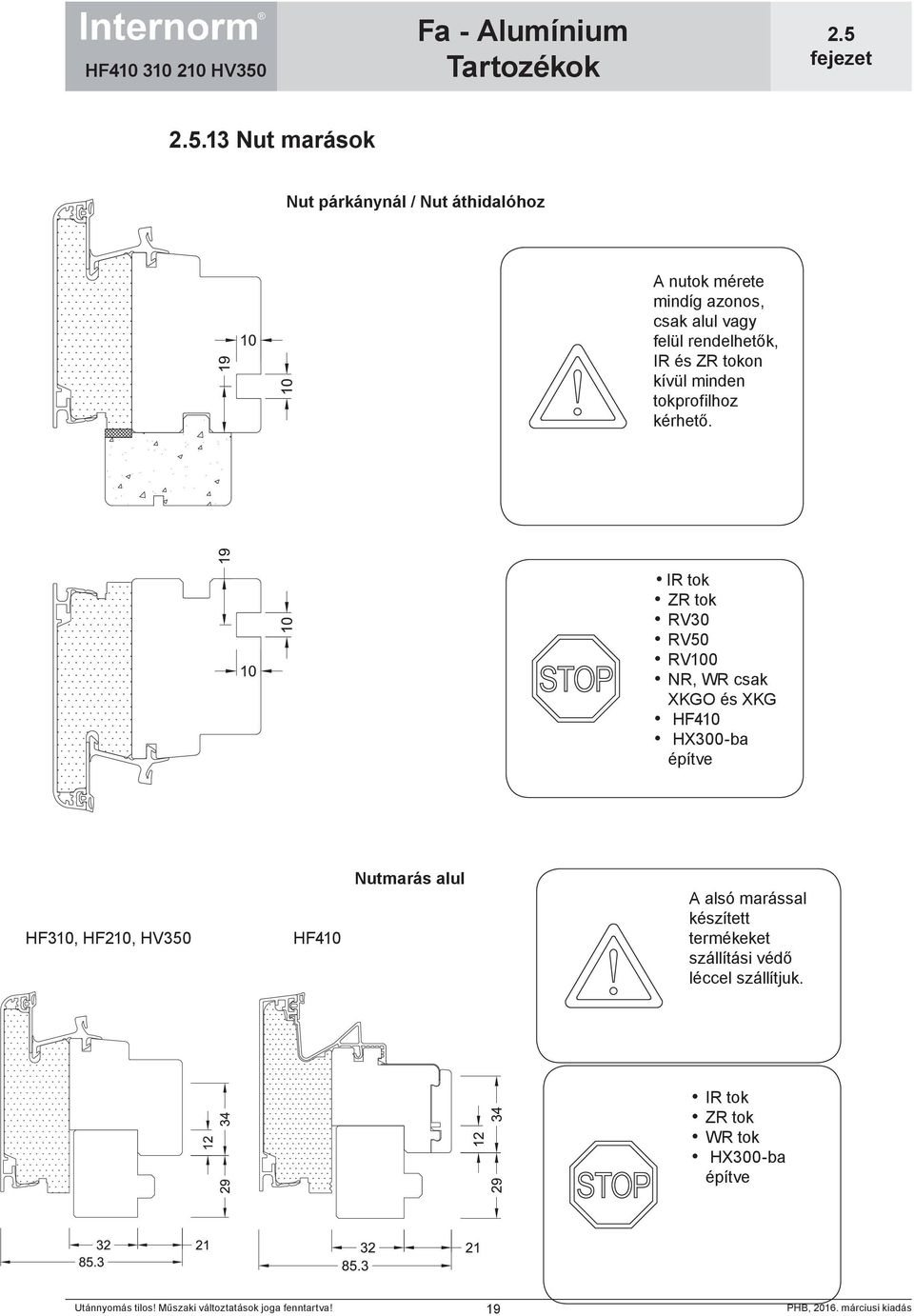

19 .13 Nut marások Nut párkánynál / Nut áthidalóhoz A nutok mérete mindíg azonos, csak alul vagy felül rendelhetők, IR és ZR tokon kívül minden tokprofilhoz kérhető. IR tok ZR tok RV30 RV50 RV100 NR, WR csak XKGO és XKG HF410 HX300-ba építve HF310, HF210, HV350 HF410 Nutmarás alul A alsó marással készített termékeket szállítási védő léccel szállítjuk. IR tok ZR tok WR tok HX300-ba építve 19

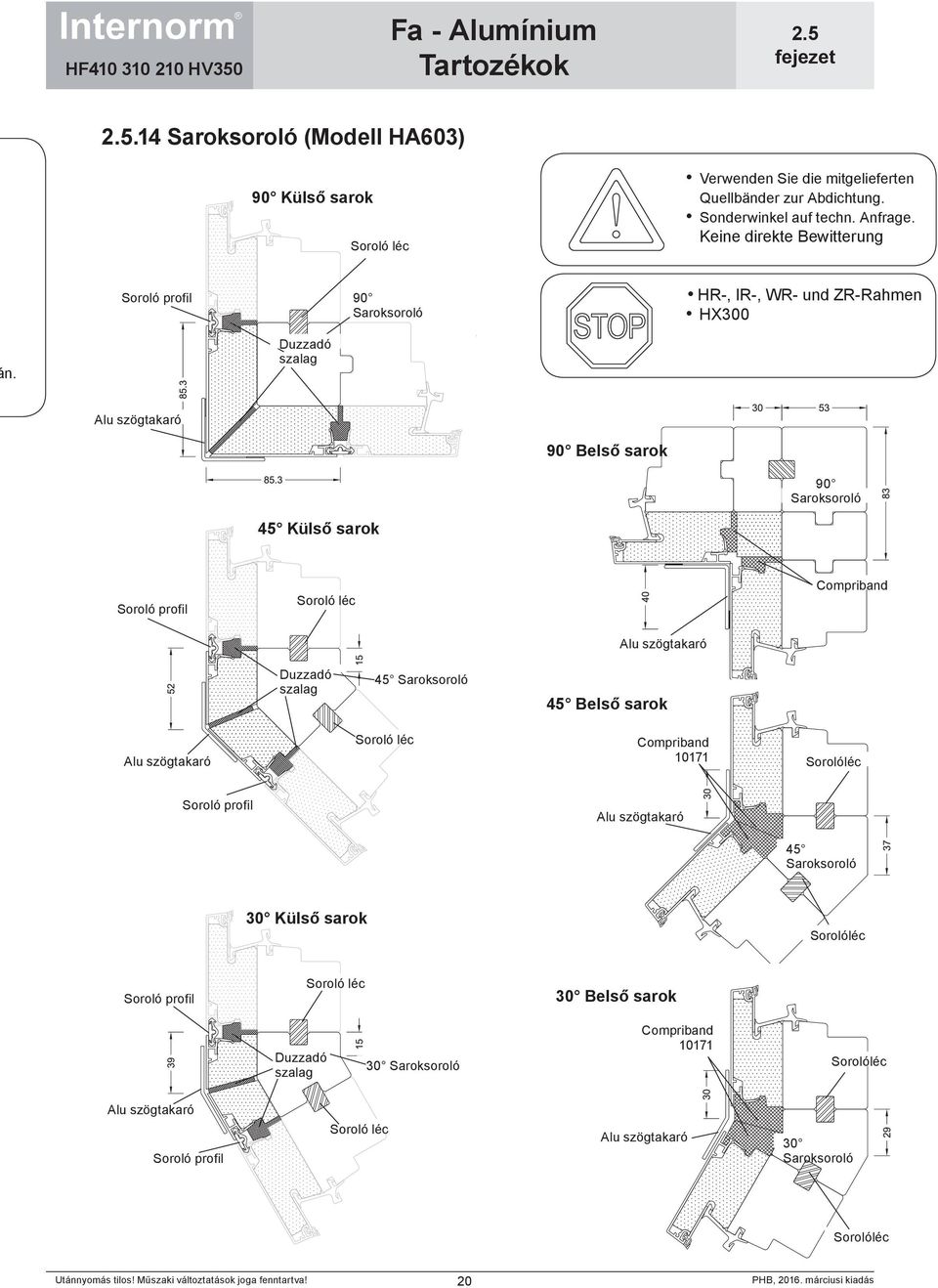

20 HF HV Saroksoroló (Modell HA603) Verwenden Sie die mitgelieferten 90 Külső sarok Quellbänder zur Abdichtung. Sonderwinkel auf techn. Anfrage. Keine direkte Bewitterung Soroló léc Soroló profil HR-, IR-, WR- und ZR-Rahmen HX Saroksoroló Duzzadó szalag án. Alu szögtakaró 90 Belső sarok 90 Saroksoroló 45 Külső sarok Compriband Soroló léc Soroló profil Alu szögtakaró Duzzadó szalag 45 Saroksoroló 45 Belső sarok Soroló léc Compriband Alu szögtakaró Soroló profil Sorolóléc Alu szögtakaró 45 Saroksoroló 30 Külső sarok Soroló profil Sorolóléc Soroló léc Duzzadó szalag 30 Belső sarok Compriband Saroksoroló Sorolóléc Alu szögtakaró Soroló léc Alu szögtakaró Soroló profil 30 Saroksoroló Sorolóléc 20

21 90 Külső sarok HF Belső sarok Sorolóléc Soroló profil 90 Saroksoroló 90 Saroksoroló Compri band Compriband Alu szögtakaró Alu szögtakaró 45 Külső sarok Soroló profil 45 Belső sarok Compri band 45 Saroksoroló Alu szögtakaró Compriband Alu szögtakaró 45 Saroksoroló Soroló profil 30 Külső sarok 30 Belső sarok Soroló profil Compriband Compri band 30 Saroksoroló Alu szögtakaró 30 Saroksoroló Alu szögtakaró Soroló profil 21

22 .15 Svájci panel NR/CR tok Svájci tokszélesítőt 150mm-től 450mm-ig készítünk. A belső oldal lucfenyő vagy vörösfenyő furnérral és a tokkal azonos színben készül. A külső oldal egy vízálló nyers lemez. U érték: kb. 0,48w/m²k. A paneleket gyárilag szereljük, kétoldalt fa léccel védjük a szállításkor. HR, IR és ZR tok Vegyes tok, ha HR, IR vagy ZR tokkal van Üvegsarok HX300 WR-Rahmen 22

23 .16 Szerelési variációk A következő szerelési variációk rendelhetőek a mellettük álló kódok alapján: Szerelési kód 01 Szerelési kód 02 Szerelési kód 21 Szerelési kód 41 Szerelési kód 61 Szerelési kód 81 szerelőfüles szerelés a tok nincs előfúrva és szerelőfület sem szállítunk (minden tokprofilra) előfúrva körben csavaros szereléshez előfúrva jobb és bal oldalon csavaros szereléshez előfúrva fent és lent csavaros szereléshez előfúrva fent, jobb és bal oldalon csavaros szereléshez A 41, 61 és 81-es szerelési kódnál, ahol az oldalak nincsenek előfúrva, szerelőfület mellékelünk a másik oldalakhoz. Ha nincs szükség mellékelt szerelőfül szállítására, akkor az ISS-ben a szerelőkód mellett o jelet kell beszúrni. fix üvegezésnél és olyan modelleknél, ahol fix üvegezés előfordul, készre üvegezzük és az álosztókat felragasztjuk.. FIX elemeknél csavaros előkészítés esetén az üvegező léceket méretre szabva és bepasszítva szállítjuk, az álosztókat külön csomagolva szállítjuk. A furatokat, mint alul is látható, az üzemben minden üveg és panelvasatgsághoz elkészítjük. A szerelésnél tartsa be a mindenkor érvényes hazai és nemzetközi szabványokat és irányelveket. A furatokat max. 80mm-re fúrjuk át. Tartozék profilok esetén 130 mm mélységig készítünk furatokat. Ha ezt túllépjük, aakor a helyszínen óvatosan utána kell fúrni. Külön szállított üvegek esetén közvetlenül a szerelés után el kell végezni a tömítést a külső és belső oldalon. Használja a mellékelt semlegesen térhálósodó szilikont. 23

24 .17 Szerelési furatok HF310, HF210, HV350 Üveg vastagság 24, és 36mm Üveg vastagság 48mm HF410 24

25 .18 Nyomáskiegyenlítés előfúrt szárnyprofillal HF310 studio HF310 home pure Ausgleichsleiste abschneiden HF310 home soft HF310 ambiente A helyes nyomáskiegyenlítéshez a szárnyprofilokat gyárilag előfúrjuk az üveg vastagságának és rétegrendjének megfelelően. A légnyomáshoz beállított üvegeket a hőszigetelő üvegek ben találja A kitűnő nyomáskiegyenlítés elvégzéséhez a szárnyprofilt már a gyárban előfúrjuk, üvegvastagságok szerint és a távtartó pozíciója szerint. Háromszoros üvegezésnél a furatokat eltolva készítjük A furatok (15 mm) standard kivitelben vízszintesen alul találhatóak. A javító anyagokat és csavarokat külön csomagban zállítjuk. Fix üvegezés esetén a tokot nem fúrjuk elő (ki kell üvegezni) Nyomáskiegyenlítést a szerelési előírások alapján kell elvégezni. Nyomáskiegyenlítés fix szerkezeteknél. Az üvegek kívül és belül nincsenek szilikonozva, mert ki kell őket venni, hogy a nyomáskiegyenlítést elvégezhessük. 25

26 HF210 home pure HF210 home soft HF210 ambiente HV350 studio HV350 home pure HV350 home soft HV350 ambiente 26

27 HF410 studio 27

28 .19 Kibukás elleni védelem HF310, HF210, HV350 HF410 Tok Tokosztó Átmenő furat NR, CR, WR és HR toknál lehetséges A vezető perselyek gyárilag szerelve A tokosztónál a furat átmenő, a vezető perselyeket hosszban igazítjuk és beütjük. A vezető perselyek utólagos fúrása és szerelése lehetséges. A szerelés sematikus bemutatása RA mm RA mm Ablakpárkány felső széle Ablakpárkány felső széle Az ablak kizuhanás elleni védelem alkalmazási területe: tokbelméret mm. Modell 50-nél IR-, ZR-toknál HX300-nál HS330-nál 28

29 RA mm RA 2000mm felett Mellvéd Mellvéd Középső védelem Középső védelem Párkány felső széle Párkány felső széle Ha alul egy fix elem található (tokosztóval vagy sorolással), akkor ez legyen a középső védelem, és a rögzítés kiosztást a rajzok alapján készítsük. Alul fix tokosztóval Alul fix sorolva Mellvéd Mellvéd Középső védelem Középső védelem Padló felső széle Padló felső széle Tokosztós modelleknél a rögzítési pontokat magasságban kell elosztani. 29

30 .20 Nehéz kivitelek, Modell 30 és 31 és 37 2 Tartó bak 2 Tartó bak 2 Tartó bak 2 Tartó bak 2 Tartó bak 2 Tartó bak HF310, HF210, HV kg üvegsúlytól fix üvegezésű, nagy súlyterhelésű (nehéz elem) kivitelezést kell alkalmazni. Maximális üvegsúly 300kg üvegfelületenként. Ennél a kivitelezésnél a keményfa csapágybakokat és Purenit párkányfogadót alkalmazunk a terhelés falra történő átvezetése miatt. Az üveget mindig külön szállítjuk. Az üvegket körben Fix-O-Round-al kell ragasztani, és mindkét oldalon szigetelni kell. Csak NR és CR esetén lehetséges. Csak 21-es szerelési kód. Ügyeljen a megfelelő rögzítésre, és a terhelés falra történő átvezetésére. Alul maximum 30 vagy 50 mm tokszélesítő lehetséges. IR, HR és ZR tokok nincs alsó tokkimarás Nincs alsó RV WR toknál Robalon keményfa 10x55 Purenit párkányfogadó Nehéz kivitel levehető szállítási védőléccel Annak érdekében, hogy purenit padlócsatlakozót vagy átmenő padló burkolatot alkalmazhasson, a nehéz kivitel levehető szállítási védőléccel is lehet rendelni. A védő lécet a beépítés előtt el kell távolítani. Ez nem alkalmazható padlócsatlakozóként. Ügyeljen a szakszerű teherviselés kialakítására. (Keményfa ékek 10x55)! Keményfa levehető szállítási védelem 30

31 HF410 Az I-Tec Core kimagasló stabilitása és merev üvegtámaszok miatt a fix üvegezésnél HF410 profilnál 300 kg-ig lehetséges külön nehéz kivitel nélkül. Üvegtámaszok I-tec Core 120 kg felett a szerkezeteket kiüvegezve szállítjuk. Maximális üvegsúly 300kg üvegfelületenként Az üvegket körben Fix-O-Round-al kell ragasztani, és mindkét oldalon szigetelni kell. Nehéz szerkezeteknél 21-es szerelést alkalmazzon. Ügyeljen a megfelelő rögzítésre, és a terhelés falra történő átvezetésére. Alul 120 kg üvegsúlytól csak RV30/RV50 lehetséges. 31

32 .21 Svájci esővető HF310, HF210, HV350 A svájci esővetők csak 6m-es rúdáruként, mint szállítási egységként kaphatók Minden Internorm standard színek és RAL lehetségesek. A csavarok is kereskedelmi áruként rendelhetők. ISS-ben előfúrva is rendelhető. HX300 HS330 Alsó vízkivizetés Ablakpárkány csatlakozás csak svájci beépítési szituációval lehetséges (Vízkivezetés). 32

33 .22 Fresh szellőző Első variáció Második variáció Szellőző rács Szellőző Szellőző rács Szellőző rács Friss levegő Friss levegő A szellőzőket külön szállítjuk 1 Fresh szellőző középen 570mm-es tokszélességtől lehetséges 2 Fresh szellőző középen elosztva 1050 mm-től. Rovarvédő roló Utólag szerelhető redőny Utólag szerelhető raffstore IR, ZR, WR és HR tok HX 300 HS330 A Fresh szellőzőt általában 30-as, 50-es vagy 100-as tokszélesítőbe építjük. Első variáció: kívül áteresztő rács, belül szellőző. Ennél a rendszernél a légmennyiség egy csappantyúval szabályozható. Második variáció: kívül-belül áteresztő rács, ennél a rendszernél a légmennyiség nem szabályozható, illetve nem zárható el. Harmadik variáció: csak marás a külső szellőzőhöz. Nyitható rovarháló, eltolható rovarháló, fix keretes rovarháló Marás mérete a tokszélesítőben: 310x10 mm Marás hangszigetelő szellőzőhöz toktoldóba: 350 x 12 mm Fresh AL-dB hangszigetelő szellőző 33

34 .23 Takarólécek Fa takaróléc Alu takaróléc Alu-csík 25x3 Alu-csík 30x3 Alu-csík 40x3 Alu-csík 50x3 Alu-szögprofil 90 40x40x3 Alu-szögprofil 45 30x30x3 Alu-szögprofil 30 30x30x3 A fa takarólécek minden szín esetén furnérozott tömörfa kivitelben készülnek. A maximális fa takaróléc hosszúság 3500 mm. Az alu takarólécek ragasztásakor minden alu-bevonat és eloxált szín esetén használjon Primert! 34

35 .24 Panelek Panel kódok P24, P36 és P48 Fokozottan szigetelő P48-as panel 1,5mm felületkezelt alulemez 1,5mm felületkezelt alulemez extrudált polisztirol hab AW100 nyír rétegelt falemez Alátétfurnér Standard lucfenyő furnér függőleges száliránnyal Hőszigetelő üveg Standard lucfenyő furnér függőleges száliránnyal AW100 nyír rétegelt falemez Felépítés: 1,5mm Alu lemez, ragsazt ószalag, 8b/10Ar/6/12Ar/b2-1F-2 AH Iso, ragasztó szalag, 5mm furnérozott rétegelt lemez. Méretkorlátozás panelekre a betétméretre és a függőleges szálfutásra vonatkozóan Betétméret magasság mm Ügyeljen a különböző felületkezelések maximális lemezméreteire. HF410-nél csak 48 mm-es panel lehetséges Betétméret szélesség mm 35

36 .25 Díszítő profil Függőleges díszítő profil Modell HA609 Vízszintes díszítő profil Modell HA608 díszprofil hossza = tok külméret Díyzítő profil a tokosztón Díszítő profil a váltószárnyon Profil hossz = slagléc hossza - 10mm Profil hossz = tokosztó hossz Minden Internorm Standard és különleges szín lehetséges. Szín kombinációk a tok és a díszítő profil között lehetségesek Szerelés csak a tokosztóra vagy slaglécre - HA608 és HA609 modellek esetén zsalugáter és szúnyogháló nem lehetséges! - nincs díszítő profil studio és home pure design esetén - HX300 és HS330 esetén 36

37 .26 HF200 üvegsarok (studio, home pure) Külső üvegsarok lehetséges studio és home pure rendszernél NR és CR tokkal. Csak 90 -os külső sarok lehetséges! Szilikon Szár 1 Szivacs szalag Kerámia bevonat Fólia Szilikon Szár 2 90 A teljes szélesség (Szár 1 + Szár 2) nem haladhatja meg a 3600mm-t! A minimális hossz 371 mm A tokokat (2 db) külön-külön egy szállítási léccel fogjuk rögzíteni.(az üveg mezőben, hogy megakadályozzuk a tokok összecsuklását). Kivehető szállítási védelem. Az üveg sarkoknál fokozott pára képződéssel kell számolni, ennek csökkentése érdekében lépéseket kell tenni! (fűtőszálat lefektetni, konvektort felállítani, ablak fűtés stb.) Alap kivitelben 3 rétegű üvegezés ISO távtartóval Az üvegeket külön szállítjuk- mindíg a helyszínen kell beüvegezni. Csomagban szállítjuk hozzá a szivagy szalagot és a tömítő anyagot (Sikasil SG-20) Az üveg széleinek UV védelme kötelező (Kerámia csík) Fugaszélesség min. 6mm, (minimum 6x6 mm) Az alkalmazott szilikon tartósságának érdekében Dow Corning 895 vagy Ramsauer Neutral 120 szilikont kell használni. Az üvegvastagság számításakor a nyomás és szívás terhelést is figyelembe kell venni. Mivel a sarokban nincs megfelelő rögzítés, ezért az üveg méretezésekor 3 oldalt rögzített üveggel kell számolni. 120kg üvegsúlytól nehéz kivitelt kell alkalmazni Csak 90 -os külső sarok lehetséges Csak 21-es szerelési kód lehetséges. Ügyeljen a megfelelő falhoz történő rögzítésre. Max. 2 toktoldót lehet egymáshoz sorolni (fent és lent). 37

38 HR, ZR, WR és IR tok nem lehetséges Vízszintes tokosztó nem lehetséges. Belső üvegsarok nem lehetséges Nincs belső reluxa és álosztó Nincs üvegsarok home soft és ambiente modelleknél. alul és felül toktoldó nem lehetséges nincs síkban futó párkányfogadó nincs üvegsarok 2 rétegű 24 mm-es üvegnél alu távtartóval HX300 HF410 A tokok összeszerelésekor a gérbe vágott felületeken (alul és felül) tömítő anyaggal (Szilikon) vízzáróvá kell tennünk a sarkokat. Húzzon egy szilikon csíkot a tok kontúrjával párhuzamosan. Végezetül a tokokkal szállított rögzítőkkel rögzítse a tokokat egymáshoz (Ügyeljen a pontos pozícióra és erőswen húzza meg)! Az üvegezés után a sarkokra ragassza fel a leszállított sarok takaró profilokat (alul és felül). A beépítésről további információt talál a beépítési kézikönyvben. 38
