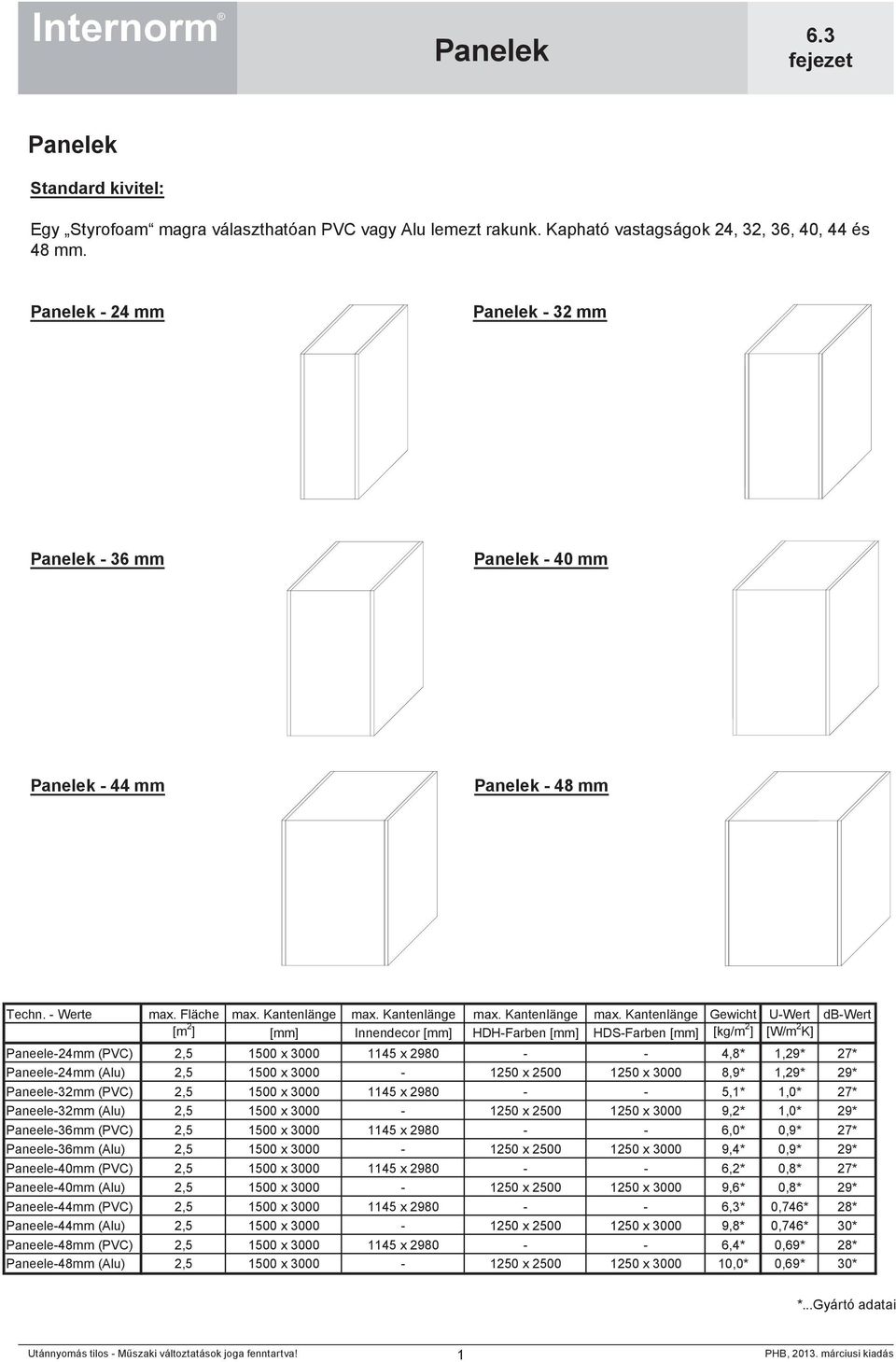

1 Panelek Standard kivitel: Egy Styrofoam magra választhatóan PVC vagy Alu lemezt rakunk. Kapható vastagságok 24, 32, 36, 40, 44 és 48 mm. Panelek - 24 mm Panelek - 32 mm Panelek - 36 mm Panelek - 40 mm Panelek - 44 mm Panelek - 48 mm Techn. - Werte max. Fläche max. Kantenlänge max. Kantenlänge max. Kantenlänge max. Kantenlänge Gewicht U-Wert db-wert [m 2 ] [mm] Innendecor [mm] HDH-Farben [mm] HDS-Farben [mm] [kg/m 2 ] [W/m 2 K] Paneele-24mm (PVC) 2, x x ,8* 1,29* 27* Paneele-24mm (Alu) 2, x x x ,9* 1,29* 29* Paneele-32mm (PVC) 2, x x ,1* 1,0* 27* Paneele-32mm (Alu) 2, x x x ,2* 1,0* 29* Paneele-36mm (PVC) 2, x x ,0* 0,9* 27* Paneele-36mm (Alu) 2, x x x ,4* 0,9* 29* Paneele-40mm (PVC) 2, x x ,2* 0,8* 27* Paneele-40mm (Alu) 2, x x x ,6* 0,8* 29* Paneele-44mm (PVC) 2, x x ,3* 0,746* 28* Paneele-44mm (Alu) 2, x x x ,8* 0,746* 30* Paneele-48mm (PVC) 2, x x ,4* 0,69* 28* Paneele-48mm (Alu) 2, x x x ,0* 0,69* 30* *...Gyártó adatai 1

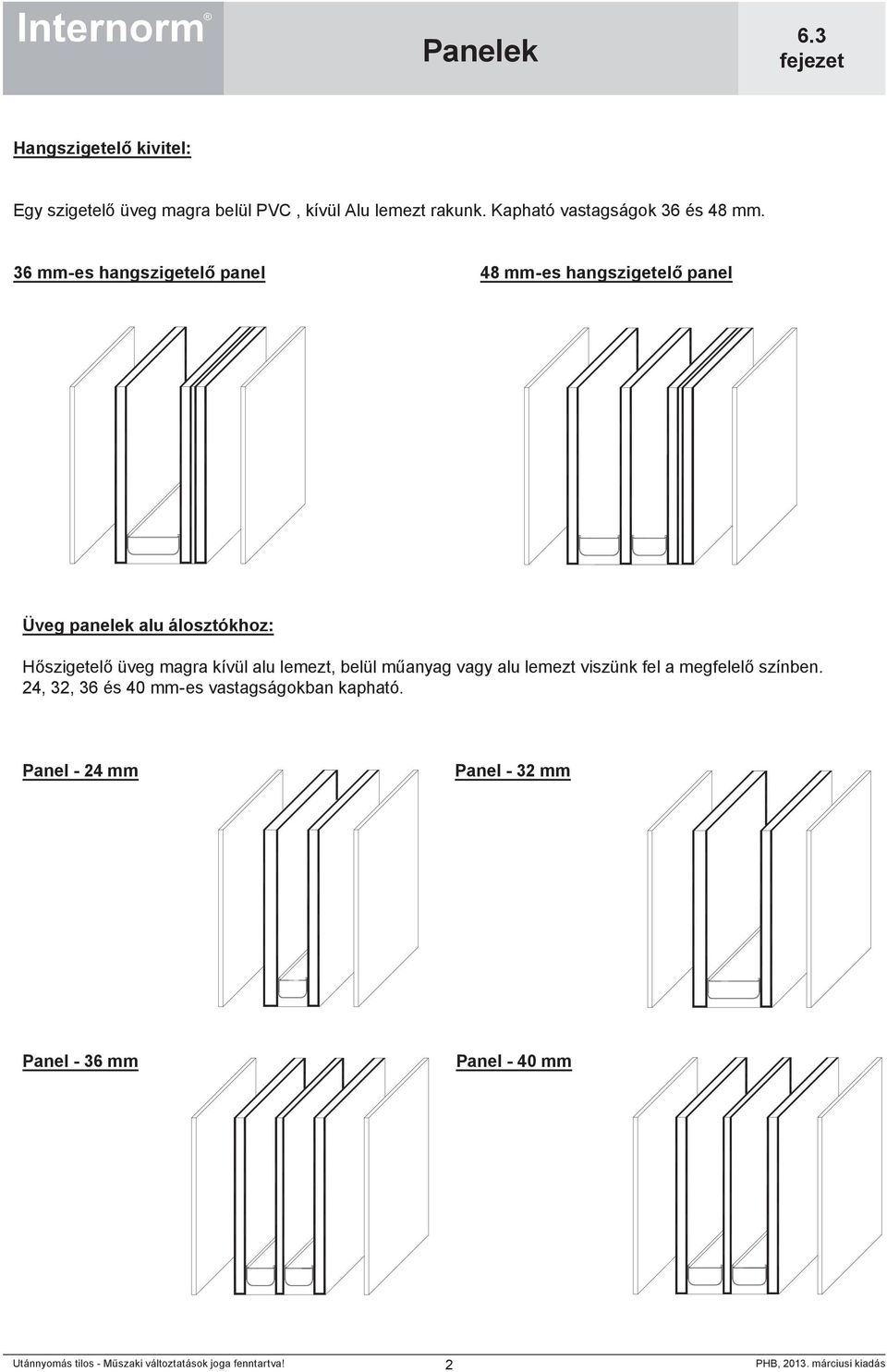

2 Hangszigetelő kivitel: Egy szigetelő üveg magra belül PVC, kívül Alu lemezt rakunk. Kapható vastagságok 36 és 48 mm. 36 mm-es hangszigetelő panel 48 mm-es hangszigetelő panel Üveg panelek alu álosztókhoz: Hőszigetelő üveg magra kívül alu lemezt, belül műanyag vagy alu lemezt viszünk fel a megfelelő színben. 24, 32, 36 és 40 mm-es vastagságokban kapható. Panel - 24 mm Panel - 32 mm Panel - 36 mm Panel - 40 mm 2

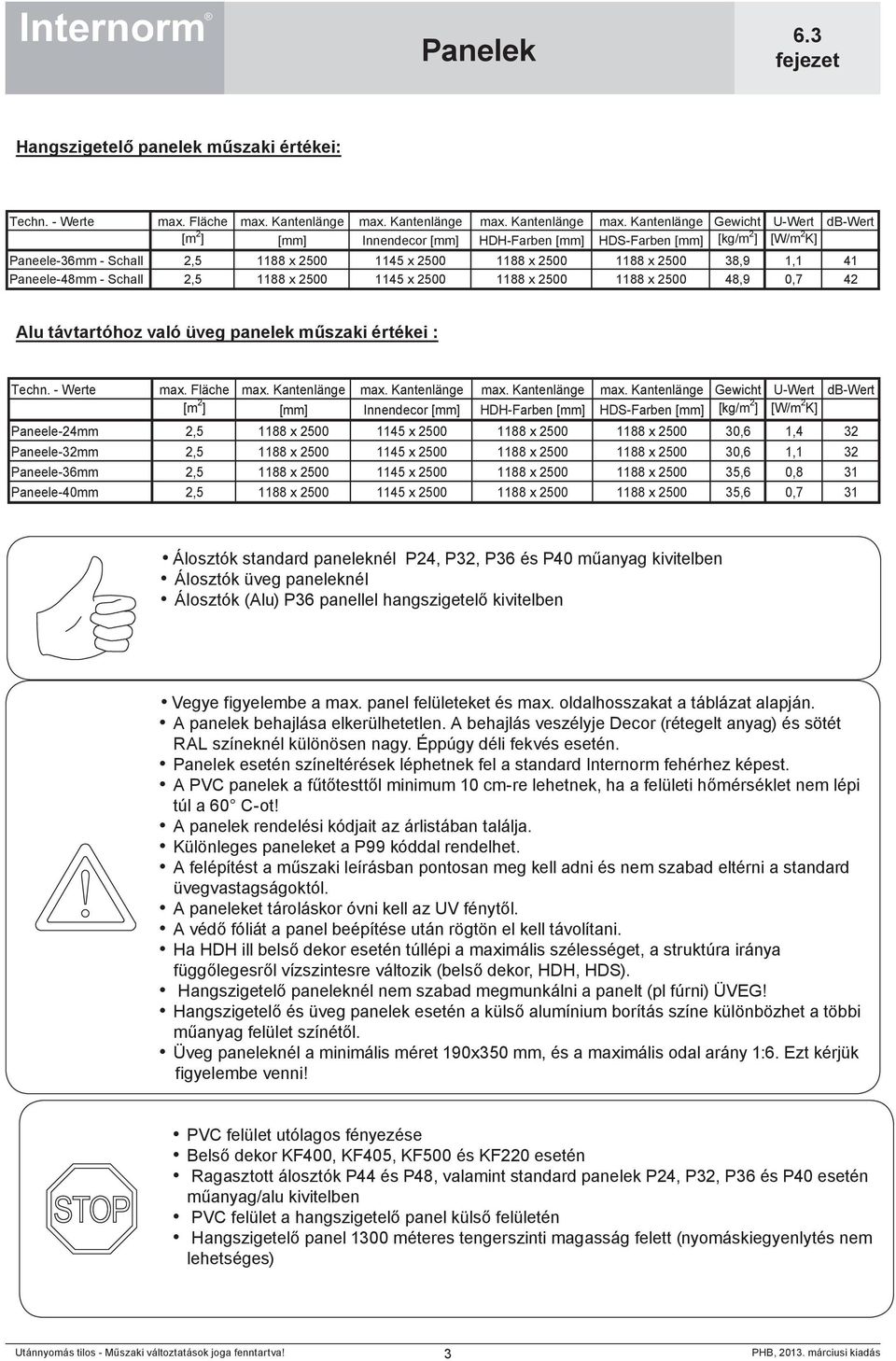

3 Hangszigetelő panelek műszaki értékei: Techn. - Werte max. Fläche max. Kantenlänge max. Kantenlänge max. Kantenlänge max. Kantenlänge Gewicht U-Wert db-wert [m 2 ] [mm] Innendecor [mm] HDH-Farben [mm] HDS-Farben [mm] [kg/m 2 ] [W/m 2 K] Paneele-36mm - Schall 2, x x x x ,9 1,1 41 Paneele-48mm - Schall 2, x x x x ,9 0,7 42 Alu távtartóhoz való üveg panelek műszaki értékei : Techn. - Werte max. Fläche max. Kantenlänge max. Kantenlänge max. Kantenlänge max. Kantenlänge Gewicht U-Wert db-wert [m 2 ] [mm] Innendecor [mm] HDH-Farben [mm] HDS-Farben [mm] [kg/m 2 ] [W/m 2 K] Paneele-24mm 2, x x x x ,6 1,4 32 Paneele-32mm 2, x x x x ,6 1,1 32 Paneele-36mm 2, x x x x ,6 0,8 31 Paneele-40mm 2, x x x x ,6 0,7 31 Álosztók standard paneleknél P24, P32, P36 és P40 műanyag kivitelben Álosztók üveg paneleknél Álosztók (Alu) P36 panellel hangszigetelő kivitelben Vegye figyelembe a max. panel felületeket és max. oldalhosszakat a táblázat alapján. A panelek behajlása elkerülhetetlen. A behajlás veszélyje Decor (rétegelt anyag) és sötét RAL színeknél különösen nagy. Éppúgy déli fekvés esetén. Panelek esetén színeltérések léphetnek fel a standard Internorm fehérhez képest. A PVC panelek a fűtőtesttől minimum 10 cm-re lehetnek, ha a felületi hőmérséklet nem lépi túl a 60 C-ot! A panelek rendelési kódjait az árlistában találja. Különleges paneleket a P99 kóddal rendelhet. A felépítést a műszaki leírásban pontosan meg kell adni és nem szabad eltérni a standard üvegvastagságoktól. A paneleket tároláskor óvni kell az UV fénytől. A védő fóliát a panel beépítése után rögtön el kell távolítani. Ha HDH ill belső dekor esetén túllépi a maximális szélességet, a struktúra iránya függőlegesről vízszintesre változik (belső dekor, HDH, HDS). Hangszigetelő paneleknél nem szabad megmunkálni a panelt (pl fúrni) ÜVEG! Hangszigetelő és üveg panelek esetén a külső alumínium borítás színe különbözhet a többi műanyag felület színétől. Üveg paneleknél a minimális méret 190x350 mm, és a maximális odal arány 1:6. Ezt kérjük figyelembe venni! PVC felület utólagos fényezése Belső dekor KF400, KF405, KF500 és KF220 esetén Ragasztott álosztók P44 és P48, valamint standard panelek P24, P32, P36 és P40 esetén műanyag/alu kivitelben PVC felület a hangszigetelő panel külső felületén Hangszigetelő panel 1300 méteres tengerszinti magasság felett (nyomáskiegyenlytés nem lehetséges) 3

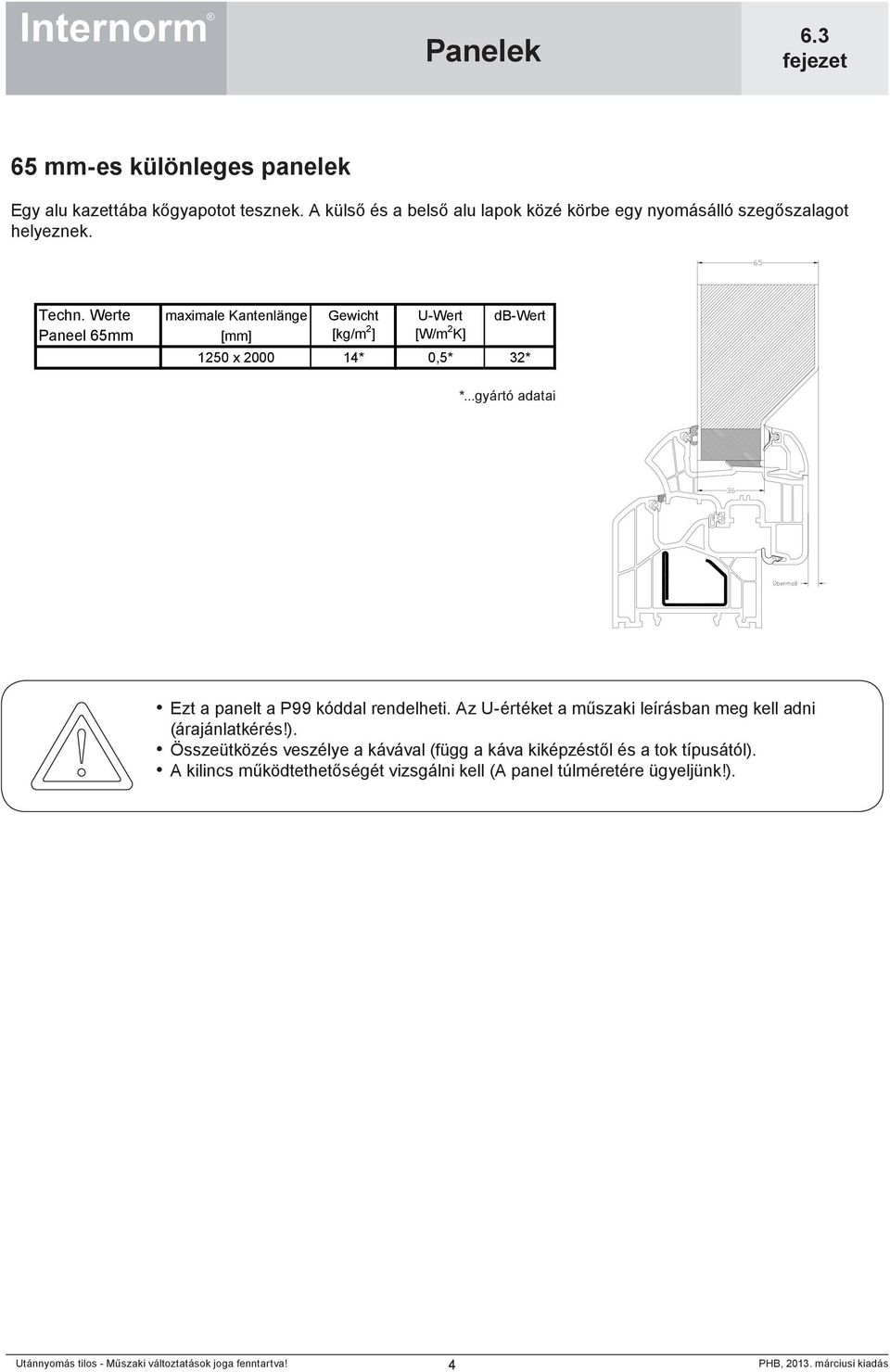

4 65 mm-es különleges panelek Egy alu kazettába kőgyapotot tesznek. A külső és a belső alu lapok közé körbe egy nyomásálló szegőszalagot helyeznek. Techn. Werte maximale Kantenlänge Gewicht U-Wert db-wert Paneel 65mm [mm] [kg/m 2 ] [W/m 2 K] 1250 x * 0,5* 32* *...gyártó adatai Ezt a panelt a P99 kóddal rendelheti. Az U-értéket a műszaki leírásban meg kell adni (árajánlatkérés!). Összeütközés veszélye a kávával (függ a káva kiképzéstől és a tok típusától). A kilincs működtethetőségét vizsgálni kell (A panel túlméretére ügyeljünk!). 4

5 Díszpanelek Az elemek felépítése: Egy elem egy külső alumínium lemezből és az arra felrakott díszkeretből és díszítő elemekből áll, valamint a belső oldalon egy sima PVC lemezből (fehér vagy Decor). A lemezek között kemény hab szigetelés található. Külső oldal Belső oldal Az elem vastagság 24 mm. Olyan szerkezeteknél, ahol üveg és panel is található, ügyelni kell az azonos vastagságra (24 mm). Az álosztó keret csak 40 mm széles lehet. Színek Az elemek külső oldala porszórt (RAL-színek, HDH-, HDS-, HF-, HFM-, DM-bevonatok), a belső oldal vagy fehér (PVC) vagy Decor. Díszpanelek eloxal színben Díszítő elemek a belső oldalon illetve mindkét oldalon Díszpanelek KF200 Kanto, KF400, KF405, KF410, KF220 és KF500 elemekhez Mivel a díszpanelek külső oldala mindíg alumíniumból készül, ezért műanyag kivitelű szerkezeteknél színeltérések léphetnek fel a PVC és az alumínium között. Größenbegrenzungen für ZIERPANEELE ZK Kleinstmaß Glaslichte Größtmaß Glaslichte ZK x x 1052 ZK x x 1052 ZK x x 1052 ZK x x 1052 ZK x x 1052 ZK x x 1052 ZK x x 1052 ZK x x 1052 ZK x x 1052 ZK x x 1052 Színben eltérő keretek és díszítpanelek: A díszkeretek és a díszpanelek készülhetnek az alulemezzel azonos színben és eltérő színben is. 5

6 Díszpanelek rendelési elnevezései: ZK10 ZK11 ZK20 ZK21 ZK30 ZK31 ZK50 ZK51 ZK60 ZK61 6

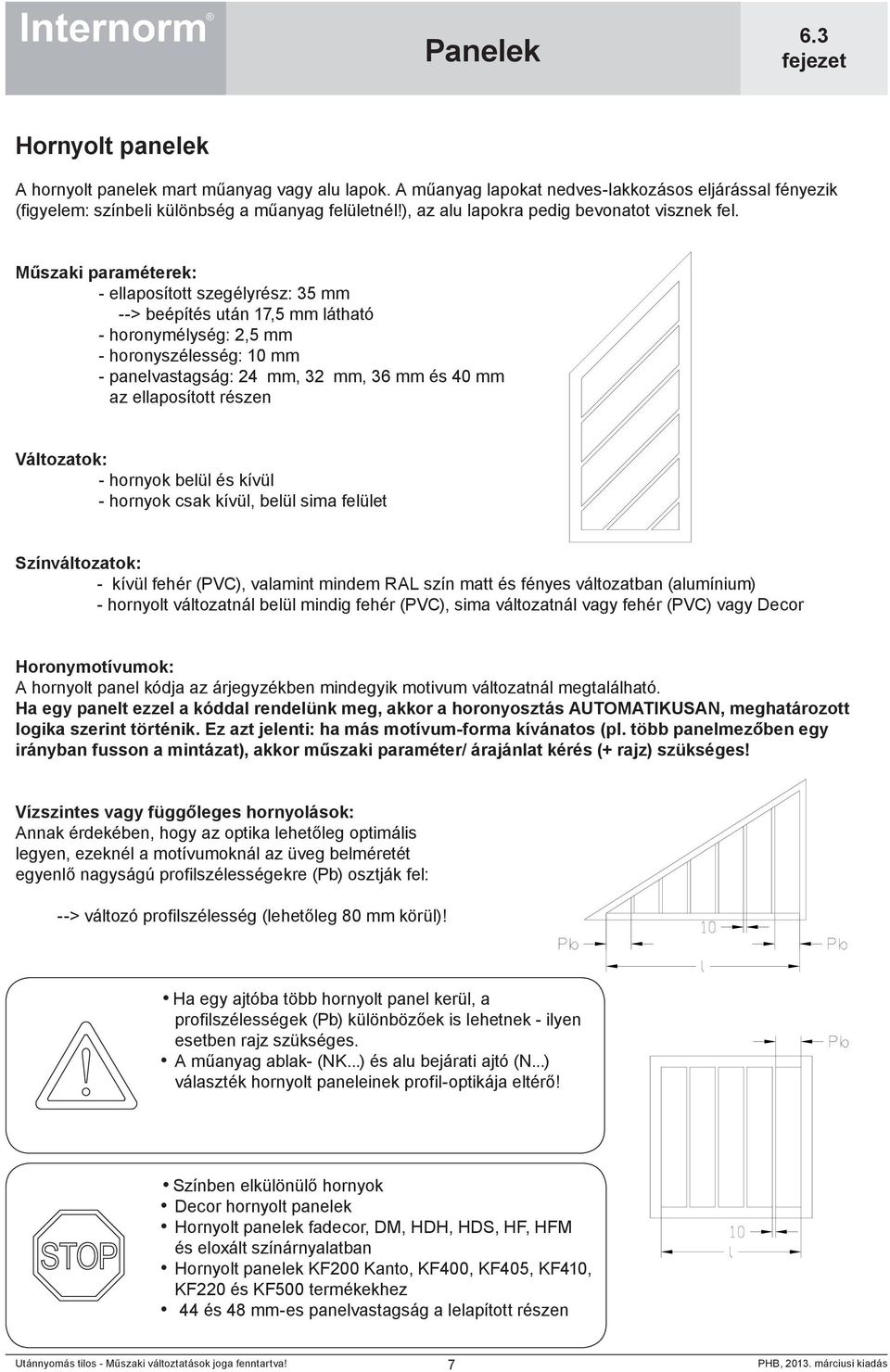

7 Hornyolt panelek A hornyolt panelek mart műanyag vagy alu lapok. A műanyag lapokat nedves-lakkozásos eljárással fényezik (figyelem: színbeli különbség a műanyag felületnél!), az alu lapokra pedig bevonatot visznek fel. Műszaki paraméterek: - ellaposított szegélyrész: 35 mm --> beépítés után 17,5 mm látható - horonymélység: 2,5 mm - horonyszélesség: 10 mm - panelvastagság: 24 mm, 32 mm, 36 mm és 40 mm az ellaposított részen Változatok: - hornyok belül és kívül - hornyok csak kívül, belül sima felület Színváltozatok: - kívül fehér (PVC), valamint mindem RAL szín matt és fényes változatban (alumínium) - hornyolt változatnál belül mindig fehér (PVC), sima változatnál vagy fehér (PVC) vagy Decor Horonymotívumok: A hornyolt panel kódja az árjegyzékben mindegyik motivum változatnál megtalálható. Ha egy panelt ezzel a kóddal rendelünk meg, akkor a horonyosztás AUTOMATIKUSAN, meghatározott logika szerint történik. Ez azt jelenti: ha más motívum-forma kívánatos (pl. több panelmezőben egy irányban fusson a mintázat), akkor műszaki paraméter/ árajánlat kérés (+ rajz) szükséges! Vízszintes vagy függőleges hornyolások: Annak érdekében, hogy az optika lehetőleg optimális legyen, ezeknél a motívumoknál az üveg belméretét egyenlő nagyságú profilszélességekre (Pb) osztják fel: --> változó profilszélesség (lehetőleg 80 mm körül)! Ha egy ajtóba több hornyolt panel kerül, a profilszélességek (Pb) különbözőek is lehetnek - ilyen esetben rajz szükséges. A műanyag ablak- (NK...) és alu bejárati ajtó (N...) választék hornyolt paneleinek profil-optikája eltérő! Színben elkülönülő hornyok Decor hornyolt panelek Hornyolt panelek fadecor, DM, HDH, HDS, HF, HFM és eloxált színárnyalatban Hornyolt panelek KF200 Kanto, KF400, KF405, KF410, KF220 és KF500 termékekhez 44 és 48 mm-es panelvastagság a lelapított részen 7

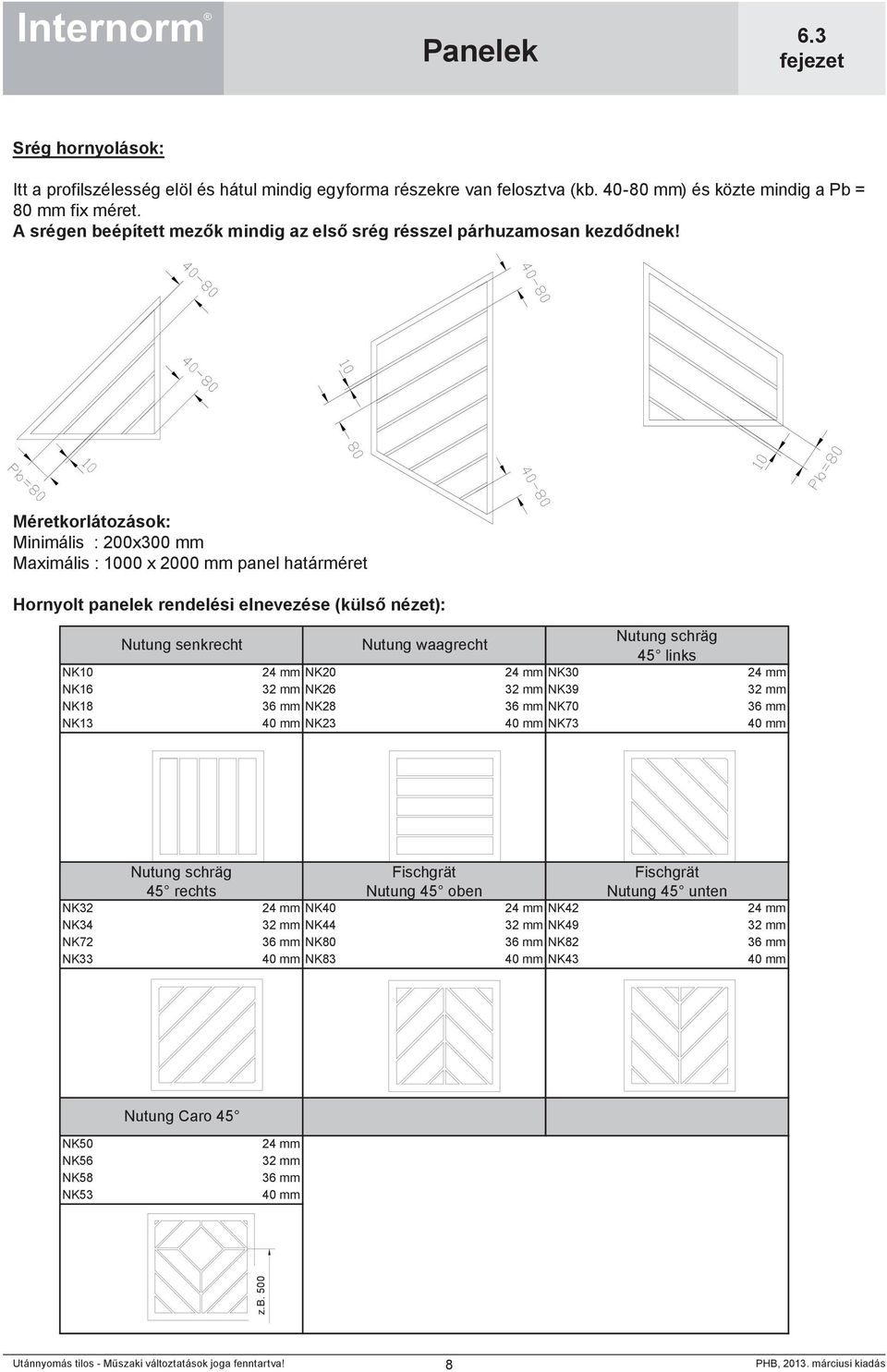

8 Srég hornyolások: Itt a profilszélesség elöl és hátul mindig egyforma részekre van felosztva (kb mm) és közte mindig a Pb = 80 mm fix méret. A srégen beépített mezők mindig az első srég résszel párhuzamosan kezdődnek! Méretkorlátozások: Minimális : 200x300 mm Maximális : 1000 x 2000 mm panel határméret Hornyolt panelek rendelési elnevezése (külső nézet): Nutung senkrecht Nutung waagrecht Nutung schräg 45 links NK10 24 mm NK20 24 mm NK30 24 mm NK16 32 mm NK26 32 mm NK39 32 mm NK18 36 mm NK28 36 mm NK70 36 mm NK13 40 mm NK23 40 mm NK73 40 mm Nutung schräg Fischgrät Fischgrät 45 rechts Nutung 45 oben Nutung 45 unten NK32 24 mm NK40 24 mm NK42 24 mm NK34 32 mm NK44 32 mm NK49 32 mm NK72 36 mm NK80 36 mm NK82 36 mm NK33 40 mm NK83 40 mm NK43 40 mm Nutung Caro 45 NK50 NK56 NK58 NK53 24 mm 32 mm 36 mm 40 mm z.b
