1 Fiat Ducato

2

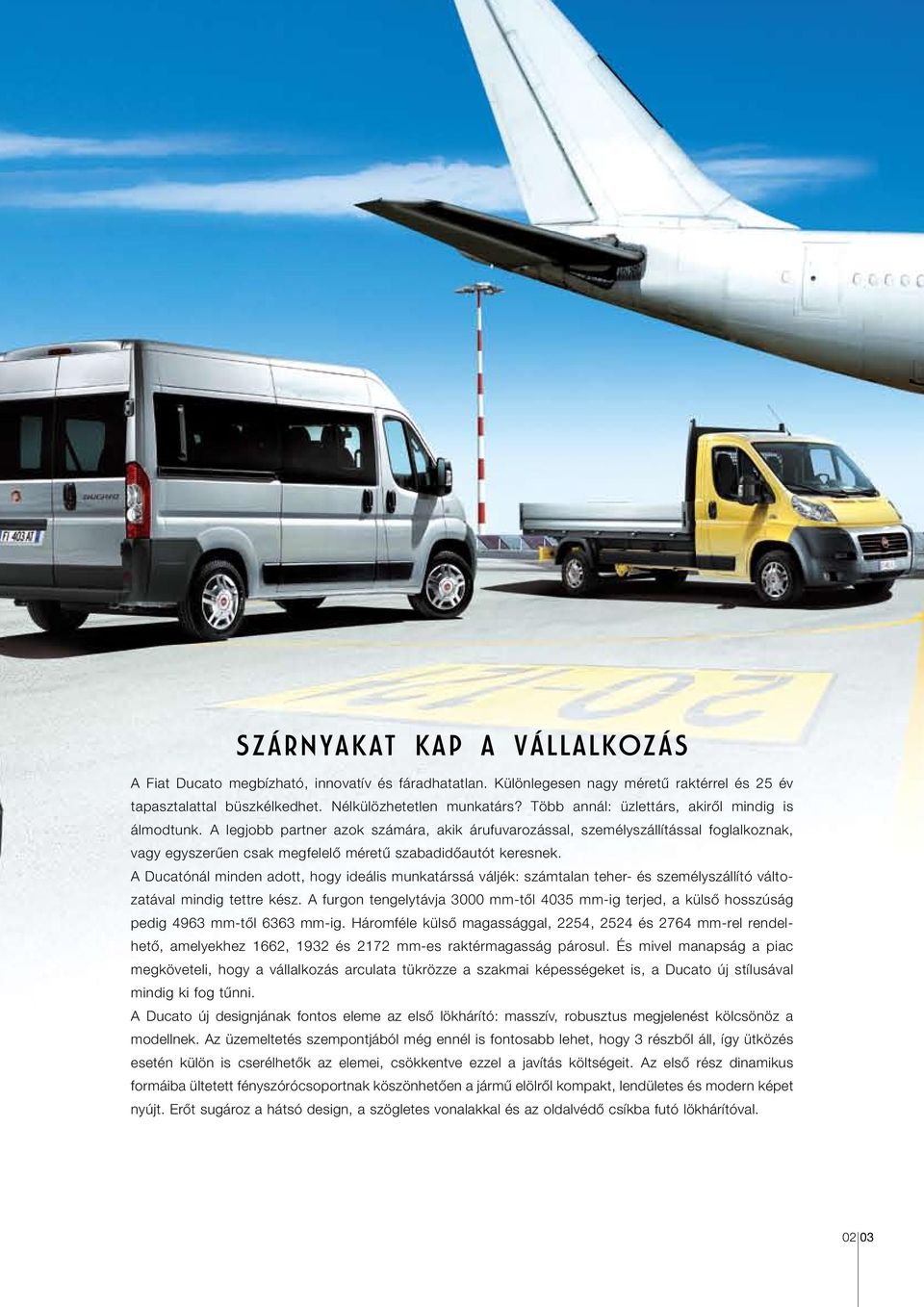

3 Szárnyakat kap a vállalkozás A Fiat Ducato megbízható, innovatív és fáradhatatlan. Különlegesen nagy méretû raktérrel és 25 év tapasztalattal büszkélkedhet. Nélkülözhetetlen munkatárs? Több annál: üzlettárs, akirôl mindig is álmodtunk. A legjobb partner azok számára, akik árufuvarozással, személyszállítással foglalkoznak, vagy egyszerûen csak megfelelô méretû szabadidôautót keresnek. A Ducatónál minden adott, hogy ideális munkatárssá váljék: számtalan teher- és személyszállító változatával mindig tettre kész. A furgon tengelytávja 3000 mm-tôl 4035 mm-ig terjed, a külsô hosszúság pedig 4963 mm-tôl 6363 mm-ig. Háromféle külsô magassággal, 2254, 2524 és 2764 mm-rel rendelhetô, amelyekhez 1662, 1932 és 2172 mm-es raktérmagasság párosul. És mivel manapság a piac megköveteli, hogy a vállalkozás arculata tükrözze a szakmai képességeket is, a Ducato új stílusával mindig ki fog tûnni. A Ducato új designjának fontos eleme az elsô lökhárító: masszív, robusztus megjelenést kölcsönöz a modellnek. Az üzemeltetés szempontjából még ennél is fontosabb lehet, hogy 3 részbôl áll, így ütközés esetén külön is cserélhetôk az elemei, csökkentve ezzel a javítás költségeit. Az elsô rész dinamikus formáiba ültetett fényszórócsoportnak köszönhetôen a jármû elölrôl kompakt, lendületes és modern képet nyújt. Erôt sugároz a hátsó design, a szögletes vonalakkal és az oldalvédô csíkba futó lökhárítóval

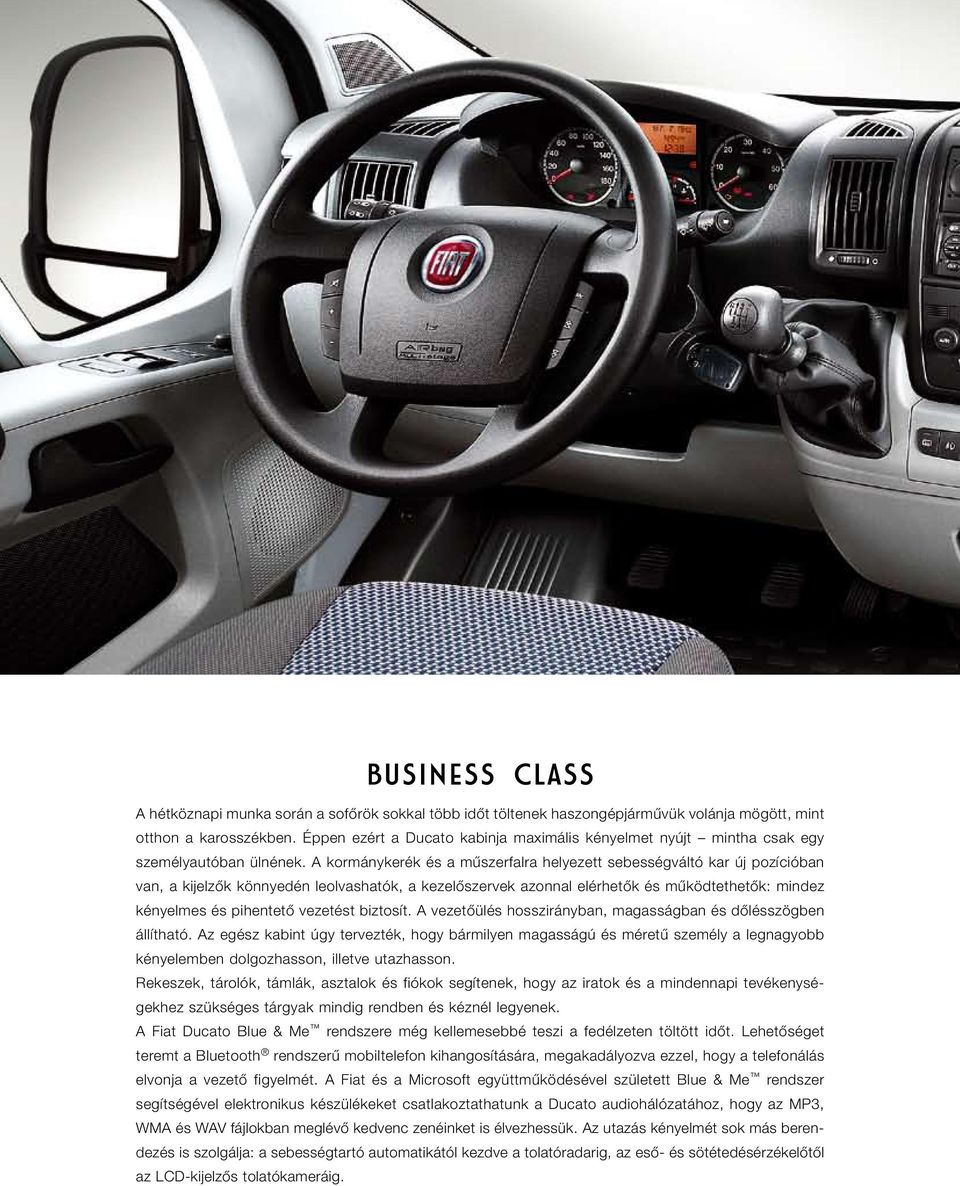

4 Business Class A hétköznapi munka során a sofôrök sokkal több idôt töltenek haszongépjármûvük volánja mögött, mint otthon a karosszékben. Éppen ezért a Ducato kabinja maximális kényelmet nyújt mintha csak egy személyautóban ülnének. A kormánykerék és a mûszerfalra helyezett sebességváltó kar új pozícióban van, a kijelzôk könnyedén leolvashatók, a kezelôszervek azonnal elérhetôk és mûködtethetôk: mindez kényelmes és pihentetô vezetést biztosít. A vezetôülés hosszirányban, magasságban és dôlésszögben állítható. Az egész kabint úgy tervezték, hogy bármilyen magasságú és méretû személy a legnagyobb kényelemben dolgozhasson, illetve utazhasson. Rekeszek, tárolók, támlák, asztalok és fiókok segítenek, hogy az iratok és a mindennapi tevékenységekhez szükséges tárgyak mindig rendben és kéznél legyenek. A Fiat Ducato Blue & Me rendszere még kellemesebbé teszi a fedélzeten töltött idôt. Lehetôséget teremt a Bluetooth rendszerû mobiltelefon kihangosítására, megakadályozva ezzel, hogy a telefonálás elvonja a vezetô figyelmét. A Fiat és a Microsoft együttmûködésével született Blue & Me rendszer segítségével elektronikus készülékeket csatlakoztathatunk a Ducato audiohálózatához, hogy az MP3, WMA és WAV fájlokban meglévô kedvenc zenéinket is élvezhessük. Az utazás kényelmét sok más berendezés is szolgálja: a sebességtartó automatikától kezdve a tolatóradarig, az esô- és sötétedésérzékelôtôl az LCD-kijelzôs tolatókameráig.

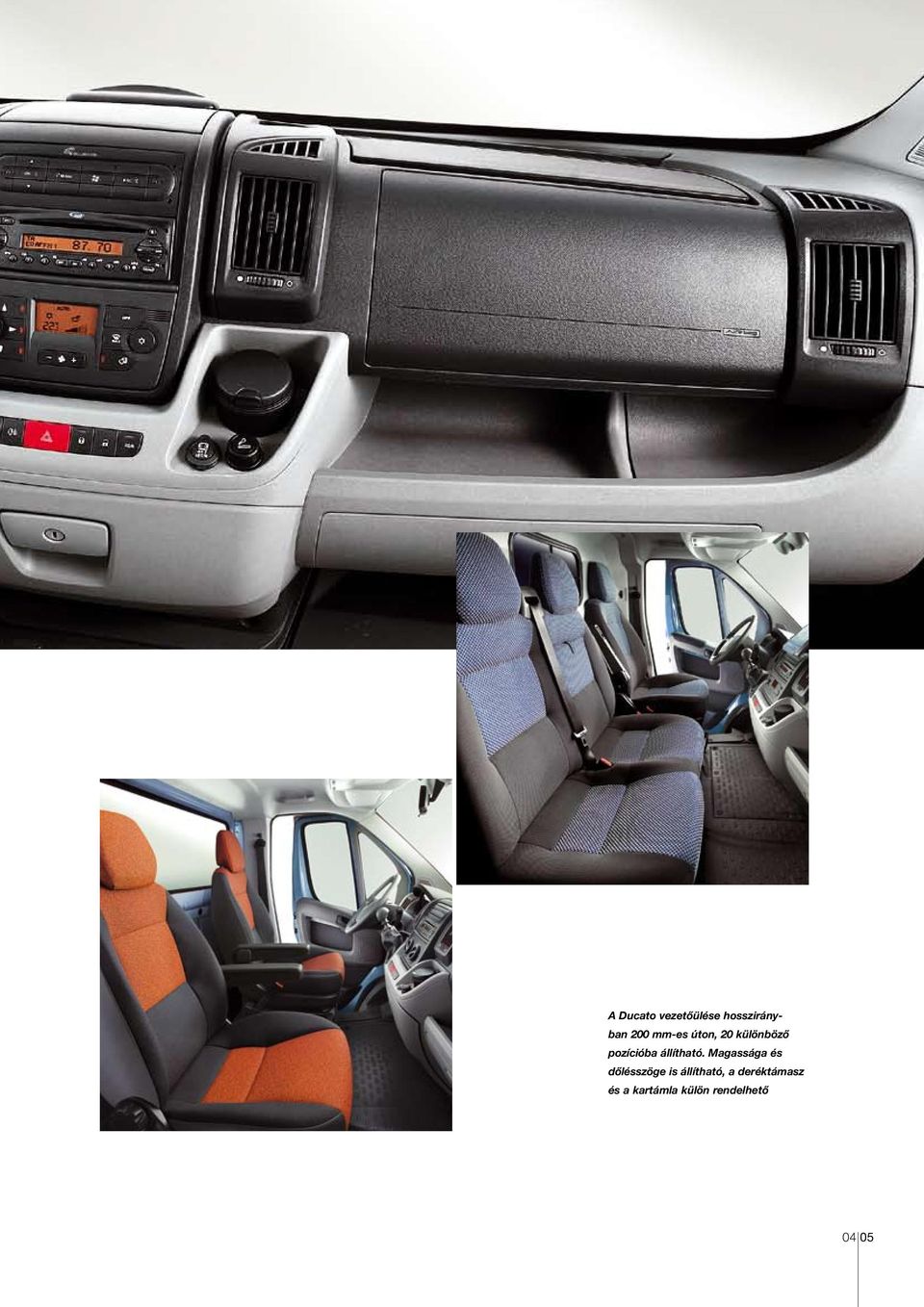

5 A Ducato vezetôülése hosszirányban 200 mm-es úton, 20 különbözô pozícióba állítható. Magassága és dôlésszöge is állítható, a deréktámasz és a kartámla külön rendelhetô 04 05

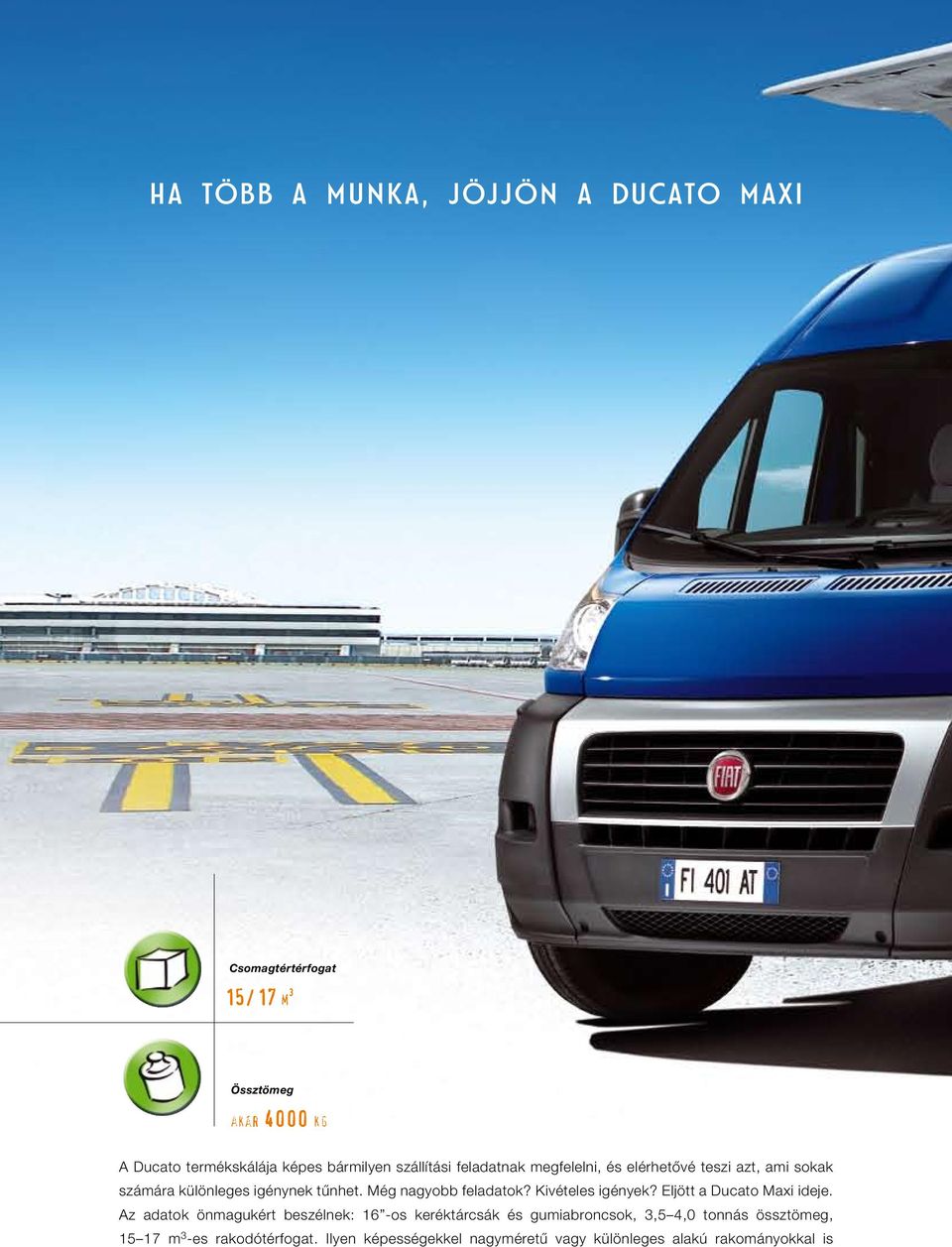

6 Ha több a munka, jöjjön a Ducato Maxi Csomagtértérfogat 15/ 17 m 3 Össztömeg akár 4000 kg A Ducato termékskálája képes bármilyen szállítási feladatnak megfelelni, és elérhetôvé teszi azt, ami sokak számára különleges igénynek tûnhet. Még nagyobb feladatok? Kivételes igények? Eljött a Ducato Maxi ideje. Az adatok önmagukért beszélnek: 16 -os keréktárcsák és gumiabroncsok, 3,5 4,0 tonnás össztömeg, m 3 -es rakodótérfogat. Ilyen képességekkel nagyméretû vagy különleges alakú rakományokkal is

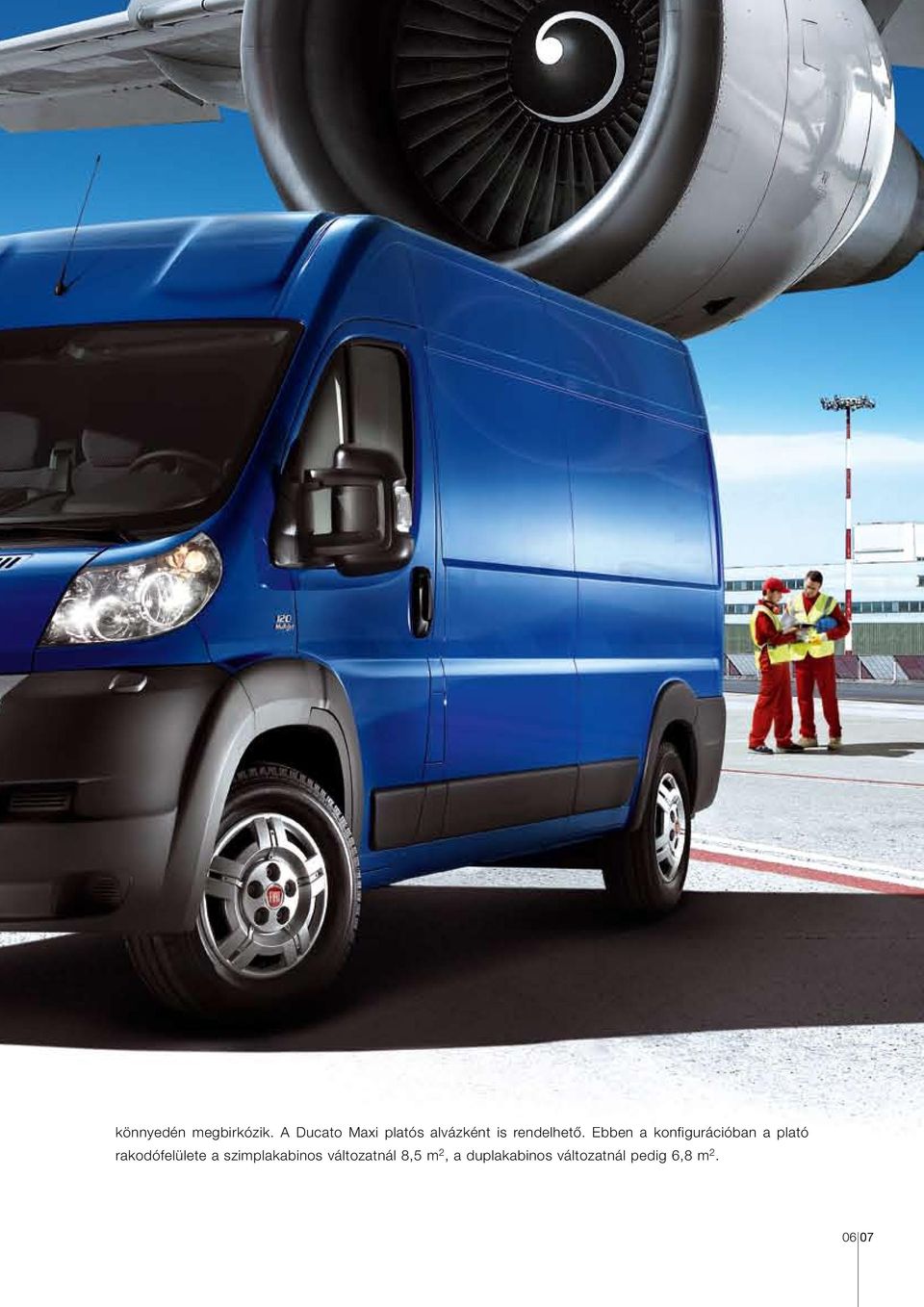

7 könnyedén megbirkózik. A Ducato Maxi platós alvázként is rendelhetô. Ebben a konfigurációban a plató rakodófelülete a szimplakabinos változatnál 8,5 m 2, a duplakabinos változatnál pedig 6,8 m

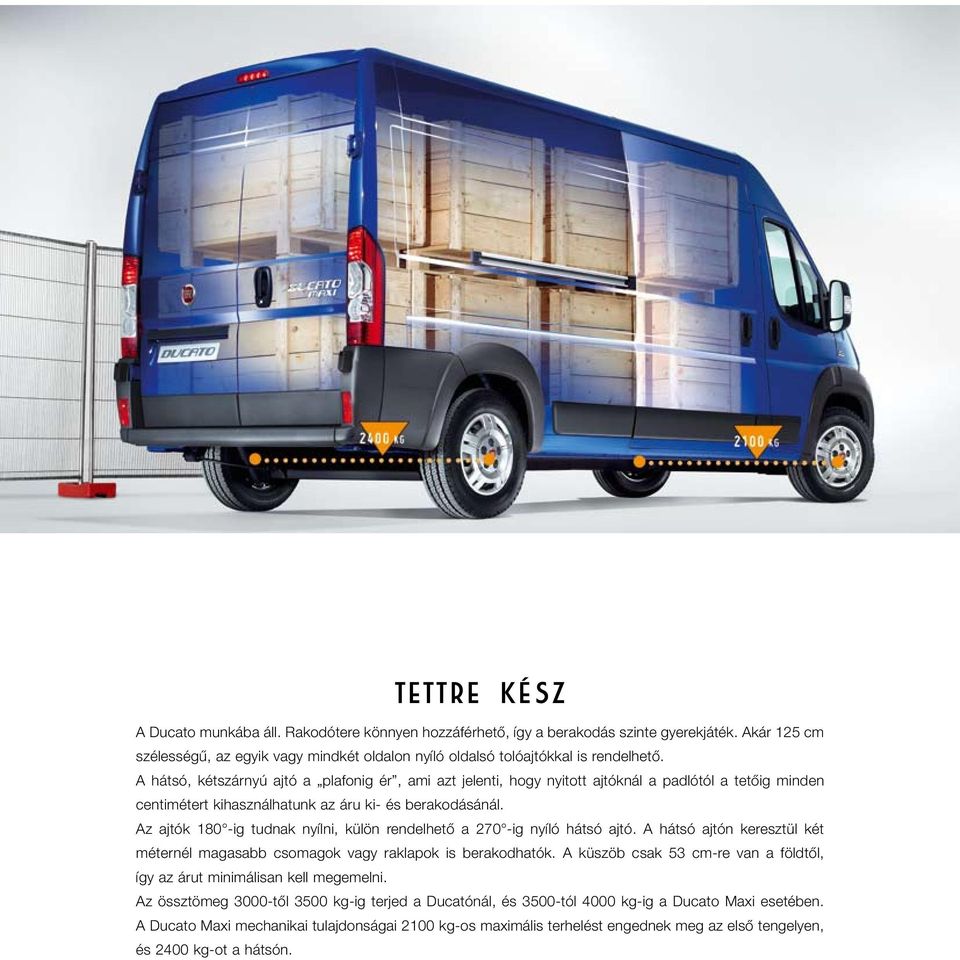

8 Tettre kész A Ducato munkába áll. Rakodótere könnyen hozzáférhetô, így a berakodás szinte gyerekjáték. Akár 125 cm szélességû, az egyik vagy mindkét oldalon nyíló oldalsó tolóajtókkal is rendelhetô. A hátsó, kétszárnyú ajtó a plafonig ér, ami azt jelenti, hogy nyitott ajtóknál a padlótól a tetôig minden centimétert kihasználhatunk az áru ki- és berakodásánál. Az ajtók 180 -ig tudnak nyílni, külön rendelhetô a 270 -ig nyíló hátsó ajtó. A hátsó ajtón keresztül két méternél magasabb csomagok vagy raklapok is berakodhatók. A küszöb csak 53 cm-re van a földtôl, így az árut minimálisan kell megemelni. Az össztömeg 3000-tôl 3500 kg-ig terjed a Ducatónál, és 3500-tól 4000 kg-ig a Ducato Maxi esetében. A Ducato Maxi mechanikai tulajdonságai 2100 kg-os maximális terhelést engednek meg az elsô tengelyen, és 2400 kg-ot a hátsón.

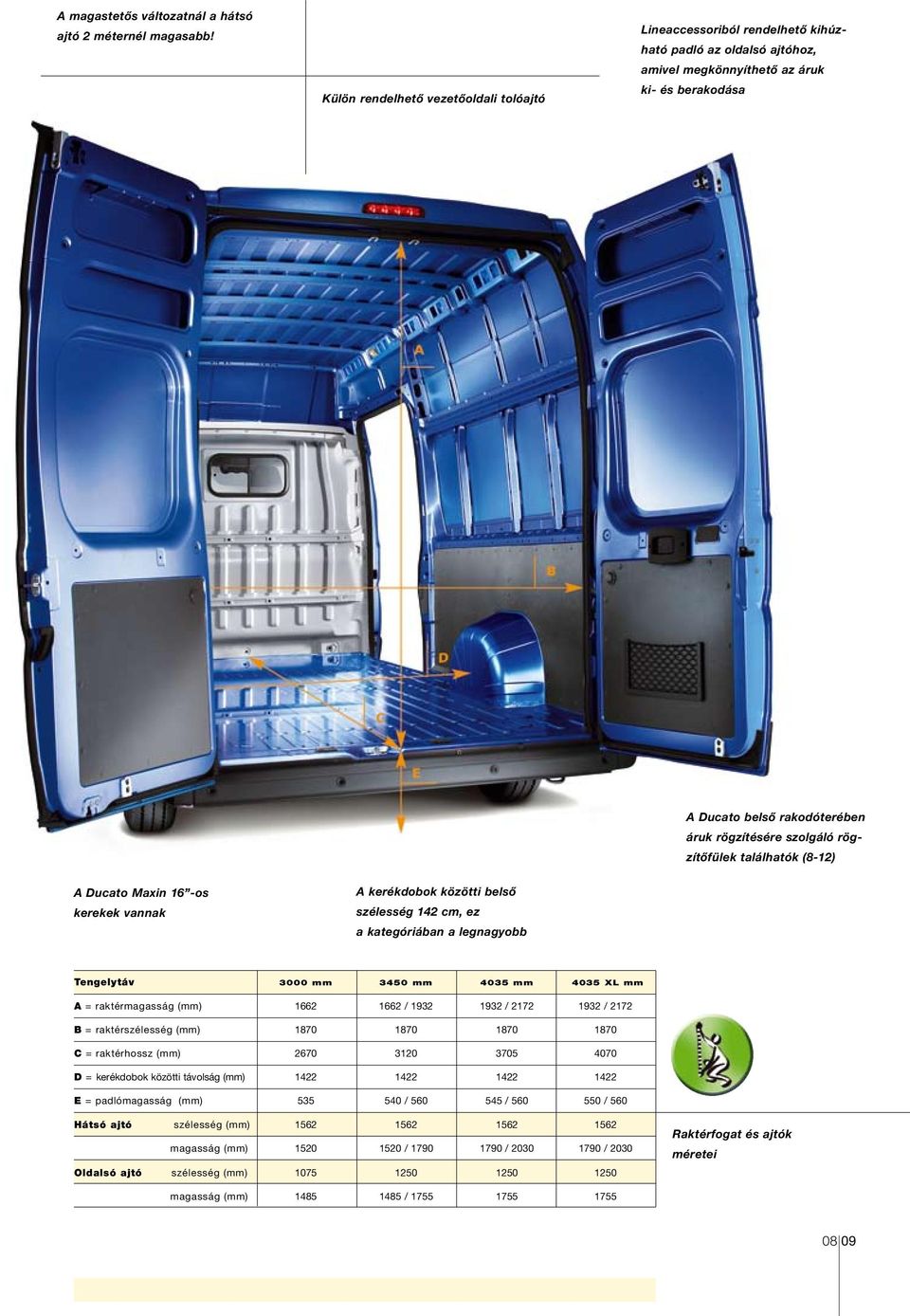

9 A magastetôs változatnál a hátsó ajtó 2 méternél magasabb! Külön rendelhetô vezetôoldali tolóajtó Lineaccessoriból rendelhetô kihúzható padló az oldalsó ajtóhoz, amivel megkönnyíthetô az áruk ki- és berakodása A Ducato belsô rakodóterében áruk rögzítésére szolgáló rögzítôfülek találhatók (8-12) A Ducato Maxin 16 -os kerekek vannak A kerékdobok közötti belsô szélesség 142 cm, ez a kategóriában a legnagyobb Tengelytáv 3000 mm 3450 mm 4035 mm 4035 XL mm A = raktérmagasság (mm) / / / 2172 B = raktérszélesség (mm) C = raktérhossz (mm) D = kerékdobok közötti távolság (mm) E = padlómagasság (mm) / / / 560 Hátsó ajtó szélesség (mm) magasság (mm) / / / 2030 Oldalsó ajtó szélesség (mm) Raktérfogat és ajtók méretei magasság (mm) /

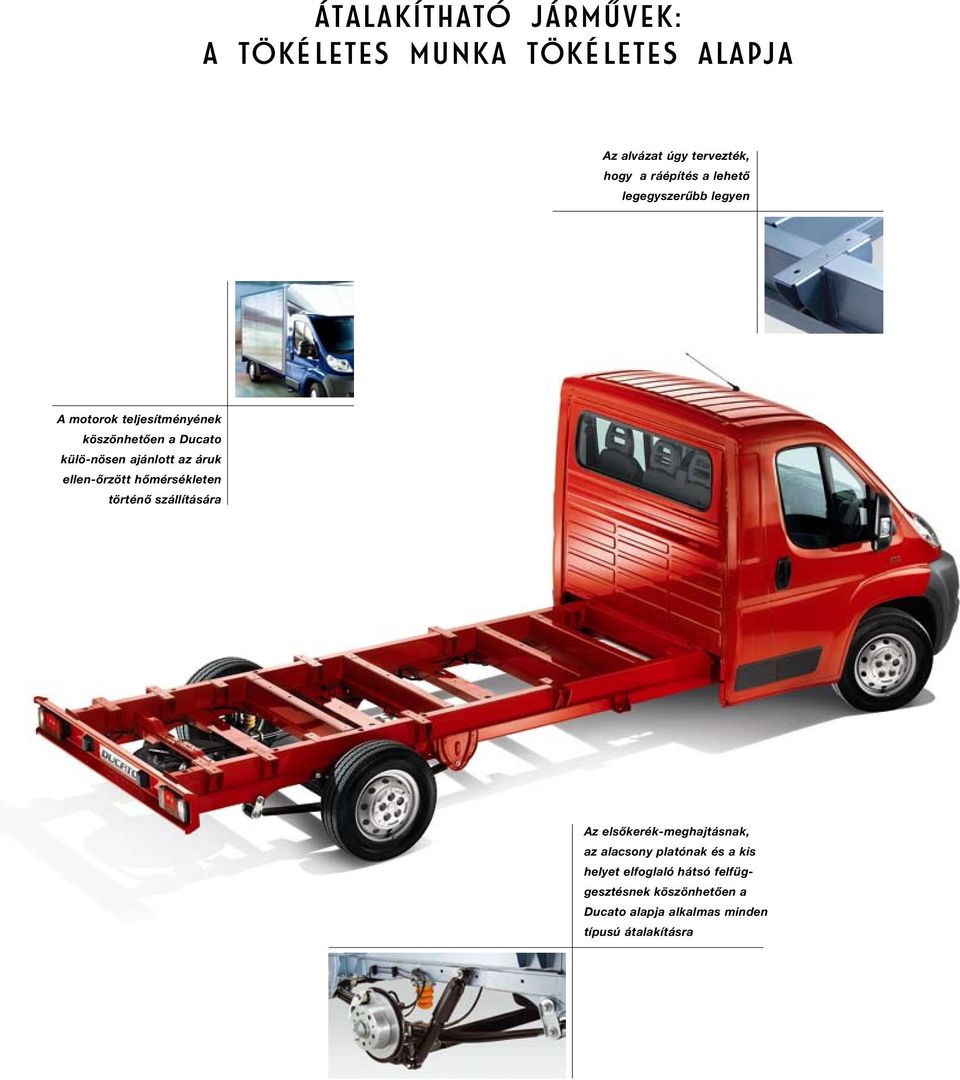

10 Átalakítható jármûvek: a tökéletes munka tökéletes alapja Az alvázat úgy tervezték, hogy a ráépítés a lehetô legegyszerûbb legyen A motorok teljesítményének köszönhetôen a Ducato külö-nösen ajánlott az áruk ellen-ôrzött hômérsékleten történô szállítására Az elsôkerék-meghajtásnak, az alacsony platónak és a kis helyet elfoglaló hátsó felfüggesztésnek köszönhetôen a Ducato alapja alkalmas minden típusú átalakításra

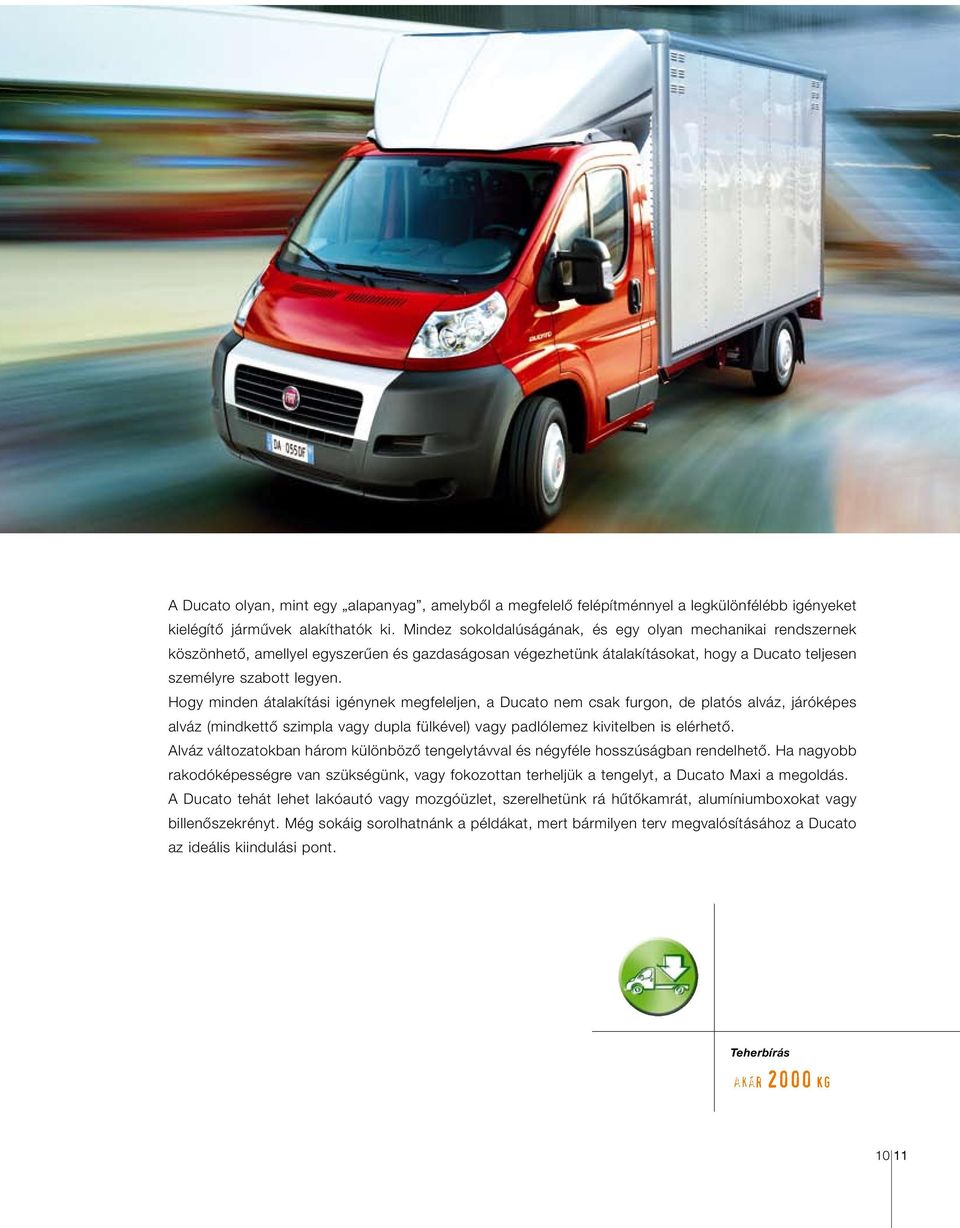

11 A Ducato olyan, mint egy alapanyag, amelybôl a megfelelô felépítménnyel a legkülönfélébb igényeket kielégítô jármûvek alakíthatók ki. Mindez sokoldalúságának, és egy olyan mechanikai rendszernek köszönhetô, amellyel egyszerûen és gazdaságosan végezhetünk átalakításokat, hogy a Ducato teljesen személyre szabott legyen. Hogy minden átalakítási igénynek megfeleljen, a Ducato nem csak furgon, de platós alváz, járóképes alváz (mindkettô szimpla vagy dupla fülkével) vagy padlólemez kivitelben is elérhetô. Alváz változatokban három különbözô tengelytávval és négyféle hosszúságban rendelhetô. Ha nagyobb rakodóképességre van szükségünk, vagy fokozottan terheljük a tengelyt, a Ducato Maxi a megoldás. A Ducato tehát lehet lakóautó vagy mozgóüzlet, szerelhetünk rá hûtôkamrát, alumíniumboxokat vagy billenôszekrényt. Még sokáig sorolhatnánk a példákat, mert bármilyen terv megvalósításához a Ducato az ideális kiindulási pont. Teherbírás akár 2000 KG 10 11

12 Ducato CombiNATO Szállítani. Mindent és mindenkit! Igényei kielégítéséhez nagy raktérre van szüksége? Máris teljesítve! A második és harmadik üléssor ledönthetô (és szükség esetén kivehetô), így rögtön nagyobb hely van a szállítandó árunak. A legkisebb raktértérfogat 1,7 köbméter a rövid tengelytávú, 8/9 személyes Combi változatnál, a legnagyobb pedig 6 köbméter a közepes tengelytávú, 5/6 személyes változatnál. Ezenfelül, mindkét hátsó üléssor dönthetô, összecsukható és kivehetô: ez aztán az igazi tartalékhely, amellyel bármilyen szállítási problémát meg tudunk oldani (a rövid tengelytávú változatoknál 8 m 3 -ig, a hosszú tengelytávúaknál 11,5 m 3 -ig növelhetô a raktér). A Ducato Combi rakteréhez könnyen hozzáfér a 90 vagy 180 fokig nyíló hátsó szárnyas ajtókon keresztül, és a rakodás is egyszerû a csupán 535 mm-es raktérküszöbnek köszönhetôen. Az utasok kényelme is maximális utazás közben, hiszen egy olyan levegôelosztó rendszer található az autó belsejében, mely egy, a tetô alatti csatornán keresztül optimális mértékben oszlatja szét a friss levegôt az autóban. A rendszernek minden utasnál külön levegôbefúvó nyílása van. Az oldalsó panelekben tágas és kényelmes tárolórekeszek találhatók Combinato /6-8/9 személyes

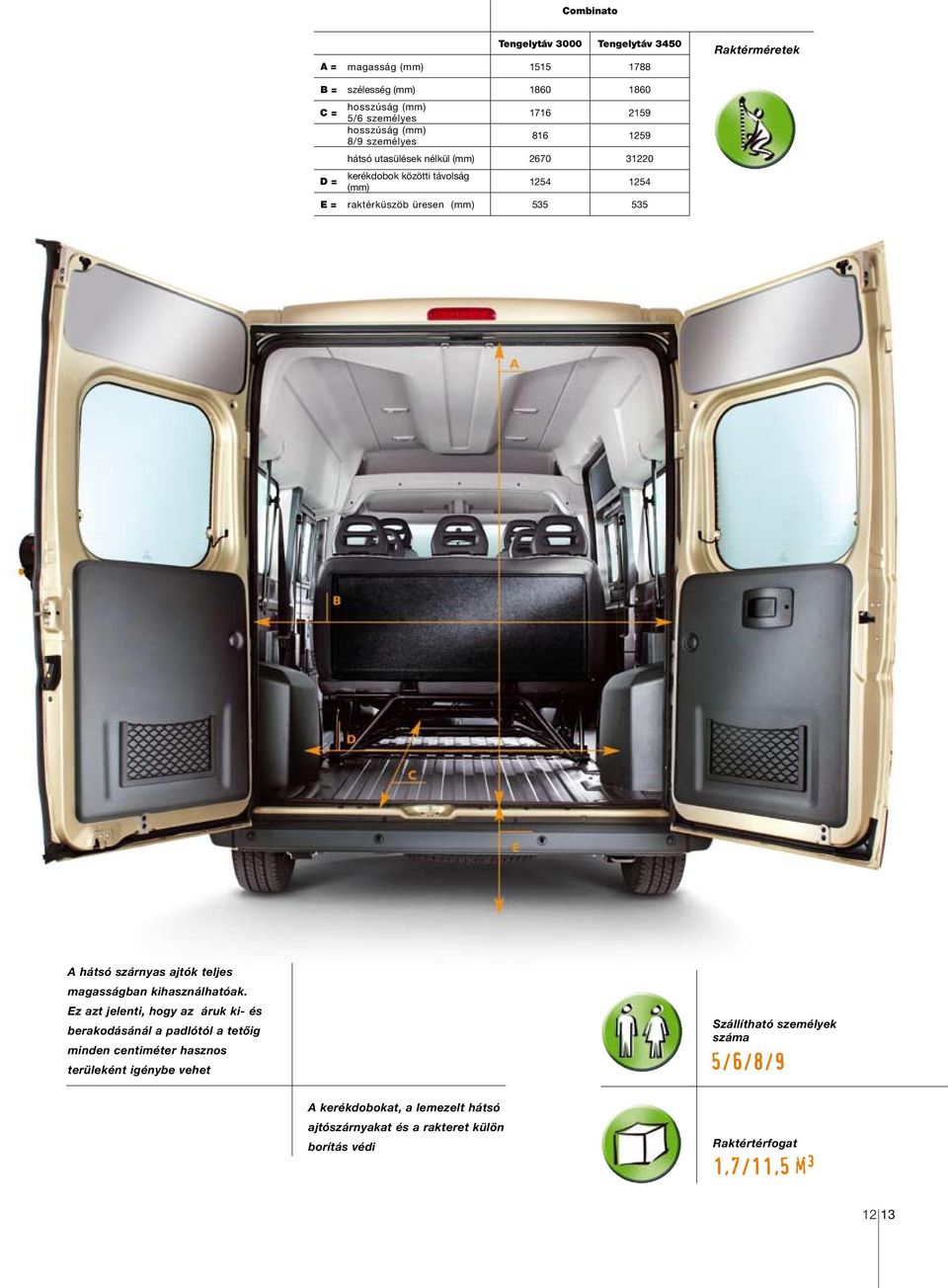

13 Combinato Tengelytáv 3000 Tengelytáv 3450 A = magasság (mm) Raktérméretek B = szélesség (mm) C = hosszúság (mm) 5/6 személyes hosszúság (mm) 8/9 személyes hátsó utasülések nélkül (mm) D = kerékdobok közötti távolság (mm) E = raktérküszöb üresen (mm) A hátsó szárnyas ajtók teljes magasságban kihasználhatóak. Ez azt jelenti, hogy az áruk ki- és berakodásánál a padlótól a tetôig minden centiméter hasznos terüleként igénybe vehet Szállítható személyek száma 5/6/8/9 A kerékdobokat, a lemezelt hátsó ajtószárnyakat és a rakteret külön borítás védi Raktértérfogat 1,7/11,5 m

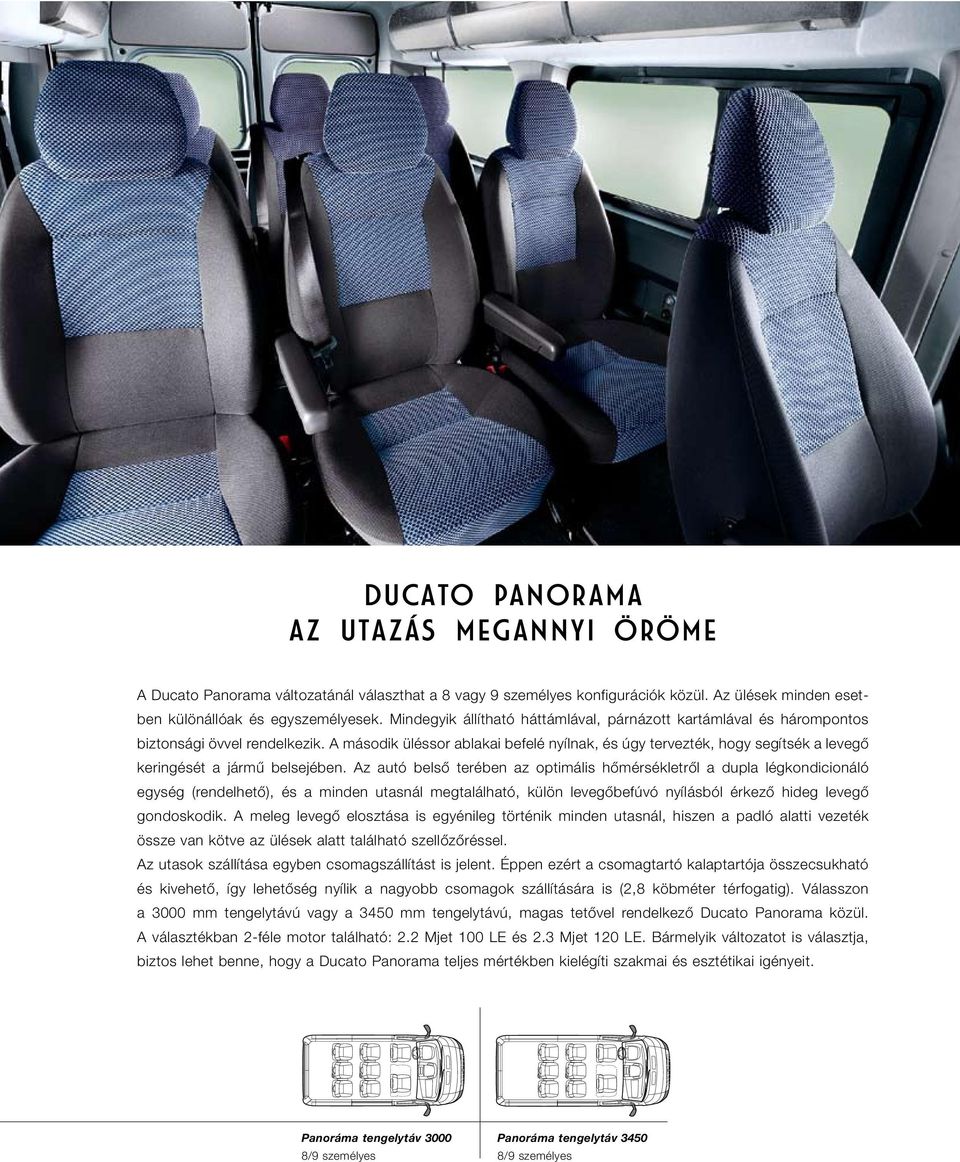

14 Ducato Panorama Az utazás megannyi öröme A Ducato Panorama változatánál választhat a 8 vagy 9 személyes konfigurációk közül. Az ülések minden esetben különállóak és egyszemélyesek. Mindegyik állítható háttámlával, párnázott kartámlával és hárompontos biztonsági övvel rendelkezik. A második üléssor ablakai befelé nyílnak, és úgy tervezték, hogy segítsék a levegô keringését a jármû belsejében. Az autó belsô terében az optimális hômérsékletrôl a dupla légkondicionáló egység (rendelhetô), és a minden utasnál megtalálható, külön levegôbefúvó nyílásból érkezô hideg levegô gondoskodik. A meleg levegô elosztása is egyénileg történik minden utasnál, hiszen a padló alatti vezeték össze van kötve az ülések alatt található szellôzôréssel. Az utasok szállítása egyben csomagszállítást is jelent. Éppen ezért a csomagtartó kalaptartója összecsukható és kivehetô, így lehetôség nyílik a nagyobb csomagok szállítására is (2,8 köbméter térfogatig). Válasszon a 3000 mm tengelytávú vagy a 3450 mm tengelytávú, magas tetôvel rendelkezô Ducato Panorama közül. A választékban 2-féle motor található: 2.2 Mjet 100 LE és 2.3 Mjet 120 LE. Bármelyik változatot is választja, biztos lehet benne, hogy a Ducato Panorama teljes mértékben kielégíti szakmai és esztétikai igényeit Panoráma tengelytáv /9 személyes Panoráma tengelytáv /9 személyes

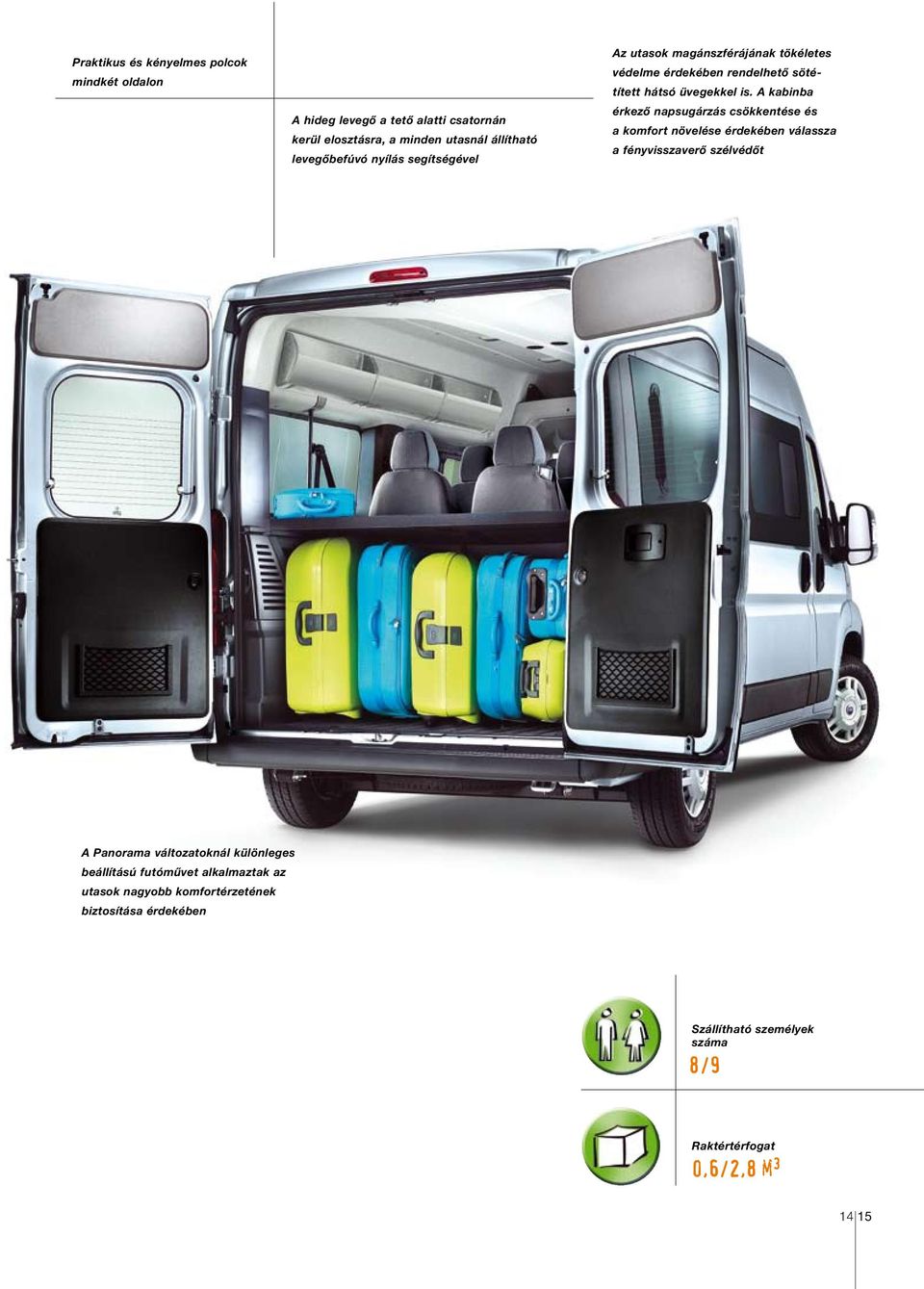

15 Praktikus és kényelmes polcok mindkét oldalon A hideg levegô a tetô alatti csatornán kerül elosztásra, a minden utasnál állítható levegôbefúvó nyílás segítségével Az utasok magánszférájának tökéletes védelme érdekében rendelhetô sötétített hátsó üvegekkel is. A kabinba érkezô napsugárzás csökkentése és a komfort növelése érdekében válassza a fényvisszaverô szélvédôt A Panorama változatoknál különleges beállítású futómûvet alkalmaztak az utasok nagyobb komfortérzetének biztosítása érdekében Szállítható személyek száma 8/9 Raktértérfogat 0,6/2,8 m

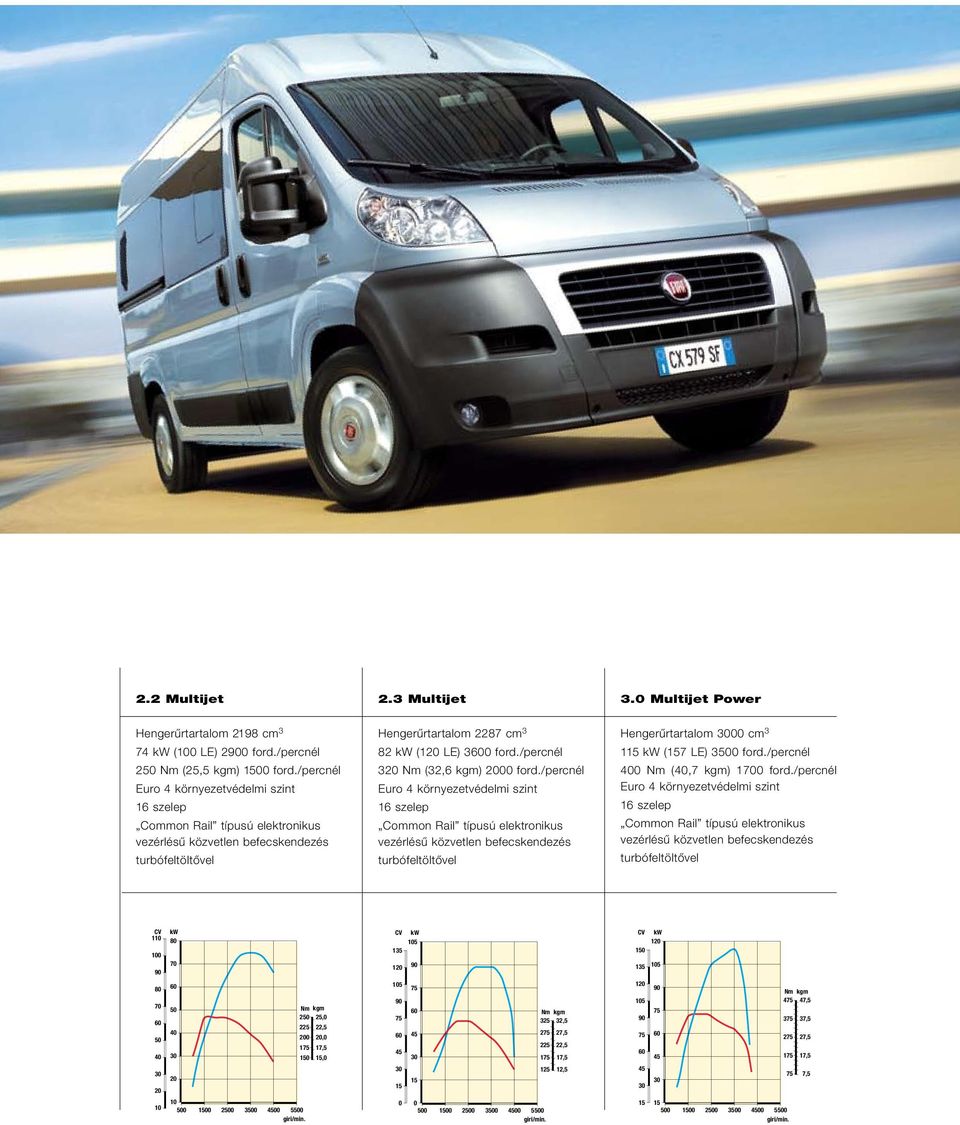

16 2.2 Multijet 2.3 Multijet 3.0 Multijet Power Hengerûrtartalom 2198 cm 3 74 kw (100 LE) 2900 ford./percnél 250 Nm (25,5 kgm) 1500 ford./percnél Euro 4 környezetvédelmi szint 16 szelep Common Rail típusú elektronikus vezérlésû közvetlen befecskendezés turbófeltöltôvel Hengerûrtartalom 2287 cm 3 82 kw (120 LE) 3600 ford./percnél 320 Nm (32,6 kgm) 2000 ford./percnél Euro 4 környezetvédelmi szint 16 szelep Common Rail típusú elektronikus vezérlésû közvetlen befecskendezés turbófeltöltôvel Hengerûrtartalom 3000 cm kw (157 LE) 3500 ford./percnél 400 Nm (40,7 kgm) 1700 ford./percnél Euro 4 környezetvédelmi szint 16 szelep Common Rail típusú elektronikus vezérlésû közvetlen befecskendezés turbófeltöltôvel CV kw CV kw CV kw Nm kgm , , , , , Nm kgm , , , , , Nm kgm , , , ,5 75 7, giri/min giri/min giri/min. Ducato 2198 cm 3 Multijet 100 CV Ducato 2287 cm 3 Multijet 120 CV Ducato 2999 cm 3 Multijet 157 CV Coppia max: 250 Nm a 1500 giri/min Potenza max: 74kW a 2900 giri/min Coppia max: 320 Nm a 2000 giri/min Potenza max: 88kW a 3600 giri/min Coppia max: 400 Nm a 1700 giri/min Potenza max: 115 kw a 3500 giri/min

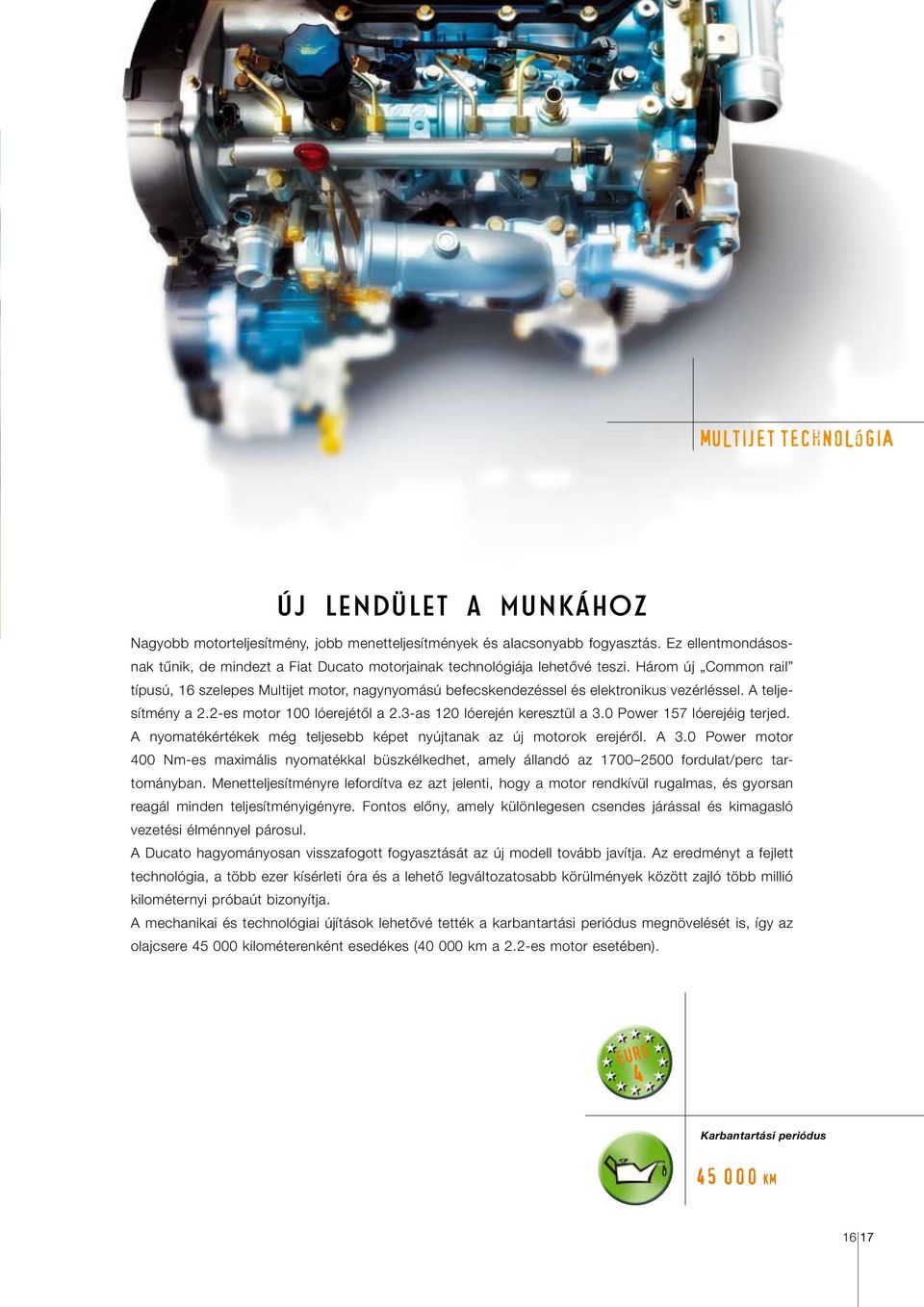

17 MULTIJET TEChNOLóGIA Új lendület a munkához Nagyobb motorteljesítmény, jobb menetteljesítmények és alacsonyabb fogyasztás. Ez ellentmondásosnak tûnik, de mindezt a Fiat Ducato motorjainak technológiája lehetôvé teszi. Három új Common rail típusú, 16 szelepes Multijet motor, nagynyomású befecskendezéssel és elektronikus vezérléssel. A teljesítmény a 2.2-es motor 100 lóerejétôl a 2.3-as 120 lóerején keresztül a 3.0 Power 157 lóerejéig terjed. A nyomatékértékek még teljesebb képet nyújtanak az új motorok erejérôl. A 3.0 Power motor 400 Nm-es maximális nyomatékkal büszkélkedhet, amely állandó az fordulat/perc tartományban. Menetteljesítményre lefordítva ez azt jelenti, hogy a motor rendkívül rugalmas, és gyorsan reagál minden teljesítményigényre. Fontos elôny, amely különlegesen csendes járással és kimagasló vezetési élménnyel párosul. A Ducato hagyományosan visszafogott fogyasztását az új modell tovább javítja. Az eredményt a fejlett technológia, a több ezer kísérleti óra és a lehetô legváltozatosabb körülmények között zajló több millió kilométernyi próbaút bizonyítja. A mechanikai és technológiai újítások lehetôvé tették a karbantartási periódus megnövelését is, így az olajcsere kilométerenként esedékes ( km a 2.2-es motor esetében). EURO 4 Karbantartási periódus KM 16 17

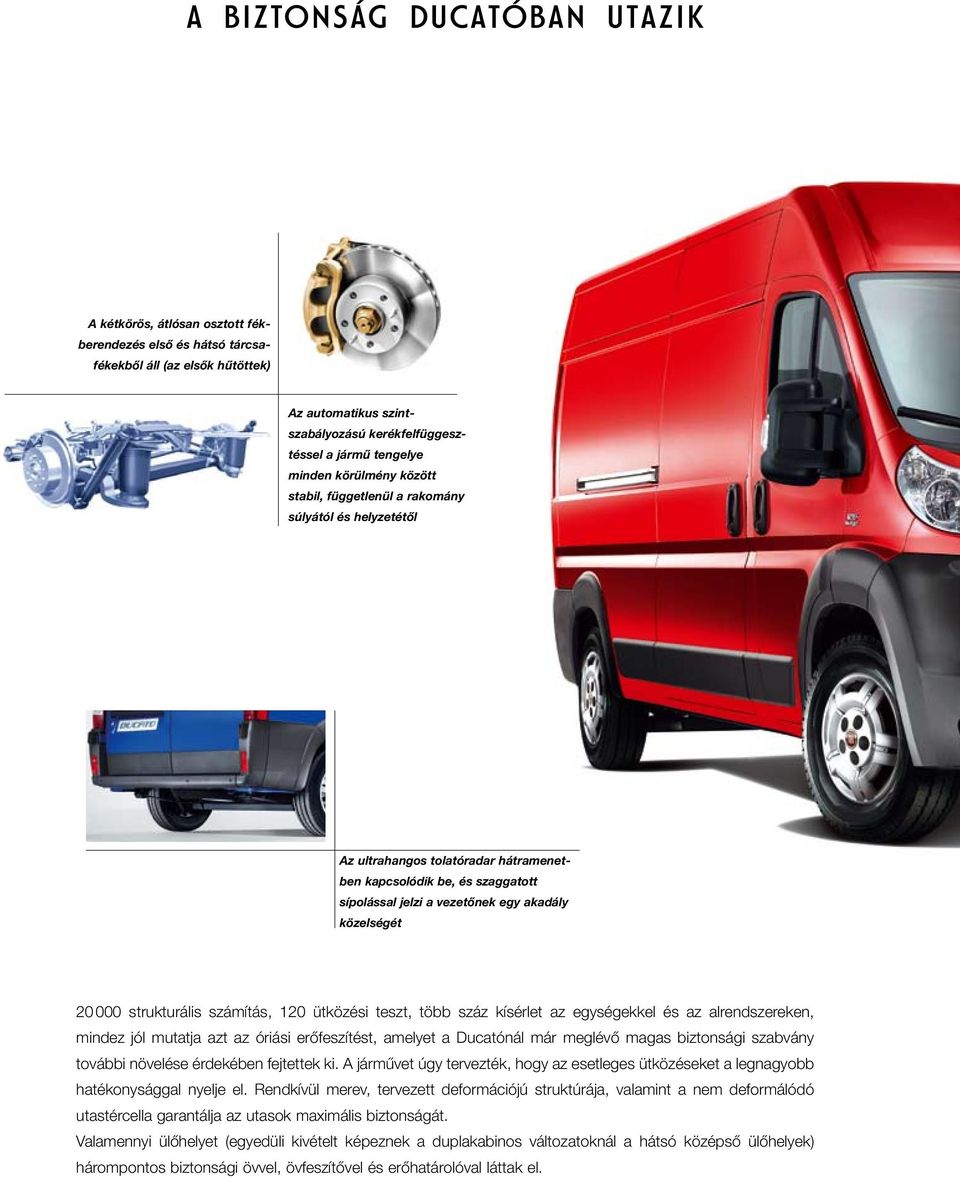

18 A biztonság Ducatóban utazik A kétkörös, átlósan osztott fékberendezés elsô és hátsó tárcsafékekbôl áll (az elsôk hûtöttek) Az automatikus szintszabályozású kerékfelfüggesztéssel a jármû tengelye minden körülmény között stabil, függetlenül a rakomány súlyától és helyzetétôl Az ultrahangos tolatóradar hátramenetben kapcsolódik be, és szaggatott sípolással jelzi a vezetônek egy akadály közelségét strukturális számítás, 120 ütközési teszt, több száz kísérlet az egységekkel és az alrendszereken, mindez jól mutatja azt az óriási erôfeszítést, amelyet a Ducatónál már meglévô magas biztonsági szabvány további növelése érdekében fejtettek ki. A jármûvet úgy tervezték, hogy az esetleges ütközéseket a legnagyobb hatékonysággal nyelje el. Rendkívül merev, tervezett deformációjú struktúrája, valamint a nem deformálódó utastércella garantálja az utasok maximális biztonságát. Valamennyi ülôhelyet (egyedüli kivételt képeznek a duplakabinos változatoknál a hátsó középsô ülôhelyek) hárompontos biztonsági övvel, övfeszítôvel és erôhatárolóval láttak el.

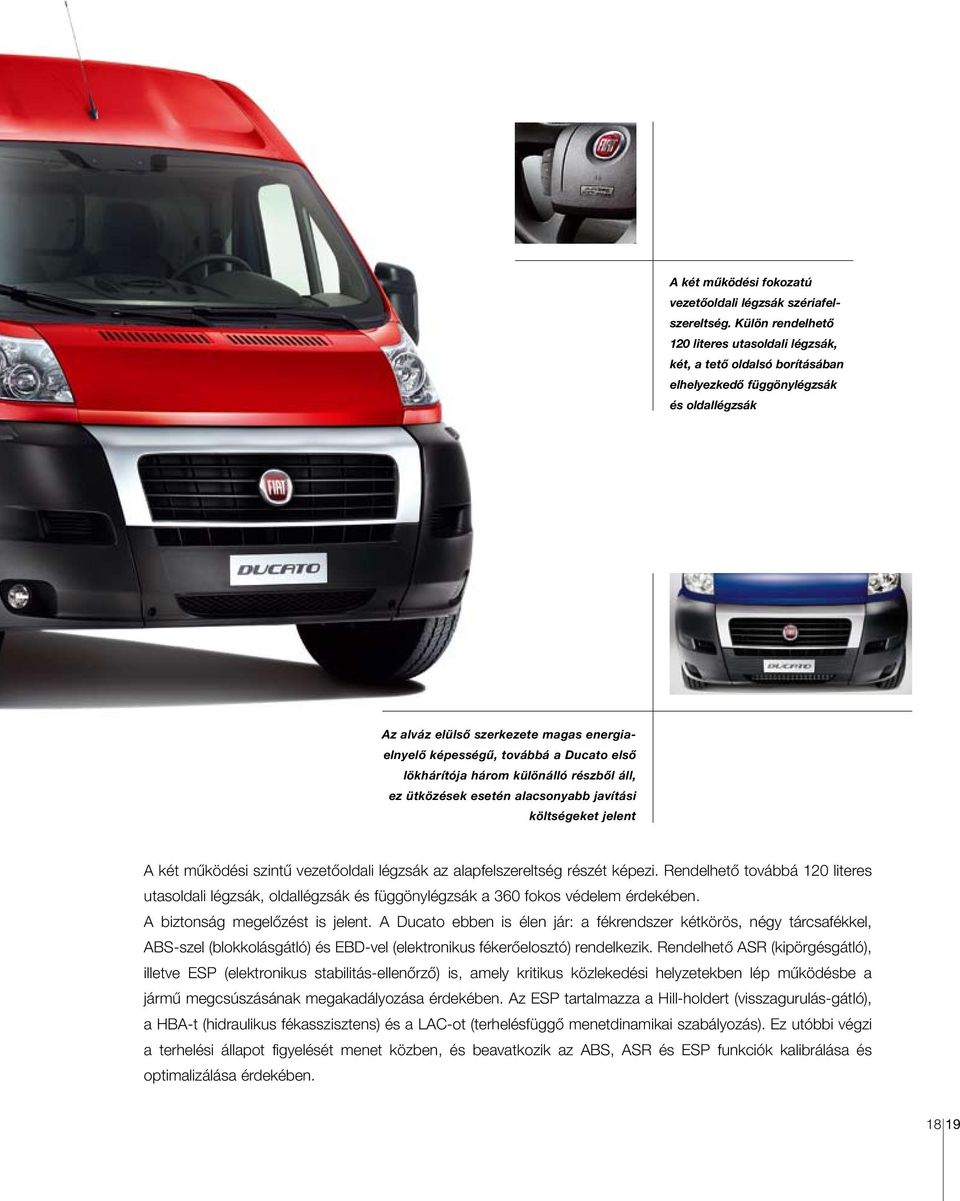

19 A két mûködési fokozatú vezetôoldali légzsák szériafelszereltség. Külön rendelhetô 120 literes utasoldali légzsák, két, a tetô oldalsó borításában elhelyezkedô függönylégzsák és oldallégzsák Az alváz elülsô szerkezete magas energiaelnyelô képességû, továbbá a Ducato elsô lökhárítója három különálló részbôl áll, ez ütközések esetén alacsonyabb javítási költségeket jelent A két mûködési szintû vezetôoldali légzsák az alapfelszereltség részét képezi. Rendelhetô továbbá 120 literes utasoldali légzsák, oldallégzsák és függönylégzsák a 360 fokos védelem érdekében. A biztonság megelôzést is jelent. A Ducato ebben is élen jár: a fékrendszer kétkörös, négy tárcsafékkel, ABS-szel (blokkolásgátló) és EBD-vel (elektronikus fékerôelosztó) rendelkezik. Rendelhetô ASR (kipörgésgátló), illetve ESP (elektronikus stabilitás-ellenôrzô) is, amely kritikus közlekedési helyzetekben lép mûködésbe a jármû megcsúszásának megakadályozása érdekében. Az ESP tartalmazza a Hill-holdert (visszagurulás-gátló), a HBA-t (hidraulikus fékasszisztens) és a LAC-ot (terhelésfüggô menetdinamikai szabályozás). Ez utóbbi végzi a terhelési állapot figyelését menet közben, és beavatkozik az ABS, ASR és ESP funkciók kalibrálása és optimalizálása érdekében

20 Belsô kárpitok 206 Szürke mûbôr (opc. 727) 172 Narancssárga/szürke szövet 175 Szürke/kék bársony (opc. 728) Karosszériaszínek / belsôkárpit-társítások Pasztellszínek 199 Tiziano vörös 228 Paganini elefántcsont 241 Carioca sárga 249 Fehér 455 Imperiale kék 479 Line kék Metálszínek 255 Profondo vörös 453 Lago kék 505 New Batik narancssárga 506 Arany 611 Alluminio szürke 691 Ferro szürke Furgonok / alvázak Duplakabinos alvázak Combinato Panorama Szürke/kék Szürke Narancs/ Narancs/ Szürke Narancs/ Szürke/kék bársony mûbôr szürke szürke mûbôr szürke bársony szövet szövet 206 szövet 175 (opc. 728) (opc. 727) (opc. 727) 172 (opc. 728)

21 Karosszériaszínek Pasztellszínek 199 Tiziano vörös 228 Paganini elefántcsont 241 Carioca sárga 249 Fehér 455 Imperiale kék 479 Line kék Metálszínek 255 Profondo vörös 453 Lago kék 505 New Batik narancssárga 506 Arany 611 Alluminio szürke 691 Ferro szürke 20 21

22 Változatok és felszereltség Ducato áruszállítók Lemezelt furgon C tengelytáv 3000 mm Össztömeg: 3000 kg Raktérfogat: 8 m 3 Lemezelt furgon M tengelytáv 3450 mm Össztömeg: 3300 kg Raktérfogat: 10 és 11,5 m 3 Lemezelt furgon L tengelytáv 4035 mm Össztömeg: 3500 kg Raktérfogat: 13 és 15 m 3 Lemezelt furgon XL tengelytáv 4035 mm XL (extra túlnyúlással) Össztömeg: 3500 kg Maxi és 4000 kg Maxi Raktérfogat: 15 és 17 m 3 Platós alváz szimpla kabinnal M tengelytáv 3450 mm Össztömeg: 3300 kg Plató mérete: 6,6 m 2 Platós alváz szimpla kabinnal ML tengelytáv 3800 mm Össztömeg: 3300 kg Plató mérete: 7,3 m 2 Platós alváz szimpla kabinnal L tengelytáv 4035 mm Össztömeg: 3500 kg Plató mérete: 7,8 m 2 Platós alváz szimpla kabinnal XL tengelytáv 4035 mm (extra túlnyúlással) Össztömeg: 3500 kg Maxi és 4000 Kg Maxi Plató mérete: 8,5 m 2 Platós alváz dupla kabinnal M tengelytáv 3450 mm Össztömeg: 3300 kg Plató mérete: 4,9 m 2 Platós alváz dupla kabinnal L tengelytáv 4035 mm Össztömeg: 3300 kg és 3500 kg Plató mérete: 5,9 m 2 Platós alváz dupla kabinnal XL tengelytáv 4035 mm (extra túlnyúlással) Össztömeg: 3500 kg Maxi és 4000 kg Maxi Plató mérete: 6,8 m 2 Ducato személyszállítók Combi tengelytáv 3000 mm Össztömeg: 3000 kg Szállítható személyek száma: 5-9 Combi tengelytáv 3450 mm Össztömeg: 3300 kg Szállítható személyek száma: 5-9 Panorama tengelytáv 3000 mm Össztömeg: 3000 kg Szállítható személyek száma: 8-9 Panorama tengelytáv 3450 mm Össztömeg: 3300 kg Szállítható személyek száma: 8-9

23 Ducato alvázak Járóképes alváz szimpla kabinnal M tengelytáv 3450 mm Össztömeg: 3300 kg Járóképes alváz szimpla kabinnal ML tengelytáv 3800 mm Össztömeg: 3300 kg Járóképes alváz szimpla kabinnal L tengelytáv 4035 mm Össztömeg: 3500 kg Járóképes alváz szimpla kabinnal XL tengelytáv 4035 mm (extra túlnyúlással) Össztömeg: 3500 kg Maxi és 4000 kg Maxi Járóképes alváz dupla kabinnal M tengelytáv 3450 mm Össztömeg: 3300 kg Járóképes alváz dupla kabinnal L tengelytáv 4035 mm Össztömeg: 3300 kg és 3500 kg Járóképes alváz dupla kabinnal XL tengelytáv 4035 mm (extra túlnyúlással) Össztömeg: 3500 kg Maxi és 4000 kg Maxi Padlólemezes alváz szimpla kabinnal M tengelytáv 3450 mm Össztömeg: 3300 kg Padlólemezes alváz szimpla kabinnal L tengelytáv 4035 mm Össztömeg: 3500 kg Padlólemezes alváz szimpla kabinnal XL tengelytáv 4035 mm (extra túlnyúlással) Össztömeg: 3500 kg Maxi és 4000 kg Maxi Minibusz tengelytáv 4035 mm (extra túlnyúlással) Össztömeg: 4200 kg Maxi Szállítható személyek száma:

24 A Fiat teljes választéka két év garanciával, kilométer-korlátozás nélkül. A modellek felszereltsége és a választható kiegészítôk köre az adott piaci és jogi követelményeknek megfelelôen változhatnak. A katalógusban szereplô adatok kizárólag tájékoztató jellegûek. A Fiat fenntartja a jogot, hogy a fent leírt modelleken mûszaki, illetve kereskedelmi okokból indo kolt módosításokat hajtson végre. Információs szám:

25 Ducato áruszállítók Műszaki adatok és felszereltség

26 Műszaki adatok Furgonok - Platós alvázak Motor Hengerszám, elrendezés Hengerûrtartalom (cm3) , soros Kompresszióviszony 17,5:1 Maximális teljesítmény: KW (LE) ford./percnél 74 (100) 2900 Maximális forgatónyomaték: Nm (kgm) ford./percnél 250 (25,5) 1500 Környezetvédelmi szint Euro 4 Vezérlés Befecskendezés Gyújtás Erôátvitel Meghajtás Tengelykapcsoló Sebességfokozatok száma 2 felülfekvô vezérmûtengely 2.2 Multijet Common Rail típusú elektronikus vezérlésû közvetlen befecskendezés turbófeltöltôvel kompressziós elsôkerék egytárcsás, hidraulikus mûködtetésû 5 + hátramenet Visszaváltási viszony 1. 3,727 : ,952 : ,290 : ,875 : ,647 : 1 6. hátramenet 3,154 : 1 Teljes visszaváltási arány 4,933 : 1 (74/15) Kormányzás Kormánymû fogasléces szervokormány Fordulókör (m) rövid tengelytáv 11 közepes tengelytáv 12,46 középhosszú 13,54 Fékrendszer - T (tárcsa) Típus Elsô tárcsa Ø (mm) kétkörös, elsô és hátsó tárcsafék, ABS és elektronikus fékerôelosztó T 280 hûtött Hátsó tárcsa Ø (mm) T 280 Fékszervo Ø (col) 11 Felfüggesztés Elsô Hátsó Kerekek Gumiabroncs McPherson típusú független kerékfelfüggesztés, merev csôtengely és hosszanti parabolikus laprugók, 215/70 R 15 C (225/70 R 15 C opcionális) Elektromos berendezés (12 V) Akkumulátorkapacitás (Ah) 95 Súlyadatok Maximális utánfutó tömeg (fékezett) (kg) 2000 Üzemanyagtartály (l) 90 Menettulajdonságok Végsebesség (km/h) A minimum és maximum értékek a modell és verzió függvényében változhatnak. A Fiat az FL Group termékeit ajánlja: SELENIA motorolaj, PARAFLU hûtôvédô, TUTELA funkcionális folyadékok.

27 2.3 Multijet 3.0 Multijet Power 4, soros 4, soros :1 19:1 82 (120) (157) (32,6) (40,7) 1700 Euro 4 Euro 4 2 felülfekvô vezérmûtengely 2 felülfekvô vezérmûtengely Common Rail típusú elektronikus vezérlésû közvetlen befecskendezés Common Rail típusú elektronikus vezérlésû közvetlen befecskendezés turbófeltöltôvel és levegôhûtôvel (intercooler) turbófeltöltôvel és levegôhûtôvel (intercooler) kompressziós kompressziós elsôkerék egytárcsás, hidraulikus mûködtetésû elsôkerék 6 + hátramenet 6 + hátramenet 3,727 : 1 4,167 : 1 1,952 : 1 2,350 : 1 1,290 : 1 1,462 : 1 0,875 : 1 0,955 : 1 0,673 : 1 0,695 : 1 0,585 : 1 0,552 : 1 4,083 : 1 4,083 : 1 egytárcsás, hidraulikus mûködtetésû 4,222 : 1 (76/18) 4,222 : 1 (76/18) 5,231 : 1 (68/13) Maxi 4,563 : 1 (73/16) Maxi fogasléces szervokormány hosszú tengelytáv 14,28 fogasléces szervokormány T 280 hûtött T 280 hûtött T 300 hûtött Maxi T 300 hûtött Maxi T 280 T segédkerethez rögzített keresztlengôkarral, teleszkópos lengéscsillapító, oldalsó hidraulikus teleszkópos lengéscsillapító, tekercsrugókkal és stabilizátor rúd ütközôbakokkal és stabilizátorrúddal Maxi: 215/75 R 16 C (225/75 R 16 C opcionális)

28 Széria- és rendelhető felszereltség Fiat Ducato Funkcionális / Elektromos Furgonok Platós alvázak Fiat CODE (elektronikus indításgátló rendszer) Hidraulikus szervokormány (Servotronic-kal a 160 Multijet változaton) Kijelzô digitális órával és fedélzeti számítógéppel Programozott karbantartás Világító szivargyújtó és 12 V-os csatlakozó és hamutartó Hôvédô üvegezés és elektromos elsô ablakemelôk Sebességmérô, elektronikus fordulatszámmérô, motorolajszint-kijelzô Távirányítós központi zár 3 gomb 2 gomb Rakodótér-világítás Üveges elválasztófal Árurögzítô fülek és rakodótér-védelem a biztonsági öv magasságában Servotronic (hidraulikus szervokormány változó rásegítéssel) 012 (2.3 Multijet) (2.3 Multijet) Manuális légkondicionáló 025 Esô- és sötétedésérzékelô 051 Zárreteszelés 064 Nagyobb teljesítményû generátor 065 Transzformátorcsatlakozó és akkumulátorelôkészítés 081 Automata légkondicionáló 140 Kiegészítô fûtés 200 * Automata, programozható Webasto állófûtés 205 Mozgásérzékelôs riasztó a vezetôfülkében és periférikus védelem (ajtónyitás-érzékelô) 213 Tolatókamera 316 Rakodótér-védelem 381 Sebességtartó automatika (Cruise control) 416 Tolatóradar + hátsó hangjelzés 508 Kronatográf 650 / Maxi 4.0 t / Maxi 4.0 t Erôsített akkumulátor V-os csatlakozó a rakodótérben 823 Sebességkorlátozó (90 km/h) 58E Sebességkorlátozó (100 km/h) 5BF * Elemlámpaként kiemelhetô raktérvilágítás 58F Komfort csomag ( ) 4UK Kiegészítô hátsó utasfûtés (duplakabinos verzióhoz) 906 Biztonság Automata hárompontos biztonsági övek kabinülésekhez Állítható magasságú fejtámla kabinülésekhez Négy érzékelôs ABS + EBD elektronikus fékerôelosztó Vezetôoldali légzsák MBA (Modular brake assistance) mechanikus fékasszisztens 052 ASR (kipörgésgátló) 015 Oldalsó aláfutásgátló 358 ESP (elektronikus menetstabilizáló) 392 Utasoldali légzsák 502 Elsô oldalsó légzsák + függönylégzsák 505 * Biztonsági csomag ( ) 4YR Audio / Telematika Autórádió-elôkészítés kábelekkel, antennával és hangfalakkal 082 Rádiókezelô szervek a kormánykeréken 245 CD-lejátszós autórádió 564 Tükörbe épített antenna 5AO Blue&Me (Bluetooth-os telefonkihangosító és multimédiás csatlakozó) 4J3 CD- és MP3-lejátszós autórádió 41A Rádiós csomag 1 ( ) 4US Rádiós csomag 2 (245+41A) 4UQ * kivéve dupla kabinos kivitelnél = széria = opcionális = nem rendelhetô

29 Fiat Ducato Külsô Furgonok Platós alvázak Dupla görbületû halogén fényszórók Kétkarú külsô visszapillantó tükrök oldalsó irányjelzôvel Kulccsal zárható tanksapka Beépített hátsó ködfényszóró és tolatólámpa Zöld üzemanyagszûrô és víz a gázolajban jelzô Oldalsó ütközôcsíkok (+ kerékdobon a Maxi változatoknál) Harmadik féklámpa Létratartó + hátsó ablakvédô 125 literes üzemanyagtartály 4G9 Fényvisszaverô szélvédô 4G1 Fûthetô hátsó ablak a kétszárnyú, üvegezett hátsó ajtókon 029 Fûthetô, elektromos külsô visszapillantó tükrök 041 Második oldalsó tolóajtó 055 Duplarugós hátsó felfüggesztés 077 Ködfényszóró 097 Fényszórómosó /16 -os könnyûfém keréktárcsák 108/208 Nagyobb méretû gumiabroncsok 142 Hátsó sárfogó gumik 197 Metálfényezés 210 Alsó motorvédô borítás 237 Elektromosan behajtható külsô visszapillantó tükrök 341 Üvegezett hátsó ajtók 519 Üvegezett jobb oldali tolóajtó 520 Felfüggesztés automatikus szintszabályzással ig nyíló hátsó ajtók 619 Elsô sárfogó gumik 747 Teljes dísztárcsák 878 Belsô kialakítás Tengelyirányban állítható kormányoszlop Állítható magasságú vezetôülés Kétszemélyes utasülés hárompontos biztonsági övvel Kabinajtó panelek ajtó- és ablakemelô-vezérlôkkel Kulccsal zárható, hordozható számítógép tárolására szolgáló központi fiók Többfunkciós mûszerfal tárolórekeszekkel, pohártartóval, hûtött rekesszel és kulccsal zárható rekesszel Kabinálmennyezet tárolóval Carter ülés (mûanyag borítás az ülésszerkezeten) 50E Kartámla és deréktámasz a vezetôüléshez 132 Fûthetô vezetôülés 453 Lengéscsillapítós vezetôülés 640 Mûbôr kárpitozás 727 Szövet kárpitozás 728 * Tetô alatti tárolópolc 835 / Maxi 4.0 t / Maxi 4.0 t és duplakabin 4 5

30 Furgonok Külsô méretek (mm) Furgon 3.0 t Furgon 3.3 t Alacsony Középmagas A Tengelytáv L Max. hossz Max. szélesség Elsô nyomtáv Hátsó nyomtáv H Max. magasság (üresen) Elsô túlnyúlás Hátsó túlnyúlás Hátsó ajtó Szélesség Magasság Oldalsó ajtó Szélesség Magasság Raktér Hosszúság Szélesség Kerékdobok közötti szélesség Magasság M Raktérküszöb-magasság (üresen) Raktér 8 m 3 Furgon 3.0 t Motor 2.2 Multijet 2.3 Multijet Saját tömeg* (kg) Teherbírás (kg) Össztömeg (kg) Max. sebesség (km/h) Raktér 10 m 3 Furgon 3.3 t Alacsony Motor 2.2 Multijet 2.3 Multijet Saját tömeg* (kg) Teherbírás (kg) Össztömeg (kg) Max. sebesség (km/h) Raktér 11,5 m 3 Furgon 3.3 t Középmagas Motor 2.2 Multijet 2.3 Multijet Saját tömeg* (kg) Teherbírás (kg) Össztömeg (kg) Max. sebesség (km/h) * Menetkész jármû üzemanyaggal, pótkerékkel, szerszámokkal és kiegészítôkkel Vezetôvel együtt

31 Furgonok Külsô méretek (mm) Középmagas Furgon 3.5 t Tengelytáv Max. hossz Max. szélesség Elsô nyomtáv Hátsó nyomtáv H Max. magasság (üresen) Elsô túlnyúlás Hátsó túlnyúlás Hátsó ajtó Szélesség Magasság Oldalsó ajtó Szélesség Magasság Raktér Hosszúság Szélesség Kerékdobok közötti szélesség Magasság M Raktérküszöb-magasság (üresen) Magas Raktér 13 m 3 Furgon 3.5 t Középmagas Motor 2.3 Multijet 3.0 Multijet Saját tömeg* (kg) Teherbírás (kg) Össztömeg (kg) Max. sebesség (km/h) Raktér 15 m 3 Furgon 3.5 t Magas Motor 2.3 Multijet 3.0 Multijet Saját tömeg* (kg) Teherbírás ƒ (kg) Össztömeg (kg) Max. sebesség (km/h) * Menetkész jármû üzemanyaggal, pótkerékkel, szerszámokkal és kiegészítôkkel Vezetôvel együtt 6 7

32 Maxi Furgonok Külsô méretek (mm) Maxi Furgon 3.5 t Maxi Furgon 4.0 t Középmagas Tengelytáv Max. hossz Max. szélesség Elsô nyomtáv Hátsó nyomtáv H Max. magasság (üresen) Elsô túlnyúlás Hátsó túlnyúlás Hátsó ajtó Szélesség Magasság Oldalsó ajtó Szélesség Magasság Raktér Hosszúság Szélesség Kerékdobok közötti szélesség Magasság M Raktérküszöb-magasság (üresen) Magas Magas Raktér 15 m 3 Maxi Furgon 3.5 t Középmagas Motor 2.3 Multijet 3.0 Multijet Saját tömeg* (kg) Teherbírás (kg Össztömeg (kg) Max. sebesség (km/h) Raktér 17 m 3 Maxi Furgon 3.5 t Magas Maxi Furgon 4.0 t Magas Motor 2.3 Multijet 3.0 Multijet 3.0 Multijet Saját tömeg* (kg) Teherbírás (kg) Össztömeg (kg) Max. sebesség (km/h) * Menetkész jármû üzemanyaggal, pótkerékkel, szerszámokkal és kiegészítôkkel Vezetôvel együtt

33 Platós alvázak Külsô méretek (mm) Alváz 3.5 t A Tengelytáv 4035 L Max. hossz 6328 Max. szélesség 2100 Elsô nyomtáv 1810 Hátsó nyomtáv 1790 Max. magasság (üresen) 2424 Elsô túlnyúlás 948 Hátsó túlnyúlás 1345 E Plató belsô hosszúsága 3833 F Plató belsô szélessége 2034 Oldalfal magassága 400 Tengelytáv 4035 mm Plató mérete 7,8 m 2 Alváz 3.5 t Motor 2.3 Multijet 3.0 Multijet Saját tömeg* (kg) Teherbírás (kg) Össztömeg (kg) Max. sebesség (km/h) * Menetkész jármû üzemanyaggal, pótkerékkel, szerszámokkal és kiegészítôkkel Vezetôvel együtt 8 9

34 Platós alvázak Külsô méretek (mm) Alváz 3.3 t A Tengelytáv L Max. hossz Max. szélesség Elsô nyomtáv Hátsó nyomtáv Max. magasság (üresen) Elsô túlnyúlás Hátsó túlnyúlás E Plató belsô hosszúsága F Plató belsô szélessége Oldalfal magassága Tengelytáv 3450 mm Plató mérete 6,6 m 2 Alváz 3.3 t Motor 2.2 Multijet 2.3 Multijet Saját tömeg* (kg) Teherbírás (kg) Össztömeg (kg) Max. sebesség (km/h) * Menetkész jármû üzemanyaggal, pótkerékkel, szerszámokkal és kiegészítôkkel Vezetôvel együtt

35 Maxi platós alvázak Külsô méretek (mm) Maxi alváz 3.5 t Maxi alváz 4.0 t A Tengelytáv L Max. hossz Max. szélesség Elsô nyomtáv Hátsó nyomtáv Max. magasság (üresen) Elsô túlnyúlás Hátsó túlnyúlás E Plató belsô hosszúsága F Plató belsô szélessége Oldalfal magassága Tengelytáv 4035 mm XL Maxi alváz 3.5 t Maxi alváz 4.0 t Plató belsô mérete 8,5 m 2 Motor 2.3 Multijet 3.0 Multijet 2.3 Multijet 3.0 Multijet Saját tömeg* (kg) Teherbírás (kg) Össztömeg (kg) Max. sebesség (km/h) * Menetkész jármû üzemanyaggal, pótkerékkel, szerszámokkal és kiegészítôkkel Vezetôvel együtt 10 11

36 Dupla kabinos platós alváz Külsô méretek (mm) Dupla kabinos platós alváz 33 Dupla kabinos platós alváz 35 A Tengelytáv L Max. hosszúság Max. szélesség Elsô nyomtáv Hátsó nyomtáv Magasság (üresen) Elsô túlnyúlás N Hátsó túlnyúlás E Plató belsô hosszúsága F Plató belsô szélessége Oldalfal magassága Tengelytáv 3450 (mm) Dupla kabinos platós alváz 33 Plató mérete 4,9 m 2 Motor 100 Multijet 120 Multijet Saját tömeg* (kg) Teherbírás** (kg) Össztömeg (kg) Max. sebesség (km/h) Tengelytáv 4035 (mm) Dupla kabinos platós alváz 33 Dupla kabinos platós alváz 35 Plató mérete 5,9 m 2 Motor 100 Multijet 120 Multijet 120 Multijet Saját tömeg* (kg) Teherbírás** (kg) Össztömeg (kg) Max. sebesség (km/h) *Menetkész jármû üzemanyaggal, pótkerékkel, szerszámokkal és kiegészítôkkel **Vezetôvel együtt

37 Dupla kabinos Maxi platós alváz Külsô méretek (mm) Dupla kabinos Maxi platós alváz 35 Dupla kabinos Maxi platós alváz 40 Tengelytáv 4035 XL 4035 XL Max. hosszúság Max. szélesség Elsô nyomtáv Hátsó nyomtáv Magasság (üresen) Elsô túlnyúlás Hátsó túlnyúlás Plató belsô hosszúsága Plató belsô szélessége Oldalfal magassága Tengelytáv 4035 (mm) XL Dupla kabinos Maxi platós alváz 35 Dupla kabinos Maxi platós alváz 40 Plató mérete 6,8 m 2 Motor 120 Multijet 160 Multijet 120 Multijet 160 Multijet Saját tömeg* (kg) Teherbírás** (kg) Össztömeg (kg) Max. sebesség (km/h) *Menetkész jármû üzemanyaggal, pótkerékkel, szerszámokkal és kiegészítôkkel **Vezetôvel együtt 12 13

38 Technikai újdonságok Blue&Me Automatikus szintszabályozású felfüggesztés A Fiat a Microsofttal együttmûködve tervezte meg a Blue & Me rendszert, amelynek segítségével különbözô perifériákat csatlakoz tathatunk a jármû audio- és navigációs rendszeréhez. Így pél dául használhatjuk a hangszórókat mobiltelefonunk kihangosítására vagy az USB-csatlakozón keresztül MP3 fájlokat játszhatunk le. Hidraulikus szervokormány változó rásegítéssel Állandó futómû-beállítási értéket biztosít a jármûnek, függet lenül a rakomány méretétôl és elhelyezkedésétôl, növelve így a biztonságot és a menetkomfortot. A futómûvet vezérlôegység elle nôrzi, amely a pneumatikus futómûrendszerre hat. Ez a rend szer lehetôvé teszi álló helyzetben a rakodófelületi küszöb akár 70 mm-es lesüllyesztését a be- és kirakodási mûveletek meg könnyí tésére. Tolatóradar Ez a rendszer a hagyományos hidraulikus kormányrásegítônél nagyobb vezetési komfortot biztosít. Álló helyzetben végzett manôverek során akár tele rakodótér esetén is majdnem a felére csökken az erôszükséglet a kormánykeréken, nagy sebes-ségnél pedig ellenállása progresszív módon megnô. A vezetônek nyújt információt a jármû és a mögötte található akadályok közötti távolságról. A rendszer négy, ultrahangos érzékelôvel mûködik, hátramenetben kapcsol be. Az akadályhoz való közeledést szaggatott hang jelzi. Folyamatos hangjelzés jelzi, ha már tovább nem közelíthetünk az akadályhoz. ASR Kipörgésgátló MBA Mechanikus fékasszisztens Gyenge tapadás esetén a rendszer megakadályozza egy vagy mindkét hajtott kerék kipörgését; vagy a fékre hatva, vagy idô szakosan csökkentve a motor által kifejtett teljesítményt. Vészfékezés esetén automatikusan megnöveli a fékkör nyo mását, közvetlenül a szervofékre hatva. Ha a jármûben van ESP, ugyanezt a funkciót látja el a HBA elektrohidraulikus fé kasszisztens.

39 széria rendelhetô Fényvisszaverő szélvédő Tolatókamera A szélvédô belseje vékony fémoxid réteggel van bevonva, amely elnyeli és visszaveri az utastér felmelegedéséért felelôs infra vörös sugarakat. Csökkenti a nap égetô hatását és az utas tér hômérsékletét, így csökken a légkondicionáló-használat szük ségessége, ennek révén pedig az üzemanyag-fogyasztás is. ABS Blokkolásgátló A hátsó ajtó spoilerére szerelt minikamera a vezetôfülkében lévô LCD-monitorra vetíti ki a közvetlenül a jármû mögötti rész képét. A zárt televíziós rendszer hátramenetben kapcsol be, illetve az erre szolgáló gomb megnyomásával is aktiválható. Különösen hasznos manôverezéskor vagy áru ki- és berakodásnál. EBD Elektronikus fékerő elosztó Vészfékezés esetén a rendszer megakadályozza egy vagy több kerék blokkolását, ezáltal nagyobb tapadást, tehát jobb úttartást biztosít. Az elektronikus rendszer elosztja a fékerôt az elsô és a hátsó tengely között, hogy minden vezetési helyzetben optimalizálja a fék hatékonyságát. ESP Elektronikus menetszabályzó LAC Elektronikus terhelés-ellenőrzés A rendszer vészhelyzetekben kapcsol be, például akadályok hir telen kikerülésekor. Az alábbi paramétereket ellenôrzi: oldalirányú gyorsulás, sebesség, tapadás és a kormánykerék el fordulási szöge. Feldolgozza az adatokat, és ha szükséges, hat a haj tónyo matékra és a fékberendezésre, hogy visszaállítsa a jár mû vet tö kéletesen stabil körülmények közé. Az ESP tartalmazza ezt a rendszert, melynek segítségével me net közben folyamatosan alkalmazkodik a változó terhelési álla potokhoz, és az ABS, az ASR és az ESP mûködési küszöbeit az össztömeghez, a súlypont helyzetéhez és a jármû se - bes ségéhez igazítja

40 A Fiat teljes választéka két év garanciával, kilométerkorlátozás nélkül. Az Ön Fiat márkakereskedôje: Információs szám: A modellek felszereltsége és a választható kiegészítôk köre az adott piaci és jogi követelményeknek megfelelôen változhatnak. A katalógusban szereplô adatok kizárólag tájékoztató jellegûek. A Fiat fenntartja a jogot, hogy a fent leírt mo-delleken mûszaki, illetve kereskedelmi okokból indo kolt módosításokat hajtson végre.
