1. Mûszaki adatok (gyári adatok)

Átírás

1

2 1. Mûszaki adatok (gyári adatok) Traktor Gyártó Típus Építési mód Vlagyimiri Traktorgyár Ipari Egyesülés, Oroszország VTZ-2048A segéd-mellsõkerék hajtású Motor Típus D Névleges fordulatszám /min Névleges teljesítmény 39 kw Fajlagos hajtóanyag fogyasztás 251 g/kwh Hengerek száma 3 db Furat/löket 105/120 mm Összlöket térfogat 3,12 dm 3 Kompresszióviszony 16,5 : 1 Üresjárati fordulatszám - maximális /min - minimális 800 1/min Hajtóanyag ellátó rendszer Adagolószivattyú típusa D130 Elõbefecskendezési szög o Befecskendezési nyomás bar Fordulatszám szabályozó mechanikus, összrezsim regulátor Üzemanyagtartály ûrtartalma 53 dm 3 Levegõszûrõ ciklonfejes, olajtükrös Kenési rendszer kényszerolajozás Olajszûrõ fõáramkörû, centrifugál Olajmennyiség 9 dm 3 Olajcsere 500 üzemóránként Hûtési rendszer A motor tömege Fõtengelykapcsoló léghûtéses, axiálventilátorral 395 kg egytárcsás száraz, mechanikus mûködtetésû 2

3 Fokozatok Terepfokozat Országúti fokozat Mászófokozat táblázat Haladási sebességek névleges motorfordulatszám mellett Haladási sebesség (km/h) Előremenet Hátramenet 5,3 8,6 15,9 7,8 12,7 23,4 1,5 2,2 5,3 8,6 15,9 7,8 12,7 23,4 - - Sebességváltó szinkronizált, 3 sebességfokozat, 3 sebességcsoport Feltöltési ûrtartalom 10 dm 3 Olajminõség Hykomol-K-80 Teljesítményleadó tengely motorfordulatszámtól függõ - mérete 35 mm, 6 bordás - fordulatszáma 540 1/min (névleges motorfordulatszámnál) Kormánymû Fékberendezés Üzemi fék Rögzítõ fék hidraulikus szervo-kormánymû féltengelyre ható, mechanikus tárcsafék az üzemi fékpedálok reteszelésével Járószerkezet Nyomtávolság - elõl mm - hátul mm Tengelytávolság 2100 mm Gumiabroncsok mérete - elõl 8, hátul 12,4 R28 Gumiabroncsok nyomása - elõl 1,4-2,5 bar - hátul 0,8-1,6 bar Legkisebb fordulási sugár 3,8 m - fékkel 3,2 m 3

4 Függesztõszerkezet Emelõ rúd Emelõ kar Felsõ függesztõ rúd Alsó függesztõ kar Hátsó kerék tengely Talajfelszín Méretek, vagy méret tartományok (mm) Emelő karok hossza (A) 230 Alsó függesztő karok hossza (B) 800 Az emelő kar bekötési pont és a hátsó kerék tengelyvonala közötti távolság - vízszintes (a) függőleges (b) 480 A két alsó függesztő kar bekötési pont közötti vízszintes távolság (u) 480 A két emelő kar vége közötti vízszintes távolság (v) 460 A felső függesztő rúd hossza (S) A felső függesztő rúd bekötési pont és a hátsó kerék tengelyvonala közötti távolság - vízszintes (c) függőleges (d) 360, 310, 260 Az alsó függesztő kar bekötési pont és a hátsó kerék tengelyvonala közötti távolság - vízszintes (e) 40 - függőleges (f) 45 Az alsó függesztő kar bekötési pont és az emelő rúdnak az alsó függesztő karon kialakított bekötési pontja közötti távolság az alsó függesztő kar középvonalában - vízszintes (D) 310, 340, függőleges (E) középvonalban Az emelő rudak hossza (L) Az alsó függesztő pontok magassága (*) a talajtól 820 mm magasságban levő hátsó tengely középvonalától - az alsó helyzetben (h) a felső helyzetben (H) * r = 560 mm gumiabroncs dinamikus sugár figyelembe vételével A 3.3 vizsgálatnál alkalmazott beállítások (mm) középvonalban

5 Emelõberendezés Emelési magasság 800 mm Szivattyú típusa NS-10 EL fogaskerekes Feltöltési ûrtartalom 5,85 dm 3 Villamos berendezések Akkumulátor Generátor Indítómotor A traktor tömege Befoglaló méretek Hosszúság Szélesség (min. nyomtávnál) Magasság (vezetõfülkénél) Szabadmagasság (agrotech.) 2 db, 12 V, 150 Ah 14 V, 400 W 2,2 kw 2640 kg 3156 mm 1538 mm 2570 mm 300 mm 2. A vizsgálatok körülményei A traktor vizsgálatokra az INTERUSZ Kft. megbízásából került sor. A traktor azonosító adatai: Laboratóriumi vizsgálatra Üzemi vizsgálatra alvázszám: motorszám: A laboratóriumi vizsgálatok helye: FVMMI GM Kht. féklaboratóriuma (2100 Gödöllõ, Tessedik S. u. 4.); ill. az INTERUSZ Kft. telephelye (2890 Tata, Szomódi út 7.). A szántóföldi és tartósüzemi vizsgálatok helye: Bátonyterenye, Letonai István egyéni gazdálkodó telephelye, illetve gazdasága. 3. Vizsgálati eredmények 3.1. Motor fékpadi vizsgálata Fékpad típusa: Schenck W-400 Gázolaj: 0,835 kg/dm 3 Hõmérséklet: 26 0 C Légnyomás: 1008 mbar A motor fékpadi vizsgálat eredményeit az 1. ábra és a 2. táblázat szemlélteti. 5

6 Nyomaték; M (Nm) Maximális üresjárási fordulatszám: /min Névleges motorfordulatszám: /min Fõtengelyre számított nyomaték a névleges fordulatszámnál: 169 Nm Fõtengelyre számított maximális nyomaték: 186 Nm az ehhez tartozó motorfordulatszám: /min Motor rugalmassági tényezõ: 1,10 Nm/Nm Hajtóanyag fogyasztás; B (dm 3 /h) Teljesítmény; P (kw) M Fajlagos hajtóanyag fogyasztás; b (g/kwh) B P b Motorfordulatszám; n (1/min) 1. ábra A VTZ-2048A traktorba épített D motor teljesítmény jellemzõi (TLT fékezéssel) 6

7 2. táblázat A VTZ-2048A típusú traktorba épített, D típusú motor fékpadi mérésének eredményei (TLT fékezéssel) 3.2. Vontatási vizsgálatok Mérõterület aszfaltút Dinamométer bekötési magassága 450 mm Gumiabroncs méret: mellsõ/hátsó 8,3-20/12,4R28 Gumiabroncs belsõ nyomás mellsõ/hátsó 1,4/1,2 bar A traktor tömege - mellsõ tengelyre esõ tömeg 1020 kg - hátsó tengelyre esõ tömeg 1600 kg - össztömeg 2620 kg A vontatási vizsgálatok eredményeit a 3. táblázat tartalmazza. Teljesítmény Fordulatszám 1/min Hajtóanyagfogyasztás Fajlagos energia felhasználás kw motor TLT dm 3 /h kg/h g/kwh kwh/dm 3 Maximális teljesítmény 35, ,5 9, ,06 Teljesítmény a névleges motorfordulatszámnál 35, ,5 9, ,06 Részterhelések 1. A névleges teljesítményhez tartozó nyomaték 85 %-ánál 30, ,3 8, ,98 2. Az 1. pontban meghatározott nyomaték 75 %-ánál 23, ,6 7, ,69 3. Az 1. pontban meghatározott nyomaték 50 %-ánál 15, ,8 5, ,29 4. Az 1. pontban meghatározott nyomaték 25 %-ánál 7, ,9 4, ,61 5. Terhelés nélkül ,4 2, táblázat Vontatási jellemzõk aszfaltúton Sebesség Haladási Vonóerő Vontatási Kerékcsúszás Hajtóanyagfogyasztás fokozat sebesség teljesítmény Órás Fajlagos km/h kn kw % dm 3 /h g/kwh I 4,5 11,4 14,2 15,0 10,2 599 II 6,1 11,4 19,3 15,0 11,3 488 III 7,3 10,3 20,8 12,2 11,5 461 IV 11,2 6,9 21,4 5,0 11,5 448 V 13,7 5,6 21,3 4,1 11,

8 3.3. Hidraulika vizsgálat A kivezérelhetõ maximális térfogatáram A kivezérelhetõ maximális hidraulikus teljesítmény A maximális kivezérelhetõ teljesítményhez tartozó - nyomás 135 bar 26,0 dm 3 /min 5,5 kw - térfogatáram 25,0 dm 3 /min Maximális nyomás 156 bar A hidraulikus vizsgálatok eredményeit a 2. ábra szemlélteti. Q (dm 3 /min) Q t t ( C) P P (kw) 5 2,5 p (bar) 2. ábra A VTZ-2048A traktorba épített hidraulika szivattyú szállítási jelleggörbéi 3.4. Munkagépes vizsgálatok A traktor és a traktor teljesítményével összhangban levõ munkagépek kapcsolhatóságára végzett vizsgálatok eredményei alapján megállapíthatjuk, hogy a traktor munkagép kapcsoló berendezései (függesztõ szerkezet, vonóberendezés) kielégítik a vonatkozó szabványban elõírtakat. 8

9 4. táblázat A különbözõ munkagépekkel középkötött talajon végzett vizsgálatok eredményei Munkagép típusa cm Munkamélység Munkaszélesség cm Sebesség fokozat Sebesség km/h Terület teljesítmény ha/h Alapidő alatti Hajtóanyag fogyasztás kg/ha Z-173 fűkasza ,7 1,04 8,3 BEA 25/25-3M függesztett ágyeke ,4 0,48 20, Üzemeltetési jellemzõk Az üzemi vizsgálatok során egy traktort az ahhoz illeszkedõ különbözõ munkagépekkel kapcsolva üzemszerûen 50 produktív órán keresztül megfigyelés alatt tartottunk. A vizsgált traktor produktív idejét szállításban, szántásban, kaszálásban és rendkezelési munkamûveletekben töltötte. Átlagos hajtóanyag fogyasztása 5,7 dm 3 /h volt. A traktor produktív idejére vonatkoztatott tájékoztató üzembiztossági tényezõ 0,98 értékûre adódott Munkavédelmi jellemzõk Az AGROVÉD Kft által elvégzett munkabiztonsági vizsgálatok alapján a traktor az egészséges és biztonságos munkavégzés követelményeinek megfelelt. Jegyzõkönyv száma: Tájékoztató szakvélemény A VTZ 2048A traktor rendeltetése függesztett, féligfüggesztett és vontatott munkagépekkel felszíni talajmûvelés, sorközmûvelés, mûtrágyázás, vetés, növényvédelem, betakarító gépek üzemeltetése, valamint szállítási munkák végzése. A traktor TLT fékezéssel történt motorvizsgálatának eredményei szerint a teljesítmény-leadó tengelyrõl levehetõ névleges, egyben maximális teljesítmény 35,5 kw, /min fordulatszám mellett. A névleges fordulatszámhoz (teljesítményhez) tartozó fajlagos hajtóanyag fogyasztás 270 g/kwh. A motor maximális nyomatéka 186 Nm, így a rugalmassági tényezõ (a maximális nyomaték és a névleges fordulatszámhoz tartozó nyomaték aránya) 1,10 Nm/Nm. A motor optimális, legkisebb fajlagos hajtóanyag fogyasztása 270 g/kwh, /min fordulatszámon. A mérések során kapott eredmé- 9

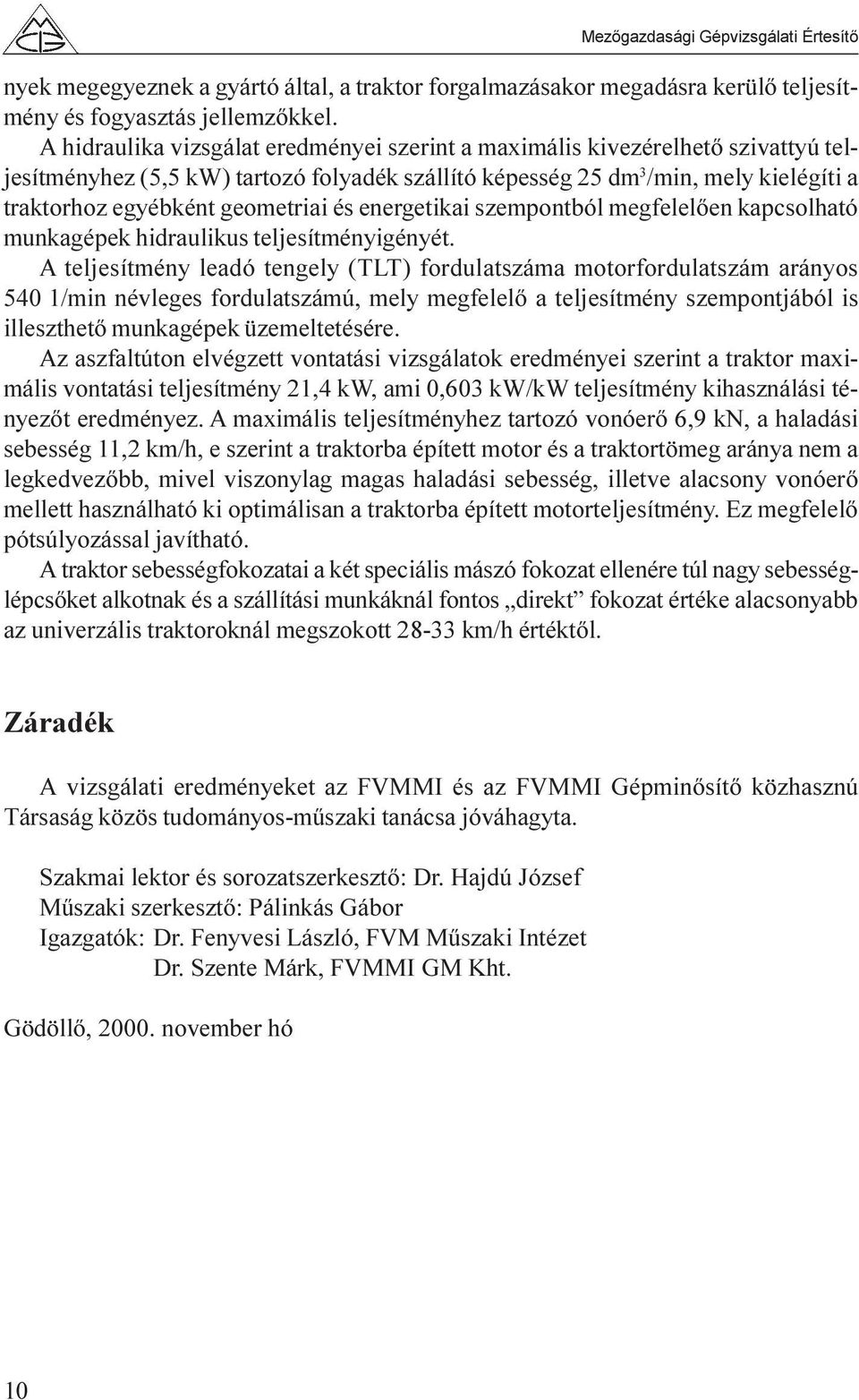

10 nyek megegyeznek a gyártó által, a traktor forgalmazásakor megadásra kerülõ teljesítmény és fogyasztás jellemzõkkel. A hidraulika vizsgálat eredményei szerint a maximális kivezérelhetõ szivattyú teljesítményhez (5,5 kw) tartozó folyadék szállító képesség 25 dm 3 /min, mely kielégíti a traktorhoz egyébként geometriai és energetikai szempontból megfelelõen kapcsolható munkagépek hidraulikus teljesítményigényét. A teljesítmény leadó tengely (TLT) fordulatszáma motorfordulatszám arányos 540 1/min névleges fordulatszámú, mely megfelelõ a teljesítmény szempontjából is illeszthetõ munkagépek üzemeltetésére. Az aszfaltúton elvégzett vontatási vizsgálatok eredményei szerint a traktor maximális vontatási teljesítmény 21,4 kw, ami 0,603 kw/kw teljesítmény kihasználási tényezõt eredményez. A maximális teljesítményhez tartozó vonóerõ 6,9 kn, a haladási sebesség 11,2 km/h, e szerint a traktorba épített motor és a traktortömeg aránya nem a legkedvezõbb, mivel viszonylag magas haladási sebesség, illetve alacsony vonóerõ mellett használható ki optimálisan a traktorba épített motorteljesítmény. Ez megfelelõ pótsúlyozással javítható. A traktor sebességfokozatai a két speciális mászó fokozat ellenére túl nagy sebességlépcsõket alkotnak és a szállítási munkáknál fontos direkt fokozat értéke alacsonyabb az univerzális traktoroknál megszokott km/h értéktõl. Záradék A vizsgálati eredményeket az FVMMI és az FVMMI Gépminõsítõ közhasznú Társaság közös tudományos-mûszaki tanácsa jóváhagyta. Szakmai lektor és sorozatszerkesztõ: Dr. Hajdú József Mûszaki szerkesztõ: Pálinkás Gábor Igazgatók: Dr. Fenyvesi László, FVM Mûszaki Intézet Dr. Szente Márk, FVMMI GM Kht. Gödöllõ, november hó 10
