1 A kéziszerszám iparszerű használatra nem aján lott H KS890E

2 MAGYAR Skorpiófűrész Szívből gratulálunk Önnek az új Black and Decker termékéhez. Kérjük, a gép üzembehelyezése előtt figyelmesen olvassa el a biztonsági előírásokat, és a használati útmutatót. Ha az átolvasás után még volna kérdése, ne tétovázzon, hanem hívja vevőszolgálatunkat. Fordulhat szakszervizeinkhez is. Informálódhat az interneten a címen. Műszaki adatok Az Ön gépének zajszintje megfelel az Európai Gazdasági Közösség ajánlásának. Hallásvédelme érdekében, ha a zajszintet kellemetlennek találja - normál esetben ez 85 db/a érték felett van - munka közben viseljen hallásvédő eszközt. KS890E Feszültség (V) 230 Névleges teljesítmény (W) 400 Áramfelvétel (A) 1,8 Löketszám (min -1 ) Lökethossz (mm) 10 A gép leírása (A ábra) Az Ön skorpiófűrésze az alábbi tulajdonságok közül vagy csak néhánnyal, vagy mindegyikkel rendelkezik. Megjegyzés: ez a kezelési utasítás olyan katalógusszámot is tartalmaz, amely után betű is áll. Nézze meg a gép kartondobozát, ezen meglátja a pontos típusjelet. 1. Fordulatszám szabályzós kapcsoló 2. Kireteszelőgomb 3. Felfekvőlap 4. Porfúvó 5. Fűrészlap befogás 6. Puha markolat 7. Második kézhelyzet 8. Nagyteljesítményű fűrészlap 9. Ívben vágó fűrészlap 10. Fémvágó fűrészlap A fűrész használata előtt... KS890E biztosítsa, hogy a fűrész munka közben ne legyen akadályoztatva, különösen a vágás túloldalán. Ha a fűrészt egyik kezével használja, ügyeljen arra, hogy a másik keze ne kerüljön a vágófelületre. A fűrészlap kivétele és visszafogása Az Ön skorpiófűrészének van egy új fűrészlaprögzítő mechanizmusa. Még a fűrészgép használatbavétele előtt sajátítsa el a fűrészlap biztonságos kivételének, illetve visszafogásának mozzanatait. A fűrészlap cseréjénél mindig ügyeljen arra, hogy a gép ne legyen a hálózatra csatlakoztatva. A fűrészlap cseréjekor mindig vegye igénybe a fűrészfogvédőt. A fűrészlap levétele A fűrészlap visszafogása A fűrészlap a használat alatt felmelegszik, ezért, ha cserélni kell, hagyjon időt, hogy lehűlhessen. Nyomja, és tartsa a fűrészlap befogó gomb hátulját egészen ütközésig. Tartsa a fűrészlap hátulját, és fordítsa 90 o -ba, amint az ábra mutatja. Tolja le a fűrészlapot oldalra a tartócsapról, és vegye le a fűrészlapot. Legyen a fűrészfogvédő a fűrészlapon. Tegye a fűrészlapot a helyezőcsapra. A fűrészfogaknak a markolat felé kell nézniük. Fordítsa el a lapot 90 o -kal, míg a lap a résben ül, és a helyezőcsap zártn pozícióba kerül. 2

3 A fűrészlap biztos befogása felől úgy győződhet meg, hogy a fűrészlap befogógomb megnyomása nélkül a fűrészlapot nem lehet eltávolítani. A fűrészfogvédő eltávolítása után a fűrész üzemre kész. Munkavégzés a skorpiófűrésszel Fordulatszám szabályozós kapcsoló A skorpiófűrésznek van egy fordulatszámszabályozós kapcsolója, amely a fűrészelés kezdetétől a befejezéséig nagyobb kontrollt tesz lehetővé. A fűrész bekapcsolá-sához először nyom-ja meg a (2) kirete-szelőgombot, majd ezután az (1) Be- Ki fordulatszámszabályozós kapcsolót. A gép kikapcsolásához engedje el a kapcsolót, miután a készülék automatikusan kikapcsol. Normálüzem A skorpiófűrésszel a legjobb munkaeredményt úgy éri el, ha a gépet előre-hátra mozgatja, mint egy hagyományos kézifűrészt. Ezáltal gyorsabb és tisztább vágást ér el. tovább tart, mint egy viszonylag vastagabb fáé, emiatt ne kísérletezzen a munkamenet gyorsításával azáltal, hogy a fűrészt erőszakosan hajtja. Tegyen a fűrészelési vonalra vékony olajcsíkot, még a fűrészelés kezdete előtt. Kizárólag fémfűrészlapot alkalmazzon fémek vágására. Ajánlott anyagok Ajánlott anyagok Teljesítmény Nagyteljesítményű fűrészlap Puhafa max. 100x100 mm Műanyagcső max. 125 mm átmérőig Ívvágó fűrészlap Munkalapok Fémfűrészlap Vastartalmúés nemvas fémek A gép tisztítása max. 50 mm-ig max. 3 mm-ig Válassza le a gépet az elektromos hálózatról. A tisztításhoz enyhén nedves szappanos kendőt használjon. Sok háztartási tisztítószer tartalmaz olyan vegyszert, amely a műanyag részeket károsíthatja. Ne használjon benzint, terpentint, higítót vagy más ehhez hasonlókat. Ügyeljen arra, hogy a gép tisztításánál ne érje bő víz a gépet, és ne merítse a fűrész semelyik részét se vízbe. Rókafarkfűrész üzem Fémek fűrészelése Válassza le a gépet az elektromos hálózatról. Vegye ki a fűrészlapot, és for-gassa el a felfekvőlapot 270 o -ot, és biztosítsa ebben a helyzetében. Fogjon be egy ívben vágó hajlékony fűrészlapot. A fűrészlapfogvédő eltávolítása után a fűrész üzemkész. A skorpiófűrésszel lehet vékonyabb vastartalmú-, és nemvasfémeket, például réz, sárgaréz, aluminium, stb. vágni. Ajánlásokat teszünk a vágható anyagokra. Egy vékony lemez fűrészelésénél ajánljuk, hogy a lemez mögé tegyen valamilyen puhafát, vagy faforgácslapot, mert ezzel tisztább vágást ér el. A fémet és az alátétet együtt kell fűrészelni. Ne erőltesse a fűrészt a fémben, mert ezáltal csökken a fűrészlap élettartama, és a motor károsodhat. Egy vékony fémlemez fűrészelése 3

4 EU tanúsítás A B&D tanúsítja, hogy a KS890E típusú elekt-romos szerszám megfelel a 98/37/EC, 89/336/EEC, EN 55014, 73/23/EEC, EN és EN sz. irányelveknek és szabványoknak. Hangnyomásszint L pa 87 db(a) Hangteljesítmény szint L wa 100 db(a) Súlyozott effektív rezgésgyorsulás: 3,4 m/s 2 Brian Cooke Director of Engineering Black and Decker Ltd, Spennymoor, Co Durham, DL 166 JG. Egyesült Kirányság A Black and Decker politikája saját termékeinek folyamatos fejlesztése, ezért minden jogot fenntart magának a műszaki változtatásokra. BIZTONSÁGTECHNIKAI ELŐÍRÁSOK Elektromos szerszám használatakor mindig tartsa be az alapvető biztonsági rendszabályokat, így elkerülheti a tűzveszély, az elektromos áramütés és a személyi sérülések lehetőségét. A biztonságos munkavégzésért Tartsa rendben a munkahelyét. A rendetlenség növeli a balesetveszélyt. Figyeljen a környezeti behatásokra. Ne hagyja a szabadban a gépet, óvja esőtől. Ne használja nyirkos, nedves környezetben. Gondoskodjon a jó megvilágításról. Gyúlékony folyadékok vagy gázok közelében tilos használni. Védekezzen áramütés ellen. Ne érintkezzen fémes részekkel, mint csőve-zeték, fűtőtest, tűzhely, hűtőszekrény, stb. Viseljen gumitalpú cipőt. Extrém munkakörülmények (pl. magas páratartalom, fémpor keletkezése) esetén az elektromos biztonság növelhető leválasztó transzformátor vagy hibaáram-védő kapcsoló előkapcsolásán keresztül. Tartsa távol a gyermekeket! Gondoskodjon arról hogy gyermekek a géppel és a kábellel ne érintkezzenek. 16 évnél fi atalabb korúak a szerszámot csak megfelelő szakfelügyelet mellett használhatják. Hosszabbítókábel a szabadban. Szabadban kizárólag csak az arra jóváhagyott és megfelelő jelöléssel ellátott hosszabbítókábelt szabad használni. Biztonságos helyen tárolja a szerszámot. Ha nem használja, száraz, zárt, gyermek által el nem érhető térben helyezze el. Viseljen megfelelő munkaruházatot. Ne hordjon ékszert, bő, lebegő ruhát, leengedett hajat (tegyen sapkát). Szabadban viseljen gumikesztyűt és gumitalpú cipőt. Viseljen védőszemüveget, különösen fej feletti munkáknál. A porártalom ellen védekezzen pormaszk viselésével. Figyeljen a hangnyomásszintre. A géppel való munkavégzésnél a hangnyo-más-szint meghaladhatja a 85 db/a értéket, ezért mindig használjon hallásvédő eszközt. Rögzítse a munkadarabot. Használjon leszorítóeszközt, így biztonságos a munka, mindkét kezével a gépet vezetheti. Álljon biztonságosan, kerülje a rendellenes testtartást. Gondoskodjon arról, hogy egyensúlyát ne veszíthesse el, főleg, ha állványon, vagy létrán dolgozik. A lába alól a hulladékot távolítsa el. Ne hagyja felügyelet nélkül bekapcsolva a gépet. Kerülje a véletlenszerű bekapcsolást, ne szállítsa a feszültség alatt levő gépet ujjával a kapcsolón. A kapcsoló kikapcsolt állapotban legyen, mielőtt a hálózatra csatlakoztatja. Figyeljen a munkájára. Ne kezdjen hozzá, ha nem képes arra koncentrálni. 4

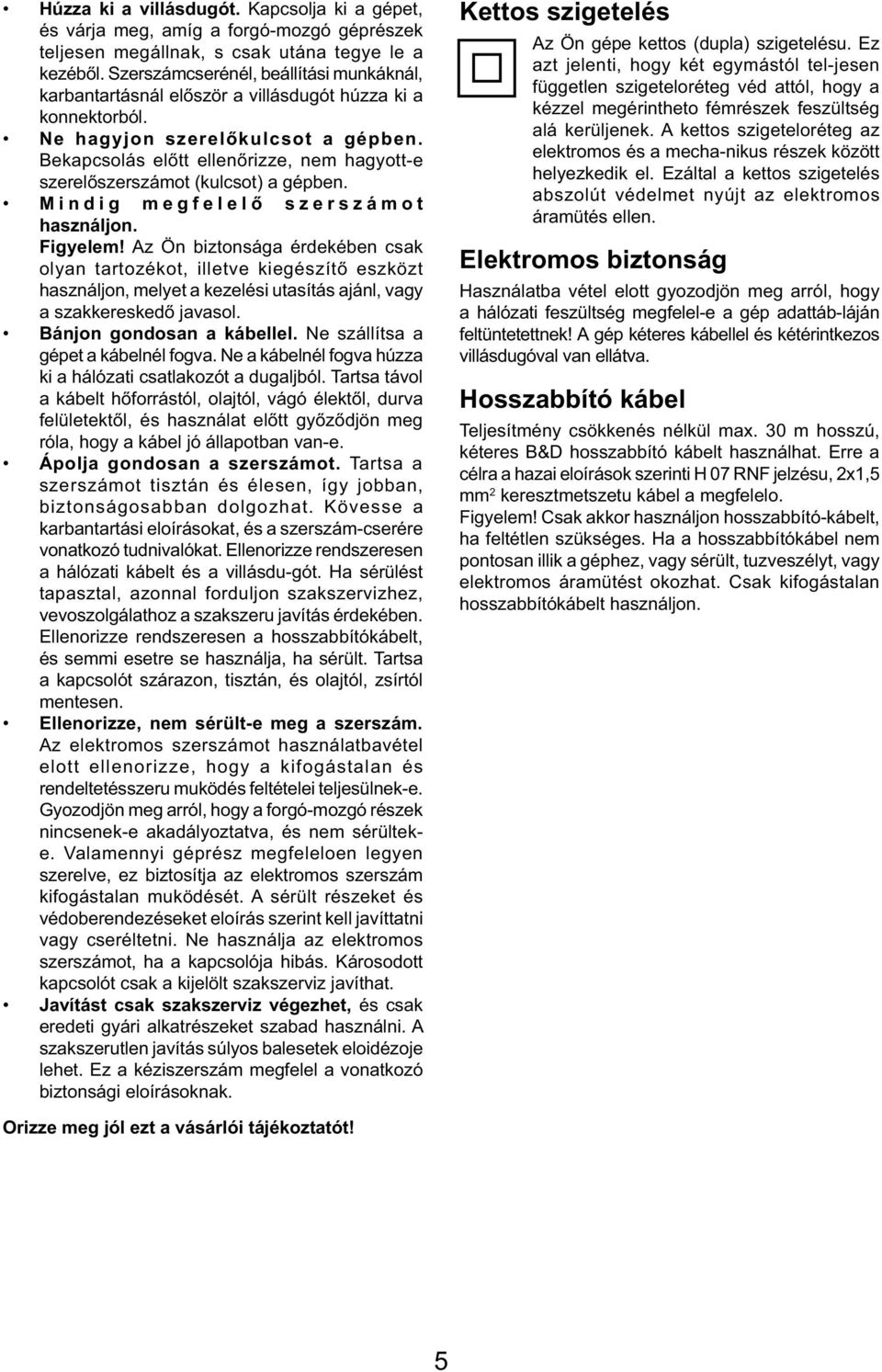

5 Húzza ki a villásdugót. Kapcsolja ki a gépet, és várja meg, amíg a forgó-mozgó géprészek teljesen megállnak, s csak utána tegye le a kezéből. Szerszámcserénél, beállítási munkáknál, karbantartásnál először a villásdugót húzza ki a konnektorból. Ne hagyjon szerelőkulcsot a gépben. Bekapcsolás előtt ellenőrizze, nem hagyott-e szerelőszerszámot (kulcsot) a gépben. Mindig megfelelő szerszámot használjon. Figyelem! Az Ön biztonsága érdekében csak olyan tartozékot, illetve kiegészítő eszközt használjon, melyet a kezelési utasítás ajánl, vagy a szakkereskedő javasol. Bánjon gondosan a kábellel. Ne szállítsa a gépet a kábelnél fogva. Ne a kábelnél fogva húzza ki a hálózati csatlakozót a dugaljból. Tartsa távol a kábelt hőforrástól, olajtól, vágó élektől, durva felületektől, és használat előtt győződjön meg róla, hogy a kábel jó állapotban van-e. Ápolja gondosan a szerszámot. Tartsa a szerszámot tisztán és élesen, így jobban, biztonságosabban dolgozhat. Kövesse a karbantartási eloírásokat, és a szerszám-cserére vonatkozó tudnivalókat. Ellenorizze rendszeresen a hálózati kábelt és a villásdu-gót. Ha sérülést tapasztal, azonnal forduljon szakszervizhez, vevoszolgálathoz a szakszeru javítás érdekében. Ellenorizze rendszeresen a hosszabbítókábelt, és semmi esetre se használja, ha sérült. Tartsa a kapcsolót szárazon, tisztán, és olajtól, zsírtól mentesen. Ellenorizze, nem sérült-e meg a szerszám. Az elektromos szerszámot használatbavétel elott ellenorizze, hogy a kifogástalan és rendeltetésszeru muködés feltételei teljesülnek-e. Gyozodjön meg arról, hogy a forgó-mozgó részek nincsenek-e akadályoztatva, és nem sérülteke. Valamennyi géprész megfeleloen legyen szerelve, ez biztosítja az elektromos szerszám kifogástalan muködését. A sérült részeket és védoberendezéseket eloírás szerint kell javíttatni vagy cseréltetni. Ne használja az elektromos szerszámot, ha a kapcsolója hibás. Károsodott kapcsolót csak a kijelölt szakszerviz javíthat. Javítást csak szakszerviz végezhet, és csak eredeti gyári alkatrészeket szabad használni. A szakszerutlen javítás súlyos balesetek eloidézoje lehet. Ez a kéziszerszám megfelel a vonatkozó biztonsági eloírásoknak. Kettos szigetelés Az Ön gépe kettos (dupla) szigetelésu. Ez azt jelenti, hogy két egymástól tel-jesen független szigeteloréteg véd attól, hogy a kézzel megérintheto fémrészek feszültség alá kerüljenek. A kettos szigeteloréteg az elektromos és a mecha-nikus részek között helyezkedik el. Ezáltal a kettos szigetelés abszolút védelmet nyújt az elektromos áramütés ellen. Elektromos biztonság Használatba vétel elott gyozodjön meg arról, hogy a hálózati feszültség megfelel-e a gép adattáb-láján feltüntetettnek! A gép kéteres kábellel és kétérintkezos villásdugóval van ellátva. Hosszabbító kábel Teljesítmény csökkenés nélkül max. 30 m hosszú, kéteres B&D hosszabbító kábelt használhat. Erre a célra a hazai eloírások szerinti H 07 RNF jelzésu, 2x1,5 mm 2 keresztmetszetu kábel a megfelelo. Figyelem! Csak akkor használjon hosszabbító-kábelt, ha feltétlen szükséges. Ha a hosszabbítókábel nem pontosan illik a géphez, vagy sérült, tuzveszélyt, vagy elektromos áramütést okozhat. Csak kifogástalan hosszabbítókábelt használjon. Orizze meg jól ezt a vásárlói tájékoztatót! 5

6 Környezetvédelem Elkülönített begyűjtés. Ezt a készüléket el kell különíteni a normál háztartási hulladéktól. Egy napon, mikor készüléke eléri technikai élettartamának végét, vagy nincs további szüksége rá, gondoljon a környezetvédelemre. A terméket a normál háztartási hulladéktól elkülönítve kell megsemmisíteni. Az elhasználódott termékek és csomagolások elkülönített begyűjtése lehetővé teszi, ezek újrahasznosítását. Újrahasznosított vagy újra feldolgozott anyagok segítségével a környezetszennyezés, illetve a nyersanyagok iránti igény nagymértékben csökkenthető. A helyi előírások rendelkezhetnek az elektromos készülékek háztartási hulladéktól elkülönített begyűjtéséről, helyhatósági hulladéklerakó helyeken vagy a kereskedők által új termék megvásárlásakor. Black & Decker termékeire az élettartamuk lejártával visszavételi lehetőséget kínál. Ez a szolgáltatás ingyenes. Ha igénybe veszi ezt a szolgáltatást, kérjük, juttassa el készülékét a legközelebbi Black & Decker szervizbe, melyekről a Magyarországi Képviseletnél érdeklődhet. A szervizzel kapcsolatosan a következő Internet oldalon is felvilágosítást kaphat: Vevőpolitikánk A vevők elégedettsége termékeinkkel és a szervizellátással - ez a mi legfontosabb célunk. Ha Önnek bármikor segítségre vagy tanácsra van szüksége, forduljon bizalommal a Black and Decker vevőszolgálathoz, ahol munkatársaink készségesen tájékoztatják arról, amit szervizeink Önnek nyújthatnak. Ne javítsa a gépet. A javítást bízza a Black and Decker szakműhelyre. Tartozékok Kizárólag csak eredeti BD tartozékokat használjon, ezekkel biztosít az Ön gépe optimális teljesítményt. 6

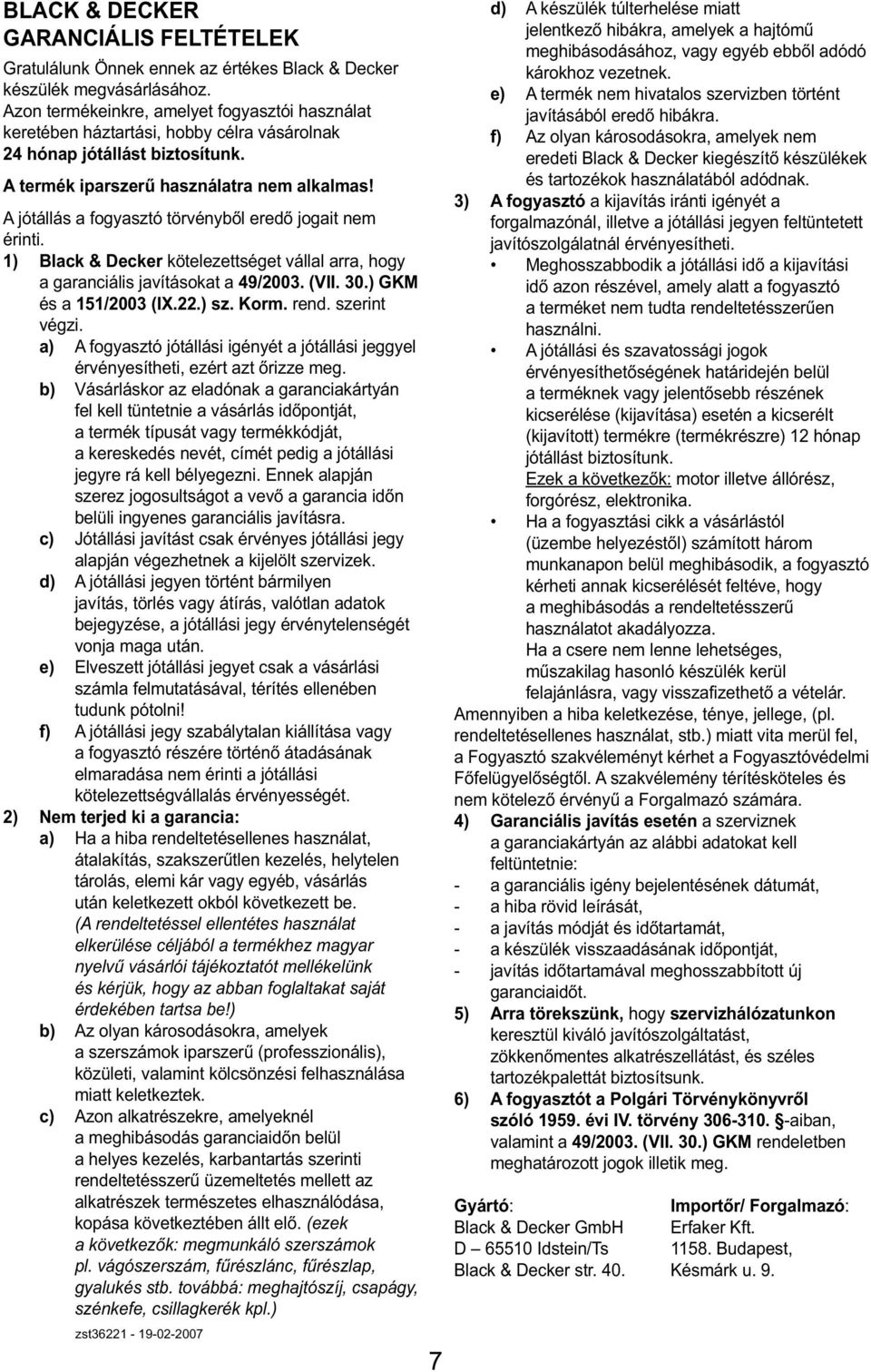

7 BLACK & DECKER GARANCIÁLIS FELTÉTELEK Gratulálunk Önnek ennek az értékes Black & Decker készülék megvásárlásához. Azon termékeinkre, amelyet fogyasztói használat keretében háztartási, hobby célra vásárolnak 24 hónap jótállást biztosítunk. A termék iparszerű használatra nem alkalmas! A jótállás a fogyasztó törvényből eredő jogait nem érinti. 1) Black & Decker kötelezettséget vállal arra, hogy a garanciális javításokat a 49/2003. (VII. 30.) GKM és a 151/2003 (IX.22.) sz. Korm. rend. szerint végzi. a) A fogyasztó jótállási igényét a jótállási jeggyel érvényesítheti, ezért azt őrizze meg. b) Vásárláskor az eladónak a garanciakártyán fel kell tüntetnie a vásárlás időpontját, a termék típusát vagy termékkódját, a kereskedés nevét, címét pedig a jótállási jegyre rá kell bélyegezni. Ennek alapján szerez jogosultságot a vevő a garancia időn belüli ingyenes garanciális javításra. c) Jótállási javítást csak érvényes jótállási jegy alapján végezhetnek a kijelölt szervizek. d) A jótállási jegyen történt bármilyen javítás, törlés vagy átírás, valótlan adatok bejegyzése, a jótállási jegy érvénytelenségét vonja maga után. e) Elveszett jótállási jegyet csak a vásárlási számla felmutatásával, térítés ellenében tudunk pótolni! f) A jótállási jegy szabálytalan kiállítása vagy a fogyasztó részére történő átadásának elmaradása nem érinti a jótállási kötelezettségvállalás érvényességét. 2) Nem terjed ki a garancia: a) Ha a hiba rendeltetésellenes használat, átalakítás, szakszerűtlen kezelés, helytelen tárolás, elemi kár vagy egyéb, vásárlás után keletkezett okból következett be. (A rendeltetéssel ellentétes használat elkerülése céljából a termékhez magyar nyelvű vásárlói tájékoztatót mellékelünk és kérjük, hogy az abban foglaltakat saját érdekében tartsa be!) b) Az olyan károsodásokra, amelyek a szerszámok iparszerű (professzionális), közületi, valamint kölcsönzési felhasználása miatt keletkeztek. c) Azon alkatrészekre, amelyeknél a meghibásodás garanciaidőn belül a helyes kezelés, karbantartás szerinti rendeltetésszerű üzemeltetés mellett az alkatrészek természetes elhasználódása, kopása következtében állt elő. (ezek a következők: megmunkáló szerszámok pl. vágószerszám, fűrészlánc, fűrészlap, gyalukés stb. továbbá: meghajtószíj, csapágy, szénkefe, csillagkerék kpl.) zst d) A készülék túlterhelése miatt jelentkező hibákra, amelyek a hajtómű meghibásodásához, vagy egyéb ebből adódó károkhoz vezetnek. e) A termék nem hivatalos szervizben történt javításából eredő hibákra. f) Az olyan károsodásokra, amelyek nem eredeti Black & Decker kiegészítő készülékek és tartozékok használatából adódnak. 3) A fogyasztó a kijavítás iránti igényét a forgalmazónál, illetve a jótállási jegyen feltüntetett javítószolgálatnál érvényesítheti. Meghosszabbodik a jótállási idő a kijavítási idő azon részével, amely alatt a fogyasztó a terméket nem tudta rendeltetésszerűen használni. A jótállási és szavatossági jogok érvényesíthetőségének határidején belül a terméknek vagy jelentősebb részének kicserélése (kijavítása) esetén a kicserélt (kijavított) termékre (termékrészre) 12 hónap jótállást biztosítunk. Ezek a következők: motor illetve állórész, forgórész, elektronika. Ha a fogyasztási cikk a vásárlástól (üzembe helyezéstől) számított három munkanapon belül meghibásodik, a fogyasztó kérheti annak kicserélését feltéve, hogy a meghibásodás a rendeltetésszerű használatot akadályozza. Ha a csere nem lenne lehetséges, műszakilag hasonló készülék kerül felajánlásra, vagy visszafi zethető a vételár. Amennyiben a hiba keletkezése, ténye, jellege, (pl. rendeltetésellenes használat, stb.) miatt vita merül fel, a Fogyasztó szakvéleményt kérhet a Fogyasztóvédelmi Főfelügyelőségtől. A szakvélemény térítésköteles és nem kötelező érvényű a Forgalmazó számára. 4) Garanciális javítás esetén a szerviznek a garanciakártyán az alábbi adatokat kell feltüntetnie: - a garanciális igény bejelentésének dátumát, - a hiba rövid leírását, - a javítás módját és időtartamát, - a készülék visszaadásának időpontját, - javítás időtartamával meghosszabbított új garanciaidőt. 5) Arra törekszünk, hogy szervizhálózatunkon keresztül kiváló javítószolgáltatást, zökkenőmentes alkatrészellátást, és széles tartozékpalettát biztosítsunk. 6) A fogyasztót a Polgári Törvénykönyvről szóló évi IV. törvény aiban, valamint a 49/2003. (VII. 30.) GKM rendeletben meghatározott jogok illetik meg. Gyártó: Importőr/ Forgalmazó: Black & Decker GmbH Erfaker Kft. D Idstein/Ts Budapest, Black & Decker str. 40. Késmárk u. 9.

8 BLACK & DECKER ORSZÁGOS SZERVÍZHÁLÓZAT Black & Decker KÖZPONTI Black & Decker GmbH IMPORTŐR: MÁRKASZERVIZ Magyarországi Ker. Képviselet ERFAKER KFT ROTEL KFT 1016 Budapest 1158 Budapest 1163 Budapest Galeotti u. 5. Késmárk u.9. (Sashalom) Thököly út 17. Tel.: Tel./fax: Tel/Fax: Fax: Város Szervizállomás Cím Telefon Baja Mofüker Kft. 6500, Szegedi út 9. 79/ Cegléd Megatool Kft. 2700, Széchenyi út 4. 53/ Debrecen Spirál 96 Kft. 4024, Nyugati út / Dorog Tolnai Szerszám Kft. 2510, Heine u.8. 33/ Hajdúböszörmény Villforr szerszámüzlet 4220, Balthazár u / Kaposvár Kaposvári Kisgépjavító 7400, Fő u / Kecskemét Németh József 6000, Jókai u / Kiskunfélegyháza Elektro-Mercator 6100, Kossuth u / Nagykanizsa Új-Technika Kft. 8800, Teleki út / Nyíregyháza Charon Trade 4040, Kállói út 85/b 42/ Nyíregyháza Tóth Kisgépszerviz 4040, Vasgyár u.2/f 42/ Pécs Elektrió Kft. 7623, Szabadság u / Sopron Profi l Motor Bt. 9400, Baross út / Szeged Csavarker szerszámüzlet 6721, Brüsszeli krt / Szeged Edison Üzlet-Szerviz 6722, Török u.1/a 62/ Székesfehérvár Kisgépcenter Bt. 8000, Széna tér 3. 22/ Szolnok WALTEX- DUÓ Kft. 5000, Ady Endre út 39 56/ Szombathely Rotor Kft. 9700, Vasút u / Tápiószecső Ács Imre 2251, Pesti út / Zalaegerszeg Taki-Tech Szerviz 8900, Pázmány Péter u.1. 92/

9 KS890E D CUT SAW 4 9

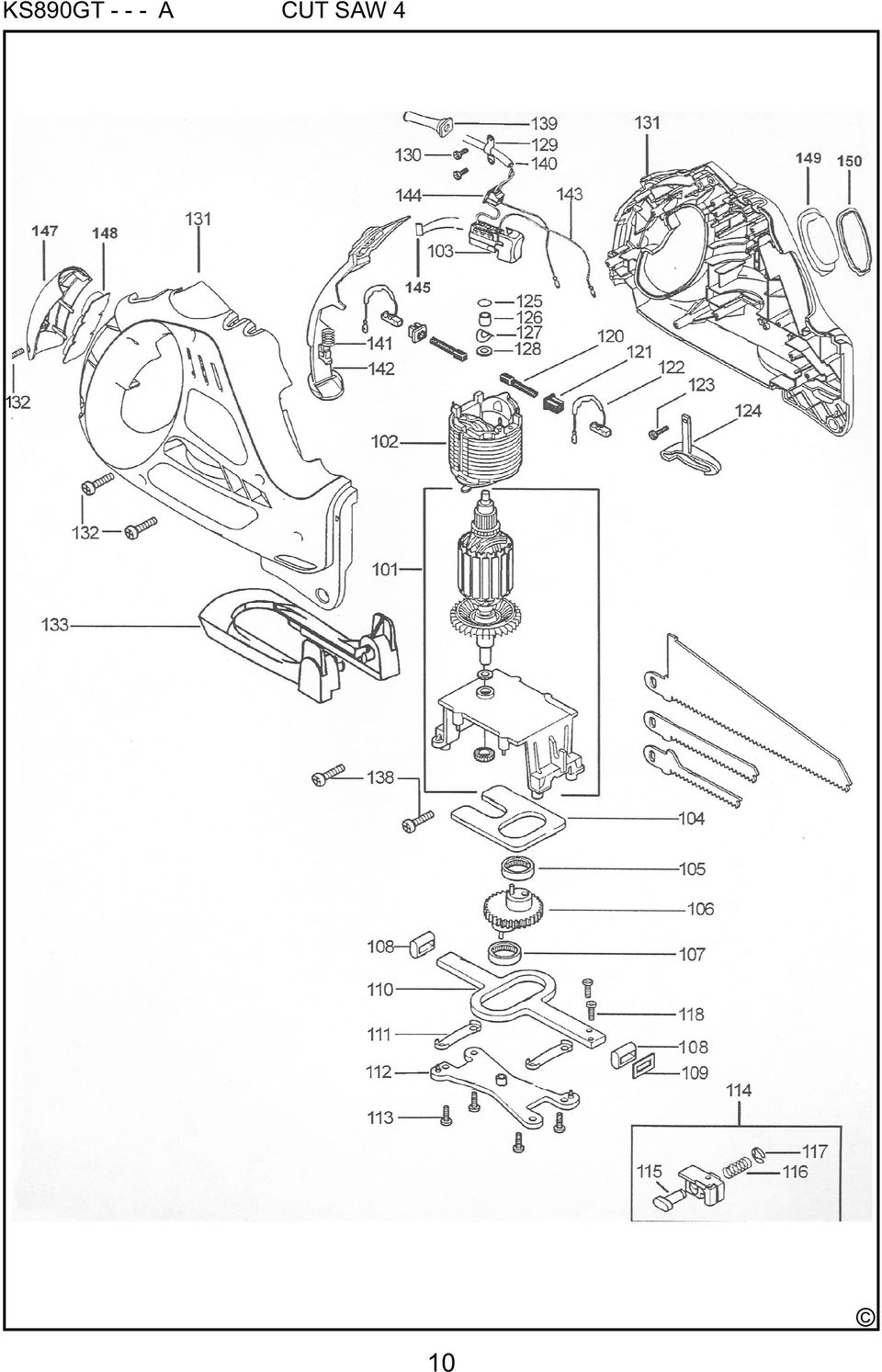

10 KS890GT A CUT SAW

11 CZ ZÁRUČNÍ LIST PL KARTA GWARANCYJNA H JÓTÁLLÁSI JEGY SK ZÁRUČNÝ LIST CZ H měsíců hónap 24 PL SK miesiący mesiacov CZ Výrobní kód Datum prodeje H Gyári szám A vásárlás napja PL Numer seryjny Data sprzedaży SK Číslo série Dátum predaja Razítko prodejny Podpis Pecsét helye Aláírás Stempel Podpis Pečiatka predajne Podpis

12 CZ Adresy servisu Band Servis Klášterského 2 CZ Praha 4 Tel.: Fax: Band Servis K Pasekám 4440 CZ Zlín Tel.: /551 Fax: H Black & Decker Központi Garanciális-és Márkaszerviz 1163 Budapest (Sashalom) Thököly út 17. Tel.: Fax: PL Adres serwisu centralnego ERPATECH ul. Obozowa Warszawa Tel.: Fax: SK Adresa servisu Band Servis Paulínska ul. 22 SK Trnava Tel.: 033/ Fax: 033/ CZ Dokumentace záruční opravy PL Przebieg napraw gwarancyjnych H A garanciális javitás dokumentálása SK Záznamy o záručných opravách CZ Číslo Datum příjmu Datum zakázky Číslo zakázky Závada Razítko Podpis H Sorszám Bejelentés időpontja Javítási időpont Javitási Jótállás új határideje munkalapszám Hiba jelleg oka PL Nr. Data zgłoszenia Data naprawy Nr. zlecenia Przebieg naprawy SK Číslo dodávky Dátum nahlásenia Dátum opravy Číslo objednávky Popis poruchy Pecsét Aláírás Stempel Podpis Pečiatka Podpis 01/07
