H. Fordítás az eredeti kezelési utasítás alapjan készült DW040

Átírás

1 H Fordítás az eredeti kezelési utasítás alapjan készült DW040

2 1. ábra a 2. ábra b c d g f k h j i e 2

3 3. ábra l n o p q m q r s 4. ábra 3

4 5. ábra 6. ábra 4

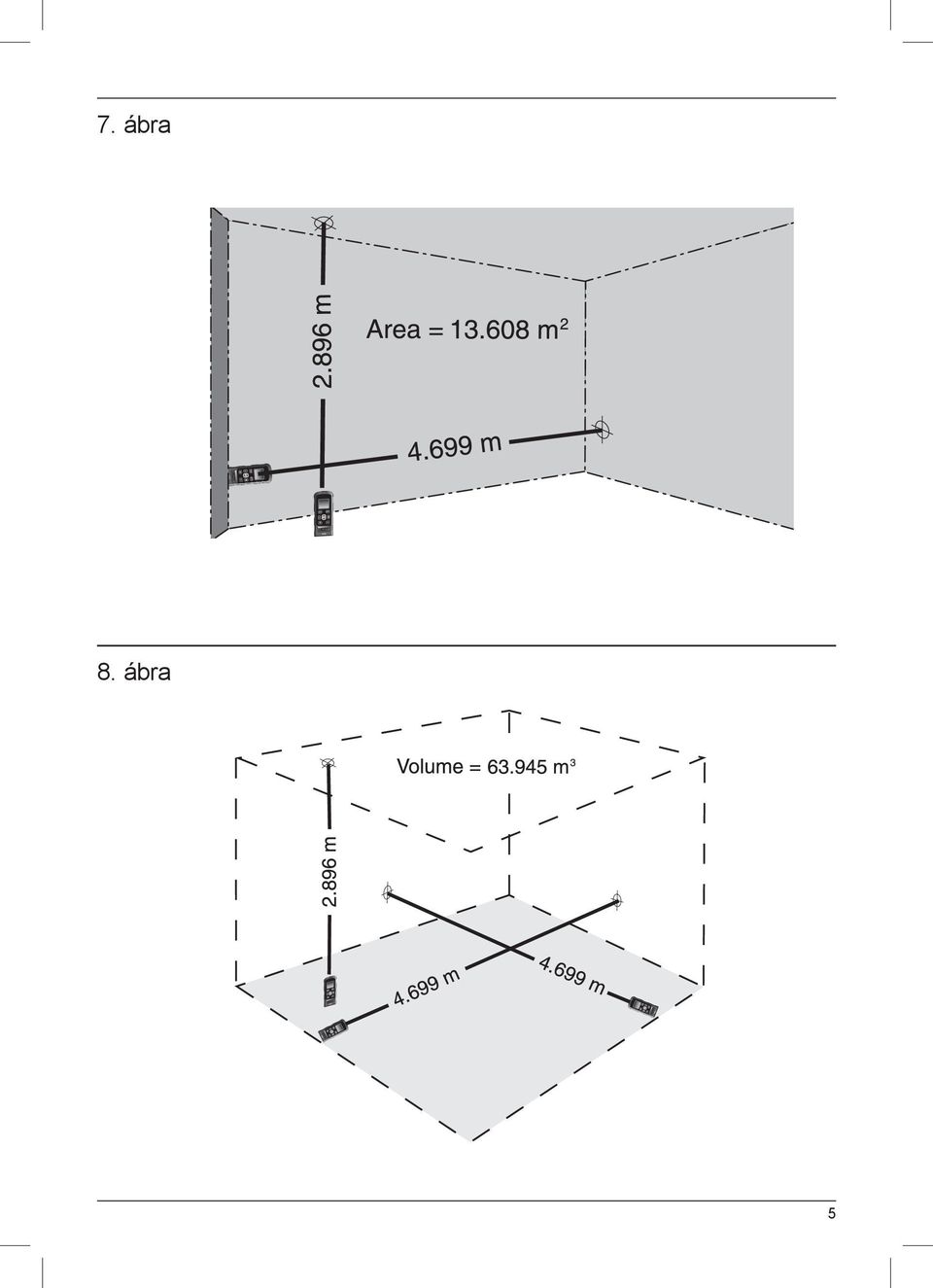

5 7. ábra 8. ábra 5

6 LÉZERES TÁVOLSÁGMÉRŐ (LDM) DW040 Szívből gratulálunk Önnek, hogy a nagy tradíciójú DEWALT cég gyártmánya mellett döntött. Sokéves tapasztalatunk, valamint az átgondolt termékfejlesztés és innováció teszi a DEWALT termékeket a professzionális szerszámhasználók egyik legmegbízhatóbb partnerévé. Műszaki adatok DW040 Feszültség V 3,0 2 x 1,5 V DC LR03 (AAA-méretű) elem Típus 1 Leadott lézerteljesítmény mw < 1 Lézer osztály 2. OSZTÁLY Hullámhossz nm 635 Sugárnyaláb széttartása mrad 0,16 x 0,6 Impulzus-időtartam s 1 x 10-9 Hatótávolság (22 C-nál) 300 mm 40 m Pontosság (22 C-nál) mm ± 3 Üzemi hőmérséklet 7 C 50 C Védelmi osztály IP54 Súly kg 0,15 * elemekkel Definíciók: Biztonsági irányelvek Az alábbi definíciók az egyes figyelmeztető szavakhoz társított veszély súlyosságára utalnak. Kérjük, olvassa el a kézikönyvet, és figyeljen ezekre a szimbólumokra. VESZÉLY: Olyan közvetlen veszélyhelyzetet jelöl, amely halálos vagy súlyos sérüléshez vezet. FIGYELMEZTETÉS: Olyan lehetséges veszélyhelyzetet jelöl, amely halálos vagy súlyos sérüléshez vezethet. VIGYÁZAT: Olyan lehetséges veszélyhelyzetet jelöl, amely könnyű vagy közepesen súlyos sérüléshez vezethet. MEGJEGYZÉS: Szimbólum nélkül olyan potenciálisan veszélyes helyzetet jelöl, amely anyagi károkkal járhat. Áramütés veszélyét jelzi. Tűzveszélyt jelez. Biztonsági előírások lézeres készülékekhez FIGYELMEZTETÉS! Olvasson el és sajátítson el minden útmutatást. Az útmutatások figyelmen kívül hagyása áramütést, tüzet és/vagy súlyos személyi sérülést okozhat. ŐRIZZE MEG EZEKET AZ ÚTMUTATÁSOKAT A lézert csak a hozzá kijelölt telepekkel használja. Más típusú telep használata tüzet okozhat. A használaton kívüli lézeres eszközt gyermekektől és más, használatukban járatlan személyektől elzárt helyen tárolja. Gyakorlatlan felhasználó kezében a lézer veszélyes. Csak a gyártó által ajánlott tartozékokat használja a készülékhez. Ugyanaz a tartozék, amely megfelel az egyik lézerhez, sérülést okozhat, ha másik készülékkel használják. Ha az Ön LDM eszköze javításra szorul, forduljon a DEWALT márkaszervizhez. Ne nézzen optikai készülékkel (pl. távcső vagy tranzitműszer) a lézersugárba. Ha belenéz a sugárba, súlyos szemsérülést szenvedhet. Úgy helyezze el a lézert, hogy senki ne nézhessen szándékosan vagy véletlenül a lézersugárba. Ha belenéz a sugárba, súlyos szemsérülést szenvedhet. Amikor csak lehetséges, a lézersugárral jóval szemmagasság felett vagy alatt kell dolgozni. Ne helyezze a lézert fényvisszaverő felület közelébe, amely a sugarat valakinek a szemébe tükrözhetné. Ez súlyos szemsérülést okozhat. Kapcsolja ki a lézert, amikor nem használja. Ha bekapcsolva hagyja, nagyobb annak a veszélye, hogy valaki belenéz a lézersugárba. Ne működtesse a lézert gyermekek közelében, és ne engedje, hogy gyermekek működtessék. Ez súlyos szemsérülést okozhat. 6

7 Ne távolítsa el és ne tegye olvashatatlanná a figyelmeztető címkéket. Ha a címkéket eltávolítja, a lézer használói vagy mások akaratlanul is sugárzásveszélynek lehetnek kitéve. Ne nyissa fel a készüléket semmilyen szerszámmal, például csavarhúzóval. FIGYELMEZTETÉS: A kezelőszervek itt megadottaktól eltérő használata vagy itt fel nem sorolt műveletek végzése sugárzásveszélyt teremthet. FIGYELMEZTETÉS! NE SZERELJE SZÉT AZ ESZKÖZT. Nincsenek benne felhasználó által szervizelhető alkatrészek. Az eszköz szétszerelése érvényteleníti a termék mindennemű garanciáját. Semmilyen átalakítást ne végezzen a terméken. A lézeres készülék átalakítása sugárzásveszélyt teremthet. További biztonsági előírások lézeres készülékekhez Ez a lézer az EN :2007szabvány szerint 2. osztályúnak minősül. A lézerdiódát ne cserélje más típusúra. A sérült lézert márkaszervizzel javíttassa meg. A kézikönyvünkben ismertetett rendeltetésén kívül semmilyen más célra ne használja a lézert. A 2. osztályba sorolt lézernél legfeljebb 0,25 másodpercig lehet veszélytelenül a sugárba nézni. A szemhéj reflexek általában megfelelő védelmet biztosítanak. Az első használat előtt olvassa el a címkén látható valamennyi biztonsági figyelmeztetést! Mindig olyan helyzetbe állítsa a lézert, hogy a sugár senkit ne érhessen szemmagasságban. Lépcsők és fényvisszaverő felületek közelében különös óvatosságot tanúsítson. Maradványkockázatok A következő veszélyek együtt járnak az eszköz használatával: a lézersugárba történő belenézés miatt keletkező sérülések. A készüléken lévő jelölések A készüléken a következő piktogramok láthatók: Használat előtt olvassa el a kezelési útmutatót. Figyelmeztetés lézersugárzásra. Ne nézzen a lézersugárba. Védelmi osztály: IP54. DÁTUMKÓD HELYE A gyártás évét is tartalmazó dátumkód az elemtartó rekesz belsejébe van nyomtatva. Példa: 2011 XX XX Gyártás éve Fontos biztonsági útmutatások az elemekhez FIGYELMEZTETÉS: Az elemek felrobbanhatnak vagy szivároghatnak, és sérülést, illetve tüzet okozhatnak. Ennek veszélye így csökkenthető: Gondosan tartsa be az elem címkéjén és csomagolásán található útmutatásokat és figyelmeztetéseket. Az elemeket mindig helyesen, az elemeken és a készüléken is feltüntetett polaritás jelzéseknek (+ és ) megfelelően helyezze a készülékbe. Ne zárja rövidre az elem érintkezőit. Ne töltse az elemeket. 7

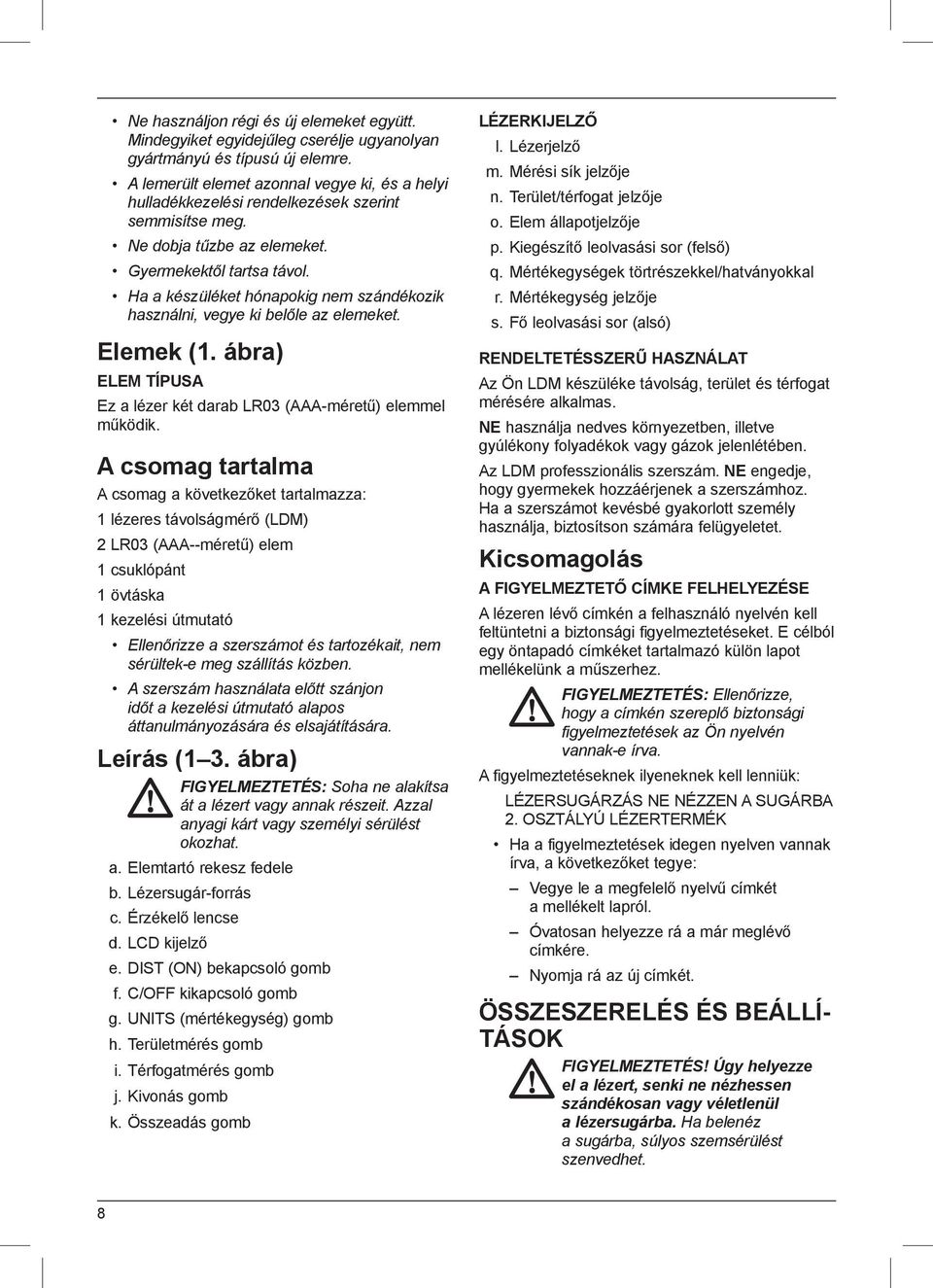

8 Ne használjon régi és új elemeket együtt. Mindegyiket egyidejűleg cserélje ugyanolyan gyártmányú és típusú új elemre. A lemerült elemet azonnal vegye ki, és a helyi hulladékkezelési rendelkezések szerint semmisítse meg. Ne dobja tűzbe az elemeket. Gyermekektől tartsa távol. Ha a készüléket hónapokig nem szándékozik használni, vegye ki belőle az elemeket. Elemek (1. ábra) ELEM TÍPUSA Ez a lézer két darab LR03 (AAA-méretű) elemmel működik. A csomag tartalma A csomag a következőket tartalmazza: 1 lézeres távolságmérő (LDM) 2 LR03 (AAA--méretű) elem 1 csuklópánt 1 övtáska 1 kezelési útmutató Ellenőrizze a szerszámot és tartozékait, nem sérültek-e meg szállítás közben. A szerszám használata előtt szánjon időt a kezelési útmutató alapos áttanulmányozására és elsajátítására. Leírás (1 3. ábra) FIGYELMEZTETÉS: Soha ne alakítsa át a lézert vagy annak részeit. Azzal anyagi kárt vagy személyi sérülést okozhat. a. Elemtartó rekesz fedele b. Lézersugár-forrás c. Érzékelő lencse d. LCD kijelző e. DIST (ON) bekapcsoló gomb f. C/OFF kikapcsoló gomb g. UNITS (mértékegység) gomb h. Területmérés gomb i. Térfogatmérés gomb j. Kivonás gomb k. Összeadás gomb LÉZERKIJELZŐ l. Lézerjelző m. Mérési sík jelzője n. Terület/térfogat jelzője o. Elem állapotjelzője p. Kiegészítő leolvasási sor (felső) q. Mértékegységek törtrészekkel/hatványokkal r. Mértékegység jelzője s. Fő leolvasási sor (alsó) RENDELTETÉSSZERŰ HASZNÁLAT Az Ön LDM készüléke távolság, terület és térfogat mérésére alkalmas. NE használja nedves környezetben, illetve gyúlékony folyadékok vagy gázok jelenlétében. Az LDM professzionális szerszám. NE engedje, hogy gyermekek hozzáérjenek a szerszámhoz. Ha a szerszámot kevésbé gyakorlott személy használja, biztosítson számára felügyeletet. Kicsomagolás A FIGYELMEZTETŐ CÍMKE FELHELYEZÉSE A lézeren lévő címkén a felhasználó nyelvén kell feltüntetni a biztonsági figyelmeztetéseket. E célból egy öntapadó címkéket tartalmazó külön lapot mellékelünk a műszerhez. FIGYELMEZTETÉS: Ellenőrizze, hogy a címkén szereplő biztonsági figyelmeztetések az Ön nyelvén vannak-e írva. A figyelmeztetéseknek ilyeneknek kell lenniük: LÉZERSUGÁRZÁS NE NÉZZEN A SUGÁRBA 2. OSZTÁLYÚ LÉZERTERMÉK Ha a figyelmeztetések idegen nyelven vannak írva, a következőket tegye: Vegye le a megfelelő nyelvű címkét a mellékelt lapról. Óvatosan helyezze rá a már meglévő címkére. Nyomja rá az új címkét. ÖSSZESZERELÉS ÉS BEÁLLÍ- TÁSOK FIGYELMEZTETÉS! Úgy helyezze el a lézert, senki ne nézhessen szándékosan vagy véletlenül a lézersugárba. Ha belenéz a sugárba, súlyos szemsérülést szenvedhet. 8

9 Az elem behelyezése és eltávolítása (1., 3. ábra) MEGJEGYZÉS: Ez az LDM két LR03 (AAAméretű) 1,5 V DC elemmel működik. AZ ELEMEK BEHELYEZÉSE 1. Emelje fel az elemtartó rekesz fedelét (a) az 1. ábra szerint. 2. Helyezzen be két LR03 (AAA-méretű) elemet a rekeszbe az ott feltüntetett + és polaritás jelzések szerint. MEGJEGYZÉS: Amikor az LCD kijelzőn az elem állapotjelzője (o)villogni kezd, az elemek élettartamuk végéhez közelednek. A csuklópánt felszerelése (2. ábra) Kövesse a 2. ábra utasításait. A KÉSZÜLÉK KEZELÉSE FIGYELMEZTETÉS! Úgy helyezze el a lézert, senki ne nézhessen szándékosan vagy véletlenül a lézersugárba. Ha belenéz a sugárba, súlyos szemsérülést szenvedhet. Használati útmutatások FIGYELMEZTETÉS: Mindig tartsa be a biztonsági előírásokat és az érvényes szabályokat. VIGYÁZAT: A kezelőszervek itt megadottaktól eltérő használata vagy itt fel nem sorolt műveletek végzése sugárzásveszélyt teremthet. VIGYÁZAT: A személyi sérülés és az anyagi károk elkerülése, illetve a megbízható és jó minőségű mérési eredmények érdekében időnként, illetve fontos mérések előtt és után ellenőrző méréseket kell végezni. Lásd a Kalibrálás helyszíni ellenőrzése című részt a Karbantartás fejezetben. FONTOS MEGJEGYZÉS: Minden mérés a készülék alapvonalához viszonyítva történik (4. ábra). A lézer vezérlőpanele A LÉZERES TÁVOLSÁGMÉRŐ (LDM) BEKAPCSOLÁSA DIST (1., 2. ÁBRA) 1. A korábban ismertetett módon helyezzen be két darab LR03 (AAA-méretű) elemet. Mindig ellenőrizze, hogy biztonságosan lezárta-e az elemtartó fedelét (a). 2. A készüléket a DIST (ON) gombbal kapcsolja be. Egy piros lézerpont látszik azon a helyen, ahová az LDM-et irányítja. MEGJEGYZÉS: A készülék bekapcsolásakor megjelenik az elem ikon, és mindaddig látható marad, amíg a mérést végzi. A LÉZERES TÁVOLSÁGMÉRŐ (LDM) KIKAPCSOLÁSA C/OFF Tartsa lenyomva a C/OFF gombot, (f) amíg az LDM ki nem kapcsol. AUTOMATIKUS KIKAPCSOLÁS Az LDM kikapcsol, ha 3 percig semmilyen gombot nem nyom meg. MÉRÉSI EREDMÉNY TÖRLÉSE A legutóbbi mérési eredmény törléséhez nyomja meg egyszer a C/OFF gombot (f). Mérések EGYETLEN TÁVOLSÁG MÉRÉSE DIST (2., 6. ÁBRA) 1. A DIST (ON) gombot (e) egyszer megnyomva kapcsolja be az LDM-et. 2. Irányítsa a kívánt célpont felé. 3. Nyomja meg egyszer a DIST (ON) gombot (e), hogy rögzítse a mérési eredményt a kijelzőn (d). FOLYAMATOS TÁVOLSÁGMÉRÉS DIST (2., 3., 6. ÁBRA) 1. A DIST (ON) gombot (e) egyszer megnyomva kapcsolja be az LDM-et. 2. Irányítsa a kívánt célpont felé. 3. Tartsa lenyomva három másodpercig a DIST (ON) gombot (e) a folyamatos távolságmérési üzemmód bekapcsolásához. Mozgassa az LDM-et a kívánt távolság méréséhez. A kijelzőn a trc (tracking, követés) betűk villognak. MEGJEGYZÉS: Amikor az LDM folyamatos távolságmérés üzemmódban van, a lézerjelző (l) folyamatosan világít. 9

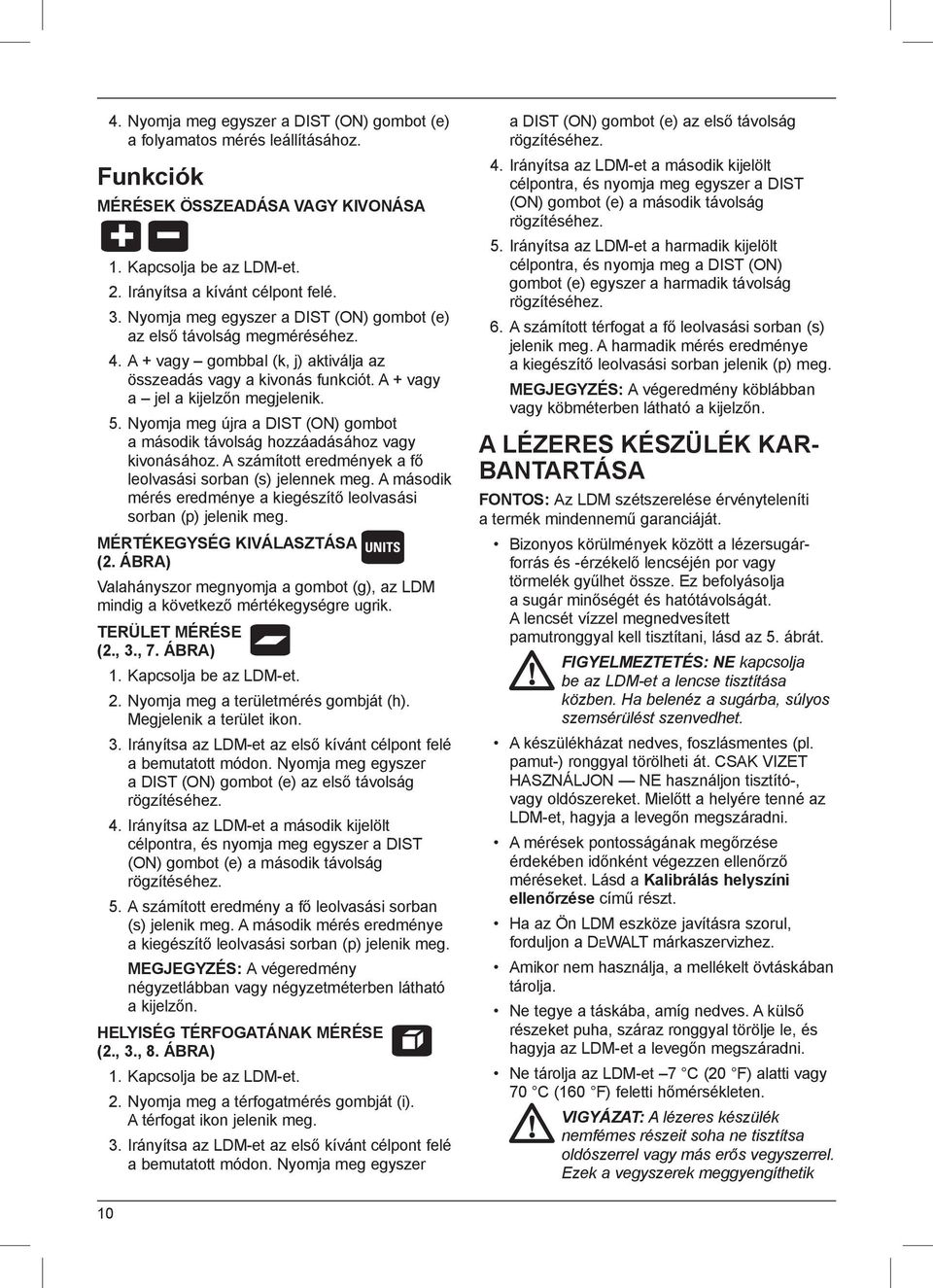

10 4. Nyomja meg egyszer a DIST (ON) gombot (e) a folyamatos mérés leállításához. Funkciók MÉRÉSEK ÖSSZEADÁSA VAGY KIVONÁSA 1. Kapcsolja be az LDM-et. 2. Irányítsa a kívánt célpont felé. 3. Nyomja meg egyszer a DIST (ON) gombot (e) az első távolság megméréséhez. 4. A + vagy gombbal (k, j) aktiválja az összeadás vagy a kivonás funkciót. A + vagy a jel a kijelzőn megjelenik. 5. Nyomja meg újra a DIST (ON) gombot a második távolság hozzáadásához vagy kivonásához. A számított eredmények a fő leolvasási sorban (s) jelennek meg. A második mérés eredménye a kiegészítő leolvasási sorban (p) jelenik meg. MÉRTÉKEGYSÉG KIVÁLASZTÁSA UNITS (2. ÁBRA) Valahányszor megnyomja a gombot (g), az LDM mindig a következő mértékegységre ugrik. TERÜLET MÉRÉSE (2., 3., 7. ÁBRA) 1. Kapcsolja be az LDM-et. 2. Nyomja meg a területmérés gombját (h). Megjelenik a terület ikon. 3. Irányítsa az LDM-et az első kívánt célpont felé a bemutatott módon. Nyomja meg egyszer a DIST (ON) gombot (e) az első távolság rögzítéséhez. 4. Irányítsa az LDM-et a második kijelölt célpontra, és nyomja meg egyszer a DIST (ON) gombot (e) a második távolság rögzítéséhez. 5. A számított eredmény a fő leolvasási sorban (s) jelenik meg. A második mérés eredménye a kiegészítő leolvasási sorban (p) jelenik meg. MEGJEGYZÉS: A végeredmény négyzetlábban vagy négyzetméterben látható a kijelzőn. HELYISÉG TÉRFOGATÁNAK MÉRÉSE (2., 3., 8. ÁBRA) 1. Kapcsolja be az LDM-et. 2. Nyomja meg a térfogatmérés gombját (i). A térfogat ikon jelenik meg. 3. Irányítsa az LDM-et az első kívánt célpont felé a bemutatott módon. Nyomja meg egyszer a DIST (ON) gombot (e) az első távolság rögzítéséhez. 4. Irányítsa az LDM-et a második kijelölt célpontra, és nyomja meg egyszer a DIST (ON) gombot (e) a második távolság rögzítéséhez. 5. Irányítsa az LDM-et a harmadik kijelölt célpontra, és nyomja meg a DIST (ON) gombot (e) egyszer a harmadik távolság rögzítéséhez. 6. A számított térfogat a fő leolvasási sorban (s) jelenik meg. A harmadik mérés eredménye a kiegészítő leolvasási sorban jelenik (p) meg. MEGJEGYZÉS: A végeredmény köblábban vagy köbméterben látható a kijelzőn. A LÉZERES KÉSZÜLÉK KAR- BANTARTÁSA FONTOS: Az LDM szétszerelése érvényteleníti a termék mindennemű garanciáját. Bizonyos körülmények között a lézersugárforrás és -érzékelő lencséjén por vagy törmelék gyűlhet össze. Ez befolyásolja a sugár minőségét és hatótávolságát. A lencsét vízzel megnedvesített pamutronggyal kell tisztítani, lásd az 5. ábrát. FIGYELMEZTETÉS: NE kapcsolja be az LDM-et a lencse tisztítása közben. Ha belenéz a sugárba, súlyos szemsérülést szenvedhet. A készülékházat nedves, foszlásmentes (pl. pamut-) ronggyal törölheti át. CSAK VIZET HASZNÁLJON NE használjon tisztító-, vagy oldószereket. Mielőtt a helyére tenné az LDM-et, hagyja a levegőn megszáradni. A mérések pontosságának megőrzése érdekében időnként végezzen ellenőrző méréseket. Lásd a Kalibrálás helyszíni ellenőrzése című részt. Ha az Ön LDM eszköze javításra szorul, forduljon a DEWALT márkaszervizhez. Amikor nem használja, a mellékelt övtáskában tárolja. Ne tegye a táskába, amíg nedves. A külső részeket puha, száraz ronggyal törölje le, és hagyja az LDM-et a levegőn megszáradni. Ne tárolja az LDM-et 7 C (20 F) alatti vagy 70 C (160 F) feletti hőmérsékleten. VIGYÁZAT: A lézeres készülék nemfémes részeit soha ne tisztítsa oldószerrel vagy más erős vegyszerrel. Ezek a vegyszerek meggyengíthetik 10

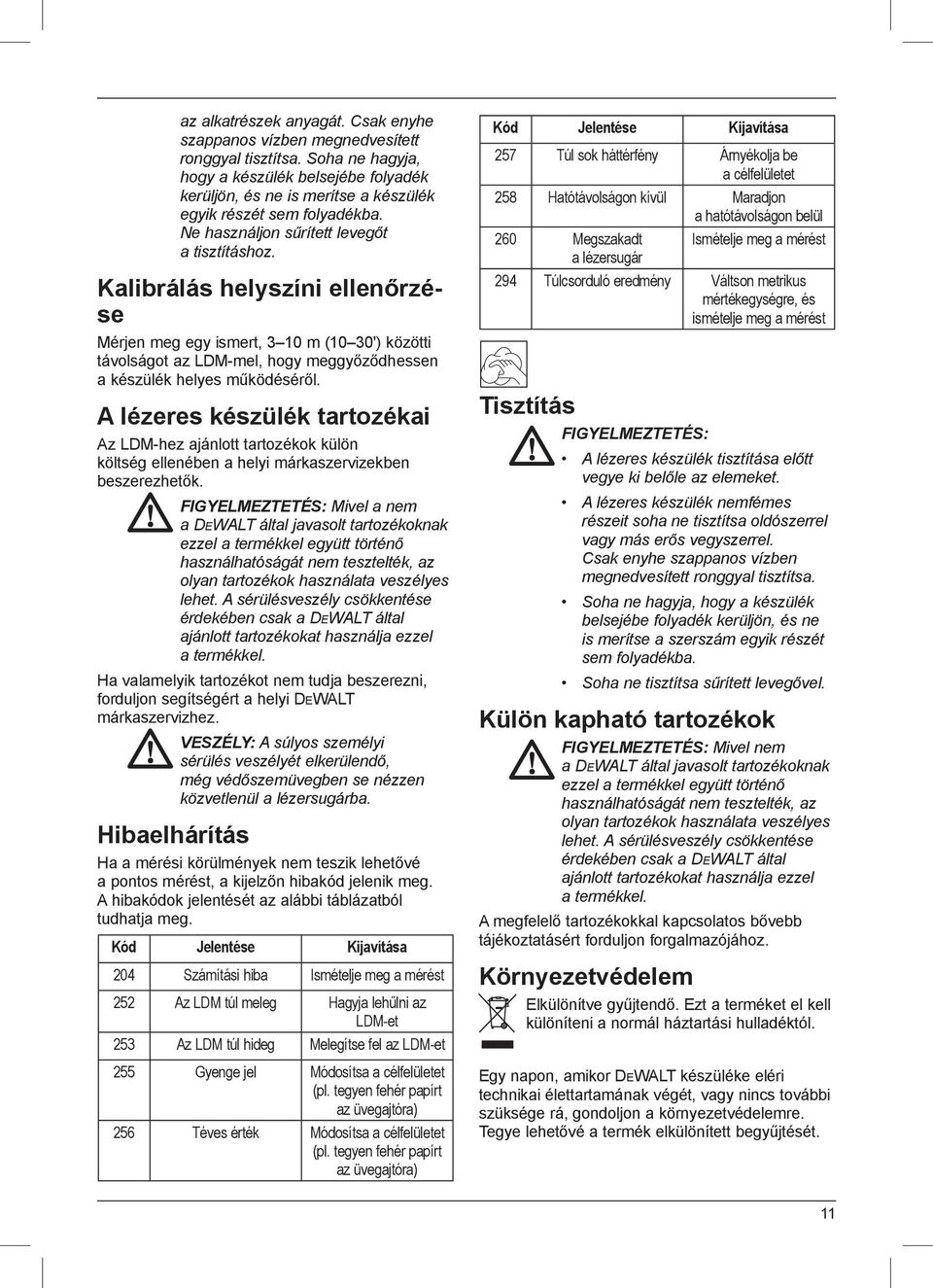

11 az alkatrészek anyagát. Csak enyhe szappanos vízben megnedvesített ronggyal tisztítsa. Soha ne hagyja, hogy a készülék belsejébe folyadék kerüljön, és ne is merítse a készülék egyik részét sem folyadékba. Ne használjon sűrített levegőt a tisztításhoz. Kalibrálás helyszíni ellenőrzése Mérjen meg egy ismert, 3 10 m (10 30') közötti távolságot az LDM-mel, hogy meggyőződhessen a készülék helyes működéséről. A lézeres készülék tartozékai Az LDM-hez ajánlott tartozékok külön költség ellenében a helyi márkaszervizekben beszerezhetők. FIGYELMEZTETÉS: Mivel a nem a DEWALT által javasolt tartozékoknak ezzel a termékkel együtt történő használhatóságát nem tesztelték, az olyan tartozékok használata veszélyes lehet. A sérülésveszély csökkentése érdekében csak a DEWALT által ajánlott tartozékokat használja ezzel a termékkel. Ha valamelyik tartozékot nem tudja beszerezni, forduljon segítségért a helyi DEWALT márkaszervizhez. VESZÉLY: A súlyos személyi sérülés veszélyét elkerülendő, még védőszemüvegben se nézzen közvetlenül a lézersugárba. Hibaelhárítás Ha a mérési körülmények nem teszik lehetővé a pontos mérést, a kijelzőn hibakód jelenik meg. A hibakódok jelentését az alábbi táblázatból tudhatja meg. Kód Jelentése Kijavítása 204 Számítási hiba Ismételje meg a mérést 252 Az LDM túl meleg Hagyja lehűlni az LDM-et 253 Az LDM túl hideg Melegítse fel az LDM-et 255 Gyenge jel Módosítsa a célfelületet (pl. tegyen fehér papírt az üvegajtóra) 256 Téves érték Módosítsa a célfelületet (pl. tegyen fehér papírt az üvegajtóra) Kód Jelentése Kijavítása 257 Túl sok háttérfény Árnyékolja be a célfelületet 258 Hatótávolságon kívül Maradjon a hatótávolságon belül 260 Megszakadt Ismételje meg a mérést a lézersugár 294 Túlcsorduló eredmény Váltson metrikus mértékegységre, és ismételje meg a mérést Tisztítás FIGYELMEZTETÉS: A lézeres készülék tisztítása előtt vegye ki belőle az elemeket. A lézeres készülék nemfémes részeit soha ne tisztítsa oldószerrel vagy más erős vegyszerrel. Csak enyhe szappanos vízben megnedvesített ronggyal tisztítsa. Soha ne hagyja, hogy a készülék belsejébe folyadék kerüljön, és ne is merítse a szerszám egyik részét sem folyadékba. Soha ne tisztítsa sűrített levegővel. Külön kapható tartozékok FIGYELMEZTETÉS: Mivel nem a DEWALT által javasolt tartozékoknak ezzel a termékkel együtt történő használhatóságát nem tesztelték, az olyan tartozékok használata veszélyes lehet. A sérülésveszély csökkentése érdekében csak a DEWALT által ajánlott tartozékokat használja ezzel a termékkel. A megfelelő tartozékokkal kapcsolatos bővebb tájékoztatásért forduljon forgalmazójához. Környezetvédelem Elkülönítve gyűjtendő. Ezt a terméket el kell különíteni a normál háztartási hulladéktól. Egy napon, amikor DEWALT készüléke eléri technikai élettartamának végét, vagy nincs további szüksége rá, gondoljon a környezetvédelemre. Tegye lehetővé a termék elkülönített begyűjtését. 11

12 Az elhasználódott termékek és csomagolóanyagaik elkülönített begyűjtése lehetővé teszi azok újrahasznosítását. Újrahasznosított vagy újrafeldolgozott anyagok segítségével a környezetszennyezés, illetve a nyersanyagok iránti igény nagymértékben csökkenthető. A helyi előírások rendelkezhetnek az elektromos készülékek háztartási hulladéktól elkülönített begyűjtéséről, helyhatósági hulladéklerakó helyeken vagy a kereskedők által új termék megvásárlásakor. A DEWALT az élettartamuk lejártával visszavételi lehetőséget kínál a DEWALT termékekre. Ha igénybe veszi ezt a szolgáltatást, kérjük, juttassa vissza a terméket bármely márkaszervizünkbe, ahol vállalatunk képviseletében átveszik. Az Önhöz legközelebbi márkaszerviz címéről a magyarországi DEWALT képviseletnél érdeklődhet a használati útmutatóban megadott elérhetőségen. A DEWALT szervizzel kapcsolatosan a következő Internet oldalon is felvilágosítást kaphat: Elemek Az elemek megsemmisítésekor gondoljon a környezetvédelemre. Érdeklődjön a helyi hatóságoktól az elemek környezetbarát megsemmisítésének lehetőségeiről. 12

13 DEWALT JÓTÁLLÁSI FELTÉTELEK Gratulálunk Önnek ennek az értékes DEWALT készülék megvásárlásához. Azon termékeinkre, amelyet fogyasztói szerződés keretében vásárolnak 12 hónap jótállást biztosítunk. 30 napos cseregarancia : Amennyiben egy DEWALT termék jelentős részét (motor, állórész, forgórész, elektronika) illetően a vásárlástól számított 3 napon túl, de 30 napon belül meghibásodást észlel és a szakszervizünk megállapítja, hogy a készülék meghibásodásának oka gyártási eredetű (megalapozott a fogyasztó jótállási igénye), abban az esetben a hibás terméket azonos típusú hibátlan készülékre kicseréljük. 12 hónapos ingyenes átvizsgálás és szerviz: A vásárlástól számított 12 hónapon belül kérésére a szakszerviz a terméket térítésmentesen átvizsgálja. Önnek csak a karbantartáshoz felhasznált, a természetes elhasználódás, kopás vagy egyéb nem gyártási eredetű hiba miatt kicserélt alkatrészek árát kell megfizetni, a munkát térítésmentesen elvégezzük. A jótállás a fogyasztó törvényből eredő jogait nem érinti. 1) A Stanley Black & Decker Hungary Kft. kötelezettséget vállal arra, hogy a jótállás keretében végzett javításokat a 49/2003. (VII.30.) GKM rendelet és a 151/2003. (IX.22.) Korm. rendelet szerint végzi a jótállás teljes időtartama alatt. a) A fogyasztó jótállási igényét a jótállási jeggyel érvényesítheti, ezért azt őrizze meg. b) Vásárláskor a forgalmazónak (kereskedőnek) a jótállási jegyen fel kell tüntetnie a termék típusát, gyártási számát, továbbá amennyiben van ilyen azonosításra alkalmas részeinek meghatározását, illetve a vásárlás időpontját. A jótállási jegyet a forgalmazó (kereskedő) nevében eljáró személynek alá kell írnia és a kereskedés azonosítására alkalmas tartalmú (minimum cégnév, üzlet címe) bélyegzővel olvashatóan le kell bélyegezni. Kérjük, kísérje figyelemmel a jótállási jegy megfelelő érvényesítését, mivel a kijelölt szervizeknél a jótállási igény csak érvényes jótállási jeggyel érvényesíthető. Amennyiben a jótállási jegy szabálytalanul került kiállításra, jótállási igényével kérjük forduljon a terméket az Ön részére értékesítő partnerünkhöz (kereskedőhöz). A jótállási jegy szabálytalan kiállítása vagy a fogyasztó részére történő átadás elmaradása nem érinti a jótállási kötelezettségvállalás érvényességét. Kérjük, hogy a jótállási jegyen kívül a nyugtát vagy számlát is szíveskedjen megőrizni a gyorsabb és hatékonyabb ügyintézés érdekében. c) Elveszett jótállási jegyet csak a fogyasztói szerződés létrejöttét igazoló nyugta vagy számla ellenében tudunk pótolni! 2) Nem terjed ki a jótállás: a) amennyiben a hiba oka rendeltetésellenes, illetve a mellékelt magyar nyelvű használati kezelési útmutatóban foglaltaktól eltérő használat, átalakítás, szakszerűtlen kezelés, helytelen tárolás, elemi kár vagy egyéb a vásárlás után a fogyasztó érdekkörében keletkezett ok; b) azon alkatrészekre, amelyek esetében a meghibásodás a jótállási időn belüli rendeltetésszerű használat mellett az alkatrészek természetes elhasználódása, kopása miatt következett be (így különösen: fűrészlánc, fűrészlap, gyalukés, meghatószíj, csapágyak, szénkefe, csillagkerék); c) a készülék túlterhelése miatt jelentkező hibákra, amelyek a hajtómű meghibásodásához, vagy egyéb ebből adódó károkhoz vezetnek; d) a termék nem hivatalos szervizben történt javításából eredő hibákra; e) az olyan károsodásokra, amelyek nem eredeti DEWALT kiegészítő készülékek és tartozékok használatából adódnak amennyiben a szakszerviz bizonyítja, hogy a hiba a fenti okok valamelyikére vezethető vissza. 3) A fogyasztó a kijavítás iránti igényét a forgalmazónál, illetve a jótállási jegyen feltüntetett javítószolgálatnál érvényesítheti. a) Meghosszabbodik a jótállási idő a kijavítási idő azon részével, amely alatt a fogyasztó a terméket nem tudta rendeltetésszerűen használni. b) A jótállási jog érvényesíthetőségének határideje a terméknek vagy jelentősebb részének (motor állórész, forgórész, elektronika) kijavítása vagy kicserélése esetén a kicserélt, kijavított termékre (jelentősebb részére), valamint a kijavítás következményeként jelentkező hiba tekintetében újból kezdődik. c) Ha a fogyasztási cikk a vásárlástól (üzembe helyezéstől) számított három munkanapon belül meghibásodik, a fogyasztó kérheti annak kicserélését feltéve, hogy a meghibásodás a rendeltetésszerű használatot akadályozza. A Stanley Black & Decker Hungary Kft. a hiba létezése, illetve annak megállapítása céljából, hogy a hiba a rendeltetésszerű használatot akadályozza, fenntartja a jogot a hibás termék bevizsgálására. d) Amennyiben a jótállási igény bejelentését követően az igény teljesíthetőségéről azonnal nem nyilatkozunk, úgy három munkanapon belül kell értesítenünk a fogyasztót a reklamáció intézésének módjáról. e) Ha a csere nem lehetséges, műszakilag hasonló készülék kerül felajánlásra, vagy visszafi zetésre kerül a vételár. 4) A jótállás alapján történő javítás során a forgalmazónak (kereskedőnek) törekednie kell arra, hogy a kijavítást legfeljebb 15 napon belül megfelelő minőségben elvégezze, elvégeztesse. A jótállás keretébe tartozó javítás esetén a forgalmazó, illetve a javítószolgálat a jótállási jegyen köteles feltüntetni: a javítási igény bejelentésének és a javításra átvétel időpontját, a hiba okát a javítás módját a termék fogyasztó részére történő visszaadásának időpontját, a jótállás kijavítás időtartamával meghosszabbított új határidejét. A termék meghibásodása esetén a fogyasztót az alábbi jogok illetik meg: Elsősorban - választása szerint - kijavítást vagy kicserélést követelhet. A csereigény akkor megalapozott, ha a termék a fogyasztónak okozott jelentős kényelmetlenség nélkül, megfelelő minőségben és ésszerű határidőn belül, értékcsökkenés nélkül nem javítható ki, vagy nem kerül kijavításra. Ha az előírt módon történő kijavításra, illetve kicserélésre vonatkozó kötelezettségének a forgalmazó nem tud eleget tenni, a fogyasztó választása szerint megfelelő árleszállítást igényelhet vagy elállhat a szerződéstől (a hibás áru visszaszolgáltatásával egyidejűleg kérheti a nyugtán vagy számlán feltüntetett bruttó vételár visszatérítését). Jelentéktelen hiba miatt elállásnak nincs helye! Kérjük, hogy a hiba felfedezését követő legrövidebb időn belül szíveskedjen azt a szervizben vagy a forgalmazónál bejelenteni. A kijavítást vagy kicserélést - a dolog tulajdonságaira és a fogyasztó által elvárható rendeltetésére fi gyelemmel - megfelelő határidőn belül, a fogyasztónak okozott jelentős kényelmetlenség nélkül kell elvégezni. A fogyasztó a kijavítás iránti igényét a jótállási jegyen feltüntetett javítószolgálatnál, illetve a forgalmazó (kereskedő) üzletében érvényesítheti. Gyártó: Forgalmazó: DEWALT Stanley Black & Decker Hungary Kft Richard- Klinger str Budapest, D Idstein/Ts. Mészáros u. 58/B Németország zst

14 ROTEL Kft. Központi Márkaszerviz Tel/fax ROTEL Kft Bp. (Sashalom) Thököly út Város Szervizállomás Cím Telefon E-mai Cegléd Megatool Kft. 2700, Széchenyi út 4. 53/ Debrecen Spirál-szerviz kft 4025, Nyugati út / Dorog Tolnai Szerszám Kft. 2510, István Király út / Dunaújváros Euromax 2400, Kisdobos u / Győr Élgép 2000 Kft. 9024, Kert u / Hajdúböszörmény Vill-For Szerviz Bt 4220, Balthazár u / Kalocsa Vén-szer 6300, Pataji u / Kaposvár Kaposvári Kisgépjavító és Ért. BT 7400, Fő u / Kecskemét Németh Józsefné 6000, Jókai u / Keszthely Cserép Miklós Vasker Kft 8360, Rezi u. 2 83/ vasker@tvn.hu Miskolc SerVinTrade Kft. 3530, Kóris Kálmán út / szerszamcentrum@servintrade.hu Nagykanizsa Új-Technika Ker. és Szolg. Kft. 8800, Teleki út / ujtechnika.kft@chello.hu Nyíregyháza Charon Trade 4400, Kállói út 85/b 42/ charont@t-online.hu Nyíregyháza Tóth Kisgépszerviz 4400, Vasgyár u.2/f 42/ tothkisgep@chello.hu Pécs Elektrió Kft. 7623, Szabadság u / elektrio@t-online.hu Sárvár M&H Kft. 9600, Batthyány u.28 95/ meshafonok@varsat.net Sopron Profi l Motor Kft. 9400, Baross út / szerviz@profi l-motor.t-online.hu Szeged Csavarker szerszámüzlet 6721, Brüsszeli krt / info@csavarker.hu Székesfehérvár Kisgép Center Bt. 8000, Széna tér 3. 22/ info@kisgepcenter.hu Szekszárd Valentin-Ker BT 7100, Rákoczi u / valentin.ker@t-online.hu Szolnok Ronor-szerszám Kft 5000, Szántó krt / info@ronorszerszam.hu Szombathely Rotor Kft. 9700, Vasút u / rotor@chello.hu Tápiószecső ÁCS.I Ker és Szolg Kft 2251, Pesti út 31-es főút 29/ acsiker@monornet.hu Veszprém H-szerszám Kft 8200, Budapesti u / hszerszam@hszerszam.hu Zalaegerszeg Taki-Tech 8900, Pázmány Péter u / takitech@zalaszam.hu 07/2012 KICSERÉLT FŐDARABOK JEGYZÉKE Szelvény száma Kicserélt fődarab Kicserélt fődarab új jótállás határideje Dátum aláírás / PH Megnevezése Száma 14

15 DEWALT JÓTÁLLÁSI JEGY... tipusú... gyártási számú... termékre a vásárlás (üzembe helyezés) napjától számított 12 hónapig terjedő jótállást vállalunk. A jótállás a fogyasztó törvényből eredő jogait nem érinti és nem korlátozza. Gyártó neve, címe: DEWALT, Richard-Klinger Str. 11., D Idstein/Ts. Importáló neve, címe: Stanley Black & Decker Hungary Kft., 1016 Budapest, Mészáros u. 58/b A vásárlás (üzembe helyezés) napja: hó... nap.... /P.H./ aláírás Jótállási szelvények Igény bejelentés időpontja:... Javításra átvétel időpontja:... Hiba oka:... Javítási mód/dátum.:... Visszaadás időpontja:... A jótállás új határideje:... Szerviz neve:... Munkalapszám: hó... nap... /P.H./ aláírás Igény bejelentés időpontja:... Javításra átvétel időpontja:... Hiba oka:... Javítási mód/dátum.:... Visszaadás időpontja:... A jótállás új határideje:... Szerviz neve:... Munkalapszám: hó... nap... /P.H./ aláírás Igény bejelentés időpontja:... Javításra átvétel időpontja:... Hiba oka:... Javítási mód/dátum.:... Visszaadás időpontja:... A jótállás új határideje:... Szerviz neve:... Munkalapszám: hó... nap... /P.H./ aláírás Levágandó jótállási szelvények Jótállási szelvény Típus:... Gyártási szám:... Eladás kelte: hó...nap Eladó szerv:... /P.H./ aláírás Jótállási szelvény Típus:... Gyártási szám:... Eladás kelte: hó...nap Eladó szerv:... /P.H./ aláírás Jótállási szelvény Típus:... Gyártási szám:... Eladás kelte: hó...nap Eladó szerv:... /P.H./ aláírás 15

16 16

17 17

18 18

19 CZ ZÁRUČNÍ LIST PL KARTA GWARANCYJNA H JÓTÁLLÁSI JEGY SK ZÁRUČNÝ LIST CZ H měsíců hónap 12 PL SK miesięcy mesiacov CZ Výrobní kód Datum prodeje H Gyári szám A vásárlás napja PL Numer seryjny Data sprzedaży SK Číslo série Dátum predaja Razítko prodejny Podpis Pecsét helye Aláírás Stempel Podpis Pečiatka predajne Podpis

20 CZ Adresy servisu Band Servis Klášterského 2 CZ Praha 4 Tel.: Fax: PL Adres serwisu centralnego ERPATECH ul. Bakaliowa Mościska Tel.: Fax: Band Servis K Pasekám 4440 CZ Zlín Tel.: ,1 Fax: SK Adresa servisu Band Servis Paulínska ul. 22 SK Trnava Tel.: Fax: H Black & Decker Központi Garanciális-és Márkaszerviz 1163 Budapest (Sashalom) Thököly út 17. Tel.: Fax: CZ Dokumentace záruční opravy PL Przebieg napraw gwarancyjnych H A garanciális javitás dokumentálása SK Záznamy o záručných opravách CZ Číslo Datum příjmu Datum zakázky Číslo zakázky Závada Razítko Podpis H Sorszám Bejelentés időpontja Javítási időpont Javitási Jótállás új határideje munkalapszám Hiba jelleg oka PL Nr. Data zgłoszenia Data naprawy Nr. zlecenia Przebieg naprawy SK Číslo dodávky Dátum nahlásenia Dátum opravy Číslo objednávky Popis poruchy Pecsét Aláírás Stempel Podpis Pečiatka Podpis 09/12
