DW650 DW650E H

Átírás

1 H DW650 DW650E

2 2

3 3

4 4

5 5

6 TÍPUSÚ SZALAGCSISZOLÓGÉP DW650/DW650E (A FÉMLEMEZBURKOLATTAL EGYÜTT) Műszaki adatok DW650 DW650E Feszültség V Meghajtó teljesítmény W A szalag gyorsasága m/per Csiszolási felület mm 100x x110 A szalag hossza mm A szalag szélessége mm Porfelfogó tasak tasak Súly kg 6,3 6,4 Ebben az utasításban a következő szimbólumok jelennek meg: Baleset- és életveszélyt vagy az ebben az utasításban foglaltak be nem tartása esetében felléphető berendezéskárosodási veszélyt jelez. Áramütés veszélyét jelzi. Tűzveszély. Robbanásveszély. Mázolatcsiszolás A mázolatok csiszolásánál be kell tartani a megfelelő előírásokat. Elsősorban a következő pontokat szükséges fogyelembe venni: 1. Minden esetben, amikor erre alkalom nyílik, porelszívót kell használni. 2. Speciális figyelmet kell szentelni az ólom alapú festékek csiszolására: A munkaterület közelében ne legyenek gyermekek és várandós anyák. Minden személy, aki a munkaterületen mozog, speciális, ólomtartalmú festékek porai és kipárolgásai elleni védőálarcot kell hogy viseljen A munkaterületen tilos enni, inni és dohányozni. 3. A porszemcsék és más mázolóanyagok maradékainak megbízható eltávolítása. Komplett A csomag tartalmaz: 1 szalagcsiszológépet 1 porfelfogó tasakot 1 porelszívó adaptert (nem kötelező felszerelés) 1 csiszolószalagot 1 csiszolókeretet (nem kötelező felszerelés) 1 használati utasítást 1 vázlatrajzot Ellenőrizzék, hogy a berendezések és alkatrészeik károsodás- és hibamentesek. A szállítás közben rongálódás léphet fel. Szakítsanak időt arra, hogy még a berendezés használata előtt figyelmesen elolvassák és megértsék a használati utasítást. Leírás (A rajz) Az Ön csúcsminőségű DEWALT DW650(E) típusú szalagcsiszolója fa-, fatermékek- és műanyagok professzionális megmunkálására lett kifejlesztve. 1. ON/OFF kapcsoló (bekapcsolva/ kikapcsolva) 2. (DW650E) választókorong a fordulatszám szabályozására 3. Biztonsági kapcsoló 4. Feszítőrugó 5. Csiszolószalag 6. Szabályozópecek a szalag beállításához 7. Porfelfogó tasak 8. Porelszívó adapter 9. Kezelőmarkolat 10. Hengertengely 11. Henger 12. Nyomókar Biztonságosság az árambekötés szempontjából Az elektromotor csupán egy feszültségre készült, ezért minden esetben ellenőrizzék, hogy az elektromos áramforrás feszültsége megegyezik-e a berendezés leírásában feltüntetett értékkel. Az Ön DEWALT típusú berendezése az EN szabvány szerinti kétszeres szigeteléssel van ellátva; ezért nincs szükség földelésre. 6

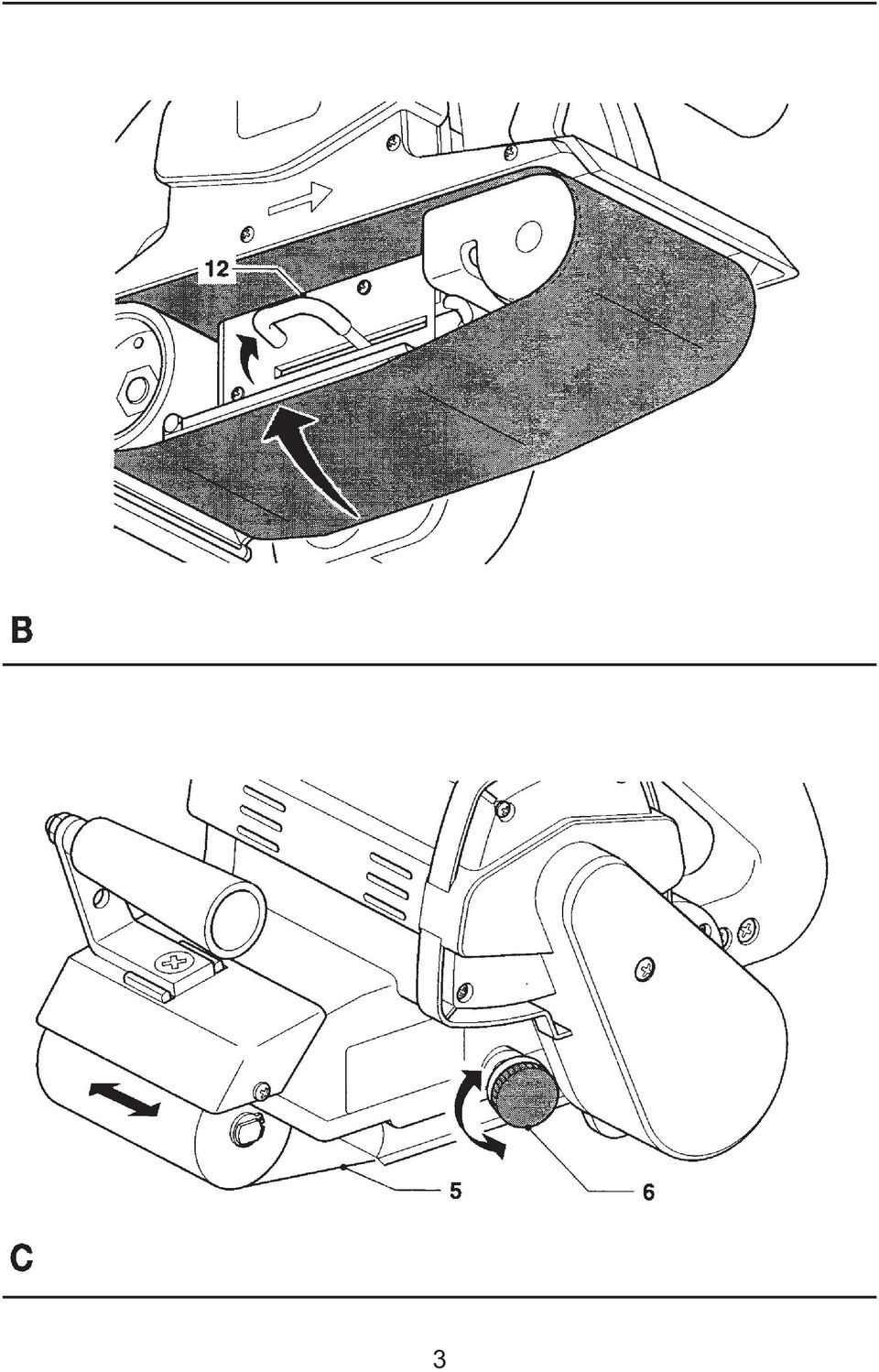

7 Hosszabbító kábel használata Amennyiben szükség van a csiszológép használatakor hosszabbító kábelre, olyat válasszanak, amely megfelel ezen berendezés bemenő teljesítményének (lásd a műszaki paramétereket). A vezető minimális átmérője 1,5 mm 2. Amennyiben tekercsen levő kábelt használnak, a kábelt minden esetben egészen tekerjék le. Tartsák be a következő táblázatban foglaltakat. Kábelméret (mm 2 ) Kábel teljesítmény (Amper) 0,75 6 1, , , ,00 25 Kábel hossz (m) 7, Volt Amper Kábel teljesítmény (Amper) , ,1-3, ,5-5, ,1-7, ,1-12, ,1-20, Összeszerelés és beállítás A berendezést mindig kapcsolják le az áramforrásról, mielőtt elvégeznék az összeszerelést és a beállítást. A csiszolószalag cseréje és beállítása (B & C ábra) Az Ön szalagcsiszológépe 100 x 570 mm-es csiszolószalaggal dolgozik. A berendezést fektessék az oldalára úgy, hogy a nyomókar (12) felül legyen. A nyomókart (12) utána húzzák fel jobbra. Vegyék le a csiszolószalagot (5). Helyezzék el az új csiszolószalagot és győződjenek meg arról, hogy a szalag belső oldalán lévő nyilacska ugyanabba az irányba mutat-e, mint a gépen található jelzés, és a henger ugyanazon az oldalán helyezkedik-e el. A nyomókart nyomják vissza eredeti helyzetébe. Kapcsolják be a gépet (ON) és forgassák addig a szabályozópecket, amíg a szalag nem lesz a henger (11) közepére szabályozva. A csiszolószalagnak soha nem lehet kinyúlása! A csiszolófelület külső szélét kell fednie. DW650E A fordulatszámok beállítása a szabályozó koronggal (D ábra) A fordulatszámbeállító korongot (2) forgassák a kívánt helyzetig. Minél magasabb a szám, annál gyorsabb a szalag mozgása. DW650(E)K a csiszolókeret (DE6500) rögzítése, eltávolítása és beállítása (A & E ábra) Távolítsák el a csiszolószalagot. A csiszolókeretből (14) vegyék ki az elülső forgattyútengelyt (13). A forgattyútengelyt nyomják be a csiszolófelületnél található félkör alakú csatlakozóba, ahol rögzítő rugó (4) tartja majd. A csiszolókeretre csavarokkal (16) és alátétekkel (17) rögzítsék a védőburkolatot (15). 7

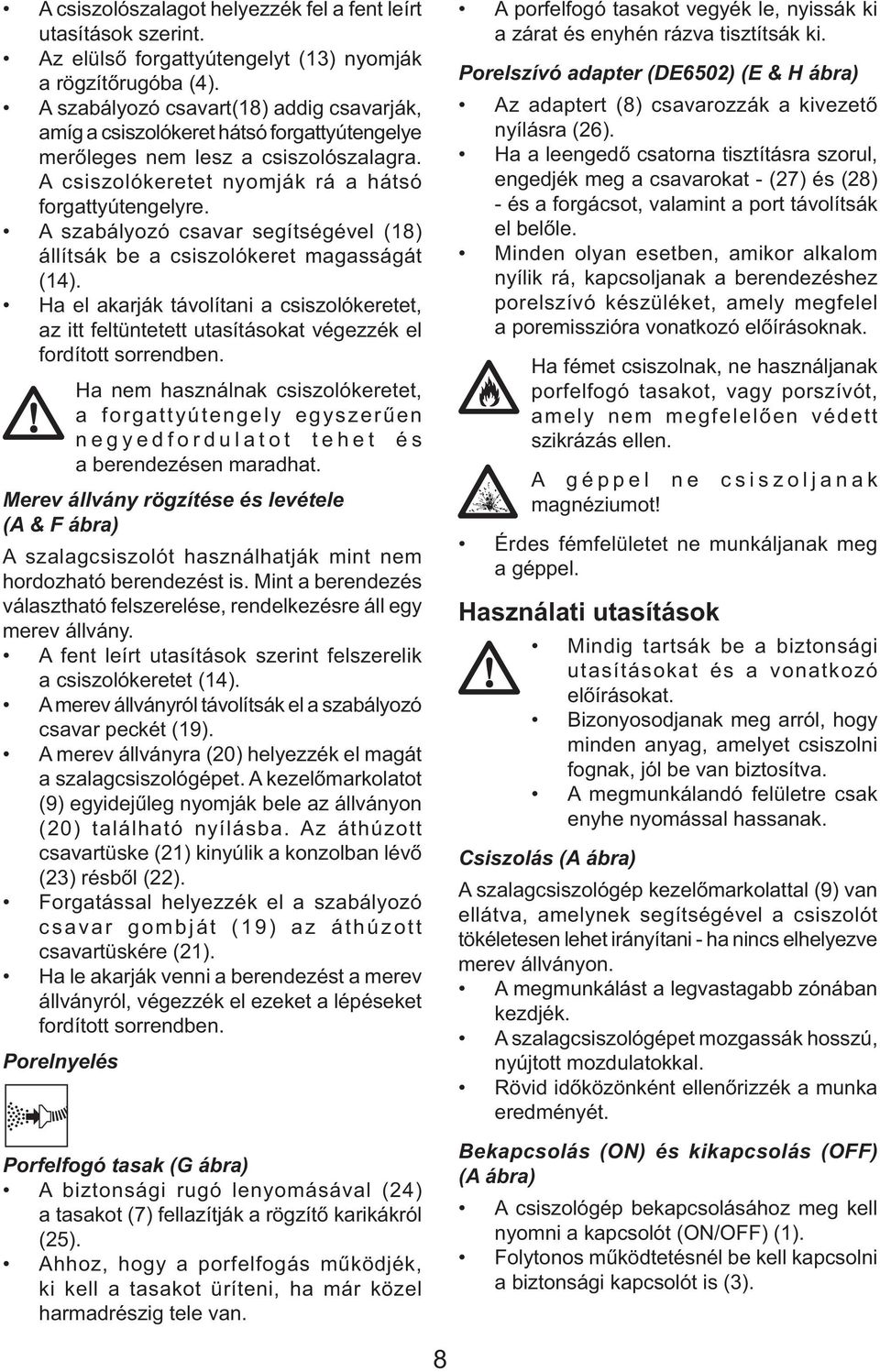

8 A csiszolószalagot helyezzék fel a fent leírt utasítások szerint. Az elülső forgattyútengelyt (13) nyomják a rögzítőrugóba (4). A szabályozó csavart(18) addig csavarják, amíg a csiszolókeret hátsó forgattyútengelye merőleges nem lesz a csiszolószalagra. A csiszolókeretet nyomják rá a hátsó forgattyútengelyre. A szabályozó csavar segítségével (18) állítsák be a csiszolókeret magasságát (14). Ha el akarják távolítani a csiszolókeretet, az itt feltüntetett utasításokat végezzék el fordított sorrendben. Ha nem használnak csiszolókeretet, a forgattyútengely egyszerűen negyedfordulatot tehet és a berendezésen maradhat. Merev állvány rögzítése és levétele (A & F ábra) A szalagcsiszolót használhatják mint nem hordozható berendezést is. Mint a berendezés választható felszerelése, rendelkezésre áll egy merev állvány. A fent leírt utasítások szerint felszerelik a csiszolókeretet (14). A merev állványról távolítsák el a szabályozó csavar peckét (19). A merev állványra (20) helyezzék el magát a szalagcsiszológépet. A kezelőmarkolatot (9) egyidejűleg nyomják bele az állványon (20) található nyílásba. Az áthúzott csavartüske (21) kinyúlik a konzolban lévő (23) résből (22). Forgatással helyezzék el a szabályozó csavar gombját (19) az áthúzott csavartüskére (21). Ha le akarják venni a berendezést a merev állványról, végezzék el ezeket a lépéseket fordított sorrendben. Porelnyelés Porfelfogó tasak (G ábra) A biztonsági rugó lenyomásával (24) a tasakot (7) fellazítják a rögzítő karikákról (25). Ahhoz, hogy a porfelfogás működjék, ki kell a tasakot üríteni, ha már közel harmadrészig tele van. A porfelfogó tasakot vegyék le, nyissák ki a zárat és enyhén rázva tisztítsák ki. Porelszívó adapter (DE6502) (E & H ábra) Az adaptert (8) csavarozzák a kivezető nyílásra (26). Ha a leengedő csatorna tisztításra szorul, engedjék meg a csavarokat - (27) és (28) - és a forgácsot, valamint a port távolítsák el belőle. Minden olyan esetben, amikor alkalom nyílik rá, kapcsoljanak a berendezéshez porelszívó készüléket, amely megfelel a poremisszióra vonatkozó előírásoknak. Ha fémet csiszolnak, ne használjanak porfelfogó tasakot, vagy porszívót, amely nem megfelelően védett szikrázás ellen. A géppel ne csiszoljanak magnéziumot! Érdes fémfelületet ne munkáljanak meg a géppel. Használati utasítások Mindig tartsák be a biztonsági utasításokat és a vonatkozó előírásokat. Bizonyosodjanak meg arról, hogy minden anyag, amelyet csiszolni fognak, jól be van biztosítva. A megmunkálandó felületre csak enyhe nyomással hassanak. Csiszolás (A ábra) A szalagcsiszológép kezelőmarkolattal (9) van ellátva, amelynek segítségével a csiszolót tökéletesen lehet irányítani - ha nincs elhelyezve merev állványon. A megmunkálást a legvastagabb zónában kezdjék. A szalagcsiszológépet mozgassák hosszú, nyújtott mozdulatokkal. Rövid időközönként ellenőrizzék a munka eredményét. Bekapcsolás (ON) és kikapcsolás (OFF) (A ábra) A csiszológép bekapcsolásához meg kell nyomni a kapcsolót (ON/OFF) (1). Folytonos működtetésnél be kell kapcsolni a biztonsági kapcsolót is (3). 8

9 A gép leállításához röviden nyomja meg a kapcsolót és engedje el. A gépet kapcsolja ki (OFF) minden esetben, ha a munkával végez, és azelőtt is, mielőtt lekapcsolná az áramforrásról. Az Ön eladója részletesen tájokoztathatja a csiszolószalagokról. Karbantartás Az Ön DEWALT típusú fogyasztója úgy lett kifejlesztve, hogy hosszútávon minimális karbantartási munkálatok nélkül működjön. A működésével kapcsolatos megelégedettség a rendszeres tisztításon és azon múlik, mennyi gondot fordítanak a gépre. begyűjtéséről, helyhatósági hulladéklerakó helyeken vagy a kereskedők által új termék megvásárlásakor. DEWALT termékeire az élettartamuk lejártával visszavételi lehetőséget kínál. Ez a szolgáltatás ingyenes. Ha igénybe veszi ezt a szolgáltatást, kérjük, juttassa el készülékét a legközelebbi DEWALT szervizbe, melyekről a Magyarországi Képviseletnél érdeklődhet. A szervizzel kapcsolatosan a következő Internet oldalon is felvilágosítást kaphat: com. EU-TANÚSÍTÁS Kenés Ez a villanyfogyasztó készülék nem igényel semmiféle utólagos kenést. Tisztítás A szellőzőnyílásokat tartsák szabadon és a motorházat rendszeresen tisztítsák meg puha textíliával. A hulladékgyűjtő tasakot redszeresen ürítsék ki vagy tisztítsák meg a porelszívó adapterét. Környezetvédelem Elkülönített begyűjtés. Ezt a készüléket el kell különíteni a normál háztartási hulladéktól. Egy napon, mikor készüléke eléri technikai élettartamának végét, vagy nincs további szüksége rá, gondoljon a környezetvédelemre. A terméket a normál háztartási hulladéktól elkülönítve kell megsemmisíteni. Az elhasználódott termékek csomagolások elkülönített begyűjtése lehetővé teszi, ezek újrahasznosítását. Újrahasznosított vagy újra feldolgozott anyagok segítségével a környezetszennyezés, illetve a nyersanyagok iránti igény nagymértékben csökkenthető. A helyi előírások rendelkezhetnek az elektromos készülékek háztartási hulladéktól elkülönített DW650 / DW650E típusú elektromos szerszámok megfelelnek a 89/392/EEC, 89/336/EEC, EN55014, 73/23/ EEC, EN55104, EN60335 szabványoknak. feszültség meghajtó teljesítmény a szalag gyorsasága csiszolási felület a szalag hossza a szalag szélessége súly 230 V 1010/1100 W m/per 100 x 110 mm 560 mm 100 mm 6,3/6,4 kg Műszaki és Termékfejlesztési Igazgató Horst Großmann DEWALT, Richard-Klinger-Straße 11 D-65510, Idstein, Németország 9

10 Általános biztonsági előírások Vigyázat! Az elektromos szerszámok használatánál be kell tartani a következő biztonsági előírásokat, hogy megelőzzük az áramütéses baleseteket, tűzveszélyt és más baleseteket. Ezen berendezések használata előtt figyelmesen olvassák el az összes utasítást és biztosítsák betartásukat. A biztonságos munka érdekében: 85 db-t (A) meghaladó akusztikai nyomás esetében fülvédő használatát ajánljuk. Munkaterületüket tartsák tisztán. A munkaterületen lévő rendetlenség fokozza a balesetveszélyt. Vigyázzon a munkakörnyezetre. Az elektromos szerszámokat ne hagyja megázni. Ne használja ezeket nedves, vizes és robbanékony környezetben. Vigyázzon a kielégítő megvilágításra. Védekezzen az áramütés ellen. Ne érintsen földelt tárgyakat, mint pl.: csövezetet, fűtőtesteket, kazánokat, hűtőket, stb. Védje az elektromos szerszámokat a gyermekektől. Senkit ne engedjen hozzányúlni az elektromos szerszámokoz, vagy a csatlakozó kábelekhez. Illetékteleneket ne engedjen a munkaterületre. A használaton kívüli szerszámokat helyezze biztonságos helyre. A nem használt szerszámokat tartsa száraz, zárható helyen, ahol nem férhetnek hozzá gyermekek. Az elektromos szerszámokat ne terhelje túl. Legjobban és legbiztonságosabban az ajánlott munkaterjedelemben lehet dolgozni. Megfelelő elektromos szerszámokat használjon. Ne használjon túl gyenge szerszámot nehéz munkára. Az elektromos szerszámokat csak a megadott munkákra és célokra használja. Pl.: ne használjon kézi körfűrészt fakivágásra, vagy ágmetszésre. Használjon védőszemüveget. Poros munkákhoz használjon arcvédő maszkot. Alkalmas munkaruhát használjon. Ne hordjon bő öltözetet, sem divatcikkeket vagy ékszereket, ugyanis az elektromos szerszámok mozgó alkatrészei elkaphatják ezeket. Külső munkálatokhoz gumikesztyű és csúszásgátló talpú cipő használatát ajánljuk. Ha hosszabb a haja, hordjon hajhálót. A vezetőkábelt más célokra ne használja. Soha ne hordja az elektromos szerszámot a vezető kábelen, és ne használja a kábelt a villás dugó kihúzására sem. A vezetőkábelt védje a hőtől, olajtól, zsiradékoktól és az éles felületektől. Bitosítsa be a megmunkált tárgyat. A tárgyak beszorításához használjon befogó berendezéseket, szorítóvasakat vagy csavarbakot. Sokkal biztonságosabb, mint a kézben tartás, és közben mindkét kezével működtetheti a szerszámot. Vigyázzon a munkaközbeni egyenes testtar-tásra. Kerülje az abnormális testtartásokat. Bizto- sítsa a munkafolyamat egész idejére a bitonságos testtartást és az egyensúlyt. Elektromos szerszámai gondos karbantartást igényelnek. A berendezéseket őrizze tisztán és élesen. Ez a feltétele a pontos és biztonságos munká- nak. Tartsa be a karbantartásra és az alkatrészcse- rére vonatkozó előírásokat. A berendezés legyen tiszta, a szellőzőnyílások szabadok. A motorba ide- gen tárgyak nem kerülhetnek. Rendszeresen elle- nőrizze a vezetőkábelt és a villás dugókat. Ameny-nyiben megrongálódtak, azonnal cseréltesse ki szakemberrel. Rendszeresen ellenőrizze a hosz-szabbítókábelt, és ha hibát észlel, a kábelt cserélje ki. A markolatokat tartsa szárazon és tisztán, védje az olajoktól és zsiradékoktól. Húzza ki a vezetőkábelt a csatlakozóból. A munka elvégzése után, a karbantartás és a berendezések, valamint bármely alkatrész -pl.: fűrészkorongok, fúrók, kések - cseréje előtt. Külső munkákhoz külső hosszabbítókábelt hasz- náljon. Szabadtéri munkákhoz erre rendeltetett és rendesen megjelölt hosszabbítókábelt használjon. Ne hagyjon semmiféle szerelési kulcsot és szerszámot a szerszámban. A startolás előtt győződjön meg arról, hogy az elektromos szerszám rotációs részeiből el lettek távolítva a szorító és beszerelési szerszámok. 10

11 Akadályozza meg az akaratlan startolást. Egyik elektromos szerszámot se vigye át más munkaterületre a kapcsológomb lenyomása közben. Bizonyosodjon meg arról, hogy az áramforrásra való kötés előtt a berendezés ki van kapcsolva. Mindig legyen figyelmes. Figyeljen mindig arra, amivel foglalkozik. Gondosan dolgozzon. Ne használja az elektromos szerszámokat, ha nem tud összpontosítani, vagy fáradt. Kapcsolja be a porelszívót. Amennyiben a berendezés porelszívóval, vagy csatlakozási hellyel porelszívó berendezés csatlakoztatására, van ellátva, győződjön meg arról, rendben van-e a csatlakozás és működik-e a berendezés. Ellenőrizze, hogy az elektromos szerszámon nincs-e rongálódás. Minden újonnani használat előtt ellenőrizze a védőburkolatokat és minden enyhén megrongált résznél győződjön meg arról, hogy működésképes-e. Minden mozgó részt, amely befolyásolhatja az elektromos szerszám helyes működését, ellenőrizzen. A meghibásodott részeket és védőburkolatokat gondosan meg kell javítani, vagy ki kell cserélni jogosított DEWALT javítóműhelyekben. Ne használjon olyan elektromos szerszámot, amit nem lehet kapcsolóval be- és kikapcsolni. Vigyázat! Saját biztonsága érdekében csak olyan alkatrészeket és kiegészítő felszereléseket hasz- náljon, amelyek fel vannak tüntetve a DEWALT katalógusban vagy a használati utasításban. Más felszerelések használata, amelyek nem szerepelnek a DEWALT katalógusban vagy a használati utasításban, csökkentik a munkabiztonságot. Esetleges javításokkal jogosított DEWALT szervizhez forduljon. Ez az elektromos berendezés megfelel az érvényes biztonsági előírásoknak. Az összes javítást szakképzett szakemberek kell elvégezniük eredeti pótalkatrészek felhasználásával. Ez azt jelenti, hogy két, egymástól független szigetelőréteg védi Önt attól, hogy érintkezésbe kerüljön a berendezés fém részeivel, amelyek áramvezetők. Ezt úgy értük el, hogy a berendezés elektromos és mechanikus részei közé szigetelő-akadályt helyeztünk. Így ez a kettős szigetelés maximális védelmet nyújt a villanyáram ellen. Elavult elektromos szerszám és a környezetvédelem Ha eljön az a nap, amikor már nem tudja olyan intenzíven kihasználni az elektromos szerszámot, kérjük, gondoljon a környezetvédelemre. Az áramfogyasztó nem tartozik a normális háztartási hulladék közé, és az egyes komponenseit környezetkímélő módon kell feldolgozni. A részletekről kérjenek tájékoztatást a legközelebbi DEWALT szervizben. Ezeket a biztonsági előírásokat meg kell őriznie! Dupla szigetelés Ez az elektromos szerszám a EN szab-ványnak megfelelően telesen szigetelt. 11

12 DEWALT GARANCIÁLIS FELTÉTELEK Gratulálunk Önnek az értékes DEWALT készülék megvásárlásához. Termékeinkre 12 hónapos garanciát biztosítunk. 30 napos cseregarancia Amennyiben egy DEWALT termék a vásárlásától számított 30 napon belül meghibá-sodik és a DEWALT szakszerviz a javításra átadott készülék meghibásodását garanciális esetként elismeri, úgy a terméket rövid időn belül megjavítjuk, illetve újra cseréljük. 12 hónapos ingyen szerviz Magában foglalja a készülék ingyenes ellenőrzését, de az elkopott alkatrészek ellenértékét meg kell téríteni. A jótállás a fogyasztó törvényből eredő jogait nem érinti. 1. A DEWALT kötelezettséget vállal arra, hogy a garanciális javításokat a 49/2003. (VII. 30.) GKM és a 151/2003 (IX.22.) sz. magyar Korm. Rend. szerint végzi. a./ A fogyasztó jótállási igényét a jótállási jeggyel érvényesítheti, ezért azt őrizze meg. b./ Vásárláskor az eladónak a ga-ranciakártyán fel kell tüntetnie a vá-sárlás időpontját, a termék típusát vagy termékkódját, a kereskedés nevét, címét pedig a jótállási jegyre rá kell bélyegezni. Ennek alapján szerez jogosultságot a vevő a garancia időn belüli ingyenes garanciális javításra. c./ Jótállási javítást csak érvényes jótállási jegy alapján végezhetnek a kijelölt szervizek. d./ A jótállási jegyen történt bármi-lyen javítás, törlés vagy átírás, valótlan adatok bejegyzése, a jótál-lási jegy érvénytelenségét vonja ma-ga után. e./ Elveszett jótállási jegyet csak a vásárlási számla felmutatásával, térítés ellenében tudunk pótolni! f./ A jótállási jegy szabálytalan kiál-lítása vagy a fogyasztó részére tör-ténő átadásának elmaradása nem érinti a jótállási kötelezettségvállalás érvényességét. 2. Nem terjed ki a garancia: a./ Ha a hiba rendeltetésellenes használat, átalakítás, szakszerűtlen kezelés, helytelen tárolás, elemi kár vagy egyéb, vásárlás után keletkezett okból következett be. /A rendeltetésellenes használat elkerülése céljából a termékhez magyar nyelvű vásárlói tájékoztatót mellékelünk és kérjük, hogy az abban foglaltakat saját érdekében tartsa be!/ b./ Azon alkatrészekre, amelyeknél a meghibásodás garanciaidőn belül a helyes kezelés, karbantartás szerinti rendeltetésszerű üzemeltetés mellett az alkatrészek természetes elhasz-nálódása, kopása következtében állt elő. /ezek a következők: megmunkáló szerszámok pl. vágószerszám, fűrész-lánc, fűrészlap, gyalukés stb. továbbá: meghajtószíj, csapágy, szénkefe, csillagkerék kpl. / c./ A készülék túlterhelése miatt je-lentkező hibákra, amelyek a hajtómű meghibásodásához, vagy egyéb ebből adódó károkhoz vezetnek. d./ A termék nem hivatalos DEWALT szervizben történt javításából eredő hibákra. e./ Az olyan károsodásokra, amelyek nem eredeti DEWALT kiegészítő ké-szülékek és tartozékok használatából adódnak. 3. A fogyasztó a kijavítás iránti igényét a forgalmazónál, illetve a jótállási jegyen feltüntetett javító- szolgálatnál érvényesítheti. Garanciális javításnál az oda- és visszaszállítás igazolt költségét a leggazdaságosabban igénybevehető szállítási mód -hivatalosan rögzített díjszabásánakmegfelelően a szer-vizállomás téríti /A rövid javítási határidő érdekében kérjük a készüléket postán (por-tósan) közvetlenül a Márkaszervizbe küldeni!/ -Meghosszabbodik a jótállási idő a kijavítási idő azon részével, amely a-latt a fogyasztó a terméket nem tudta rendeltetésszerűen használni. -A jótállási és szavatossági jogok érvényesíthetőségének határidején belül a terméknek vagy jelentősebb részének kicserélése (kijavítása) e-setén a kicserélt (kijavított) termékre (termékrészre) 12 hónap jótállást biz-tosítunk. Ezek a következők: motor illetve állórész, forgórész, elek-tronika. 4. Garanciális javítás esetén a szerviznek a garanciakártyán az alábbi adatokat kell feltüntetnie: A garanciális igény bejelen-tésének dátumát, a hiba rövid leírását, a javítás módját és idő-tartamát, a készülék visszaadásának időpontját, javítás időtartamával meg-hosszabbított új garanciaidőt 5. Arra törekszünk, hogy szerviz-hálózatunkon keresztül kiváló ja-vítószolgáltatást, zökkenőmentes al-katrészellátást, és széles tartozék-palettát biztosítsunk. 6. A fogyasztót a Polgári Törvénykönyvről szóló évi IV. törvény aiban, valamint a 49/2003. (VII. 30.) GKM rendeletben meghatározott jogok illetik meg. Gyártó: DEWALT Richard-Klinger Str. 11. D Idstein/Ts. Importőr/Forgalmazó: Erfaker Kft Budapest Késmárk u. 9. zst

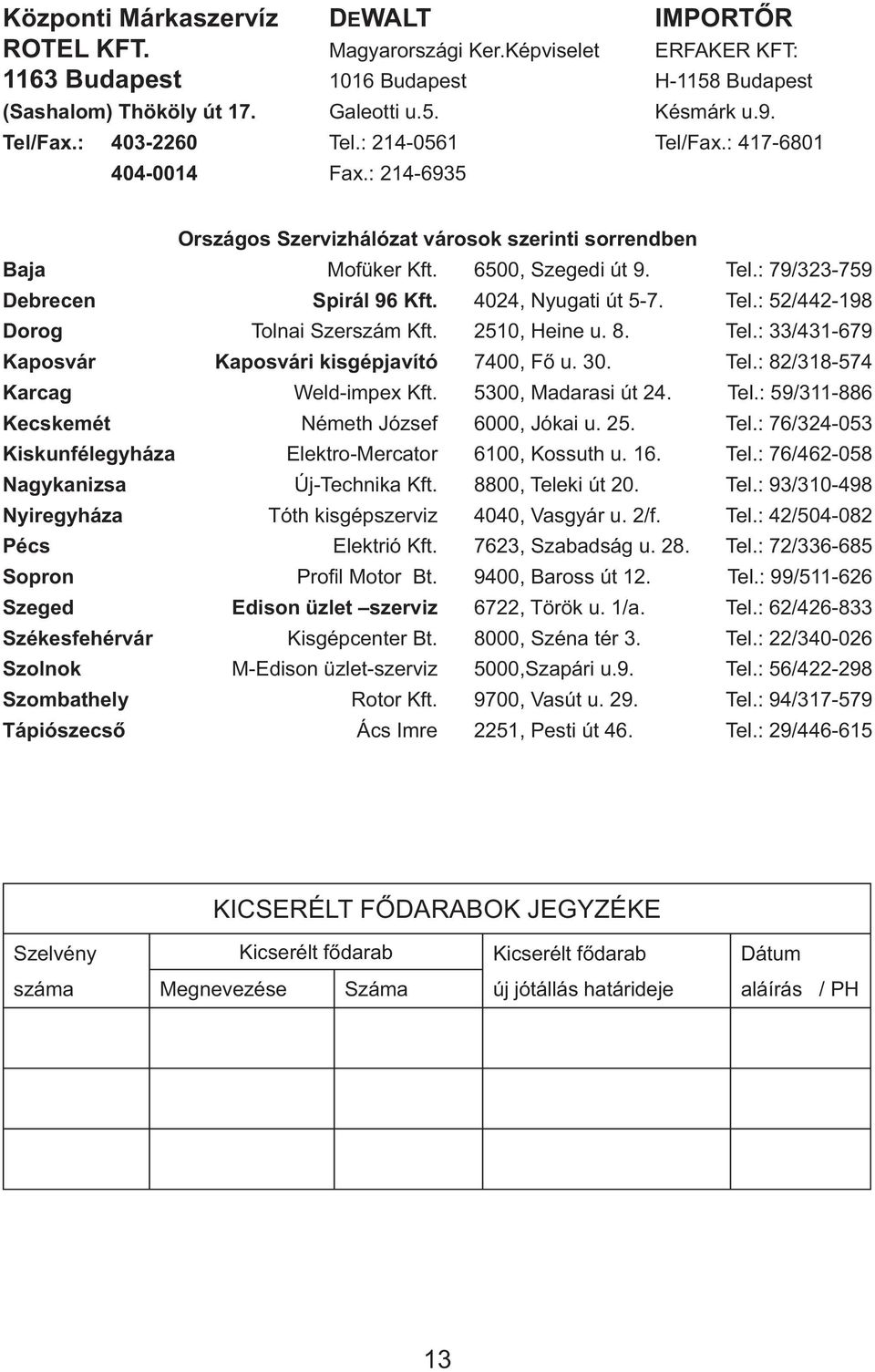

13 Központi Márkaszervíz DEWALT IMPORTŐR ROTEL KFT. Magyarországi Ker.Képviselet ERFAKER KFT: 1163 Budapest 1016 Budapest H-1158 Budapest (Sashalom) Thököly út 17. Galeotti u.5. Késmárk u.9. Tel/Fax.: Tel.: Tel/Fax.: Fax.: Országos Szervizhálózat városok szerinti sorrendben Baja Mofüker Kft. 6500, Szegedi út 9. Tel.: 79/ Debrecen Spirál 96 Kft. 4024, Nyugati út 5-7. Tel.: 52/ Dorog Tolnai Szerszám Kft. 2510, Heine u. 8. Tel.: 33/ Kaposvár Kaposvári kisgépjavító 7400, Fő u. 30. Tel.: 82/ Karcag Weld-impex Kft. 5300, Madarasi út 24. Tel.: 59/ Kecskemét Németh József 6000, Jókai u. 25. Tel.: 76/ Kiskunfélegyháza Elektro-Mercator 6100, Kossuth u. 16. Tel.: 76/ Nagykanizsa Új-Technika Kft. 8800, Teleki út 20. Tel.: 93/ Nyiregyháza Tóth kisgépszerviz 4040, Vasgyár u. 2/f. Tel.: 42/ Pécs Elektrió Kft. 7623, Szabadság u. 28. Tel.: 72/ Sopron Profil Motor Bt. 9400, Baross út 12. Tel.: 99/ Szeged Edison üzlet szerviz 6722, Török u. 1/a. Tel.: 62/ Székesfehérvár Kisgépcenter Bt. 8000, Széna tér 3. Tel.: 22/ Szolnok M-Edison üzlet-szerviz 5000,Szapári u.9. Tel.: 56/ Szombathely Rotor Kft. 9700, Vasút u. 29. Tel.: 94/ Tápiószecső Ács Imre 2251, Pesti út 46. Tel.: 29/ KICSERÉLT FŐDARABOK JEGYZÉKE Szelvény Kicserélt fődarab Kicserélt fődarab Dátum száma Megnevezése Száma új jótállás határideje aláírás / PH 13

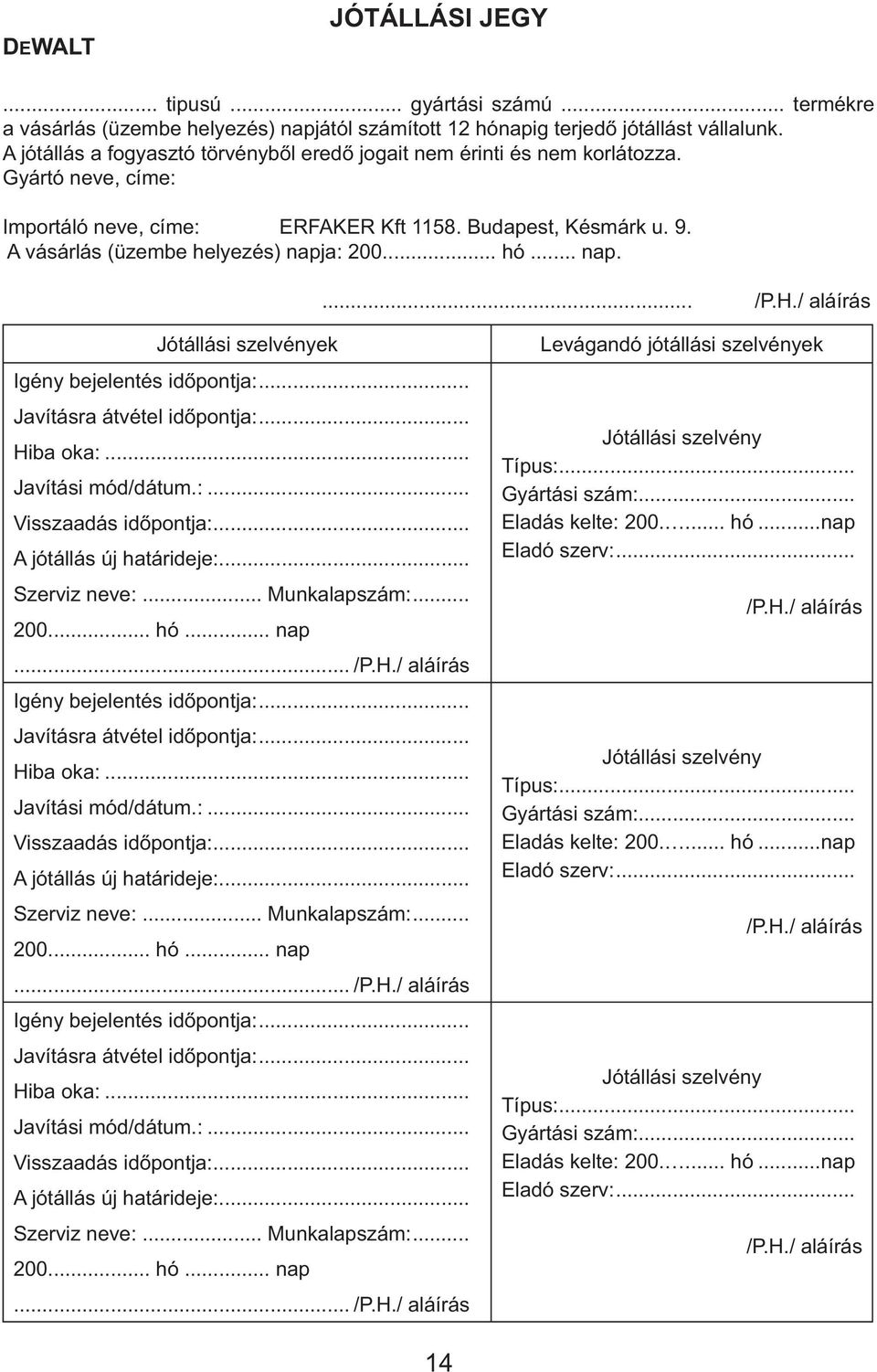

14 DEWALT JÓTÁLLÁSI JEGY... tipusú... gyártási számú... termékre a vásárlás (üzembe helyezés) napjától számított 12 hónapig terjedő jótállást vállalunk. A jótállás a fogyasztó törvényből eredő jogait nem érinti és nem korlátozza. Gyártó neve, címe: Importáló neve, címe: ERFAKER Kft Budapest, Késmárk u. 9. A vásárlás (üzembe helyezés) napja: hó... nap.... /P.H./ aláírás Jótállási szelvények Igény bejelentés időpontja:... Javításra átvétel időpontja:... Hiba oka:... Javítási mód/dátum.:... Visszaadás időpontja:... A jótállás új határideje:... Szerviz neve:... Munkalapszám: hó... nap... /P.H./ aláírás Igény bejelentés időpontja:... Javításra átvétel időpontja:... Hiba oka:... Javítási mód/dátum.:... Visszaadás időpontja:... A jótállás új határideje:... Szerviz neve:... Munkalapszám: hó... nap... /P.H./ aláírás Igény bejelentés időpontja:... Javításra átvétel időpontja:... Hiba oka:... Javítási mód/dátum.:... Visszaadás időpontja:... A jótállás új határideje:... Szerviz neve:... Munkalapszám: hó... nap... /P.H./ aláírás Levágandó jótállási szelvények Jótállási szelvény Típus:... Gyártási szám:... Eladás kelte: hó...nap Eladó szerv:... /P.H./ aláírás Jótállási szelvény Típus:... Gyártási szám:... Eladás kelte: hó...nap Eladó szerv:... /P.H./ aláírás Jótállási szelvény Típus:... Gyártási szám:... Eladás kelte: hó...nap Eladó szerv:... /P.H./ aláírás 14

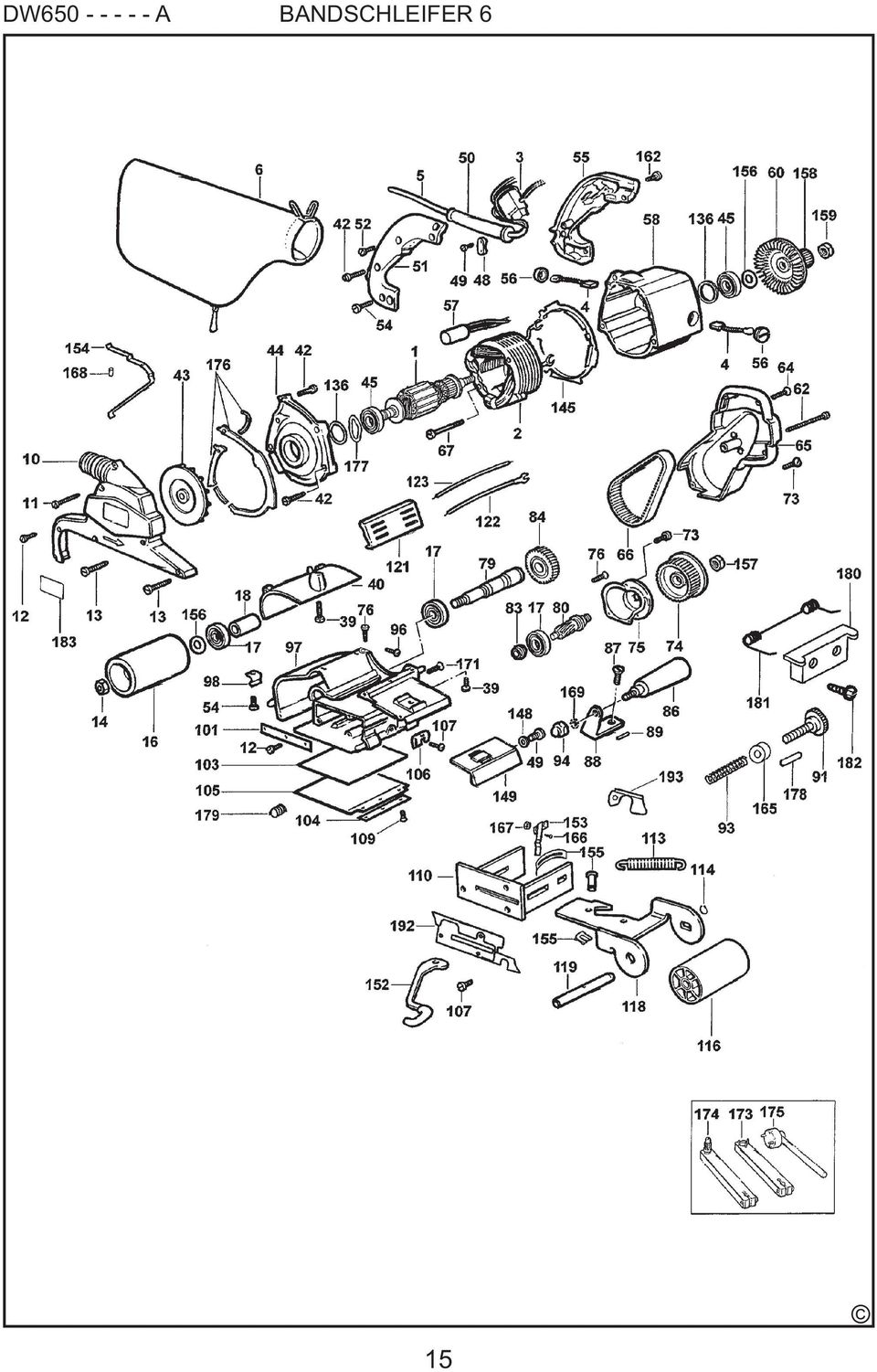

15 DW A BANDSCHLEIFER 6 15

16 DW650E A BANDSCHLEIFER 6 16

17 17

18 18

19 CZ ZÁRUČNÍ LIST PL KARTA GWARANCYJNA H JÓTÁLLÁSI JEGY SK ZÁRUČNÝ LIST CZ H měsíců hónap 12 PL SK miesiący mesiacov CZ Výrobní kód Datum prodeje H Gyári szám A vásárlás napja PL Numer seryjny Data sprzedaży SK Číslo série Dátum predaja Razítko prodejny Podpis Pecsét helye Aláírás Stempel Podpis Pečiatka predajne Podpis

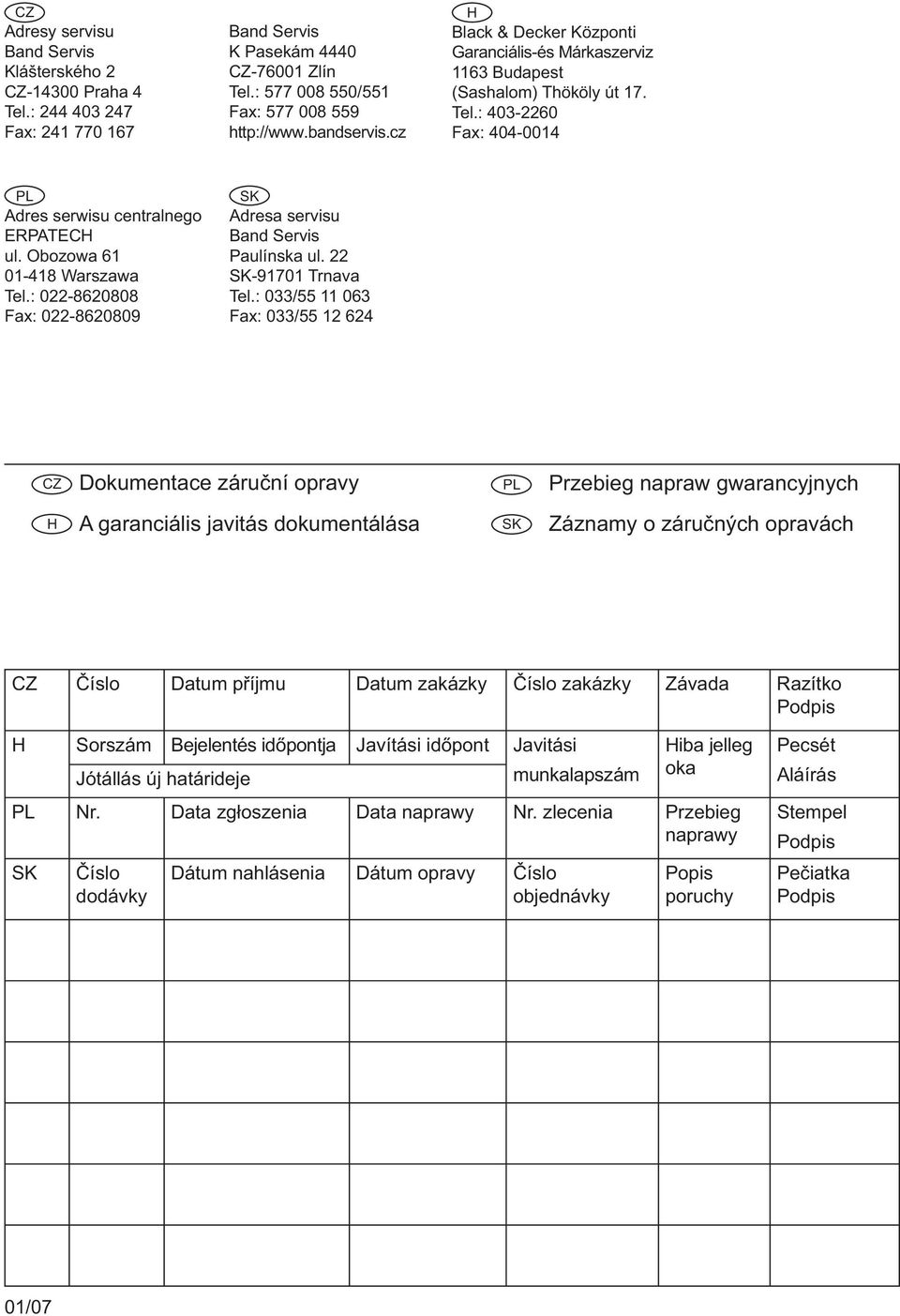

20 CZ Adresy servisu Band Servis Klášterského 2 CZ Praha 4 Tel.: Fax: Band Servis K Pasekám 4440 CZ Zlín Tel.: /551 Fax: H Black & Decker Központi Garanciális-és Márkaszerviz 1163 Budapest (Sashalom) Thököly út 17. Tel.: Fax: PL Adres serwisu centralnego ERPATECH ul. Obozowa Warszawa Tel.: Fax: SK Adresa servisu Band Servis Paulínska ul. 22 SK Trnava Tel.: 033/ Fax: 033/ CZ Dokumentace záruční opravy PL Przebieg napraw gwarancyjnych H A garanciális javitás dokumentálása SK Záznamy o záručných opravách CZ Číslo Datum příjmu Datum zakázky Číslo zakázky Závada Razítko Podpis H Sorszám Bejelentés időpontja Javítási időpont Javitási Jótállás új határideje munkalapszám Hiba jelleg oka PL Nr. Data zgłoszenia Data naprawy Nr. zlecenia Przebieg naprawy SK Číslo dodávky Dátum nahlásenia Dátum opravy Číslo objednávky Popis poruchy Pecsét Aláírás Stempel Podpis Pečiatka Podpis 01/07
