1 Készült a MÁV Szolgáltató Központ Zrt. OKTATÁSI SEGÉDLET A Magyar Államvasutak Zrt. F. 1. sz. JELZÉSI UTASÍTÁS 3. számú módosításának F. 2. sz. FORGALMI UTASÍTÁS 4. számú módosításának F.2. sz. FORGALMI UTASÍTÁS FÜGGELÉKEI 3. számú módosításának Vasúti munkavezető, Vonalgondozó vizsgával rendelkezők részére a évben bevezetendő változásairól

2 A szervezeti változások miatti módosítások, továbbá a módosított vagy megszűnő kifejezések felsorolása Régi elnevezés vagy megszűnő kifejezés pályagazdálkodási hálózati gépészeti főirányítóval pályavasúti üzletág MÁV Zrt. Pályavasúti Területi Központ Forgalmi Osztálya Forgalmi Főosztály PL Főosztály Pályavasúti Területi Központ Pályafenntartási Alosztály PML mérnöki szakasz Szolgálati menetrendkönyv Menetigazolvány, Menetlevél vezetőállás a küldönc és az ő szerepe mentesítő vonat A Tehervonati Közlekedési Rend (TKR) Új elnevezés pályafenntartási menetvonal tulajdonos vasútvállalat(ok) operatív kapcsolattartójával pályahálózat működtető pályahálózat működtető pályahálózat működtető területi forgalmi szolgálati felsőbbsége pályahálózat működtető központi forgalmi szolgálati felsőbbség pályahálózat működtető központi pályafenntartási szolgálati felsőbbsége a pályahálózat működtető területi pályafenntartási szolgálati felsőbbsége pályafenntartási szakaszmérnökség Szolgálati menetrend Menetokmány vezetőfülke Az Elegyrendezési és továbbítási rend 2

3 OKTATÁSI SEGÉDLET A Magyar Államvasutak Zrt. F. 1. sz. JELZÉSI UTASÍTÁS a évben bevezetendő változásairól 3

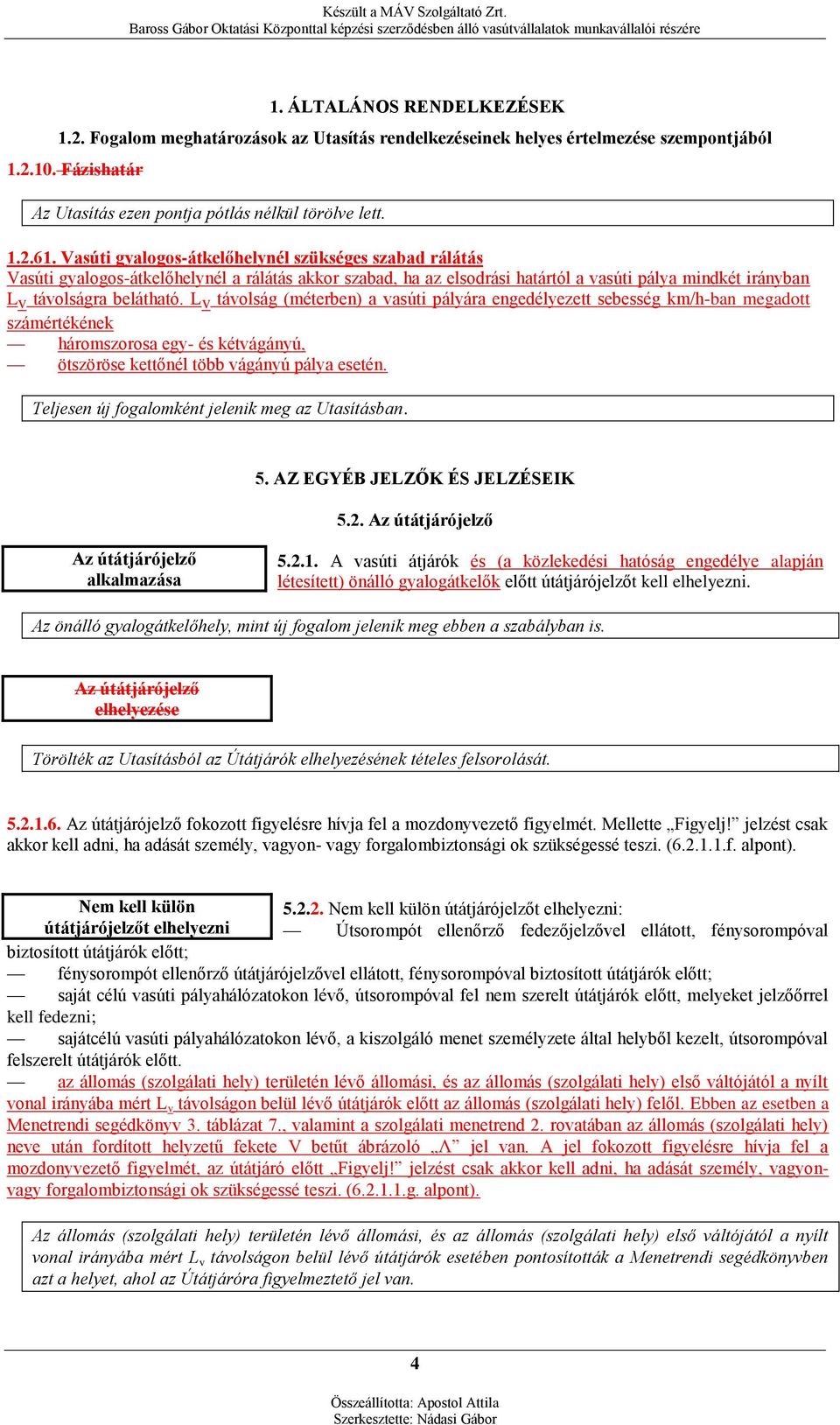

4 1. ÁLTALÁNOS RENDELKEZÉSEK 1.2. Fogalom meghatározások az Utasítás rendelkezéseinek helyes értelmezése szempontjából Fázishatár Az Utasítás ezen pontja pótlás nélkül törölve lett Vasúti gyalogos-átkelőhelynél szükséges szabad rálátás Vasúti gyalogos-átkelőhelynél a rálátás akkor szabad, ha az elsodrási határtól a vasúti pálya mindkét irányban Lv távolságra belátható. Lv távolság (méterben) a vasúti pályára engedélyezett sebesség km/h-ban megadott számértékének háromszorosa egy- és kétvágányú, ötszöröse kettőnél több vágányú pálya esetén. Teljesen új fogalomként jelenik meg az Utasításban. 5. AZ EGYÉB JELZŐK ÉS JELZÉSEIK 5.2. Az útátjárójelző Az útátjárójelző alkalmazása A vasúti átjárók és (a közlekedési hatóság engedélye alapján létesített) önálló gyalogátkelők előtt útátjárójelzőt kell elhelyezni. Az önálló gyalogátkelőhely, mint új fogalom jelenik meg ebben a szabályban is. Az útátjárójelző elhelyezése Törölték az Utasításból az Útátjárók elhelyezésének tételes felsorolását Az útátjárójelző fokozott figyelésre hívja fel a mozdonyvezető figyelmét. Mellette Figyelj! jelzést csak akkor kell adni, ha adását személy, vagyon- vagy forgalombiztonsági ok szükségessé teszi. ( f. alpont). Nem kell külön Nem kell külön útátjárójelzőt elhelyezni: útátjárójelzőt elhelyezni Útsorompót ellenőrző fedezőjelzővel ellátott, fénysorompóval biztosított útátjárók előtt; fénysorompót ellenőrző útátjárójelzővel ellátott, fénysorompóval biztosított útátjárók előtt; saját célú vasúti pályahálózatokon lévő, útsorompóval fel nem szerelt útátjárók előtt, melyeket jelzőőrrel kell fedezni; sajátcélú vasúti pályahálózatokon lévő, a kiszolgáló menet személyzete által helyből kezelt, útsorompóval felszerelt útátjárók előtt. az állomás (szolgálati hely) területén lévő állomási, és az állomás (szolgálati hely) első váltójától a nyílt vonal irányába mért L v távolságon belül lévő útátjárók előtt az állomás (szolgálati hely) felől. Ebben az esetben a Menetrendi segédkönyv 3. táblázat 7., valamint a szolgálati menetrend 2. rovatában az állomás (szolgálati hely) neve után fordított helyzetű fekete V betűt ábrázoló Λ jel van. A jel fokozott figyelésre hívja fel a mozdonyvezető figyelmét, az útátjáró előtt Figyelj! jelzést csak akkor kell adni, ha adását személy, vagyonvagy forgalombiztonsági ok szükségessé teszi. ( g. alpont). Az állomás (szolgálati hely) területén lévő állomási, és az állomás (szolgálati hely) első váltójától a nyílt vonal irányába mért L v távolságon belül lévő útátjárók esetében pontosították a Menetrendi segédkönyvben azt a helyet, ahol az Útátjáróra figyelmeztető jel van. 4

5 5.15. A lassan bejárandó pályarészek megjelölésére használt jelzők és jelzéseik Értesítés a lassan bejárandó pályarészekről Azon pályarészekről, vágányokról, kitérőkről, ahol forgalmi szempontból a pályán alkalmazható sebességnél kisebb sebességgel lehet közlekedni, az érdekelteket a vonalanként, vonalszakaszonként Szolgálati menetrendkönyvhöz kiadott Kimutatás az állandó- és előrelátott ideiglenes lassúmenetekről című kimutatással kell értesíteni. A kimutatásban foglaltaktól eltérő, ideiglenesen lassan bejárandó pályarészekről az értesítés Írásbeli rendelkezéssel történik. A napi lassúmenet kimutatás miatt módosult ez a szabály. A jelzők kitűzése és a kitűzés ellenőrzése Ha a Lassúmenet előjelzőt nem lehet a Lassúmenet eleje jelző előtt általános fékúttávolságban kitűzni, akkor a vonatszemélyzetet a vonalanként, vonalszakaszonként Szolgálati menetrendkönyvhöz kiadott Kimutatás az állandó- és előrelátott ideiglenes lassúmenetekről című kimutatással, illetve Írásbeli rendelkezéssel értesíteni kell. A napi lassúmenet kimutatás miatt módosult ez a szabály A lassúmenetek jelzésére szolgáló jelzőket a nyílt pályán és a szolgálati helyeken egyaránt a pályafenntartási szakszolgálat, az építés és felújítás alatti pályarészek felügyeletével megbízott kivitelező, illetve a felsővezetékes szakszolgálat dolgozói kötelesek az előírt helyen kitűzni és ellenőrizni. Az előre nem látott ideiglenes lassúmenet elrendelését követően legfeljebb 12 órán belül a lassan bejárandó pályarész megjelölésére szolgáló jelzőket ki kell tűzni. Eddig nem volt szabályozva, hogy az ideiglenes lassúmeneteknél mikor kell kitűzni a jelzőket, az Utasítás csak azt írta, hogy a hiányzó jelzőket kell 12 órán belül pótolni A jelzők hiányát felfedező dolgozók kötelesek erről a forgalmi szolgálattevőt, nyílt pályáról az egyik szomszédos állomás, vagy szomszédos forgalomszabályozó állomás forgalmi szolgálattevőjét értesíteni. Csak pontosítás történt, hogy kit kell értesíteni a jelző hiányosságról A jelzők hiányáról értesített forgalmi szolgálattevő az előre nem látott sebességkorlátozásra ideiglenes lassúmenetekre előírtak szerint köteles eljárni. Csak pontosítás történt, hogy a forgalmi szolgálattevőnek milyen eljárási szabályokat kell alkalmazni. (nem volt olyan szabály, hogy előre nem látott sebességkorlátozás ) A járhatatlan pályarészek fedezésére használt jelzők és jelzéseik A Megállj-jelző Nyílt pályán a járhatatlan pályarészt mindenkor a pályaszemélyzet, illetőleg a munkáért felelős, az építés és felújítás alatti pályarészek felügyeletével megbízott kivitelező vagy a pályafenntartási szakszolgálat dolgozói kötelesek fedezni. A fedezés ellenőrzése A pályaszemélyzet, illetve a munkáért felelős, az építés és felújítás alatti pályarészek felügyeletével megbízott kivitelező, a pályafenntartási szakszolgálat, illetve a felsővezetékes szakszolgálat dolgozói által végrehajtott fedezés helyességét, az érintett szakszolgálatok ellenőrzésre jogosult dolgozói kötelesek ellenőrizni Az állomásfőnök vagy megbízottja az ellenőrzéseik során kötelesek meggyőződni a fedezés helyességéről. 5

6 5.18. Az Európai Vasúti Forgalomszabályozó Rendszerhez (ERTMS) kapcsolódó jelzők ERTMS körzet kezdete jelző Fehér színű, fekete szegélyes, fekvő téglalap alakú táblán fekete ERTMS L1 (ERTMS 1. ábra) vagy ERTMS L2 (ERTMS 2. ábra) felirat. A jelző az ETCS-L1 vagy ETCS-L2 rendszerű vonatbefolyásolásra kiépített, az ERTMS előírások szerinti közlekedésre berendezett pályaszakasz (körzet) elejét jelzi. A jelzőt követő pályaszakaszon (körzetben) az ETCS-1 vagy ETCS-2 rendszerű vonatbefolyásoló berendezéssel felszerelt mozdonnyal továbbított vonatok az ERTMS előírások szerint közlekednek. ERTMS L1 ERTMS L2 ERTMS 1. ábra ERTMS 2. ábra ERTMS Megállás helye-jelző Kék színű, fekete szegélyes, négyzet alakú táblán balra, jobbra, valamint lefelé mutató citromsárga nyíl (ERTMS 3., 4., 5. ábra). A jelzőt az ERTMS L1 vagy ERTMS L2 előírások szerint közlekedő, menetengedéllyel nem rendelkező vonatok által használt vágány jobb-, bal oldalán vagy a vágány felett kell elhelyezni. A jelző a citromsárga nyíl irányával jelzett vágányon azt a helyet jelöli meg, ahol az ERTMS előírások szerint közlekedő, de a jelzőn túli pályaszakaszra menetengedéllyel nem rendelkező vonattal meg kell állni. ERTMS 3. ábra ERTMS 4. ábra ERTMS 5. ábra Az ERTMS Megállás helye-jelző táblája alatt elhelyezett fehér színű, fekete szegélyes, fekvő téglalap alakú kiegészítő tábla (ERTMS 6. ábra), amely a jelzőnél megállt vonat további közlekedéséhez szükséges menetengedélyt adó RBC központ azonosítóját tartalmazza. A mozdonyvezető részletes teendőit a Mozdonyszolgálati Utasítás tartalmazza. RBC ID ERTMS 6. ábra ERTMS körzet vége jelző Vörös színű átlóval áthúzott, fehér színű, fekete szegélyes, fekvő téglalap alakú táblán fekete ERTMS L1 (ERTMS 7. ábra) vagy ERTMS L2 (ERTMS 8. ábra) felirat. A jelző az ETCS-L1 vagy ETCS-L2 rendszerű vonatbefolyásolásra kiépített, az ERTMS előírások szerinti közlekedésre berendezett pályaszakasz (körzet) végét jelzi. A jelzőt követő pályaszakaszon az ETCS-1 vagy ETCS-2 6

7 rendszerű vonatbefolyásoló berendezéssel felszerelt mozdonnyal továbbított vonatok nem az ERTMS előírások szerint közlekednek. ERTMS L1 ERTMS L2 ERTMS 7. ábra ERTMS 8. ábra GSM-R körzetre figyelmeztető jel Fehér színű, fekete szegélyes, álló téglalap alakú táblán lévő távbeszélőt ábrázoló piktogram alatt GSM-R és HU felirat (ERTMS 9. ábra). A jel azt a helyet jelöli meg, ahol a GSM-R vasúti távbeszélő rendszerrel rendelkező mozdonnyal továbbított vonat mozdonyvezetőjének a magyar GSM-R vasúti távbeszélő hálózathoz kell csatlakoznia. GSM-R HU ERTMS 9. ábra 6. KÉZIJELZÉSEK ÉS HANGJELZÉSEK A vonat szétszakadt! 6.1. A vonatközlekedés közben adható jelzések Ezt a kézijelzést már nem kell alkalmazni Megállj! Nappal kibontott jelzőzászló vagy más tárgy, sötétben bármilyen színű fényt adó kézi jelzőlámpa körbeforgatása a vonat felé fordulva (234. ábra). A vonatok fogadására és megfigyelésére kötelezettek kézijelzéssel Megállj! jelzést kötelesek adni, ha: a vonat elején egy lámpa sem világít, személy-, vagyon vagy forgalombiztonsági ok szükségessé teszi. Nem szabad Megállj! jelzést adni, ha a megállás következtében a veszély fokozódhat. (Pl. a vonat szétszakadt és a leszakadt vonatrész követi a vonatot.) A vonatot megállító dolgozó köteles a mozdonyvezetővel a megállítás okát közölni. Az Utasítás a szabály gyakorlati alkalmazására már nem ír példát A mozdonyszemélyzet hangjelzései Figyelj! jelzést kell adni: a) használhatatlan útsorompóról történt értesítés esetén, az útátjárójelzőnél, b) Fénysorompót ellenőrző útátjárójelzőnél, ha az fényjelzést nem ad, c) Mellékvonali ellenőrző jelző előtt, ha az útsorompó használhatatlanságára utaló jelzést (Hívójelzést) ad; 7

8 d) Útsorompót ellenőrző fedezőjelző előtt, ha az továbbhaladást tiltó vagy Hívójelzést ad, e) útátjáróhoz való közeledéskor, ha a sorompókezelőt vagy a jelzőőrt nem lehetett értesíteni az indítandó vonat számáról és előrelátható indulási idejéről és erről a vonatszemélyzetet értesítették, f) az útátjárójelzőnél, ha adását személy-, vagyon- vagy forgalombiztonsági ok szükségessé teszi, g) olyan útátjáróknál, ahol a vonatok menetrendjében a Menetrendi segédkönyv 3. táblázat 7., az 5. táblázat 2. rovatában, valamint a Szolgálati menetrend 2. rovatában az állomás (szolgálati hely) neve után fordított helyzetű fekete V betűt ábrázoló Λ jel van és adását személy, vagyon- vagy forgalombiztonsági ok szükségessé teszi, vagy ha az útátjáró használhatatlanságáról értesítették, h) közösen használt vasúti és közúti hídhoz való közeledéskor a ráhaladás előtt, i) a Pályán dolgoznak! jelzőnél, j) sorompóval felszerelt vagy jelzőőr által fedezett nyíltvonali útátjáróhoz való közeledéskor Írásbeli rendelkezés nélkül is az F.2. sz. Forgalmi Utasítás p. a)-f) alpontjaiban előírt esetekben, k) mindenkor, ha adását személy, vagyon- vagy forgalombiztonsági ok szükségessé teszi, l) a Vasúti átjáró kezdete, Két-vagy több vágányú vasúti átjáró kezdete (András kereszt) jelző, a vasúti pálya mellett elhelyezett Útátjárójelző hiányáról történt értesítés esetén az útátjáróhoz való közeledéskor. A g.) pontban módosították, hogy az útátjáróra figyelmeztető jel hol található a Menetrendi segédkönyvben. Az 5. táblázatban az operatív vonatok menetrendje volt, ami megszűnt. Továbbá a g.) pontot összevonták a használhatatlanságról értesített mozdonyvezetői ponttal. Az l.) pontban új szabályként nem kell már kötelezően Figyelj! jelzést adni az útátjáróhoz való közeledéskor, ha az Útátjárójelző hiányáról értesítették a mozdonyvezetőt. 7. JELZÉSEK A VONATOKON ÉS A JÁRMŰVEKEN 7.1. A vonatok elejének és végének jelzésére, valamint valamint a járműveken alkalmazandó jelzésekre vonatkozó előírások A vonat végének jelzése Az F.2.sz Forgalmi Utasítás hatálya alá eső hálózaton: a személyszállító vonat, személyszállító vonat kocsijaiból összeállított szerelvényvonat és mozdonyvonat végét nappal és sötétben egyaránt 2 darab, vörös fénnyel folyamatosan világító lámpával és 1 darab oldalt fehér háromszögeket, alul és felül vörös háromszögeket ábrázoló, fényvisszaverő kialakítású zárjelző tárcsával kell jelezni (246. ábra), minden egyéb kategóriába sorolt vonat végét nappal és sötétben 2 darab oldalt fehér háromszögeket, alul és felül vörös háromszögeket ábrázoló, fényvisszaverő kialakítású zárjelző tárcsával kell jelezni (246.a és 246.b ábra). Ugyanígy kell azoknak a személyszállító vonatoknak, személyszállító vonatok kocsijaiból összeállított szerelvényvonatoknak és mozdonyvonatoknak a végét megjelölni, amelyek nem rendelkeznek 2 darab vörös fénnyel világító lámpával. Európai Uniós egységes szabályok miatt változott a vonat végének megjelölése és ennek eszközei ábra 246.a) ábra 246.b) ábra 8

9 7.2. A vonatokon alkalmazandó jelzésekkel kapcsolatos rendelkezések Alapszabály A vonatok előkészítése, az előírt jelzésekkel való felszerelése, a jelzések szabályszerű alkalmazása, a jelzési hiányosságok megszüntetése a menetvonal tulajdonos vasúti társaság kötelezettsége. A vonatok fogadására és megfigyelésére kötelezett dolgozók kötelesek a vonatokon alkalmazott jelzéseket megfigyelni, jelzési hiányosságok esetén a szükséges intézkedéseket megtenni. Megváltozott a felelősség a vonatokon alkalmazott jelzésekkel kapcsolatban. 9

10 OKTATÁSI SEGÉDLET A Magyar Államvasutak Zrt. F. 2. sz. FORGALMI UTASÍTÁS a évben bevezetendő változásairól 10

11 1. ÁLTALÁNOS RENDELKEZÉSEK 1.1. Az utasítás hatálya, tartalma, kiegészítői, kezelése, és rendelkezéseinek értelmezése Az utasítás hatálya Az F.2.sz. Forgalmi Utasítás (továbbiakban: Utasítás) és az F.2.sz. Forgalmi Utasítás Függelékei (továbbiakban: Függelék) hatálya kiterjed: a) a MÁV Zrt. által üzemeltetett normál és széles nyomtávolságú, továbbá a keskeny nyomtávolságú MÁV Zrt. Kecskeméti Kisvasút, a MÁV Zrt. Nyírbodrogi Kisvasút, valamint a MÁV Zrt. Széchenyi-hegyi Gyermekvasút vonalaira és b) a Győr-Sopron-Ebenfurti Vasút Zrt. által Magyarország területén üzemeltetett vonalakra Csak pontosítás történt a megfogalmazásban. Az utasítások kéznél tartása A pályahálózat működtetői tevékenység ellátásához szükséges utasítások, szabályzatok, segédkönyvek, VU-k, rendeletek gyűjteményét: a pályahálózat működtető szervezeti egységein, valamennyi valamint az ÁVU-ban kijelölt forgalmi irodában, a forgalmi vonalirányító helyiségekben és megálló-rakodóhelyen szolgálat közben hozzáférhető helyen kell tartani. A szolgálati főnökök a gyűjtemény felelősét és helyesbítőjét kötelesek a munkaköri leírásban kijelölni. Szervezeti megnevezésben, valamint a megfogalmazásban történt pontosítás. A szükséges utasításokat (amiket nem részletez az új szabály: VU-k, menetrendek stb.) a valamennyi forgalmi iroda helyett, az ÁVU-ban kijelölt forgalmi irodában, forgalmi vonalirányítói helyiségben kell tartani Az egyes szolgálati helyeken a szolgálat ellátásához szükséges utasítások listáját és elérhetőségét a szolgálati helyre vonatkozó végrehajtási utasításban kell meghatározni. Az új szabály alapján minden szolgálati helyre külön meg kell határozni, hogy hol milyen utasítások szükségesek. Ezt Vezérigazgatói Utasításban szabályozzák Fogalom meghatározások az utasítás rendelkezéseinek helyes értelmezése szempontjából Átmenő fővágány Szolgálati helyen (állomáson, egyvágányú pálya forgalmi kitérőjén) a nyílt vonal vágányának egyenes irányba álló bejárati váltón (váltókon) át folytatását képező fővágány. Ha egyvágányú pálya szolgálati helyén (állomás, forgalmi kitérő) a nyílt vonal vágánya egyenes irányba álló váltón (váltókon) át folytatódik, de az állomás túlsó végén kitérő irányba álló váltón (váltókon) át csatlakozik a nyílt vonalhoz (vágány-tengely ugrás), akkor a szolgálati helynek (állomás, forgalmi kitérő) két átmenő fővágánya van. Ilyen szolgálati helyen (állomás, forgalmi kitérő) azokat a vágányokat kell átmenő fővágánynak tekinteni, amelyekre a vonatok egyenes irányba álló váltón (váltókon) át haladnak be. Forgalmi szempontból nincs átmenő fővágány a fejállomásokon, továbbá az olyan szolgálati helyeken, (állomás, egyvágányú pálya forgalmi kitérőjén) ahol a nyílt vonal vágánya a szolgálati hely (állomáson, egyvágányú pálya forgalmi kitérőjén) mindkét végén kitérő irányba álló váltón (váltókon) át folytatódik. A szolgálati helyek tekintetében történt pontosítás és aktualizálás. Az átmenő fővágány, mint fogalom csak a felsorolt szolgálati helyeken van. A megálló-rakodóhely nyíltvonali szolgálati helynek minősül, így ott nincs átmenő fővágány, ezért ez törölve lett Biztosított szolgálati hely Olyan szolgálati hely, ahol a váltók és jelzők közötti szerkezeti függés a vonat vágányútját a teljes be-, ki-, vagy áthaladásának ideje alatt rögzíti. (Kivételt képez a váltózárkulcs-azonosító, és az azzal azonos műszaki kialakítású, működési elvű kulcselzáró (továbbiakban váltózárkulcs-azonosító) berendezést). Kiegészítették, hogy melyik berendezés tartozik a nem biztosítóberendezés kategóriájába. 11

12 Elágazó állomás Olyan állomás, ahonnan ugyanazon pályahálózat működtető más vasútvonala ágazik ki. Csak pontosítás történt a szervezeti változáshoz igazodva (pályahálózat működtető) Elsodrási határ A vágánytengelytől meghatározott távolság, (párhuzamos vonal), amelyen kívül a vonat sebességéből származó elsodró hatás már nem érvényesül. Méretét az Országos Vasúti Szabályzat tartalmazza. A szabály már nem foglalkozik azzal, hogy az elsodrási határ távolságának mértéke mitől függ Forgalmi kitérő Bejárati jelzőkkel fedezett, vonattalálkozásra berendezett, személy- és áruforgalmi szolgáltatásra meg nem nyitott szolgálati hely. Egyvágányú pályán lévő forgalmi kitérőkre forgalomszabályozási szempontból az állomásokra vonatkozó előírások érvényesek. Kétvágányú, illetve párhuzamos egyvágányú pályán lévő vonatindító, vonatfogadó vágánnyal nem rendelkező forgalmi kitérők váltókapcsolat révén összeköttetést biztosítanak a helyes és helytelen vágány, illetve a párhuzamos egyvágányú pályák vágányai között, melyekre forgalomszabályozási szempontból a pályaelágazásokra vonatkozó előírások érvényesek. Ugyanez vonatkozik az egyvágányú pályák kétvágányú szakaszainak bejárati jelzőkkel fedezett kiágazási váltókörzetére. Lesznek olyan újonnan épülő szolgálati helyek (2-es vonal), ahol több kilométeres szakaszon keresztül két vágány fut egymás mellett és így lehetővé válik a vonatok keresztezése Forgalmi szolgálattevő A közlekedés, továbbá a tolatás irányítója állomáson. Vonat- és utasforgalmi ok miatt forgalmi szolgálattevő rendszeresíthető távkezelt, távvezérelt állomásra, forgalmi kitérőre, pályaelágazásra, megálló-rakodóhelyre, megállóhelyre és rakodóhelyre. Szolgálatával kapcsolatos rendelkezéseit a szolgálati helyen, a nyílt vonalon és a vonatokon valamennyi forgalmi tevékenységet ellátó dolgozó köteles tudomásul venni és végrehajtani. Egy szolgálati helyen egy időben több forgalmi szolgálattevő is végezhet szolgálatot. Teendőiket és hatáskörüket az ÁVU-ban el kell egymástól határolni. Pályaelágazásra akkor szükséges forgalmi szolgálattevő, ha az elágazás biztosítóberendezése nincs szerkezeti függésben a forgalomszabályozó állomás biztosítóberendezésével. A pályaelágazáson egyébként ha a pályahálózat működtető területi forgalmi szolgálati felsőbbsége helyi ok miatt másképpen nem rendelkezik csak váltókezelő végez szolgálatot, aki vonatjelentő szolgálatot is elláthat. Megállóhely forgalmi szolgálattevőjének teendőit Végrehajtási Utasításban kell szabályozni. A megállóhelyen lévő forgalmi szolgálattevő teendőinek leírásában megváltoztatták a leszabályozás helyét. Régen a felügyeletet ellátó állomás ÁVU-jában kellett leszabályozni. Az új szabály szerint Végrehajtási Utasításban Kezdőpont, végpont A Budapestről kiinduló vasútvonalak kezdőpontja Budapest. A nem Budapestről kiinduló vasútvonalak kezdőés végpontját a pályahálózat működtetője jelöli ki Megállóhely Személyforgalmi esetleg korlátozott áruforgalomi szolgáltatásra is berendezett, általában nyíltvonali szolgálati hely, ahol a nyílt vonal vágányán kívül más vágány nincs. A táblás megállóhelyet csak névtábla jelzi. A több pályaudvarral, több vágánycsoporttal rendelkező állomásokon személyforgalmi okokból megállóhely létesíthető. Törölték a táblás megállóhely megjelölést Megálló-rakodóhely Személy- és áruforgalmi szolgáltatásra megnyitott, vonattalálkozásra be nem rendezett nyíltvonali szolgálati hely, ahol a nyílt vonal vágányán kívül egy vagy több mellékvágány is van. 12

13 A fogalom kiegészült azzal, hogy a megálló-rakodóhelyen nem lehet vonattalálkozást lebonyolítani, továbbá pontosították a nyíltvonali jellege miatt, hogy nincs fővágánya Rendelkező állomás Általában egy vasútvonal kezdő- és végpontjainak állomása. Hosszabb vonalakat a pályahálózat működtető központi forgalmi szolgálati felsőbbsége több rendelkezési szakaszra is oszthat Rögzítő saru A járművek álló helyzetben történő kapcsolása, illetve az álló járművek megfutamodásának megakadályozása céljából a kerekek alá helyezhető, a szolgálati hely sínrendszerének megfelelő megfutamodást megakadályozó rögzítő eszköz. A 48 kg/folyóméter, az 54 kg/folyóméter és a 60kg/folyóméter rendszerű síneknél egyaránt az 54 kg/ folyóméter rendszerű rögzítősarukat kell használni. A rögzítősarukat sárga-kék színezésűre kell festeni. A rögzítősarut felhasználásuk nyomon követhetősége érdekében sorszámmal kell ellátni. A fogalom kiegészült azzal, hogy a rögzítősarut sorszámmal kell ellátni Sajátcélú vasúti pályahálózat Állomásból vagy nyílt vonalból kiágazó, olyan vasúti pályahálózat, amelyen kizárólag a vasúti pálya és tartozékainak tulajdonosa vagy használója érdekében folyik vasúti közlekedési tevékenység. A sajátcélú vasúti pályahálózatokat vonattal, vagy tolatási művelettel kell kiszolgálni. A kiszolgálás módját az ÁVU-ban kell szabályozni. A fogalmat pontosították. a Vasúti törvény alapján a) Csatlakozó vasúti pálya Az országos vasúti pályahálózatot és a sajátcélú vasúti pályahálózatot összekötő vasúti pálya, amelyhez egynél több sajátcélú vasúti pálya kapcsolódik, illetve egynél több végfelhasználó kiszolgálására alkalmas (A nyílt hozzáférésű vasúti pályahálózat része.) A fogalmat pontosították. a Vasúti törvény alapján Szolgálati felsőbbség Az Utasítás hatálya alá tartozó vasúti társaságok szakmai és/vagy területi felügyeletet ellátó szervezeti egységei. A fogalom már nem részletezi, hogy milyen szervezeti részek vannak Szolgálati vonat Az üzemi vonat és a vállalkozó vasúti társaságok működtetése érdekében forgalomba helyezett, személyszállítást és árufuvarozást nem végző vizsga-, munka-, kémszemle-, mérő-, értesítő vonat. Nem minősül szolgálati vonatnak a mozdony-, szerelvény- és próbavonat. Az értesítővonat kifejezést törölték a felsorolásból. Ezt a vonatnemet a Menetrendi Utasítás sem ismeri Ügyeleti szolgálat A végrehajtó forgalmi szolgálatnál a vonatközlekedés tervezését, szervezését, lebonyolítását végző dolgozók munkájának ellenőrzése és figyelemmel kísérése a feladatok végrehajtása érdekében. Elláthatja a KH-ban meghatározott dolgozó. Az ügyeleti szolgálatot a szolgálati felsőbbség vezetője rendeli el, meghatározva feladatait és időtartamát. A KH sohasem határozta meg, hogy ki láthatja el az Ügyeleti szolgálatot, ezért törölték a fogalomból Váltókezelő A helyszíni, vagy központi állítású váltók állításával, ellenőrzésével, őrzésével, esetleg gondozásával, a helyhez kötött jelzők és útsorompó kezelésével és szükség esetén a vonatok mozdonyvezetőinek indításra történő közvetett felhatalmazásával is megbízható dolgozó. 13

14 Csak nyelvtani pontosítás történt Vonat Általában a nyílt vonalon történő közlekedés céljából forgalomba helyezett, előírás szerinti jelzőeszközökkel felszerelt, megjelölt olyan szerelvény, melynél működő mozdony, továbbá vonatszemélyzet van. Forgalmi szempontból vonatként kell kezelni a jelzőeszközökkel felszerelt, megjelölt: a) egyedül közlekedő mozdonyt (mozdonyokat), b) egyedül vagy pótkocsikkal közlekedő teher-vágánygépkocsikat, önjáró munkagépeket is. A vonatokat a pályavasúti informatikai rendszerekben kell forgalomba helyezni illetve lemondani (14. fejezet). A vonatok forgalomba helyezése illetve lemondása folyamatosan történik. A vonatokat mindig forgalomba kell helyezni a pályavasúti informatikai rendszerekben, nemcsak a menetrendváltozást megelőzően, ahogy a régi megfogalmazás szerint volt Vonatkísérő személyzet A sajátcélú vasúti pályahálózat- és a csomóponti kiszolgálást végző vonatokon szolgálatot teljesítő vonali tolatásvezető, vonali kocsirendező, a személyszállító vonatokon szolgálatot teljesítő vezető jegyvizsgáló, jegyvizsgáló, továbbá az Utasításban és Függelékeiben meghatározott vonatokon szolgálatot teljesítő vonali tolatásvezető, vezető jegyvizsgáló, műszaki-, forgalmi-, pályafenntartási-, villamos felsővezetékes- és biztosítóberendezési kísérő gyűjtőelnevezése Az utasítás szövegében előforduló kifejezések: a) a vonat személyzetét értesíteni kell kifejezés azt jelenti, hogy a közlekedéssel kapcsolatos rendelkezéseket és értesítéseket a mozdonyvezetővel és a vonatnál szolgálatot teljesítő vonali tolatásvezetővel, vezető jegyvizsgálóval Írásbeli rendelkezésen írásban, és a nyomtatvány kézbesítésekor, élőszóval is közölni kell, ha azt az Írásbeli rendelkezés nyomtatványon kézbesítik. Elektronikus úton továbbított Írásbeli rendelkezést nem kell élőszóval közölni. Ha az Írásbeli rendelkezés a mozdonyvezetőn kívül a vonatszemélyzet más tagját is érinti, akkor azt nem szabad elektronikus úton továbbítani. Ha az Írásbeli rendelkezést elektronikus úton kézbesítik a mozdonyvezető részére, akkor a vasúttársaság köteles gondoskodni, hogy a vonatszemélyzet többi tagja is megkapja. b) az értekezés lehetetlen kifejezés azt jelenti, hogy a forgalomszabályozó állomások között nem lehet engedélyt kérni, továbbá elő- és visszajelentést adni; A fogalom kiegészült, hogy kik között lehetetlen ez értekezés. Tehát, ha például a vonatjelentőőrrel lehetetlen az értekezés, attól még vonatot lehet indítani Páros féksaru Megfutamodott járművek megállítása céljából a vágány tengelyére merőlegesen a sínszálakra felhelyezhető féksarukból és az azokat összekötő rúdból álló szerkezet. Az így összekötött féksaruk csak belső talpperemmel rendelkeznek. A fogalmat pontosították Nyíltvonali vonattalálkozás Más-más vágányon azonos, vagy ellenkező irányban közlekedő vonatok nyílt pályán történő találkozása. Menetrend szerkesztési okok miatt vonattalálkozás lebonyolítható pályaelágazásokon, kétvágányú vagy párhuzamos egyvágányú pályák forgalmi kitérőin. Mivel ezek a szolgálati helyek nem rendelkeznek vonatfogadó vágányokkal, kijárati jelzőkkel, a vonattalálkozás csak a nyílt vonalon, a szolgálati helyek bejárati jelzőinél történhet meg. Kiegészült a fogalom, hogy a vonatok a nyíltvonalon pályaelágazásnál is találkozhatnak. Ebben az esetben a vonattalálkozás lebonyolításának szabályozása a pályaelágazás bejárati jelzőivel történik. 14

15 Pályaműködtetői kapacitásigény felhasználás Előre tervezett karbantartási, felújítási, fejlesztési munka elvégzése miatt szükséges vágányzár, feszültségmentesítés, biztosítóberendezési kikapcsolás, valamint valamely vasúti pályának, illetve pályaszakasznak vis maior esemény, baleset következményeinek felszámolása miatti vagy annak megelőzése érdekében történő lezárása vagy kapacitásának korlátozása. Ez a fogalom is ismert volt, de meghatározása csak most került be az Utasításba Az önálló szolgálatvégzés feltételei Vizsga a villamosított vonalakra, valamint a villamos fűtésre, hűtésre vonatkozó ismeretekből előírásait, érintésvédelmi szabályait is. Az előírásait szót törölték az utolsó mondatból Felsővezetékes villamos vontatásra berendezett vonalakon szolgálatot végzők önálló szolgálatra való beosztásuk előtt vizsgázni kötelesek az E. 101.sz. és E.102.sz. Utasítás szolgálatukra vonatkozó anyagából. A vasútvonalakon szolgálatot teljesítő dolgozónak ismernie kell az E.12. sz. Műszaki kocsiszolgálati utasítás villamos fűtéssel, hűtéssel kapcsolatos 1.4. Szolgálati magatartás Idegen személyek tartózkodása vasúti területen A forgalom- és vagyonbiztonságot veszélyeztető cselekmény elkövetését a dolgozók, ha szükségesnek ítélik és erre módjuk is van, hivatalos személy igénybevételével, a lehetőségükhöz mérten, testi épségüket nem kockáztatva kötelesek megakadályozni. A szabály pontosítva lett, ami így próbálja védeni a dolgozót valamint a forgalom- és vagyonbiztonságot is. Sajnos e kettőt egyszerre nem mindig lehet megoldani, ezért lett átfogalmazva ez a mondat. Az egy személy által kiszolgált mozdony vezetőjének cselekvőképtelensége Ha az egy személy által kiszolgált dízel- vagy villamos mozdonyt a mozdonyvezető szolgálatképtelenné válása esetén az éberségi-, vagy a vonatbefolyásoló berendezés állítja meg, akkor a vonatnál, illetve a mozdony közelében tartózkodó bármilyen forgalmi vizsgával rendelkező dolgozóknak segélynyújtási kötelezettsége van. A járművet, mozdonyt, vonatot megfutamodás ellen biztosítani és a történteket a forgalmi szolgálattevőnek vagy a forgalmi vonalirányítónak jelenteni kell. Csak egy kis nyelvtani helyesbítés történt. Parancskönyv A szolgálati főnök, állomásfőnök a szolgálat ellátásával kapcsolatos fontos rendelkezéseket legfeljebb kettő év időtartamra az érintett dolgozókkal parancskönyvben köteles közölni. A Parancskönyvet évente 1-es sorszámmal kell kezdeni. Ha a tárgyév folyamán a Parancskönyv betelt, az érvényben lévő rendeleteket a következő Parancskönyv első rendeletében át kell vezetni a rendeletek számának és tárgyának felsorolásával. Ha a szolgálat ellátásával kapcsolatban Parancskönyvben közölt rendelkezést kettő évnél hosszabb ideig kell érvényben tartani, akkor azt az eredeti rendelkezés érvénytelenítése mellett új Parancskönyvi rendelkezés formájában kell az érintett dolgozókkal közölni. A Parancskönyvet az ÁVU-ban, VU-ban kijelölt helyen kell tartani. A dolgozók a szolgálat átvételekor kötelesek a Parancskönyvben foglaltakat tudomásul venni és aláírni. A Parancskönyv már hatályát vesztett rendelkezéseit a szolgálati főnök, állomásfőnök vagy megbízottja áthúzással, a dátum feltüntetésével és aláírásával köteles érvényteleníteni. Eddig csak a rendelet számát kellett felsorolni, amiből nem derült ki, hogy annak mi volt a tárgya. 15

16 Egyenruha, szolgálati jelvény viselése A forgalmi szolgálattevő, forgalmi szolgálattevő jelölt vörös sapkát, a vonali tolatásvezető, tolatásvezető kék színű védősisakot, a kocsirendező, vonali kocsirendező sárga színű védősisakot, az ügyeleti szolgálatot ellátó munkavállaló karszalagot vagy beosztására utaló kitűzőt köteles viselni. Változás az ügyeleti szolgálatot ellátó munkavállalónál van aki a beosztására utaló kitűzőt is viselhet szolgálatának ellátása során. Dohányzás, nyílt láng használata Tilos dohányozni és nyílt lángot használni tűzveszélyes, valamint robbanó áruk tárolási és rakodási helyének közelében. Tilos dohányozni vasútállomások, megállóhelyek utazóközönség számára megnyitott területein valamint azok területétől számított 5 méter távolságon belül. A szolgálatban lévő munkavállalók részére a dohányzásra kijelölt helyet az ÁVU-ban kell meghatározni. A nem szabad kifejezés helyett a tilos szót használja az Utasítás a dohányzás tiltására. A nemdohányzók védelméről szóló jogszabályi hivatkozás miatt ír az Utasítás konkrét távolságot. Új szabályként jelenik meg a dohányzásra kijelölt helynek az ÁVU-ban történő leszabályozása. 2. VÁLTÓK, VÁLTÓ-ÉS VÁGÁNYÚTELLENŐRZÉS A váltózárkulcsok és védelmi berendezések zárkulcsainak megjelölése és kezelése Nyíltvonali váltózárkulcsok és védelmi berendezések zárkulcsainak kezelése A nyíltvonali rakodóhelyek és a sajátcélú vasúti pályahálózatok váltóinak váltózárkulcsait és védelmi berendezéseinek zárkulcsait a kiszolgáló vonatot indító állomás(-ok) forgalmi szolgálattevői őrzik. Eltérést a pályahálózat működtető területi forgalmi szolgálati felsőbbsége engedélyezhet A nyíltvonali rakodóhelyek és sajátcélú vasúti pályahálózatok váltóinak váltózárkulcsait és védelmi berendezéseinek zárkulcsait a forgalmi szolgálattevő Írásbeli rendelkezésen csak a kiszolgáló vonat vonali tolatásvezetőjének adhatja át. Váltógondozás, váltójavítás és váltóvizsgálat alkalmával vonatmentes időben, pontosan meghatározott időre csak a pályamesternek és a biztosítóberendezési művezetőnek vagy megbízottjának, továbbá a váltó gondozását végző munkavállalónak adható ki. A váltózárkulcsok és a védelmi berendezések zárkulcsainak átvételét a Fejrovatos előjegyzési napló folytatólagos sorában kell az átvevő dolgozóval elismertetni. Nyíltvonali váltózárkulcs, védelmi berendezés zárkulcs kiadásáról illetve visszaadásáról a két állomás forgalmi szolgálattevője minden esetben köteles egymást értesíteni, és az értesítést a Fejrovatos előjegyzési naplóba előjegyezni. Nem csak értesíteni köteles a két állomás egymást a kulcs kiadásáról és visszavételéről, hanem az értesítést elő is kell jegyezni, függetlenül attól, hogy van-e jól működő hangrögzítő berendezés vagy sem. Eljárás a Vasúti átjáró kezdete-jelző, illetve az Útátjárójelző hiánya, valamint a fénysorompó berendezés jelzőjének megrongálása összetörése, kidöntése esetén 3. ÚTSOROMPÓK, ÚTSOROMPÓK KEZELÉSE Útsorompóval fel nem szerelt útátjáróknál, valamint a fénysorompó berendezés jelzőjének megrongálása, összetörése, kidöntése esetén a közút mellett elhelyezett Vasúti átjáró kezdete illetve Két vagy több vágányú vasúti átjáró kezdete (András kereszt) jelző, továbbá a vasúti pálya mellett elhelyezett Útátjárójelző hiányát felfedező dolgozó köteles a forgalmi szolgálattevőt, nyílt pályáról az egyik állomás forgalmi szolgálattevőjét értesíteni. Az értesített forgalmi szolgálattevő a jelzők hiányát köteles előjegyezni a Fejrovatos előjegyzési naplóba és a szomszédos forgalomszabályozást végző állomás forgalmi szolgálattevőjét, valamint az illetékes pályamestert értesíteni. Az értesített pályamester soron kívül köteles legkésőbb 24 órán belül a jelzők ideiglenes pótlásáról gondoskodni és a pótlás tényét valamelyik szomszéd állomás Fejrovatos előjegyzési naplójában előjegyezni. Az útátjáró helye szerinti két szomszédos forgalomszabályozást végző állomás forgalmi szolgálattevője köteles a vonatszemélyzetet értesíteni: 16

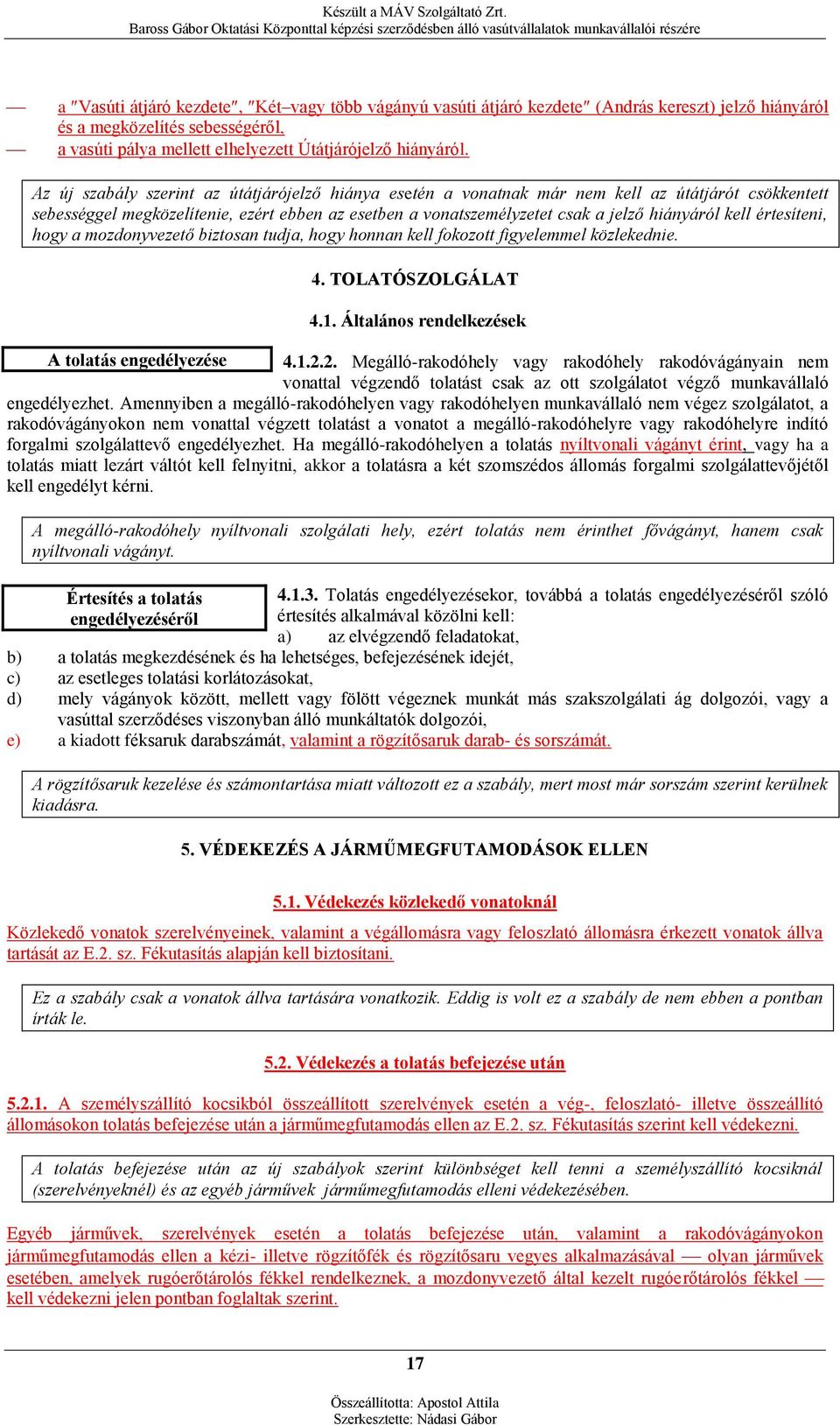

17 a Vasúti átjáró kezdete, Két vagy több vágányú vasúti átjáró kezdete (András kereszt) jelző hiányáról és a megközelítés sebességéről, a vasúti pálya mellett elhelyezett Útátjárójelző hiányáról. Az új szabály szerint az útátjárójelző hiánya esetén a vonatnak már nem kell az útátjárót csökkentett sebességgel megközelítenie, ezért ebben az esetben a vonatszemélyzetet csak a jelző hiányáról kell értesíteni, hogy a mozdonyvezető biztosan tudja, hogy honnan kell fokozott figyelemmel közlekednie. 4. TOLATÓSZOLGÁLAT 4.1. Általános rendelkezések A tolatás engedélyezése Megálló-rakodóhely vagy rakodóhely rakodóvágányain nem vonattal végzendő tolatást csak az ott szolgálatot végző munkavállaló engedélyezhet. Amennyiben a megálló-rakodóhelyen vagy rakodóhelyen munkavállaló nem végez szolgálatot, a rakodóvágányokon nem vonattal végzett tolatást a vonatot a megálló-rakodóhelyre vagy rakodóhelyre indító forgalmi szolgálattevő engedélyezhet. Ha megálló-rakodóhelyen a tolatás nyíltvonali vágányt érint, vagy ha a tolatás miatt lezárt váltót kell felnyitni, akkor a tolatásra a két szomszédos állomás forgalmi szolgálattevőjétől kell engedélyt kérni. A megálló-rakodóhely nyíltvonali szolgálati hely, ezért tolatás nem érinthet fővágányt, hanem csak nyíltvonali vágányt. Értesítés a tolatás engedélyezéséről Tolatás engedélyezésekor, továbbá a tolatás engedélyezéséről szóló értesítés alkalmával közölni kell: a) az elvégzendő feladatokat, b) a tolatás megkezdésének és ha lehetséges, befejezésének idejét, c) az esetleges tolatási korlátozásokat, d) mely vágányok között, mellett vagy fölött végeznek munkát más szakszolgálati ág dolgozói, vagy a vasúttal szerződéses viszonyban álló munkáltatók dolgozói, e) a kiadott féksaruk darabszámát, valamint a rögzítősaruk darab- és sorszámát. A rögzítősaruk kezelése és számontartása miatt változott ez a szabály, mert most már sorszám szerint kerülnek kiadásra. 5. VÉDEKEZÉS A JÁRMŰMEGFUTAMODÁSOK ELLEN 5.1. Védekezés közlekedő vonatoknál Közlekedő vonatok szerelvényeinek, valamint a végállomásra vagy feloszlató állomásra érkezett vonatok állva tartását az E.2. sz. Fékutasítás alapján kell biztosítani. Ez a szabály csak a vonatok állva tartására vonatkozik. Eddig is volt ez a szabály de nem ebben a pontban írták le Védekezés a tolatás befejezése után A személyszállító kocsikból összeállított szerelvények esetén a vég-, feloszlató- illetve összeállító állomásokon tolatás befejezése után a járműmegfutamodás ellen az E.2. sz. Fékutasítás szerint kell védekezni. A tolatás befejezése után az új szabályok szerint különbséget kell tenni a személyszállító kocsiknál (szerelvényeknél) és az egyéb járművek járműmegfutamodás elleni védekezésében. Egyéb járművek, szerelvények esetén a tolatás befejezése után, valamint a rakodóvágányokon járműmegfutamodás ellen a kézi- illetve rögzítőfék és rögzítősaru vegyes alkalmazásával olyan járművek esetében, amelyek rugóerőtárolós fékkel rendelkeznek, a mozdonyvezető által kezelt rugóerőtárolós fékkel kell védekezni jelen pontban foglaltak szerint. 17

18 A rugóerőtárolós fékkel való fékezés az E.2. sz. Fékutasításban eddig is szabályozva volt. A rögzítőfék, kézifék vegyes alkalmazása eddig is ismert volt, de a Forgalmi Utasításban nem volt szabályozva. a) a vágányon álló járműveket a biztonsági határjelzőn belül ha lehetséges össze kell kapcsolni, és rajtuk valamennyi kézi- illetve rögzítőféket be kell húzni; b) a vágányokon legfeljebb 2,5 -es esésig a járművet illetve járműveket rögzítősaruval az alábbiak szerint kell megfutamodás ellen biztosítani: az egyedül álló jármű kerekei alá a szabad ütközők felőli oldalon 1-1 db rögzítősarut kell elhelyezni (6. ábra): 6. ábra a járműcsoport kerekei alá a szabad ütközők felőli oldalon 1-1 db rögzítősarut kell elhelyezni (7. ábra): 7. ábra egyedül álló jármű (járművek), járműcsoportok esetén a két szélső jármű szabad ütközői felől 1-1 db rögzítősarut kell elhelyezni (8. ábra): 8. ábra c) A 2,5 -nél nagyobb esésben lévő vágányokon a járművet illetve járműveket rögzítősaruval az alábbiak szerint kell megfutamodás ellen biztosítani: az egyedül álló jármű kerekei alá az esés iránya felől 2 db rögzítősarut kell elhelyezni (9. ábra): 9. ábra a járműcsoport szélső kocsijának kerekei alá az esés iránya felől 2 db rögzítősarut kell elhelyezni (10. ábra): 10. ábra 18

19 Az egyedül álló járművek, továbbá az összekapcsolt járműcsoportok szélső kocsijainak kerekei alá külön-külön, az esés iránya felől 2 db rögzítősarut kell elhelyezni (11. ábra): 11. ábra d) a váltókat, ha lehetséges, terelő csonkavágányra, vagy más vágányra vezető állásba kell állítani; e) a vágányzáró sorompókat és a kisiklasztósarukat a vágányra kell helyezni és ott rögzíteni kell. Forgóvázas kocsik esetén a rögzítősarukat a forgóváz szélső tengelyeinek kerekei alá kell elhelyezni a szemléltető ábráknak megfelelően. A rögzítősaruk elhelyezéséért, eltávolításáért, felügyeletéért felelős személyeket az ÁVU-ban kell kijelölni. A megfutamodás elleni védekezésre a sínkoronáig feltöltött és bekövezett vágányokon rögzítősaru helyett kulccsal lezárható kocsifogó alátétet kell alkalmazni. Az ütközőbakig vagy földkúpig tolt járművet (járműveket) az ütközőbak illetve földkúp felől nem kell megfutamodás ellen biztosítani. Ez a szabály eddig állásfoglalásban volt kiadva. Ilyen vágányok esetében nem lehet a sarukat megfelelően elhelyezni A pályahálózat működtető területi forgalmi szolgálati felsőbbsége által a KH-ban kijelölt szolgálati helyeken, az illetéktelen személyek által végzett tolatások és a járműmegfutamodások megakadályozására: a) 2,5 -es esésig a vágányon egyedül álló jármű esetén bármely kerék alá 1 db kulccsal lezárható kocsifogó alátétet (12. ábra); b) egyedül álló járműcsoportnál a járműcsoport két szélső járművének kerekei alá 1-1 db kulccsal lezárható kocsifogó alátétet (12. ábra); 12. ábra c) több egyedül álló járműnél, járműcsoportnál a két szélső jármű kerekei alá 1-1 db kulccsal lezárható kocsifogó alátétet (13. ábra); 13. ábra d) 2,5 -nél nagyobb esésben lévő vágányon egy vagy több jármű, járműcsoport kerekei alá az esés irányában járművenként illetve járműcsoportonként 1-1 db; kerék alá helyezhető, kulccsal lezárható kocsifogó alátétet kell alkalmazni (14. ábra). A kocsifogó alátét tárolására, kezelésére továbbá kulcsának kezelésére az ÁVU-ban illetve a szomszédos állomások Végrehajtási Utasításában kell rendelkezni. A kulccsal lezárható kocsifogó alátét kulcsának kezelésére a vonali tolatásvezetőt Írásbeli rendelkezésen kell utasítani. 19

20 5.3. Eljárás vonatszakadás alkalmával 14. ábra Vonatszakadás alkalmával a leszakadt vonatrészen szolgálatot végző vonatkísérők kötelesek a kézi- illetve rögzítőféket behúzni. A jelzést a mozdonyon maradt vonatrészen tartózkodók, az állomási- és a pályaszemélyzet is köteles adni, amint a vonat szétszakadását illetve a jelzést észreveszik. Ha a leszakadt vonatrész követi az elől haladó vonatrészt, a mozdonyvezető köteles a sebesség megfelelő szabályozásával a járműveket feltartóztatni. Ilyenkor nem szabad Megállj! jelzést adni. Ha a leszakadt vonatrész megállt, a mozdonyvezető felé Megállj! jelzést kell adni, és megállás után a leszakadt vonatrészre vissza kell tolni. A leszakadt vonatrészen szolgálatot teljesítő vonatkísérőknek nem kell Vonat szétszakadt! jelzést adni a kézijelzés megszűnése miatt A megfutamodott járművek megállítása Ha a megfutamodott egységet nem sikerült a nyílt vonalon megállítani, a megállításáról az állomáson kell gondoskodni az alábbiak szerint: c) ha az állomáson a csonkavágányra vezető vágány foglalt, vagy ha csonkavágány egyáltalán nincs, az állomás bejárati végén a páros féksarut (féksarukat) az a) alpont szerint a vágányra kell helyezni, és ha ezzel a megállítás nem sikerült, a megfutamodott egységet valamelyik csúccsal szemben érintett bejárati váltó feles állásba helyezésével vagy aláváltással ki kell siklasztani.. A siklatás csak a csúccsal szemben érintett váltónál hatásos. Ez ismert tény volt csak leírása nem történt meg Szolgálat átvétel után a páros féksaru (féksaruk) használhatóságáról szemrevételezéssel kell meggyőződni. Ha a páros féksarut megfutamodott járművek megállítására használták, akkor azt az állomásfőnök vagy megbízottja köteles megvizsgálni, és használhatatlanságuk esetén gondoskodni kell a pótlásukról. Részletes rendelkezéseket az ÁVU-ban kell szabályozni. A páros féksaru használat utáni megvizsgálását már nem a kocsivizsgálónak kell elvégezni, mert ő nem a pályahálózat működtető létszámába tartozik. Rajta kívül a pályamesternek sem kell megvizsgálni, mert ez nem az ő feladata. A pályamester és a kocsivizsgáló helyett az állomásfőnök vagy a megbízottja köteles megvizsgálni. A páros féksarukhoz kapcsolódó részletes rendelkezéseket az ÁVU-ban kell leszabályozni. 12. A VONATSZEMÉLYZET HELYE ÉS LÉTSZÁMA A VONATOKON Vonatkísérők továbbá a vonali tolatásvezető, vonali kocsirendező száma és helye a vonatoknál A vonatokhoz szükséges vonatkísérők számát a vonatnál végzendő munka mennyisége és milyensége, valamint az alkalmazott fékezési mód határozza meg Vonali tolatásvezetőt kell vezényelni tolatásvezetővel nem rendelkező állomásokon rendszeres tolatást végző tehervonatokhoz (állomásra és/vagy a tehervonathoz), elegyet is továbbító munkavonatokhoz. A sajátcélú vasúti pályahálózatot kiszolgáló vonatokhoz csak akkor kell vonali tolatásvezetőt vezényelni, ha a vonatközlekedés vagy a kiszolgálás lebonyolítására készített végrehajtási utasításokban foglaltak és az elvégzendő feladatok a vonali tolatásvezető jelenlétét szükségessé teszik. 20
