Tartányok, járművek jóváhagyása

Átírás

1 Tartányok, járművek jóváhagyása

2 Szállító eszköz Jármű Tartány

3 JÁRMŰVEK az ADR szerint Nyitott jármű: olyan jármű, amelynek rakfelülete csupasz, vagy csak oldalfalakkal és hátsó fallal van ellátva.

4 JÁRMŰVEK az ADR szerint Ponyvás jármű: a felrakott áru védelme érdekében ponyvával ellátott nyitott jármű

5 JÁRMŰVEK az ADR szerint Fedett jármű: olyan jármű, amelynek karosszériája lezárható szekrényből áll

6 JÁRMŰVEK az ADR szerint Tartányjármű: a folyadékok, gáz halmazállapotú, porszerű vagy szemcsés anyagok szállítására használt, egy vagy több rögzített tartánnyal felszerelt jármű

7 JÁRMŰVEK az ADR szerint Battériás jármű: olyan jármű, amelynek egymással gyűjtőcsővel összekötött és tartóssan ehhez a járműhöz rögzített elemei vannak.

8 JÁRMŰVEK az ADR szerint Szóló Pótos Nyerges

9 Jármű kategóriák az 5/ 1990 KöHÉM rendelet szerint N1 N2 N3 O3 O4 legfeljebb 3,5 t megengedett legnagyobb össztömegű tehergépkocsik és vontatók több, mint 3,5 t, de legfeljebb 12 t megengedett legnagyobb össztömegű tehergépkocsik és vontatók több, mint 12 t megengedett legnagyobb össztömegű tehergépkocsik és vontatók több, mint 3,5 t, de legfeljebb 10 t megengedett legnagyobb össztömegű pótkocsik (a félpótkocsit is ide értve) több, mint 10 t megengedett legnagyobb össztömegű pótkocsik

10 Milyen szállítási módok esetén kell jóváhagyási igazolás??? Ömlesztett szállítás Küldeménydarabos szállítás Tartányos szállítás

11 ADR járműtípusok FL AT OX Veszélyes anyagok tartányjárműben vagy battériás járműben történő szállítása EX/II EX/III MEMU Robbanóanyagok szállítása

12 JÁRMŰ TÍPUSOK MEGHATÁROZÁSA az 1. Osztályba tartozó robbanóanyagok és tárgyak szállítására szánt jármű (EX/II) A járművek lehetnek fedettek vagy ponyvásak.

13 Kocsiszekrény (zárt vagy ponyvás) Nyilatkozat (kocsiszekrény konstrukciója) EX/II típusú gépjármű Nyilatkozat (csak a ponyvázott kocsiszekrényre) Belsőégésű fűtőberendezések (ha felszereltek ilyet) /1/2/5/ Villamos berendezés Pótkocsi kapcsolószerkezet (ha felszereltek ilyet) Sebességkorlátozó berendezés (>12 t után, >3,5 t, max. 12 t, után) Motor és elhelyezése Fékrendszer Üzemanyagtartály Akkumulátortelep Kipufogórendszer

14 JÁRMŰ TÍPUSOK MEGHATÁROZÁSA (folytatás) 1. osztály (EX/III) Szilárdan megépített, zárt, nem könnyen éghető anyagból készült kocsiszekrénnyel kell rendelkeznie, oly módon, hogy megfelelően védje a szállított árut

15 Kocsiszekrény villamos berendezései /2/3 A vezetőfülke mögötti villamos berendezések Elektromos csatlakozás EX/III típusú gépjármű Nyilatkozat (kocsiszekrény tűzállósága) Kocsiszekrény anyaga Sebességkorlátozó berendezés Kocsiszekrény konstrukciója Pótkocsi kapcsolószerkezet (ha felszereltek ilyet) Kipufogórendszer Blokkolásgátló fékrendszer Nyilatkozatok (fékrendszer) Tartós lassító fék (visszatartó fék) Üzemanyagtartály Akkumulátor telep (főkapcsoló) /2/4 Akkumulátortelep Belsőégésű fűtőberendezések (ha felszereltek ilyet) /2/5/ Kábelezés /1/2 Motor és elhelyezése Állandóan feszültség alatt lévő áramkörök

16 JÁRMŰ TÍPUSOK MEGHATÁROZÁSA (folytatás) AT vesz. anyagok rögzített tartányban vagy 1 m 3 - nél nagyobb befogadó képességű leszerelhető tartányban, ill. 3 m 3 -nél nagyobb befogadóképességű tankonténerben, mobil tartányban vagy MEG-konténerben való szállításra szolgáló, az EX/II, EX/III, MEMU az FL és OX-től eltérő jármű, valamint 1 m 3 -nél nagyobb FL-től eltérő battériás jármű.

17 AT típusú gépjármű Dokumentáció Tartányjármuvek 6.8 Hátsó ütközésvédelmi berendezés Sebességkorlátozó berendezés Nyilatkozatok fékrendszerre /2 Belsőégésű fűtőberendezések (ha felszereltek ilyet) /2/ Blokkolásgátló fékrendszer Rögzítő elemek Tartós lassító (visszatartó) fékrendszer Kábelezés

18 JÁRMŰ TÍPUSOK MEGHATÁROZÁSA (folytatás) OX Az 5.1 osztály UN 2015 számú anyagainak (hidrogén-peroxid) rögzített tartányban, 1m 3 -nél nagyobb befogadóképességű leszerelhető tartányban, ill. 3m 3 -nél nagyobb befogadóképességű tankkonténerekben vagy mobil tartányban való szállítására szolgáló járművek

19 OX típusú gépjármű Dokumentáció tartányjárművek 6.8 Hátsó ütközésvédelmi berendezés Vezetőfülke tűzvédelem és ablakok Kábelezés Sebességkorlátozó Blokkolásgátló fékrendszer Nyilatkozatok fékrendszerre Belsőégésű fűtőberendezés (ha felszereltek ilyet) /2/ Tartós lassító (visszatartó) fékrendszer Üzemanyagtartály Rögzítő elemek Motor

20 JÁRMŰ TÍPUSOK MEGHATÁROZÁSA (folytatás) FL 60 C-t meg nem haladó lobbanáspontú folyadékok vagy gyúlékony gázok 3m 3 -nél nagyobb befogadóképességű tankkonténerekben, mobil tartányokban vagy MEG konténerekben, 1m 3 -nél nagyobb befogadóképességű rögzített vagy leszerelhető tartányokban, illetve gyúlékony gázok 1 m 3 -nél nagyobb összbefogadó-képességű battériás járműben történő szállítása

21 FL típusú gépjármű A vezetőfülke mögött elhelyezett villamos berendezések Hátsó ütközésvédelmi berendezés Tartós lassító (visszatartó) fék Villamos csatlakozások Nyilatkozatok a fékrendszerre Blokkolásgátló fék Üzemanyagtartály Akkumulátortelep Dokumentáció Tartányjárművek 6.8 Tartányjárművek földelése Akkumulátortelep főkapcsoló Kábelezés Tartósan feszültség alatt lévő áramkörök Seb.korlátozó berendezés Belsőégésű Fűtőberendezés (ha felszereltek ilyet) /1/2/3/4/5 Rögzítő elemek Motor Kipufogórendszer

22

23 JÁRMŰ TÍPUSOK MEGHATÁROZÁSA (folytatás) robbanóanyag előállító mobil egység (MEMU): olyan egység (vagy olyan egységgel felszerelt jármű), amely arra szolgál, hogy nem robbanóanyagok közé tartozó veszélyes árukból robbanóanyagot állítsanak vele elő és töltsenek be (a fúrólyukba). Az egység különféle tartányokat, ömlesztettáru-konténereket, berendezéseket, valamint szivattyúkat és velük összefüggő egyéb felszereléseket tartalmazhat. A MEMU-nak lehet olyan külön raktere is, amelyben robbanóanyagot tartalmazó küldeménydarabok vannak. Megjegyzés: Annak ellenére, hogy a MEMU meghatározásában szerepel az, hogy robbanóanyagot állítanak elő és töltenek be vele, a MEMU-ra vonatkozó követelmények csak a velük való szállításra vonatkoznak és nem a robbanóanyag előállítására vagy (fúrólyukba való) betöltésére. Az EX/III követelményeinek kell megfelelnie.

24 TARTÁLY: Tartály vagy tartány? TARTÁNY: - anyagok vagy tárgyak befogadására vagy tartására alkalmas befogadó edény, beleértve mindenfajta zárószerkezetét is - maximum méret - maga a tartányköpeny, beleértve annak üzemi és szerkezeti szerelvényeit. Ahol a tartány szó önmagában szerepel, tankkonténert, mobil tartányt, leszerelhető tartányt vagy rögzített tartányt jelent - minimum méret 24

25 - rögzített tartány: 1 m3 nagyobb befogadó képességű tartósan a járműre szerelt. - leszerelhető tartány: 450 liternél nagyobb befogadó képességű Üresen mozgatható - battériás jármű 1 m3 tartósan a járműhez Kötött. 1 fajta anyag szállításra Sűrített gáz továbbításra. Tartánytípusok 1. 25

26 Tartánytípusok 2. Tankkonténer Mobiltartány MEG konténer Nagyobbak mint 0,45m 3 Mozgathatók töltötten is l felett tartányos szállítás 26

27 Tartánytípusok 3. Nyomásállóság szerint: - nyomásmentes tartány - nyomásálló tartány Keresztmetszet szerint: - kör keresztmetszet - ellipszis keresztmetszet - koffer keresztmetszet Kamrakialakítás szerint: 1 kamrás több kamrás 27

28 A tartánnyal kapcsolatos fogalmak Tartány részei: - tartányköpeny: az anyagot tartalmazó burkolat, beleértve a nyílásokat és zárószerkezeteket 28

29 A tartánnyal kapcsolatos fogalmak - üzemi szerelvények: tartányoknál a töltő- és ürítő-, a szellőző-, a biztonsági, a fűtő-, a hőszigetelő és az adalékoló berendezések, valamint a mérőeszközök 29

30 A tartánnyal kapcsolatos fogalmak - szerkezeti szerelvények: a tartány jármű vagy leszerelhető tartány esetében a tartány külső vagy belső erősítő- és rögzítő-, védő- vagy stabilizáló-elemei (merevítő gyűrűk, válaszfal, hullámtörő lemezek, nyitható hátsó tartányfenék) 70%

31 Tartánykód Ha egy veszélyes áru szállítása tartányban engedélyezett, akkor az ADR 3.2 fejezet A táblázatában meg van nevezve az a legkevésbé szigorú gyártási követelményeknek megfelelő tartány típus, amely az adott áru szállítására elfogadható. Másként fogalmazva: ha az A tábláztat 12. oszlopa üres, a veszélyes áru tartányos szállítása tilos. Ha az oszlopban egy kód található, akkor a tartányos szállítás engedélyezett, egy olyan tartányban, amely a kód feltételeit teljesíti. 31

32 Tartánykódok 1. A 3.2 fejezet "A" táblázat 12 oszlopában szereplő kódok (tartánykódok) négy részének jelentése a következő a 2 osztály anyagainál: Rész: 1. Leírás: A tartány, battériás jármű vagy MEG-konténer típusa Tartánykód példa: C26BN C = sűrített gázok szállítására szolgáló tartány, battériás jármű vagy MEG-konténer P = cseppfolyósított gázok vagy oldott gázok szállítására szolgáló tartány, battériás jármű vagy MEG-konténer R = mélyhűtött, cseppfolyósított gázok szállítására szolgáló tartány 32

33 Tartánykódok 2. Rész: 2. Leírás: tervezési nyomás Tartánykód példa: C26BN 26 = legkisebb próbanyomás értéke (bar-ban), vagy 22 = a legkisebb tervezési nyomás (bar-ban) Megjegyzés: A magán a tartányon vagy a táblán feltüntetett nyomás nem lehet kisebb, mint a "*"-nak (26) megfelelő érték vagy a legkisebb tervezési nyomás. 33

34 Tartánykódok 3. Rész: 3. Leírás: Nyílások (lásd a és a bekezdést) Tartánykód példa: C26BN B = háromszoros zárószerkezetű alsó töltő- vagy ürítőnyílással ellátott tartány; vagy olyan battériás jármű, ill. MEG-konténer, amelynek nyílásai a folyadék szint alatt vannak vagy amely sűrített gázok szállítására szolgál C = háromszoros zárószerkezetű felső töltő- vagy ürítőnyílással ellátott tartány, amelynél a folyadékszint alatt csak tisztítónyílások vannak D = háromszoros zárószerkezetű felső töltő- vagy ürítőnyílással ellátott tartány; vagy olyan battériás jármű, ill. MEG-konténer, amelynél a folyadékszint alatt nincsenek nyílások 34

35 Tartánykódok 4. Rész: 4. Leírás: Biztonsági szelepek, ill. szerkezetek Tartánykód példa C26BN N = a biztonsági szeleppel ellátott tartány, battériás jármű, ill. MEG-konténer, amely nem légmentesen zárt H = légmentesen zárt tartány, battériás jármű, ill. MEG-konténer 35

36 Tatánykódók 5. Tartányrangsor Tartány- kód A tartánykódhoz engedélyezett, további tartányok kódjai C*BN C#BN, C#CN, C#DN, C#BH, C#CH, C#DH C*BH C#BH, C#CH, C#DH C*CN C#CN, C#DN, C#CH, C#DH C*CH C#CH, C#DH C*DN C#DN, C#DH C*DH C#DH P*BN P#BN, P#CN, P#DN, P#BH, P#CH, P#DH P*BH P#BH, P#CH, P#DH P*CN P#CN, P#DN, P#CH, P#DH P*CH P#CH, P#DH P*DN P#DN, P#DH P*DH P#DH R*BN R#BN, R#CN, R#DN R*CN R#CN, R#DN R*DN R#DN A #-jellel jelölt helyen szereplő számnak legalább egyenlőnek kell lennie a *-gal jelölt helyen szereplő számmal. 36

37 Tartánykódok 6. A 3.2 fejezet "A" táblázat 12 oszlopában szereplő kódok (tartánykódok) négy részének jelentése a következő a 3-9 osztály anyagainál: Rész: 1. Leírás: A tartány típusa Tartánykód példa: L4BN L = folyékony állapotban levő anyagok (folyékony anyagok vagy olvasztott állapotban szállításra átadott szilárd anyagok) szállítására szolgáló tartány; S = szilárd állapotban levő anyagok (porszerű vagy szemcsés anyagok) szállítására szolgáló tartány 37

38 Tartánykódok 7. Rész: 2. Leírás: Tervezési nyomás Tartánykód példa: L4BN G =a legkisebb tervezési nyomás a pont általános követelményei szerint; vagy 1.5; 2.65; 4; 10; 15 vagy 21 = a legkisebb tervezési nyomás bar-ban (lásd a pontot) 38

39 Tartánykódok 8. Rész: 3. Leírás: Nyílások (lásd a pontot) Tartánykód példa: L4BN A =kétszeres zárószerkezetű, alsó töltő-, ill. ürítőnyílással ellátott tartány B =háromszoros zárószerkezetű, alsó töltő-, ill. ürítőnyílással ellátott tartány C =felső töltő-, ill. ürítőnyílással ellátott tartány, amelynél a folyadékszint alatt csak tisztítónyílások vannak D =felső töltő-, ill. ürítőnyílással ellátott tartány, amelynél a folyadékszint alatt nincsenek nyílások 39

40 Tartánykódok 9. Rész: 4. Leírás: Biztonsági szelepek, ill. szerkezetek Tartánykód példa: L4BN V =a pont szerinti szellőző-berendezéssel ellátott, de lángzár láng terjedés ellen védő szerkezet nélküli tartány; vagy nem robbanási nyomás álló tartány F =a pont szerinti szellőző-berendezéssel ellátott tartány lángzárral láng terjedés ellen védő szerkezettel; vagy robbanási nyomás álló tartány N =a pont szerinti szellőző-berendezés nélküli tartány, amely nincs légmentesen zárva H =légmentesen zárt tartány (lásd az szakaszt) 40

41 Tartánykódok 10. Tartányrangsor : Olyan tartányok is használhatók, amelyeknek tartánykódjai sem ebben a táblázatban,sem a 3.2 fejezet "A" táblázatában nincsenek feltüntetve, azzal a feltétellel, hogy a kód első részében szereplő betű (L vagy S) változatlan, és a kód többi eleme, a 2-4 minden eleme, az 1-4 részben található betűk vagy számok legalább azonos biztonsági szintnek felelnek meg, mint a 3.2 fejezet "A" táblázatában feltüntetett kód megfelelő elemei. A biztonsági szintek növekvő sorrendben a következők: 1. rész: Tartány típus S -> L 2. rész: Tervezési nyomás G -> 1.5 -> > 4 -> 10 -> 15 -> 21 bar 3. rész: Nyílások A-> B -> C -> D 4 rész: Biztonsági szelepek, ill. szerkezetek V -> F -> N -> H 41

42 Töltés-ürítés szabályai - Általános előírások töltés- ürítés alatt. - Jármű leállítása, rögzítése. - Okmányok használata. -Védőfelszerelések fölvétele. - Dohányzási tilalom. - Szelepek beállítása. - Földelés szabályai. - A gépjárművezető feladatai a töltés befejezésekor. - Töltési fok. - Tömlők ürítettsége. - Tartány lezárása, tisztasága. - Üres tisztítatlan tartány. 42

43 A töltés ürítés módjai - Gravitációs, vákuumos, nyomásalatti - Alsó, felső - Zárt rendszerű - Egyéb 43

44 Töltés menete Védő földelés Gőzelvezető cső Liberty (túltöltés jelző) Töltőcső Töltő szelepek nyitása Mágneskártya lehúzása a töltő órán Megfelelő mennyiség kiválasztása rekeszenként A sorrend telephelyenként változhat!!

45 Ürítés menete (gravitációs) Védő földelés (Gőzelvezető cső) Lefejtő cső a megfelelő csonkra (gázolaj/benzin) Megfelelő rekesz kiválasztása

46 Menetstabilitást befolyásoló tényezők a szállítás során - Gyorsítás, fékezés, hosszirányú erők. - Kanyarodás, oldalirányú erők. - A terhelés elosztása. 46

47 Menetstabilitás Hosszirányú Oldalirányú

48 Töltési fok: a gáz tömegének és a felhasználásra kész nyomástartó tartályt teljesen kitöltő víz tömegének aránya 15 C-on

49 Töltési fok Egy szellőztető berendezéssel vagy biztonsági szeleppel felszerelt tartányban kell egy gyúlékony, további veszélyes tulajdonságok nélküli anyagot szállítani. A tartány csak a veszélyes áru kitágulása után lehet tele: ekkor töltheti ki az áru a tartány teljes befogadóképességét (100 %). Ki kell tehát számolni, hogy mekkora térnek kell a töltés után még rendelkezésre állnia a hőtáguláshoz. Azaz számítással meg kell határozni, hogy mennyire tágulna ki az adott veszélyes áru (saját köbös hőtágulási együtthatója alapján), ha a hőmérséklete a töltés alatti átlagos hőmérsékletről felemelkedne 50ºC-ra. A kiszámolt hőtágulási térfogatot viszonyítva a tartány befogadóképességéhez, megkapjuk a megengedett legnagyobb töltési fokot. 49

50 ??? magyarázat Egy szellőztető berendezéssel vagy biztonsági szeleppel felszerelt tartányban kell egy gyúlékony, további veszélyes tulajdonságok nélküli anyagot szállítani. A tartány csak a veszélyes áru kitágulása után lehet tele: ekkor töltheti ki az áru a tartány teljes befogadóképességét (100 %). Ki kell tehát számolni, hogy mekkora térnek kell a töltés után még rendelkezésre állnia a hő táguláshoz. Azaz számítással meg kell határozni, hogy mennyire tágulna ki az adott veszélyes áru (saját köbös hő tágulási együtthatója alapján), ha a hőmérséklete a töltés alatti átlagos hőmérsékletről felemelkedne 50ºC-ra. A kiszámolt hő tágulási térfogatot viszonyítva a tartány befogadóképességéhez, megkapjuk a megengedett legnagyobb töltési fokot. Ha a szállítandó veszélyes áru maró vagy mérgező, akkor a tartány a kitágulás után is csak maximum 98 %-ig lehet tele. Tehát a kiszámolt %-os tágulást ebben az esetben a 98 %-ból kell levonni. Ha nagyon mérgező, mérgező, erősen maró vagy maró anyagok szállításáról van szó, akkor a kiszámolt %-os tágulást 95 %-ból kell levonni. A legmagasabb töltési fok meghatározásánál azt is figyelembe kell venni, hogy hogyan befolyásolja a folyadék viselkedése a tartány stabilitását a szállítás ideje alatt, például egy kanyarban. Ha a folyadék a tartányban ide-oda lötyöghet, ez a tartánykocsi felborulását eredményezhetné. Ezért: amennyiben a folyékony anyagok szállítására használt tartány nincs válaszfalakkal vagy hullámtörő lemezekkel legfeljebb 7500 liter űrtartalmú rekeszekre osztva, a töltési foknak a befogadóképesség legalább 80 %-ának vagy legfeljebb 20 %-ának kell lennie. 50

51 Milyen az anyag??? Egyéb veszélyeket (pl. mérgezést, marást) nem jelentő gyúlékony anyagok - MAX. Mérgező v. maró 98% Gyúlékony, környezetre vesz. és enyhén mérgező v. gyengén maró 97% Nagyon mérgező v. erősen maró 95%

52 A tartányok alkalmazására és üzemeltetésére vonatkozó előírások Ennek értelmében tartányokat csak azon veszélyes áruk szállítására szabad alkalmazni, amelyekre kimondottan engedélyezve vannak, amelyek a tartány anyagával, a tömítésekkel, a szerelvényekkel és a védőbevonattal nem lépnek veszélyes reakcióba, nem hoznak létre veszélyes termékeket, és amelyek nem gyöngítik jelentősen a tartány anyagát. A veszélyes anyagokhoz használt tartányokban csak kivételes esetben, különleges intézkedések foganatosítása mellett szabad élelmiszereket szállítani. Olyan veszélyes anyagok, amelyek egymással veszélyesen reagálnak, nem szabad a tartányok szomszédos kamráiban szállítani. A tartányokat a szállítás ideje alatt úgy kell lezárni, hogy tartalmuk ellenőrizetlenül ne juthasson a szabadba. A zárószerkezetek tömítettségét a töltőnek a tartány megtöltése után ellenőriznie kell. Azt is ellenőrizni kell, hogy a tartány külső felületén ne legyen a betöltött anyagból semmiféle veszélyes maradék. A fenti működtetési előírások vonatkoznak a tisztítatlan, üres tartányokra is. 52

53 Vizsgálati előírások Szerkezeti vizsgálat 3 évente Nyomáspróba folyadékkal 6 évente Sűrített gázt szállító battériás jármű esetén 10 év 53

54 Jóváhagyási igazolás követelményei

55 Tip. biz.-hoz dokumentáció Felépítményhez: Magyar Kereskedelmi Engedélyezési Hivatal (MKEH) 1024 Budapest, Margit krt. 85. Behozatali, Gyártási engedély Hordozó járműhöz: műszaki adatok környezetvédelem felépítmény rögzítés fékrendszerek (> 16 t) elektromos rendszer sebességhatároló > 12 t, (> 3,5 t)

56 Jóváhagyott jármű átalakítása Tartánykód, különleges előírások, jármű rendeltetése, szállítható anyagok bővítése. Megyei Kormányhivatal Mérésügyi és Biztonságtechnikai Hatóság engedélye mindig kell (kivéve: nyerges vontató) Ha jármű átalakítás is szükséges (pl. elektromos rendszer, hővédő pajzs felszerelés) Megyei Kormányhivatal Közlekedési Felügyelőségének engedélye is kell

57 Járművek forgalomba helyezés előtti műszaki vizsgálata (járműegyedek jóváhagyása) Vizsgáló hatóság: Megyei Kormányhivatal Közlekedési Felügyelősége Okmányok: Típusbizonyítvány Egyedi vagy sorozat forgalomba helyezési engedély Összeépítési vagy átalakítási eng. Szakhatósági engedély a járműegyedre

58 Járművek forgalomba helyezés előtti műszaki vizsgálata (járműegyedek jóváhagyása) Vizsgálat: Azonosítás (tip.biz., egyedi vagy sorozat forgalomba helyezési eng, átalakítási, összeépítési eng.) Jármű kialakítása, felszereltsége, az engedélyező okmányba bejegyzett tartánykódnak, rendeltetésnek a hatályos ADR szerint megfelel-e Közlekedésbiztonsági előírásoknak (6/1990. KöHÉM rendelet) megfelel-e Veszélyt jelző táblák és bárcák felszerelési lehetősége Bélyegzőlenyomat azonosság ellenőrzése okmányon és tartányon

59 Jóváhagyási igazolás kiállítása Kiállító hatóság: Megyei Kormányhivatal Közlekedési Felügyelősége Kiállítás feltétele: Közl.bizt. (6/1990. KöHÉM rend.) + ADR megfelelőség Tartánykód, jármű rendeltetés, különleges előírások, anyaglista, érvényesség bejegyzése. Érvényesség: műszaki vizsgálattól számítva 1 év (max. a szakhatósági érvényességéig.)

60 Megjegyzés

61 Tartány gyártás és engedélyezés Gyártó cég engedélye tartány gyártásra Gyártás Gyártás eredménye: Kész tartány Okmányai: tartánykönyv, jóváhagyási engedély a szállított anyagokra. Tartány engedélyezése: Magyar Kereskedelmi Engedélyezési Hivatal --- jegyzőkönyv a vizsgálat eredményéről, adattábla Első forgalomba helyezés. Műszaki vizsga 61

62 Tartányok okmányai Tartánykönyv Jóváhagyási igazolás Vizsgálati jegyzőkönyv Adattábla Forgalmi engedély 62

63

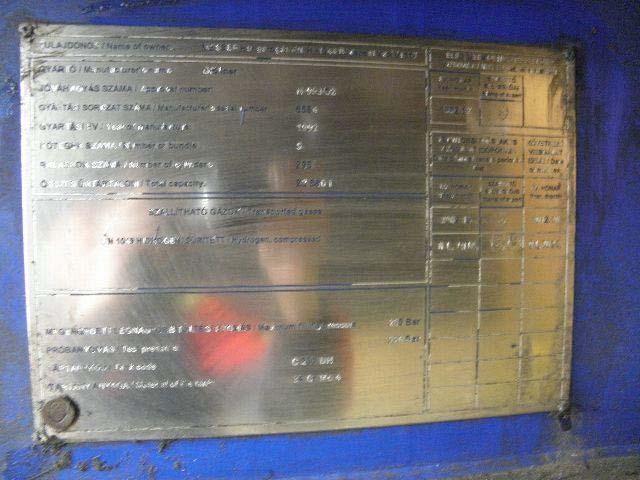

64 Adattábla adatai -Gyártó -Első üzembe helyezés - Jóváhagyás száma - Vizsgálati adatok - Gyártási sorozat - Szállítható anyagok -Gyártási év - Próbanyomás, üzemi nyomás - Tartány anyaga - Tartánykód Összsúly és az önsúly adatai 64

65

66

67

68

69

70 Tűzoltó készülékek 6/1990. (IV. 12.) KöHÉM rendelet a közúti járművek forgalomba helyezésének és forgalomban tartásának műszaki feltételeiről Tehergépkocsin, mezőgazdasági vontatón és lassú járművön a járműtűz eloltására a) 3500 kg-ot meghaladó, de legfeljebb kg megengedett legnagyobb össztömegű jármű esetében 1 db 6 kg-os, b) kg-ot meghaladó, de legfeljebb kg megengedett legnagyobb össztömegű jármű esetében 1 db 12 kg-os, c) kg-ot meghaladó megengedett legnagyobb össztömegű jármű esetében 2 db 12 kg-os szabványos, porral oltó tűzoltó készüléket kell készenlétben tartani. A veszélyes anyagot szállító járművön a veszélyes áruk közúti szállítására vonatkozó jogszabályban előírtaknak megfelelő, de legalább az (1) bekezdés szerinti tűzoltó készüléket kell készenlétben tartani
