1 Kalman-féle rendszer definíció

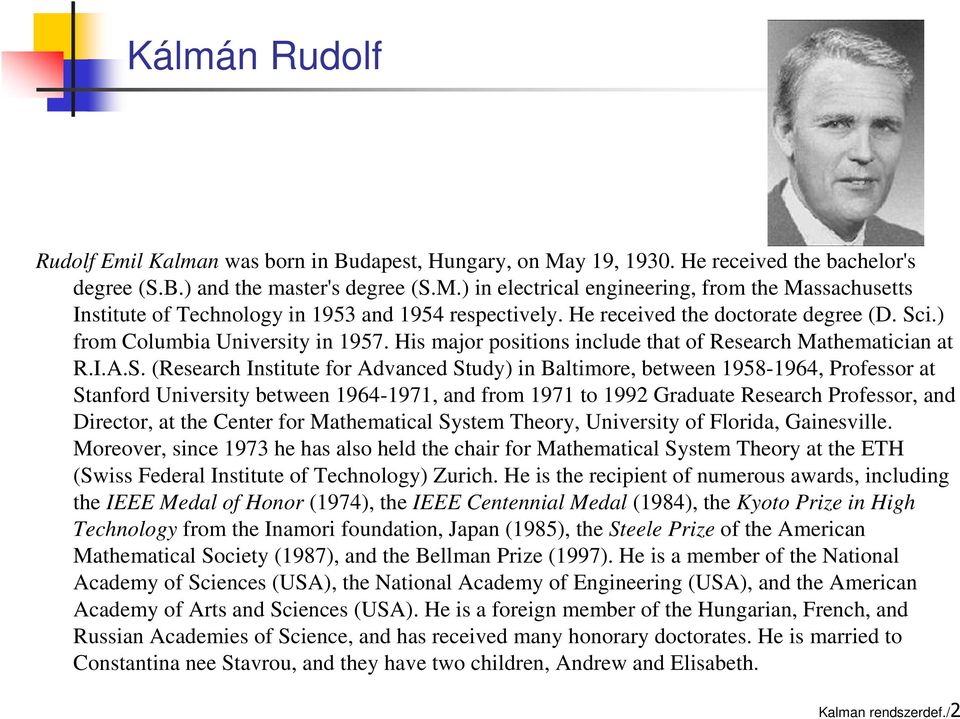

2 Kálmán Rudolf Rudolf Emil Kalman was born in Budapest, Hungary, on May 19, He received the bachelor's degree (S.B.) and the master's degree (S.M.) in electrical engineering, from the Massachusetts Institute of Technology in 1953 and 1954 respectively. He received the doctorate degree (D. Sci.) from Columbia University in His major positions include that of Research Mathematician at R.I.A.S. (Research Institute for Advanced Study) in Baltimore, between , Professor at Stanford University between , and from 1971 to 1992 Graduate Research Professor, and Director, at the Center for Mathematical System Theory, University of Florida, Gainesville. Moreover, since 1973 he has also held the chair for Mathematical System Theory at the ETH (Swiss Federal Institute of Technology) Zurich. He is the recipient of numerous awards, including the IEEE Medal of Honor (1974), the IEEE Centennial Medal (1984), the Kyoto Prize in High Technology from the Inamori foundation, Japan (1985), the Steele Prize of the American Mathematical Society (1987), and the Bellman Prize (1997). He is a member of the National Academy of Sciences (USA), the National Academy of Engineering (USA), and the American Academy of Arts and Sciences (USA). He is a foreign member of the Hungarian, French, and Russian Academies of Science, and has received many honorary doctorates. He is married to Constantina nee Stavrou, and they have two children, Andrew and Elisabeth. Kalman rendszerdef./2

i.) from Columbia University in 1957. His major positions include that of Research Mathematician at R.I.A.S.

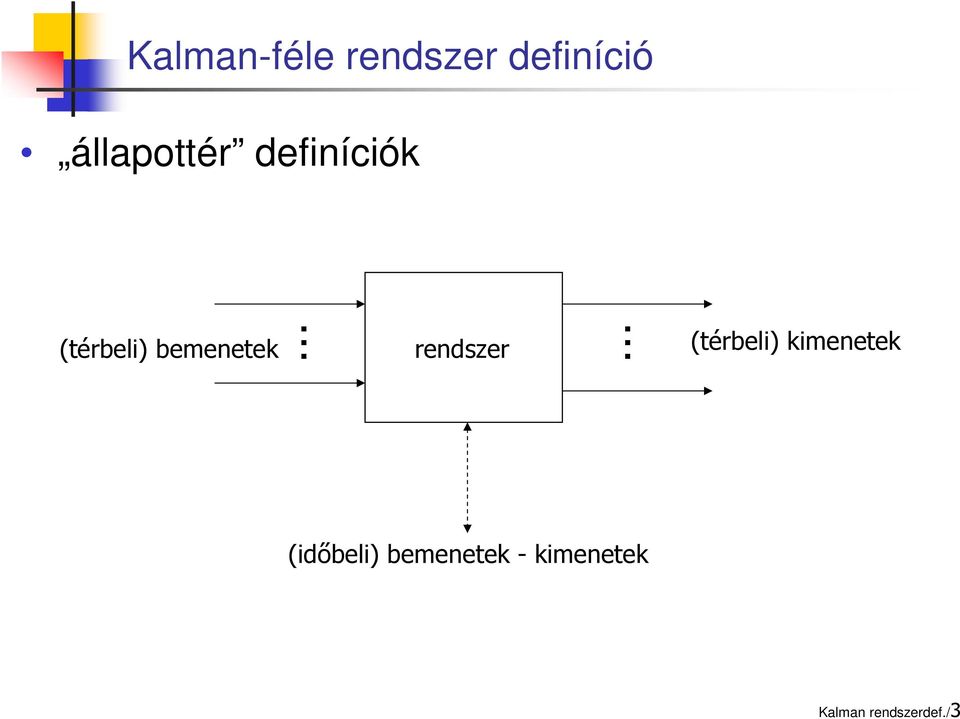

3 Kalman-féle rendszer definíció állapottér definíciók (térbeli) bemenetek rendszer (térbeli) kimenetek (időbeli) bemenetek - kimenetek Kalman rendszerdef./3

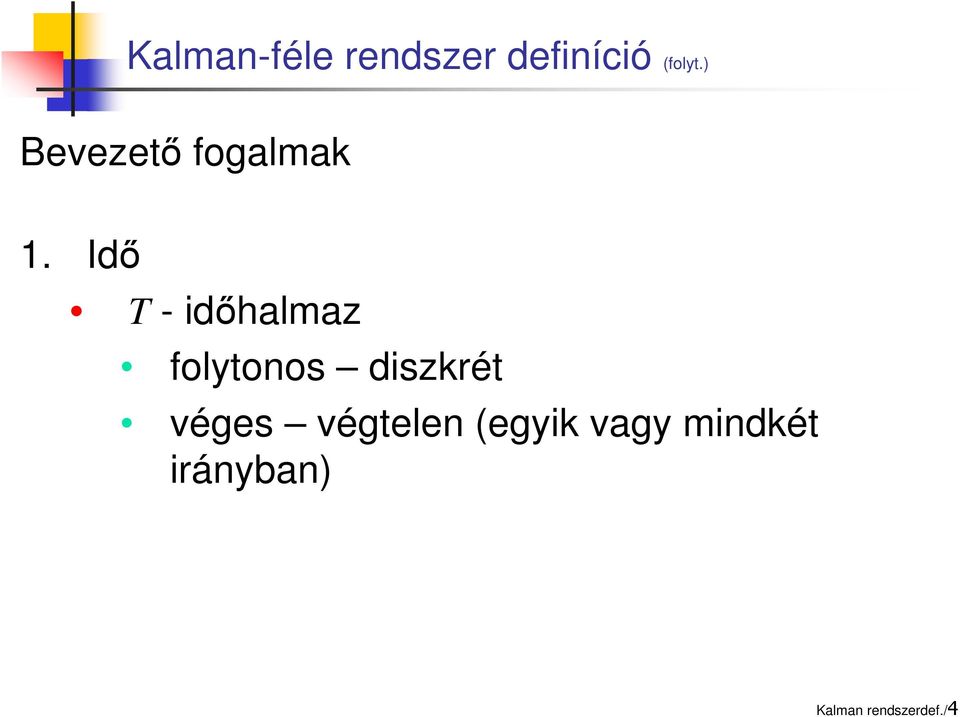

4 Kalman-féle rendszer definíció (folyt.) Bevezető fogalmak 1. Idő T - időhalmaz folytonos diszkrét véges végtelen (egyik vagy mindkét irányban) Kalman rendszerdef./4

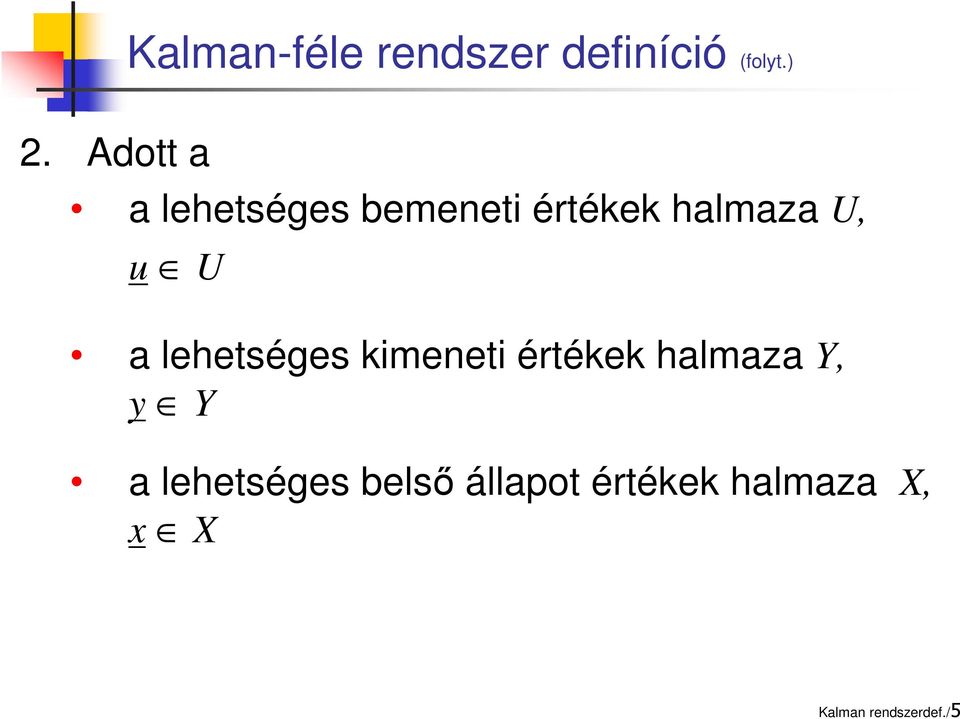

5 2. Adott a Kalman-féle rendszer definíció (folyt.) a lehetséges bemeneti értékek halmaza U, u U a lehetséges kimeneti értékek halmaza Y, y Y a lehetséges belső állapot értékek halmaza X, x X Kalman rendszerdef./5

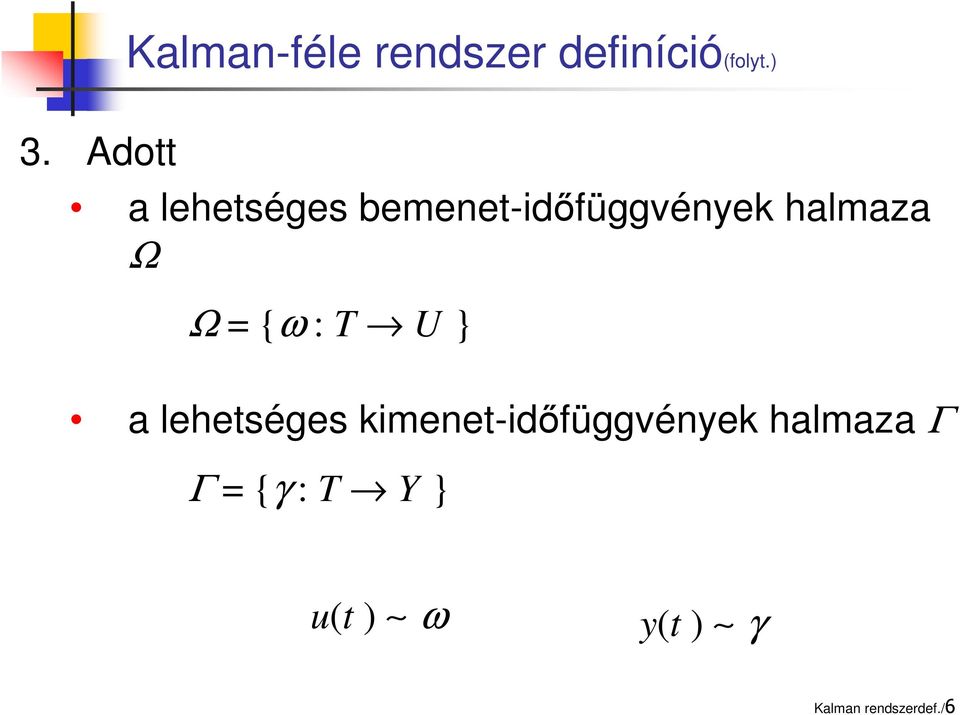

6 3. Adott Kalman-féle rendszer definíció(folyt.) a lehetséges bemenet-időfüggvények halmaza Ω Ω = {ω : T U } a lehetséges kimenet-időfüggvények halmaza Γ Γ = {γ : T Y } u(t ) ω y(t ) γ Kalman rendszerdef./6

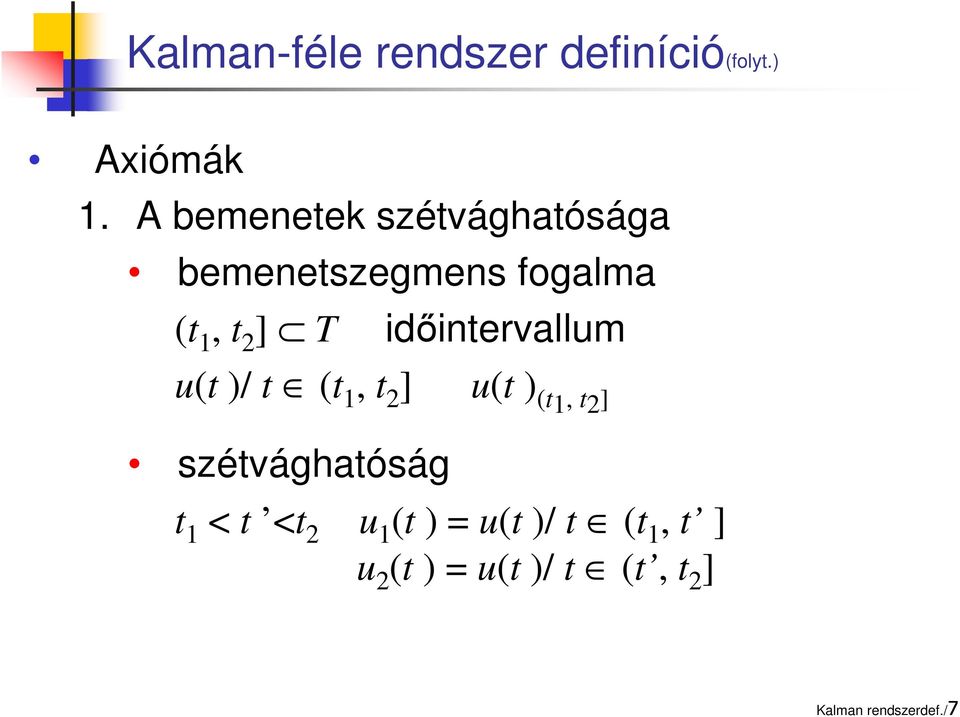

7 Kalman-féle rendszer definíció(folyt.) Axiómák 1. A bemenetek szétvághatósága bemenetszegmens fogalma (t 1, t 2 ] T időintervallum u(t )/ t (t 1, t 2 ] u(t ) (t 1, t2] szétvághatóság t 1 < t <t 2 u 1 (t ) = u(t )/ t (t 1, t ] u 2 (t ) = u(t )/ t (t, t 2 ] Kalman rendszerdef./7

időintervallum u(t )/ t (t 1, t 2 ] u(t ) (t 1, t2] szétvághatóság t

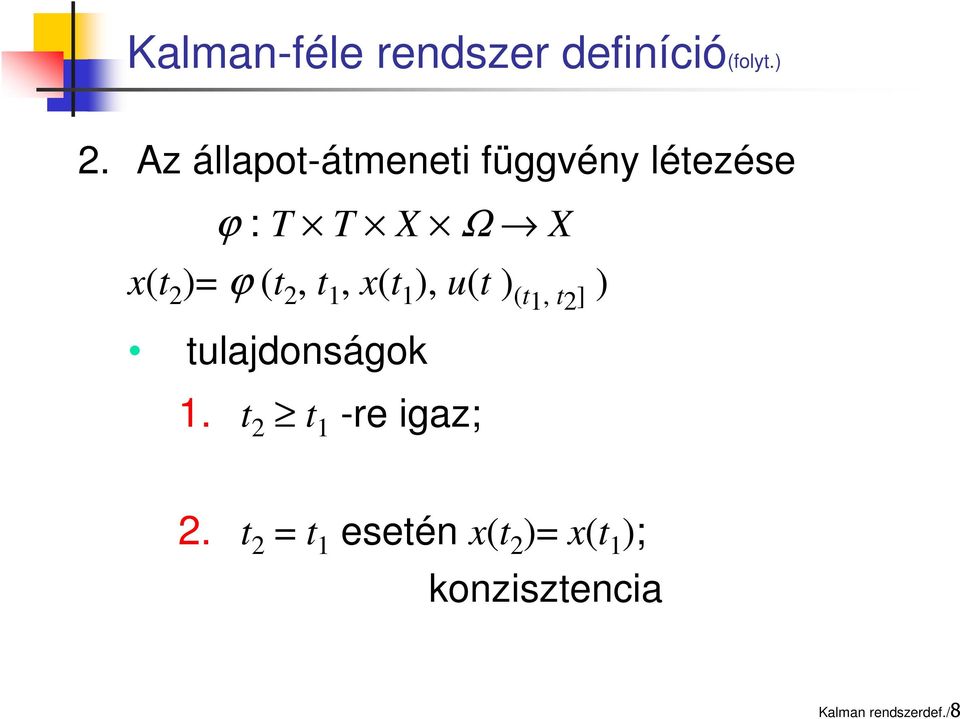

8 Kalman-féle rendszer definíció(folyt.) 2. Az állapot-átmeneti függvény létezése ϕ : T T X Ω X x(t 2 )= ϕ (t 2, t 1, x(t 1 ), u(t ) (t 1, t2] ) tulajdonságok 1. t 2 t 1 -re igaz; 2. t 2 = t 1 esetén x(t 2 )= x(t 1 ); konzisztencia Kalman rendszerdef./8

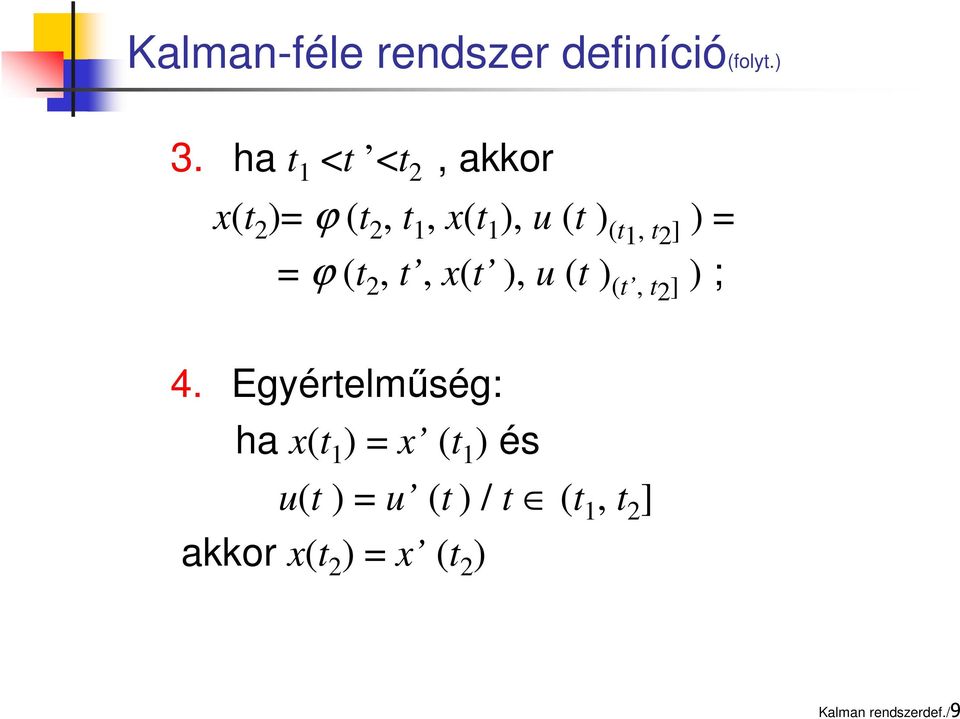

9 Kalman-féle rendszer definíció(folyt.) 3. ha t 1 <t <t 2, akkor x(t 2 )= ϕ (t 2, t 1, x(t 1 ), u (t ) (t 1, t2] ) = = ϕ (t 2, t, x(t ), u (t ) (t, t 2] ) ; 4. Egyértelműség: ha x(t 1 ) = x (t 1 ) és u(t ) = u (t ) / t (t 1, t 2 ] akkor x(t 2 ) = x (t 2 ) Kalman rendszerdef./9

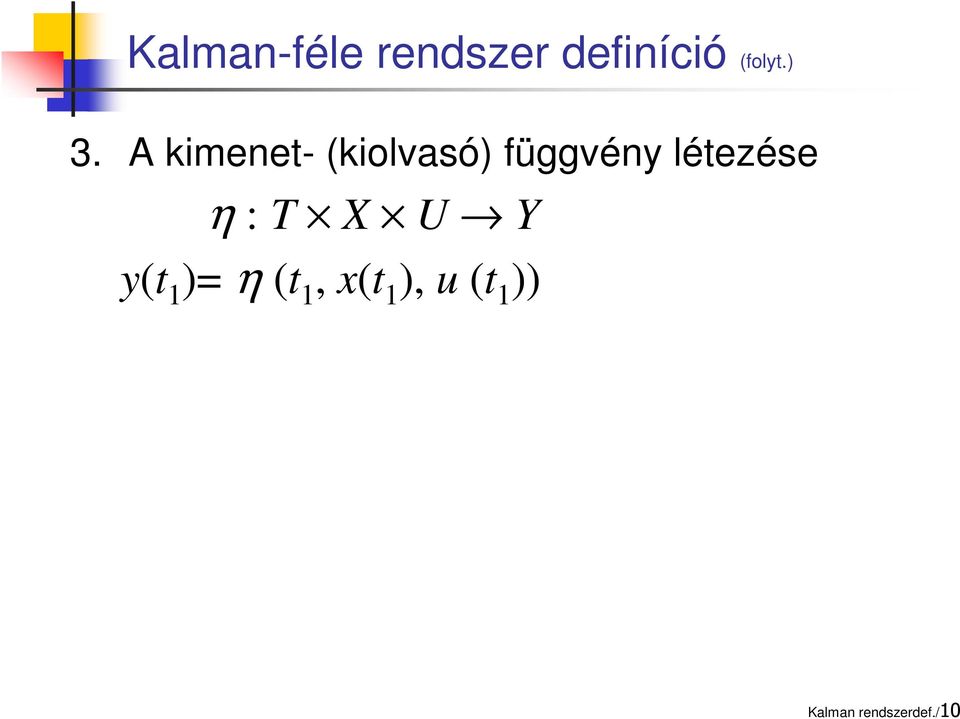

10 Kalman-féle rendszer definíció (folyt.) 3. A kimenet- (kiolvasó) függvény létezése η : T X U Y y(t 1 )= η (t 1, x(t 1 ), u (t 1 )) Kalman rendszerdef./10

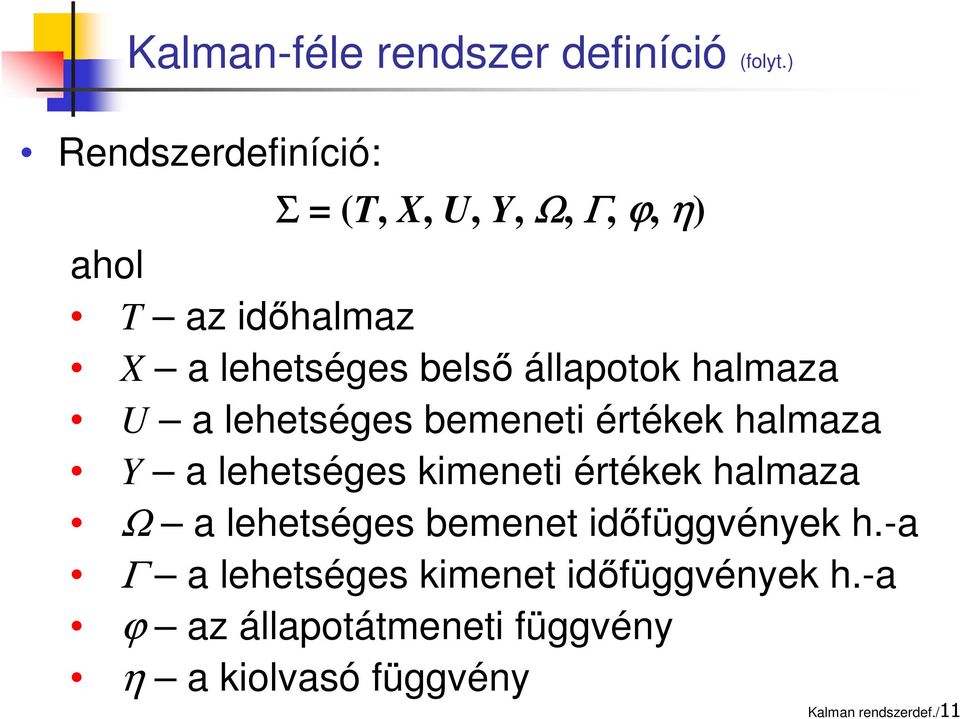

11 Kalman-féle rendszer definíció (folyt.) Rendszerdefiníció: Σ = (T, X, U, Y, Ω, Γ, ϕ, η) ahol T az időhalmaz X a lehetséges belső állapotok halmaza U a lehetséges bemeneti értékek halmaza Y a lehetséges kimeneti értékek halmaza Ω a lehetséges bemenet időfüggvények h.-a Γ a lehetséges kimenet időfüggvények h.-a ϕ az állapotátmeneti függvény η a kiolvasó függvény Kalman rendszerdef./11

állapotok halmaza U a lehetséges bemeneti értékek halmaza Y a lehetséges kimeneti értékek

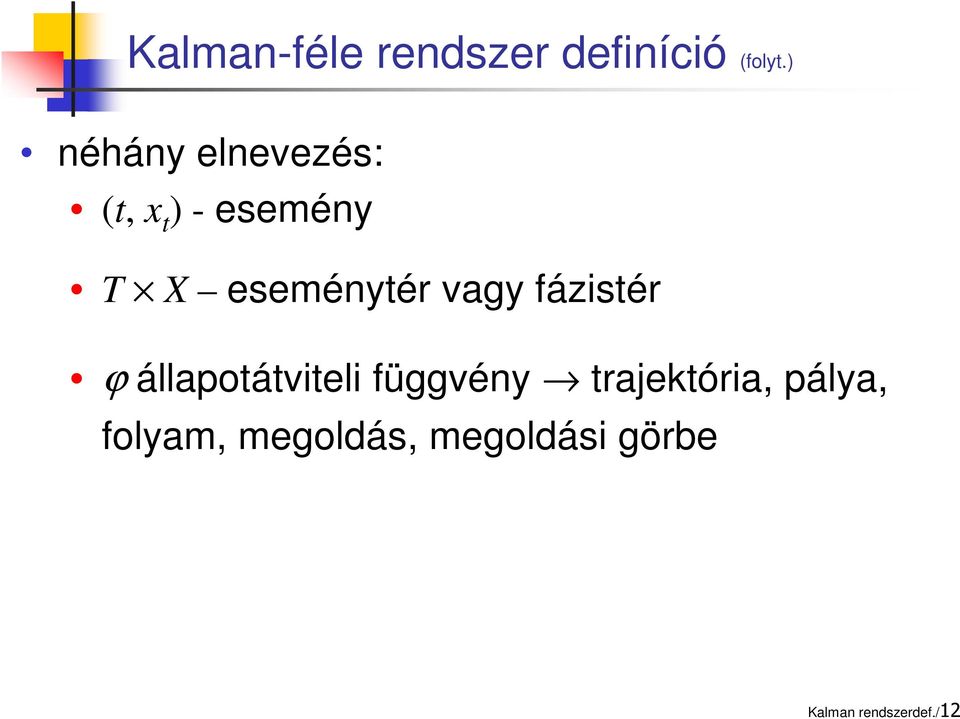

12 Kalman-féle rendszer definíció (folyt.) néhány elnevezés: (t, x t ) - esemény T X eseménytér vagy fázistér ϕ állapotátviteli függvény trajektória, pálya, folyam, megoldás, megoldási görbe Kalman rendszerdef./12

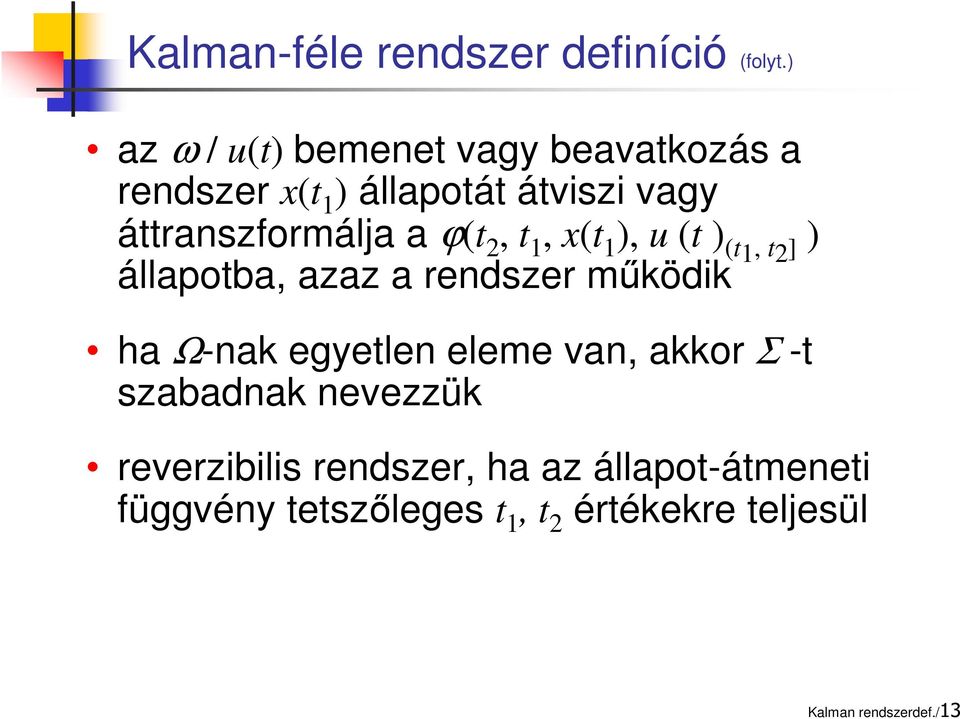

13 Kalman-féle rendszer definíció (folyt.) az ω / u(t) bemenet vagy beavatkozás a rendszer x(t 1 ) állapotát átviszi vagy áttranszformálja a ϕ(t 2, t 1, x(t 1 ), u (t ) (t 1, t2] ) állapotba, azaz a rendszer működik ha Ω-nak egyetlen eleme van, akkor Σ -t szabadnak nevezzük reverzibilis rendszer, ha az állapot-átmeneti függvény tetszőleges t 1, t 2 értékekre teljesül Kalman rendszerdef./13

a ϕ(t 2, t 1, x(t 1 ), u (t ) (t 1, t2] ) állapotba, azaz a rendszer működik ha Ω-nak egyetlen

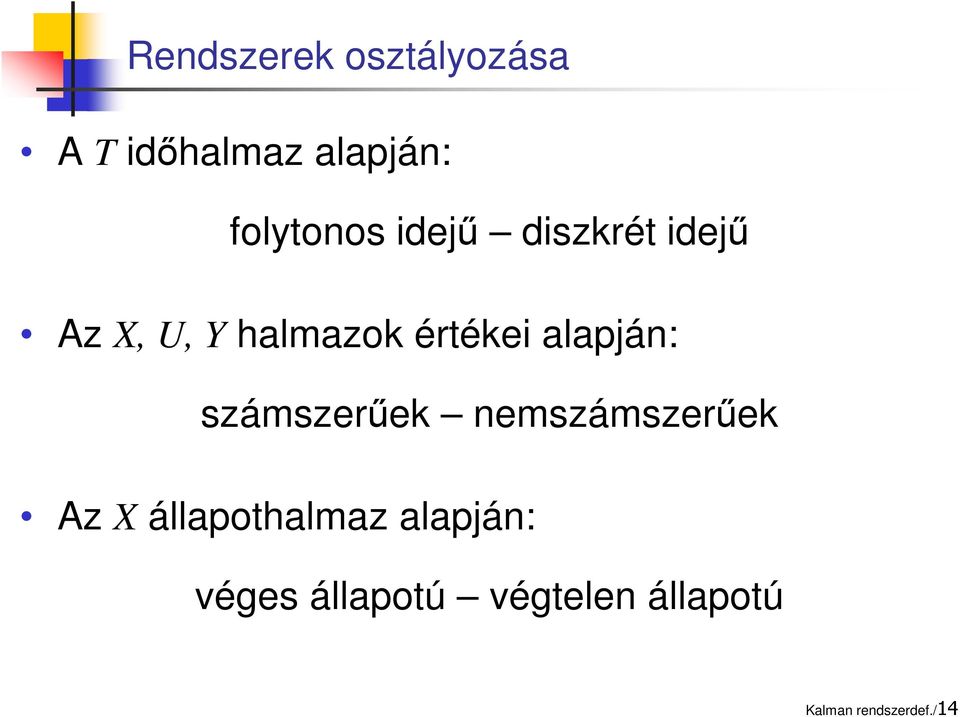

14 Rendszerek osztályozása A T időhalmaz alapján: folytonos idejű diszkrét idejű Az X, U, Y halmazok értékei alapján: számszerűek nemszámszerűek Az X állapothalmaz alapján: véges állapotú végtelen állapotú Kalman rendszerdef./14

alapján: számszerűek nemszámszerűek Az X állapothalmaz

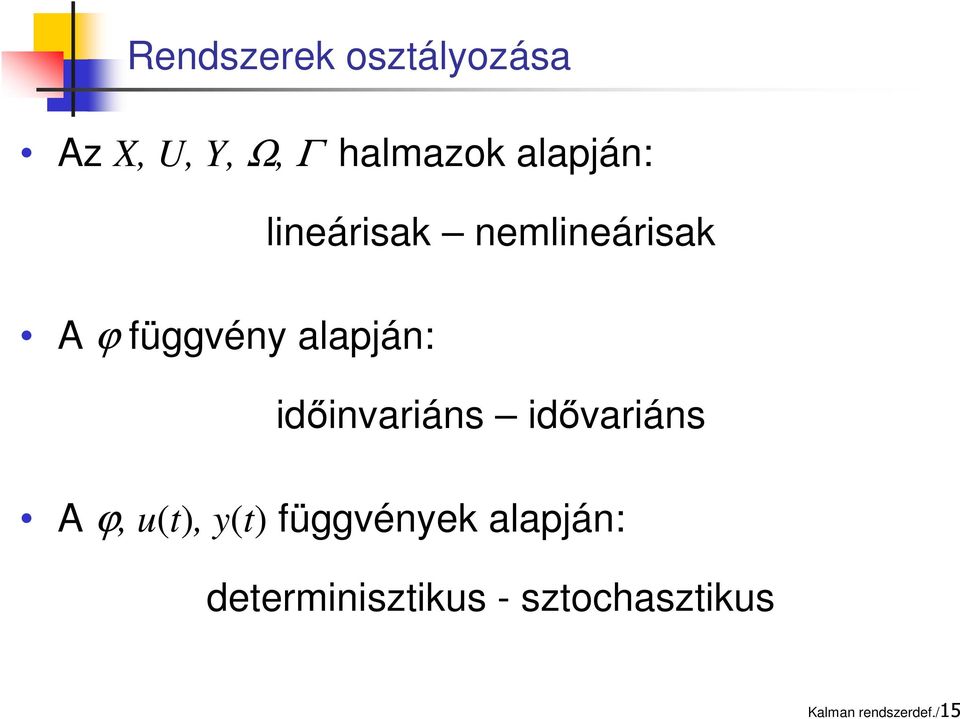

15 Rendszerek osztályozása Az X, U, Y, Ω, Γ halmazok alapján: lineárisak nemlineárisak A ϕ függvény alapján: időinvariáns idővariáns A ϕ, u(t), y(t) függvények alapján: determinisztikus - sztochasztikus Kalman rendszerdef./15

időinvariáns idővariáns A ϕ, u(t), y(t) függvények

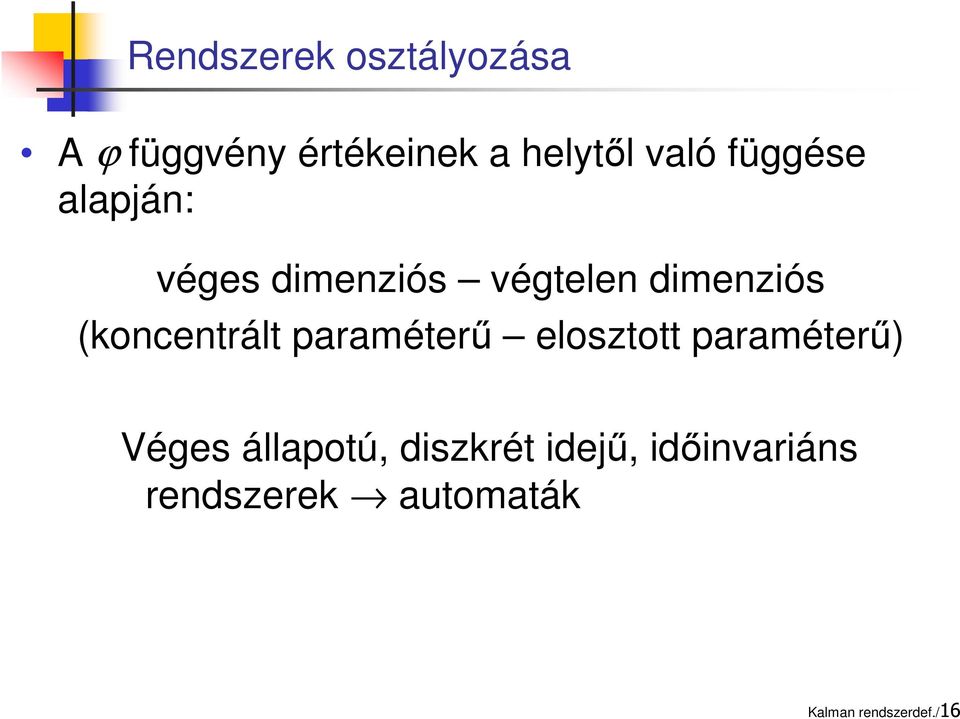

16 Rendszerek osztályozása A ϕ függvény értékeinek a helytől való függése alapján: véges dimenziós végtelen dimenziós (koncentrált paraméterű elosztott paraméterű) Véges állapotú, diszkrét idejű, időinvariáns rendszerek automaták Kalman rendszerdef./16

(koncentrált paraméterű elosztott paraméterű) Véges állapotú,
