1 b Első lépések Compaq Notebook sorozat Dokumentum cikkszáma: június Ez az útmutató ismerteti a hardver és szoftver üzembehelyezésével, a számítógép használatával és a problémák elhárításával kapcsolatos alapvető tudnivalókat, illetve a Compaq vállalattal történő kapcsolatfelvétel mikéntjét. Az utolsó fejezet a notebook külső tulajdonságait ismerteti.

2 2002 Compaq Information Technologies Group, L.P. A Compaq embléma, valamint a Compaq, az Evo és a Presario név a Compaq Information Technologies Group, L.P. védjegyei az Amerikai Egyesült Államokban, illetve más országokban. A Microsoft és a Windows a Microsoft Corporation védjegyei az Amerikai Egyesült Államokban, illetve más országokban. Az összes többi megemlített terméknév az adott vállalat tulajdonát képező védjegy lehet. A Compaq nem vállal felelősséget az itt található esetleges technikai vagy szerkesztési hibákért és mulasztásokért. A dokumentumban található információkra nem vonatkozik garancia. Az itt leírt információk előzetes értesítés nélkül változhatnak. A Compaq termékekre vonatkozó garanciát a termékhez kapott korlátozott garanciáról szóló nyilatkozat ismerteti. A dokumentumban ismertetettek nem jelentenek semmiféle további jótállást. Első lépések Első kiadás június Hivatkozási szám: N800/2800 Dokumentum cikkszáma:

3 Az útmutató használata Ez az előszó ismerteti a dokumentációban szereplő jelek, szövegstílusok és elérési utak jelentését. Figyelmeztetések, biztonsági előírások és megjegyzések A figyelmeztetések és biztonsági előírások fontos információkat tartalmaznak, melyek a felhasználó, az adatok és a rendszer biztonságát védik. Ezeket ez előírásokat mindig vegye figyelembe. A megjegyzések a témához tartozó kiegészítő információkat tartalmaznak. Egyes megjegyzések a kezdő felhasználók számára nyújtanak alapvető információkat. Más megjegyzésekben a haladó felhasználók számára olvashatók technikai jellegű információk. A figyelmeztetéseket, biztonsági előírásokat és megjegyzéseket az alábbi ikonok jelölik. ÅFIGYELEM! A figyelmeztetésekben leírtak a fizikai sérülésektől óvnak. ÄVIGYÁZAT! A biztonsági előírásokban leírtak az adatok, a számítógép vagy valamilyen külső eszköz károsodását előzhetik meg. A megjegyzések a kezdő vagy a tapasztalt felhasználók számára tartalmaznak kiegészítő információkat. Első lépések iii

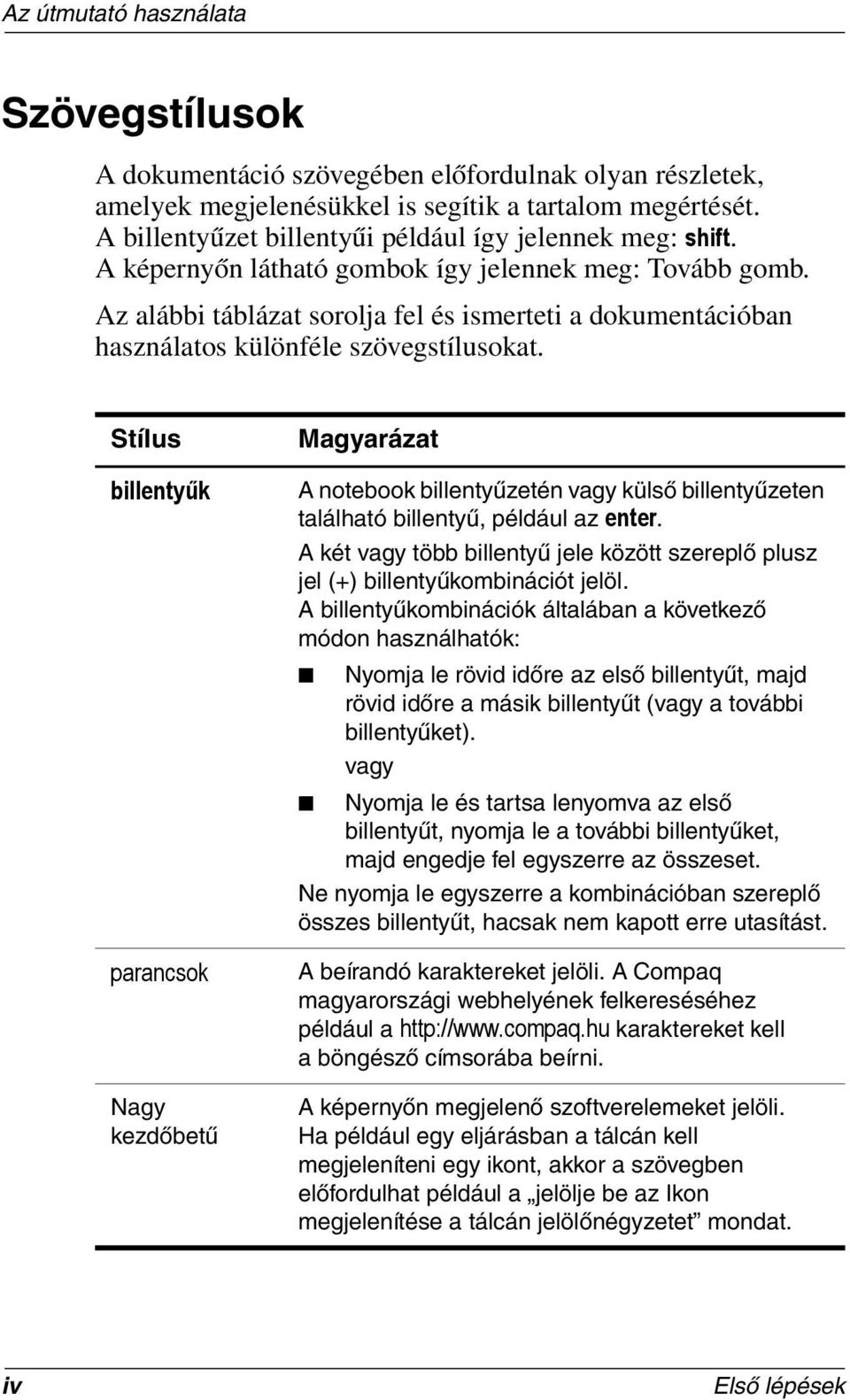

4 Az útmutató használata Szövegstílusok A dokumentáció szövegében előfordulnak olyan részletek, amelyek megjelenésükkel is segítik a tartalom megértését. A billentyűzet billentyűi például így jelennek meg: shift. A képernyőn látható gombok így jelennek meg: Tovább gomb. Az alábbi táblázat sorolja fel és ismerteti a dokumentációban használatos különféle szövegstílusokat. Stílus billentyűk parancsok Nagy kezdőbetű Magyarázat A notebook billentyűzetén vagy külső billentyűzeten található billentyű, például az enter. A két vagy több billentyű jele között szereplő plusz jel (+) billentyűkombinációt jelöl. A billentyűkombinációk általában a következő módon használhatók: Nyomja le rövid időre az első billentyűt, majd rövid időre a másik billentyűt (vagy a további billentyűket). vagy Nyomja le és tartsa lenyomva az első billentyűt, nyomja le a további billentyűket, majd engedje fel egyszerre az összeset. Ne nyomja le egyszerre a kombinációban szereplő összes billentyűt, hacsak nem kapott erre utasítást. A beírandó karaktereket jelöli. A Compaq magyarországi webhelyének felkereséséhez például a karaktereket kell a böngésző címsorába beírni. A képernyőn megjelenő szoftverelemeket jelöli. Ha például egy eljárásban a tálcán kell megjeleníteni egy ikont, akkor a szövegben előfordulhat például a jelölje be az Ikon megjelenítése a tálcán jelölőnégyzetet mondat. iv Első lépések

5 Az útmutató használata Elérési utak Az elérési utak követése A dokumentációban található utasítások gyakorta az operációs rendszer, egy alkalmazás vagy egy segédprogram egyes részeihez irányítják a felhasználót, ahol beállításokat adhat meg. A nagyobb jel (>) ilyenkor az elérési út egymást követő állomásait köti össze. Az egyes állomásokon nincs más tennivalója, mint a következő állomás kijelölése. A dokumentációban előforduló elérési utak jellemzői: A képernyőn megjelenő ikonra, párbeszédpanel-fülre vagy gombra mutatnak. A fülek az egyes panelek felső szélén láthatók. A notebook mutatóeszközeinek gyári alapbeállításain alapulnak: A kijelöléshez nyomja meg egyszer az érintőpad bal gombját 1. A dupla kattintáshoz nyomja meg kétszer az érintőpad bal gombját. A jobb gombbal történő kattintáshoz nyomja meg egyszer az érintőpad jobb gombját 2. A Windows rendszerre vonatkozó elérési utak legnagyobb része a Start menüvel kezdődik. A Windows Start menüjét a képernyő bal alsó sarkában található Start gombra kattintva vagy valamelyik Microsoft billentyűt 3 lenyomva jelenítheti meg. Az érintőpad gombjai és a Microsoft billentyűk Első lépések v

6 Az útmutató használata A megfelelő elérési útvonal kiválasztása A dokumentáció három operációs rendszerhez adja meg az elérési utakat. A Windows 2000 Professional rendszer elérési útja akkor követendő, ha: A gépen Windows 2000 Professional rendszer fut. vagy A gépen Windows XP Home vagy Windows XP Professional rendszer fut, és a klasszikus nézet aktív. A Windows XP Home vagy Windows XP Professional elérési utak akkor követendők, ha a gépen Windows XP Home vagy Windows XP Professional rendszer fut, és a kategórianézet aktív. Telepítés után a Windows XP Home és Windows XP Professional rendszerekben alapértelmezés szerint a kategórianézet aktív. Az egyes nézetek összehasonlításához vagy valamelyik kiválasztásához tegye a következőket: 1. Kattintson a jobb gombbal a Start gombra, a bal gombbal a Tulajdonságok parancsra, majd a Start menü fülre. 2. Válassza a Klasszikus vagy a Kategória lehetőséget. (A nézetek a Start menü lap illusztrációjában láthatók.) 3. Kövesse a képernyőn megjelenő utasításokat. vi Első lépések

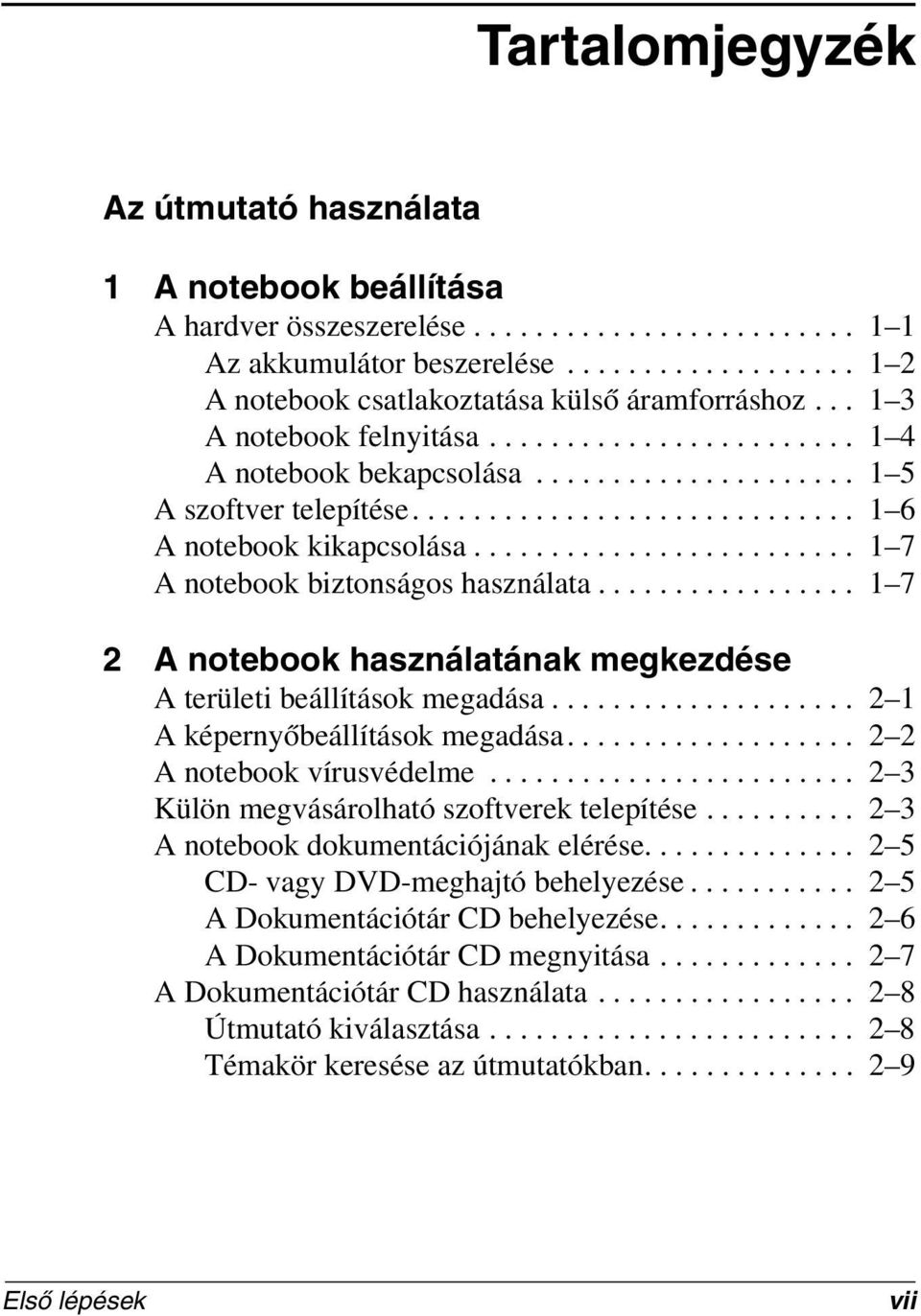

7 Tartalomjegyzék Az útmutató használata 1 A notebook beállítása A hardver összeszerelése Az akkumulátor beszerelése A notebook csatlakoztatása külső áramforráshoz A notebook felnyitása A notebook bekapcsolása A szoftver telepítése A notebook kikapcsolása A notebook biztonságos használata A notebook használatának megkezdése A területi beállítások megadása A képernyőbeállítások megadása A notebook vírusvédelme Külön megvásárolható szoftverek telepítése A notebook dokumentációjának elérése CD- vagy DVD-meghajtó behelyezése A Dokumentációtár CD behelyezése A Dokumentációtár CD megnyitása A Dokumentációtár CD használata Útmutató kiválasztása Témakör keresése az útmutatókban Első lépések vii

8 Tartalomjegyzék 3 Hibaelhárítás Ellenőrzőlista a problémák gyors elhárításához Áram alatt van a notebook? Be van kapcsolva a notebook? Készenléti vagy hibernált állapotban van-e a notebook? Nem hevült-e túl a notebook? Nem fagyott-e le a számítógép? Működnek-e a külső eszközök? Minden rendelkezésre álló dokumentációt elolvasott? Megfelelően működik a szoftver? A Compaq ügyfélszolgálatának elérése Előkészületek a technikai tanácsadás felhívására A notebook javítása hivatalos szakszervizben A külső hardverelemek A képernyő elemei Mutatóeszközök Érintőpados típusok Két mutatóeszközös típusok A fő kezelőfelület részegységei Tápfeszültségjelző LED-ek A billentyűzet és a meghajtók LED-jei Az energiagazdálkodás és a hangerő vezérlőelemei Az egyszerű hozzáférést segítő gombok és a billentyűzet Funkció- és számbillentyűk Az előlap részegységei A hátlap részegységei Csatlakozók Szellőzőnyílás, port és aljzatok Részegységek a bal oldalon Részegységek a jobb oldalon viii Első lépések

9 Tartalomjegyzék Részegységek a notebook alján Memória- és Mini PCI-rekeszek A rekeszek elemei Szellőzőnyílás és a dokkolóegység elemei Címkék További alaptartozékok Dokumentáció és helyreállító CD-k Vezetékek és kábelek Adapterek és tartozékok Tárgymutató Első lépések ix

10 1 A notebook beállítása A hardver összeszerelése A számítógép első üzembehelyezéséhez szüksége lesz a notebookra, a váltakozó áramú adapterre 1, illetve a tápvezetékre 2. A hardver beállításához végezze el a következő műveleteket: 1. Helyezze be az akkumulátort. 2. Csatlakoztassa a számítógépet külső áramforráshoz. 3. Nyissa fel a számítógép fedelét. 4. Kapcsolja be a notebookot. Ha a hardver vagy a szoftver beállítása során segítségre van szüksége, olvassa el az útmutató 3. fejezetét. A váltakozó áramú adapter és a tápkábel (Az adapterek és a tápkábelek földrajzi régiótól függően különbözhetnek.) Első lépések 1 1

11 A notebook beállítása Az akkumulátor beszerelése Az akkumulátor behelyezéséhez csúsztassa azt az akkumulátorrekeszbe, amíg a helyére nem pattan. Az akkumulátort csak egyféleképpen lehet behelyezni. Az akkumulátor beszerelése 1 2 Első lépések

12 A notebook beállítása A notebook csatlakoztatása külső áramforráshoz ÄVIGYÁZAT! A fájlok sérülésének elkerülése végett, illetve a megfelelő illesztőprogramok betöltésének érdekében az első bekapcsolást ne a notebook porttöbbszörözőben dokkolt állapotában hajtsa végre. A notebook csatlakoztatása külső áramforrásra: 1. Helyezze a számítógépet sík felületre, elektromos csatlakozó közelébe. 2. Csatlakoztassa a váltakozó áramú adapter kábelét az egyenáramú tápcsatlakozóhoz Csatlakoztassa a hálózati tápkábelt a váltakozó áramú adapterhez 2, majd az elektromos hálózati aljzathoz 3. Ha a számítógép a váltakozó áramforráshoz csatlakozik, a váltakozó áramú adapter LED-je 4 világítani kezd. A notebook csatlakoztatása külső áramforráshoz (A váltakozó áramú adapterek, tápkábelek és csatlakozóaljzatok földrajzi régiótól függően különbözhetnek.) Első lépések 1 3

13 A notebook beállítása A notebook felnyitása A notebook felnyitásához nyomja meg rövöd időre a kioldóreteszt 1, miközben felemeli a kijelzőt 2. A notebook felnyitása 1 4 Első lépések

14 A notebook beállítása A notebook bekapcsolása A notebook bekapcsolásához nyomja meg rövid időre a bekapcsológombot 1. A notebook bekapcsolásakor a tápfeszültség- és felfüggesztésjelző LED 2 világítani kezd, a rendszer pedig a szoftveres beállítás megkezdésére szólítja fel a felhasználót. Ha a notebook nem kapcsol be, olvassa el az útmutató 3. fejezetét. A notebook bekapcsolása Első lépések 1 5

15 A notebook beállítása A szoftver telepítése A notebook első bekapcsolásakor a szoftverek telepítésére felszólító üzenet jelenik meg. Mielőtt megkezdené a telepítést, olvassa el az alábbi figyelmeztetést és a használatbavétel előtti szoftvertelepítésre vonatkozó egyéb utasításokat. ÄVIGYÁZAT! A fájlsérülés elkerülése és a megfelelő illesztőprogramok telepítésének biztosítása érdekében tartsa be az alábbi utasításokat. Ne húzza ki a csatlakozóaljzatból a számítógép hálózati kábelét; Ne kapcsolja ki a számítógépet; Ne távolítson el és ne helyezzen be meghajtót. Az operációs rendszer megkezdett telepítését teljes egészében, megszakítás nélkül végre kell hajtani. A telepítés ideje változó lehet. Amikor a program a nyelv kiválasztását kéri, legyen nagyon körültekintő. A ki nem választott nyelvek törlődnek a rendszerből, és később nem telepíthetők újra. Amikor a program a végfelhasználói licencszerződés elfogadására szólítja fel, akkor a telepítés csak a szerzősdés elfogadása után folytatható. 1 6 Első lépések

16 A notebook beállítása A notebook kikapcsolása A számítógépet lehetőség szerint mindig a Windows alábbiakban ismertetett leállítási eljárásával kapcsolja ki. Az eljárásokkal kapcsolatban további tájékoztatást találhat Az útmutató használata fejezet Elérési utak című részében. A notebook kikapcsolása a Windows leállítási eljárásával: Windows 2000 Professional esetében: 1. Kattintson a Start menü Leállítás parancsára. 2. Kattintson a Válasszon az alábbi lehetőségek közül legördülő menü Leállítás elemére. 3. Kattintson az OK gombra. Windows XP Home Edition vagy Windows XP Professional rendszerben válassza a Start > Kikapcsolás > Kikapcsolás lehetőséget. Ha a notebook a Windows leállítási eljárására nem válaszol, akkor olvassa el a 3. fejezet Ellenőrzőlista a problémák gyors elhárításához című részének Nem fagyott-e le a számítógép? bekezdését. A notebook biztonságos használata Annak érdekében, hogy a notebookot megóvja a bizonytalan áramellátás vagy elektromos vihar okozta túlfeszültségtől, tartsa be a következő előírásokat: A tápvezetéket csatlakoztassa jó minőségű túlfeszültségvédőhöz. A modemet és a telefonvonalat összekötő kábelt is lássa el túlfeszültségvédelemmel. Elektromos viharok esetén üzemeltesse a notebookot akkumulátorról, vagy kapcsolja ki a gépet, és húzza ki a tápvezetéket a fali csatlakozóaljzatból. Első lépések 1 7

17 A túlfeszültségvédelmi eszközök a legtöbb számítógépes vagy elektronikai boltban beszerezhetők. Ha többet szeretne tudni a felhasználó, az adatok és a notebook elektromos és egyéb veszélyekkel kapcsolatos védelméről, akkor: Olvassa el az alábbi figyelmeztetést. Olvassa el a notebookhoz mellékelt biztonsági és kényelmi útmutatót. ÅFIGYELEM! Ez az eszköz B osztályú digitális eszköz (Class B digital device), amelyre az FCC-előírások 15. fejezete vonatkozik. A B osztállyal kapcsolatban további tudnivalókat tartalmaz a Dokumentációtár CD-n található Szabályozások és a biztonsággal kapcsolatos közlemények című dokumentum. A személyi sérülések, az áramütés, a tűzveszély és a készülék meghibásodásának elkerülése érdekében vegye figyelembe az alábbiakat: Ne iktassa ki a tápkábel földelőtüskéjét, az egy fontos biztonsági elem. A készüléket egy földelt, könnyen hozzáférhető konnektorba csatlakoztassa. A készülék áramtalanításához húzza ki a tápkábelt az elektromos csatlakozóból. Ne helyezzen semmit a tápkábelekre és a vezetékekre. Helyezze el a kábeleket úgy, hogy senki ne léphessen rájuk és ne akadhasson el bennük. Ne húzza a kábelt és a vezetékeket. A tápvezetéket annak dugaszánál fogva húzza ki az elektromos aljzatból. Ha nem használja, válassza le a modemet a telefonvonalról, és ne használja azt elektromos vihar esetén.

18 2 A notebook használatának megkezdése A területi beállítások megadása A billentyűzet kiosztását, az idő- dátum- és pénznemformátumot és hasonló területi beállításokat az operációs rendszerben adhatja meg. A területi beállítások eléréséhez tegye a következőket: Windows 2000 Professional rendszerben mutasson a Start menü Beállítások pontjára, kattintson a Vezérlőpult parancsra, majd kattintson duplán a Területi beállítások ikonra. Windows XP Home Edition vagy Windows XP Professional rendszerben kattintson a Start > Vezérlőpult > Dátum-, idő-, nyelvi és területi beállítások hivatkozásra. Ha további tájékoztatást szeretne a területi beállítások megadásával kapcsolatban, nyissa meg a Területi beállítások párbeszédpanelt, és forduljon a környezetfüggő súgóhoz. A környezetfüggő súgó használatához kattintson a panel jobb felső sarkában található kérdőjelre, majd a kívánt szoftverelemre. Megjelenik az elem leírása vagy magyarázata. Első lépések 2 1

19 A notebook használatának megkezdése A képernyőbeállítások megadása Ha több elemet szeretne megjeleníteni a képernyőn, vagy az elemeket nagyobb méretben szeretné látni, állítsa át az operációs rendszerben a képernyő felbontását. A képernyőfelbontási beállítások eléréséhez tegye a következőket: Windows 2000 Professional rendszerben mutasson a Start menü Beállítások pontjára, kattintson a Vezérlőpult parancsra, kattintson duplán a Képernyő ikonra, végül kattintson a Beállítások fülre. Windows XP Home Edition vagy Windows XP Professional rendszerben kattintson a Start > Vezérlőpult > Megjelenés és témák > A képernyőfelbontás módosítása > Beállítások fülre. A képernyőfelbontás képernyőterület) módosításához Windows 2000 Professional rendszerben tegye a következőket: 1. Tartsa lenyomva az érintőpad bal gombját, és húzza a megfelelő irányba a Beállítások lapon található csúszkát. A csúszka feletti illusztráción látható monitor képe a mozgatásnak megfelelően változik. 2. Ha a képen látható állapot megegyezik a használni kívánttal, kattintson az OK gombra, majd kövesse a képernyőn megjelenő utasításokat. A Képernyő tulajdonságai párbeszédpanelen található további képernyőbeállításokkal kapcsolatban forduljon a környezetfüggő súgóhoz. A környezetfüggő súgó használatához kattintson a panel jobb felső sarkában található kérdőjelre, majd a kívánt szoftverelemre. Megjelenik az elem leírása vagy magyarázata. 2 2 Első lépések

20 A notebook használatának megkezdése A notebook vírusvédelme Ha a notebookot ek fogadása, illetve hálózati vagy internetes hozzáférés céljából használja, akkor egyszersmind vírusveszélynek teszi ki. A számítógépes vírusok tönkretehetik az operációs rendszert és az alkalmazásokat, illetve megakadályozhatják azok rendeltetésszerű használatát. A víruskereső programok képesek a legtöbb vírus észlelésére, elpusztítására, és a legtöbb esetben az azok által okozott hibák megszüntetésére is. A modemes vagy hálózati kapcsolat használata előtt erősen ajánlott valamilyen külön megvásárolható víruskereső program telepítése. A víruskereső programok a legtöbb számítógép-forgalmazónál beszerezhetők. Külön megvásárolható szoftverek telepítése A Dokumentációtár CD-n számos, a számítógéppel együtt vásárolt program telepítésével és használatával kapcsolatban találhat részletes utasításokat. A CD használatának ismertetése az útmutató alábbi részében olvasható. Ha a szoftvereket azonnal, a Dokumentációtár CD nélkül szeretné telepíteni, akkor tartsa szem előtt az alábbiakat: ÄVIGYÁZAT! A fájlsérülés elkerülése és a megfelelő illesztőprogramok telepítésének biztosítása érdekében szoftvereket csak akkor telepítsen, ha a számítógép a váltakozó áramú adapteren keresztül külső áramforrásra csatlakozik. (Ne telepítsen szoftvert, ha a számítógép akkumulátorról működik vagy porttöbbszörözőben van dokkolva.) A telepítés folyamán ügyeljen a következőkre: Ne válassza le a számítógépet a külső áramforrásról. Ne kapcsolja ki a számítógépet; Ne távolítson el és ne helyezzen be meghajtót. Első lépések 2 3

21 A notebook használatának megkezdése Ha CD-ről szeretne programot telepíteni, olvassa el a CD-hez tartozó dokumentációt. A telepítéssel kapcsolatos utasítások a legtöbb esetben a CD csomagolásán találhatók, vagy a lemez behelyezése után megjelennek a képernyőn. Az eltelepített Compaq programok telepítése: Windows XP Professional rendszerben kattintson a Start > Setup Compaq Software (Compaq szoftverek telepítése) ikonra, majd kövesse a képernyőn megjelenő utasításokat. Windows 2000 Professional és Windows XP Home Edition rendszerben: Ha a Setup Compaq Software (Compaq szoftverek telepítése) látható az asztalon, akkor kattintson rá duplán, majd kövesse a képernyőn megjelenő utasításokat. Ha a Setup Compaq Software ikon nem látható az asztalon, kattintson a Start gombra, majd a Futtatás parancsra. Ezt követően: Windows 2000 Professional rendszerben írja be a parancssorba: c:\cpqapps\setup.exe preload /s Az asztalon megjelenik a Setup Compaq Software ikon. Kattintson duplán az ikonra, és kövesse a képernyőn megjelenő utasításokat. Windows XP Home rendszerben írja be a parancssorba a következő parancsot: c:\cpqapps\setup.exe preload programs /s A Setup Compaq Software ikon megjelenik a Minden program menüben. Kattintson a Start menü Minden program pontjára a Setup Compaq Software ikon, és kövesse a képernyőn megjelenő utasításokat. Ha telepítés előtt meg szeretné tudni a gyárilag betöltött Compaq segédprogramok helyigényét, és meg szeretné tekinteni az egyes alkalmazások leírását, kattintson duplán a Setup Compaq Software (Compaq szoftver telepítése) ikonra, majd kattintson a Next (Tovább) gombra. A segédprogram adatainak megtekintése után kattintson a Mégse gombra. 2 4 Első lépések

22 A notebook használatának megkezdése A notebook dokumentációjának elérése A notebook dokumentációjának megjelenítése: 1. Ha a MultiBay rekeszben nincs CD- vagy DVD-meghajtó, akkor helyezze azt be. 2. Helyezze a notebookhoz tartozó Dokumentációtár CD-t a meghajtóba. 3. Nyissa meg a Dokumentációtár CD-t. CD- vagy DVD-meghajtó behelyezése Tartsa a meghajtót úgy, hogy a csatlakozók 1 a MultiBay rekesz 2 felé nézzenek, és csúsztassa a meghajtót ütközésig a MultiBay rekeszbe 3. CD- vagy DVD-meghajtó behelyezése a MultiBay rekeszbe Első lépések 2 5

23 A notebook használatának megkezdése A Dokumentációtár CD behelyezése 1. Kapcsolja be a notebookot. 2. Nyomja meg a meghajtó előlapján lévő tálcanyitó gombot 1, majd húzza ki teljesen a tálcát Helyezze a CD-t címkézett oldalával felfelé a tálcára. 4. Óvatosan nyomja a lemezt a tálca orsójára 3, míg a helyére nem kattan. A lemezt a szélénél fogja meg, ne érintse a felületét. (Ha a tálca nem jön ki teljesen, vigye a lemezt megdöntve az orsó fölé, majd lefelé nyomva helyezze az orsóra.) 5. Zárja be a meghajtó tálcáját. A Dokumentációtár CD behelyezése a CD-meghajtóba 2 6 Első lépések

24 A notebook használatának megkezdése A Dokumentációtár CD megnyitása A Dokumentációtár menüjének megjelenítése Ha a CD-k automatikus lejátszása engedélyezve van a notebookon, akkor a menü a Dokumentációtár CD behelyezése után néhány másodperccel megjelenik. Ha az automatikus lejátszás nincs engedélyezve, akkor a menüt kézzel is meg lehet jeleníteni: 1. Kattintson a Start menü Futtatás parancsára. 2. A Megnyitás mezőbe írja be a következőt: explorer x: (ahol az X a CD-meghajtó betűjele) 3. Kattintson az.exe kiterjesztésű fájlra (például a Fájlnév.exe fájlra). 4. Kattintson az OK gombra. A meghajtó betűjele az ábécé egyik betűje, amelyet a számítógép a meghajtó azonosítására használ. A CD-meghajtó betűjelének megjelenítéséhez kattintson duplán az asztalon a Sajátgép ikonra. Az Acrobat Reader programmal kapcsolatos felszólítások Az Adobe Acrobat Reader programmal jelenítheti meg a notebook dokumentációját a képernyőn. Ha a Dokumentációtár CD megnyitásakor az Acrobat Reader programmal kapcsolatos üzenet jelenik meg, válasszon az alábbi lehetőségek közül: Az Acrobat Reader telepítése Az Acrobat Reader licencszerződés elfogadása. Első lépések 2 7

25 A notebook használatának megkezdése A Dokumentációtár CD használata Ez a rész ismerteti az útmutatók kiválasztásának és az egyes témakörök megkeresésének mikéntjét. A dokumentációban használatos jelek, szövegstílusok és elérési utak jelentésével kapcsolatos tájékoztatás Az útmutató használata című részben olvasható. Útmutató kiválasztása A notebookkal kapcsolatos tájékoztatás az alábbi táblázatban összefoglalt 7 útmutatóban található. Témakör A jelen útmutató 4. fejezetében ismertetett külső hardverjellemzőinek használata A notebook üzemeltetése akkumulátorról A memória bővítése Energiagazdálkodás és környezetvédelmi jellemzők CD-k és DVD-k lejátszása, készítése és másolása A készenléti állapot és hibernálás használata, az energiagazdálkodási beállítások megadása Biztonsági funkciók, például jelszavak használata a jogosulatlan hozzáférés megelőzése érdekében Compaq szoftverek frissítése és helyreállítása A MultiBoot, Compaq Diagnostics és Setup segédprogramok használata A modem használata Hálózati kapcsolat használata Útmutató Hardverútmutató Szoftverútmutató Modem- és hálózathasználat Folytatás 2 8 Első lépések

26 A notebook használatának megkezdése Útmutató kiválasztása, folytatás Témakör A modem AT parancsainak használata A notebook parancsainak elérése A notebook és a meghajtók karbantartása A notebook előkészítése szállításhoz Utazás a notebookkal (a légi és nemzetközi utazást is beleértve) A notebookkal kapcsolatos problémák önálló megoldása A Compaq támogatási lehetőségeinek igénybevétele Hivatalos engedélyek és biztonsági információk A notebook védelme a sztatikus elektromosságtól Útmutató Útmutató a modemparancsok használatához (csak tapasztalt felhasználóknak) Karbantartás, szállítás és utazás Hibaelhárítás Szabályozások és a biztonsággal kapcsolatos közlemények Témakör keresése az útmutatókban Adott információ keresése az útmutatókban: Használja az Acrobat Reader hivatkozásait és keresési funkcióját. Az alfejezetek megjelenítéséhez kattintson az Acrobat Reader bal oldali ablaktáblájában látható plusz (+) jelekre. A témakörök gyors kereséséhez kattintson a File (Fájl) menü Find (Keresés) parancsára. Az Acrobat Reader további keresési, navigációs és nyomtatási eljárásaival kapcsolatban a program súgójában találhat tájékoztatást. Első lépések 2 9

27 A notebook használatának megkezdése Használja a tárgymutatót. A tárgymutatók az elemeket csoportokba (például: LED-ek) rendezve tartalmazzák, ami akkor lehet hasznos, ha nem ismeri egy adott elem nevét. A tárgymutató mindig az adott témakör első lapjára mutat. Az ez után következő lapokat is elolvasva a témához kapcsolódó további információkat találhat Első lépések

28 3 Hibaelhárítás A problémák megoldásához tegye a következőket: 1. Tekintse át a fejezet következő, Ellenőrzőlista a problémák gyors elhárításához című részét. 2. Tekintse át a Dokumentációtár CD-n található Hibaelhárítás útmutatót. 3. Ha a probléma továbbra is fennáll, olvassa el a fejezet végén található, A Compaq ügyfélszolgálatának elérése című részt. Első lépések 3 1

29 Hibaelhárítás Ellenőrzőlista a problémák gyors elhárításához Áram alatt van a notebook? Ha a váltakozó áramú adapter LED-je nem világít, és a notebookot nem lehet bekapcsolni, akkor előfordulhat, hogy az nem kap megfelelő tápfeszültséget. Ha a notebook akkumulátorról vagy fali aljzattól különböző külső áramforrásról működik, akkor a váltakozó áramú adapter segítségével csatlakoztassa fali aljzathoz. Ellenőrizze, hogy a tápvezeték és a váltakozó áramú adapter kábele megfelelően csatlakozik. Egy másik elektromos eszközt a fali aljzathoz csatlakoztatva ellenőrizze, hogy az aljzat megfelelően működik. Ha a váltakozó áramú adapter LED-je világítani kezd, a notebook megfelelő tápfeszültséget kap. Ha a notebook külső áramforrásról üzemel, akkumulátorról viszont nem, akkor töltse fel az akkumulátort. Ha további tájékoztatásra van szüksége a notebook akkumulátorról történő üzemeltetésével kapcsolatban, akkor olvassa el a Dokumentációtár CD-n található Hardverútmutató Akkumulátorok című részét. A váltakozó áramú adapter LED-je 3 2 Első lépések

30 Hibaelhárítás Be van kapcsolva a notebook? Ha a tápfeszültség- és felfüggesztésjelző LED 1 nem világít, akkor lehet, hogy a notebook nincs bekapcsolva. A notebook bekapcsolásához nyomja meg rövid időre a bekapcsológombot 2. Ha a tápfeszültség- és felfüggesztésjelző LED világít, akkor a notebook be van kapcsolva. A tápfeszültség- és felfüggesztésjelző LED, valamint a bekapcsológomb Készenléti vagy hibernált állapotban van-e a notebook? A készenléti és a hibernált állapottal energiát takaríthat meg, amikor a notebook be van kapcsolva, de nincs használatban. Ha a notebook hibernált állapotba kerül, a tápfeszültség- és felfüggesztésjelző LED 1 kikapcsol, a rendszer a merevlemezre menti az aktuális állapotot, majd leáll. A hibernálásból történő kilépéshez nyomja meg rövid időre a bekapcsológombot 2. Ha a notebook készenléti állapotba kerül, a tápfeszültség- és felfüggesztésjelző LED 1 villogni kezd, a rendszer a memóriába menti az aktuális állapotot, majd kikapcsolja a képernyőt. A készenléti állapotból történő kilépéshez nyomja meg rövid időre a bekapcsológombot 2. A készenléti és a hibernált állapottal kapcsolatos további tudnivalókat a Dokumentációtár CD-n található Szoftverútmutató Energiagazdálkodás című fejezete tartalmazza. Első lépések 3 3

31 Hibaelhárítás Nem hevült-e túl a notebook? Nem szokatlan eset, hogy a notebook használat közben felmelegszik. Ha azonban a felmelegedés rendkívüli mértékű, akkor lehet, hogy valamelyik szellőzőnyílás el van záródva. Előfordulhat, hogy a túlmelegedés miatt a notebook nem válaszol. A szellőzőnyílások a notebook hátulján, jobb oldalán és alján találhatók. Ha gyanítja, hogy a problémát túlmelegedés okozza, akkor várja meg, míg a notebook szobahőmérsékletre hűl. Ezt követően: A notebookot kemény felületen használja. A szőnyeg, párna vagy egyéb vastag szövet elzárhatja az alsó szellőzőnyílást. Ellenőrizze, hogy az alsó és jobb oldali szellőzőnyílásokat nem zárja el semmiféle merev felület (például nyomtató), ágytakaró vagy ruházat. Nem fagyott-e le a számítógép? Ha a rendszer lefagyott, és a Windows megszokott leállítási eljárásai nem használhatóak, akkor tegye a következőket: 1. Nyomja le a Ctrl+Alt+Delete billentyűkombinációt. Ezt követően: Windows 2000 Professional rendszerben kattintson a Leállítás gombra, a Válasszon az alábbi lehetőségek közül listából válassza az Újraindítás vagy a Leállítás lehetőséget, majd kattintson az OK gombra. Windows XP Home Edition vagy Windows XP Professional rendszerben kattintson a Kikapcsolás parancsra, majd a Kikapcsolás gombra. 2. Ha a számítógépet a Ctrl+Alt+Delete billentyűkombinációval sem sikerül leállítani, nyomja le a bekapcsológombot, és négy másodpercig tartsa lenyomva. 3. Ha a bekapcsológomb használata sem jár sikerrel, vegye ki a számítógépből az akkumulátort vagy húzza ki a tápkábelt az elektromos aljzatból. 3 4 Első lépések

32 Hibaelhárítás Működnek-e a külső eszközök? Ha valamelyik külső eszköz nem működik megfelelően, tegye a következőket: Kapcsolja be az eszközt az annak dokumentációjában ismertetett módon. Egyes eszközöket, például a külső monitort, nyomtatót és egyéb, párhuzamos portra csatlakoztatott eszközöket a notebook bekapcsolása előtt kell bekapcsolni. Ellenőrizze a következőket: Minden eszköz megfelelően csatlakozik? Kap az eszköz tápfeszültséget? A megfelelő illesztőprogramok vannak telepítve? Telepítse a legfrissebb ROM-ot az eszközhöz. Ezzel kapcsolatban további tájékoztatás a Dokumentációtár CD-n lévő Szoftverútmutató Szoftverek frissítése és visszaállítása című részét. Minden rendelkezésre álló dokumentációt elolvasott? A notebook hardverének és szoftverének használatával kapcsolatos legfrissebb utasítások eléréséhez tegye a következőket: A Dokumentációtár CD használatával kapcsolatos utasítások a 2. fejezetben olvashatók. Ez a CD tartalmazza a Compaq hardver és szoftver használatával, illetve a külön megvásárolható eszközök vagy szoftverek használatba helyezésével kapcsolatos tudnivalókat. Az operációs rendszerrel kapcsolatos tájékoztatás ügyében olvassa el a Windows megfelelő súgófájljait. AWindows súgófájljainak eléréséhez kattintson a Start gombra, majd a Súgó parancsra. További tájékoztatást a Microsoft webhelyén találhat (a webhely nem minden nyelven érhető el), a következő címen: Első lépések 3 5

33 Hibaelhárítás A legtöbb alkalmazáshoz és segédprogramhoz tartoznak az adott programmal kapcsolatos tudnivalókat tartalmazó súgófájlok. Ezen súgófájlokat a program Súgó (Help) parancsával érheti el. A Súgó parancs általában egy Súgó (Help) nevű menüelem vagy gomb, esetleg egy kérdőjel ikon. Megfelelően működik a szoftver? Ha a szoftver lefagy vagy látszólag nem megfelelően működik, akkor tegye a következőket: Indítsa újra a számítógépet. Futtasson víruskereső programot. Ha a notebookot ek fogadása, illetve hálózati vagy internetes hozzáférés céljából használja, akkor egyszersmind vírusveszélynek teszi ki. A számítógépes vírusok tönkretehetik az operációs rendszert és az alkalmazásokat, illetve megakadályozhatják azok rendeltetésszerű használatát. A víruskereső programok képesek a legtöbb vírus észlelésére, elpusztítására, és a legtöbb esetben az azok által okozott hibák megszüntetésére is. A víruskereső programok a legtöbb számítógépforgalmazónál beszerezhetők. A víruskereső program használatával kapcsolatban olvassa el annak dokumentációját. 3 6 Első lépések

34 Hibaelhárítás Telepítse újra a szoftvert. Az operációs rendszer vagy a Compaq programok újratelepítéséhez olvassa el a helyreállító CD-khez kapott utasításokat. A helyreállító CD-kkel kapcsolatos további tudnivalókat a Dokumentációtár CD-n található Szoftverútmutató Szoftverek visszaállítása című fejezete tartalmazza. A nem gyárilag előtelepített programok újratelepítéséhez kövesse az azokhoz kapott dokumentáció utasításait. ÄVIGYÁZAT! A fájlsérülés elkerülése és a megfelelő illesztőprogramok telepítésének biztosítása érdekében szoftvereket csak akkor telepítsen újra, ha a számítógép a váltakozó áramú adapteren keresztül külső áramforrásra csatlakozik. (Ne telepítsen újra szoftvert, ha a számítógép akkumulátorról működik vagy porttöbbszörözőben van dokkolva.) Az újratelepítés közben ügyeljen a következőkre: Ne válassza le a számítógépet a külső áramforrásról. Ne kapcsolja ki a számítógépet; Ne távolítson el és ne helyezzen be meghajtót. Első lépések 3 7

35 Hibaelhárítás A Compaq ügyfélszolgálatának elérése Ha a fejezet korábbi részeiben megadott hibaelhárítási javaslatok nem vezettek eredményre, akkor forduljon a Compaq ügyfélszolgálatához. Ha a notebook csatlakozik az internetre, keresse fel a Compaq webhelyét. Az otthoni munkát végző és magánfelhasználók, illetve a kisvállalati felhasználók a következő címet írják be a webböngésző címsorába: A Compaq webhely ezen része angolul világszerte elérhető. A szolgáltatás egyes földrajzi régiókban más nyelveken is rendelkezésre áll. Az üzleti felhasználók a következő címen részesülnek technikai támogatásban: Ha a notebook nem csatlakoztatható az internetre, a notebookhoz mellékelt Worldwide Telephone Numbers (A Compaq telefonszámai a különböző országokban) tájékoztatóban található információk alapján keressen meg egy tanácsadó technikust, illetve a Compaq hivatalos forgalmazóját vagy viszonteladóját. 3 8 Első lépések

36 Hibaelhárítás Előkészületek a technikai tanácsadás felhívására Annak érdekében, hogy a probléma mielőbb megoldódjék, a telefonhívás előtt győződjön meg róla, hogy a következő elemek elő vannak készítve: A notebook. A gyári szám és a típusnév, melyeket a notebook alján lévő címkéről olvashat le. A vásárlás dátuma a számlán. A probléma előfordulásának körülményei. A rendszer által megjelenített hibaüzenetek. Az operációs rendszer verziószáma és regisztrációs száma. Az alábbi eljárások ismertetik a fenti számok elérési útját. Az elérési utakkal kapcsolatban további tájékoztatást találhat Az útmutató használata fejezet Elérési utak című részében. Az operációs rendszer verziószámának és regisztrációs számának megjelenítéséhez tegye a következőket: Windows 2000 Professional rendszerben mutasson a Start menü Beállítások pontjára, majd kattintson a Vezérlőpult parancsra, kattintson duplán a Rendszer ikonra, és válassza az Általános lapot. Windows XP Home Edition vagy Windows XP Professional rendszerben kattintson a Start menü Vezérlőpult parancsára, majd a Teljesítmény és karbantartás, végül a Rendszer hivatkozásra, és válassza az Általános lapot. A külön megvásárolható nyomtató márkája és típusa. A Compaq Diagnostics segédprogrammal végzett esetleges vizsgálatok eredményei. A konfigurációs vagy diagnosztikai információk Compaq Diagnostics segédprogrammal történő megjelenítésével kapcsolatban olvassa el a Dokumentációtár CD-n lévő Szoftverútmutató A Setup segédprogram és a diagnosztikai segédprogramok című részét. Első lépések 3 9

37 Hibaelhárítás A notebook javítása hivatalos szakszervizben A fenti, Előkészületek a technikai tanácsadás felhívására című részben felsoroltakon kívül hajtsa végre a következőket: Törölje az összes jelszót a számítógépből vagy Adja meg az összes jelszót a szakembernek. A jelszavak használatával kapcsolatos további tudnivalókat a Dokumentációtár CD-n található Szoftverútmutató Adatvédelem című fejezete tartalmazza Első lépések

38 4 A külső hardverelemek A képernyő elemei A képernyő elemei 1 Mikrofon Egycsatornás hangbemenetet biztosít. 2 többportos eszköz (MultiPort) 3 A képernyőfedél kioldóretesze Csatlakoztatható hozzá egy külön megvásárolható USB-kompatibilis vezeték nélküli eszköz, például Bluetooth MultiPort, b, vezeték nélküli LAN MultiPort vagy más, jövőben kifejlesztendő technológián alapuló vezeték nélküli eszköz. Felnyitja a számítógépet. Első lépések 4 1

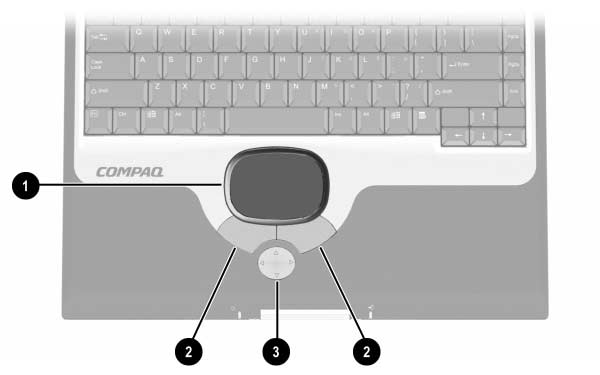

39 A külső hardverelemek Mutatóeszközök Érintőpados típusok Mutatóeszközök: Érintőpados típusok 1 ÉrintőpadMozgatja a kurzort. Beállíthatók rajta más egérfunkciók is (például görgetés, kijelölés és dupla kattintás).* 2 Az érintőpad jobb és bal gombja A hagyományos egér jobb, illetve bal gombjának funkcióit látja el. 3 Görgetőgomb Lehetővé teszi a legtöbb alkalmazás és böngésző ablakainak négy irányban történő görgetését. *A mutatóeszközök funkcióinak módosításával kapcsolatos tudnivalókért olvassa el a Dokumentációtár CD-n található Hardverútmutató Mutatóeszközök és billentyűzet című fejezetének A mutatóeszköz beállításainak megadása című részét. 4 2 Első lépések

40 A külső hardverelemek Két mutatóeszközös típusok Mutatóeszközök: Két mutatóeszközös típusok 1 Pöcökegér Mozgatja a kurzort, kijelöli és aktiválja a képernyőn látható elemeket. 2 A pöcökegér bal és jobb gombja A hagyományos egér jobb, illetve bal gombjának funkcióit látja el. 3 ÉrintőpadMozgatja a mutatót. Beállíthatók rajta más egérfunkciók is (például görgetés, kijelölés és dupla kattintás).* 4 Az érintőpad jobb és bal gombja A hagyományos egér jobb, illetve bal gombjának funkcióit látja el. *A mutatóeszközök funkcióinak módosításával kapcsolatos tudnivalókért olvassa el a Dokumentációtár CD-n található Hardverútmutató Mutatóeszközök és billentyűzet című fejezetének A mutatóeszköz beállításainak megadása című részét. Első lépések 4 3

41 A külső hardverelemek A fő kezelőfelület részegységei Tápfeszültségjelző LED-ek A fő kezelőfelület részegységei: Tápfeszültségjelző LED-ek 1 Váltakozó áramú adapter LED-je 2 Tápfeszültség- és felfüggesztésjelző LED 3 Az akkumulátor töltésjelzője Ha világít, a váltakozó áramú adapter látja el árammal a számítógépet. Ha világít, a számítógép be van kapcsolva. Ha villog, a számítógép készenléti üzemmódban van. Ha világít, az akkumulátor töltődik. Ha villog, a számítógép egyedüli áramforrása az akkumulátor, amely kezdlemerülni. 4 4 Első lépések

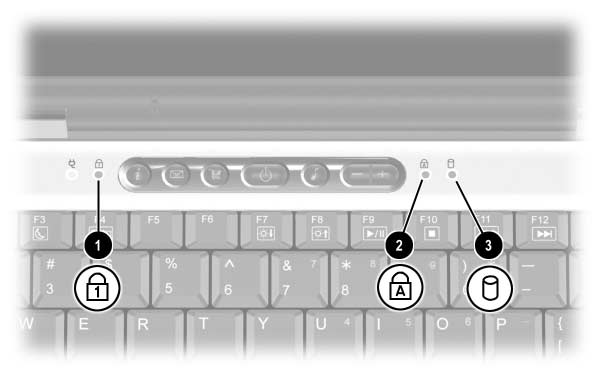

42 A külső hardverelemek A billentyűzet és a meghajtók LED-jei A fő kezelőfelület részegységei: A billentyűzet és a meghajtók LED-jei 1 Num Lock LED Ha világít, a NumLock funkció (a belső billentyűzet) be van kapcsolva.* 2 Caps Lock LED Ha világít, a Caps Lock (nagybetűzár) funkció be van kapcsolva. 3 IDE (integrált elektronikával rendelkező) meghajtó elérését jelző LED Ha világít, az alábbiak valamelyike használatban van: A merevlemez-meghajtó rekeszében lévő merevlemez. A MultiBay rekeszben lévő merevlemez-, Zip, SuperDisk vagy bármilyen típusú CD- vagy DVDmeghajtó. *A Num Lock funkcióval, a belső számbillentyűzettel vagy a külső számbillentyűzetekkel kapcsolatos tudnivalókért olvassa el a Dokumentációtár CD-n található Hardverútmutató Mutatóeszközök és billentyűzet című fejezetének Számbillentyűzet című részét. Első lépések 4 5

43 A külső hardverelemek Az energiagazdálkodás és a hangerő vezérlőelemei A fő kezelőfelület részegységei: Az energiagazdálkodás és a hangerő vezérlőelemei 1 A képernyő kapcsolója* 2 Bekapcsológomb* 3 Hangerősza bályzó gombok (2) Kikapcsolja a notebook kijelzőjét, ha a bekapcsolt állapotban levő számítógép fedelét becsukja. Ha a notebook ki van kapcsolva, a gomb megnyomásával bekapcsolhatja a gépet. be van kapcsolva, a gomb megnyomásával hibernált üzemmódba állíthatja a gépet. készenléti üzemmódban van, a gomb megnyomásával kiléptetheti a gépet a készenléti üzemmódból. hibernált üzemmódban van, a gomb megnyomásával kiléptetheti a gépet a hibernált üzemmódból. Ha a rendszer nem válaszol, és a Windows rendszerleállítási eljárásai nem használhatók, a számítógép leállításához tartsa lenyomva a gombot 4 másodpercig. Hangerő beállítására vagy elnémítására és a rendszerszinten beállított eredeti hangerő visszaállítására szolgálnak. A hangerő elnémításához vagy visszaállításához nyomja le egyszerre mindkét hangerőgombot. *Ez a táblázat az alapbeállításokat tartalmazza. A bekapcsológomb, a képernyőkapcsoló vagy az Fn+F3 billentyűparanccsal kapcsolatos tudnivalókat a Dokumentációtár CD-n található Szoftverútmutató Energiagazdálkodás című fejezete tartalmazza. 4 6 Első lépések

44 A külső hardverelemek Az egyszerű hozzáférést segítő gombok és a billentyűzet A fő kezelőfelület részegységei: Az egyszerű hozzáférést segítő gombok és a billentyűzet 1 Az egyszerű hozzáférést segítő gombok (4) 2 Microsoft-emblémás billentyűk (2) Az internet, illetve hálózati erőforrások vagy egy adott meghajtón található szoftveralkalmazások, illetve adatfájlok gyors elérésére szolgálnak. A gombok ikonjai az egyes gombokkal alapértelmezés szerint elérhető elemeket ábrázolják. A gombok ezektől eltérő elemek elérésére is átprogramozhatók. Megjelenítik a Windows Start menüjét. 3 Alkalmazás billentyű A mutató alatti elemhez tartozó helyi menüt jeleníti meg. Első lépések 4 7

45 A külső hardverelemek Funkció- és számbillentyűk A fő kezelőfelület részegységei: Funkció- és számbillentyűk 1 Funkcióbillentyűk (12) Az operációs rendszer vagy az alkalmazások egyes feladatainak végrehajtására szolgálnak. A Windows rendszerben és számos alkalmazásban például az F1 lenyomásával indítható a súgó. Az Fn billentyűvel kombinációban az F2 F4 és az F7 F12 funkcióbillentyűk billentyűparancsként további feladatok végrehajtására szolgálnak.* 2 Fn billentyű Más billentyűkkel együtt használva rendszerfeladatokat hajt végre. Az Fn+F7 billentyűparanccsal például csökkenthető, az Fn+F8 billentyűparanccsal pedig növelhető a képernyő fényereje. 3 Számbillentyűzet billentyűi (15)* Külső billentyűzet számbillentyűihez hasonlóan használhatók. *A gyorsítóbillentyűkkel, illetve a számbillentyűzet billentyűivel kapcsolatos tudnivalókért olvassa el a Dokumentációtár CD-n található Hardverútmutató Mutatóeszközök és billentyűzet című fejezetét. 4 8 Első lépések

46 A külső hardverelemek Az előlap részegységei Az előlap részegységei Sztereó hangszórók (2) Sztereó hangot állítanak elő. Első lépések 4 9

47 A külső hardverelemek A hátlap részegységei Csatlakozók A hátlap részegységei: Csatlakozók 1 Párhuzamos csatlakozó Párhuzamos eszköz például nyomtató csatlakoztatására szolgál. 2 Külső monitor csatlakozója Külön megvásárolható külső monitor vagy kivetítő csatlakoztatása. 3 USB-csatlakozók (2) Ide csatlakoztathatók az USB-eszközök. 4 Egyenáramú tápcsatlakozó Váltakozó áramú adapter vagy külön megvásárolható, gépkocsiban használható adapter/töltő, repülőgépen használható adapter, illetve egyenáramú tápkábel csatlakoztatására használható Első lépések

48 A külső hardverelemek Szellőzőnyílás, port és aljzatok A hátlap részegységei: Szellőzőnyílás, port és aljzatok 1 Szellőzőnyílás (háromból az egyik) 2 Infravörös adatátviteli port 3 S-video kimeneti csatlakozó A belső alkatrészek hűtéséhez szükséges légáramlást biztosítja. Ä A túlmelegedés megelőzése érdekében a nyílást mindig hagyja szabadon! Ügyeljen arra, hogy semmilyen kemény felület (például a notebook mellé helyezett nyomtató) vagy szövet (ágynemű, ruha stb.) ne akadályozza a szellőzést. Vezeték nélküli kommunikációt biztosít a notebook és egy külön megvásárolható IrDA-kompatibilis eszköz között. Külön megvásárolható S-video eszközök (például televízió, videomagnó vagy videokamera) csatlakoztatására szolgál. 4 RJ-11 telefonaljzat Hálózati kábel csatlakoztatására szolgál. Bizonyos típusokhoz a hálózati kábel is mellékelve van. 5 RJ-45 hálózati csatlakozó Ide csatlakoztatható a modemkábel. Első lépések 4 11

49 A külső hardverelemek Részegységek a bal oldalon Részegységek a bal oldalon 1 Mikrofoncsatlakozó Ide csatlakoztatható a külön megvásárolható egy hangcsatornás mikrofon. 2 Hangkimeneti csatlakozó Ide csatlakoztathatók a külön vásárolt fejhallgatók, mikrofonos fejhallgatók vagy külön tápellátású sztereó hangszórók. Az audiovizuális eszközök (például a televízió vagy a videomagnó) hangkábelei is ide csatlakoztathatók. 3 PC kártyahely A külön vásárolt I. vagy II. típusú 32 bites (CardBus) vagy 16 bites PC-káryákat támogatja. 4 PC-kártya kilökőgombja A bővítőhelyen lévő (külön megvásárolt) PC-kártya kiadására szolgál. 5 MultiBay Támogatja a külön megvásárolt MultiBay eszközöket (például meghajtót vagy akkumulátort). Ha a számítógépet MultiBay meghajtóval vásárolta, az már a MultiBay rekeszbe van szerelve. Ha a notebookot MultiBay meghajtó nélkül vásárolta, a MultiBay rekeszben súlycsökkentő található. A súlycsökkentő a MultiBay rekeszt védi, és csökkenti a gép súlyát Első lépések

50 A külső hardverelemek Részegységek a jobb oldalon Részegységek a jobb oldalon 1 A biztonsági kábel befűzőnyílása 2 Szellőzőnyílás (háromból az egyik) 3 Merevlemezmeghajtórekesz A választható biztonsági kábel rögzítésére szolgál. A belső alkatrészek hűtéséhez szükséges légáramlást biztosítja. Ä A túlmelegedés megelőzése érdekében a nyílást mindig hagyja szabadon! Ügyeljen arra, hogy semmilyen kemény felület (például a notebook mellé helyezett nyomtató) vagy szövet (ágynemű, ruha stb.) ne akadályozza a szellőzést. Az elsődleges merevlemez-meghajtót tartalmazza. 4 Akkumulátorrekesz A fő akkumulátort tárolja. Első lépések 4 13

51 A külső hardverelemek Részegységek a notebook alján Memória- és Mini PCI-rekeszek Részegységek a notebook alján: Memória- és Mini PCI-rekeszek 1 Memóriarekesz 2 memóriabővítő helyet tartalmaz PC21000-kompatibilis memóriamodulokhoz. Vásárláskor a memóriarekesz egy vagy két memóriamodult tartalmaz. 2 Mini PCI- (külön megvásárolható) bővítőhely rekesze Választható mini PCI-kártya (például modemkártya) csatlakoztatását támogatja (egyes típusok már tartalmazzák a modemkártyát) Első lépések

52 A külső hardverelemek A rekeszek elemei Részegységek a notebook alján: A rekeszek elemei 1 Merevlemez-meghajtó rögzítőcsavarja Rögzíti az elsődleges merevlemez-meghajtót a merevlemezmeghajtó-rekeszben. 2 Akkumulátorretesz-kioldó Az akkumulátorrekeszben lévő fő akkumulátor reteszének kioldására szolgál. 3 Akkumulátorrekesz bemélyedése Fogást biztosít az elsődleges akkumulátor akkumulátorrekeszből történő eltávolításakor. 4 MultiBay-mélyedés A MultiBay rekeszben lévő eszköz eltávolítására szolgál. 5 MultiBay reteszkioldó A MultiBay rekeszben lévő eszköz kioldására szolgál. Első lépések 4 15

53 A külső hardverelemek Szellőzőnyílás és a dokkolóegység elemei Részegységek a notebook alján: Szellőzőnyílás és a dokkolóegység elemei 1 Szellőzőnyílás (háromból az egyik) 2 Dokkolóretesz mélyedései (2) 3 Dokkolóegység csatlakozója A belső alkatrészek hűtéséhez szükséges légáramlást biztosítja. Ä A túlmelegedés megelőzése érdekében a nyílást mindig hagyja szabadon! Ha a számítógépet puha felületre helyezi (például párnára, takaróra, szőnyegre vagy vastag ruhadarabra), akadályozhatja a levegő szabad áramlását. A porttöbbszörözőhöz csatlakoztatott notebook rögzítésére szolgál. A notebook porttöbbszörözőhöz való csatlakoztatására szolgál Első lépések

54 A külső hardverelemek Címkék Részegységek a notebook alján: Címkék 1 A Microsoft eredetiséget igazoló tanúsítványa* A termékazonosító kulcsot tartalmazza. Erre az azonosítóra az operációs rendszer frissítésekor vagy a hibaelhárítás során lehet szüksége. 2 A számítógép címkéje* A számítógépre vonatkozó hatósági előírásokat és információkat tartalmazza. 3 MultiPort engedélycímke* (csak vezeték nélküli eszközzel vásárolt típusokon) A vezeték nélküli eszköz használatát engedélyező országok listáját tartalmazza. Ha a vezeték nélküli eszközt utazás közben szeretné használni, szüksége lehet erre az információra. 4 Gyártási szám* A számítógép azonosítója. Ez a szám akkor szükséges, ha felhívja a Compaq ügyfélszolgálatát vagy szoftvert tölt le a Compaq webhelyéről. *A címkék megjelenése és helye típustól függően változik. Első lépések 4 17

55 A külső hardverelemek További alaptartozékok A notebookhoz mellékelt tartozékok országonként és a hardverkonfiguráció függvényében eltérőek lehetnek. Az alábbi kép és táblázat segít a legtöbb számítógépmodellhez járó szokványos külső tartozékok azonosításában. A képek nem tartalmazzák a nyomtatott dokumentációt, a kiegészítő szoftvereket vagy meghajtókat. A termék szállításakor az elsődleges merevlemez-meghajtó már a merevlemezmeghajtó-rekeszben található. A külön megrendelt MultiBay meghajtó pedig valószínűleg a MultiBay rekeszben van. Dokumentáció és helyreállító CD-k További alaptartozékok: Dokumentáció és helyreállító CD-k 1 Dokumentációtár CD Az alábbi útmutatókat tartalmazza: Útmutató a hardver használatához Szoftverútmutató Modem- és hálózathasználat Útmutató a modemparancsok használatához (csak tapasztalt felhasználóknak) Karbantartás, szállítás és utazás Hibaelhárítás Szabályozások és a biztonsággal kapcsolatos közlemények 2 Helyreállító CD-k A notebookra előtelepített szoftvert tartalmazza Első lépések

56 A külső hardverelemek Vezetékek és kábelek További alaptartozékok: Vezetékek és kábelek 1 Tápkábel* Ezzel csatlakoztatható a váltakozó áramú adapter az elektromos hálózati csatlakozóaljzathoz. 2 Modemkábel A modem csatlakoztatása RJ-11 telefonaljzathoz vagy az adott országban használt szabványoknak megfelelő modemkábel-átalakítóhoz. 3 Hálózati kábel (csak egyes típusok esetén) A modemkábel mindkét végén hatérintkezős RJ-11 csatlakozó található. A notebook Ethernet típusú hálózati aljzathoz való csatlakoztatására szolgál. A hálózati kábel mindkét végén nyolcérintkezős RJ-45 hálózati csatlakozó található. *A tápkábelek külső megjelenése földrajzi területenként különböző. Első lépések 4 19

57 A külső hardverelemek Adapterek és tartozékok További alaptartozékok: Adapterek és tartozékok 1 Váltakozó áramú adapter* A váltóáramot egyenárammá alakítja át. 2 Az adott ország szabványának megfelelő modemkábelátalakító (a földrajzi terület függvényében szállítva) 3 Átalakító a Japánban használt konnektorokhoz (csak a Japánban forgalmazott típusokhoz) 4 Tartaléksapka a pöcökegérhez (csak két mutatóeszközös típusokhoz) A modemkábel használhatóvá tétele nem RJ-11 típusú telefoncsatlakozókkal. A váltakozó áramú adapter kétvillás elektromos csatlakozóhoz való csatlakoztatására szolgál. A pöcökegér elkopott sapkájának kicseréléséhez. 5 Súlycsökkentő (a MultiBay rekeszben) A MultiBay-eszközök helyére illeszthető a MultiBay rekesz védelme és a számítógép súlyának csökkentése céljából. *A váltakozó áramú adapterek külső megjelenése földrajzi területenként különböző Első lépések
