3 Méréstechnika 1. feladat 10 pont Egy négyzet alakú polimer lemez sarkaitól 2 cm távolságra és a középen megmérték a keménységét. Az eredményeket az alábbi táblázat tartalmazza. Mérési pont Shore A keménység Technológiai követelmény, hogy a Shore A keménység átlaga 54±0,5 érték, és az öt mérés relatív szórása 2,5% alatt legyen. Számítsa ki az értékeket és minősítse a mintát! Használt összefüggések: Szórás = 1 n ( á ) Relatív szórás = ó á Á 100 [%] Mérési pont Shore A keménység i - átlag ( i - átlag ) 2 Pontszám ,8 3, ,2 0, ,8 0, ,2 1, ,2 1,44 1 Összesen: ,80 1 Átlag: 53,8 1 Szórás 1, Relatív szórás 2,17% 1 Minta minősítése: MEGFELELT 1 A táblázat sorainak helyes kitöltése 1-1 pont. A minősítés helyes megadása 1 pont. Számítási hiba esetén az adott sorra 0 pont adható. Hibás eredménnyel történő további számításokra helyes számítás esetén soronként teljes pontszám adható írásbeli vizsga 3 / október 19.

4 2. feladat 5 pont Tegye a megfelelő relációjelet (<; =; > ) az alábbi mennyiségek közé! 1 N m > 0,001 N mm 60 < Pa = 10 bar 1 3,4 = 0,06 > 340 Gépészeti alapismeretek 3. feladat 9 pont Válassza ki a feladat ellátására legalkalmasabb gázszállító berendezés(eke)t! Feladat Nagy mennyiségű, 2 4 bar nyomású levegő biztosítása. Berendezés jele B 0,08 bar abszolút nyomás biztosítása egy 80 dm 3 térfogatú edényben. C Nagy mennyiségű levegő szállítása közel légköri nyomáson. D F 25 bar nyomású gáz előállítása. A Jelentős portartalmú, közel légköri nyomású levegő szállítása csővezetékben. Lombikban 0,6 bar nyomású vákuum biztosítása. Kiporzás megakadályozása érdekében a légköri nyomásnál kicsit kisebb nyomású elszívás biztosítása. D D E F Berendezés Berendezés Megnevezése Jele Megnevezése Jele Kétfokozatú dugattyús kompresszor A Radiális átömlésű ventilátor D Roots-fúvó B Vízsugár szivattyú E Olajgyűrűs vákuumszivattyú C Aiális átömlésű ventilátor F 1712 írásbeli vizsga 4 / október 19.

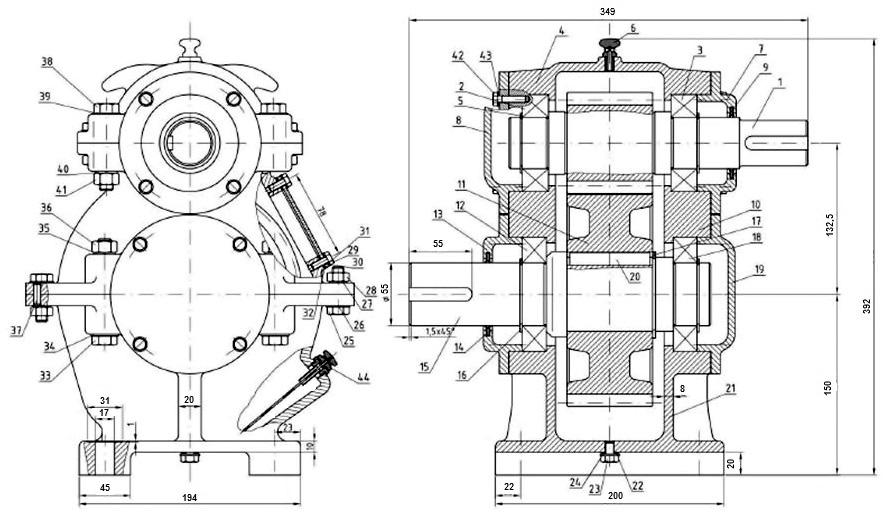

5 4. feladat 10 pont Tanulmányozza az alábbi ábrán látható fogaskerekes hajtőművet, majd válaszoljon a feltett kérdésekre és X-szel jelölje az igaz vagy hamis állítást! Forrás: EFhVrGkOBRso4M%253Bhttp%25253A%25252F%25252Fslideplayer.hu%25252Fslide%25252F %25252F&source=iu&pf=m&fir=F2yyhXkHzucTCM%253A%252CEFhVrGk OBRso4M%252C_&usg= WogyFtUBILlZqi7hyzKHILSDGMY%3D&dpr=1.5&ved=0ahUKEwi-y7W03eTRAhVBmhQKHdvyC8UQyjcIKg&ei=on- MWL7yHsG0Utvlr6gM#imgrc=F2yyhXkHzucTCM%3A 3 pont Mekkora a hajtómű legnagyobb magassága? 392 Mekkora a tengelytávolság? 132,5 Legfeljebb milyen átmérőjű csavarral rögzíthető a hajtómű a talpazathoz? M16 Állítás Igaz Hamis A 12-es és a 18-as gépelem gördülőcsapágy. A hajtóműnél a kenőanyag kijutását tömszelencével gátolják meg. A 20-as jelű alkatrész akadályozza meg a fogaskerék elfordulását a tengelyen. A 20-as alkatrész retesz vagy ék lehet. A 38-as alkatrész hatlapú anya. A 3-as gépelem tengelyen történő elmozdulását vállal és seeger gyűrűvel akadályozzák meg. A 23-as gépelem leeresztő csavar. 7 pont 1712 írásbeli vizsga 5 / október 19.

6 5. feladat 6 pont Jelölje X-szel a táblázat megfelelő oszlopában az adott csapágyra jellemzőket! Minden helyesen kitöltött sor 1 pont. Terhelés iránya Önbeállós kivitel Hajtás megnevezése Csak radiális Kis mértékű aiális is lehet Radiális és aiális is lehet Lehet Nem lehet Mélyhornyú golyóscsapágy Hordógörgős csapágy Hengergörgős csapágy Kúpgörgős csapágy Tűgörgős csapágy Kétsoros golyóscsapágy Reológia 6. feladat 6 pont Egészítse ki a hiányos mondatokat úgy, hogy az állítás igaz legyen! A reológia a testek deformációs mechanizmusával foglalkozó tudomány. A polimerek képlékeny megmunkálása során plasztikus/képlékeny állapotban történik az alakadás. Bizonyos határok között a folyadékok viszkozitása a hőmérséklet növelésével eponenciálisan csökken. A polimerek elasztikus állapotban a legrugalmasabbak. A polimerek viszkolelasztikus viselkedésük miatt a szilárd anyagokra jellemző rugalmas deformációval is rendelkeznek. Bizonyos határok között a monomerek reakciósebessége a hőmérséklet növelésével eponenciálisan nő. 7. feladat 5 pont Egy alacsony hőmérsékletű polimert kíméletesen melegítünk. Tegye hőmérséklet szerinti növekvő sorrendbe a fázisállapotokat, hőmérséklet-tartományokat! Helyes sorrendben felírt válasz esetén 5 pont. kristályos, üvegszerű; plasztikus; elasztikus; Tg tartomány; Tf tartomány kristályos, üvegszerű; T g tartomány; elasztikus; T f tartomány; plasztikus 1712 írásbeli vizsga 6 / október 19.

7 8. feladat 9 pont Egy polimerkeverék vizsgálata során az alábbi térhálósodási görbét kapta eredményül. Tanulmányozza az ábrát, majd jelölje az állítások mellett a véleményét! Nyírómodulusz G Relatív térhálósodás [%] Minden helyes válasz, jelölés 1-1 pont. Vulkanizálási idő [s] Jelölje be a Gmin-hoz tartozó relatív térhálósodást! Jelölje *-gal a beégési pontot! Adja meg t0,1 értékét! 40 s Jelölje a görbén X-szel a 90%-os térhálósodáshoz tartozó értéket! Határozza meg t0,9 értékét! 280 s A diagram feletti mező megfelelő helyére írja be az alábbi szakaszokat. A szakaszhatárokat függőleges vonallal jelölje a mezőben! Indukciós szakasz Térhálósodási szakasz Vulkanizált állapot (plató) (végpontja ±20 s tartománnyal elfogadható) Túlvulkanizált állapot Indukciós szakasz Térhálósodási szakasz Vulkanizált állapot Túlvulkanizált állapot Nyírómodulusz G G min = Vulkanizálási idő [s] Relatív térhálósodás [%] 1712 írásbeli vizsga 7 / október 19.

8 Gyártás-előkészítés berendezései gyakorlat 9. feladat 8 pont A) Határozza meg az öregedésgátlók feladatait! Az öregedés láncszakadási és láncrövidülési folyamatainak lassítása. (3 pont) B) Válassza ki, hogy az alábbi ábrán jelzett görbék közül melyik vonatkozik az öregedésgátló nélkül és az öregedésgátlóval készült keverékre! (Két helyes válasz 1 pont.) Öregedésgátlóval készült keverék száma: 1 Öregedésgátló nélkül készült keverék száma: 2 C) Soroljon fel négy, funkció szerinti öregedésgátlót! (4 pont) - antioidánsok - gumimérgeket hatástalanító szerek - antiozonánsok - fényöregedés elleni szerek (Az útmutatótól eltérő, más helyes válasz is elfogadható.) 10. feladat 7 pont Egészítse ki az alábbi táblázatot a gumi nagyrugalmas viselkedésének molekulaszerkezeti magyarázataként! Molekulaszerkezeti jellemző Relatív molekulatömeg, molekulatömegeloszlás Kettős kötések száma (1 p) Hosszú és hajlékony fonalmolekulák A molekulák mozgékonysága (1 p) Molekulák kémiai jellege Hatást gyakorol a feldolgozhatóságra, és a műszaki tulajdonságokra. (2 p) a térhálósíthatóságra, öregedésállósságra. a molekulák közötti és a molekulákon belüli erőkre. (2 p) a kis hőmérsékletű viselkedésre. az olaj-, oldószerállóságra/ vegyszerállóságra. (1 p) 1712 írásbeli vizsga 8 / október 19.

9 11. feladat 5 pont A) Mire utal a térháló poliszulfiditása? (1 pont) A térhálóban lévő kénatomok számára. B) Mit nevezünk aktivátornak? (1 pont) Olyan anyag, ami a gyorsító hatékonyságát/hatásosságát növeli. C) Nevezzen meg két aktivátort! (2 pont) Cink-oid, magnézium-oid, zsírsavak, gyenge aminok (trietanol-amin), polilakoholok (glikol). A megoldástól eltérő, más helyes válasz is elfogadható. D) Válassza ki, hogy az alábbi ábrán melyik görbe jellemző a cink-oiddal, illetve a cink-oid nélkül készült keverékre! (Két jó válasz esetén 1 pont.) Cink-oiddal készült keverék száma:.. 1 Cink-oid nélkül készült keverék száma:.2 Anyag- és gyártmányismeret gyakorlat 12. feladat 8 pont A gumikeverék keverése esetén, döntse el, hogy az alábbi állítások mely keverőkre igazak! Válaszát X-szel jelölje a táblázat megfelelő oszlopában! Állítás Hűtést alkalmaznak a keverés során. Általában utóhomogenizálásra használják. A keverés művelete a keverékpaláston játszódik le. A keverőelemek egymással szembe forognak. Frikciót alkalmaznak a keverés során. A keverőből távozó anyag lehet lap. A keverés a tengely irányú visszaáramlás során játszódik le. A keverőből granulált termék távozhat. Csapos etruder Hengerszék Mindkettő Egyik sem 1712 írásbeli vizsga 9 / október 19.

10 13. feladat 8 pont Az alábbi állítások a zárt keverőre vonatkoznak. Jelölje X-szel az állítás mellett, hogy igaz vagy hamis! Állítás Igaz Hamis A kaucsuk beadagolásakor a kos felső állásban van. A töltőanyagok beadagolásakor a kos a kiporzás megakadályozása céljából alsó, teljesen zárt állásban van. A legintenzívebb keverési szakaszban a kos alsó állásban van. Keverés közben az alsó kapu félig nyitott állásban is lehet. A rotorok nyomatékszükségletének folyamatos méréséből következtetni lehet a keverék állapotára. Az alsó kapu nyitásakor a forgó rotorok kilökik a keveréket. Télen a kaucsuktömböket a keverőbe történő beadagolás előtt elő kell melegíteni. A keverés során a frikciót változó keresztmetszetű rotorral is lehet biztosítani. 14. feladat 4 pont Nevezze meg az ábra alapján a hengerszék részeit! 1. hengerpalást 2. hűtővíz furatai 3. forgó szakáll 4. keverékpalást A feladatlapban felhasznált ábrák forrása: Forrás: ch&imgil=f2yyhxkhzuctcm%253a%253befhvrgkobrso4m%253bhttp%25253a%25252f%25252fslideplayer.hu%25252fslide%25 252F %25252F&source=iu&pf=m&fir=F2yyhXkHzucTCM%253A%252CEFhVrGkOBRso4M%252C_&usg= WogyFtUBILlZqi 7hyzKHILSDGMY%3D&dpr=1.5&ved=0ahUKEwi-y7W03eTRAhVBmhQKHdvyC8UQyjcIKg&ei=on- MWL7yHsG0Utvlr6gM#imgrc=F2yyhXkHzucTCM%3A 1712 írásbeli vizsga 10 / október 19.
