1 Budapesti Műszaki és Gazdaságtudományi Egyetem Vízi Közmű és Környezetmérnöki Tanszék 1111, Budapest, Műegyetem rkp. 3. Bitumenes zsindely vizsgálat: PAH-ok kioldódása esővíz-, napfény UV és hő hatására Horváth Adrienn PhD hallgató Tel.:

Bitumenes zsindely vizsgálat: PAH-ok kioldódása esővíz-, napfény UV és

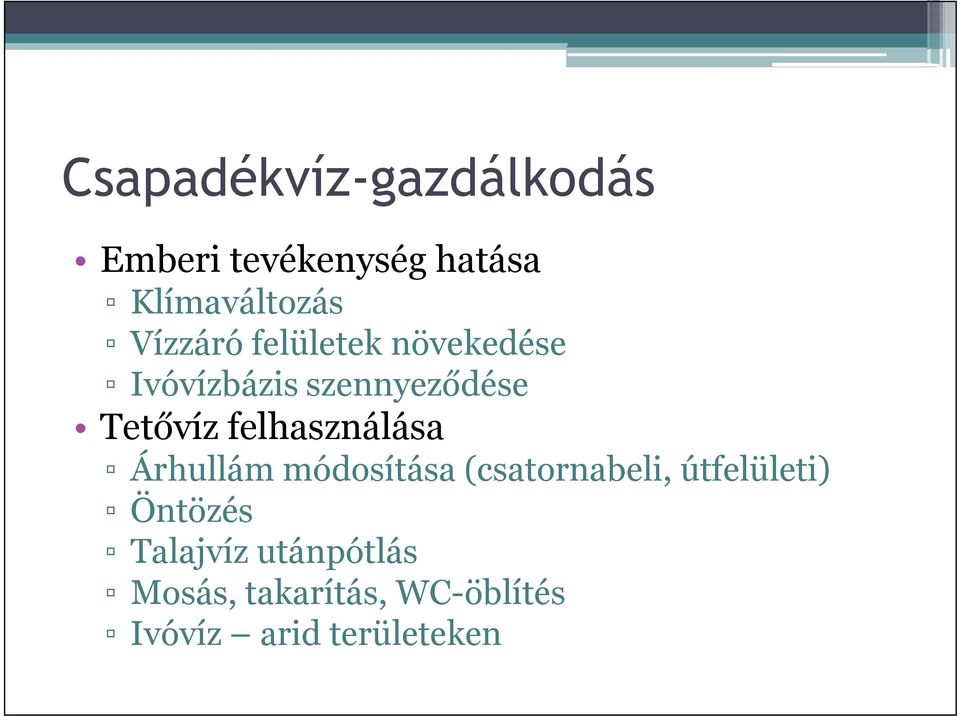

2 Csapadékvíz-gazdálkodás Emberi tevékenység hatása Klímaváltozás Vízzáró felületek növekedése Ivóvízbázis szennyeződése Tetővíz felhasználása Árhullám módosítása (csatornabeli, útfelületi) Öntözés Talajvíz utánpótlás Mosás, takarítás, WC-öblítés Ivóvíz arid területeken

felhasználása Árhullám módosítása (csatornabeli, útfelületi)

3 Tetővíz minőségét befolyásoló tényezők Tető anyaga, kora Épület környezete Ereszcsatorna anyaga Megelőző száraz időszak hossza Légkör szennyezettsége Csapadék intenzitása

4 Vizsgálatok 2 típusú bitumenzsindely vizsgálata Zsindely A: Oxidbitumenes, üvegszál hordozójú lemez Zsindely B: Elasztomerbitumenes, üvegrács hordozójú lemez Feltevések: Hozzájárul a tetővizek PAH koncentrációjához Elszínezi a tetővizet Okok: Tetőfelület hőmérséklete UV sugárzás Csapadékvízzel való kioldás

lemez Feltevések: Hozzájárul a tetővizek PAH koncentrációjához Elszínezi a

5 Kísérlet felépítése UVA sugárzás nélkül 3 db 0,5 l-es Erlenmeyer lombik Bitumenzsindely Desztillált víz Termosztát 5, 20, 30, 40, 50, 60 C UVA sugárzással UVA sugárzás: 80 C, 420 W/m 2 3 db 0,5 l-es Erlenmeyer lombik Desztillált víz Termosztát 20, 30, 40, 60 C

50, 60 C UVA sugárzással UVA sugárzás: 80 C, 420 W/m 2 3 db 0,5

6 Lemezek UVA sugárzás után Zsindely A Zsindely B Jelentős színváltozás mindkét lemez esetében B típusú lemez megfolyt

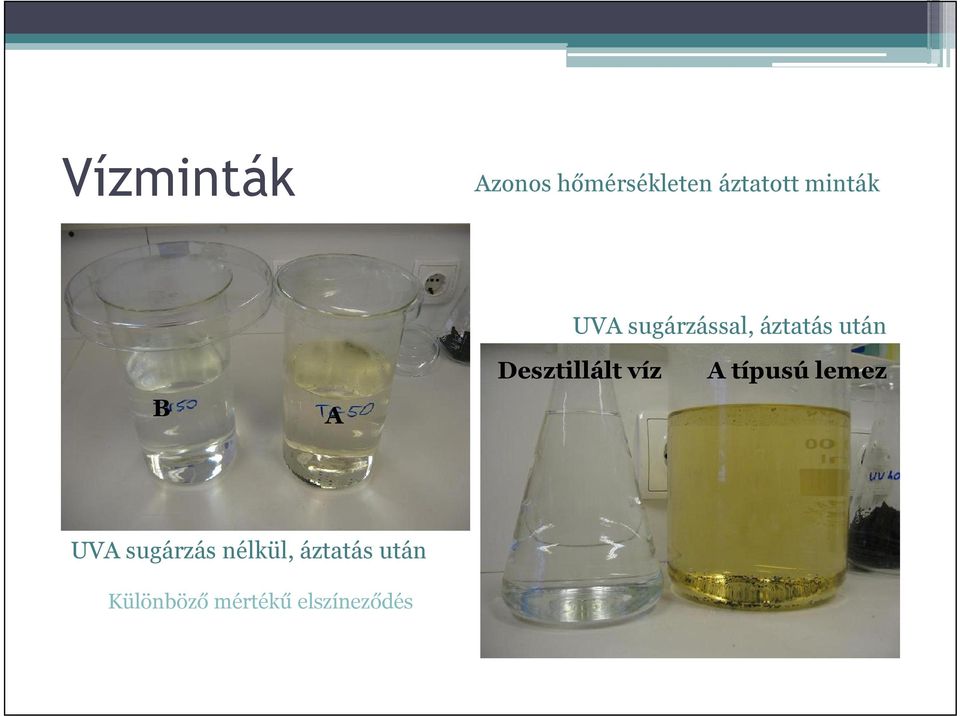

7 Vízminták Azonos hőmérsékleten áztatott minták UVA sugárzással, áztatás után B A Desztillált víz A típusú lemez UVA sugárzás nélkül, áztatás után Különböző mértékű elszíneződés

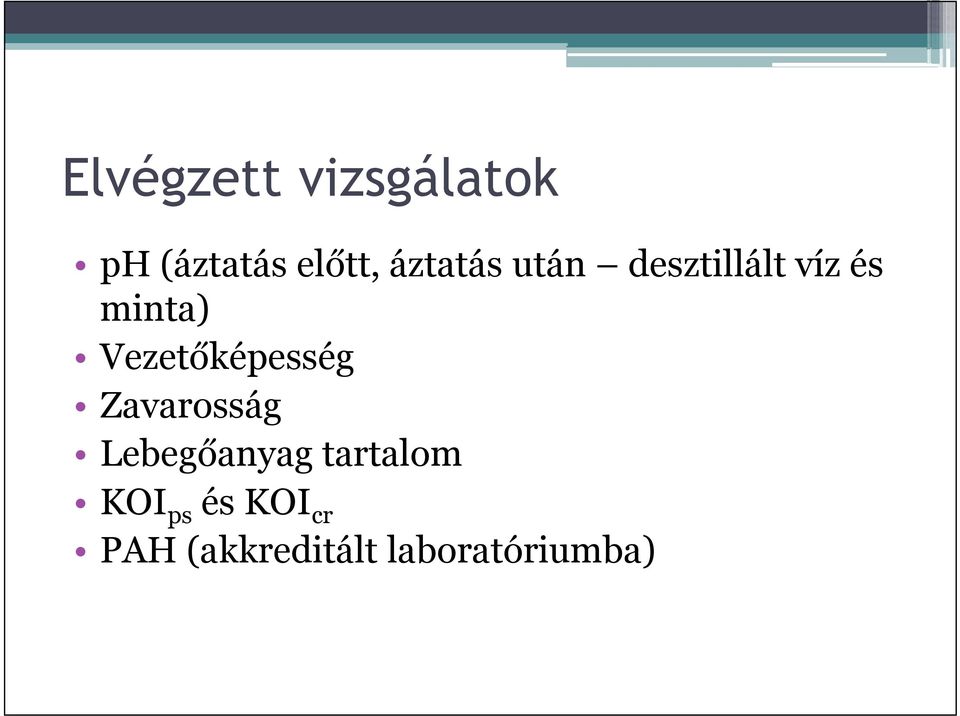

8 Elvégzett vizsgálatok ph (áztatás előtt, áztatás után desztillált víz és minta) Vezetőképesség Zavarosság Lebegőanyag tartalom KOI ps és KOI cr PAH (akkreditált laboratóriumba)

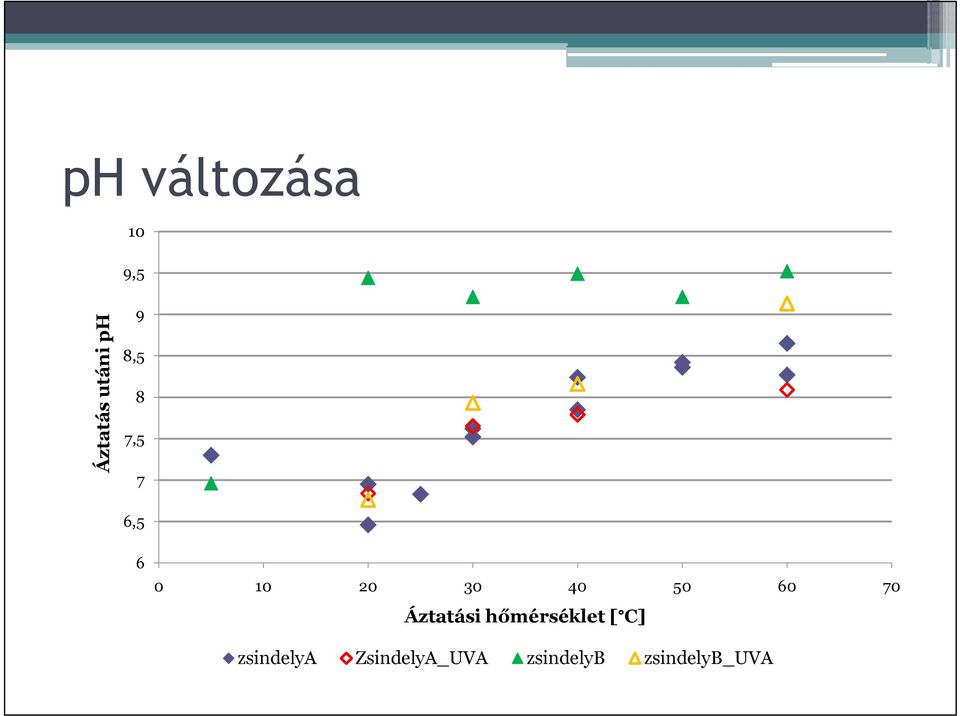

9 ph változása 10 9,5 Áztatás utáni ph 9 8,5 8 7,5 7 6, Áztatási hőmérséklet [ C] zsindelya ZsindelyA_UVA zsindelyb zsindelyb_uva

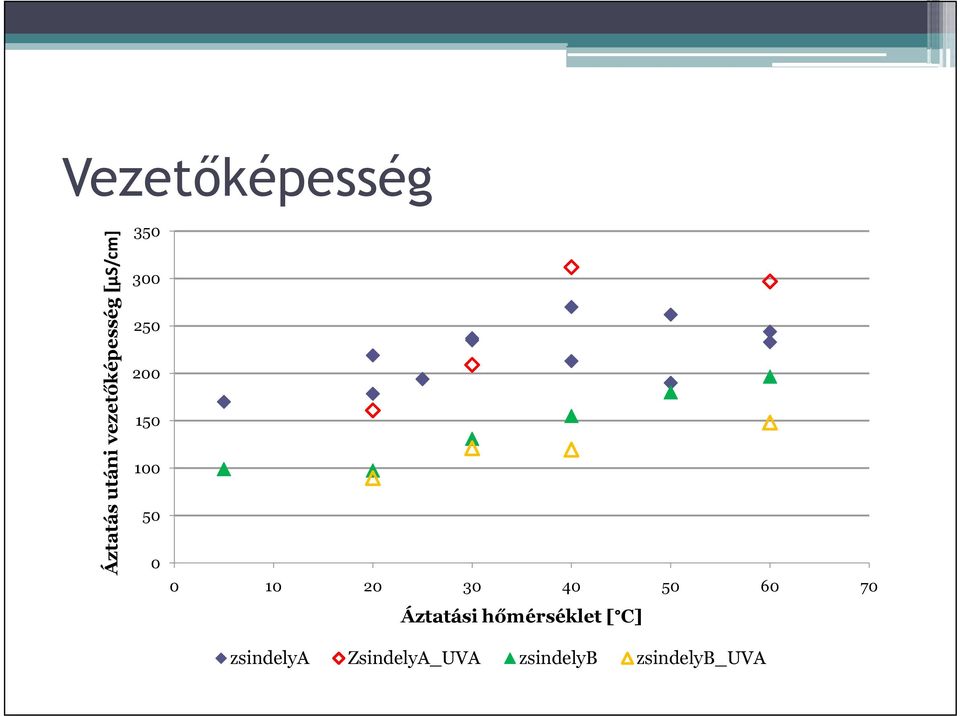

10 Vezetőképesség Áztatás utáni vezetőképesség [µs/cm] Áztatási hőmérséklet [ C] zsindelya ZsindelyA_UVA zsindelyb zsindelyb_uva

30 40 50 60 70 Áztatási hőmérséklet [ C]

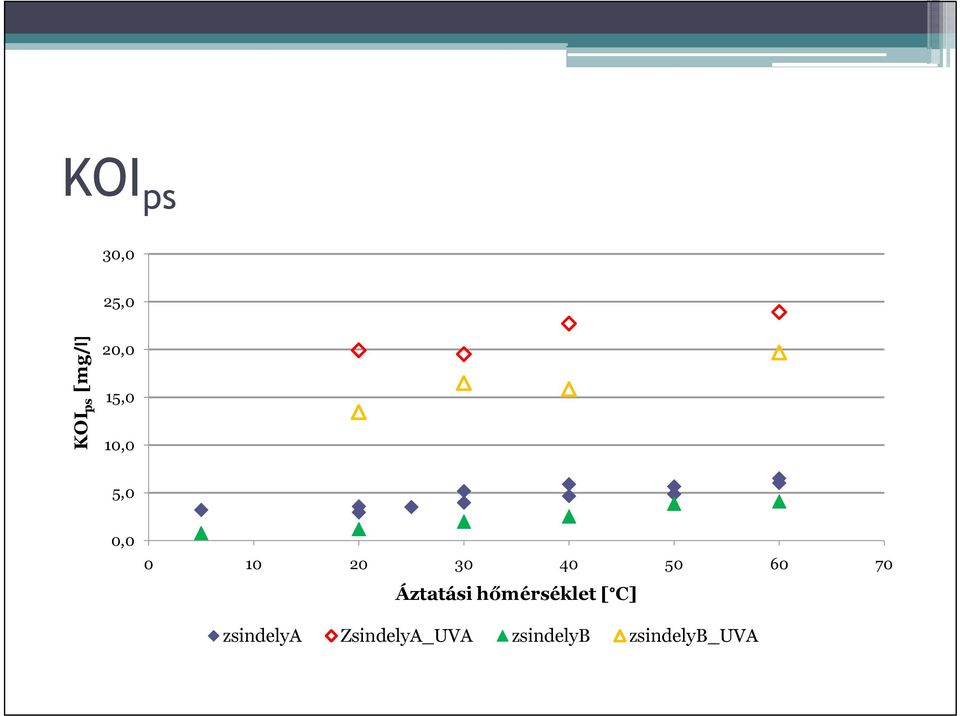

11 KOI ps 30,0 25,0 KOI ps [mg/l] 20,0 15,0 10,0 5,0 0, Áztatási hőmérséklet [ C] zsindelya ZsindelyA_UVA zsindelyb zsindelyb_uva

12 KOI cr KOI cr [mg/l] Áztatási hőmérséklet [ C] zsindelya ZsindelyA_UVA zsindelyb zsindelyb_uva

13 16 mért PAH koncentrációja 0,350 0,300 Σ16 PAH [µg/l] 0,250 0,200 0,150 0,100 0,050 0, Hőmérséklet [ C] zsindelya zsindelya_uva zsindelyb zsindelyb_uva

0,000 0 10 20 30 40 50 60 70 Hőmérséklet [

14 ZsindelyA sugárzás nélkül ZsindelyA sugrzással PAH koncentráció [µg/l] 0,180 0,160 0,140 0,120 0,100 0,080 0,060 0,040 0,020 0,000 A_5 A_20 A_30 A_40 A_60 PAH koncentráció [µg/l] 0,180 0,160 0,140 0,120 0,100 0,080 0,060 0,040 0,020 0,000 A_20 A_30 A_40 A_60 Acyl Acen Flu Phen Antr Fla Pyr BaA Chr BbFla BkFla BeP BaP Ind dibaha BghiPe Acyl Acen Flu Phen Antr Fla Pyr BaA Chr BbFla BkFla BeP BaP Ind dibaha BghiPe PAH koncentráció [µg/l] 0,070 0,060 0,050 0,040 0,030 0,020 0,010 0,000 ZsindelyB sugárzás nélkül Acyl Acen Flu Phen Antr Fla Pyr BaA Chr BbFla BkFla BeP BaP Ind dibaha BghiPe B_5 B_20 B_30 B_40 B_60 PAH koncentráció [µg/l] 0,070 0,060 0,050 0,040 0,030 0,020 0,010 0,000 ZsindelyB sugrzással Acyl Acen Flu Phen Antr Fla Pyr BaA Chr BbFla BkFla BeP BaP Ind dibaha BghiPe B_20 B_30 B_40 B_60 Határérték: Felszín alatti víz, BaA: 0,02 µg/l Chr: 0,02 µg/l; BeP: 0,01 µg/l

Ind dibaha BghiPe PAH koncentráció [µg/l] 0,070 0,060 0,050 0,040 0,030 0,020 0,010 0,000 ZsindelyB sugárzás nélkül Acyl Acen Flu Phen Antr Fla Pyr BaA Chr BbFla BkFla BeP BaP Ind dibaha BghiPe B_5

15 PAH értékek összehasonlítása Helyszín Mintázás, Időszak PAH koncentráció [µg/l] Tihany a Csapadék, tél Tihany a Csapadék, ősz Tihany a Csapadék, tavasz Tihany a Csapadék, nyár Áztatás A típusú lemez, sugárzás nélkül 0.048, 0.073, 0.060, 0.225, A típusú lemez, sugárzással 0.063, 0.000, 0.000, B ítpusú lemez, sugárzás nélkül 0.013, 0.016, 0.033, 0.057, B ítpusú lemez, sugárzással 0.002, 0.109, 0.016, a Bodbár és Hlavay, 2005

096 Áztatás A típusú lemez, sugárzás nélkül 0.048, 0.073, 0.060, 0.225, 0.169 A típusú lemez, sugárzással 0.063, 0.

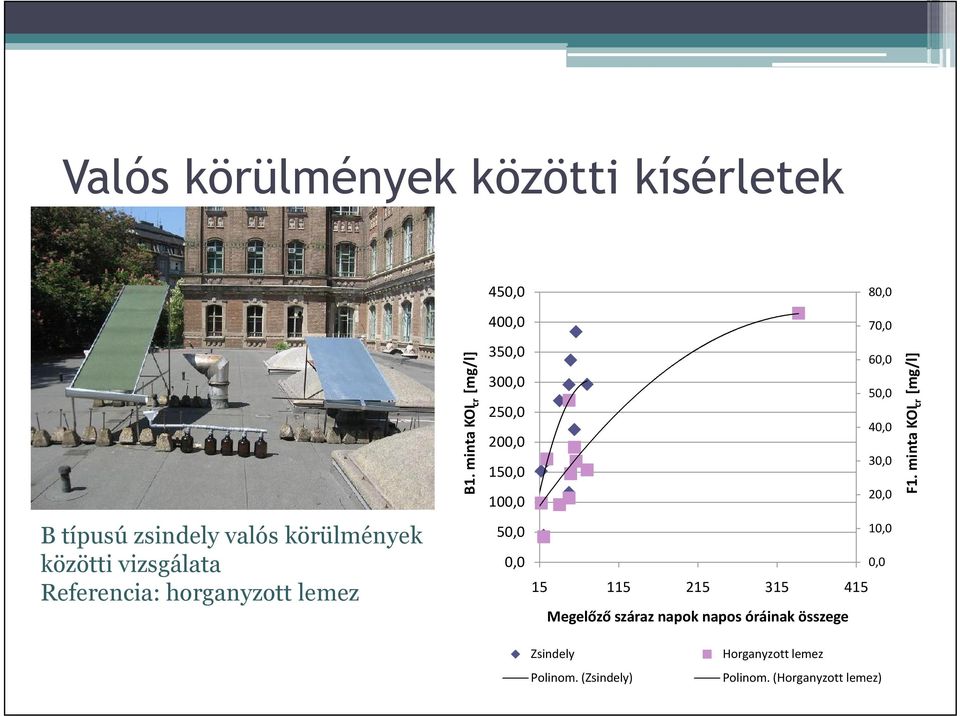

16 Valós körülmények közötti kísérletek B típusú zsindely valós körülmények közötti vizsgálata Referencia: horganyzott lemez B1. minta KOI cr [mg/l] 450,0 400,0 350,0 300,0 250,0 200,0 150,0 100,0 50,0 0, Megelőző száraz napok napos óráinak összege 80,0 70,0 60,0 50,0 40,0 30,0 20,0 10,0 0,0 F1. minta KOI cr [mg/l] Zsindely Polinom. (Zsindely) Horganyzott lemez Polinom. (Horganyzott lemez)

minta KOI cr [mg/l] 450,0 400,0 350,0 300,0 250,0 200,0 150,0 100,0 50,0 0,0 15 115 215 315 415

17 Előfordulás [%] PAH komponensek koncentrációjának aránya a teljes koncentrációhoz viszonyítva zsindelya zsindelya_uva zsindelyb zsindelyb_uva zsindelyb_tető A mérések alapján a krizén előfordulása egyértelműen a bitumenlemeznek tulajdonítható Előfordulás [%] zsindely horganyzott lemez zsindely_max horganyzott lemez_max

zsindelyb_tető A mérések alapján a krizén előfordulása egyértelműen a bitumenlemeznek

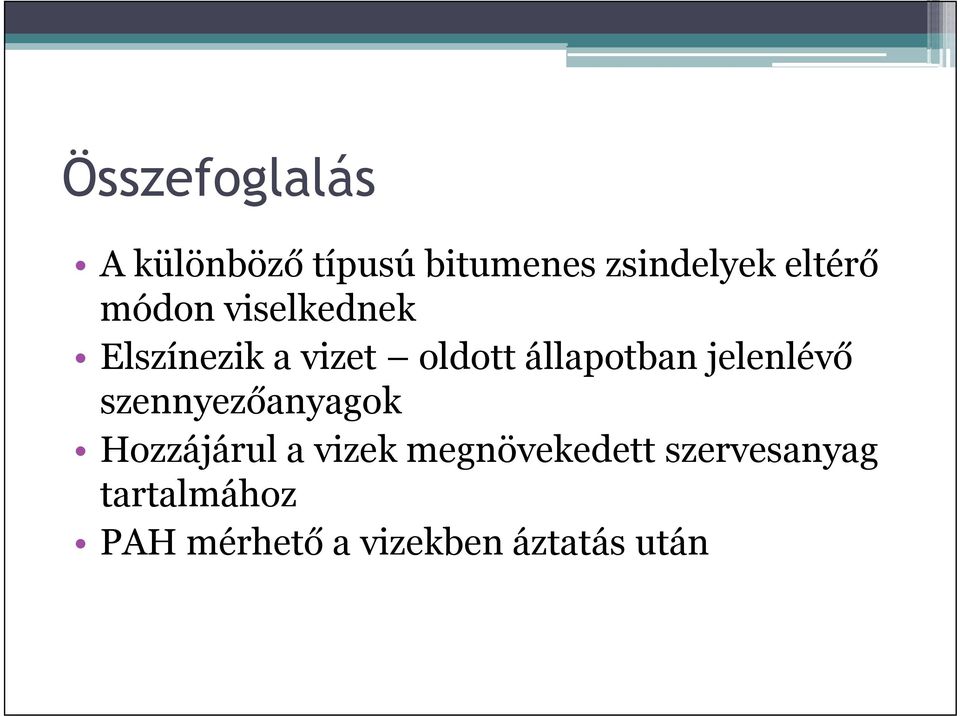

18 Összefoglalás A különböző típusú bitumenes zsindelyek eltérő módon viselkednek Elszínezik a vizet oldott állapotban jelenlévő szennyezőanyagok Hozzájárul a vizek megnövekedett szervesanyag tartalmához PAH mérhető a vizekben áztatás után

állapotban jelenlévő szennyezőanyagok Hozzájárul a vizek

19 Köszönöm a figyelmet!
