1 Törzsszám: 8/2017. SZENNYVÍZKIBOCSÁTÁS ENGEDÉLYEZÉSE IRÁNTI KÉRELEM A DÉVAVÁNYA, BETHLEN GÁBOR U HRSZ- EN LÉVŐ DÉVAVÁNYAI TERMELŐ PIAC FEJLESZTÉSE KAPCSÁN MEGVALÓSULÓ LÁNGOSSÜTŐBEN KELETKEZŐ SZENNYVÍZ KÖZCSATORNÁBA BOCSÁTÁSA TEVÉKENYSÉGHEZ KAPCSOLÓDÓAN Projekt megnevezés: Helyi termelői piac újraélesztése Dévaványán TOP BS pályázat keretében Építtető: Dévaványa Város Önkormányzata 5510 Dévaványa, Hősök tere 1. Beruházás helye: 5510 Dévaványa, Bethlen Gábor u hrsz. Generáltervező: Alföld-PLANUM Kultúrmérnöki Kft Békéscsaba, Hunyadi tér em. 2. Készítette: BIRÓ ZSOLT egyéni vállalkozó okleveles építőmérnök VZ-TEL; VZ-VKG/ Békéscsaba, Penza ltp. 22. A I. 4. Tel.: 30/ zsobiro@gmail.com szeptember hó

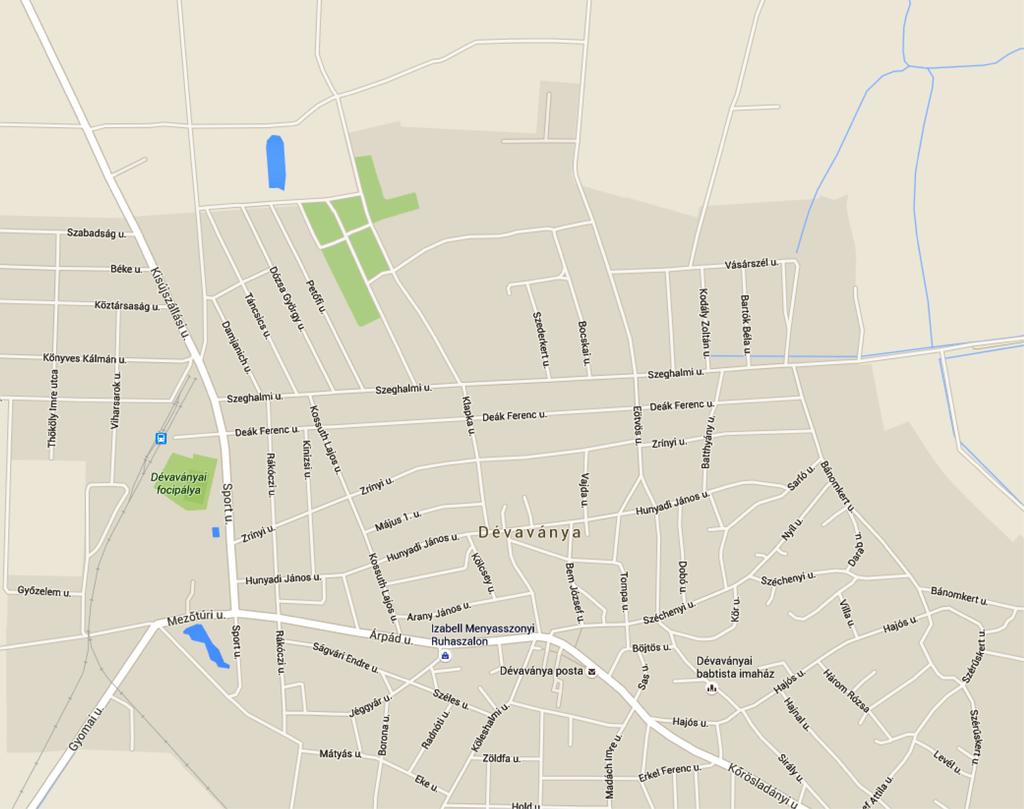

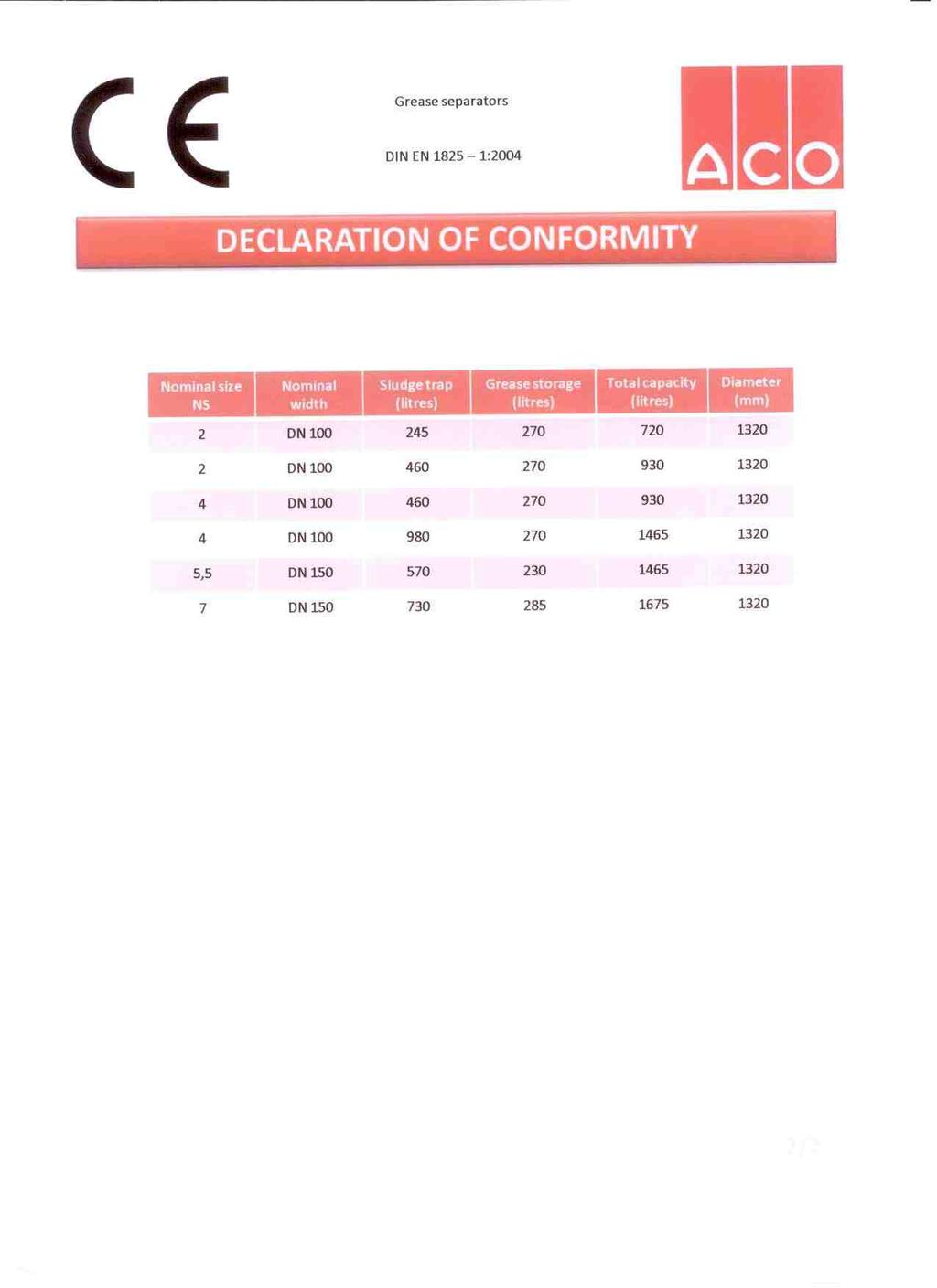

2 Szennyvízkibocsátási engedély iránti kérelem a Dévaványai termelő piac (5510 Dévaványa, Bethlen Gábor u hrsz.) fejlesztése kapcsán megvalósuló lángossütőben keletkező szennyvizek közcsatornába bocsátásához kapcsolódóan TARTALOMJEGYZÉK Előzmény... 3 Alapadatok... 3 Műszaki leírás... 3 Vízellátás... 3 Szennyvízelvezetés és gyűjtés... 3 Tervezői nyilatkozat... 5 Mellékletek: M-1 Áttekintő és átnézetes helyszínrajz (L.N.; M=1:1000) M-2 Részletes helyszínrajz (M=1:250) Zsírleválasztó műtárgy Gyártói nyilatkozat Zsírleválasztó műtárgy beépítési rajz Zsírleválasztó műtárgy CE minősítése Zsírleválasztó műtárgy Tájékoztatás Békéscsaba, szeptember hó. Biró Zsolt egyéni vállalkozó okleveles építőmérnök VZ-TEL; VZ-VKG/

3 Szennyvízkibocsátási engedély iránti kérelem a Dévaványai termelő piac (5510 Dévaványa, Bethlen Gábor u hrsz.) fejlesztése kapcsán megvalósuló lángossütőben keletkező szennyvizek közcsatornába bocsátásához kapcsolódóan Előzmény Dévaványa Város Önkormányzata a Dévaványa, Bethlen Gábor u hrsz- en lévő termelői piac fejlesztését tervezi. A beruházás során megvalósuló gazdasági épületrészben kialakításra kerül egy lángossütő helység, illetve ahhoz kapcsolódóan egy kétnemű - és egy akadálymentesített mosdó. Az előbbi helyiségekben keletkező szennyvizek közcsatornába bocsátása kapcsán jelen kérelem benyújtásával Dévaványa Város Önkormányzata kérelmezi a szennyvízkibocsátási engedélyeztetés lefolytatását. Alapadatok Tulajdonos neve: Dévaványa Város Önkormányzata címe: 5510 Dévaványa, Hősök tere 1. képviselő: Valánszki Róbert polgármester tel.: 66/ fax: 66/ onkormanyzat@devavanya.hu Műszaki leírás Tervezett munkarend: - szociális helyiségek: kedd, péntek és vasárnap lángossütő: kedd, péntek és vasárnap Éves munkanapok száma: 156 nap Vízellátás Az épület vízellátása a vezetékes ivóvízhálózatról Ø 32 mm KPE vezetéken biztosított. Szennyvízelvezetés és gyűjtés A keletkező szennyvíz összegyűjtése a telken lévő Ø 160 mm PVC szennyvízgyűjtő hálózaton keresztül történik. A telken belüli tisztító akna bukó aknaként kerül kiépítésre, így a szükséges mintázások megoldható. A mosdókból (női: 3 db WC, 1 db kézmosó; férfi: 2 db WC, 3 db pisuar, 2 db kézmosó, akadálymentesített: 1 db WC, 1 db kézmosó), egyéb kiszolgáló helyiségekből (3 db -3-

4 Szennyvízkibocsátási engedély iránti kérelem a Dévaványai termelő piac (5510 Dévaványa, Bethlen Gábor u hrsz.) fejlesztése kapcsán megvalósuló lángossütőben keletkező szennyvizek közcsatornába bocsátásához kapcsolódóan kézmosó) elvezetésre kerülő szennyvizek közvetlenül, a lángossütőben keletkező szennyvíz (1 db kézmosó, 3 db mosogatótálca) telepített zsírleválasztó berendezésen keresztül kerül elvezetésre a telken lévő szennyvízcsatorna hálózatán keresztül a közmű rendszerbe. A földbe telepített zsírleválasztó műszaki adatai: o típus: ACO LIPUMAX P-B o elhelyezés: Dévaványa, 1834 hrsz. EOV X: EOV Y: o névleges teljesítmény: 4 l/s o csőcsatlakozás: DN100 o iszaptér: 460 l o zsírtároló: 270 l o teljes térfogat: 930 l A zsírfogóban leválasztásra kerülő, a műtárgy időszakos tisztítása során kitermelésre kerülő EWC élelmiszer előállításából és feldolgozásából származó folyékony hulladékok keletkezésük helyén történő kezeléséből származó iszap hulladék arra jogosultsággal rendelkező hulladékkezelőnek kerül átadásra. Terméktulajdonságok zsírleválasztó berendezés az EN 1825 szabvány alapján, integrált iszaptérrel, direktleszívó csőcsatlakozással vagy anélkül, kültéri, földbe telepíthető zsírleválasztó, robusztus szerkezet 50 éves stabilitási igazolással, a tartály ürítése tisztítása fedlapon keresztül történik. Szennyező anyag megnevezése, várható mértéke Szennyező anyagok: - kommunális szennyvíz: KOI mg/l BOI mg/l (Forrás: Dr. Kardos Levente, Környezettechnológia, Budapesti Corvinus Egyetem) - előtisztított technológiai szennyvíz: SZOE 5 mg/l A közcsatornába bevezetésre kerülő kommunális (mosdók) és technológiai szennyvíz (lángossütő) mennyisége tervezetten 312 m 3 /év, 2 m 3 /nap. -4-

5 Szennyvízkibocsátási engedély iránti kérelem a Dévaványai termelő piac (5510 Dévaványa, Bethlen Gábor u hrsz.) fejlesztése kapcsán megvalósuló lángossütőben keletkező szennyvizek közcsatornába bocsátásához kapcsolódóan A beruházással érintett terület áttekintő-, és közmű helyszínrajzát, valamint a zsírleválasztó műtárgy dokumentumait a 2. sz. melléklet tartalmazza. Az ALFÖLDVÍZ Zrt. befogadó nyilatkozatának beszerzése, illetve a bekötési terv készítése folyamatban van. Tervezői nyilatkozat Alulírott Biró Zsolt (5600 Békéscsaba, Penza ltp. 22. A I. 4.) tervező kijelentem, hogy a jelen dokumentációban feltüntetett műszaki adatok, leírások, valamint a mellékletbe csatolt dokumentumok a építtető/tulajdonos adatszolgáltatása és a helyszíni bejárás alapján kerültek bemutatásra. A jelen szennyvízkibocsátás engedélyezése iránti kérelem a 220/2004. (VII. 21.) Korm. rendeletben foglaltak alapján kerültek összeállításra. Az építésügyi és az építésüggyel összefüggő szakmagyakorlási tevékenységről szóló 266/2013. (VII.11.) Korm. rendeletben előírt tervezői jogosultsággal rendelkezem, továbbá a tervezői jogosultságom névjegyzéki besorolási (nyilvántartási) számom megtekinthető a közhiteles honlapon. A helyszínrajzokon szereplő digitális aláírás saját kezű eredeti aláírásnak minősül! Békéscsaba, szeptember hó. Biró Zsolt egyéni vállalkozó okleveles építőmérnök VZ-TEL; VZ-VKG/

6 MELLÉKLETEK

7

8

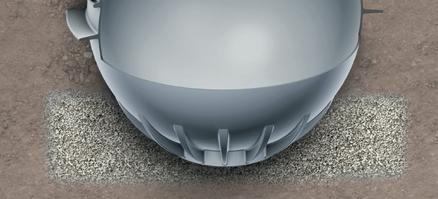

9 ACO Passavant GmbH ACO Haustechnik Stadtlengsfeld, Alexander Brinkhoff M.Sc. (Univ.); Dipl.-Ing. (FH) Termékmenedzser Leválasztás és szennyvízkezelés technológia Gyártói nyilatkozat Talajvizes környezetben felúszás elleni védelem az ACO műanyagtartályos leválasztói esetében (Lipumax-P, Oleopater-P, és Oleopass-P terméktípusok) Az ACO által kifejlesztett és gyártott műanyag tartályos földbe telepíthető Lipumax P, Oleopator P és Oleopass P típusú leválasztó berendezések felúszás elleni védelme alapvetően eltérhet a terhelési osztályoktól függően. Az MSZ EN 124 értelmében leválasztó berendezéseinket három terhelési osztályban gyártjuk. Ezek a terhelési osztályok az A15, B125 és D400. A leválasztó berendezések műanyag teste egyforma, csak a födémszerkezetben jelenik meg eltérés. A következő meghatározásokban foglaljuk össze azokat az összefüggéseket, melyek meghatározzák a fenti leválasztók felúszás elleni védelmének szükségességét a terhelési osztályok függvényében. A15 terhelési osztály az MSZ EN 124 szerint A műanyag tartály felúszás ellen védett külön rögzítésről nem kell gondoskodni amennyiben a maximális talajvízszint nem haladja meg a fedlap felsősíkja alatti 500 mm-t. Ez a méret csak a terhelési osztálytól függ, teljes mértékben független a leválasztó névleges méretétől, a leválasztó magasságától, vagy a bekötés méretétől és helyétől. További betonozási, vagy lehorgonyzási munkálatokra nincs szükség a beépítés helyén. B125 terhelési osztály A műanyag tartály felúszás ellen védett külön rögzítésről nem kell gondoskodni amennyiben a maximális talajvízszint nem haladja meg a fedlap felsősíkja alatti 500 mm-t. Ez a méret csak a terhelési osztálytól függ, teljes mértékben független a leválasztó névleges méretétől, a leválasztó magasságától, vagy a bekötés méretétől és helyétől. További betonozási, vagy lehorgonyzási munkálatokra nincs szükség a beépítés helyén. Ez akkor is érvényes, ha beton adapter gyűrűvel magasított leválasztót alakítunk ki a nagyobb bekötési mélység miatt. D400 terhelési osztály A műanyag tartály felúszás ellen védett külön rögzítésről nem kell gondoskodni amennyiben a tartály maximális beépítési mélysége nem haladja meg a 3600 mm-t. Ebben az esetben a talajvízszint elérheti,

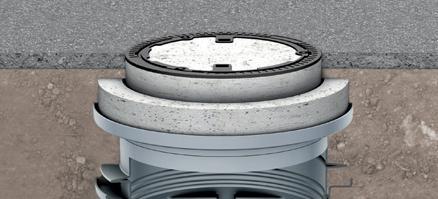

10 akár a fedlap felsősíkját is. Ez a méret csak a terhelési osztálytól függ, teljes mértékben független a leválasztó névleges méretétől, a leválasztó magasságától, vagy a bekötés méretétől és helyétől. További betonozási, vagy lehorgonyzási munkálatokra nincs szükség a beépítés helyén. Ez akkor is érvényes, ha beton adapter gyűrűvel magasított leválasztót alakítunk ki a nagyobb bekötési mélység miatt. Amennyiben a kivitelezés folyamatán tiszteletben tartják a beépítési útmutatókat, a leválasztók felúszás elleni védelme garantált egyéb kiegészítő betonozási és lehorgonyzási munkálatok nélkül. Ha viszont a fent leírtaktól eltérő beépítés szükségeltetik, abban az esetben kiegészítő felúszás-elleni védelemről gondoskodni kell október 11. Alexander Brinkhoff ACO Passavant GmbH ACO Haustechnik Dobos István ACO Magyarország Vezető Kategória Menedzser Oleopator-P olajleválasztók Lipumax-P zsírleválasztók A15 feltét B125 feltét D400 feltét 2

11 Separators ACO Grease separator Lipumax P-B Basic model Grease separator of polyethylene for below ground installation according to EN 1825 and DIN certificate a (NS 2, NS 4) (NS 5.5) (NS 7) (NS 8.5, NS 10) inlet and outlet connection according to outside diameter D depending on nominal size of separator disposal and cleaning via cover Lipumax P-B Order data Installation example shows ACO Lipumax P-B NS 4 with a top section unit for load class B inlet DN outlet DN Ø1320 Accessories sampling pots and extension elements, page 16 grease level sensor, page 16 Nominal size Nominal width Volume sludge trap Volume grease storage Total capacity D H H1 H2 Weight Article No. [l] [l] [l] [mm] [mm] [mm] [mm] [kg] NS 2 DN NS 2 DN NS 4 DN NS 4 DN NS 5.5 DN NS 5.5 DN NS 7 DN NS 8.5 DN NS 10 DN

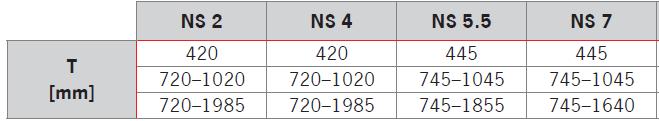

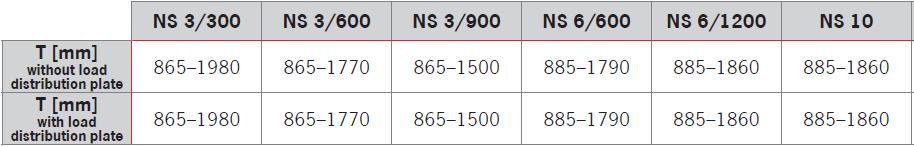

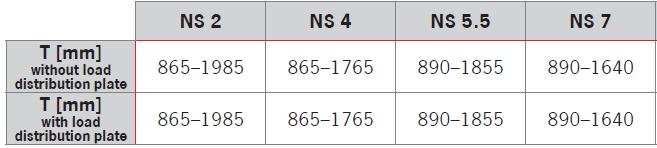

12 Separators Top section load class A 15 Order data Ø600 load class A 15 according to EN 124 frame from concrete, cover from cast iron clear opening Ø 600 mm cover odour proof sealed raising tube from polyethylene (only included with top section and ) T [mm] NS 2 ST 200 NS 2 ST 400 NS 4 ST 400 NS 4 ST 800 NS 5.5 ST 550 NS 5.5 ST 1100 NS 7 ST 700 NS 8.5 ST 850 NS 10 ST 1000 Weight [kg] Article No Top section load class B 125 Order data 3/ - load class B 125 according to EN 124 frame from concrete, cover from cast iron clear opening Ø 600 mm cover odour proof sealed adapter plate from concrete Ø 1000 mm x 150 mm raising tube from polyethylene (only included with top section and ) T [mm] NS 2 ST 200 NS 2 ST 400 NS 4 ST 400 NS 4 ST 800 NS 5.5 ST 550 NS 5.5 ST 1100 NS 7 ST 700 NS 8.5 ST 850 NS 10 ST 1000 Weight [kg] Article No Top section load class D 400 Order data 3/ - load distibution plate (option) load class D 400 according to EN 124 frame from concrete, cover from cast iron clear opening Ø 600 mm cover odour proof sealed adapter plate from concrete Ø 1000 mm x 150 mm raising tube from polyethylene selectively with load distribution plate from concrete Ø 1500 mm x 200 mm T [mm] without load distribution plate T [mm] with load distribution plate NS 2 ST 200 NS 2 ST 400 NS 4 ST 400 NS 4 ST 800 NS 5.5 ST 550 NS 5.5 ST 1100 NS 7 ST 700 NS 8.5 ST 850 NS 10 ST 1000 Weight [kg] Article No
