1 Elolvashatja az ajánlásokat a felhasználói kézikönyv, a műszaki vezető, illetve a telepítési útmutató RENAULT CARMINAT TOMTOM ZE LIVE. Megtalálja a választ minden kérdésre az a felhasználói kézikönyv (információk, leírások, biztonsági tanácsadás, méret, kiegészítők, stb). Részletes információt az oldal használatáról a Felhasználói Kézikönyvben talál. Használati utasítás Kezelési útmutató Használati útmutató Felhasználói kézikönyv Kezelési utasítás

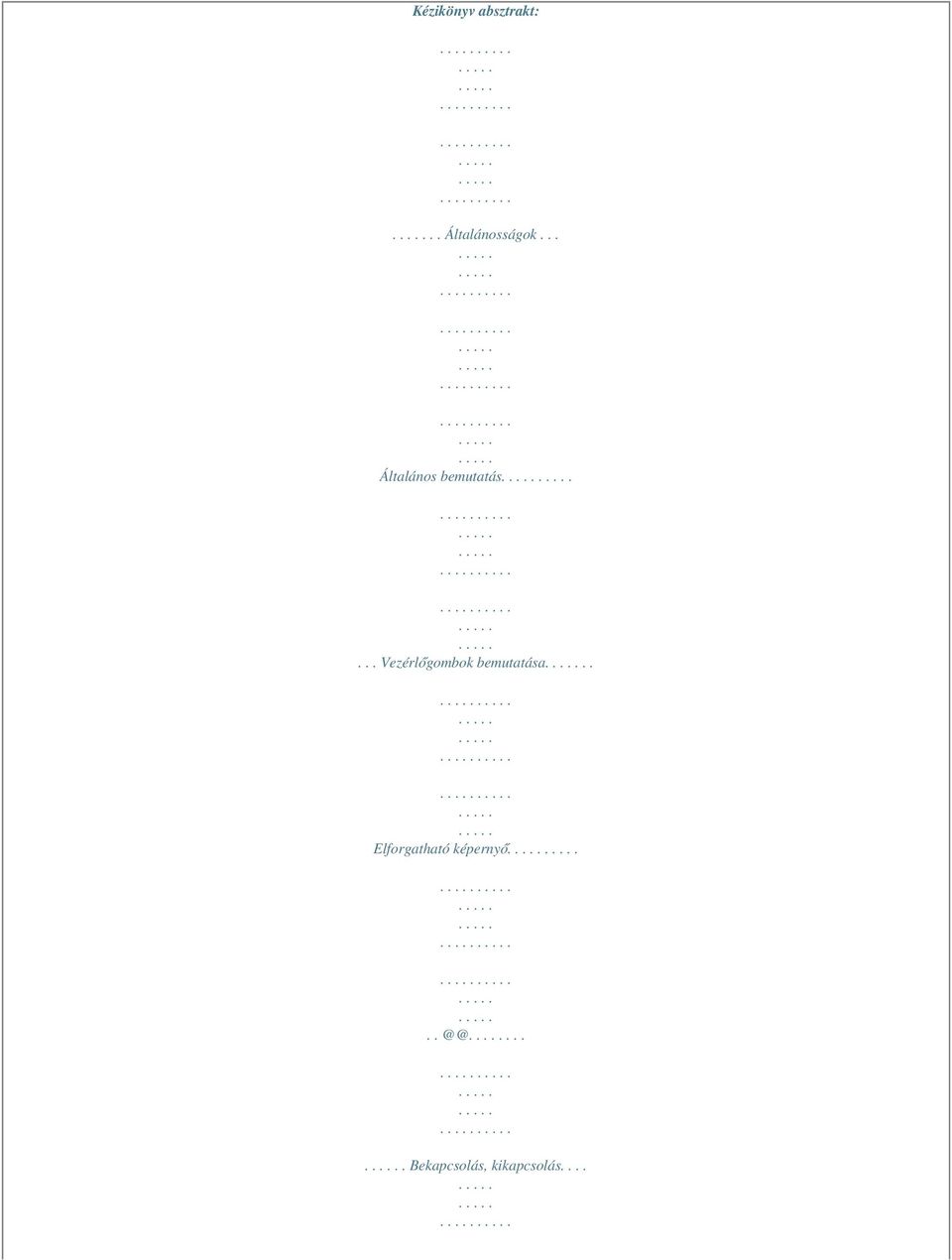

2 Kézikönyv absztrakt:.. Általánosságok... Általános bemutatás... Vezérlőgombok bemutatása.. Elforgatható képernyő.. Bekapcsolás, kikapcsolás....

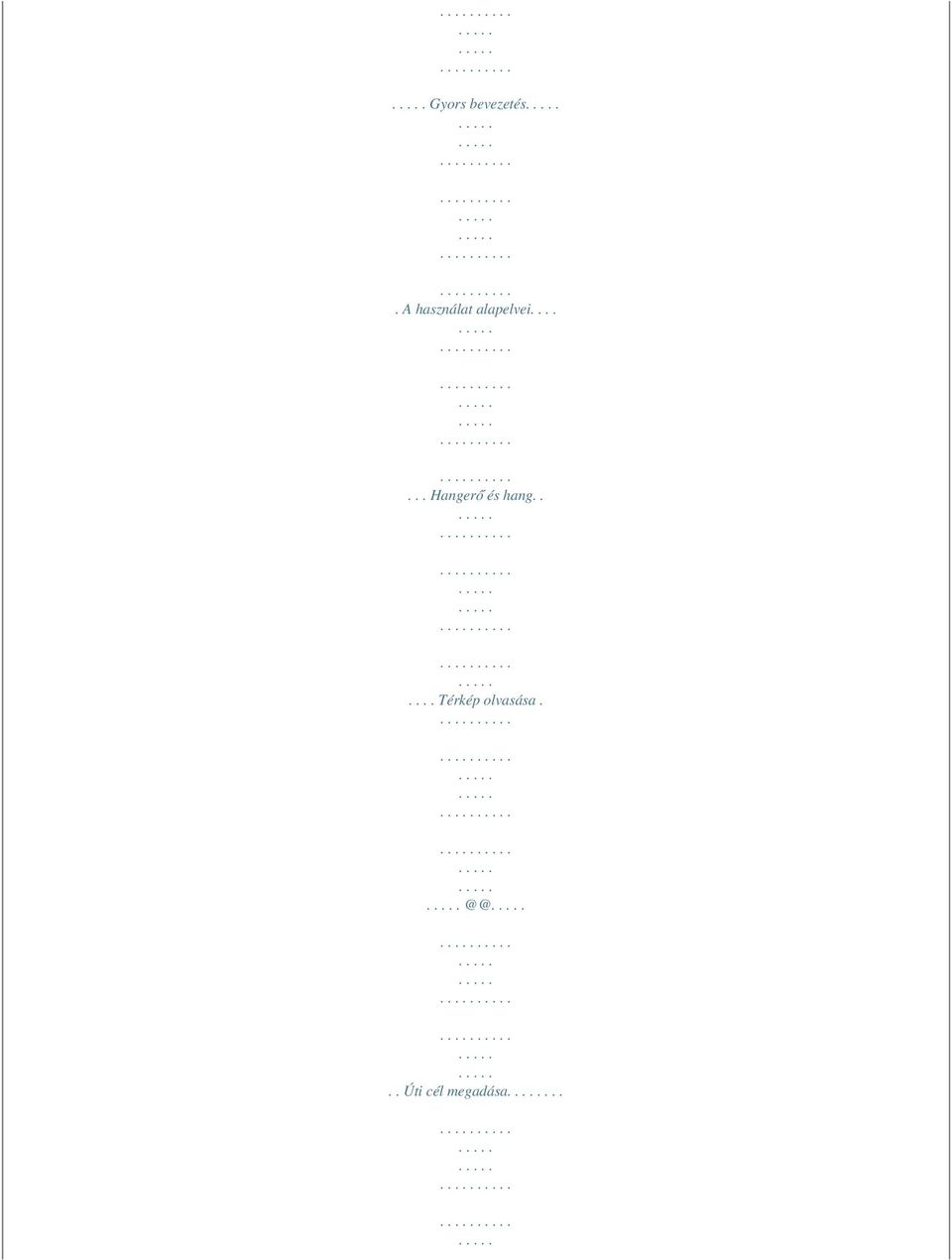

3 Gyors bevezetés. A használat alapelvei Hangerő és hang Térkép Úti cél megadása...

4 .. Navigálás Alternatíva keresése... Közlekedési információk..... Keresés LIVE szolgáltatások.

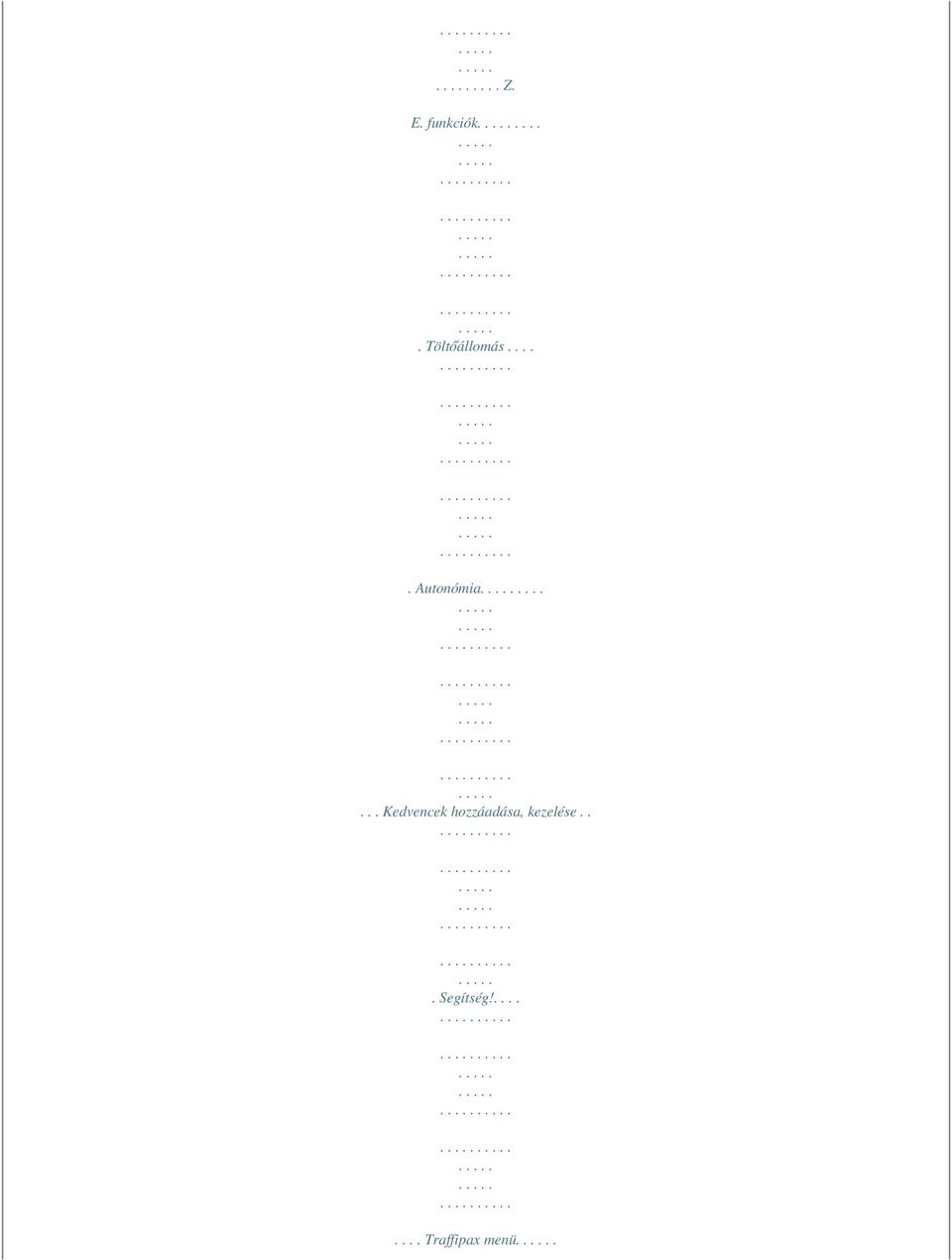

5 .... Z. E. funkciók..... Töltőállomás..... Autonómia Kedvencek hozzáadása, kezelése... Segítség! Traffipax menü.

6 ... Képmegjelenítő... Tolatókamera..... A rendszer beállításai A rendszer frissítése.... Működési rendellenességek..

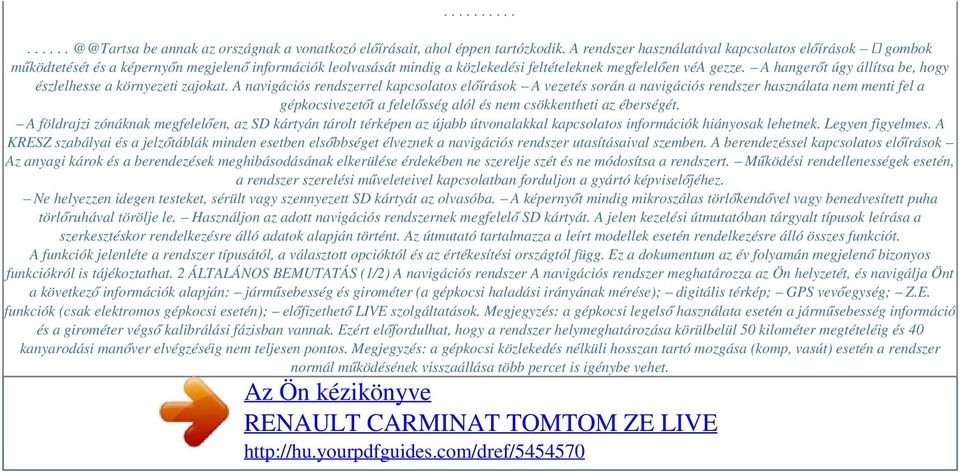

7 . be annak az országnak a vonatkozó előírásait, ahol éppen tartózkodik. A rendszer használatával kapcsolatos előírások gombok működtetését és a képernyőn megjelenő információk leolvasását mindig a közlekedési feltételeknek megfelelően véa gezze. A hangerőt úgy állítsa be, hogy észlelhesse a környezeti zajokat. A navigációs rendszerrel kapcsolatos előírások A vezetés során a navigációs rendszer használata nem menti fel a gépkocsivezetőt a felelősség alól és nem csökkentheti az éberségét. A földrajzi zónáknak megfelelően, az SD kártyán tárolt térképen az újabb útvonalakkal kapcsolatos információk hiányosak lehetnek. Legyen figyelmes. A KRESZ szabályai és a jelzőtáblák minden esetben elsőbbséget élveznek a navigációs rendszer utasításaival szemben. A berendezéssel kapcsolatos előírások Az anyagi károk és a berendezések meghibásodásának elkerülése érdekében ne szerelje szét és ne módosítsa a rendszert. Működési rendellenességek esetén, a rendszer szerelési műveleteivel kapcsolatban forduljon a gyártó képviselőjéhez. Ne helyezzen idegen testeket, sérült vagy szennyezett SD kártyát az olvasóba. A képernyőt mindig mikroszálas törlőkendővel vagy benedvesített puha törlőruhával törölje le. Használjon az adott navigációs rendszernek megfelelő SD kártyát. A jelen kezelési útmutatóban tárgyalt típusok leírása a szerkesztéskor rendelkezésre álló adatok alapján történt. Az útmutató tartalmazza a leírt modellek esetén rendelkezésre álló összes funkciót. A funkciók jelenléte a rendszer típusától, a választott opcióktól és az értékesítési országtól függ. Ez a dokumentum az év folyamán megjelenő bizonyos funkciókról is tájékoztathat. 2 ÁLTALÁNOS BEMUTATÁS (1/2) A navigációs rendszer A navigációs rendszer meghatározza az Ön helyzetét, és navigálja Önt a következő információk alapján: járműsebesség és girométer (a gépkocsi haladási irányának mérése); digitális térkép; GPS vevőegység; Z.E. funkciók (csak elektromos gépkocsi esetén); előfizethető LIVE szolgáltatások. Megjegyzés: a gépkocsi legelső használata esetén a járműsebesség információ és a girométer végső kalibrálási fázisban vannak. Ezért előfordulhat, hogy a rendszer helymeghatározása körülbelül 50 kilométer megtételéig és 40 kanyarodási manőver elvégzéséig nem teljesen pontos. Megjegyzés: a gépkocsi közlekedés nélküli hosszan tartó mozgása (komp, vasút) esetén a rendszer normál működésének visszaállása több percet is igénybe vehet.

8 A Z.E. funkciók A Z.E. funkciók információkat szolgáltatnak a töltőállomások elérhetőségéről, az Ön gépkocsijához. A rendszer arról is tájékoztatást ad, ha az úticélt nem lehet elérni az akkumulátor töltöttségével. Digitális térkép A digitális térkép tartalmazza a rendszer működéséhez szükséges autós és várostérképeket. A térképet az SD kártya tartalmazza. Navigációt segítő funkció LIVE szolgáltatások A GPS vevőegység A navigációs rendszer Föld körüli pályán keringő GPS (Global Positioning System) műholdakat használ. A GPS vevőegység több műhold által kibocsátott jelet vesz. Ez alapján a rendszer képes meghatározni a gépkocsi helyzetét. Tartalmazzák az útbiztonsági figyelmeztetéseket, a(z) HD Traffic szolgáltatást, a helyi keresést és az időjárás-jelentéseket. A 3 hónapos próbaidőszak letelte után meghosszabbíthatja az előfizetést az interneten keresztül a TomTom HOME segítségével (tájékozódjon A rendszer frissítése című fejezetben). Megjegyzés: ezek a szolgáltatások előfizetést igényelnek, és a navigációs rendszerbe épített, nem hozzáférhető SIM kártyát használják. Ha a szolgáltatás elérhető az Ön országában, megjelenik a navigációs berendezés képernyőjén a LIVE szolgáltatások ikonja. A rendszer felajánl egy útvonalat a kiválasztott úti cél eléréséhez a következők alapján: a térkép (az SD kártyán); a girométer és az érzékelők, amelyek követik az Ön helyzetét, még akkor is, ha a GPS jelek nem foghatók; a közlekedési információkat nyújtó szolgálatok tájékoztatásai (az adott országtól függően); a közúti biztonság (sebességtúllépés figyelmeztetés, sebességellenőrzési zóna); a HD Traffic szolgáltatás, előfizethető a LIVE szolgáltatások keretében. Végül a rendszer megadja a követendő útvonalat, lépésről lépésre, a képernyő és a hangüzenetek segítségével. 3 ÁLTALÁNOS BEMUTATÁS (2/2) A Beállítások 1 / ű megnyomás), a navigálás hangjainak kikapcsolása (hosszan tartó megnyomás). A Navigálás... menü elérése (rövid idejű megnyomás), navigálás az Ön otthona felé (hosszan tartó megnyomás). Egy menüből: a térkép megjelenítése A térképen: a térkép 2D/3D üzemmódjának átváltása. Visszatérés az előző képernyőre. 5 1 BACK INFO/ROUTE 10 MAP 2D/3D INFO ROUTE DEST HOME MENU SET REPEAT MUTE 3 LIGHT DARK Forgatás, billentés és gombnyomás MENU/SET LIGHT/DARK REPEAT/MUTE DEST/HOME MAP-2D/3D BACK Megjegyzés: gépkocsitól függően a rendszer központi kapcsolóegységgel vagy távirányítóval rendelkezhet vezérlőgombok bemutatása (2/2) Távirányító 1 Kontextuális gombok Funkció Kiválasztás és érvényesítés Billentés (fel, le, jobbra, balra): függőleges vagy vízszintes mozgás a menüben; mozgás a térképen. A középső gomb megnyomása: érvényesítés; a gyorsmenü megjelenítése. A BACK 4 Távirányító MENU MAP-2D/3D A navigációs rendszer teljes menüjének megjelenítése. Egy menüből: a térkép megjelenítése A térképen: a térkép 2D/3D üzemmódjának átváltása. Visszatérés az előző képernyőre. Megjegyzés: a távirányító gyorsabb csatlakoztatása érdekében, a rendszer indításakor, a jogi információk előtt nyomja meg a távirányító egyik gombját. Megjegyzés: gépkocsitól függően a rendszer központi kapcsolóegységgel vagy távirányítóval rendelkezhet. A távirányító ledje A villog, ha a navigációs rendszer kapcsolódott a távirányítóhoz. Az akkumulátorok cseréjével kapcsolatban lásd a Távirányító: elemek fejezetet. Megjegyzés: a távirányító nem rendelkezik a rövid idejű megnyomás funkcióval. 6 Az elemek károsodásának elkerülése érdekében helyezze a távirányítót napsugárzástól védett helyre. elforgatható képernyő Meghatározás Gépkocsitól függően, a navigációs képernyő bal-jobb irányban állítható, ami minden körülmények között lehetővé teszi az optimális olvasási komfort elérését. Mozgatás Az útirány megtartása és/vagy baleset elkerülése érdekében a képernyőt csak a gépkocsi álló helyzetében ajánlott mozgatni. Az elforgatásához tolja el a képernyőt balra vagy jobbra. 7 SD kártya: használat, inicializálás (1/2) SD kártya A navigációs rendszerhez tartozik egy SD kártya.

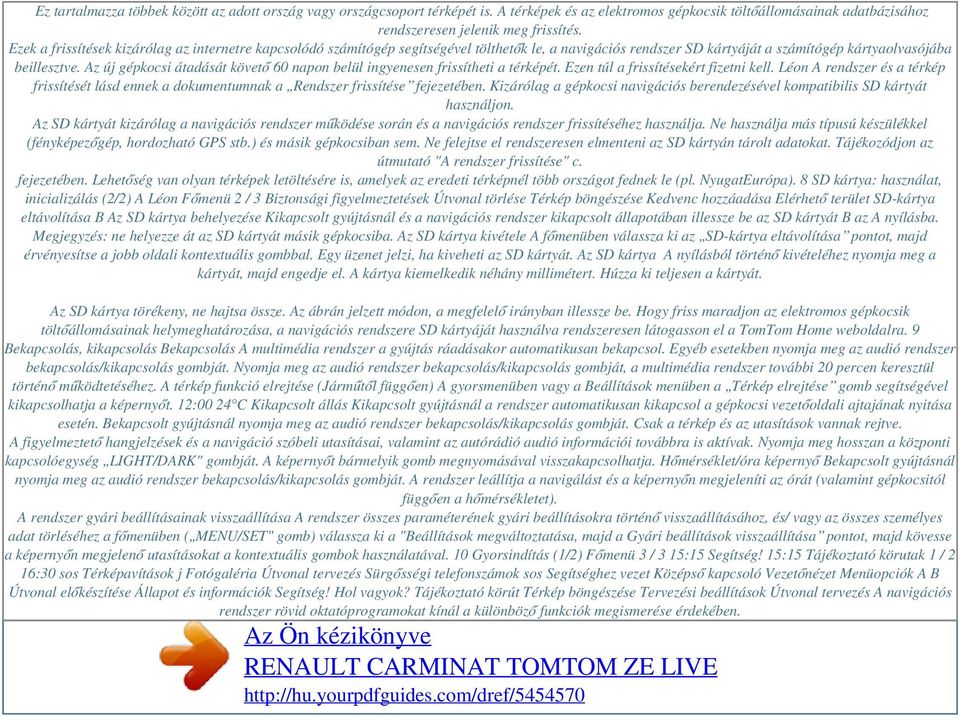

9 Ez tartalmazza többek között az adott ország vagy országcsoport térképét is. A térképek és az elektromos gépkocsik töltőállomásainak adatbázisához rendszeresen jelenik meg frissítés. Ezek a frissítések kizárólag az internetre kapcsolódó számítógép segítségével tölthetők le, a navigációs rendszer SD kártyáját a számítógép kártyaolvasójába beillesztve. Az új gépkocsi átadását követő 60 napon belül ingyenesen frissítheti a térképét. Ezen túl a frissítésekért fizetni kell. Léon A rendszer és a térkép frissítését lásd ennek a dokumentumnak a Rendszer frissítése fejezetében. Kizárólag a gépkocsi navigációs berendezésével kompatibilis SD kártyát használjon. Az SD kártyát kizárólag a navigációs rendszer működése során és a navigációs rendszer frissítéséhez használja. Ne használja más típusú készülékkel (fényképezőgép, hordozható GPS stb.) és másik gépkocsiban sem. Ne felejtse el rendszeresen elmenteni az SD kártyán tárolt adatokat. Tájékozódjon az útmutató "A rendszer frissítése" c. fejezetében. Lehetőség van olyan térképek letöltésére is, amelyek az eredeti térképnél több országot fednek le (pl. NyugatEurópa). 8 SD kártya: használat, inicializálás (2/2) A Léon Főmenü 2 / 3 Biztonsági figyelmeztetések Útvonal törlése Térkép böngészése Kedvenc hozzáadása Elérhető terület SD-kártya eltávolítása B Az SD kártya behelyezése Kikapcsolt gyújtásnál és a navigációs rendszer kikapcsolt állapotában illessze be az SD kártyát B az A nyílásba. Megjegyzés: ne helyezze át az SD kártyát másik gépkocsiba. Az SD kártya kivétele A főmenüben válassza ki az SD-kártya eltávolítása pontot, majd érvényesítse a jobb oldali kontextuális gombbal. Egy üzenet jelzi, ha kiveheti az SD kártyát. Az SD kártya A nyílásból történő kivételéhez nyomja meg a kártyát, majd engedje el. A kártya kiemelkedik néhány millimétert. Húzza ki teljesen a kártyát. Az SD kártya törékeny, ne hajtsa össze. Az ábrán jelzett módon, a megfelelő irányban illessze be. Hogy friss maradjon az elektromos gépkocsik töltőállomásainak helymeghatározása, a navigációs rendszere SD kártyáját használva rendszeresen látogasson el a TomTom Home weboldalra. 9 Bekapcsolás, kikapcsolás Bekapcsolás A multimédia rendszer a gyújtás ráadásakor automatikusan bekapcsol. Egyéb esetekben nyomja meg az audió rendszer bekapcsolás/kikapcsolás gombját. Nyomja meg az audió rendszer bekapcsolás/kikapcsolás gombját, a multimédia rendszer további 20 percen keresztül történő működtetéséhez. A térkép funkció elrejtése (Járműtől függően) A gyorsmenüben vagy a Beállítások menüben a Térkép elrejtése gomb segítségével kikapcsolhatja a képernyőt. 12:00 24 C Kikapcsolt állás Kikapcsolt gyújtásnál a rendszer automatikusan kikapcsol a gépkocsi vezetőoldali ajtajának nyitása esetén. Bekapcsolt gyújtásnál nyomja meg az audió rendszer bekapcsolás/kikapcsolás gombját. Csak a térkép és az utasítások vannak rejtve. A figyelmeztető hangjelzések és a navigáció szóbeli utasításai, valamint az autórádió audió információi továbbra is aktívak. Nyomja meg hosszan a központi kapcsolóegység LIGHT/DARK" gombját. A képernyőt bármelyik gomb megnyomásával visszakapcsolhatja. Hőmérséklet/óra képernyő Bekapcsolt gyújtásnál nyomja meg az audió rendszer bekapcsolás/kikapcsolás gombját. A rendszer leállítja a navigálást és a képernyőn megjeleníti az órát (valamint gépkocsitól függően a hőmérsékletet). A rendszer gyári beállításainak visszaállítása A rendszer összes paraméterének gyári beállításokra történő visszaállításához, és/ vagy az összes személyes adat törléséhez a főmenüben ( MENU/SET" gomb) válassza ki a "Beállítások megváltoztatása, majd a Gyári beállítások visszaállítása pontot, majd kövesse a képernyőn megjelenő utasításokat a kontextuális gombok használatával. 10 Gyorsindítás (1/2) Főmenü 3 / 3 15:15 Segítség! 15:15 Tájékoztató körutak 1 / 2 16:30 sos Térképavítások j Fotógaléria Útvonal tervezés Sürgősségi telefonszámok sos Segítséghez vezet Középső kapcsoló Vezetőnézet Menüopciók A B Útvonal előkészítése Állapot és információk Segítség! Hol vagyok? Tájékoztató körút Térkép böngészése Tervezési beállítások Útvonal tervezés A navigációs rendszer rövid oktatóprogramokat kínál a különböző funkciók megismerése érdekében.

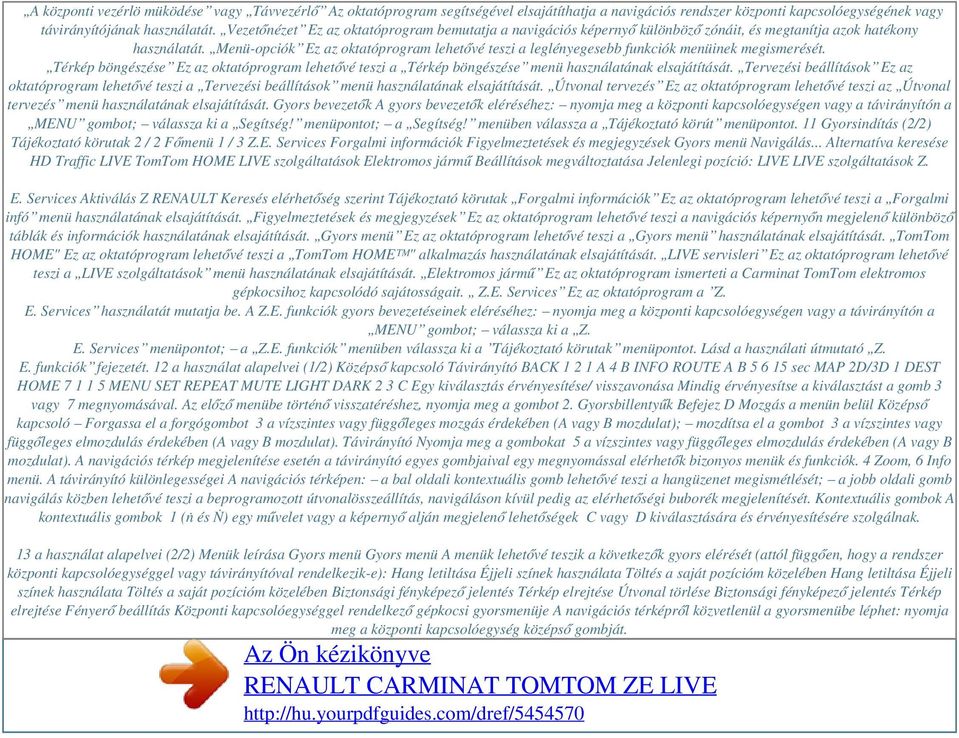

10 A központi vezérlö müködése vagy Távvezérlő Az oktatóprogram segítségével elsajátíthatja a navigációs rendszer központi kapcsolóegységének vagy távirányítójának használatát. Vezetőnézet Ez az oktatóprogram bemutatja a navigációs képernyő különböző zónáit, és megtanítja azok hatékony használatát. Menü-opciók Ez az oktatóprogram lehetővé teszi a leglényegesebb funkciók menüinek megismerését. Térkép böngészése Ez az oktatóprogram lehetővé teszi a Térkép böngészése menü használatának elsajátítását. Tervezési beállítások Ez az oktatóprogram lehetővé teszi a Tervezési beállítások menü használatának elsajátítását. Útvonal tervezés Ez az oktatóprogram lehetővé teszi az Útvonal tervezés menü használatának elsajátítását. Gyors bevezetők A gyors bevezetők eléréséhez: nyomja meg a központi kapcsolóegységen vagy a távirányítón a MENU gombot; válassza ki a Segítség! menüpontot; a Segítség! menüben válassza a Tájékoztató körút menüpontot. 11 Gyorsindítás (2/2) Tájékoztató körutak 2 / 2 Főmenü 1 / 3 Z.E. Services Forgalmi információk Figyelmeztetések és megjegyzések Gyors menü Navigálás... Alternatíva keresése HD Traffic LIVE TomTom HOME LIVE szolgáltatások Elektromos jármű Beállítások megváltoztatása Jelenlegi pozíció: LIVE LIVE szolgáltatások Z. E. Services Aktiválás Z RENAULT Keresés elérhetőség szerint Tájékoztató körutak Forgalmi információk Ez az oktatóprogram lehetővé teszi a Forgalmi infó menü használatának elsajátítását. Figyelmeztetések és megjegyzések Ez az oktatóprogram lehetővé teszi a navigációs képernyőn megjelenő különböző táblák és információk használatának elsajátítását. Gyors menü Ez az oktatóprogram lehetővé teszi a Gyors menü használatának elsajátítását. TomTom HOME" Ez az oktatóprogram lehetővé teszi a TomTom HOME " alkalmazás használatának elsajátítását. LIVE servisleri Ez az oktatóprogram lehetővé teszi a LIVE szolgáltatások menü használatának elsajátítását. Elektromos jármű Ez az oktatóprogram ismerteti a Carminat TomTom elektromos gépkocsihoz kapcsolódó sajátosságait. Z.E. Services Ez az oktatóprogram a Z. E. Services használatát mutatja be. A Z.E. funkciók gyors bevezetéseinek eléréséhez: nyomja meg a központi kapcsolóegységen vagy a távirányítón a MENU gombot; válassza ki a Z. E. Services menüpontot; a Z.E. funkciók menüben válassza ki a Tájékoztató körutak menüpontot. Lásd a használati útmutató Z. E. funkciók fejezetét. 12 a használat alapelvei (1/2) Középső kapcsoló Távirányító BACK A 4 B INFO ROUTE A B sec MAP 2D/3D 1 DEST HOME MENU SET REPEAT MUTE LIGHT DARK 2 3 C Egy kiválasztás érvényesítése/ visszavonása Mindig érvényesítse a kiválasztást a gomb 3 vagy 7 megnyomásával. Az előző menübe történő visszatéréshez, nyomja meg a gombot 2. Gyorsbillentyűk Befejez D Mozgás a menün belül Középső kapcsoló Forgassa el a forgógombot 3 a vízszintes vagy függőleges mozgás érdekében (A vagy B mozdulat); mozdítsa el a gombot 3 a vízszintes vagy függőleges elmozdulás érdekében (A vagy B mozdulat). Távirányító Nyomja meg a gombokat 5 a vízszintes vagy függőleges elmozdulás érdekében (A vagy B mozdulat). A navigációs térkép megjelenítése esetén a távirányító egyes gombjaival egy megnyomással elérhetők bizonyos menük és funkciók. 4 Zoom, 6 Info menü. A távirányító különlegességei A navigációs térképen: a bal oldali kontextuális gomb lehetővé teszi a hangüzenet megismétlését; a jobb oldali gomb navigálás közben lehetővé teszi a beprogramozott útvonalösszeállítás, navigáláson kívül pedig az elérhetőségi buborék megjelenítését. Kontextuális gombok A kontextuális gombok 1 (ṅ és Ṅ) egy művelet vagy a képernyő alján megjelenő lehetőségek C vagy D kiválasztására és érvényesítésére szolgálnak. 13 a használat alapelvei (2/2) Menük leírása Gyors menü Gyors menü A menük lehetővé teszik a következők gyors elérését (attól függően, hogy a rendszer központi kapcsolóegységgel vagy távirányítóval rendelkezik-e): Hang letiltása Éjjeli színek használata Töltés a saját pozícióm közelében Hang letiltása Éjjeli színek használata Töltés a saját pozícióm közelében Biztonsági fényképező jelentés Térkép elrejtése Útvonal törlése Biztonsági fényképező jelentés Térkép elrejtése Fényerő beállítás Központi kapcsolóegységgel rendelkező gépkocsi gyorsmenüje A navigációs térképről közvetlenül a gyorsmenübe léphet: nyomja meg a központi kapcsolóegység középső gombját.

11 Távirányítóval rendelkező gépkocsi gyorsmenüje A navigációs térképről közvetlenül a gyorsmenübe léphet: nyomja meg a távirányító középső gombját. - Éjszakai/nappali színek: éjszakai/nappali kijelzés; - Sebességmérő kamera jelzése: mobil vagy fix sebességmérő jelzése; - Navigáció megszakítása: a folyamatban lévő navigáció megállítása; - Hang be- és kikapcsolása: a navigációt kísérő hangutasítások kikapcsolása és aktiválása; - Térkép elrejtése: térkép funkció elrejtése; - Fényerő beállítások: a navigációs rendszer fényerejének kiválasztása a külső fényerő függvényében; - Közeli töltőállomás a navigációs berendezés az aktuális helyzetéhez közeli töltőállomások helyét jeleníti meg (csak elektromos gépkocsi esetén). 14 Hangerő és HANG Egy beszédhang kiválasztása Beállítások 1 / 5 16:30 Beszéd beállítások 15: Éjjeli színek használata ÉP mutatása térképen Ne mutassa a töltőállomásokat a térképen Hang módosítása Hang letiltása Biztonsági zár Beszéd beállítások Hang kikapcsolása A rendszer lehetőséget ad szintetikus hang vagy emberi hang választására. Ez a hang a szóbeli utasításhoz használatos. A navigációs rendszere által használt hang módosításához a főmenüben válassza a Beállítások megváltoztatása, majd a Beszéd beállítások és a Hang módosítása menüpontot. Válasszon ki egy hangot a listából. Hangutasítások A szintetikus hangokat a navigációs rendszer hozza létre. Ezek segítségével a rendszer vezetés közben szóbeli utasításokat ad az Ön számára. A rendszer így jelzi az utcák irányát (például: forduljon jobbra), vagy a közlekedési táblák információit. Rögzített emberi hangok Az emberi hangok színészek/színésznők rögzített hangjai. Megjegyzés: az emberi hangok kizárólag egyszerűsített navigációs információkat közölnek. Beszéd beállítások Hangerő A hangerő módosítása A hangerő módosításához használja az audió rendszer hangerő kapcsolóját a hangüzenet alatt. Ha az üzenet túlságosan rövid, megismételheti a központi kapcsolóegység REPEAT/MUTE" gombjának vagy a távirányító bal oldali kontextuális gombjának használatával. A hangok kikapcsolása A hangok kikapcsolásához a főmenüben válassza a(z) Beállítások megváltoztatása, majd a(z) Hang kikapcsolása opciókat. A hangok visszakapcsolásához válassza a(z) Hang bekapcsolása menüpontot. A hangok kikapcsolása A központi kapcsolóegységen nyomja meg a REPEAT/MUTE gombot (hosszú megnyomás), majd válassza a Beállítások megváltoztatása és Hang letiltása menüpontokat. Megjegyzés: a távirányítón és a központi kapcsolóegységen válassza a Hang letiltása menüpontot a gyorsmenün keresztül. 15 térkép olvasása A B C r ch Marc Bloch o r D E ol K J I H G F A térkép jelmagyarázata A A következő veszélyzóna figyelmeztetése, a kapcsolódó távolsággal (fix radar, mozgó radar, iskola stb. ). B A következő főútvonal neve vagy információ a következő útirányt jelző tábláról, adott esetben. C Közlekedési információk sávja: az útvonalon előforduló események kijelzése, a közlekedési információk vételének jelzése. D Aktuális óra. E Távolság a következő irányváltoztatásig és az irányváltoztatás jelölése F Külső hőmérséklet (gépkocsitól függően). G Az útvonalakra vonatkozó információk, úgymint az érkezés időpontja és a teljes hátralévő távolság. Megjegyzés: a megjelenített elemek módosításához válassza ki a Beállítások megváltoztatása pontot a főmenüben, majd az Állapotsor beállítások lehetőséget. H Elérhetőség: az úti cél elérhetősége (zöld zászló vagy piros zászló villámmal). I Az audiorendszer információi. J Aktuális helyzet. K Sebességkorlátozás kijelzőtáblája (a kijelzett sebességérték a választott mértékegységtől függ). Megjegyzés: a sebességhatár átlépésekor a tábla piros színű lesz és villogni kezd K L r ch Marc Bloch o r ol M Kartográfiai szimbólumok A navigációs rendszer az érdekes pontok (ÉP) megjelenítésére különböző szimbólumokat K alkalmaz. Színkódok Az utak kijelzése az adott úttípusnak megfelelően változik.

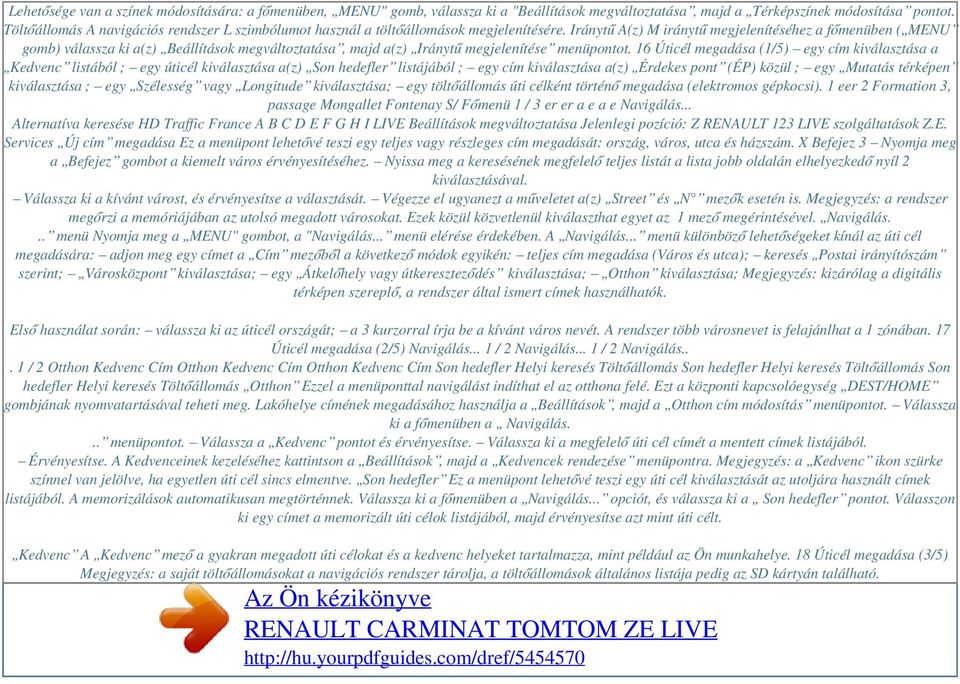

12 Lehetősége van a színek módosítására: a főmenüben, MENU" gomb, válassza ki a "Beállítások megváltoztatása, majd a Térképszínek módosítása pontot. Töltőállomás A navigációs rendszer L szimbólumot használ a töltőállomások megjelenítésére. Iránytű A(z) M iránytű megjelenítéséhez a főmenüben ( MENU gomb) válassza ki a(z) Beállítások megváltoztatása, majd a(z) Iránytű megjelenítése menüpontot. 16 Úticél megadása (1/5) egy cím kiválasztása a Kedvenc listából ; egy úticél kiválasztása a(z) Son hedefler listájából ; egy cím kiválasztása a(z) Érdekes pont (ÉP) közül ; egy Mutatás térképen kiválasztása ; egy Szélesség vagy Longitude kiválasztása; egy töltőállomás úti célként történő megadása (elektromos gépkocsi). 1 eer 2 Formation 3, passage Mongallet Fontenay S/ Főmenü 1 / 3 er er a e a e Navigálás... Alternatíva keresése HD Traffic France A B C D E F G H I LIVE Beállítások megváltoztatása Jelenlegi pozíció: Z RENAULT 123 LIVE szolgáltatások Z.E. Services Új cím megadása Ez a menüpont lehetővé teszi egy teljes vagy részleges cím megadását: ország, város, utca és házszám. X Befejez 3 Nyomja meg a Befejez gombot a kiemelt város érvényesítéséhez. Nyissa meg a keresésének megfelelő teljes listát a lista jobb oldalán elhelyezkedő nyíl 2 kiválasztásával. Válassza ki a kívánt várost, és érvényesítse a választását. Végezze el ugyanezt a műveletet a(z) Street és N mezők esetén is. Megjegyzés: a rendszer megőrzi a memóriájában az utolsó megadott városokat. Ezek közül közvetlenül kiválaszthat egyet az 1 mező megérintésével. Navigálás... menü Nyomja meg a MENU" gombot, a "Navigálás... menü elérése érdekében. A Navigálás... menü különböző lehetőségeket kínál az úti cél megadására: adjon meg egy címet a Cím mezőből a következő módok egyikén: teljes cím megadása (Város és utca); keresés Postai irányítószám szerint; Városközpont kiválasztása; egy Átkelőhely vagy útkereszteződés kiválasztása; Otthon kiválasztása; Megjegyzés: kizárólag a digitális térképen szereplő, a rendszer által ismert címek használhatók. Első használat során: válassza ki az úticél országát; a 3 kurzorral írja be a kívánt város nevét. A rendszer több városnevet is felajánlhat a 1 zónában. 17 Úticél megadása (2/5) Navigálás... 1 / 2 Navigálás... 1 / 2 Navigálás... 1 / 2 Otthon Kedvenc Cím Otthon Kedvenc Cím Otthon Kedvenc Cím Son hedefler Helyi keresés Töltőállomás Son hedefler Helyi keresés Töltőállomás Son hedefler Helyi keresés Töltőállomás Otthon Ezzel a menüponttal navigálást indíthat el az otthona felé. Ezt a központi kapcsolóegység DEST/HOME gombjának nyomvatartásával teheti meg. Lakóhelye címének megadásához használja a Beállítások, majd a Otthon cím módosítás menüpontot. Válassza ki a főmenüben a Navigálás... menüpontot. Válassza a Kedvenc pontot és érvényesítse. Válassza ki a megfelelő úti cél címét a mentett címek listájából. Érvényesítse. A Kedvenceinek kezeléséhez kattintson a Beállítások, majd a Kedvencek rendezése menüpontra. Megjegyzés: a Kedvenc ikon szürke színnel van jelölve, ha egyetlen úti cél sincs elmentve. Son hedefler Ez a menüpont lehetővé teszi egy úti cél kiválasztását az utoljára használt címek listájából. A memorizálások automatikusan megtörténnek. Válassza ki a főmenüben a Navigálás... opciót, és válassza ki a Son hedefler pontot. Válasszon ki egy címet a memorizált úti célok listájából, majd érvényesítse azt mint úti célt. Kedvenc A Kedvenc mező a gyakran megadott úti célokat és a kedvenc helyeket tartalmazza, mint például az Ön munkahelye. 18 Úticél megadása (3/5) Megjegyzés: a saját töltőállomásokat a navigációs rendszer tárolja, a töltőállomások általános listája pedig az SD kártyán található.

13 Csak az SD kártyán található lista frissíthető. Csak a saját töltőállomások kezelése történhet a navigációs rendszeren keresztül. Navigálás... 1 / 2 Navigálás... 1 / 2 Otthon Kedvenc Cím Otthon Kedvenc Cím Son hedefler Helyi keresés Töltőállomás Son hedefler Helyi keresés Töltőállomás Helyi keresés Ez a szolgáltatás lehetővé teszi, hogy bármilyen érdekes pontot (ÉP) gyorsan megkeressen egy kulcsszó megadásával és azt beállítsa úti célként. Gyors hozzáféréssel rendelkezik az adatbázishoz, mely a legfrissebb információkat tartalmazza a cégekről és a szolgáltatásokról, a címüket, a telefonszámukat és a felhasználók véleményeit is beleértve. Megjegyzés: ez az ikon csak akkor jelenik meg, ha Ön olyan országban rendelkezik előfizetéssel, ahol a LIVE szolgáltatások elérhetőek (tájékozódjon a dokumentum LIVE szolgáltatások részében). Töltőállomás Ez a menü lehetővé teszi, hogy töltőállomást találjon a gépkocsija számára és hogy megtervezzen oda egy útvonalat. A töltőállomások listája automatikusan frissül, amint a TomTom Home weboldalhoz csatlakoztatja a berendezést. Lásd a dokumentum A rendszer frissítése című fejezetét. Megjegyzés: a saját töltőállomásainak kezeléséhez kattintson a Beállítások menüre, majd válassza ki a Saját töltőállomások kezelése menüpontot. 19 Úticél megadása (4/5) Keresés az érdekes pont (ÉP) neve alapján Adja meg annak az érdekes pontnak (ÉP) a nevét, amelyet meg szeretne találni; a rendszer automatikusan megkeresi. Keresés az érdekes pontok (ÉP) kategóriája alapján Válassza ki a kívánt kategória-típust. Válassza ki a keresési zónát: ÉP Ön mellett, ÉP a városban vagy ÉP az otthon mellett. Adja meg a város nevét, és indítsa el a keresést a Befejez kiválasztásával. Navigálás... 2 / 2 Navigálás... 2 / 2 Érdekes pont Mutatás térképen Érdekes pont Mutatás térképen Szélesség Hosszúság Szélesség Hosszúság Mutatás térképen Érdekes pont (ÉP) Az érdekes pont (ÉP) egy szolgáltatás, létesítmény vagy turisztikai látványosság, amely egy adott hely közelében helyezkedik el (kiindulási pont, célváros, útvonal, stb.). Az érdekes pontok (ÉP) különböző kategóriákba vannak besorolva: éttermek, múzeumok, parkolók, stb. Több lehetőség is rendelkezésre áll egy érdekes pont (ÉP) keresése érdekében: kategória szerint; a keresett érdekes pont (ÉP) neve. Válassza ki a főmenüben a Navigálás... opciót, majd a Érdekes pont pontot, és érvényesítse. Ez a funkció lehetővé teszi az úti cél meghatározását a térkép segítségével. A főmenüben válassza ki a Navigálás..., majd a Mutatás térképen pontot a távirányító gombjaival vagy a központi kapcsolóegység forgógombjával. A központi kapcsolóegység vagy a távirányító használatával mozogjon a térképen, és állítsa a kurzort az úti céljára, majd érvényesítse: a rendszer kiszámítja az útvonalat. Szélesség Hosszúság Ez a funkció lehetővé teszi az úti cél megadását a földrajzi szélesség és a földrajzi hosszúság adatai segítségével. 20 Úticél megadása (5/5) LIVE Avenue Roger-Salengro Chaville Az úti cél érvényesítése Az úti cél információinak megadását követően a rendszer kiszámítja az útvonalat. Alapértelmezetten a rendszer a leggyorsabb útvonalat számítja ki. Megjegyzés: a számítás kritériumai a paraméterekben módosíthatók. A számítás befejeződése után a rendszer megjeleníti az összesített útvonalat és két lehetőséget kínál fel: Részletek, lehetővé teszi az útvonal részletes ismertetését különböző formában (tájékozódjon a Navigálás fejezet Útvonal részletes ismertetése részében). Befejez, a navigálás megkezdődik. Megjegyzés: ha nem érvényesíti, az oldal tíz másodperc után bezáródik és automatikusan elindul a navigálás. Megjegyzés: a gépkocsi töltöttségi szintjétől függően, ha az úti cél elérhető távolságban van, a navigálás elindul. Ha a gépkocsi töltöttségi szintje túl alacsony, a rendszer felajánlja, hogy keres egy töltőállomást az útvonal mentén. VR L AY AVILL VIROFLAY GO Megjegyzés: Az IQ Routes statisztikai adatok alapján optimalizálja a menetidőt, illetve a napoknak és óráknak megfelelő átlagos forgalom alapján számítja ki az útvonalakat.

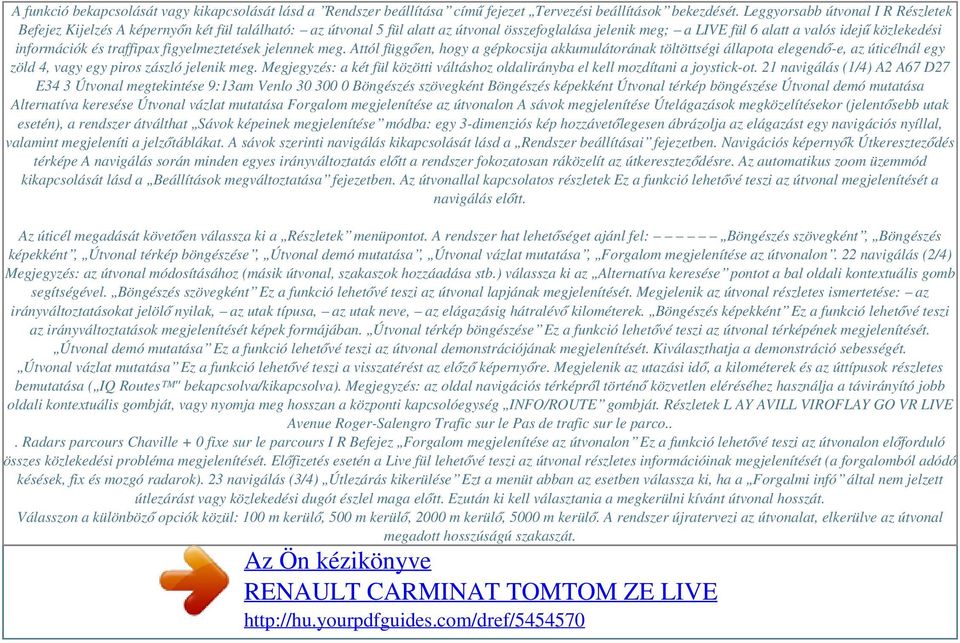

14 A funkció bekapcsolását vagy kikapcsolását lásd a Rendszer beállítása című fejezet Tervezési beállítások bekezdését. Leggyorsabb útvonal I R Részletek Befejez Kijelzés A képernyőn két fül található: az útvonal 5 fül alatt az útvonal összefoglalása jelenik meg; a LIVE fül 6 alatt a valós idejű közlekedési információk és traffipax figyelmeztetések jelennek meg. Attól függően, hogy a gépkocsija akkumulátorának töltöttségi állapota elegendő-e, az úticélnál egy zöld 4, vagy egy piros zászló jelenik meg. Megjegyzés: a két fül közötti váltáshoz oldalirányba el kell mozdítani a joystick-ot. 21 navigálás (1/4) A2 A67 D27 E34 3 Útvonal megtekintése 9:13am Venlo Böngészés szövegként Böngészés képekként Útvonal térkép böngészése Útvonal demó mutatása Alternatíva keresése Útvonal vázlat mutatása Forgalom megjelenítése az útvonalon A sávok megjelenítése Útelágazások megközelítésekor (jelentősebb utak esetén), a rendszer átválthat Sávok képeinek megjelenítése módba: egy 3-dimenziós kép hozzávetőlegesen ábrázolja az elágazást egy navigációs nyíllal, valamint megjeleníti a jelzőtáblákat. A sávok szerinti navigálás kikapcsolását lásd a Rendszer beállításai fejezetben. Navigációs képernyők Útkereszteződés térképe A navigálás során minden egyes irányváltoztatás előtt a rendszer fokozatosan ráközelít az útkereszteződésre. Az automatikus zoom üzemmód kikapcsolását lásd a Beállítások megváltoztatása fejezetben. Az útvonallal kapcsolatos részletek Ez a funkció lehetővé teszi az útvonal megjelenítését a navigálás előtt. Az úticél megadását követően válassza ki a Részletek menüpontot. A rendszer hat lehetőséget ajánl fel: Böngészés szövegként, Böngészés képekként, Útvonal térkép böngészése, Útvonal demó mutatása, Útvonal vázlat mutatása, Forgalom megjelenítése az útvonalon. 22 navigálás (2/4) Megjegyzés: az útvonal módosításához (másik útvonal, szakaszok hozzáadása stb.) válassza ki az Alternatíva keresése pontot a bal oldali kontextuális gomb segítségével. Böngészés szövegként Ez a funkció lehetővé teszi az útvonal lapjának megjelenítését. Megjelenik az útvonal részletes ismertetése: az irányváltoztatásokat jelölő nyilak, az utak típusa, az utak neve, az elágazásig hátralévő kilométerek. Böngészés képekként Ez a funkció lehetővé teszi az irányváltoztatások megjelenítését képek formájában. Útvonal térkép böngészése Ez a funkció lehetővé teszi az útvonal térképének megjelenítését. Útvonal demó mutatása Ez a funkció lehetővé teszi az útvonal demonstrációjának megjelenítését. Kiválaszthatja a demonstráció sebességét. Útvonal vázlat mutatása Ez a funkció lehetővé teszi a visszatérést az előző képernyőre. Megjelenik az utazási idő, a kilométerek és az úttípusok részletes bemutatása ( IQ Routes " bekapcsolva/kikapcsolva). Megjegyzés: az oldal navigációs térképről történő közvetlen eléréséhez használja a távirányító jobb oldali kontextuális gombját, vagy nyomja meg hosszan a központi kapcsolóegység INFO/ROUTE gombját. Részletek L AY AVILL VIROFLAY GO VR LIVE Avenue Roger-Salengro Trafic sur le Pas de trafic sur le parco... Radars parcours Chaville + 0 fixe sur le parcours I R Befejez Forgalom megjelenítése az útvonalon Ez a funkció lehetővé teszi az útvonalon előforduló összes közlekedési probléma megjelenítését. Előfizetés esetén a Live fül lehetővé teszi az útvonal részletes információinak megjelenítését (a forgalomból adódó késések, fix és mozgó radarok). 23 navigálás (3/4) Útlezárás kikerülése Ezt a menüt abban az esetben válassza ki, ha a Forgalmi infó által nem jelzett útlezárást vagy közlekedési dugót észlel maga előtt. Ezután ki kell választania a megkerülni kívánt útvonal hosszát. Válasszon a különböző opciók közül: 100 m kerülő, 500 m kerülő, 2000 m kerülő, 5000 m kerülő. A rendszer újratervezi az útvonalat, elkerülve az útvonal megadott hosszúságú szakaszát.

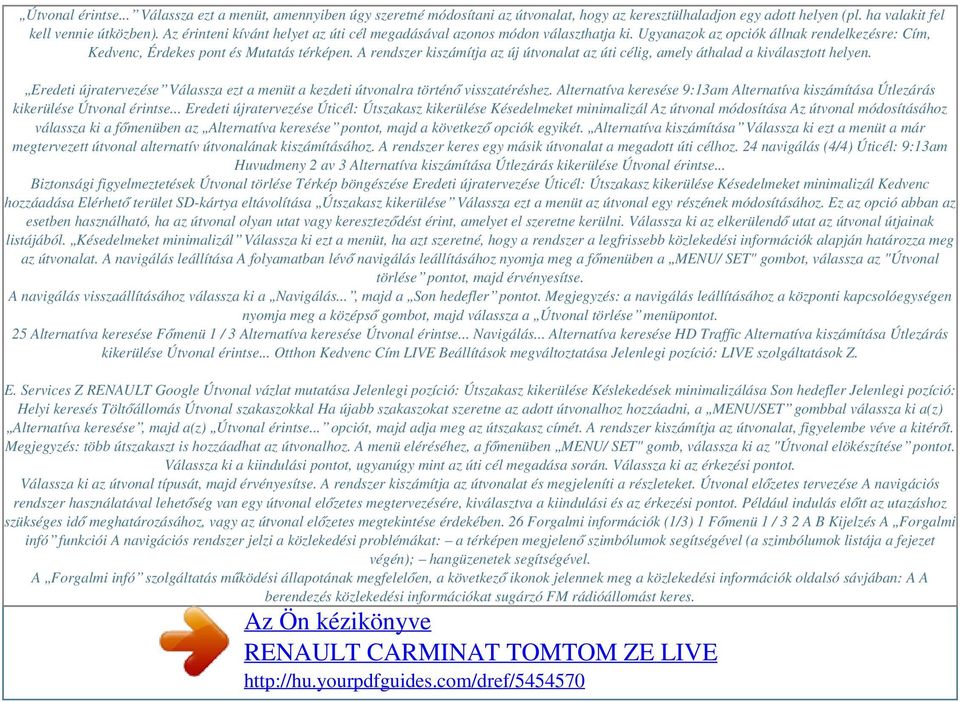

15 Powered by TCPDF ( Útvonal érintse... Válassza ezt a menüt, amennyiben úgy szeretné módosítani az útvonalat, hogy az keresztülhaladjon egy adott helyen (pl. ha valakit fel kell vennie útközben). Az érinteni kívánt helyet az úti cél megadásával azonos módon választhatja ki. Ugyanazok az opciók állnak rendelkezésre: Cím, Kedvenc, Érdekes pont és Mutatás térképen. A rendszer kiszámítja az új útvonalat az úti célig, amely áthalad a kiválasztott helyen. Eredeti újratervezése Válassza ezt a menüt a kezdeti útvonalra történő visszatéréshez. Alternatíva keresése 9:13am Alternatíva kiszámítása Útlezárás kikerülése Útvonal érintse... Eredeti újratervezése Úticél: Útszakasz kikerülése Késedelmeket minimalizál Az útvonal módosítása Az útvonal módosításához válassza ki a főmenüben az Alternatíva keresése pontot, majd a következő opciók egyikét. Alternatíva kiszámítása Válassza ki ezt a menüt a már megtervezett útvonal alternatív útvonalának kiszámításához. A rendszer keres egy másik útvonalat a megadott úti célhoz. 24 navigálás (4/4) Úticél: 9:13am Huvudmeny 2 av 3 Alternatíva kiszámítása Útlezárás kikerülése Útvonal érintse... Biztonsági figyelmeztetések Útvonal törlése Térkép böngészése Eredeti újratervezése Úticél: Útszakasz kikerülése Késedelmeket minimalizál Kedvenc hozzáadása Elérhető terület SD-kártya eltávolítása Útszakasz kikerülése Válassza ezt a menüt az útvonal egy részének módosításához. Ez az opció abban az esetben használható, ha az útvonal olyan utat vagy kereszteződést érint, amelyet el szeretne kerülni. Válassza ki az elkerülendő utat az útvonal útjainak listájából. Késedelmeket minimalizál Válassza ki ezt a menüt, ha azt szeretné, hogy a rendszer a legfrissebb közlekedési információk alapján határozza meg az útvonalat. A navigálás leállítása A folyamatban lévő navigálás leállításához nyomja meg a főmenüben a MENU/ SET" gombot, válassza az "Útvonal törlése pontot, majd érvényesítse. A navigálás visszaállításához válassza ki a Navigálás..., majd a Son hedefler pontot. Megjegyzés: a navigálás leállításához a központi kapcsolóegységen nyomja meg a középső gombot, majd válassza a Útvonal törlése menüpontot. 25 Alternatíva keresése Főmenü 1 / 3 Alternatíva keresése Útvonal érintse... Navigálás... Alternatíva keresése HD Traffic Alternatíva kiszámítása Útlezárás kikerülése Útvonal érintse... Otthon Kedvenc Cím LIVE Beállítások megváltoztatása Jelenlegi pozíció: LIVE szolgáltatások Z. E. Services Z RENAULT Google Útvonal vázlat mutatása Jelenlegi pozíció: Útszakasz kikerülése Késlekedések minimalizálása Son hedefler Jelenlegi pozíció: Helyi keresés Töltőállomás Útvonal szakaszokkal Ha újabb szakaszokat szeretne az adott útvonalhoz hozzáadni, a MENU/SET gombbal válassza ki a(z) Alternatíva keresése, majd a(z) Útvonal érintse... opciót, majd adja meg az útszakasz címét. A rendszer kiszámítja az útvonalat, figyelembe véve a kitérőt. Megjegyzés: több útszakaszt is hozzáadhat az útvonalhoz. A menü eléréséhez, a főmenüben MENU/ SET" gomb, válassza ki az "Útvonal elökészítése pontot. Válassza ki a kiindulási pontot, ugyanúgy mint az úti cél megadása során. Válassza ki az érkezési pontot. Válassza ki az útvonal típusát, majd érvényesítse. A rendszer kiszámítja az útvonalat és megjeleníti a részleteket. Útvonal előzetes tervezése A navigációs rendszer használatával lehetőség van egy útvonal előzetes megtervezésére, kiválasztva a kiindulási és az érkezési pontot. Például indulás előtt az utazáshoz szükséges idő meghatározásához, vagy az útvonal előzetes megtekintése érdekében. 26 Forgalmi információk (1/3) 1 Főmenü 1 / 3 2 A B Kijelzés A Forgalmi infó funkciói A navigációs rendszer jelzi a közlekedési problémákat: a térképen megjelenő szimbólumok segítségével (a szimbólumok listája a fejezet végén); hangüzenetek segítségével. A Forgalmi infó szolgáltatás működési állapotának megfelelően, a következő ikonok jelennek meg a közlekedési információk oldalsó sávjában: A A berendezés közlekedési információkat sugárzó FM rádióállomást keres.
