studio IDEÁLIS AZ EGYEDISÉGET KERESŐKNEK

Átírás

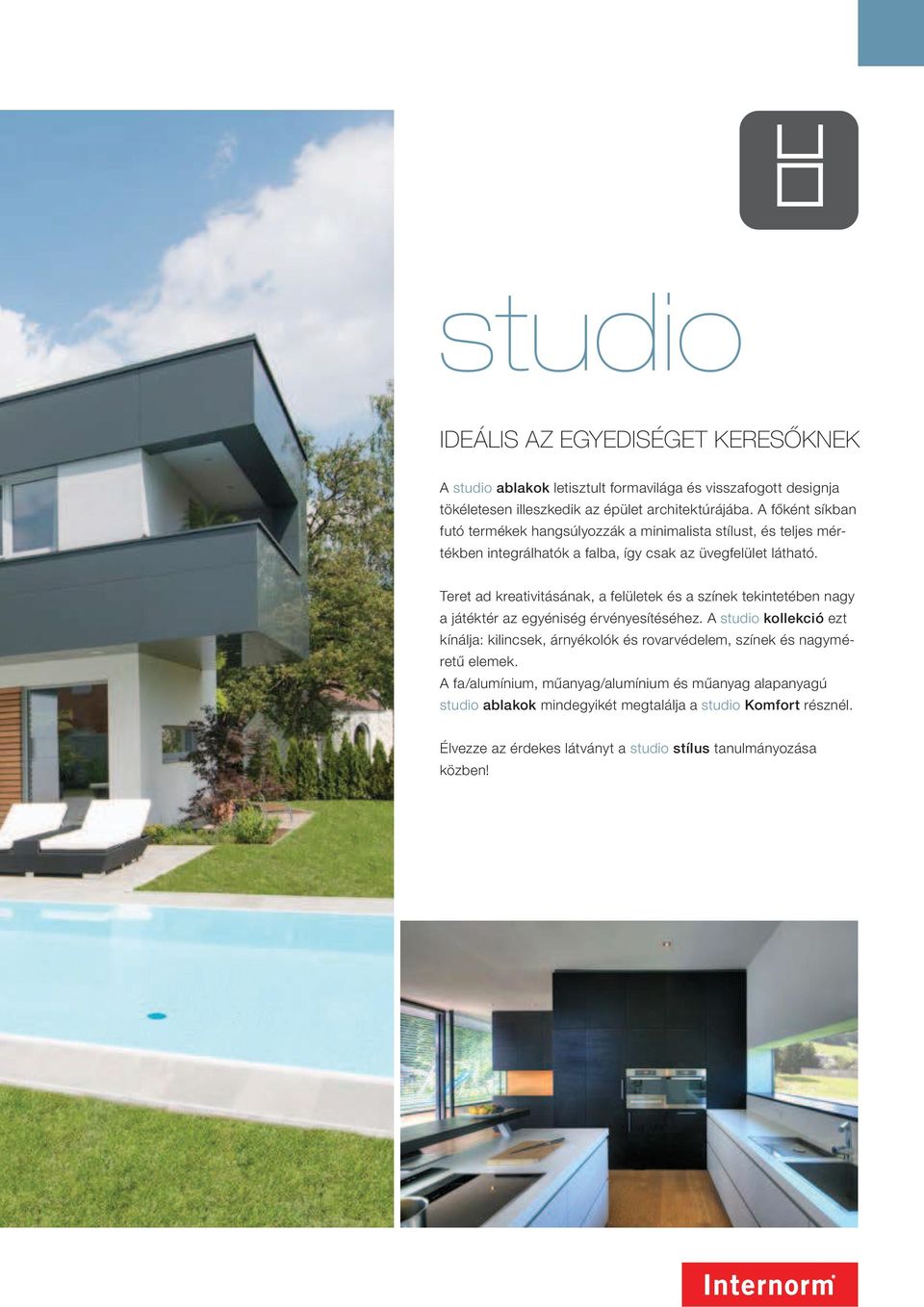

1 studio IDEÁLIS AZ EGYEDISÉGET KERESŐKNEK A studio ablakok letisztult formavilága és visszafogott designja tökéletesen illeszkedik az épület architektúrájába. A főként síkban futó termékek hangsúlyozzák a minimalista stílust, és teljes mértékben integrálhatók a falba, így csak az üvegfelület látható. Teret ad kreativitásának, a felületek és a színek tekintetében nagy a játéktér az egyéniség érvényesítéséhez. A studio kollekció ezt kínálja: kilincsek, árnyékolók és rovarvédelem, színek és nagyméretű elemek. A fa/alumínium, műanyag/alumínium és műanyag alapanyagú studio ablakok mindegyikét megtalálja a studio Komfort résznél. Élvezze az érdekes látványt a studio stílus tanulmányozása közben!

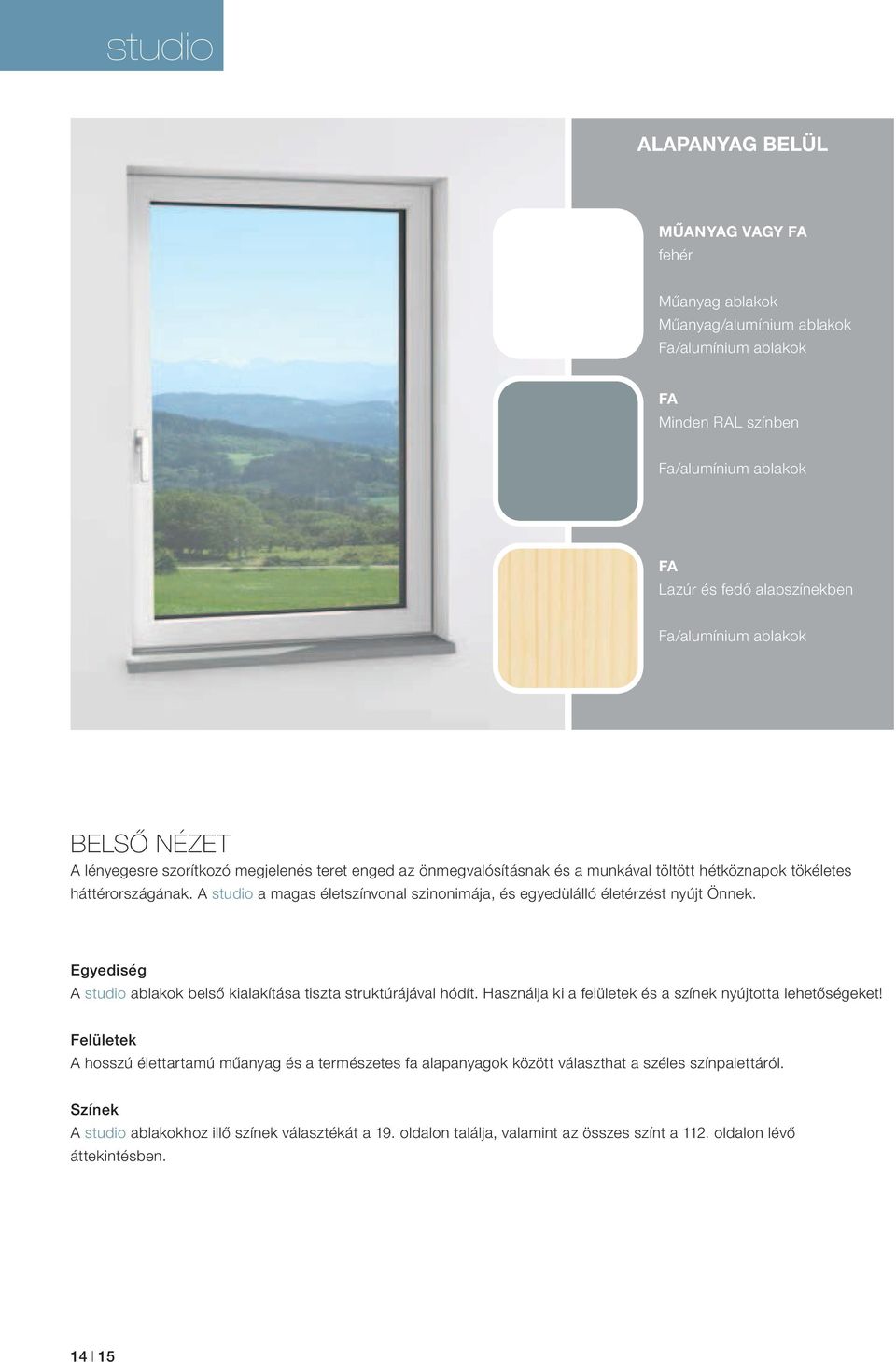

2 studio ALAPANYAG BELÜL MŰANYAG VAGY FA fehér Műanyag ablakok Műanyag/alumínium ablakok Fa/alumínium ablakok FA Minden RAL színben Fa/alumínium ablakok FA Lazúr és fedő alapszínekben Fa/alumínium ablakok BELSŐ NÉZET A lényegesre szorítkozó megjelenés teret enged az önmegvalósításnak és a munkával töltött hétköznapok tökéletes háttérországának. A studio a magas életszínvonal szinonimája, és egyedülálló életérzést nyújt Önnek. Egyediség A studio ablakok belső kialakítása tiszta struktúrájával hódít. Használja ki a felületek és a színek nyújtotta lehetőségeket! Felületek A hosszú élettartamú műanyag és a természetes fa alapanyagok között választhat a széles színpalettáról. Színek A studio ablakokhoz illő színek választékát a 19. oldalon találja, valamint az összes színt a 112. oldalon lévő áttekintésben. 14 I 15

3 studio Nézetek ALAPANYAG KÍVÜL MŰANYAG Fehér Műanyag ablakok ALUMÍNIUM borítás kiváló időjárásálló színekben Műanyag/alumínium ablakok Fa/alumínium ablakok ALUMÍNIUM borítás számos RAL színben Műanyag/alumínium ablakok Fa/alumínium ablakok Tok nélküli beépítés KÜLSŐ NÉZET Trendteremtőnek tartja magát, és vonzódik a technikai újdonságokhoz. A studio hangsúlyozza exkluzív életstílusát. Valósítsa meg egyéni igényeit! A műanyag és műanyag/alumínium studio ablakok esetében nincs különbség a fix üvegezések és a szárnykivitelek külső megjelenésében. Egyediség A studio ablakok kiválóan illeszkednek otthonának architektúrájába. Játsszon a felületekkel és a színekkel! Felületek Választhat a hosszú élettartamú műanyag, az időjárásálló alumínium számtalan színe közül és a gazdag színvilágú f a optikákból. Színek A studio ablakokhoz illő színek választékát a 19. oldalon találja, valamint az összes színt a 112. oldalon lévő áttekintésben. Beépítési lehetőségek A studio ablakok lehetővé tesznek tok nélküli architektúrát, azaz három oldalon falba süllyesztett kivitelt, így már csak az üvegfelület látható (a KF 405 ablakok esetében); klasszikus architektúrát, látható ablaktokokkal történő beépítést keskeny látható szélességgel; modern felújítást stilizált szárny- és tokmegjelenéssel.

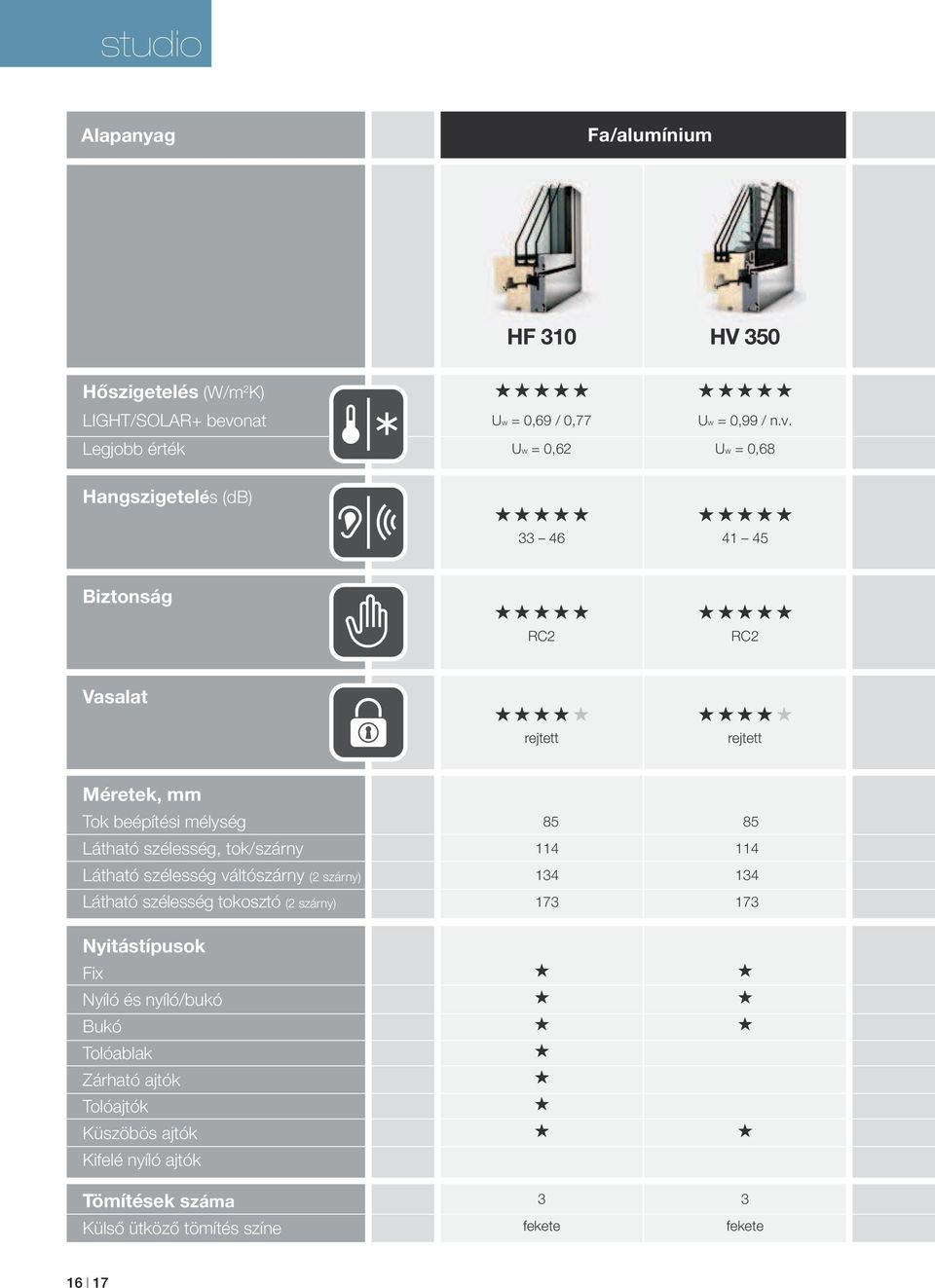

4 studio Alapanyag Fa/alumínium HF 310 HV 350 Hőszigetelés (W/m 2 K) LIGHT/SOLAR+ bevonat Legjobb érték Uw = 0,69 / 0,77 Uw = 0,62 Uw = 0,99 / n.v. Uw = 0,68 Hangszigetelés (db) Biztonság RC2 RC2 Vasalat rejtett rejtett Méretek, mm Tok beépítési mélység Látható szélesség, tok/szárny Látható szélesség váltószárny (2 szárny) Látható szélesség tokosztó (2 szárny) Nyitástípusok Fix Nyíló és nyíló/bukó Bukó Tolóablak Zárható ajtók Tolóajtók Küszöbös ajtók Kifelé nyíló ajtók Tömítések száma Külső ütköző tömítés színe 3 fekete 3 fekete 16 I 17

5 studio Komfort Műanyag/alumínium Műanyag KF 405 KF 410 KV 440 KF 405 Uw = 0,71 / 0,78 Uw = 0,72 / 0,79 Uw = 0,78 / 0,85 Uw = 0,71 / 0,78 Uw = 0,63 Uw = 0,62 Uw = 0,64 Uw = 0, RC1, RC2 RC1, RC2 RC1, RC2 RC1, RC2 rejtett rejtett rejtett rejtett fekete fekete fekete világosszürke

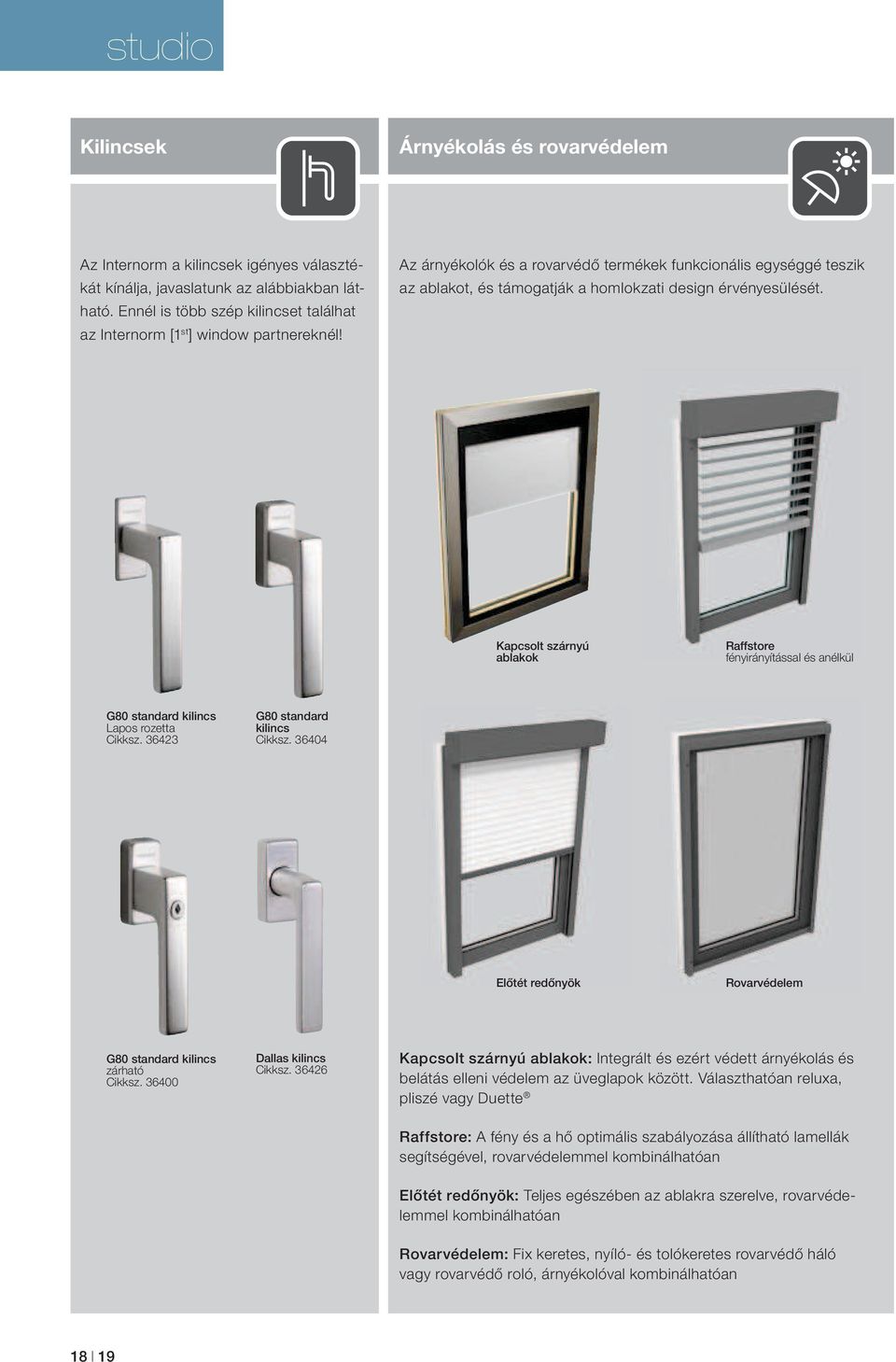

6 studio Kilincsek Árnyékolás és rovarvédelem Az Internorm a kilincsek igényes választékát kínálja, javaslatunk az alábbiakban látható. Ennél is több szép kilincset találhat az Internorm [1 st ] window partnereknél! Az árnyékolók és a rovarvédő termékek funkcionális egységgé teszik az ablakot, és támogatják a homlokzati design érvényesülését. Kapcsolt szárnyú ablakok Raffstore fényirányítással és anélkül G80 standard kilincs Lapos rozetta Cikksz G80 standard kilincs Cikksz Előtét redőnyök Rovarvédelem G80 standard kilincs zárható Cikksz Dallas kilincs Cikksz Kapcsolt szárnyú ablakok: Integrált és ezért védett árnyékolás és belátás elleni védelem az üveglapok között. Választhatóan reluxa, pliszé vagy Duette Raffstore: A fény és a hő optimális szabályozása állítható lamellák segítségével, rovarvédelemmel kombinálhatóan Előtét redőnyök: Teljes egészében az ablakra szerelve, rovarvédelemmel kombinálhatóan Rovarvédelem: Fix keretes, nyíló- és tolókeretes rovarvédő háló vagy rovarvédő roló, árnyékolóval kombinálhatóan 18 I 19

7 studio Kollekció Színek Nagyméretű elemek Az alábbiakban mutatunk néhány javaslatot a studio ablakokhoz illő színek közül. A teljes színválaszték az áttekintésben található a 112. oldaltól. Modern üvegarchitektúra nagy felületű üvegezés és emelő-tolóajtók alkalmazásával, sarokmegoldások teljesen üveg kivitelben is, XL méretekben. Külső színek Belső színek M916 Fehér HM113 RAL1013 HM735 FI916 Mellékbejárati ajtó, műanyag Fix üvegezés EL01 FI500 EL02 FI501 HM906 FI504 Emelő-tolóajtó, műanyag, műanyag/alumínium HFM02 LA600 HFM03 FI509 HM716 RAL7040 Sötétszürke Emelő-tolóajtó, fa/alumínium Ez a kollekció az építészeti kialakítás további finomságait mutatja, egy javaslat a studio designstílushoz. További lehetőségeket az áttekintésben talál, a 108. oldaltól.

8 studio KF 405 MŰANYAG & MŰANYAG/ALUMÍNIUM ABLAK MŰSZAKI ADATOK: Hőszigetelés Hőszigetelés alapkivitelben 3-rétegű üvegezéssel és csekély hővezetésű távtartóval (U g = 0,5 W/m 2 K) U w = 0,71 W/m 2 K A legjobb energiahatékonyság érdekében SOLAR+ üvegezés (U g = 0,6 W/m 2 K és g-érték 62 %) U w = 0,78 W/m 2 K Zajvédelem Hangszigetelés 43 db-ig (megfelelő üvegezéssel) Rendszerleírás 90 mm-es beépítési mélység Vetro design szárny, keret nélküli architektúrát tesz lehetővé Síkban futó belső design Üvegszárny nincs különbség a külső megjelenésben a fix és a nyitható elemek között Tok nélküli üvegarchitektúra az ablakok három oldalon vakolhatók Kívánságra kívül profilos tokoptikával MŰANYAG KIVITEL A minden színben kapható alumínium borításos kivitel mellett fehér színű, klasszikus műanyag kivitelben is kapható. Keskeny látható szélesség 89 mm-ig 3-szoros tömítési rendszer I-tec Teljesen rejtett vasalat Választhatóan rejtett vagy látható vízkivezetés Többkamrás rendszer kiegészítő, kiváló hőszigetelésű termohabbal (HFCKW-, HFKW- és FKW-mentes) Kérésre rövidebb alumíniumborítással a hőtechnikailag optimalizált falcsatlakozáshoz FIX-O-ROUND technológia Alap biztonsági fokozat alapkivitelben PROFILOS TOKMEGJELENÉS Kívánságra kifejezetten a modern felújításhoz stilizált szárny- és tokmegjelenés kívül. I-TEC ÜVEGEZÉS FIX-O-ROUND TECHNOLÓGIA Az üvegek hézagmentes rögzítése körben a nagyobb stabilitás, hő- és hangszigetelés, betörés elleni védelem és működési biztonság érdekében. 20 I 21

9 studio Ablakok KF 410 MŰANYAG/ALUMÍNIUM ABLAK MŰSZAKI ADATOK: Hőszigetelés Hőszigetelés alapkivitelben 3-rétegű üvegezéssel és csekély hővezetésű távtartóval (U g = 0,5 W/m 2 K) U w = 0,72 W/m 2 K A legjobb energiahatékonyság érdekében SOLAR+ üvegezés (U g = 0,6 W/m 2 K és g-érték 62 %) U w = 0,79 W/m 2 K Zajvédelem Hangszigetelés 45 db-ig (megfelelő üvegezéssel) Rendszerleírás 90 mm-es beépítési mélység Fa/alumínium ablakokkal kombinálható Teljesen rejtett vasalat Választhatóan rejtett vagy látható vízkivezetés Kérésre rövidebb alumíniumborítással a hőtechnikailag optimalizált falcsatlakozáshoz 3-szoros tömítési rendszer SÍKBAN FUTÓ DESIGN Modern, hangsúlyos élekkel dolgozó külső és belső design. FIX-O-ROUND technológia Alap biztonsági fokozat alapkivitelben 5-kamrás rendszer kiváló hőszigetelő termohabbal (HFCKW-, HFKW- és FKW-mentes) Kívánságra I-tec szellőztetővel Alapkivitelben az ift Rosenheim passzívház tanúsítványával I-TEC ÜVEGEZÉS FIX-O-ROUND TECHNOLÓGIA Az üvegek hézagmentes rögzítése körben a nagyobb stabilitás, hő- és hangszigetelés, betörés elleni védelem és működési biztonság érdekében. I-tec I-TEC SZELLŐZTETÉS Folyamatos frisslevegő a teljes térben az Ön kényelme érdekében. A kontrollálatlan szellőztetés energiaveszteséghez vezet. Az I-tec szellőztető hőcserélővel rendelkezik. A hővisszanyerés minimálisra csökkenti az energiaveszteséget.

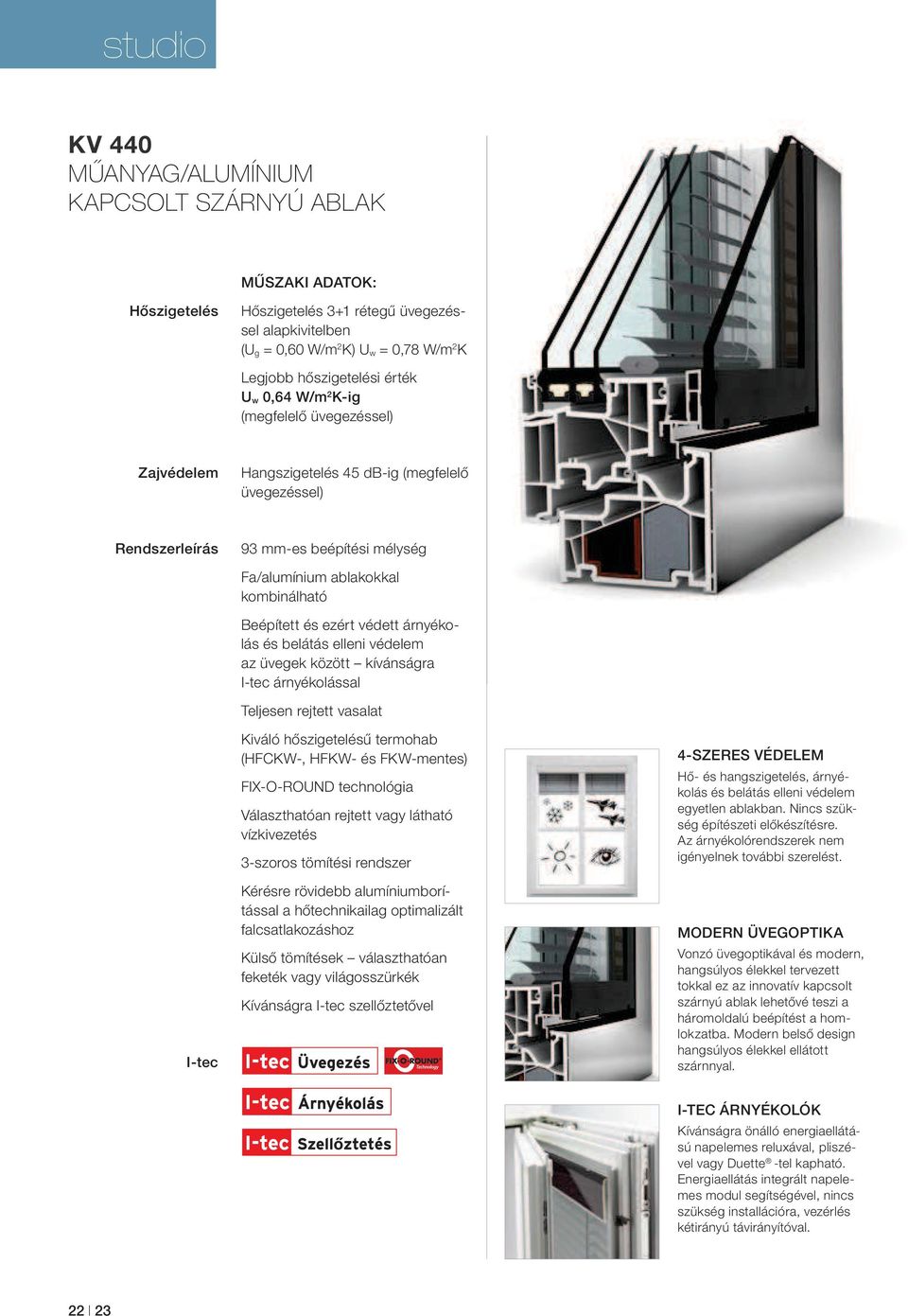

10 studio KV 440 MŰANYAG/ALUMÍNIUM KAPCSOLT SZÁRNYÚ ABLAK MŰSZAKI ADATOK: Hőszigetelés Hőszigetelés 3+1 rétegű üvegezéssel alapkivitelben (U g = 0,60 W/m 2 K) U w = 0,78 W/m 2 K Legjobb hőszigetelési érték U w 0,64 W/m 2 K-ig (megfelelő üvegezéssel) Zajvédelem Hangszigetelés 45 db-ig (megfelelő üvegezéssel) Rendszerleírás 93 mm-es beépítési mélység Fa/alumínium ablakokkal kombinálható Beépített és ezért védett árnyékolás és belátás elleni védelem az üvegek között kívánságra I-tec árnyékolással Teljesen rejtett vasalat I-tec Kiváló hőszigetelésű termohab (HFCKW-, HFKW- és FKW-mentes) FIX-O-ROUND technológia Választhatóan rejtett vagy látható vízkivezetés 3-szoros tömítési rendszer Kérésre rövidebb alumíniumborítással a hőtechnikailag optimalizált falcsatlakozáshoz Külső tömítések választhatóan feketék vagy világosszürkék Kívánságra I-tec szellőztetővel 4-SZERES VÉDELEM Hő- és hangszigetelés, árnyékolás és belátás elleni védelem egyetlen ablakban. Nincs szükség építészeti előkészítésre. Az árnyékolórendszerek nem igényelnek további szerelést. MODERN ÜVEGOPTIKA Vonzó üvegoptikával és modern, hangsúlyos élekkel tervezett tokkal ez az innovatív kapcsolt szárnyú ablak lehetővé teszi a háromoldalú beépítést a homlokzatba. Modern belső design hangsúlyos élekkel ellátott szárnnyal. I-TEC ÁRNYÉKOLÓK Kívánságra önálló energiaellátású napelemes reluxával, pliszével vagy Duette -tel kapható. Energiaellátás integrált napelemes modul segítségével, nincs szükség installációra, vezérlés kétirányú távirányítóval. 22 I 23

11 studio Ablakok HV 350 FA/ALUMÍNIUM KAPCSOLT SZÁRNYÚ ABLAK MŰSZAKI ADATOK: Hőszigetelés Hőszigetelés 2+1 rétegű üvegezéssel alapkivitelben (U g = 0,90 W/m 2 K) U w = 0,99 W/m 2 K Legjobb hőszigetelési érték csekély súly mellett U w 0,68 W/m 2 K-ig (3light üvegezéssel) passzívház tanúsítvánnyal Zajvédelem Hangszigetelés 45 db-ig (megfelelő üvegezéssel) Rendszerleírás 85 mm-es beépítési mélység Modern belső design hangsúlyos élű szárnnyal Beépített és ezért védett árnyékolás és belátás elleni védelem az üvegek között kívánságra I-tec árnyékolással Teljesen rejtett vasalat Kiváló hőszigetelésű termohab (HFCKW-, HFKW- és FKW-mentes) Kérésre 3+1 rétegű üvegezéssel passzívház tanúsítvánnyal FIX-O-ROUND technológia Választhatóan rejtett vagy látható vízkivezetés 3-szoros tömítési rendszer A keret nélküli szárnynak köszönhetően könnyű és kényelmes üvegtisztítás Alap biztonsági fokozat alapkivitelben MODERN ÜVEGOPTIKA Vonzó üvegoptikával és modern, hangsúlyos élekkel tervezett tokkal ez az innovatív kapcsolt szárnyú ablak lehetővé teszi a három oldalú beépítést a homlokzatba. Modern belső design hangsúlyos élekkel ellátott szárnnyal. OPTIMÁLIS SÖTÉTÍTÉS Az alumínium bevonatos duplapliszé (Duette ) további hőszigetelést és kiváló sötétítést biztosít (a redőnyökhöz hasonlóan). I-tec I-TEC ÁRNYÉKOLÓK Kívánságra önálló energiaellátású napelemes reluxával, pliszével vagy Duette -tel kapható. Energiaellátás integrált napelemes modul segítségével, nincs szükség installációra, vezérlés kétirányú távirányítóval.

12 studio HF 310 FA/ALUMÍNIUM ABLAK MŰSZAKI ADATOK: Hőszigetelés Hőszigetelés alapkivitelben 3-rétegű üvegezéssel és csekély hővezetésű távtartóval (U g = 0,5 W/m 2 K) U w = 0,69 W/m 2 K A legjobb energiahatékonyság érdekében SOLAR+ üvegezés U g = 0,6 W/m 2 K értékkel és 62 %-os g-értékkel Zajvédelem Hangszigetelés 46 db-ig Rendszerleírás 85 mm-es beépítési mélység Klasszikus, hangsúlyos élű és egyenes vonalú belső és külső design Kiváló hőszigetelésű termohab (HFCKW-, HFKW- és FKW-mentes) Teljesen rejtett vasalat Választhatóan rejtett vagy látható vízkivezetés Alap biztonsági fokozat alapkivitelben 3-szoros tömítési rendszer A TU Graz szerint alapkivitelben alkalmas passzívházakba történő beépítésre ZSENIÁLIS ÜVEGEZÉSI RENDSZER A fa szárnnyal összeragasztott üvegeknek köszönhetően jó a statika, és a csavarodási szilárdság. I-tec SÍKBAN FUTÓ DESIGN Modern, hangsúlyos élekkel dolgozó külső és belső design. 3-SZOROS TÖMÍTÉSI- RENDSZER Három körbefutó, megszakítás néküli tömítési sík gondoskodik a kiváló tömítettségről. 24 I 25

13 studio Ablakok

14 Iránymutató innovációk 2014 TRENDTEREMTŐK AZ INTERNORM EMELI A TÉTET A folyamatos technológiai fejlesztés és az új, innovatív ötletek tesznek minket a szakma éllovasává. Évtizedek óta sikerül ablakainkat egyre tökéletesebbé tenni az esztétikát a legmodernebb technikával kombinálva. Cégünk saját kutatási és fejlesztési részlege biztosítja számunkra az innovációs erőt. Az új, innovatív ablak- és bejárati ajtó rendszereket 100 %-ban az Internorm gyártja. A kutatástól és fejlesztéstől, az extrudáláson és a szigetelőüveg gyártáson át egészen a logisztikáig minden gyártási lépést az Internorm végez három telephelyén, Traunban, Sarleinsbach-ban és Lannach-ban. Az innováció éllovasaként az Internorm iránymutató megoldásokat biztosít az Ön számára: Az Internorm termékek tökéletes kombinálhatósága Több beeső fény a műanyag/alumínium és fa/alumínium emelő-tolóajtók alkalmazásával Árnyékolók kényelmes működtetése

15 KOMBINÁLHATÓSÁG TÖKÉLETES KOMBINÁCIÓ Minden építészeti stílushoz és minden helyiséghez a tökéletes ablak. A stílushű architektúra megvalósításakor növekednek az elvárások az ablak designjával, energiahatékonyságával és az általa nyújtott komforttal kapcsolatban. Az egyes összetevők azonban más gyártók esetében nem mindig kombinálhatóak. Az Internorm ablakok nemcsak kiemelkedő technikát és egyedülálló technológiát kínálnak, hanem egymással és emelő-tolóajtóinkkal, árnyékoló és rovarvédő rendszereinkkel, valamint bejárati ajtóinkkal is kombinálhatóak. Házának stílusához és az Ön igényeihez tökéletesen illeszkedve. Az avantgárd formavilágú házaktól a letisztult, modern stílusú otthonokon át az elegánsan játékos vagy időtlenül klasszikus épületekig. Mert ha a fürdőszobában inkább műanyag/alumínium ablakot szeretne, de a szobákban nem mondana le a fa/ alumínium kialakításról, az Internorm akkor is tökéletes megoldással szolgál. Az ablakok stílusa és ezáltal a ház külső megjelenése azonos marad. A házon belül pedig minden helyiségben igényei szerint alakíthatja ki az ablakokat akár műanyagból, akár fából. 72 I 73

16 Iránymutató innovációk MAXIMÁLIS KÉNYELEM Fa/alumínium ablakok 4 EGYEDI HÁZBEJÁRATOK Ház bejárati ajtók Kellemes fafelület belül, védelmet biztosító Alumínium és fa/alumínium alapanyagból kapható alumíniumborítás kívül A ház stílusához illeszkedő design síkban futó, A kiváló hőszigetelésű termohabnak köszönhetően hangsúlyos élű, profilos vagy lekerekített tökéletesen alkalmas az alacsony energiafel- Szinte korlátlan kialakítási lehetőségek a színek, használású és passzívházakban történő beépítésre üvegezések és kilincsek széles választékának Különböző tok- és szárnydesign otthonának köszönhetően 2 stílusához illeszkedve TÖBB BEESŐ FÉNY Emelő-tolóajtók 5 OPTIMÁLIS VÉDELEM Árnyékolás és rovarvédelem Védett árnyékolás és belátás elleni védelem Több beeső fény a nagy felületű üvegezés az üveglapok között kapcsolt szárnyú ablakok alkalmazásával esetében A szárny könnyű emelése és tolása A fény és a hő optimális szabályozása az auto- Nincs botlásveszély az alacsony küszöbnek matikus fényirányításnak köszönhetően raffstore köszönhetően esetében 3 VIZESBLOKKOK IDEÁLIS NYÍLÁSZÁRÓI A rovarvédelmi rendszerek kombinálhatóak az árnyékolókkal Műanyag/alumínium ablakok Kiemelkedő hőszigetelés Időjárásálló, gyakorlatilag elnyűhetetlen és könnyen kezelhető Különböző tok- és szárnydesign otthonának stílusához illeszkedve

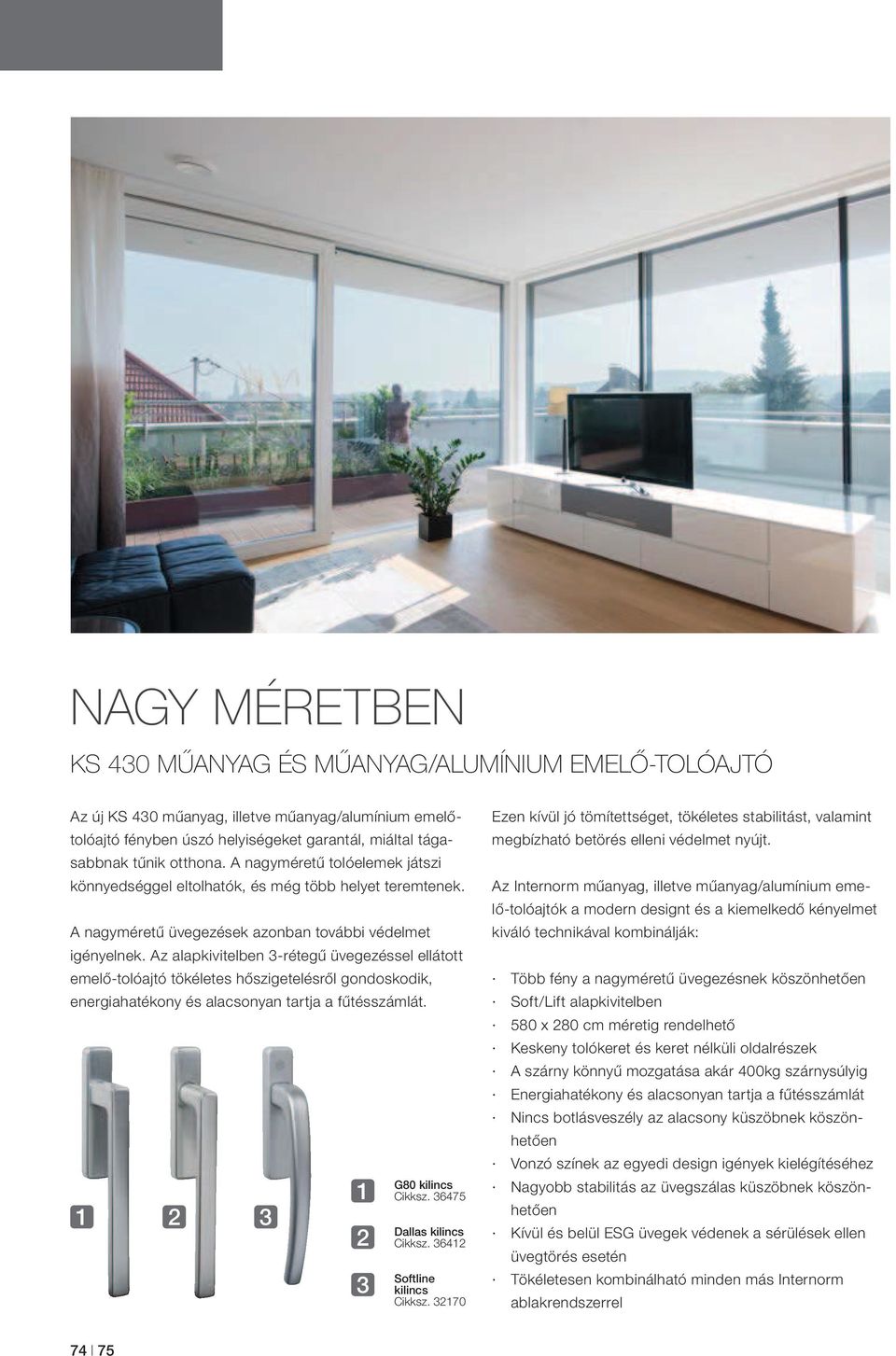

17 NAGY MÉRETBEN KS 430 MŰANYAG ÉS MŰANYAG/ALUMÍNIUM EMELŐ-TOLÓAJTÓ Az új KS 430 műanyag, illetve műanyag/alumínium emelő- tolóajtó fényben úszó helyiségeket garantál, miáltal tágasabbnak tűnik otthona. A nagyméretű tolóelemek játszi könnyedséggel eltolhatók, és még több helyet teremtenek. A nagyméretű üvegezések azonban további védelmet igényelnek. Az alapkivitelben 3-rétegű üvegezéssel ellátott emelő-tolóajtó tökéletes hőszigetelésről gondoskodik, energiahatékony és alacsonyan tartja a fűtésszámlát G80 kilincs Cikksz Dallas kilincs Cikksz Softline kilincs Cikksz Ezen kívül jó tömítettséget, tökéletes stabilitást, valamint megbízható betörés elleni védelmet nyújt. Az Internorm műanyag, illetve műanyag/alumínium emelő-tolóajtók a modern designt és a kiemelkedő kényelmet kiváló technikával kombinálják: Több fény a nagyméretű üvegezésnek köszönhetően Soft/Lift alapkivitelben 580 x 280 cm méretig rendelhető Keskeny tolókeret és keret nélküli oldalrészek A szárny könnyű mozgatása akár 400kg szárnysúlyig Energiahatékony és alacsonyan tartja a fűtésszámlát Nincs botlásveszély az alacsony küszöbnek köszönhetően Vonzó színek az egyedi design igények kielégítéséhez Nagyobb stabilitás az üvegszálas küszöbnek köszönhetően Kívül és belül ESG üvegek védenek a sérülések ellen üvegtörés esetén Tökéletesen kombinálható minden más Internorm ablakrendszerrel 74 I 75

18 Iránymutató innovációk 2014 KS 430 MŰANYAG & MŰANYAG/ALUMÍNIUM EMELŐ-TOLÓAJTÓ MŰSZAKI ADATOK: Hőszigetelés Hőszigetelés U w 0,64 W/m²K-ig, passzívházban alkalmazható Rendszerleírás Kívül és belül ESG üvegek alapkivitelben védenek a sérülések ellen üvegtörés esetén Modern, hangsúlyos élű megjelenés kívül és belül Nagyméretű elemek a szárny könnyű emelése és tolása 400 kg szárnysúlyig Fa/alumínium ablakrendszerekkel kombinálható Soft/Lift alapkivitelben a tolóelem könnyű emeléséhez és süllyesztéséhez Kiváló hőszigetelő üvegszálas küszöb az optimális hőszigetelés és stabilitás érdekében Alacsony küszöb, megfelelő az akadálymentes építkezéshez (opcionális) Rejtetten a tokba épített vezetősín integrált ütközővel, a tökéletes megjelenés, a könnyű futás és az optimális betörés elleni védelem érdekében Fix elem üvegezése közvetlenül a tokban, nincs látható szárnyprofil, több beeső fény a keskeny látható szélességnek köszönhetően Az alumínium felület korlátlan színválasztékot biztosít ALACSONY KÜSZÖB Lapos, üvegszálas küszöb gondoskodik a kényelmes átjárásról, és kiválóan alkalmas az akadálymentes építkezéshez. FORRADALMI DESIGN A fix üvegezés közvetlenül a tokban történik, így nincs látható szárnyprofil, és a keskeny látható szélességek több fényt biztosítanak. OPCIONÁLIS DESIGNVÁLTOZATOK Szárnyimitáció az üvegezések egységes megjelenése érdekében (opcionális)

19 TERMÉSZETESEN HS 330 FA/ALUMÍNIUM EMELŐ-TOLÓAJTÓ A HS 330 fa/alumínium emelő-tolóajtó eltünteti a kint és a bent határait. Egyedülálló módon integrálja a lakóteret a környező természetbe, és teljesen új, szinte határtalan térérzetet kelt. Az emelő-tolóajtó nagyméretű üvegelemei játszi könynyedséggel nyithatók. A tok zökkenőmentesen tolódik az oldalsó fix üvegezésre. Nincs ajtószárny, mely útban van G80 kilincs Cikksz Dallas kilincs Cikksz Softline kilincs Cikksz vagy elveszi az értékes lakóteret. Az alacsonyabb küszöbnek köszönhetően és zavaró lépcsőfok nélkül a kint és a bent harmonikusan kapcsolódik. A HS 330 fa/alumínium emelő-tolóajtók egyedülálló designt és a kiemelkedő kényelmet kínálnak kiváló technikával kombinálva: Több fény a nagyméretű üvegezésnek köszönhetően 580 x 280 cm méretig rendelhető Keskeny tolókeret és keret nélküli oldalrészek A szárny könnyű emelése és tolása 400 kg szárnysúlyig Energiahatékony és alacsonyan tartja a fűtésszámlát Csekély hőveszteség a 3-rétegű üvegezésnek hála Nincs botlásveszély az alacsony küszöbnek köszönhetően Vonzó színek az egyedi design igények kielégítéséhez Nagyobb stabilitás az üvegszálas küszöbnek köszönhetően ESG üvegek védenek a sérülések ellen üvegtörés esetén Tökéletesen kombinálható minden más Internorm ablakrendszerrel 76 I 77

20 Iránymutató innovációk 2014 HS 330 FA/ALUMÍNIUM EMELŐ-TOLÓAJTÓ MŰSZAKI ADATOK: Hőszigetelés Hőszigetelés U w 0,68 W/m²K-ig passzívházban alkalmazható Alapkivitelben 3-rétegű edzett üvegezés a legjobb hőszigetelési érték érdekében Rendszerleírás ESG üvegek védenek a sérülések ellen üvegtörés esetén Modern, hangsúlyos élű megjelenés kívül és belül Teljes üvegsarok a modern architektúra érdekében Nagyméretű elemek a szárny könnyű emelése és tolása 400 kg szárnysúlyig Soft/Lift alapkivitelben a tolóelem könnyű emeléséhez és süllyesztéséhez Kiváló hőszigetelő üvegszálas küszöb az optimális hőszigetelés és stabilitás érdekében Lapos küszöb, megfelelő az akadálymentes építkezéshez Rejtetten a tokba épített vezetősín integrált ütközővel, a tökéletes megjelenés, a könnyű futás és az optimális betörés elleni védelem érdekében RC2 biztonsági fok (opcionális) Fix elem üvegezése közvetlenül a tokban, nincs látható szárnyprofil, több fény a keskeny látható szélességnek köszönhetően Keskeny tokprofilok a lehető legnagyobb üvegméret érdekében az ajtó három oldalon teljesen bevakolható így az oldalelemnél csak az üveg látható Három vonzó kilincs-design Az alumínium felület korlátlan színválasztékot biztosít ÁTGONDOLT FAOPTIKA Az emelő-tolóajtó még az alsó küszöbrészen is tökéletes fadesignt mutat. TÖKÉLETES DESIGN Nincs becsavarozott szárny a fix elemben, három oldalon vakolható a teljes üvegfelület-hatás érdekében. ENERGIATAKARÉKOS ÜVEGSZÁLAS KÜSZÖB Az optimális hőszigetelés és stabilitás érdekében lapos kivitel a kényelmes átjáráshoz. I-tec

21 ÉPÜLETVEZÉRLÉS INTELLIGENS ÉPÜLETGÉPÉSZET EGYSZERŰ VEZÉRLÉSE Az Internorm intelligens SmartWindow épületvezérlés növeli otthona kényelmét. Segítségével az Internorm I-tec szellőztetők, I-tec és egyéb árnyékolók, valamint a felülvilágítók kényelmesen vezérelhetők tabletről vagy okostelefonról. A SmartWindow egyszerűen telepíthető és kezelhető. Csak egy kicsi gateway -re van szükség, melyet egy meglévő WLAN routerre csatlakoztatunk. A gateway képezi a csatlakozási pontot az adott elemek és a kezelőkészülék között. Az App Store-ban vagy a Google Play áruházban a Smart- Window alkalmazás a hozzá tartozó telepítési utasítással ingyenesen letölthető. Így már semmi nem állhat a zökkenőmentes használat útjában. Az épületvezérlésbe integrált minden alkotóelem könnyedén megtanítható, az alkalmazásban automatikusan létrejön a kezelőfelület, és a tableten ill. okostelefonon (további szoftver vagy PC nélkül) tetszés szerint elnevezhetők, csoportosíthatók és szétválaszthatók. Egyszerű kezelés és kényelem A kezelőfelületen egy-egy érintéssel felhúzhatók és leengedhetők a reluxák, igény szerint beállítható a fényvezetés és a szellőztetésben a légmennyiség vagy kinyithatók ill. becsukhatók a felülvilágítók. A kezelőfelületen a személyes beállítások úgynevezett 78 I 79

22 Iránymutató innovációk 2014 "jelenetként" elmenthetők. Az alkalmazások felhasználó által meghatározott állapota egyetlen érintéssel újra létrehozható. Több azonos jellegű termék együttes kezeléséhez úgynevezett csoportok képezhetők. A távirányítású rendszer egyszerűen bővíthető. A bevált távirányítású rendszer, valamint az elektronikai kiskereskedelemben kapható különböző kiegészítők segítségével a házvezérlés egyedileg bővíthető. Az Internorm által ajánlott időjárásállomást, a kapcsolható aljzatot, a nyitásfelügyelőt és a füstjelzőt a SmartWindow vezérlés azonnal felismeri. További komponensek egyszerűen csatolhatók távirányítási modulok segítségével. Előnyök Az okos háztechnika nemcsak a tablettel és okostelefonnal való kezelés sajátos élvezetét nyújtja, hanem az otthonunk kényelmét is garantálja, és az energiafelhasználást is optimalizálja.

23 80 I 81

24 Forradalmi technológiák FORRADALMI I-TEC ÚJÍTÁSOK AZ INTERNORMTÓL A stílusba illeszkedő architektúra megköveteli a magas szintű designt, technikát, minőséget és kényelmet felvonultató ablakokat. A hangzatos I-tec néven az Internorm forradalmi Internorm technológiák sorozatát alkotta meg, hogy ezeknek az igényeknek eleget tegyen. Az I-tec innovációk közé tartozik egy új vasalatrendszer rejtett vasalattal a lehető legnagyobb biztonságot garantálva, egy teljesen az ablakba integrált szellőztetési rendszer, valamint egy önálló energiaellátású árnyékolási rendszer a kapcsolt szárnyú ablakokhoz. Végül pedig az I-tec üvegezés az ablaktok és az üveg körben történő összeragasztását, azaz a szabadalmaztatott FIX-O-ROUND technológiát foglalja magában. Az Internorm I-tec innovációk a következőket kínálják: Az ablak könnyebb tisztítása a rejtett vasalatnak és záróelemeknek köszönhetően Nagyobb energiahatékonyság az integrált hőcserélőnek köszönhetően Állandóan friss levegő a nedves levegő és a kellemetlen szagok automatikus cseréjével Könnyű légzés allergiásoknak is az integrált pollenszűrőnek köszönhetően Jobb betörés elleni védelem a szabadalmaztatott körben történő üvegragasztás által Jobb energiahatékonyság az árnyékolásban a napelemes technikának köszönhetően

25 FRISS LEVEGŐ ÉS ENERGIATAKARÉKOSSÁG A közvetlenül az ablakba integrált szellőztető kínálta legfontosabb előny a friss levegő és az energiatakarékosság. Az I-tec szellőzővel a belső terek igény szerint, kényelmesen és energiahatékonyan szellőztethetők. Egészség A friss levegő elengedhetetlen a komfortérzethez, a pihentető alváshoz, a kiváló koncentrációs és teljesítő-képességhez. Az allergiások is fellélegezhetnek, az opcionálisan beépíthető szűrők megakadályozzák a szálló por és a virágporok bejutását. A szabályozott I-tec szellőző a szobalevegő minőségét is jelentősen javítja. Energiatakarékosság A kontrollálatlan kampányszerű vagy tartós szellőztetés nagy energiaveszteséghez vezet. Az I-tec szellőző beépített, nagy hatékonyságú hőcserélővel rendelkezik. Az ennek köszönhető 86 %-os hővisszanyerés (pl. KF 500) minimálisra csökkenti az energiaveszteséget. Design Az I-tec szellőző tökéletesen illik a KF 500, KF 410 és KV 440 ablakcsaládba. Az ablak külső és belső oldalán csak keskeny szellőzőrácsok láthatók. A hagyományos szellőzőrendszerekkel ellentétben tehát a külső és belső architektúra nem szenved csorbát. A szellőző beépítése az ablak beépítésével azonos munkafolyamatban történik. Komfort Az integrált I-tec szellőzővel ellátott ablakok folyamatosan friss, tiszta levegővel látják el a lakóteret. A nedves levegő, a kellemetlen szagok és káros anyagok automatikusan cserélődnek friss levegőre. A közvetlenül az ablakra szerelt vezérlő elemmel a szellőző kényelmesen kezelhető. Az I-tec szellőztetés ezen kívül kényelmesen vezérelhető a SmartWindow rendszerrel is. Biztonság Az I-tec szellőzőrendszerrel a biztonság is növekszik, mivel a légcserénél az ablak zárva marad, így a betörésvédelem is állandó. A ház elhagyásakor nem marad bizonytalanság, hogy vajon az ablakot becsuktuk-e a szellőztetés után. 82 I 83

26 Forradalmi technológiák A LÁTHATATLAN VASALATRENDSZER Ez az innovatív vasalati rendszer az első forradalmi újítás a 70-es években bevezetett bukó-nyíló vasalat óta. Az Internormnál már évek óta alapkövetelmény a kívülről látható pántok mellőzése. A "látható technika csak ott, ahol feltétlenül szükséges" elvet az ablakfalcra is kiterjesztjük. Az I-tec vasalatot jelenleg a home pure KF 500 műanyag és műanyag/alumínium ablakoknál alkalmazzuk, mely több szempontból is forradalmi újításnak számít. Nincs szükség látható záróelemekre a tokon, a kiálló reteszelőcsapok helyett integrált csappantyúk biztosítják a szárny biztonságos reteszelését. A reteszelő csappantyúk kapcsolódása a szárnyprofilban képzett hézagban történik láthatatlanul. Kényelmes tisztítás A tok tisztítása könnyebb lesz, hisz a záróelemek szinte teljesen eltűnnek. A szárnyon lévő kevés elem alig áll ki a síkból, és az elemek között a profil sima, könnyen kezelhető műanyag felülete található. Meggyőző biztonság Az I-tec vasalattal ellátott ablakok már alapkivitelben is megfelelnek az RC2N biztonsági fokozatnak (zárható kilinccsel és betörésgátló RC2 üveggel) az EN szabvány szerint. Alapkivitelben bevizsgált betörésvédelem. Tökéletes stabilitás és igényes design A kiforrott konstrukció 30 %-kal kisebb látható szélességet tesz lehetővé. A nagyméretű ablakok és az energiatakarékos 3-rétegű üvegezés nehéz szárnykivitelt eredményez. Az ablakot alul négycsuklós szárnycsapágy, felül ollócsapágy tartja. A csapágyelemek újszerű konstrukciója akár 130kg-os szárnysúlyt is lehetővé tesz kompakt design mellett. Előnyök áttekintése: 30 %-kal keskenyebb tok és szárny konstrukció RC2N alapkivitelben működési korlátozás nélkül kimagasló hőszigetelés már alapkivitelben U w 0,69 W/m²K

27 A hegesztett szárnytokot derékszögben megfeszítjük. Az üveget behelyezzük a tokba, és központosítjuk. Az üveg és a tok között fennmaradó hézagot körben ragasztóval töltjük ki. Az üvegezőléc vagy a takaróléc felszerelésével a ragasztási fugát eltakarjuk. INNOVATÍV KEREK MEGOLDÁS Sok ablaküveg csak néhány ponton csatlakozik a tokhoz. Az Internormnál alapkivitelben a FIX-O-ROUND technológiát alkalmazzuk a hézagmentesen körkörös rögzítés érdekében. A technológia előnye az ablaküveg és az ablaktok körbefutó összeragasztásában rejlik. Ezáltal a teljes élettartamra jelentősen javul az ablak stabilitása, hő- és hangszigetelése, betörés elleni védelme és funkciója. I-tec üvegezés 84 I 85

28 Forradalmi technológiák ÖNÁLLÓ ENERGIAELLÁTÁSÚ ÁRNYÉKOLÁS Az ablaknál szükséges és felhasznált energiát az ablaknak kellene előállítania. Az első termék, mely ezt az elvet követi, az új, motorral működtetett, kapcsolt szárnyú ablakba épített árnyékoló (reluxa, pliszé vagy Duette ). Önálló energiaellátású napelemes árnyékoló Minden Internorm kapcsolt szárnyú ablak felszerelhető a motorral, külső áramforrás nélkül működtetett árnyékolóval. Az energiát közvetlenül az ablakon, a blendébe integrált napelemes modul nyeri, mely az elektromotort önállóan táplálja. Az energiát akkumulátorban tárolja, és szükség esetén rendelkezésre bocsátja. Az akku folyamatos töltése szórt nappali fény esetén is biztosított. Előnyök: Nincs energiaköltség, nincs telepítési költség, nem kell vésni, mivel nincs szükség elektromos vezetékre. Ezáltal ez az árnyékoló felújításkor is optimálisan alkalmazható, mivel olyankor gyakran nem áll rendelkezésre áramellátó vezeték. Az I-tec árnyékolás már az ablak beépítésével működőképes lesz, és utólag is felszerelhető majdnem minden Internorm kapcsolt szárnyú ablakra. A vezérlés kétirányú távirányítóval történik. Több reluxa, pliszé ill. Duette együtt is vezérelhető. Automatikus működés A funkció segítségével a reluxa kérésre automatikusan is kezelhető. Jobb energiahatékonyság és nagyobb kényelem érhető el. Az automatikus működés a reluxa önálló nyílását és záródását teszi lehetővé napfelkeltekor és naplementekor. Automatikus üzemmódban a helyiségek túlmelegedése is elkerülhető. A hőmérséklet és a napsugárzás mérésével a reluxa bezárul, mielőtt a szobahőmérséklet túl magas lenne.

29 86 I 87

30 Tippek HASZNOS SEGÍTSÉG SZAKÉRTŐ TIPPEK AZ INTERNORMTÓL Újépítésnél vagy felújításnál a cél a minimális energiaigény maximális kényelem mellett. Sokszor azonban nehéz áttekinteni az ajánlatok dzsungelét. Bízza magát szakértőkre, például az Internorm [1 st ] window partnerekre. Hozzáértő tanácsadást és minőségi beépítést garantálnak Önnek. Az ablakvásárlás előtt egy kis segítséget nyújthat az általunk összeállított ellenőrzőlista. Ezen kívül hasznos tippeket találhat itt a következőkről: Energiahatékony építkezés Zökkenőmentes felújítás A tökéletes szerelés Hőszigetelés és zajvédelem Passzívházak

31 ÚJ ÉPÍTÉS ENERGIAHATÉKONY ÉPÍTKEZÉS Nemcsak a passzívházak segítenek az energiatakarékosságban, hanem a hagyományos építkezés esetében is nagyon sok energia és CO 2 kibocsátás megspórolható. Ennek feltétele a megfelelő know-how. A kompetens Internorm [1 st ] window partnerek szívesen adnak tanácsot. Az energetikai tanúsítvány Az EU-ban 2006 óta kötelező az újépítésű házak esetében az energetikai tanúsítvány készítése. Ez egyfajta típusbizonylat a házról, mely értékes információkat tartalmaz, mint pl. energiaszükséglet, hőveszteség az egyes alkotóelemeken és a szellőzésen keresztül, a kinyerhető napenergia mértéke, valamint az épület fűtési terhe. A ház későbbi átépítése vagy felújítása szempontjából ezek az adatok nagyon értékesek a különféle eljárások számításaihoz. Az energetikai tanúsítvány legfontosabb mutatószáma az úgynevezett energetikai mutatószám. Egy általános összehasonlító értéket mutat az épület burkolatának termikus minőségének megítéléséhez, és megmutatja a ház lakóterületének egy négyzetméterére eső éves fűtési energiát. Az energetikai mutatószám mértékegysége a kwh/m 2 a. Ablakméret és tájolás A napsütés ideális kihasználásához igyekezzen az ablakokat déli, nyugati vagy keleti irányba tájolni. A nagyméretű ablakfelületek déli irányba tájolva jó energiamérleget 88 I 89

32 Tippek teremtenek, fényt és életet visznek a lakótérbe. A szobák túlmelegedésének elkerülése érdekében már a tervezés időszakában figyelembe kell venni az árnyékolók beépítését. Ezen felül rovarvédő rendszerek is integrálhatók. Ajtók tájolása Vegye figyelembe, hogy a bejárati ajtókat az időjárástól védett módon kell beépíteni. A sötétebb felületű ajtók déli tájolású beépítése esetén nem védett elhelyezkedésnél nagyon magas felületi hőmérsékletek alakulhatnak ki, melyek működési gondokat okozhatnak. A nyugati tájolású beépítés esetén arra kell ügyelni, hogy az ajtó csapóeső ellen megfelelő védelmet kapjon. Mitől tökéletes egy ablak Szeretnénk megkönnyíteni Önöknek saját elképzeléseik megvalósítását, hogy az új fényforrásoknak, az ablakoknak köszönhetően is igazán otthon érezhessék magukat! Tájékozódásként használják ellenőrző listánkat a 100. oldalon.

33 FELÚJÍTÁS SZABADULJON MEG RÉGI ABLAKAITÓL Az ablak lehet a ház leggyengébb láncszeme. A régi és rosszul szigetelt ablakok miatt huzat, zajterhelés és magas fűtésköltségek keletkeznek. Különösen a régebbi házak engedik ki szó szerint az ablakon az energiát. Egy ház hőenergiájának %-a ugyanis az ablakokon át veszik el. Leginkább érintettek az 1990-es évek közepén készült épületek, melyekbe főként bevonat nélküli kétrétegű szigetelőüveget, illetve részben egyrétegű üveget építettek be. Az ilyen elavult kivitelek magas hőveszteséggel járnak. Ennek következménye pedig a szükségtelenül magas fűtésköltség. Tetten ért fűtésköltség? A háromrétegű szigetelőüvegezéssel például évente akár 900 liter fűtőolaj is megtakarítható egy házban. Az Internorm ezért fejleszt iránymutató ablakmegoldásokat, és szerzett már számos passzívház tanúsítványt is. Jobb energiahatékonyság a kiváló hőszigetelésű Internom ablakokkal Az ablakcsere maradandó értéket teremt, és éveken át javítja az életminőséget. Ezért kell a minőségre adó felújítóknak elsősorban a márka nyújtotta biztonságra made in Austria figyelniük. Csak a márkás ablakok tartják be hosszú távon az ígéreteket, azaz pontos méretű és egyedi ablak, ill. energiamegtakarítások. Mindezt kiváló hőszigeteléssel, gazdaságosan és környezettudatosan. A hőkamerás felvételek segítenek felismerni a házban létrejövő hőhidakat. Fotó: Verband Privater Bauherren e. V./ Bundesverband Deutscher Baustoff-Fachhandel e. V. 90 I 91

34 Tippek

35 LÉPÉSRŐL LÉPÉSRE A TÖKÉLETES FELÚJÍTÁSÉRT 1. LÉPÉS: ENERGETIKAI TANÚSÍTVÁNY Az energetikai tanúsítvány az autó törzskönyvéhez hasonlítható. A ház számos, érdekes mutatószámát tartalmazza, mint például a fűtési energiafogyasztást. A számítási modellek tartományonként kissé eltérőek lehetnek. Az összes osztrák meghatalmazott kiállító listája megtalálható ezen a címen: 2. LÉPÉS: FELÚJÍTÁSI JAVASLAT A zökkenőmentes felújítás optimális feltételeit a nagy tapasztalattal rendelkező generálkivitelezők kínálják, mint például a tervezőirodák, építőipari kivitelezők és építészek. Beszélje meg elképzeléseit, és készíttessen felújítási javaslatot. Ennek tartalmaznia kell egy durva költségvetést és finanszírozási ajánlatot is. 3. LÉPÉS: AJÁNLATOK BEKÉRÉSE A kellemetlen meglepetések elkerülése érdekében a felújítás megkezdése előtt pontos költségvetést kell készíttetnie, aminek tartalmaznia kell egy közel 10 %-os tartalék alapot is. A finanszírozás biztosítására a megtakarítások, a bankhitel, valamint az állami támogatás kiegyensúlyozott keverékét javasoljuk. 4. LÉPÉS: TÁMOGATÁSOK Az állam és a tartományok különböző módon támogatják a hőtechnikai felújítást. Legjobb, ha a helyi önkormányzatnál vagy a generálkivitelezőnél érdeklődik a különböző lehetőségekről. 5. LÉPÉS: KIVITELEZÉS Legjobb, ha a felújítást egy szakképzett generálkivitelezőre vagy tervezőirodára bízza. Ők zökkenőmentes végrehajtást garantálnak Önnek. Különösen a részletek (pl. ablakcsatlakozások) esetében van szükség megalapozott tudásra a későbbi hiányosságok elkerülése érdekében. Bízza magát az Internorm [1 st ] window partnerekre. 6. LÉPÉS: LEZÁRÁS Az elkészülés után a generálkivitelezővel együtt kell sort keríteni az átadás-átvételre. Ellenőrizze az elvégzett felújítást, és állíttasson ki új energetikai tanúsítványt. 92 I 93

36 AZ INTERNORMNAK KÖSZÖNHETŐEN AZ ABLAKCSERE SZINTE ÉSZRE- VÉTLENÜL ZAJLIK. Gyors, tiszta és egyszerű. Így zajlik a felújítás az Internorm partnereinél EGYSZERŰEN PONTOSAN TISZTÁN RENDESEN Az Internorm partner felkeresi Önt az otthonában, megvizsgálja az épületet, leméri az ablakokat és Önnel együtt pontos időtervet alakít ki. Az ablakokat ezután pontosan az Ön elképzelései és kívánságai szerint gyártjuk le. Rendelését természetesen kompletten és a megállapodott határidőre szállítjuk le. A felújítás során különösen nagy hangsúlyt fektetünk a tisztaságra. Ezért a munka megkezdése előtt minden környező felületet letakarunk, és a függönyöket eltávolítjuk. Régi ablakait természetesen óvatosan bontjuk ki. Különösen a környező fal sértetlenségére ügyelünk ABLAKRÓL ABLAKRA TÖMÍTETTEN KITAKARÍTVA ELLENŐRIZVE Az ablakok cseréje sorrendben, de gyorsan történik. A helyes beépítési csatlakozás és az optimális csatlakozófuga biztosítja a szükséges tömítést az ablak és a fal között. A szerelés végeztével kitakarítunk és eltávolítjuk a takarófóliákat. Ezután a szerelőcsapat Önnel együtt ellenőrzi az ablakok teljes működőképességét. Ezen felül tanácsokat adnak a karbantartásra és az ápolásra.

37 SZERELÉS A VÉGEREDMÉNY A HELYES BEÉPÍTÉSEN MÚLIK! Az ablakok szakszerű beépítése a kifogástalan működés és tartós használati érték előfeltétele. A hőszigetelés és a tömítés is nagy szerepet játszik a házépítésnél. A csatlakozási területen erős hőveszteség alakulhat ki. Ablakait csak szakképzett személyzettel építtesse be, mint például az ablakot értékesítő Internorm [1 st ] window partnerrel. Ő garantálja a technika mai állásának legjobban megfelelő beépítést, a szabványok, előírások betartását, és az épületfizikai alapelvek figyelembe vételét, ami a beépítés során elengedhetetlen. Mire kell figyelni a szerelés során: A szobalevegő hőmérséklete és nedvességtartalma: A falhoz történő csatlakozást (beépítési csatlakozófuga) belül körben és tartósan légmentesen le kell zárni. Ez megakadályozza, hogy a nedves, meleg szobalevegő behatoljon a fugába, lehűljön és pára ill. penész képződjön. Hőszigetelés/hangszigetelés: A beépítési csatlakozási fuga középső síkját teljesen ki kell tölteni szigetelőanyaggal (PU hab vagy ásványi szálas hőszigetelő anyaggal). Ez a sík felelős a hő- és hangszigetelésért, a szél illetve a nedvesség elleni tömítésért azonban nem. Külső levegő hőmérséklete, eső, szél stb.: A falcsatlakozásnak körben tartósan tömítettnek kell lennie a szél és a csapó eső ellen. Ezek a követelmények nemcsak az ablakra érvényesek, hanem az ablakpárkány csatlakozásra is. Ha ennek ellenére nedvesség hatolna be belülről, akkor annak kifelé a tömítésen keresztül el kell távoznia (= diffúziós nyitottság). Saját súly: A terhelést teherviselő ékek vezetik el, a rögzítés dübellel vagy szerelőfüllel történik. A rögzítési távolságok a tok alapanyagtól függnek. A szögelés nem felel meg a technológia mai állásának. A tokkonstrukció / az épület mozgásai: A szélterhelési és használati terhelési (nekitámaszkodás) igénybevételek miatti deformálódást, a hőmérsékletfüggő hosszváltozásokat, az épület konstrukciójától függő behajlást (különösen nagy nyílások esetén) mechanikus rögzítéssel és távtartó ékekkel meg kell akadályozni. 94 I 95

38 HÁROM TÖMÍTÉSI SÍK, MELYEK MEGBÍZHATÓ VÉDELMET NYÚJTANAK. BELÜL TÖMÍTENI AMENNYIRE CSAK LEHET, KÍVÜL TÖMÍTENI AMENNYIRE SZÜKSÉGES: Modellpélda Modellpélda Modellpélda BELÜL egy tömítés választja el a szoba és a külső tér klímáját. Megakadályozza, hogy a fuga területén harmat képződjön. Ehhez megfelelő egy tömítőfólia vagy egy erre a célra bevizsgált, tartósan elasztikus tömítőanyag, mint pl. a szilikon. A KÖZÉPSŐ tömítést az ablaktok és a fal között teljesen ki kell tölteni hőszigetelő anyaggal. Ez garantálja a szükséges hő- és hangszigetelést. KÍVÜL a tömítésnek védelmet kell nyújtania a szél és a csapóeső ellen. Ezek a követelmények nemcsak az ablakra érvényesek, hanem az ablakpárkány csatlakozásra is. ÁPOLÓSZEREK Az Internorm termékek csekély karbantartási igényelnek, könnyen tisztíthatók és ápolhatók. Rendszeres karbantartással és ápolással ablakai és ajtói folyamatosan szép állapotúak lesznek, és növekszik az élettartamuk. Javasoljuk az Internorm ápolási termékeinek használatát: Műanyagfelületekre Alumíniumfelületekre Vasalatokra Tömítésekre Ezeket az információs füzettel együtt megtalálja az Internorm [1 st ] window partnereknél, vagy az Internorm online ápolószer áruházában a címen. Vasalat ápoló Vasalat olaj Tömítésápolószer Intenzív tisztítószer Decor tisztítószer Powder-Clean Powder-Polish Eloxal-Clean Eloxal-Polish

39 Dobratsch-i alpesi ház m, Transform Architekten ZT-GmbH, Günter Weratschnig építészmérnök HŐSZIGETELÉS Mivel egy házban az energia kb %-a az ablakokon keresztül elveszhet, az ablak hőszigetelése nagyon fontos. Az ablak hőszigetelése függ a tok alapanyagtól, a szigetelőüvegtől és az ablak tömítettségétől. Az ablak szigetelő tulajdonságainak mutatószáma az U érték. Minél alacsonyabb a számérték, annál jobb a hőszigetelés. Az U érték tovább javítható kiegészítők felszerelésével, mint például a redőnyök és a zsalugáterek. Padlás ill. tető % Ablakok % TÉLI HŐSZIGETELÉS A cél a fűtési időszakban az áttetsző alkotóelemek - ablakok és homlokzatok - általi energiaveszteség gazdaságosnak mondható mértékűre történő csökkentése, minek következtében a fűtés általi CO 2 kibocsátás is csökken. Mutatószámként a hőátbocsátási együtthatót - U W - adjuk meg W/m 2 K (Watt per négyzetméter Kelvin) mértékegységben, melyet az EN ISO szerint kiszámíthatunk vagy az EN ISO szerint méréstechnikailag is megállapíthatunk. A U W hőátbocsátási együtthatót a következő paraméterek befolyásolják: hőátbocsátás az üvegen át: U g hőátbocsátás a tokon keresztül: U f az üvegkeret anyagának hosszfüggő hőveszteségi együtthatója: Külső falak % NYÁRI HŐSZIGETELÉS Ez a belső tér kellemes hőmérsékletének biztosítására szolgál a meleg évszakban. Konstrukciós megoldásokkal lehetőség szerint meg kell akadályozni az ablakokon át történő hőbesugárzás miatti túlmelegedést. A nemzeti szabványokban a határhőmérsékletre vonatkozó előírásokat adnak meg (pl. ÖNORM B 8110/3): határhőmérséklet t* nappal + 27 C határhőmérséklet t* éjjel + 25 C Pincefödém % Egy rosszul szigetelt épület lehetséges összes hővesztesége 96 I 97

40 ZAJVÉDELEM A zaj kellemetlen, és bizonyos intenzitás és időtartam esetén rossz hatással van az emberi szervezetre. A zaj észlelése légnyomás ingadozás által történik, melyet az emberi fül felvesz és az agy felé továbbít. Az ablakok hangszigetelését decibelben mérik. Minél magasabb a számérték, annál jobb a hangszigetelés. A hangszigetelés megadja, hogy az eredeti hangenergiából mennyit enged át az ablak. 10 db-es hangszigetelés esetén az eredeti hangenergia 1/10, 20 db esetén 1/100, 30 db esetén pedig 1/1000 stb. része jut át. Az ember a 10 db-es csökkenést a hangerő felezésének érzékeli. Az ablak hangszigetelése függ a tokalapanyagtól, a szigetelőüvegtől, valamint az ablak- és a falcsatlakozás tömítettségétől. HANGERŐK hallásküszöb = 0 db gombostű = 10 db levelek zaja, óra = 20 db suttogás = 30 db halk beszéd = 40 db lakóövezeti utca, madarak = 50 db beszéd, rádió = 60 db hangos beszéd, utca = 70 db erős forgalom = 80 db kiabálás, dudálás = 90 db körfűrész = 100 db légkalapács = 110 db sugárhajtású repülőgép = 120 db robbanás, rakéta > 150 db nagyon halk halk hangos nagyon hangos elviselhetetlen

41 PASSZÍVHÁZ PASSZÍVHÁZ ABLAKOK: KETTŐS FUNKCIÓ A passzívházban az ablakok kétféle szempontból játszanak megnövekedett szerepet. Egyrészt az üvegfelületek növekedése ellenére a korábbinál kisebb az energiaveszteség, másrészt az ablakokon keresztül lehetőség van a napsugárzásnak köszönhetően hőenergiát nyerni. Az Internorm kiváló hőszigetelésű ablakai mintaszerűen teljesítik ezt az első pillantásra ellentétesnek tűnő, kettős szerepet, így hőszigetelő üvegezés esetén, passzívházakban alkalmazhatóan, akár a 0,4 W/m 2 K U g érték is elérhető. A passzívház ablakok konstrukciójához tehát a következő alapelvek elengedhetetlenek: kiváló hőszigetelésű üveg kiváló hőszigetelésű tok hőtechnikailag optimalizált távtartó szakszerű, hőtechnikailag optimalizált beépítés A passzívházak legfontosabb tulajdonságai Az egyik fő jellemző a meglévő energia aktív felhasználása, ahol az alapelv a hőveszteségek minimalizálása és ezzel együtt a hővisszanyerés optimalizálása. A passzívház építési szabvány elérése érdekében ugyanakkor nem elegendő egyszerűen a passzívházban felhasználható összetevők összeállítása, az egész több mint a részek összege. Az egyes komponensek közötti kölcsönhatások integrált tervezést tesznek szükségessé, hogy végső soron a következő három követelményt teljesítsék: kwh/m 2 a Fűtési hőszükséglet < 15 kwh/m 2 a Primer energiaszükséglet (fűtés/melegvíz/háztartási készülékek) < 120 kwh/m 2 a Nyomáspróba alatti légcsere n50 < 0,6 h-1, azaz 50 Pa nyomáskülönbség mellett a légcsere mértéke nem haladhatja meg óránként az épület belső légköbméterének 60 %-át. Fűtési hőigény és CO 2 kibocsátás évente kwh/m 2 a tonna CO2/év régi épület alacsony energia- passzívház felhasználású ház tonna CO2/év 98 I 99

42 Dobratsch-i alpesi ház m, Transform Architekten ZT-GmbH, Günter Weratschnig építészmérnök A passzívház jól szigetelt külső térelhatárolókból és integrált szellőzéssel és elszívással kialakított optimalizált hőszigetelésből él: a friss levegőt a föld alatt, a szellőztetőcsövön keresztül szívja a rendszer a házba. A levegőt a föld hője már előmelegítette, és az a hővisszanyerő berendezésbe vezetődik. Felmelegített belépő levegő Hőveszteség a hőszigetelt tetőn át Ott az elhasznált levegő energiáját hőcserélők segítségével átadják a friss, szűrt, hideg levegőnek. Itt az elhasznált levegő energiáját felhasználják, ami a hagyományos szellőztetéskor visszavonhatatlanul elveszne. A levegőt innen a lakótérbe vezetik, és a huzatérzet elkerülése érdekében, speciális légfúvókákon át elosztják a térben. Az elhasznált levegőt a vizesblokkokból és a konyhából elszívják, hogy a házban ne terjedhessenek el a szagok. Meleg távozó levegő (fürdőszobából és konyhából) Lehűtött távozó levegő Hőveszteség a padlón át Hővisszanyerő berendezés Földhőcserélő készülék Hőveszteség a falon Hőnyereség napsugárzásból Hőveszteség az ablakokon át Hőveszteség a falon Hideg belépő levegő

43 Az ablakvásárlás okai újépítés felújítás Milyen projektről van szó egy vagy többlakásos családi ház alacsony energiafelhasználású ház passzívház A tok alapanyagának kiválasztása fa/alumínium műanyag/alumínium és fa/alumínium kombináció műanyag/alumínium műanyag Az ablakok kialakítási lehetőségei formák (négyszögletes, íves, srég konstrukció, egyedi gyártmányok stb.) fix elemek ablakosztás: egy- vagy többszárnyú, felülvilágító színek (minden RAL szín, fadekor, fémdekor, nemesacél színek, faszínek stb.) üveg osztólécek (osztás, típusok stb.) kilincsek Nyitástípusok bukó-nyíló nyíló bukó fix üvegezés emelő-toló toló harmonika toló zárható ajtók kifelé nyíló ajtók Termékek az ablakhoz kapcsolódó témakörökben beépített árnyékoló és belátás elleni védelem = kapcsolt szárnyú ablak árnyékoló és belátás elleni védelem (redőny, raffstore, zsalugáter, belső reluxa, napelemes reluxa, pliszé, duette ) rovarvédelem betörés elleni védelem további felszereltség, mint pl. gyermekbiztos zár, lépésvédő profil, becsapódás elleni védelem, biztonsági üveg stb. díszkilincsek bejárati ajtók Hőszigetelés energianyerési potenciál: a kiváló hőszigetelésű ablakoknak köszönhető fűtésköltség megtakarítás az Internorm energiamegtakarítási kalkulátorral a oldalon egyszerűen és gyorsan kiszámítható passzívház kompatibilis hőszigetelés U W ~ 0,8 W/m 2 K alacsony energiafelhasználású házakkal kompatibilis hőszigetelés U W = 0,8-ig 1,0 W/m 2 K kimagasló hőszigetelés U W = 1,0 1,2 W/m 2 K standard kivitel U W = 1,2 1,3 W/m 2 K Zajvédelem magas zajszint (pl. repülők és vonatok zaja, nagy forgalmú utcák) esetén R W = 40 db-nél jobb hangszigetelésre van szükség közepes zajszint (pl. normál forgalmú utcák, nagyobb távolság a zajforrásoktól) esetén R W = db hangszigetelésre van szükség alacsony zajszint (pl. vidéki lakóövezet, a természetben) esetén R W = db hangszigetelésre van szükség 100 I 101

44 Ablakvásárlási ellenőrzőlista Milyen jellegű szellőzést szeretnék? tartós szellőzés motoros működtetéssel vagy anélkül teljesen integrált szellőzés résszellőzés kézi ablaknyitás (bukó/nyíló) Az ablak beépítése szakképzett beépítés a technikai szabályoknak megfelelően (pl. ÖNORM, RAL stb.) a beépítés megtervezése a technikai szabályoknak megfelelően, az Internorm [1 st ] window partnerrel együttműködve Ápolás és karbantartás karbantartási szerződés szakképzett Internorm [1 st ] window partnerrel saját erős karbantartás az Internorm ápolási, karbantartási és garanciális útmutató betartása Ablak ajánlatok: Összehasonlításkor mindig vegye figyelembe a következőket ablakméretek üvegezés vasalatok beépítési mélység tartozékok felületkivitel hő- és hangszigetelési értékek (tanúsítványok alapján) tömítések száma design kivitel minőségjelzés integrált technológiák Garanciális szolgáltatások profilokra (elszíneződés, repedések, szigetelő üvegek párásodása) felületekre üvegezésre működésre az ablakgyártó stabilitása, kiszámíthatósága márkatermék, mint biztosíték Milyen szolgáltatásokat várok el? ablakok lemérése részletes, átlátható ajánlat ábrákkal beépítés karbantartás egyéb Vegye figyelembe a következőket regionális építési előírások esetleges kialakítási előírások betartása támogatások szállítási idők Ár/szolgáltatás arány személyes igények alapján kidolgozás minősége széles körű garanciák és hosszú élettartam maximális energiahatékonyság optimális hőszigetelés csekély fűtésköltség klímavédelem: csekély CO 2 kibocsátás a kiváló hőszigetelésnek köszönhetően betörés elleni védelem egyszerű ápolás és karbantartás költségkímélő ápolás és karbantartás a beruházás gyors megtérülése több évtizedes értékmegőrzés

45 102 I 103

46 Felszereltség EGYEDI AZ INTERNORM TERMÉKEK KIALAKÍTÁ- SI LEHETŐSÉGEI Házának kialakítása ugyanolyan egyedi, mint Ön. Az Ön ízlésétől függ, hogy egyenesvonalú, modern, klasszikus vagy hagyományos stílusú lesz-e a háza. Ablakainak is pontosan ugyanilyen egyedinek kell lennie, mint Ön és az otthona. Milyen jó, hogy az Internorm pontosan a háza stílusához illő ablakokat kínálja Önnek. A kialakítási lehetőségek szinte korlátlanok. Szívesen teljesítjük a formára és színre, valamint a tartozékokra vonatkozó személyes kívánságait. Az Internorm ablakok számos kialakítási lehetőséggel támogatják házának stílusát. Ezt kínáljuk Önnek: Szép kilincsek alumínium, króm és réz alapanyagból Számos üvegfajta a Satinato-tól a Linea-ig Biztonsági üvegek, valamint kiváló hőszigetelő üvegek Számtalan szín műanyag, fa és alumínium felületekhez Árnyékolási és rovarvédő rendszerek

47 ÜVEGEK ENERGIATAKARÉKOS ÜVEGEK A tény, hogy egy ház hőjének közel 30 %-a az ablakokon keresztül veszik el, indokolja az egyre növekvő keresletet a kiváló hőszigetelésű ablakok iránt. Annak érdekében, hogy az innovatív, kiváló hőszigetelésű 3-rétegű üvegek trendjének kövesse, az Internorm egy harmadik szigetelőüveg családdal egészítette ki kapacitását, miáltal Ausztria legnagyobb szigetelőüveg gyártója lett. kívül 10 C 2-rétegű üveg (Ug = 3,0 W/m 2 K) 2-rétegű szigetelő üveg (Ug = 1,1 W/m 2 K) 3-rétegű Internorm hőszigetelő üveg (Ug = 0,6 W/m 2 K) = bevonat Javuló energia-egyensúly a 3-rétegű hőszigetelő üveg által belül +20 C 8,3 C 15,7 C 17,7 C = gáztöltet Szigetelő hatású üvegek közötti tér Fűtésköltség takarítható meg az üvegfelületre nagyon vékony rétegben felvitt nemesfém bevonatok és az üveg közötti teret kitöltő nemesgázok segítségével. Az argon és a kripton a két alkalmazott nemesgáz, melyek a levegőnél lényegesen csekélyebb hővezető képességgel rendelkeznek, így tovább csökkentik a kifelé irányuló hőveszteséget. Az U g hőszigetelési értékbeli különbségek a különböző bevonatrétegekből és nemesgázokból adódnak. A 3-rétegű üvegezés pedig a 2-rétegű üvegezésnél még jobb hőszigetelési értékeket ad. 3-rétegű hőszigetelő üveg által Az Internorm 3-rétegű üveggel ellátott ablakok kiváló hőszigetelési tulajdonságai a 2-rétegű üvegekhez képest akár 40 %-kal nagyobb üvegfelületeket tesznek lehetővé azonos fűtésköltségek mellett. Az ilyen jellegű szigetelőüvegek alkalmazásával az energiaegyensúly javul, a fűtésköltségek pedig alacsonyak maradnak. A SOLAR+ speciális bevonattal ezen felül napenergiát is, azaz ingyenes kiegészítő fűtést nyerünk. Modellpélda 104 I 105

48 SOLAR+ AZ INTERNORM ENERGIAHATÉKONY ÜVEGE Az Internorm SOLAR+ üvegét a SOLAR+ speciális bevonat különbözteti meg a többitől. A 3-rétegű szigetelőüveg különösen kiváló hőszigetelési értékkel rendelkezik, ezen kívül olyan összenergia átbocsátó fokkal (g érték), mely egyébként csak 2-rétegű üvegekkel valósítható meg. A hőszigetelés (U g) és az energia átbocsátás (g érték) ezen különleges viszonyának köszönhetően ezek az üvegek kiválóan alkalmazhatóak a szolár építkezésben. Különösen a hideg évszakban használja ki optimálisan a gyenge napfényt is, és az így nyert hőt az épületben tartja. A magas g érték lehetővé teszi, hogy kevésbé kedvező elhelyezkedés vagy az üvegek nem pont déli fekvésű beépítése esetén is optimalizáljuk a kinyert passzív napenergiát. Itt az ablakok fűtenek A SOLAR+ 3-rétegű üvegezés esetében az energia átbocsátás 20 %-kal magasabb, mint a standard 3-rétegű üvegek esetében. Ezáltal a napenergia-nyereség is 20 %-kal növekszik. Ingyenes kiegészítő fűtést nyerünk az üvegezéssel! Fűtési hő veszteség U érték SOLAR+ speciális bevonat Plusz klímavédelem Az Internorm éghajlatkímélő ablakai az energiatakarékos 3-rétegű technológiának és az innovatív SOLAR+ speciális bevonatnak köszönhetően optimális napenergia kinyerést tesznek lehetővé, és maximális hőszigetelést garantálnak. Ez csökkenti a CO 2 és SO 2 kibocsátást. KÍVÜL Napenergia nyereség g érték BELÜL Több fény több ragyogás: SOLAR+ A magas fényáteresztő képesség barátságosabb világosságot teremt a lakótérben. Fontos előny főként a sötét téli hónapokban.

49 ÜVEGEK Egy ablak hőszigetelése a tok alapanyagtól, az üvegezéstől és a tömítettségtől függ. Mutatószáma az U-érték, minél kisebb a számérték, annál jobb a hőszigetelés. Egy ablak hangszigetelése a tok alapanyagtól, az üvegezéstől és a légátbocsátási tényezőtől függ. Mutatószáma a db érték, minél tömítettebb az ablak, annál jobb a szigetelési teljesítmény. U w = Az ablak hőszigetelése EN szerint számítva vagy EN szerint bevizsgálva (Watt / négyzetméter Kelvin = W/m 2 K mértékegységben kifejezve); a következő táblázatokban ez az érték Internorm ablaktípusonként látható nemesacél ill. ISO üveg távtartókkal U g = Az adott üveg hőszigetelése R w = Az ablak hangszigetelése DIN EN szerint (decibelben = db kifejezve) * Vizsgálati bizonyítvány elérhető 3-RÉTEGŰ ÜVEGEZÉS Műanyag és műanyag/alumínium ablakok KF 200 KF 405 KF 410 KF 500 Üveg U g / R w g ALUM. ISO ISO ISO ISO 4b/18Ar/4/18Ar/b4 3N2 LIGHT SOLAR+ 0,5/34 0,6/ ,71*/35* 0,78*/35* 0,72*/34* 0,79*/34* 0,69*/35* 0,76*/35* 6b/18Ar/4/16Ar/b4 33U LIGHT SOLAR+ 0,6/39 0,6/ ,78*/39* 0,78*/39* 0,79*/40* 0,79*/40* 0,76*/39* 0,76*/39* 6b/15Ar/4/14Ar/ b4/2f/4(vsg-s) 34P LIGHT SOLAR+ 0,6/43 0,7/ ,78*/43* 0,86*/43* 0,79*/43* 0,86*/43* 0,76*/43* 0,84*/43* 4b/12Ar/4/12Ar/b4 3NK LIGHT SOLAR+ 0,7/31 0,8/ ,0*/33* 1,1/33* 0,95*/33* 1,0*/33* 3-RÉTEGŰ ÜVEGEZÉS Fa/alumínium ablakok Üveg Üvegkód Üvegkód HF 310 HF 210 U g / R w g ALUM. ISO ALUM. ISO 4b/12Ar/4/12Ar/b4 3NK LIGHT SOLAR+ 0,7/31 0,8/ ,97*/34* 0,98/34 0,87/34* 0,91/34 0,98*/34* 1,0/34 0,90*/34* 0,96*/34 4b/18Ar/4/18Ar/b4 3N2 LIGHT SOLAR+ 0,5/34 0,6/ ,79*/35* 0,88/35 0,69*/35* 0,77/35 0,86*/35* 0,93/35 0,74*/35* 0,81/35 2/1F/2b/18Ar/3/18Ar/ b2/1f/2 (VSG) 34H LIGHT SOLAR+ 0,5/35 0,6/ ,79/46* 0,88/46 0,69/46* 0,77/46 0,86/46* 0,93/46 0,74/46* 0,81/ I 107

50 Kapcsolt szárnyú ablakok Üveg Üvegkód KV 440 KV 440 HV 350 ALUMÍNIUM ISO ALUMÍNIUM ISO ALUMÍNIUM ISO 4//6/18Ar/b4 2KU LIGHT 1,0*/40* 0,98*/40* 0,99/44 0,95/44 6//6/18Ar/b4 2KU LIGHT 1,0*/42* 0,97*/42* 1,0*/42* 0,98*/42* 0,99/44 0,95/44 4//3bESG/12Ar/ 3/14Ar/b4 3AD LIGHT SOLAR+ 0,82*/41* 0,89*/41* 0,77*/41* 0,84*/41* 6//3bESG/12Ar/ 3/14Ar/b4 3AD LIGHT SOLAR+ 0,83*/43* 0,90*/43* 0,78*/43* 0,85*/43* 0,82*/43* 0,89/43* 0,77*/43* 0,84*/43* 4//3bESG/12Kr/ 3/14Kr/b4 3AE LIGHT SOLAR+ 0,70*/41* 0,70*/41* 6//3bESG/12Kr/ 3/14Kr/b4 3AE LIGHT SOLAR+ 0,71*/43* 0,71*/43* 0,70*/43* 0,70*/43* 4//3bESG/10Kr/ 2TVG/10Kr/3bESG 6//3bESG/10Kr/ 2TVG/10Kr/3bESG 4//3bESG/12Ar/ 2TVG/12Ar/3bESG 6//3bESG/12Ar/ 2TVG/12Ar/3bESG 4//4bESG/ 8Kr/4/8Kr/b4 6//4bESG/ 8Kr/4/8Kr/b4 4//4bESG/ 10Ar/4/10Ar/b4 6//4bESG/ 10Ar/4/10Ar/b4 4//4bESG/10Kr/ 4/10Kr/b4ESG 6//4bESG/10Kr/ 4/10Kr/b4ESG 37F LIGHT 0,71/39 0,68/39 37F LIGHT 0,71*/41 0,68*/41 37G LIGHT 0,78/39 0,73/39 37G LIGHT 0,78*/41 0,73*/41 3TV LIGHT 0,79/44 0,75/44 3TV LIGHT 0,79*/44 0,75*/44 37M LIGHT 0,85/43 0,81/43 37M LIGHT 0,85*/43 0,81*/43 3T2 LIGHT 0,72/43 0,68/43 3T2 LIGHT 0,72*/43 0,68*/43 A hő- és hangszigetelési értékek ablakoknál a mérettől és kiviteltől függnek. A megadott értékek - a szabvány definíciójának megfelelően x 1480 mm méretű, egyszárnyas ablakokra vonatkoznak, és a vizsgálati tanúsítványokban leírt kivitelekben. Az ettől eltérő méretek és kivitelek más értékeket mutathatnak.

51 KILINCSEK ÜVEGEK G80 kilincs Cikksz G80 kilincs Cikksz G80 kilincs Cikksz G80 Secustikkilincs Cikksz (csak KF 500) Dallas kilincs Cikksz Chinchilla Masterpoint Spotlyte Drótüveg Standard kilincs Natúr alumínium Cikksz Acél díszkilincs Cikksz Fehér díszkilincs Cikksz Kilincs nyomógombbal Cikksz Bruxelles díszkilincs Króm, szatinált Cikksz Linea Mastercarré Athinai díszkilincs Athinai díszkilincs Bruxelles Króm/ rozsdamentes acél, matt Cikksz Alumínium-acél Cikksz díszkilincs Polírozott réz/ króm Cikksz Díszkilincs Polírozott réz Cikksz Zárható kilincs Réz Cikksz Hullámos katedrálüveg UADI Athinai polírozott réz díszkilincs Cikksz Bruxelles díszkilincs Polírozott réz Cikksz Atlanta díszkilincs Polírozott réz Cikksz Satinato fehér Ornament 504 G80 kilincs Cikksz Dallas kilincs Cikksz Softline kilincs Cikksz Altdeutsch K Reflo 108 I 109

52 ÜVEG TÁVTARTÓK Az Internorm ISO üveg távtartó éri el a legnagyobb összes energia megtakarítást az ablakrendszerekben. Az üveg távtartók ezen kívül alumíniumból is kérhetők. BIZTONSÁGI ÜVEGEK Az egyrétegű biztonsági üveg (ESG) megnövelt ellenállást biztosít mechanikus és termikus feszültségekkel szemben. A ragasztott biztonsági üveg (VSG) aktív és passzív biztonságot nyújtó betörés elleni védelmet kínál. A szilánkmegkötő üveg szakadásmentes, elasztikus köztes réteggel sérülések elleni védelmet is nyújt. FONTOS TUDNIVALÓK A díszüvegek színének és struktúrájának képi ábrázolása nem minden esetben felel meg az eredetinek. A félreértések elkerülése érdekében kérjük, hasonlítsa össze az Internorm [1 st ] window partnernél megtalálható mintaüvegeket. Fizikai okokból a kapcsolt szárnyú ablakok esetében bizonyos éghajlati feltételek mellett lehetséges a harmatképződés, illetve az üveg közötti térben, ahol az árnyékoló is található, a külső üvegen párásodás is felléphet. További információt minden vonatkozó témakörben, valamint további tippeket címen olvashat, ill. kaphat az ingyenesen hívható Internorm ablak-telefon számon (Ausztria, Németország): 00800/

53 ÁRNYÉKOLÓK ÉS ROVARVÉDELMI RENDSZEREK MINDENT ELHOMÁLYOSÍTÓ ÖTLETEK Az árnyékolók és a rovarvédő termékek funkcionális egységgé teszik az ablakot, és támogatják a homlokzati design érvényesülését. Kapcsolt szárnyú ablakok: integrált és ezért védett árnyékolás és belátás elleni védelem az üveglapok között. Választható reluxa, pliszé vagy Duette, kérésre önálló energiaellátású árnyékoló (I-tec árnyékolás) Raffstore: a fény és a hő optimális szabályozása állítható lamellák segítségével, kérésre nappali fény vezetéssel rovarvédelemmel kombinálhatóan Előtét raffstore: a fény és a hő optimális szabályozása állítható lamellák segítségével, rovarvédelemmel kombinálhatóan Előtét és minitokos redőnyök: teljes egészében az ablakra szerelve, rovarvédelemmel kombinálhatóan Rovarvédelem: fix keretes, nyíló- és tolókeretes rovarvédő háló vagy rovarvédő roló, árnyékolóval kombinálhatóan Zsalugáterek: alumíniumból, számtalan kialakítási lehetőséggel, rovarvédelemmel kombinálhatóan 110 I 111

54 Belső reluxa Zsalugáter Rovarvédő Nyíló ill. fix keret Tolókeret roló Kapcsolt szárnyú ablakok Raffstore Előtét redőnyök Előtét redőnyök Minitokos redőnyök

55 Felületek és színek: ABLAK BELSŐ OLDAL Felületek és színek: ABLAK KÜLSŐ OLDAL Dekorfóliák* MŰANYAG FA Fehér műanyag Nemes fehér** Krémfehér*** Standard színek, lucfenyő, lazúros FI500 FI505 Oregon Decor** Aranytölgy** Sötétszürke* * KF 410, KV 440 és KS 430 esetében kérhető ** KF 410, KV 440, KS 430 és KF 200 esetében kérhető *** Csak KF 200 esetében Standard színek, vörösfenyő, lazúros LA600 MŰANYAG Fehér műanyag ALUMÍNIUM BORÍTÁS M916 HM113 HM735 HM906 HM704 HM803 HM817 HM768 HM304 HM716 FI501 FI506 LA601 HM907 HM605 Minden standard szín rendkívül időjárásálló kivitelben, kivéve M916 (homlokzati minőség) FI502 FI507 LA602 FI503 FI508 Standard színek, lucfenyő, fedő FI504 FI509 FI916 Lucfenyő fafajta Vörösfenyő fafajta A nyomdai és gyártástechnológiai adottságok következtében színeltérés adódhat az ablakkatalógusban látható képek és az eredeti termékek között. Az Ön Internorm [1 st ] window partnere szívesen megmutatja az eredeti színmintát. 112 I 113

56 HDS Fadekor Fémdekor Rozsdam. acél hirest színek HDS01 HDH17 világosszürke DM01 sötétzöld EL01 matt rozsdamentes acél optika HF916 HF304 HFM11 HDS02 HDH14 világosbarna DM02 szürke EL02 fényes rozsdamentes acél optika HF113 HF605 HFM12 HDS03 HDH12 középbarna DM03 sötétszürke HF735 HFM01 HFM13 HDS04 HDH13 sötétbarna HF704 HFM02 HFM14 HDS05 A HDH színek valódi fa megjelenést kölcsönöznek a kézzel készített, strukturált bevonatoknak köszönhetően, ugyanakkor színeltérések lehetségesek. HF716 HFM03 HFM21 HDS06 HF817 HFM04 HFM22 HDS07 HF768 HFM05 HDS08 Intenzív színoptika, ugyanakkor színeltérés lehetséges. A HF (rendkívül időjárásálló finoman strukturált), a HFM (rendkívül időjárásálló finoman strukturált fémes), a HM (rendkívül időjárásálló standard színek) és a HDH (rendkívül időjárásálló fadekor színek) felületi kivitelek esetében különleges, rendkívül időjárásálló porszórt bevonatot alkalmazunk. KÜLÖNLEGES SZÍNEK Az Internorm RAL színválaszték (homlokzati minőség) számtalan kialakítási lehetőséget kínál. Érvényes az alumíniumra kívül és a fára belül.

57 EURÓPA NO. 1 ABLAKMÁRKÁJA A tanácsadás új ablak- és ajtóvásárlás esetében bizalmi kérdés. Hiszen olyan beruházásról van szó, melynek sokáig szolgálnia kell Önt. Az Internorm ezért fektet nagy hangsúlyt az Internorm partnerek képzésére. Teljes körű kiszolgálást nyújtanak Önnek a professzionális tanácsadástól a tiszta beépítésen át egészen az egyéni kívánságok megvalósításáig. Az Internorm nemcsak elégedetté, hanem elragadtatottá szeretné Önt tenni. [1 st ] window partnerek, mint szolgáltató márka A tanúsított Internorm partnervállalatoknak tizenkét Customer Care alapkövetelményt kell teljesíteniük. Ezek közé tartozik többek között az eredeti méretek személyes felvétele, az ajánlatok határidőre történő elküldése, mely híven tükrözi a tanácsadási beszélgetés során kötött megállapodásokat, és az ütemterv betartása, valamint a szakszerű beépítés. 114 I 115

58 AKKOR VAGYUNK ELÉGEDETTEK, HA SIKERÜLT ÖNT ELRAGADTATOTTÁ TENNÜNK A 12 CUSTOMER CARE ALAPKÖVETELMÉNY Gondoskodunk arról, hogy Ön kényelmesen elérhessen bennünket, és hogy egy Önnek megfelelő időpontot megbeszélhessünk. Bemutatótermünkben Ön kellemes környezetben jó áttekintést kap a termékekről. Mi komolyan vesszük Önt mint ügyfelet; mindig barátságosak és előzékenyek vagyunk, figyelembe vesszük egyéni igényeit. Szakszerű termék- és szolgáltatási tanácsadással megkönnyítjük Önnek a döntést. Ezenkívül ajánlatot teszünk Önnek hasznos kiegészítőkre is. Személyesen rögzítjük a szükséges eredeti méreteket. Az árajánlat a megígért időpontra elkészül, és pontosan megfelel a tanácsadás során megbeszélteknek. Az árajánlat könnyen áttekinthető, közösen megbeszéljük, az esetlegesen felmerülő kérdések megválaszolásra kerülnek. Világosan és érthetően elmagyarázzuk a szakszerű beépítés hasznát és menetét. A megrendelt termékeket a megállapodott időpontban hiánytalanul és kifogástalan állapotban kiszállítjuk és beépítjük. A munkálatot kíméletesen, tisztán és rendet tartva végzi el egy megbízható, szakértő beépítő csapat. A szerelést követően megfelelő időn belül kapcsolatba lépünk Önnel, hogy meggyőződjünk elégedettségéről. Azonnal és segítőkészen reagálunk kérdéseire és kéréseire.

59 GARANTÁLTAN HOSSZÚ TÁVON ÉLVEZHETI AZ INTERNORM ABLAKOK ELŐNYEIT Európa vezető és legnagyobb ablakmárkájaként az Internorm 80 éves tapasztalatra tekinthet vissza az iránymutató, rendkívül megbízható és hosszú élettartamú ablak- és ajtómegoldások gyártása terén. Ezt garantáljuk Önnek. 116 I 117

60 GARANCIÁK Garancia 10 ÉV A fehér műanyag ablak- és ajtóprofilok felületének természetellenes elszíneződése és repedése ellen, kivéve a gér-repedéseket. Belső oldalon fóliás műanyag ablak- és ajtóprofilok felületének természetellenes elszíneződése és repedése ellen, kivéve a gér-repedéseket. Eloxált és porszórt felületű alumínium ablak- és ajtóprofilok felületének természetellenes elszíneződése és repedése ellen. Hőszigetelő üvegeknél az üvegtáblák közötti párásodás ellen. A fa, termohab és alumínium alapanyagkombináció és az alumínium profilok működésére minden Internorm fa/alumínium ablaknál az Internorm beépítési és karbantartási előírásainak betartása esetén. A szigetelőüvegek és az ablakprofilok közötti ragasztás és tömítés működésére minden Internorm fa/alumínium ablaknál az Internorm beépítési és karbantartási előírásainak betartása esetén. A ragasztott osztólécek ragasztására. Garancia 5ÉV A PVD bevonatú bejárati ajtókilincsekre korrózió ellen, ha az nem mechanikai sérülések következménye. Ajtóbetétek felületének természetellenes elszíneződése és repedése ellen. A felületi megjelenés szennyeződések által okozott változása nem képezi garancia tárgyát. Garancia 3ÉV A műanyag redőnyprofilok felületének természetellenes elszíneződése és repedése ellen. Eloxált és porszórt felületű alumínium redőny és reluxa profilok felületének természetellenes elszíneződése és repedése ellen. Az ablak- és ajtóvasalatok működésére az Internorm beépítési és karbantartási előírásainak betartása esetén. Biztosíték 30 ÉV Ezen kívül az Internorm biztosítékot vállal arra, hogy ha szakemberei az Internorm termékeken ismételt karbantartást végezhetnek (eredeti alkatrészek nem kötelezőek), akkor annak teljes működőképessége 30 éves időtartamig megmarad. Ez abban az esetben érvényes, ha a tokkonstrukció (tok és szárny) nem szenved károsodást. A 30 éves időtartam a gyártási dátummal kezdődik. A működőképesség megtartásához szükséges szolgáltatások, illetve felhasznált alapanyagok és munkaórák stb. a mindenkor aktuális költség szerint kiszámlázásra kerülnek. Garanciák / Kivonat: Garanciális rendelkezéseink teljes szövege, a pontos garanciális feltételek, és hogy mit kell tenni garanciális esetben, megtalálható az Internorm Ápolás, karbantartás és garanciák című füzetében. A füzetet az Internorm termékek kiszállításakor adjuk át. Ezen kívül minden Internorm [1 st ] window partnernél megtekinthető és beszerezhető.

61 118 I 119

62 TANÚSÍTVÁNYOK ÉS DÍJAK Osztrák állami címer Austria minőségjelzés CE jelölés TÜV Rosenheimi Ablaktechnikai Intézet Plus X Award RAL minőségjelzés Közlekedési, Innovációs és Technológiai Szövetségi Minisztérium Grazi Műszaki Egyetem Minergie tanúsítvány Osztrák Környezetmodellezési Társaság Tanúsítvány a fenntartható erdőgazdálkodásért KlimaHaus tanúsítvány Osztrák Passzívház Érdekközösség Energy Globe díj (Schiestlhaus projekt) Trauni Klímaszövetség A műszaki változtatások, a szedési és nyomdahibák joga fenntartva. Az Internorm International GmbH ARA licencpartner: Licencszámunk: IMPRESSZUM Kiadó: Internorm International GmbH, Ganglgutstraße 131, A-4050 Traun Fotok: Studio Hoflehner, A-4600 Wels Elisabeth Grebe Fotografie, A-4020 Linz Isa Stein, Studio für Kunst und Architektur, A-4020 Linz Internorm International GmbH, A-4050 Traun Összeállítás és tördelés: Internorm International GmbH, A-4050 Traun Nyomda: Prime Rate Kft., H-1044 Budapest, Megyeri út 53. I 119
