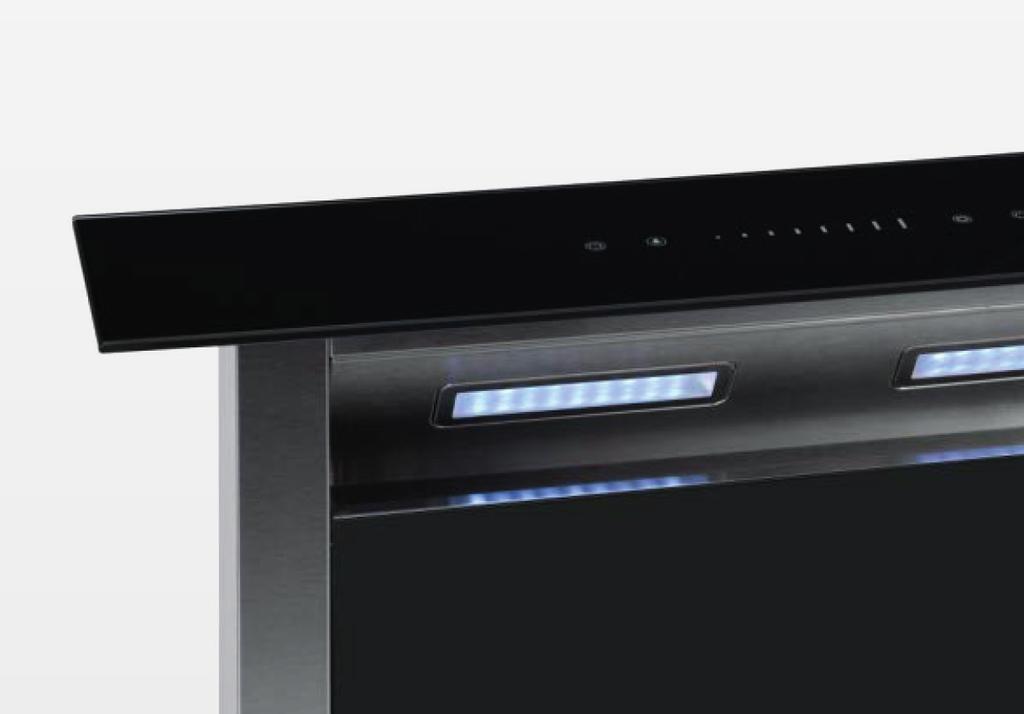

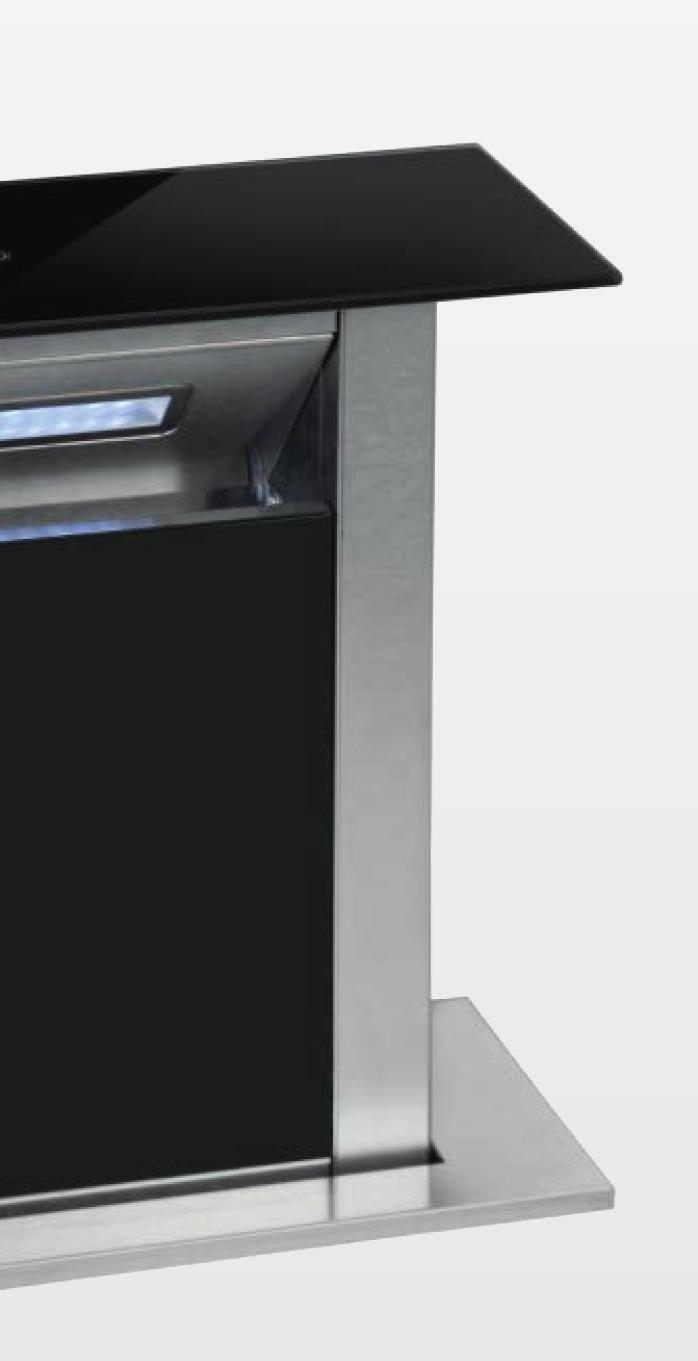

1 PÁRAELSZÍVÓ

2 Tisztelt vásárló, gratulálunk, hogy megvásárolta termékünket. Hogy elkerülje a technikai hibákat, kérjük, olvassa el figyelmesen és kövesse a következő használati utasítást. Műszaki adatok Termékszám , Tápegység V ~ Hz Biztonsági utasítások Köszönjük, hogy megvásárolta ezt a terméket. Az elszívó használata előtt kérjük, olvassa el figyelmesen és a további használat végett őrizze meg ezt a használati utasítást. A szerelést csak képzett villanyszerelő vagy más kompetens személy végezheti. Használat előtt győződjön meg róla, hogy az elszívó feszültsége V és a frekvencia Hz teljesen azonos az Ön otthonában található feszültséggel és frekvenciával. A helytelen szerelés vagy használat miatt keletkező károkért sem a gyártó semz eladó nem vállalják a felelősséget. Gyerekeknek soha ne engedje használni az elszívót. Az elszívó házi használatra lett tervezve, nem alkalmas kinti barbecue-re, sem más kereskedelmi felhasználásra. Ahhoz, hogy az elszívó és a szűrő jó állapotban legyenek, rendszeresen tisztítani kell őket. Tiszítás előtt húzza ki a hálózati kábelt a konnektorból. A használati utasítás szerint tisztítsa ki az elszívót és ne hagyja elégni. Az elszívót ne helyezze nyílt lánghoz. Ha az elszívó elromlott, hívja a szerviz központot és kérje szerviz mérnök segítségét. Nyolc évnél idősebb gyerekek és olyan személyek, akik csökkentett fizikai és mentális képességekkel rendelkeznek vagy nem rendelkeznek kellő ismerettel és tapasztalattal az elszívó kezelését illetőleg, csak akkor használhatják a berendezést ha felügyel rájuk egy felelős személy, kellő információt kaptak a berendezés biztonságos kezelését illetőleg és megértették a berendezés kezelésével járó estleges veszélyeket. Gyerekek nem játszhatnak az elszívóval. A tisztítást és karbantartást nem végezhetik gyerekek felügyelet nélkül. Ha a kábel meg van sérülve, csak a gyártó vagy az eladó vagy képesített szerviz technikus cserélheti ki, hohy így elkerüljük az esetleges veszélyeket. Biztosítsa be: Olyan helyiségben, amelyben az elszívót olyan berendezéssel együtt használja, amely gázt vagy valamilyen más üzemanyagot éget (nem vonatkozik olyan berendezésre, amelyik csak visszaengedi a levegőt a helyiségbe), nagyon jó szellőzésnek kell lenni. Az elszívó alatt ne flambírozzon. Használat közben az elszívó egyes részei forróak lehetnek. 2

3 Fontos tanácsok az összeszereléshez A levegőt nem lehet olyan kéménybe elvezetni, amely olyan berendezések füstjének az elvezetésére szolgál, amelyek gázt vagy valamilyen más üzemanyagot égetnek el (nem vonatkozik olyan berendezésekre, amelyek csak kiengedik a levegőt vissza a helyiségbe). Az elszívó berendezés és a fal közötti minimális távolságnak legalább 15 mm-nek kell lennie. Be kell tartani a levegő kiengedésével kapcsolatos előírásokat. Fontos megjegyzések az extrakció (eltávolítás) rendszerével kapcsolatban. VIGYÁZAT Fenáll a mérgezés veszélye a visszaszívott kipufogógázok miatt. Soha ne használja a berendezést az elszívó rendszerben együtt nyílt lánggal ellátott berendezéssel ha nincsen bebiztosítva a megfelelő légáramlás. Nyitott tűzhelyek (például gáztűzhely, olajfűtéses tűzhely, fa-, vagy széntüzeléses zűzhely, tartály nélküli vízmelegítő, vízmelegítő) beszívják az elégetett levegőt a helyiségből és ez levegő a kipufogócsövön vagy a kéményen át eltávozik. Az extrakció rendszerben a konyhából és a hozzátartozó helyiségekből eltávozik a levegő elegendő mennyiségű levegő nélkül vákuum keletkezik. A méregző gázok a kéményből vagy az elszívó csőből így visszajuthatnak a lakott helyiségekbe. Mindig ügyeljen arra, hogy be legyen biztosítva a kellő mennyiségű friss levegő, be legyen biztosítva a kellő légáramlás. Maga a levegőellátás/az elszívó nem garantálja a limitált érték betartását. Csak akkor lehetséges a biztonságos használat, ha abban a helyiségben, amelyben el van helyezve a berendezés a légnyomás értéke nem haladja meg a 4 Pa (0,04 mbar) értéket. Ezt úgy lehet elérni, ha az égetéshez szükséges levegő áramlása olyan nyílásokon át van bebiztosítva, amelyek nem zárhatóak, például ajtóknál, ablakoknál, összekapcsolva a levegőellátással / elszívással vagy más műszaki intézkedésen által. Minden esetben kérje ki képzett szakember véleményét, aki helyesen meg tudja ítélni az Ön házának a szellőzését és tanácsot tud adni, hogy hogyan lehet bebiztosítani a megfelelő légáramlást. Ha az elszívót kizárólag a recirkulációs rendszerben használja, lehetséges a megszakítás nélküli használat. VIGYÁZAT A szálló szikrák miatt fenáll a tűz keletkezésének a veszélye. A berendezést szerelje szilárd tüzelőanyag fűtésű kandalló fölé (például fa- vagy szénfűtésű) de csak abban az esetben ha a kandalló zárt, nem levehető borítással rendelkezik. 3

4 Szerelés külső szekrényke biztonsági zár levegő kimenet Az elszívó borítóját a faltól legkevesebb 15 mm távolságra kell elhelyezni. (Lásd l. kép) 2. Az alsó panel szélére tegye az üvegre való szigetelést (lásd 3. kép) és az elszívót helyezze a szekrényke nyílásába (lásd 2. kép). Használjon négy darab ST4 * 8 csavart, ST4 * 14 csavart és fixáló csavart a borító megerősítéséhez (lásd 4. kép). 3. Csatlakoztassa a kimenetet a szekrénykére 4db ST4 * 8 csavral (lásd 5. kép). 4. Kapcsolja össze a szekrényt az elszívóval 8db M10 * 10 csavarral, az irány lehet fel, le, jobbra, balra, a felhasználó a rendelkezésre álló hely szerint választhat (lásd 6. kép). 5. Kapcsolja a csővezetéket a kimenethez 4 db ST4 * 14 csavar segítségével, erősítse meg a szekrénykét, csatlakoztassa a tápegységet és bejezze be a szerelést (lásd 7. kép). 4

5 Égők kicserélése Nyissa ki az elszívó ajtaját, csavarhúzó segítségével vegye ki a lámpát, úgy ahogyan a 8. képen látható. Először kapcsolja ki a berendezést és húzza ki a kábelt a konnektorból. Vegye ki és tisztítsa ki a szűrőt. 1. módszer: Tisztítás és karbantartás Helyezze a szűrőt C hőmérsékletű tiszta vízbe, öntsön hozzá tisztítószert és 2 3 percig hagyja ázni. Vegyen fel kesztyűt és puha kefével tisztítsa meg. Ne fejtsen ki túságosan erős nyomást, mert a szűtő finom szerkezetű és könnyen megsérülhet. 2. módszer: A szűrőt teheti mosogatógépbe is. A hőmérsékletet körülbelül 60 C ra állítsa. A szűrő nagy sűrűséggel rendelkező fémből készült.ne használjon korrozív tisztítószert. A szűrő akkor fog helyesen működni, ha mindig tisztán lesz tartva. Megjegyzés: 1. Kérjük, azokat a tárgyakat, amelyek blokkolhatnák az elszívót alul vagy felül, helyezzék át, hogy így elkerüljék az elszívó károsodását és az esetleges sérüléseket. 2. A borító tisztításánál hagyja kikapcsolva a berendezést. 5

6 Az érintős panelnek 5 kapcsolója van. Kezelő panel Időzítő égő intenzitás ellenőrzése gyorsaság kapcsoló Általános funkciók Kezelő elemek funkciói Kapcsolja be háttérvilágítással készültségi rendszerben a háttérvilágtás 5 másodperc múlva kialszik az elszívó ismételt használata miatt érintse meg bármelyik kapcsolót. 2 másodpercig érintse a POWER kapcsolót, az elszívó felfelé tolódik és első sebeséggel dolgozik. A POWER kapcsoló 2 másodpercig tartó ismételt megnyomásával lefelé tolódik és abbahagyja a működést. Ha a motor megállítása nélkül állítja meg az elszívást az elszívó ismételt kinyitásánál újból olyan sebességgel fog dolgozni, mint amilyennel legutoljára dolgozott. Ha az elszívó felfelé vagy lefelé tolódik, nyomja meg a POWER kapcsolót az elszívó abbahagyja a mozgást, miközben a motor tovább dolgozik. Újra nyomja meg a POWER kapcsolót, az elszívó újra mozogni kezd. Sebesség beállítása 1. Érintse meg a SPEED kapcsolót, a motor bekapcsol; újra érintse meg, kikapcsol. 2. Ujjal érintse meg a SLIDE CONTROL kezelő elemet amely tolódik rajta. Ha az ujja megáll az első vagy a második pontban a motor a legalacsonyab sebességen fut. Ha az ujja megáll a harmadik vagy a negyedik pontban a motor második sebességen fut. Ha az ujja megáll az ötödik vagy a hatodik helyzetben a motor harmadik sebességen fut. Ha az ujja megáll a hetedik vagy a nyolcadik pontban a motor a legnagyobb sebességen fut 6

7 Megvilágítás Az elszívó kinyitása után 8-10 másodperccel a világítás automatikusan bekapcsol. Érintse meg a LIGHT kapcsolót, a világítás kikapcsol. Ha újra megnyomja a LIGHT kapcsolót a világítás bekapcsol. Ha megérintia LIGHT kapcsolót, villogni fog a kontrollégő. Az égő intenzitásának a kezelésére használja a SLIDE CONTROL kapcsolót, ha villog a kontrollégő. A berendezés 8 fokozatú kapcsolóval van ellátva, minden kapcsoló más intenzitású világítást jelent. Ha megérinti a SLIDE CONTROL kezelő elemet és eltolja egy hüvelyk-kel az égő a megfelelő intenzitással fog világítani. 15 másodperc elteltével a kontrollégő abbahagyja a villogást, ha nem, nem történik az intenzitásnak semmilyen változása sem. Időzítő beállítása Ha az égő vagy a motor dolgozik, érintse meg a TIMER kapcsolót; az elszívó az időzítő rendszerbe lép. Ha az időzítő kontrollégője villog,az állítható kapcsolóval válasza ki az időzítő részlegét. Az időzítő nyolc részleggel rendelkezik. Ha az időzítő rendszer aktív, ezekből a részlegekből válaszon: , nyomja meg a TIMER kapcsolót és kapcsolja be az időzítőt. Vagy pedig lépjen be és várja meg, amíg 5 másodperccel később az időzítő automatikusan bekapcsol. Ha letelt az idő a motor és a világítás automatikusan kikapcsol, az elszívó készültségi rendszerbe lép, a borító automatikusan becsukódik. Ha a berendezés be van kapcsolva, újra használhatja az időzítő funkcióját. Érintse meg az időzítő kapcsolóját, ne állítsa be az időt, az elszívó megjegyzi az időt, amelyik utoljára lett beállítva. 5 másopdperc múlva elkezd csökkeni 1 másodperccel. Az új beálításnál az időzítő a visszaszálálást az elejétől fogja kezdeni. A SPEED kapcsoló érintésével vagy a VILÁGÍTÁS intenzitásának a kezelésével, ha az időzítő aktív, az időzítő funkciója automatikusan megszűnik. Problémák megoldása Probléma Lehetséges ok Ajánlott megoldás Bekapcsolt világítás a motor nem működik. Nem működik a világítás, nem működik a motor. Olajszivárgás. A motor blokkolva van. Tönkrement kondenzátor. Távolítsa el a blokkolást. Cserélje ki a kondenzátort. A motor csapágya el van tömődve. Cserélje ki a motort. A világítás meg van sérülve Cserélje ki az égőket. Helytelenül van csatlako - Csatlakoztassa az elektromos ztatva a hálózati kábel. grafikon szerint. Az egyirányú szűrő és a Zárja be az egyirányú szűrőt levegő szűrőbemenete és szigetelje ragasztóval. nincsen szigetelve. Szivárgás az U alakú szekció Vegye az U alakú részt és szigetelje csatlakozásából és a borítóból. szappannal vagy festékkel. 7

8 Probléma Lehetséges ok Ajánlott megoldás Remeg az elszívó. Meg vannak sérülve a motor lapátjai. Cserélje ki a lapátokat. A motor nem áll elég szilárdan. Szilárdan biztosítsa be a motort. Elégtelen elszívás. Az elszívó meghajlott. Az elszívó test nincsen elég sziárdan felakasztva. Az elszívó teste és a másik berendezés közötti távolság túl nagy. Túl sok szellőztetés az ajtón vagy az ablakon át. A megerősítő csavar nem elég szilárd. A függőcsavar nem szilárd. Szilárdan biztosítsa be az elszívót. Csökkentse a távolságot. Válasszon másik helyet az elszívónak Húzza be erősebben a csavart és tegye az elszívót függőlegesen. Húzza be a függőcsavart és helyezze az elszívót függőlegesen. Tájékoztatás az ártalmatlanításról Ne kezelje a terméket vegyes kommunális hulladékként, a hulladékkezelésre az 2012/19/EU sz. Európai irányelv vonatkozik, ahogy ezt a bal oldalon látható ábra (áthúzott hulladéktároló) mutatja. Ezek a termékek nem gyűjthetőek a háztartási hulladékkal együtt. Tájékozódjon a szelektív hulladékgyűjtésről szóló szabályokról, amelyek az elektromos és elektronikus berendezéseknek a gyűjtésére vonatkoznak. Kérjük, tartsa be a helyi előírásokat és ne dobja ki az elhasznált terméket a háztartási hulladékkal együtt. Az előírások betartásával védi környezetét és embertársai egészségét a lehetséges negatív következményektől. Az anyag újrahasznosítás segít csökkenteni a nyersanyagok fogyasztását. Megfelelőségi nyilatkozatról Gyártó : Chal-Tec GmbH, Wallstraße 16, Berlin, Deutschland. A termék megfelel az alábbi európai irányelvnek: 2014/30/EU (EMV) 2014/35/EU (LVD) 2011/65/EU (RoHS) 2009/125/EG (ErP) 8
