5.1. A fémek feldolgozásának fizikai alapjai. Fémtan, tüzeléstan

Átírás

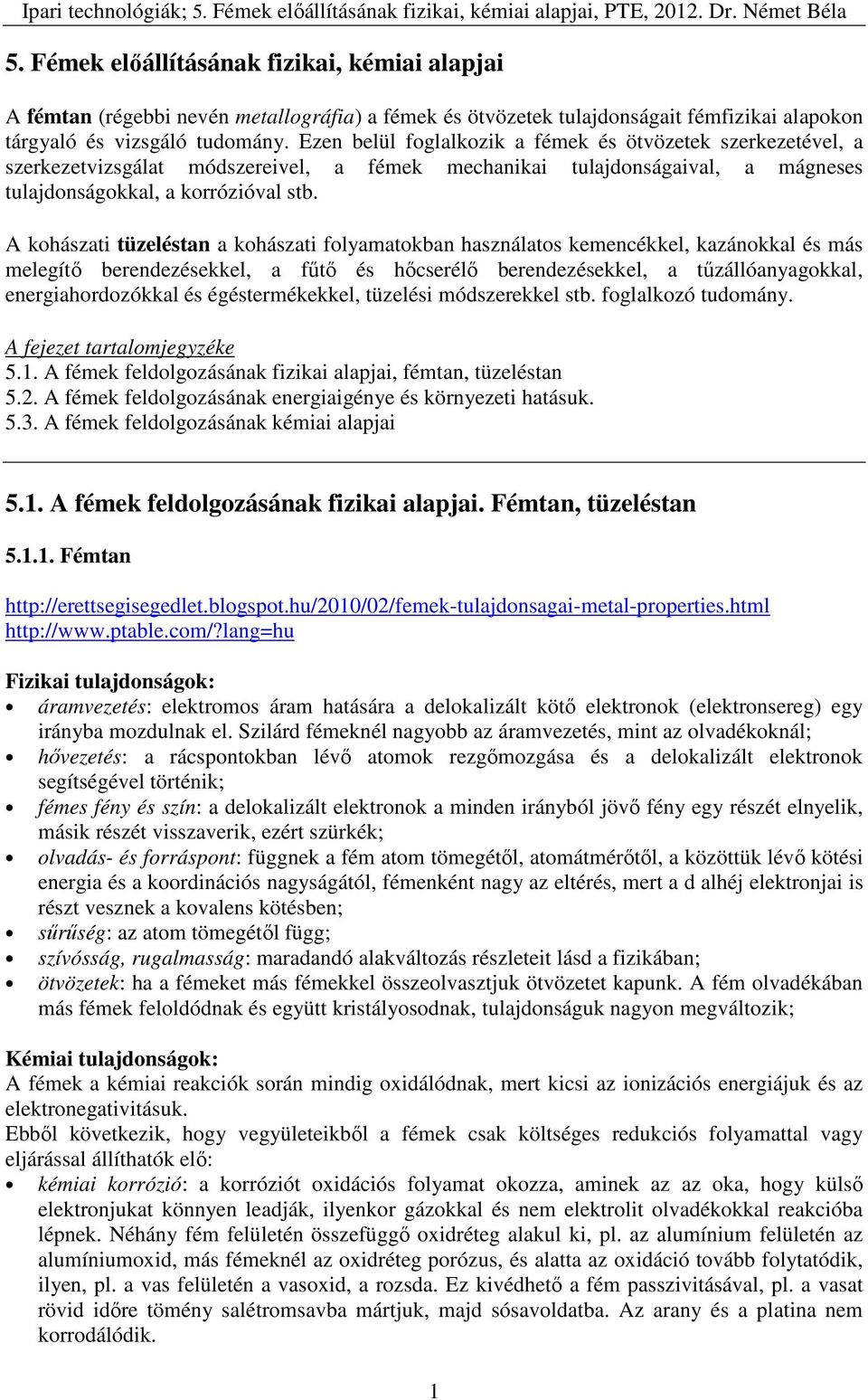

1 5. Fémek előállításának fizikai, kémiai alapjai A fémtan (régebbi nevén metallográfia) a fémek és ötvözetek tulajdonságait fémfizikai alapokon tárgyaló és vizsgáló tudomány. Ezen belül foglalkozik a fémek és ötvözetek szerkezetével, a szerkezetvizsgálat módszereivel, a fémek mechanikai tulajdonságaival, a mágneses tulajdonságokkal, a korrózióval stb. A kohászati tüzeléstan a kohászati folyamatokban használatos kemencékkel, kazánokkal és más melegítő berendezésekkel, a fűtő és hőcserélő berendezésekkel, a tűzállóanyagokkal, energiahordozókkal és égéstermékekkel, tüzelési módszerekkel stb. foglalkozó tudomány. A fejezet tartalomjegyzéke 5.1. A fémek feldolgozásának fizikai alapjai, fémtan, tüzeléstan 5.2. A fémek feldolgozásának energiaigénye és környezeti hatásuk A fémek feldolgozásának kémiai alapjai 5.1. A fémek feldolgozásának fizikai alapjai. Fémtan, tüzeléstan Fémtan Fizikai tulajdonságok: áramvezetés: elektromos áram hatására a delokalizált kötő elektronok (elektronsereg) egy irányba mozdulnak el. Szilárd fémeknél nagyobb az áramvezetés, mint az olvadékoknál; hővezetés: a rácspontokban lévő atomok rezgőmozgása és a delokalizált elektronok segítségével történik; fémes fény és szín: a delokalizált elektronok a minden irányból jövő fény egy részét elnyelik, másik részét visszaverik, ezért szürkék; olvadás- és forráspont: függnek a fém atom tömegétől, atomátmérőtől, a közöttük lévő kötési energia és a koordinációs nagyságától, fémenként nagy az eltérés, mert a d alhéj elektronjai is részt vesznek a kovalens kötésben; sűrűség: az atom tömegétől függ; szívósság, rugalmasság: maradandó alakváltozás részleteit lásd a fizikában; ötvözetek: ha a fémeket más fémekkel összeolvasztjuk ötvözetet kapunk. A fém olvadékában más fémek feloldódnak és együtt kristályosodnak, tulajdonságuk nagyon megváltozik; Kémiai tulajdonságok: A fémek a kémiai reakciók során mindig oxidálódnak, mert kicsi az ionizációs energiájuk és az elektronegativitásuk. Ebből következik, hogy vegyületeikből a fémek csak költséges redukciós folyamattal vagy eljárással állíthatók elő: kémiai korrózió: a korróziót oxidációs folyamat okozza, aminek az az oka, hogy külső elektronjukat könnyen leadják, ilyenkor gázokkal és nem elektrolit olvadékokkal reakcióba lépnek. Néhány fém felületén összefüggő oxidréteg alakul ki, pl. az alumínium felületén az alumíniumoxid, más fémeknél az oxidréteg porózus, és alatta az oxidáció tovább folytatódik, ilyen, pl. a vas felületén a vasoxid, a rozsda. Ez kivédhető a fém passzivitásával, pl. a vasat rövid időre tömény salétromsavba mártjuk, majd sósavoldatba. Az arany és a platina nem korrodálódik. 1

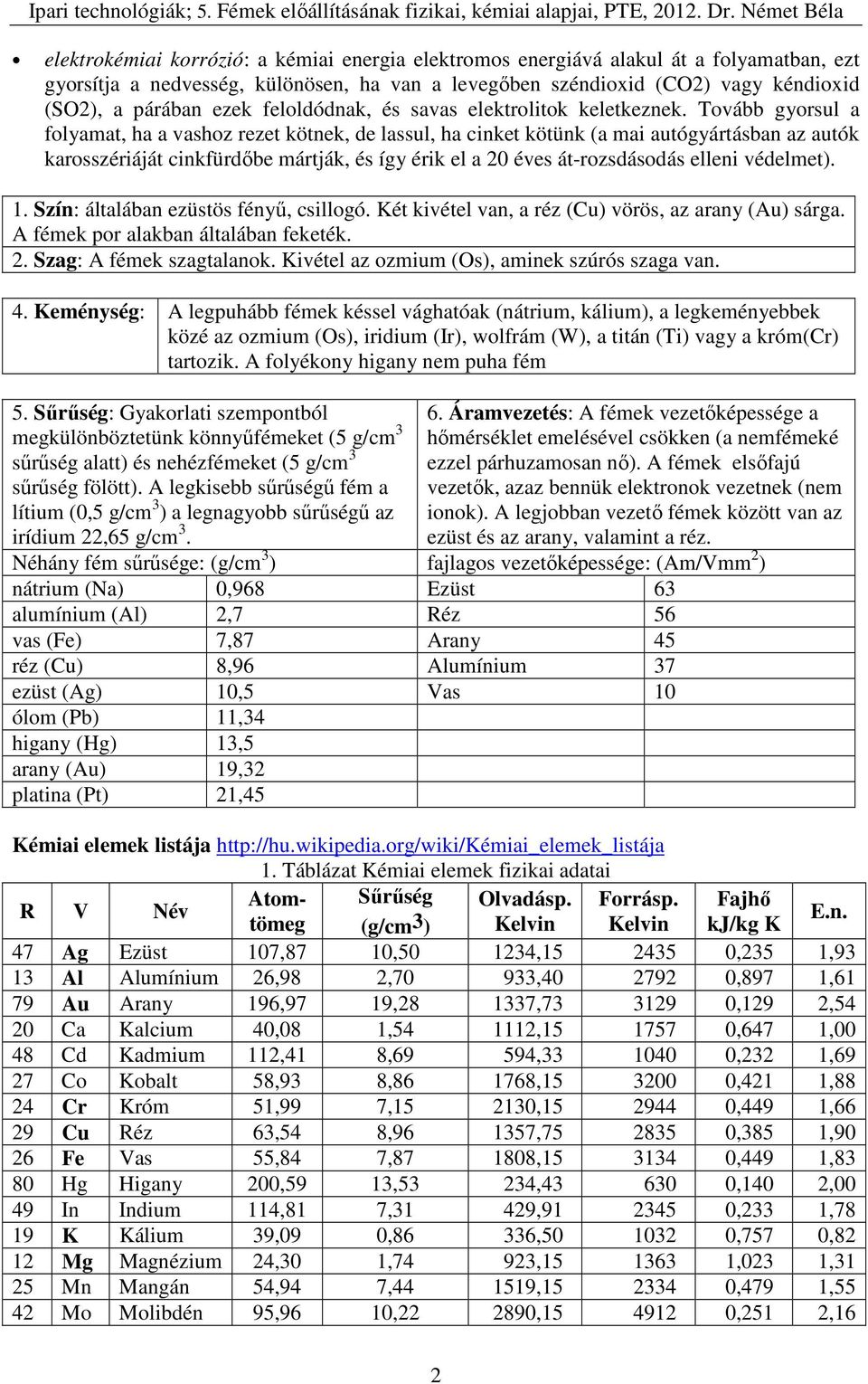

2 elektrokémiai korrózió: a kémiai energia elektromos energiává alakul át a folyamatban, ezt gyorsítja a nedvesség, különösen, ha van a levegőben széndioxid (CO2) vagy kéndioxid (SO2), a párában ezek feloldódnak, és savas elektrolitok keletkeznek. Tovább gyorsul a folyamat, ha a vashoz rezet kötnek, de lassul, ha cinket kötünk (a mai autógyártásban az autók karosszériáját cinkfürdőbe mártják, és így érik el a 20 éves át-rozsdásodás elleni védelmet). 1. Szín: általában ezüstös fényű, csillogó. Két kivétel van, a réz (Cu) vörös, az arany (Au) sárga. A fémek por alakban általában feketék. 2. Szag: A fémek szagtalanok. Kivétel az ozmium (Os), aminek szúrós szaga van. 4. Keménység: A legpuhább fémek késsel vághatóak (nátrium, kálium), a legkeményebbek közé az ozmium (Os), iridium (Ir), wolfrám (W), a titán (Ti) vagy a króm(cr) tartozik. A folyékony higany nem puha fém 5. Sűrűség: Gyakorlati szempontból megkülönböztetünk könnyűfémeket (5 g/cm 3 sűrűség alatt) és nehézfémeket (5 g/cm 3 sűrűség fölött). A legkisebb sűrűségű fém a lítium (0,5 g/cm 3 ) a legnagyobb sűrűségű az irídium 22,65 g/cm Áramvezetés: A fémek vezetőképessége a hőmérséklet emelésével csökken (a nemfémeké ezzel párhuzamosan nő). A fémek elsőfajú vezetők, azaz bennük elektronok vezetnek (nem ionok). A legjobban vezető fémek között van az ezüst és az arany, valamint a réz. Néhány fém sűrűsége: (g/cm 3 ) fajlagos vezetőképessége: (Am/Vmm 2 ) nátrium (Na) 0,968 Ezüst 63 alumínium (Al) 2,7 Réz 56 vas (Fe) 7,87 Arany 45 réz (Cu) 8,96 Alumínium 37 ezüst (Ag) 10,5 Vas 10 ólom (Pb) 11,34 higany (Hg) 13,5 arany (Au) 19,32 platina (Pt) 21,45 Kémiai elemek listája 1. Táblázat Kémiai elemek fizikai adatai R V Név Atomtömeg (g/cm 3 ) Kelvin Kelvin kj/kg K Sűrűség Olvadásp. Forrásp. Fajhő E.n. 47 Ag Ezüst 107,87 10, , ,235 1,93 13 Al Alumínium 26,98 2,70 933, ,897 1,61 79 Au Arany 196,97 19, , ,129 2,54 20 Ca Kalcium 40,08 1, , ,647 1,00 48 Cd Kadmium 112,41 8,69 594, ,232 1,69 27 Co Kobalt 58,93 8, , ,421 1,88 24 Cr Króm 51,99 7, , ,449 1,66 29 Cu Réz 63,54 8, , ,385 1,90 26 Fe Vas 55,84 7, , ,449 1,83 80 Hg Higany 200,59 13,53 234, ,140 2,00 49 In Indium 114,81 7,31 429, ,233 1,78 19 K Kálium 39,09 0,86 336, ,757 0,82 12 Mg Magnézium 24,30 1,74 923, ,023 1,31 25 Mn Mangán 54,94 7, , ,479 1,55 42 Mo Molibdén 95,96 10, , ,251 2,16 2

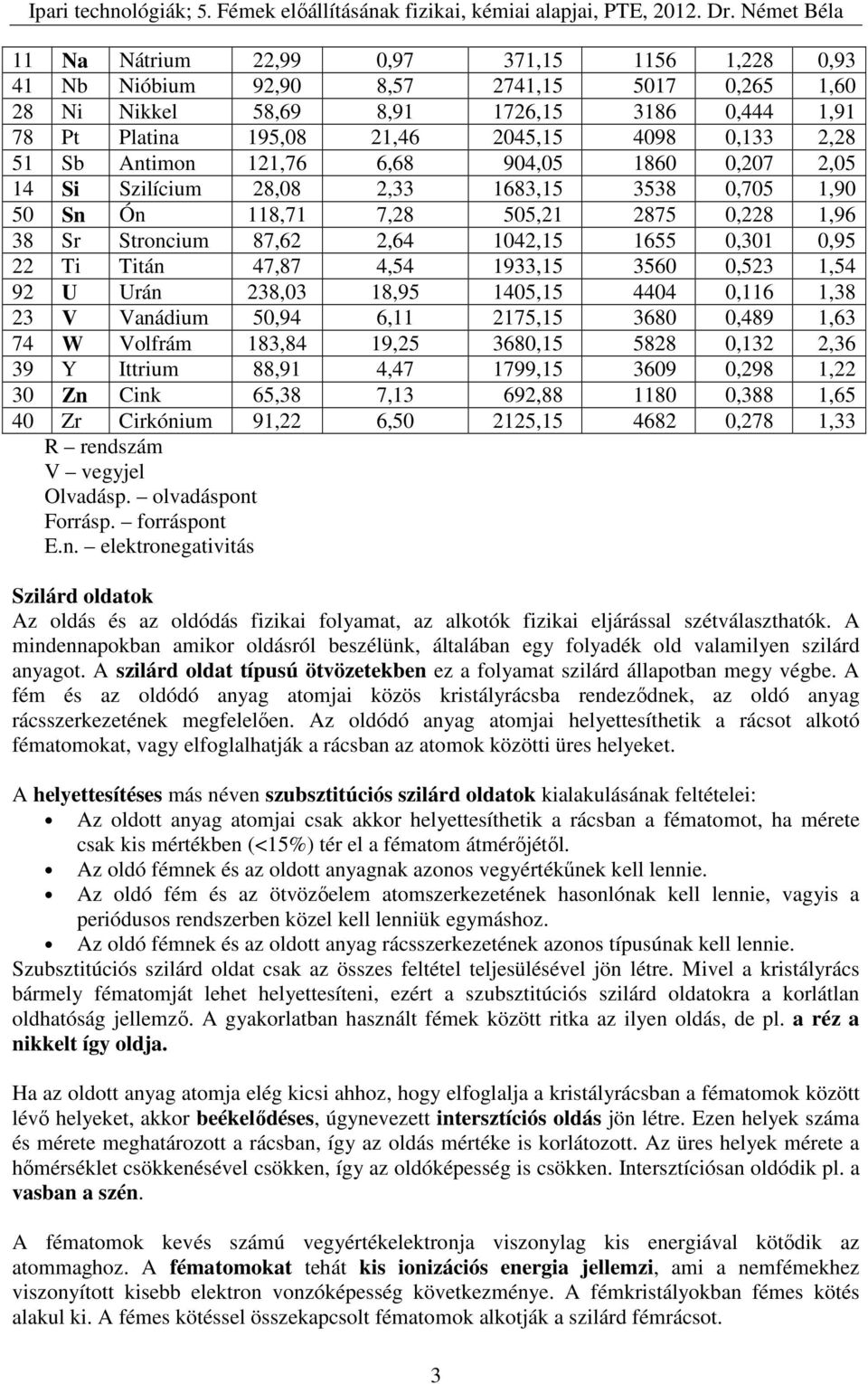

3 11 Na Nátrium 22,99 0,97 371, ,228 0,93 41 Nb Nióbium 92,90 8, , ,265 1,60 28 Ni Nikkel 58,69 8, , ,444 1,91 78 Pt Platina 195,08 21, , ,133 2,28 51 Sb Antimon 121,76 6,68 904, ,207 2,05 14 Si Szilícium 28,08 2, , ,705 1,90 50 Sn Ón 118,71 7,28 505, ,228 1,96 38 Sr Stroncium 87,62 2, , ,301 0,95 22 Ti Titán 47,87 4, , ,523 1,54 92 U Urán 238,03 18, , ,116 1,38 23 V Vanádium 50,94 6, , ,489 1,63 74 W Volfrám 183,84 19, , ,132 2,36 39 Y Ittrium 88,91 4, , ,298 1,22 30 Zn Cink 65,38 7,13 692, ,388 1,65 40 Zr Cirkónium 91,22 6, , ,278 1,33 R rendszám V vegyjel Olvadásp. olvadáspont Forrásp. forráspont E.n. elektronegativitás Szilárd oldatok Az oldás és az oldódás fizikai folyamat, az alkotók fizikai eljárással szétválaszthatók. A mindennapokban amikor oldásról beszélünk, általában egy folyadék old valamilyen szilárd anyagot. A szilárd oldat típusú ötvözetekben ez a folyamat szilárd állapotban megy végbe. A fém és az oldódó anyag atomjai közös kristályrácsba rendeződnek, az oldó anyag rácsszerkezetének megfelelően. Az oldódó anyag atomjai helyettesíthetik a rácsot alkotó fématomokat, vagy elfoglalhatják a rácsban az atomok közötti üres helyeket. A helyettesítéses más néven szubsztitúciós szilárd oldatok kialakulásának feltételei: Az oldott anyag atomjai csak akkor helyettesíthetik a rácsban a fématomot, ha mérete csak kis mértékben (<15%) tér el a fématom átmérőjétől. Az oldó fémnek és az oldott anyagnak azonos vegyértékűnek kell lennie. Az oldó fém és az ötvözőelem atomszerkezetének hasonlónak kell lennie, vagyis a periódusos rendszerben közel kell lenniük egymáshoz. Az oldó fémnek és az oldott anyag rácsszerkezetének azonos típusúnak kell lennie. Szubsztitúciós szilárd oldat csak az összes feltétel teljesülésével jön létre. Mivel a kristályrács bármely fématomját lehet helyettesíteni, ezért a szubsztitúciós szilárd oldatokra a korlátlan oldhatóság jellemző. A gyakorlatban használt fémek között ritka az ilyen oldás, de pl. a réz a nikkelt így oldja. Ha az oldott anyag atomja elég kicsi ahhoz, hogy elfoglalja a kristályrácsban a fématomok között lévő helyeket, akkor beékelődéses, úgynevezett intersztíciós oldás jön létre. Ezen helyek száma és mérete meghatározott a rácsban, így az oldás mértéke is korlátozott. Az üres helyek mérete a hőmérséklet csökkenésével csökken, így az oldóképesség is csökken. Intersztíciósan oldódik pl. a vasban a szén. A fématomok kevés számú vegyértékelektronja viszonylag kis energiával kötődik az atommaghoz. A fématomokat tehát kis ionizációs energia jellemzi, ami a nemfémekhez viszonyított kisebb elektron vonzóképesség következménye. A fémkristályokban fémes kötés alakul ki. A fémes kötéssel összekapcsolt fématomok alkotják a szilárd fémrácsot. 3

4 Fémrács típusok a következők lapon középpontos kockarács; melyben a koordinációs szám: 12 térben középpontos kockarács; melyben a koordinációs szám: 8 hatszöges v. hexagonális kockarács; melyben a koordinációs szám: 12. A fémeket sűrűségük szerint is megkülönböztetjük: könnyűfémek: az 5g/köbcentinél kisebb sűrűségű fémek; nehézfémek: az 5g/köbcentinél nagyobb sűrűségű fémek. A legnagyobb sűrűségű fém az ozmium: 22,6 g/köbcenti, a legkisebb a lítium:0,53 g/köbcenti. A fémek sűrűségét atomjaik tömege, mérete, és a rácstípus határozza meg. A fémek többsége az elektromosságot és a hőt jól vezeti. Tapasztalat szerint a fémek elektromos- és hővezető képessége párhuzamosan változik, a jó elektromos vezető fém egyben jó hővezető is. A fémek elektromos vezető képessége hőmérséklet-emelkedés hatására csökken. A fématomok, illetve a delokalizált elektronok ugyanis a magasabb hőmérsékletre jellemző erőteljesebb, gyorsabb mozgásuk következtében gyakrabban ütköznek a rácspontokban az atomokba, és ez akadályozza rendezett mozgásukat, így az áramvezetést. A fémek nagy része olvadt állapotban egymásban oldódik; az olvadék lehűlve, a fémes jelleget megtartva kristályosodik ki és szilárdul meg, így jönnek létre az ötvözetek. Az ötvözetek sok esetben jobbak, mint a tiszta fémek. Pl. a krómmal ötvözött vas ellenáll a rozsdásodásnak, ha nikkelt is tartalmaz, akkor saválló. Az ötvözetek a nagyobb mennyiségű alapfémből és a kisebb mennyiségű ötvözőanyagból állnak. A legismertebb ötvözetek az acél, a sárgaréz (Cu+Zn) és a bronz (Cu+Sn). A kovácsolás az eredeti durva szövetszerkezetet finomabbá teszi, a helyesen megválasztott technológiával a szálelrendeződés a majdani igénybevételnek megfelelően alakítható úgy, hogy javuljanak a darab mechanikai tulajdonságai (kontrakció, nyúlás, fajlagos ütőmunka). A kovácsdarabok minősége az alakítás után hőkezeléssel tovább javítható Tüzeléstan Tüzeléstechnikai kutató és Fejlesztő Zrt. bemutatói alapján A kohászati tüzeléstan a kohászati folyamatokban használatos kemencékkel, kazánokkal és más melegítő berendezésekkel, a fűtő és hőcserélő berendezésekkel, a tűzállóanyagokkal, energiahordozókkal és égéstermékekkel, tüzelési módszerekkel stb. foglalkozó tudomány. Tégelyes indukciós kemencék A tégelyes indukciós kemencékben száraz vibromasszákat alkalmaznak vas, acél és réz olvasztásához, indukciós kemencékben több, mint 40 éve. A bázikus termékcsalád ötvözött acélok magas mangán tartalmú acélok olvasztását teszi lehetővé, főleg folyamatos üzem esetén. A réz és rézötvözetek olvasztásához külön termékcsaládot alkalmaznak. 4

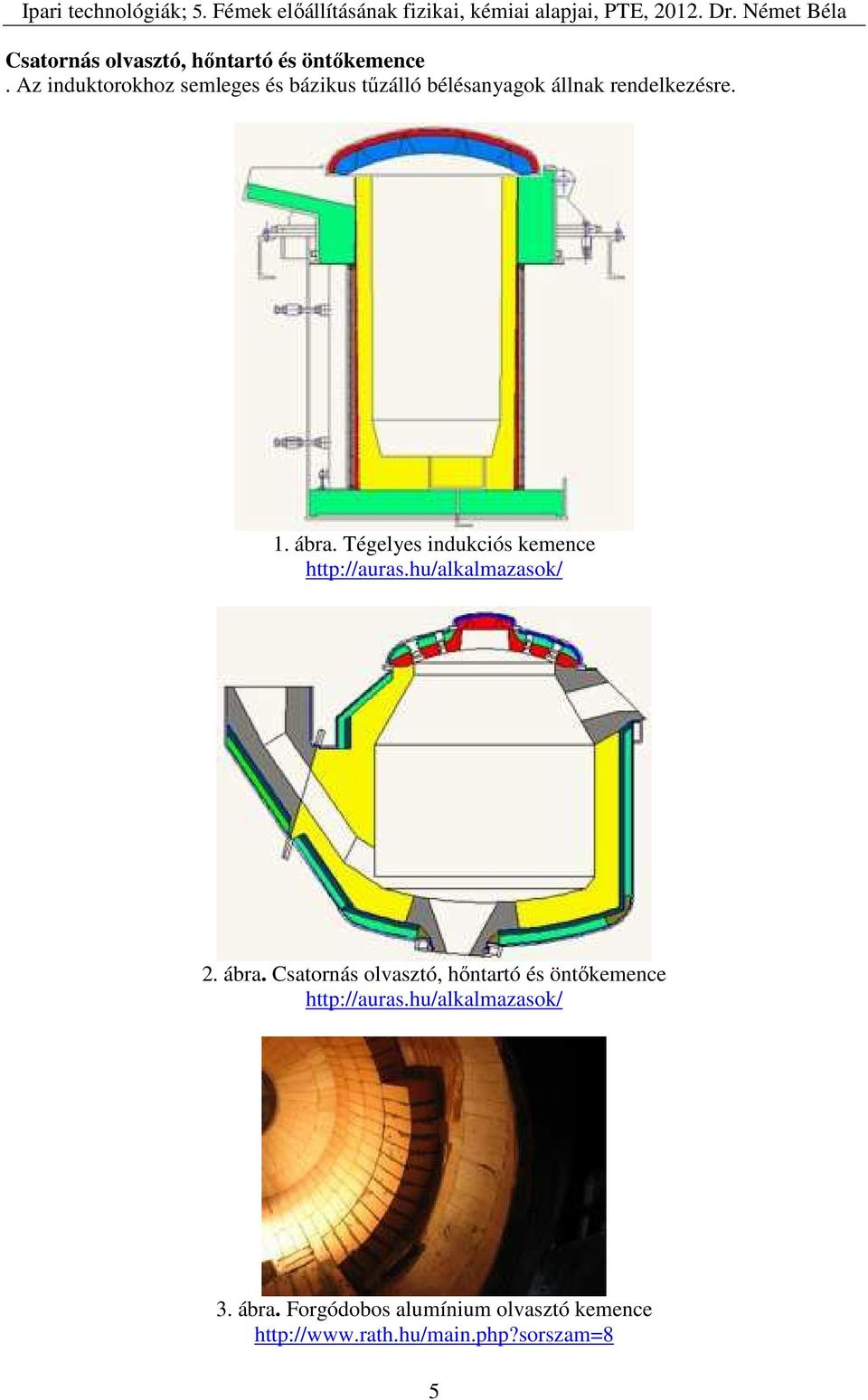

5 Csatornás olvasztó, hőntartó és öntőkemence. Az induktorokhoz semleges és bázikus tűzálló bélésanyagok állnak rendelkezésre. 1. ábra. Tégelyes indukciós kemence 2. ábra. Csatornás olvasztó, hőntartó és öntőkemence 3. ábra. Forgódobos alumínium olvasztó kemence 5

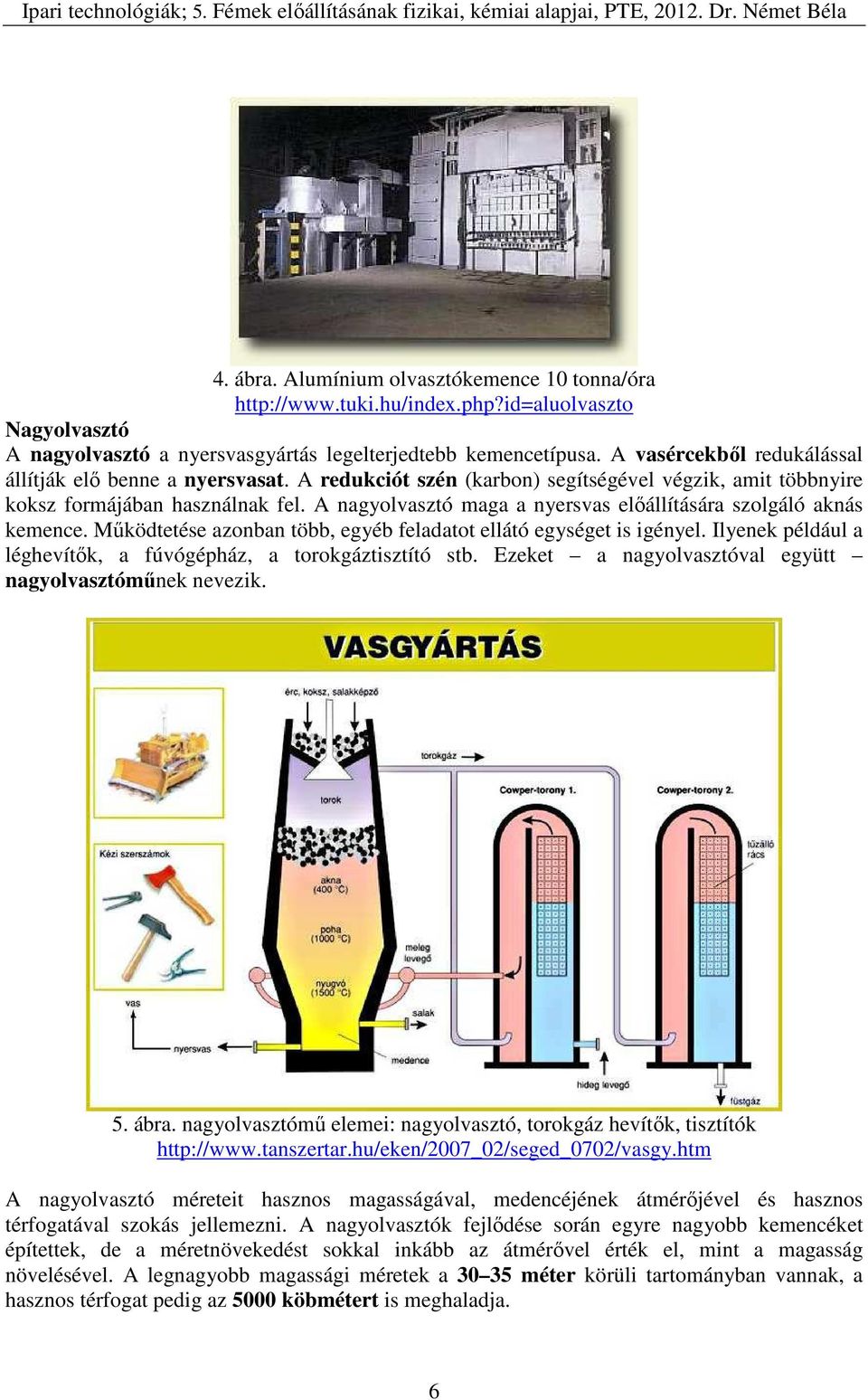

6 4. ábra. Alumínium olvasztókemence 10 tonna/óra Nagyolvasztó A nagyolvasztó a nyersvasgyártás legelterjedtebb kemencetípusa. A vasércekből redukálással állítják elő benne a nyersvasat. A redukciót szén (karbon) segítségével végzik, amit többnyire koksz formájában használnak fel. A nagyolvasztó maga a nyersvas előállítására szolgáló aknás kemence. Működtetése azonban több, egyéb feladatot ellátó egységet is igényel. Ilyenek például a léghevítők, a fúvógépház, a torokgáztisztító stb. Ezeket a nagyolvasztóval együtt nagyolvasztóműnek nevezik. 5. ábra. nagyolvasztómű elemei: nagyolvasztó, torokgáz hevítők, tisztítók A nagyolvasztó méreteit hasznos magasságával, medencéjének átmérőjével és hasznos térfogatával szokás jellemezni. A nagyolvasztók fejlődése során egyre nagyobb kemencéket építettek, de a méretnövekedést sokkal inkább az átmérővel érték el, mint a magasság növelésével. A legnagyobb magassági méretek a méter körüli tartományban vannak, a hasznos térfogat pedig az 5000 köbmétert is meghaladja. 6

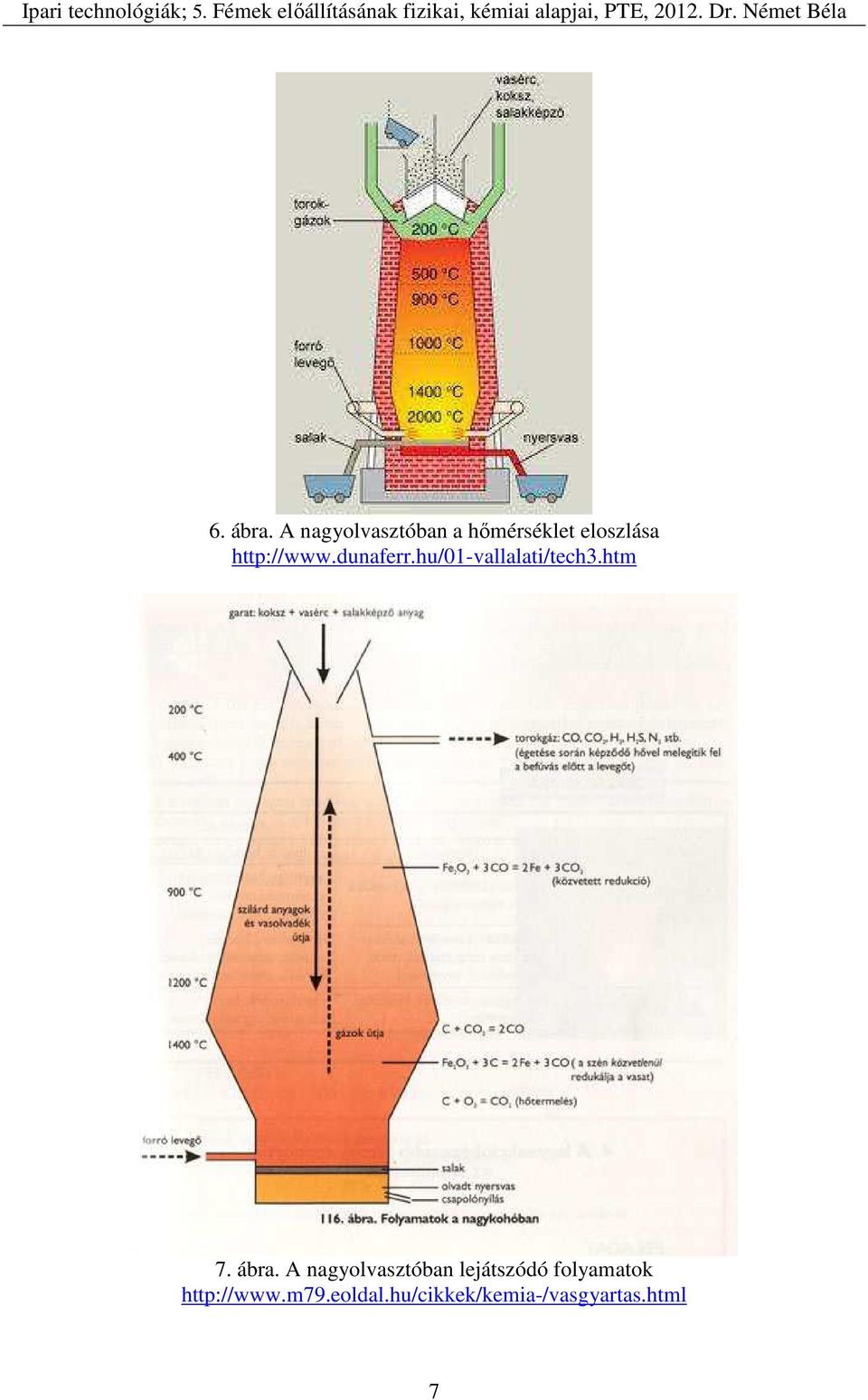

7 6. ábra. A nagyolvasztóban a hőmérséklet eloszlása 7. ábra. A nagyolvasztóban lejátszódó folyamatok 7

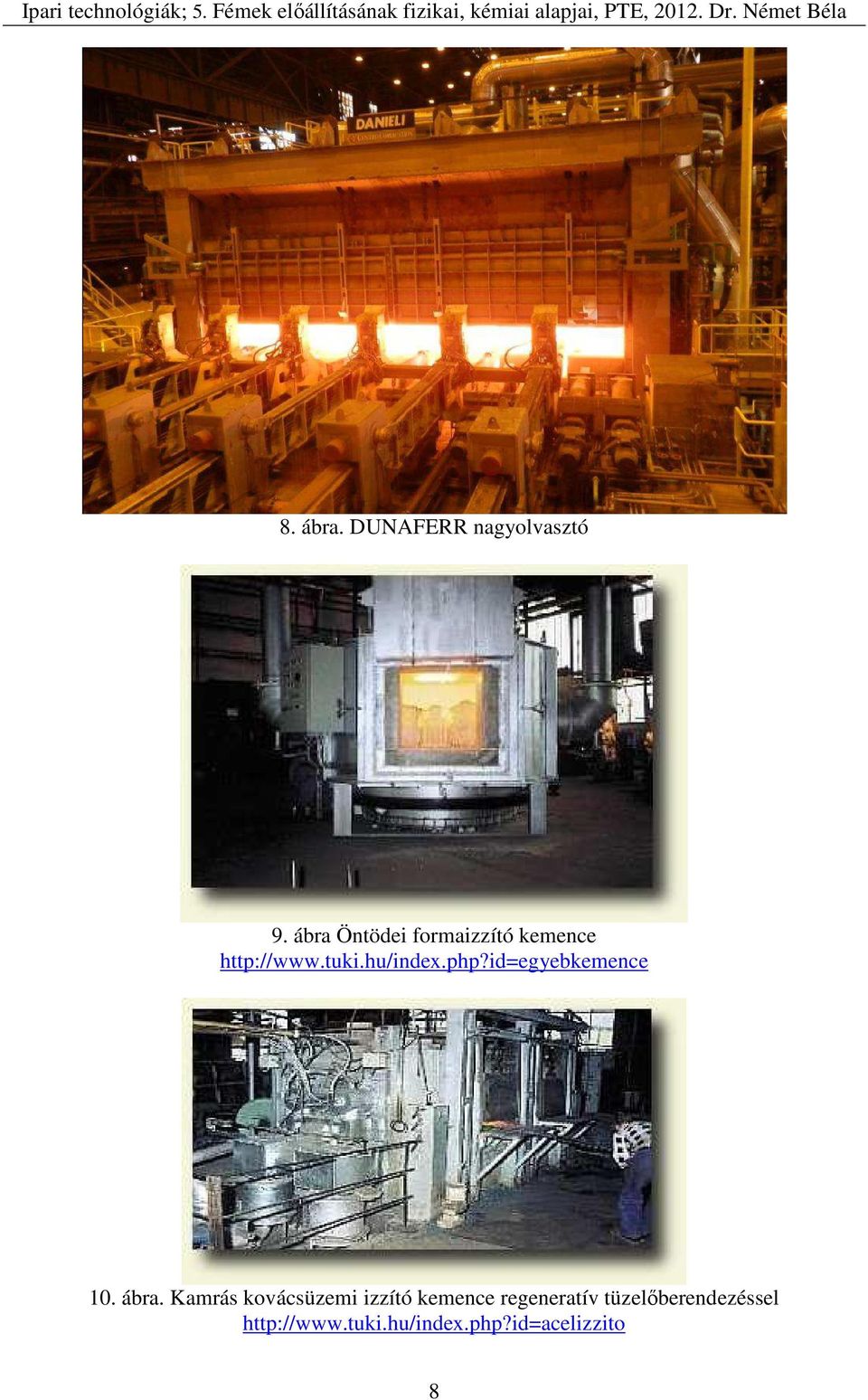

8 8. ábra. DUNAFERR nagyolvasztó 9. ábra Öntödei formaizzító kemence ábra. Kamrás kovácsüzemi izzító kemence regeneratív tüzelőberendezéssel 8

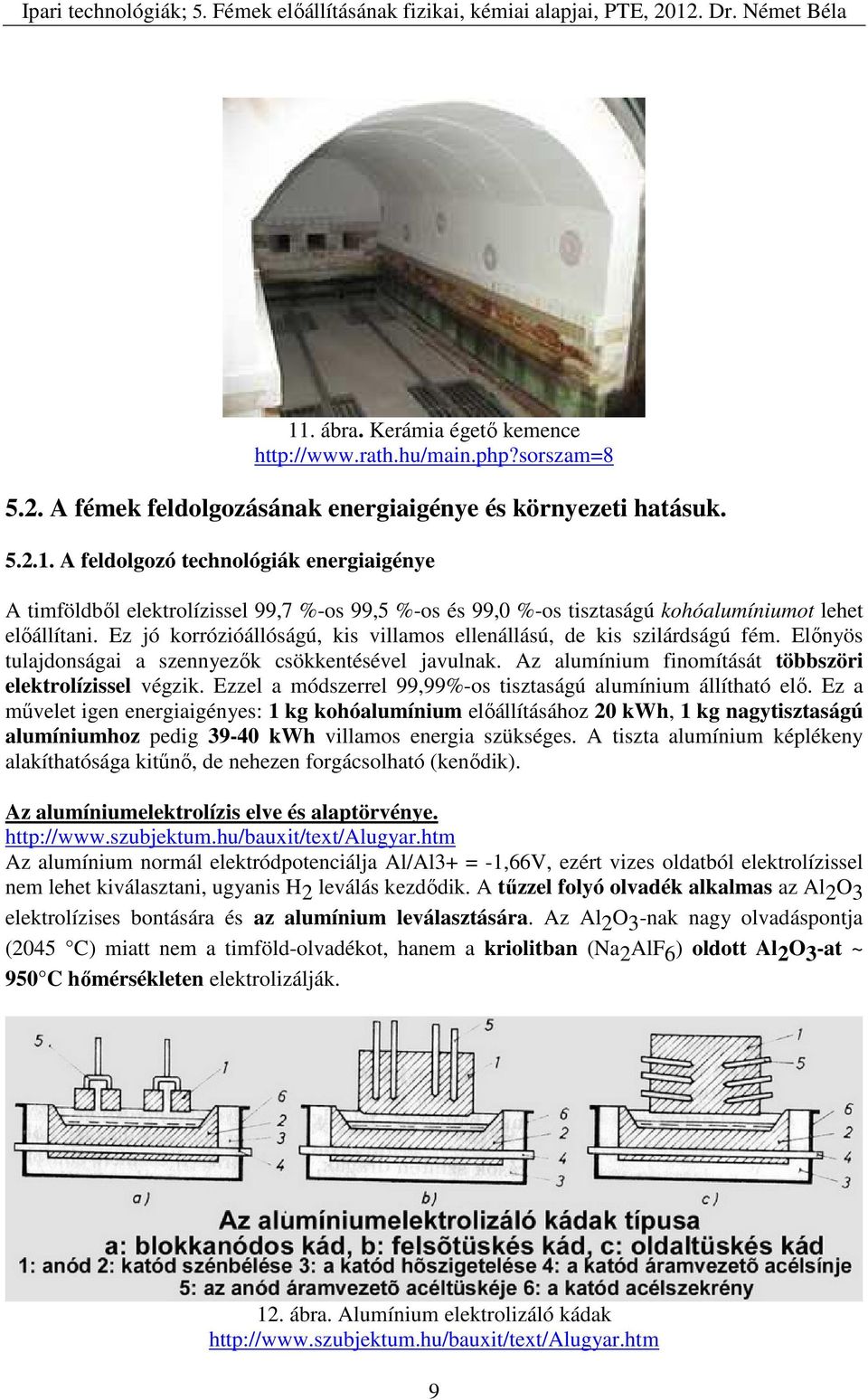

9 11. ábra. Kerámia égető kemence A fémek feldolgozásának energiaigénye és környezeti hatásuk A feldolgozó technológiák energiaigénye A timföldből elektrolízissel 99,7 %-os 99,5 %-os és 99,0 %-os tisztaságú kohóalumíniumot lehet előállítani. Ez jó korrózióállóságú, kis villamos ellenállású, de kis szilárdságú fém. Előnyös tulajdonságai a szennyezők csökkentésével javulnak. Az alumínium finomítását többszöri elektrolízissel végzik. Ezzel a módszerrel 99,99%-os tisztaságú alumínium állítható elő. Ez a művelet igen energiaigényes: 1 kg kohóalumínium előállításához 20 kwh, 1 kg nagytisztaságú alumíniumhoz pedig kwh villamos energia szükséges. A tiszta alumínium képlékeny alakíthatósága kitűnő, de nehezen forgácsolható (kenődik). Az alumíniumelektrolízis elve és alaptörvénye. Az alumínium normál elektródpotenciálja Al/Al3+ = -1,66V, ezért vizes oldatból elektrolízissel nem lehet kiválasztani, ugyanis H 2 leválás kezdődik. A tűzzel folyó olvadék alkalmas az Al 2 O 3 elektrolízises bontására és az alumínium leválasztására. Az Al 2 O 3 -nak nagy olvadáspontja (2045 C) miatt nem a timföld-olvadékot, hanem a kriolitban (Na2AlF6) oldott Al2O3-at ~ 950 C hőmérsékleten elektrolizálják. 12. ábra. Alumínium elektrolizáló kádak 9

10 Az elektrolízishez használt katódként illetve anódként a szénelektródok váltak be. Az anódon levált oxigén folyamatosan oxidálja a szénanódot, ezért azt állandóan pótolni kell. A szénanód használata hőtechnikai szempontból előnyös, mert a reakció közben keletkező reakcióhő csökkenti az Al2O3 elbontásának villamosenergia-igényét, vagyis az anód égése jó hatásfokkal hasznosul. A fémek elektrolízisét a Faraday törvénye írja le. Az elektrokémiai egyenérték tömegű mennyiség leválasztásához (96500 Coulomb) 26,8 Ah elektromos töltésmennyiség szükséges. A 3 vegyértékű alumíniumból tehát 1000 Ah árammennyiség 0,3354 kg alumíniumot választ le. Az 1 ka áramerősségű cellában (kádban) elméletileg naponta 8 kg, évente 2938 kg alumínium nyerhető. Az ipari termeléshez nagy, ka-es áramerősségre van szükség. A II. világháború után már ka áramerősséggel épültek kohók. A legmodernebb kohók ka árammal üzemelnek. Az alumíniumkohók energiaellátása Az alumínium előállításához felhasznált összenergia mintegy 75 %-a villamos energia. Korszerű alumínium kohókban kwh elektromos energia szükséges 1 tonna alumínium előállításához. Ennek megfelelően, ha egy év alatt (azaz 8800 óra alatt) akarunk 1 tonna alumíniumot előállítani, ehhez folyamatosan 1,7-1,8 kw villamos teljesítményt szükséges biztosítani szükséges. Tehát egy 100 kt éves kapacitású kohó mintegy 175 MW villamos teljesítményt igényel. Egy kohókádsor, amely db sorba kapcsolt kádat jelent, egyenáramú feszültsége általában V. A számolt elektromos teljesítményhez szükséges a kádsoron ka-es áramerősség. A transzformátorok primer oldala általában kv. Ezek a rendszerek külön transzformátorral kapcsolódnak a kv-os hálózathoz. Az elektrolízis reakciói és folyamata Az elektrolízis hőmérséklete C, az olvadt kriolit és az oldott timföld disszociált állapotban van. A gyakorlati és az elméleti leválasztás viszonya általában 0,85-0,95 közötti érték (a katódon megjelenő alumínium tömege kisebb lesz, mint a Faraday törvénye szerint várható elméleti érték. Ennek okai: az alumínium egy része visszaoxidálódik, az áram szennyezőket is leválaszt (Fe, Si, Cu, ) és kisebb rövidzárlatok is létrejönnek. A kohók a termelés gazdaságosságát szem előtt tartva minél nagyobb áramhatásfok elérésére törekszenek A feldolgozó technológiák környezeti hatása 2. táblázat. A különböző gyártási folyamatok során keletkező CO 2 évi mennyisége Az évi CO 2 kibocsátás kg) Az emberiség által CO 2 kibocsátott teljes mennyiség %-ában Vas (nagyolvasztó) 1,11 5,4 Alumínium (elektrolízis) 0,52 2,5 Cink (elektrolízis + Imperial- 0,07 0,3 Szintézisgáz (földgáz-átalakítás) 0,30 1,4 Összesen 2,00 8,6 A vasgyártás káros hatásai Az alkalmazott hagyományos vasgyártási módszer rendkívül környezetszennyező. A hagyományos olvasztás során a vasércet koksszal keverik, ami reakcióba lépve a vassal széndioxidot és szénmonoxidot termel. Egy tonna nyersvas előállításánál egy tonna szén-dioxid képződik. Nem tüzeléses módszer, az elektrolízis: A vasércet szilícium dioxid oldatban 1600 Celsius fokon feloldják, majd elektromos áramot vezetnek át rajta. A negatív töltésű oxigén ionok a pozitív töltésű anódhoz vándorolnak, ebben az esetben kizárólag oxigén távozik. A 10

11 pozitív töltésű ionok ennek megfelelően a negatív katódnál gyűlnek meg, ahol folyékony elemi vasra redukálódnak, amit miután leülepszik, egyszerűen kiszippantanak. Azonban ez a módszer is számos problémát rejt magában. Nagyon nagy az elektromos teljesítmény igénye, tonnánként megközelítőleg 2000 kwh, így az eljárás ipari alkalmazása még fejlesztésre szorul. 3. Táblázat. A Bayer-eljárás 1 t timföldre eső anyag és energiaigénye a magyar timföldgyárakban Száraz bauxit 2,33 t Friss marónátron 150 kg Nagynyomású gőz 1,4 t Kisnyomású gőz 1,3 t Fűtőolaj (kalcináláshoz) 95 kg Villamos energia 320 kwh Elsődleges hőenergia 15,4 GJ 5.3. A fémek feldolgozásának kémiai alapjai A fémek redukáló sora K, Ca, Na, Mg, Cr, Al, Zn, Fe, Cu, Hg, Ag, Pt, Au Az alumínium előállítás kémiája: 13. ábra. Alumínium előállítás kémiai folyamatai 11

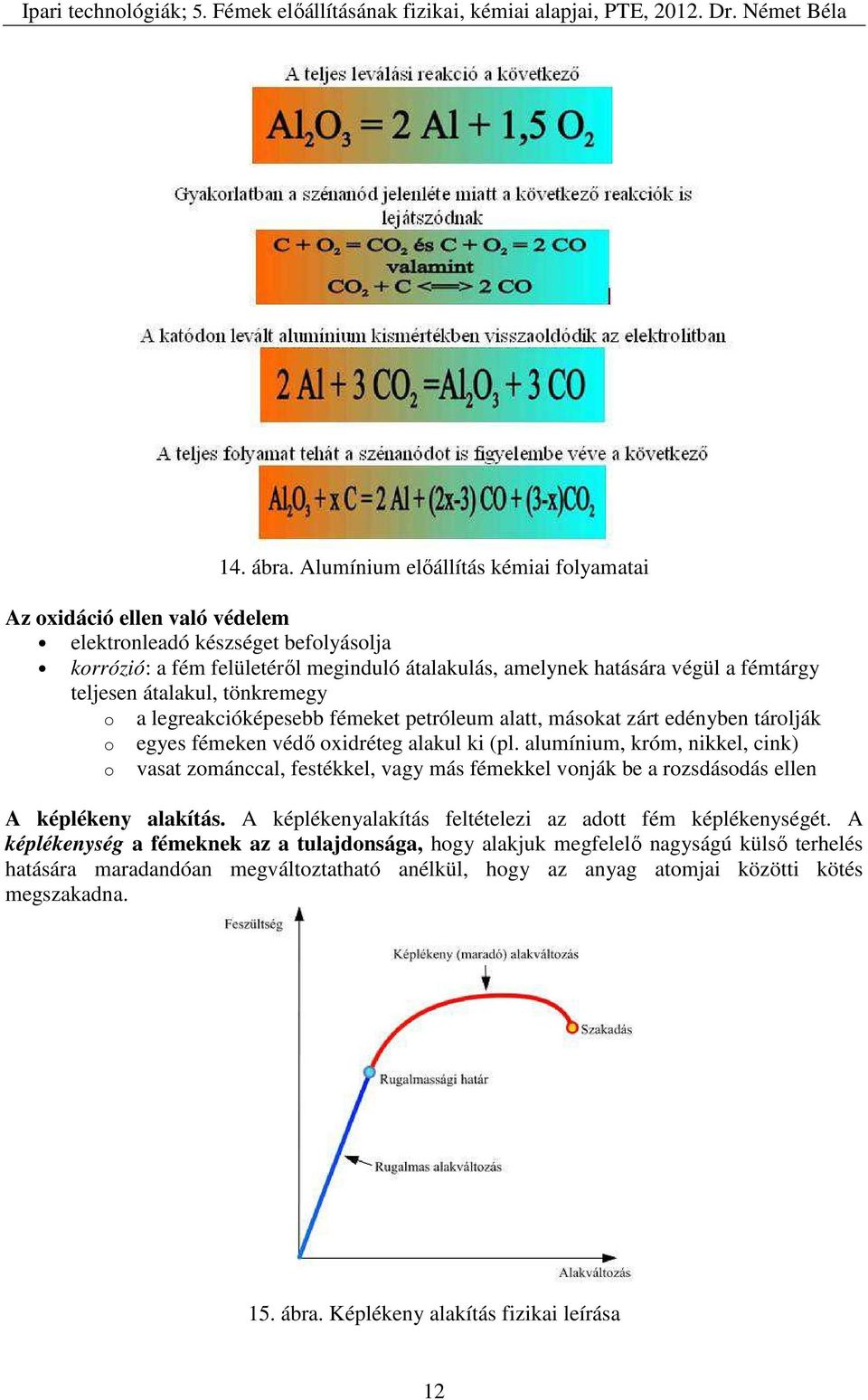

12 14. ábra. Alumínium előállítás kémiai folyamatai Az oxidáció ellen való védelem elektronleadó készséget befolyásolja korrózió: a fém felületéről meginduló átalakulás, amelynek hatására végül a fémtárgy teljesen átalakul, tönkremegy o a legreakcióképesebb fémeket petróleum alatt, másokat zárt edényben tárolják o egyes fémeken védő oxidréteg alakul ki (pl. alumínium, króm, nikkel, cink) o vasat zománccal, festékkel, vagy más fémekkel vonják be a rozsdásodás ellen A képlékeny alakítás. A képlékenyalakítás feltételezi az adott fém képlékenységét. A képlékenység a fémeknek az a tulajdonsága, hogy alakjuk megfelelő nagyságú külső terhelés hatására maradandóan megváltoztatható anélkül, hogy az anyag atomjai közötti kötés megszakadna. 15. ábra. Képlékeny alakítás fizikai leírása 12

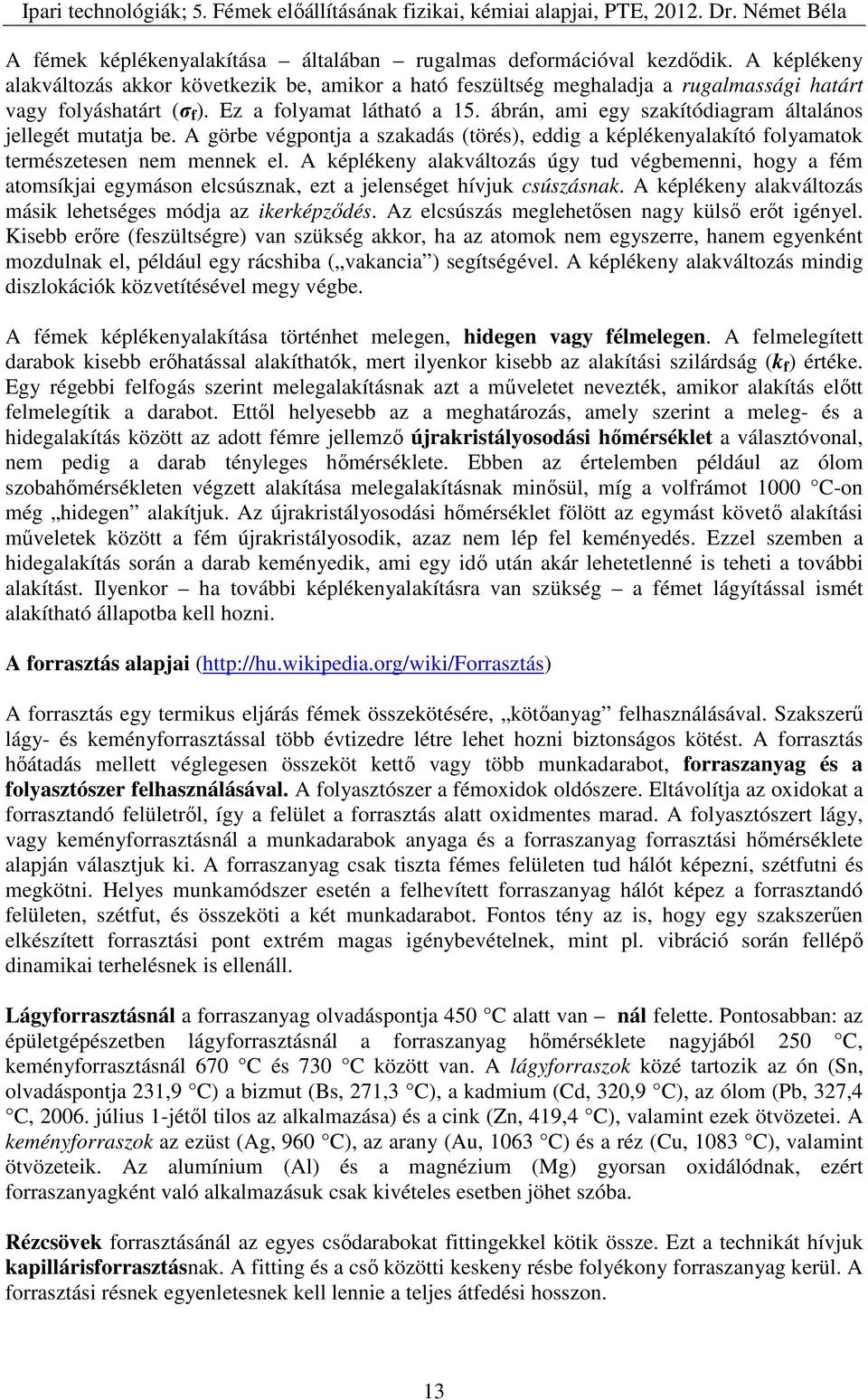

13 A fémek képlékenyalakítása általában rugalmas deformációval kezdődik. A képlékeny alakváltozás akkor következik be, amikor a ható feszültség meghaladja a rugalmassági határt vagy folyáshatárt (σ f ). Ez a folyamat látható a 15. ábrán, ami egy szakítódiagram általános jellegét mutatja be. A görbe végpontja a szakadás (törés), eddig a képlékenyalakító folyamatok természetesen nem mennek el. A képlékeny alakváltozás úgy tud végbemenni, hogy a fém atomsíkjai egymáson elcsúsznak, ezt a jelenséget hívjuk csúszásnak. A képlékeny alakváltozás másik lehetséges módja az ikerképződés. Az elcsúszás meglehetősen nagy külső erőt igényel. Kisebb erőre (feszültségre) van szükség akkor, ha az atomok nem egyszerre, hanem egyenként mozdulnak el, például egy rácshiba ( vakancia ) segítségével. A képlékeny alakváltozás mindig diszlokációk közvetítésével megy végbe. A fémek képlékenyalakítása történhet melegen, hidegen vagy félmelegen. A felmelegített darabok kisebb erőhatással alakíthatók, mert ilyenkor kisebb az alakítási szilárdság (k f ) értéke. Egy régebbi felfogás szerint melegalakításnak azt a műveletet nevezték, amikor alakítás előtt felmelegítik a darabot. Ettől helyesebb az a meghatározás, amely szerint a meleg- és a hidegalakítás között az adott fémre jellemző újrakristályosodási hőmérséklet a választóvonal, nem pedig a darab tényleges hőmérséklete. Ebben az értelemben például az ólom szobahőmérsékleten végzett alakítása melegalakításnak minősül, míg a volfrámot 1000 C-on még hidegen alakítjuk. Az újrakristályosodási hőmérséklet fölött az egymást követő alakítási műveletek között a fém újrakristályosodik, azaz nem lép fel keményedés. Ezzel szemben a hidegalakítás során a darab keményedik, ami egy idő után akár lehetetlenné is teheti a további alakítást. Ilyenkor ha további képlékenyalakításra van szükség a fémet lágyítással ismét alakítható állapotba kell hozni. A forrasztás alapjai ( A forrasztás egy termikus eljárás fémek összekötésére, kötőanyag felhasználásával. Szakszerű lágy- és keményforrasztással több évtizedre létre lehet hozni biztonságos kötést. A forrasztás hőátadás mellett véglegesen összeköt kettő vagy több munkadarabot, forraszanyag és a folyasztószer felhasználásával. A folyasztószer a fémoxidok oldószere. Eltávolítja az oxidokat a forrasztandó felületről, így a felület a forrasztás alatt oxidmentes marad. A folyasztószert lágy, vagy keményforrasztásnál a munkadarabok anyaga és a forraszanyag forrasztási hőmérséklete alapján választjuk ki. A forraszanyag csak tiszta fémes felületen tud hálót képezni, szétfutni és megkötni. Helyes munkamódszer esetén a felhevített forraszanyag hálót képez a forrasztandó felületen, szétfut, és összeköti a két munkadarabot. Fontos tény az is, hogy egy szakszerűen elkészített forrasztási pont extrém magas igénybevételnek, mint pl. vibráció során fellépő dinamikai terhelésnek is ellenáll. Lágyforrasztásnál a forraszanyag olvadáspontja 450 C alatt van nál felette. Pontosabban: az épületgépészetben lágyforrasztásnál a forraszanyag hőmérséklete nagyjából 250 C, keményforrasztásnál 670 C és 730 C között van. A lágyforraszok közé tartozik az ón (Sn, olvadáspontja 231,9 C) a bizmut (Bs, 271,3 C), a kadmium (Cd, 320,9 C), az ólom (Pb, 327,4 C, július 1-jétől tilos az alkalmazása) és a cink (Zn, 419,4 C), valamint ezek ötvözetei. A keményforraszok az ezüst (Ag, 960 C), az arany (Au, 1063 C) és a réz (Cu, 1083 C), valamint ötvözeteik. Az alumínium (Al) és a magnézium (Mg) gyorsan oxidálódnak, ezért forraszanyagként való alkalmazásuk csak kivételes esetben jöhet szóba. Rézcsövek forrasztásánál az egyes csődarabokat fittingekkel kötik össze. Ezt a technikát hívjuk kapillárisforrasztásnak. A fitting és a cső közötti keskeny résbe folyékony forraszanyag kerül. A forrasztási résnek egyenletesnek kell lennie a teljes átfedési hosszon. 13

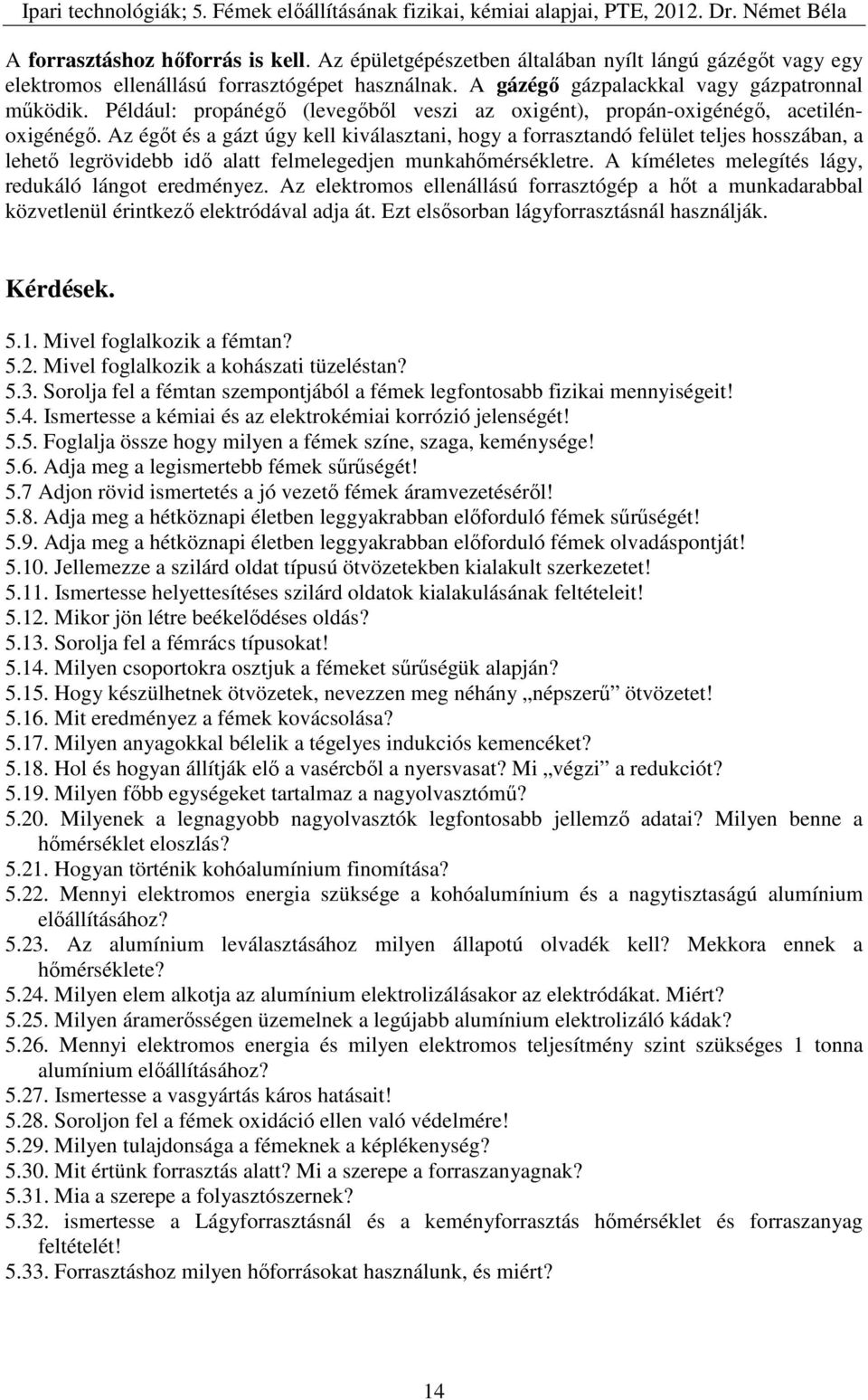

14 A forrasztáshoz hőforrás is kell. Az épületgépészetben általában nyílt lángú gázégőt vagy egy elektromos ellenállású forrasztógépet használnak. A gázégő gázpalackkal vagy gázpatronnal működik. Például: propánégő (levegőből veszi az oxigént), propán-oxigénégő, acetilénoxigénégő. Az égőt és a gázt úgy kell kiválasztani, hogy a forrasztandó felület teljes hosszában, a lehető legrövidebb idő alatt felmelegedjen munkahőmérsékletre. A kíméletes melegítés lágy, redukáló lángot eredményez. Az elektromos ellenállású forrasztógép a hőt a munkadarabbal közvetlenül érintkező elektródával adja át. Ezt elsősorban lágyforrasztásnál használják. Kérdések Mivel foglalkozik a fémtan? 5.2. Mivel foglalkozik a kohászati tüzeléstan? 5.3. Sorolja fel a fémtan szempontjából a fémek legfontosabb fizikai mennyiségeit! 5.4. Ismertesse a kémiai és az elektrokémiai korrózió jelenségét! 5.5. Foglalja össze hogy milyen a fémek színe, szaga, keménysége! 5.6. Adja meg a legismertebb fémek sűrűségét! 5.7 Adjon rövid ismertetés a jó vezető fémek áramvezetéséről! 5.8. Adja meg a hétköznapi életben leggyakrabban előforduló fémek sűrűségét! 5.9. Adja meg a hétköznapi életben leggyakrabban előforduló fémek olvadáspontját! Jellemezze a szilárd oldat típusú ötvözetekben kialakult szerkezetet! Ismertesse helyettesítéses szilárd oldatok kialakulásának feltételeit! Mikor jön létre beékelődéses oldás? Sorolja fel a fémrács típusokat! Milyen csoportokra osztjuk a fémeket sűrűségük alapján? Hogy készülhetnek ötvözetek, nevezzen meg néhány népszerű ötvözetet! Mit eredményez a fémek kovácsolása? Milyen anyagokkal bélelik a tégelyes indukciós kemencéket? Hol és hogyan állítják elő a vasércből a nyersvasat? Mi végzi a redukciót? Milyen főbb egységeket tartalmaz a nagyolvasztómű? Milyenek a legnagyobb nagyolvasztók legfontosabb jellemző adatai? Milyen benne a hőmérséklet eloszlás? Hogyan történik kohóalumínium finomítása? Mennyi elektromos energia szüksége a kohóalumínium és a nagytisztaságú alumínium előállításához? Az alumínium leválasztásához milyen állapotú olvadék kell? Mekkora ennek a hőmérséklete? Milyen elem alkotja az alumínium elektrolizálásakor az elektródákat. Miért? Milyen áramerősségen üzemelnek a legújabb alumínium elektrolizáló kádak? Mennyi elektromos energia és milyen elektromos teljesítmény szint szükséges 1 tonna alumínium előállításához? Ismertesse a vasgyártás káros hatásait! Soroljon fel a fémek oxidáció ellen való védelmére! Milyen tulajdonsága a fémeknek a képlékenység? Mit értünk forrasztás alatt? Mi a szerepe a forraszanyagnak? Mia a szerepe a folyasztószernek? ismertesse a Lágyforrasztásnál és a keményforrasztás hőmérséklet és forraszanyag feltételét! Forrasztáshoz milyen hőforrásokat használunk, és miért? 14
