ANEJO Nº 01. ANTECEDENTES

Átírás

1 ANEJO Nº 01. ANTECEDENTES

2 ÍNDICE 1. OBJETO ORDEN DE REDACCIÓN ANTECEDENTES TÉCNICOS... 3

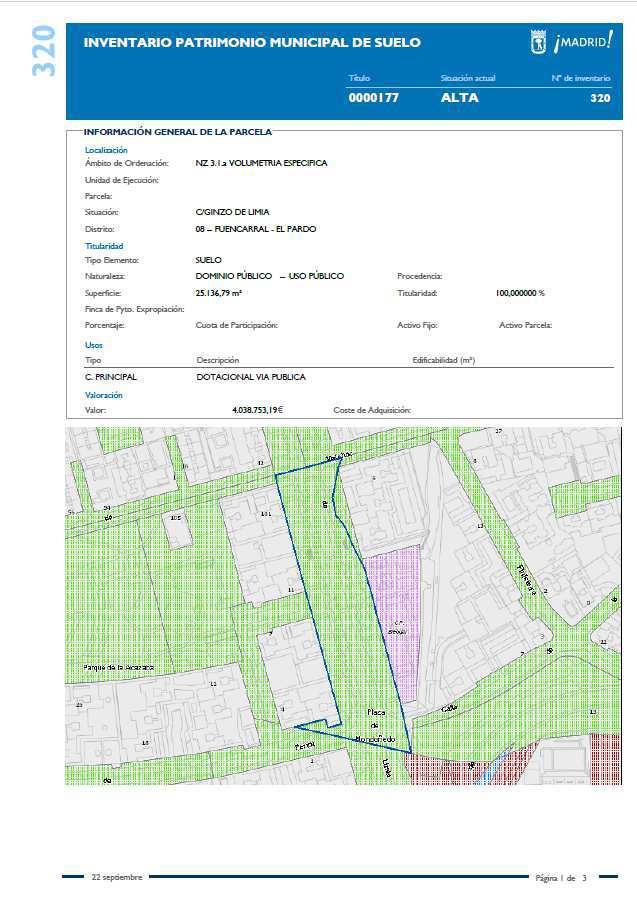

3 1. OBJETO Es objeto del presente Anejo describir la documentación que ha servido de base para el diseño del presente Proyecto. 2. ORDEN DE REDACCIÖN. El promotor de este trabajo es el Excelentísimo Ayuntamiento de Madrid a través de la Dirección General de Gestión del Agua y Zonas Verdes.. 3. ANTECEDENTES TÉCNICOS Se han tenido en cuenta los siguientes documentos: Inventario Patrimonio Municipal de Suelo. Plan General de Ordenación Urbana de Madrid (PGOUM). Se acompañan al presente anejo, la información relativa al Sector que se obtiene de la información municipal (planos de gestión y ordenación, y ficha inventario).

4

5

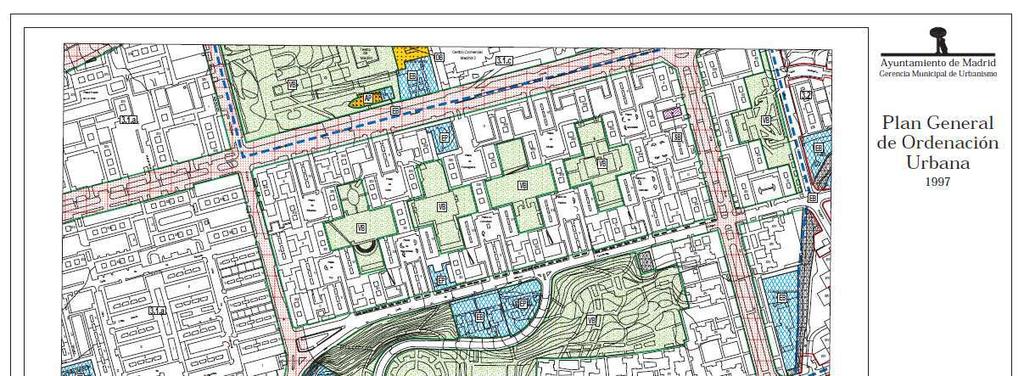

6

7 ANEJO 1 PROGRAMA DE TRABAJOS

8

9 DISTRITO FUENCARRAL EL PARDO Remodelación de la Mediana de la Calle Ginzo de Limia ANEJO 1. PROGRAMA DE TRABAJOS FASES DE EJECUCIÓN FASES DE EJECUCIÓN CÓDIGO RESUMEN P.E.M. MES 1 MES 2 MES 3 MES 4 MES 5 GDL MEDIANA DE LA CALLE GINZO DE LIMIA S1 S2 S3 S4 S1 S2 S3 S4 S1 S2 S3 S4 S1 S2 S3 S4 S1 S2 S3 S4 C01 OBRA CIVIL ,04 C02 RED DE RIEGO ,58 C03 JARDINERIA Y PLANTACIONES ,66 C04 VELAS DE SOMBRA ,80 C05 ESTUDIO DE SEGURIDAD Y SALUD ,48 TOTAL ,56 IMPORTES FASES DE EJECUCIÓN IMPORTE MENSUAL CÓDIGO RESUMEN P.E.M. GDL MEDIANA DE LA CALLE GINZO DE LIMIA MES 1 MES 2 MES 3 MES 4 MES 5 C01 OBRA CIVIL , , , ,76 C02 RED DE RIEGO ,58 0,00 0, , , ,32 C03 JARDINERIA Y PLANTACIONES , ,33 0,00 0, , ,66 C04 VELAS DE SOMBRA ,80 0,00 0,00 0,00 0, ,80 C05 ESTUDIO DE SEGURIDAD Y SALUD , , , , , ,30 TOTAL , , , , , ,08 RESUMEN PRESUPUESTO POR FASES MES 1 MES 2 MES 3 MES 3 MES 3 PRESUPUESTO EJECUCIÓN MATERIAL , , , , , ,08 13% GASTOS GENERALES , , , , , ,14 6% BENEFICIO INDUSTRIAL , , , , , ,06 PRESUPUESTO BASE LICITACIÓN , , , , , ,28 21%IVA , , , , , ,70 MES 1 MES 2 MES 3 MES 3 MES 3 P.E. CONTRATO MENSUAL , , , , , ,98 P.E. CONTRATO ACUMULADO , , , , , ,68 Documento I. Anejo 1. Programa de trabajos 3

10

11 ANEJO 2 RED DE RIEGO

12

13 DISTRITO FUENCARRAL EL PARDO Remodelación de la Mediana de la Calle Ginzo de Limia ÍNDICE DEL ANEJO 2: RED DE RIEGO 1.- NECESIDADES DE RIEGO DISEÑO SISTEMAS DE RIEGO ELECCIÓN DE EMISORES RIEGO POR GOTEO INTERVALO Y FRECUENCIA DE RIEGO. TIEMPO DE RIEGO INTERVALO Y FRECUENCIA DE RIEGO TIEMPO DE RIEGO... 5 RIEGO POR GOTEO DISEÑO HIDRAÚLICO SECTORES DE RIEGO PÉRDIDAS DE CARGA OTROS ELEMENTOS VÁLVULAS DE COMPUERTA, VENTOSAS Y DESAGÜES RED PRIMARIA PASATUBOS Y CANALIZACIONES RED PRIMARIA Y TERCIARIA CÁLCULO DE RED HIDRÁULICA DIMENSIONAMIENTO DE RED PRIMARIA DIMENSIONAMIENTO DE RED TERCIARIA Documento I. Memoria Anejo 2: Red de riego

14

15 DISTRITO FUENCARRAL EL PARDO Remodelación de la Mediana de la Calle Ginzo de Limia 1.-NECESIDADES DE RIEGO La red de riego se va a dimensionar y diseñar de forma que en el mes más desfavorable se pueda satisfacer la demanda hídrica de las plantas. En relación a las necesidades de riego para el dimensionamiento del sistema, hay que conocer previamente el valor de las necesidades brutas de riego correspondientes al período de máxima demanda. Las necesidades brutas de riego dependerán de las necesidades netas de riego correspondientes al período de máxima demanda considerado, de la eficiencia de riego y/o de la fracción de lavado en su caso. Las necesidades hídricas de las plantas (expresadas mediante las dotaciones netas y brutas de riego) se calcularán mediante un balance entre la evapotranspiración y la precipitación que puedan utilizar de un modo efectivo a través de las siguientes expresiones: DRn = ETc e DRn DRb = siendo: DRn : dotación mensual neta de riego, en mm DRb : dotación mensual bruta de riego, en mm ETc : evapotranspiración del cultivo, en mm Pe : precipitación efectiva, en mm Er : eficiencia del sistema de riego empleado Er La evapotranspiración del cultivo (ETc) se determinará mediante la siguiente expresión, referido a la especie cultivada y su densidad, habitualmente utilizado en el cálculo de necesidades hídricas de jardines: ETc = Kec x Kd x ET0 ETc : evapotranspiración del cultivo, en mm ET0 : evapotranspiración del cultivo de referencia, en mm Kec : coeficiente de especie cultivada Kd : coeficiente de densidad Para el cálculo de la evapotranspiración del cultivo de referencia, se utiliza la metodología de Penman Monteith. Simplificadamente, para los municipios de Documento I. Memoria Anejo 2: Red de Riego 1

16 la Comunidad de Madrid, pueden adoptarse los valores de cálculo de la evapotranspiración del cultivo que se muestran en las Normas para Redes de Reutilización del Canal de Isabel II (NRRCYII-2007). El valor de ET0 para la zona de Madrid estudiada es de mm/año. Los valores a adoptar para los coeficientes de especie cultivada y de densidad serán los que se indican en las Normas NRRCYII-2007: Se adjuntan las tablas correspondientes: Densidad Alta Media Baja Kd 1,1 1,0 0,6 Tipo de planta Kec Coníferas 0,32 Frondosas 0,37 Arbustos hoja caduca 0,23 Arbustos hoja perenne 0,32 Subarbustos, vivaces y anuales 0,31 Césped 1,00 Tratamientos duros 0,14 La precipitación efectiva (Pe) se refiere a la fracción de la precipitación total utilizable para satisfacer las necesidades de agua del cultivo. Quedan por tanto excluidas de ella la infiltración profunda, la escorrentía superficial y la evaporación de la superficie del suelo. La distribución territorial de la precipitación total anual y su agregación por municipios en la Comunidad de Madrid muestran un valor de mm. A continuación se muestra, para cada categoría de especies y en el municipio de Madrid, la dotación neta anual en mm/año y la dotación mm/día del mes de máxima demanda para su utilización en dimensionamiento de redes. Dotación neta anual (mm/año) Municipio Arbustos y Árboles Césped tapizantes Madrid 237,64 182,44 886,19

17 DISTRITO FUENCARRAL EL PARDO Remodelación de la Mediana de la Calle Ginzo de Limia Dotación mes máximo consumo (mm/día) Municipio Arbustos y Árboles Césped tapizantes Madrid 2,20 1,83 6,08 Tal como hemos indicado anteriormente, las necesidades brutas de riego dependerán de las necesidades netas de riego correspondientes al período de máxima demanda considerando y de la eficiencia de riego. DRb = DRn Para la máxima eficiencia del sistema de riego (Er) se adoptarán los valores indicados en la Tabla: Er Sistema Aspersión y difusión Goteo Eficiencia 0,75 0,90 De esta forma, las necesidades brutas de riego son las siguientes: Dotación bruta (mm/día) Municipio Arbustos y Árboles Césped tapizantes Madrid 2,44 2,03 8,10 2.-DISEÑO SISTEMAS DE RIEGO. Los sistemas de riego considerados son el riego localizado. En el riego por goteo (empleado principalmente para el riego de árboles, arbustos y tapizantes) el agua circula por la red de tuberías de la instalación, desde el cabezal hasta llegar a los goteros autocompensantes, que aplican 2,3 l/h y trabajan a presiones próximas comprendidas entre 0,5 y 3,5 kg/cm 2. Documento I. Memoria Anejo 2: Red de Riego 3

18 2.1.-ELECCIÓN DE EMISORES RIEGO POR GOTEO En los sistemas de riego por goteo el agua se aporta solo a parte del suelo, la más próxima a las raíces por lo que, previamente a cualquier otra cuestión, se debe establecer un mínimo volumen de suelo a humedecer. En la práctica el concepto de porcentaje de suelo mojado se sustituye por el de porcentaje de superficie mojada. El área mojada por cada gotero dependerá de numerosos factores como la textura, la estratificación del suelo, el caudal del gotero y el tiempo de riego. Esta dependencia de muchos factores es lo que lo hace difícil de determinar. En nuestro caso se determinará a partir del área mojada por un gotero. Se instalará tubería de polietileno de baja densidad (PEBD) de 16 mm. de diámetro, con goteros integrados autocompensantes, cada 50 cm. La separación entre líneas de goteo será de 50 cm. Esto nos establece unas densidades de 4 goteros por metro cuadrado, lo que corresponde a 9,2 mm/h de pluviometría de los sectores. o El riego de los macizos se llevará a cabo mediante la instalación de una malla regular que cubra la totalidad de la superficie a regar. La parrilla está formada por tuberías de goteo, con una separación de 50 cm. entre las líneas, independiente de la densidad de plantación. Cada tubería de goteo deberá llevar sus piquetas de anclaje correspondiente, a razón de una cada 3 metros lineales de tubería, para asegurar la regularidad de la malla. o El riego para el nuevo arbolado plantado, tanto si está dentro de un sector de arbusto como un sector independiente, será de un anillo de goteo para cada árbol, compuesto por 3 m.l. de tubería de goteo con separación entre goteros de 50 cm, lo que hace un aporte de 6 goteros por árbol y una pluviometría de 13,8 l/h para cada árbol. Cada malla de goteo, irá conectada a un conjunto de collarines con salida de 1/2 siguiendo la siguiente relación de 1 collarín por cada 40 m2 de superficie de riego.

19 DISTRITO FUENCARRAL EL PARDO Remodelación de la Mediana de la Calle Ginzo de Limia 2.2.-INTERVALO Y FRECUENCIA DE RIEGO. TIEMPO DE RIEGO INTERVALO Y FRECUENCIA DE RIEGO El intervalo es el tiempo transcurrido entre un riego y el siguiente. La frecuencia es el número de riegos efectuados en una unidad de tiempo. A menor intervalo entre riegos, mayor frecuencia de riego. El intervalo máximo entre riegos es aquel que una vez superado, hace que la planta vea afectada su calidad ornamental al no poder absorber el agua necesaria para garantizarla TIEMPO DE RIEGO El tiempo de riego es aquel durante el cual se necesita aplicar el agua de riego para que puedan satisfacerse las necesidades de las plantas. El tiempo de riego será mayor cuanto mayor sean las necesidades brutas y menor cuanto mayor sea el caudal suministrado por los goteros o por los aspersores, según el sistema de riego utilizado. El tiempo de riego correspondiente al período de máxima demanda es el utilizado para el diseño de la instalación. El tiempo de riego, correspondiente al período de máxima demanda, se obtiene dividiendo las necesidades brutas en el período de máxima demanda por la precipitación media del sistema. La duración, en horas, de cada uno de los riegos que se realicen en el período de máxima demanda se calcula dividiendo el tiempo de riego, antes calculado, por el número de riegos en ese período, que dependerá de la frecuencia de riegos. De todo lo anteriormente expuesto se puede concluir que para cubrir la necesidad en los meses de julio y agosto los tiempos de riego son: Tr = DRb P Donde: Tr: Tiempo de riego DRb: dotación bruta de riego P :precipitación sistema Documento I. Memoria Anejo 2: Red de Riego 5

20 RIEGO POR GOTEO Tr= 2,03 (mm/día) / 9,2 (mm/h) = 0, 22 horas/día = 14 min/día en malla de 50x50 con goteros de 2,3 l/h Para el riego por goteo se recomienda triplicar el tiempo de riego, pero regar una vez cada 3 días DISEÑO HIDRAÚLICO El diseño hidráulico de una red de riego consiste en el cálculo de las dimensiones de sus distintos componentes, de manera que puedan satisfacer las necesidades hídricas de las plantas. El criterio final para seleccionar el diámetro de las tuberías es que los emisores trabajen en condiciones de presión y caudal adecuado. El diseño hidráulico del riego tendrá en cuenta las pérdidas de carga que se producen en las tuberías. Estas pérdidas serán mayores cuanto menor sea el diámetro de la tubería, y se estimarán mediante tablas o ábacos. Otra cuestión importante es la velocidad máxima del agua en el interior de las tuberías, que se establece en valores próximos a 1,2 m/s. Por último, se ha de tener en cuenta la presión de entrada en los emisores, que están diseñados para trabajar dentro de un intervalo de presiones que debe ser facilitado por el fabricante. Para ello, se podrá regular la presión a la salida del sector a través de los reguladores de presión instalados en las electroválvulas. Este intervalo de presiones es mucho más amplio en el caso de los emisores autocompensantes, en los que las variaciones de caudal con la presión deben ser prácticamente inapreciables SECTORES DE RIEGO Se denomina sector de riego a aquella superficie regada por un conjunto homogéneo de emisores a través de una electroválvulas de forma simultánea. El número de sectores de riego debe ser el mínimo posible ya que la independencia de cada sector implica la colocación de elementos de control (válvulas, cableado, etc.) en la cabecera de cada uno. Nº de sectores = caudal demandado / caudal disponible

21 DISTRITO FUENCARRAL EL PARDO Remodelación de la Mediana de la Calle Ginzo de Limia Para determinar el número de sectores de riego de aspersión se calculará el caudal de los distintos emisores en las dos zonas de riego. Se debe tener la precaución de no sobrepasar el caudal que es capaz de transportar la tubería existente con la apertura de las estaciones de riego. Para que esto no suceda, se facilita la siguiente tabla, en la que refleja el caudal que puede conducir la tubería secundaria de polietileno, que lleva acoplados los aspersores, sin sobrepasar la velocidad recomendada de 1,2 m/s (presión: 3,5 bar). DIÁMETRO NOMINAL (mm.) Q(l/s) (m3/h) V(m/s) PE100 DN 50 PN6 1,67 6,02 1 PE100 DN 32 PN6 0,69 2,47 1 PE100 DN 25 PN6 0,42 1,51 1 El número de sectores mínimo, necesario para el perfecto funcionamiento del riego, dependerá de la tubería secundaria proyectada, que en nuestro caso tendrá diámetros exteriores de 25, 32, 50 mm PÉRDIDAS DE CARGA La pérdida de carga en tuberías de riego suele calcularse mediante la siguiente expresión: P.C. = P.C. cada 100 m de tubería x longitud de la tubería / 100 El dato de pérdida de carga por cada 100 metros de tubería (J) está tabulado para cada tipo de tubería, y es función del material de fabricación, de la presión, del diámetro y del caudal circulante. El cálculo de las tuberías se realizará para el sector más alejado de la toma, y utilizaremos tablas y ábacos correspondientes a las tuberías de polietileno. Las pérdidas de carga por cada 100 m. de longitud en m.c.a. al caudal máximo que puede circular por cada tubería y a velocidad de 1,5 m/sg son las siguientes. Documento I. Memoria Anejo 2: Red de Riego 7

22 PÉRDIDAS DE CARGA TUBERÍAS PE PN10 DIÁMETRO NOMINAL (mm.) V(m/s) PÉRDIDA DE CARGA (m.c.a./100 m.) PE100 DN 50 PN6 1 4,3 PE100 DN 32 PN6 1 7,6 PE100 DN 25 PN6 1 10,2 Además de las pérdidas de carga que se producen en las tuberías, deben contabilizarse las pérdidas de carga que se producen en los elementos singulares y en las piezas especiales. Por lo general, a falta de datos específicos, se suele simplificar el cálculo de esta cantidad, asignándole un 15 % del total de las pérdidas calculadas para la red de tuberías OTROS ELEMENTOS VÁLVULAS DE COMPUERTA, VENTOSAS Y DESAGÜES RED PRIMARIA Para la red primaria de riego, y para poder aislar cada tramo individualmente, se instalarán válvulas de compuerta de asiento elástico, desde la acometida hacia el punto alto y la otra hacia el punto bajo, en su arqueta correspondiente. Así podrá aislarse la red primaria en cada sub ramal. En cada tramo que alimenta la válvula de compuerta, se instalará además dentro de arqueta una ventosa trifuncional de 1 en el punto más alto del tramo y en el punto final. En el punto más bajo de cada tramo se instalará además un desagüe, con una válvula de compuerta de PASATUBOS Y CANALIZACIONES RED PRIMARIA Y TERCIARIA Paralelo a la red primaria, se instalará además un tubo de PVC flexible para canalizaciones, de diámetro 36 mm, que servirá para la canalización posterior del cableado de comunicación de los automatismos de riego. Este cable entrará en cada arqueta de valvulería, y llevará una guía para paso del cable. En las zonas en las que la tubería discurra por debajo de pavimento o de asfalto, se instalará un pasatubo de polietileno corrugado de diámetro 110 mm, para evitar que en caso de avería futura sea necesario levantar el pavimento o el asfalto, para cambiar la tubería.

23 DISTRITO FUENCARRAL EL PARDO Remodelación de la Mediana de la Calle Ginzo de Limia 3.-CÁLCULO DE RED HIDRÁULICA DIMENSIONAMIENTO DE RED PRIMARIA La red primaria de riego, únicamente se va a instalar en la mediana para dar alimentación a todos los nuevos sectores de plantaciones, así como a las tres jardineras situadas en la acera oeste en el encuentro con la avenida de Monforte de Lemos. La superficie de actuación verde es de 0.17 Ha, y para estimar el diámetro de la acometida se tienen en cuenta los siguientes parámetros. Superficie arbustiva: m2 (2.03 mm/dia) Tiempo de riego máximo 8 horas Tiempo de riego para cálculo 6 horas Consumo diario (1.700 * 2.03) = 3.5 m3/día Caudal punta sector mayor (mismo diámetro que acometida) 6.07 m3/h DIÁMETRO PRINCIPAL RED PRIMARIA: D-50 Por lo tanto, se proyectará una red de riego con un diámetro principal de la acometida de 50 mm. La tubería de alimentación será en diámetro 50 mm, fabricada en PE100 y PN10. Se trazará un sistema lineal de riego, hacia arriba y abajo en cota de la acometida al CYII, que permite la alimentación de todas las arquetas de electroválvulas. Para el cálculo de las pérdidas de carga de la red primaria, se aplicará el siguiente método: METODO DE HAZEN WILLIAMS El método de Hazen-Williams es válido solamente para el agua que fluye en las temperaturas ordinarias (5 ºC - 25 ºC). La fórmula es sencilla y su cálculo es simple debido a que el coeficiente de rugosidad "C" no es función de la Documento I. Memoria Anejo 2: Red de Riego 9

24 velocidad ni del diámetro de la tubería. Es útil en el cálculo de pérdidas de carga en tuberías para redes de distribución de diversos materiales. hf = 10,67 Q. C, L D, Q: Caudal en m3/sg C: C de Hazen, con valor 150 PVC, 140 para PE D: Diámetro interior en m L longitud del tramo de tubería en m Hf viene expresado en m.c.a. PERDIDA DE CARGA CAUDAL DIÁMETRO LONGITUD RAMAL m.c.a. m3/h mm m RAMAL 1 6, RAMAL 2 13, Se han calculado las pérdidas de carga para los dos ramales principales que discurren desde la acometida al sur y al norte. Cómo se observa, las pérdidas de carga en dichos ramales no superan los 14 m.c.a., es decir, 1,4 bares, a donde que habría que añadir los 2 metros de diferencia de cota ascendente en el ramal que sube (1), 20 metros descendentes en el ramal que baja (2). Por ello, las máximas pérdidas de carga serán de 8,45 m.c.a. en el caso más desfavorable del ramal ascendente, y 13,76 m.c.a. en el caso más desfavorable en el ramal que baja DIMENSIONAMIENTO DE RED TERCIARIA Para el dimensionamiento de la red terciaria, esto es, la red de alimentación de los sectores de riego, se tiene en cuenta los caudales de los diferentes sectores, y en base a esto, se establece un diámetro tanto de la electroválvula como de las tuberías de alimentación de los sectores. No se tiene en cuenta dentro de cada sector la diferencia de cota, ya que para cada sector, se considera que la misma no es factor limitante para un problema en el funcionamiento del sistema.

25 DISTRITO FUENCARRAL EL PARDO Remodelación de la Mediana de la Calle Ginzo de Limia Para el cálculo de las pérdidas de carga de cada sector, se aplica el Método de Reynolds, según la siguiente fórmula: = ( º ) Siendo L, la longitud en metros J, la pérdida de carga unitaria en m/m Si < Re < , J = 5,37 x 10-4 x (d-1.24 x u+1.76) Si < Re < , J = 5,79 x 10-4 x (d-1.20 x u+1.80) Siendo d el diámetro en metros U la velocidad en m/sg Para el cálculo de las pérdidas de carga en singularidades, se ha aplicado un valor del 15% de las pérdidas de carga en tuberías. Para cada sector de riego, que viene reflejado en los planos, se han obtenido los siguientes resultados. DATOS GENERALES SDR 21 Caudal gotero integrado (l/h): 2,3 Separación entre líneas (cm): 50 Separación entre goteros (cm): 50 Velocidad máxima(m/sg): 1,2 Viscosidad cinemática 1,30E-06 SECTORES ARBUSTO S CAUDA L DIÁMETRO COMERCIA L EV MAX H*1,25 INFORMACIÓ N ARQUETA Nº sector M2 m3/h mm pulgada bar m/sg RRGDL A , /2 0,17 0,88 RRGDL B , ,20 0,83 RRGDL C , /2 0,20 0,96 RRGDL D , /4 0,13 0,54 RRGDL E , /2 0,25 1,10 RRGDL F , /2 0,19 1,10 RRGDL G , /4 0,00 1,08 V REAL Documento I. Memoria Anejo 2: Red de Riego 11

26

27 ANEJO 3 JARDINERÍA Y PLANTACIONES

28

29 DISTRITO FUENCARRAL EL PARDO Remodelación de la Mediana de la Calle Ginzo de Limia ÍNDICE DEL ANEJO 3: JARDINERÍA Y PLANTACIONES 1. CRITERIOS DE DISEÑO DE ZONAS VERDES EXCAVACIÓN Y APORTES DE TIERRA VEGETAL ACOLCHADOS Y GRAVAS ESPECIES UTILIZADAS. DISEÑO POR ESPECIES ESPECIES ARBÓREAS ESPECIES ARBUSTIVAS EMPLEADAS DETRÁS DEL MURO BANCO EMPLEADAS EN ZONAS DELANTERAS APEO Y ENMACETADO FICHAS DE ARBOLADO ARBOLADO QUE SE ELIMINA ARBOLADO QUE SE TRASPLANTA...22 Documento I. Memoria Anejo 3: Jardinería y plantaciones

30

31 DISTRITO FUENCARRAL EL PARDO Remodelación de la Mediana de la Calle Ginzo de Limia 1. CRITERIOS DE DISEÑO DE ZONAS VERDES Para el diseño y elección de especies se han tenido en cuenta criterios de sostenibilidad y adaptación de las especies planteadas. Para ello, se utilizan en la mayoría de los casos especies de bajas necesidades hídricas, adaptadas a las condiciones climáticas de Madrid, y con unas densidades de plantación que garanticen el perfecto desarrollo de las mimas una vez establecido. En el caso de la mediana, se mantienen el arbolado existente que presenta buena calidad. Se apea el arbolado con mala calidad agronómica o estructural. Se trasplantan las especies frondosas de bajo porte (principalmente liquidámbar y sorbus aucuparia), que se enmacetarán y se trasladarán a vivero municipal. Será muy importante la época de trasplante de los mismos, que deberá realizarse con la savia parada, desde finales de otoño hasta inicios de la primavera. También se eliminarán las especies arbustivas existentes, plantadas como individuales y no en grupos de plantación. El resto de las plantaciones serán nuevas especies arbustivas con dos presentaciones de tamaño. Las altas que irán situadas detrás de los muros banco, y especies más tapizantes o de bajo porte, en el lado contrario al muro. Se jugará con el color de la especie elegida, el porte, el color de floración y la época de la misma, asegurando que durante nueve meses al año existirá alguna zona con flor. 2. EXCAVACIÓN Y APORTES DE TIERRA VEGETAL Para todas las zonas de nueva plantación, se hace necesario la mejora del suelo existente, que tras unas catas realizadas se observa que es un suelo que tiene materia orgánica suficiente para el desarrollo de las especies. Estructuralmente presenta una altísima compactación del suelo, para lo cual se realizarán varios pases cruzados con fresadora a 15 cm. Será en los hoyos de plantación donde se aportarán abonos de liberación lenta y mantillo, para mejorar el propio hoyo. Se presupuesta en proyecto una retirada de tierra vegetal en los primeros 10 cm, si por cotas así se requiriese, no siendo necesaria dicha excavación si asi se requiriese por parte de la dirección facultativa. Las tierras procedentes de la excavación se retirarán y serán llevadas a vertedero autorizado. Los árboles ejemplares existentes, se protegerán al menos dos metros cuadrados de perímetro del mismo, para no dañar las raíces de dichos árboles, mientras se realiza la excavación y evitar posibles problemas de rotura de raíces principales, lo que podría Documento I. Memoria Anejo 3: Jardinería y plantaciones 1

32 debilitar enormemente su estructura. Estas zonas debajo del arbolado llevarán un acabado de acolchado y no de plantación. Para la plantación de las especies arbustivas, se realizará un hoyo de 30x30x30 cm o de 40x40x40 cm, en función de la presentación del mismo. Para el arbolado, el hoyo de plantación será de 60 x 60 x 60 cm. Este hoyo de plantación se rellenará con una mezcla seleccionada de tierra vegetal con arena y mantillo, además de un abono abono de liberación lenta. Los hoyos de plantación de las especies arbustivas se rellenarán con mantillo y abono de liberación lenta. 3. ACOLCHADOS Y GRAVAS A nivel ornamental, se plantea un tipo de acolchado, únicamente debajo del arbolado ya existente y debajo del nuevo arbolado. Lateralmente, se instalarán unas pletinas de 10 cm de altura, enterradas 5 cm. y sujetas con redondos de acero, para contener la corteza de pino. 4. ESPECIES UTILIZADAS. DISEÑO POR ESPECIES El diseño de las zonas verdes se ha realizado teniendo en cuentas varios criterios. 1. La zonas detrás del muro banco serán especies arbustivas que alcancen un porte de entre dos y tres metros de altura, empleando especies perennes, y que aporten tres colores fundamentales. Los tonos rojos, azules, y verde lima amarillento. Los dos tramos de mediana justo en la mitad, que no llevan muro, se plantarán con Madroños, creando un porte arbustivo diferencial del resto del paseo. 2. En las zonas contrarias al muro, las plantaciones serán especies de bajo porte hasta cm, justo delante de las plazas. En los encuentros con los pasos de peatones, y durante el paseo hasta las plazas desde los pasos de peatones, estas especies serán de un porte más alto, de entre 60 y 150 cm, para enmarcar el camino. En este caso, también se utilizan combinaciones de plantas que aporten tres colores principalmente. Los rojos, azules/blancos y amarillos. Ello lo conseguiremos bien con el color de la hoja o con el color de la flor. 3. Las especies delante del muro, están, por cada uno de los paseos, combinadas de modo que se mantenga la tonalidad elegida. Así, delante de

33 DISTRITO FUENCARRAL EL PARDO Remodelación de la Mediana de la Calle Ginzo de Limia arbusto alto del muro rojo, irán especies de tono rojo. Azul con azul, y amarillo con amarillo. Cada grupo además está diseñado para que haya flor al menos 9 meses al año, combinándose las especies y alternando la época de floración. 4. Se ha diseñado siempre teniendo en cuenta la creación de grandes manchas de color o de flor, más que un conjunto de muchas especies en una pequeña superficie. 5. Las zonas debajo de arbolado existente, irán con un acabado en corteza de pino grande o restos de poda triturados Especies arbóreas Acer freemani Autumn Blaze Documento I. Memoria Anejo 3: Jardinería y plantaciones 3

34 4.2. Especies arbustivas Empleadas detrás del muro banco. Eleagnus ebbingei Photinia x fraseri Red Robin Prunus Laurocerassus rotundifolia Arbutus Unedo

35 DISTRITO FUENCARRAL EL PARDO Remodelación de la Mediana de la Calle Ginzo de Limia Empleadas en zonas delanteras. ESPECIES ARBUSTIVAS TONOS BLANCOS Acanthus mollis Agapanthus africanus flor blanca Viburnum Opulus Cerastium tomentosum Documento I. Memoria Anejo 3: Jardinería y plantaciones 5

36 ESPECIES ARBUSTIVAS TONOS AZULES Ceanothus griseus horiz. Yankee Point Agapanthus africanus flor azul Cerastium tomentosum

37 DISTRITO FUENCARRAL EL PARDO Remodelación de la Mediana de la Calle Ginzo de Limia ESPECIES ARBUSTIVAS TONOS ROJOS Salvia Jamensis James Compton Kniphofia uvaria Nobilis Grevillea juniperina Cotinus coggygria Royal Purple Documento I. Memoria Anejo 3: Jardinería y plantaciones 7

38 5. APEO Y ENMACETADO En el siguiente punto, aparecen las fichas de arbolado de las especies arbóreas que se van a eliminar y las que se van a trasplantar. Las especies a eliminar, deberá realizarse primeramente una poda con motosierra en altura, para ir rebajando la estructura hasta una altura en la que pueda eliminarse la planta y el tocón que quede debajo de él. El destoconado será parte del trabajo de apeo. Dichos restos de poda se trocearán a un tamaño suficiente para introducir en un contenedor, y serán retirados a vertedero autorizado. La numeración que presenta el arbolado hace referencia a los planos de jardinería existente. Las especies que se van a trasplantar, son especies caducas y de pequeño porte, que ofrecen garantías de supervivencia si las labores se realizan adecuadamente. Para ello, la extracción de la planta con el cepellón debe hacerse con maquinaria específica para realizar este tipo de trabajos. Dicha planta, que se sacará con un cepellón adecuado a su porte (60x60x60), deberá inmediatamente cubrirse con tela arpillera, para evitar excesos de calor o de traspiración, y se acondicionará el sistema radicular con un oficial de poda especializado. Dicha planta, se trasladará en un camión protegido de la insolación directa al vivero municipal correspondiente, donde se realizarán las labores de enmacetado, que consistirá en introducir dicho cepellón en un contenedor de volumen adecuado ( Litros), con un sustrato a base de tierra vegetal (40%), arena (40%) y turba negra (20%), y se colacará un tutor o entablillado de la maceta para asegurar la posición del árbol en caso necesario. Se aplicarán también abonos de liberación lenta granulados, con nutrientes ricos en fosforo y potasio, a razón de 60 gramos por contenedor.

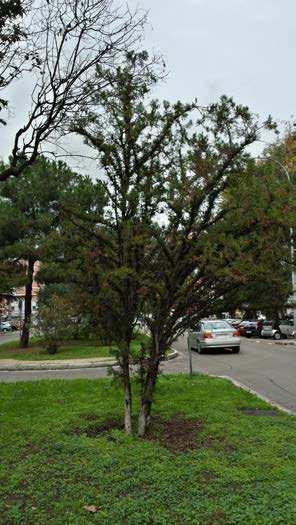

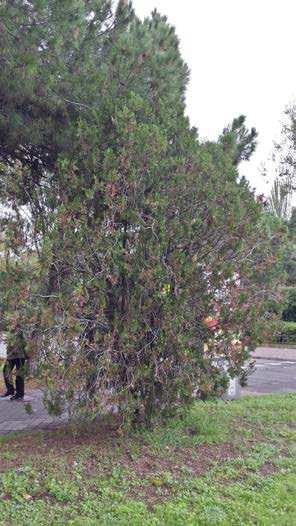

39 DISTRITO FUENCARRAL EL PARDO Remodelación de la Mediana de la Calle Ginzo de Limia 6. FICHAS DE ARBOLADO 6.1. ARBOLADO QUE SE ELIMINA Nº IDENTIFICACIÓN: 1 COORDENADA X: COORDENADA Y: , ,41 Especie: Thuya orientalis Perímetro tronco: Multitronco Altura total: 3.5 m Inicio de copa: Desde la base DESCRICIÓN GENERAL: Especie plantada en la mediana, que presenta un estado fitosanitario muy malo, con numerosas ramas secas y evidente efecto de enfermedades de origen fúngico. Nº IDENTIFICACIÓN: 3 COORDENADA X: COORDENADA Y: , ,39 Especie: Pinus Pinea Perímetro tronco: 40/50 cm Altura total: 6 m Inicio de copa: 3.5 m DESCRICIÓN GENERAL: Especie plantada en la mediana, que presenta un estado fitosanitario aceptable pero con algunas ramas secas en determinadas zonas del árbol y algunas que presentan peligro de rotura. Documento I. Memoria Anejo 3: Jardinería y plantaciones 9

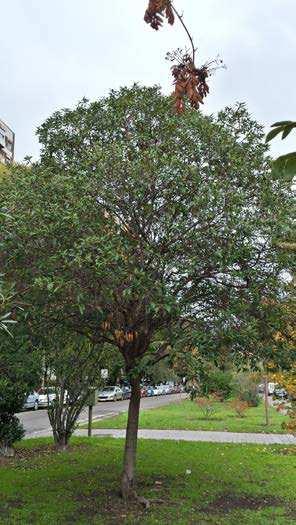

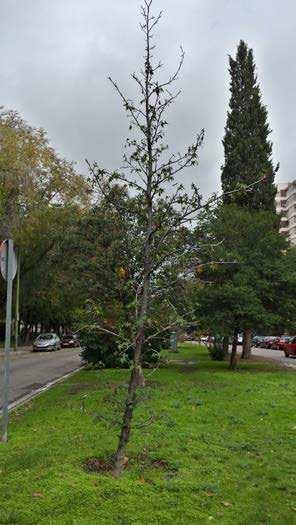

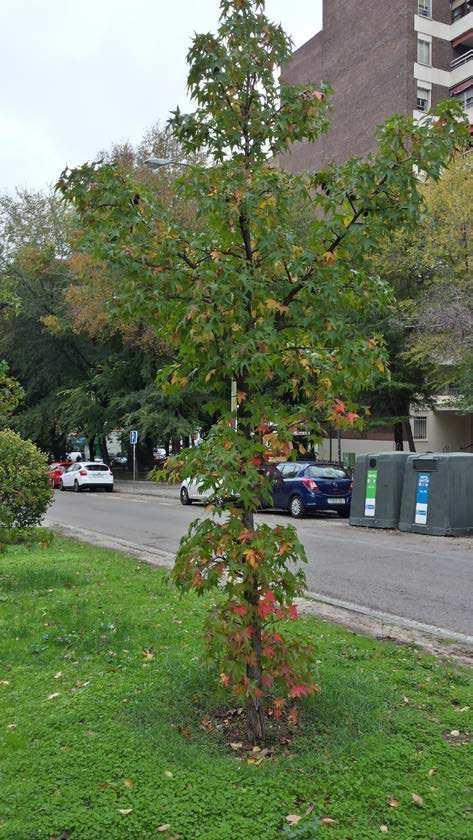

40 Nº IDENTIFICACIÓN: 8 COORDENADA X: COORDENADA Y: , ,24 Especie: Liquidambar styraciflua Perímetro tronco: 14/16 cm Altura total: 4 m Inicio de copa: Ramificado desde la base DESCRICIÓN GENERAL: Especie plantada en la mediana, que está prácticamente seca y con una brotación muy pobre sólo en el tercio inferior. Nº IDENTIFICACIÓN: 15 COORDENADA X: COORDENADA Y: , ,00 Especie: Ligustrum japonicum Perímetro tronco: 16/18 cm Altura total: 4 m Inicio de copa: 1,80 m DESCRICIÓN GENERAL: Especie plantada en la mediana, que se encuentra muy pobre de vegetación con la mayoría de la parte interior sin nueva brotación evidente.

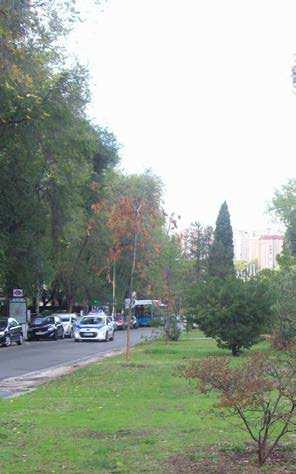

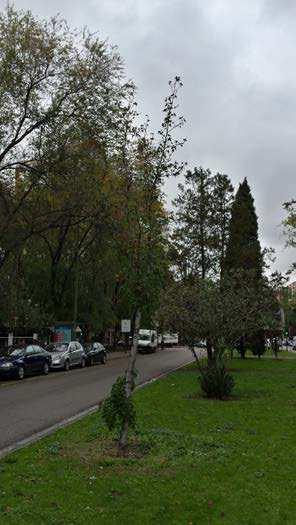

41 DISTRITO FUENCARRAL EL PARDO Remodelación de la Mediana de la Calle Ginzo de Limia Nº IDENTIFICACIÓN: 18 COORDENADA X: ,19 COORDENADA Y: ,16 Especie: Sorbus Aucuparia Perímetro tronco: 12/14 cm Altura total: 3.5 m Inicio de copa: Ramificado desde la base DESCRICIÓN GENERAL: Especie plantada en la mediana, que está seca.. Nº IDENTIFICACIÓN: 25 COORDENADA X: COORDENADA Y: , ,45 Especie: Liquidambar styraciflua Perímetro tronco: 14/16 cm Altura total: 4 m Inicio de copa: Ramificado desde la base DESCRICIÓN GENERAL: Especie plantada en la mediana, que se encuentra muy pobre de vegetación y prácticamente seco, con rebrote de chupones desde la base. Documento I. Memoria Anejo 3: Jardinería y plantaciones 11

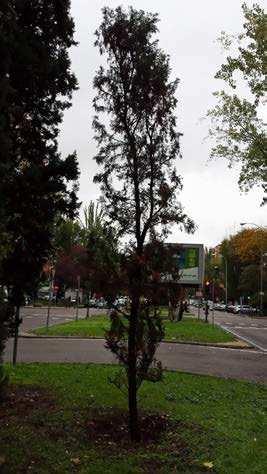

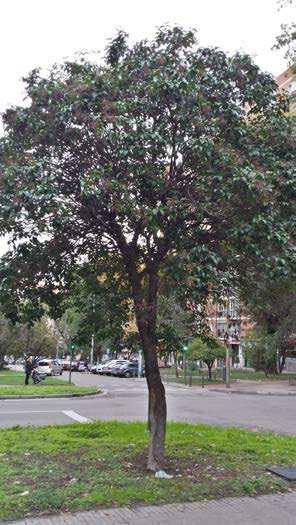

42 Nº IDENTIFICACIÓN: 30 COORDENADA X: COORDENADA Y: , ,51 Especie: Cupressus sempervirens Perímetro tronco: --- Altura total: 3.5 m Inicio de copa: Ramificado desde la base DESCRICIÓN GENERAL: Especie plantada en la mediana, que está con muy mal estado fitosanitario y con un desarrollo de la parte aérea muy pobre. Nº IDENTIFICACIÓN: 32 COORDENADA X: COORDENADA Y: , ,52 Especie: Ligustrum japonicum Perímetro tronco: 18/20 cm Altura total: 4,5 m Inicio de copa: 2 m DESCRICIÓN GENERAL: Especie plantada en la mediana, que presenta mal estado fitosanitario, con múltiples ramas secas y muy pobre de vegetación nueva.

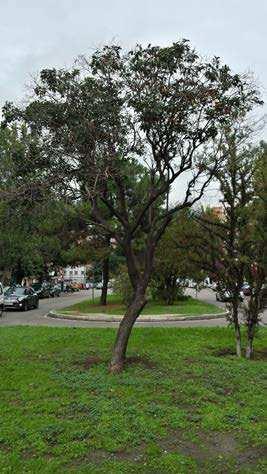

43 DISTRITO FUENCARRAL EL PARDO Remodelación de la Mediana de la Calle Ginzo de Limia Nº IDENTIFICACIÓN: 33 COORDENADA X: COORDENADA Y: , ,48 Especie: Ligustrum japonicum Perímetro tronco: 20/25 cm Altura total: 4 m Inicio de copa: 1,8 m DESCRICIÓN GENERAL: Especie plantada en la mediana, que está con muy mal estado fitosanitario y con un desarrollo de la parte aérea muy pobre, aparte de muchas ramas secas. Nº IDENTIFICACIÓN: 34 COORDENADA X: COORDENADA Y: , ,90 Especie: Thuja orientalis Perímetro tronco: Multitronco Altura total: 4 m Inicio de copa: Ramificado desde la base DESCRICIÓN GENERAL: Especie plantada en la mediana, que presenta mal estado fitosanitario, muy poca vegetación nueva y múltiples ramas secas. Documento I. Memoria Anejo 3: Jardinería y plantaciones 13

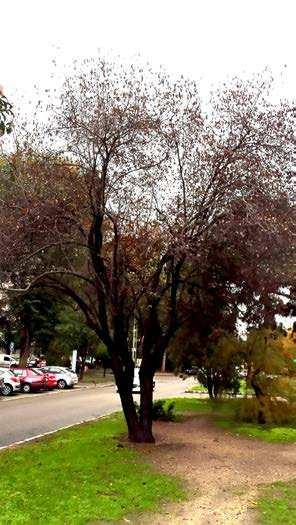

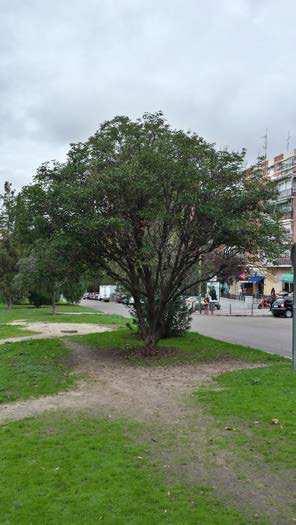

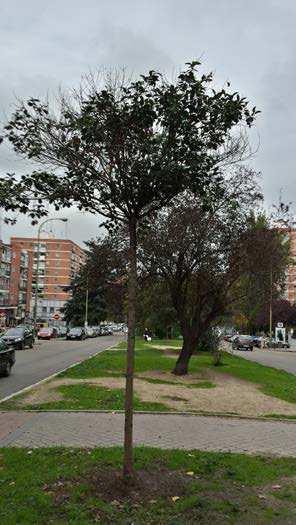

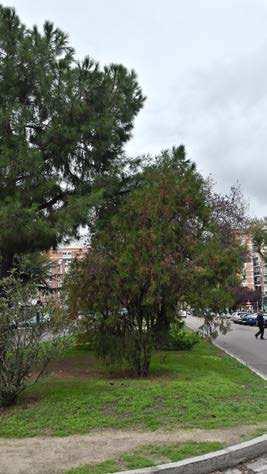

44 Nº IDENTIFICACIÓN: 35 COORDENADA X: COORDENADA Y: , ,44 Especie: Ligustrum japonicum Perímetro tronco: Multitronco Altura total: 4 m Inicio de copa: Ramificado desde la base DESCRICIÓN GENERAL: Especie plantada en la mediana, que está con mal estado fitosanitario, muy pobre de vegetación y con evidentes problemas de origen fúngico. Nº IDENTIFICACIÓN: 37 COORDENADA X: COORDENADA Y: , ,10 Especie: Prunus pisardii Perímetro tronco: Multitronco Altura total: 5 m Inicio de copa: Ramificado desde la base DESCRICIÓN GENERAL: Especie plantada en la mediana, que presenta gran porte pero con muy poca brotación nueva, y con múltiples ramas secas.

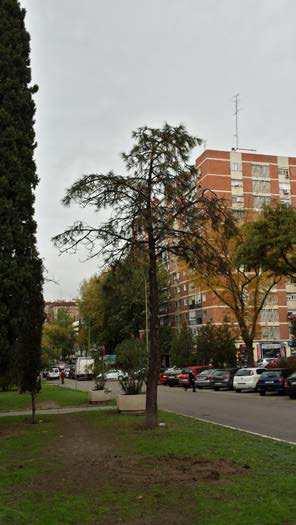

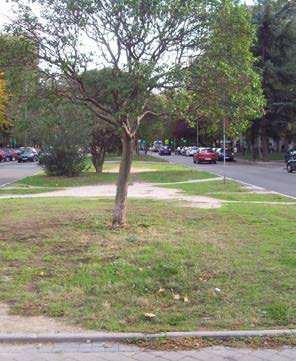

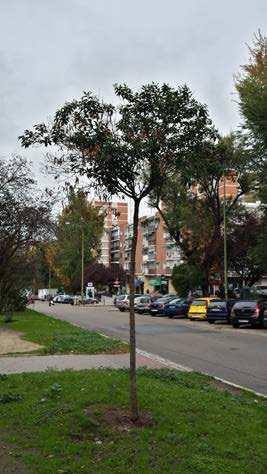

45 DISTRITO FUENCARRAL EL PARDO Remodelación de la Mediana de la Calle Ginzo de Limia Nº IDENTIFICACIÓN: 39 COORDENADA X: COORDENADA Y: , ,45 Especie: Ligustrum japonicum Perímetro tronco: 14/16 cm Altura total: 3,5 m Inicio de copa: 2,5 m DESCRICIÓN GENERAL: Especie plantada en la mediana, que está muy pobre de vegetación y con muy poco desarrollo Nº IDENTIFICACIÓN: 40 COORDENADA X: COORDENADA Y: , ,72 Especie: Ligustrum japonicum Perímetro tronco: 14/16 cm Altura total: 3,5 m Inicio de copa: 2,5 m DESCRICIÓN GENERAL: Especie plantada en la mediana, que está muy pobre de vegetación y con muy poco desarrollo, y con múltiples ramas secas. Documento I. Memoria Anejo 3: Jardinería y plantaciones 15

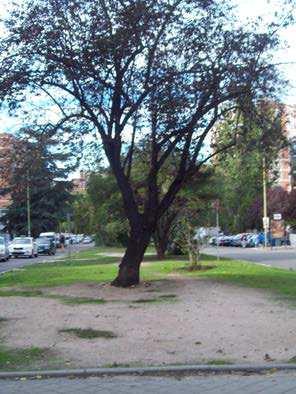

46 Nº IDENTIFICACIÓN: 41 COORDENADA X: COORDENADA Y: , ,43 Especie: Prunus Pisardii Perímetro tronco: 40/50 cm Altura total: 6 m Inicio de copa: 2 m DESCRICIÓN GENERAL: Especie plantada en la mediana, que presenta gran porte pero con muy poca brotación nueva, y con múltiples ramas secas. Nº IDENTIFICACIÓN: 42 COORDENADA X: COORDENADA Y: , ,69 Especie: Ligustrum japonicum Perímetro tronco: Multitronco Altura total: 4,5 m Inicio de copa: Ramificado desde la base DESCRICIÓN GENERAL: Especie plantada en la mediana, que tiene múltiples ramas secas, y vegetación sólo en las yemas terminales.

47 DISTRITO FUENCARRAL EL PARDO Remodelación de la Mediana de la Calle Ginzo de Limia Nº IDENTIFICACIÓN: 43 COORDENADA X: COORDENADA Y: , ,80 Especie: Ligustrum Japonicum Perímetro tronco: 25/30 cm Altura total: 5,5 m Inicio de copa: 2 m DESCRICIÓN GENERAL: Especie plantada en la mediana, que tiene múltiples ramas secas, y vegetación sólo en las yemas terminales. Nº IDENTIFICACIÓN: 46 COORDENADA X: COORDENADA Y: , ,72 Especie: Pinus Pinea Perímetro tronco: 40/50 cm Altura total: 8 m Inicio de copa: 5 m DESCRICIÓN GENERAL: Especie plantada en la mediana, que presenta muy mal estado estructural y agronómico, con múltiples ramas secas. Documento I. Memoria Anejo 3: Jardinería y plantaciones 17

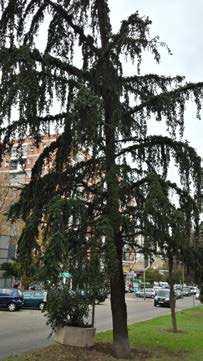

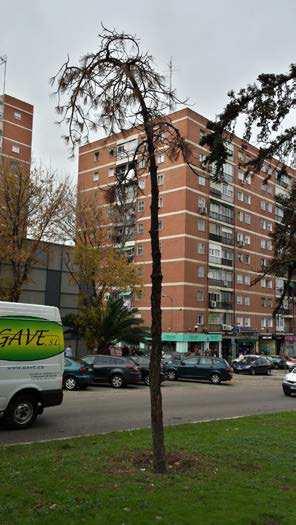

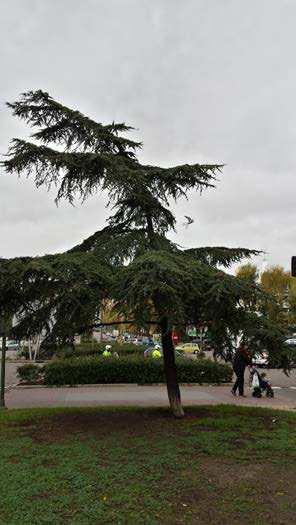

48 Nº IDENTIFICACIÓN: 49 COORDENADA X: COORDENADA Y: , ,12 Especie: Cedrus Atlantica Perímetro tronco: 45/50 cm Altura total: 8 m Inicio de copa: 1,5 m DESCRICIÓN GENERAL: Especie plantada en la mediana, en regular estado fitosanitario, y que coincide exactamente en el nuevo paso de calzada para acceso de Policía. Nº IDENTIFICACIÓN: 50 COORDENADA X: ,67 COORDENADA Y: ,72 Especie: Pinus Pinea Perímetro tronco: 18/20 cm Altura total: 4,5 m Inicio de copa: 3,5 m DESCRICIÓN GENERAL: Especie plantada en la mediana, que está prácticamente seca y muerta.

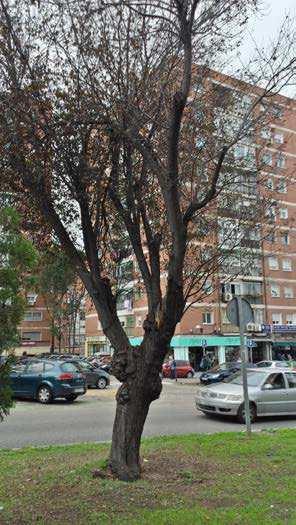

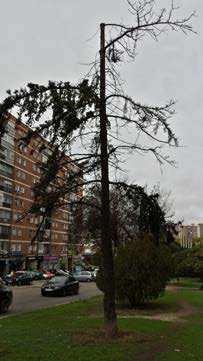

49 DISTRITO FUENCARRAL EL PARDO Remodelación de la Mediana de la Calle Ginzo de Limia Nº IDENTIFICACIÓN: 51 COORDENADA X: COORDENADA Y: , ,18 Especie: Cedrus Atlantica Perímetro tronco: 35/40 cm Altura total: 8 m Inicio de copa: 2,5 m DESCRICIÓN GENERAL: Especie plantada en la mediana, estructuralmente ha perdido la forma, y tiene múltiples ramas secas. Nº IDENTIFICACIÓN: 52 COORDENADA X: COORDENADA Y: , ,61 Especie: Prunus Pisardii Perímetro tronco: 50/600 cm Altura total: 6 m Inicio de copa: 1,5 m DESCRICIÓN GENERAL: Especie plantada en la mediana, que tiene más de la mitad de su estructura seca y problemas fitosanitarios. Documento I. Memoria Anejo 3: Jardinería y plantaciones 19

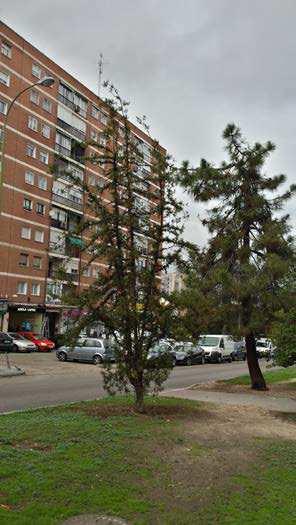

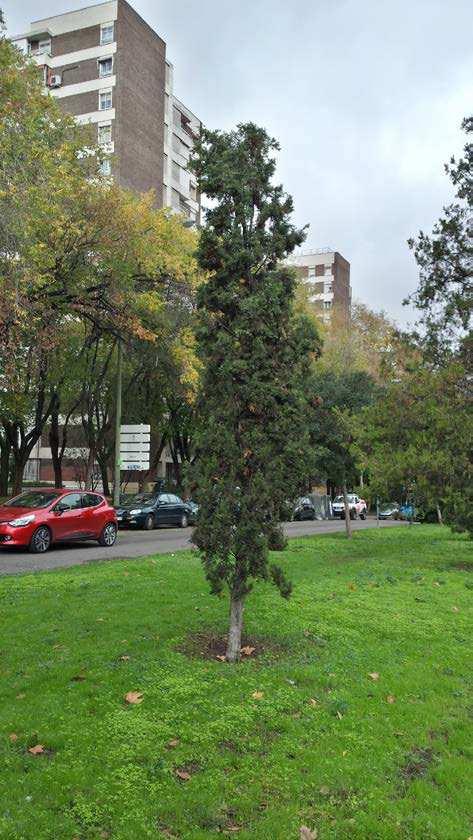

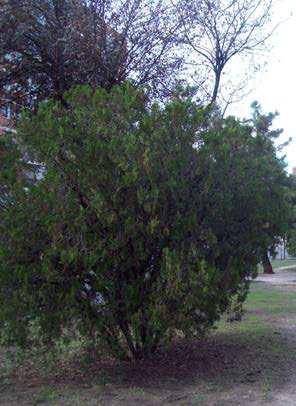

50 Nº IDENTIFICACIÓN: 53 COORDENADA X: COORDENADA Y: , ,92 Especie: Thuja Occidentalis Perímetro tronco: Multitronco Altura total: 3 m Inicio de copa: Ramificado desde la base DESCRICIÓN GENERAL: Especie plantada en la mediana, con estado fitosanitario no demasiado bueno, y con algunas ramas secas. Nº IDENTIFICACIÓN: 54 COORDENADA X: COORDENADA Y: , ,69 Especie: Thuya Occidentalis Perímetro tronco: Multitronco Altura total: 6 m Inicio de copa: Ramificado desde la base. DESCRICIÓN GENERAL: Especie plantada en la mediana, que tiene una brotación muy escasa, y bastantes ramas secas.

51 DISTRITO FUENCARRAL EL PARDO Remodelación de la Mediana de la Calle Ginzo de Limia Nº IDENTIFICACIÓN: 57 COORDENADA X: ,42 COORDENADA Y: ,96 Especie: Thuja Occidentalis Perímetro tronco: 18/20 cm Altura total: 3 m Inicio de copa: Ramificado desde la base DESCRICIÓN GENERAL: Especie plantada en la mediana, que está prácticamente seca. Nº IDENTIFICACIÓN: 60 COORDENADA X: COORDENADA Y: , ,66 Especie: Cedrus Atlantica Perímetro tronco: 40/50 cm Altura total: 7 m Inicio de copa: 2 m DESCRICIÓN GENERAL: Especie plantada en la mediana, que tiene la estructura perdida, muy inclinado y con algunas ramas secas. Interfiere además en el recrecido del paso de peatones. Documento I. Memoria Anejo 3: Jardinería y plantaciones 21

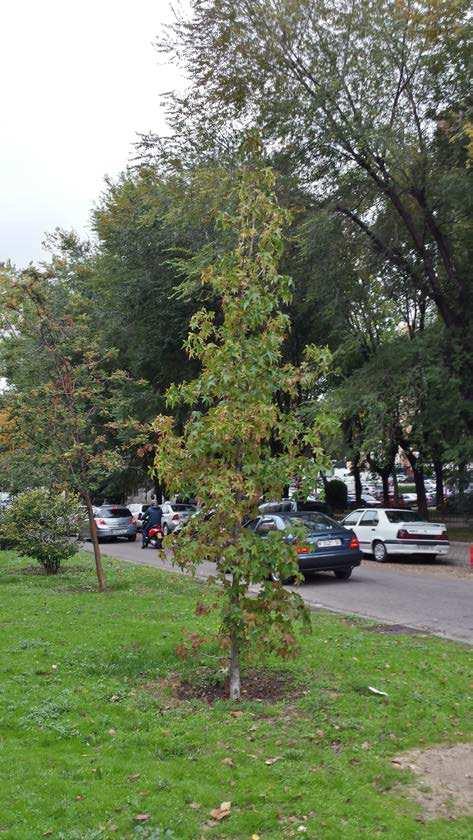

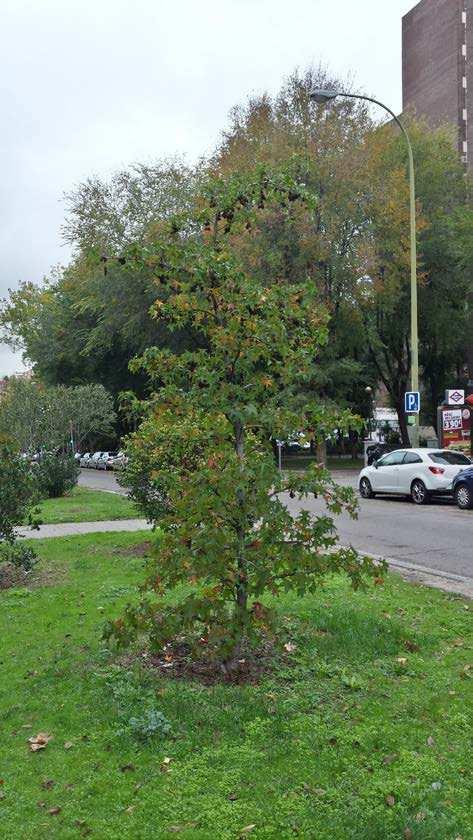

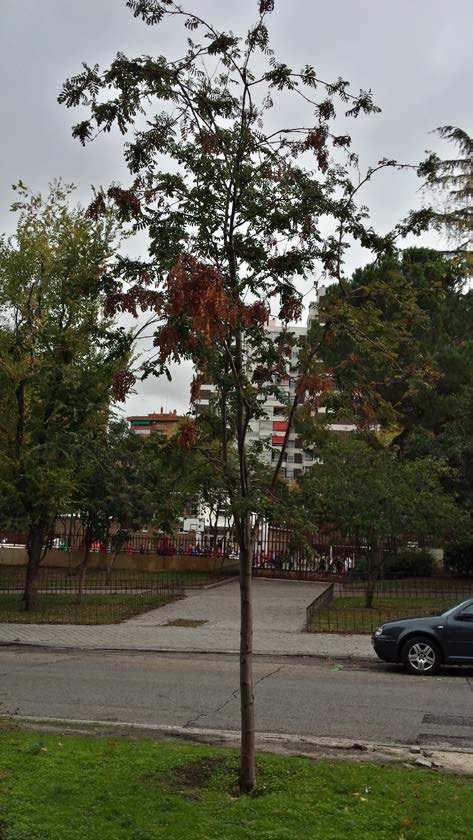

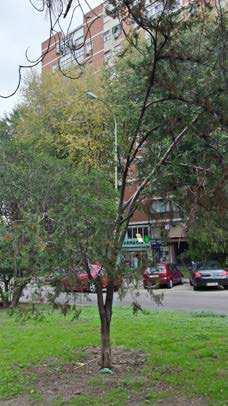

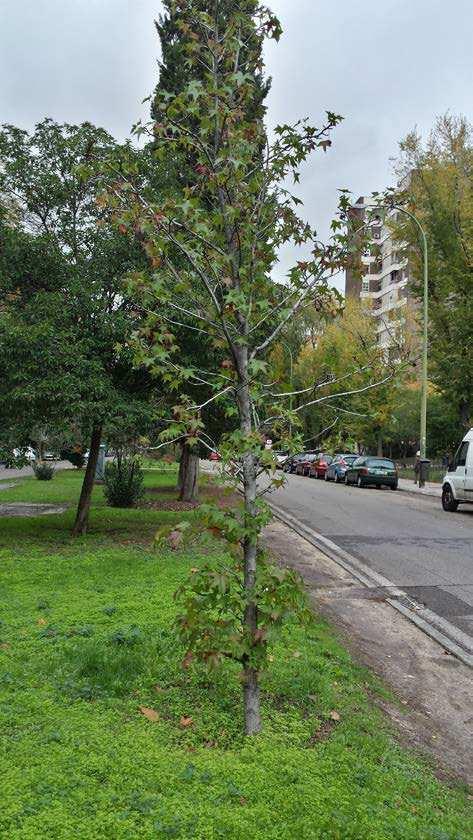

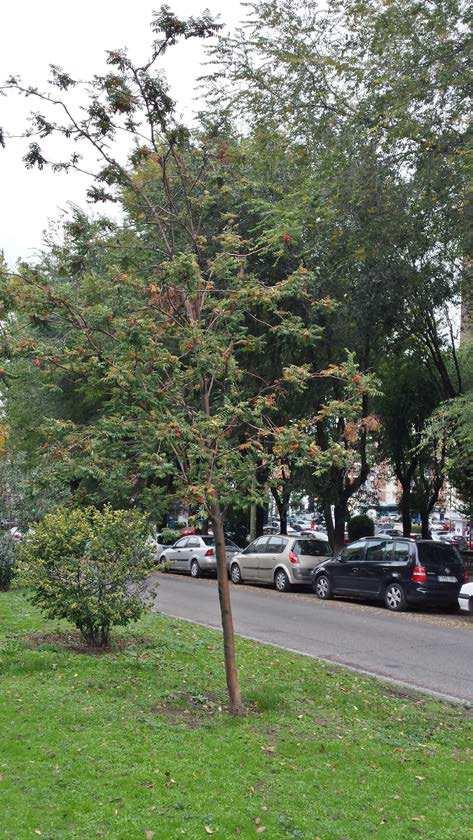

52 6.2. ARBOLADO QUE SE TRASPLANTA Nº IDENTIFICACIÓN: 5 Nº IDENTIFICACIÓN: 10 COORDENADA X ,11 COORDENADA Y ,82 COORDENADA X ,53 COORDENADA Y ,07 Cupressus semprevirens Liquidambar styraciflua

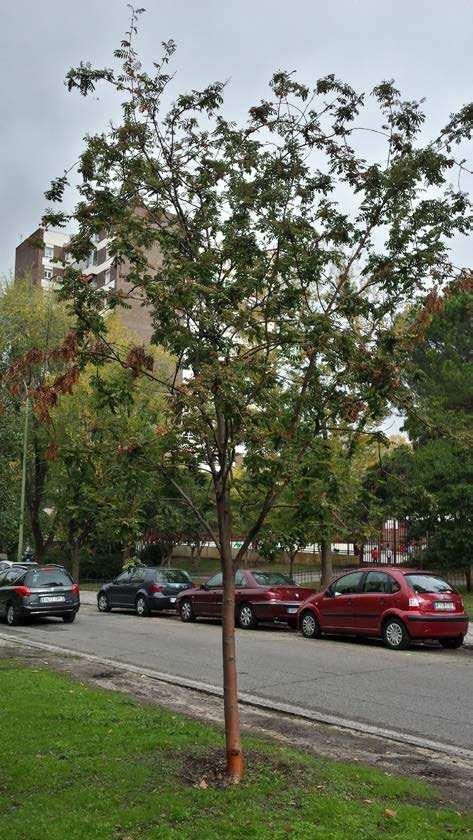

53 DISTRITO FUENCARRAL EL PARDO Remodelación de la Mediana de la Calle Ginzo de Limia Nº IDENTIFICACIÓN: 14 Nº IDENTIFICACIÓN: 16 COORDENADA X ,80 COORDENADA Y ,23 COORDENADA X ,08 COORDENADA Y ,03 Sorbus aucuparia Liquidambar styraciflua Documento I. Memoria Anejo 3: Jardinería y plantaciones 23

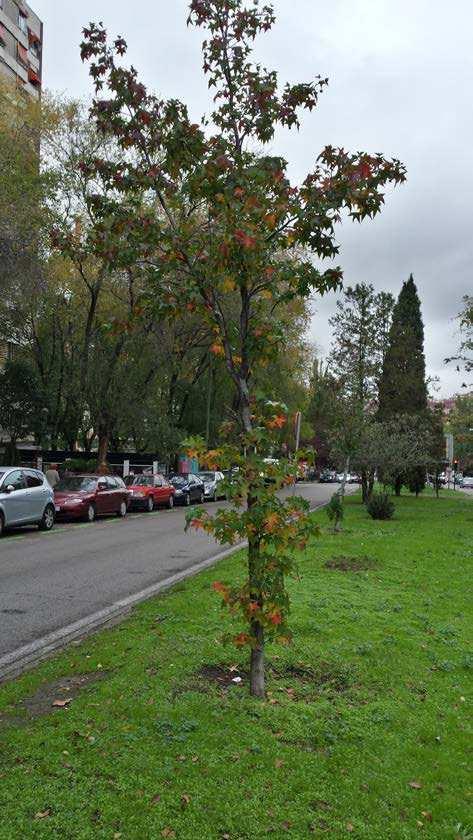

54 Nº IDENTIFICACIÓN: 17 Nº IDENTIFICACIÓN: 20 COORDENADA X ,94 COORDENADA Y ,26 COORDENADA X ,97 COORDENADA Y ,73 Sorbus aucuparia Liquidambar styraciflua

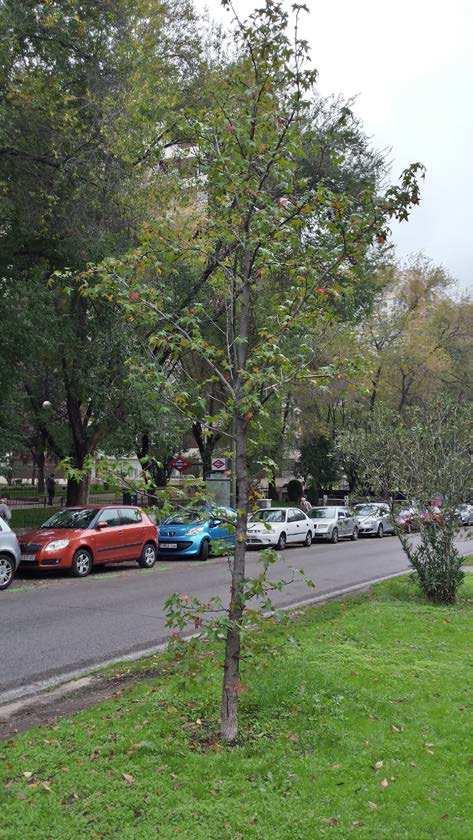

55 DISTRITO FUENCARRAL EL PARDO Remodelación de la Mediana de la Calle Ginzo de Limia Nº IDENTIFICACIÓN: 21 Nº IDENTIFICACIÓN: 22 COORDENADA X ,12 COORDENADA Y ,09 COORDENADA X ,67 COORDENADA Y ,89 Liquidambar styraciflua Liquidambar styraciflua Documento I. Memoria Anejo 3: Jardinería y plantaciones 25

56 Nº IDENTIFICACIÓN: 23 Nº IDENTIFICACIÓN: 24 COORDENADA X ,57 COORDENADA Y ,71 COORDENADA X ,85 COORDENADA Y ,69 Liquidambar styraciflua Liquidambar styraciflua

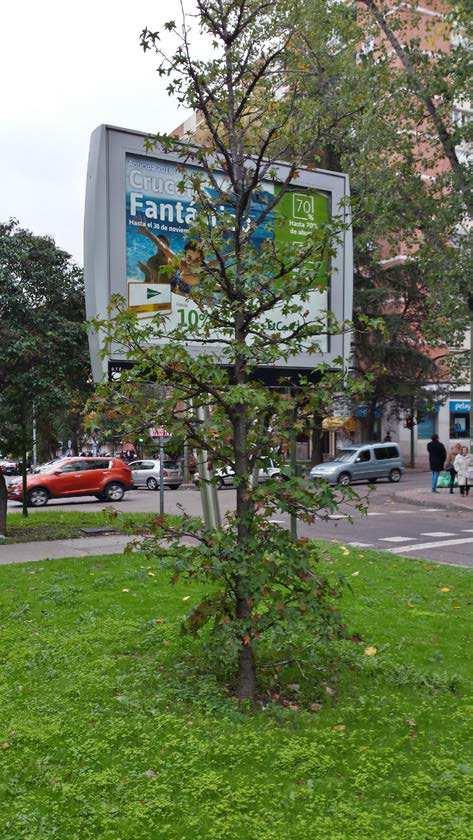

57 DISTRITO FUENCARRAL EL PARDO Remodelación de la Mediana de la Calle Ginzo de Limia Nº IDENTIFICACIÓN: 26 Nº IDENTIFICACIÓN: 31 COORDENADA X ,85 COORDENADA Y ,16 COORDENADA X ,18 COORDENADA Y ,03 Sorbus aucuparia Liquidambar styraciflua Documento I. Memoria Anejo 3: Jardinería y plantaciones 27

58 Nº IDENTIFICACIÓN: 48 COORDENADA X COORDENADA Y , ,61 Cupressus sempervirens

59 ANEJO 4 ELEMENTOS DE OBRA CIVIL

60

61 DISTRITO FUENCARRAL EL PARDO Remodelación de la Mediana de la Calle Ginzo de Limia ÍNDICE DEL ANEJO 4: ELEMENTOS DE OBRA CIVIL 1. ELEMENTOS DE OBRA CIVIL TIPOS DE FIRME PARA CALZADAS, ACERAS Y PASEOS TIPOS DE PAVIMENTOS PAVIMENTO ADOQUÍN HORMIGÓN PREF E=8 CM PAVIMENTO TIPO VI: BALDOSA HIDRÁULICA BOTONES PAVIMENTO TIPO VI`: BALDOSA HIDRÁULICA ACANALADURA PAVIMENTO DE ADOQUÍN DE HORMIGÓN PREF E= 6 CM PAVIMENTO TIPO III Y IV: BALDOSA HIDRÁULICA PAVIMENTO DE ADOQUÍN DE GRANITO E= 6 CM BORDILLOS BORDILLO TIPO III. AYUNTAMIENTO DE MADRID BORDILLO TIPO IV. AYUNTAMIENTO DE MADRID BORDILLO TIPO VI. AYUNTAMIENTO DE MADRID BORDILLO TIPO IX. AYUNTAMIENTO DE MADRID BORDE METÁLICO MUROS OTROS ELEMENTOS URBANOS VELAS DE SOMBRA ARQUETAS, PASATUBOS Documento I. Memoria Anejo 4 Elementos de Obra Civil 3

62

63 DISTRITO FUENCARRAL EL PARDO Remodelación de la Mediana de la Calle Ginzo de Limia 1. ELEMENTOS DE OBRA CIVIL 1.1.TIPOS DE FIRME PARA CALZADAS, ACERAS Y PASEOS ZONA VEHICULAR ZONA PARA ACCESO DE POLICÍA Sección firme de calzada. Grupo 5-C - adoquinados, según NEC de Ayto de Madrid. e=8cm. Adoquín de hormigón prefabricado 20x20x8 cm (min 6cm) e=4cm. Mortero de asiento M-350 e=20cm. Base de hormigón HM-12,5 s/art del PCTG (20cm) e=15 cm Subbase de zahorra (15cm) SA. Suelo adecuado compactado al 100% del proctor normal s/art del PCTG. ZONAS PEATONALES. ZONAS DE BARBACANAS Y CRUCES PEATONALES. Aceras de Baldosa Hidráulica, táctil de botones y acanaladura. e= 3,2 cm. Baldosa hidráulica. Relleno de juntas con lechada de cemento. e=6,8cm. Mortero de Asiento M-350. (para igualar cota con el adoquín de hº pref. de espesor 6cm+4cm de asiento= 10cm. de espesor total) e=20 cm. Base de hormigón HM-12,5 Suelo seleccionado proctor normal 100% (x) Acera de adoquín de hormigón prefabricado sobre base de hormigón, similar al tipo IV de las NEC del Ayto de Madrid. e= 6 cm Adoquín prefabricado de hormigón. Recebado de juntas con arena caliza en polvo. e=4cm. Gravín granulometría entre 4 y 8 mm. e=20 cm. Base de hormigón HM-12,5 Suelo seleccionado proctor normal 100% (x) Documento I. Memoria Anejo 4 Elementos de Obra Civil 5

64 ZONAS DE PASEOS Y PLAZAS. Paseo de adoquines de hormigón sobre base de zahorra. e= 6 cm Adoquín prefabricado de hormigón. Recebado de juntas con arena caliza en polvo. e=5 cm arena de río e=15 cm. Base de zahorra Explanada de terreno natural o terraplén controlado. ZONA DE MANTENIMIENTO. Tipo V`xVI`. Paseo de piedra natural sobre base de zahorra. similar al tipo V y VI de las NEC del Ayto de Madrid. e= 6 cm Adoquín de piedra natural con acabado mixto-rústico y junta de 1 cm. Recebado de juntas con arena de río seleccionada. e=4 cm arena de río seleccionada e=15 cm. Base de zahorra artificial. Explanada de terreno natural o terraplén controlado. 1.2.TIPOS DE PAVIMENTOS ZONA VEHICULAR Zona para acceso de policías PAVIMENTO ADOQUÍN HORMIGÓN PREF e=8 cm. Pavimento en calzada: Pavimento de adoquín de hormigón prefabricado de dimensiones 20x20x8 cm. ZONAS PEATONALES PAVIMENTO TIPO VI: baldosa hidráulica botones. Pavimento de barbacanas - vado: Pavimento tipo VI: baldosa hidráulica táctil tipo botones.

65 DISTRITO FUENCARRAL EL PARDO Remodelación de la Mediana de la Calle Ginzo de Limia Pavimento tipo botones de dimensiones 20x20x3,2 cm. Color: rojo madrid. Según NEC de Ayto de Madrid y normativa de accesibilidad PAVIMENTO TIPO VI`: baldosa hidráulica acanaladura. Pavimento de barbacanas - encaminamiento: Pavimento tipo VI`: baldosa hidráulica táctil tipo acanaladura. Pavimento tipo acanaladuras de dimensiones 20x20x3,2 cm. Color: rojo madrid. Según normativa de accesibilidad PAVIMENTO DE ADOQUÍN DE HORMIGÓN PREF e= 6 cm. Pavimento zona barbacanas y paseos y plazas: Pavimento de adoquín de hormigón prefabricado. Tamaño 14x11x6 cm; 14x16,5x6 cm; 14x22x6cm. Modelo tipo Raw de líneas de geometría recta de Quadro o similar. Color: a definir por la D.F PAVIMENTO TIPO III Y IV: baldosa hidráulica. Pavimento en aceras: Pavimento de baldosa hidráulica tipo III y IV (NEC. Ayto. Madrid) de dimensiones 15x15x3 cm. Color: gris Pavimento de baldosa hidráulica tipo (NEC. Ayto. Madrid) de 4 pastillas de dimensiones 21x21x3 cm. Color: negro ZONA DE MANTENIMIENTO PAVIMENTO DE ADOQUÍN DE GRANITO e= 6 cm. Pavimento zona de servicios - perimetral. Pavimento de adoquín de granito mixto-rústico 9x9x6 cm. Documento I. Memoria Anejo 4 Elementos de Obra Civil 7

66 Colocación: con junta de 1 cm. rellena de arena de río. Color: gris quintana o similar. Acabado: carta vista aserrada y flameada (rústico) 1.3. BORDILLOS (Los tipos III, IV, VI y IX corresponden con los NEC del Ayuntamiento de Madrid.) ZONA VEHICULAR / CALZADA Bordillo TIPO III. Ayuntamiento de Madrid. Bordillo tipo III de granito recto con aristas matadas, de dimensiones: 28 x 17 x 100 cm. colocado sobre mortero de agarre M-450 y con cimiento y refuerzo de hormigón HM-12,5 totalmente terminado. Acabado: Flameado. Color: Gris Quintana de Extremadura o similar (gris claro) (de igual acabado y geometría que el bordillo existente) ZONAS PEATONALES Límite de zonas de barbacanas en la mediana Bordillo TIPO IV. Ayuntamiento de Madrid Bordillo tipo IV de granito de dimensiones 20 x 14 x 100 cm. colocado sobre mortero de agarre M-450 y cimentación de hormigón HM-12,5 totalmente terminado. Acabado: Flameado. Color: Gris Quintana de Extremadura o similar (gris claro) Límite en zonas de paseos y plazas y servicios-perimetral Bordillo TIPO VI. Ayuntamiento de Madrid Bordillo de granito de dimensiones 20 x 10 x 100 cm., colocado sobre mortero de agarre M-450 y cimentación de hormigón HM-12,5 totalmente terminado. Acabado: Flameado. Color: Gris Quintana de Extremadura o similar (gris claro)

67 DISTRITO FUENCARRAL EL PARDO Remodelación de la Mediana de la Calle Ginzo de Limia Colocación 1: empotrado a nivel de pavimento. (en zonas de paseos y plazas) Colocación 2: +10 cm respecto a la cota del bordillo tipo III de calzada. (doble bordillo: en zona de servicios-perimetral) Bordillo TIPO IX. Ayuntamiento de Madrid. Formación de vados: Bordillo tipo IX-A de granito de dimensiones 28/14x17x100 cm. Color: gris quintana o similar. Textura: flameado. Bordillo tipo IX-B de granito de dimensiones 28/14x17x100 cm. Color: gris quintana o similar. Textura: flameado. Bordillo tipo IX-C` de granito de dimensiones 14x17x100 cm. Color: gris quintana o similar. Textura: flameado. Colocación: enrasado con la calzada. Límite entre zona de barbacana y paseo, por tener bases de pavimento distintos. Y Límite de camino de servicios perimetral con plantación Borde metálico Borde metálico de pletina de acero galvanizado de 150 mm. de altura y 8 mm. de espesor, unidas entre sí mediante elementos metálicos de anclaje soldados a las pletinas, colocados sobre base de hormigón HM-15/B/20/I, para delimitar espacios y separar materiales de pavimentación, y/o Borde metálico de pletina de acero galvanizado de 150 mm. de altura y 8 mm. de espesor, unidas entre sí mediante elementos metálicos de anclaje soldados a las pletinas, anclados al terreno mediante redondos de obra de diámetro 12 mm, (2 redondos cada 1 metro lineal de pletina), para delimitar espacios y separar materiales de pavimentación. Documento I. Memoria Anejo 4 Elementos de Obra Civil 9

68 1.4. MUROS Muro de hormigón armado de altura=0.40 m. (medido desde la cota de acabado del pavimento) y ancho=0.40m., con un ángulo de inclinación de 10º según detalle aportado en el proyecto. Color: gris Acabado:muros de hormigón visto contextura lisa mediante la utilización de un panel fenólico liso en el momento de su ejecución, (No se admiten juntas horizontales en los paneles del encofrado), para conseguir un acabado uniforme y posteriormente aplicar una pintura antigraffiti. Muro con berenjeno de 2 cm y juntas de trabajo con junta de aletas de goma, poliexpan de 5 mm y posterior sellado como máximo cada 15 m revisándose su ubicación en detalle en cada muro con la D.F, por lo que el contratista deberá presentar un plano con la propuesta de las juntas para su revisión y aprobación por parte de la D.F. previo a su ejecución. Sellado de junta de dilatación en paramento vertical exterior, con masilla selladora monocomponente de poliuretano de color gris (igual color al color del hormigón) 1.5.OTROS ELEMENTOS URBANOS Protector zona ajardinada tipo Valla de Nudos "A". MU.5A Protector zona ajardinadas tipo valla de nudos "a". Materiales: barra de acero Acabado: pintado con secado al horno (PCGT. artº 48.22) con esmalte sintético con óxido de hierro micáceo. Color negro forja.(espesor mínimo 35 micras). Cimentación: dado de dimensiones mínimas 0,25x0,20x0,20 m. o anclada a bordillo tipo VI -10x20 cm. mediante la perforación para colocar la barra de anclaje y posterior sellado con resina epoxi, según instrucción de la D.F.

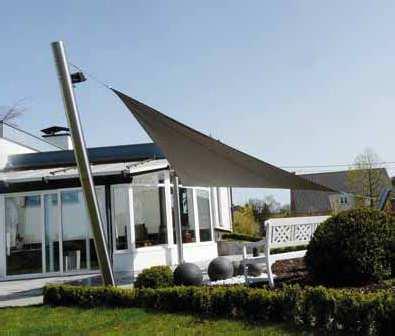

69 DISTRITO FUENCARRAL EL PARDO Remodelación de la Mediana de la Calle Ginzo de Limia 1.6.VELAS DE SOMBRA En determinados puntos de las plazas, se van a instalar unas velas de sombra de estructura triangular y de tamaño 5x5x7,10, para sombrear determinadas zonas estanciales y potenciar que el público pueda hacer uso del paseo en los momentos más calurosos. Dichas velas de sombra, tienen las siguientes características: Gramaje de la lona 280 gr/m2 Composición material lona HTPE una alta densidad de polietileno Resistencia al viento: Hasta 100 km por hora. Protección solar: Garantía 5 años: Las velas ofrecen hasta 90-95% protección de los rayos UVA/UVB Certificado por TNO-Holanda (Instituto de Investigación Tecnológico). El montaje de las mismas se realizará de la siguiente manera. Durante la ejecución del proyecto, se ejecutarán en los puntos definidos en los planos de ejecución, varias zapatas de ancho 70x70 cm y altura de 50 cm. Sobre estas zapatas, se instalará en su parte alta una pletina de acero metálico de 10 mm de espesor, unida a la zapata por cuatro patillas de redondo corrugado de diámetro 12 mm y 50 cm de longitud, con pernios de diámetro 12 mm. Sobre esta pletina, se instalarán los postes circulares en acero galvanizado de 100 mm de diámetro exterior y 4 mm de espesor, hasta una altura máxima de 4,5 metros, y mínima de 2,5 metros (según planos de ejecución). El poste deberá ir soldado e inclinado respecto a la vertical 10º, en la dirección marcada en los planos de ejecución y siempre en la bisectriz del ángulo que forma la esquina de la vela que engancha con dicho tutor. Todas las conexiones de la vela con los tutores se realizará con cable de acero galvanizado de alta resistencia, y deberán ir las piezas soldadas para evitar actos vandálicos o Documento I. Memoria Anejo 4 Elementos de Obra Civil 11

70 robos. Las velas una vez instaladas y tensadas, deberán retensarse una vez pasados tres días desde la primera ejecución. 1.7.ARQUETAS, PASATUBOS Existen en el presente proyecto diferentes arquetas de fábrica para los distintos elementos. Para las arquetas de la acometida principal: Arquetas de registro de 100 x 100 x 150 cm de dimensiones interiores, construida con fábrica de ladrillo cerámico de 1 pie de espesor, enfoscada y bruñida interiormente, incluso solera de hormigón HM-20 de 15 cm de espesor, tapa de hierro fundido para arqueta. Para las arquetas de la red primaria de riego se emplearán: Válvulas de compuerta red primaria: arquetas de registro de 70 x 70 x 100 cm de dimensiones interiores, construida con fábrica de ladrillo cerámico de 1/2 pie de espesor, enfoscada y bruñida interiormente, incluso solera de hormigón HM- 20 de 15 cm de espesor, tapa de hierro fundido para arqueta.

71 DISTRITO FUENCARRAL EL PARDO Remodelación de la Mediana de la Calle Ginzo de Limia Válvulas de desagüe y ventosas red primaria: Arqueta de registro de 50x50x100 cm de dimensiones interiores, construida con fábrica de ladrillo cerámico de 1/2 pie de espesor, enfoscada y bruñida interiormente, incluso solera de hormigón HM-20 de 10 cm de espesor, tapa de hierro fundido para arqueta. Arquetas para preinstalación de regulación de tráfico: Arqueta de paso, derivación o toma de tierra de 60x60 cm, según N.E.C., incluso movimiento de tierras y tapa de fundición. Para conectar diferentes zonas de la mediana por debajo de elementos duros, así como la preinstalación eléctrica para iluminación, se emplearán pasatubos con las siguientes características: Tubo de Polietileno corrugado de doble capa, roja la exterior y blanca la interior, de alta densidad para canalizaciones subterráneas de 110 mm. de diámetro exterior y tipo N (uso normal), en piezas rígidas o curvables (UNE-EN /95). Documento I. Memoria Anejo 4 Elementos de Obra Civil 13

72

73 ANEJO 5 JUSTIFICACIÓN DE PRECIOS

74

75 DISTRITO FUENCARRAL EL PARDO Remodelación de la Mediana de la Calle Ginzo de Limia INDICE DEL ANEJO 5: JUSTIFICACIÓN DE PRECIOS 1.- JUSTIFICACIÓN DE PRECIOS CUADRO DE DESCOMPUESTOS GENÉRICOS PARTIDAS NUEVAS... 5 Documento I. Memoria Anejo 5: Justificación de precios

76

77 1.- JUSTIFICACIÓN DE PRECIOS El presupuesto del presente proyecto se ha confeccionado de acuerdo con el Cuadro de Precios del Ayuntamiento de Madrid de También se ha tomado para algún material, precio simple de la base de precios Paisajismo 2015, principalmente en lo referente a suministro de especies vegetales. Aquellas unidades de obra cuyo código comienza por la letra PN, son precios que no figuran en el cuadro de precios del Ayuntamiento de Madrid y para su descomposición se han utilizado los mismos rendimientos que los de otras partidas similares. También se han creado precios nuevos, basados en precios actuales de mercado. Cuando un precio está basado en uno existente, pero se modifica algún material, tanto la partida como el material modificado van precedidos de las letras PN (Partida o Precio Nuevo) A continuación se incluyen los descompuestos genéricos de las nuevas partidas y nuevos precios simples creados CUADRO DE DESCOMPUESTOS GENÉRICOS PARTIDAS NUEVAS

78

79 CAPÍTULO GDL ACONDICIONAMIENTO MEDIANA GINZO DE LIMIA V2017 SUBCAPÍTULO C01 OBRA CIVIL APARTADO C011 LEVANTADOS, DEMOLICIONES Y DESMONTAJE PNLMUJHX1 ud LEVANTADO DE MOB. URBANO JARDINERAS HEXAGONALES Levantado de jardinera hexagonal, por medios mecánicos, incluso limpieza y retirada de escombro de la cimentación si lo hubiese, incluso carga en camión grúa y transporte a lugar de almacenaje fuera de la obra, con aprovechamiento de elementos de sujeción y accesorios, p.p. de medios auxiliares. mo01oa070 0,100 h Peón ordinario 17,45 1,75 mo01oa030 0,490 h Oficial primera 19,97 9,79 mm07cg030 0,200 h Camión con grúa 12 t. 57,47 11,49 mm07cb030 0,090 h Camión basculante de 12 t 40,71 3,66 %CI0300 3,000 % Costes Indirectos 26,70 0,80 TOTAL PARTIDA... 27,49 Asciende el precio total de la partida a la mencionada cantidad de VEINTISIETE EUROS con CUARENTA Y NUEVE CÉNTIMOS PNMU01C050CP1 ud DESMONTAJE DE CARTELES DE PUBLICIDAD Desmontaje de cartel de publicidad, anclada a cimentación, incluso retirada a gestor autorizado, carga sobre camión y cannon de rcd a vertedero, demolición cimentación, incluido el transporte, con aprovechamiento de elementos, limpieza, y p.p. de medios auxiliares. mo01oa010 0,800 h Encargado 20,90 16,72 mo01oa070 2,090 h Peón ordinario 17,45 36,47 mm06cm020 0,600 h Compre.port.diesel m.p. 3,2 m3/min 7 bar 3,07 1,84 mm06mi030 0,600 h Martillo manual picador neumático 3,01 1,81 mm05rn020 0,300 h Retrocargadora neumáticos 75 CV 36,83 11,05 mm07cg030 0,500 h Camión con grúa 12 t. 57,47 28,74 mm07cb030 0,500 h Camión basculante de 12 t 40,71 20,36 mm07n040 1,000 m3 Canon de RCD a vertedero 13,00 13,00 %CI0300 3,000 % Costes Indirectos 130,00 3,90 TOTAL PARTIDA ,89 Asciende el precio total de la partida a la mencionada cantidad de CIENTO TREINTA Y TRES EUROS con OCHENTA Y NUEVE CÉNTIMOS PNMU14N150S ud PRO. DE SEMAFOROS CON TABLONES DE MADERA Protección de semáforos con tablones de madera, totalmente terminado. mo01ob360 0,030 h Oficial 1ª jardinería 19,36 0,58 mo01ob380 2,500 h Peón jardinería 17,02 42,55 mp28pf020 1,000 ud Kit protec.tronco en obra c/tabl 41,50 41,50 %CI0300 3,000 % Costes Indirectos 84,60 2,54 TOTAL PARTIDA... 87,17 Asciende el precio total de la partida a la mencionada cantidad de OCHENTA Y SIETE EUROS con DIECISIETE CÉNTIMOS Documento I. Memoria Anejo 5: Justificación de precios Página 7

80 APARTADO C012 MOVIMIENTO DE TIERRAS APARTADO C013 PAVIMENTACIÓN PNMU06A160GR9 m BORDILLO GRANIT.RECT.TIPO IX VADO Suministro y colocación manual mediante útil de seguridad de bordillo izquierdo o derecho, granito, para formación de vados peatonales, tipos IX-A y IX-B según N.E.C., incluso mortero de asiento y rejuntado, sin incluir excavación ni hormigón de solera y refuerzo. mo01oa030 0,270 h Oficial primera 19,97 5,39 mo01oa070 0,270 h Peón ordinario 17,45 4,71 mm05rn010 0,020 h Retrocargadora neumáticos 50 CV 32,66 0,65 PNmP08XBH100 1,000 m Bord.barbacana granito later.14-17x28 30,90 30,90 %CI0300 3,000 % Costes Indirectos 41,70 1,25 TOTAL PARTIDA... 42,90 Asciende el precio total de la partida a la mencionada cantidad de CUARENTA Y DOS EUROS con NOVENTA CÉNTIMOS PNPAVBMAG8 m BORDE METÁLICO DE ACERO GALVANIZADO 150X8 MM Suministro y colocación de borde metálico de pletina de acero galvanizado de 150 mm de altura y 8,0 mm de espesor, unidas entre sí mediante elementos metálicos de anclaje soldados a las pletinas, colocado sobre base de hormigón HM-15/B/20/I, para delimitar espacios y separar materiales de pavimentación. Totalmente terminado. mo01oa030 0,200 h Oficial primera 19,97 3,99 mo01oa070 0,150 h Peón ordinario 17,45 2,62 PNPBMAG 1,050 m Borde metálico de acero galvanizado de 150x8 mm 23,63 24,81 %CI0300 3,000 % Costes Indirectos 31,40 0,94 TOTAL PARTIDA... 32,36 Asciende el precio total de la partida a la mencionada cantidad de TREINTA Y DOS EUROS con TREINTA Y SEIS CÉNTIMOS PNmU06CH10020 m2 LOSETA HIDR. TÁCTIL DE ACANALADURA EN COLOR 20x20 cm Suministro y colocación de loseta hidráulica acanalada de características según normativa vigente, en color, continua o discontinua, de 20x20 cm en aceras para encaminamiento ó guía en itinerarios peatonales, incluso mortero de asiento y enlechado de juntas. mo01oa090 0,185 h Cuadrilla A 46,89 8,67 PNmP08XVH0952 1,000 m2 Baldosa hidraúlica acanalada color de 20x20 cm 9,60 9,60 %CI0300 3,000 % Costes Indirectos 18,30 0,55 TOTAL PARTIDA... 18,82 Asciende el precio total de la partida a la mencionada cantidad de DIECIOCHO EUROS con OCHENTA Y DOS CÉNTIMOS PNmU06B120SM m2 ADOQUÍN PREF. e=8cm COLOR S/MORTERO Suministro y colocación de adoquinado prefabricado de hormigón de 8 cm de espesor, tamaño 20x20x8 cm., textura abujardado, sentado sobre mortero incluso recebado de juntas con arena caliza fina, en colores varios (blanco, rojo, etc) lisos o combinados a definir por la D.F. mo01oa090 0,400 h Cuadrilla A 46,89 18,76 PNmP08XVA020 1,050 m2 Adoquín horm.8cm gris 18,50 19,43 mp08xva030 1,000 m2 Suplem.color tostados adoqu.horm 0,98 0,98 mp01aa190 0,500 kg Arena caliza machaq. sacos 0,3 mm 0,33 0,17 %CI0300 3,000 % Costes Indirectos 39,30 1,18 TOTAL PARTIDA... 40,52 Asciende el precio total de la partida a la mencionada cantidad de CUARENTA EUROS con CINCUENTA Y DOS CÉNTIMOS PNRECARQRIEG1 ud PUESTA EN ALTURA DE ARQUETA Y RECRECIDO DE BOCA DE RIEGO Levantado y puesta en altura de boca de riego; incluyendo recrecido puntual y recolocación de la arqueta y de boca de riego, completamente terminada. mo01oa030 0,700 h Oficial primera 19,97 13,98 mo01oa060 0,700 h Peón especializado 17,56 12,29 %CI0300 3,000 % Costes Indirectos 26,30 0,79 TOTAL PARTIDA... 27,06 Asciende el precio total de la partida a la mencionada cantidad de VEINTISIETE EUROS con SEIS CÉNTIMOS

81 PNPAVBTIVGR4 m BORDILLO GRANIT.RECTO TIPO IV Suministro y colocación de bordillo de granito recto con aristas matadas, acabado flameado, de dimensiones 20 x 14x 100 cm, Tipo IV de las normas municipales, color gris quintana o similar, incluso mortero de asiento y rejuntado, sin incluir excavación ni hormigón de solera y refuerzo, para delimitación de aceras con zona terriza, vados o zonas verdes. Totalmente terminado. mo01oa030 0,270 h Oficial primera 19,97 5,39 mo01oa070 0,270 h Peón ordinario 17,45 4,71 mm05rn010 0,020 h Retrocargadora neumáticos 50 CV 32,66 0,65 PNBTIVGR20X14 1,000 m Bordillo granitico t.iv 20x14x100 cm. 23,03 23,03 %CI0300 3,000 % Costes Indirectos 33,80 1,01 TOTAL PARTIDA... 34,79 Asciende el precio total de la partida a la mencionada cantidad de TREINTA Y CUATRO EUROS con SETENTA Y NUEVE CÉNTIMOS PNPAVBTVIGR6 m BORDILLO GRANIT.RECTO TIPO VI Suministro y colocación de bordillo de granito recto con aristas matadas, acabado flameado, de dimensiones 20 x 10x 100 cm, Tipo IV de las normas municipales, color gris quintana o similar, incluso mortero de asiento y rejuntado, sin incluir excavación ni hormigón de solera y refuerzo, para delimitación de aceras con zona terriza, vados o zonas verdes. Totalmente terminado. mo01oa030 0,270 h Oficial primera 19,97 5,39 mo01oa070 0,270 h Peón ordinario 17,45 4,71 mm05rn010 0,020 h Retrocargadora neumáticos 50 CV 32,66 0,65 PNBTVIGR20X10 1,000 m Bordillo granítico t.vi 20x10x100 cm 21,86 21,86 %CI0300 3,000 % Costes Indirectos 32,60 0,98 TOTAL PARTIDA... 33,59 Asciende el precio total de la partida a la mencionada cantidad de TREINTA Y TRES EUROS con CINCUENTA Y NUEVE CÉNTIMOS PNmU06B0701 m2 ADOQUÍN GRANITO SOBRE ARENA 9X9X6 CM Suministro y colocación de adoquinado de granito sobre arena, incluso recebado de juntas con arena fina. mo01oa090 0,360 h Cuadrilla A 46,89 16,88 mm08rb010 0,050 h Bandeja vibrante de 300 kg. 4,76 0,24 PNmP08XVA0801 1,000 m2 Adoquín granítico mixto-rústico 9x9x6 cm 47,35 47,35 mp01aa060 0,060 m3 Arena de miga sin clasif. 22,00 1,32 mp01aa190 0,500 kg Arena caliza machaq. sacos 0,3 mm 0,33 0,17 mp01d130 0,005 m3 Agua 1,11 0,01 %CI0300 3,000 % Costes Indirectos 66,00 1,98 TOTAL PARTIDA... 67,95 Asciende el precio total de la partida a la mencionada cantidad de SESENTA Y SIETE EUROS con NOVENTA Y CINCO CÉNTIMOS Documento I. Memoria Anejo 5: Justificación de precios Página 9

82 APARTADO C014 ESTRUCTURAS - MURO BANCO PNMP25J1201 m2 TRATAMIENTO ANTIGRAFITIS Y ANTIPEGATINAS Tratamiento específico y pintura antigrafitis y antipegatinas mo01ob300 0,333 h Oficial 1ª pintura 19,26 6,41 mo01ob310 0,333 h Ayudante pintura 17,62 5,87 mp25j120 0,070 l Pintura antigrafitis y antipegatinas tipo 1 43,00 3,01 mp25w030 0,070 ud Pequeño material 1,00 0,07 %CI0300 3,000 % Costes Indirectos 15,40 0,46 TOTAL PARTIDA... 15,82 Asciende el precio total de la partida a la mencionada cantidad de QUINCE EUROS con OCHENTA Y DOS CÉNTIMOS APARTADO C015 ELEMENTOS URBANOS PNmU16C0601 ud PAPELERA PLÁSTICA 120 L CIBELES Suministro y colocación de papelera plastica de 120 L modelo Cibeles de Plastic Omnium, holomologado, incluso anclaje. mo01oa030 0,375 h Oficial primera 19,97 7,49 mo01oa050 0,375 h Ayudante 18,19 6,82 mp29naa210 1,000 ud Material auxiliar para anclaje de mobiliario 3,50 3,50 PNmP29MCA0701 1,000 ud Papelera plástica 120 L Cibeles 266,87 266,87 %CI0300 3,000 % Costes Indirectos 284,70 8,54 TOTAL PARTIDA ,22 Asciende el precio total de la partida a la mencionada cantidad de DOSCIENTOS NOVENTA Y TRES EUROS con VEINTIDOS CÉNTIMOS APARTADO C016 REGULACION DE TRAFICO SUBCAPÍTULO C02 RED DE RIEGO APARTADO C021 TUBERÍAS, ARQUETAS Y VÁLVULAS PNmU11D010 ud VENTOSA TRIFUNCIONAL Ø 25 mm Suministro y colocación válvula de ventosa automática de plástico con deflector de aire y dispositivo de purga de ø 25 mm, incluso junta de brida, colocación sobre tubería de alimentación, incluida válvula de bola de DN25 mm, para aislar la ventosa. mo01oa030 0,900 h Oficial primera 19,97 17,97 mo01oa070 0,900 h Peón ordinario 17,45 15,71 PNVATRIFP 1,000 ud Ventosa trifuncional plástica de 1" PN16 84,28 84,28 mp17xe030 1,000 ud Válvula esfera latón roscar 1" 20,48 20,48 %CI0300 3,000 % Costes Indirectos 138,40 4,15 TOTAL PARTIDA ,59 Asciende el precio total de la partida a la mencionada cantidad de CIENTO CUARENTA Y DOS EUROS con CINCUENTA Y NUEVE CÉNTIMOS

83 APARTADO C022 ELEMENTOS RED DE RIEGO TERCIARIA PNRPEV ud REGULADOR DE PRESIÓN PARA EV C/MANÓMETRO Suministro e instalación de regulador de presión para electroválvulas, incluso manómetro de glicerina de 0 a 6 bares en electroválvulas, completamente instalado. mo01oa030 0,100 h Oficial primera 19,97 2,00 mo01oa070 0,100 h Peón ordinario 17,45 1,75 PNREGPEV 1,000 ud Regulador de presión para electroválvulas 50,47 50,47 PNMANGL06 1,000 ud Manómetro de glicerina de 0 a 6 bares 20,17 20,17 %CI0300 3,000 % Costes Indirectos 74,40 2,23 TOTAL PARTIDA... 76,62 Asciende el precio total de la partida a la mencionada cantidad de SETENTA Y SEIS EUROS con SESENTA Y DOS CÉNTIMOS PNMANOM010 ud MANÓMETRO GLICERINA 0-10 BAR Ud. de suministro y montaje de manómetro de glicerina de 0 a a10 bar en arqueta de electroválvulas a la entrada del colector. mo01ob200 0,040 h Oficial 1ª fontanero calefactor 20,54 0,82 mo01ob210 0,040 h Oficial 2ª fontanero calefactor 18,70 0,75 PNMANG 1,000 ud Manómetro de glicerina 0-10 bar 6,25 6,25 %CI0300 3,000 % Costes Indirectos 7,80 0,23 TOTAL PARTIDA... 8,05 Asciende el precio total de la partida a la mencionada cantidad de OCHO EUROS con CINCO CÉNTIMOS PNVTR34 ud VENTOSA TRIFUNCIONAL 3/4" PLÁSTICO Ud. de suministro y colocación de ventosa trifuncional de 3/4" fabricada en plástico, en el punto alto del colector de arquetas de electroválvulas, totalmente instalado según planos de detalle. mo01ob200 0,040 h Oficial 1ª fontanero calefactor 20,54 0,82 mo01ob210 0,040 h Oficial 2ª fontanero calefactor 18,70 0,75 PNVT34 1,000 ud Ventosa trifuncional plástico 3/4 pulgada 24,50 24,50 %CI0300 3,000 % Costes Indirectos 26,10 0,78 TOTAL PARTIDA... 26,85 Asciende el precio total de la partida a la mencionada cantidad de VEINTISEIS EUROS con OCHENTA Y CINCO CÉNTIMOS PNVTR12ARQ ud VENTOSA CINÉTICA 1/2" PLÁSTICO EN ARQUETA Ud. de suministro y colocación de ventosa trifuncional de 1/2" fabricada en plástico, colocada en la tubería de goteo, según planos de detalle, incluidas piezas especiales de conexión dentro de arqueta prefabricada en HDPE, con dos aperturas laterales, de 18 cm. de diámetro superios y 25 cm. de altura, totalmente instalada. mo01ob200 0,040 h Oficial 1ª fontanero calefactor 20,54 0,82 mo01ob210 0,040 h Oficial 2ª fontanero calefactor 18,70 0,75 PNVC12 1,000 ud Ventosa cinética plástico 1/2 pulgada 7,13 7,13 PNARQCHDPE 1,000 ud Arqueta redonda plástico d18cm h25 cm 12,30 12,30 %CI0300 3,000 % Costes Indirectos 21,00 0,63 TOTAL PARTIDA... 21,63 Asciende el precio total de la partida a la mencionada cantidad de VEINTIUN EUROS con SESENTA Y TRES CÉNTIMOS Documento I. Memoria Anejo 5: Justificación de precios Página 11

84 APARTADO C023 AUTOMATIZACIÓN DEL RIEGO PNPROG12EST ud Program.int./ext.pilas XCH 12est Programador XCH o equivalente, para montaje interior/exterior, de 12 estaciones, alimentación a pilas de 9V, permite la alimentación a 220V utilizando solenoides de 9V, compatible con panel solar, armario estanco con cerradura, entrada independiente de sensores programables por estación, con by-pass incluido, 3 programas independientes y 4 arranques diarios por programa, calendario de riego semanal o mensual, programación de tiempos de riego desde 1 minuto hasta 4 horas, modificación porcentual de los tiempos de riego, compatible con SolarSync o equivalente, incluida colocación mural en interior/exterior y limpieza, medida la unidad instalada en obra. mo01ob240 0,300 h Oficial 1ª electricista 19,71 5,91 mo01ob250 0,300 h Oficial 2ª electricista 18,45 5,54 PNXCHYB 1,000 ud Program.int./ext.pilas XCH 12 est 302,47 302,47 %CI0300 3,000 % Costes Indirectos 313,90 9,42 TOTAL PARTIDA ,34 Asciende el precio total de la partida a la mencionada cantidad de TRESCIENTOS VEINTITRES EUROS con TREINTA Y CUATRO CÉNTIMOS PNPANSOLXCH ud Panel solar SPXCH para XCH Panel solar SPXCH o equivalente, para programador XCH o equivalente, con cable de 12 m preparado para la exposición solar en el exterior y acumulador de 800 mah 9V, incluso anclaje según diversos sistemas, medida la unidad instalada en obra. mo01ob240 0,150 h Oficial 1ª electricista 19,71 2,96 mo01ob250 0,150 h Oficial 2ª electricista 18,45 2,77 PNPANSOL 1,000 ud Panel Solar SPXCH para XCH 182,05 182,05 mp15ah120 5,000 ud Material auxiliar eléctrico 0,74 3,70 %CI0300 3,000 % Costes Indirectos 191,50 5,75 TOTAL PARTIDA ,23 Asciende el precio total de la partida a la mencionada cantidad de CIENTO NOVENTA Y SIETE EUROS con VEINTITRES CÉNTIMOS PNCABLE 8X2 m CABLE DE CONTROL 8X2 mm2 Suministro e instalación de cable antihumedad de 8x2 mm (0,6 kv) flexible, incluso conectores estancos. mo01oa030 0,005 h Oficial primera 19,97 0,10 mo01oa070 0,005 h Peón ordinario 17,45 0,09 PNLE8 1,000 m Línea eléctrica p/electrovál. 8x2mm2 2,56 2,56 %CI0300 3,000 % Costes Indirectos 2,80 0,08 TOTAL PARTIDA... 2,83 Asciende el precio total de la partida a la mencionada cantidad de DOS EUROS con OCHENTA Y TRES CÉNTIMOS

85 APARTADO C024 DEMOLICIONES ACERA Y CALZADA SUBCAPÍTULO C03 JARDINERIA Y PLANTACIONES APARTADO C031 TRABAJOS PREVIOS Y TIERRAS PNENM30 ud ENMACETADO ARBOLADO P<30 Unidad de plantación en Contenedor de 200 a 300 Litros de frondosa o conífera trasplantada, y acopio en vivero, con sustrato seleccionado con aporte de nutrientes ricos en fósforo y potasio, turbas y arenas en proporción adecuada a la especie, entablillado y tutorado en caso necesario, medida la unidad de obra totalmente ejecutada y con primer riego. mo01ob360 0,200 h Oficial 1ª jardinería 19,36 3,87 mo01oa060 0,250 h Peón especializado 17,56 4,39 mo01oa070 0,120 h Peón ordinario 17,45 2,09 mo01ob370 0,120 h Podador y espec.arboricultor 20,53 2,46 mp28w010 2,000 ud Pequeño material jardinería 1,25 2,50 mp01aa040 0,100 m3 Arena de río fina 0/2 mm. 25,26 2,53 mp28da030 0,100 m3 Tierra vegetal cribada fertiliz. 25,00 2,50 mp28da050 0,050 m3 Turba negra cribada 70,00 3,50 mm07cg010 0,200 h Camión con grúa 6 t. 49,93 9,99 PNC250L 1,000 ud Contenedor de plástico termoformado 250 L D90 31,15 31,15 mp28df010 0,060 kg Abono mineral NPK ,60 0,04 %CI0300 3,000 % Costes Indirectos 65,00 1,95 TOTAL PARTIDA... 66,97 Asciende el precio total de la partida a la mencionada cantidad de SESENTA Y SEIS EUROS con NOVENTA Y SIETE CÉNTIMOS PNELIMARBU ud ELIMINACIÓN DE ARBUSTO H<2.5 M Ud de eliminación de arbusto de altura menor de 2,5 metros, eliminando la planta y destoconado del cepellón con medios mecánicos. mo01oa070 0,050 h Peón ordinario 17,45 0,87 mm05en030 0,050 h Excav.hidráulica neumáticos 100 CV 53,67 2,68 %CI0300 3,000 % Costes Indirectos 3,60 0,11 TOTAL PARTIDA... 3,66 Asciende el precio total de la partida a la mencionada cantidad de TRES EUROS con SESENTA Y SEIS CÉNTIMOS PNELIMARBOLGP ud ELIMINACIÓN DE ARBOLADO GRAN PORTE Eliminación de arbolado de gran porte superior a 8 metros, con podador especializado, incluido el destoconado con medios mecánicos mo01ob360 1,000 h Oficial 1ª jardinería 19,36 19,36 mo01oa060 1,000 h Peón especializado 17,56 17,56 mo01ob370 1,000 h Podador y espec.arboricultor 20,53 20,53 mo01oa080 1,000 h Maquinista o conductor 18,41 18,41 mp28w010 5,000 ud Pequeño material jardinería 1,25 6,25 mm07cg010 1,000 h Camión con grúa 6 t. 49,93 49,93 mm05en030 0,200 h Excav.hidráulica neumáticos 100 CV 53,67 10,73 %CI0300 3,000 % Costes Indirectos 142,80 4,28 TOTAL PARTIDA ,05 Asciende el precio total de la partida a la mencionada cantidad de CIENTO CUARENTA Y SIETE EUROS con CINCO CÉNTIMOS Documento I. Memoria Anejo 5: Justificación de precios Página 13

86 APARTADO C032 PLANTACIONES PNJPPDLPACERF ud ACER FREEMANI AUTUMN BLAZE CM CONTENEDOR Suministro y plantación de Acer freemani Autumn Blaze de cm de circunferencia, incluso apertura de hoyo de 0.6 x 0.6 x 0.6 m y primer riego, en contenedor. mo01ob360 0,200 h Oficial 1ª jardinería 19,36 3,87 mo01ob380 0,500 h Peón jardinería 17,02 8,51 mm05en020 0,050 h Excav.hidráulica neumáticos 84 CV 48,33 2,42 mp28da080 2,000 kg Substrato vegetal fertilizado 0,65 1,30 mp01d130 0,100 m3 Agua 1,11 0,11 PNACFREE 1,000 ud Acer freemani "Autumn blaze" cm cont 125,47 125,47 %CI0300 3,000 % Costes Indirectos 141,70 4,25 TOTAL PARTIDA ,93 Asciende el precio total de la partida a la mencionada cantidad de CIENTO CUARENTA Y CINCO EUROS con NOVENTA Y TRES CÉNTIMOS PNGREVJUN ud GREVILLEA JUNIPERINA FLOR ROJA DE M CONTENDOR ud Suministro y plantación de Grevillea juniperina de m de altura, incluso apertura de hoyo de 0.40 x 0.40 x 0.40 m y primer riego, en contenedor. mo01ob360 0,050 h Oficial 1ª jardinería 19,36 0,97 mo01ob380 0,350 h Peón jardinería 17,02 5,96 mm05pn040 0,030 h Minicargadora neumáticos 40 CV 30,62 0,92 mp28da080 0,450 kg Substrato vegetal fertilizado 0,65 0,29 mp01d130 0,040 m3 Agua 1,11 0,04 PNGERVILLEA 1,000 ud Grevillea juniperina 0.8-1,00 m cont. 17,35 17,35 %CI0300 3,000 % Costes Indirectos 25,50 0,77 TOTAL PARTIDA... 26,30 Asciende el precio total de la partida a la mencionada cantidad de VEINTISEIS EUROS con TREINTA CÉNTIMOS PNPDLPKU ud KNIPHOFIA UVARIA CONTENEDOR M14 Suministro y plantación de Kniphofia uvaria Nobilis en C5L, incluso apertura de hoyo de 0.30 x 0.30 x 0.30 m y primer riego, en contenedor. mo01ob360 0,020 h Oficial 1ª jardinería 19,36 0,39 mo01ob380 0,040 h Peón jardinería 17,02 0,68 PNKNIPUVN 1,000 ud Kniphofia uvaria Nobilis M14 5,20 5,20 mp28da080 0,100 kg Substrato vegetal fertilizado 0,65 0,07 mp01d130 0,016 m3 Agua 1,11 0,02 %CI0300 3,000 % Costes Indirectos 6,40 0,19 TOTAL PARTIDA... 6,55 Asciende el precio total de la partida a la mencionada cantidad de SEIS EUROS con CINCUENTA Y CINCO CÉNTIMOS PNPDLPSJJC ud SALVIA JAMENSIS JAMES COMPTON C-2.5L Suministro y plantación de Salvia Jamensis James compton,en C2.5L incluso apertura de hoyo de 0.30 x 0.30 x 0.30 m y primer riego, en contenedor. mo01ob360 0,020 h Oficial 1ª jardinería 19,36 0,39 mo01ob380 0,040 h Peón jardinería 17,02 0,68 PNSALVIAJAJC 1,000 ud Salvia Jamensis James Compton C-2.5L 3,74 3,74 mp28da080 0,100 kg Substrato vegetal fertilizado 0,65 0,07 mp01d130 0,016 m3 Agua 1,11 0,02 %CI0300 3,000 % Costes Indirectos 4,90 0,15 TOTAL PARTIDA... 5,05 Asciende el precio total de la partida a la mencionada cantidad de CINCO EUROS con CINCO CÉNTIMOS

87 PNPDLPAM ud ACANTHUS MOLLIS CONT 1.5L Suministro y plantación de Acanthus Mollis en contenedor de 1,5 litros, incluso apertura de hoyo de 0.30 x 0.30 x 0.30 m y primer riego, en contenedor. mo01ob360 0,020 h Oficial 1ª jardinería 19,36 0,39 mo01ob380 0,040 h Peón jardinería 17,02 0,68 PNACANTHUSM 1,000 ud Acanthus Mollis c-15l 6,15 6,15 mp28da080 0,100 kg Substrato vegetal fertilizado 0,65 0,07 mp01d130 0,016 m3 Agua 1,11 0,02 %CI0300 3,000 % Costes Indirectos 7,30 0,22 TOTAL PARTIDA... 7,53 Asciende el precio total de la partida a la mencionada cantidad de SIETE EUROS con CINCUENTA Y TRES CÉNTIMOS PNPDLPAAB ud AGAPANTHUS AFRICANUS FLOR BLANCA C2L Suministro y plantación de Agapanthus africanus flor blancaen C-2L, incluso apertura de hoyo de 0.30 x 0.30 x 0.30 m y primer riego, en contenedor. mo01ob360 0,020 h Oficial 1ª jardinería 19,36 0,39 mo01ob380 0,040 h Peón jardinería 17,02 0,68 PNAGAAFB 1,000 ud Agapanthus africanus C2l. flor blanca 2,86 2,86 mp28da080 0,100 kg Substrato vegetal fertilizado 0,65 0,07 mp01d130 0,016 m3 Agua 1,11 0,02 %CI0300 3,000 % Costes Indirectos 4,00 0,12 TOTAL PARTIDA... 4,14 Asciende el precio total de la partida a la mencionada cantidad de CUATRO EUROS con CATORCE CÉNTIMOS PNPDLPAAA ud AGAPANTHUS AFRICANUS FLOR AZUL C2L Suministro y plantación de Agapanthus africanus flor azul en C-2L, incluso apertura de hoyo de 0.30 x 0.30 x 0.30 m y primer riego, en contenedor. mo01ob360 0,020 h Oficial 1ª jardinería 19,36 0,39 mo01ob380 0,040 h Peón jardinería 17,02 0,68 PNAGAPAFAZ 1,000 ud Agapanthus africanus C-2L flor azul 2,86 2,86 mp28da080 0,100 kg Substrato vegetal fertilizado 0,65 0,07 mp01d130 0,016 m3 Agua 1,11 0,02 %CI0300 3,000 % Costes Indirectos 4,00 0,12 TOTAL PARTIDA... 4,14 Asciende el precio total de la partida a la mencionada cantidad de CUATRO EUROS con CATORCE CÉNTIMOS PNPDLPCGYP ud CEANOTHUS GRISEUS HORIZONTALIS YANKEE POINT C5L Suministro y plantación de Ceanothus griseus horizontalis Yankee point en C5L, incluso apertura de hoyo de 0.30 x 0.30 x 0.30 m y primer riego, en contenedor. mo01ob360 0,020 h Oficial 1ª jardinería 19,36 0,39 mo01ob380 0,040 h Peón jardinería 17,02 0,68 PNCEANOTGYP 1,000 ud Ceanothus griseus Yankee Point C-5L 7,08 7,08 mp28da080 0,100 kg Substrato vegetal fertilizado 0,65 0,07 mp01d130 0,016 m3 Agua 1,11 0,02 %CI0300 3,000 % Costes Indirectos 8,20 0,25 TOTAL PARTIDA... 8,49 Asciende el precio total de la partida a la mencionada cantidad de OCHO EUROS con CUARENTA Y NUEVE CÉNTIMOS PNCERTOM ud CERASTIUM TOMENTOSUM C-2L mo01ob360 0,020 h Oficial 1ª jardinería 19,36 0,39 mo01ob380 0,040 h Peón jardinería 17,02 0,68 PNCERASTIUM 1,000 ud Cerastium tomentosum c-2l 2,20 2,20 mp28da080 0,100 kg Substrato vegetal fertilizado 0,65 0,07 mp01d130 0,016 m3 Agua 1,11 0,02 %CI0300 3,000 % Costes Indirectos 3,40 0,10 TOTAL PARTIDA... 3,46 Asciende el precio total de la partida a la mencionada cantidad de TRES EUROS con CUARENTA Y SEIS CÉNTIMOS Documento I. Memoria Anejo 5: Justificación de precios Página 15

88 APARTADO C033 VARIOS SUBCAPÍTULO C04 VELAS DE SOMBRA PNVELASTG VELAS DE SOMBRA 5X5X7,10 Ud de suministro y colocación de velas de sombra triangulares de tamaño de 5x5x7,10 metros, fabricada en HT- PE, gramaje de 280 gr/m2, resistencia al viento de hasta 100 km/h, protección solar del 90% de UVA/UVB, incluidos 3 postes en acero galvanizado redondos de medidas 100 mm de diámetro x 4 mm de espesor de hasta 4.5 metros de altura, soldados sobre una pletina de acero de 1 cm fijada con cuatro patillas de redondo corrugado de diametro 12 mm y 50 cm de longitud y pernios de diámetro 12, situada sobre una zapata de hormigón de medidas 70x70x50 cm, incluidos los tensores con cable de acero galvanizado de alta resistencia, tensores, mosquetones, tornillería y ganchos de agarre fabricados en acero inoxidable, montados con soldaduras con sistema antirrobo, unidad de obra totalmente ejecutada. mo01oa030 4,145 h Oficial primera 19,97 82,78 mo01oa070 5,200 h Peón ordinario 17,45 90,74 mm11hv050 0,100 h Vibrador de aguja eléctrico 5,35 0,54 mm02ge095 0,045 h Grúa telescópica s/camión t. 63,67 2,87 PNVELPAG 3,000 ud Poste 100x4 mm x 4,5 metros ac/galvanizado 179,00 537,00 PNVELCAG 10,000 m.l. Cable de acero galvanizado 10 mm 3,78 37,80 PNVELCF 1,000 ud Vela triangular Coolfit 5x5x7,10 color a elegir 187,84 187,84 mp01hm130 1,000 m3 Hormigón HM-20/P/40/IIa central 77,11 77,11 mp03alp010 18,300 kg Acero laminado S 275JR 1,08 19,76 mp03acc020 1,980 kg Acero corrugado B 500 S/SD 12 mm 0,83 1,64 PNVELMATMO 1,000 ud Material de montaje, tensores, mosquetones, ,13 114,13 mp25ou080 0,002 l Minio electrolítico 11,39 0,02 %CI0300 3,000 % Costes Indirectos 1.152,20 34,57 TOTAL PARTIDA ,80 Asciende el precio total de la partida a la mencionada cantidad de MIL CIENTO OCHENTA Y SEIS EUROS con OCHENTA CÉNTIMOS SUBCAPÍTULO C05 ESTUDIO DE SEGURIDAD Y SALUD APARTADO C051 PROTECCIONES INDIVIDUALES APARTADO C052 PROTECCIONES COLECTIVAS SEÑALIZACION APARTADO C053 PROTECCIONES COLECTIVAS. SEGURIDAD CONTRA INCENDIOS APARTADO C054 PROTECCIONES COLECTIVAS. SEGURIDAD EN INSTALACIONES ELÉCTRICAS APARTADO C055 HIGIENE Y BIENESTAR

89 ANEJO 6 GESTIÓN DE RESIDUOS

90

91 DISTRITO FUENCARRAL EL PARDO Remodelación de la Mediana de la Calle Ginzo de Limia ÍNDICE DEL ANEJO 6: GESTIÓN DE RESIDUOS 1.- INTRODUCCIÓN PRINCIPIOS BÁSICOS PARA LA GESTIÓN DE LOS RESIDUOS CONVENIENCIA Y OBJETO DEL ESTUDIO DE GESTIÓN DE RESIDUOS NORMATIVA SOBRE GESTIÓN DE RESIDUOS ESTUDIO DE GESTIÓN DE LOS RCDS SEGÚN EL REAL DECRETO105/ CONTENIDO DEL ESTUDIO IDENTIFICACIÓN DE LOS RESIDUOS A GENERAR MEDIDAS DE SEGREGACIÓN "IN SITU" (CLASIFICACIÓN/SELECCIÓN) PREVISIÓN DE OPERACIONES DE REUTILIZACIÓN PREVISIÓN DE VALORIZACIÓN "IN SITU" DE LOS RESIDUOS DESTINO PREVISTO PARA EL RESTO DE LOS RESIDUOS PRESCRIPCIONES SOBRE LOS RCDS PRESCRIPCIONES GENERALES PRESCRIPCIONES TÉCNICAS PARTICULARES INSTALACIONES PREVISTAS MEDIDAS PARA LA CORRECTA GESTIÓN DE LOS RESIDUOS EN OBRA GESTIÓN AMBIENTAL AL INICIO. PERMISOS Y REQUISITOS GESTIÓN AMBIENTAL EN FASE DE OBRA PUNTO LIMPIO MEDIDAS EN LAS INSTALACIONES AUXILIARES DE OBRA RETIRADA Y LIMPIEZA DE RESIDUOS AL FINALIZAR LAS OBRAS RESIDUOS PELIGROSOS (RPS) DEFINICIÓN GESTIÓN DE LOS RESIDUOS PELIGROSOS. PRINCIPIOS A CUMPLIR RETIRADA DE LOS RESIDUOS PELIGROSOS. DOCUMENTACIÓN GESTIÓN DE RESIDUOS PELIGROSOS: ACEITES USADOS OTRAS OBLIGACIONES BUENAS PRÁCTICAS PARA LA GESTIÓN Y MINIMIZACIÓN DE RP GESTIÓN DE LOS RESIDUOS SÓLIDOS URBANOS (RSU) Y ASIMILABLES DEFINICIÓN GESTIÓN DE RESIDUOS URBANOS BUENAS PRÁCTICAS EN LA GESTIÓN DE RESIDUOS URBANOS...22 Documento I. Memoria Anejo 6: Gestión de residuos

92

93 DISTRITO FUENCARRAL EL PARDO Remodelación de la Mediana de la Calle Ginzo de Limia 1.-INTRODUCCIÓN El presente anejo desarrolla las necesidades relacionadas con la gestión de los residuos generados en las obras del proyecto: Remodelación de la mediana de la Calle Ginzo de Limia, Distrito Fuencarral El Pardo. Para la realización de este estudio se han tenido en cuenta las distintas normativas aplicables en materia de residuos, a nivel estatal, autonómico y municipal PRINCIPIOS BÁSICOS PARA LA GESTIÓN DE LOS RESIDUOS Toda la legislación que existe en relación a los residuos, tanto en España como en las distintas Comunidades Autónomas, parte de principios básicos para la buena gestión. Un ejemplo de ello es el Real Decreto 105/2008, que regula la producción y gestión de los Residuos De Construcción y Demolición (en lo sucesivo RCDs), que parte de tres principios básicos: Prevención y minimización en origen, reduciendo la producción y nocividad. Incentivación de la reutilización, reciclado y cualesquiera otras formas de valorización y cierre de ciclos. Eliminación adecuada de los residuos que no puedan valorizarse e implantación de los medios necesarios para su correcta gestión. En la Comunidad de Madrid, la planificación en materia de residuos se basa en programas específicos para residuos recogidos en la Estrategia de residuos de la Comunidad de Madrid (aprobada por Acuerdo de 18 de octubre de 2007, del Consejo de Gobierno) CONVENIENCIA Y OBJETO DEL ESTUDIO DE GESTIÓN DE RESIDUOS El Estudio de Gestión de Residuos tiene como objetivos principales llevar a cabo un correcto control de los residuos y hacer partícipe de la gestión a los distintos miembros de la obra. Para el caso de los RCDs la normativa al respecto (Real Decreto 105/2008) obliga a realizar un estudio de gestión de residuos en el que se estimen los volúmenes, las medidas de prevención, las operaciones de reutilización, valorización o eliminación, las medidas para la separación en obra y una valoración del coste de la gestión. Documento I. Memoria Anejo 6: Gestión de residuos 1

94 Mediante esta herramienta podemos prever y optimizar la gestión y valorización de los residuos antes de que éstos se produzcan, desde el propio proyecto. Además, el hecho de obtener el coste de esta gestión servirá para que el constructor y el promotor apliquen medidas de minimización y clasificación en origen. Este estudio de gestión de RCDs es el que se recoge en el apartado 3. Además, dada la importancia que presenta también la gestión de otro tipo de residuos (peligrosos, urbanos, etc.) en el apartado 4 se describen las medidas para la correcta gestión de los mismos. 2.-NORMATIVA SOBRE GESTIÓN DE RESIDUOS A nivel estatal, son de aplicación las siguientes normas: Real Decreto 1304/2009, de 31 de julio, por el que se modifica el Real Decreto 1481/2001, de 27 de diciembre, por el que se regula la eliminación de residuos mediante el depósito en vertedero. Resolución de 20 de enero de 2009, de la Secretaría de Estado de Cambio Climático, por la que se publica el Acuerdo del Consejo de Ministros por el que se aprueba el Plan Nacional Integrado de Residuos para el período Real Decreto 106/2008, de 1 de febrero, sobre pilas y acumuladores y la gestión ambiental de sus residuos. Real Decreto 105/2008, de 1 de febrero, por el que se regula la producción y gestión de los residuos de construcción y demolición. Real Decreto 679/2006, de 2 de junio, por el que se regula la gestión de los aceites industriales usados. Real Decreto 1619/2005, de 30 de diciembre, sobre la gestión de neumáticos fuera de uso. Real Decreto 9/2005, de 14 de enero, por el que se establece la relación de actividades potencialmente contaminantes del suelo y los criterios y estándares para la declaración de suelos contaminados. Real Decreto 208/2005, de 25 de febrero, sobre aparatos eléctricos y electrónicos y la gestión de sus residuos. Real Decreto 653/2003, de 30 de mayo, sobre incineración de residuos. Orden MAM/304/2002, de 8 de febrero, por la que se publican las operaciones de valorización y eliminación de residuos y la lista europea de residuos.

95 DISTRITO FUENCARRAL EL PARDO Remodelación de la Mediana de la Calle Ginzo de Limia Real Decreto 1481/2001, de 27 de diciembre, por el que se regula la eliminación de residuos mediante depósito en vertedero. Real Decreto 1378/1999 por el que se establecen medidas para la eliminación y gestión de los policlorobifenilos, policloroterfenilos y aparatos que los contengan (PCBs/PCTs). Ley 10/1998, de 21 de abril, de residuos. Real Decreto 782/1998, de 30 de abril, por el que se aprueba el Reglamento de desarrollo de la Ley 11/1997. Ley 11/1997, de 24 de abril, de Envases y Residuos de Envases. Real Decreto 952/1997, de 20 de junio, por el que se modifica el Reglamento de ejecución de la Ley 20/86, Básica de Residuos Tóxicos y Peligrosos aprobado mediante Real Decreto 833/1988. Orden de 13 de octubre de 1989 por la que se determinan los métodos de caracterización de los residuos tóxicos y peligrosos. Real Decreto 833/1988, de 20 de julio, por el que se aprueba el Reglamento para la ejecución de la Ley 20/1986 básica de residuos tóxicos y peligrosos. A nivel autonómico, son de aplicación las siguientes normas: Orden 2726/2009, de 16 de julio, por la que se regula la gestión de los residuos de construcción y demolición en la Comunidad de Madrid (BOCM 7 Agosto). Acuerdo de 18 de octubre de 2007, del Consejo de Gobierno, por el que se aprueba la Estrategia de Residuos de la Comunidad de Madrid. (BOCM de 5 de noviembre de 2007). Ley 6/2003, de 20 de marzo, del Impuesto sobre Depósito de Residuos (BOCM 31 Marzo). Ley 5/2003, de 20 de marzo, de Residuos de la Comunidad de Madrid (BOCM de 31 de marzo de 2003). Acuerdo de 21 de febrero de 2002, del Consejo de Gobierno, por el que se aprueba el Plan de Gestión Integrada de los Residuos de Construcción y Demolición de la Comunidad de Madrid (BOCM 8 abril). Documento I. Memoria Anejo 6: Gestión de residuos 3

96 Decreto 148/2001, de 6 de septiembre, del Consejo de Gobierno, por el que se somete a autorización la eliminación en la Comunidad de Madrid de residuos procedentes de otras partes del territorio nacional. (BOCM de 14 de septiembre de Corrección de errores: BOCM de 24 de octubre de 2001). Orden 2029/2000, de 26 de mayo, del Consejero de Medio Ambiente, por la que se regulan los impresos a cumplimentar en la entrega de pequeñas cantidades del mismo tipo de residuo. Decreto 93/1999, de 10 de junio, del Consejo de Gobierno, sobre gestión de pilas y acumuladores usados en la Comunidad de Madrid (BOCM de 22 de junio de Corrección de errores: BOCM de 2 de julio de 1999). Decreto 9/1995, de 9 de febrero, del Consejo de Gobierno, por el que se aprueban las líneas básicas del sistema de gestión e infraestructuras de tratamiento de los residuos sólidos urbanos. (BOCM de 10 de marzo de 1995). Decreto 4/1991, de 10 de enero, del Consejo de Gobierno, por el que se crea el Registro de Pequeños Productores de Residuos Tóxicos y Peligrosos. (BOCM de 4 de febrero de 1991). A nivel local (ayto. de Madrid), es de aplicación la siguiente norma: Ordenanza de Limpieza de los Espacios Públicos y Gestión de Residuos 3.-ESTUDIO DE GESTIÓN DE LOS RCDS SEGÚN EL REAL DECRETO105/2008 En el estudio de posibles tipos de residuos que pueden ser generados durante la ejecución del proyecto, se establecen los siguientes: a) Durante las fases de preparación, desbroce y demolición previstas: Materia vegetal * Tierra con materia orgánica ** Tierra con posible presencia de restos de construcción Hormigón y restos de materiales de construcción (ladrillos, bloques, etc.) Plásticos (presencia testimonial) Metales (presencia testimonial)

97 DISTRITO FUENCARRAL EL PARDO Remodelación de la Mediana de la Calle Ginzo de Limia b) Durante la fase de construcción se prevé generar los siguientes tipos de residuos: Hormigón de rechazo Restos de materiales de construcción Resto de envases, embalajes (palets, cartón, papel, plásticos, etc.) y encofrados Envases de pintura, aceites, combustibles, protectores, barnices, etc. *** Restos de material eléctrico y cables Otros materiales * Muchos de estos tipos son, en general, reciclables y otros deberán ser tratados como residuos peligrosos (los marcados con ***). En general, los marcados con * irán a vertedero de orgánicos y los marcados con ** será posible reutilizarlos en la obra CONTENIDO DEL ESTUDIO De conformidad con el RD 105/2008, de 1 de febrero, por el que se regula la producción y gestión de los residuos de construcción y demolición, se incluye un estudio de gestión de residuos de construcción y demolición en este anejo, conforme a lo establecido en el artículo 4 Obligaciones del productor de residuos de la construcción y demolición, con el siguiente contenido: Identificación de los residuos codificados con arreglo a la lista europea de residuos publicada por Orden MAM/304/2002, de 8 de febrero, por la que se publican las operaciones de valorización y eliminación de residuos y la lista europea de residuos. Estimación de la cantidad de RCDs que se generará en la obra en toneladas (t) Medidas de segregación in situ. Previsión de reutilización en la misma obra u otros emplazamientos. Operaciones de valorización in situ. Destino previsto para los residuos. Prescripciones para el correcto almacenamiento, manejo u otras operaciones de gestión. Valoración del coste previsto para la correcta gestión de los RCDs. Documento I. Memoria Anejo 6: Gestión de residuos 5

98 Instalaciones previstas para el almacenamiento de los residuos. El presente Estudio tendrá como continuidad un Plan de gestión de RCDs redactado de conformidad al artículo 5 del Real Decreto 105/2008; este artículo contempla como obligaciones del poseedor de RCDs (constructor, subcontratistas), presentar a la propiedad de la misma un plan que refleje cómo llevará a cabo las obligaciones que le incumban en relación con los residuos de construcción y demolición producidos en la obra. El plan, una vez aprobado por la Dirección Facultativa y aceptado por la propiedad, pasará a formar parte de los documentos de la obra IDENTIFICACIÓN DE LOS RESIDUOS A GENERAR Las principales actuaciones que conlleva la ejecución del proyecto y que pueden generar RCDs son: movimientos de tierras, excavación en zanja, rellenos de zanja, demoliciones Todas estas actuaciones implican la ejecución de una serie de unidades de obra y, en consecuencia, la generación de RCDs procedentes de las demoliciones, de rechazos de materiales de la obra, etc. En la siguiente tabla se presenta una clasificación de los RCDs que presuntamente se generarán en la obra, especificando el código correspondiente según la Lista Europea de Residuos (LER), establecida en la Orden MAM/304/2002 o sus modificaciones posteriores. Código LER RESIDUOS DE CONSTRUCCIÓN Y DEMOLICIÓN Definición Hormigón, ladrillos, tejas y materiales cerámicos Hormigón Ladrillos Tejas y materiales cerámicos Mezclas de hormigón, ladrillos, tejas y materiales cerámicos que no contengan sustancias peligrosas Madera, vidrio y plástico Madera Vidrio Plástico Metales, incluidas sus aleaciones Metales mezclados

99 DISTRITO FUENCARRAL EL PARDO Remodelación de la Mediana de la Calle Ginzo de Limia Tierra, piedras y lodos de drenaje Tierras y piedras que no contengan sustancias peligrosas Otros residuos de construcción y demolición Residuos mezclados de construcción que no contengan sustancias peligrosas Los posibles materiales y su estado se toman teniendo en cuenta las inspecciones de campo y los antecedentes de las fincas. También se tiene en cuenta los trabajos propuestos en el proyecto y los materiales que presuntamente se encontrarán en las obras (relacionados con embalajes, pinturas, etc.) 3.3.-MEDIDAS DE SEGREGACIÓN "IN SITU" (CLASIFICACIÓN/SELECCIÓN) Respecto a la gestión de los RCDs en la obra, hay que señalar la necesidad de separar para facilitar la recogida selectiva. La normativa en materia de RCDs establece que estos residuos se separen, si es posible, en la misma obra y en fracciones determinadas según los materiales. Esta separación selectiva permite alcanzar un grado más alto de recuperación de los residuos, ya que facilitan el reciclaje o la reutilización posterior. La separación y recogida selectiva son acciones que tienen por objetivo disponer de residuos de composición homogénea, clasificados por su naturaleza (hormigones, obra de fábrica, metales, etc.) de manera que faciliten los procesos de valorización o de tratamiento especial. También tienen el objetivo de recuperar en el mejor estado posible los elementos de construcción que sean reutilizables. Para facilitar los procesos de reciclaje se tiene que disponer de residuos de composición homogénea, sobre todo exentos de materiales potencialmente peligrosos, por ello tienen que separarse de los demás materiales con los que van mezclados y clasificarse por su naturaleza. De esta forma, para el tratamiento de los residuos estimados en el apartado anterior se plantean las siguientes posibilidades: Eliminación previa de elementos peligrosos Derribo separativo / segregación en obra (ej: pétreos, madera, metales, plásticos, cartón, envases, orgánicos, peligrosos ). Esta opción será imprescindible en caso de que el volumen de RCDs supere las fracciones establecidas en el artículo 5.5 del Real Decreto 105/2008 (ver también fracciones mínimas establecidas en la disposición final cuarta del RD 105/2008). Es decir: Documento I. Memoria Anejo 6: Gestión de residuos 7

100 Fracción mínima para segregación (R.D. 105/2008) Hormigón Ladrillos, tejas, cerámicos Metales Madera Vidrio Plásticos Papel y cartón 160,00 T 80,00 T 4,00 T 2,00 T 2,00 T 1,00 T 1,00 T Como se observa comparando las tablas, solo se alcanza los límites para tipos de residuos como papel o cartón, que son productos fáciles de separar y almacenar Derribo integral o recogida de escombros en obra nueva todo mezclado, y posterior tratamiento en planta. En el caso que nos ocupa, en este proyecto se opta por una solución mixta, teniendo en cuenta las características de las obras y el volumen previsto de residuos: o Los residuos inertes se recogerán todo mezclado en contenedores o para su transporte directo a vertedero autorizado, cumpliendo las especificaciones exigidas en las distintas reglamentaciones que regulan la gestión de los residuos de construcción y demolición. o El resto de residuos recibirán un tratamiento de separación en obra y serán almacenados en puntos limpios hasta su recepción por el gestor autorizado de residuos o Los residuos peligrosos serán tratados según la legislación vigente para ello PREVISIÓN DE OPERACIONES DE REUTILIZACIÓN No hay previsión de reutilización en la obra de ningún material. En todo caso, se obligará a los suministradores de materiales que su traslado a la obra sea gradual a fin de no almacenar materiales con el potencial riesgo de sufrir daño y por tanto no poder utilizarse. Además, se instará a los proveedores a retirar los soportes utilizados en la traída de materiales a la obra (palletes o envoltorios de plásticos o cartón) que podrá reutilizar en otras obras y a su vez repercutirán en la minimización de residuos en ésta.

101 DISTRITO FUENCARRAL EL PARDO Remodelación de la Mediana de la Calle Ginzo de Limia 3.5.-PREVISIÓN DE VALORIZACIÓN "IN SITU" DE LOS RESIDUOS Una vez identificados los residuos, hay que determinar qué alternativa de gestión es la más adecuada en cada caso, de cara a valorizar los residuos o la deposición de los residuos en vertederos. Cuando un residuo no es valorizable y está formado por materiales inertes, se ha de depositar en un vertedero controlado. Valorizar los elementos y materiales de los residuos de la construcción es aprovechar las materias, subproductos y sustancias que contienen, de manera que se pueda evitar que los residuos se eliminen por el sistema de vertido incontrolado en el suelo. Una buena gestión de los residuos debe perseguir su máxima valorización a fin de reducir al máximo posible el impacto medioambiental. En el caso que nos ocupa, no está prevista la ejecución de labores de valorización de residuos dado su escaso volumen. En todo caso, el cumplimiento de la Orden 2726/2009, cuando se realicen operaciones de valorización de los residuos no peligrosos de construcción y demolición en la misma obra, dice que el poseedor de los residuos deberá estar inscrito en el citado Registro de actividades de valorización in situ de residuos de construcción y demolición. La información que se debe suministrar para la inscripción en el Registro se encuentra recogida en el artículo 7.2 de dicha Orden DESTINO PREVISTO PARA EL RESTO DE LOS RESIDUOS En el resto de los casos, no hay previsión de reutilización o de valorización de los residuos, por lo que serán transportados a planta de tratamiento o vertedero autorizado. Las empresas de Gestión y tratamiento de residuos estarán en todo caso autorizadas por la Comunidad de Madrid para la gestión de residuos, ya sean peligrosos o no peligrosos. A fin de evitar una mala gestión, el responsable de la gestión de residuos en la obra llevará un estricto control sobre la generación, gestión en la obra y seguimiento de todos los residuos, identificados, etiquetando y almacenando de forma correcta en función de la naturaleza de cada residuo. Documento I. Memoria Anejo 6: Gestión de residuos 9

102 3.7.-PRESCRIPCIONES SOBRE LOS RCDS Tal y como establece el artículo 4 del RD 105/2008 en este apartado se incluyen las prescripciones referidas al almacenamiento, manejo, separación y gestión de los residuos de construcción y demolición dentro de la obra PRESCRIPCIONES GENERALES Elaboración del Plan de Gestión de RCDs En relación con el presente Estudio, el Contratista adjudicatario de la obra está obligado, antes del inicio de las obras, a presentar a la Dirección de Obra un Plan, que de denominará Plan de Gestión de Residuos de Construcción y Demolición, en el que se concrete en detalle cómo se llevará a cabo sus obligaciones en relación con los RCDs, así como las directrices y medidas contempladas en el presente Estudio. Este Plan, una vez aprobado por la Dirección de Obra, pasará a formar parte de los documentos contractuales de la obra. Documentación de la gestión de los RCDs Tal como se recoge en el Art. 5.7 del RD 105/2008, el poseedor de los RCDs, en este caso el Contratista adjudicatario de la obra, estará obligado a entregar al productor de los RCDs, en este caso el Promotor y en particular al Director de Obra, los certificados y demás documentación acreditativa de la gestión de los residuos. El Responsable de la Gestión de los RCDs llevará al día un Libro-Registro de la Gestión de los RCDs que será presentado, al menos, mensualmente al Director de Obra. En el Libro-registro se indicarán y/o recogerán, al menos, las operaciones de reutilización, valorización o eliminación, las cantidades de residuos destinadas a dichas operaciones, autorizaciones de los gestores de residuos autorizados, fechas de gestión, referencias de los documentos de gestión de RCDs y el destino de los mismos. Control de subcontratistas El Contratista adjudicatario deberá asegurarse que los subcontratistas aceptan, conocen y cumplen el Plan de Gestión de RCDs. Formación medioambiental El Contratista deberá asegurarse que todo el personal de la obra conoce sus responsabilidades para el cumplimiento del Plan de Gestión de RCDs. Así mismo,

103 DISTRITO FUENCARRAL EL PARDO Remodelación de la Mediana de la Calle Ginzo de Limia deberá elaborar y distribuir al personal de la obra, incluidos los subcontratistas, documentación formativa en la que se recojan las principales directrices del Plan. Responsable de la gestión de RCDs El Contratista deberá designar un Responsable de la Gestión de RCDs que será el encargado de la aplicación y puesta en marcha del Plan de Gestión de RCDs, así como de proporcionar la información que estime necesaria la Dirección de Obra PRESCRIPCIONES TÉCNICAS PARTICULARES Clasificación y recogida selectiva de residuos Consiste en el conjunto de operaciones para la recogida selectiva y clasificación de residuos no peligrosos constituidos por hormigón, tejas y materiales cerámicos, ladrillos, (o mezclas de éstos), madera, plástico, cables, y su depósito en las zonas designadas con objeto de que sean retirados por gestor de residuos autorizado. Los residuos estarán clasificados en contenedores o zonas de acopio designadas en las distintas categorías según la Lista Europea de Residuos y en particular según lo indicado en el Estudio de Gestión de RCDs. Retirada a vertedero de tierras Consiste en el conjunto de operaciones para la recogida y transporte de los residuos de construcción y demolición de carácter pétreo, constituidos por tierras y piedras de la excavación hasta vertedero. Estas operaciones serán realizadas por gestores de residuos autorizados para su transporte por el organismo competente en materia de medio ambiente de la Comunidad Autónoma dónde se ejecuta la obra. Retirada y transporte a planta de valorización de residuos no peligrosos no pétreos Consiste en el conjunto de operaciones para la recogida y transporte de los residuos de construcción y demolición constituidos por materiales no pétreos (metal, madera, papel y cartón, vidrio, plástico) desde la zona principal de almacenamiento de residuos hasta planta de valorización. Estas operaciones serán realizadas por gestores de residuos autorizados para su transporte por el organismo competente en materia de medio ambiente de la Comunidad Autónoma. Se incluye el alquiler de los contenedores, la carga, el transporte y la entrega de los residuos en plantas de valorización. Documento I. Memoria Anejo 6: Gestión de residuos 11

104 Retirada a planta de valorización de residuos no peligrosos pétreos (excepto tierras y piedras) Consiste en el conjunto de operaciones para la recogida y transporte de los residuos de construcción y demolición de carácter pétreo (excepto tierras y piedras de la excavación y movimiento de tierras) constituidos por hormigón, tejas y materiales cerámicos, ladrillos, (o mezclas de éstos), hasta la planta de valorización. Estas operaciones serán realizadas por gestores de residuos autorizados por el organismo competente en materia de medio ambiente de la Comunidad de Madrid. Retirada a vertedero de residuos vegetales Consiste en el conjunto de operaciones para la recogida y transporte de los residuos de las operaciones de corta de ejemplares hasta vertedero. Estas operaciones serán realizadas por gestores de residuos autorizados para su transporte por el organismo competente en materia de medio ambiente de la Comunidad Autónoma dónde se ejecuta la obra INSTALACIONES PREVISTAS Se prevé el acondicionamiento de un punto limpio dentro del ámbito para el almacenamiento y clasificación de residuos. La ubicación de este punto permite: Su accesibilidad tanto para el personal de la obra como para los vehículos que retiran los contenedores. Su no interferencia con el desarrollo normal de la obra. No obstante, dicha ubicación podrá ser modificada al comienzo de la obra debido a razones técnicas o prácticas. Este punto limpio servirá para la segregación, almacenamiento e identificación de los residuos peligrosos, urbanos o asimilables a urbanos. 4.-MEDIDAS PARA LA CORRECTA GESTIÓN DE LOS RESIDUOS EN OBRA 4.1.-GESTIÓN AMBIENTAL AL INICIO. PERMISOS Y REQUISITOS La generación de residuos se prolonga desde el inicio de las actividades hasta su cese. Los tipos de residuos que se producen son residuos de la construcción y

105 DISTRITO FUENCARRAL EL PARDO Remodelación de la Mediana de la Calle Ginzo de Limia demolición, urbanos y peligrosos. Los requisitos para la correcta gestión de cada uno son sencillos y deben realizarse antes de comenzar o en las primeras semanas GESTIÓN AMBIENTAL EN FASE DE OBRA PUNTO LIMPIO En la zona inmediata de obras se acondicionará un punto limpio, con objeto de garantizar un almacenamiento selectivo y seguro de los materiales que se generen. Se dispondrá de un conjunto de contenedores con diversos distintivos visuales, según el tipo de residuo. Los contenedores que tengan por objeto el almacenamiento de residuos potencialmente contaminantes deberán situarse en áreas impermeabilizadas. La composición del material de cada contenedor estará de acuerdo con la clase, volumen y peso esperado de almacenamiento, así como con las condiciones de aislamiento necesarias. En el siguiente esquema se presenta la clasificación de los RCDs y su código de colores: TIPO DE RESIDUO Contenedor estanco para recipientes de vidrio Contenedor estanco para embalajes de papel y cartón Contenedor estanco para envases y recipientes de plástico Contenedor para maderas Contenedor abierto para residuos orgánicos Depósitos estancos espaciales para residuos tóxicos Contenedor estanco sobre terreno adecuado para inertes GESTIÓN Residuos asimilables a urbanos. Residuos tóxicos y peligrosos Residuos procedentes de la construcción y demolición MEDIDAS EN LAS INSTALACIONES AUXILIARES DE OBRA Las zonas de instalaciones auxiliares de obra, principalmente aquellas donde tenga lugar el acopio de materiales o productos peligrosos, serán debidamente acondicionadas mediante la impermeabilización de las superficies de ocupación con soleras de hormigón. El acopio de productos peligrosos se realizará además de acuerdo a las recomendaciones del fabricante, en condiciones de seguridad. Para ello, se tendrá en cuenta las especificaciones técnicas del producto. Durante la ejecución de las obras en ningún caso se verterán aceites, combustibles, restos de hormigonado, escombros, etc., directamente al terreno. Los productos residuales se gestionarán de acuerdo con la normativa vigente. El Documento I. Memoria Anejo 6: Gestión de residuos 13

106 mantenimiento de vehículos y maquinaria se realizará en talleres debidamente acreditados. Si accidentalmente tuviera lugar este tipo de afección con productos o residuos peligrosos se tendrán en cuenta, de forma inmediata, las siguientes medidas: Delimitar la zona afectada de suelo. Construir una barrera de contención con el fin de evitar la dispersión del vertido por la superficie del suelo. Se adoptarán las medidas de seguridad necesarias para evitar perjuicios en la salud de las personas implicadas en las tareas de descontaminación: utilización de guantes, mascarillas, trajes adecuados. El suelo contaminado, siempre que no pueda ser tratado in situ, será gestionado como residuo peligroso, procediéndose a su retirada a planta de tratamiento o depósito de seguridad. Por último, se procederá a la limpieza y retirada de residuos y escombros en todas aquellas superficies en las que se haya acopiado temporalmente, principalmente áreas de instalaciones auxiliares de obra, y en aquellas que resulten alteradas por las excavaciones. Si aparecieran suelos contaminados no previstos durante las operaciones de desbroce o excavación, éstos serán potencialmente caracterizados y tratados según lo dispuesto en el Real Decreto 9/2005, de 14 de enero, por el que se establece la relación de actividades potencialmente contaminantes del suelo y los criterios y estándares para la declaración de suelos contaminados RETIRADA Y LIMPIEZA DE RESIDUOS AL FINALIZAR LAS OBRAS Una vez finalizadas las obras, se llevará a cabo una limpieza pormenorizada de la zona, retirando y transportando a vertedero o punto limpio de reciclaje todos aquellos residuos de carácter artificial existentes en la zona de actuación. Se prestará especial atención a los excedentes derivados de los movimientos de tierra y los restos procedentes de las diferentes unidades de obra, tales como embalajes, piezas o componentes de maquinaria, restos de utensilios, utillaje, herramientas o equipos manuales, etc. En todo caso, posteriormente a la finalización de las obras, todos

107 DISTRITO FUENCARRAL EL PARDO Remodelación de la Mediana de la Calle Ginzo de Limia los residuos serán gestionados adecuadamente. No se abandonarán en las inmediaciones RESIDUOS PELIGROSOS (RPS) DEFINICIÓN Según la Ley 10/1998, de 21 de diciembre, de Residuos, son RP aquellos que figuren en la lista de residuos peligrosos, aprobada en el Real Decreto 952/1997, así como los recipientes y envases que los hayan contenido. Los que hayan sido calificados como peligrosos por la normativa comunitaria y los que pueda aprobar el Gobierno de conformidad con lo establecido en la normativa europea o en convenios internacionales de los que España sea parte. En España, los RP se incluyen, junto al resto de residuos, en la lista aprobada por la Orden del Ministerio de Medio Ambiente (MAM) 304/2002, de 8 de febrero GESTIÓN DE LOS RESIDUOS PELIGROSOS. PRINCIPIOS A CUMPLIR Las obligaciones del pequeño productor de RP s son las siguientes: Separar adecuadamente y no mezclar los residuos peligrosos, evitando mezclas que aumenten su peligrosidad. Disponer de zonas acondicionadas, señalizadas y delimitadas para el almacenamiento de residuos peligrosos con el fin de evitar la transmisión de contaminación a otros medios. Envasar y etiquetar los recipientes de forma correcta de acuerdo a la normativa. Llevar un registro de los residuos producidos, en el que queden reflejados los datos siguientes: fecha, residuo, cantidad, número de documento de control y seguimiento asociado al residuo, gestor al que se le entrega y destino. Guardar la documentación relativa a la entrega de los residuos al gestor durante 5 años. Esta documentación de cambio de titularidad se efectuará por los correspondientes justificantes de entrega o a través del Documento de Control y Seguimiento. Entregar a transportista y gestor autorizado los residuos peligrosos. Documento I. Memoria Anejo 6: Gestión de residuos 15

108 Suministrar a las empresas autorizadas para llevar a cabo la gestión de residuos la información necesaria para su adecuado tratamiento y eliminación. La documentación deberá estar en todo momento a disposición de la autoridad competente. Informar inmediatamente a la Administración en caso de desaparición, pérdida o escape de residuos RETIRADA DE LOS RESIDUOS PELIGROSOS. DOCUMENTACIÓN Se debe mantener un archivo de documentos generados de la Gestión de RP. Tienen valor legal, por lo tanto deberán archivarse correctamente una vez concluida la obra. El periodo mínimo de archivo es de cinco años. Los documentos que se deben archivar en obra son: Copia sellada por la Administración de la solicitud de autorización o de inscripción como productor o pequeño productor de RP. Autorización como productor o pequeño productor de RP. Libro - registro de los RP producidos, actualizado. Copia de la autorización del transportista y del gestor que efectúe el transporte y retirada de RP. Documento de solicitud de admisión de RP por un gestor autorizado. Documento de aceptación de los RP por el gestor. Notificación a la Comunidad Autónoma del traslado de RP o notificación al Ministerio de Medio Ambiente del traslado de los RP si afecta a más de una Comunidad Autónoma (esto suele tramitarlo el gestor). Albarán de recogida. Documento de Control y Seguimiento, proporcionado por el gestor de RP, de cada uno de los envíos efectuados GESTIÓN DE RESIDUOS PELIGROSOS: ACEITES USADOS Uno de los residuos peligrosos más significativos son los aceites usados. Para este residuo es de aplicación, a nivel estatal, el Real Decreto 679/2006, de 2 de junio, por el que se regula la gestión de los aceites industriales usados. Las obligaciones en

109 DISTRITO FUENCARRAL EL PARDO Remodelación de la Mediana de la Calle Ginzo de Limia relación con el almacenamiento y tratamiento de aceites usados quedan reflejadas en el artículo quinto del Real Decreto. Los productores de aceites usados deberán cumplir las siguientes obligaciones: a) Almacenar los aceites usados en condiciones adecuadas, evitando especialmente las mezclas con agua o con otros residuos no oleaginosos; se evitarán también sus mezclas con otros residuos oleaginosos si con ello se dificulta su correcta gestión. b) Disponer de instalaciones que permitan la conservación de los aceites usados hasta su recogida y que sean accesibles a los vehículos encargados para ello. c) Evitar que los depósitos de aceites usados, incluidos los subterráneos, tengan efectos nocivos sobre el suelo. Queda prohibido: Todo vertido de aceite usado en aguas superficiales, interiores, en aguas subterráneas, en cualquier zona del mar territorial y en los sistemas de alcantarillado o evacuación de aguas residuales. Todo depósito o vertido de aceite usado con efectos nocivos sobre el suelo, así como todo vertido incontrolado de residuos derivados del tratamiento del aceite usado. Todo tratamiento de aceite usado que provoque una contaminación atmosférica superior al nivel establecido en la legislación en la legislación sobre protección del ambiente atmosférico. Los productores y poseedores de aceites usados estarán obligados a garantizar su entrega a un gestor autorizado al efecto, para su correcta gestión, a menos que procedan a gestionarlos por sí mismos con la autorización correspondiente. En relación al envasado y etiquetado de aceites usados se tendrán en cuenta las siguientes medidas: Los envases y sus cierres estarán concebidos y realizados de forma que se evite cualquier pérdida y construidos con materiales no susceptibles de ser atacados por el contenido, ni de formar con éste combinaciones peligrosas. Documento I. Memoria Anejo 6: Gestión de residuos 17

110 Los envases y sus cierres serán sólidos y resistentes para responder con seguridad a las manipulaciones necesarias y se mantendrán en buenas condiciones, sin defectos estructurales y sin fugas aparentes. Los recipientes o envases que contengan aceites usados deberán estar etiquetados de forma clara, legible e indeleble. A los aceites usados que contengan más de 50 ppm de PCB/PCT les será de aplicación la regulación específica de éstos (Real Decreto 1378/1999, de 27 de agosto, por el que se establecen medidas para la eliminación y gestión de los policlorobifenilos, policloroterfenilos y aparatos que los contengan) y deberán gestionarse de forma que no produzcan perjuicios para las personas y el medio ambiente. En relación a las transferencias de aceites usados del productor a los centros de gestión, el Contratista podrá optar por: Efectuar el cambio en centros de gestión autorizados (talleres, estaciones de engrase, etc.). Efectuar el cambio a pie de obra y entregar los aceites usados a persona autorizada para la recogida. Efectuar el cambio a pie de obra y realizar ellos mismos, con la debida autorización, el transporte hasta el lugar de gestión autorizado. Realizar la gestión completa mediante la oportuna autorización. Si se opta por realizar los cambios de aceite en el parque de maquinaria, se construirá una balsa o foso de separación de los aceites y grasas de las aguas de limpieza del suelo. Las trampas de grasas se taparán en su parte superior cuando llueva, con el fin de evitar su desbordamiento y el arrastre de aceites y grasas fuera de ellas. En el anexo II del Real Decreto 679/2006, de 2 de junio se recoge el documento de control y seguimiento que regula la transferencia de aceite usados de recogedores y de productores a gestores y centros autorizados o de éstos entre sí, de manera que la titularidad y responsabilidad sobre el aceite usado estén perfectamente identificadas. Se establecen dos tipos de documentos: Con el documento A se controla la transferencia de aceite usado de talleres, estaciones de engrase, garajes y pequeños productores de aceites usados a

111 DISTRITO FUENCARRAL EL PARDO Remodelación de la Mediana de la Calle Ginzo de Limia recogedores autorizados para realizar este tipo de recogida. Solo se utilizará este documento A cuando la entrega no supere la cantidad de l. El documento B es de control y seguimiento propiamente dicho y con él se regula la transferencia de aceite usado de recogedores y de productor a gestores y centros autorizados, o de éstos entre sí. Asimismo se empleará este documento B para todas las entregas al recogedor superiores a l. El recogedor deberá ser autorizado para retirar el aceite usado de talleres, estaciones de engrase y garajes, o de pequeños productores de aceites usados, por el órgano competente de la comunidad autónoma donde vaya a efectuar la recogida, responsabilizándose del aceite recogido y de su envío a un centro autorizado. Los grandes productores y gestores intermedios estarán obligados a garantizar la entrega de los aceites usados a un gestor o instalación autorizada para recibirlos, cumplimentando en este caso el documento B, de control y seguimiento OTRAS OBLIGACIONES Colaborar con la Administración: se deberá facilitar la información solicitada por los inspectores y auditores cuando sea solicitada. Declarar anualmente los residuos. Esta obligación es únicamente para los productores de RP (generan en su proceso una cantidad anual de residuos peligrosos superior a las 10 toneladas). Los Pequeños Productores, en principio, no están obligados a ello. Comunicar a la Administración la desaparición, pérdida o escape de residuos. No abandonar, verter o realizar depósitos incontrolados de RP. Por último, al finalizar la obra se llevarán a cabo los siguientes trabajos: o Al finalizar la obra, no deben quedar RP en el terreno como manchas en el suelo o sobre hormigón, envases contaminados, etc. Se debe realizar una batida final de limpieza y entregados al gestor correspondiente. o Se debe conservar la documentación durante 5 años. Documento I. Memoria Anejo 6: Gestión de residuos 19

112 BUENAS PRÁCTICAS PARA LA GESTIÓN Y MINIMIZACIÓN DE RP Solicitar a los fabricantes de productos químicos, las fichas de seguridad de los mismos. Implicar al personal en la reducción de los residuos, informando y formándolas adecuadamente para evitar vertidos o una gestión inadecuada de los residuos, por desconocimiento. Buscar sustitutos a las sustancias peligrosas y seleccionar las materias primas y auxiliares con menor incidencia medioambiental que supone la minimización de RP: o Sustituir, si es posible, las pinturas al disolvente por pinturas al agua. o Controlar el consumo de materias primas y auxiliares en las distintas etapas de la ejecución de la obra, por ejemplo: Evitar derrames. Utilizar disoluciones con las cargas exactas. Reutilizar las sustancias hasta su agotamiento. Sustituir la pulverización por otras técnicas de pintura de menor consumo. Utilizar envases retornables Comprar la cantidad de materiales estrictamente necesaria, así se evitará la generación de residuos por caducidad de materias primas o por uso incorrecto y se reducirán costes económicos. Se debe consumir las materias peligrosas en los envases lo más grande posible, para evitar la generación de envases contaminados (siempre que sea adecuado al consumo). Evitar la diversificación innecesaria de materias primas y auxiliares (pinturas, disolventes, aceites). De esta forma se puede optar por la compra a granel y el uso de envases reutilizables. Almacenar las materias primas y auxiliares de manera que se minimice la posibilidad de rotura y derrame, procurando mantener los contenedores y bidones correctamente cerrados. El almacenamiento debe hacerse siguiendo las instrucciones del fabricante, sobre todo si se trata de productos químicos, evitando la proximidad de productos incompatibles.

113 DISTRITO FUENCARRAL EL PARDO Remodelación de la Mediana de la Calle Ginzo de Limia Establecer un programa de mantenimiento preventivo que incluya la inspección y limpieza periódica de los equipos, según las recomendaciones establecidas por el fabricante. Se evitarán así limpiezas innecesarias que contribuirán a generar nuevos residuos. Incluir en los contratos de los suministradores de productos la obligación de retirada de los envases, de modo que puedan ser reutilizados y no se conviertan en un residuo una vez agotado el producto GESTIÓN DE LOS RESIDUOS SÓLIDOS URBANOS (RSU) Y ASIMILABLES DEFINICIÓN Según Ley estatal 10/1998, de 21 de abril, de Residuos, se consideran Residuos urbanos o municipales: los generados en los domicilios particulares, comercios, oficinas y servicios, así como todos aquellos que no tengan la calificación de peligrosos y que por su naturaleza o composición puedan asimilarse a los producidos en los anteriores lugares o actividades. La ley dice además que tienen consideración de residuos urbanos: Los residuos procedentes de la limpieza de vías públicas, zonas verdes, áreas recreativas y playas. Los animales domésticos muertos, así como muebles, enseres y vehículos abandonados. Los residuos y escombros procedentes de obras menores de construcción y reparación domiciliaria. El término residuo asimilable a urbano (RAU) hace referencia a un residuo que presenta una composición o naturaleza semejante a los generados en las actividades o lugares antes citados, pero que ha sido producido por una industria. Recibirán, por ello, el mismo tratamiento que los residuos urbanos. Se trata por tanto de los residuos generados en las oficinas de centros fijos como plantas de aglomerado, hormigón o machaqueo y en las casetas de obra. Documento I. Memoria Anejo 6: Gestión de residuos 21

114 GESTIÓN DE RESIDUOS URBANOS Los poseedores de residuos urbanos estarán obligados a entregarlos a las Entidades locales, para su reciclado, valorización o eliminación, en las condiciones en que determinen las respectivas ordenanzas. Las Entidades locales adquirirán la propiedad de aquéllos desde dicha entrega y los poseedores quedarán exentos de responsabilidad por los daños que puedan causar tales residuos, siempre que en su entrega se hayan observado las citadas ordenanzas y demás normativa aplicable. Igualmente, previa autorización del Ente local correspondiente, estos residuos se podrán entregar a un gestor autorizado o registrado, para su posterior reciclado o valorización. Los Residuos Urbanos y Asimilables a Urbanos se deben depositar en contenedores adecuados e identificados, y proceder a su retirada y gestión de forma periódica. Se pueden presentar las siguientes situaciones: Que los residuos urbanos generados se depositen en los contenedores de residuos urbanos municipales, pagando las tasas al Ayuntamiento. Que se opte por: o Solicitar el servicio de recogida de basuras al Ayuntamiento y abonar las tasas correspondientes por retirada. o Contratar los servicios de una empresa gestora de residuos urbanos, autorizada por la Comunidad Autónoma, archivando las facturas de retirada y gestión BUENAS PRÁCTICAS EN LA GESTIÓN DE RESIDUOS URBANOS Entre las medidas de buenas prácticas en la gestión se proponen las siguientes: Mantener la obra limpia de restos de comida, papeles, botellas y otros envases mediante: o Tareas de limpieza programadas con cierta periodicidad. o Sensibilización del personal de obra. o Comunicación de normas de comportamiento en la obra sobre residuos urbanos. Se utilizarán contenedores cerrados para proteger los residuos de la lluvia.

115 ANEJO 8 ANEJO FOTOGRÁFICO

116

117 DISTRITO FUENCARRAL EL PARDO Remodelación de la Mediana de la Calle Ginzo de Limia ANEJO 8. ANEJO FOTOGRÁFICO 1. FOTOGRAFÍAS DEL ESTADO ACTUAL DE LA MEDIANA FOTOGRAFÍAS DE TIPOS DE ARQUETAS EXISTENTES FOTOGRAFÍAS DE OTROS ELEMENTOS FOTOGRAFÍAS DE ZONAS DE RIEGO FUERA DE LA MEDIANA CARTELES Y ELEMENTOS URBANOS QUE SE ELIMINAN...14 Documento I. Memoria - Anejo 8. Indice fotográfico 3

118

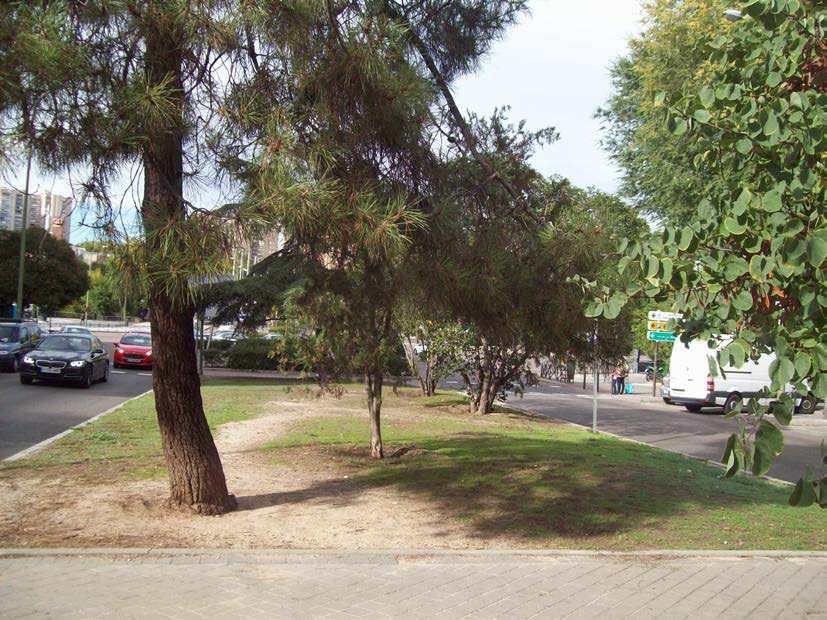

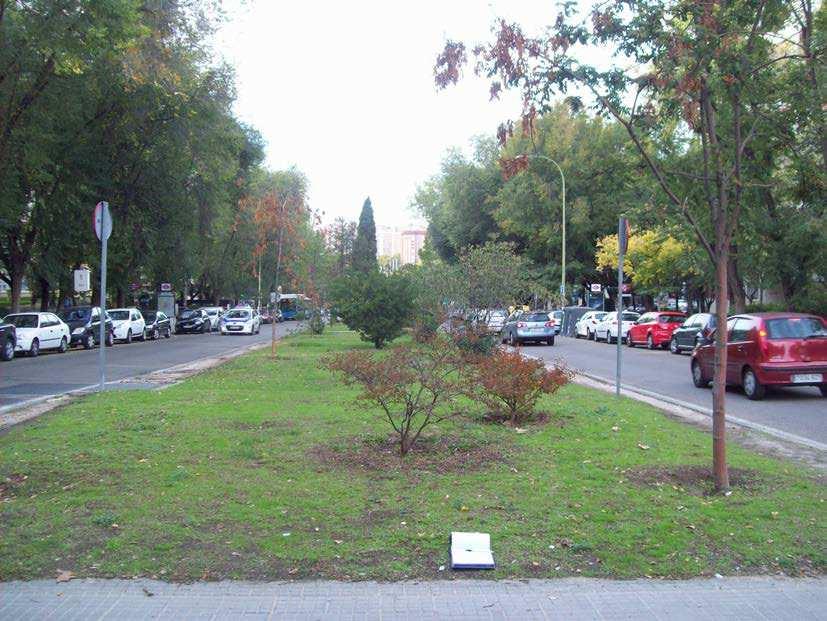

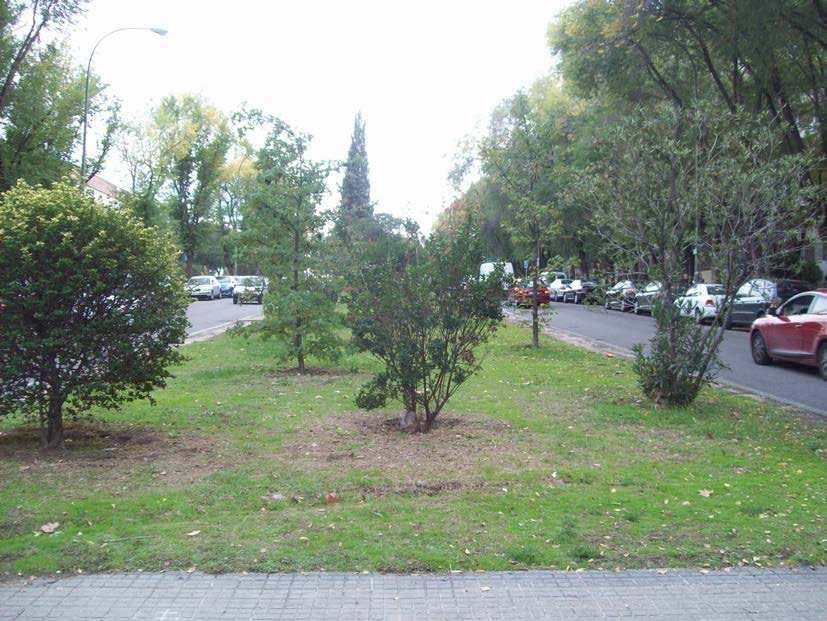

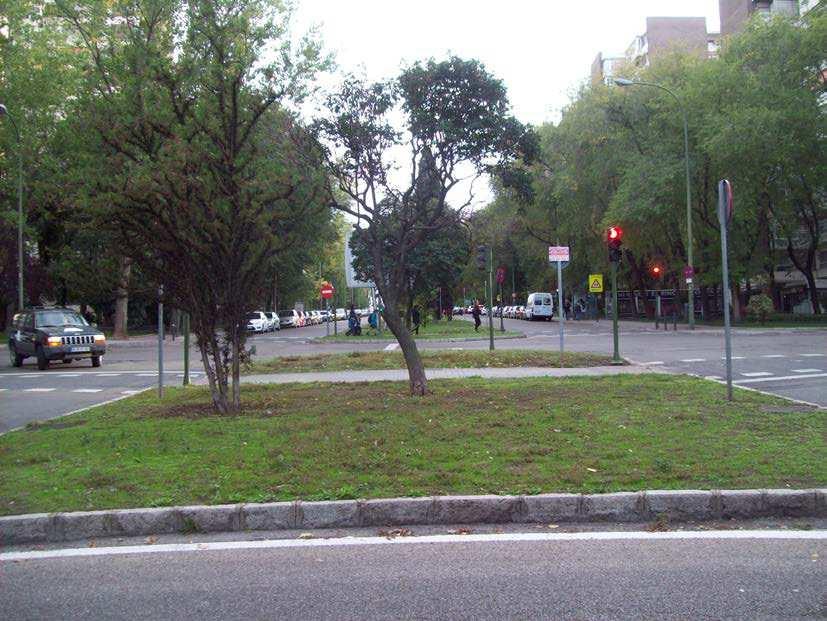

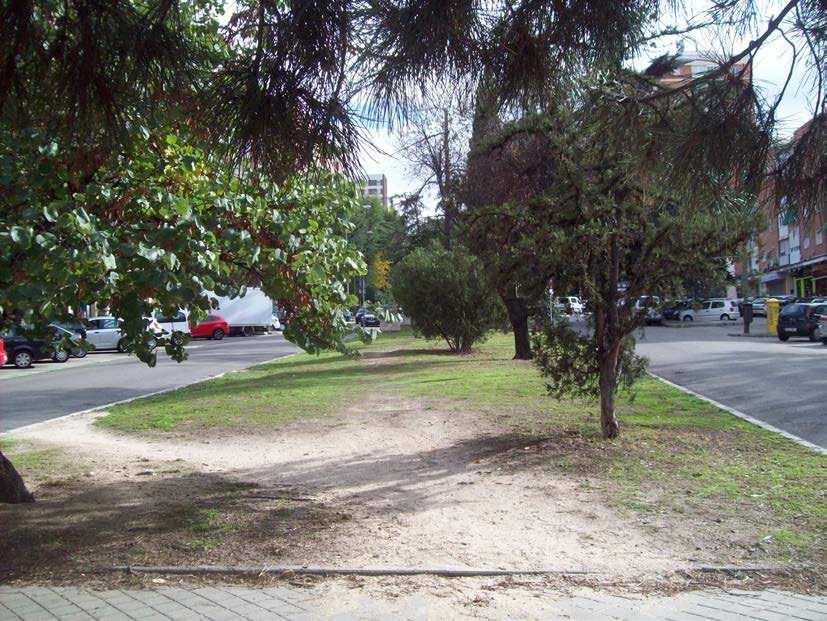

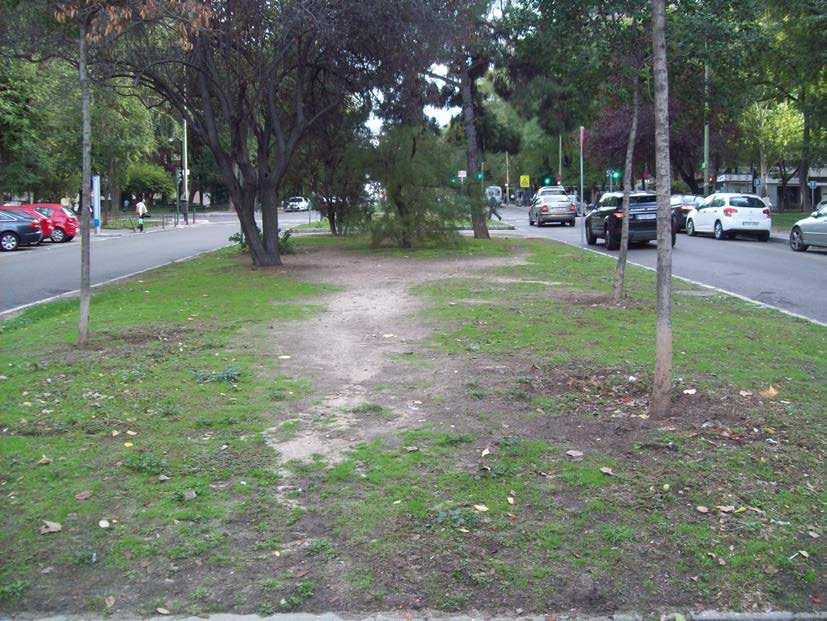

119 DISTRITO FUENCARRAL EL PARDO Remodelación de la Mediana de la Calle Ginzo de Limia 1. FOTOGRAFÍAS DEL ESTADO ACTUAL DE LA MEDIANA Documento I. Memoria - Anejo 8. Indice fotográfico 5

120

121 DISTRITO FUENCARRAL EL PARDO Remodelación de la Mediana de la Calle Ginzo de Limia Documento I. Memoria - Anejo 8. Indice fotográfico 7

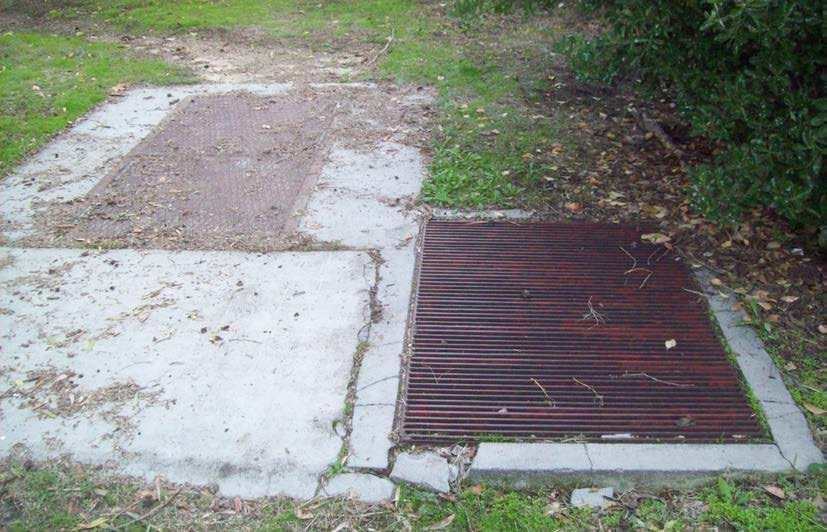

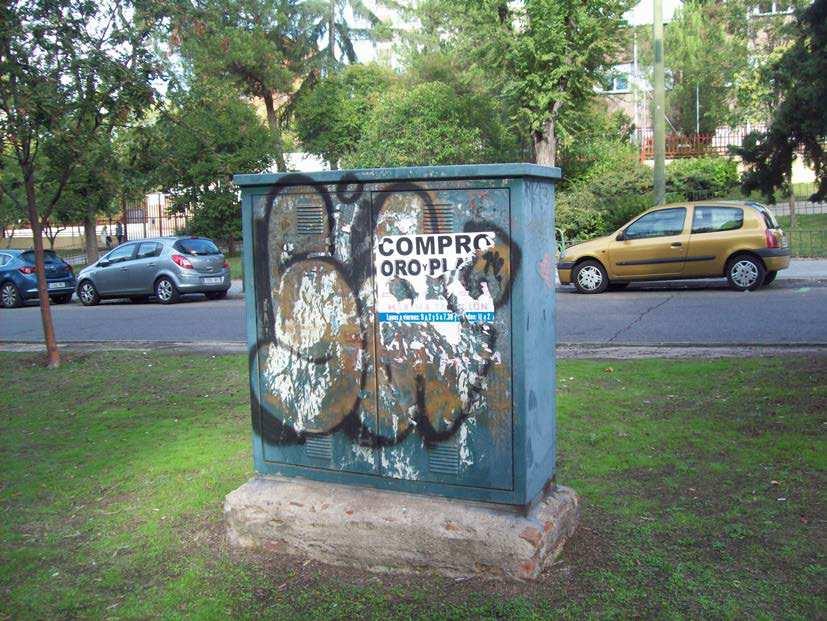

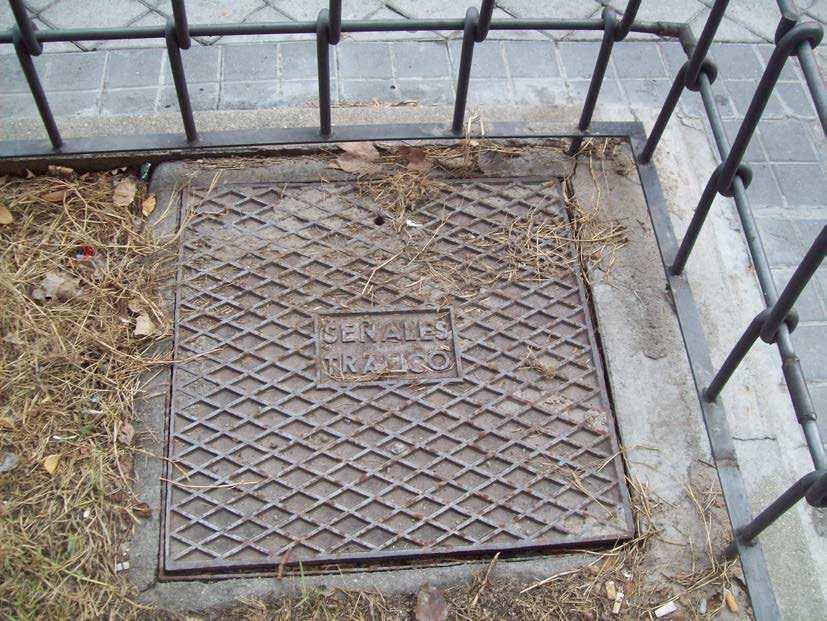

122 2. FOTOGRAFÍAS DE TIPOS DE ARQUETAS EXISTENTES SEÑALIZACIÓN DE TRÁFICO ALUMBRADO PÚBLICO

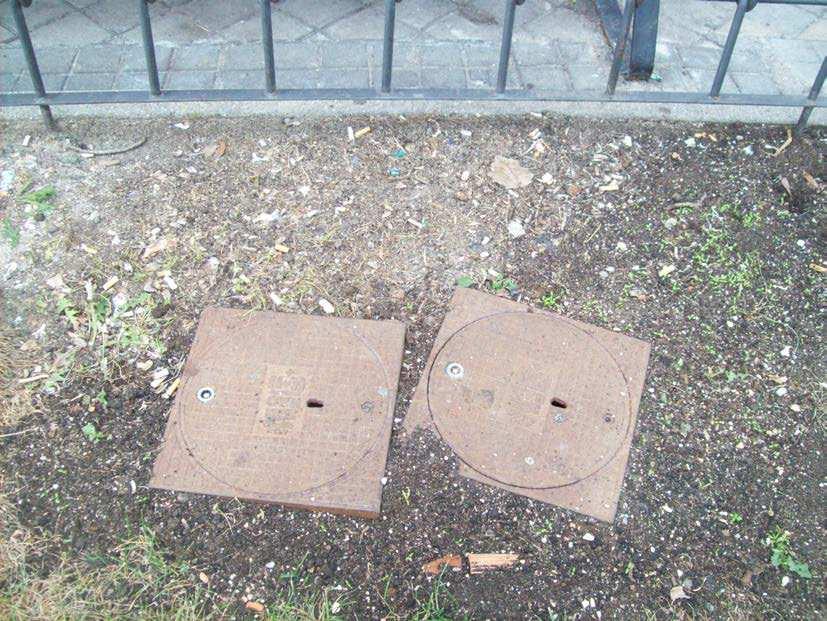

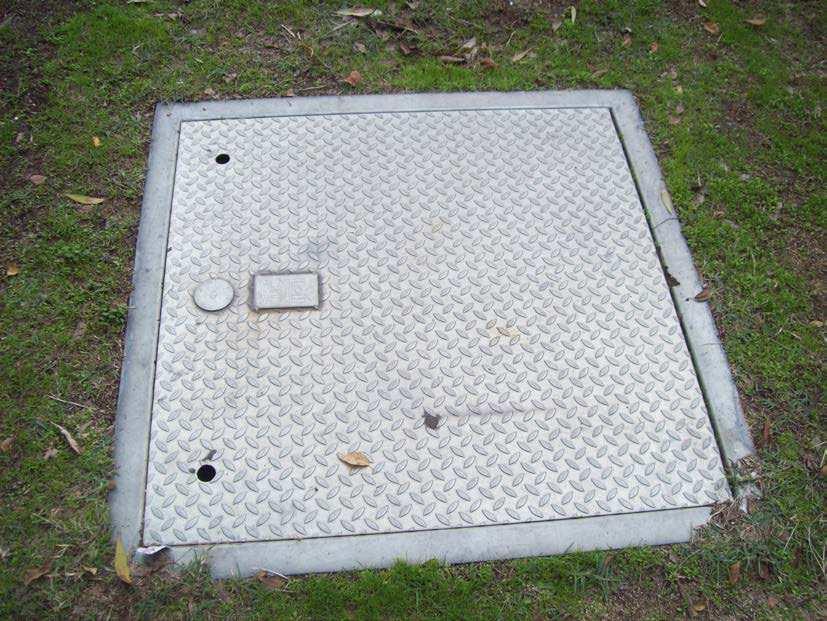

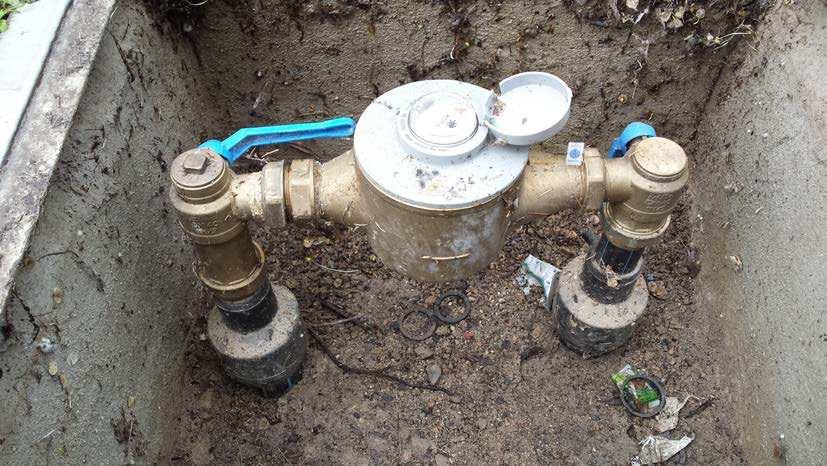

123 DISTRITO FUENCARRAL EL PARDO Remodelación de la Mediana de la Calle Ginzo de Limia ARQUETAS DEL CYII ARQUETAS DE LA ACOMETIDA DE AGUA RIEGO CYII Documento I. Memoria - Anejo 8. Indice fotográfico 9

124 ELEMENTOS EXISTENTES ARQUETA CYII

125 DISTRITO FUENCARRAL EL PARDO Remodelación de la Mediana de la Calle Ginzo de Limia 3. FOTOGRAFÍAS DE OTROS ELEMENTOS ARMARIO 1 ARQUETA/RESPIRADERO Documento I. Memoria - Anejo 8. Indice fotográfico 11

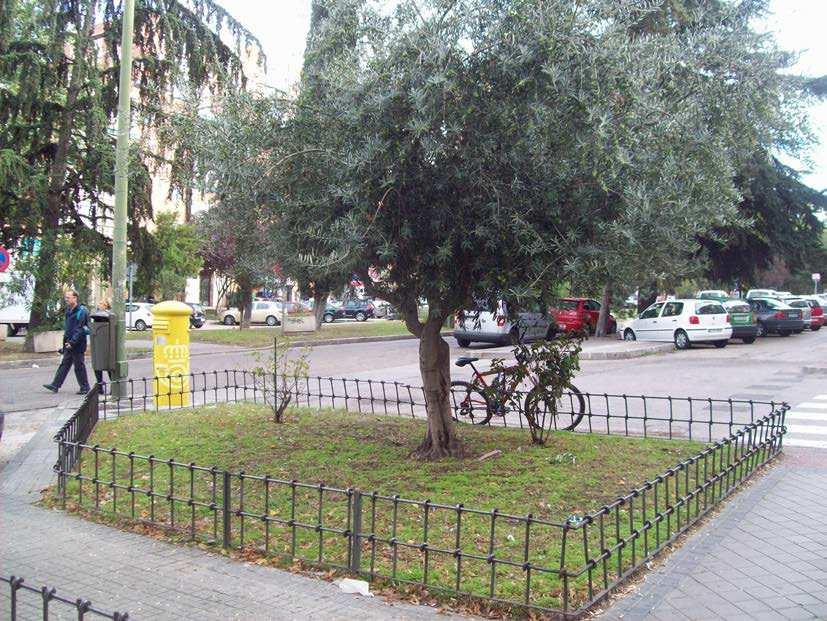

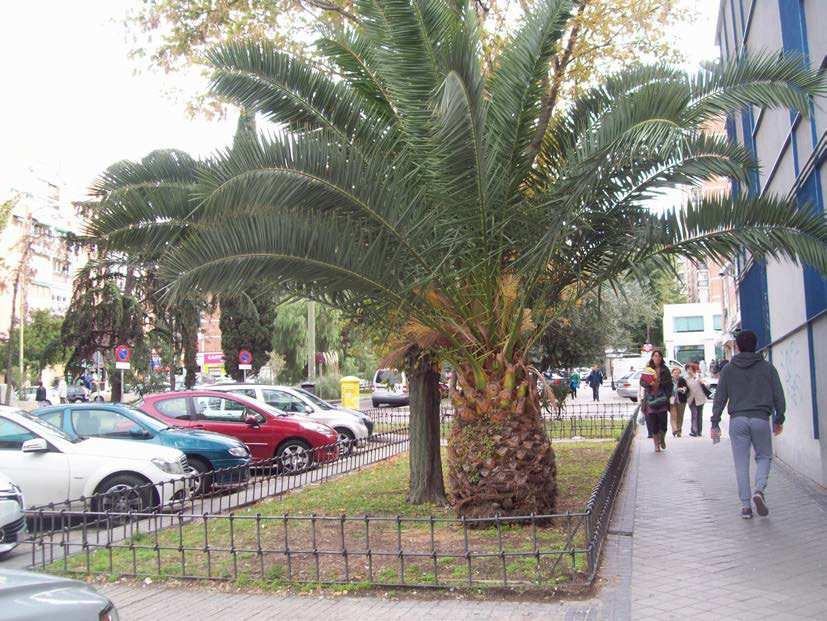

126 4. FOTOGRAFÍAS DE ZONAS DE RIEGO FUERA DE LA MEDIANA

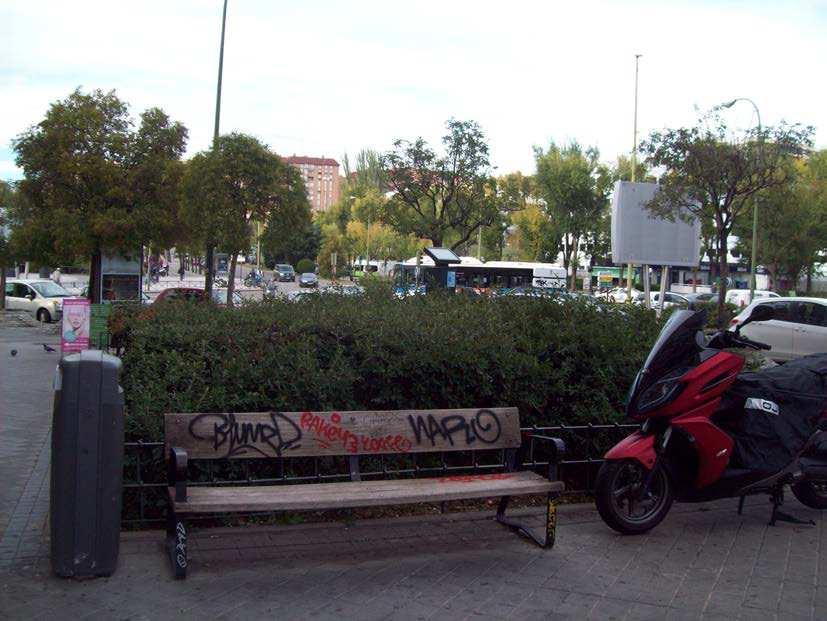

127 DISTRITO FUENCARRAL EL PARDO Remodelación de la Mediana de la Calle Ginzo de Limia Documento I. Memoria - Anejo 8. Indice fotográfico 13

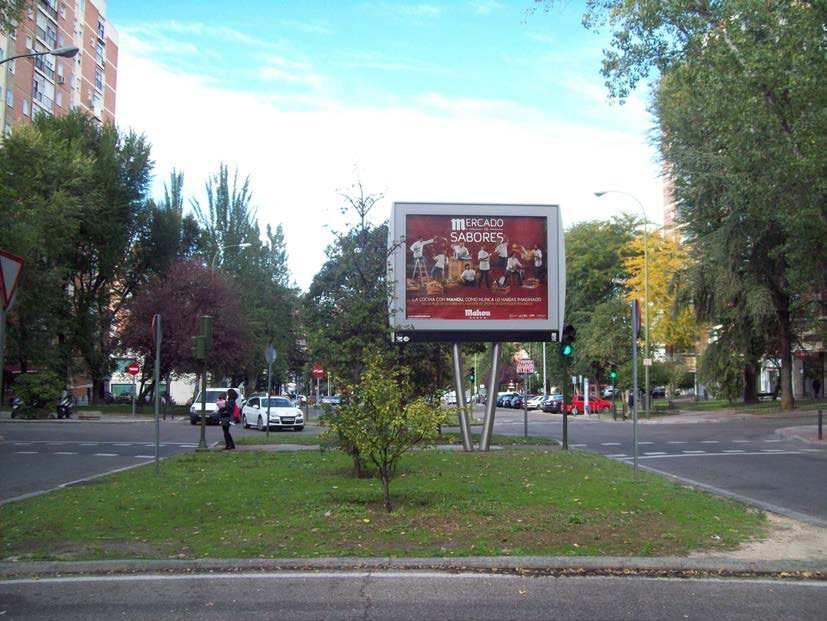

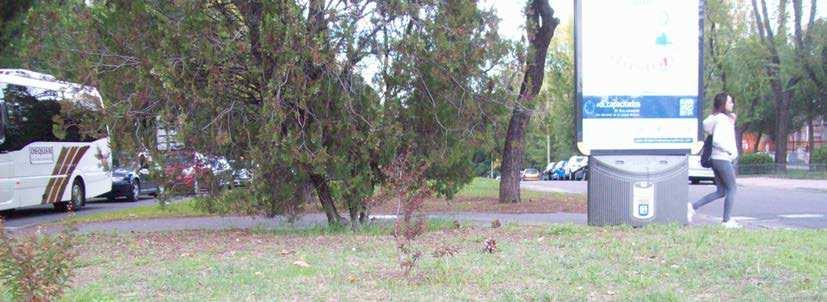

128 5. CARTELES Y ELEMENTOS URBANOS QUE SE ELIMINAN CARTEL PUBLICITARIO CARTEL PUBLICITARIO

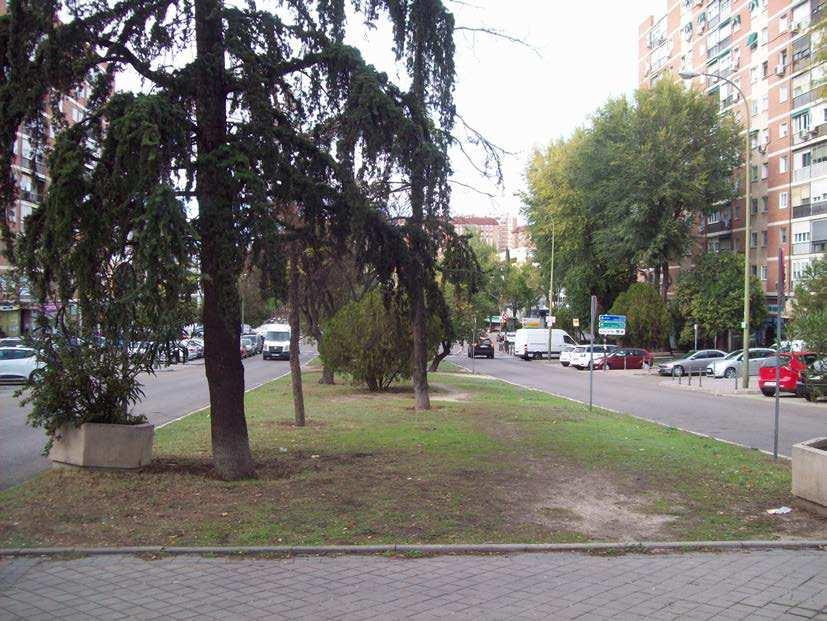

129 DISTRITO FUENCARRAL EL PARDO Remodelación de la Mediana de la Calle Ginzo de Limia 4 MACETEROS DE HORMIGÓN Documento I. Memoria - Anejo 8. Indice fotográfico 15
