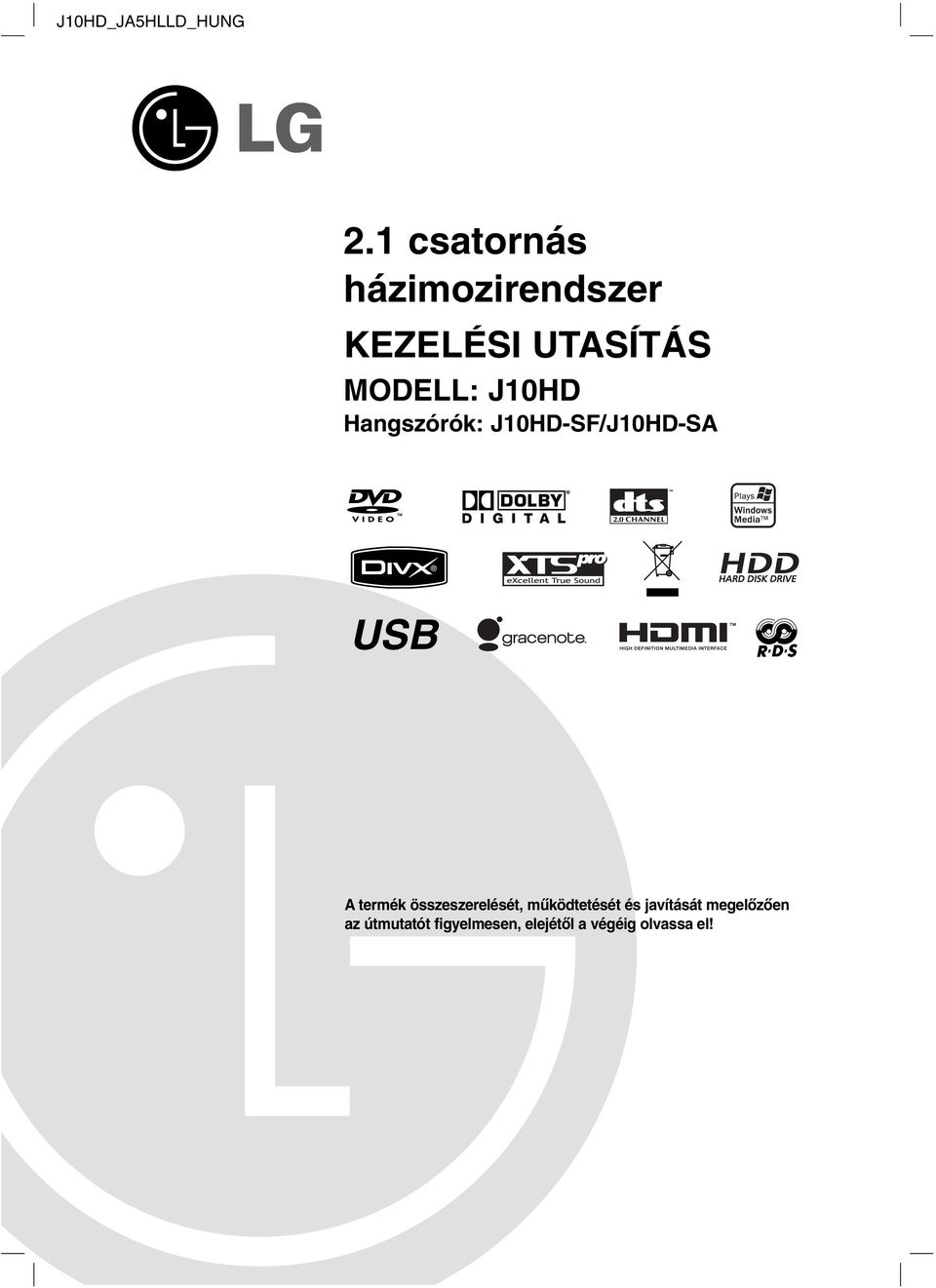

1 J10HD_JA5HLLD_HUNG 2.1 csatornás házimozirendszer KEZELÉSI UTASÍTÁS MODELL: J10HD Hangszórók: J10HD-SF/J10HD-SA USB A termék összeszerelését, működtetését és javítását megelőzően az útmutatót figyelmesen, elejétől a végéig olvassa el!

2 FIGYELEM ÁRAMÜTÉS VESZÉLYE NE NYISSA FEL! FIGYELEM: A SZERVIZUTASÍTÁSOK A KÉPZETT SZAKEMBEREKNEK SZÓLNAK. AZ ÁRAMÜTÉS MEGELŐZÉSE ÉRDEKÉBEN CSAK AKKOR VÉGEZZEN OLYAN SZERELÉST, AMI NEM SZEREPEL A KEZELÉSI UTASÍTÁSBAN, HA MEGFELELŐ SZAKKÉPESÍTÉSSEL RENDELKEZIK. Figyelem: Ne tegye ki a készüléket (csöpögő vagy fröccsenő) víznek, esőnek, nedvességnek, továbbá ne helyezzen a készülékre vízzel töltött tárgyakat, például vázát. VIGYÁZAT! A KÉSZÜLÉK FELNYITÁSAKOR VAGY A VÉDELEM MEGSZÜNTETÉSEKOR 3B OSZTÁLYÚ LÁTHATÓ ÉS LÁTHATATLAN LÉSERSUGÁRZÁS LÉPHET KI! NE NÉZZEN A LÉZERSUGÁRBA! Figyelem: Ez a készülékben lézerrendszer működik. A készülék rendeltetésszerű használatának érdekében olvassa el figyelmesen ezt a felhasználói kézikönyvet, és tartsa meg referenciaképpen. Amennyiben a készülék karbantartást igényel, forduljon szakszervizhez. Az ellenőrzéseket, beállításokat és egyéb eljárásokat az itt leírt módon kell elvégezni, máskülönben veszélyes sugárzás keletkezhet. A lézersugárnak való közvetlen kitettség elkerülése érdekében ne nyissa fel a készülék fedelét. Nyitott állapotban a lézersugárzás látható. NE NÉZZEN A LÉZERSUGÁRBA. FIGYELEM: Ne tegye a berendezést zárt helyre, például könyvszekrénybe vagy más hasonló bútordarabba. A készülék a következő EU-irányelveknek felel meg: 89/336/EEC, 93/68/EEC és 73/23/EEC. A típustábla a készülék alján, kívül található. ÓVINTÉZKEDÉS a tápvezetékkel kapcsolatban legtöbb készülék esetében ajánlatos, hogy olyan áramkörre legyen rákapcsolva, amely az adott berendezés számára van fenntartva; Más szóval egy olyan aljzatba kell csatlakoztatni, amelynek áramkörén nincsenek további csatlakozási pontok, illetve mellékáramkörök. A biztonság kedvéért nézze meg használati útmutatónk műszaki adatokat tartalmazó lapját. A fali dugaszolóaljzatokat ne terhelje túl. A fali aljzat túlterhelése, a meglazult, sérült aljzat vagy hosszabbító zsinór, a sérült vagy törött szigetelés veszélyt jelent. Az ilyen állapot áramütéshez vezethet, tüzet okozhat. Rendszeresen vizsgálja meg készüléke vezetékét, és ha sérülést vagy elhasználódást tapasztal, húzza ki a vezetéket az aljzatból, a készüléket ne használja tovább, és hozzáértő szervizszakemberrel végeztesse el a megfelelő cserealkatrész beépítését. A tápvezetéket védeni kell a fizikai és mechanikai sérülésektől: nem szabad megcsavarni, megcsomózni, összecsípni, ajtórésbe csukni, járni rajta. Különösen figyelni kell a dugaszra, a fali aljzatra és arra a pontra, ahol a vezeték kilép a készülékből. A hálózati feszültség kikapcsolásához húzza ki a hálózati kábelt a hálózati csatlakozóból. A készülék lehelyezésekor ügyeljen arra, hogy a hálózati csatlakozó jól hozzáférhető legyen. SOROZATSZÁM: A gyártási szám a készülék alján található. Ez a szám egyedileg ehhez a készülékhez tartozik, másokhoz nem. Jegyezze fel az adatokat ide, és őrizze meg ezt az útmutatót, így vásárlásáról állandó feljegyzése marad. Modell száma: Sorozatszám. Régi eszközök ártalmatlanítása 1. A termékhez csatolt áthúzott, kerekes szeméttároló jel jelöli, hogy a termék a 2002/96/EC EU-direktíva hatálya alá esik. 2. Minden elektromos és elektronikai terméket a lakossági hulladéktól elkülönítve kell begyűjteni, a kormány vagy az önkormányzatok által kijelölt begyűjtő eszközök használatával. 3. Régi eszközeinek megfelelő ártalmatlanítása segíthet megelőzni az esetleges egészségre vagy környezetre ártalmas hatásokat. 4. Ha több információra van szüksége régi eszközeinek ártalmatlanításával kapcsolatban, tanulmányozza a vonatkozó környezetvédelmi szabályokat, vagy lépjen kapcsolatba az üzlettel, ahol a terméket vásárolta. Készült a Dolby Laboratories engedélyével. A Dolby és a dupla D jel a Dolby Laboratories védjegyei. 2 A DTS és a DTS 2.0 a Digital Theater Systems, Inc. védjegyei.

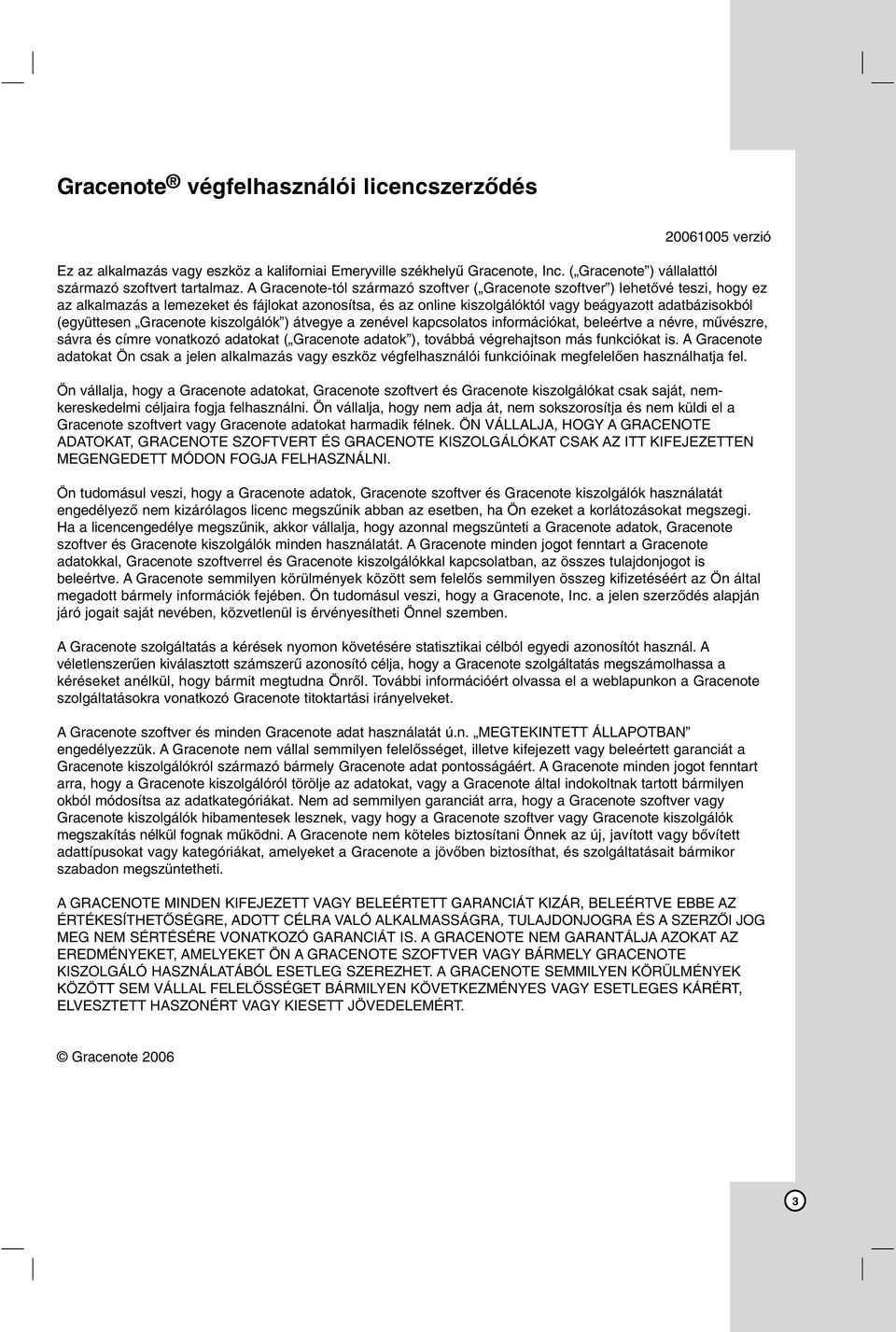

3 Gracenote végfelhasználói licencszerződés verzió Ez az alkalmazás vagy eszköz a kaliforniai Emeryville székhelyű Gracenote, Inc. ( Gracenote ) vállalattól származó szoftvert tartalmaz. A Gracenote-tól származó szoftver ( Gracenote szoftver ) lehetővé teszi, hogy ez az alkalmazás a lemezeket és fájlokat azonosítsa, és az online kiszolgálóktól vagy beágyazott adatbázisokból (együttesen Gracenote kiszolgálók ) átvegye a zenével kapcsolatos információkat, beleértve a névre, művészre, sávra és címre vonatkozó adatokat ( Gracenote adatok ), továbbá végrehajtson más funkciókat is. A Gracenote adatokat Ön csak a jelen alkalmazás vagy eszköz végfelhasználói funkcióinak megfelelően használhatja fel. Ön vállalja, hogy a Gracenote adatokat, Gracenote szoftvert és Gracenote kiszolgálókat csak saját, nemkereskedelmi céljaira fogja felhasználni. Ön vállalja, hogy nem adja át, nem sokszorosítja és nem küldi el a Gracenote szoftvert vagy Gracenote adatokat harmadik félnek. ÖN VÁLLALJA, HOGY A GRACENOTE ADATOKAT, GRACENOTE SZOFTVERT ÉS GRACENOTE KISZOLGÁLÓKAT CSAK AZ ITT KIFEJEZETTEN MEGENGEDETT MÓDON FOGJA FELHASZNÁLNI. Ön tudomásul veszi, hogy a Gracenote adatok, Gracenote szoftver és Gracenote kiszolgálók használatát engedélyező nem kizárólagos licenc megszűnik abban az esetben, ha Ön ezeket a korlátozásokat megszegi. Ha a licencengedélye megszűnik, akkor vállalja, hogy azonnal megszünteti a Gracenote adatok, Gracenote szoftver és Gracenote kiszolgálók minden használatát. A Gracenote minden jogot fenntart a Gracenote adatokkal, Gracenote szoftverrel és Gracenote kiszolgálókkal kapcsolatban, az összes tulajdonjogot is beleértve. A Gracenote semmilyen körülmények között sem felelős semmilyen összeg kifizetéséért az Ön által megadott bármely információk fejében. Ön tudomásul veszi, hogy a Gracenote, Inc. a jelen szerződés alapján járó jogait saját nevében, közvetlenül is érvényesítheti Önnel szemben. A Gracenote szolgáltatás a kérések nyomon követésére statisztikai célból egyedi azonosítót használ. A véletlenszerűen kiválasztott számszerű azonosító célja, hogy a Gracenote szolgáltatás megszámolhassa a kéréseket anélkül, hogy bármit megtudna Önről. További információért olvassa el a weblapunkon a Gracenote szolgáltatásokra vonatkozó Gracenote titoktartási irányelveket. A Gracenote szoftver és minden Gracenote adat használatát ú.n. MEGTEKINTETT ÁLLAPOTBAN engedélyezzük. A Gracenote nem vállal semmilyen felelősséget, illetve kifejezett vagy beleértett garanciát a Gracenote kiszolgálókról származó bármely Gracenote adat pontosságáért. A Gracenote minden jogot fenntart arra, hogy a Gracenote kiszolgálóról törölje az adatokat, vagy a Gracenote által indokoltnak tartott bármilyen okból módosítsa az adatkategóriákat. Nem ad semmilyen garanciát arra, hogy a Gracenote szoftver vagy Gracenote kiszolgálók hibamentesek lesznek, vagy hogy a Gracenote szoftver vagy Gracenote kiszolgálók megszakítás nélkül fognak működni. A Gracenote nem köteles biztosítani Önnek az új, javított vagy bővített adattípusokat vagy kategóriákat, amelyeket a Gracenote a jövőben biztosíthat, és szolgáltatásait bármikor szabadon megszüntetheti. A GRACENOTE MINDEN KIFEJEZETT VAGY BELEÉRTETT GARANCIÁT KIZÁR, BELEÉRTVE EBBE AZ ÉRTÉKESÍTHETŐSÉGRE, ADOTT CÉLRA VALÓ ALKALMASSÁGRA, TULAJDONJOGRA ÉS A SZERZŐI JOG MEG NEM SÉRTÉSÉRE VONATKOZÓ GARANCIÁT IS. A GRACENOTE NEM GARANTÁLJA AZOKAT AZ EREDMÉNYEKET, AMELYEKET ÖN A GRACENOTE SZOFTVER VAGY BÁRMELY GRACENOTE KISZOLGÁLÓ HASZNÁLATÁBÓL ESETLEG SZEREZHET. A GRACENOTE SEMMILYEN KÖRÜLMÉNYEK KÖZÖTT SEM VÁLLAL FELELŐSSÉGET BÁRMILYEN KÖVETKEZMÉNYES VAGY ESETLEGES KÁRÉRT, ELVESZTETT HASZONÉRT VAGY KIESETT JÖVEDELEMÉRT. Gracenote

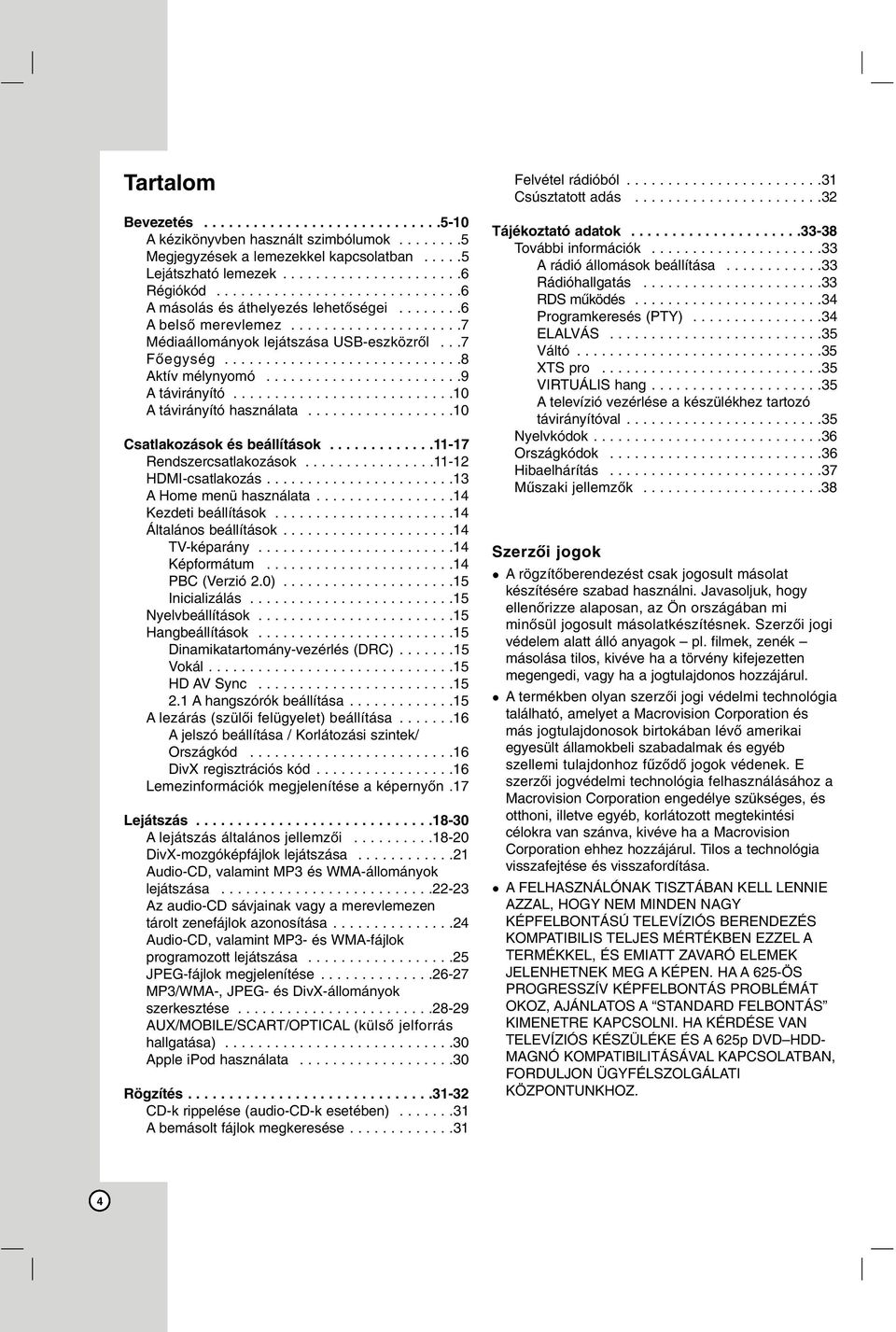

4 Tartalom Bevezetés A kézikönyvben használt szimbólumok Megjegyzések a lemezekkel kapcsolatban Lejátszható lemezek Régiókód A másolás és áthelyezés lehetőségei A belső merevlemez Médiaállományok lejátszása USB-eszközről...7 Főegység Aktív mélynyomó A távirányító A távirányító használata Csatlakozások és beállítások Rendszercsatlakozások HDMI-csatlakozás A Home menü használata Kezdeti beállítások Általános beállítások TV-képarány Képformátum PBC (Verzió 2.0) Inicializálás Nyelvbeállítások Hangbeállítások Dinamikatartomány-vezérlés (DRC) Vokál HD AV Sync A hangszórók beállítása A lezárás (szülői felügyelet) beállítása A jelszó beállítása / Korlátozási szintek/ Országkód DivX regisztrációs kód Lemezinformációk megjelenítése a képernyőn.17 Lejátszás A lejátszás általános jellemzői DivX-mozgóképfájlok lejátszása Audio-CD, valamint MP3 és WMA-állományok lejátszása Az audio-cd sávjainak vagy a merevlemezen tárolt zenefájlok azonosítása Audio-CD, valamint MP3- és WMA-fájlok programozott lejátszása JPEG-fájlok megjelenítése MP3/WMA-, JPEG- és DivX-állományok szerkesztése AUX/MOBILE/SCART/OPTICAL (külső jelforrás hallgatása) Apple ipod használata Rögzítés CD-k rippelése (audio-cd-k esetében) A bemásolt fájlok megkeresése Felvétel rádióból Csúsztatott adás Tájékoztató adatok További információk A rádió állomások beállítása Rádióhallgatás RDS működés Programkeresés (PTY) ELALVÁS Váltó XTS pro VIRTUÁLIS hang A televízió vezérlése a készülékhez tartozó távirányítóval Nyelvkódok Országkódok Hibaelhárítás Műszaki jellemzők Szerzői jogok A rögzítőberendezést csak jogosult másolat készítésére szabad használni. Javasoljuk, hogy ellenőrizze alaposan, az Ön országában mi minősül jogosult másolatkészítésnek. Szerzői jogi védelem alatt álló anyagok pl. filmek, zenék másolása tilos, kivéve ha a törvény kifejezetten megengedi, vagy ha a jogtulajdonos hozzájárul. Atermékben olyan szerzői jogi védelmi technológia található, amelyet a Macrovision Corporation és más jogtulajdonosok birtokában lévő amerikai egyesült államokbeli szabadalmak és egyéb szellemi tulajdonhoz fűződő jogok védenek. E szerzői jogvédelmi technológia felhasználásához a Macrovision Corporation engedélye szükséges, és otthoni, illetve egyéb, korlátozott megtekintési célokra van szánva, kivéve ha a Macrovision Corporation ehhez hozzájárul. Tilos a technológia visszafejtése és visszafordítása. A FELHASZNÁLÓNAK TISZTÁBAN KELL LENNIE AZZAL, HOGY NEM MINDEN NAGY KÉPFELBONTÁSÚ TELEVÍZIÓS BERENDEZÉS KOMPATIBILIS TELJES MÉRTÉKBEN EZZEL A TERMÉKKEL, ÉS EMIATT ZAVARÓ ELEMEK JELENHETNEK MEG A KÉPEN. HA A 625-ÖS PROGRESSZÍV KÉPFELBONTÁS PROBLÉMÁT OKOZ, AJÁNLATOS A STANDARD FELBONTÁS KIMENETRE KAPCSOLNI. HA KÉRDÉSE VAN TELEVÍZIÓS KÉSZÜLÉKE ÉS A 625p DVD HDD- MAGNÓ KOMPATIBILITÁSÁVAL KAPCSOLATBAN, FORDULJON ÜGYFÉLSZOLGÁLATI KÖZPONTUNKHOZ. 4

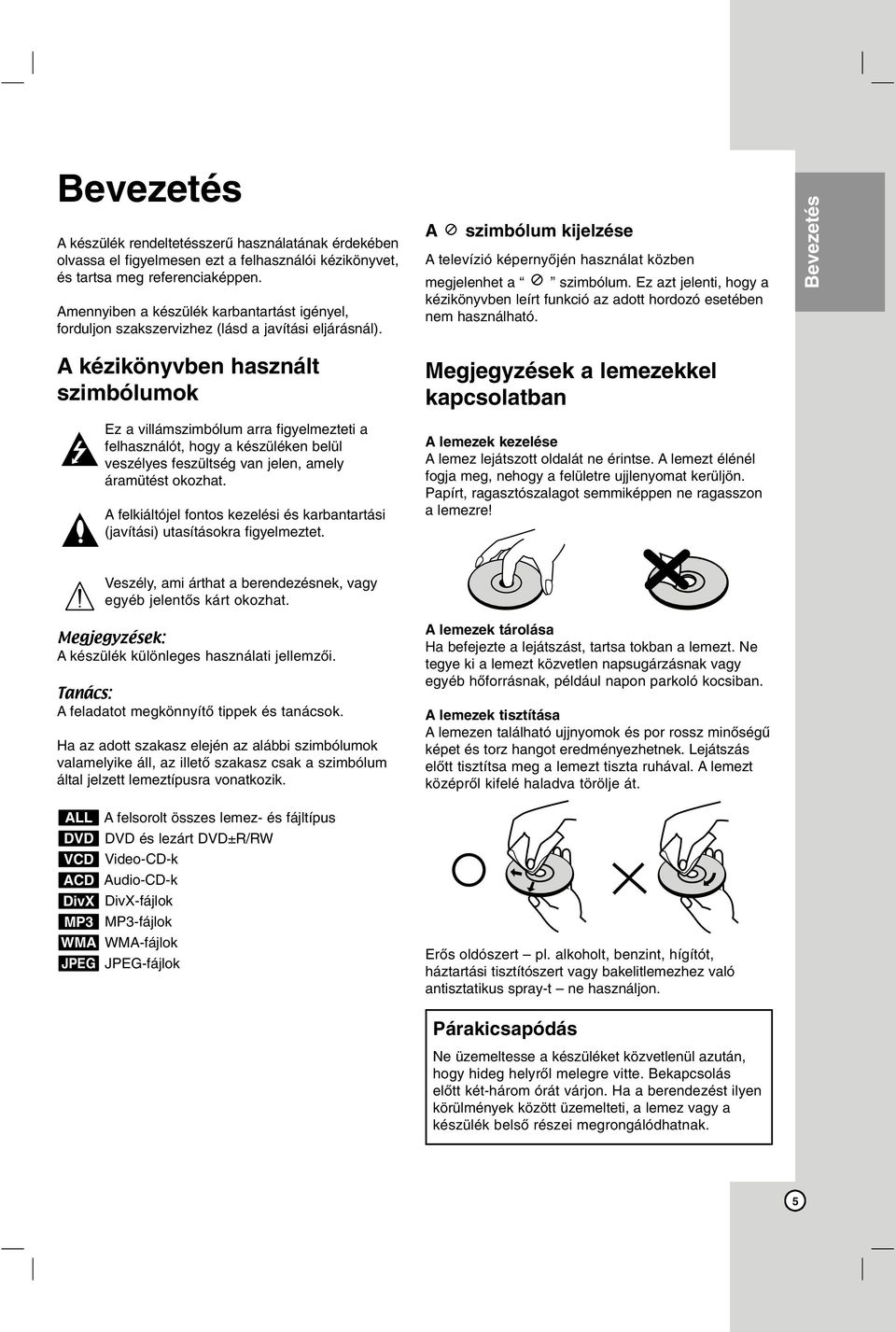

5 Bevezetés A készülék rendeltetésszerű használatának érdekében olvassa el figyelmesen ezt a felhasználói kézikönyvet, és tartsa meg referenciaképpen. Amennyiben a készülék karbantartást igényel, forduljon szakszervizhez (lásd a javítási eljárásnál). A szimbólum kijelzése A televízió képernyőjén használat közben megjelenhet a szimbólum. Ez azt jelenti, hogy a kézikönyvben leírt funkció az adott hordozó esetében nem használható. Bevezetés A kézikönyvben használt szimbólumok Ez a villámszimbólum arra figyelmezteti a felhasználót, hogy a készüléken belül veszélyes feszültség van jelen, amely áramütést okozhat. A felkiáltójel fontos kezelési és karbantartási (javítási) utasításokra figyelmeztet. Megjegyzések a lemezekkel kapcsolatban A lemezek kezelése A lemez lejátszott oldalát ne érintse. A lemezt élénél fogja meg, nehogy a felületre ujjlenyomat kerüljön. Papírt, ragasztószalagot semmiképpen ne ragasszon a lemezre! Veszély, ami árthat a berendezésnek, vagy egyéb jelentős kárt okozhat. Megjegyzések: A készülék különleges használati jellemzői. Tanács: A feladatot megkönnyítő tippek és tanácsok. Ha az adott szakasz elején az alábbi szimbólumok valamelyike áll, az illető szakasz csak a szimbólum által jelzett lemeztípusra vonatkozik. A lemezek tárolása Ha befejezte a lejátszást, tartsa tokban a lemezt. Ne tegye ki a lemezt közvetlen napsugárzásnak vagy egyéb hőforrásnak, például napon parkoló kocsiban. A lemezek tisztítása A lemezen található ujjnyomok és por rossz minőségű képet és torz hangot eredményezhetnek. Lejátszás előtt tisztítsa meg a lemezt tiszta ruhával. A lemezt középről kifelé haladva törölje át. ALL DVD VCD ACD DivX MP3 WMA JPEG A felsorolt összes lemez- és fájltípus DVD és lezárt DVD±R/RW Video-CD-k Audio-CD-k DivX-fájlok MP3-fájlok WMA-fájlok JPEG-fájlok Erős oldószert pl. alkoholt, benzint, hígítót, háztartási tisztítószert vagy bakelitlemezhez való antisztatikus spray-t ne használjon. Recording Párakicsapódás Ne üzemeltesse a készüléket közvetlenül azután, hogy hideg helyről melegre vitte. Bekapcsolás előtt két-három órát várjon. Ha a berendezést ilyen körülmények között üzemelteti, a lemez vagy a készülék belső részei megrongálódhatnak. 5

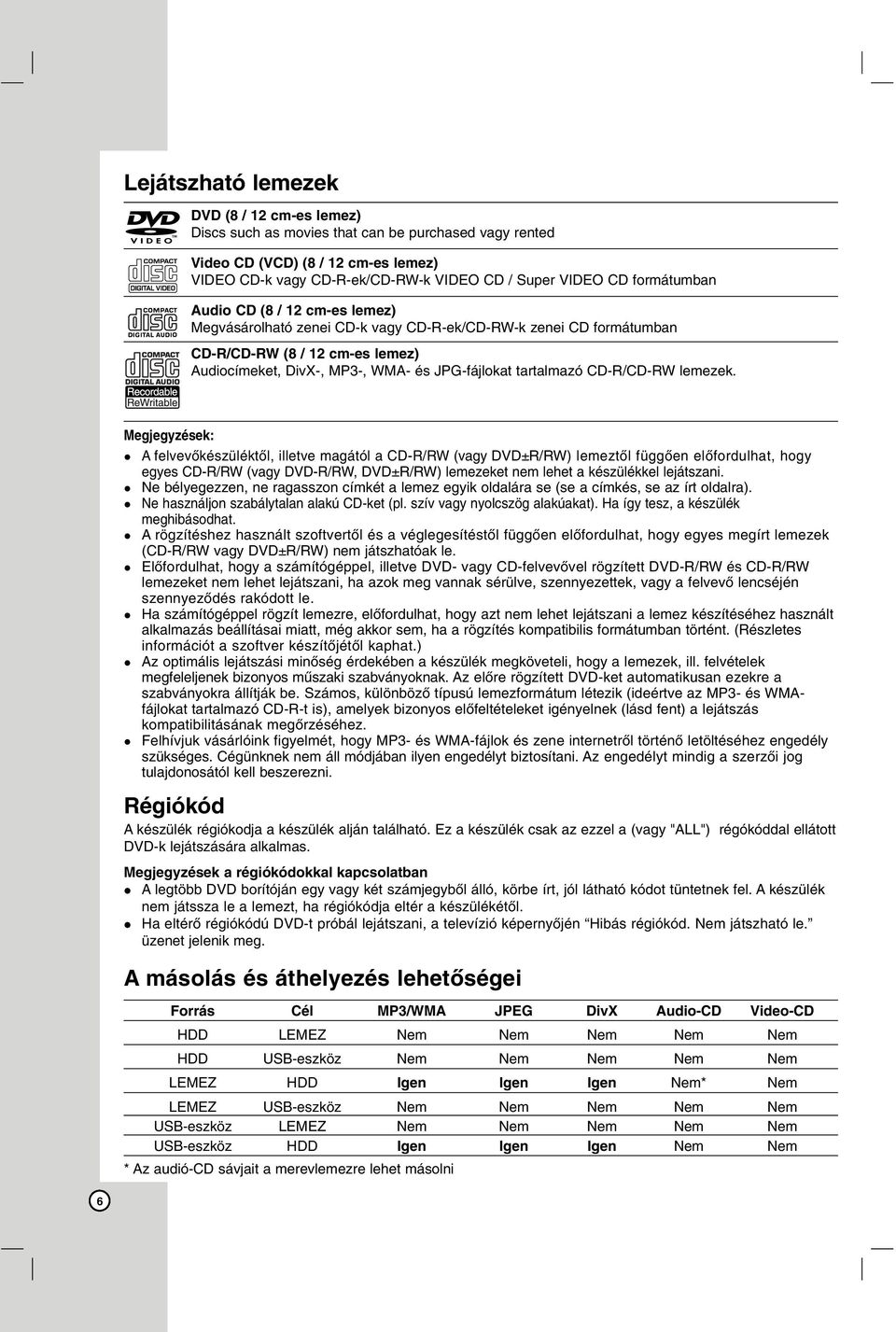

6 Lejátszható lemezek DVD (8 / 12 cm-es lemez) Discs such as movies that can be purchased vagy rented Video CD (VCD) (8 / 12 cm-es lemez) VIDEO CD-k vagy CD-R-ek/CD-RW-k VIDEO CD / Super VIDEO CD formátumban Audio CD (8 / 12 cm-es lemez) Megvásárolható zenei CD-k vagy CD-R-ek/CD-RW-k zenei CD formátumban CD-R/CD-RW (8 / 12 cm-es lemez) Audiocímeket, DivX-, MP3-, WMA- és JPG-fájlokat tartalmazó CD-R/CD-RW lemezek. Megjegyzések: A felvevőkészüléktől, illetve magától a CD-R/RW (vagy DVD±R/RW) lemeztől függően előfordulhat, hogy egyes CD-R/RW (vagy DVD-R/RW, DVD±R/RW) lemezeket nem lehet a készülékkel lejátszani. Ne bélyegezzen, ne ragasszon címkét a lemez egyik oldalára se (se a címkés, se az írt oldalra). Ne használjon szabálytalan alakú CD-ket (pl. szív vagy nyolcszög alakúakat). Ha így tesz, a készülék meghibásodhat. A rögzítéshez használt szoftvertől és a véglegesítéstől függően előfordulhat, hogy egyes megírt lemezek (CD-R/RW vagy DVD±R/RW) nem játszhatóak le. Előfordulhat, hogy a számítógéppel, illetve DVD- vagy CD-felvevővel rögzített DVD-R/RW és CD-R/RW lemezeket nem lehet lejátszani, ha azok meg vannak sérülve, szennyezettek, vagy a felvevő lencséjén szennyeződés rakódott le. Ha számítógéppel rögzít lemezre, előfordulhat, hogy azt nem lehet lejátszani a lemez készítéséhez használt alkalmazás beállításai miatt, még akkor sem, ha a rögzítés kompatibilis formátumban történt. (Részletes információt a szoftver készítőjétől kaphat.) Az optimális lejátszási minőség érdekében a készülék megköveteli, hogy a lemezek, ill. felvételek megfeleljenek bizonyos műszaki szabványoknak. Az előre rögzített DVD-ket automatikusan ezekre a szabványokra állítják be. Számos, különböző típusú lemezformátum létezik (ideértve az MP3- és WMAfájlokat tartalmazó CD-R-t is), amelyek bizonyos előfeltételeket igényelnek (lásd fent) a lejátszás kompatibilitásának megőrzéséhez. Felhívjuk vásárlóink figyelmét, hogy MP3- és WMA-fájlok és zene internetről történő letöltéséhez engedély szükséges. Cégünknek nem áll módjában ilyen engedélyt biztosítani. Az engedélyt mindig a szerzői jog tulajdonosától kell beszerezni. Régiókód A készülék régiókodja a készülék alján található. Ez a készülék csak az ezzel a (vagy "ALL") régókóddal ellátott DVD-k lejátszására alkalmas. Megjegyzések a régiókódokkal kapcsolatban A legtöbb DVD borítóján egy vagy két számjegyből álló, körbe írt, jól látható kódot tüntetnek fel. A készülék nem játssza le a lemezt, ha régiókódja eltér a készülékétől. Ha eltérő régiókódú DVD-t próbál lejátszani, a televízió képernyőjén Hibás régiókód. Nem játszható le. üzenet jelenik meg. A másolás és áthelyezés lehetőségei Forrás Cél MP3/WMA JPEG DivX Audio-CD Video-CD HDD LEMEZ Nem Nem Nem Nem Nem HDD USB-eszköz Nem Nem Nem Nem Nem LEMEZ HDD Igen Igen Igen Nem* Nem LEMEZ USB-eszköz Nem Nem Nem Nem Nem USB-eszköz LEMEZ Nem Nem Nem Nem Nem USB-eszköz HDD Igen Igen Igen Nem Nem * Az audió-cd sávjait a merevlemezre lehet másolni 6

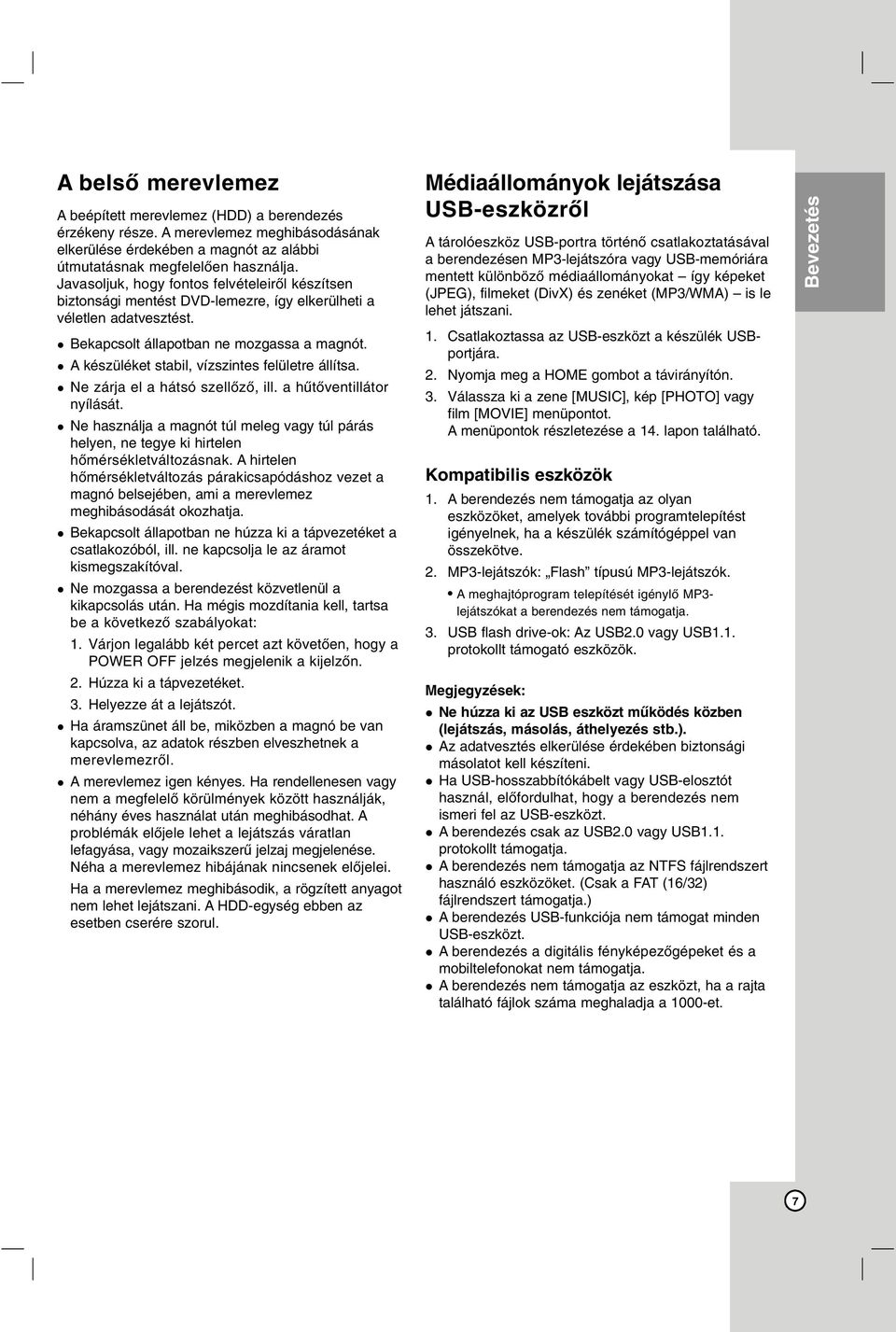

7 A belső merevlemez A beépített merevlemez (HDD) a berendezés érzékeny része. A merevlemez meghibásodásának elkerülése érdekében a magnót az alábbi útmutatásnak megfelelően használja. Javasoljuk, hogy fontos felvételeiről készítsen biztonsági mentést DVD-lemezre, így elkerülheti a véletlen adatvesztést. Bekapcsolt állapotban ne mozgassa a magnót. A készüléket stabil, vízszintes felületre állítsa. Ne zárja el a hátsó szellőző, ill. a hűtőventillátor nyílását. Ne használja a magnót túl meleg vagy túl párás helyen, ne tegye ki hirtelen hőmérsékletváltozásnak. A hirtelen hőmérsékletváltozás párakicsapódáshoz vezet a magnó belsejében, ami a merevlemez meghibásodását okozhatja. Bekapcsolt állapotban ne húzza ki a tápvezetéket a csatlakozóból, ill. ne kapcsolja le az áramot kismegszakítóval. Ne mozgassa a berendezést közvetlenül a kikapcsolás után. Ha mégis mozdítania kell, tartsa be a következő szabályokat: 1. Várjon legalább két percet azt követően, hogy a POWER OFF jelzés megjelenik a kijelzőn. 2. Húzza ki a tápvezetéket. 3. Helyezze át a lejátszót. Ha áramszünet áll be, miközben a magnó be van kapcsolva, az adatok részben elveszhetnek a merevlemezről. A merevlemez igen kényes. Ha rendellenesen vagy nem a megfelelő körülmények között használják, néhány éves használat után meghibásodhat. A problémák előjele lehet a lejátszás váratlan lefagyása, vagy mozaikszerű jelzaj megjelenése. Néha a merevlemez hibájának nincsenek előjelei. Ha a merevlemez meghibásodik, a rögzített anyagot nem lehet lejátszani. A HDD-egység ebben az esetben cserére szorul. Médiaállományok lejátszása USB-eszközről A tárolóeszköz USB-portra történő csatlakoztatásával a berendezésen MP3-lejátszóra vagy USB-memóriára mentett különböző médiaállományokat így képeket (JPEG), filmeket (DivX) és zenéket (MP3/WMA) is le lehet játszani. 1. Csatlakoztassa az USB-eszközt a készülék USBportjára. 2. Nyomja meg a HOME gombot a távirányítón. 3. Válassza ki a zene [MUSIC], kép [PHOTO] vagy film [MOVIE] menüpontot. A menüpontok részletezése a 14. lapon található. Kompatibilis eszközök 1. A berendezés nem támogatja az olyan eszközöket, amelyek további programtelepítést igényelnek, ha a készülék számítógéppel van összekötve. 2. MP3-lejátszók: Flash típusú MP3-lejátszók. A meghajtóprogram telepítését igénylő MP3- lejátszókat a berendezés nem támogatja. 3. USB flash drive-ok: Az USB2.0 vagy USB1.1. protokollt támogató eszközök. Megjegyzések: Ne húzza ki az USB eszközt működés közben (lejátszás, másolás, áthelyezés stb.). Az adatvesztés elkerülése érdekében biztonsági másolatot kell készíteni. Ha USB-hosszabbítókábelt vagy USB-elosztót használ, előfordulhat, hogy a berendezés nem ismeri fel az USB-eszközt. A berendezés csak az USB2.0 vagy USB1.1. protokollt támogatja. A berendezés nem támogatja az NTFS fájlrendszert használó eszközöket. (Csak a FAT (16/32) fájlrendszert támogatja.) A berendezés USB-funkciója nem támogat minden USB-eszközt. A berendezés a digitális fényképezőgépeket és a mobiltelefonokat nem támogatja. A berendezés nem támogatja az eszközt, ha a rajta található fájlok száma meghaladja a 1000-et. Bevezetés Recording 7

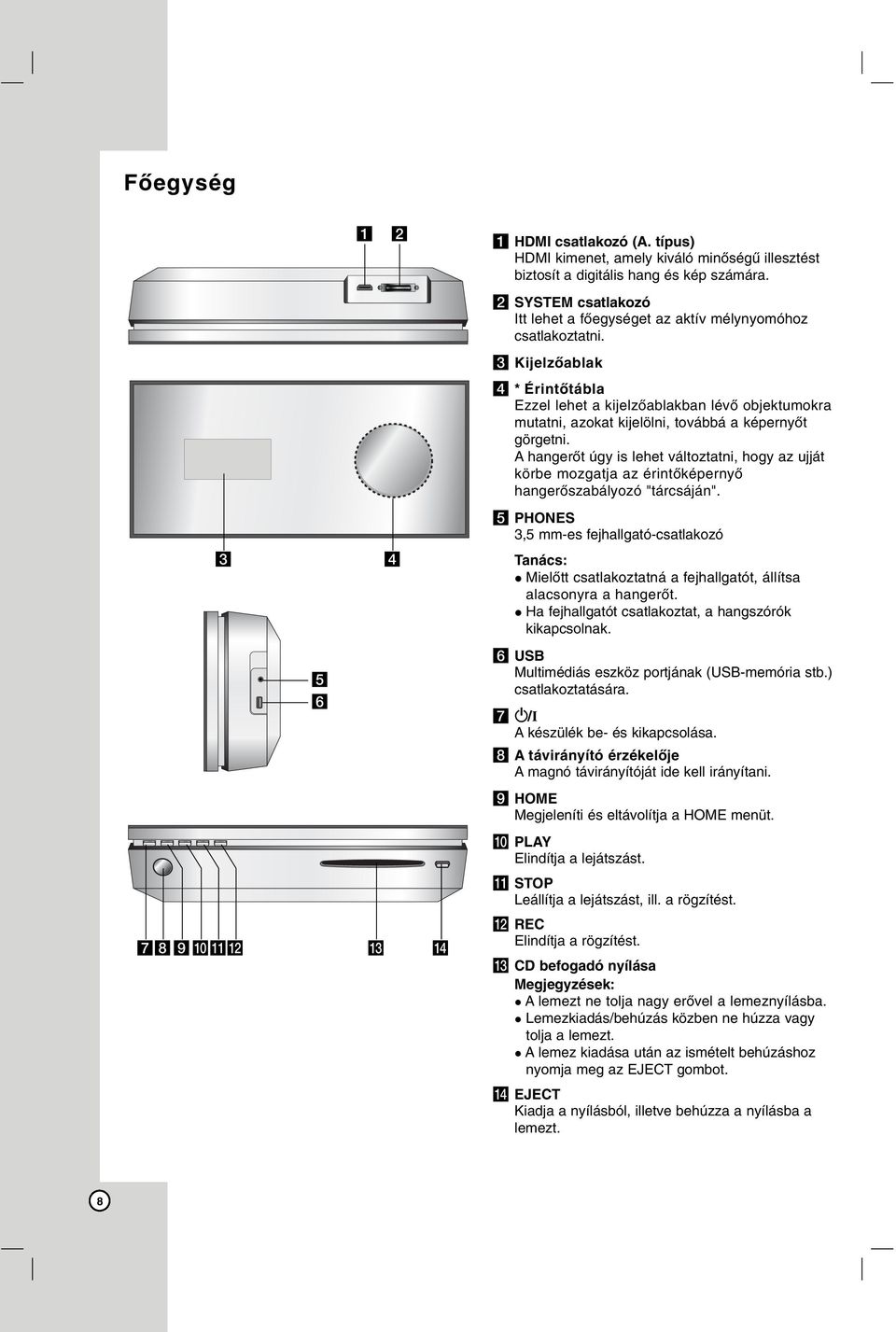

8 Főegység a b a HDMI csatlakozó (A. típus) HDMI kimenet, amely kiváló minőségű illesztést biztosít a digitális hang és kép számára. b SYSTEM csatlakozó Itt lehet a főegységet az aktív mélynyomóhoz csatlakoztatni. c Kijelzőablak d * Érintőtábla Ezzel lehet a kijelzőablakban lévő objektumokra mutatni, azokat kijelölni, továbbá a képernyőt görgetni. A hangerőt úgy is lehet változtatni, hogy az ujját körbe mozgatja az érintőképernyő hangerőszabályozó "tárcsáján". e PHONES 3,5 mm-es fejhallgató-csatlakozó c d Tanács: Mielőtt csatlakoztatná a fejhallgatót, állítsa alacsonyra a hangerőt. Ha fejhallgatót csatlakoztat, a hangszórók kikapcsolnak. e f f USB Multimédiás eszköz portjának (USB-memória stb.) csatlakoztatására. g 1/I A készülék be- és kikapcsolása. h A távirányító érzékelője A magnó távirányítóját ide kell irányítani. i HOME Megjeleníti és eltávolítja a HOME menüt. j PLAY Elindítja a lejátszást. k STOP Leállítja a lejátszást, ill. a rögzítést. ghijkl m n l REC Elindítja a rögzítést. m CD befogadó nyílása Megjegyzések: A lemezt ne tolja nagy erővel a lemeznyílásba. Lemezkiadás/behúzás közben ne húzza vagy tolja a lemezt. A lemez kiadása után az ismételt behúzáshoz nyomja meg az EJECT gombot. n EJECT Kiadja a nyílásból, illetve behúzza a nyílásba a lemezt. 8

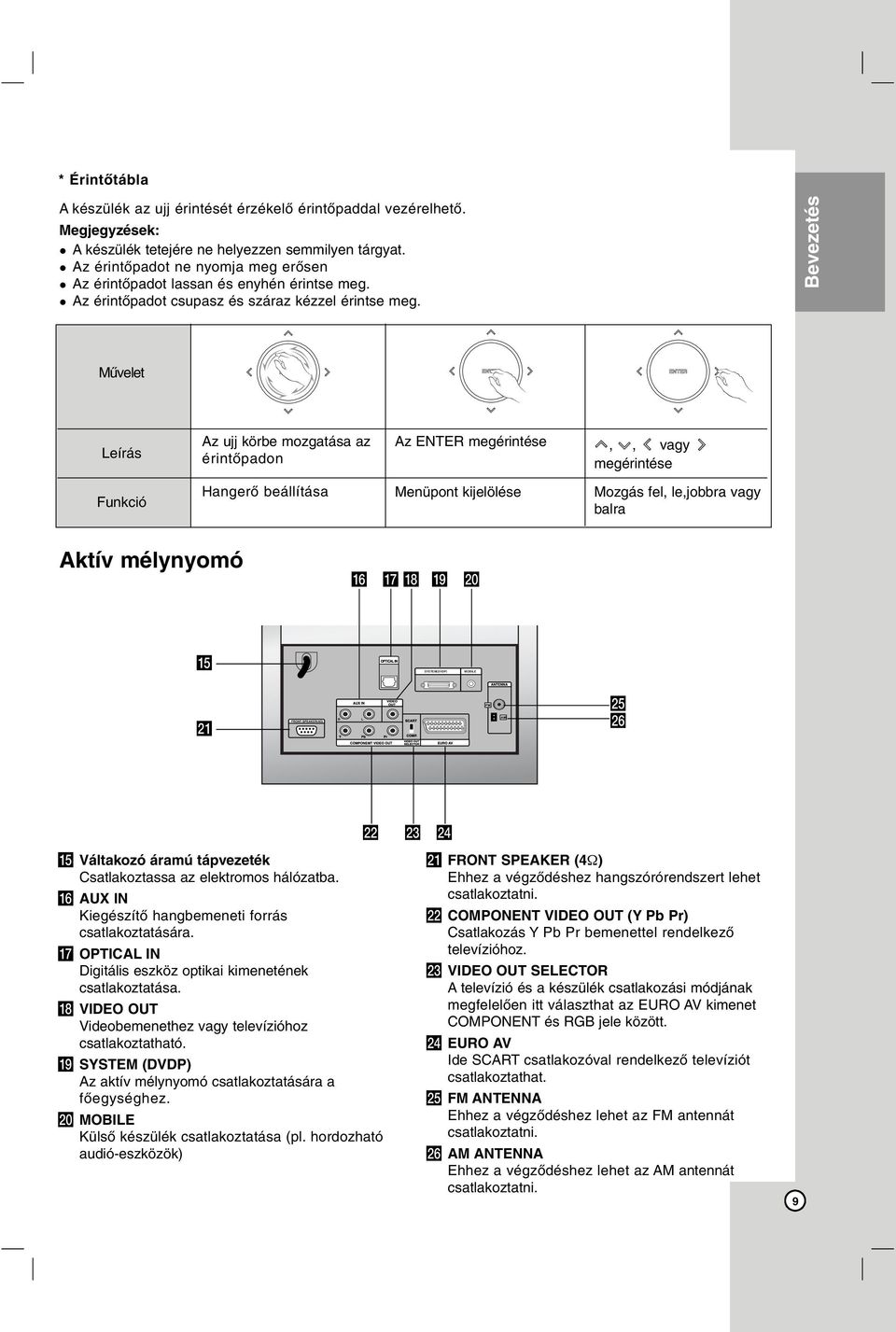

9 * Érintőtábla A készülék az ujj érintését érzékelő érintőpaddal vezérelhető. Megjegyzések: A készülék tetejére ne helyezzen semmilyen tárgyat. Az érintőpadot ne nyomja meg erősen Az érintőpadot lassan és enyhén érintse meg. Az érintőpadot csupasz és száraz kézzel érintse meg. Bevezetés Művelet Leírás Az ujj körbe mozgatása az érintőpadon Az ENTER megérintése,, vagy megérintése Funkció Hangerő beállítása Menüpont kijelölése Mozgás fel, le,jobbra vagy balra Aktív mélynyomó p q r s t o SYSTEM(DVDP) MOBILE u y z o Váltakozó áramú tápvezeték Csatlakoztassa az elektromos hálózatba. p AUX IN Kiegészítő hangbemeneti forrás csatlakoztatására. q OPTICAL IN Digitális eszköz optikai kimenetének csatlakoztatása. r VIDEO OUT Videobemenethez vagy televízióhoz csatlakoztatható. s SYSTEM (DVDP) Az aktív mélynyomó csatlakoztatására a főegységhez. t MOBILE Külső készülék csatlakoztatása (pl. hordozható audió-eszközök) v w x u FRONT SPEAKER (4Ω) Ehhez a végződéshez hangszórórendszert lehet csatlakoztatni. v COMPONENT VIDEO OUT (Y Pb Pr) Csatlakozás Y Pb Pr bemenettel rendelkező televízióhoz. w VIDEO OUT SELECTOR A televízió és a készülék csatlakozási módjának megfelelően itt választhat az EURO AV kimenet COMPONENT és RGB jele között. x EURO AV Ide SCART csatlakozóval rendelkező televíziót csatlakoztathat. y FM ANTENNA Ehhez a végződéshez lehet az FM antennát csatlakoztatni. z AM ANTENNA Ehhez a végződéshez lehet az AM antennát csatlakoztatni. 9 Recording

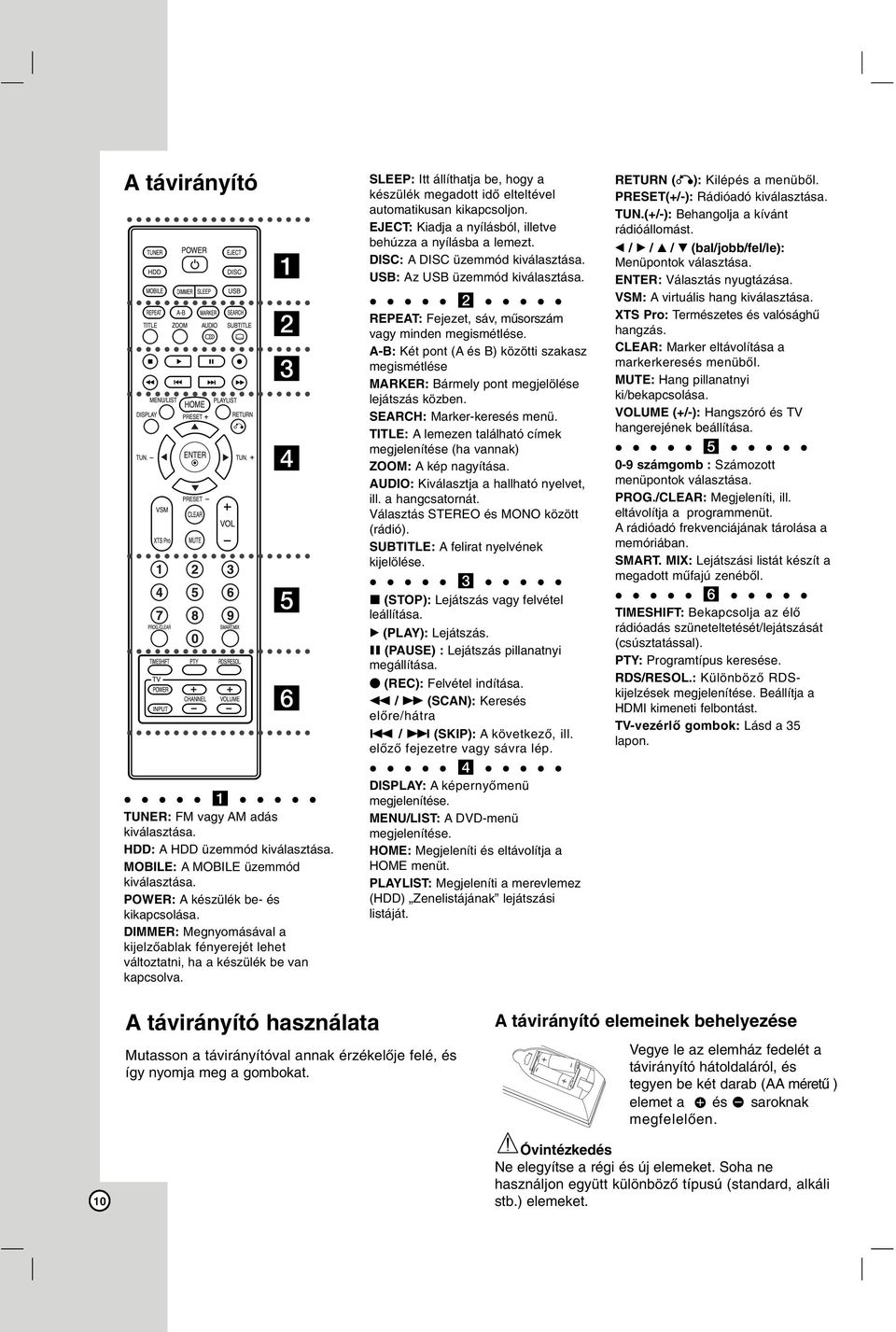

10 A távirányító a b c d e f a TUNER: FM vagy AM adás kiválasztása. HDD: A HDD üzemmód kiválasztása. MOBILE: A MOBILE üzemmód kiválasztása. POWER: A készülék be- és kikapcsolása. DIMMER: Megnyomásával a kijelzőablak fényerejét lehet változtatni, ha a készülék be van kapcsolva. SLEEP: Itt állíthatja be, hogy a készülék megadott idő elteltével automatikusan kikapcsoljon. EJECT: Kiadja a nyílásból, illetve behúzza a nyílásba a lemezt. DISC: A DISC üzemmód kiválasztása. USB: Az USB üzemmód kiválasztása. b REPEAT: Fejezet, sáv, műsorszám vagy minden megismétlése. A-B: Két pont (A és B) közötti szakasz megismétlése MARKER: Bármely pont megjelölése lejátszás közben. SEARCH: Marker-keresés menü. TITLE: A lemezen található címek megjelenítése (ha vannak) ZOOM: A kép nagyítása. AUDIO: Kiválasztja a hallható nyelvet, ill. a hangcsatornát. Választás STEREO és MONO között (rádió). SUBTITLE: A felirat nyelvének kijelölése. c x (STOP): Lejátszás vagy felvétel leállítása. B (PLAY): Lejátszás. X (PAUSE) : Lejátszás pillanatnyi megállítása. z (REC): Felvétel indítása. m / M (SCAN): Keresés előre/hátra. / > (SKIP): A következő, ill. előző fejezetre vagy sávra lép. d DISPLAY: A képernyőmenü megjelenítése. MENU/LIST: A DVD-menü megjelenítése. HOME: Megjeleníti és eltávolítja a HOME menüt. PLAYLIST: Megjeleníti a merevlemez (HDD) Zenelistájának lejátszási listáját. RETURN (O): Kilépés a menüből. PRESET(+/-): Rádióadó kiválasztása. TUN.(+/-): Behangolja a kívánt rádióállomást. b / B / v / V (bal/jobb/fel/le): Menüpontok választása. ENTER: Választás nyugtázása. VSM: A virtuális hang kiválasztása. XTS Pro: Természetes és valósághű hangzás. CLEAR: Marker eltávolítása a markerkeresés menüből. MUTE: Hang pillanatnyi ki/bekapcsolása. VOLUME (+/-): Hangszóró és TV hangerejének beállítása. e 0-9 számgomb : Számozott menüpontok választása. PROG./CLEAR: Megjeleníti, ill. eltávolítja a programmenüt. A rádióadó frekvenciájának tárolása a memóriában. SMART. MIX: Lejátszási listát készít a megadott műfajú zenéből. f TIMESHIFT: Bekapcsolja az élő rádióadás szüneteltetését/lejátszását (csúsztatással). PTY: Programtípus keresése. RDS/RESOL.: Különböző RDSkijelzések megjelenítése. Beállítja a HDMI kimeneti felbontást. TV-vezérlő gombok: Lásd a 35 lapon. A távirányító használata Mutasson a távirányítóval annak érzékelője felé, és így nyomja meg a gombokat. A távirányító elemeinek behelyezése Vegye le az elemház fedelét a távirányító hátoldaláról, és tegyen be két darab (AA méretű ) elemet a és saroknak megfelelően. 10 Óvintézkedés Ne elegyítse a régi és új elemeket. Soha ne használjon együtt különböző típusú (standard, alkáli stb.) elemeket.

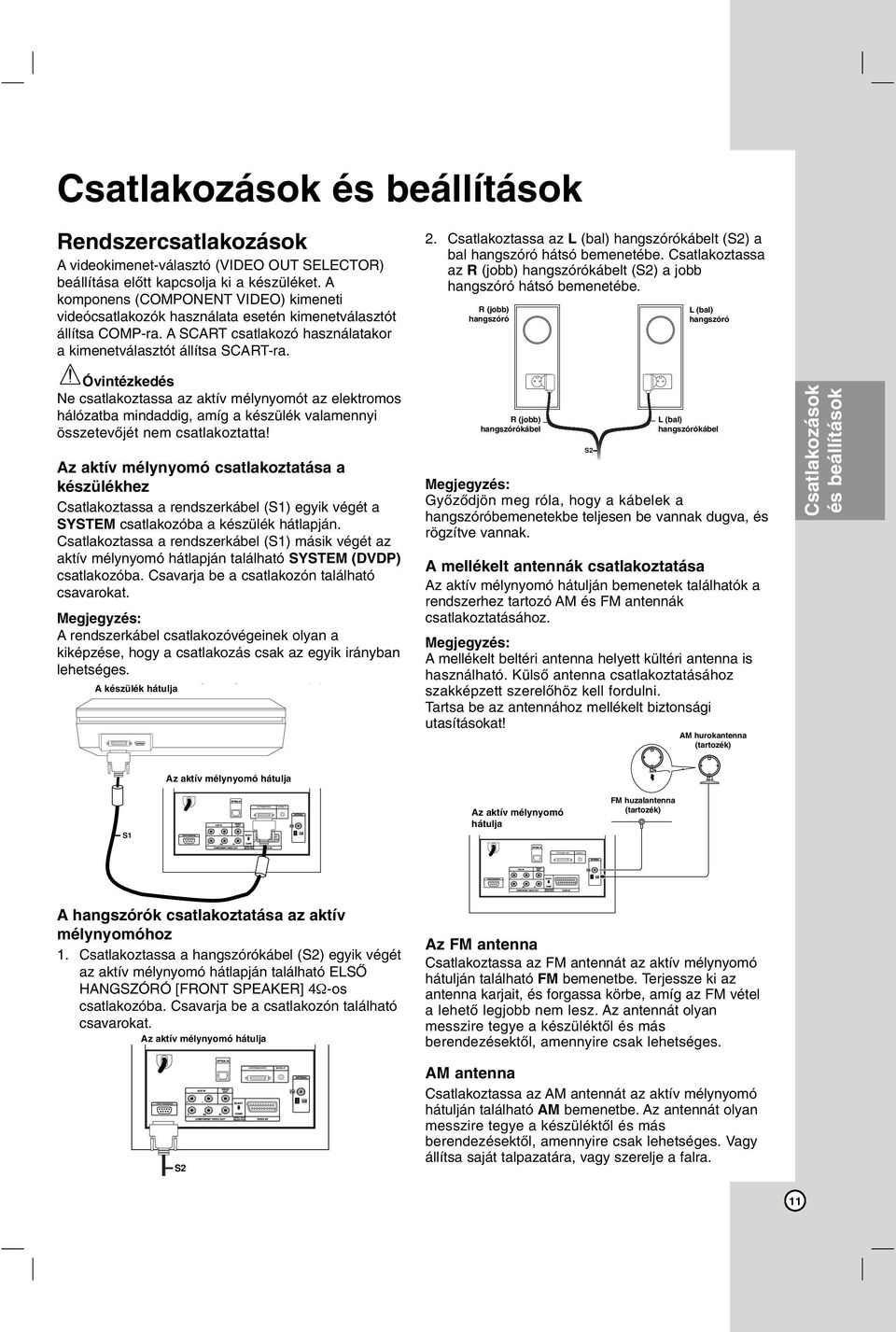

11 R L R L SYSTEM(DVDP) SYSTEM(DVDP) MOBILE MOBILE R L SYSTEM(DVDP) MOBILE Csatlakozások és beállítások Rendszercsatlakozások A videokimenet-választó (VIDEO OUT SELECTOR) beállítása előtt kapcsolja ki a készüléket. A komponens (COMPONENT VIDEO) kimeneti videócsatlakozók használata esetén kimenetválasztót állítsa COMP-ra. A SCART csatlakozó használatakor a kimenetválasztót állítsa SCART-ra. 2. Csatlakoztassa az L (bal) hangszórókábelt (S2) a bal hangszóró hátsó bemenetébe. Csatlakoztassa az R (jobb) hangszórókábelt (S2) a jobb hangszóró hátsó bemenetébe. R (jobb) hangszóró L (bal) hangszóró Óvintézkedés Ne csatlakoztassa az aktív mélynyomót az elektromos hálózatba mindaddig, amíg a készülék valamennyi összetevőjét nem csatlakoztatta! Az aktív mélynyomó csatlakoztatása a készülékhez Csatlakoztassa a rendszerkábel (S1) egyik végét a SYSTEM csatlakozóba a készülék hátlapján. Csatlakoztassa a rendszerkábel (S1) másik végét az aktív mélynyomó hátlapján található SYSTEM (DVDP) csatlakozóba. Csavarja be a csatlakozón található csavarokat. A rendszerkábel csatlakozóvégeinek olyan a kiképzése, hogy a csatlakozás csak az egyik irányban lehetséges. A készülék hátulja R (jobb) hangszórókábel S2 L (bal) hangszórókábel Győződjön meg róla, hogy a kábelek a hangszóróbemenetekbe teljesen be vannak dugva, és rögzítve vannak. A mellékelt antennák csatlakoztatása Az aktív mélynyomó hátulján bemenetek találhatók a rendszerhez tartozó AM és FM antennák csatlakoztatásához. A mellékelt beltéri antenna helyett kültéri antenna is használható. Külső antenna csatlakoztatásához szakképzett szerelőhöz kell fordulni. Tartsa be az antennához mellékelt biztonsági utasításokat! AM hurokantenna (tartozék) Csatlakozások és beállítások Az aktív mélynyomó hátulja S1 A hangszórók csatlakoztatása az aktív mélynyomóhoz 1. Csatlakoztassa a hangszórókábel (S2) egyik végét az aktív mélynyomó hátlapján található ELSŐ HANGSZÓRÓ [FRONT SPEAKER] 4Ω-os csatlakozóba. Csavarja be a csatlakozón található csavarokat. Az aktív mélynyomó hátulja Az aktív mélynyomó hátulja FM huzalantenna (tartozék) Az FM antenna Csatlakoztassa az FM antennát az aktív mélynyomó hátulján található FM bemenetbe. Terjessze ki az antenna karjait, és forgassa körbe, amíg az FM vétel a lehető legjobb nem lesz. Az antennát olyan messzire tegye a készüléktől és más berendezésektől, amennyire csak lehetséges. Recording S2 AM antenna Csatlakoztassa az AM antennát az aktív mélynyomó hátulján található AM bemenetbe. Az antennát olyan messzire tegye a készüléktől és más berendezésektől, amennyire csak lehetséges. Vagy állítsa saját talpazatára, vagy szerelje a falra. 11

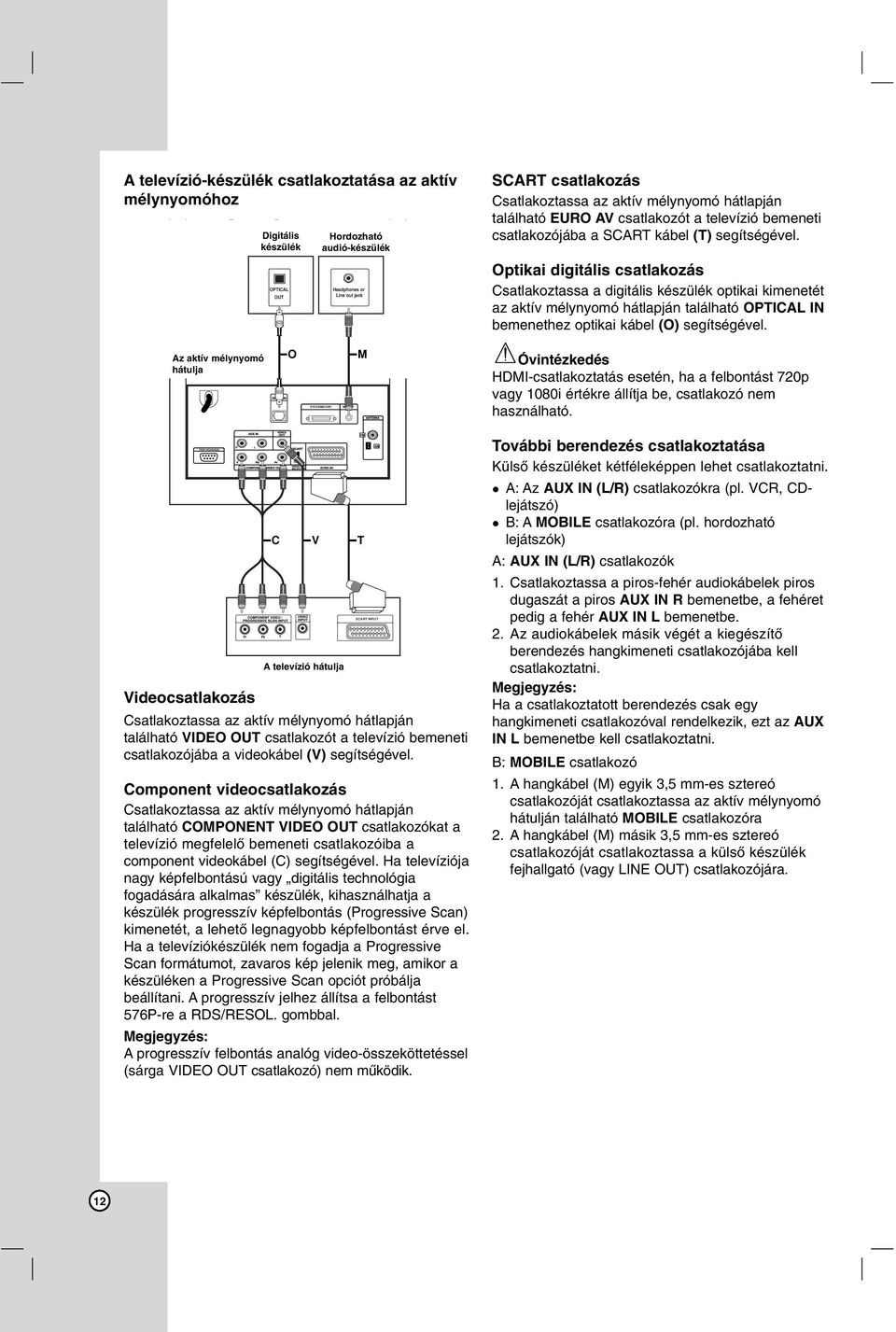

12 A televízió-készülék csatlakoztatása az aktív mélynyomóhoz Digitális készülék Hordozható audió-készülék SCART csatlakozás Csatlakoztassa az aktív mélynyomó hátlapján található EURO AV csatlakozót a televízió bemeneti csatlakozójába a SCART kábel (T) segítségével. OPTICAL OUT Headphones or Line out jack Optikai digitális csatlakozás Csatlakoztassa a digitális készülék optikai kimenetét az aktív mélynyomó hátlapján található OPTICAL IN bemenethez optikai kábel (O) segítségével. Az aktív mélynyomó hátulja O SYSTEM(DVDP) MOBILE M Óvintézkedés HDMI-csatlakoztatás esetén, ha a felbontást 720p vagy 1080i értékre állítja be, csatlakozó nem használható. R L További berendezés csatlakoztatása Külső készüléket kétféleképpen lehet csatlakoztatni. Videocsatlakozás C V T A televízió hátulja SCART INPUT Csatlakoztassa az aktív mélynyomó hátlapján található VIDEO OUT csatlakozót a televízió bemeneti csatlakozójába a videokábel (V) segítségével. Component videocsatlakozás Csatlakoztassa az aktív mélynyomó hátlapján található COMPONENT VIDEO OUT csatlakozókat a televízió megfelelő bemeneti csatlakozóiba a component videokábel (C) segítségével. Ha televíziója nagy képfelbontású vagy digitális technológia fogadására alkalmas készülék, kihasználhatja a készülék progresszív képfelbontás (Progressive Scan) kimenetét, a lehető legnagyobb képfelbontást érve el. Ha a televíziókészülék nem fogadja a Progressive Scan formátumot, zavaros kép jelenik meg, amikor a készüléken a Progressive Scan opciót próbálja beállítani. A progresszív jelhez állítsa a felbontást 576P-re a RDS/RESOL. gombbal. A progresszív felbontás analóg video-összeköttetéssel (sárga VIDEO OUT csatlakozó) nem működik. A: Az AUX IN (L/R) csatlakozókra (pl. VCR, CDlejátszó) B: A MOBILE csatlakozóra (pl. hordozható lejátszók) A: AUX IN (L/R) csatlakozók 1. Csatlakoztassa a piros-fehér audiokábelek piros dugaszát a piros AUX IN R bemenetbe, a fehéret pedig a fehér AUX IN L bemenetbe. 2. Az audiokábelek másik végét a kiegészítő berendezés hangkimeneti csatlakozójába kell csatlakoztatni. Ha a csatlakoztatott berendezés csak egy hangkimeneti csatlakozóval rendelkezik, ezt az AUX IN L bemenetbe kell csatlakoztatni. B: MOBILE csatlakozó 1. A hangkábel (M) egyik 3,5 mm-es sztereó csatlakozóját csatlakoztassa az aktív mélynyomó hátulján található MOBILE csatlakozóra 2. A hangkábel (M) másik 3,5 mm-es sztereó csatlakozóját csatlakoztassa a külső készülék fejhallgató (vagy LINE OUT) csatlakozójára. 12

13 HDMI-csatlakozás HDMI televízióját, ill. monitorát HDMI kábellel csatlakoztathatja a készülékhez. 1. Csatlakoztassa a készülék HDMI csatlakozóját a HDMI kompatibilis televízió, ill. monitor HDMI csatlakozójába (H). Rear of the unit A készülék hátulja 2. A televízió jelforrását állítsa HDMI-re (nézze meg a TV használati utasítását). Megjegyzések: A kábel csatlakozótestén található nyílnak felfelé kell néznie a magnóhoz történő helyes csatlakozáshoz. (A. típus) Ha a képernyőn képzaj vagy csíkok láthatók, ellenőrizze a HDMI kábelt. Ha RADIO üzemmódban megnyomja az RDS/RESOL. gombot, a felbontás nem változik. Tanács: Ha HDMI csatlakozást használ, a HDMI kimeneti felbontást a RDS/RESOL. gombbal (576p, 720p,vagyr 1080i) formátumra változtathatja. Figyelem! Ha a felbontást aközben állítja át, hogy a készülék a HDMI csatlakozón keresztül csatlakozik, rendellenes működés léphet fel. A hiba elhárításához kapcsolja ki, majd újra be a készüléket. H HDMI HDMI compatible TV HDMI kompatibilis televízió Mit kell tudni a HDMI-ről? A HDMI (High Definition Multimedia Interface) lehetővé teszi a kép és a hang egyetlen digitális csatlakozáson keresztül történő továbbítását DVDlejátszók, set-top-boxok és más audiovizuális berendezések számára. A HDMI a HDCP (High Definition Contents Protection) technológia támogatására született. A HDCP-t a digitális tartalom átadásának és fogadásának védelmére használják. A HDMI támogatja a standard, a fejlett és a kiváló minőségű video plus szabványt a többcsatornás térhatású hang számára. A HDMI jellemzői: tömörítetlen digitális videó, akár 5 gigabájt sávszélesség másodpercenként, egyetlen csatlakozó (számos csatlakozó és kábel helyett), valamint kommunikáció az audiovizuális forrás és a lejátszó pl. digitális televízió között. A HDMI, a HDMI logó és a High-Definition Multimedia Interface a HDMI licensing LLC márkanevei, ill. bejegyzett védjegyei. További tudnivalók a HDMI-vel kapcsolatban Amikor HDMI vagy DVI kompatibilis készüléket csatlakoztat, győződjön meg az alábbiakról: - Próbálja meg kikapcsolni a HDMI/DVI berendezést és ezt a készüléket is. Ezután kapcsolja be a HDMI/DVI berendezést, várjon 30 másodpercet, és csak ezt követően kapcsolja be ezt a készüléket. - A csatlakoztatott készülék videobemenete e berendezésnek megfelelően legyen beállítva. - A csatlakoztatott készüléknek kompatibilisnek kell lennie a 720x576p, 1280x720p vagy 1920x1080i videokimenettel. Ezzel a készülékkel nem minden HDCP kompatibilis DVI berendezés képes együttműködni. - A nem HDCP-kompatibilis készülékek nem képesek megfelelően megjeleníteni a képet. - Ha a csatlakoztatott TV nem képes az Ön által beállított felbontás kezelésére, akkor nem megfelelő kép jelenik meg a képernyőn. Csatlakozások és beállítások Recording 13

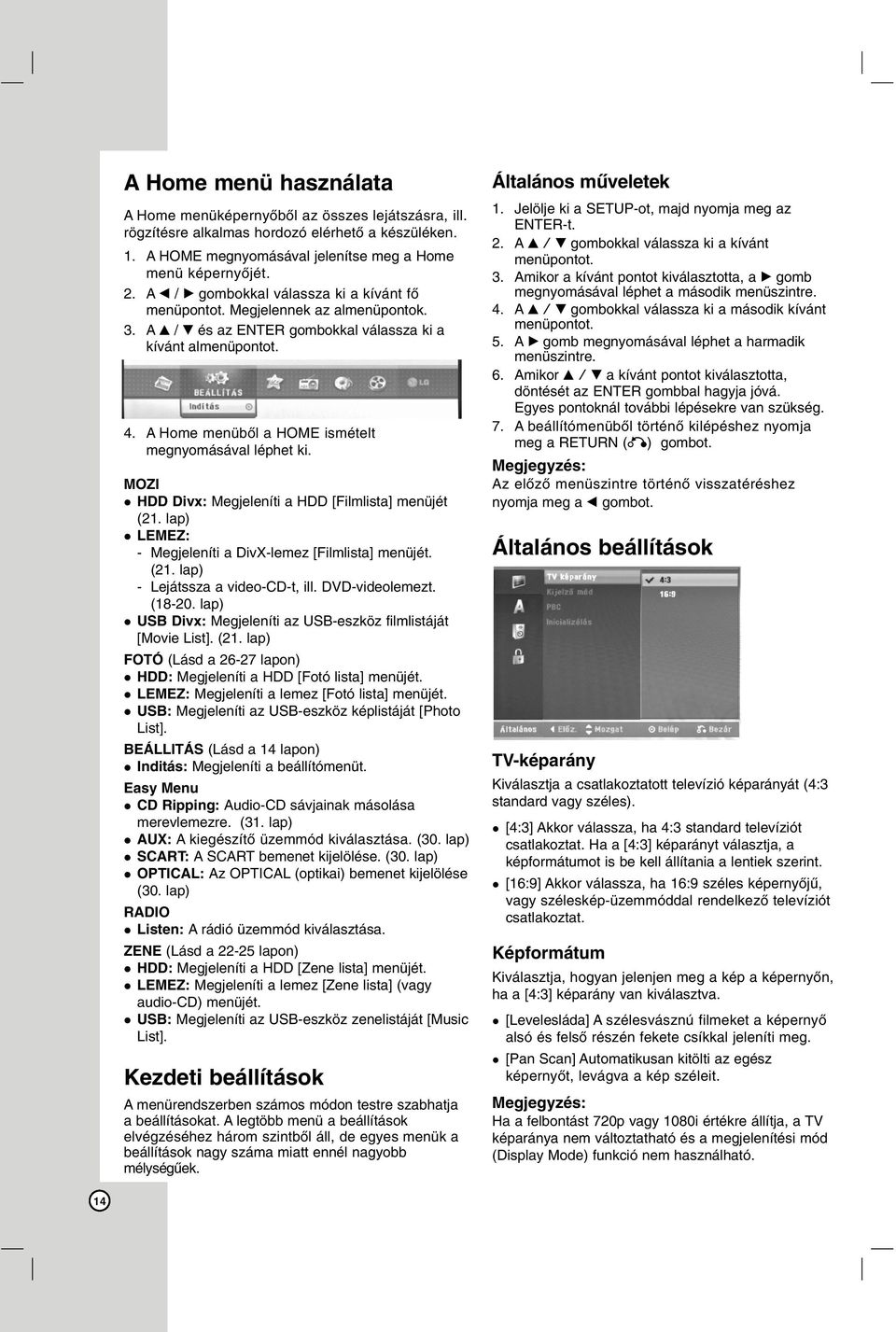

14 A Home menü használata A Home menüképernyőből az összes lejátszásra, ill. rögzítésre alkalmas hordozó elérhető a készüléken. 1. A HOME megnyomásával jelenítse meg a Home menü képernyőjét. 2. A b / B gombokkal válassza ki a kívánt fő menüpontot. Megjelennek az almenüpontok. 3. A v / V és az ENTER gombokkal válassza ki a kívánt almenüpontot. 4. A Home menüből a HOME ismételt megnyomásával léphet ki. MOZI HDD Divx: Megjeleníti a HDD [Filmlista] menüjét (21. lap) LEMEZ: - Megjeleníti a DivX-lemez [Filmlista] menüjét. (21. lap) - Lejátssza a video-cd-t, ill. DVD-videolemezt. ( lap) USB Divx: Megjeleníti az USB-eszköz filmlistáját [Movie List]. (21. lap) FOTÓ (Lásd a lapon) HDD: Megjeleníti a HDD [Fotó lista] menüjét. LEMEZ: Megjeleníti a lemez [Fotó lista] menüjét. USB: Megjeleníti az USB-eszköz képlistáját [Photo List]. BEÁLLITÁS (Lásd a 14 lapon) Inditás: Megjeleníti a beállítómenüt. Easy Menu CD Ripping: Audio-CD sávjainak másolása merevlemezre. (31. lap) AUX: A kiegészítő üzemmód kiválasztása. (30. lap) SCART: A SCART bemenet kijelölése. (30. lap) OPTICAL: Az OPTICAL (optikai) bemenet kijelölése (30. lap) RADIO Listen: A rádió üzemmód kiválasztása. ZENE (Lásd a lapon) HDD: Megjeleníti a HDD [Zene lista] menüjét. LEMEZ: Megjeleníti a lemez [Zene lista] (vagy audio-cd) menüjét. USB: Megjeleníti az USB-eszköz zenelistáját [Music List]. Kezdeti beállítások A menürendszerben számos módon testre szabhatja a beállításokat. A legtöbb menü a beállítások elvégzéséhez három szintből áll, de egyes menük a beállítások nagy száma miatt ennél nagyobb mélységűek. Általános műveletek 1. Jelölje ki a SETUP-ot, majd nyomja meg az ENTER-t. 2. A v / V gombokkal válassza ki a kívánt menüpontot. 3. Amikor a kívánt pontot kiválasztotta, a B gomb megnyomásával léphet a második menüszintre. 4. A v / V gombokkal válassza ki a második kívánt menüpontot. 5. A B gomb megnyomásával léphet a harmadik menüszintre. 6. Amikor v / V a kívánt pontot kiválasztotta, döntését az ENTER gombbal hagyja jóvá. Egyes pontoknál további lépésekre van szükség. 7. A beállítómenüből történő kilépéshez nyomja meg a RETURN (O) gombot. Az előző menüszintre történő visszatéréshez nyomja meg a b gombot. Általános beállítások TV-képarány Kiválasztja a csatlakoztatott televízió képarányát (4:3 standard vagy széles). [4:3] Akkor válassza, ha 4:3 standard televíziót csatlakoztat. Ha a [4:3] képarányt választja, a képformátumot is be kell állítania a lentiek szerint. [16:9] Akkor válassza, ha 16:9 széles képernyőjű, vagy széleskép-üzemmóddal rendelkező televíziót csatlakoztat. Képformátum Kiválasztja, hogyan jelenjen meg a kép a képernyőn, ha a [4:3] képarány van kiválasztva. [Levelesláda] A szélesvásznú filmeket a képernyő alsó és felső részén fekete csíkkal jeleníti meg. [Pan Scan] Automatikusan kitölti az egész képernyőt, levágva a kép széleit. Ha a felbontást 720p vagy 1080i értékre állítja, a TV képaránya nem változtatható és a megjelenítési mód (Display Mode) funkció nem használható. 14

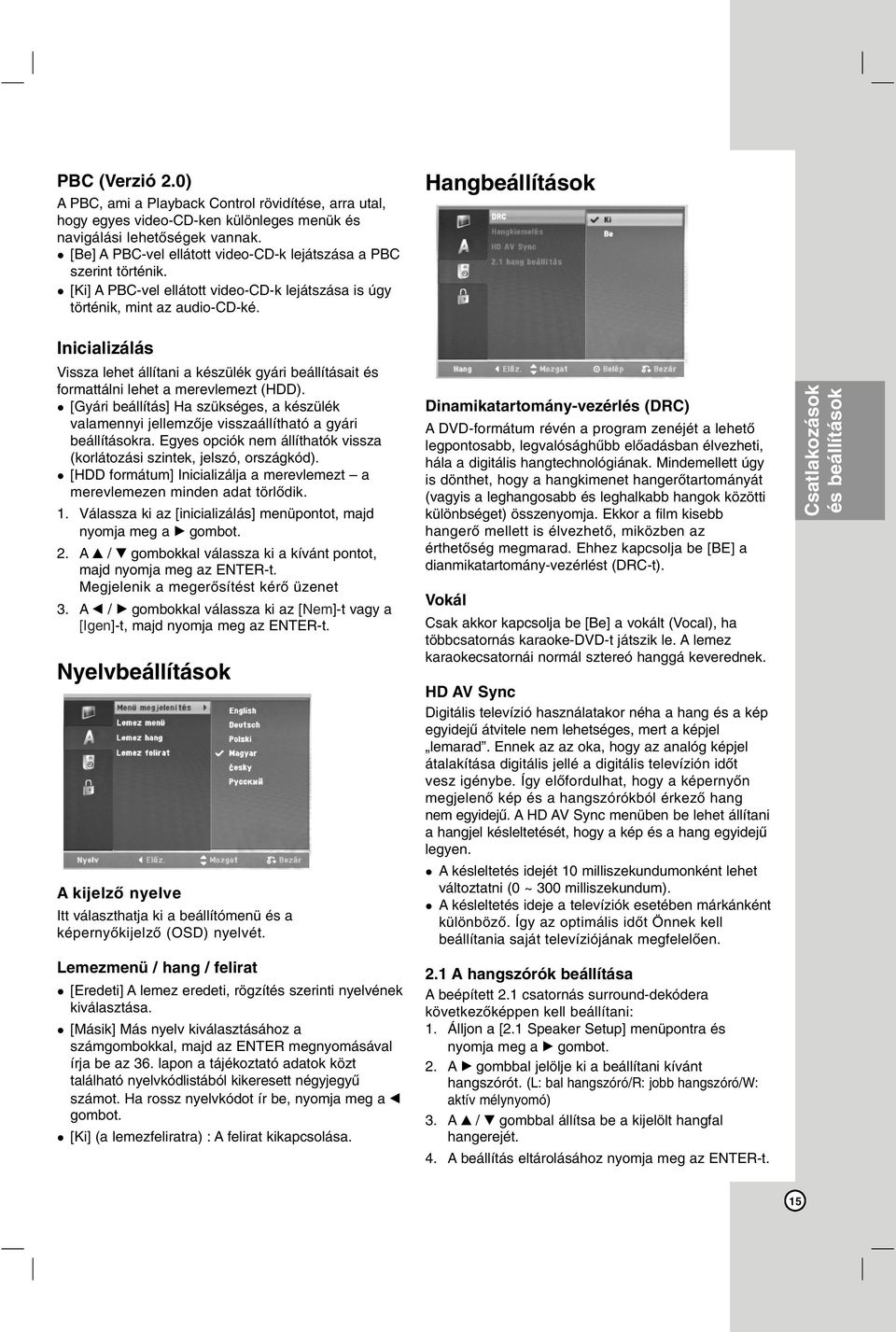

15 PBC (Verzió 2.0) A PBC, ami a Playback Control rövidítése, arra utal, hogy egyes video-cd-ken különleges menük és navigálási lehetőségek vannak. [Be] A PBC-vel ellátott video-cd-k lejátszása a PBC szerint történik. [Ki] A PBC-vel ellátott video-cd-k lejátszása is úgy történik, mint az audio-cd-ké. Hangbeállítások Inicializálás Vissza lehet állítani a készülék gyári beállításait és formattálni lehet a merevlemezt (HDD). [Gyári beállítás] Ha szükséges, a készülék valamennyi jellemzője visszaállítható a gyári beállításokra. Egyes opciók nem állíthatók vissza (korlátozási szintek, jelszó, országkód). [HDD formátum] Inicializálja a merevlemezt a merevlemezen minden adat törlődik. 1. Válassza ki az [inicializálás] menüpontot, majd nyomja meg a B gombot. 2. A v / V gombokkal válassza ki a kívánt pontot, majd nyomja meg az ENTER-t. Megjelenik a megerősítést kérő üzenet 3. A b / B gombokkal válassza ki az [Nem]-t vagy a [Igen]-t, majd nyomja meg az ENTER-t. Nyelvbeállítások A kijelző nyelve Itt választhatja ki a beállítómenü és a képernyőkijelző (OSD) nyelvét. Dinamikatartomány-vezérlés (DRC) A DVD-formátum révén a program zenéjét a lehető legpontosabb, legvalósághűbb előadásban élvezheti, hála a digitális hangtechnológiának. Mindemellett úgy is dönthet, hogy a hangkimenet hangerőtartományát (vagyis a leghangosabb és leghalkabb hangok közötti különbséget) összenyomja. Ekkor a film kisebb hangerő mellett is élvezhető, miközben az érthetőség megmarad. Ehhez kapcsolja be [BE] a dianmikatartomány-vezérlést (DRC-t). Vokál Csak akkor kapcsolja be [Be] a vokált (Vocal), ha többcsatornás karaoke-dvd-t játszik le. A lemez karaokecsatornái normál sztereó hanggá keverednek. HD AV Sync Digitális televízió használatakor néha a hang és a kép egyidejű átvitele nem lehetséges, mert a képjel lemarad. Ennek az az oka, hogy az analóg képjel átalakítása digitális jellé a digitális televízión időt vesz igénybe. Így előfordulhat, hogy a képernyőn megjelenő kép és a hangszórókból érkező hang nem egyidejű. A HD AV Sync menüben be lehet állítani a hangjel késleltetését, hogy a kép és a hang egyidejű legyen. A késleltetés idejét 10 milliszekundumonként lehet változtatni (0 ~ 300 milliszekundum). A késleltetés ideje a televíziók esetében márkánként különböző. Így az optimális időt Önnek kell beállítania saját televíziójának megfelelően. Csatlakozások és beállítások Recording Lemezmenü / hang / felirat [Eredeti] A lemez eredeti, rögzítés szerinti nyelvének kiválasztása. [Másik] Más nyelv kiválasztásához a számgombokkal, majd az ENTER megnyomásával írja be az 36. lapon a tájékoztató adatok közt található nyelvkódlistából kikeresett négyjegyű számot. Ha rossz nyelvkódot ír be, nyomja meg a b gombot. [Ki] (a lemezfeliratra) : A felirat kikapcsolása. 2.1 A hangszórók beállítása A beépített 2.1 csatornás surround-dekódera következőképpen kell beállítani: 1. Álljon a [2.1 Speaker Setup] menüpontra és nyomja meg a B gombot. 2. A B gombbal jelölje ki a beállítani kívánt hangszórót. (L: bal hangszóró/r: jobb hangszóró/w: aktív mélynyomó) 3. A v / V gombbal állítsa be a kijelölt hangfal hangerejét. 4. A beállítás eltárolásához nyomja meg az ENTER-t. 15

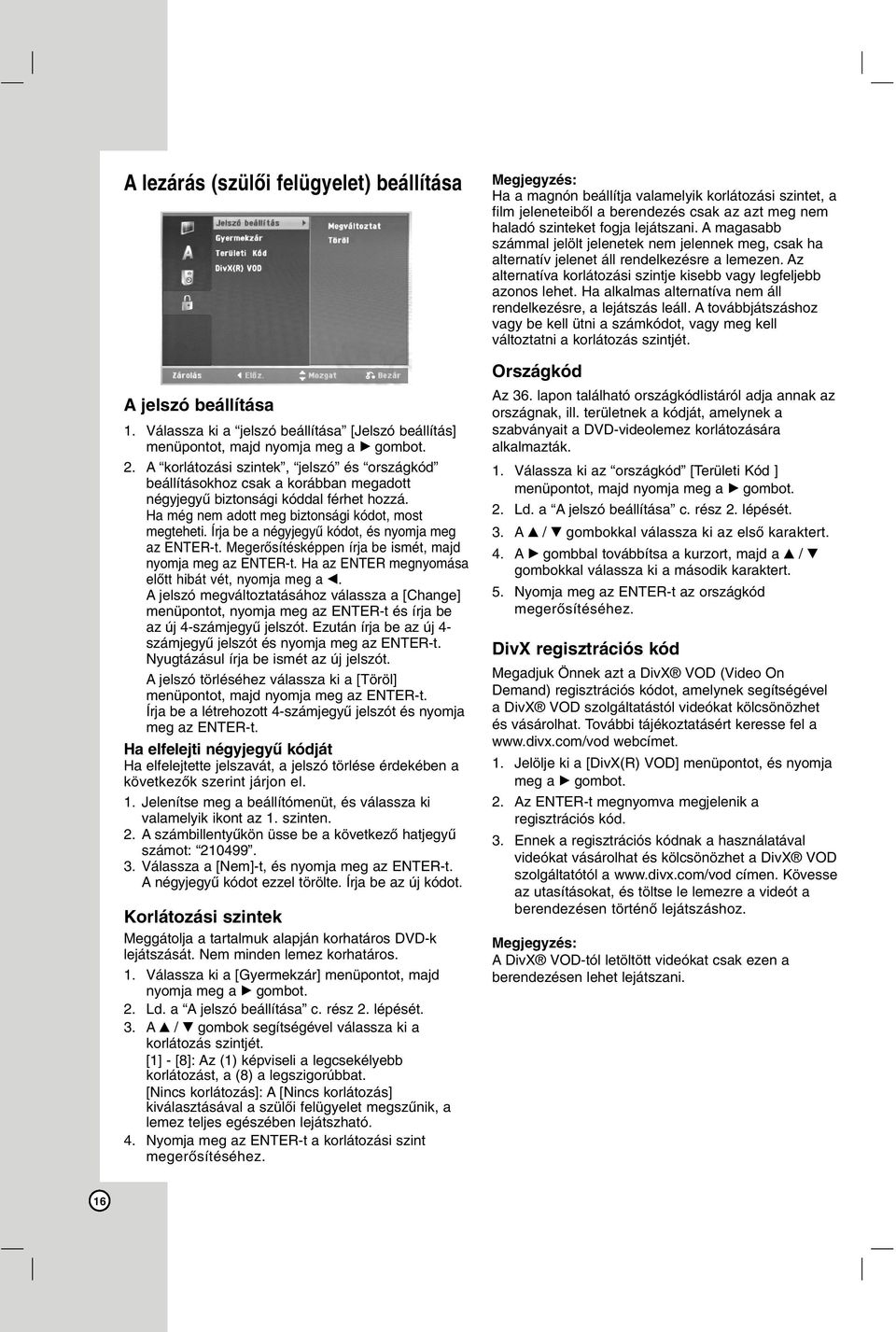

16 A lezárás (szülői felügyelet) beállítása A jelszó beállítása 1. Válassza ki a jelszó beállítása [Jelszó beállítás] menüpontot, majd nyomja meg a B gombot. 2. A korlátozási szintek, jelszó és országkód beállításokhoz csak a korábban megadott négyjegyű biztonsági kóddal férhet hozzá. Ha még nem adott meg biztonsági kódot, most megteheti. Írja be a négyjegyű kódot, és nyomja meg az ENTER-t. Megerősítésképpen írja be ismét, majd nyomja meg az ENTER-t. Ha az ENTER megnyomása előtt hibát vét, nyomja meg a b. A jelszó megváltoztatásához válassza a [Change] menüpontot, nyomja meg az ENTER-t és írja be az új 4-számjegyű jelszót. Ezután írja be az új 4- számjegyű jelszót és nyomja meg az ENTER-t. Nyugtázásul írja be ismét az új jelszót. A jelszó törléséhez válassza ki a [Töröl] menüpontot, majd nyomja meg az ENTER-t. Írja be a létrehozott 4-számjegyű jelszót és nyomja meg az ENTER-t. Ha elfelejti négyjegyű kódját Ha elfelejtette jelszavát, a jelszó törlése érdekében a következők szerint járjon el. 1. Jelenítse meg a beállítómenüt, és válassza ki valamelyik ikont az 1. szinten. 2. A számbillentyűkön üsse be a következő hatjegyű számot: Válassza a [Nem]-t, és nyomja meg az ENTER-t. A négyjegyű kódot ezzel törölte. Írja be az új kódot. Korlátozási szintek Meggátolja a tartalmuk alapján korhatáros DVD-k lejátszását. Nem minden lemez korhatáros. 1. Válassza ki a [Gyermekzár] menüpontot, majd nyomja meg a B gombot. 2. Ld. a A jelszó beállítása c. rész 2. lépését. 3. A v / V gombok segítségével válassza ki a korlátozás szintjét. [1] - [8]: Az (1) képviseli a legcsekélyebb korlátozást, a (8) a legszigorúbbat. [Nincs korlátozás]: A [Nincs korlátozás] kiválasztásával a szülői felügyelet megszűnik, a lemez teljes egészében lejátszható. 4. Nyomja meg az ENTER-t a korlátozási szint megerősítéséhez. Ha a magnón beállítja valamelyik korlátozási szintet, a film jeleneteiből a berendezés csak az azt meg nem haladó szinteket fogja lejátszani. A magasabb számmal jelölt jelenetek nem jelennek meg, csak ha alternatív jelenet áll rendelkezésre a lemezen. Az alternatíva korlátozási szintje kisebb vagy legfeljebb azonos lehet. Ha alkalmas alternatíva nem áll rendelkezésre, a lejátszás leáll. A továbbjátszáshoz vagy be kell ütni a számkódot, vagy meg kell változtatni a korlátozás szintjét. Országkód Az 36. lapon található országkódlistáról adja annak az országnak, ill. területnek a kódját, amelynek a szabványait a DVD-videolemez korlátozására alkalmazták. 1. Válassza ki az országkód [Területi Kód ] menüpontot, majd nyomja meg a B gombot. 2. Ld. a A jelszó beállítása c. rész 2. lépését. 3. A v / V gombokkal válassza ki az első karaktert. 4. A B gombbal továbbítsa a kurzort, majd a v / V gombokkal válassza ki a második karaktert. 5. Nyomja meg az ENTER-t az országkód megerősítéséhez. DivX regisztrációs kód Megadjuk Önnek azt a DivX VOD (Video On Demand) regisztrációs kódot, amelynek segítségével a DivX VOD szolgáltatástól videókat kölcsönözhet és vásárolhat. További tájékoztatásért keresse fel a webcímet. 1. Jelölje ki a [DivX(R) VOD] menüpontot, és nyomja meg a B gombot. 2. Az ENTER-t megnyomva megjelenik a regisztrációs kód. 3. Ennek a regisztrációs kódnak a használatával videókat vásárolhat és kölcsönözhet a DivX VOD szolgáltatótól a címen. Kövesse az utasításokat, és töltse le lemezre a videót a berendezésen történő lejátszáshoz. A DivX VOD-tól letöltött videókat csak ezen a berendezésen lehet lejátszani. 16

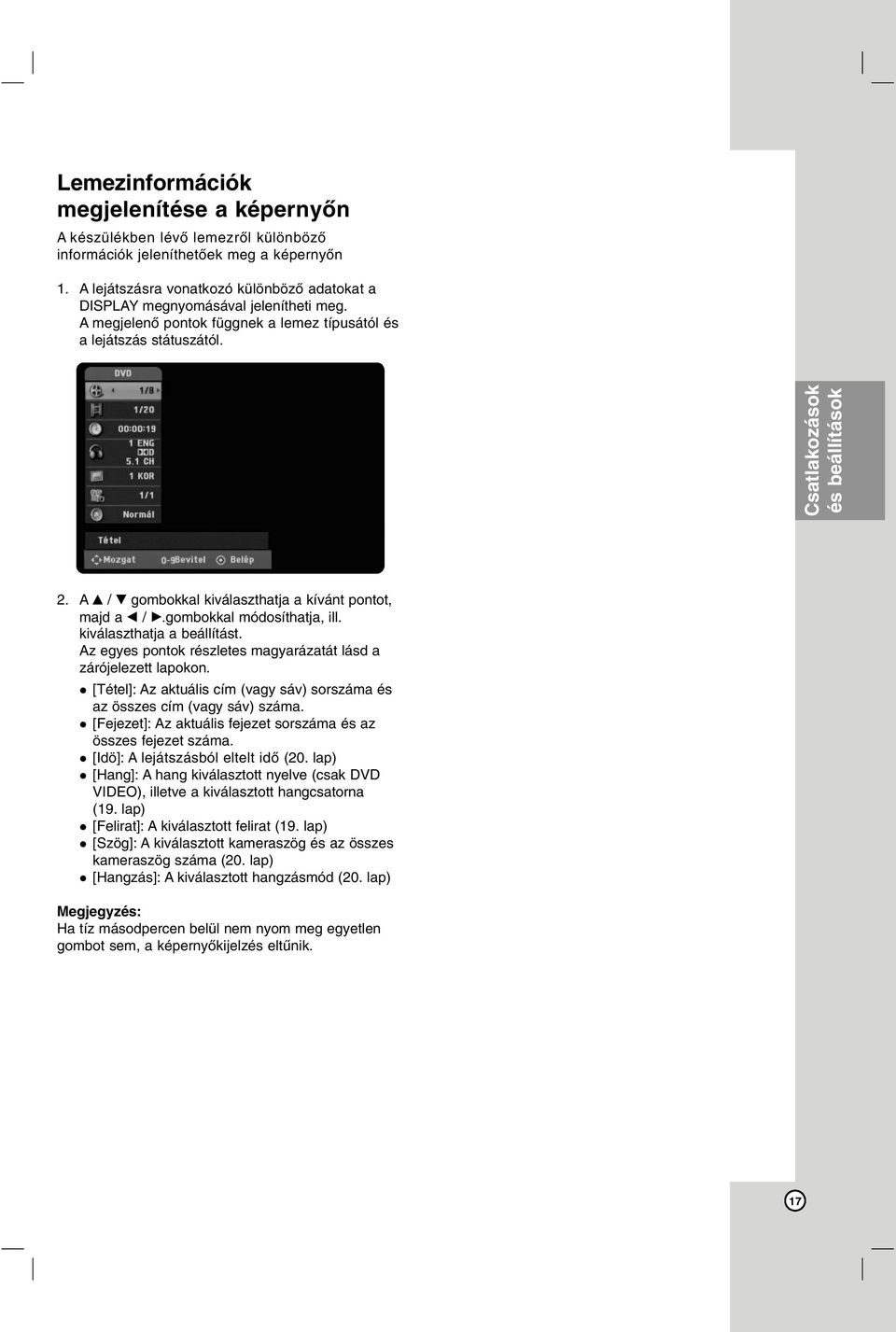

17 Lemezinformációk megjelenítése a képernyőn A készülékben lévő lemezről különböző információk jeleníthetőek meg a képernyőn 1. A lejátszásra vonatkozó különböző adatokat a DISPLAY megnyomásával jelenítheti meg. A megjelenő pontok függnek a lemez típusától és a lejátszás státuszától. Csatlakozások és beállítások 2. A v / V gombokkal kiválaszthatja a kívánt pontot, majd a b / B.gombokkal módosíthatja, ill. kiválaszthatja a beállítást. Az egyes pontok részletes magyarázatát lásd a zárójelezett lapokon. [Tétel]: Az aktuális cím (vagy sáv) sorszáma és az összes cím (vagy sáv) száma. [Fejezet]: Az aktuális fejezet sorszáma és az összes fejezet száma. [Idö]: A lejátszásból eltelt idő (20. lap) [Hang]: A hang kiválasztott nyelve (csak DVD VIDEO), illetve a kiválasztott hangcsatorna (19. lap) [Felirat]: A kiválasztott felirat (19. lap) [Szög]: A kiválasztott kameraszög és az összes kameraszög száma (20. lap) [Hangzás]: A kiválasztott hangzásmód (20. lap) Ha tíz másodpercen belül nem nyom meg egyetlen gombot sem, a képernyőkijelzés eltűnik. Recording 17

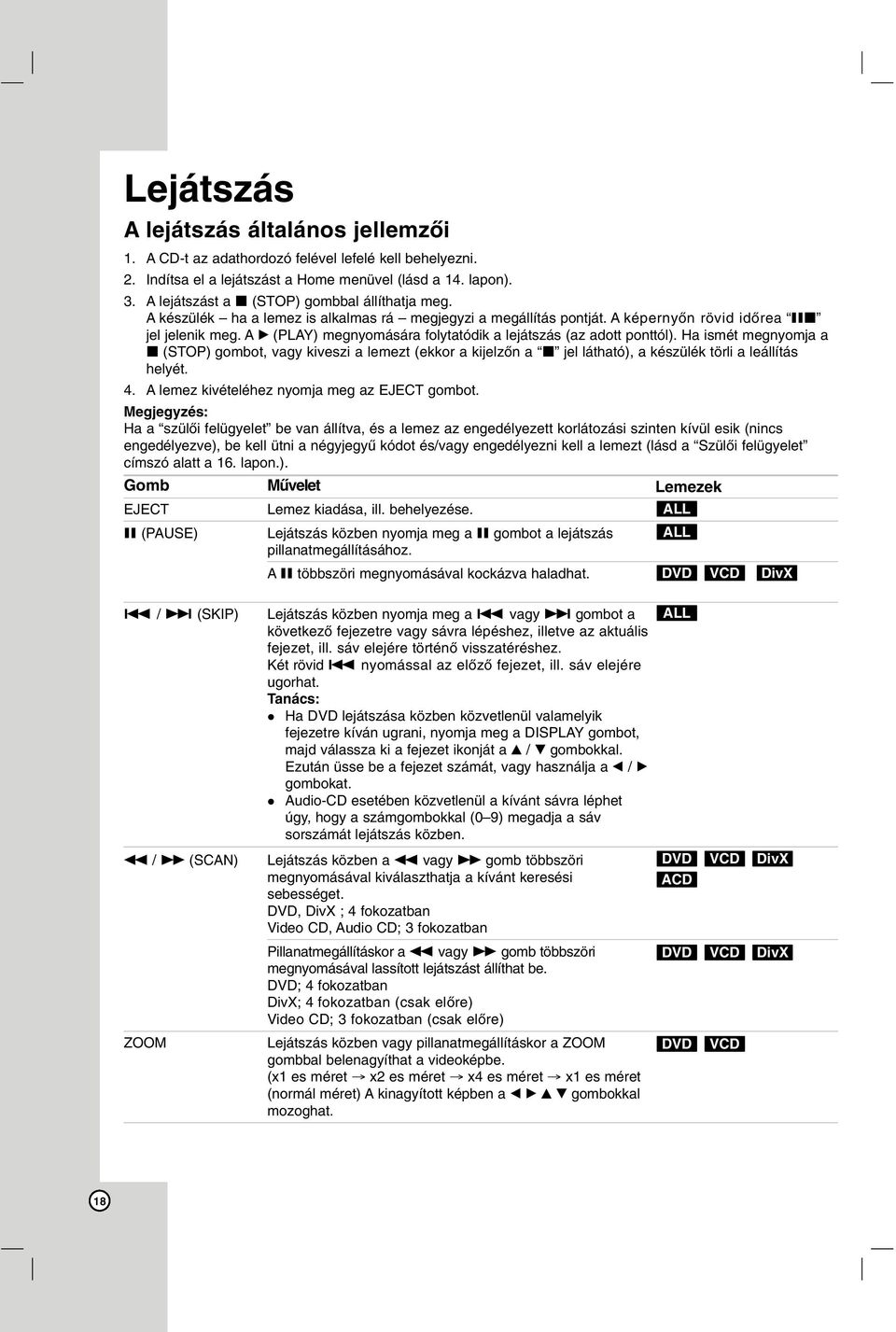

18 Lejátszás A lejátszás általános jellemzői 1. A CD-t az adathordozó felével lefelé kell behelyezni. 2. Indítsa el a lejátszást a Home menüvel (lásd a 14. lapon). 3. A lejátszást a x (STOP) gombbal állíthatja meg. A készülék ha a lemez is alkalmas rá megjegyzi a megállítás pontját. A képernyőn rövid időrea Xx jel jelenik meg. A B (PLAY) megnyomására folytatódik a lejátszás (az adott ponttól). Ha ismét megnyomja a x (STOP) gombot, vagy kiveszi a lemezt (ekkor a kijelzőn a x jel látható), a készülék törli a leállítás helyét. 4. A lemez kivételéhez nyomja meg az EJECT gombot. Ha a szülői felügyelet be van állítva, és a lemez az engedélyezett korlátozási szinten kívül esik (nincs engedélyezve), be kell ütni a négyjegyű kódot és/vagy engedélyezni kell a lemezt (lásd a Szülői felügyelet címszó alatt a 16. lapon.). Gomb Művelet Lemezek EJECT X (PAUSE) Lemez kiadása, ill. behelyezése. Lejátszás közben nyomja meg a X gombot a lejátszás pillanatmegállításához. A X többszöri megnyomásával kockázva haladhat. ALL ALL DVD VCD DivX. / > (SKIP) Lejátszás közben nyomja meg a. vagy > gombot a következő fejezetre vagy sávra lépéshez, illetve az aktuális fejezet, ill. sáv elejére történő visszatéréshez. Két rövid. nyomással az előző fejezet, ill. sáv elejére ugorhat. Tanács: Ha DVD lejátszása közben közvetlenül valamelyik fejezetre kíván ugrani, nyomja meg a DISPLAY gombot, majd válassza ki a fejezet ikonját a v / V gombokkal. Ezután üsse be a fejezet számát, vagy használja a b / B gombokat. Audio-CD esetében közvetlenül a kívánt sávra léphet úgy, hogy a számgombokkal (0 9) megadja a sáv sorszámát lejátszás közben. ALL m / M (SCAN) Lejátszás közben a m vagy M gomb többszöri megnyomásával kiválaszthatja a kívánt keresési sebességet. DVD, DivX ; 4 fokozatban Video CD, Audio CD; 3 fokozatban DVD ACD VCD DivX Pillanatmegállításkor a m vagy M gomb többszöri megnyomásával lassított lejátszást állíthat be. DVD; 4 fokozatban DivX; 4 fokozatban (csak előre) Video CD; 3 fokozatban (csak előre) DVD VCD DivX ZOOM Lejátszás közben vagy pillanatmegállításkor a ZOOM gombbal belenagyíthat a videoképbe. (x1 es méret x2 es méret x4 es méret x1 es méret (normál méret) A kinagyított képben a b BvVgombokkal mozoghat. DVD VCD 18

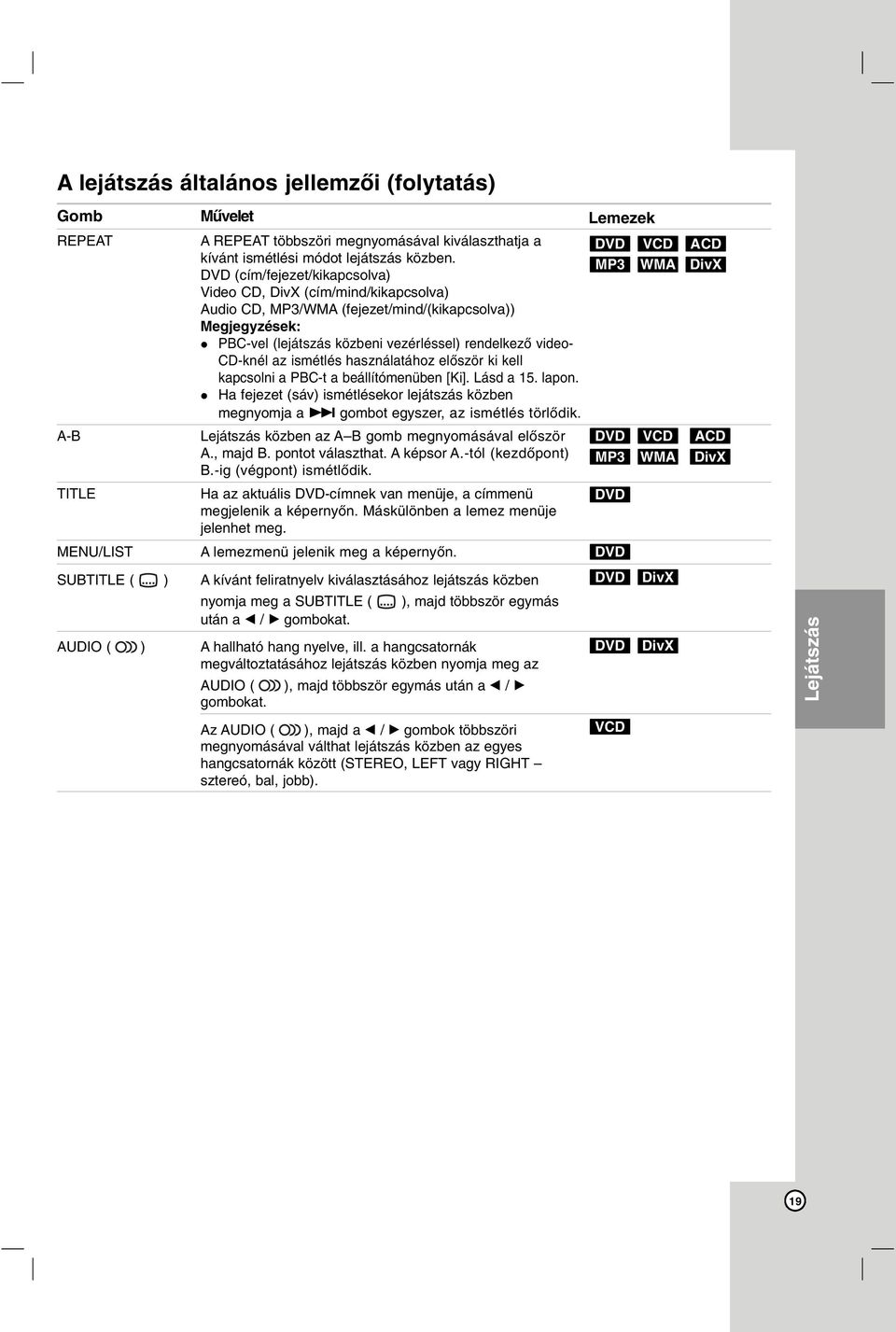

19 A lejátszás általános jellemzői (folytatás) Gomb REPEAT A-B TITLE MENU/LIST Művelet A REPEAT többszöri megnyomásával kiválaszthatja a kívánt ismétlési módot lejátszás közben. DVD (cím/fejezet/kikapcsolva) Video CD, DivX (cím/mind/kikapcsolva) Audio CD, MP3/WMA (fejezet/mind/(kikapcsolva)) Megjegyzések: PBC-vel (lejátszás közbeni vezérléssel) rendelkező video- CD-knél az ismétlés használatához először ki kell kapcsolni a PBC-t a beállítómenüben [Ki]. Lásd a 15. lapon. Ha fejezet (sáv) ismétlésekor lejátszás közben megnyomja a > gombot egyszer, az ismétlés törlődik. Lejátszás közben az A B gomb megnyomásával először A., majd B. pontot választhat. A képsor A.-tól (kezdőpont) B.-ig (végpont) ismétlődik. Ha az aktuális DVD-címnek van menüje, a címmenü megjelenik a képernyőn. Máskülönben a lemez menüje jelenhet meg. A lemezmenü jelenik meg a képernyőn. SUBTITLE ( ) A kívánt feliratnyelv kiválasztásához lejátszás közben nyomja meg a SUBTITLE ( ), majd többször egymás után a b / B gombokat. AUDIO ( ) A hallható hang nyelve, ill. a hangcsatornák megváltoztatásához lejátszás közben nyomja meg az AUDIO ( ), majd többször egymás után a b / B gombokat. Az AUDIO ( ), majd a b / B gombok többszöri megnyomásával válthat lejátszás közben az egyes hangcsatornák között (STEREO, LEFT vagy RIGHT sztereó, bal, jobb). Lemezek DVD MP3 DVD MP3 DVD DVD DVD DVD VCD VCD WMA VCD WMA DivX DivX ACD DivX ACD DivX Recording Lejátszás 19

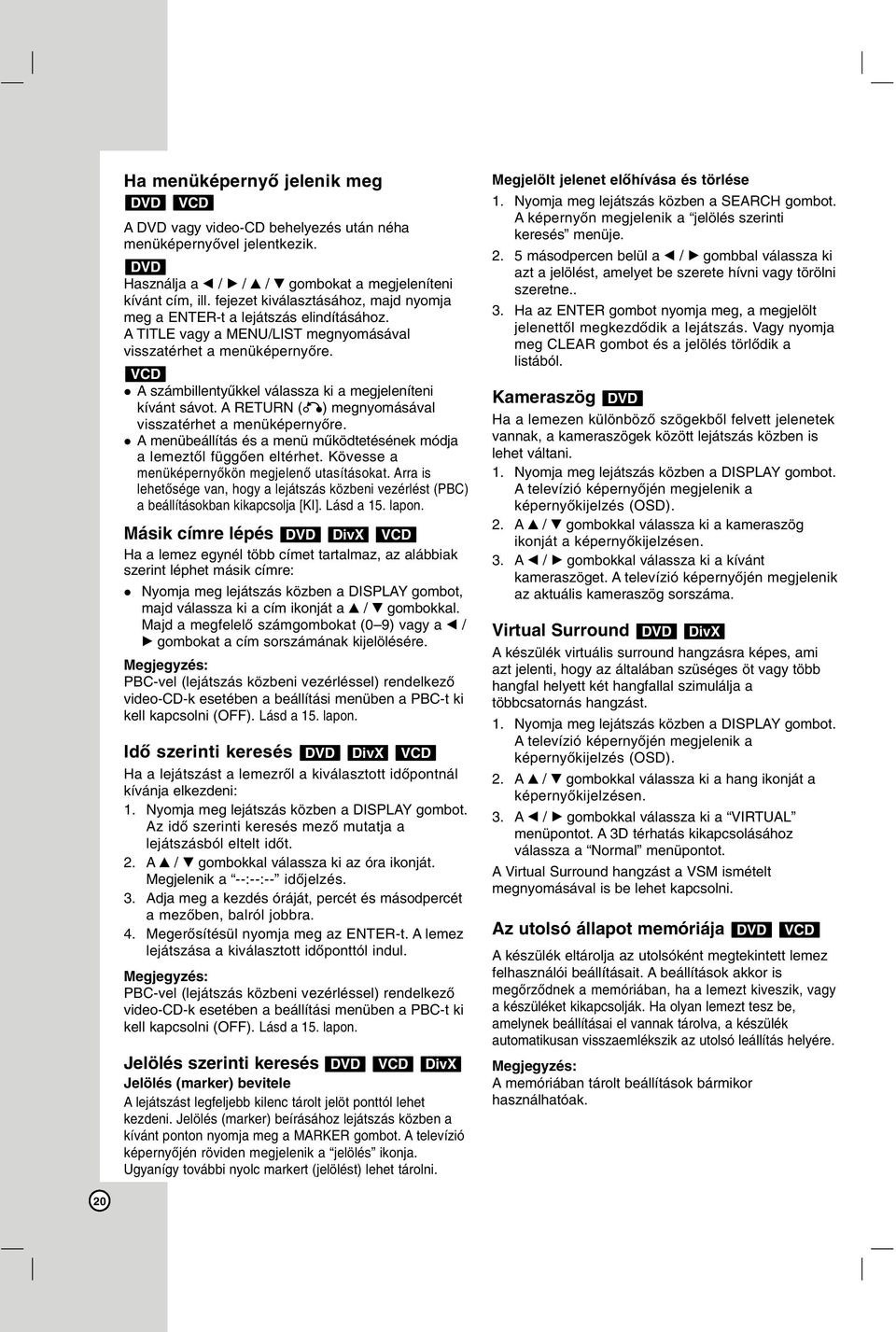

20 Ha menüképernyő jelenik meg DVD VCD A DVD vagy video-cd behelyezés után néha menüképernyővel jelentkezik. DVD Használja a b / B / v / V gombokat a megjeleníteni kívánt cím, ill. fejezet kiválasztásához, majd nyomja meg a ENTER-t a lejátszás elindításához. A TITLE vagy a MENU/LIST megnyomásával visszatérhet a menüképernyőre. VCD A számbillentyűkkel válassza ki a megjeleníteni kívánt sávot. A RETURN (O) megnyomásával visszatérhet a menüképernyőre. A menübeállítás és a menü működtetésének módja a lemeztől függően eltérhet. Kövesse a menüképernyőkön megjelenő utasításokat. Arra is lehetősége van, hogy a lejátszás közbeni vezérlést (PBC) a beállításokban kikapcsolja [KI]. Lásd a 15. lapon. Másik címre lépés DVD DivX VCD Ha a lemez egynél több címet tartalmaz, az alábbiak szerint léphet másik címre: Nyomja meg lejátszás közben a DISPLAY gombot, majd válassza ki a cím ikonját a v / V gombokkal. Majd a megfelelő számgombokat (0 9) vagy a b / B gombokat a cím sorszámának kijelölésére. PBC-vel (lejátszás közbeni vezérléssel) rendelkező video-cd-k esetében a beállítási menüben a PBC-t ki kell kapcsolni (OFF). Lásd a 15. lapon. Idő szerinti keresés DVD DivX VCD Ha a lejátszást a lemezről a kiválasztott időpontnál kívánja elkezdeni: 1. Nyomja meg lejátszás közben a DISPLAY gombot. Az idő szerinti keresés mező mutatja a lejátszásból eltelt időt. 2. A v / V gombokkal válassza ki az óra ikonját. Megjelenik a --:--:-- időjelzés. 3. Adja meg a kezdés óráját, percét és másodpercét a mezőben, balról jobbra. 4. Megerősítésül nyomja meg az ENTER-t. A lemez lejátszása a kiválasztott időponttól indul. PBC-vel (lejátszás közbeni vezérléssel) rendelkező video-cd-k esetében a beállítási menüben a PBC-t ki kell kapcsolni (OFF). Lásd a 15. lapon. Jelölés szerinti keresés DVD VCD DivX Jelölés (marker) bevitele A lejátszást legfeljebb kilenc tárolt jelöt ponttól lehet kezdeni. Jelölés (marker) beírásához lejátszás közben a kívánt ponton nyomja meg a MARKER gombot. A televízió képernyőjén röviden megjelenik a jelölés ikonja. Ugyanígy további nyolc markert (jelölést) lehet tárolni. Megjelölt jelenet előhívása és törlése 1. Nyomja meg lejátszás közben a SEARCH gombot. A képernyőn megjelenik a jelölés szerinti keresés menüje másodpercen belül a b / B gombbal válassza ki azt a jelölést, amelyet be szerete hívni vagy törölni szeretne.. 3. Ha az ENTER gombot nyomja meg, a megjelölt jelenettől megkezdődik a lejátszás. Vagy nyomja meg CLEAR gombot és a jelölés törlődik a listából. Kameraszög DVD Ha a lemezen különböző szögekből felvett jelenetek vannak, a kameraszögek között lejátszás közben is lehet váltani. 1. Nyomja meg lejátszás közben a DISPLAY gombot. A televízió képernyőjén megjelenik a képernyőkijelzés (OSD). 2. A v / V gombokkal válassza ki a kameraszög ikonját a képernyőkijelzésen. 3. A b / B gombokkal válassza ki a kívánt kameraszöget. A televízió képernyőjén megjelenik az aktuális kameraszög sorszáma. Virtual Surround DVD DivX A készülék virtuális surround hangzásra képes, ami azt jelenti, hogy az általában szüséges öt vagy több hangfal helyett két hangfallal szimulálja a többcsatornás hangzást. 1. Nyomja meg lejátszás közben a DISPLAY gombot. A televízió képernyőjén megjelenik a képernyőkijelzés (OSD). 2. A v / V gombokkal válassza ki a hang ikonját a képernyőkijelzésen. 3. A b / B gombokkal válassza ki a VIRTUAL menüpontot. A 3D térhatás kikapcsolásához válassza a Normal menüpontot. AVirtual Surround hangzást a VSM ismételt megnyomásával is be lehet kapcsolni. Az utolsó állapot memóriája DVD A készülék eltárolja az utolsóként megtekintett lemez felhasználói beállításait. A beállítások akkor is megőrződnek a memóriában, ha a lemezt kiveszik, vagy a készüléket kikapcsolják. Ha olyan lemezt tesz be, amelynek beállításai el vannak tárolva, a készülék automatikusan visszaemlékszik az utolsó leállítás helyére. A memóriában tárolt beállítások bármikor használhatóak. VCD 20
