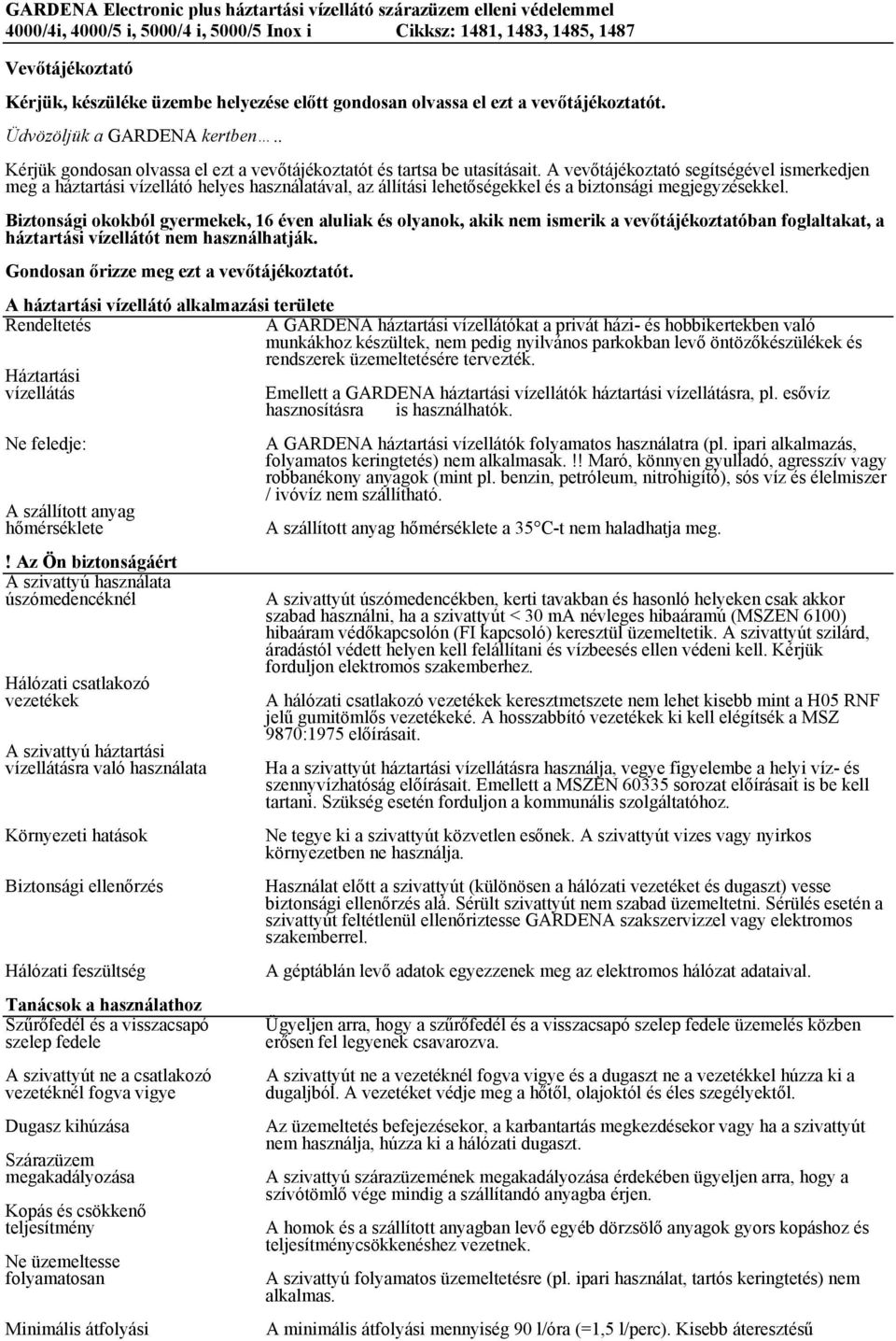

1 GARDENA Electronic plus háztartási vízellátó szárazüzem elleni védelemmel 4000/4i, 4000/5 i, 5000/4 i, 5000/5 Inox i Cikksz: 1481, 1483, 1485, 1487 Vevőtájékoztató Kérjük, készüléke üzembe helyezése előtt gondosan olvassa el ezt a vevőtájékoztatót. Üdvözöljük a GARDENA kertben.. Kérjük gondosan olvassa el ezt a vevőtájékoztatót és tartsa be utasításait. A vevőtájékoztató segítségével ismerkedjen meg a háztartási vízellátó helyes használatával, az állítási lehetőségekkel és a biztonsági megjegyzésekkel. Biztonsági okokból gyermekek, 16 éven aluliak és olyanok, akik nem ismerik a vevőtájékoztatóban foglaltakat, a háztartási vízellátót nem használhatják. Gondosan őrizze meg ezt a vevőtájékoztatót. A háztartási vízellátó alkalmazási területe Rendeltetés Háztartási vízellátás Ne feledje: A szállított anyag hőmérséklete! Az Ön biztonságáért A szivattyú használata úszómedencéknél Hálózati csatlakozó vezetékek A szivattyú háztartási vízellátásra való használata Környezeti hatások Biztonsági ellenőrzés Hálózati feszültség Tanácsok a használathoz Szűrőfedél és a visszacsapó szelep fedele A szivattyút ne a csatlakozó vezetéknél fogva vigye Dugasz kihúzása Szárazüzem megakadályozása Kopás és csökkenő teljesítmény Ne üzemeltesse folyamatosan Minimális átfolyási A GARDENA háztartási vízellátókat a privát házi- és hobbikertekben való munkákhoz készültek, nem pedig nyilvános parkokban levő öntözőkészülékek és rendszerek üzemeltetésére tervezték. Emellett a GARDENA háztartási vízellátók háztartási vízellátásra, pl. esővíz hasznosításra is használhatók. A GARDENA háztartási vízellátók folyamatos használatra (pl. ipari alkalmazás, folyamatos keringtetés) nem alkalmasak.!! Maró, könnyen gyulladó, agresszív vagy robbanékony anyagok (mint pl. benzin, petróleum, nitrohigító), sós víz és élelmiszer / ivóvíz nem szállítható. A szállított anyag hőmérséklete a 35 C-t nem haladhatja meg. A szivattyút úszómedencékben, kerti tavakban és hasonló helyeken csak akkor szabad használni, ha a szivattyút < 30 ma névleges hibaáramú (MSZEN 6100) hibaáram védőkapcsolón (FI kapcsoló) keresztül üzemeltetik. A szivattyút szilárd, áradástól védett helyen kell felállítani és vízbeesés ellen védeni kell. Kérjük forduljon elektromos szakemberhez. A hálózati csatlakozó vezetékek keresztmetszete nem lehet kisebb mint a H05 jelű gumitömlős vezetékeké. A hosszabbító vezetékek ki kell elégítsék a MSZ 9870:1975 előírásait. Ha a szivattyút háztartási vízellátásra használja, vegye figyelembe a helyi víz- és szennyvízhatóság előírásait. Emellett a MSZEN sorozat előírásait is be kell tartani. Szükség esetén forduljon a kommunális szolgáltatóhoz. Ne tegye ki a szivattyút közvetlen esőnek. A szivattyút vizes vagy nyirkos környezetben ne használja. Használat előtt a szivattyút (különösen a hálózati vezetéket és dugaszt) vesse biztonsági ellenőrzés alá. Sérült szivattyút nem szabad üzemeltetni. Sérülés esetén a szivattyút feltétlenül ellenőriztesse GARDENA szakszervizzel vagy elektromos szakemberrel. A géptáblán levő adatok egyezzenek meg az elektromos hálózat adataival. Ügyeljen arra, hogy a szűrőfedél és a visszacsapó szelep fedele üzemelés közben erősen fel legyenek csavarozva. A szivattyút ne a vezetéknél fogva vigye és a dugaszt ne a vezetékkel húzza ki a dugaljból. A vezetéket védje meg a hőtől, olajoktól és éles szegélyektől. Az üzemeltetés befejezésekor, a karbantartás megkezdésekor vagy ha a szivattyút nem használja, húzza ki a hálózati dugaszt. A szivattyú szárazüzemének megakadályozása érdekében ügyeljen arra, hogy a szívótömlő vége mindig a szállítandó anyagba érjen. A homok és a szállított anyagban levő egyéb dörzsölő anyagok gyors kopáshoz és teljesítménycsökkenéshez vezetnek. A szivattyú folyamatos üzemeltetésre (pl. ipari használat, tartós keringtetés) nem alkalmas. A minimális átfolyási mennyiség 90 l/óra (=1,5 l/perc). Kisebb áteresztésű

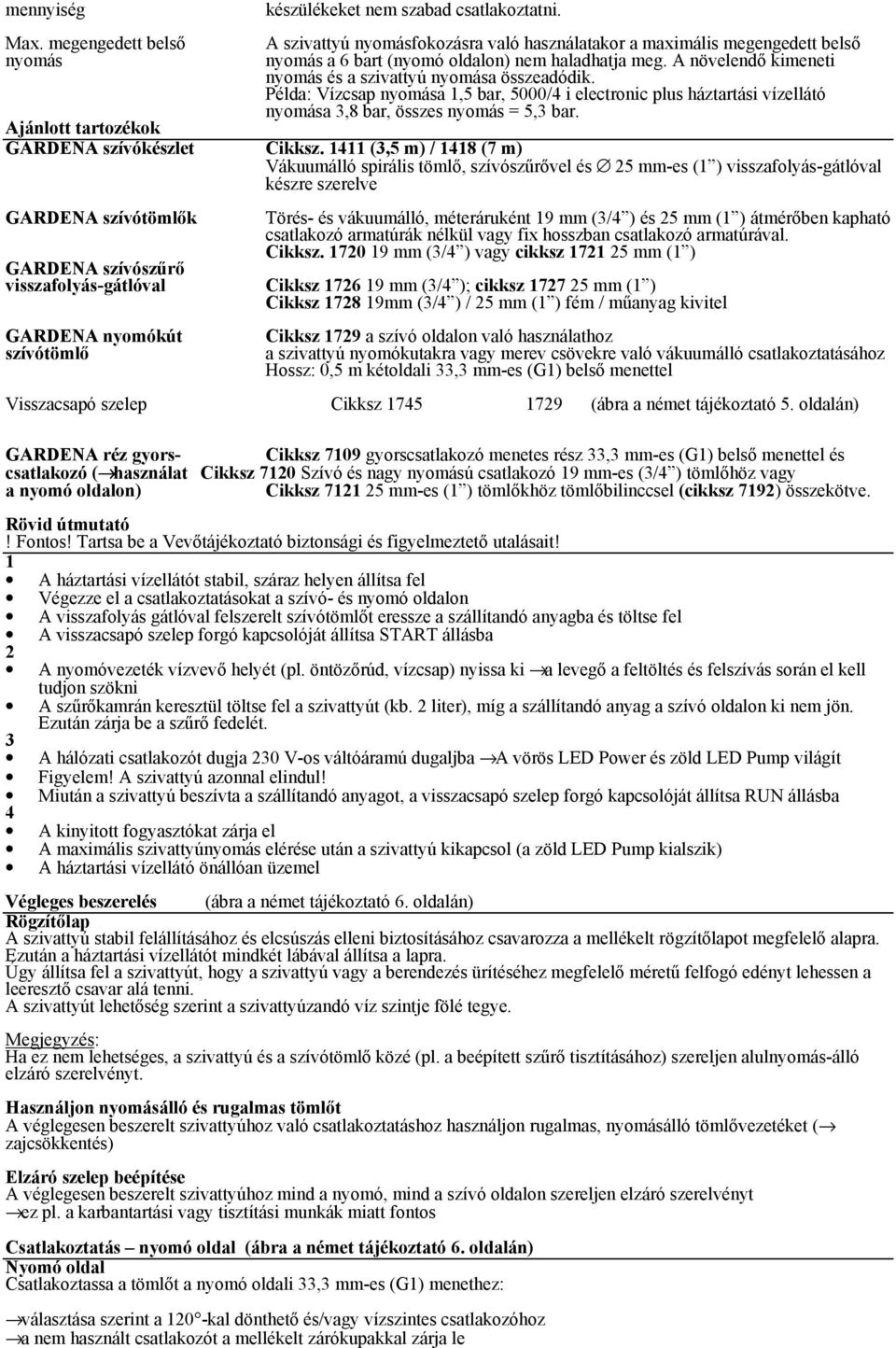

2 mennyiség Max. megengedett belső nyomás készülékeket nem szabad csatlakoztatni. A szivattyú nyomásfokozásra való használatakor a maximális megengedett belső nyomás a 6 bart (nyomó oldalon) nem haladhatja meg. A növelendő kimeneti nyomás és a szivattyú nyomása összeadódik. Példa: Vízcsap nyomása 1,5 bar, 5000/4 i electronic plus háztartási vízellátó nyomása 3,8 bar, összes nyomás = 5,3 bar. Ajánlott tartozékok GARDENA szívókészlet Cikksz (3,5 m) / 1418 (7 m) Vákuumálló spirális tömlő, szívószűrővel és 25 mm-es (1 ) visszafolyás-gátlóval készre szerelve GARDENA szívótömlők Törés- és vákuumálló, méteráruként 19 mm (3/4 ) és 25 mm (1 ) átmérőben kapható csatlakozó armatúrák nélkül vagy fix hosszban csatlakozó armatúrával. Cikksz mm (3/4 ) vagy cikksz mm (1 ) GARDENA szívószűrő visszafolyás-gátlóval Cikksz mm (3/4 ); cikksz mm (1 ) Cikksz mm (3/4 ) / 25 mm (1 ) fém / műanyag kivitel GARDENA nyomókút szívótömlő Cikksz 1729 a szívó oldalon való használathoz a szivattyú nyomókutakra vagy merev csövekre való vákuumálló csatlakoztatásához Hossz: 0,5 m kétoldali 33,3 mm-es (G1) belső menettel Visszacsapó szelep Cikksz (ábra a német tájékoztató 5. oldalán) GARDENA réz gyors- Cikksz 7109 gyorscsatlakozó menetes rész 33,3 mm-es (G1) belső menettel és csatlakozó ( használat Cikksz 7120 Szívó és nagy nyomású csatlakozó 19 mm-es (3/4 ) tömlőhöz vagy a nyomó oldalon) Cikksz mm-es (1 ) tömlőkhöz tömlőbilinccsel (cikksz 7192) összekötve. Rövid útmutató! Fontos! Tartsa be a Vevőtájékoztató biztonsági és figyelmeztető utalásait! 1 A háztartási vízellátót stabil, száraz helyen állítsa fel Végezze el a csatlakoztatásokat a szívó- és nyomó oldalon A visszafolyás gátlóval felszerelt szívótömlőt eressze a szállítandó anyagba és töltse fel A visszacsapó szelep forgó kapcsolóját állítsa START állásba 2 A nyomóvezeték vízvevő helyét (pl. öntözőrúd, vízcsap) nyissa ki a levegő a feltöltés és felszívás során el kell tudjon szökni A szűrőkamrán keresztül töltse fel a szivattyút (kb. 2 liter), míg a szállítandó anyag a szívó oldalon ki nem jön. Ezután zárja be a szűrő fedelét. 3 A hálózati csatlakozót dugja 230 V-os váltóáramú dugaljba A vörös LED Power és zöld LED Pump világít Figyelem! A szivattyú azonnal elindul! Miután a szivattyú beszívta a szállítandó anyagot, a visszacsapó szelep forgó kapcsolóját állítsa RUN állásba 4 A kinyitott fogyasztókat zárja el A maximális szivattyúnyomás elérése után a szivattyú kikapcsol (a zöld LED Pump kialszik) A háztartási vízellátó önállóan üzemel Végleges beszerelés (ábra a német tájékoztató 6. oldalán) Rögzítőlap A szivattyú stabil felállításához és elcsúszás elleni biztosításához csavarozza a mellékelt rögzítőlapot megfelelő alapra. Ezután a háztartási vízellátót mindkét lábával állítsa a lapra. Úgy állítsa fel a szivattyút, hogy a szivattyú vagy a berendezés ürítéséhez megfelelő méretű felfogó edényt lehessen a leeresztő csavar alá tenni. A szivattyút lehetőség szerint a szivattyúzandó víz szintje fölé tegye. Megjegyzés: Ha ez nem lehetséges, a szivattyú és a szívótömlő közé (pl. a beépített szűrő tisztításához) szereljen alulnyomás-álló elzáró szerelvényt. Használjon nyomásálló és rugalmas tömlőt A véglegesen beszerelt szivattyúhoz való csatlakoztatáshoz használjon rugalmas, nyomásálló tömlővezetéket ( zajcsökkentés) Elzáró szelep beépítése A véglegesen beszerelt szivattyúhoz mind a nyomó, mind a szívó oldalon szereljen elzáró szerelvényt ez pl. a karbantartási vagy tisztítási munkák miatt fontos Csatlakoztatás nyomó oldal (ábra a német tájékoztató 6. oldalán) Nyomó oldal Csatlakoztassa a tömlőt a nyomó oldali 33,3 mm-es (G1) menethez: választása szerint a 120 -kal dönthető és/vagy vízszintes csatlakozóhoz a nem használt csatlakozót a mellékelt zárókupakkal zárja le

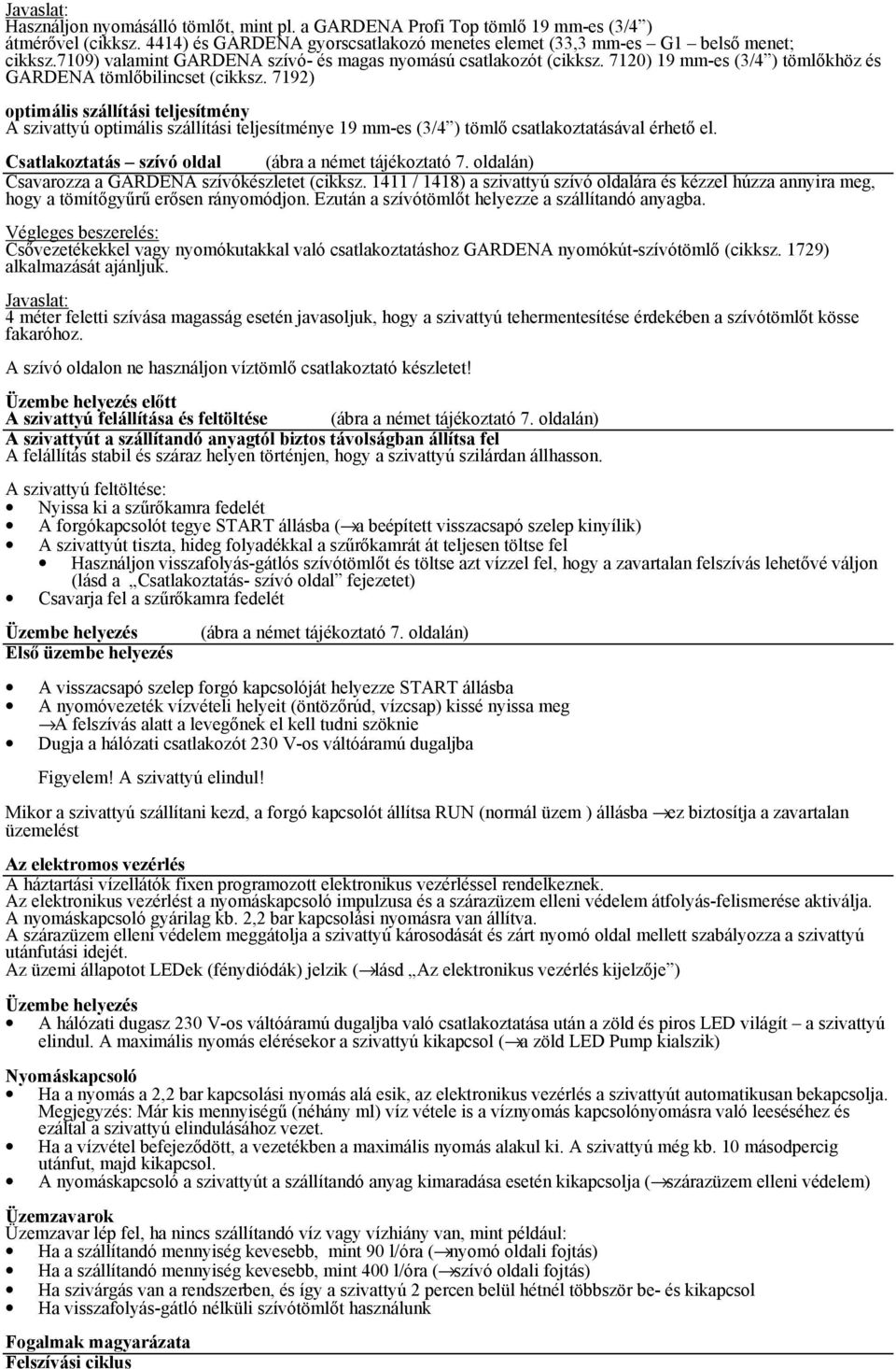

3 Javaslat: Használjon nyomásálló tömlőt, mint pl. a GARDENA Profi Top tömlő 19 mm-es (3/4 ) átmérővel (cikksz. 4414) és GARDENA gyorscsatlakozó menetes elemet (33,3 mm-es G1 belső menet; cikksz.7109) valamint GARDENA szívó- és magas nyomású csatlakozót (cikksz. 7120) 19 mm-es (3/4 ) tömlőkhöz és GARDENA tömlőbilincset (cikksz. 7192) optimális szállítási teljesítmény A szivattyú optimális szállítási teljesítménye 19 mm-es (3/4 ) tömlő csatlakoztatásával érhető el. Csatlakoztatás szívó oldal (ábra a német tájékoztató 7. oldalán) Csavarozza a GARDENA szívókészletet (cikksz / 1418) a szivattyú szívó oldalára és kézzel húzza annyira meg, hogy a tömítőgyűrű erősen rányomódjon. Ezután a szívótömlőt helyezze a szállítandó anyagba. Végleges beszerelés: Csővezetékekkel vagy nyomókutakkal való csatlakoztatáshoz GARDENA nyomókút-szívótömlő (cikksz. 1729) alkalmazását ajánljuk. Javaslat: 4 méter feletti szívása magasság esetén javasoljuk, hogy a szivattyú tehermentesítése érdekében a szívótömlőt kösse fakaróhoz. A szívó oldalon ne használjon víztömlő csatlakoztató készletet! Üzembe helyezés előtt A szivattyú felállítása és feltöltése (ábra a német tájékoztató 7. oldalán) A szivattyút a szállítandó anyagtól biztos távolságban állítsa fel A felállítás stabil és száraz helyen történjen, hogy a szivattyú szilárdan állhasson. A szivattyú feltöltése: Nyissa ki a szűrőkamra fedelét A forgókapcsolót tegye START állásba ( a beépített visszacsapó szelep kinyílik) A szivattyút tiszta, hideg folyadékkal a szűrőkamrát át teljesen töltse fel Használjon visszafolyás-gátlós szívótömlőt és töltse azt vízzel fel, hogy a zavartalan felszívás lehetővé váljon (lásd a Csatlakoztatás- szívó oldal fejezetet) Csavarja fel a szűrőkamra fedelét Üzembe helyezés Első üzembe helyezés (ábra a német tájékoztató 7. oldalán) A visszacsapó szelep forgó kapcsolóját helyezze START állásba A nyomóvezeték vízvételi helyeit (öntözőrúd, vízcsap) kissé nyissa meg A felszívás alatt a levegőnek el kell tudni szöknie Dugja a hálózati csatlakozót 230 V-os váltóáramú dugaljba Figyelem! A szivattyú elindul! Mikor a szivattyú szállítani kezd, a forgó kapcsolót állítsa RUN (normál üzem ) állásba ez biztosítja a zavartalan üzemelést Az elektromos vezérlés A háztartási vízellátók fixen programozott elektronikus vezérléssel rendelkeznek. Az elektronikus vezérlést a nyomáskapcsoló impulzusa és a szárazüzem elleni védelem átfolyás-felismerése aktiválja. A nyomáskapcsoló gyárilag kb. 2,2 bar kapcsolási nyomásra van állítva. A szárazüzem elleni védelem meggátolja a szivattyú károsodását és zárt nyomó oldal mellett szabályozza a szivattyú utánfutási idejét. Az üzemi állapotot LEDek (fénydiódák) jelzik ( lásd Az elektronikus vezérlés kijelzője ) Üzembe helyezés A hálózati dugasz 230 V-os váltóáramú dugaljba való csatlakoztatása után a zöld és piros LED világít a szivattyú elindul. A maximális nyomás elérésekor a szivattyú kikapcsol ( a zöld LED Pump kialszik) Nyomáskapcsoló Ha a nyomás a 2,2 bar kapcsolási nyomás alá esik, az elektronikus vezérlés a szivattyút automatikusan bekapcsolja. Megjegyzés: Már kis mennyiségű (néhány ml) víz vétele is a víznyomás kapcsolónyomásra való leeséséhez és ezáltal a szivattyú elindulásához vezet. Ha a vízvétel befejeződött, a vezetékben a maximális nyomás alakul ki. A szivattyú még kb. 10 másodpercig utánfut, majd kikapcsol. A nyomáskapcsoló a szivattyút a szállítandó anyag kimaradása esetén kikapcsolja ( szárazüzem elleni védelem) Üzemzavarok Üzemzavar lép fel, ha nincs szállítandó víz vagy vízhiány van, mint például: Ha a szállítandó mennyiség kevesebb, mint 90 l/óra ( nyomó oldali fojtás) Ha a szállítandó mennyiség kevesebb, mint 400 l/óra ( szívó oldali fojtás) Ha szivárgás van a rendszerben, és így a szivattyú 2 percen belül hétnél többször be- és kikapcsol Ha visszafolyás-gátló nélküli szívótömlőt használunk Fogalmak magyarázata Felszívási ciklus

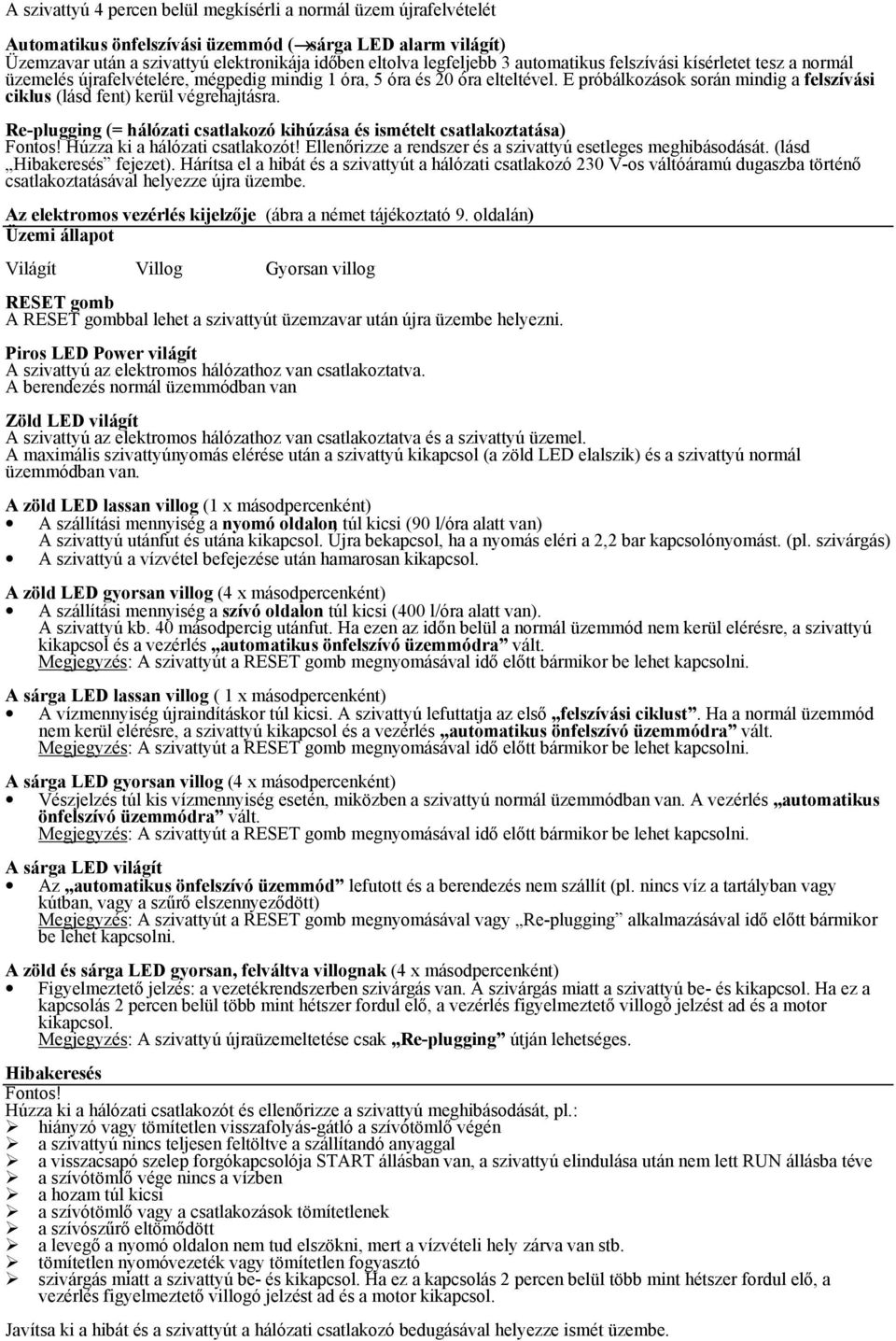

4 A szivattyú 4 percen belül megkísérli a normál üzem újrafelvételét Automatikus önfelszívási üzemmód ( sárga LED alarm világít) Üzemzavar után a szivattyú elektronikája időben eltolva legfeljebb 3 automatikus felszívási kísérletet tesz a normál üzemelés újrafelvételére, mégpedig mindig 1 óra, 5 óra és 20 óra elteltével. E próbálkozások során mindig a felszívási ciklus (lásd fent) kerül végrehajtásra. Re-plugging (= hálózati csatlakozó kihúzása és ismételt csatlakoztatása) Fontos! Húzza ki a hálózati csatlakozót! Ellenőrizze a rendszer és a szivattyú esetleges meghibásodását. (lásd Hibakeresés fejezet). Hárítsa el a hibát és a szivattyút a hálózati csatlakozó 230 V-os váltóáramú dugaszba történő csatlakoztatásával helyezze újra üzembe. Az elektromos vezérlés kijelzője (ábra a német tájékoztató 9. oldalán) Üzemi állapot Világít Villog Gyorsan villog RESET gomb A RESET gombbal lehet a szivattyút üzemzavar után újra üzembe helyezni. Piros LED Power világít A szivattyú az elektromos hálózathoz van csatlakoztatva. A berendezés normál üzemmódban van Zöld LED világít A szivattyú az elektromos hálózathoz van csatlakoztatva és a szivattyú üzemel. A maximális szivattyúnyomás elérése után a szivattyú kikapcsol (a zöld LED elalszik) és a szivattyú normál üzemmódban van. A zöld LED lassan villog (1 x másodpercenként) A szállítási mennyiség a nyomó oldalon túl kicsi (90 l/óra alatt van) A szivattyú utánfut és utána kikapcsol. Újra bekapcsol, ha a nyomás eléri a 2,2 bar kapcsolónyomást. (pl. szivárgás) A szivattyú a vízvétel befejezése után hamarosan kikapcsol. A zöld LED gyorsan villog (4 x másodpercenként) A szállítási mennyiség a szívó oldalon túl kicsi (400 l/óra alatt van). A szivattyú kb. 40 másodpercig utánfut. Ha ezen az időn belül a normál üzemmód nem kerül elérésre, a szivattyú kikapcsol és a vezérlés automatikus önfelszívó üzemmódra vált. Megjegyzés: A szivattyút a RESET gomb megnyomásával idő előtt bármikor be lehet kapcsolni. A sárga LED lassan villog ( 1 x másodpercenként) A vízmennyiség újraindításkor túl kicsi. A szivattyú lefuttatja az első felszívási ciklust. Ha a normál üzemmód nem kerül elérésre, a szivattyú kikapcsol és a vezérlés automatikus önfelszívó üzemmódra vált. Megjegyzés: A szivattyút a RESET gomb megnyomásával idő előtt bármikor be lehet kapcsolni. A sárga LED gyorsan villog (4 x másodpercenként) Vészjelzés túl kis vízmennyiség esetén, miközben a szivattyú normál üzemmódban van. A vezérlés automatikus önfelszívó üzemmódra vált. Megjegyzés: A szivattyút a RESET gomb megnyomásával idő előtt bármikor be lehet kapcsolni. A sárga LED világít Az automatikus önfelszívó üzemmód lefutott és a berendezés nem szállít (pl. nincs víz a tartályban vagy kútban, vagy a szűrő elszennyeződött) Megjegyzés: A szivattyút a RESET gomb megnyomásával vagy Re-plugging alkalmazásával idő előtt bármikor be lehet kapcsolni. A zöld és sárga LED gyorsan, felváltva villognak (4 x másodpercenként) Figyelmeztető jelzés: a vezetékrendszerben szivárgás van. A szivárgás miatt a szivattyú be- és kikapcsol. Ha ez a kapcsolás 2 percen belül több mint hétszer fordul elő, a vezérlés figyelmeztető villogó jelzést ad és a motor kikapcsol. Megjegyzés: A szivattyú újraüzemeltetése csak Re-plugging útján lehetséges. Hibakeresés Fontos! Húzza ki a hálózati csatlakozót és ellenőrizze a szivattyú meghibásodását, pl.: hiányzó vagy tömítetlen visszafolyás-gátló a szívótömlő végén a szivattyú nincs teljesen feltöltve a szállítandó anyaggal a visszacsapó szelep forgókapcsolója START állásban van, a szivattyú elindulása után nem lett RUN állásba téve a szívótömlő vége nincs a vízben a hozam túl kicsi a szívótömlő vagy a csatlakozások tömítetlenek a szívószűrő eltömődött a levegő a nyomó oldalon nem tud elszökni, mert a vízvételi hely zárva van stb. tömítetlen nyomóvezeték vagy tömítetlen fogyasztó szivárgás miatt a szivattyú be- és kikapcsol. Ha ez a kapcsolás 2 percen belül több mint hétszer fordul elő, a vezérlés figyelmeztető villogó jelzést ad és a motor kikapcsol. Javítsa ki a hibát és a szivattyút a hálózati csatlakozó bedugásával helyezze ismét üzembe.

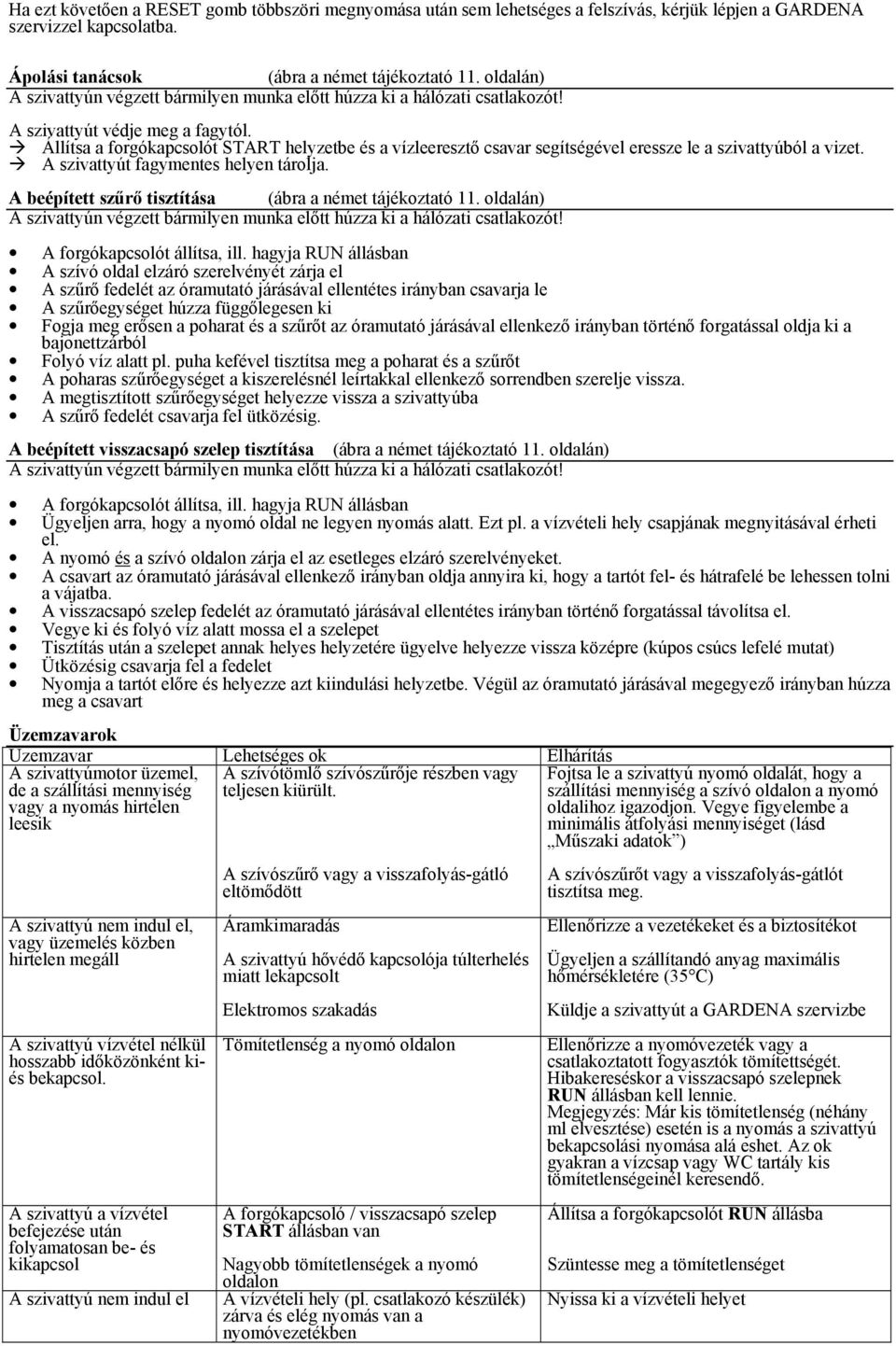

5 Ha ezt követően a RESET gomb többszöri megnyomása után sem lehetséges a felszívás, kérjük lépjen a GARDENA szervizzel kapcsolatba. Ápolási tanácsok (ábra a német tájékoztató 11. oldalán) A szivattyún végzett bármilyen munka előtt húzza ki a hálózati csatlakozót! A szivattyút védje meg a fagytól. Állítsa a forgókapcsolót START helyzetbe és a vízleeresztő csavar segítségével eressze le a szivattyúból a vizet. A szivattyút fagymentes helyen tárolja. A beépített szűrő tisztítása (ábra a német tájékoztató 11. oldalán) A szivattyún végzett bármilyen munka előtt húzza ki a hálózati csatlakozót! A forgókapcsolót állítsa, ill. hagyja RUN állásban A szívó oldal elzáró szerelvényét zárja el A szűrő fedelét az óramutató járásával ellentétes irányban csavarja le A szűrőegységet húzza függőlegesen ki Fogja meg erősen a poharat és a szűrőt az óramutató járásával ellenkező irányban történő forgatással oldja ki a bajonettzárból Folyó víz alatt pl. puha kefével tisztítsa meg a poharat és a szűrőt A poharas szűrőegységet a kiszerelésnél leírtakkal ellenkező sorrendben szerelje vissza. A megtisztított szűrőegységet helyezze vissza a szivattyúba A szűrő fedelét csavarja fel ütközésig. A beépített visszacsapó szelep tisztítása (ábra a német tájékoztató 11. oldalán) A szivattyún végzett bármilyen munka előtt húzza ki a hálózati csatlakozót! A forgókapcsolót állítsa, ill. hagyja RUN állásban Ügyeljen arra, hogy a nyomó oldal ne legyen nyomás alatt. Ezt pl. a vízvételi hely csapjának megnyitásával érheti el. A nyomó és a szívó oldalon zárja el az esetleges elzáró szerelvényeket. A csavart az óramutató járásával ellenkező irányban oldja annyira ki, hogy a tartót fel- és hátrafelé be lehessen tolni a vájatba. A visszacsapó szelep fedelét az óramutató járásával ellentétes irányban történő forgatással távolítsa el. Vegye ki és folyó víz alatt mossa el a szelepet Tisztítás után a szelepet annak helyes helyzetére ügyelve helyezze vissza középre (kúpos csúcs lefelé mutat) Ütközésig csavarja fel a fedelet Nyomja a tartót előre és helyezze azt kiindulási helyzetbe. Végül az óramutató járásával megegyező irányban húzza meg a csavart Üzemzavarok Üzemzavar Lehetséges ok Elhárítás A szivattyúmotor üzemel, A szívótömlő szívószűrője részben vagy Fojtsa le a szivattyú nyomó oldalát, hogy a de a szállítási mennyiség teljesen kiürült. szállítási mennyiség a szívó oldalon a nyomó vagy a nyomás hirtelen oldalihoz igazodjon. Vegye figyelembe a leesik minimális átfolyási mennyiséget (lásd Műszaki adatok ) A szivattyú nem indul el, vagy üzemelés közben hirtelen megáll A szivattyú vízvétel nélkül hosszabb időközönként kiés bekapcsol. A szivattyú a vízvétel befejezése után folyamatosan be- és kikapcsol A szivattyú nem indul el A szívószűrő vagy a visszafolyás-gátló eltömődött Áramkimaradás A szivattyú hővédő kapcsolója túlterhelés miatt lekapcsolt Elektromos szakadás Tömítetlenség a nyomó oldalon A forgókapcsoló / visszacsapó szelep START állásban van Nagyobb tömítetlenségek a nyomó oldalon A vízvételi hely (pl. csatlakozó készülék) zárva és elég nyomás van a nyomóvezetékben A szívószűrőt vagy a visszafolyás-gátlót tisztítsa meg. Ellenőrizze a vezetékeket és a biztosítékot Ügyeljen a szállítandó anyag maximális hőmérsékletére (35 C) Küldje a szivattyút a GARDENA szervizbe Ellenőrizze a nyomóvezeték vagy a csatlakoztatott fogyasztók tömítettségét. Hibakereséskor a visszacsapó szelepnek RUN állásban kell lennie. Megjegyzés: Már kis tömítetlenség (néhány ml elvesztése) esetén is a nyomás a szivattyú bekapcsolási nyomása alá eshet. Az ok gyakran a vízcsap vagy WC tartály kis tömítetlenségeinél keresendő. Állítsa a forgókapcsolót RUN állásba Szüntesse meg a tömítetlenséget Nyissa ki a vízvételi helyet

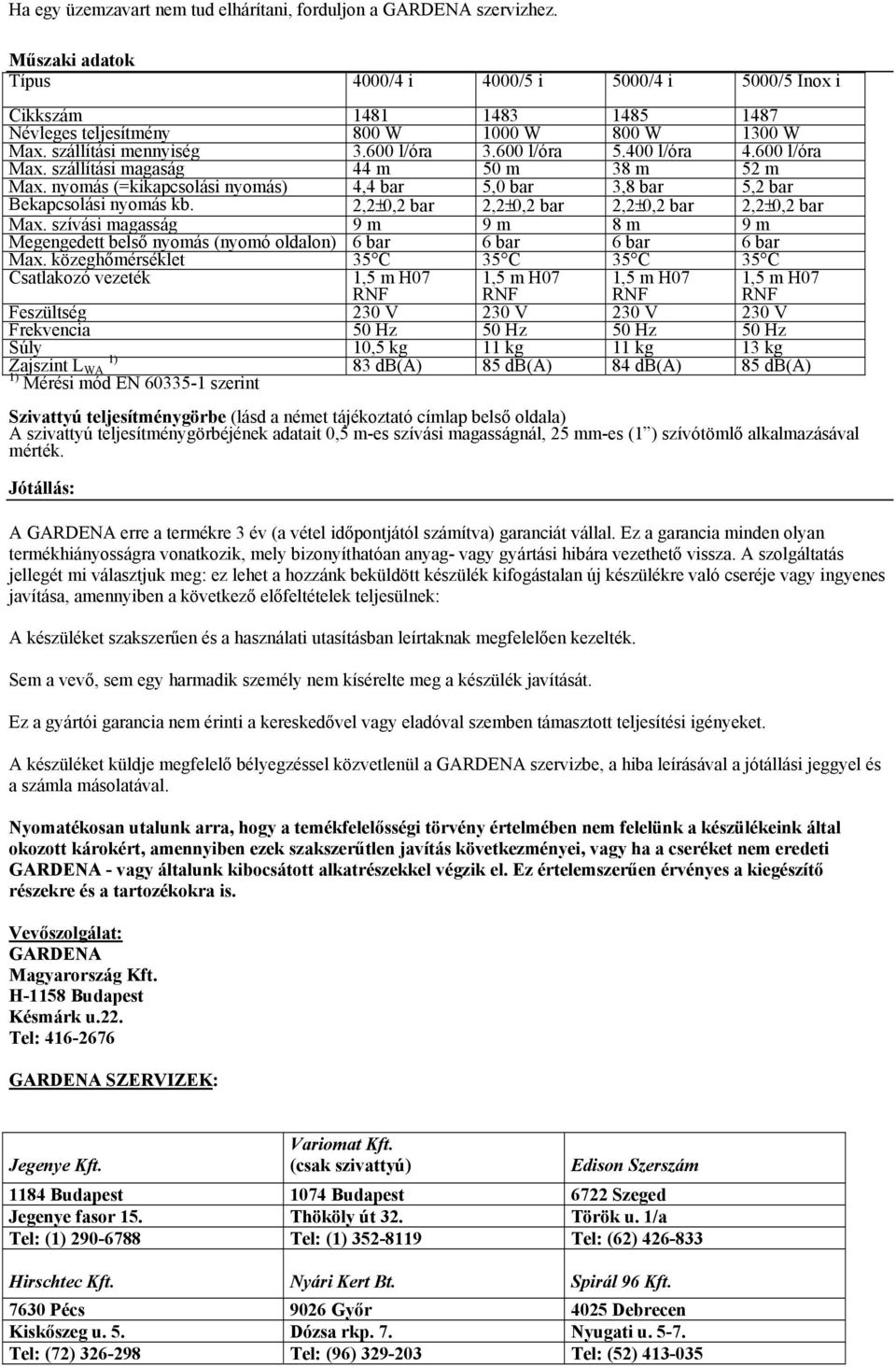

6 Ha egy üzemzavart nem tud elhárítani, forduljon a GARDENA szervizhez. Műszaki adatok Típus 4000/4 i 4000/5 i 5000/4 i 5000/5 Inox i Cikkszám Névleges teljesítmény 800 W 1000 W 800 W 1300 W Max. szállítási mennyiség l/óra l/óra l/óra l/óra Max. szállítási magaság 44 m 50 m 38 m 52 m Max. nyomás (=kikapcsolási nyomás) 4,4 bar 5,0 bar 3,8 bar 5,2 bar Bekapcsolási nyomás kb. 2,2±0,2 bar 2,2±0,2 bar 2,2±0,2 bar 2,2±0,2 bar Max. szívási magasság 9 m 9 m 8 m 9 m Megengedett belső nyomás (nyomó oldalon) 6 bar 6 bar 6 bar 6 bar Max. közeghőmérséklet 35 C 35 C 35 C 35 C Csatlakozó vezeték 1,5 m H07 1,5 m H07 1,5 m H07 1,5 m H07 Feszültség 230 V 230 V 230 V 230 V Frekvencia 50 Hz 50 Hz 50 Hz 50 Hz Súly 10,5 kg 11 kg 11 kg 13 kg Zajszint L 1) WA 83 db(a) 85 db(a) 84 db(a) 85 db(a) 1) Mérési mód EN szerint Szivattyú teljesítménygörbe (lásd a német tájékoztató címlap belső oldala) A szivattyú teljesítménygörbéjének adatait 0,5 m-es szívási magasságnál, 25 mm-es (1 ) szívótömlő alkalmazásával mérték. Jótállás: A GARDENA erre a termékre 3 év (a vétel időpontjától számítva) garanciát vállal. Ez a garancia minden olyan termékhiányosságra vonatkozik, mely bizonyíthatóan anyag- vagy gyártási hibára vezethető vissza. A szolgáltatás jellegét mi választjuk meg: ez lehet a hozzánk beküldött készülék kifogástalan új készülékre való cseréje vagy ingyenes javítása, amennyiben a következő előfeltételek teljesülnek: A készüléket szakszerűen és a használati utasításban leírtaknak megfelelően kezelték. Sem a vevő, sem egy harmadik személy nem kísérelte meg a készülék javítását. Ez a gyártói garancia nem érinti a kereskedővel vagy eladóval szemben támasztott teljesítési igényeket. A készüléket küldje megfelelő bélyegzéssel közvetlenül a GARDENA szervizbe, a hiba leírásával a jótállási jeggyel és a számla másolatával. Nyomatékosan utalunk arra, hogy a temékfelelősségi törvény értelmében nem felelünk a készülékeink által okozott károkért, amennyiben ezek szakszerűtlen javítás következményei, vagy ha a cseréket nem eredeti GARDENA - vagy általunk kibocsátott alkatrészekkel végzik el. Ez értelemszerűen érvényes a kiegészítő részekre és a tartozékokra is. Vevőszolgálat: GARDENA Magyarország Kft. H-1158 Budapest Késmárk u.22. Tel: GARDENA SZERVIZEK: Jegenye Kft. Variomat Kft. (csak szivattyú) Edison Szerszám 1184 Budapest 1074 Budapest 6722 Szeged Jegenye fasor 15. Thököly út 32. Török u. 1/a Tel: (1) Tel: (1) Tel: (62) Hirschtec Kft. Nyári Kert Bt. Spirál 96 Kft Pécs 9026 Győr 4025 Debrecen Kiskőszeg u. 5. Dózsa rkp. 7. Nyugati u Tel: (72) Tel: (96) Tel: (52)

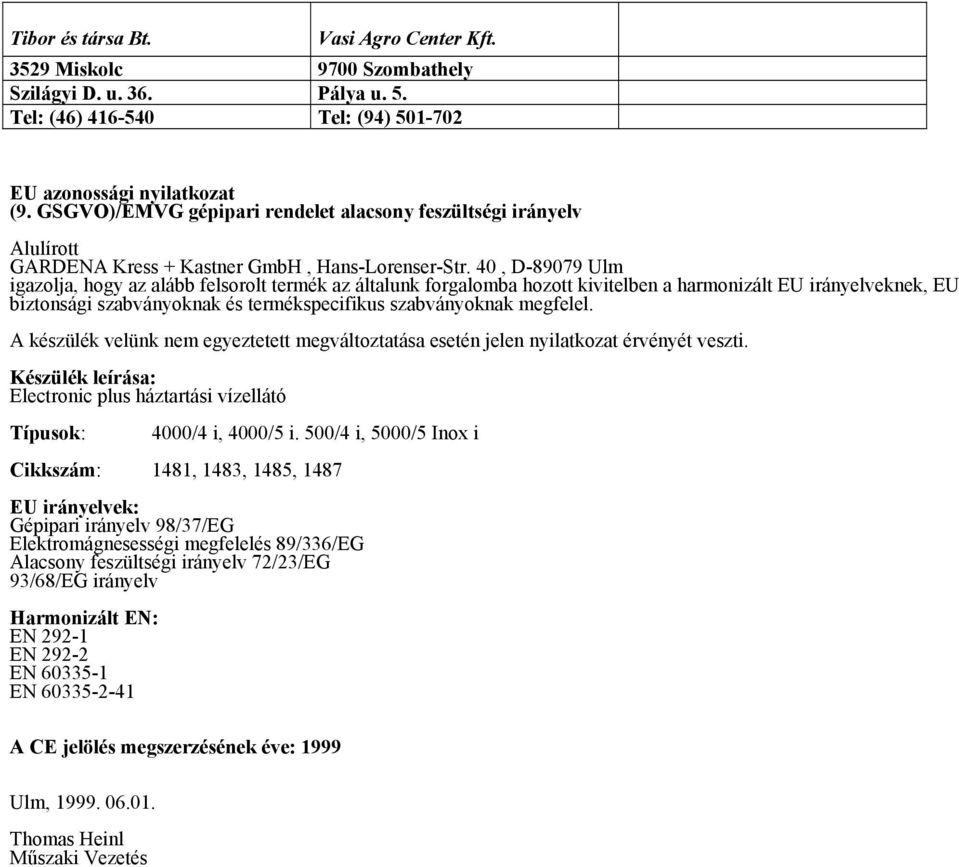

7 Tibor és társa Bt. Vasi Agro Center Kft Miskolc 9700 Szombathely Szilágyi D. u. 36. Pálya u. 5. Tel: (46) Tel: (94) EU azonossági nyilatkozat (9. GSGVO)/EMVG gépipari rendelet alacsony feszültségi irányelv Alulírott GARDENA Kress + Kastner GmbH, Hans-Lorenser-Str. 40, D Ulm igazolja, hogy az alább felsorolt termék az általunk forgalomba hozott kivitelben a harmonizált EU irányelveknek, EU biztonsági szabványoknak és termékspecifikus szabványoknak megfelel. A készülék velünk nem egyeztetett megváltoztatása esetén jelen nyilatkozat érvényét veszti. Készülék leírása: Electronic plus háztartási vízellátó Típusok: 4000/4 i, 4000/5 i. 500/4 i, 5000/5 Inox i Cikkszám: 1481, 1483, 1485, 1487 EU irányelvek: Gépipari irányelv 98/37/EG Elektromágnesességi megfelelés 89/336/EG Alacsony feszültségi irányelv 72/23/EG 93/68/EG irányelv Harmonizált EN: EN EN EN EN A CE jelölés megszerzésének éve: 1999 Ulm, Thomas Heinl Műszaki Vezetés
