Spektrumgazdálkodást Támogató Információs Rendszer (STIR) Használati útmutató /24. Használati útmutató

Átírás

1 Spektrumgazdálkodást Támogató Információs Rendszer (STIR) /24

2 Tartalomjegyzék 1 Bevezetés A spektrumgazdálkodás szabályrendszere A programról A képernyő felépítése, kezelése, kezdőoldal Hatályos rendelet megjelenítése Teljes rendelet Rendelkező rész Mellékletek NFT és NFFT lekérdezése Feltétel összeállítás Funkció nyomógombok Találati lista Grafikus NFFT lekérdezése Dokumentumok lekérdezése Hivatkozott dokumentum Egyéb dokumentum Letöltések /24

3 1 Bevezetés A rádióspektrum szűkösen rendelkezésre álló és jelentős társadalmi, valamint piaci értékkel bíró része a közvagyonnak, így alapvető közérdek annak leghatékonyabb és legnagyobb társadalmi jólétet generáló hasznosítása a gazdasági, társadalmi szempontokat messzemenően figyelembe véve. Mindez megköveteli a hatékony spektrumhasználatot, és a figyelmet a spektrumgazdálkodásra irányítja. A spektrumgazdálkodásnak számos rádiószolgálat, polgári és nem polgári célú rádióalkalmazás, rádiótávközlési, rádiócsillagászati és egyéb nem rádiótávközlési alkalmazás (közlekedésbiztonság, az orvosi diagnosztika, az orvosi implantátumok stb.) működéséhez szükséges frekvencia használatának feltételeit is biztosítani kell. (A Nemzeti Média- és Hírközlési Hatóság rádióspektrumstratégiája ) A felhasználónak pedig ki kell igazodni azon szabályok rendszerében, ami a fenti feltételeket biztosítja. Ehhez ad segítséget a Spektrumgazdálkodást Támogató Információs Rendszer (STIR). 2 A spektrumgazdálkodás szabályrendszere A szabályokat a nemzeti frekvenciafelosztásról, valamint a frekvenciasávok felhasználási szabályairól szóló 7/205. (XI. 13.) NMHH rendelet (NFFF) rögzíti. Az NFFF főszövege mellett 8 db mellékletben az alábbiak kaptak helyet: Nemzetközi felosztás (1. melléklet a továbbiakban a fő táblázata: NFT), Nemzeti frekvenciafelosztás és frekvenciafelhasználási szabályok (2. melléklet a továbbiakban a fő táblázata: NFFT), Sávhasználati feltételek és frekvenciagazdálkodási követelmények (3. melléklet) Nemzetközi frekvenciakoordinációs szabályok (4. melléklet), Harmonizált frekvenciahasználatú rádióalkalmazások rádióberendezéseinek jegyzéke (5. melléklet), Magyarország határain kívül használt egyes rádiórendszerekkel, rádióberendezésekkel és a nemzetközi forgalomban való használatra kiadott rádióengedélyekkel szemben támasztott követelmények (6. melléklet), Betűszók, rövidítések jegyzéke (7. melléklet), Dokumentumok jegyzéke (8. melléklet). A rendelet a minél jobb áttekinthetőség érdekében az információk nagy részét táblázatokba rendezve tartalmazza. A nemzeti frekvenciafelosztásra, valamint a rádióalkalmazásokra és használatukra vonatkozó előírások, információk egyetlen táblázatba kerültek, így azok könnyebben kezelhetők, kereshetők. Ezzel együtt is nagyon sok adat, sok egyéb előírás között kell eligazodni, ami még ebben a formában sem egyszerű. Ennek kezelését, a keresés megkönnyítését szolgálja a STIR /24

4 3 A programról A Nemzeti Média- és Hírközlési Hatóság által bevezetett Spektrumgazdálkodást Támogató Információs Rendszer nyilvános oldala a következő fő funkciók ellátására alkalmas: az NFFF egybeszerkesztett rendelet és mellékleteinek weboldalon történő böngészhetőségének biztosítása; az NFT és NFFT táblázatok adataiban történő keresések, lekérdezések és szűrések támogatása a weboldalon; az NFFT táblázat grafikus formátumban történő előállítása weboldalon böngészhető és nagy méretben nyomtatható változatban; a rendelethez tartozó dokumentumok megjelenítése. Jelen leírás a webes oldal használóinak készült. Az útmutatóban a kifejlesztett rendszer felhasználói felületét és funkcionalitását mutatjuk be. A hatályban lévő rendelet tartalma folyamatosan megtekinthető a Hatályos rendelet és az alatta található további menüpontokban. A rendelet elemeinek részleteire történő keresések, valamint a rendelethez, illetve mellékleteihez kapcsolódóan dokumentációkat, dokumentumokat lehet az alkalmazásban megtalálni. Ezeket a Lekérdezések menüpontban kell kezelni. A hatályos rendelet és annak mellékletei Word és PDF formában is letölthetőek magyar és angol nyelven a Letöltések menüpontból. Tekintsük most át az eddig említett funkciókat részletesen /24

5 4 A képernyő felépítése, kezelése, kezdőoldal A STIR alkalmazás egy füles ablakkezelővel ellátott szimpla Weboldal. Ennek különlegessége az, hogy a különböző menükre kattintás során a megnyíló tartalom az oldalon belül egy-egy fülre kerül, így maga a Weboldal nem töltődik újra. A megnyitott oldalak között a fülekre kattintással bármikor, az adott fül becsukása nélkül lehet váltani. Amennyiben ugyanarra a menüpontra többször kattintunk, úgy az adott oldal többször is megnyílik különböző füleken, ahol a fül megnevezésében megjelenő szám jelzi, hogy már megnyitott oldal került újra megnyitásra. A különböző füleken megjelenő tartalom mérete jelentősen eltérhet egymástól, így nagyobb oldal megnyitása, vagy azt tartalmazó fülre váltás akár hosszabb időt is igénybe vehet attól függően, hogy a böngészőt futtató számítógépnek milyen hardver erőforrásai állnak rendelkezésre. Hasonlóképpen a rendszer nem korlátozza a megnyitott fülek számát, de a rendelkezésre álló hardver erőforrások fogyásával a kiszolgálási sebesség jelentős lassulására lehet számítani. A képernyőn az alábbi elemek láthatóak: Fejléc: a baloldalon az NMHH logó, valamint az alkalmazás elnevezése található. Kezdőoldal esetében a név passzív, de bármely oldal megnyitása esetén aktívvá válik. Amennyiben aktív, akkor rákattintva bármely oldalról a kezdőképernyőre lehet visszatérni, azaz az összes megnyitott fület egyszerre bezárja. Jobb oldalon pedig a nyelvválasztó, amely segítségével az idegen nyelvű felhasználók is kezelni tudják a rendszert. Ehhez nem kell mást tenniük, mint a megfelelő nyelvet jelző zászlóra kattintani. Ezt követően minden felirat (amelynek létezik nyelvi változata) azon a nyelven jelenik meg, amely ki lett választva. A nyelvválasztóban a másik (nem aktív) nyelvre történő kattintás szintén bezárja az összes megnyitott fület és a átvált a másik nyelvre. Itt jegyeznénk meg, hogy a Hatályos rendelet menü alatti almenüpontokra kattintással megnyitott oldalak felett egy második nyelvválasztás is megjelenik. Az erre való kattintás csak az adott fülön levő tartalom nyelvét változtatja meg anélkül, hogy a többi fület bezárná, vagy a másik nyelvre átváltaná. Menüsáv: három szintű lenyíló menü található benne. Segítségével lehet a külön /24

6 böző funkciókat nyújtó oldalakat elérni. Tartalmi rész: ebben a részben jelennek meg a menüből kiválasztott funkciók képernyői. A tartalmi rész első sora a füles rendező füleit tartalmazza a megnyitott oldalak füleit, amelyekre kattintva az oldalakat váltogatni lehet, valamint egyes esetekben az oldalra vonatkozó helyi nyelvkezelés funkciót is. A tartalmi rész maradék része tartalmazza az adott oldal hasznos részét. Az oldal megnyitásakor (amikor még nincsenek kiválasztott menüelemek) a tartalmi rész vízszintesen két részre osztott. Ez a kezdőképernyő. A felső sávban egy nagyobb NMHH logó és a Hírközlési Hatóság teljes megnevezése, valamint ezek mellett egy üdvözlő, köszöntő felirat található. Az alsó sávban az grafikus NFFT ábra egyetlen sávra rendezett formában jelenik meg. A teljes kép lassan csúszik az egyik irányba (balra). Amennyiben az egeret az ábra fölé viszszük, annak helyétől függően a következők történnek: A képernyőt függőlegesen 4 részre osztva, az egérrel balról az első negyedbe állva a kép balra csúszik, a sebessége az alap csúszási sebesség négyszeresére felgyorsul. A képernyőt függőlegesen 4 részre osztva, az egérrel a középső két negyed valamelyikébe állva a kép csúszása megáll, az egér ikonja helyett egy nagyító jelenik meg, amely területe mögötti tartományt duplájára nagyítva jeleníti meg. A képernyőt függőlegesen 4 részre osztva, az egérrel jobból az első negyedbe állva a kép jobbra csúszik, a sebessége az alap csúszási sebesség négyszeresére felgyorsul. Ez a kezdőképernyő jelenik meg a felső nyelvváltást követően is, vagy ha az utolsó fület is /24

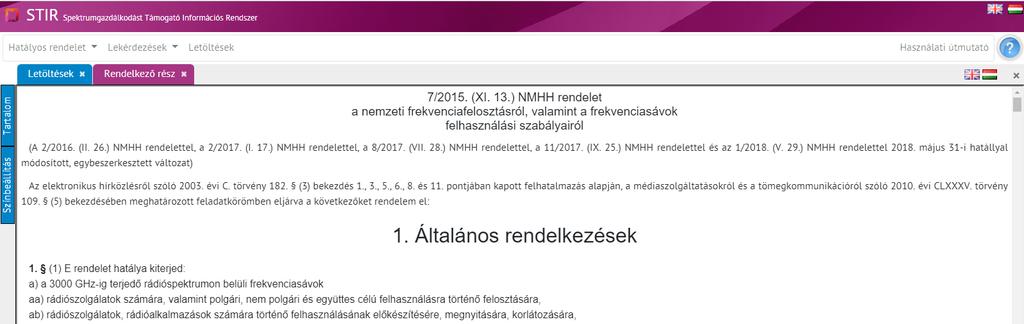

7 becsukjuk. A következő fejezetekben a menük, valamint a menüpontokhoz tartozó tartalmi részbe kerülő információkat tekintjük át részletesen. 5 Hatályos rendelet megjelenítése 5.1 Teljes rendelet Ebben a menüpontban a teljes rendelet mellékletekkel együtt jelenik meg. A rendelkező részt követik a rendelet mellékletei. 5.2 Rendelkező rész Ebben a menüpontban tekinthető meg a hatályos rendelet rendelkező része. A rendelkező rész formázottan, de folyó szövegként jelenik meg egy már megszokott jogi szöveg kinézeti sablon szerint. 5.3 Mellékletek A rendelkező rész alatt mindig annyi melléklet menüpont látszik, amennyi melléklet tartozik egy hatályos rendelethez. A megfelelő melléklet a hozzá tartozó menüpont kiválasztásával érhető el. Akár a teljes rendelet, vagy a rendelkező rész, vagy akár bármely melléklet kerül megnyitása a megnyitott tartalmi rész mellett a következő elemek találhatók: A tartalmi rész baloldalán függőlegesen két menü jelenik meg: Tartalom: megnyomásakor balról beúszik egy ablak, amelyben az adott elemhez tartozó tartalomjegyzék található. A tartalomjegyzék hierarchikus felépítésű, a plusz jelre kattintás mindig kinyitja az adott hierarchia szintet, a mínusz jelre kattintás pedig becsukja. A tartalomjegyzék ablakának jobb felső sarkában, egy kis keretben két link található:. Amennyiben a tartalomjegyzék kellően hoszszú, és egyszerre át akarjuk azt tekinteni, akkor a lenyit linkre kattintva egy kattintással kinyitható az összes hierarchikus elem, így gyorsan átfutható. Igaz a hossza valószínűleg lelóg a képről. Hasonlóképpen, amikor már kellően sok lenyíló elemet kinyitottunk, akkor az egyesével történő visszacsukogatás helyett választható az összezár link, amely minden becsukható elemet becsuk. A tartalomjegyzék legördítésekor a kis keretes linkek fent maradnak. A tartalomjegyzék bármely sorára kattintva a megnyitott oldalon a megadott részre gördül a tartalom. Fordítva is igaz a követés, azaz ahogy az adott elemben (teljes rendelet, rendelkező rész, vagy mellékletek) haladunk előre az olvasással és gördítjük lefelé, úgy a kinyitott tartalomjegyzékben is mindig az a sor lesz látható a képen, amelynél a elem gördítése éppen tart. Ha ez egy alárendelt sor, akkor lenyitja a fö /24

8 lérendelt sort. Az 1. és 2. mellékletekben egy-egy nagy táblázat található, amelyekben a frekvenciasávok szerinti felosztás található. Ezekre a tartalomjegyzék külön frekvenciák szerinti felosztást tartalmaz, amely segítségével lehet a táblázat adott részét közvetlenül elérni. Színbeállítás: Mind a rendelkező rész szöveges tartalmában, mind pedig a mellékletek táblázatos tartalmában számos ún. aktív elem található. Az aktív elem annyit jelent, hogy az egérrel rájuk kattintva egy kisablak nyílik meg valamilyen tartalommal. Ezekről a következőkben írunk részletesen. Az aktív elemek megkülönböztetése érdekében ezeket alapértelmezetten kék színben jelenítjük meg, amely így jól elüt az általános fekete szöveg megjelenéstől. Azonban elképzelhető, hogy valakinek a kék szín nem tetszik, avagy zavarja a bármilyen színű kiemelés és ezért feketére színezné. Éppen ezért a színbeállítás menü segítségével lehetőség van az aktív elemek színének megváltoztatására az adott tartalom ablakban. Ez a beállítás nem menthető, azaz minden megnyitáskor visszaáll a kék alapértelmezett színre. A tartalmi rész jobb felső sávjában megjelenik az adott tartalmi rész nyelvi fordítását megválasztó zászlók. Ennek használatáról az általános részben írtunk. A rendelet rendelkező részében és a táblázatokban különböző aktív elemek jelenhetnek meg. Ezek a következők lehetnek: Rövidítések: A teljes rendelet bármely szöveges részében előfordulhatnak ismert betűszók és rövidítések, amelyeket a 7. melléklet tartalmaz. Amennyiben a 7. mellékleten kívül fordulnak elő, akkor az adott rövidítés aktív elemként viselkedik és rákattintás esetében a 7. mellékletben levő B oszlop tartalmát jeleníti meg egy felbukkanó ablakban. Dokumentum hivatkozások: A teljes rendelet bármely részében előfordulhatnak olyan dokumentum hivatkozások, amelyek megtalálhatóak a rendszerbe feltöltött dokumentumok között (Lekérdezések/Dokumentumok lekérdezése/hivatkozott dokumentum almenü). Ilyen esetben a dokumentum címe magyarul és angolul, valamint a letölthető magyar és angol Word és PDF formátumú fájljaira mutató linkek jelennek meg egy felbukkanó ablakban. Az első és a második mellékletben további aktív elemek jelenhetnek meg, amelyek a következők: Lábjegyzetek hivatkozási száma jelenik meg a táblázatokban és rákattintás után a felugró ablakban a lábjegyzet szövege látható Rádiószolgálat megnevezése: a névre kattintva a felugró ablakban megjelenik a fogalma és a helye a háromszintű szolgálati hierarchiában. A második mellékletben az eddig említetteken túl még további aktív elemek jelennek meg: B, C, D, E oszlopokban megjelenő betű, vagy rövidítés jelentése a betűkre kattintva egy felbukkanó ablakban jelenik meg. Alkalmazás megnevezése: a felbukkanó ablakban megjelenik az alkalmazás defi /24

9 níciója Mellékletek hivatkozásai: ez az egyetlen olyan speciális aktív elem, ahol nem jelenik meg felugró ablak. A hivatkozás mindig valamely mellékletre utal, rákattintás esetén az adott mellékleti pontot megnyitja egy külön fülön. A felbukkanó ablakok mindig ott nyílnak meg, ahol a kattintás történik. A megjelenésük után nincs automatikus eltűnés beállítva, hanem a továbbiakban együtt mozognak a rendelet adott részével, amely felett megjelentek. Az ablakok jobb felső sarkában egy kisebb és egy nagyobb található. A szélső, nagyobb -re kattintva az adott felbukkanó ablak bezárható. A belső, kisebb -re kattintással az összes megnyitott felbukkanó ablak bezárható egyszerre. Az NFFT-ben még egy aktív funkció található, bár itt nincs külön meghatározható aktív elem. Mégpedig a táblázat F oszlop valamely mezője fölé vitt egérkurzor esetében a program sárga háttérszínnel megjelöli az adott alkalmazással az NFFF értelmezési szabályai szerint tartalmukban összefüggő mezőket. 6 NFT és NFFT lekérdezése Ebben a két almenüpontban lehetőség van az első, valamint a második mellékletben levő táblázatokban különböző szempontok szerinti keresésre. Mindkét oldal három-három részből áll: feltétel összeállító ablak. funkció nyomógombok, találati lista. Mindkét esetben a teljes tartalmi rész vízszintesen két részre lett bontva. Az alsó részben kapott helyet a találati lista, míg a felső sávban az előző két rész. A felső sáv függőlege /24

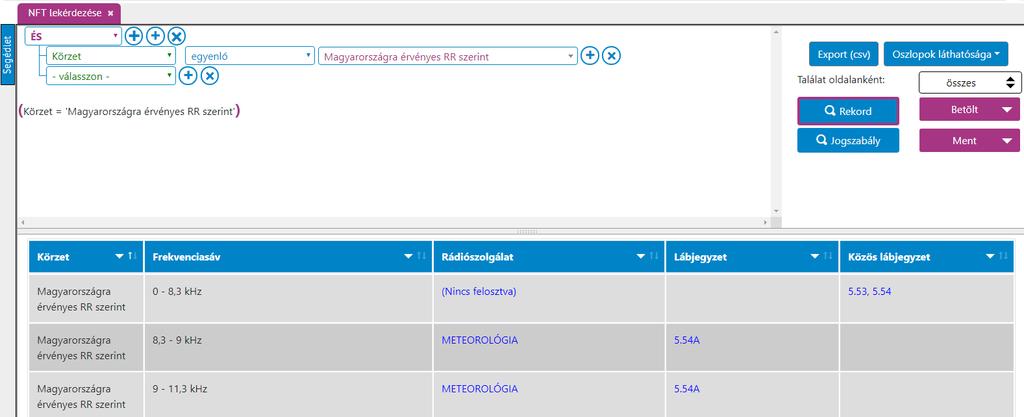

10 sen, megadott arányban kettéosztásra került, baloldali, nagyobb részén kapott helyet a feltétel összeállító ablak, jobboldali szeletén pedig a különböző parancsokat végrehajtó nyomógombok találhatóak. A vízszintes felosztás aránya az elválasztó sávra történő lenyomott egérbillentyűvel és egér húzással módosítható. 6.1 Feltétel összeállítás A feltételek létrehozása során a frekvencia értékekből vagy a táblázatok egyes oszlopaiban található szöveges értékekből logikai műveletek és az adott oszlop jellege, valamint a logikai művelet alapján meghatározott típusú operandusok megadásával összeállítható egy egyszerű, vagy akár igen komplex lekérdezés, amely alapján a találati lista a táblázatokból leválogatásra kerül. Egy feltételben jellemző módon a frekvenciák jelentik kizárólag a számértékeket. Itt a logikai művelet lehet a kisebb, nagyobb, egyenlő, kisebb vagy egyenlő, nagyobb vagy egyenlő. A számérték kézi beírása után a mértékegységet is meg kell határozni. A rendszer nem vizsgálja azt, hogy az adott feltétel együttesnek van-e értelme, avagy lesz-e találati sor hozzá. Sáv esetében frekvenciasávot értünk, ahol a két szélső frekvencia értéket kell megadni. Tulajdonképpen ez csak egy egyszerűsítés, mivel a sáv leképezhető 2 frekvenciára vonatkozó feltétellel is. Mivel a táblázatok egy-egy sorának mindig van kezdő és végfrekvenciája, a sávra történő keresés akkor fog találatot adni, ha a keresési sávnak és a táblázat sora által meghatározott sávnak találhat közös területe. A többi, a táblázatok alapján a feltételekben megjelenő keresési értékek jellemzően szöveg alapúak. Itt a rendszer megenged konkrét értékre történő feltétel megállapítást (pl egyenlő) vagy valamilyen gyűjtő keresési feltétel létrehozást (pl tartalmazza, nem tartalmazza, kezdete, vége, kezdete nem, vége nem). A konkrét érték esetében nem szükséges beírni a konkrét értéket, ilyenkor a rendszer egy legördülő mezőben lehetővé teszi a konkrét érték kiválasztását. Vannak olyan oszlopok, amelyekben legfeljebb néhány (két vagy három) külonböző érték fordulhat elő. Ilyen esetben a feltétel összeállító program nem enged jelentősebb cizellálást, gyűjtő kifejezés használatot, hanem kizárólag az egyenlőséget vizsgálja, ahol a lehetséges értékek minden esetben egy legördülő mezőből kerülnek kiválasztásra. Más oszlopoknál is megengedett az egyenlőség vizsgálat. Ilyenkor szintén legördülő mező jelenik meg, de ekkor adott esetben jóval több értékből kell kiválasztani a keresett egyetlen értéket. Ezen segíthet a legördülő mezőben, a legördítéskor felül megjelenő keresőmező, amelybe beírt szövegrészlet előfordulása alapján csökkenti a legördülő listában levő elemek számát /24

11 A keresési feltétel formája. A keresési feltétel hierarchikus elrendezésű. Egy hierarchiaszint mindig két részből áll: logikai művelet, keresési feltétel(ek), amelyek a logikai művelettel kerülnek kiértékelésre. Egy alárendelt hierarchiaszint egy zárójeles kifejezésnek felel meg a normál logikai formában. Ez utóbbi a feltétel terület alsó részén megjelenik, hogy akik ezt a formát preferálják, azok is értsék a keresési feltételt. Legfelül mindig egy logikai művelet található, amely szerint történik az alatta levő keresési feltételek eredményének egymáshoz viszonyítása. A logikai feltételek kiértékelési szabályát a baloldalon található Segédlet nevű menü megnyomásával beúszó ablak ismerteti. A logikai művelet kiválasztási mező jobboldalán 3 nyomógomb található. Balról jobbra ezek a következő műveleteket végzik: (Vastagított + jel) Létrehoz egy alárendelt hierarchia ágat, azon belül egy logikai műveletet és az alatt 2 keresési feltételt. (Normál + jel) A logikai feltétel alatt levő keresési feltételek alá felvesz egy újabb feltételt. (Vastagított jel) : Letörli az összes feltételt és alaphelyzetbe állítja a feltétel ablakot. A feltételek sorában a jobboldalon kettő vagy három nyomógomb található. Ezek az alábbiak: (Nagy és kis A betű) : Ez a nyomógomb csak akkor jelenik meg, ha a keresési feltételben szabad szöveges mező kerül megjelenésre (kezdete, vége, tartalmazza stb. típusú összehasonlító művelethez kapcsolódóan). A nyomógomb a kis- és nagybetűk megkülönböztetésére szolgál, megnyomva (aktív) különböztetjük meg a kis- és a nagybetűket. (Normál + jel) Az adott feltétel sorok alá felvesz egy újabb feltétel sort. (Normál jel) : Letörli az adott feltétel sort. Egy feltétel sor csak akkor kerül figyelembe vételre, ha teljesen kitöltésre került. A teljes kitöltöttségnek egyik látható jele az, hogy akkor a feltétel belekerül a feltételablak alján levő normál logikai formába is. 6.2 Funkció nyomógombok A funkció nyomógombok rész tartalma szintén megegyezik az NFT és NFFT lekérdezéseknél /24

12 A képen látható nyomógombok találhatóak ezen a területen. Az egyes nyomógombok funkciója a következő: Rekord: A nyomógomb az összeállított keresési feltételek alapján elvégzi a keresést és megjeleníti az eredménylistában a feltételnek megfelelő sorokat. NFT esetében a találati listában minden egyes rádiószolgálatnak saját sora van, amelyet rekordnak nevezünk. NFFT esetében a találati listában minden egyes alkalmazásnak saját sora van, amelyet szintén rekordnak hívunk. Rekordos megjelenés szabadabb elvű, mint a jogszabály alapú megjelenítés, ekkor a sorok sorrendje módosítható, az oszlopok sorrendje, egyáltalán a megjelenése beállítható. Jogszabály: A nyomógomb az összeállított keresési feltételek alapján elvégzi az NFT-ben vagy NFFT-ben a keresést és megjeleníti a találati listában a feltételnek megfelelő sorokat. Jogszabályi megjelenítés esetében a találati lista kinézete az 1. és 2. mellékletben levő táblázatnak megfelelő. A sorok és oszlopok sorrendje kötött, az oszlopok megjelenése nem állítható. A kétféle keresés között nem csak a találati lista megjelenésében van különbség, hanem a lista elemeiben is. A jogszabályi lekérdezés esetében az eredménylista találati sávokat fog tartalmazni. Minden esetben a sáv összes rekordját megjeleníti, ha az adott sávban találat van. A rekordos lekérdezés esetében csak a feltételre illeszkedő sorok jelenjenek meg (az adott frekvenciasáv más rekordjai nem). A megadott feltételek a táblázat egy sorára vonatkoznak (nem sávra), tehát az NFT esetén egy szolgálatra, az NFFT esetén pedig 1 alkalmazásra. Így ugyanarra a feltételre más lesz a rekordos és a jogszabályi lekérdezés eredményhalmaza. Pl. a rekordos megjelenítésben nem lesz lehetőség olyan keresésre, hogy egy sávban 2 rádiószolgálat közös megjelenését keressük. Export (csv): A találati listát exportálja csv formátumba, amely megnyitásra vagy a saját számítógépre letöltésre kerül. A csv formátum esetében az elválasztó karakter pontosvessző. Ez a nyomógomb csak rekordos keresés esetén látható és használható. Oszlopok láthatósága: Megnyomása után egy kis lista jelenik meg, amelyben a találati lista oszlopai kerülnek listázásra. Ebben a lista elemeire kattintva azok eredménylistában való megjelenése ki-/bekapcsolható. Az aktuális állapotot a kis listában eltérő szín jelzi. Ez a nyomógomb csak rekordos keresés esetén látható és /24

13 használható. Találat oldalanként: a találati lista rövidebb-hosszabb lehet. nagyon hosszú lista esetében számottevő idő kellhet ahhoz is, hogy a böngészőben a lista megnyíljon. Ezen lehet segíteni, ha maximáljuk az oldalanként megjelenő találat sorok számát. Amennyiben nem az összes van kiválasztva, akkor a találati lista alatti sávban megjelenik egy előre/hátra lapozást végző nyilak, valamint a találati lista elemeinek száma és a megadott oldalankénti sorok száma alapján kalkulált lapszámok is. Ment: Bonyolultabb keresési feltétel összeállítása esetében igény lehet a feltétel mentésére. Ezt végzi ez a gomb. Megnyomásakor megjelenik egy kisablak, amelyben nevet lehet hozzárendelni az összeállított feltételhez. Maga a mentés a saját számítógépen kerül tárolásra sütik között. Ezért másik böngészőből megnyitva (akár ugyanazon a gépen is) az adott mentett keresés nem lesz látható. Továbbá a sütiket egyes víruskeresők, takarító programok előszeretettel törölgetik, avagy tiltják le. Előbbi esetben eltűnik a keresés, az utóbbi esetben új mentést sem lehet csinálni. Betölt: Korábban elmentett kereső feltétel a betölt nyomógombbal kereshető meg, és tölthető be a keresési panelbe. A nyomógomb megnyomásakor a rendszer listázza az adott böngészőből elérhető sütiben tárolt keresési feltételeket, listázza őket, amelyből a felhasználó választhat egyet. Ez kerül aztán betöltésre. 6.3 Találati lista A keresés lefutását követően az eredmény panelben megjelenik a találati lista. A találati lista mezőiben ugyanazon megjelenési szabályok kerültek alkalmazásra, mint a hatályos rendeletben, az összes aktív elem itt is aktív, amelyre kattintva ugyanolyan felbukkanó ablak jelenik meg. A találati lista fejlécében megjelenő ikonok által megvalósított és felhasználható funkciókat mutatjuk meg. A megjelenő találati lista minden oszlopa felett egy fejléc jelenik meg. Ennek formája a következő: ( ): Oszlopnév, szűrő ikon, sorbarendező ikon. Az oszlopnév utal arra, hogy az adott oszlopban milyen jellegű / típusú adat található. A szűrőikon segítségével a találati lista további finomítása végezhető (hatása nagyjából megegyezik azzal, mintha további keresési feltételt adnánk hozzá). A sorbarendező ikon segítségével az eredménylistában a sorok sorrendje az adott oszlop tartalma alapján (ABC) rendben vagy fordítva. Ez az ikon csak a rekordos keresések eredmény listájában jelenik meg, mivel a jogszabály alapú megjelenítések esetében a jogszabály szerinti megjelenítés a mérvadó /24

14 Egy találati lista mindig egy oszlop szerint sorbarendezhető, azaz egy sorbarendezés után egy másik oszlopfejléc sorbarendezés ikonra kattintva a korábbi rendezés megszűnik (amit az ikon kiszürkülése is jelez). Egy oszlopfejlécben a sorbarendezés ikonra kattintást követően először mindig növekvő sorba történik a rendezés (felfelé nyíl lesz fehér). Másodszorra az ikonra kattintva a rendezés csökkenő sorba változik (a lefelé nyíl lesz fehér). Harmadik kattintáskor megint a növekvő rendezés lesz, azaz a rendezés a sorbarendező ikonra kattintva nem kikapcsolható, az csak másik oszlop sorbarendező ikonjára kattintással szüntethető meg az adott oszlopra. Minden lista alapértelmezetten a frekvenciasávra növekvő rendben rendezett. A rendezéshez annyit kell még hozzátenni, hogy ahol a sorbarendező ikon megjelenik, hogy az oszlopnévre kattintás is egyenértékű a sorbarendezés ikonra kattintással. A fejlécben megjelenő lefelé mutató háromszög a szűrőikon. A szűrőikonra kattintás után egy szűrőablak nyílik meg, amelyben a megadható, hogy az adott oszlopban milyen értékekre akarunk szűrni. Háromféle szűrőablak létezik a rendszerben, mindegyik oszlop ezek közül használja valamelyiket. Frekvenciasáv szűrőablak A frekvenciasáv szűrőablak a frekvenciasáv oszlopok esetében használt. Az ablak vízszintesen 5 részre bontható: Címsor: A címmel egy sorban a jobb szélen megjelenő kis -re kattintva az ablak elfogadás nélküli bezárása kezdeményezhető. Hatása megegyezik a Mégse gombra kattintással, avagy azzal, ha a megjelenő ablak melletti szürkített területre kattintunk. Bezáráskor csak a szűrőablak válik nem láthatóvá, de a beleírt értékeket /24

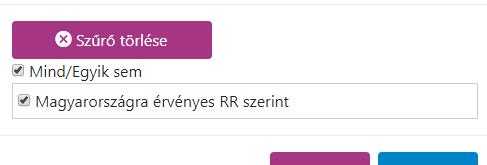

15 megőrzi mindaddig, amíg az oldalt nem hagyjuk el, így a szűrőikonra történő ismételt kattintáskor változatlan tartalommal nyitható meg. Szűrő törlése nyomógomb: Megnyomásával nem az adott szűrési beállítást lehet törölni, hanem az adott oszlopra történő szűrést szünteti meg a program. A szűrési beállítások változatlanul megmaradnak. Megnyomásakor a szűrőablak bezáródik és a szűrés ikon visszaváltozik lefelé mutató háromszögre, azaz az adott oszlopra nincs szűrés. Alsó határ felső határ megadása szűréshez: Frekvenciasávra kétféleképpen lehet szűrni, az egyik a sáv alsó és felső határának megadásával. Minden olyan sáv megjelenik, amelynek legalább egy része beleesik a kiválasztott határok közé. Frekvenciasávok tételes kiválasztása: Ebben a listában mindazon frekvenciasávok megjelennek, amelyek a feltételablakban megadott lekérdezés végrehajtása után a listában megjelentek. Ezeket lehet tovább finomítani a kiválasztással. A tételes kiválasztás és az előző alsó határ / felső határ szűrés egymással logikai VAGY kapcsolatot valósít meg, azaz egy sor bármelyik szűrésnek megfelel, akkor megjelenik a szűrt listában. A terület felett látható egy külön jelölőnégyzet Mind / Egyik sem felirattal. Ez egy segédmező. Segítségével az alatta levő tételek ablakban az összes jelölőnégyzet egyszerre bepipálható vagy kiüríthető (attól függően, hogy hogyan akarjuk kiválasztani szűrendő értékeket). Nyomógombok. Az OK gomb megnyomásakor az ablak bezáródik, a szűrő ikon helyett egy pipált jelölőnégyzet ikon jelenik meg és a megadott szűrőfeltételeket a rendszer kiértékeli és azok alapján a megjelenített sorok számát csökkenti. A Mégse nyomógomb megnyomásakor az ablak bezáródik, de semmilyen érdemi változást nem okoz (hasonlóan a címsorban levő -hez, vagy az ablakon kívüli kattintáshoz). Kevés és fix lehetséges tételből oszlopok szűrése Négy ilyen oszlop van: NFT esetében a körzet, míg NFFT esetében az C, D, E oszlopok. Mivel kevés számú lehetőség van, ezért kizárólag a lehetséges értékeket lehet pipálással kiválasztani. A lehetséges értékek ekkor sem az összes lehetőséget tartalmazzák, csak a /24

16 lekérdezés után megjelent találati listában megjelenő értékeket. Adott esetben csak egyetlen lehetőség kerül megjelenítésre. Az ablak vízszintesen 4 részre bontható: Címsor: A címmel egy sorban a jobb szélen megjelenő kis -re kattintva az ablak elfogadás nélküli bezárása kezdeményezhető. Hatása megegyezik a Mégse gombra kattintással, avagy azzal, ha a megjelenő ablak melletti szürkített területre kattintunk. Bezáráskor csak a szűrőablak válik nem láthatóvá, de a beleírt értékeket megőrzi mindaddig, amíg az oldalt nem hagyjuk el, így a szűrőikonra történő ismételt kattintáskor változatlan tartalommal nyitható meg. Szűrő törlése nyomógomb: Megnyomásával nem az adott szűrési beállítást lehet törölni, hanem az adott oszlopra történő szűrést szünteti meg a program. A szűrési beállítások változatlanul megmaradnak. Megnyomásakor a szűrőablak bezáródik és a szűrés ikon visszaváltozik lefelé mutató háromszögre, azaz az adott oszlopra nincs szűrés. Oszlopértékek tételes kiválasztása: Ebben a listában értékek jelennek meg, amelyek a feltételablakban megadott lekérdezés végrehajtása után a listában az adott oszlopban megjelentek. Ezeket lehet tovább finomítani itt a tétel kiválasztással. A terület felett látható egy külön jelölőnégyzet Mind / Egyik sem felirattal. Ez egy segédmező. Segítségével az alatta levő tételek ablakban az összes jelölőnégyzet egyszerre bepipálható vagy kiüríthető (attól függően, hogy hogyan akarjuk kiválasztani szűrendő értékeket). Nyomógombok: Az OK gomb megnyomásakor az ablak bezáródik, a szűrőikon helyett egy pipált jelölőnégyzet ikon jelenik meg és a megadott szűrőfeltételeket a rendszer kiértékeli és azok alapján a megjelenített sorok számát csökkenti. A Mégse nyomógomb megnyomásakor az ablak bezáródik, de semmilyen érdemi változást nem okoz (hasonlóan a címsorban levő -hez, vagy az ablakon kívüli kattintáshoz) /24

17 Nagyobb mennyiségű lehetséges tételt tartalmazó oszlopok szűrése Ezekben az oszlopokban a lehetséges különböző értékek száma magas, így nem biztos, hogy a kézzel, egyesével történő pipálás a szűrés ideális módja. Éppen ezért egy további szűrés, a szövegszűrés alapú szűrésre is lehetőség van. Ilyen szűréssel ellátott oszlopok: NFT esetében Rádiószolgálat, Lábjegyzet, Közös lábjegyzet, NFFT esetében Rádiószolgálat, Alkalmazás, Dokumentum, További szabály. Az ablak vízszintesen 5 részre bontható: Címsor: A címmel egy sorban a jobb szélen megjelenő kis -re kattintva az ablak elfogadás nélküli bezárása kezdeményezhető. Hatása megegyezik a Mégse gombra kattintással, avagy azzal, ha a megjelenő ablak melletti szürkített területre kattintunk. Bezáráskor csak a szűrőablak válik nem láthatóvá, de a beleírt értékeket megőrzi mindaddig, amíg az oldalt nem hagyjuk el, így a szűrőikonra történő ismételt kattintáskor változatlan tartalommal nyitható meg. Szűrő törlése nyomógomb: Megnyomásával nem az adott szűrési beállítást lehet törölni, hanem az adott oszlopra történő szűrést szünteti meg a program. A szűrési beállítások változatlanul megmaradnak. Megnyomásakor a szűrőablak bezáródik és a szűrés ikon visszaváltozik lefelé mutató háromszögre, azaz az adott oszlopra nincs szűrés. Vele egysorban található a Szövegszűrők nyomógomb, amely becsukja a szűrőablakot és megnyitja a szövegszűrő ablakot. A szövegszűrő ablakról a következőkben írunk. Keresőablak. Ez egy segédmező. Segítségével az alatta levő, nagyszámú tételt tartalmazó keretben a megjelent tételek közül lehet válogatni, keresni, szűrni. Ez önmagában nem jelent szűrést, csak segítséget, hogy a sok tételből meghatározhassuk azokat, amelyeket be, vagy ki akarunk pipálni. A keresőablakba való beírás azonnali keresést jelent az alatt levő keretben felsorolt elemek között. Csak azok az elemek maradnak láthatóak, amelyek az adott szövegrészletet tartalmazzák. Oszlopértékek tételes kiválasztása: Ebben a listában értékek megjelennek, amelyek a feltételablakban megadott lekérdezés végrehajtása után a listában az adott oszlopban megjelentek. Ezeket lehet tovább finomítani itt a tétel kiválasztással. A terület felett látható egy külön jelölőnégyzet Mind / Egyik sem felirattal. Ez egy sima segédmező. Segítségével az alatta levő tételek ablakban az összes jelölőnégy /24

18 zet egyszerre bepipálható vagy kiüríthető (attól függően, hogy hogyan akarjuk kiválasztani szűrendő értékeket). Fontos információ, hogy a Mind/Egyik sem pipálás a nem látható tételekre is kiterjed, azaz az előző pontban említett keresőablakba való beírással szűkítettük a megjelenő tételeket, majd megnyomtuk a Mind/Egyik sem jelölőnégyzetet, akkor annak hatása a pillanatnyilag nem látható tételekre is kiterjed. Nyomógombok: Az OK gomb megnyomásakor az ablak bezáródik, a szűrőikon helyett egy pipált jelölőnégyzet ikon jelenik meg és a megadott szűrőfeltételeket a rendszer kiértékeli és azok alapján a megjelenített sorok számát csökkenti. A Mégse nyomógomb megnyomásakor az ablak bezáródik, de semmilyen érdemi változást nem okoz (hasonlóan a címsorban levő -hez, vagy az ablakon kívüli kattintáshoz). Szövegszűrő Amennyiben a szövegszűrő nyomógombot megnyomjuk, akkor a szűrőablak becsukódik és helyette a fenti szövegszűrő ablak jelenik meg. A keresésre gyakorolt hatásuk is ennek megfelelő, azaz a szövegszűrőbe való belépés után a szűréskor már csak a szövegszűrőben megadott kitöltés kerül figyelembe vételre, az eredeti szűrőablakban megadott kiválasztás nem. Az ablak vízszintesen 3 részre bontható: Címsor: A címmel egy sorban a jobb szélen megjelenő kis -re kattintva az ablak elfogadás nélküli bezárása kezdeményezhető. Hatása megegyezik a Mégse gombra kattintással, avagy azzal, ha a megjelenő ablak melletti szürkített területre kattintunk. Bezáráskor csak a szűrőablak válik nem láthatóvá, de a beleírt értékeket megőrzi mindaddig, amíg az oldalt nem hagyjuk el, így a szűrőikonra történő ismételt kattintáskor változatlan tartalommal nyitható meg. Értékek tételes kiválasztása. A szövegszűrőben két szűrési feltétel adható meg az adott oszlopban levő értékekre vonatkozólag. Ezeket logikai ÉS vagy VAGY műveletekkel vethetjük össze, a megfelelő választógomb megnyomásával. Mindkét feltételben ki kell választani egy műveletet és meg kell adni (vagy ki kell választani) egy értéket. Egyenlő, vagy Nem egyenlő műveletek esetében az adott oszlopban megjelent öszszes érték közül lehet egyet kiválasztani egy legördülő mezőből. Ez így tulajdonképpen hasonlít a normál szűrőablakbeli pipálásra, csak itt feltételenként maximum /24

19 egy érték adható meg. A többi művelet (kezdete, vége, tartalmazza, nem tartalmazza) esetében kézzel kell egy szövegrészletet beírni, amelyekkel az oszlopértékek összevetésre kerülnek. A szöveges mező mögött itt is megjelenik a kis- és nagybetűk megkülönböztetésére szolgáló nyomógomb, megnyomva különböztetjük meg a kis- és a nagybetűket. Nyomógombok: Az OK gomb megnyomásakor az ablak bezáródik, a szűrőikon helyett egy pipált jelölőnégyzet ikon jelenik meg és a megadott szűrőfeltételeket a rendszer kiértékeli és azok alapján a megjelenített sorok számát csökkenti. A Mégse nyomógomb megnyomásakor az ablak bezáródik, de semmilyen érdemi változást nem okoz (hasonlóan a címsorban levő -hez, vagy az ablakon kívüli kattintáshoz). Ha több oszlopra történik szűrés megadása, akkor ezek egymás hatását kiegészítik, azaz logikailag ÉS műveletet kell értelmezni közöttük. 7 Grafikus NFFT lekérdezése Az NFFT adatokat azonban nemcsak táblázatos, hanem grafikus formában is le lehet kérdezni. Ehhez a Lekérdezések / NFFT grafikus lekérdezése almenüre kell kattintani. Ekkor az alábbihoz hasonló kép jelenik meg: A képen a grafikus NFFT egy részlete látszik. Az Alsó határ, illetve Felső határ mezőkben megadható, hogy mely tartományt kívánjuk ábrázolni. A határok változtatását követően a Rajzol gombot kell megnyomni. A szűrést a Teljes rajz gomb megnyomásával lehet kikapcsolni. A rajzot kétféle formátumban is ki lehet exportálni: svg és Microsoft Word docx. Míg az svg egy vektorgrafikus formátumú leképezése a grafikus NFFT-nek, úgy a Word formátum A/3 méretben kinyomtatható pixelgrafikus nyomtatás. Ennek megfelelően az svg formátumú /24

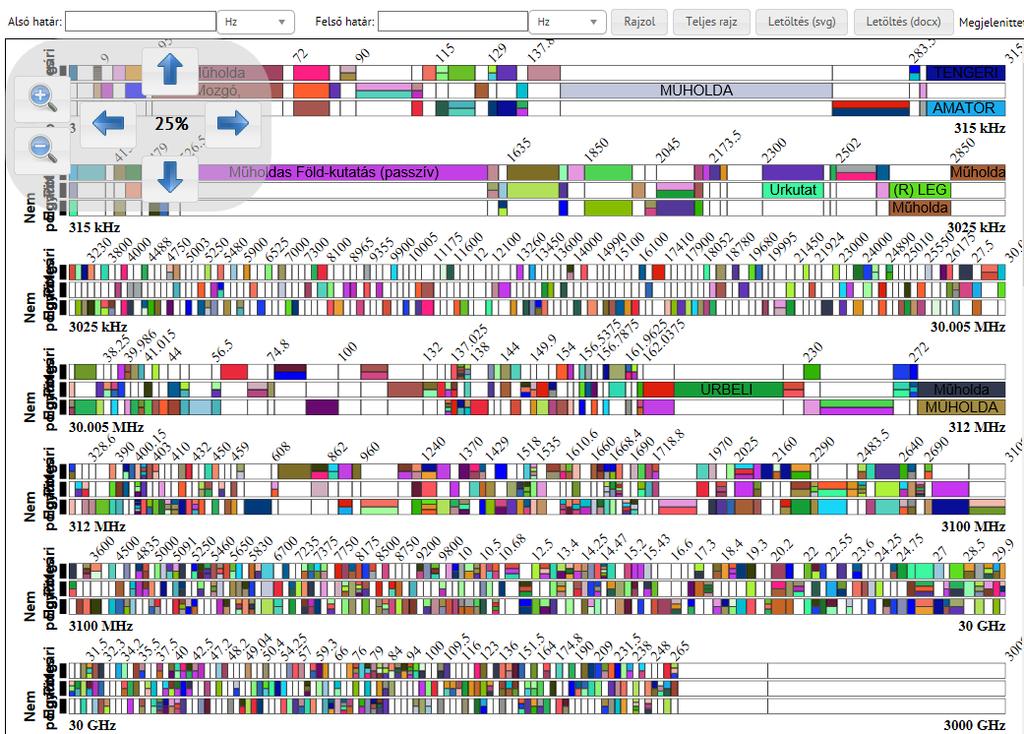

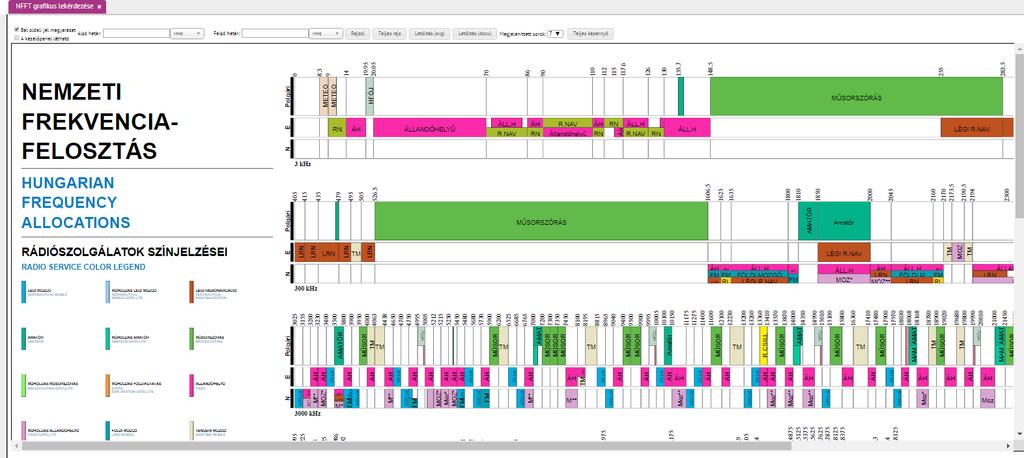

20 fájl más külső rajzolóprogrammal szabadon nagyítható, alakítható pixelveszteség nélkül. A bal felső sarokban található kezelőpanel segítségével az ábra megjelenítési mérete változtatható: A kezelőpanelt a bal felső sarokban levő Kezelőpanel látható jelölőnégyzettel tüntethető el, vagy tehető ismét láthatóvá. Egy színes téglalapra rákattintva az adott frekvenciasáv adatai látszódnak egy segédtáblázatban: A segédtáblázat mindaddig a képernyőn marad, amíg a jobb felső sarkában lévő X gomb segítségével be nem zárjuk. Az ábra bal oldalára jelmagyarázatot is illeszthetünk. Ehhez a bal felső sarokban levő Bal oldali jelmagyarázat jelölőnégyzetet kell bekapcsolni /24

21 A megjelenített rádiószolgálatok színe különböző. A rádiószolgálat mezőjében a szöveg mérete változó. A nagyítás-kicsinyítés függvényében az alábbi információ kerül megjelenítésre: elegendő hely esetén a rádiószolgálat teljes neve, ha a rádiószolgálat neve nem fér ki, akkor a rövidítése, kevés hely (<8 pontos betűméret) a mezőben nincs szöveg. A hét sávhatár (3-300 khz, khz, 3000kHz-30 MHz, MHz, MHz, 3000MHz-30 GHz, GHz) logaritmikus mértékben növekszik, de ezeken a sávokon belül a megjelenített frekvenciasávok lineárisan közel arányosak egymáshoz. 8 Dokumentumok lekérdezése Kétféle dokumentum kérdezhető le: hivatkozott dokumentum, amelyre az NFFF hivatkozik, egyéb dokumentum, amelyre a hatályos NFFF vagy már vagy még nem hivatkozik, továbbá más a spektrumgazdálkodásban használtak. 8.1 Hivatkozott dokumentum A hivatkozott dokumentumok megtekintéséhez a Lekérdezések / Dokumentumok lekérdezése / Hivatkozott dokumentum almenüpontot kell kiválasztani. A kiválasztást követően az alábbihoz hasonló képernyő jelenik meg: /24

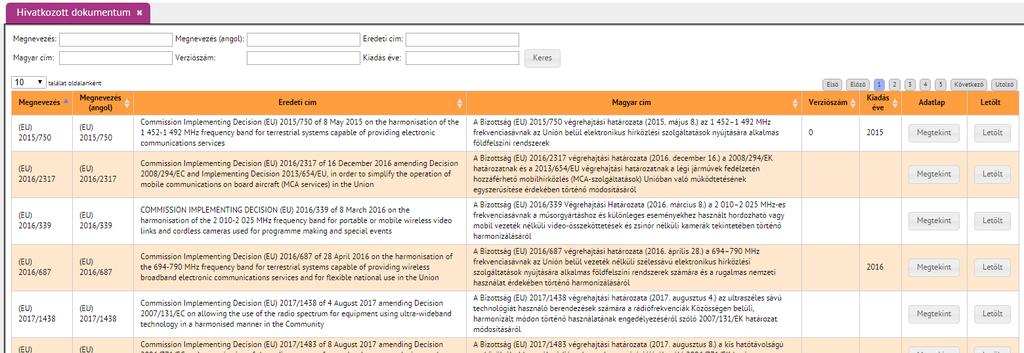

22 A keresési sávban hat különböző mezőben lehet szavakat, szótöredéket megadnia lekérdezés a Keres gomb megnyomását követően indul. Az oszlopfejléc jobb oldalán felfelé és/vagy lefelé mutató nyilak találhatók. Ezek az oszlopban található értékek alapján történő sorba rendezést szolgálják. Amennyiben felfelé ( ) mutat, akkor növekvő, lefelé ( ) mutat, akkor csökkenő, ha pedig mindkettő ( ), akkor nem rendezett listát fog mutatni. A rendezettség a keresési feltételnek megfelelő sorra vonatkozik függetlenül attól, hogy látszik-e ezen az oldalon, vagy sem. Egy dokumentum adatainak megtekintéséhez a megtekinteni kívánt dokumentum sorában lévő Megtekint funkciógombra kell kattintani. Ekkor egy alábbihoz hasonló táblázat jelenik meg a dokumentum adataival (a jelen képen szándékosak az üres mezők): A dokumentum sorában lévő Letölt funkció gomb megnyomását követően meg lehet tekinteni vagy le lehet tölteni a dokumentumot további felhasználásra /24

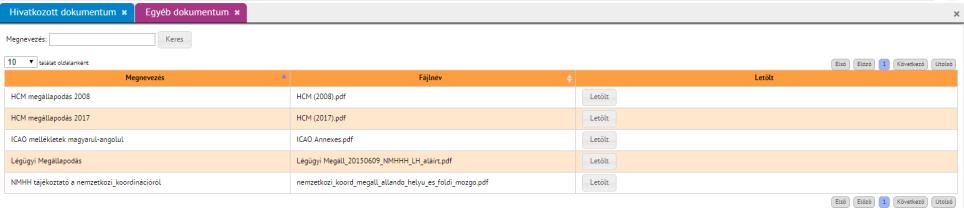

23 A találati lista lehet nagyon hosszú is. Olyan hosszú, hogy nem fér el egy képernyőn. Ekkor az adatok megjelenítéséhez, azokban történő navigáció támogatására a lista alján jobb oldalon lévő nyomógombokat lehet használni. Az Első gomb segítésével a lista elejére lehet ugrani, az Előző gomb segítségével az előző oldalra, a Következő gomb segítésével a következő oldalra, az Utolsó gomb segítségével az utolsó oldalra, míg a számokkal adott oldalra lehet ugrani. 8.2 Egyéb dokumentum Egyéb dokumentum megtekintéséhez a Lekérdezések / Dokumentumok lekérdezése / Egyéb dokumentum almenüpontot kell kiválasztani. A kiválasztást követően az előzőhöz hasonló táblázat jelenik meg. Ebben a táblázatban azonban nincsenek egyéb adatok a dokumentumhoz, csak letölteni lehet azokat. A keresési sávban a megnevezésre lehet lekérdezni szavak, vagy akár szótöredék beírásával. A lekérdezés és a Keres gomb megnyomását követően indul. Az oszlopfejléc jobb oldalán felfelé és/vagy lefelé mutató nyilak találhatók. Ezek az oszlopban található értékek alapján történő sorba rendezést szolgálják. Amennyiben felfelé ( ) mutat, akkor növekvő, lefelé ( ) mutat, akkor csökkenő, ha pedig mindkettő ( ), akkor nem rendezett listát fog mutatni. A rendezettség a keresési feltételnek megfelelő sorra vonatkozik függetlenül attól, hogy látszik-e ezen az oldalon, vagy sem. A dokumentum lista lehet nagyon hosszú is. Olyan hosszú, hogy nem fér el egy képernyőn. Ekkor az adatok megjelenítéséhez, azokban történő navigáció támogatására a lista alján, jobb oldalon lévő nyomógombokat lehet használni. Az Első gomb segítésével a lista elejére lehet ugrani, az Előző gomb segítségével az előző oldalra, a Következő gomb segítésével a következő oldalra, az Utolsó gomb segítségével az utolsó oldalra, míg a számokkal adott oldalra lehet ugrani. 9 Letöltések A letöltések menüpont egy viszonylag statikus tartalmat nyit meg. A megjelenő lapon a hatályos rendelet és mellékletei találhatók meg (ugyanúgy, ahogy a Hatályos rendelet menüpont alatt is). Azonban az itt szereplő elemek letölthetők docx és pdf formában magyar, illetve angol nyelven a megfelelő sorban a megfelelő formátum /24

24 ikonra kattintva /24
