1 Lenovo V530-22ICB AIO Felhasználói és hardverkarbantartási kézikönyv Energy Star-géptípusok: 10US, 10UT, 10UU és 10UV

2 Megjegyzés: A jelen információk felhasználása, illetve a kapcsolódó termékek használata előtt feltétlenül olvassa el a következő útmutatókat: Útmutató fontos termékinformációk és A. függelék Megjegyzések oldalszám: 61. Első kiadás (június 2018) Copyright Lenovo KORLÁTOZOTT JOGOKRA VONATKOZÓ FIGYELMEZTETÉS: Ha az adatok vagy szoftverek a GSA (General Services Administration) irányelveinek megfelelő szerződés alapján kerültek átadásra, akkor a használatnak, sokszorosításnak vagy nyilvánosságra hozatalnak a GS-35F számú szerződés szerint kell történnie.

3 Tartalom 1. fejezet Áttekintés Elölnézet Hátulnézet Alaplap Géptípusok és modellcímkék A monitorállvány beállítása fejezet Jellemzők fejezet A számítógép zárai Kensington stílusú kábelzár felszerelése fejezet Hardverelemek cseréje Teendők a hardverelemek cseréje előtt Az FRU-kra (többek között a CRU-kra) vonatkozó információk Az FRU-k (többek között a CRU-k) elhelyezkedése A billentyűzet vagy a vezeték nélküli billentyűzet cseréje Az egér vagy a vezeték nélküli egér cseréje.. 15 A hálózati adapter cseréje A monitorállvány cseréje Az LCD-panel eltávolítása Az elülső LCD-díszborítás cseréje A beépített mikrofon cseréje A LCD-keret cseréje A beépített kamera cseréje Optikai meghajtó cseréje Az optikai meghajtó tartójának cseréje A tárolómeghajtó cseréje A főkapcsoló lapjának cseréje A belső hangszóró cseréje Az I/O-lap cseréje A rendszerventilátor cseréje A hűtőborda cseréje A memóriamodul cseréje Az M.2 szilárdtestalapú meghajtó cseréje A mikroprocesszor cseréje A Wi-Fi-kártya cseréje A Wi-Fi-antennák cseréje Az alaplap cseréje A korongelem cseréje Az alaplap keretének cseréje A VESA-szerelőkeret cseréje Az alkatrészcsere befejezése A. függelék Megjegyzések B. függelék Védjegyek Copyright Lenovo 2018 i

4 ii Lenovo V530-22ICB AIO Felhasználói és hardverkarbantartási kézikönyv

5 1. fejezet Áttekintés Ez a fejezet a számítógéppel kapcsolatos alapvető információkat tartalmazza. Elölnézet Megjegyzés: A számítógépmodell némiképp eltérhet az illusztráción láthatótól. 1. ábra Elölnézet 1 Kameraműködés beépített jelzőfénye (választható) 2 Infravörös LED-ek (2) (választható) 3 Beépített kamera védőjének csúszkája (választható) 4 Beépített kamera (választható) 5 Főkapcsoló 6 Belső hangszórók (2) 7 Beépített mikrofon 8 USB 3.1 Gen 1-csatlakozó 9 Kártyaolvasóhely 10 Fejhallgató-csatlakozó 11 Képernyő 1 Kameraműködés beépített jelzőfénye (választható) Ha a jelzőfény világít, akkor a kamera használatban van. 2 Infravörös LED-ek (választható) A Microsoft Windows Hello arcfelismerő funkciójának használatakor a LED-ek világítanak. Megjegyzés: A Windows 10 operációs rendszer Windows Hello architelesítési funkciója lehetővé teszi, hogy arcfelismeréssel jelentkezzen be a számítógépre. Bővebben lásd: Copyright Lenovo

6 3 Beépített kamera védőjének csúszkája A beépített kamera eltakarására szolgál. 4 Beépített kamera Segítségével képeket készíthet, vagy akár videokonferenciát is tarthat. 5 Főkapcsoló A számítógép bekapcsolására szolgál. Ha a számítógépet nem tudja kikapcsolni és nem tudja leállítani az operációs rendszert, akkor a kikapcsoláshoz nyomja meg, és legalább négy másodpercig tartsa lenyomva a főkapcsolót. 6 Belső hangszórók Segítségével fejhallgató vagy mikrofonos fejhallgató nélkül hallgathatja a számítógép által lejátszott hangokat. 7 Beépített mikrofon Segítségével hangfelvételeket készíthet, illetve beszédfelismerő szoftvert használhat mikrofon nélkül. 8 USB 3.1 Gen 1-csatlakozó USB-kompatibilis eszköz csatlakoztatására szolgál. Az adatátvitel akkor lesz optimális, ha a Gen 1 USB 3.1-eszközöket Gen 2 USB 3.1- vagy Gen 1 USB 3.1-csatlakozóhoz csatlakoztatja, nem pedig USB 2.0-csatlakozóhoz. 9 Kártyaolvasó helye A támogatott memóriakártya adatainak olvasására szolgál. 10 Fejhallgató-csatlakozó Fejhallgató vagy mikrofonos fejhallgató csatlakoztatására szolgál. 11 Képernyő A modelltől függően előfordulhat, hogy a számítógép képernyője támogatja a multi-touch funkciót. A funkció lehetővé teszi, hogy egy vagy két ujjal használhassa a számítógépet. Megjegyzések: Egy kattintáshoz koppintson egyszer az érintőképernyőre. Dupla kattintáshoz koppintson kétszer, szünet nélkül az érintőképernyőre. A jobb gombbal történő kattintáshoz tartsa az ujját az érintőképernyőn, amíg meg nem jelenik a kör alakú ikon. Ezután az ujja felemelésével jelenítheti meg a helyi menüt. A menüben bármelyik parancsot kiválaszthatja. Két ujjal nagyíthatja, kicsinyítheti, görgetheti vagy elforgathatja a dokumentumokat az érintőképernyőn, megkönnyítve azok olvasását és szerkesztését. 2 Lenovo V530-22ICB AIO Felhasználói és hardverkarbantartási kézikönyv

7 Hátulnézet Megjegyzés: A számítógépmodell némiképp eltérhet az illusztráción láthatótól. 2. ábra Hátulnézet 1 USB 3.1 Gen 1-csatlakozó 2 HDMI 1.4-bemeneti csatlakozó 3 USB 3.1 Gen 2-csatlakozó 4 USB 2.0 csatlakozók (3) 5 HDMI 1.4-kimeneti csatlakozó 6 Ethernet-csatlakozó 7 Hálózati adapter csatlakozója 8 Biztonsági zár nyílása 9 Összefűzött VESA -lyukak 10 Optikai meghajtó működését jelző fény (választható) 11 Optikai meghajtó kiadó/bezáró gombja (választható) 1 USB 3.1 Gen 1-csatlakozó USB-kompatibilis eszköz csatlakoztatására szolgál. Az adatátvitel akkor lesz optimális, ha a Gen 1 USB 3.1-eszközöket Gen 2 USB 3.1- vagy Gen 1 USB 3.1-csatlakozóhoz csatlakoztatja, nem pedig USB 2.0-csatlakozóhoz. 2 HDMI 1.4-kimeneti csatlakozó Video- vagy audiojelek küldésére szolgál a számítógépéről egy másik audio- vagy videoberendezésre, pl. egy nagy teljesítményű monitorra. 3 USB 3.1 Gen 2-csatlakozó 1. fejezet. Áttekintés 3

8 USB-kompatibilis eszköz csatlakoztatására szolgál. Az adatátvitel akkor lesz optimális, ha a Gen 2 USB 3.1-eszközöket Gen 2 USB 3.1-csatlakozóhoz csatlakoztatja, nem pedig Gen 1 USB 3.1- vagy USB 2.0-csatlakozóhoz. 4 USB 2.0-csatlakozók USB-kompatibilis eszköz csatlakoztatására szolgál. Az optimális adatátvitel érdekében az USB 2.0- kompatibilis eszközöket USB 2.0-csatlakozóhoz csatlakoztassa. 5 HDMI 1.4-bemeneti csatlakozó Video- vagy audiojelek küldésére szolgál a számítógépéről egy másik audio- vagy videoberendezésre, pl. egy nagy teljesítményű monitorra. 6 Ethernet-csatlakozó Hálózati elérést biztosító Ethernet-kábel csatlakoztatására szolgál. 7 Hálózati adapter csatlakozója Ezen keresztül csatlakoztathatja a tápellátást biztosító hálózati adaptert a számítógéphez. 8 Biztonsági zár nyílása Kensington stílusú kábelzár rögzítésére szolgál. 9 Összefűzött VESA-lyukak Ha falra szereli a számítógépet, a megfelelő csavarokkal rögzíthető a VESA-szerelőkeret. Ha a mennyezetre vagy a falra szeretné rögzíteni a számítógépet, négy M4 x 10 mm-es csavart hajthat be ide. Megjegyzés: A VESA-szerelőkerethez történő csatlakoztatás előtt a VESA-szerelőkeret összes csavarhelyére rögzítsen egy 2,6 mm vastagságú alátétet. 10 Optikai meghajtó működését jelző fény (választható) A jelzőfény világít, ha az optikai meghajtó használatban van. 11 Optikai meghajtó kiadó/bezáró gombja (választható) Ezzel a gombbal lehet kinyitni az optikai meghajtót. Miután a lemezt a tálcára helyezte, a kiadó/ bezáró gomb megnyomásával lehet bezárni a tálcát. Alaplap Megjegyzés: A további összetevők leírását lásd: Elölnézet és Hátulnézet. 4 Lenovo V530-22ICB AIO Felhasználói és hardverkarbantartási kézikönyv

9 3. ábra Alaplap 1 Beépített kamera csatlakozója 2 Mikroprocesszor-foglalat 3 1. memóriaaljzat (DIMM1) 4 2. memóriaaljzat (DIMM2) 5 Rendszerventilátor csatlakozója 6 LVDS-csatlakozó 7 Optikai meghajtó csatlakozója 8 Főkapcsoló alaplapi csatlakozója 9 LCD-háttérvilágítás csatlakozója 10 I/O-lap 3. csatlakozója 11 M.2 szilárdtestalapú meghajtó helye 12 JCRIS1-alátét 13 M.2 Wi-Fi-kártyahely 14 I/O-lap 1. csatlakozója 15 Belső hangszóró csatlakozója 16 I/O-lap 2. csatlakozója 17 Korongelem 18 Tárolómeghajtó SATA-csatlakozója 19 Tárolómeghajtó tápcsatlakozója Géptípusok és modellcímkék A típus- és modellcímke alapján azonosítható a számítógép. Amikor segítséget kér a Lenovo vállalattól, a támogatási szakember a típus és a modell alapján azonosítja a számítógépet, és így gyorsabban tud segíteni. A géptípust és modellt jelző címke a számítógépen, a jelzett helyen található. 1. fejezet. Áttekintés 5

10 4. ábra Géptípusok és modellcímkék A monitorállvány beállítása Megjegyzés: A monitorállvány választható összetevő. A számítógép legfeljebb 5 -os szögben dönthető előre és 65 -os szögben dönthető hátra. 5. ábra A számítógép előredöntése 5 -os szögben és hátradöntése 65 -os szögben A számítógépet balra is 45 -ban és jobbra is 45 -ban forgathatja el. 6. ábra A számítógépet balra és jobbra történő elforgatása 45 -ban 6 Lenovo V530-22ICB AIO Felhasználói és hardverkarbantartási kézikönyv

11 2. fejezet Jellemzők Tápegység 90 wattos automata feszültségérzékelős tápegység 120 wattos automata feszültségérzékelős tápegység Tárolómeghajtók 2,5 hüvelykes tárolómeghajtó (választható) M.2 szilárdtestalapú meghajtó (választható) Videós funkciók HDMI 1.4-bemeneti csatlakozó HDMI 1.4-kimeneti csatlakozó Audiofunkciók A beépített videókártya a következőket támogatja: - Fejhallgató-csatlakozó - Beépített mikrofon - Belső hangszóró A választható, különálló videókártya speciális hangélményt és bővített hangfunkciókat biztosít. Bemenet/kimenet (I/O) szolgáltatások Audiocsatlakozók (beépített mikrofon és fejhallgató csatlakozója) Kártyaolvasóhely Ethernet csatlakozó HDMI 1.4-bemeneti csatlakozó HDMI 1.4-kimeneti csatlakozó Fejhallgató-csatlakozó USB-csatlakozók (USB 2.0 és USB 3.1) Bővítés Memóriahelyek Optikai meghajtó (választható) Tárolómeghajtó-bővítőhely Hálózati szolgáltatások Ethernet LAN Vezeték nélküli LAN-kapcsolat (választható) Bluetooth (választható) Méretek V530-22ICB esetén: - Szélesség: 490 mm (19,3 hüvelyk) Copyright Lenovo

12 - Magasság: 409 mm (16,1 hüvelyk) - Mélység: 228 mm (9,0 hüvelyk) V530-24ICB esetén: - Szélesség: 543 mm (21,4 hüvelyk) - Magasság: 437 mm (17,2 hüvelyk) - Mélység: 228 mm (9,0 hüvelyk) Tömeg (csomagolás nélkül) V530-22ICB esetén: Maximális konfiguráció a szállításkor: 6,1 kg (16,3 font) V530-24ICB esetén: Maximális konfiguráció a szállításkor: 7 kg (18,8 font) 8 Lenovo V530-22ICB AIO Felhasználói és hardverkarbantartási kézikönyv

13 3. fejezet A számítógép zárai Ez a fejezet a számítógép lezárására szolgáló, a számítógép biztonságát szolgáló eszközökről nyújt tájékoztatást. Kensington stílusú kábelzár felszerelése A Kensington stílusú kábelzárral padhoz, asztalhoz vagy más, rögzített tárgyhoz kapcsolhatja a számítógépet. A kábelzár a biztonsági zár nyílásához csatlakozik a számítógép hátulján. A kiválasztott típustól függően a kábelzár kulccsal vagy számkombinációval használható. A kábelzár a számítógép borítását nyitó gombokat is zárolja. Ez ugyanaz a zártípus, mint amit számos noteszgéphez is használnak. Ilyen kábelzárat közvetlenül is rendelhet a Lenovo vállalattól keressen a Kensington kifejezésre a következő webhelyen: 7. ábra Kensington stílusú kábelzár felszerelése Copyright Lenovo

14 10 Lenovo V530-22ICB AIO Felhasználói és hardverkarbantartási kézikönyv

15 4. fejezet Hardverelemek cseréje Ez a fejezet a számítógép hardvereinek cseréjét ismereti. Teendők a hardverelemek cseréje előtt Figyelem: Mielőtt felnyitja és megpróbálja megjavítani a számítógépet, feltétlenül olvassa el ezt a szakaszt, illetve az Útmutató fontos termékinformációk című részt. Teendők a hardverelemek cseréje előtt megjegyzések Csak a Lenovo által szállított számítógép-összetevőket használjon. Tartozék beszerelésekor vagy cseréjekor használja fel a jelen, valamint a tartozékkal szállított útmutatóban található információkat. A Lenovo a világ legtöbb részén megköveteli a meghibásodott CRU-k visszaküldését. A visszaküldésre vonatkozó információkat a CRU-val együtt, vagy néhány nappal annak megérkezése után kapja kézhez. Statikus elektromosságra érzékeny eszközök kezelése Ne nyissa ki az új alkatrészt tartalmazó, statikus elektromosság ellen védő csomagolást, amíg ki nem szereli a meghibásodott alkatrészt, és nem áll készen az új alkatrész beépítésére. A statikus elektromosság bár ártalmatlan az emberre komoly meghibásodásokat okozhat a számítógép alkatrészeiben és funkcióiban. Amikor kiegészítőket és egyéb számítógép-alkotórészeket kezel, legyen elővigyázatos, hogy elkerülje a statikus elektromosság okozta meghibásodásokat: Korlátozza mozgását. A mozgása statikus elektromosságot generálhat Ön körül. Mindig óvatosan kezelje a kiegészítőket és az egyéb számítógép-alkotórészeket. A PCI/PCIekártyákat, a memóriamodulokat, az alaplapokat és a mikroprocesszorokat az élüknél fogja meg. Soha ne érintse a szabadon lévő áramköri részeket. Akadályozza meg, hogy mások megérinthessék a kiegészítőket és az egyéb számítógépalkotórészeket. Legalább két másodpercre érintse hozzá a védőcsomagolást a bővítőhely fémkeretéhez, vagy más, festetlen fémfelülethez a számítógépen. Ez az új alkatrész telepítése vagy cseréje előtt csökkenti a csomagolástól és az Ön testétől eredő statikus elektromosságot. Ha lehetséges, akkor az új alkatrészt a statikus elektromosság ellen védő csomagolásból kivéve letevés nélkül azonnal szerelje be a számítógépbe. Amikor erre nincs lehetőség, helyezze a csomagolást sima felületre, és tegye rá a csomagra az alkatrészt. Ne tegye rá az alkatrészt a számítógép borítására vagy más fémfelületre. Az FRU-kra (többek között a CRU-kra) vonatkozó információk Az FRU-k (szakember által cserélhető egységek) olyan számítógép-alkatrészek, amelyeket képzett szerelő frissíthet vagy cserélhet ki. Az összes CRU FRU-nak számít. Az FRU-kra vonatkozó részletes információk (például az alkatrészek száma vagy a támogatott számítógépmodellek) a következő webhelyen találhatók: A vásárló által cserélhető egységek (CRU) olyan számítógép-alkatrészek, amelyeket a felhasználó is kicserélhet vagy újabb típusra fejleszthet. Copyright Lenovo

16 - Saját beszerelésű CRU-k: A saját beszerelésű CRU-kat a felhasználók is könnyedén beszerelhetik. Az ilyen CRU-k lehetnek különállóak, reteszes rögzítésűek, de előfordulhat, hogy egy vagy két csavar tartja őket. Saját beszerelésű CRU például a billentyűzet, az egér és az USB eszközök. A saját beszerelésű CRU-k cseréje a felhasználó feladata. - Választható beszerelésű CRU-k: A választható beszerelésű CRU-k kezeléséhez bizonyos műszaki felkészültségre és egyszerű szerszámokra például csavarhúzóra lehet szükség. Ezek a CRUk a számítógép különálló részén találhatók. Ezeket az összetevőket általában kettőnél több csavarral rögzített takarólemez rejti. Az adott CRU-hoz a csavarok és a panel eltávolítása után lehet hozzáférni. A választható beszerelésű CRU-kat a felhasználó, vagy a jótállási időszak alatt a Lenovo szervizszakembere is eltávolíthatja vagy beszerelheti. Teendők az FRU-k cseréje előtt Tudnivalók az FRU-k cseréje előtt: A számítógépet csak képzett és megfelelő tanúsítvánnyal rendelkező személy szervizelheti. Egy FRU cseréje előtt olvassa végig az adott alkatrész cseréjével foglalkozó rész egészét. Az írási műveletek (például másolás, mentés, formázás) során legyen nagyon körültekintő. Előfordulhat, hogy a szervizelt számítógép meghajtóinak a sorrendje megváltozott. Ha nem megfelelő meghajtót választ ki, adatokat vagy programokat írhat felül. Egy FRU-t csak a megfelelő modellű FRU-ra cseréljen. Az FRU-k cseréje során ügyeljen rá, hogy a gép modellje és az FRU száma megfelelő legyen. Egyszer bekövetkező, nem ismétlődő hiba esetén ne cserélje ki az FRU-t. Az egyszer bekövetkező hibáknak számos, nem hardverhibán alapuló oka lehet (például kozmikus sugárzás, elektrosztatikus kisülés vagy szoftveres hibák). Csak ismétlődő hibák esetén célszerű kicserélni az FRU-t. Ha úgy gondolja, hogy az FRU hibás, törölje a hibanapló tartalmát, és futtassa le újra a tesztet. Ha a hiba nem ismétlődik meg, ne cserélje ki az FRU-t. Csak hibás FRU-t cseréljen ki. Az FRU-k (többek között a CRU-k) elhelyezkedése Megjegyzések: Az összetevők némelyike választható. Ha az alábbiakban nem említett összetevőt szeretne kicserélni, lépjen kapcsolatba a Lenovo szakértőjével. A Lenovo támogatási szolgáltatásának a telefonszámai a következő helyen találhatók: 12 Lenovo V530-22ICB AIO Felhasználói és hardverkarbantartási kézikönyv

17 8. ábra Az FRU-k (többek között a CRU-k) elhelyezkedése Saját beszerelésű CRU-k Nem CRU-k 19 Monitorállvány 1 LCD elülső díszborítása 20 Monitorállvány talpa 2 LCD panel 40 Egér 3 LCD keret 41 Billentyűzet 4 Beépített mikrofon kerete 42 Tápkábel 5 Beépített mikrofon 43 Hálózati adapter 6 LCD-háttérvilágítás kábele 7 LVDS-kábel 8 Optikai meghajtó kerete 9 Optikai meghajtó tartója 10 Optikai meghajtó kábele 4. fejezet. Hardverelemek cseréje 13

18 Saját beszerelésű CRU-k Nem CRU-k 11 Optikai meghajtó 12 Optikai meghajtó előlapja 13 VESA szerelőkeret 14 Tárolómeghajtó kábele 15 Beépített kamera 16 Tárolómeghajtó kerete 17 Tárolómeghajtó 18 A számítógép borítása 21 Főkapcsoló lapja 22 A főkapcsoló lapjának a kábele 23 Wi-Fi-antennák 24 Belső hangszórók 25 Az I/O-lap 1. kábele 26 Az I/O-lap 3. kábele 27 Az I/O-lap 2. kábele 28 Az I/O-lap kerete 29 I/O-lap 30 Alaplap kerete 31 Korongelem 32 Memóriamodul 33 Rendszer ventilátor 34 Mikroprocesszor 35 Hűtőborda 36 Alaplap 37 Wi-Fi-kártya 38 Wi-Fi-kártya borítása 39 M.2 szilárdtestalapú meghajtó A billentyűzet vagy a vezeték nélküli billentyűzet cseréje Megjegyzés: Vezeték nélküli billentyűzet csak egyes modellekhez áll rendelkezésre. A billentyűzet cseréje 1. Kapcsolja ki a számítógépet, és húzza ki a tápkábeleket az elektromos csatlakozókból. 2. Húzza ki a régi billentyűzet kábelét a számítógépből. 3. Csatlakoztassa az új billentyűzetet a számítógép megfelelő csatlakozójához. 14 Lenovo V530-22ICB AIO Felhasználói és hardverkarbantartási kézikönyv

19 9. ábra A billentyűzet cseréje A vezeték nélküli billentyűzet cseréje 1. Távolítsa el a régi vezeték nélküli billentyűzetet. 2. Vegye ki az új vezeték nélküli billentyűzetet a csomagolásból. 3. Nyissa ki az elemtartót, és a jelzett polaritásnak megfelelően helyezzen be két AAA-elemet. 10. ábra A vezeték nélküli billentyűzet cseréje 4. Távolítsa el az USB-hardverkulcsot a billentyűzet vagy a vezeték nélküli egér tartójából, majd illessze a számítógép egyik üres USB-csatlakozójába. 5. Csukja le a tároló fedelét. A billentyűzet használatra kész. Az egér vagy a vezeték nélküli egér cseréje Megjegyzés: Vezeték nélküli egér csak egyes modellekhez áll rendelkezésre. Az egér cseréje 1. Kapcsolja ki a számítógépet, és húzza ki a tápkábeleket az elektromos csatlakozókból. 2. Húzza ki a régi egér kábelét a számítógépből. 3. Csatlakoztassa az új egeret a számítógép megfelelő csatlakozójához. 4. fejezet. Hardverelemek cseréje 15

20 11. ábra Az egér cseréje A vezeték nélküli egér cseréje 1. Húzza ki az USB hardverkulcsot a számítógépből. Ezután távolítsa el a régi vezeték nélküli egeret. 2. Vegye ki az új vezeték nélküli egeret a csomagolásból. 3. Nyissa ki az elemtartót, és a jelzett polaritásnak megfelelően helyezzen be két AAA-elemet. 12. ábra Az elemtartó kinyitása 13. ábra Az USB hardverkulcs kivétele 16 Lenovo V530-22ICB AIO Felhasználói és hardverkarbantartási kézikönyv

21 14. ábra USB-hardverkulcs USB-csatlakozóhoz történő csatlakoztatása 15. ábra Az egér elemeinek behelyezése 16. ábra Az elemtartó fedelének lezárása 4. fejezet. Hardverelemek cseréje 17

22 17. ábra A főkapcsoló bekapcsolási helyzetbe tolása Megjegyzések: A zöld LED jelzi, hogy az egér készen áll a használatra. A villogó sárga LED azt jelzi, hogy az akkumulátor töltöttsége alacsony. Ha nem használja az egeret, az akkumulátor élettartamának növelése érdekében tolja a főkapcsolót kikapcsolt helyzetbe. Miután kivette az USB-hardverkulcsot a számítógépből, helyezze a vezeték nélküli egér vagy billentyűzet tárolójába. A hálózati adapter cseréje Figyelem: Mielőtt felnyitja és megpróbálja megjavítani a számítógépet, feltétlenül olvassa el az Útmutató fontos termékinformációk című részt. 1. Távolítsa el a meghajtókból az adathordozókat, és kapcsolja ki az összes csatlakoztatott eszközt és magát a számítógépet is. 2. Húzza ki az összes tápkábelt az elektromos csatlakozókból, és húzza ki az összes kábelt a számítógépből. 3. Cserélje ki a hálózati adaptert. Megjegyzés: A hálózati adapter különbözhet a képeken láthatótól. 18 Lenovo V530-22ICB AIO Felhasználói és hardverkarbantartási kézikönyv

23 18. ábra Hálózati adapter eltávolítása 19. ábra A tápkábel eltávolítása 20. ábra A tápkábel beszerelése 4. fejezet. Hardverelemek cseréje 19

24 21. ábra Hálózati adapter beszerelése A monitorállvány cseréje Figyelem: Mielőtt felnyitja és megpróbálja megjavítani a számítógépet, feltétlenül olvassa el az Útmutató fontos termékinformációk című részt. 1. Távolítsa el a meghajtókból az adathordozókat, és kapcsolja ki az összes csatlakoztatott eszközt és magát a számítógépet is. 2. Húzza ki az összes tápkábelt az elektromos csatlakozókból, és húzza ki az összes kábelt a számítógépből. 3. Helyezzen egy puha, tiszta törülközőt vagy ruhát az asztalra vagy a felületre. A számítógépet az oldalainál fogva fektesse le óvatosan úgy, hogy a képernyő kerüljön a ruhára, a borítása pedig felfelé nézzen. 4. Cserélje ki a monitorállványt. 22. ábra A monitorállvány kiszerelése 20 Lenovo V530-22ICB AIO Felhasználói és hardverkarbantartási kézikönyv

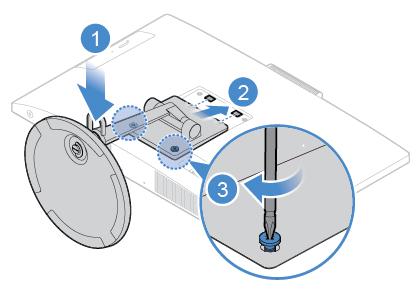

25 23. ábra A monitorállvány talpának az eltávolítása 24. ábra A monitorállvány talpának összeállítása 25. ábra A monitorállvány talpának rögzítése a monitorállványra 26. ábra A monitorállvány üzembe helyezése 4. fejezet. Hardverelemek cseréje 21

26 Az LCD-panel eltávolítása Figyelem: Mielőtt felnyitja és megpróbálja megjavítani a számítógépet, feltétlenül olvassa el az Útmutató fontos termékinformációk című részt. Vigyázat! Az LCD-panel felnyitása előtt kapcsolja ki a számítógépet, és várjon pár percet, hogy lehűljön a gép. 1. Távolítsa el a meghajtókból az adathordozókat, és kapcsolja ki az összes csatlakoztatott eszközt és magát a számítógépet is. 2. Húzza ki az összes tápkábelt az elektromos csatlakozókból, és húzza ki az összes kábelt a számítógépből. 3. Távolítsa el a monitorállványt. Lásd: A monitorállvány cseréje oldalszám: Távolítsa el az LCD-panelt. 27. ábra Az LCD panel csavarján lévő borítás lehúzása 28. ábra A csavarok meglazítása és eltávolítása 22 Lenovo V530-22ICB AIO Felhasználói és hardverkarbantartási kézikönyv

27 29. ábra Műanyag fül behelyezése a rögzítőkapcsok kioldásához 30. ábra Az LCD-panel eltávolítása a számítógépről 4. fejezet. Hardverelemek cseréje 23

28 31. ábra Az LCD-kábelek kihúzása az alaplapból Az elülső LCD-díszborítás cseréje Figyelem: Mielőtt felnyitja és megpróbálja megjavítani a számítógépet, feltétlenül olvassa el az Útmutató fontos termékinformációk című részt. 1. Távolítsa el a monitorállványt. Lásd: A monitorállvány cseréje oldalszám: Távolítsa el az LCD-panelt. Lásd: Az LCD-panel eltávolítása oldalszám: Távolítsa el az elülső LCD-díszborítást rögzítő csavarokat, majd távolítsa el a borítást. 32. ábra Az elülső LCD-díszborítást rögzítő csavarok eltávolítása 4. Csavarja be az elülső LCD-díszborítást az LCD-panelhez rögzítő csavarokat. 5. Fejezze be az alkatrészcserét. Lásd: Az alkatrészcsere befejezése oldalszám: Lenovo V530-22ICB AIO Felhasználói és hardverkarbantartási kézikönyv

29 A beépített mikrofon cseréje Figyelem: Mielőtt felnyitja és megpróbálja megjavítani a számítógépet, feltétlenül olvassa el az Útmutató fontos termékinformációk című részt. 1. Távolítsa el a monitorállványt. Lásd: A monitorállvány cseréje oldalszám: Távolítsa el az LCD-panelt. Lásd: Az LCD-panel eltávolítása oldalszám: Húzza ki a beépített mikrofon kábelét az LCD-panelből. 4. Cserélje ki a beépített mikrofont. 33. ábra A beépített mikrofon eltávolítása 34. ábra A beépített mikrofon keretének eltávolítása 4. fejezet. Hardverelemek cseréje 25

30 35. ábra A beépített mikrofon keretének beszerelése 36. ábra A beépített mikrofon beszerelése 5. Csatlakoztassa a beépített mikrofon kábelét az LCD-panelhez. 6. Fejezze be az alkatrészcserét. Lásd: Az alkatrészcsere befejezése oldalszám: 58. A LCD-keret cseréje Figyelem: Mielőtt felnyitja és megpróbálja megjavítani a számítógépet, feltétlenül olvassa el az Útmutató fontos termékinformációk című részt. 1. Távolítsa el a monitorállványt. Lásd: A monitorállvány cseréje oldalszám: Távolítsa el az LCD-panelt. Lásd: Az LCD-panel eltávolítása oldalszám: Távolítsa el az elülső LCD-díszborítást. Lásd: Az elülső LCD-díszborítás cseréje oldalszám: Távolítsa el a beépített mikrofont. Lásd: A beépített mikrofon cseréje oldalszám: Húzza ki az LCD-kábeleket az LCD-panelből. 6. Távolítsa el az LCD-keretet rögzítő csavarokat. 26 Lenovo V530-22ICB AIO Felhasználói és hardverkarbantartási kézikönyv

31 37. ábra Az LCD-keret csavarjainak eltávolítása 7. Csavarja be az új LCD-keretet az LCD-panelhez rögzítő csavarokat. 8. Csatlakoztassa az LCD-kábeleket az LCD-panelhez. 9. Fejezze be az alkatrészcserét. Lásd: Az alkatrészcsere befejezése oldalszám: 58. A beépített kamera cseréje Figyelem: Mielőtt felnyitja és megpróbálja megjavítani a számítógépet, feltétlenül olvassa el az Útmutató fontos termékinformációk című részt. 1. Távolítsa el a monitorállványt. Lásd: A monitorállvány cseréje oldalszám: Távolítsa el az LCD-panelt. Lásd: Az LCD-panel eltávolítása oldalszám: Húzza ki a beépített kamera kábelét az alaplapból. 4. Cserélje ki a beépített kamerát. 38. ábra Beépített kamera eltávolítása 4. fejezet. Hardverelemek cseréje 27

32 39. ábra A beépített kamera beszerelése 40. ábra A beépített kamerát rögzítő csavarok beszerelése 5. Dugja be a helyére a beépített kamera kábelét az alaplapon. 6. Fejezze be az alkatrészcserét. Lásd: Az alkatrészcsere befejezése oldalszám: 58. Optikai meghajtó cseréje Figyelem: Mielőtt felnyitja és megpróbálja megjavítani a számítógépet, feltétlenül olvassa el az Útmutató fontos termékinformációk című részt. 1. Távolítsa el a monitorállványt. Lásd: A monitorállvány cseréje oldalszám: Távolítsa el az LCD-panelt. Lásd: Az LCD-panel eltávolítása oldalszám: Cserélje ki az optikai meghajtót. 28 Lenovo V530-22ICB AIO Felhasználói és hardverkarbantartási kézikönyv

33 41. ábra Optikai meghajtó eltávolítása 42. ábra Hegyes végű eszköz behelyezése a meghajtón lévő lyukba 43. ábra Az optikai meghajtóhoz tartozó előlap egyik végének kihúzása 4. fejezet. Hardverelemek cseréje 29

34 44. ábra Az optikai meghajtó előlapjának kihúzása 45. ábra Optikai meghajtó keretének kiszerelése 46. ábra Optikai meghajtó keretének felszerelése 30 Lenovo V530-22ICB AIO Felhasználói és hardverkarbantartási kézikönyv

35 47. ábra Az optikai meghajtó előlapján lévő műanyag füleknek az optikai meghajtón található nyílásokhoz való hozzáillesztése 48. ábra Optikai meghajtó előlapjának felszerelése 49. ábra Optikai meghajtó beszerelése 4. Fejezze be az alkatrészcserét. Lásd: Az alkatrészcsere befejezése oldalszám: fejezet. Hardverelemek cseréje 31

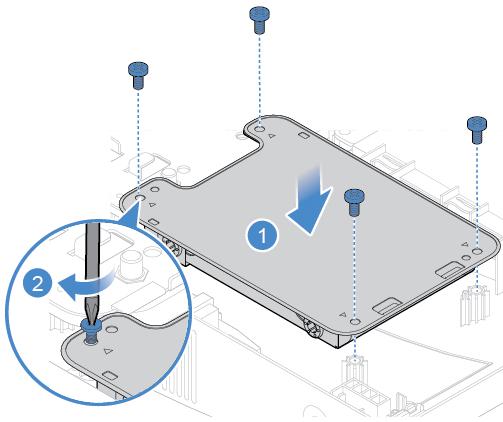

36 Az optikai meghajtó tartójának cseréje Figyelem: Mielőtt felnyitja és megpróbálja megjavítani a számítógépet, feltétlenül olvassa el az Útmutató fontos termékinformációk című részt. 1. Távolítsa el a monitorállványt. Lásd: A monitorállvány cseréje oldalszám: Távolítsa el az LCD-panelt. Lásd: Az LCD-panel eltávolítása oldalszám: Húzza ki az optikai meghajtó kábelét az optikai meghajtó tartójából. 4. Cserélje ki az optikai meghajtó tartóját. 50. ábra Az optikai meghajtó tartójának eltávolítása 51. ábra Az optikai meghajtó tartójának beszerelése 5. Csatlakoztassa az optikai meghajtó kábelét az optikai meghajtó tartójához. 6. Fejezze be az alkatrészcserét. Lásd: Az alkatrészcsere befejezése oldalszám: 58. A tárolómeghajtó cseréje Figyelem: Mielőtt felnyitja és megpróbálja megjavítani a számítógépet, feltétlenül olvassa el az Útmutató fontos termékinformációk című részt. 32 Lenovo V530-22ICB AIO Felhasználói és hardverkarbantartási kézikönyv

37 1. Távolítsa el a monitorállványt. Lásd: A monitorállvány cseréje oldalszám: Távolítsa el az LCD-panelt. Lásd: Az LCD-panel eltávolítása oldalszám: Húzza ki a tárolómeghajtó kábelét az alaplapból. 4. Cserélje ki a tárolómeghajtót. 52. ábra A tárolómeghajtó-keret kiszerelése 53. ábra A tárolómeghajtó-keret borításának eltávolítása 4. fejezet. Hardverelemek cseréje 33

38 54. ábra A tárolómeghajtó eltávolítása 55. ábra A tárolómeghajtó beszerelése 56. ábra A tárolómeghajtó-keret borításának felszerelése 34 Lenovo V530-22ICB AIO Felhasználói és hardverkarbantartási kézikönyv

39 57. ábra A tárolómeghajtó beszerelése 5. Csatlakoztassa a tárolómeghajtó kábelét az alaplaphoz. 6. Fejezze be az alkatrészcserét. Lásd: Az alkatrészcsere befejezése oldalszám: 58. A főkapcsoló lapjának cseréje Figyelem: Mielőtt felnyitja és megpróbálja megjavítani a számítógépet, feltétlenül olvassa el az Útmutató fontos termékinformációk című részt. 1. Távolítsa el a monitorállványt. Lásd: A monitorállvány cseréje oldalszám: Távolítsa el az LCD-panelt. Lásd: Az LCD-panel eltávolítása oldalszám: Távolítsa el a tárolómeghajtót. Lásd: A tárolómeghajtó cseréje oldalszám: Húzza ki a főkapcsoló lapjának kábelét az alaplapból. 5. Cserélje ki a főkapcsoló lapját. 58. ábra A főkapcsoló lapjának kiszerelése 4. fejezet. Hardverelemek cseréje 35

40 59. ábra A főkapcsoló lapjának beszerelése 6. Csatlakoztassa a főkapcsoló lapjának a kábelét az alaplaphoz. 7. Fejezze be az alkatrészcserét. Lásd: Az alkatrészcsere befejezése oldalszám: 58. A belső hangszóró cseréje Figyelem: Mielőtt felnyitja és megpróbálja megjavítani a számítógépet, feltétlenül olvassa el az Útmutató fontos termékinformációk című részt. 1. Távolítsa el a monitorállványt. Lásd: A monitorállvány cseréje oldalszám: Távolítsa el az LCD-panelt. Lásd: Az LCD-panel eltávolítása oldalszám: Húzza le a belső hangszóró kábelét az alaplapról. 4. Cserélje ki a belső hangszórót. 60. ábra Belső hangszóró kiszerelése 36 Lenovo V530-22ICB AIO Felhasználói és hardverkarbantartási kézikönyv

41 61. ábra Belső hangszóró beszerelése 5. Dugja be a helyére a belső hangszóró kábelét az alaplapon. 6. Fejezze be az alkatrészcserét. Lásd: Az alkatrészcsere befejezése oldalszám: 58. Az I/O-lap cseréje Figyelem: Mielőtt felnyitja és megpróbálja megjavítani a számítógépet, feltétlenül olvassa el az Útmutató fontos termékinformációk című részt. 1. Távolítsa el a monitorállványt. Lásd: A monitorállvány cseréje oldalszám: Távolítsa el az LCD-panelt. Lásd: Az LCD-panel eltávolítása oldalszám: Húzza le az I/O-lap kábeleit az alaplapból. 4. Cserélje ki az I/O-lapot. 62. ábra Az I/O-lap keretének eltávolítása 4. fejezet. Hardverelemek cseréje 37

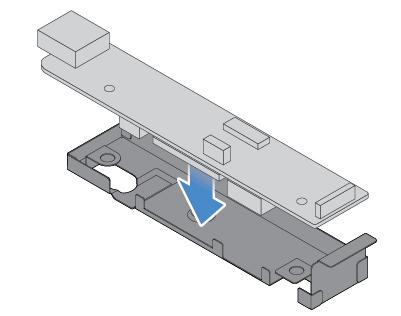

42 63. ábra Az I/O-lap eltávolítása 64. ábra Az I/O-lap beszerelése 65. ábra Az I/O-lap keretének beszerelése 5. Csatlakoztassa az I/O-lap kábeleit az alaplaphoz. 6. Fejezze be az alkatrészcserét. Lásd: Az alkatrészcsere befejezése oldalszám: 58. A rendszerventilátor cseréje Figyelem: Mielőtt felnyitja és megpróbálja megjavítani a számítógépet, feltétlenül olvassa el az Útmutató fontos termékinformációk című részt. 1. Távolítsa el a monitorállványt. Lásd: A monitorállvány cseréje oldalszám: Távolítsa el az LCD-panelt. Lásd: Az LCD-panel eltávolítása oldalszám: Lenovo V530-22ICB AIO Felhasználói és hardverkarbantartási kézikönyv

43 3. Húzza le a rendszerventilátor kábelét az alaplapról. 4. Cserélje ki a rendszerventilátort. 66. ábra Rendszerventilátor kiszerelése 67. ábra A rendszerventilátor beszerelése 5. Csatlakoztassa a rendszerventilátor kábelét az alaplaphoz. 6. Fejezze be az alkatrészcserét. Lásd: Az alkatrészcsere befejezése oldalszám: 58. A hűtőborda cseréje Figyelem: Mielőtt felnyitja és megpróbálja megjavítani a számítógépet, feltétlenül olvassa el az Útmutató fontos termékinformációk című részt. 1. Távolítsa el a monitorállványt. Lásd: A monitorállvány cseréje oldalszám: Távolítsa el az LCD-panelt. Lásd: Az LCD-panel eltávolítása oldalszám: A hűtőborda cseréjében a számítógépmodelltől függően a következő információk segíthetnek. 1. típus 4. fejezet. Hardverelemek cseréje 39

44 68. ábra Hűtőborda eltávolítása 69. ábra A hűtőborda beszerelése 2. típus 40 Lenovo V530-22ICB AIO Felhasználói és hardverkarbantartási kézikönyv

45 70. ábra Hűtőborda eltávolítása 71. ábra A hűtőborda beszerelése 4. Fejezze be az alkatrészcserét. Lásd: Az alkatrészcsere befejezése oldalszám: 58. A memóriamodul cseréje Figyelem: Mielőtt felnyitja és megpróbálja megjavítani a számítógépet, feltétlenül olvassa el az Útmutató fontos termékinformációk című részt. Ha a számítógép egy memóriamodul használatát támogatja, a modult a DIMM 1-foglalatba helyezze. Ha a számítógéphez két memóriamodul használható, az első memóriamodult a DIMM 1- memóriahelyre, a másodikat pedig a DIMM 2-foglalatba szerelje be. 1. Távolítsa el a monitorállványt. Lásd: A monitorállvány cseréje oldalszám: Távolítsa el az LCD-panelt. Lásd: Az LCD-panel eltávolítása oldalszám: Cserélje ki a memóriamodult. 4. fejezet. Hardverelemek cseréje 41

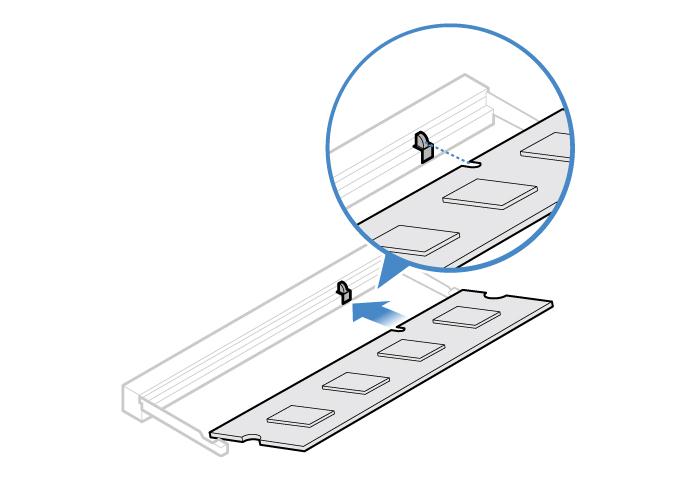

46 72. ábra A memóriamodul rögzítőjének kinyitása 73. ábra Memóriamodul kiszerelése 74. ábra Memóriamodul beszerelése 75. ábra A memóriamodul rögzítőjének lezárása 4. Fejezze be az alkatrészcserét. Lásd: Az alkatrészcsere befejezése oldalszám: Lenovo V530-22ICB AIO Felhasználói és hardverkarbantartási kézikönyv

47 Az M.2 szilárdtestalapú meghajtó cseréje Figyelem: Mielőtt felnyitja és megpróbálja megjavítani a számítógépet, feltétlenül olvassa el az Útmutató fontos termékinformációk című részt. 1. Távolítsa el a monitorállványt. Lásd: A monitorállvány cseréje oldalszám: Távolítsa el az LCD-panelt. Lásd: Az LCD-panel eltávolítása oldalszám: Az M.2 szilárdtestalapú meghajtó cseréjében a számítógépmodelltől függően a következő információk segíthetnek. 1. típus 76. ábra A szalag lehúzása az M.2 szilárdtestalapú meghajtóról 77. ábra A csavar eltávolítása 4. fejezet. Hardverelemek cseréje 43

48 78. ábra Az M.2 szilárdtestalapú meghajtó eltávolítása 79. ábra Az M.2 szilárdtestalapú meghajtó telepítése 80. ábra A csavar behajtása 44 Lenovo V530-22ICB AIO Felhasználói és hardverkarbantartási kézikönyv

49 81. ábra A szalag felragasztása az új M.2 szilárdtestalapú meghajtóra 2. típus 82. ábra A szalag lehúzása az M.2 szilárdtestalapú meghajtóról 83. ábra A csavar eltávolítása 4. fejezet. Hardverelemek cseréje 45

50 84. ábra Az M.2 szilárdtestalapú meghajtó eltávolítása 85. ábra Az M.2 szilárdtestalapú meghajtó telepítése 86. ábra A csavar behajtása 87. ábra A szalag felragasztása az új M.2 szilárdtestalapú meghajtóra 4. Fejezze be az alkatrészcserét. Lásd: Az alkatrészcsere befejezése oldalszám: Lenovo V530-22ICB AIO Felhasználói és hardverkarbantartási kézikönyv

51 A mikroprocesszor cseréje Figyelem: Mielőtt felnyitja és megpróbálja megjavítani a számítógépet, feltétlenül olvassa el az Útmutató fontos termékinformációk című részt. Vigyázat! A hűtőborda forró lehet. A számítógép borításának felnyitása előtt kapcsolja ki a számítógépet, és várjon pár percet, hogy lehűljön a gép. 1. Távolítsa el a monitorállványt. Lásd: A monitorállvány cseréje oldalszám: Távolítsa el az LCD-panelt. Lásd: Az LCD-panel eltávolítása oldalszám: Távolítsa el a hűtőbordát. Lásd: A hűtőborda cseréje oldalszám: Cserélje ki a mikroprocesszort. A saját gépében található mikroprocesszor és annak foglalata eltérhet az itt látható változattól. Csak a mikroprocesszor oldalait érintse! Ne érintse meg az alul található aranyozott érintkezőket! Ne tegyen semmit a mikroprocesszor foglalatára, amíg az szabadon van. A foglalat érintkezőit tisztán kell tartani. 88. ábra A mikroprocesszor-foglalat rögzítőjének kinyitása 4. fejezet. Hardverelemek cseréje 47

52 89. ábra A mikroprocesszor foglalatának felfelé döntése 90. ábra A mikroprocesszor kiszerelése 48 Lenovo V530-22ICB AIO Felhasználói és hardverkarbantartási kézikönyv

53 91. ábra Mikroprocesszor beszerelése 4. fejezet. Hardverelemek cseréje 49

54 92. ábra A mikroprocesszor foglalatának lefelé döntése 93. ábra A mikroprocesszor-foglalat rögzítőjének lezárása 5. Fejezze be az alkatrészcserét. Lásd: Az alkatrészcsere befejezése oldalszám: 58. A Wi-Fi-kártya cseréje Figyelem: Mielőtt felnyitja és megpróbálja megjavítani a számítógépet, feltétlenül olvassa el az Útmutató fontos termékinformációk című részt. 1. Távolítsa el a monitorállványt. Lásd: A monitorállvány cseréje oldalszám: Lenovo V530-22ICB AIO Felhasználói és hardverkarbantartási kézikönyv

55 2. Távolítsa el az LCD-panelt. Lásd: Az LCD-panel eltávolítása oldalszám: Cserélje ki a Wi-Fi-kártyát. 94. ábra A Wi-Fi-kártya borításának eltávolítása 95. ábra A Wi-Fi-antennák leválasztása 96. ábra WIFI-kártya kiszerelése 97. ábra A WIFI kártya beszerelése 4. fejezet. Hardverelemek cseréje 51

56 98. ábra A Wi-Fi-antennák csatlakoztatása 99. ábra A Wi-Fi-kártya borításának felszerelése 4. Fejezze be az alkatrészcserét. Lásd: Az alkatrészcsere befejezése oldalszám: 58. A Wi-Fi-antennák cseréje Figyelem: Mielőtt felnyitja és megpróbálja megjavítani a számítógépet, feltétlenül olvassa el az Útmutató fontos termékinformációk című részt. 1. Távolítsa el a monitorállványt. Lásd: A monitorállvány cseréje oldalszám: Távolítsa el az LCD-panelt. Lásd: Az LCD-panel eltávolítása oldalszám: Távolítsa el a belső hangszórókat. Lásd: A belső hangszóró cseréje oldalszám: Távolítsa el az I/O-lapot. Lásd: Az I/O-lap cseréje oldalszám: Cserélje ki a Wi-Fi-antennákat. 52 Lenovo V530-22ICB AIO Felhasználói és hardverkarbantartási kézikönyv

57 100. ábra A Wi-Fi-antennák eltávolítása 101. ábra A Wi-Fi-antennák beszerelése 6. Fejezze be az alkatrészcserét. Lásd: Az alkatrészcsere befejezése oldalszám: 58. Az alaplap cseréje Figyelem: Mielőtt felnyitja és megpróbálja megjavítani a számítógépet, feltétlenül olvassa el az Útmutató fontos termékinformációk című részt. 1. Távolítsa el a monitorállványt. Lásd: A monitorállvány cseréje oldalszám: Távolítsa el az LCD-panelt. Lásd: Az LCD-panel eltávolítása oldalszám: Távolítsa el a hűtőbordát. Lásd: A hűtőborda cseréje oldalszám: Távolítsa el a mikroprocesszort. Lásd: A mikroprocesszor cseréje oldalszám: Távolítsa el a memóriamodult. Lásd: A memóriamodul cseréje oldalszám: Távolítsa el a Wi-Fi-kártyát. Lásd: A Wi-Fi-kártya cseréje oldalszám: Távolítsa el az M.2 szilárdtestalapú meghajtót. Lásd: Az M.2 szilárdtestalapú meghajtó cseréje oldalszám: Jegyezze meg a kábel vezetési útját és kapcsolódási helyét, és húzzon ki minden kábelt az alaplapból. Lásd: Alaplap oldalszám: Az alaplap eltávolításához csavarja ki az alaplapot rögzítő csavarokat. Megjegyzés: Az alaplapot óvatosan, az oldalainál fogja meg. 4. fejezet. Hardverelemek cseréje 53

58 102. ábra Az alaplapot rögzítő csavarok eltávolítása 10. Szerelje be az új alaplapot rögzítő csavarokat. 11. Vezesse el a megfelelő módon hibás alaplapból kihúzott kábeleket, majd csatlakoztassa őket az új alaplaphoz. Lásd: Alaplap oldalszám: Fejezze be az alkatrészcserét. Lásd: Az alkatrészcsere befejezése oldalszám: 58. A korongelem cseréje Figyelem: Mielőtt felnyitja és megpróbálja megjavítani a számítógépet, feltétlenül olvassa el az Útmutató fontos termékinformációk című részt. A számítógép olyan speciális memóriával rendelkezik, amely tárolja a dátumot, az időt és a beépített alkatrészek (például a párhuzamos csatlakozókiosztás) beállításait (a konfigurációkat). Az információk megőrzését a számítógép kikapcsolása után korongelem biztosítja. Normális esetben a korongelem semmiféle töltést vagy karbantartást sem igényel az élettartama alatt, azonban nem tart örökké. Ha a korongelem meghibásodik, akkor a dátum, idő és a konfigurációs információk (a jelszavakat is beleértve) elvesznek. Ezt a számítógép bekapcsolásakor megjelenő hibaüzenet fogja jelezni. 1. Távolítsa el a monitorállványt. Lásd: A monitorállvány cseréje oldalszám: Távolítsa el az LCD-panelt. Lásd: Az LCD-panel eltávolítása oldalszám: Távolítsa el a hűtőbordát. Lásd: A hűtőborda cseréje oldalszám: Távolítsa el a mikroprocesszort. Lásd: A mikroprocesszor cseréje oldalszám: Távolítsa el a memóriamodult. Lásd: A memóriamodul cseréje oldalszám: Távolítsa el a Wi-Fi-kártyát. Lásd: A Wi-Fi-kártya cseréje oldalszám: Távolítsa el az M.2 szilárdtestalapú meghajtót. Lásd: Az M.2 szilárdtestalapú meghajtó cseréje oldalszám: Távolítsa el az alaplapot. Lásd: Az alaplap cseréje oldalszám: Cserélje ki a korongelemet. 54 Lenovo V530-22ICB AIO Felhasználói és hardverkarbantartási kézikönyv

59 103. ábra A fémfül megnyomása 104. ábra A korongelem eltávolítása 4. fejezet. Hardverelemek cseréje 55

60 105. ábra A korongelem behelyezése 106. ábra A korongelem lefelé nyomása 10. Fejezze be az alkatrészcserét. Lásd: Az alkatrészcsere befejezése oldalszám: 58. A korongelem leselejtezéséről a Biztonsági és jótállási kézikönyv Lítium korongelemmel kapcsolatos megjegyzés című témakörében olvashat. Az alaplap keretének cseréje Figyelem: Mielőtt felnyitja és megpróbálja megjavítani a számítógépet, feltétlenül olvassa el az Útmutató fontos termékinformációk című részt. 1. Távolítsa el a monitorállványt. Lásd: A monitorállvány cseréje oldalszám: Távolítsa el az LCD-panelt. Lásd: Az LCD-panel eltávolítása oldalszám: Távolítsa el a hűtőbordát. Lásd: A hűtőborda cseréje oldalszám: Távolítsa el a mikroprocesszort. Lásd: A mikroprocesszor cseréje oldalszám: Távolítsa el a memóriamodult. Lásd: A memóriamodul cseréje oldalszám: Lenovo V530-22ICB AIO Felhasználói és hardverkarbantartási kézikönyv

61 6. Távolítsa el a Wi-Fi-kártyát. Lásd: A Wi-Fi-kártya cseréje oldalszám: Távolítsa el az M.2 szilárdtestalapú meghajtót. Lásd: Az M.2 szilárdtestalapú meghajtó cseréje oldalszám: Távolítsa el az alaplapot. Lásd: Az alaplap cseréje oldalszám: Cserélje ki az alaplap keretét ábra Az alaplap keretének eltávolítása 108. ábra Az alaplap keretének beszerelése 10. Fejezze be az alkatrészcserét. Lásd: Az alkatrészcsere befejezése oldalszám: 58. A VESA-szerelőkeret cseréje Figyelem: Mielőtt felnyitja és megpróbálja megjavítani a számítógépet, feltétlenül olvassa el az Útmutató fontos termékinformációk című részt. 1. Távolítsa el a monitorállványt. Lásd: A monitorállvány cseréje oldalszám: Távolítsa el az LCD-panelt. Lásd: Az LCD-panel eltávolítása oldalszám: Szerelje ki a rendszerventilátort. Lásd: A rendszerventilátor cseréje oldalszám: Távolítsa el a hűtőbordát. Lásd: A hűtőborda cseréje oldalszám: Távolítsa el a mikroprocesszort. Lásd: A mikroprocesszor cseréje oldalszám: fejezet. Hardverelemek cseréje 57

62 6. Távolítsa el a memóriamodult. Lásd: A memóriamodul cseréje oldalszám: Távolítsa el a Wi-Fi-kártyát. Lásd: A Wi-Fi-kártya cseréje oldalszám: Távolítsa el az M.2 szilárdtestalapú meghajtót. Lásd: Az M.2 szilárdtestalapú meghajtó cseréje oldalszám: Távolítsa el az alaplapot. Lásd: Az alaplap cseréje oldalszám: Távolítsa el az alaplap keretét. Lásd: Az alaplap keretének cseréje oldalszám: Cserélje ki a VESA-szerelőkeretet ábra VESA szerelőkeret eltávolítása 110. ábra A VESA szerelőkeret felszerelése 12. Fejezze be az alkatrészcserét. Lásd: Az alkatrészcsere befejezése oldalszám: 58. Az alkatrészcsere befejezése Miután befejezte az összes alkatrész beszerelését vagy cseréjét, tegye vissza a számítógép borítását, és dugja vissza a kábeleket. 58 Lenovo V530-22ICB AIO Felhasználói és hardverkarbantartási kézikönyv

63 A számítógép borításának visszahelyezéséhez és a kábelek újracsatlakoztatásához hajtsa végre a következő lépéseket: 1. Győződjön meg arról, hogy az összes alkatrészt megfelelően beszerelte, és sem szerszám, sem kiesett csavar nem maradt a számítógép belsejében. 2. A számítógép borításának visszahelyezése előtt győződjön meg arról, hogy a kábelek elvezetése megfelelő. A kábeleket tartsa távol a pántoktól és a számítógépház oldalától, hogy ne zavarják Önt, miközben visszaszereli a számítógép borítását. 3. Szerelje vissza az LCD-panelt ábra Az LCD-kábelek csatlakoztatása az alaplaphoz 112. ábra Számítógép borításának visszahelyezése 4. fejezet. Hardverelemek cseréje 59

64 113. ábra A csavarok behajtása és megszorítása 4. Szerelje fel a számítógépállványt. 5. Állítsa fel a számítógépet. 6. Ha van valamilyen lezáró eszköz, akkor zárja le vele a számítógépet. 7. Csatlakoztassa újra a külső kábeleket és tápkábeleket a számítógép megfelelő csatlakozóihoz. 60 Lenovo V530-22ICB AIO Felhasználói és hardverkarbantartási kézikönyv

65 A. függelék Megjegyzések Előfordulhat, hogy a Lenovo nem tudja minden országban biztosítani az ebben a dokumentumban szereplő összes terméket, funkciót vagy lehetőséget. Az adott országokban rendelkezésre álló termékekről és szolgáltatásokról a helyi Lenovo képviseletek szolgálnak felvilágosítással. A Lenovo termékekre, programokra vagy szolgáltatásokra vonatkozó hivatkozások sem állítani, sem sugallni nem kívánják, hogy az adott helyzetben csak a Lenovo termékeit, programjait vagy szolgáltatásait lehet alkalmazni. Minden olyan működésében azonos termék, program vagy szolgáltatás alkalmazható, amely nem sérti a Lenovo szellemi tulajdonjogát. Minden ilyen termék, program és szolgáltatás működésének megítélése és ellenőrzése természetesen a felhasználó felelőssége. A dokumentum tartalmával kapcsolatban a Lenovo vállalatnak bejegyzett vagy bejegyzés alatt álló szabadalmai lehetnek. E dokumentum megszerzése nem jelenti egyúttal a szabadalmakra vonatkozó jogosultságok birtoklását is. Írásos licenckérelmeket a következő címre küldhet: Lenovo (United States), Inc Think Place - Building One Morrisville, NC U.S.A. Attention: Lenovo Director of Licensing A LENOVO EZT A KIADVÁNYT AZ ADOTT FORMÁBAN ADJA KÖZRE, ÉS SEMMIFÉLE KÖZVETETT VAGY KÖZVETLEN JÓTÁLLÁST NEM VÁLLAL TÖBBEK KÖZÖTT, DE NEM KIZÁRÓLAG, ADOTT CÉLRA TÖRTÉNŐ ALKALMASSÁGGAL, ELADHATÓSÁGGAL KAPCSOLATBAN. Egyes joghatóságok nem engedik meg a közvetett vagy közvetlen garanciavállalás visszautasítását bizonyos tranzakciókra, így a fenti állítás nem feltétlenül vonatkozik Önre. A jelen kiadványban előfordulhatnak technikai pontatlanságok vagy nyomdahibák. Az itt található információk bizonyos időnként módosulnak, a változásokat a dokumentum új kiadásai tartalmazzák. A Lenovo előzetes értesítés nélkül javításokat és/vagy módosításokat eszközölhet az itt szereplő termékeken vagy programokon. Az e dokumentumban leírt termékek nem implantációk vagy olyan életmentő berendezések számára készültek, amelyeknél a hibás működés személyi sérüléshez vagy halálhoz vezethet. Az ebben a dokumentumban szereplő információk nem vonatkoznak a Lenovo termékek leírásaira vagy jótállási feltételeire, és nem módosítják azokat. Az ebben a dokumentumban szereplő adatok közül semmi sem tekinthető licencszerződésként vagy jótállásként a Lenovo vagy egy harmadik fél szellemi tulajdonával kapcsolatban. Az ebben a dokumentumban szereplő információk egyike sem egy adott környezetből származik, ezért csak illusztrációnak tekinthetők. Az egyéb működési környezetben tapasztalt eredmények eltérőek lehetnek. A Lenovo belátása szerint bármilyen formában felhasználhatja és továbbadhatja a felhasználóktól származó adatokat anélkül, hogy a felhasználó felé ebből bármilyen kötelezettsége származna. Bármilyen, e kiadványban szereplő, nem Lenovo weboldalra történő hivatkozás kizárólag kényelmi szempontból szerepel, és az adott webhelyek semmiféle támogatását nem célozza. Az ilyen webhelyeken található anyagok nem képezik az adott Lenovo termék dokumentációjának részét, így ezek használata csak saját felelősségre történhet. A dokumentumban található teljesítményadatok ellenőrzött környezetben kerültek meghatározásra. Ennek következtében a más működési körülmények között kapott adatok jelentősen különbözhetnek a dokumentumban megadottaktól. Egyes mérések fejlesztői szintű rendszereken kerültek végrehajtásra, így nincs garancia arra, hogy ezek a mérések azonosak az általánosan hozzáférhető rendszerek A. függelék. Megjegyzések 61

66 esetében is. Továbbá bizonyos mérések következtetés útján kerültek becslésre. A tényleges értékek eltérhetnek. A dokumentum felhasználóinak ellenőrizniük kell az adatok alkalmazhatóságát az adott környezetben. 62 Lenovo V530-22ICB AIO Felhasználói és hardverkarbantartási kézikönyv

67 B. függelék Védjegyek Az alábbi kifejezések a Lenovo védjegyei az Egyesült Államokban és/vagy más országokban: Lenovo A Lenovo logó A VESA a Video Electronics Standards Association védjegye. A HDMI és HDMI High-Definition Multimedia Interface kifejezések a HDMI Licensing LLC védjegyei az Egyesült Államokban és más országokban. Más cégek, termékek és szolgáltatások nevei mások védjegyei vagy szolgáltatás védjegyei lehetnek. B. függelék. Védjegyek 63
