Robert Bosch GmbH Geschäftsbereich Elektrowerkzeuge D Leinfelden-Echterdingen Germany S07 (2008.

Átírás

1 GPL 5 Robert Bosch GmbH Geschäftsbereich Elektrowerkzeuge D Leinfelden-Echterdingen Germany GPL S07 (2008.0) T / 239 XXX de en fr es pt it nl da sv no fi el tr Originalbetriebsanleitung Original instructions Notice originale Manual original Manual original Istruzioni originali Oorspronkelijke gebruiksaanwijzing Original brugsanvisning Bruksanvisning i original Original driftsinstruks Alkuperäiset ohjeet Πρωτότυπο οδηγιών χρήσης Orijinal işletme talimat pl cs sk hu ru uk ro bg sr sl hr et Instrukcją oryginalną Původní návod k používání Pôvodný návod na použitie Eredeti használati utasítás Оригинальное руководство по эксплуатации Оригінальна інструкція з експлуатації Instrucţiuni originale Оригинална инструкция Originalno uputstvo za rad Izvirna navodila Originalne upute za rad Algupärane kasutusjuhend lv Instrukcijas oriģinālvalodā lt Originali instrukcija cn 正本使用说明书 tw 正本使用說明書 ko 사용설명서원본 th หน งส อค ม อการใช งานฉบ บต นแบบ id Petunjuk-Petunjuk untuk Penggunaan Orisinal vi BΩng hõëng dÿn nguy n bωn ar fa

2 3 32 mm mm 20 mm GPL 5 32 mm 70 mm GPL GPL BS S07 (2.0.08) Bosch Power Tools

3 Magyar hu Biztonsági előírások Pontlézer A mérőműszerrel végzett munkák veszélymentes és biztonságos végrehajtásához minden előírást gondosan végig kell olvasni. Sohase tegye felismerhetetlenné a mérőműszeren elhelyezett figyelmeztető táblákat. KÉRJÜK GONDOSAN ŐRIZZE MEG EZEKET AZ ELŐÍRÁSOKAT. Vigyázat ha az itt leírtaktól eltérő kezelő vagy beállító berendezéseket használ, vagy más eljárásokat alkalmaz, ez veszélyes sugárterheléshez vezethet. A mérőműszer egy angol nyelvű figyelmeztető táblával kerül szállításra (a képes oldalon a mérőműszer rajzán a 5 számmal van jelölve). IEC : < mw, 635 nm Ne használja a lézerpontkereső szemüveget napszemüvegként vagy a közlekedésben egyszerű szemüvegként. A lézerpontkereső szemüveg nem nyújt teljes védelmet az ultraibolya sugárzással szemben és csökkenti a színfelismerési képességet. A mérőműszert csak szakképzett személyzet csak eredeti pótalkatrészek felhasználásával javíthatja. Ez biztosítja, hogy a mérőműszer biztonságos műszer maradjon. Ne hagyja, hogy gyerekek a lézersugárral felszerelt mérőműszert felügyelet nélkül használják. Ezzel akaratlanul elvakíthat más személyeket. Tartó Ne vigye a 8 tartót pacemakerek közelébe. A 2 mágnesek egy mágneses mezőt hoznak létre, amely hatással lehet a pacemakerek működésére. Tartsa távol a 8 tartót a mágneses adathordozóktól és mágneses mezőkre érzékeny készülékektől. A 2 mágnesek hatása visszafordíthatalan adatveszteségekhez vezethet. Ragassza át az angol nyelvű figyelmeztető táblát az első üzembe helyezés előtt a készülékkel szállított megfelelő nyelvű öntapadó címkével. Ne irányítsa a lézersugarat más személyekre vagy állatokra és saját maga se nézzen bele a lézersugárba. Ez a mérőműszer az IEC szabványban megadottaknak megfelelő 2. lézerosztályú lézersugárzást bocsát ki. Ezzel el lehet vakítani más személyeket. Ne használja a lézerpontkereső szemüveget védőszemüvegként. A lézerpontkereső szemüveg a lézersugár felismerésének megkönnyítésére szolgál, de nem nyújt védelmet a lézersugárral szemben. A működés leírása Kérjük hajtsa ki a Kezelési Utasításnak a mérőműszer képét tartalmazó kihajtható lapját, miközben a Kezelési Utasítást olvassa. Rendeltetésszerű használat A mérőműszer vízszintes és függőleges vonalak és iránypontok meghatározására és ellenőrzésére szolgál. Bosch Power Tools S07 (2.0.08)

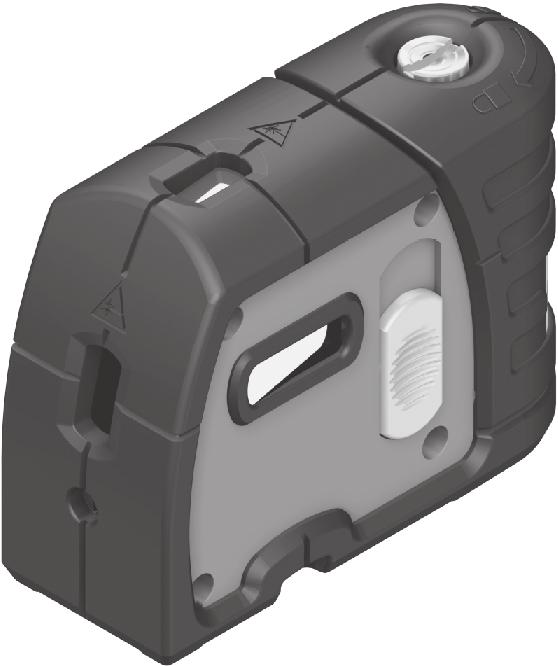

4 2 Magyar Műszaki adatok Pontlézer GPL 5 Cikkszám 3 60 K Munkaterület 30 m Szintezési pontosság ±0,3 mm/m Jellemző önszintezési tartomány a következő tengely mentén hosszirányú tengely keresztirányú tengely Jellemző szintezési idő Az ábrázolásra kerülő komponensek ±5 ±3 <4 s Üzemi hőmérséklet 0 C C Tárolási hőmérséklet 20 C C A levegő megengedett legmagasabb nedvességtartalma 90 % Lézerosztály 2 Lézertípus 635 nm, < mw Műszerállványcsatlakozó /4" Elemek 3x,5VLR6(AA) Üzemidő kb. 24 óra Súly az EPTA-Procedure 0/2003 (2003/0 EPTA-eljárás) szerint 0,25 kg Méretek 04 x 80 x 40 mm Védettségi osztály IP 5X Kérem ügyeljen a mérőműszer helyes cikkszámára, egyes mérőműszereknek több különböző kereskedelmi megnevezése is lehet. Az ön mérőműszere a típustáblán található 7 gyártási számmal egyértelműen azonosítható. Az ábrázolásra kerülő alkatrészek számozása a mérőműszernek az ábrákat tartalmazó oldalon található ábráira vonatkozik. Lézersugárzás kilépési nyilás 2 Az elemtartó fiók fedelének reteszelése 3 Az elemtartó fedele 4 Be-/kikapcsoló 5 Lézer figyelmeztető tábla 6 /4"-os műszerállványcsatlakozó 7 Gyártási szám 8 Tartó 9 A tartó rögzítőcsavarja 0 A tartó csavarfuratai Hevedervezetés 2 Mágnesek 3 /4" műszerállvány csatlakozó a tartón 4 5/8" műszerállvány csatlakozó a tartón 5 Mérőlap lábbal* 6 Védőtáska 7 Lézerpont kereső szemüveg* 8 Tartóállvány* *A képeken látható vagy a szövegben leírt tartozékok részben nem tartoznak a standard szállítmányhoz. Tartozékprogramunkban valamennyi tartozék megtalálható. Összeszerelés Elemek behelyezése/kicserélése A mérőműszer üzemeltetéséhez alkáli-mangánelemeket használatát javasoljuk. A 3 elemfiókfedél kinyitásához forgassa el a 2 reteszelést az óramutató járásával egyező irányban a helyzetbe és húzza le az elemfiókfedelet. Tegye be a készülékkel szállított elemeket. Ügyeljen az elemfiók belső oldalán ábrázolt helyes polarítás betartására. Tegye fel az elemfiókfedelet alul a házra, majd felül nyomja be. Forgassa el a 2 reteszelést az óramutató járásával ellenkező irányba a helyzetbe, hogy ezzel reteszelje az elemfiókfedelet. Ha a lézersugarak üzem közben lassú ütemben villognak, az elemek már gyengék. A mérőműszert az első villogás után még kb. 8 órát lehet üzemeltetni. Mindig valamennyi elemet egyszerre cserélje ki. Csak egyazon gyártó cégtől származó és azanos kapacitású elemeket használjon. Vegye ki az elemeket a mérőműszerből, ha azt hosszabb ideig nem használja. Az elemek egy hosszabb tárolás során korrodálhatnak, vagy magától kimerülhetnek S07 (2.0.08) Bosch Power Tools

5 Magyar 3 Üzemeltetés Üzembevétel Óvja meg a mérőműszert a nedvességtől és a közvetlen napsugárzás behatásától. Ne tegye ki a mérőműszert extrém hőmérsékleteknek vagy hőmérsékletingadozásoknak. Például ne hagyja hosszabb ideig a mérőműszert egy autóban. Nagyobb hőmérsékletingadozások után hagyja a mérőműszert temperálódni, mielőtt azt ismét üzembe venné. Extrém hőmérsékletek vagy hőmérséklet ingadozások befolyásolhatják a mérőműszer mérési pontosságát. Ügyeljen arra, hogy a mérőműszer ne eshessen le és ne legyen kitéve erősebb lökéseknek vagy ütéseknek. Ha a mérőműszert erős külső hatás érte, a munka folytatása előtt ellenőrizze annak pontosságát (lásd Szintezési pontosság ). Mindig kapcsolja ki a mérőműszert, ha azt szállítja. A kikapcsoláskor az inga egység reteszelésre kerül, mivel azt másképp az erős mozgás megrongálhatja. Be- és kikapcsolás A mérőműszer bekapcsolásához tolja el a 4 be-/kikapcsolót felfelé, amíg a kapcsolón meg nem jelenik a I kijelzés. A mérőműszer a bekapcsolása után azonnal megkezdi a lézersugár kibocsátását a kilépő nyílásokból. Sohase irányítsa a lézersugarat személyekre vagy állatokra, és sohase nézzen bele közvetlenül, még nagyobb távolságból sem a lézersugárba. A mérőműszer kikapcsolásához tolja el a 4 be-/kikapcsolót lefelé, amíg a kapcsolón meg nem jelenik a 0 kijelzés. Az ingás egység kikapcsoláskor reteszelésre kerül. A kikapcsolási automatika beállítása A mérőműszer 20 perc üzemidő elteltével automatikusan kikapcsol. Ezt a kikapcsolási automatikát 20 percről át lehet állítani 8 órára. Ehhez kapcsolja be a mérőműszert, majd azonnal ismét kapcsolja ki, és ezután 4 másodpercen belül kapcsolja ismét be. A változás visszaigazolására a második bekapcsolás után valamennyi lézersugár 2 másodpercen át gyorsan villog. Sohase hagyja a bekapcsolt mérőműszert felügyelet nélkül és használat után mindig kapcsolja ki a mérőműszert. A lézersugár más személyeket elvakíthat. A mérőműszer bekapcsolása után a kikapcsolási automatika ismét 20 percre van beállítva. Munkavégzés a szintezési automatikával Tegye a mérőműszert egy vízszintes, szilárd alapra, rögzítse a 8 tartóra vagy egy 8 háromlábú műszerállványra. A szintezési automatika a bekapcsolás után az egyenetlenségeket egy ±5 önszintezési tartományon belül (hossztengely), illetve egy ±3 önszintezési tartományon belül (keresztirányú tengely) automatikusan kiegyenlíti. A szintezés befejeződött, mihelyt a lézerpontok mozdulatlanul maradnak. Ha az automatikus szintezést nem lehet végrehajtani, például mert a mérőműszer alapfelülete több mint 5 -kal, illetve 3 -kal eltér a vízszintestől, a lézersugarak gyors ütemben villognak. Ebben az esetben állítsa fel vízszintesen a mérőműszert, és várja meg az önszintezés végrehajtását. Mihelyt a mérőműszer a ±5, illetve ±3 önszintezési tartományon belülre kerül, a lézersugarak ismét folyamatosan világítani kezdenek. Ha a berendezés helyzete üzem közben megváltozik, vagy azt rázkódások érik, a mérőműszer ismét automatikusan végrehajt egy önszintezést. A megismételt önszintezés után ellenőrizze a lézersugaraknak a referenciapontokhoz viszonyított helyzetét, hogy elkerülje a mérőműszer eltolódása következtében fellépő hibás méréseket. Bosch Power Tools S07 (2.0.08)

6 4 Magyar Szintezési pontosság A pontosságot befolyásoló hatások A pontosságra a környezeti hőmérséklet van a legnagyobb hatással. A lézersugarat különösen a talajtól felfelé, függőleges irányban fennálló hőmérsékletkülönbségek tudják eltéríteni. Mivel a levegő hőmérséklettől függő rétegeződése a talaj közelében a legnagyobb, a mérőműszert lehetőleg egy a kereskedelemben kapható háromlábú műszerállványra szerelje fel és állítsa fel a munkaterület közepén. A külső hatásokon kívül a berendezésen belüli hatások is okozhatnak a méréseknél eltéréseket (mint például a műszer leesése vagy erős ütések). Ezért a mérőműszer pontosságát minden munkakezdés előtt ellenőrizni kell. Ha az eltérés legalább egy ellenőrzési folyamatnál meghaladja a legnagyobb megengedett eltérést, javíttassa meg egy Bosch-vevőszolgálattal a mérőműszert. Ha a kereszt- és hosszirányú tengely vízszintes lézersugarainak a szintezési pontossága a legnagyobb megadott eltérésen belül van, akkor ezzel a függőleges sugarak (a függőleges tengely) szintezési pontossága is ellenőrzésre került. A keresztirányú tengely vízszintes szintezési pontosságának ellenőrzése Az ellenőrzéshez egy fal előtti, szilárd talajú, 20 m-es szabad mérési szakaszra van szükség. Szerelje fel a mérőműszert a faltól 20 m távolságban közelében a tartóra, illetve egy háromlábú műszerállványra, vagy helyezze egy szilárd, sík alapra. Kapcsolja be a mérőműszert. 20 m Irányítsa a két oldalsó lézersugarak egyikét, amelyek a mérőműszer keresztirányú tengelyével párhuzamos helyzetben vannak, a falra. Várja meg, amíg a mérőműszer végrehajtja az automatikus szintezést. Jelölje meg a falon a lézerpont közepét (I pont). d 80 Fordítsa el a mérőműszert kb. 80 -kal, anélkül hogy megváltoztatná a magasságát. Várja meg, amíg befejeződik az automatikus szintezés, és jelölje fel a másik oldalsó lézersugár pontjának közepét a falra (III pont). Ügyeljen arra, hogy a II pont lehetőleg függőlegesen az I pont alatt, illetve felett legyen. A falon bejelölt két pont (I és III) közötti d különbség megadja a mérőműszernek a keresztirányú tengely menténi magassági eltérését. Egy 2 x 20 m = 40 m mérési szakaszon az eltérés legnagyobb megengedett értéke: 40 m x ±0,3 mm/m = ±2 mm. A d különbségnek így az I és II pont között legfeljebb a 2 mm értéket szabad elérnie. A hosszirányú tengely vízszintes szintezési pontosságának ellenőrzése Az ellenőrzéshez egy A és B fal közötti szilárd talajú, 20 m-es szabad mérési szakaszra van szükség. Szerelje fel a mérőműszert az A fal közelében egy tartóra, illetve egy háromlábú műszerállványra, vagy helyezze egy szilárd, sík alapra. Kapcsolja be a mérőműszert S07 (2.0.08) Bosch Power Tools

7 Magyar 5 A B helyezett lapokkal), hogy a lézersugár pontjának közepe pontosan a B falon előzőleg bejelölt II pontra essen. A 80 B Irányítsa azt a vízszintes lézersugarat, amely a mérőműszer hosszirányú tengelyével párhuzamos helyzetben van, a közelebbi A falra, majd várja meg, amíg a mérőműszer végrehajtja az önszintezést. Jelölje meg a falon a lézerpont közepét (I pont). A Forgassa el a mérőműszert 80 -kal, várja meg, amíg befejeződik az automatikus szintezés, és jelölje fel a lézersugár pontjának közepét a szembenfekvő B falon (II pont). Úgy helyeze el a mérőműszert anélkül, hogy azt elfordítaná hogy minél közelebb legyen a B falhoz, kapcsolja be a mérőműszert és várja meg az automatikus szintezés befejeződését. A m Állítsa be úgy a mérőműszer magasságát (a háromlábú műszerállvány segítségével vagy szükség esetén a berendezés alá B B d Fordítsa el a mérőműszert 80 -kal, anélkül hogy megváltoztatná a magasságát. Várja meg, amíg befejeződik az automatikus szintezés, és jelölje fel a lézersugár pontjának közepét az A falon (III pont). Ügyeljen arra, hogy a III pont lehetőleg függőelegesen az I pont alatt, illetve felett legyen. A falon bejelölt két pont (I és III) közötti d különbség megadja a mérőműszernek a hosszirányú tengely menténi magassági eltérését. Egy 2 x 20 m = 40 m mérési szakaszon az eltérés legnagyobb megengedett értéke: 40 m x ±0,3 mm/m = ±2 mm. A d különbségnek így az I és III pont között legfeljebb a 2 mm értéket szabad elérnie. Munkavégzési tanácsok A jelöléshez mindig csak a lézerpont középpontját használja. A lézerpont méretei a távolsággal változnak. Rögzítés a tartóval A mérőműszernek a 8 tartóra való rögzítéséhez csavarja bele a tartó 9 rögzítőcsavarját a mérőműszeren található 6 /4"-es műszerállványcsatlakozóba. A mérőműszernek a tartón való elforgatásához lazítsa kissé ki a 9 csavart. Forgassa el a mérőműszert a 8 tartón oldalra, vagy hátra, hogy láthatóvá váljon az alsó függőleges sugár. Fordítsa el a mérőműszert a 8 tartón, hogy a vízszintes lézerdugárral magasságokat tudjon átvinni. Bosch Power Tools S07 (2.0.08)

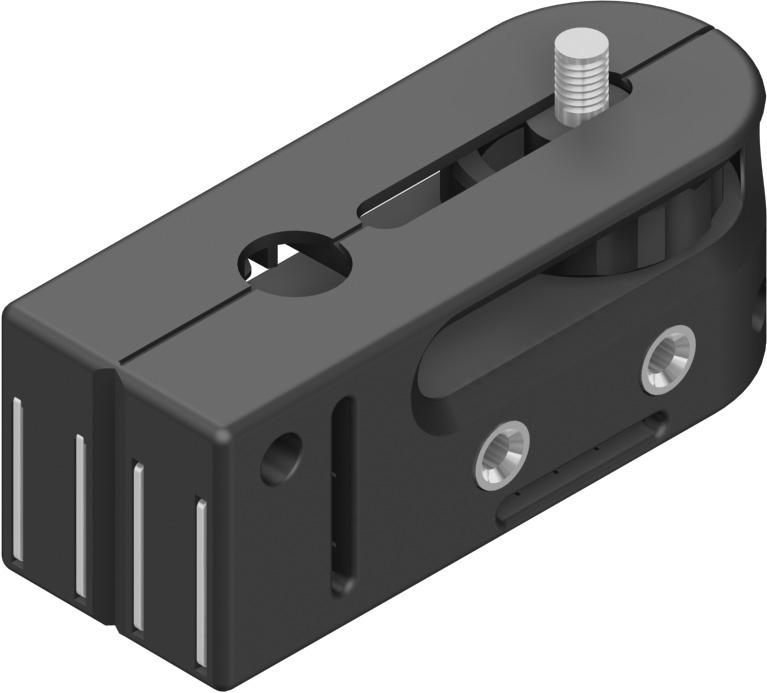

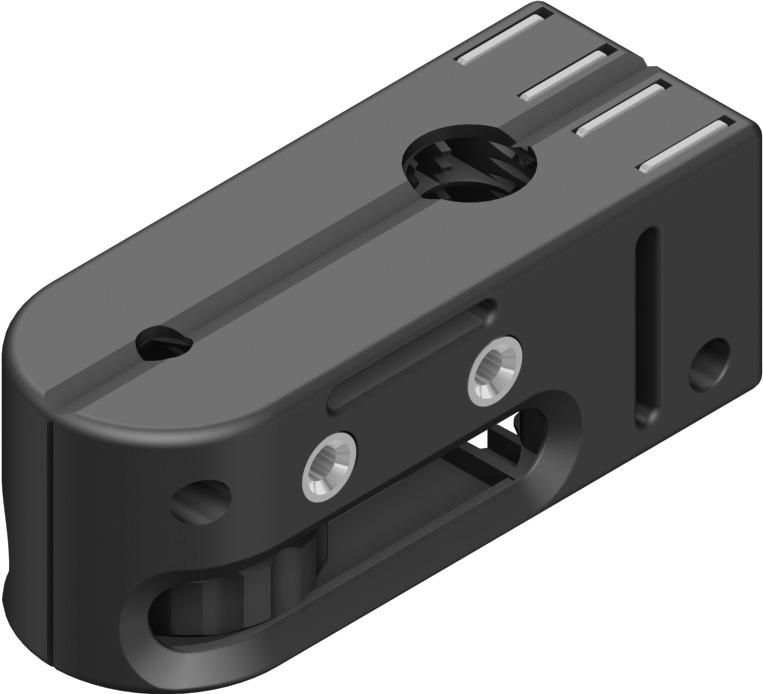

8 6 Magyar A 8 tartó segítségével a következő lehetőségek állnak rendelkezésre a mérőműszer rögzítésére: Szerelje fel a 8 tartót a 3 /4"-es műszerállványcsatlakozóval a 8 háromlábú műszerállványra vagy egy a kereskedelemben szokványosan kapható fényképezőállványra. Egy a kereskedelemben szokványosan kapható háromlábú építkezési műszerállványra való felerősítéshez használja a 4 5/8"-os műszerállványcsatlakozót. A 8 tartót a 2 mágnesekkel acélalkatrészekre lehet erősíteni. A 8 tartót a száraz építési falakra vagy fafalakra csavarokkal lehet felerősíteni. Ehhez dugjon keresztül legalább 50 mm hosszúságú csavarokat a tartó 0 csavarfuratain. A 8 tartót egy a kereskedelemben szokványosan kapható hevederrel csövekre és hasonló alkatrészekre lehet erősítani, a hevedert ehhez keresztül kell fűzni a hevedervezetésen. Munkavégzés a háromlábú műszerállvánnyal (külön tartozék) Egy 8 háromlábú műszerállvány egy szilárd, beállítható magasságú mérési alapot nyújt. Tegye fel a mérőműszert a 6 műszerállvűny /4"- os menetére és a műszerállvány rögzítőcsavarjával rögzítse. Munkavégzés a mérőlappal (külön tartozék) A 5 mérőlap segítségével a lézersugarat át lehet vinni a padlóra (talajra), illetve a lézer magasságát egy falra. A nulla mező és a skála segítségével meg lehet mérni a kívánt magasságtól való eltérést és ezt át lehet vinni egy másik helyre. Így nincs szükség arra, hogy a mérőműszert pontosan beállítsa az átvitelre kerülő magasságra. A 5 mérőlap egy visszaverő réteggel van ellátva, amelynek segítségével a lézersugarat nagyobb távolságokban, illetve erős napfény esetén is jobban fel lehet ismerni. A fényerő növekedése csak akkor ismerhető fel, ha a lézersugárral párhuzamos irányban néz a mérőlapra. Lézerpont kereső szemüveg (külön tartozék) A lézerpont kereső szemüveg kiszűri a környező fényt. Ezáltal a lézer piros fénypontja világosabban, jobban kiválik a környezetből. Ne használja a lézerpontkereső szemüveget védőszemüvegként. A lézerpontkereső szemüveg a lézersugár felismerésének megkönnyítésére szolgál, de nem nyújt védelmet a lézersugárral szemben. Ne használja a lézerpontkereső szemüveget napszemüvegként vagy a közlekedésben egyszerű szemüvegként. A lézerpontkereső szemüveg nem nyújt teljes védelmet az ultraibolya sugárzással szemben és csökkenti a színfelismerési képességet. Karbantartás és szerviz Karbantartás és tisztítás A mérőműszert csak az azzal együtt szállított védőtáskában tárolja és szállítsa. Tartsa mindig tisztán a mérőműszert. Ne merítse vízbe vagy más folyadékokba a mérőszerszámot. A szennyeződéseket egy nedves, puha kendővel törölje le. Ne használjon tisztító- vagy oldószereket. Mindenek előtt rendszeresen tisztítsa meg a lézer kilépési nyilását és ügyeljen arra, hogy ne maradjanak ott bolyhok vagy szálak. Ha a mérőszerszám a gondos gyártási és ellenőrzési eljárás ellenére egyszer mégis meghibásodna, akkor a javítással csak Bosch elektromos kéziszerszám-műhely ügyfélszolgálatát szabad megbízni. Ha kérdései vannak, vagy pótalkatrészeket akar megrendelni, okvetlenül adja meg a mérőműszer típustábláján található 0-jegyű rendelési számot. Ha javításra van szükség, a 6 védőtáskába csomagolva küldje be a mérőműszert S07 (2.0.08) Bosch Power Tools

9 Magyar 7 Vevőszolgálat és tanácsadás A vevőszolgálat a terméke javításával és karbantartásával, valamint a pótalkatrészekkel kapcsolatos kérdésekre szívesen válaszol. A tartalékalkatrészekkel kapcsolatos robbantott ábrák és egyéb információ a következő címen találhatók: A Bosch Vevőtanácsadó Csoport szívesen segít Önnek, ha a termékek és tartozékok vásárlásával, alkalmazásával és beállításával kapcsolatos kérdései vannak. Magyar Robert Bosch Kft 03 Budapest Gyömrői út. 20 Tel.: +36 (0) Fax: +36 (0) Eltávolítás A mérőműszereket, a tartozékokat és a csomagolást a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra előkészíteni. Csak az EU-tagországok számára: Ne dobja ki a mérőműszereket a háztartási szemétbe! A használt villamos és elektronikus berendezésekre vonatkozó 2002/96/EK sz. Európai Irányelvnek és ennek a megfelelő országok jogharmonizációjának megfelelően a már használhatatlan elektromos kéziszerszámokat külön össze kell gyűjteni és a környezetvédelmi szempontból megfelelő újra felhasználásra le kell adni. Akkumulátorok/elemek: Sohase dobja ki az akkumulátorokat/elemeket a háztartási szemétbe, tűzbe, vagy vízbe. Az akkumulátorokat/elemeket össze kell gyűjteni, újra fel kell használni, vagy a környezetvédelmi előírásoknak megfelelően kell azokat a hulladékba eltávolítani. Csak az EU-tagországok számára: A 9/57/EGK irányelv értelmében a meghibásodott vagy elhasznált akkumulátorokat/elemeket újrafelhasználásra kell leadni. A változtatások joga fenntartva. Bosch Power Tools S07 (2.0.08)
