1 Mérnöki Kamara április 8. A hidrogeológia időszerű kérdései BME, Vízépítési és Vízgazdálkodási Tanszék Hajnal Géza

2 Mérnökgeológia Geotechnika Hidrogeológia Hidrológia Vár Autópályák (út, híd, aluljáró), Mélygarázsok, Közművek, Támfalak Üregekkel tagolt történelmi városok vízháztartásának vizsgálata (Bolyai Ösztöndíj, , ) Rácz fürdő, 4-es metró, Tata, Repedezett kőzetek szivárgáshidraulikája, Molnár János barlang, Feneketlen-tó Vár Próbaszivattyúzás Kisvízgyűjtők vizsgálata (Toka, Dera, Gedeon, Bükkös, Kemence, Eger, Apátkúti (Hidegvíz-völgy, Pöllau))

3 jogszabályok változtatásai, dinamikus és statikus vízkészlet, kitermelhetőség, parti szűrésű víz, rétegvíz kitermelés és visszasajtolás, vízbázisok, VGT,.

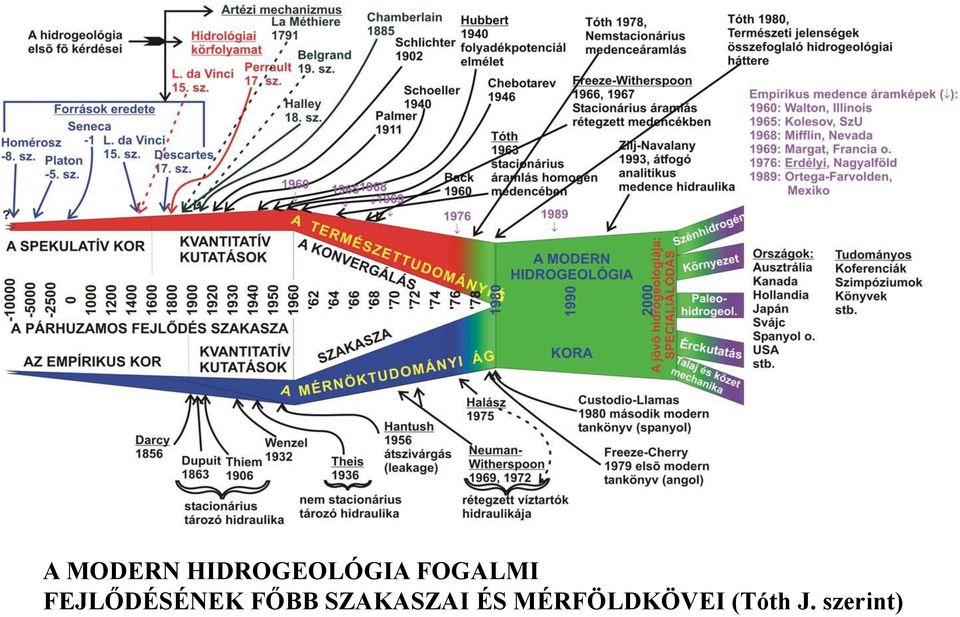

4 A MODERN HIDROGEOLÓGIA FOGALMI FEJLŐDÉSÉNEK FŐBB SZAKASZAI ÉS MÉRFÖLDKÖVEI (Tóth J. szerint)

5

6

7 Méretlen vizek keresetlen gondolatok Aggteleki karsztvidék, Budapest talajvízfigyelő hálózat, Országos forráskataszter Csapadék - vízállás - vízhozam Pöllau, DINPI BGYH MFGI PPZRT VÁRGONDNOKSÁG NEMZETI ESZKÖZKEZELŐ MINISZTÉRIUMOK ÖNKORMÁNYZATOK FŐKERT IDŐKÉP ELTE NAK OMSZ GAMESZ

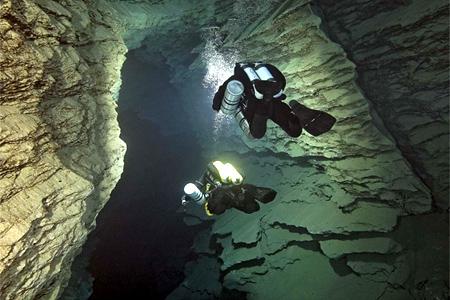

8 Molnár János-barlang Malom-tó Lukács-fürdő

9 A rózsadombi kiáramlási terület új áramlási modellje (Erőss, 2010) 1: perm alsó-triász evaporitos karbonát rétegek 2: triász karbonátok 3: Szépvölgyi Mészkő 4: Budai Márga 5: Tardi Agyag 6: Kiscelli Agyag 7: miocén képződmények 8: lokális - intermedier áramlási rendszerek 9: regionális áramlási rendszer 10: regionális medence eredetű fluidumok 11: medence eredetű fluidumok 12: komplex víz kőzet kölcsönhatás 13: szerkezeti elemek.

10 Csepegő vizek intenzitásának mérése, Vízfestés, Vízszintregisztráció, Vízhozammérés, Áramlásmérés.

11 Vízfestéses vizsgálat

12 Áramlásmérés Adatok alapstatisztikái 1. mérési pont Sebesség [cm/s] Átlag 10,98 Maximum 17,60 Minimum 6,36 2. mérési pont Átlag 4,33 Maximum 11,73 Minimum 0,00 3. mérési pont Átlag 8,93 Maximum 18,58 Minimum 0,49 4. mérési pont Átlag 7,33 Maximum 16,13 Minimum 0,49

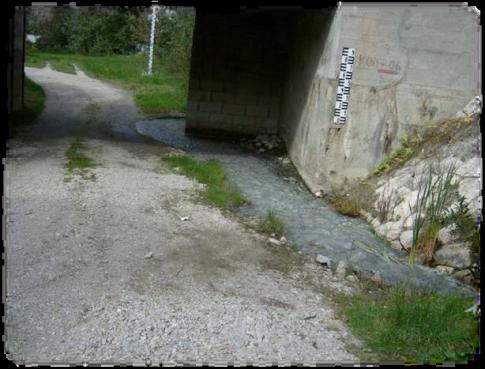

13 Vízhozam mérés Forgószárnyas sebességmérés Geodéziai felmérés Chezy Folyamatos vízszint mérés

14 Kőzetfizika

15 Repedezett kőzetekben lejátszódó vízmozgások vizsgálata Öllős Géza, Németh Endre kisminta kísérlete1960. Modflow CFP, numerikus modellezés

16 Gödi források Széchenyi-forrás Jele: 2 Mérés időpontok Vízhozam értékek (l/s) Koordináták (y,x,z) márc márc ápr mbf Labor eredmények ph Vez.kép 1019 μs/cm Klorid 42 mg/l Szulfát 120 mg/l p-lúgosság 0 mmól/l m-lúgosság 5.2 mmól/l Karbonát 0 mg/l Hidrogénkarbonát 317 mg/l Összes keménység 339 CaOmg/l Kalcium 147 mg/l Magnézium 58 mg/l Ammónium <0,01 N mg/l Nitrit <0,01 N mg/l Nitrát 27 N mg/l Oldott orto-foszfát <0,02 P mg/l

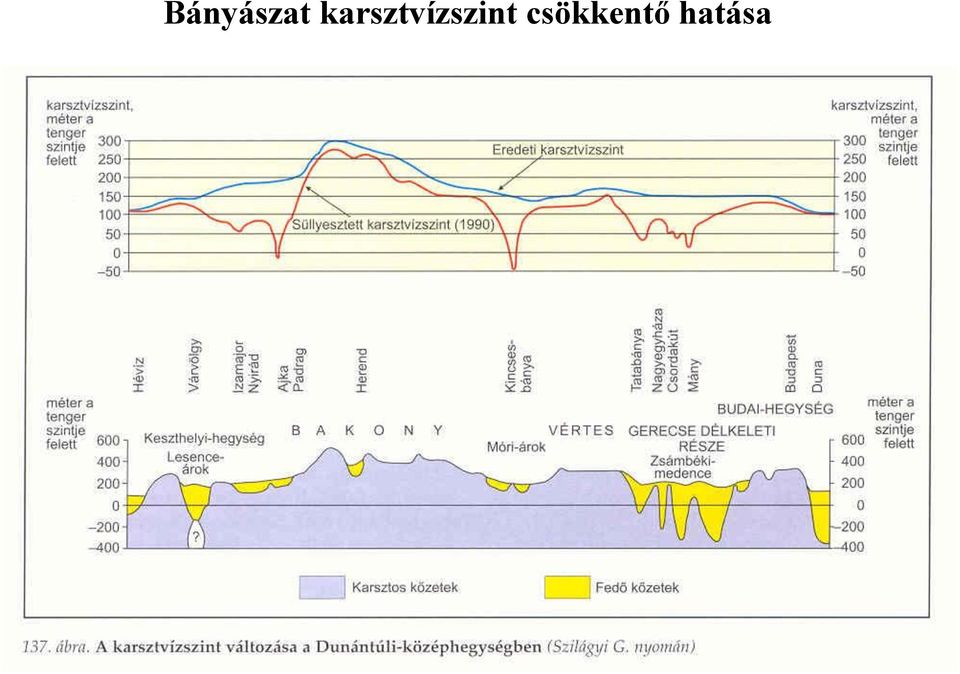

17 Bányászat karsztvízszint csökkentő hatása

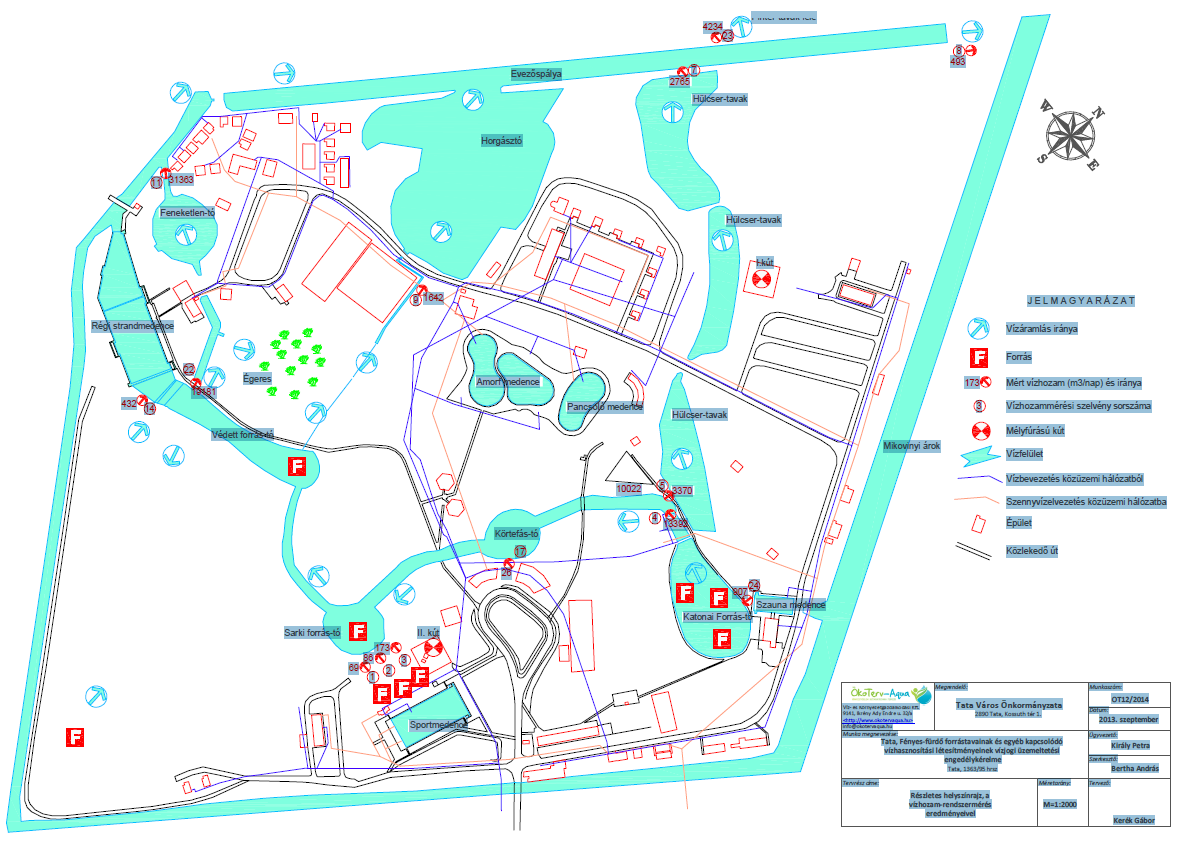

18 Tata Forráshozam mérés Vízkémiai vizsgálatok Geodéziai mérések

19 Veszélytérképek Előrejelzések

20 Fényes-forráscsoport

21 Próbaszivattyúzások terepi vizsgálatok egyre fontosabbak, hazai szabályozás hiánya, tervezés bizonytalansága, számos kiértékelési lehetőség. Célok például szivárgási tényező meghatározása munkatér víztelenítéshez, alapozás tervezéshez, résfal vízzáróságának igazolása terepi mérésekkel.

22 Vizsgálati helyszínek Budapest és környéke, Dorog Ócsa, Dagály-fürdő,Vác déli vízbázis Biatorbágy Vár Rác fürdő Feneketlen-tó Mérnök utca Klotild-palota Könyves Kálmán körút Kőbánya Budafoki út

23 Terepi mérés tervezése előzetes talajmechanikai ismeretek rétegszelvény nyugalmi talajvízszint telített rétegvastagság (vízzáró helyzete) legyen-e kútcsoport furatok távolsága < várható leszívási távolság távolhatás értékek (m) (Sichard, Weber, Kusakin) k=10-4 m/s k=10-5 m/s 5-50 k=10-6 m/s 1,5-15

24 Számítási módszerek Permanens: Dupuit R ln Q k r H H k x ln Q x y y2 Nempermanens: Porchet Theis, Cooper-Jacob, Hantush-Jacob Bouwer-Rice u u Q e Q s( r, t) du W ( u) 4 T u 4 T

25 Sajtmodell Öllős 1954! Talajtípusok: Közepes homok : 0,25mm domináns szemcseméret Apró kavics : 5,6 mm átlagos szemcseméret

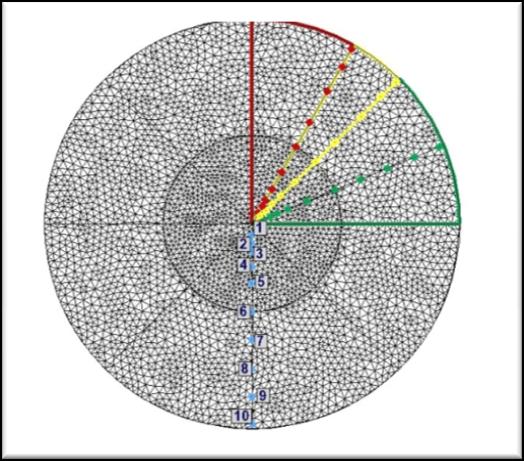

26 Vízszint [m] Nyomásmagasság [m] rétegzettség, méretarány, időlépték, geometria. Kiértékelés A piezométer csöveken leolvasott értékek (piezometrikus nyomásmagasságok) és a vízszintek nem egyeznek meg. Feltételezett okok: Nyomásmagasság ábrázolása 45 -os sugár mentén különböző modellekben Feflow os kp. szögű modell 90 -os kp. szögű modell 360 -os kp. szögű modell 60 -os kp. szögű modell Nyomásmagasság mérő pont száma SVFlux 3D Különböző Modflow-modellekben kialakult felszíngörbék 1.3 Kisminta kísérlet 1.2 Kezdeti állapot 1.1 modf360 2d Modf60 2d 1 modf90 2d 0.9 modf45 2d Távolság anyakúttól [m] Modflow

27 Feneketlen-tó Vízállások rögzítése: Vízszintmérő DATAQUA Próbaszivattyúzás: Tavasszal, ősszel

28 Köszönöm a figyelmet!
