1 HU Beszerelési, csatlakoztatási és használati utasítások Beépíthető üvegkerámia főzőlap

2 Beépíthető üvegkerámia főzőlap Tisztelt Vásárlónk! Az üvegkerámia főzőlap háztartásban való használatra készült. Termékeink csomagolása környezetbarát anyagokból áll, amelyek a környezet terhelése nélkül újrafeldolgozhatóak, tárolhatóak vagy megsemmisíthetőek. Használati utasítás Csatlakoztatási utasítások Adattábla Tűzvédelem A használati utasítás a felhasználónak szól, a készüléket és annak működését ismerteti. Az utasítás különféle típusú készülékekre vonatkozik, ezért olyan funkciók leírását is tartalmazhatja, amellyel az Ön készüléke nem rendelkezik. A készüléket a mellékelt utasításoknak, illetve az érvényes előírásoknak és szabványoknak megfelelően kell csatlakoztatni. A csatlakoztatást csak szakember végezheti. A készülék alap-adatait jelölő tábla a főzőlap alsó oldalán található. Amikor a főzőlap be van építve, az egyik oldalán álló konyhai elem lehet nála magasabb is, amennyiben a másik oldalon lévő konyhai elem nem magasabb a főzőlap szintjénél. Fontos - Olvassa el a készülék használata előtt...3 A készülék leírása...5 Főzési mezők...7 A főzési mezők működtetése...9 Tisztítás és karbantartás...16 Beszerelés...17 A készülék csatlakoztatása az elektromos hálózatra 20 Műszaki jellemzők

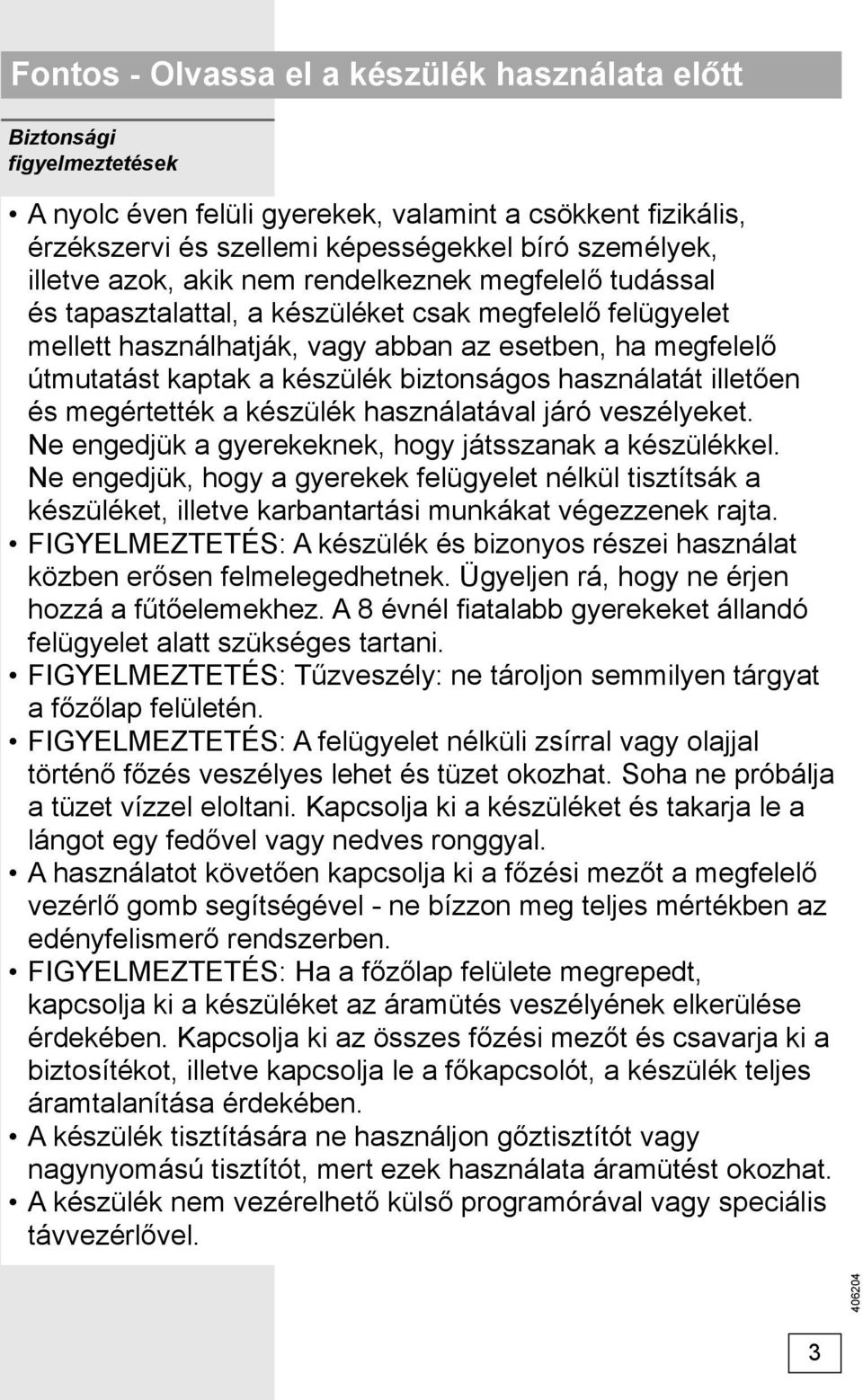

3 Fontos - Olvassa el a készülék használata előtt Biztonsági figyelmeztetések A nyolc éven felüli gyerekek, valamint a csökkent fi zikális, érzékszervi és szellemi képességekkel bíró személyek, illetve azok, akik nem rendelkeznek megfelelő tudással és tapasztalattal, a készüléket csak megfelelő felügyelet mellett használhatják, vagy abban az esetben, ha megfelelő útmutatást kaptak a készülék biztonságos használatát illetően és megértették a készülék használatával járó veszélyeket. Ne engedjük a gyerekeknek, hogy játsszanak a készülékkel. Ne engedjük, hogy a gyerekek felügyelet nélkül tisztítsák a készüléket, illetve karbantartási munkákat végezzenek rajta. FIGYELMEZTETÉS: A készülék és bizonyos részei használat közben erősen felmelegedhetnek. Ügyeljen rá, hogy ne érjen hozzá a fűtőelemekhez. A 8 évnél fi atalabb gyerekeket állandó felügyelet alatt szükséges tartani. FIGYELMEZTETÉS: Tűzveszély: ne tároljon semmilyen tárgyat a főzőlap felületén. FIGYELMEZTETÉS: A felügyelet nélküli zsírral vagy olajjal történő főzés veszélyes lehet és tüzet okozhat. Soha ne próbálja a tüzet vízzel eloltani. Kapcsolja ki a készüléket és takarja le a lángot egy fedővel vagy nedves ronggyal. A használatot követően kapcsolja ki a főzési mezőt a megfelelő vezérlő gomb segítségével - ne bízzon meg teljes mértékben az edényfelismerő rendszerben. FIGYELMEZTETÉS: Ha a főzőlap felülete megrepedt, kapcsolja ki a készüléket az áramütés veszélyének elkerülése érdekében. Kapcsolja ki az összes főzési mezőt és csavarja ki a biztosítékot, illetve kapcsolja le a főkapcsolót, a készülék teljes áramtalanítása érdekében. A készülék tisztítására ne használjon gőztisztítót vagy nagynyomású tisztítót, mert ezek használata áramütést okozhat. A készülék nem vezérelhető külső programórával vagy speciális távvezérlővel. 3

4 Figyelmeztetések A készülék csatlakoztatását csak a szerviz vagy arra felhatalmazott szerelő végezheti el. A készüléken végzett nem szakszerű bevatkozások vagy javítások esetén fennáll a komoly sérülések, illetve a készülék károsodásának veszélye. A javításokat csak a szerviz, vagy arra felhatalmazott szerelő végezheti el. A készülék kizárólag főzési célokra szolgál, ne használja semmilyen egyéb célra, pl. helyiségek melegítésére. A főzőlapra ne helyezzen üres edényt. Ha egy másik elektromos készülék is csatlakoztatva van a készülék közelében lévő konnektorba, ügyeljen rá, hogy a csatlakozó kábel ne érintkezzen a forró főzési mezőkkel. A készülék alatt ne tároljunk hőre érzékeny tárgyakat - pl. tisztítószereket, spray-ket, stb. Ha az üvegkerámia felületet tárolásra használja, az megsérülhet vagy megkarcolódhat. Alufóliába vagy műanyag edénybe csomagolt ételt soha ne melegítsen a főzőlapon, mert az megolvadhat, vagy tűzveszély léphet fel. A terméken vagy a csomagoláson található szimbólum azt jelzi, hogy a termék nem kezelhető háztartási hulladékként. Ehelyett a terméket el kell szállítani az elektromos és elektronikai készülékek újrahasznosítására szakosodott megfelelő begyűjtő helyre. Azzal, hogy gondoskodik ezen termék helyes hulladékba helyezéséről, segít megelőzni azokat, a környezetre és az emberi egészségre gyakorolt potenciális kedvezőtlen következményeket, amelyeket ellenkező esetben a termék nem megfelelő hulladékkezelése okozhatna. Ha részletesebb tájékoztatásra van szüksége a termék újrahasznosítására vonatkozóan, kérjük, lépjen kapcsolatba a helyi önkormányzattal, a háztartási hulladékok kezelését végző szolgálattal vagy azzal a bolttal, ahol a terméket vásárolta. 4

5 A készülék leírása 1. Bal hátsó főzési mező 2. Bal első főzési mező 3. Főzőlap vezérlő egység 4. Jobb első főzési mező 5. Jobb hátsó főzési mező 6. Melegen tartó mező 6 5

6 Főzőlap vezérlő elemek (modelltől függően) Beállítás szenzorok: A Főzőlap be/kikapcsolása B Gyerekzár jelfény C Gyerekzár gomb D Főzési mező kiválasztása E Teljesítmény/fennmaradó hő kijelzése F Beállítások csúszka G Az időzített kikapcsolás jelfénye H Az aktív funkciókat jelző tizedespont I Kiegészítő gyűrű jelfénye J Kiegésíztő gyűrű be/kikapcsolása gomb K Időzített főzési mező jelfény L Időzítés kijelző M Melegen tartó mező aktiválása szenzor N Melegen tartó mező aktív jelfény 6

7 Főzési mezők A készülék első használata előtt Tisztítsuk meg az üvegkerámia főzőlapot nedves ruha és kézi mosogatószer segítségével ne használjunk erős tisztítószereket, súrolószereket, rozsda-eltávolítót vagy olyan szivacsot, amely karcolást okozhat. Fontos figyelmeztetések Ne kapcsoljuk be a főzési mezőket, ha nincs rajtuk edény és soha ne használjuk őket fűtésre! Győződjünk meg róla, hogy a főzési mezők és az edények alja tiszta és száraz, és hogy elegendő hőátadás biztosított közöttük, ezáltal megelőzve a főzési felület esetleges károsodását. A főzés során a túlhevült zsír vagy olaj lángra lobbanhat. Legyünk óvatosak, amikor zsír vagy olaj segítségével készítünk ételeket (pl. sült burgonya) és felügyeljük a főzési folyamatot állandóan. Ne helyezzünk nedves edényeket vagy párás fedőt a főzési mezőkre. A nedvesség kárt okozhat a főzési mezőkben. Ne hagyjuk a forró edényeket a főzési mezőkön kihűlni, mert a hűlés közben keletkező nedvesség korróziót okozhat. Az üvegkerámia főzőlapra vonatkozó fontos figyelmeztetések A főzési mező nagyon gyorsan eléri a kiválasztott teljesítményfokozatot vagy hőfokot miközben a főzési zóna környezete viszonylag hideg marad. A főzőlap ellenáll a hőfok-változásoknak. A főzőlap ütésálló az edények erőteljesen is ráhelyezhetők, miközben a főzőlap nem sérül. Az üvegkerámai főzőlapot nem szabad munkalapként A főzési mezőkön nem szabad vékony alumínium vagy műanyag edényekben lévő ételeket melegíteni. Ne helyezzünk műanyag tárgyakat vagy alufóliát az üvegkerámia főzőlapra. Ha az üvegkerámia főzőlap megkarcolódott, vagy eltörött, ne használjuk. Ha éles tárgy esik az főzőlapra, eltörheti az üvegkerámia lapot. Az ütés következményei vagy azonnal, vagy csak később válnak láthatóvá. Ha a főzőlapon repedés válik láthatóvá, azonnal kapcsoljuk ki és áramtalanítsuk Ha cukor, vagy cukortartalmú étel ömlik a forró üvegkerámia lapra, azonnal töröljük le. 7

8 Edények Edényhasználati tippek Csak jó minőségű, sima és stabil aljjal rendelkező edényeket használjunk. A hőátadás akkor a legjobb, amikor az edény és a főzési mező átmérője megegyezik és az edényt főzési mező közepén helyezzük el. Ha edzett üveget (Pyrex) vagy porcelánt használunk, kövessük a gyártó utasításait. Ha nyomás alatt működő edényt (kuktát) használunk, ne hagyjuk felügyelet nélkül mindaddig, amíg el nem értük a kívánt nyomást. A főzési mezőt állítsuk először a maximális fokozatra, majd a nyomás növekedésével csökkentsük a teljesítményt a szenzorok segítségével a gyártó utasításainak megfelelően. Mindig győződjünk meg arról, hogy elegendő víz van-e az edényben, ugyanis ha üres edényt helyezünk a főzőlapra, az túlforrósodhat, ami kárt okoz úgy az edényben, mint a főzőlapban. Speciálisan csiszolt aljú edzett üveg (Pyrex) edényeket használhatunk a főzőlapon, amenyiben azok megfelelnek a főzési mező átmérőjének. A nagyobb átmérőjű edények a hőterhelés következtében eltörhetnek. Ha speciális, vagy nem hagyományos edényt használunk, kövessük a gyártó utasításait. Ha nagyon visszerő edényt (fényes fém felület) vagy vastag aljú edényt használunk az üvegkerámia főzőlapon, a főzési idő több perccel hosszabb lehet (akár 10 perc is). Ha nagyobb mennyiségű ételt szeretnénk melegíteni, sötét és egyenes fenekű edény használata javasolt. Ne használjunk agyagedényeket, mert azok megkarcolhatják az üvegkerámia főzőlapot. Energia-takarékosság Az edény fenekének átmérője meg kellene hogy egyezzen a főzési mező átmérőjével. Ha az edény túl kicsi, hővesztés következik be, illetve túl kicsi edény használata esetén a főzési mező is károsodhat. A főzés során amikor csak lehet, használjunk fedőt. Az edény mérete meg kell hogy feleljen a készítendő étel mennyiségének. Kis mennyiségű étel nagy edényben való készítése energia-pazarlást okoz. Az olyan ételeket, amelyek elkészítése sok időbe telik, készítsük nyomás alatt működő edényben (kukta). Számos zöldséget (pl. burgonya, stb.) kis mennyiségű vízben is megfőzhetünk; a fedővel ilyenkor jól fedjük le az edényt. Ha a víz felforrt, csökkentsük a teljesítmény-fokozatot annyira, hogy forráshoz közeli hőfokon tarstuk. 8

9 A főzési mezők működtetése A főzőlap elektronikus szenzor gombokkal rendelkezik amelyeket úgy működtethetünk, ha legalább 1 másodpercre megérintjük ujjunkkal a felületüket. A szenzor-gomb működésbe lépését sípolás jelzi. Ne helyezzünk semmilyen tárgyat a szenzor-gombok felületére (ez hibajelentéseket indíthat el). Ügyeljünk rá, hogy a szenzor-gombok felülete mindig tiszta legyen. A főzőlap bekapcsolása C B A Érintsük meg az ki/bekapcsolás (A) szenzor-gombot és tartsuk rajta az ujjunkat legalább egy másodpercig. A főzőlap ezzel bekapcsolódott; valamennyi teljesítmény-fokozat mellett a»0«jelzést láthatjuk és egy tizedespont (H) villog. A következő beállításokat 10 másodpercen belül meg kell tennünk, ellenkező esetben a főzőlap automatikusan kikapcsol. A főzési mezők bekapcsolása E K L K E Ha az on/off gombbal (A) kapcsolta be a főzőlapot, a következő 10 másodpercben bekapcsolhatja a kívánt főzési mezőt. Válassza ki a főzési mezőt a (D) gomb érintésével. A teljesítmény-kijelző mellett kigyullad a tizedespont. A teljesítmény-fokozat beállításához (1 és 9 között) érintse meg a csúszkát. Amikor először érinti meg a csúszkát, a kiválasztott teljesítmény-fokozat attól függ, melyik részét érintette meg a csúszkának. A csúszka melletti jelfények kigyulladnak, jelezve az aktuálisan beállított értéket. J I DH G D G F D E D Főzési mező teljesítmény-fokozatának változtatása A (D) szenzor-gomb érintésével válasszuk ki a főzési mezőt. Ekkor a választott főzési mező (E) mellett egy tizedespont (H) fog kigyulladni. Érintse meg a csúszkát a teljesítmény-fokozat beállításához. Főzési mező újramelegítés funkció Az újramelegítés funkció célja a már elkészült ételek melegen tartása. Az újramelegítés funkció a csúszka elejének megérintésével a beállítás (0 és 1 között) kiválasztásával kapcsolható be. 9

10 A főzési mezők kikapcsolása E K L K E A főzési mező kiválasztásához nyomjuk meg a megfelelő szenzor-gombot (D). Ekkor kigyullad a kiválasztott főzési mező kijelzője mellett a tizedespont (H). A 0 fokozat beállításához csúsztassa ujját a csúszka (F) bal széléhez vagy érintse meg ujjával azt a részt. J I DH G D G F D E D A főzőlap kikapcsolása A gyerekzár bekapcsolása A főzőlapot bármikor kikapcsolhatjuk a be/kikapcsolás (A) szenzor-gomb segítségével. Ekkor valamennyi jelfény kialszik, kivéve a fennmaradó hőét, amely mindaddig világít, amíg az adott főzési mező meleg. Ha a főzési mezőt a főzési folyamat vége előtt kikapcsoljuk, kihasználhatjuk a fennmaradó hőt, amivel energiát takaríthatunk meg. A gyerekzár bekapcsolásával a főzési mezők működtetése és használata nem lehetséges. Így a gyerekek nem tudják bekapcsolni a főzőlapot. C B A A gyerekzár bekapcsolása Ha a gyerekzár be van kapcsolva, a szenzor-gombok nem működnek, a fő kapcsoló (A) és a gyerekzár szenzor-gomb (C) kivételével. A gyerekzárat a (C) szenzor-gomb legalább három másodpercig történő nyomva tartásával kapcsolhatjuk be: ekkor kigyullad a (B) jelfény. A gyerekzár akkor is bekapcsolható, ha a főzési mezők működnek. A gyerekzár bekapcsolása A gyerekzárat a (C) szenzor-gomb legalább három másodpercig történő nyomva tartásával kapcsolhatjuk be: ekkor kigyullad a (B) jelfény. Fennmaradó hő kijelzők Amikor egy főzési mezőt kikapcsolunk, vagy ha a teljes főzőlapot kikapcsoljuk, a következő lesz látható valamennyi forró főzési mező mellett: - H ha a főzési mező még mindig forró; - h ha a főzési mező lehűlése folyamatban van és érintésre még meleg. A kijelzés az adott teljesítmény-fokozat alapján kerül kiszámításra és attól is függ, milyen hosszú ideig volt bekapcsolva a főzési mező. Amikor a H vagy a h jel kialszik, 10

11 a főzési mező egyes esetekben (áramszünet, a főzési mezőn hagyott forró edény) még mindig forró lehet. Legyünk óvatosak, mert ilyenkor fennáll az égésveszély. Ha áramszünet volt, miközben a főzési mezők forróak voltak, a H vagy a h jelzés villogni fog ezzel figyelmeztetve arra, hogy a főzési mező még mindig forró lehet, de nem feltétlenül, attól függően, hogy milyen hosszú ideig tartott az áramszünet. A készüléket a gyárban tesztelték. A teszt magában foglalja valamennyi főzési és melegen tartó mező felmelegítését is; így előfordulhat, hogy amikor a készüléket első alkalommal csatlakoztatjuk az elektromos hálózatra, a H jelfény villog a kijelzőn egy ideig. Teljesítmény-növelés funkció E K J I DH G D G F D E D L K E Ha ezt a funkciót bekapcsoljuk, a főzési mező egy ideig (a kiválasztott teljesítmény-fokozattól függően) a legmagasabb teljesítmény-fokozaton fog működni, majd ezt követően automatikusan a kiválasztott teljesítmény-fokozatra kapcsol és azon folytatja a működést. A gyors melegítés funkció valamennyi főzési mező esetében beállítható, bármely főzési fokozaton kivéve a 9-est (ahol a teljesítmény-fokozat egyébként is a maximumon van) és az újramelegítés funkciót. A teljesítmény-növelés funkció bekapcsolása Válassza ki a kívánt főzési mezőt (D). A csúszkán (F) állítsa be a»0«fokozatot, majd nyomja meg (ujja csúsztatása nélkül) a csúszka jobb szélét. A kijelzőn az»a«és a»9«jelzés lesz látható. A teljesítmény-fokozat kívánt szintre történő csökkentéséhez csúsztassa ujját a csúszkán (F) a megfelelő értékre. A kijelzőn felváltva az A jelzés és a kiválasztott teljesítményfokozat lesz látható. Amikor a teljesítmény-növelés funkció véget ért, a főzési mező automatikusan a kiválasztott teljesítményfokozatra kapcsol, és ezt követően folyamatosan ez lesz látható a kijelzőn. A gyors melegítés funkció idő előtti kikapcsolása Válassza ki a kívánt főzési mezőt. A csúszka segítségével állítsa a teljesítményt nullára, majd állítsa be a kívánt főzési mezőt. 11

12 Étel / főzési mód mennyiség teljesítményfokoozat főzés időtartama (perc) Leves / melegítés 0,5-1 liter A Tej / melegítés 0,2-0,4 liter A Rizs / párolás Főtt héjas burgonya Friss zöldségek / forralás 125g - 250g kb. 300 ml 600 ml víz 750g - 1,5kg kb. 600 ml 900 ml víz 0,5-1 kg kb. 400 ml 600 ml víz A A A A fenti táblázat néhány példát mutat olyan ételekre, amelyek esetében a gyors melegítés megfelelő. A jelzett értékek hozzávetőlegesek és függnek az egyéb paraméterektől (pl. edény típusa, hozzáadott víz mennyisége, stb.). A kisebb mennyiségek a kisebb főzési mezőkre, a nagyobbak a nagyobbakra vonatkoznak. Főzzünk fedővel fedett lábasokban a két kisebb főzési mezőn (bal hátsó, jobb első) vagy, a bal első dupla főzési mezőn. A teljesítmény-növelés funkciót a következő esetben használhatjuk: Az étel a készítés elején még hideg, majd gyorsan felmelegszik és aztán hosszabb ideig fő. A teljesítménynövelés funkció segítségével nincs szükség a főzési folyamat állandó felügyeletére. (pl. marhapörkölt). A teljesítménynövelés funkció használata nem javasolt a következő esetekben: Olajban, roston sült vagy párolt ételek esetében, illetve ha az ételt gyakran meg kell fordítani, folyadékot kell hozzáadni vagy meg kell keverni; sok folyadékot tartalmzó gombócok, tészták esetében; illetve lyan ételeknél, amelyek hosszabb ideig történő forralást igényelnek kuktában. A főzési mező kiterjesztése (modelltől függően) E K L K E A főzési mező kiterjesztésének aktiválása Egy kiválasztott főzési mezőhöz (a kiválasztott főzési mezőt a mellette világító tizedespont jelzi) egy további főzési gyűrűt is bekapcsolhatunk a (J) szenzor-gomb megnyomásával. A kijelző mellett kigyullad az (I) jelfény. Válasszuk ki a főzési mezőt mindkét főzési gyűrűhöz. Ha egy főzési mezőnek harmadik főzési gyűrűje is van, azt a (J) szenzor-gomb újbóli érintésével kapcsolhatjuk be. J I DH G D G F D E D A kiegészítő főzési gyűrű kikapcsolása Válasszuk ki a főzési mezőt (az aktuálisan kiválasztott főzési mező mellett tizedespont világít). A kiegészítő főzési gyűrűt a (J) szenzor-gomb többszöri megnyomásával kapcsolhatjuk ki. 12

13 Működési idő-korlát A nagyobb biztonság érdekében a főzőlap olyan berendezéssel van elllátva, amely korlátozza a főzőlap működési idejét, minden egyes főzési mező vonatkozásában. A működési idő egy-egy főzési mező vonatkozásában a teljesítmény-fokozat legutóbbi változtatásától számítódik. Ha a teljesítmény-fokozatot egy bizonyos ideig nem változtatjuk, egy idő elteltével a főzési mező automatikusan kikapcsol. Ez az időtartam a teljesítmény-fokozattól függ (magasabb fokozat rövidebb időtartam lásd az alábbi táblázatot). Teljesítmény-fokozat u Maximális működési időtartam (óra) ,5 1,5 1,5 1,5 Időzítés (modelltől függően) A főzőlap kétféle időzítési funkcióval rendelkezik: A figyelmeztetés funkció visszaszámlálás kikapcsolás opció nélkül B kikapcsolás funkció visszaszámlálás kikapcsolás funkcióval az egyes főzési mezőkre A figyelmeztetés funkció visszaszámlálás a főzési mező kikapcsolása nélkül Az időzítő figyelmeztet arra, hogy a beállított idő eltelt, de nem kapcsolja ki a főzési mezőt. Az időzítés bekapcsolható akkor is, ha a főzőlap be van kapcsolva. Az időzítés bekapcsolásához nyomjuk meg az időzítő szenzor-gombját (G). Az időzítő kijelzőjén (L) a 00 és egy tizedespont (H) lesz látható. A csúszka (F) segítségével állítsa be az időt (1 és 99 perc között). A beállított idő eltelte után a fi gyelmeztetés 2 percig aktív; ugyanakkor a főzési mező nem kapcsol ki. A fi gyelmeztetést bármely szenzor-gomb érintésével kikapcsolhatjuk. Amennyiben nem tesszük ezt, a fi gyelmeztetés egy idő után automatikusan kikapcsol. A fi gyelmeztetés a főzőlap gombbal történő kikapcsolását követően is aktív marad (A). 13

14 E K L K E J I DH G D G F D E D B Időzítés a főzési mező kikapcsolásának opciójával A kikapcsolás-időzítés megkönnyíti a főzést azzal, hogy lehetővé teszi a főzési idő beállítását egy-egy főzési mező vonatkozásában. A kikapcsolás-időzítő beállítását megelőzően már be kell állítani a teljesítmény-fokozatot (lásd a»főzési mezők bekapcsolása«részt). Az időzítés bekapcsolásához nyomjuk meg az időzítő szenzor-gombját (G). Az időzítő kijelzőjén ekkor a 00 jelzés és a tizedespont (H) lesz látható. Amikor újra megnyomjuk a (G) szenzor-gombot, a kiválasztott főzési mezőt jelző (K) pont villogni kezd. Amíg a tizedespont világít, a csúszka (F) érintésével beállítható az idő 1 és 99 perc között. Amikor a beállítás megtörtént, elkezdődik a visszaszámlálás. A megfelelő pont (K) még mindig villog, jelezve a kiválasztott főzési mezőt. A beállított idő elteltével hangjelzés lesz hallható és a főzési mező kikapcsol. Az óra kijelzőjén a»00«jelzés villog. A hangjelzés bármely gomb érintésével kikapcsolható; illetve egy bizonyos idő elteltével automatikusan kikapcsol. A főzési időt külön-külön minden egyes főzési mezőre beállíthatjuk. Ha több időzítést is beállítottunk, a kijelzőn az lesz látható, amelyik a legközelebb áll a nullához. Ezt egy villogó jelfény (L) jelzi, amely a főzési mezőt jelöli. Az időzítés beállításának megváltoztatása Az időzítés-beállítások a működés során bármikor megváltoztathatók. Érintse meg a kikapcsolás időzítése gombot (D) a kívánt főzési mező időzítés kijelzőjének kiválasztásához. A megfelelő jelfény (K) ekkor kigyullad. Egy új főzési idő beállításához érintse meg a csúszkát (F). A hátralévő főzési idő ellenőrzése Ha több időzítés-beállítás is aktív, a hátralévő főzési időt a (G) gomb érintésével ellenőrizhetjük. 14

15 E J I DH G D G F D E D Melegen tartó zóna (SVK8-850 mm) K L K E Az időzítés törlése Válassza ki a kívánt időzítés kijelzőt a (G) gomb megnyomásával (lásd A beállított főzési idő megváltoztatása részt). A beállított időzítés ekkor kijelzésre kerül és világít a vonatkozó főzési mezőt jelző tizedespont. A csúszka (F) segítségével állítsa az értéket»00«-ra vagy nyomja meg a csúszka (F) jobb és bal szélét egyszerre az érték azonnali»00«-ra állításához. A melegen tartó zóna a már megfőzött ételeket tartalmazó edények melegen tartására szolgál. Nem alkalmas viszont főzésre vagy hideg ételek melegítésére. A melegen tartó zóna lassan melegszik fel, körülbelül 100 C hőmérsékletre. Ezért ügyeljen rá, hogy az égési sérülések elkerülése érdekében ne érintse meg és ne helyezzen rá semmilyen hőre érzékeny tárgyat. A melegen tartó zóna bekapcsolása A főzőlapnak bekapcsolt állapotban kell lennie. Érintse meg a melegen tartó zóna bekapcsolsáa gombot (M). A jelfény (N) ekkor kigyullad. A melegen tartó zóna ezzel bekapcsolásra került. A melegen tartó zóna kikapcsolása A melegen tartó zóna be/kikapcsolásához érintse meg az (M) gombot. A jelfény (N) kialszik vagy villog annak jelzésére, hogy a melegen tartó zóna még mindig forró. Speciális figyelmeztetések és hibajelentések Ha valamennyi teljesítmény-fokozat 00 -ra van állítva, a főzőlap 10 másodperc múlva automatikusan kikapcsol. Ha bármely gomb több, mint 10 percig aktív, a főzőlap kikapcsol és fi gyelmeztető hangjelzés lesz hallható, valamint az»f«jelzés fog villogni a kijelzőn. Ha egy tárgy több gombot is eltakar vagy ha kifutott folyadék folyt a szenzor-gombok felületére, bizonyos idő múlva a főzőlap automatikusan kikapcsol. Ha a gombok nem reagálnak, kapcsoljuk ki a főzőlapot néhány percre (távolítsuk el a biztosítékot vagy szakítsuk meg a fő kapcsolót). Ezt követően kapcsoljuk be újra a főzőlapot. 15

16 Tisztítás és karbantartás Tisztítás ábra 1 ábra 2 ábra 3 ábra 4 Üvegkerámia főzőlap Az üvegkerámia főzőlap minden egyes használata után várjuk meg, amíg lehűl és tisztítsuk meg; ellenkező esetben a legkisebb ételmaradék is ráég a forró felületre a készülék következő használatakor. Az üvegkerámia felület rendszeres tisztítására és karbantartására használjunk speciális tisztítószereket, amelyek védőréteget képeznek a főzőlap felületén, így óvva azt a szennyeződésektől. Minden egyes használat előtt töröljük le a főzőlap felületéről és az edények aljáról a port és egyéb szennyeződéseket, mivel ezek megkarcolhatják a főzőlapot (1. ábra). Figyelem: az üveggyapot, erős szivacsok és tisztítószerek megsérthetik a főzőlap felületét. Az üvegkerámia felületben kárt okozhatnak az erős sprayk és nem megfelelően összekevert folyékony tisztítószerek is (1. és 2. ábra). A mintázat lekophat, ha erős vagy karcoló tisztítószereket, illetve sérült fenekű edényt használunk (2. ábra). A világos foltokat puha, nedves ruhával távolítsuk el, majd töröljük szárazra a felületet (3. ábra). A vízfoltokat gyenge ecetes oldat segítségével távolíthatjuk el, de ne használjuk ezt az oldatot a keret tisztítására (csak egyes modellek esetében, mivel az fénytelenné válhat). Ne használjunk erős sprayket vagy vízkő-oldó szereket (3. ábra). Az erősebb foltokat speciális, üvegkerámia főzőlapok tisztítására való tisztítószerek és szerszámok segítségével távolíthatjuk el. Az ilyen termékek használata során mindig tartsuk be a gyártó utasímtásait. Ügyeljünk arra, hogy a tisztítószerek minden maradékát alaposan eltávolítsuk a főzőlapról, mivel azok kárt okozhatnak a főzőlapban a következő felmelegedés során (3. ábra). A makacs vagy ráégett szennyeződéseket kaparó segítségével távolíthatjuk el (4. ábra). A sérülések elkerülése érdekében legyünk elővigyázatosak a kaparó használata során. Csak akkor használjuk a kaparót, ha a szennyeződés nem távolítható el nedves ruhával vagy speciális, üvegkerámia felületek tisztítására szolgáló tisztítószerekkel. A kaparót tartsuk megfelelő szögben (45-60 ). Nyomjuk enyhén a kaparót az üvegre és csúsztassuk a jelzés fölött, a szennyeződések eltávolítása érdekében. Ügyeljünk rá, hogy a kaparó műanyag nyele (egyes modelleknél) ne érintkezzen a forró főzési mezővel. 16

17 Ne nyomjuk a kaparót az üvegre merőlegesen a főzőlapra és ne sértsük meg a főzőlap felületét a kaparó élével vagy pengéjével. ábra 5 A cukor és a cukortartalmú ételek örökre kárt okozhatnak az üvegkerámia felületben (5. ábra), ezért ezeket amint lehet, azonnal el kell távolítani a főzőlapról akkor is, ha az még forró (4. ábra). Az üvegkerámia felület színének megváltozása nincs kihatással a főzőlap működésére, illetve a felület stabilitására. Az ilyen elszíneződések leggyakrabban a ráégett ételmaradékok vagy alumínium, illetve réz edények használata miatt keletkeznek; az ilyen foltokat nehéz eltávolítani. Figyelem: A fent leírt sérülések döntő mértékben esztétikai károk, tehát a készülék megjelenése nincs közvetlen kihatással annak funkcionalitására. Az ilyen hibák nem részei a garanciának. Beszerelés Fontos figyelmeztetések A készülék beszerelését és elektromos hálózatra való csatlakoztatását csak szakember végezheti. A konyhabútor furnérját vagy más típusú burkolatát hőálló ragasztóval (100 C) kell kezelni, ellenkező esetben a burkolat elszíneződhet vagy deformálódhat. A főzőlap egy 600 mm-es, vagy annál szélesebb konyhai bútorelem munkalapjába építhető be. Beszerelés után a két első rögzítő elem szabadon elérhető kell hogy legyen alulról. A függő vagy falra szerelt konyhai bútorelemek elég magasan kell hogy legyenek ahhoz, hogy ne zavarják a munkafolyamatot. A főzőlap és az elszívó közötti távolság legalább az elszívó használati utasításában megadott érték kell hogy legyen. A minimális távolság 650 mm. A készülék széle és a szomszédos magas konyhai bútorelem közötti távolság legalább 40 mm kell hogy legyen. Tömörfa dekolapok használata a főzőlap mögötti munkalapokon megengedett, ha a minimális távolság annyi marad, mint a beszerelési rajzon feltüntetett. A minimális távolság a beépíthető főzőlap és a hátsó fal között a beszerelési rajzon van feltüntetve. 17

18 A habtömítés elhelyezése A készülék konyhapultba való beépítése előtt az üvegkerámia (üveg) főzőlap alsó részére habtömítést kell ragasztani, ami a készülékhez mellékelve van (lásd az ábrát). A készüléket tömítés nélkül nem szabad beépíteni! A tömítést a következő módon kell a készüléken elhelyezni: - távolítsuk el a tömítésről a védőfóliát, - ezután a tömítést ragasszuk az üveg alsó részére 2-3 mm-re annak szélétől (amint az ábra mutatja). A tömítést az üveg teljes szélére fel kell ragasztani és a sarkoknál nem fedhetik egymást a csíkok. - a tömítés felhelyezésekor ügyelni kell arra, hogy az üveg ne érintkezzen semmilyen éles tárggyal. FIGYELEM! Egyes készülékeken a tömítés már eleve megtalálható! Munkalap kivágási méretek 18

19 750 *( ) SVK7-750 mm **(...) SVK mm A főzőlapok mm vastag munkalapokba szerelhetők be. A főzőlap alatti konyhai bútorelemnek nem lehet fi ókja. Ha a konyhai bútorelemnek vízszintes osztó-fala van, az legalább 60 milliméterre kell hogy legyen munkalap alsó részétől. Az osztó-fal és a főzőlap közötti résznek üresnek kell lennie. Nem szabad semmilyen tárgyat a résbe helyezni. A bútorelem hátsó falán egy legalább 175 mm-es kivágás szükséges, az elem teljes szélességében. A főzőlap alá csak EVP4, EVP2... típusú, hűtőventilátorral ellátott sütők szerelhetők be. A beszerelés folyamata A készüléket teljesen vízszintesen kell elhelyezni. A kivágási felületeket megfelelően védeni kell. A rögzítő elemeket (4x - SVK6 600 mm; 6x - SVK7 750 mm; 6x - SVK8 850 mm) rögzítsük a mellékelt csavarok (4x - SVK6 600 mm; 6x - SVK7 750 mm; 6x - SVK8 850 mm) privijte segítségével a főzőlap bal és jobb falához, valamint a munkalap kivágásához. Csatlakoztassuk a főzőlapot az elektromos hálózatra (lásd az Utasítások a főzőlap elektromos hálózatra való csatlakoztatására részt). Helyezzük a főzőlapot a kivágásba és nyomjuk erősen. A rögzítő kapocs becsavarozásához nem szabad 6,5 mm-nél hosszabb csavart használni. 19

20 A készülék csatlakoztatása az elektromos hálózatra Fontos figyelmeztetések A készülék bekötését csak képzett szakember végezheti el. Az elektromos rendszer-védelem meg kell hogy feleljen valamennyi érvényes előírásnak. A csatlakozó kapcsok akkor érhetőek el, ha a kapocs fedelek nyitva vannak / el vannak távolítva. Csatlakoztatás előtt győződjünk meg róla, hogy az adattáblán feltüntetett feszültség megfelel-e az aktuális hálózati feszültségnek. Az alap-információkat tartalmazó adattábla a főzőlap alsó részén található. Az elektromos áramkörnek tartalmaznia kell egy, az érintkezők között legalább 3 mm-es távolsággal rendelkező omnipoláris kapcsolót, amely ha szükséges, elválasztja a készüléket a fővezetéktől. Erre megfelelnek a biztosítékok, biztonsági kapcsolók, stb. A csatlakozást a beszerelési lehetőségeknek megfelelően kell megválasztani, tekintettel az áramra és a biztosítékokra. A tűzvédelmet fi gyelembe véve, az ilyen típusú készülékek beszerelhetőek olyan munkalapba, amelyek mellett a készüléknél magasabb konyhai elem áll de ebben az esetben a másik oldalon csak olyan elem állhat, amely nem magasabb a készüléknél. Az áramvezető és a szigetelt részek védve kell hogy legyenek a közvetlen érintkezés lehetőségétől. FIGYELEM! A készülék (normál használaton túli) kezeléséhez kapcsoljuk le a fővezetékről. A készüléket a vonatkozó ábrának megfelelően kell csatlakoztatni, a hálózati feszültség fi gyelembe vételével. A földelő vezetéket (PE) csatlakoztassuk a földelés jellel ellátott kapocshoz. A fővezetéket egy rögzítő kapcson / feszültség-mentesítőn kell keresztül vezetni, amely megvédi a véletlen kihúzástól. A készülék csatlakoztatását követően kapcsoljuk be valamennyi főzési mezőt körülbelül 3 percre, hogy ellenőrizzük a működésüket. 20

21 Csatlakoztatási diagram A helytelen csatlakoztatás tönkreteheti a készülék egyes részeit, amivel érvénytelenné válik a garancia is. Csatlakoztatás előtt győződjünk meg róla, hogy az adattáblán feltüntetett feszültség megfelel-e az aktuális hálózati feszültségnek. A csatlakozási feszültséget (230 V N-en keresztül) szakember kell hogy ellenőrizze, megfelelő mérőműszer segítségével. A készülék hátsó részén található csatlakozó kábelt úgy kell vezetni, hogy az ne érintkezzen a készülék hátsó falával, mert az igen felforrósodhat működés közben. MEGJEGYZÉS: A csatlakozó hidak a csatlakozó terminál nyílásaiban találhatók. A csatlakozó csavarok már nyitva vannak és nem szükséges tovább lazítani őket. A csavarok a becsavarozáskor kattani fognak, ami azt jelzi, hogy teljesen be kell őket csavarozni. Csatlakoztatáshoz a következő használható: 05 RR-F típusú réz csatlakozó kábel, zöld-sárga védőhuzallal, H05 VV-F 4x1,5 PCV típusú szigetelt csatlakozó kábelek sárga-zöld védőhuzallal vagy más ezekkel egyenértékű vagy jobb kábelek. 21

22 Műszaki jellemzők Adattábla A Szériaszám B Kód C Modell D Típus E Védjegy F Műszaki információk G Megfelelőségi jelölések FENNTARTJUK MINDEN OLYAN VÁLTOZTATÁS JOGÁT, AMELY NEM BEFOLYÁSOLJA A KÉSZÜLÉK FUNKCIONALITÁSÁT. A készülék használati utasítása megtalálható honlapunkon is: / < /> 22
