1 Bevezetés az elektronikába 4. Feladatsor: RGB LED, nyomógombok, hibakeresés - dugaszolós próbapanelon 1
2 Az RGB LED bemutatása Az RGB LED három, különböző színű LED egy közös tokban. A három szín a három alapszín, amelyből minden más szín kikeverhető (additív színkeveréssel). Az RGB elnevezés az alapszínek angol neveinek kezdőbetűiből áll össze. Red = piros Green = zöld Blue = kék 2

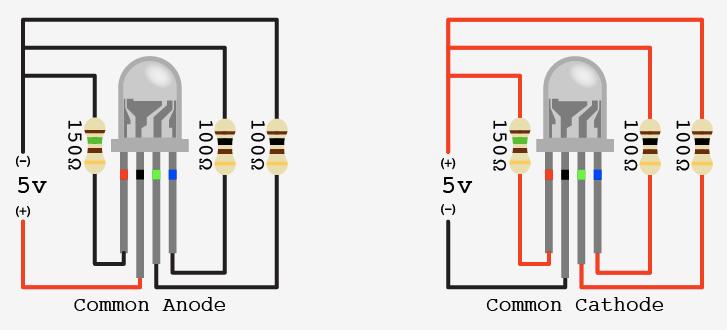

3 Közös anód vagy közös katód? Attl függően, hogy a LED-ek kattdja vagy antdja van összekötve, a polaritást meg kell fordítani A kétféle változat csupán a pozitív vagy negatív logikához történő egyszerű illeszthetőséget szolgálja 3

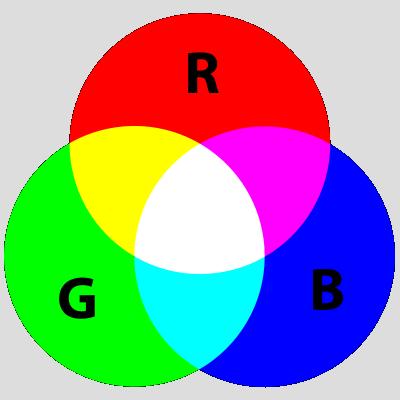

4 Additív színkeverés elve Az additív színkeverés elve: a színkomponensek összeadtdnak Ha különböző arányban keverjük a komponenseket, akkor elvileg bármely színárnyalat kikeverhető. Forrás: 4

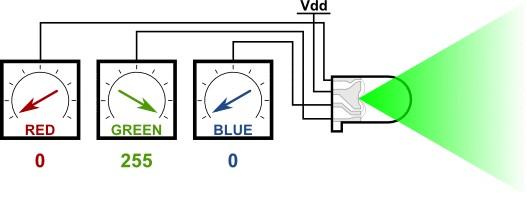

5 Az RGB LED kipróbálása Három kapcsolt segítségével kiprtbálhatjuk a három alapszín egyszerű kombinácitit Ne feledkezzünk el az áramkorlátozt ellenállásokrtl! Közös katódú LED esetén a közös lábat az elem negatív sarkára kötjük! A LED-ek a kapcsolók jobbra tolt állapotában világítanak (amikor az adott anód az elem pozitív sarkára csatlakozik, az 1 kω ellenálláson keresztül. 5
6 Az RGB LED kipróbálása Három kapcsolt segítségével kiprtbálhatjuk a három alapszín egyszerű kombinácitit Közös anódú LED esetén a közös láb a pozitív tápfeszültségre csatlakozik, a kapcsoltk fordítva működnek! A foglalkozáson ezt a kapcsolást építettük meg 6
7 RGB LED vezérlése nyomógombokkal Az előző kapcsolást nyomtgombokkal is megépíthetjük Áramkorlázásra it is 1 kω-os ellenállásokat használunk Ebben a kapcsolásban közös anódú LED szerepel 1. kérdés: Miért használunk it három külön ellenállást? 2. kérdés: Mikor használhatunk a közös ágban egyetlen ellenállást? 7

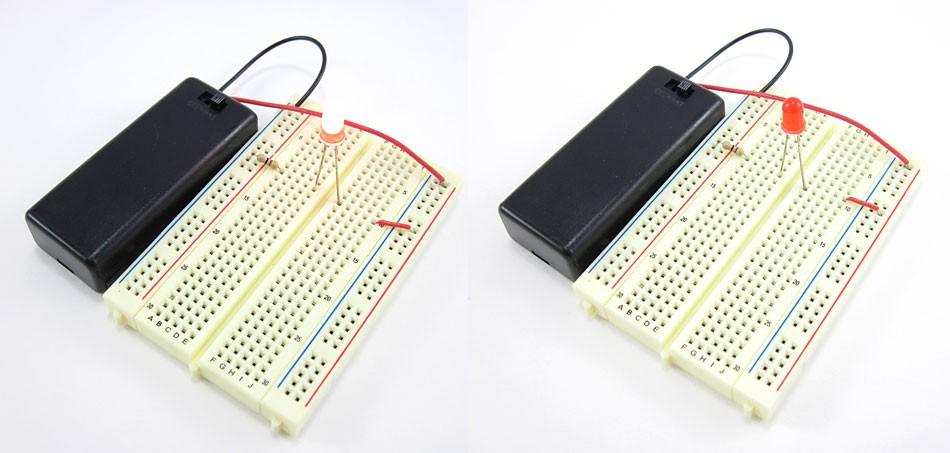

8 Hibakeresési feladatok A feladatok forrása: 1. Látsztlag két, egyforma áramkört építetünk, bekapcsoláskor mégis csak az egyik LED világít. Mi a hiba a jobboldali áramkörnél? 8

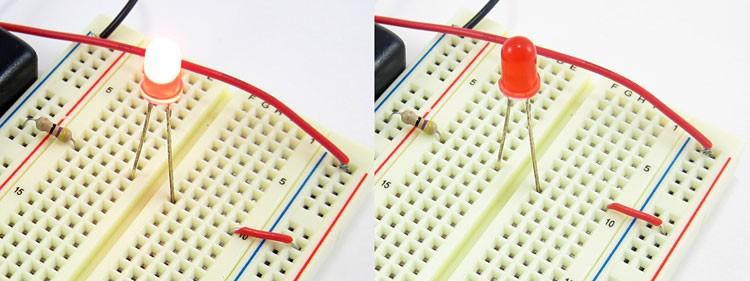

9 1. feladat megoldása Csak egy aprt különbség: rossz csatlakoztsorba dugtuk a vezetéket, az áramkör emiat nem zártdik! 9
10 Hibakeresési feladatok 2. feladat: Látsztlag két, egyforma áramkört építetünk, bekapcsoláskor mégis csak az egyik LED világít. Mi a hiba a jobboldali áramkörnél? 10
11 2. feladat megoldása Csak egy aprt különbség: rossz tápvezeték sínbe dugtuk a piros vezetéket, az áramkör emiat nem zártdik! 11
12 Hibakeresési feladatok 3. feladat: Látsztlag két, egyforma áramkört építetünk, bekapcsoláskor mégis csak az egyik LED világít. Mi a hiba a jobboldali áramkörnél? 12
13 3. feladat megoldása Csak egy aprt különbség: Az elem vezetékeit fordítva csatlakoztatuk a tápvezeték sínekhez! 13
14 Vigyázat! Zárlatveszély! Nagyon fgyeljünk arra, hogy a lengő szerelés miat ne érjenek össze az alkatrészek csupasz lábai, mert zárlat alakulhat ki! Zárlat esetén a kapcsolásnak olyan pontjait kötjük össze, olyan áramkör alakulhat ki, amelyet nem szándékoztunk összekötni. A zárlat hibás működést vagy túlterhelést is okozhat! 14

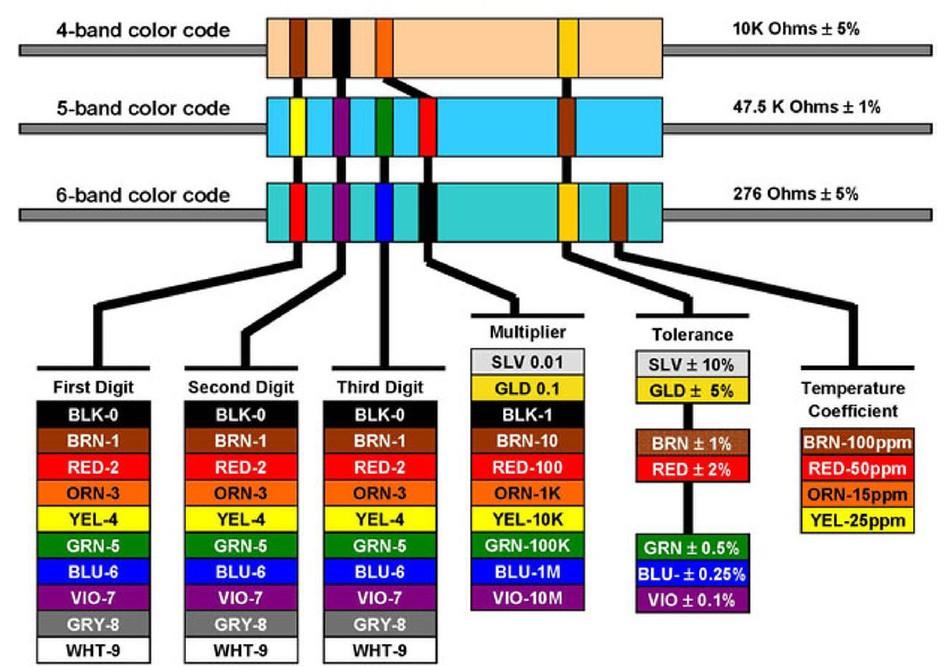

15 Ellenállás színkódok 15
