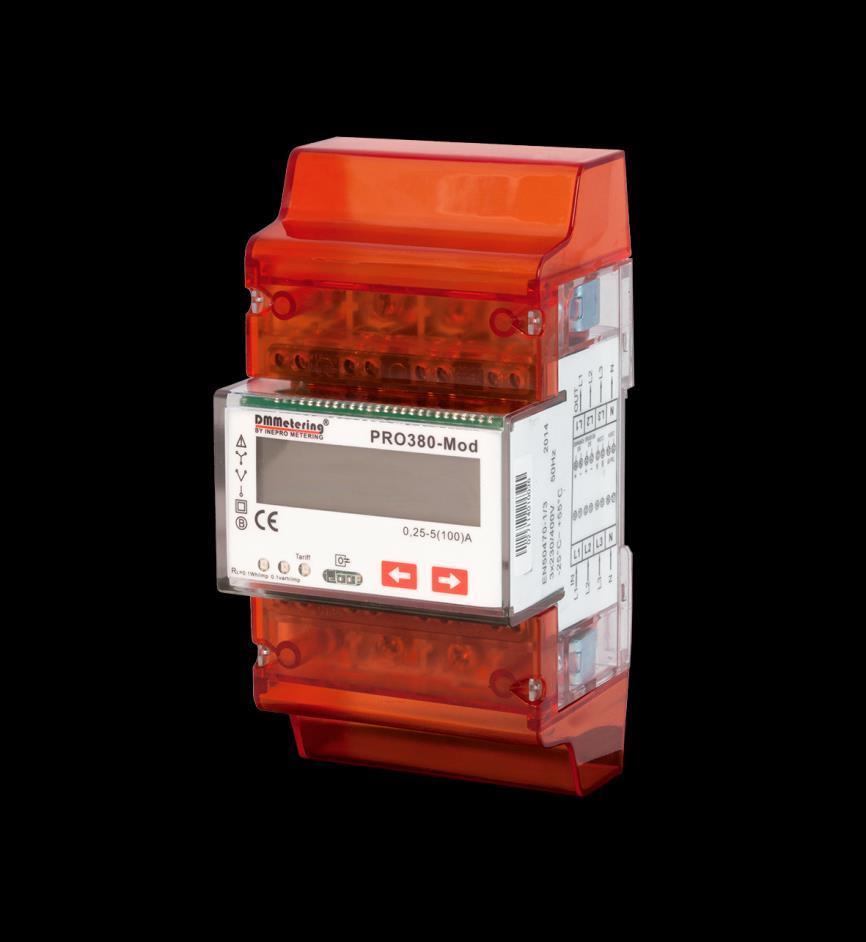

1 PRO380-S PRO380-Mb PRO380-Mod PRO 380 sorozat MID DIN sínes 3 fázisú, 4 vezetékes DIN sínes 3 fázisú, 3 vezetékes fogyasztásmérők Használati útmutató A használati útmutató az eredeti, v verziószámú, angol nyelvű használati útmutató alapján készült C+D Automatika Kft Budapest, Földváry u. 2. Tel: (1)

2 1 Tartalomjegyzék 1 Tartalomjegyzék Biztonsági előírások Tanúsítványok Műszaki adatok Tulajdonságok Pontosság Infra-specifikáció M-bus kommunikáció specifikáció (csak PRO380-Mb!) RS485 kommunikáció specifikáció (csak PRO380-Mod!) Méretek Bekötési rajz Működtetés Működési és fogyasztáskijelző Meddő energia kijelzés Tarifa kijelzés Mérésleolvasás LCD kijelző Lapozási (scrolling) funkciók Áramváltó áttétel beállítása (csak CT!) Háttérvilágítás S0 impulzus kimenet A teljes (összegzett) villamos energia fogyasztás kiszámítása Kommunikáció az M-bus kimeneten (csak PRO380-Mb!) Kommunikáció a Modbus kimeneten (cask PRO380-Mod!) Hibaelhárítás Hiba/ Diagnosztika kijelző Műszaki támogatás Függelék PRO380 kéttarifa funkció Függelék PRO380-Mb Függelék PRO380-Mod Függelék Infravörös PC szoftver Függelék: regiszter táblázat

3 2 Biztonsági előírások Információk az Ön biztonsága érdekében Ez a kézikönyv nem tartalmazza az eszköz (modul, termék) üzemeltetéséhez szükséges összes biztonsági paramétert, tekintve, hogy a különböző működtetési feltételek és az adott országra vonatkozó előírások eltérhetnek egymástól. Mindazonáltal tartalmazza mindazokat az előírásokat, melyeket mindenképpen el kell olvasni a saját biztonsága és a termék fizikai károsodásának elkerülése érdekében. Ezeket az információkat egy háromszög alakú ábrával láttuk el és az alábbiak szerint mutatja a veszélyességi fokokat. Figyelmeztetés Jelentése: az útmutatások figyelmen kívül hagyása halált, súlyos sérülést, vagy a termékben jelentős károsodást okozhat. Veszély Jelentése: áramütés veszélye miatt a szükséges biztonsági előírások figyelmen kívül hagyása halált, súlyos sérülést, vagy a termékben jelentős károsodást okozhat. Képzett szakemberek Csak képzett szakemberek telepíthetik és üzemeltethetik az útmutatóban leírt eszközt (modult, terméket). Képzett szakember címszó alatt azokat a szakembereket értjük, akik a biztonsági és szabályozási előírásoknak megfelelő jogosítványokkal rendelkeznek a telepítéssel, üzembehelyezéssel, az áruk minősítésével, földeléssel, rendszerekkel és áramkörökkel kapcsolatban. Rendeltetésszerű használat Az eszköz (modul, termék) csak a jegyzékben és a használati útmutatóban szereplő alkalmazásokra használható. Helyes kezelés A termék tökéletes, megbízható használatának előfeltételei a megfelelő szállítás, tárolás, üzembe helyezés, csakúgy, mint a karbantartás. Használata során a mérő egyes részei veszélyes feszültség alá kerülnek. Csak megfelelően szigetelt szerszámokat használjon! Feszültség alatt csatlakoztatni tilos! Kizárólag száraz helyre telepítse a mérőműszert! A műszert robbanásveszélyes környezetbe, vagy poros, rozsdás, illetve rovarok által veszélyeztetett helyre telepíteni tilos! Győződjön meg róla, hogy a használt kábelek megfelelnek a mérő maximum terhelhetőségének! A mérő feszültség alá helyezése előtt győződjön meg róla, hogy a hálózati kábel megfelelően van csatlakoztatva. A mérő csatlakozó kapcsait kézzel, fémmel, blankolt kábellel, vagy más, hasonló tárggyal megérinteni tilos az áramütés és egészségkárosodási veszély miatt. 3

4 Győződjön meg a védőburkolat visszahelyezéséről az üzembe helyezést követően! Üzembe helyezést, karbantartást és javítást csak képzett szakember végezhet. A plombát feltörni és a védőburkolatot eltávolítani tilos a mérő működésének károsodása és a garancia elvesztése miatt. A mérőt eldobni, vagy egyéb, hasonló fizikai hatásnak kitenni tilos a belső, precíziós komponensek sérülésveszélye miatt. Minden csavart rögzíteni kell. Győződjön meg róla, hogy a csatlakozókhoz a vezetékek megfelelően illeszkednek és rögzítettek. Amennyiben a vezetékek túl vékonyak, a hibás kontaktus a mérő meghibásodását okozhatja. 4

5 3 Tanúsítványok 5

6 4 Műszaki adatok Tokozat PC lángálló műanyag Névleges feszültség (Un) 230/400V AC (3~) Működési feszültség 3*230/400V ±20% Szigetelési szilárdság: - AC feszültségállóság 4KV 1 percig - Feszültséglökés elleni védelem 6KV 1.2µS Bázisáram (Ib) 5A (1.5A áramváltós kivitel esetén) Maximális áram (Imax) 100A (6A áramváltós kivitel esetén) Működtetési áramtartomány 0.4%Ib-Imax Túláram védelem 30Imax 0.01s időtartamig Működési frekvencia 45-60Hz Önfogyasztás 2W/fázis - 10VA/fázis (aktív reaktív) Impulzus kijelzés (PIROS LED) imp/kwh Impulzus kimenet , 2.000,1.000,100, 10, 1, 0.1 vagy 0.01 imp/kwh Impulzus szélesség /2.000/ impulzus o W 40ms o W 20ms o W 10ms o W 5ms o > W 2,5ms impulzus o W 40ms o > W 20ms - Egyéb impulzus o Mindig 40ms es verziótól (009D1081): o 1000 impulzus/kwh fix impulzus szélesség 30 ms o 2000 impulzus/kwh W esetén 20 ms; W esetén 15 ms Adatmentés Adattárolás több, mint 10 évig 4.1 Tulajdonságok Működési páratartalom 75% Tárolási páratartalom 95% Működési hőmérséklet -25 C C Tárolási hőmérséklet -30 C- +70 C Nemzetközi szabvány megfelelőség EN /3 Pontossági osztály B (=1% pontosság) Mechanikai védettség IP51 Védelmi osztály II 6

7 4.2. Pontosság 0.05Ib Cosφ = 1 ±1.5% 0.1Ib Cosφ = 0.5L ±1.5% Cosφ= 0.8C ±1.5% 0.1Ib - Imax Cosφ = 1 ±1.0% 0.2Ib - Imax Cosφ = 0.5L ±1.0% Cosφ = 0.8C ±1.0% 4.3 Infra-specifikáció Infra hullámhossz Kommunikációs távolság Protokoll nm Direkt kontaktus IEC :2002 (IEC1107) 4.4 M-bus kommunikáció specifikáció (csak PRO380-Mb!) Bus típus M-bus Sebesség (baud rate) 300, 600, 1200, 2400, 4800 és 9600 (alapértelmezett) Távolság 1000m Downlink signal Master - slave,feszültség moduláció Uplink signal Slave - master,áram moduláció Vezeték JYSTY (n 2 0.8) Protokoll EN Maximum bus terhelés 64 műszer / bus* 4.5 RS485 kommunikáció specifikáció (csak PRO380-Mod!) Bus típus RS485 Protokoll MODBUS RTU, 16 bit CRC Sebesség (baud rate) 1200, 2400, 4800, 9600 (alapértelmezett) Címzés felhasználó által beállítható Maximum bus terhelés 60 műszer / bus* Távolság 1000m *A maximális mérők száma függ az átalakítótól, a sebességtől (baud rate) (minél magasabb a sebesség, annál kevesebb műszer használható), és a mérők telepítési körülményeitől. 7

8 4.6 Méretek Védőburkolat nélküli magasság Magasság Szélesség Mélység Max vezeték átmérő Súly 92,4 mm 141 mm 70 mm 63 mm 25 mm 2 (hajlékony vezeték) 35 mm 2 (tömör vezeték) 0.39 Kg (nettó) VESZÉLY Szüntessen meg minden áramellátást a mérőn és az installációs felületen, mielőtt elkezdene rajta dolgozni. Feszültségmérővel bizonyosodjon meg a feszültségmentességről. FIGYELMEZTETÉS Az üzembehelyezést csak a megfelelő képesítéssel rendelkező szakember hajthatja végre. Használjon megfelelően szigetelt eszközöket az üzembe helyezéskor. Telepítsen olvadó biztosítót vagy hőkioldó biztosítót vagy egypólusú kismegszakítót a fázisvezetőkre és ne a nullavezetőre. 8

9 Javasoljuk, hogy a mérőt a külső áramkörhöz csatlakoztató kábel a megszakítókra vonatkozó áramterhelhetőségi előírásoknak és rendelkezéseknek megfelelően legyen méretezve. Külső kapcsoló vagy megszakító telepítését javasoljuk a bemenő vezetékre, amely megszakítóként működik a mérővel szemben. A kapcsoló, vagy megszakító a kezelő kényelme érdekében a mérő közelében legyen elhelyezve, valamint mind az épület villamos kivitelezésével, mind a helyi előírásokkal kompatibilisek kell legyenek. Külső biztosító, vagy olvadóbiztosító telepítése kötelező a bemenő vezetékre, amely megszakítóként működik a mérővel szemben. A biztosító a kezelő kényelme érdekében a mérő közelében legyen elhelyezve, valamint mind az épület villamos kivitelezésével, mind a helyi előírásokkal kompatibilis kell legyen. A mérő mind létesítményen belül, mind pedig vízhatlan külső mérődobozban elhelyezhető, a helyi rendelkezéseknek és előírásoknak megfelelően. A manipuláció lehetőségét elkerülendő, a mérőt lakattal, vagy hasonló eszközzel célszerű ellátni. A mérő tűzbiztos falon helyezendő el. A mérőt jól szellőző és száraz helyen kell elhelyezni. Veszélyes, vagy szennyezett környezet esetén védődobozban kell elhelyezni a mérőt. A mérőt üzembe helyezni és működtetni csak tesztelés és tanúsított plombálás után engedélyezett. A mérőt 35 mm-es DIN sínre lehet rögzíteni. A mérőt olyan magasságban kell elhelyezni, ahonnan könnyű leolvasni az adatokat. Ha mérő szélsőséges hatásoknak van kitéve (pl. viharok, forrasztóeszközök stb.), speciális védőburkolattal kell ellátni. Üzembehelyezés után a mérőt plombával kell ellátni az eredmények manipulálásának lehetősége ellen. 9

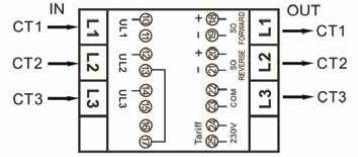

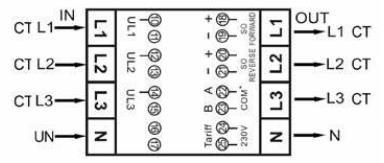

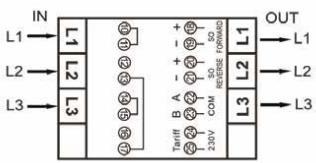

10 Áramváltós bekötés 100A-es direktmérő bekötés 4.7 Bekötési rajzok 3P4W - 3 fázisú 4 vezetékes 3 vezetékes kapcsolás esetén az N kapcsokat nem kell bekötni. 3P3W - 3 fázisú 3 vezetékes ARON kapcsolás L1 (in) Fázis 1 bemenet L1 (out) Fázis 1 kimenet L2 (in) Fázis 2 bemenet L2 (out) Fázis 2 kimenet L3 (in) Fázis 3 bemenet L3 (out) Fázis 3 kimenet N (in) Nulla bemenet L1 (out) Nulla kimenet 10/11 használaton kívül 12/13 használaton kívül 14/15 használaton kívül 16/17 használaton kívül 18/19 Import Energia Impulzus kimenet (S0) 20/21 Export Energia Impulzus kimenet (S0) 22/23 M-Bus / Modbus kommunikációs port 24/25 Tarifaváltó bemenet (230V) CSAK ARON BEKÖTÉS ESETÉN! L1 (IN) Fázis 1 bemenet L1 (OUT) Fázis 1 kimenet L2 (IN) Fázis 2 bemenet L2 (OUT) Fázis 2 kimenet L3 (IN) Fázis 3 bemenet L3 (OUT) Fázis 3 kimenet 10/11 használaton kívül 12/13 összekötve 16/17 14/15 használaton kívül 16/17 összekötve 12/13 18/19 Import Energia Impulzus kimenet (S0) 20/21 Export Energia Impulzus kimenet (S0) 22/23 M-Bus / Modbus kommunikációs port 24/25 Tarifaváltó bemenet (230V) CT1 (IN) CT1 bemenet CT1 (OUT) CT1 kimenet CT2 (IN) CT2 bemenet CT2 (OUT) CT2 kimenet CT3 (IN) CT3 bemenet CT3 (OUT) CT3 kimenet UN (IN) Nulla bemenet N (OUT) Nulla kimenet 10/11 Fázis 1 feszültség bemenet 12/13 Fázis 2 feszültség bemenet 14/15 Fázis 3 feszültség bemenet 16/17 használaton kívül 18/19 Import Energia impulzus kimenet (S0) 20/21 Export Energia impulzus kimenet (S0) 22/23 M-Bus / Modbus kommunikációs port 24/25 Tarifaváltó bemenet (230V) CSAK ARON (2 áramváltós) BEKÖTÉS ESETÉN! CT1 (IN) CT1 bemenet CT1 (OUT) CT1 kimenet CT2 (IN) CT2 bemenet CT2 (OUT) CT2 kimenet CT3 (IN) CT3 bemenet CT3 (OUT) CT3 kimenet 10/11 Fázis 1 feszültség bemenet 12/13 Fázis 2 fesz. bemenet 16/17-tel összekötve 14/15 Fázis 3 feszültség bemenet 16/17 12/13-mal összekötve 18/19 Import Energia impulzus kimenet (S0) 20/21 Export Energia impulzus kimenet (S0) 22/23 M-Bus / Modbus kommunikációs port 24/25 Tarifaváltó bemenet (230V) Az áramváltókat NEM kell leföldeni. Csak a 3P3W ARON bekötés esetén kell hidat képezni a 13-as és 17-es sorkapcsok között (a műszer dobozában megtalálja az ehhez szükséges rövidrezáró elemet). 10

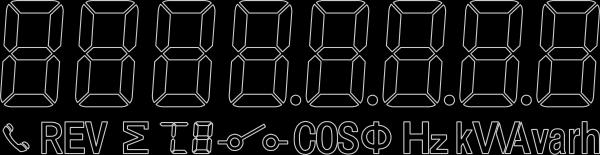

11 5 Működtetés 5.1 Működési és fogyasztáskijelző A műszer előlapján 1 darab piros LED található, amely a fogyasztást mutatja. Ha fogyasztás történik, a LED villog. Minél gyorsabban villog, annál nagyobb a fogyasztás ( villanás/kwh). Lapozó (scrolling) üzemmódban a kijelzőn először FW (import energia) vagy RV (export energia) kijelzés. 5.2 Meddő energia kijelzés A kijelző Kvarh jelzése mutatja, hogy a mérő meddő energiát mér. 5.3 Tarifa kijelzés T1 vagy T2 jelzi a kijelzőn az aktív tarifát. 5.4 Mérésleolvasás Az előlapon lévő két piros LED jelzi a mérést, egy a hatásos egy a meddő villamos energiának. Fogyasztás esetén a LED villog. minél gyorsabban villog, annál nagyobb a fogyasztás ( villanás/kwh). A műszer egy 8 digites LCD-vel rendelkezik. A fogyasztás kijelzése: kwh. 5.5 LCD kijelző Az LCD egy multifunkcionális kijelző, két sorban mutatja a műszer állapotát. A felső sor mutatja az értéket, az also a mértékegységet, fázist / irányt. Bekapcsolás után az alábbi felirat kell, hogy megjelenjen: Ez mutatja a villamos energia irányát fázisonként. A képen a Fázis 1 export, a 2-es és 3-as fázis import energiát jelez. Az alábbi oldalak elérhetőek akár nyomógomb, akár lapozás (scrolling) üzemmód segítségével a mérőn. A lapozás sorrendjének megváltoztatásához bővebb információt az infravörös adapter használati útmutatójában talál. 11

12 5.6 Lapozási (scrolling) funkciók Automatikus lapozás A mérő 10 mp-enként továbblép a kövekezőnek beállított oldalra (beállításfüggő) Lapozási idő megváltoztatása nyomógomb segítségével Tartsa valamelyik nyomógombot nyomva 5 mp-ig az alábbi kijelzőnél: A gomb felengedése után a háttérvilágítás kétszer felvillan (OFF/ON), a programozási üzemmódba való belépés jelzéseként. A gombok segítségével válassza ki a lapozási időt (01-30 mp). A megfelelő időtartam kiválasztását követően engedje fel a gombot és várjon 10 mp-et az új beállítás rögzítéséhez Kézi lapozás A nyomógomb lenyomásával tud léptetni a különböző oldalak között (ld. fenti táblázat, a pontos típus függvényében) Adat táblázat oldalak Az adat táblázatok ki-, illetve bekapcsolhatóak az automatikus lapozási módban. Bővebb információért ld. IR (infravörös) használati útmutató. 12

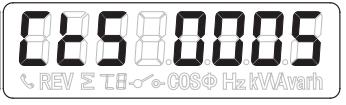

13 5.7 Áramváltó áttétel beállítása (csak CT!) FIGYELEM! Az áramváltó áttételét be kell állítani a fogyasztásmérő használata előtt. Miután egyszer megtörtént a beállítás, többet nem lehet ezen módosítani (a forgalmazó is csak abban az esetben tudja megváltoztatni, ha a fogyasztásmérő 0kWh-t mutat, tehát még nem volt használva). A rosszul megadott áramváltóáttétel hibás méréshez vezet! A beállítás menete: - Kapcsoljuk be a fogyasztásmérőt: kijelzőn először ez jelenik meg: majd ez: - Először az áramváltó szekunder áramát lehet beállítani ez 1A vagy 5A lehet (jellemzően utóbbi). Ez a kijelzőn a Ct utáni számjegy. A megfelelő érték kiválasztása a bal vagy jobb gombbal lehetséges. - Jóváhagyás és tovább lépés a jobbra és balra nyilak egyidejű, 3 másodpercig történő nyomva tartásával lehetséges. - Primer áram beállításához a 4 számjegyet egyesével kell megváltoztatni. Mindig az a számjegy villog, amit éppen változtatni lehet a jobbra vagy balra nyíllal. - A következő számjegyre átlépés a jobbra és balra nyilak egyidejű, 3 másodpercig történő nyomva tartásával lehetséges. - Az utolsó számjegy beállítását követően az áramváltó áttételének mentése a műszerben megtörténik, innentől kezdve nem lehet majd megváltoztatni Háttérvilágítás A fogyasztásmérő kijelzője kék háttérvilágítással van ellátva Háttérvilágítás beállítása Nyomja le a job oldali gombot 5 mp-ig a BL btn oldalon, majd engedje fel a gombot. A gomb felengedése után a háttérvilágítás kétszer felvillan (OFF/ON), a programozási üzemmódba való belépés jelzéseként. 13

14 A gomb lenyomásával válasszon az alábbi opciók közül: bl btn bl off bl on Világítás aktiválásához nyomja le a gombot Mindig kikapcsolva Mindig bekapcsolva A beállítást követően tartsa nyomva a gombot 10 mp-ig, az új beállítás eltárolásához Napi számláló nullázása A műszer a mért fogyasztás rögzítésére egy napi számlálóval került felszerelésre. Ez az import energia számítására alkalmas, a felhasználó által nullázható Napi számláló nullázása 2. Tartsa lenyomva a jobb oldali gombot 5 mp-ig a kwh 0 oldalon. A gomb felengedését követően a háttérvilágítás kétszer felvillan (OFF/ON), és a számláló visszaáll 0-ra S0 impulzus kimenet A fogyasztásmérő két, a belső áramkörtől optocsatolt impulzuskimenettel van ellátva (import és export). Ez impulzust generál a mért villamos energiához viszonyítva, elsősorban távoli eléréshez (leolvasás) vagy pontosság teszteléshez. Az impulzuskimenet egy polaritásfüggő, nyitott kollektoros tranzisztor kimenet, amely külső feszültségforrást igényel a megfelelő működéshez. Ehhez a külső feszültség (Ui) 27 V DC alatt kell, hogy legyen, a maximum kapcsolási áramfelvétel (Imax) 100 ma. Az impulzuskimenet csatlakoztatásához csatlakoztassa az 5-27 V DC-t a 18/20-es csatlakozóhoz (kollektor), a jelvezetéket (S) a 19/21-as csatlakozóhoz (emitter). pin 18/20 (kollektor) pin 19/21 (emitter) Áramváltós fogyasztásmérő esetén, az impulzus kimenet független a mérőben beállított áramváltó értéktől: 5/5 A-es áramváltó beállítással adja az impulzusokat. Az impulzus kimenet megváltoztatásához vásároljon egy IR (infravörös) fejet és a megfelelő szoftvert a forgalmazótól. A választható S0 kimenet értékeket ld. a 4. fejezet Műszaki adatoknál. 14

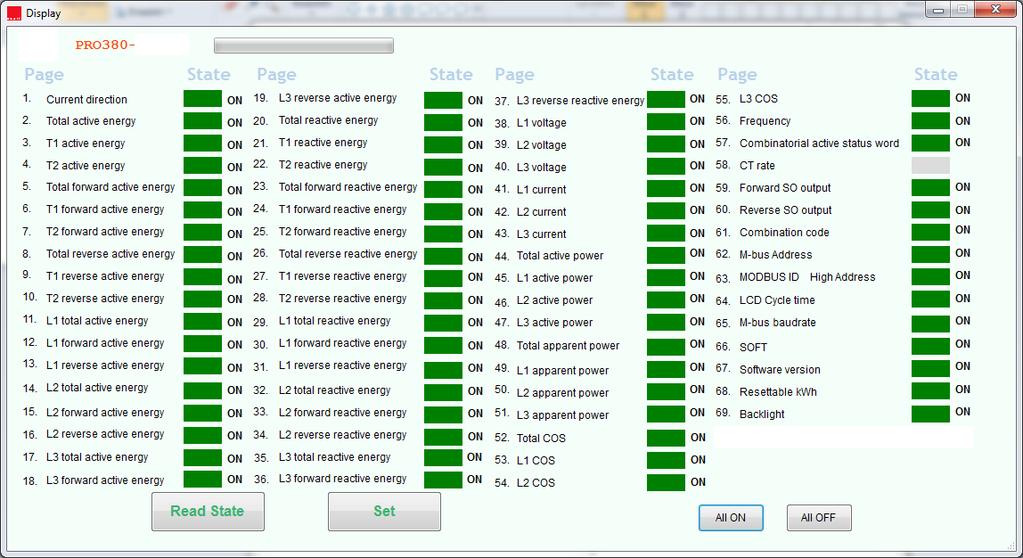

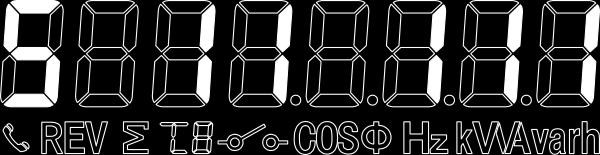

15 5.9. A teljes (összegzett) villamos energia fogyasztás kiszámítása A műszer lehetőséget biztosít a teljes villamos energia (felhasználás) kijelzésére, különböző számítási módszerekkel. felirat jelzi, hogy a kijelzett érték a teljes (összegzett, import-export) fogyasztás. A számítási módszer megváltoztatásához használja az infravörös fejet (tartozékként kapható) és a szoftvert (letölthető a gyártó honlapjáról). Az infra fej használatával kapcsolatban ld. IR (infravörös) használati útmutató. Az alábbi számítási módszerek állnak rendelkezésre: Kód Összes (hatásos) energia C-01 Csak import C-04 Csak export C-05 Import + Export C-06 Export Import C-09 Import Export C-10 Import Export Kommunikáció az M-bus kimeneten (csak PRO380-Mb!) A műszer M-bus porttal rendelkezik, amin keresztül kiolvashatóak a mért adatok. A kommunikációs protokoll megfelel az EN szabvány követelményeinek. A műszer számítógépes kommunikációra alkalmas. Az adatok kiolvasása érdekében telepítse és állítsa be a szoftvert. Használjon egy M-bus átalakítót a csatlakoztatáshoz. Csatlakoztatási pontok: 22 és 23 számú sorkapcsok. A mérő alapértelmezett elsődleges címe 001. A másodlagos címzés a mérő sorozatszámából következik (utolsó 8 számjegy). Bővebb információért ld. 2-es függelék Kommunikáció a Modbus kimeneten (cask PRO380-Mod!) A műszer számítógépes kommunikációra alkalmas. Az adatok kiolvasása érdekében telepítse és állítsa be a szoftvert. Használjon egy RS485 átalakítót a csatlakoztatáshoz. Elsődleges csatlakoztatási pontok: 22 és 23 számú sorkapcsok. A mérő alapértelmezett címe 001. Bővebb információért ld. 3-as függelék. 15

16 6. Hibaelhárítás VESZÉLY Javítás és karbantartás alatt a mérő csatlakozó kapcsait kézzel, fémmel, blankolt kábellel, vagy más, hasonló tárggyal megérinteni tilos az áramütés és egészségkárosodás veszélye miatt. A védőburkolat felnyitása előtt távolítson el minden, a fogyasztásmérőhöz csatlakoztatott eszközt. Az áramütés kockázatának elkerülése érdekében szüntessen meg minden áramellátást a mérőről és az installációs felületről, mielőtt felnyitná a védőburkolatot. FIGYELMEZTETÉS A javítást és a karbantartást csak a megfelelő képesítéssel rendelkező szakember hajthatja végre Használjon megfelelően szigetelt eszközöket az üzembe helyezéskor. Győződjön meg róla, hogy a védőburkolat a helyére került a javítást vagy karbantartást követően. A fenti rendeletek be nem tartása a mérő károsodását okozhatja. Probléma Lehetséges ok Vizsgálat/Megoldás A piros fogyasztásmérő LED nem villog. A számláló nem működik. Nincs impulzus a kimeneten. Impulzuskimenet aránya nem megfelelő. Nincs fogyasztó a mérőn. A fogyasztás nagyon alacsony. Nincs fogyasztó a mérőn. A DC táp nem csatlakozik a mérőhöz. Nem megfelelő a csatlakozás. Nem megfelelő impulzus arány került beállításra. Csatlakoztasson fogyasztót a mért hálózatra. Ellenőrizze a fogyasztást megfelelő műszerrel. Ellenőrizze a piros fogyasztásmérő LED villogását villanás 100 impulzus esetén =0.01kWh. Ellenőrizze a külső feszültség forrást. (Ui) 5-27 VDC. Ellenőrizze a helyes kapcsolási rendet: 5-27 VDC a 20+-as csatlakozóhoz, a jelvezeték(s) a 21-es csatlakozóhoz. A szoftver és az infra fej segítségével állítsa be a megfelelő rátát. Egyéb technikai problémák esetében lépjen kapcsolatba a forgalmazóval. 16

17 6.1. Hiba/ Diagnosztika kijelző A fogyasztásmérő rendelkezik egy kijelzővel a hibák és diagnosztikai kijelzésekre. Ez egy S karakterből, valamint 2+3 digitből áll. A számjegyek jelentése: Első digit: Program státusz (0 hiba / 1 megfelelő) Második digit: Eeprom státusz (0 hiba / 1 megfelelő) Harmadik digit: Fázis A státusz (0 nincs / 1 van) Negyedik digit: Fázis B státusz (0 nincs / 1 van) Ötödik digit: Fázis C státusz (0 nincs / 1 van) Ha az első vagy a második digit 0-t mutat, jutassa vissza a műszert a forgalmazóhoz, hibás működés miatt. Ha a harmadik, vagy negyedik digit mutat nullát, ellenőrizze a bekötést Műszaki támogatás Kérjük lépjen kapcsolatba a forgalmazóval: C+D Automatika Kft Budapest, Földváry u. 2. Tel: info@meter.hu 17

18 1 Függelék PRO380 kéttarifa funkció T1 és T2 közötti átkapcsolás A mérő kéttarifás funkcióval rendelkezik, melyet külső feszültségforrás segítségével lehet aktiválni a 24/25 sorkapcsokon. AC feszültség a terminálokon: 18

19 2. Függelék PRO380-Mb A PRO380-Mb rendelkezik M-Bus kommunikációs porttal. Az M-bus kommunikáció alapbeállításai: Sebesség (baudrate) 9600 bits/mp 8 adat bit páros paritás 1 stop bit Az M-Bus csatlakozási sorkapcsok: 22/23 A másodlagos címzés megfelel a sorozatszám utolsó 8 számjegyének (ld. a mérő oldalán). Mindazonáltal, ez megváltoztatható az IR vagy Mbus kommunikáción keresztül. A sebesség (baudrate) csökkenthető az alábbi értékekre: 4800, 2400, 1200, 600 and 300 baud. Az adat bit, a paritás és a stop bit nem változtatható. A műszerben használt regiszterekhez és értelmezésükhöz ld. Függelék Regiszter táblázat. További információ Mbus kommunikációval kapcsolatban: 19

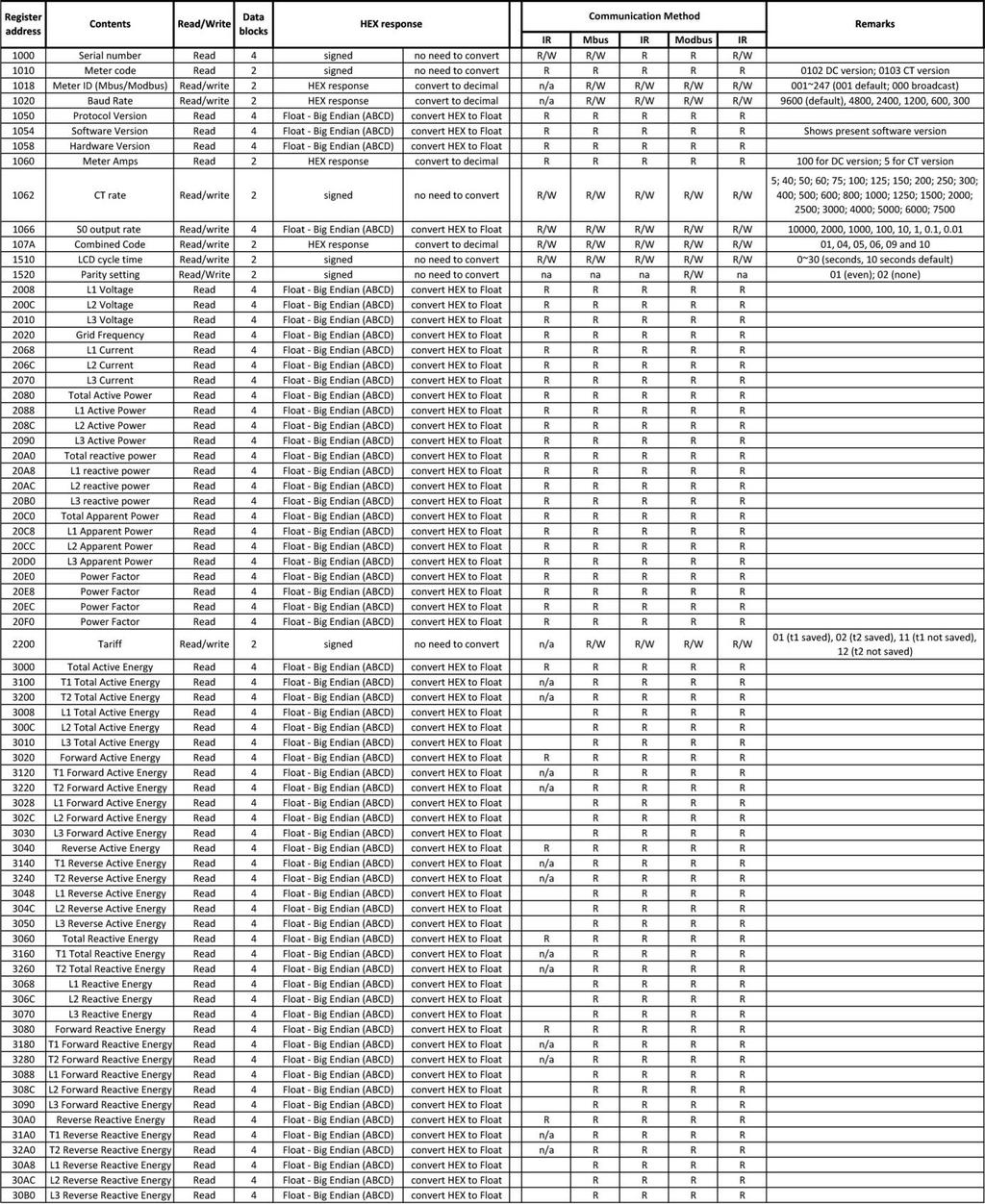

20 3. Függelék PRO380-Mod A PRO380-Mod rendelkezik Modbus kommunikációs porttal. Alapbeállítások: Sebesség (baudrate) 9600 bit/mp 8 adat bit páros paritás 1 stop bit A sebesség (baudrate) csökkenthető az alábbi értékekre: 4800, 2400, 1200 baud. Az adat bit, a paritás és a stop bit nem változtatható. Modbus csatlakozási sorkapcsok: 22/23 Amennyiben tesztelés céljából csatlakoztatja a mérőt soros átalakítóhoz (RS485), vegye figyelembe, hogy szükség lehet egy ellenállásra (120 ohm/ 0.25 watt) a sorkapcsok között (22 és 23) a műszer oldalán. A műszerben használt regiszterekhez és értelmezésükhöz ld. Függelék Regiszter táblázat. További információ Modbus-szal kapcsolatban: Fizikai: Protokoll: 20
