1 riello elettronica group Vezérlés, paraméter beállítás és állapotfigyelés korlátok nélkül ecu data exchange

2 ECU DATA EXCHANGE Apple, the Apple logo and iphone are trademarks of Apple Inc., registered in the U.S. and other countries. Android and the Android logo are trademarks of Google Inc. A Cardin elektronikus vezérlőegység (ECU) Data Exchange rendszerével lehetővé válik a közvetlen kommunikáció a CARDIN PRO motorok vezérlőegysége és az eszköz kezelője között. A motorhoz (Bluetooth kapcsolaton vagy kábelen keresztül) kapcsolódó 3G vagy Wifi modul segítségével elérheti vezérlését a Cardin Gateway-en keresztül a CRD TWO applikáció használatával akár Android, akár iphone készülékéről. CARDIN PRO Programozó interface Az INTPRG segítségével megvalósítható a vezérlőegységek távoli monitorozása és konfigurálása a CRDTWO applikáción keresztül. Az interface-t Bluetooth-on vagy kábelen keresztül a vezérléshez csatlakoztatva, 3G vagy Wifi-s hálózaton keresztül érheti el a Cardin Gateway szolgáltatást. A Gatewayen keresztül így közvetlen kapcsolat alakítható ki az INTPRG modullal kiegészített vezérlésekkel okostelefonnal vagy tablettel, hozzáférve ezzel az összes állítható paraméterhez. Főbb funkciók: - parancsok, biztonsági eszközök, hibaüzenetek kijelzése - vezérlőegységben állítható funkciók konfigurálása (ideértve az időzített esemény illetve a dátum és idő beállításokat) - nyitási/zárási parancsok, illetve öntanuló programozás indítása - távirányítók feltanítása Mindezeken felül, a rendszerhez illeszthet akár egy IP kamerát is, melynek élőképét szintén applikáción keresztül nézheti, vezérelheti, biztosítva ezzel, hogy a távoli programozásban senki nem zavarja meg. 5% 08:37 SLX (24) Event Scheduling Options Safety devices Movement Set time Set Date 09: Scheduling Set Events Remote Save Events ON APP CARDIN "CRD TWO" okostelefonra és tabletre egyaránt Cancel COMMANDS Summer Time ON WEBCAM app :34 TB FS FI CP STOP OPEN TA TD TC TAL OUT OF POS

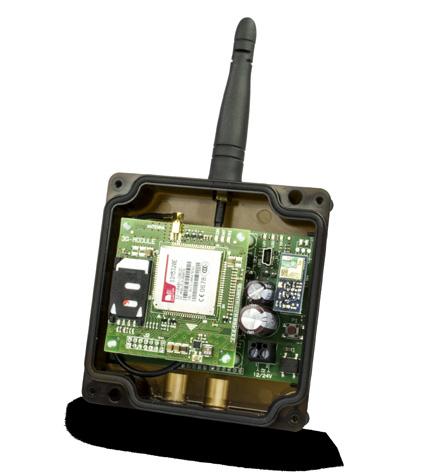

3 ecu data exchange 3G interface A 3G interface használatával lehetősége nyílik bárhonnan Cardin applikációja segítségével motorját vezérelni, a beállításokat módosítani, illetve szükség esetén diagnosztikát futtatni. INTPRG-3G10 INTPRG-3G 3G interface A 3G interface használatával lehetősége nyílik bárhonnan Cardin applikációja segítségével motorját vezérelni, a beállításokat módosítani, illetve szükség esetén diagnosztikát futtatni. Vodafone SIM kártyával + 10 éves előfizetéssel WiFi interface A WiFi interface használatával lehetősége nyílik bárhonnan Cardin applikációja segítségével motorját vezérelni, a beállításokat módosítani, illetve szükség esetén diagnosztikát futtatni. INTPRG-WF MODBT Adat kommunikációs modul Az adat kommunkiációs modul segítségével kábeles úton építheti fel a kapcsolatot a vezérlőegység és az INTPRG interface között. Bluetooth modul A Bluetooth modul segítségével fizikai összeköttetés nélkül építheti fel a kapcsolatot a vezérlőegy-ség és az INTPRG interface között. MODCA OKOSTELEFON TABLET CARDIN GATEWAY 3G - WIFI vezeték Bluetooth

4 WE ecu data exchange CO A vezérlőegység eléréséhez használja a CRD TWO applikációt, mely segítségével vezérelheti motorjait, lekérdezheti a rendszer állapotát és módosíthatja az összes paramétert a 3G vagy Wifi képes interface-en keresztül. CARDIN TWO ECU MANAGEMENT ACCESS USER SIGN UP Insert Username and Password for access If you have not already signed up, do so now to acces User name Sign up Password Set language Első lépésben hozzon létre egy saját Cardin Gateway felhasználói fiókot, adja meg a szükséges adatokat hozzá. English Log in Have you forgotten your password? INSTRUCTIONS FOR USE CRD TWO

5 Save Cancel A "command" gomb megnyomásával lépkedhet a menüben, illetve programozhatja a kapu mozgását. MMANDS BCAM A "webcam" gomb megnyomásával felcsatlakozhat egy IP kamerára. SLX1524 (24) Options Safety devices Motion Event scheduling Remote Save Cancel COMMANDS M Sequential button Automatic reclosing Preflashing Flashing Indicator light Inverting photoel A vezérlőegység menüjében az alábbi öt funkció érhető el: Opciók (Options) menü: itt találhatóak a motor beállításai. Biztonsági bemenetek (Safety) menü: itt módosíthatja a biztonsági bemenetek beállításait. Mozgás (Motion) menü: itt állíthatja be a motor típusát, és állíthatja be a mozgási műveletekhez tartozó paramétereket. Esemény (Event) menü: nyitási, zárási eseményeket állíthat be, valamint időperiódusokat hozhat létre. Távvezérlés (Radio code) menü: ebben a menüben végezheti el a távirányító feltanítását, törlését. ator light Inverting photoelectric cells A kijelző alján láthatja a biztonsági bemenetek aktuális állapotát, valamint a mozgási parancsok aktív/inaktív állapotát valós időben. Test FI Test FS TB FI FS CP TA TD TC TAL

6 ECU DATA EXCHANGE JELENLEG ELÉRHETŐ CARDIN PRO TERMÉKEINK ECU RENDSZERREL Tolókapu mozgató motorok SL524 - SL524CB SLX824CB SLX1524CB SLX3024CB CC824EINTCB CC824EINT SLi324 CC924EFAMCBS CC924EFAMS SLi724 CC924EFAMCB CC924EFAM SLi1024 Ipari sorompók ELDOM34DG ELDOM34LG ELDOM6DG

7 ecu data exchange Szárnyaskapu mozgató motorok BL824MCB BL TOW24M BL3924MCB - BL3924MRCB CC242ETOP CC242ETOPCB BLEGOS - BLEESOL HL2524ESB - HL1824ESB CC242EXTOPCB BL1924ASW CC242EFAMCB CC242EFAM BLi1000
