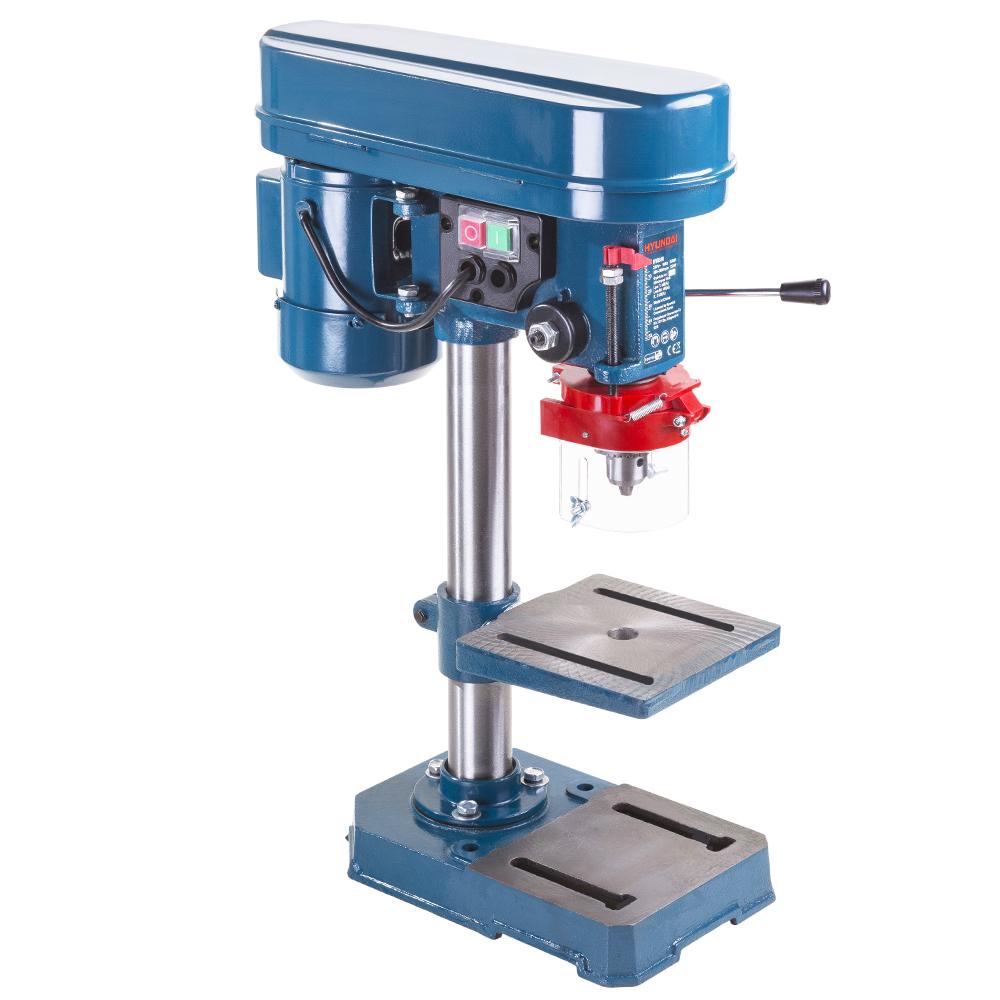

1 HYD-350 ASZTALI FÚRÓGÉP BARKÁCSOLÁSI CÉLRA EREDETI HASZNÁLATI UTASÍTÁS Magyarországi kizárólagos forgalmazó: Devon Imp-Ex Kft. Garanciális szerviz és raktár: 1211 Budapest (Csepel Gyártelep) Déli bekötő-út 10/C Licensed by Hyundai Corporation, Korea

2 Feljegyzések:

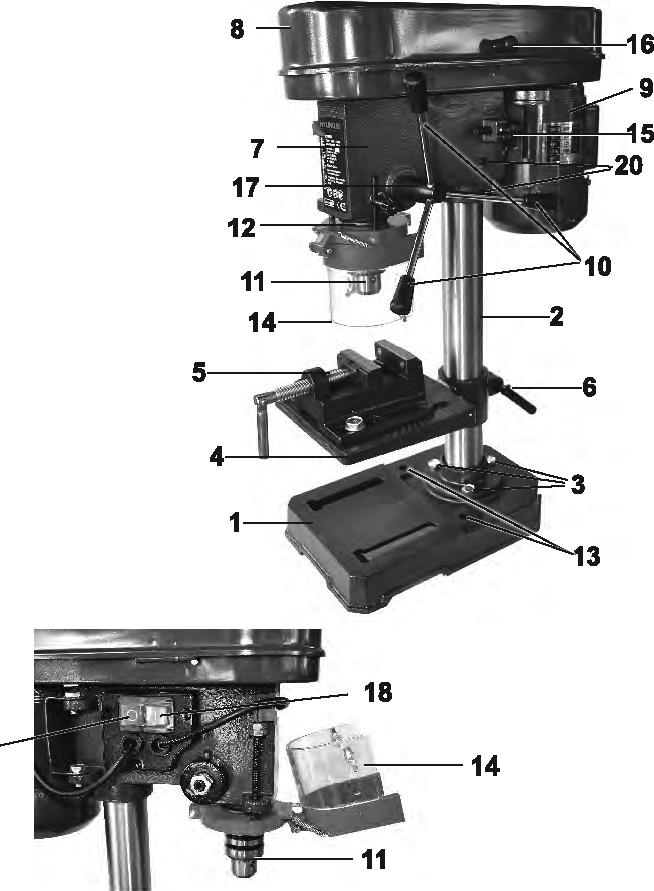

3 Figyelem! A készülékek használatánál, a sérülések és a károk megakadályozásának az érdekében be kell tartani egy pár biztonsági intézkedést. Ezért ezt a használati utasítást gondosan olvassa át, őrizze meg, azért hogy mindenkor rendelkezésére álljanak az információk. Ha más személyeknek adná át a készüléket, akkor kérjük adja át vele együtt ezt a használati utasítást is. Nem vállalunk felelőséget olyan balesetekért vagy károkért, amelyek ennek az utasításnak a figyelmen kívűl hagyásából keletkeznek. Biztonsági utasítások A megfelelö biztonsági utasítások a mellékelt füzetecskében találhatóak! FIGYELMEZTETÉS Olvasson minden biztonsági utalást és utasítást el. A biztonsági utasítások és rendelkezések be nem tartása áramcsapást, tüzet és/vagy komoly sérüléseket okozhat. Örizze meg a biztonsági utalásokat és utasításokat a jövőre nézve. A készülék leírása: 1. Gépláb 2. Oszlop 3. Rögzítő csavarok 4. Fúróasztal 5. Munkadarab befogó gépsatu 6. Szorítócsavar 7. Gépfej 8. Ékszíjburkolat 9. Motor 10. Fogantyúk 11. Fúrótokmány 12. Orsó 13. Rögzítési furatok 14. Összecsukható forgácsvédő 15. Feszítőcsavar 16. Burkolat nyitófogantyú 17. Adagoló kézkereszt agy 18. Bekapcsoló 19. Kikapcsoló 20. lmbusz rögzítőcsavarok

4 A szállítási csomagolás Nyissa ki a csomagolást és vegye ki óvatosan a készüléket a csomagolásból. Távolítsa el a csomagolási anyagot valamint a csomagolási- / és szállítási biztosítékot (ha, létezik). Ellenőrizze le, hogy teljes a szállítás terjedelme. Ellenörizze lea készüléket és atartozékrészeket szállítási károkra. Ha lehetséges, akkor őrizze meg a csomagolást a garanciaidő lejáratának a végéig. FIGYELEM A készülék és a csomagolási anyag nem gyerekjáték! Nem szabad a gyerekeknek a müanyagtasakokkal, foliákkal és aprórészekkel játszaniuk! Fennáll a lenyelés és a megfulladás veszélye! Csomagolástartalma: Oszlopos fúrógép Fogaskoszorúfúrótokmány Fúrótokmánykulcs összecsukható forgácsvédö Fúróasztal Munkadarab befogó szerszám Eredeti használati utasítás Rendeltetésszerű használat Az oszlopos fúrógép fém, műanyag, fa és hasonló munkaanyagok fúrására van meghatározva és csak a privát háztartás terén szabad használni. A géppel nem szabad élelmiszert és az egészségre káros anyagokat megdolgozni. A fúrótokmány csak 1,5- tői - 16 mm-ig terjedő szárátmérőjű hengeres szárú fúrók és szerszámok használatára alkalmas. Azon felül még kúpszárú szerszámokat is lehet használni. A készülék felnőttek általi használatra van meghatározva. A gépet csak rendeltetése szerint szabad használni. Ezt túlhaladó bármilyen használat, nem számít rendeltetésszerűnek. Ebból adódó bármilyen kárért vagy bármilyenfajta sérülésért a használó ill. A kezelő felelős és nem a gyártó. Kérjük vegye figyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari, vagy gyári használatra lettek konstruálva. Nem vállalunk szavatosságot, ha a készülék ipari, kézműipari vagy gyári üzemek területén, valamint ezekkel egyenértékű tevékenységek területénvannak használva.

5 Technikai adatok Névleges bemeneti feszültség Névleges teljesítmény Motor fordulatszám Sebességi fokozatok Fúrótokmány fordulatszám: Fúrótokmány Max. szárátmérő Kinyúló rész Fúrásmélység Oszlopátmérő Magasság Tömeg Hangnyomásmérték Lpa Hangteljesítménymérték Lwa Bizonytalanság K 230V - 50 Hz 350 Watt 1300 rpm rpm 13 mm 16 mm 115 mm 50 mm 46 mm 650 mm 16,6 kg 73 db(a) 86 db(a) 3 db (A) Csak kifogástalan készüléket használjon. A készüléket rendszeresen kell karbantartani és megtisztítani. Ne emelje túl a készüléket. Kapcsolja ki a készüléket, ha nem használja. Munkavégzéshez használjon kesztyűket. Viseljen megfelelőzajcsökkentő fülvédőt. Beüzemelés előtt A gép felszerelése Felállítani a géplábat (1) Az oszloppal (2) levő rögzítökarimát a három csavarral (3) és rugós alátéttel felerősíteni a géplábra {1) Rátolni a fúróasztalt (4) a fúróasztaltartóval az oszlopra (2). A kívánt pozícióban a szoríócsavarral (6) rögzíteni a fúróasztalt. Feltenni fúróoszlopra az ékszíjburkolattal (8) és a motorral (9) fúrófejet (7) majd az imbuszcsavarokkal (20) odarögzítni. Felcsavarozni a három fogantyút (10) az adagoló kézkeresztre. Utasítás: Rozsdásodás elleni védelemként a gép csupasz részei be vannak kennve. A fúrótokmánynak (11) az orsóra (12) való feltevése előtt mind a két részieegy kömyezetbarát oldószerrel teljesen zsírmentessé kell tenni, azért hogy biztosítva legyen egy optimális erőátvitel.

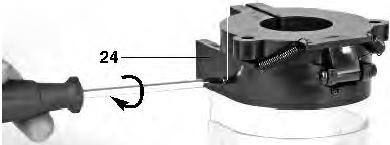

6 A gép rögzítése Beüzemeltetés előtt afúrógépnek stacionárisanfel kellszerelve lennie. Használja ehhez a talajlemezben lévő két rögzítőfuratot (13). Ügyeljen arra, hogy a gép az üzemhez és a beállítási valamint karbantartási munkálatokhoz szabadon hozzáférhető legyen. Utasítás: A rögzítőcsavarokat csak olyan feszesen szabad meghúzni, hogy az alaplemez nehogy túlfeszűljön, vagy deformálódjon. Túlságos igénybevételnél fenn áll atörés veszélye. Felhajtható forgácsvédő felszerelése. Kicsavarozni a három csavart (21). A piros befogadókeret (24) réseibe bedugni a transzparens burkolatot (23) és a csavarokkal (21) ismét fixálni. Azután a szorító csavarokkal felerősíteni a gépre a felhajtható forgácsvédőt (14). A burkolat (23) magassága fokozatmentesen elállítható és a két számyascsavar (22) által rögzíthető. A fúró kicseréléséhez fel lehet hajtani a forgácsvédőt (14), de a gép bekapcsolása előtt a forgácsvédót (14) ismét vissza kell tenni a kiinduló helyzetébe. Üzembevétel előtt figyelembe venni! Ügyeljen arra, hogy a hálózati csatlakozás feszültsége a típus tábla adataival megegyezzen. A készüléket csak egy szabályszerűlen felszerelt védőérintkezős dugaszoló aljzatra szabad csatlakoztatni. A fúrógép egy zérusfeszültségkapcsolóval van ellátva, amely védi a kezelőt a feszültségesés utáni akaratlan újbóli indulás ellen. Ebben az esetben a gépet ismét be kell kapcsolni. Üzembehelyezés Általános Bekapcsoláshoz nyomja meg a zöld bekapcsolót R1 (18), a gép beindul. Kikapcsoláshoz nyomja meg a piros kikapcsolót O" (19), a készülék kikapcsol. ügyeljen arra, hogy ne terhelje túl a készüléket. Ha az üzem alatt lecsökken a motorzaj, akkor a motor túlságosan meg van terhelve. Ne terhelje meg olyan erősen a készüléket, hogy a motor leálljon. Berakni a szerszámot a fúrótokmányba Ügyeljen okvetlenül arra, hogy a szerszámcserénél ki legyen húzva a hálózati dugó. A fúrótokmányba (11) csak cilindrikus szerszámokat, a megadott maximális szárátmérővel szabad beszorítani.csak kifogástalan és éles szerszámot használni. Ne használjon olyan szerszámokat, amelyek a száruknál sérültek vagy valamilyen más módon deformáltak vagy megrongálodtak. Csak a használati utasításban vagy a gyártó által engedélyezett tartozékot és kiegészítő készülékeket berakni. 21

7 A gyorsszorítású fúrótokmány kezelése Az asztali fúrógép egy fogas fúrótokmánnyal (11) van felszerelve. Ahhoz, hogy betegyen egy fúrót, elősször fel kell hajtani a forgácsvédőt (14), azután betenni a fúrót és afúrótokmány! A vele szállított tokmánykulccsal feszesre meghúzni. Ismét lehúzni a tokmánykulcsot. Ügyeljen a beszorított szerszámok feszes ülésére. Figyelem! Ne hagyja a tokmánykulcsot a tokmányba dugva mert a gép indításakor a tokmánykulcs kirepülhet és komoly sérüléseket okozhat. Fordulatszám beál lítás Kapcsolja ki elősször a gépet és húzza ki a hálózati csatlakozót. A különbözö orsófordulatszámokat az ékszíj áttétele által lehet beállítani. Járjon a következőképpen el: Nyissa kiaz ékszíjburkolatot (8). Lazítsa meg a feszítöcsavarokat (16) és tolja a motort (9) a gépfej irányába. Helyezze az ékszíjat a kívánt pozícióba. Feszítse meg az ékszíjat azáltal, hogy a motori (9) a gépfejhez (7) ellentétes irányba tolja. Húzza feszesre a feszítöcsavart (16). A feszesség akkor van helyesen beállftva, ha az ékszíjat középen cca. 1-2cm-re lehet benyomni. Csukja be az ékszíjburkolatot. Az ékszíjburkolatnak (8) mindig teljesen be kell zárva lennie, mivel a gép egy biztonsági kapcsolóval van felszerelve és így csak zárt ékszíjburkolatnál (8) lehet bekapcsolni. Figyelem! Ne hagyja a fárógépet sohasem nyitott ékszíjburkolat melett futni. A fedél kinyitása előtt mindig kihúzni a hálózati csatlakozót. Ne nyúljon sohasem a fúló ékszíjba. A fúróaszial döntésének a beéllitása Meglazítani afúróasztal (4) alatt a biztosító csavart. Beállítani afúróasztalt (4) a kívánt szögmértékre. A biztosító csavart ismét feszesen meghúzni azért hogy fixálja a fúróasztalt (4) ebben a pozícióban. A fúróasztal magasságának a beállítása Meglazítani afeszltöcsavart (6). Nyomás vagy emelés és egyidejüleges enyhe balra és jobbra való elfordítás által beállítani afúróasztalt (4) a kívánt magasságra. lsmétfeszesre húzni afeszítőcsavart (6). Beszorítani a munkadarabot A munkadarabot már alapvetőleg egy gépsatu vagy egy megfelelő szorítószerszám segítségével beszorítani. Ne tartsa a munkadarbot sohasem kézzel!

8 A fúrásnál a munkadarabnak a fúróasztalon (4) mozgathatónak kell lennie, azért hogy öncentrírozás történhetjen. A munkadarabokat okvetlenül biztosítani elfordulás ellen. Ez legjobban a munkadarabnak ill. a gépsatunak egy feszes ütközésre való ráfektetés által történik. Figyelem! Pléhrészeket be kell szorítani, azért hogy ne lehesen őket felrántani. Állítsa be a munkadarabnak megfelelő helyes magasságban és döntésben a fúróasztalt. A munkadarab felső széle és a fúróhegy között elegendő távolságnak kell maradnia. Fúrás sebesség Ügyeljen a fúrásnál a helyes fordulatszámra. Ez a fúróátmérőtől és a munkaanyagtól függ. Az alul megadott lista segít Önnek a különböző anyagokhoz tartozó fordulatszám kiválasztásához. A megadott fordulatszámoknál csak irányértékéről van szó. 1 Süllyesztett és központ fúrás Ezzel az asztali fúrógéppel süllyesztett és központfúrásokat is lehet elvégezni. Vegye ennél figyelembe, hogy a süllyesztett fúrást a legalacsonyabb sebességgel kell elvégezni, mig a központi fúráshoz egy magasabb sebességre van szükség. Fa megmunkálás Kérjük vegye figyelembe, hogy fa megdolgozásánál egy megfelelő porelszívást muszáj használni, mivel a fapor ártalmas lehet az egészségre. Porképző munkáknál okvetlenül egy megfelelő porvédő maszkot hordani.

9 A hálózati csatlakozóvezetéknek a kicserélése Ha megsérült ennek a készüléknek a hálózatra csatlakoztató vezetéke akkor azért, hogy elkerülje a veszélyeztetéseket a gyártó vagy annak a vevőszolgáltatása, vagy egy hasonlóan szakképzett személy által ezt ki kell cseréltetni. Tisztítás Tartsa a készüléket tisztán. Minden tisztítási és karbantartási munka előtt kihúzni a hálózati csatlakozót. Ne használjon a tisztításhoz maró oldószereket. Ügyeljen arra, hogy ne kerüljön folyadék a készülékbe. A munkák befejezése után kenje be zsírral a csupasz részeket. Különösen a fúróoszlopot, az állvány csupasz részeit és a fúróasztalt kell rendszeresen zsírral bekenni. Bekenéshez egy szokványos savmentes kenőzsírt kell használni. Figyelem: Ne rakja a háztartási hulladék közé az olajos és zsírtartalmú tisztító posztókat. A szellőztető nyílásokat rendszeresen leellenőrizni és megtisztítani. A készüléket egy száraz teremben tárolni. Ha megsérülne a készülék, akkor ne próbálja meg azt saját maga megjavítani. Engedje át a javítást egy villamossági szakembernek. Ajánljuk, hogy minden használat után azonnal tisztítsa ki a készüléket. Tisztítsa meg rendszeresen egy nedves posztóval és egy kevés kenöszappannal a készüléket. Ne használjon tisztító vagy oldó szereket; ezek megtámadhatják a készülék műanyag részeit. Ügyeljen arra, hogy ne kerüljön víz a készülék belsejébe. Karbantartás A készülék belsejében nem található további karban!artandó rész. Tárolás A készüléket és a készülék tartozékait egy sötét, száraz és fagymentes valamint gyerekek számára nem hozzáférhető helyen tárolni. Az. optimális tárolási hőmérséklet 5 és 30 C között van. Az elektromos szerszámot az eredeti csomagolásban őrizni. HULLADÉKKEZELÉS: Az elektromos kéziszerszámokat, tartozékokat és csomagolóanyagokat a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra leadni. Csak az EU- tagországok számára: Ne dobja ki az elektromos kéziszerszámokat a háztartási szemétbe! Az elhasznált villamos és elektronikus berendezésekre vonatkozó 2002/96/EG európai irányelvnek és a megfelelő országos törvényekbe való átültetésnek megfelelően a már nem használható elektromos kéziszerszámokat külön össze kell gyűjteni és a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra leadni.
