3 Értékesítési és műszaki ügyfélszolgálat KTV szellőző készletek 3 Szellőzőcsövek 4 Szerkezeti szellőzők 6 Zárósapkák 7 Kivezető szellőzőcsövek 8 Tetőventilátorok 20 Tetőventilátor vezérlők 24 Tetőventilátor javító készletek 24 Kémény ventilátorok 24 Friss levegő bevezetésére alkalmas szellőzők 25 Tetőkibúvók 25 Napkollektorhoz használható átvezető elemek 26 Antennakivezetők és cső átvezető elemek 27 Füstő szegélyelemek 27 Kémény átvezető elemek 28 Ross pinceszellőző rendszerek 30 Multifunkciós rácsok 32 Zsindely és fém lemeztető átvezető tömítések 33 Párazáró gallérok 34 Alipai vákuum szellőzők 34 Tetőösszefolyók 35 Rögzítők 37 RKL téglafal rögzítők 37 NV távtartó elem 37 Alátét 37 Power A+ szerszámok 38 Maximális tetőlejtések és színek 38 C-sorozat műszaki rajzai 38 Tetőventilátorok gyors kiválasztó táblázata 39 Tetőventilátorok műszaki adatai 40 Új termékek Légbevezetésre alkalmas szellőzők 25. oldal Vino 2 Klasszikus 8. oldal RÖGZÍTŐK P-sorozatú átvezető elemek Tartalomjegyzék Tetőventilátorok és elvezető szellőzők 4 Multifunkciós rácsok légáramlási jellemzői 42 Ross pinceszellőző rendszerek légáramlási jellemzői 42 Általános kereskedelmi szerződési feltételek 43 ECo család 7. oldal MŰSZAKI ADATOK maximális teljesítménye 2K átvezető 8. oldal Magyarázat a termékek melletti listához Az összes alapszín a 38. oldalon megjelenítésre kerül. A nyomtatási technológia okán a megjelenő színek, képek a valóstól kis mértékben eltérhetnek. jel 4 Az XL tetőventilátorok, elvezető szellőzők és átvezető elemek ezzel a jellel vannak ellátva, így egyszerűsödik a kiegészítő termékek összeállítása. 5

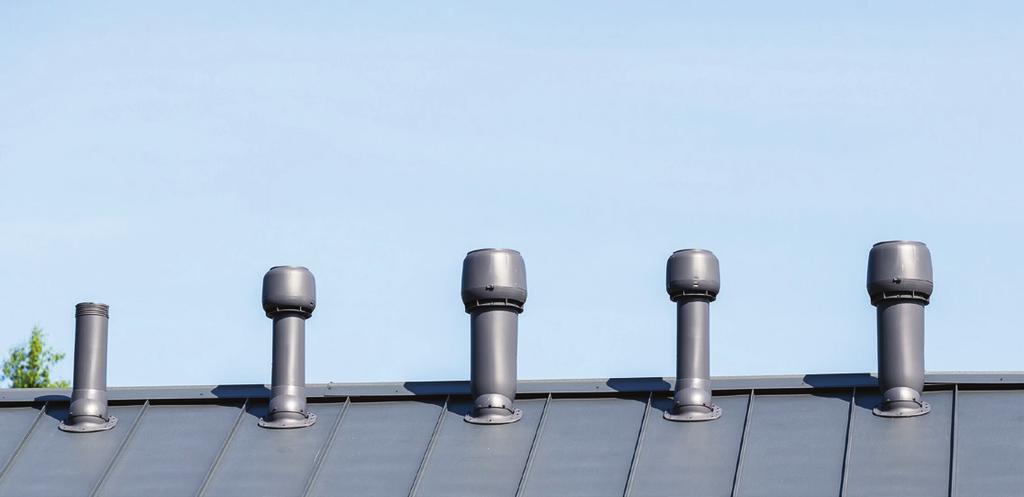

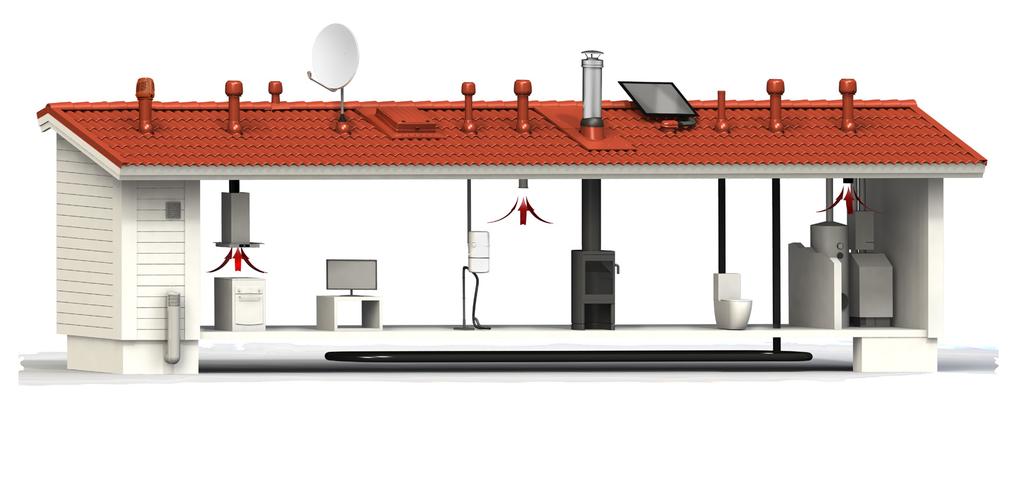

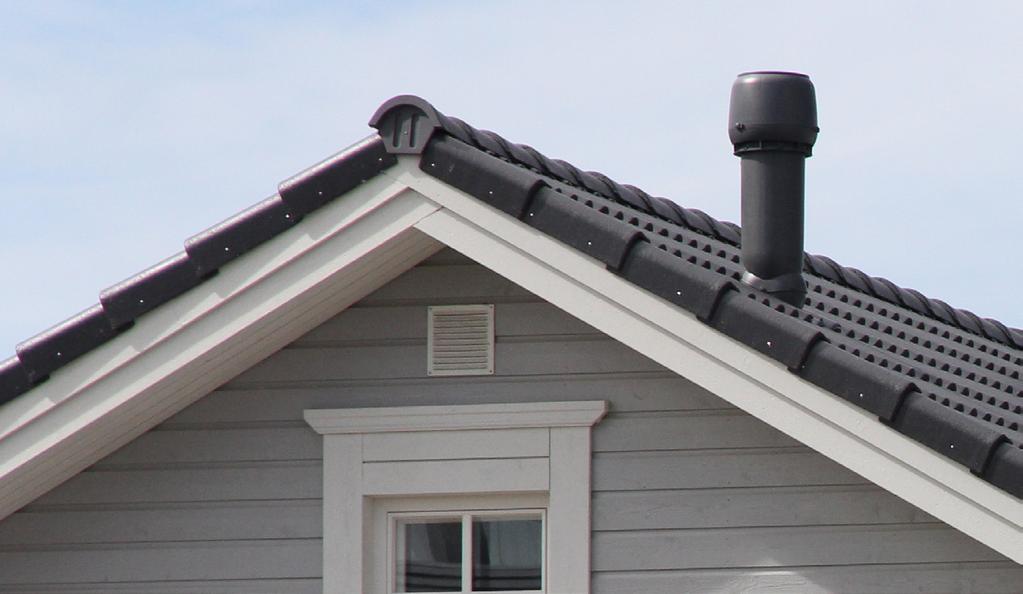

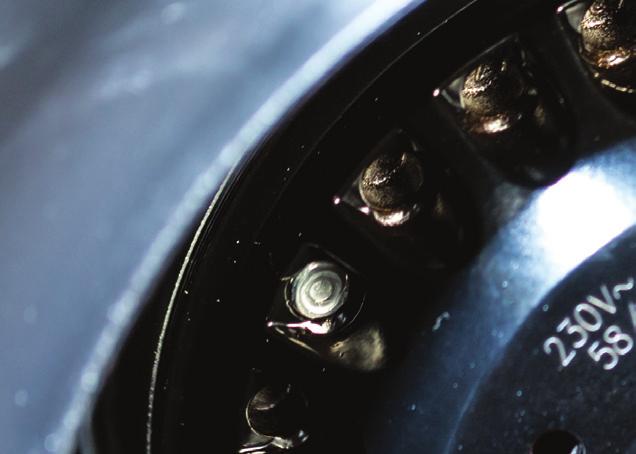

4 ECo család megoldások Innováció és energiahatékonyság a szellőzőrendszerek területén Tetőventilátorok, ECo tetőventilátorok Elvezető szellőzőcsövek Csatorna szellőzőcsövek Tető szellőzők Antennakivezetők Radon ventilátorok Ross pinceszellőző rendszerek Szellőzőrácsok Tetőkibúvók Átvezető elemek napkollektorhoz Kémény átvezető elemek Légbevezetésre alkalmas szellőzők A termékcsalád a szellőzéssel összefüggő tető elemek és végberendezések teljes választékát kínálja. A termék együttesek problémamentesen összeszerelhetők, mivel az összes szükséges szerszám és útmutató a készletekben megtalálható. A különlegesen hosszú jótállás kizárólag eredeti termékekből álló összeállításokra vonatkozik. P-sorozat a nyeregtetőkhöz A P-sorozathoz tartozó tetőventilátorok és kivezető szellőzőcsövek egy átvezető készlettel vízzáró módon vezethetők át a tetőn. A átvezető készletek bármilyen, a legelterjedtebb lejtésű (50 foknál kisebb lejtésű) tetőkbe beépíthető. Az átvezető készletet mindig a tető héjazatát adó tetőfedő anyagnak megfelelően kell kiválasztani. A P-sorozatba tartozó összes tetőventilátor és elvezető szellőzőcső az összes átvezető készlet típussal kompatibilis. A P-sorozatból XL tetőventilátor és XL elvezető szellőzőcső használata esetén XL átvezető elemre van szükség. S-sorozat a sík felületen való telepítéshez Az S-sorozatú tetőventilátorokat és kifúvó szellőzőket kialakításuk okán a szellőztetőkürtőbe kell telepíteni, egy csillapítóra vagy egyéb vízszintes felületre. Ennél fogva enyhe lejtésű tetőkön is alkalmazhatók. A S-tetőventilátorok és S-elvezető szellőzők többek között lakótömbökben, többlakásos házakban, sorházakban használatosak, ahol jellemzően lakásonkénti szellőztetés szükséges. A S-sorozatú tetőventilátor egy régi, természetes szellőzőrendszer renoválás keretében történő, gépi szellőzőrendszerre való átalakítására is alkalmas. C-sorozat a manuális gyártású és előre lehajlított acél kúpos csőszegélyekhez A C-sorozatú tetőventilátorok és elvezető szellőzőcsövek használata megegyezik a P-sorozatú termékekével olyan megoldásoknál, ahol a cső a tetőn és egy kúpos csőszegélyen át kerül kivezetésre. A különbség, hogy a C-sorozatú ventilátorokat és elvezető szellőzőcsöveket egy bádogos szakember a kúpos, lemezfém csőszegély tetejére építi rá. A kúpos lemezfém csőszegély felső részének átmérője 70 mm vagy 35 mm lehet, a tetőventilátor vagy a szellőzőcső méretétől függően. Kishajlású tetőkön alkalmazható termékek A termékcsalád a különféle tetőfedésekhez rögzítők, tömítések, vákuumos szellőzők széles választékát kínálja. A Felt zsindelyes (magasított) átvezetőkkel a 00 és 250 mm közötti tetőventilátorok, elvezető szellőzőcsövek bármelyike tetelpíthetővé válik kishajlású tetőn is. A tetőátvezető elem vízzár magassága megfelel az előírásoknak. 6 A ECo sorozatú tetőventilátorok hatékonyan vezérelhető, egyenáramú motorral ellátott tetőventilátorok. Rendkívüli hatékonyságuknak és optimalizálható vezérlő rendszerüknek köszönhetően jóval kevesebb energiát fogyasztanak, mint a váltóáramú motorral ellátott ventilátorok. Használat A ECo sorozatú, egyenáramú motorral ellátott tetőventilátorok irodákban, üzlethelyiségekben, üzemekben, termekben, középületekben és lakóingatlanokban a konyha vagy fürdőszoba célzott elszívó szellőztetését végző szellőzőrendszer részeként használatosak. Lakótömbökben, panelházakban az ECo tetőventilátorok a liftaknák és egyéb közös helyiségek célzott elszívó szellőztetésre alkalmasak. Egyéb felhasználási mód lehet az épület alagsorának, pincéjének szellőztetése, az egészségre káros radon gáz eltávolítása, valamint a garázsok és tárolóhelyiségek célzott szellőztetése. A felső kategóriás ECo sorozat A 0-0V feszültségű jelzésekkel működő távvezérlővel az ECo sorozat könnyen beintegrálható az épület gépészeti rendszerébe. A korábbi tetőventilátorokhoz képest újítás, hogy a ECo ventilátorok normál 0-0 V feszültségű jeleket alkalmazó távvezérlő rendszerekkel is együttműködik. A kimeneti jel lehetővé teszi, hogy a tetőventilátor egy automatizált épület szabályozó rendszerhez csatlakozzon, így a tetőventilátor egy központi egységen keresztül monitorozhatóvá és vezérelhetővé válik. Az egyenáramú motor energiát takarít meg A ECo tetőventilátorok tervezése során cél volt a teljes áramfogyasztás csökkentése és ezzel energia megtakarítása. Az egyenáramú motorok ugyanazon kimeneti teljesítmény mellett kevesebbet fogyasztanak, mint a váltóáramú motorok. A levegő szállításához szükséges és felvett energiára vonatkozó számítások szerint a ECo tetőventilátorok jelentős mennyiségű energiát takarítanak meg. A ECo a következő EU-irányelvekben foglalt előírásoknak felel meg: EU 254/204 energiacímke, (EU) 253/204 ökotervezés, (EU) 327/20 ökotervezés, 204/30/EU elektormágneses kompatibilitási (EMC) irányelv, 204/35/EU kisfeszültségű (LVD) irányelv, 2002/95/EC RoHS irányelv, valamint a 2002/96/EC irányelv. Az egyenáramú ECo tetőventilátorok mellett az alábbi szimbólum került feltüntetésre: ÚJ MEGOLDÁSOK: ECo Ideal vezeték nélküli szellőztetés vezérlés - Intelligens módozat az igény szerint vezérelt szellőztetésre, amely bármely helyiségben automatikusan képes az ideális levegő minőség fenntartására. - Vezeték nélküli kommunikációval működik, amely költséghatékonnyá teszi és könnyűtelepítést biztosít. - Jelentős energia- és költségmegtakarítást eredményez második negyedévétől érhető el. Felhasználói panel Vezérlő egység Páraérzékelő CO2 érzékelő ECo Monitor ECo tetőventilátorok monitorozására és vezérlésére szolgál. Legfeljebb öt ventilátor fordulatszám jelének figyelésére képes. Szigetelt riasztási kimenettel és ventilátor meghibásodást jelző LED-lámpával van ellátva. Opcionális 0-0V-os bemenet a sebesség vezérléséhez, ahol a jelet 0-00% tartományban egy belső beállítókondenzátor állítja. 0V-os ma-es üzemi feszültség, amely a ventilátortól is érkezhet ( sz. szabadalom). Részletesen lásd a 24. oldalon. 7

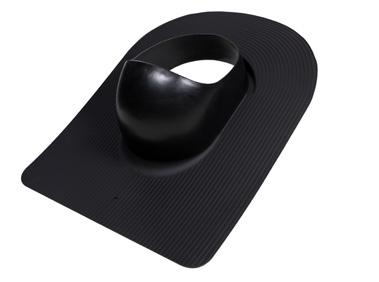

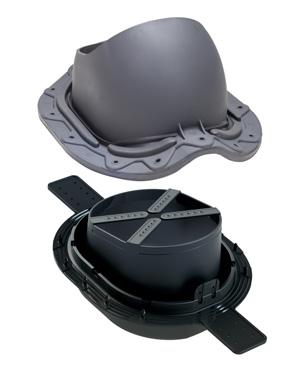

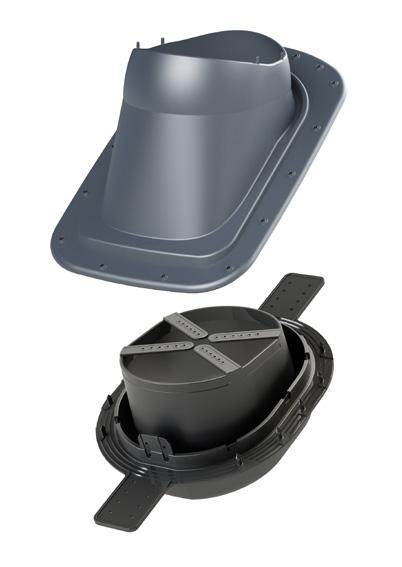

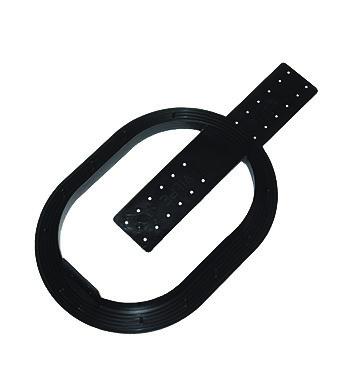

5 2K átvezető elem sorozat 2K alátét tömítés előnyei A teljességgel új, kétkomponensű 2K alátét tömítés az erősen esős időszakokban is helytáll: mivel a 2K tömítés folytonosan vonja be az alátétet és az átvezető elem tetejét, megakadályozza, hogy eső vagy hó bejusson a tetőszerkezetbe vagy a szigetelőanyagba. Innentől fogva az új 2K alátét tömítésa legkurrensebb átvezető készletekhez alaptartozékként jár. A 2K alátét tömítés az egyetlen megoldás, amellyel az átvezető elem tökéletesen vízzáró módon tud illeszkedni. Jól dolgozik együtt a lélegző alátét anyagokkal. Beépítése ugyanolyan egyszerű, mint a jelenleg használatos alátét gyűrűjé. Szabadalommal védett megoldás Ft Ft Zöld Ft Ft Ft Ft Ft K Univerzális átvezető elem Ft Alkalmazás: bármilyen cserepes tetőfedéshez (agyag-, kerámia-, beton- és egyéb speciális cseréphez, egy vagy dupla hullámos illetve lapos cseréphez is). Csomag tartalma: átvezető elem, 2K alátét tömítés, felső él tömítő készlet, alsó tartókeret, csavarok, szerelési útmutató és sablonok az alátét tömítéshez valamint az átvezetőhöz Ft Zöld Ft Ft Ft Ft Alkalmazás: a legelterjedtebb betoncserép tetőfedés típusokhoz. Egy darab dupla hullámos betoncserép helyét foglalja el, melynek szélessége 330 mm, a hullám magassága pedig mm közé esik. Csomag tartalma: átvezető elem, 2K alátét tömítés, csavarok, szerelési útmutató és sablonok az alátét tömítéshez valamint az átvezetőhöz. Vittinge 2K átvezető elem hullámos (E3) Ft Alkalmazás: Vittinge agyagcserép tetőhéjazathoz. Csomag tartalma: átvezető elem, 2K alátét tömítés, csavarok, szerelési útmutató és sablonok az alátét tömítéshez valamint az átvezetőhöz. 2 hullámos (T) Ft K profilos acél átvezető elem Ft Alkalmazás: az összes kerekített profi lú fém lemeztető típushoz (cserép mintázattal). A cserép minta minimális hossza 350 mm. Az alsó felületen lévő gumi tömítésnek köszönhetően jól felfekszik és teljes mértékig vízzáró. Csomag tartalma: átvezető elem, 2K alátét tömítés, tömítőmassza, csavarok, szerelési útmutató és sablonok az alátét tömítéshez valamint az átvezetőhöz Ft Zöld Ft Ft Ft Ft Klasszikus Vino 2K átvezető elem Ft Alkalmazás: sima álló korcolt lemeztetőn vagy utólagos beépítés esetén zsindely tetőn is. A perem alján vastag gumi tömítés található. Zsindelytetőn tömítőmassza (nem tartozék) használata szükséges. A 2K Klasszikus átvezető elemet váltja fel. Csomag tartalma: átvezető elem, 2K alátét tömítés, csavarok, szerelési útmutató és sablonok az alátét tömítéshez valamint az átvezetőhöz Ft Zöld Ft Ft Ft K alátét tömítés Alkalmazás: a tetőlécekhez kerül rögzítésre, és felér egészen az átvezető elem felső éléig, így tökéletes vízzárást biztosít az alátét és a tetőfedő anyag közötti hézagnál. Csomag tartalma: 2K alátét tömítés, csavarok, szerelési útmutató és sablonok az alátét tömítéshez Ft Ft Aalto 2K átvezető elem Ft ,00 Alkalmazás: Ruukki Adamente vagy hasonló fém lemeztetőn. Csomag tartalma: átvezető elem, 2K alátét tömítés, tömítőmassza, csavarok, szerelési útmutató és sablonok az alátét tömítéshez valamint az átvezetőhöz Ft ,00 84,00 2K átvezető elem sorozat 2K alapcserép átvezető elem Új 2K alátét tömítés 00%-ig vízzáró megoldás P-sorozatú átvezető elemek Ø75-60 mm Ft 7322 /kpl ALV 0% Zöld Ft Ft , Ft , Ft ,00 9

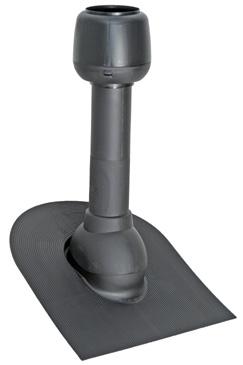

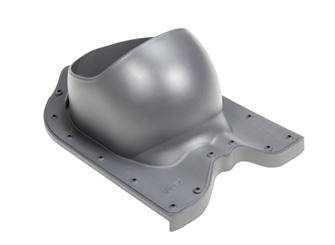

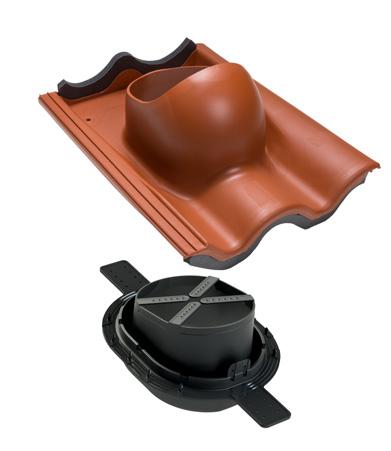

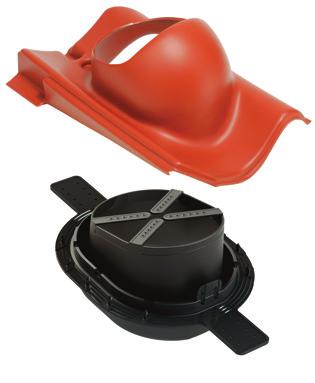

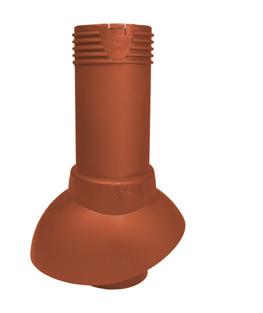

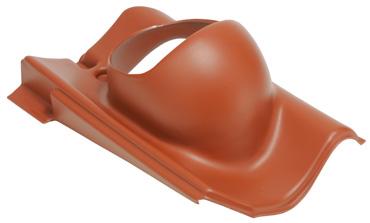

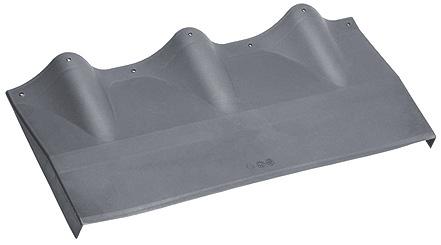

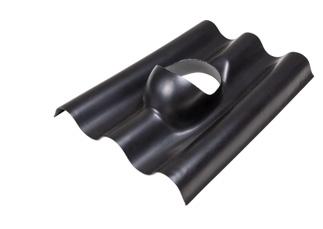

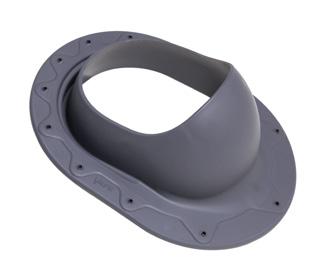

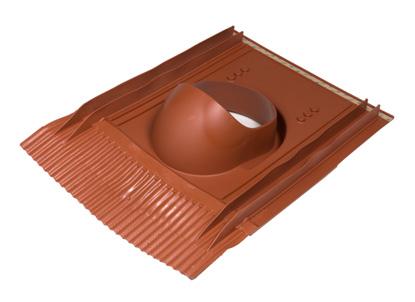

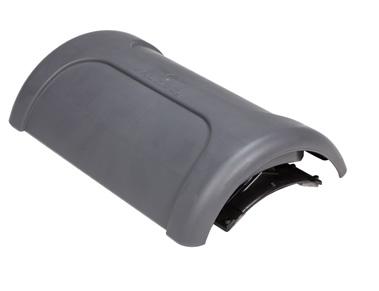

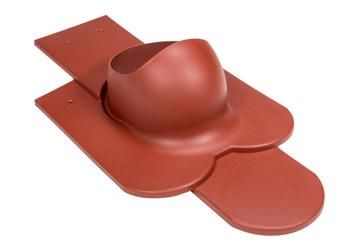

6 Malli Oletus lavakoko Oletus lavakoko $[vari] $[vari] $[vari] $[vari] $[vari] P-sorozatú átvezető elemek Ø75-60 mm P-sorozatú átvezető elemek Ø75-60 mm betoncserép átvezető elem Alkalmazás: a legelterjedtebb betoncserép tetőfedés típusokhoz. Egy darab dupla hullámos betoncserép helyét foglalja el, melynek szélessége 330 mm, a hullám magassága pedig mm közé esik. Csomag tartalma: átvezető elem, alátét gyűrű, csavarok, szerelési útmutató. Univerzális átvezető elem Alkalmazás: bármilyen cseréptető típushoz (agyag-, kerámia-, beton- és egyéb speciális cseréphez, egy vagy dupla hullámos illetve lapos cseréphez is). Csomag tartalma: átvezető elem, alátét gyűrű, felső él tömítő készlet, alsó tartókeret, csavarok, szerelési útmutató. Vittinge átvezető elem Alkalmazás: Vittinge agyagcserép tetőhéjazathoz. Csomag tartalma: átvezető elem, alátét gyűrű, csavarok,szerelési útmutató. profilos acél átvezető elem Alkalmazás: az összes kerekített profi lú fém lemeztető típushoz(cserép mintázattal). A cserép minta minimális hossza 350 mm. Az alsó felületen lévő gumi tömítésnek köszönhetően jól felfekszik és teljes mértékig vízzáró. Csomag tartalma: átvezető elem, alátét gyűrű, tömítőmassza, csavarok, szerelési útmutató. acél átvezető elem Alkalmazás: Low profiled metal sheet roofing. Waterproof thanks to the rubber cone with the mouldable aluminium flange. Csomag tartalma: Pass-through, underlay ring, sealing ring, sealing compound, screws, template/installation instructions. Klasszikus átvezető elem Alkalmazás: sima korcolt lemeztetőn vagy utólagos beépítés esetén zsindelytetőn is. A perem alján vastag gumi tömítés található. Zsindelytetőn tömítőmassza (nem tartozék) használata szükséges. Csomag tartalma: átvezető elem, alátét gyűrű, csavarok, sablon/szerelési útmutató. HS bitumen lemez / pala átvezető elem Alkalmazás: palatetőn, bitumen lemezes és zsindelytetőn. A zsindely átvezetőt váltja fel. Csomag tartalma: átvezető elem, csavarok, szerelési útmutató. alátét gyűrű hullámos (E3) Alkalmazás: az alátét tömítés tetőléchez történő rögzítésére szolgál. A átvezető elemekhez tartozékként jár. Távol tartja a vizet a tetőszerkezettől és a szigeteléstől. Továbbfejlesztett megoldás: a 2K alátét tömítés. Csomag tartalma: alátét gyűrű. 2 hullámos (T) 990 Ft Ft 7403 Zöld 990 Ft Ft Ft Ft Ft Ft Ft Zöld Ft Ft Ft Ft Ft Ft Ft Ft 7574 Zöld Ft Ft Ft Ft Ft Ft Ft Ft Zöld Ft Ft Ft Ft Ft Zöld 990 Ft Ft Ft Ft Ft Ft Ft Zöld Ft Ft Ft Ft Ft magasított zsindely átvezető elem Alkalmazás:,5º-nál (:5-ös esés) kisebb lejtésű zsindelytetőkön. Méretek: a szár 200 mm magas. Csomag tartalma: átvezető elem. EPDM gallér magasított zsindely átvezető elemhez Alkalmazás: a magasított zsindely átvezető elem EPDM tetőfedésen történő könnyű telepítésére szolgál. Csomag tartalma: EPDM-gumiból készült gallér. Decra átvezető elem Alkalmazás: Decra tetőfedéshez. Csomag tartalma: átvezető elem, alátét gyűrű, tömítőmassza, csavarok, sablon. Eternit B9 lemeztető átvezető elem Alkalmazás: szálcement tetőfedéshez, ahol a cserép szélessége 77 mm, míg a hullám magassága 57 mm. Csomag tartalma: átvezető elem. Nera átvezető elem Alkalmazás: Ruukki Finnera vagy Finnera Plus vagy hasonló tetőfedéshez. Korábbi megnevezése SPT 60 átvezető elem vagy Finnera Plus volt. Csomag tartalma: átvezető elem, alátét gyűrű, tömítőmassza, csavarok, sablon. Balance átvezető elem Alkalmazás: Creaton Balance vagy ahhoz hasonló cserepek esetén Csomag tartalma: átvezető elem, rögzítő csavarok, tömítés, telepítési útmutató. Kompatibilis csőméretek: mm. Carpi átvezető elem Alkalmazás: Karpiowka vagy ahhoz hasonló cserepek esetén Csomag tartalma: átvezető elem, rögzítő csavarok, tömítés, telepítési útmutató. Kompatibilis csőméretek: mm. Renesans átvezető elem Alkalmazás: Koramic Renesans L5 vagy ahhoz hasonló cserepek esetén. Csomag tartalma: átvezető elem, rögzítő csavarok, tömítés, telepítési útmutató. Kompatibilis csőméretek: mm. Piemonte átvezető elem Alkalmazás: Röben Piemont vagy ahhoz hasonló cserepek esetén. Csomag tartalma: átvezető elem, rögzítő csavarok, tömítés, telepítési útmutató. Kompatibilis csőméretek: mm. Amber átvezető elem Alkalmazás: Braas Amber vagy ahhoz hasonló cserepek esetén. Csomag tartalma: átvezető elem, rögzítő csavarok, tömítés, telepítési útmutató. Kompatibilis csőméretek: mm Ft Ft Ft Ft Ft Zöld Ft Ft Ft Ft Ft Ft Ft Zöld Ft Ft Ft Ft Ft Ft Ft Ft Ft Ft Ft Ft Ft Ft Ft Ft Ft Ft Ft Ft Ft Ft Ft Ft Ft Ft Ft

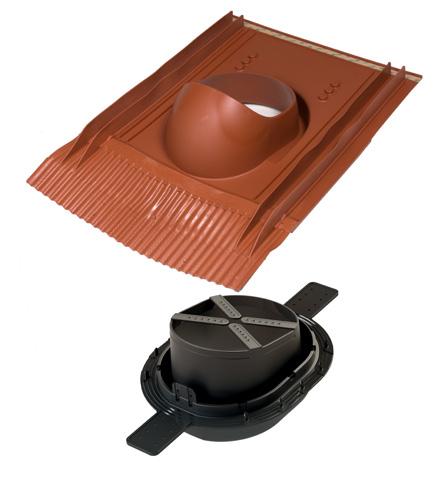

7 Malli P-sorozatú átvezető elemek Ø mm KTV szellőző készletek XL alapcserép átvezető elem Alkalmazás: a legelterjedtebb betoncserép tető típusokhoz. Két darab dupla hullámos betoncserép helyét foglalja el, melynek szélessége 330 mm, a hullám magassága pedig mm közé esik. Csomag tartalma: átvezető elem, XL tömítőgyűrű, csavarok. XL Univerzális átvezető elem Alkalmazás: bármilyen profi los acél tetőhöz és cserepes tetőhöz. A profi lhoz való illeszkedés céljából az oldalát meg kell vágni. Csomag tartalma: átvezető elem, két darabból álló XL alátét gyűrű, csavarok, szerelési útmutató. XL Univerzális MK átvezető elem Alkalmazás: profi los acél tetőhöz, ahol a cserép mintán a hullám távolság 83,3 mm és a hullám hosszúsága 350 mm, míg a hullám magassága 39 mm. Csomag tartalma: átvezető elem, XL alátét gyűrű, csavarok, szerelési útmutató Ft Ft Zöld Ft Ft Ft Ft Ft Ft Zöld Ft Ft Ft Ft Ft Ft Zöld Ft Ft Ft Ft KTV Univerzális alapcserép szellőző készlet adapter nélkül Alkalmazás: tetőszerkezet és tetőtér szellőztetése. Ezenfelül ereszcsatorna rendszer szellőztetésére is alkalmas. Cseréptetők: agyag-, kerámia-, betoncserép, egy és dupla hullámos, valamint lapos cserép is. Csomag tartalma: KTV szellőző egység, alátét gyűrű, csavarok. KTV alapcserép szellőző készlet adapter nélkül Alkalmazás: tetőszerkezet és tetőtér szellőztetése. Ezenfelül ereszcsatorna rendszer szellőztetésére is alkalmas. Egy darab betoncserép helyét foglalja el, ahol a cserép szélessége 330 mm, a hullám szélessége 330 mm, magassága pedig 27 és 40 mm közé esik. Csomag tartalma: KTV szellőző elem, alátét gyűrű, csavarok. KTV Vittinge szellőző készlet adapter nélkül Alkalmazás: tetőszerkezet és tetőtér szellőztetése. Ezenfelül ereszcsatorna rendszer szellőztetésére is alkalmas. Vittinge agyagcserép tetőfedéshez. Csomag tartalma: KTV szellőző, alátét gyűrű, csavarok. KTV profi los acél szellőző készlet adapter nélkül -hullámos (E3) 2-hullámos (T) Alkalmazás: tetőszerkezet és tetőtér szellőztetése. Ezenfelül ereszcsatorna rendszer szellőztetésére is alkalmas. Kerekített profi lú tetőfedéshez. Csomag tartalma: KTV szellőző elem, alátét gyűrű, csavarok Ft Ft Zöld Ft Ft Ft Ft Ft Ft 7344 Zöld Ft Ft Ft Ft Ft Ft Ft Ft Zöld Ft Ft Ft Ft XL Klasszikus átvezető elem Alkalmazás: sima álló korcolt lemeztetőn vagy utólagos beépítés esetén zsindelytetőn is. A perem alján vastag gumi tömítés található. Csomag tartalma: átvezető elem, két darab XL alátét gyűrű, sablon, tömítőmassza, csavarok. XL zsindely átvezető elem Alkalmazás: zsindelytetőhöz. Beépítése két zsindely réteg közé történik. Méret: 50 mm-es perem. Csomag tartalma: átvezető elem, alátét gyűrű, tömítőmassza, csavarok, szerelési útmutató Ft Ft Zöld Ft Ft Ft Ft Ft Ft Zöld Ft Ft Ft Ft KTV acél szellőző készlet adapter nélkül Alkalmazás: tetőszerkezet és tetőtér szellőztetése. Ezenfelül ereszcsatorna rendszer szellőztetésére is alkalmas. Alacsony profi los fém lemeztetőhöz. A hajtogatható alumínium peremmel ellátott kúpos gumi gallérnak köszönhetően teljes vízzárást biztosít. Csomag tartalma: KTV szellőző elem, alátét gyűrű, tömítőgyűrű, tömítőmassza, csavarok. KTV Klasszikus szellőző készlet adapter nélkül Alkalmazás: tetőszerkezet és tetőtér szellőztetése. Ezenfelül ereszcsatornarendszer szellőztetésére is alkalmas. Sima álló korcolt lemeztetőn, vagy utólagos beépítésnél zsindelytetőn is alkalmazható. A gallér alja vastag gumi tömítést kapott. Zsindelytetőre történő beépítésnél tömítőmassza (nem tartozék) használata szükséges. Csomag tartalma: KTV szellőző elem, alátét gyűrű, csavarok. KTV zsindely szellőző készlet adapter nélkül Ft Ft Zöld Ft Ft Ft Ft Ft Ft Zöld Ft Ft Ft Ft Ft Ft XL zsindely magas átvezető elem Alkalmazás:,5º-nál (:5-ös esés) kisebb lejtésű zsindelytetőkön. Méretek: a szár 300 mm magas. Csomag tartalma: átvezető elem Ft Ft Alkalmazás: tetőszerkezet és tetőtér szellőztetése. Ezenfelül ereszcsatorna rendszer szellőztetésére is alkalmas. Sima korcolt lemeztetőn, vagy utólagos beépítésnél zsindelytetőn alkalmazható. Pala-, zsindely- és bitumen lemezes tető típusokon használatos. Csomag tartalma: KTV szellőző elem, csavarok. KTV Decra szellőző készlet adapter nélkül Zöld Ft Ft Ft Ft Ft Ft XL alátét gyűrű Alkalmazás: az alátét tömítés tetőléchez történő rögzítésére szolgál. A XL átvezető elemekhez tartozékként jár. Távol tartja a vizet a tetőszerkezettől és a szigeteléstől. Továbbfejlesztett megoldás: a 2K alátét tömítés.. Csomag tartalma: két darab XL alátét gyűrű Ft Alkalmazás: tetőszerkezet és tetőtér szellőztetése. Ezenfelül ereszcsatornarendszer szellőztetésére is alkalmas. Csomag tartalma: átvezető elem, alátét gyűrű, tömítőmassza, csavarok. KTV adapter Alkalmazás: KTV szellőző elem és Ø0/25 mm-es cső csatlakoztatása. Zöld Ft Ft Ft Ft Ft

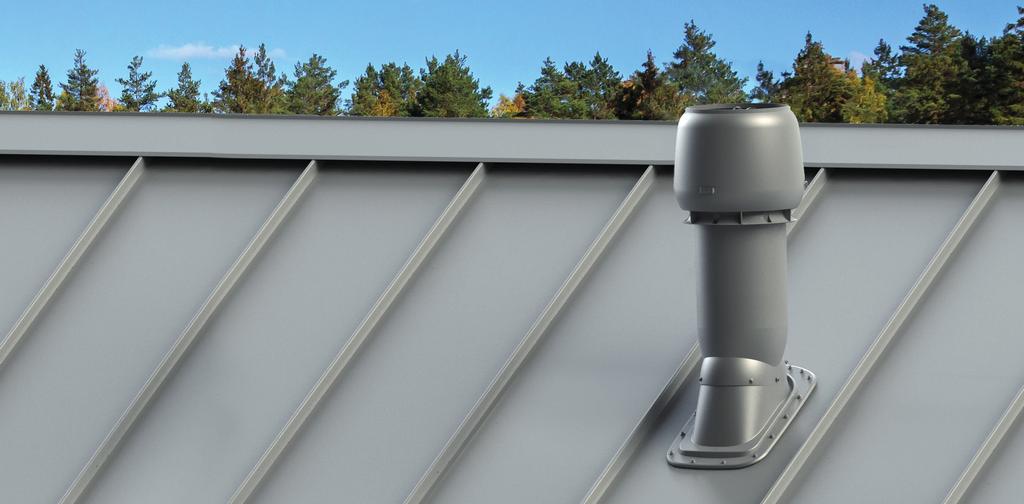

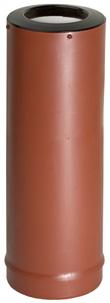

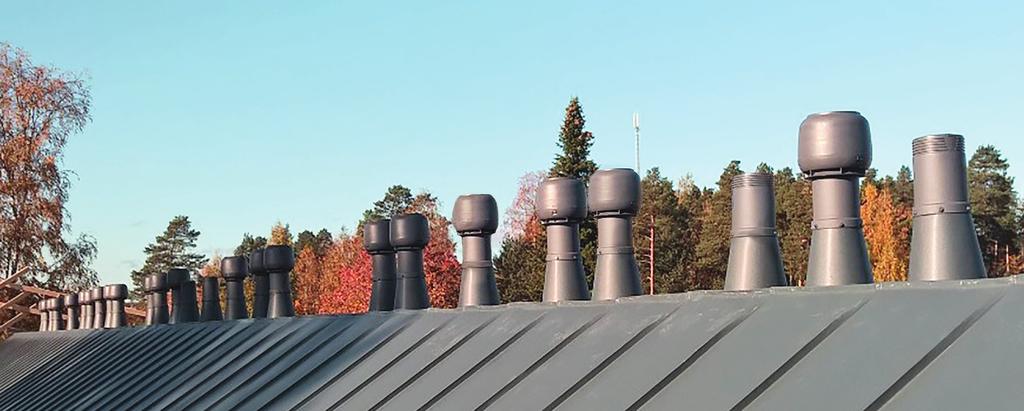

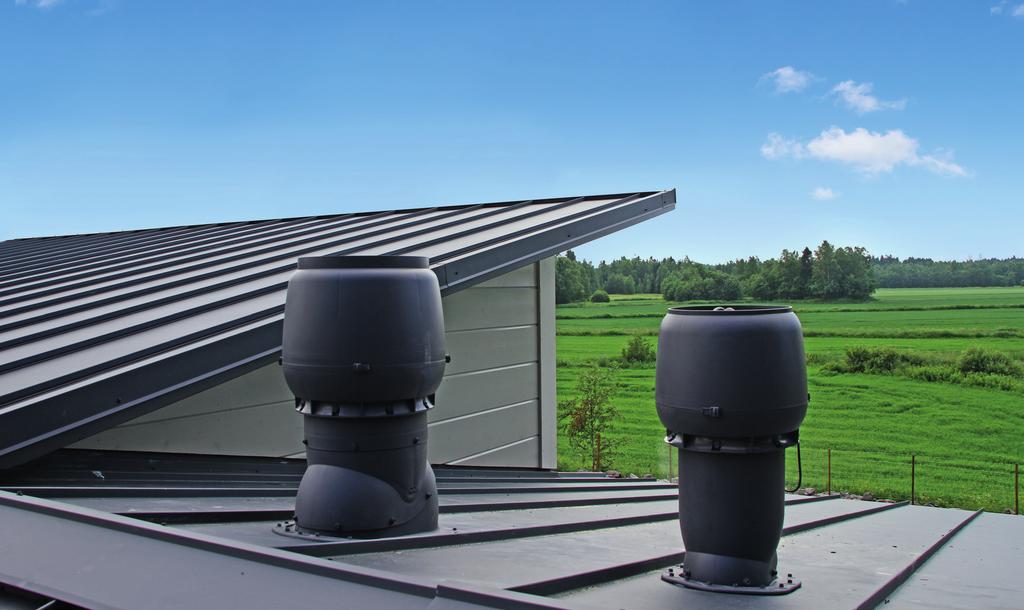

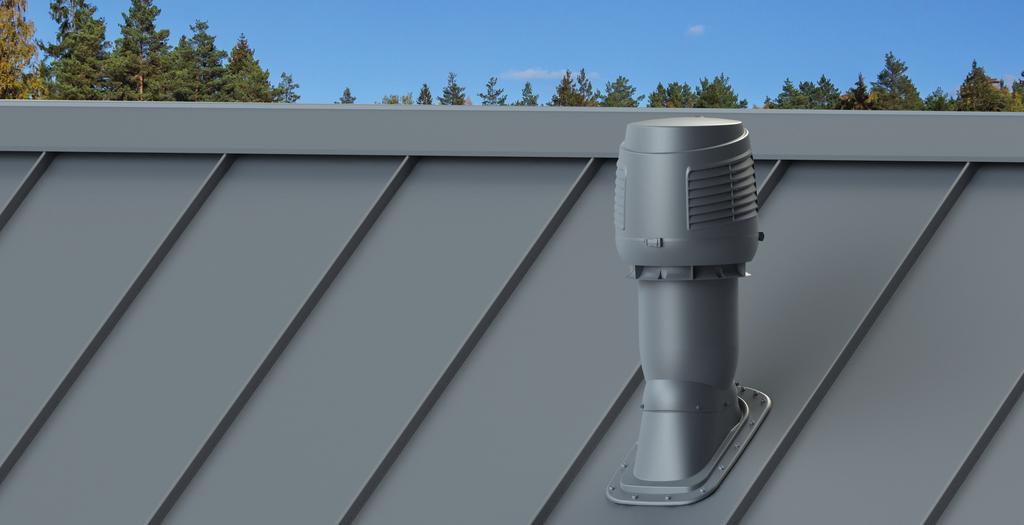

8 C-sorozat Szellőzőcsövek 0P/IS/350 szellőzőcső Ft 7432 C-sorozat a manuális gyártású és előre lehajlított kúpos acél csőkivezetésekhez A termékcsalád korább Cone-sorozatából született az új C-sorozat. A C-sorozat szellőző termékei álló korcolt fém lemeztetőkre beépített fém kúpos csőszegélyeken, csőkivezetéseken történő alkalmazásra készültek. A C-sorozat mind normál, mind XL méretben tartalmaz tetőventilátorokat, elvezető szellőzőcsöveket, csatorna szellőzőcsöveket, az összes szükséges telepítési eszközzel, kellékkel kiegészülve. A sorozat részét képezik a radon szellőztetésre és komposzt toalett szellőztetésre szolgáló ECo tetőventilátorok is. A C-sorozat előnyei Kompatibilitás: tökéletes illeszkedés a 70 vagy 35 mm-es fém kúp csőszegélyekeken. Telepítés: könnyű és gyors. Használhatóság: teljes mértékig vízzáró végeredmény. Szellőző berendezésekkel való kompatibilitás, méretezhetőség: légáramlási jellemzők, teljesítmény mutatók tökéletes megtartása. Külcsín: harmonikus kialakítás és színvilág, amely jól illeszkedik a tetőfedő anyagokhoz. Élettartam: 40 év gyártói tapasztalat, egyedülállóan hosszú jótállás. VTT tanúsítvány igazolja a mérési, műszaki paraméterek, a minőség és a szín tartósságát. Alkalmazás: szigetelt csatorna szellőzőcső. Egy, a tetőfedő anyagnak megfelelő átvezető elem külön beszerzése szükséges, valamint Flex cső beszerzése is szükségessé válhat. Radon szellőztetésre történő használat esetén 60 esővédő sapka is szükséges. Méretek: Ø0 mm-es csővezeték, tető feletti magasság cca. 350 mm. Csomag tartalma: szellőzőcső, csavarok. VILPE 60 esővédő sapka Alkalmazás: Ø60 mm-es külső átmérőjű csövekhez (pl. Ø0 vagy Ø25 mm-es csővezeték átmérőjű szigetelt csövekhez) való esővédő sapka. A sapkát Ø0 mm-es szigetelt csőhöz csatlakoztatva radon szellőztetés kivitelezhető. Csomag tartalma: esővédő sapka Ft 7434 Zöld Ft Ft Ft Ft Ft Ft Zöld Ft Ft Ft Ft Ft P/300 szellőzőcső Ft 7422 Alkalmazás: szigeteletlen szellőzőcső sapka nélkül. Egy, a tetőfedő anyagnak megfelelő átvezető elem külön beszerzése szükséges. A tetőszerkezet vagy a padlástér szellőztetéséhez 0-es esővédő sapka külön beszerzése szükséges. Méretek: Ø0 mm-es csővezeték, tető feletti magasság cca. 300 mm. Csomag tartalma: szellőzőcső, csavarok Ft 7424 Zöld Ft Ft Ft Ft Ft 742 VILPE 0-es esővédő sapka Ft 7362 Alkalmazás: Ø0 mm-es külső átmérőjű csövekhez szolgáló esővédő sapka (szigeteletlen Ø0 mm-es cső). Csomag tartalma: esővédő sapka Ft 7364 Zöld Ft Ft Ft Ft Ft P/500 szellőzőcső Ft 7460 Szellőzőcsövek Alkalmazás: szigeteletlen szellőzőcső sapka nélkül. Egy, a tetőfedő anyagnak megfelelő átvezető elem külön beszerzése szükséges. A tetőszerkezet vagy a padlástér szellőztetéséhez AP 60 esővédő sapka külön beszerzése szükséges. Méretek: Ø60 mm-es csővezeték, tető feletti magasság cca. 500 mm. Csomag tartalma: szellőzőcső, csavarok Ft Zöld Ft Ft Ft Ft Ft C/IS/250 szellőzőcső Alkalmazás: szigetelt csatorna szellőzőcső sapka nélkül. Telepítése a helyszínen összeállított, Ø70 mm nyílású, kúpos fém csőkivezetésbe történik. Méretek: Ø0 mm-es csővezeték, Ø60 mm-es külső átmérő, 400 mm-es magasság. Csomag tartalma: szellőzőcső, csavarok. 0-es fém kúpos csőszegély vízzáró harang Alkalmazás: a csatornacső és a helyszínen készített, legfeljebb Ø 28 mm-es kúpos fém csőszegély vízzárására szolgál. Méretek: Ø0 mm. Csomag tartalma: EPDM-gumiból készült vízzáró harang Ft Ft 7904 Zöld Ft Ft Ft Ft Ft Ft 7720 AP 60 esővédő sapka Alkalmazás: Ø60 mm-es külső átmérőjű 60P/500-as szellőzőcsövekhez szolgáló esővédő sapka. Csomag tartalma: esővédő sapka. 0/475 fagyvédelmi borítás Alkalmazás: utólagosan beszerelhető. Régi Ø0 mm-es csatorna szellőzőcsövekhez szolgáló szigetelő borítás. Mind megjelenésben, mind színét tekintve megújult hatást nyújt. Méretek: Ø60 mm-es külső átmérő, magassága 475 mm. Csomag tartalma: fagyvédelmi borítás, csavarok Ft Ft Zöld Ft Ft Ft Ft Ft Ft Ft Zöld Ft Ft Ft Ft

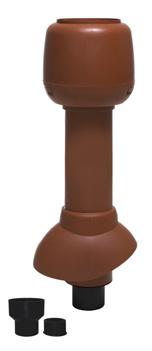

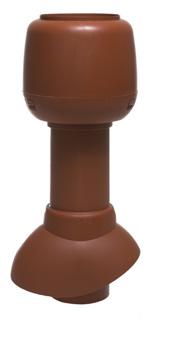

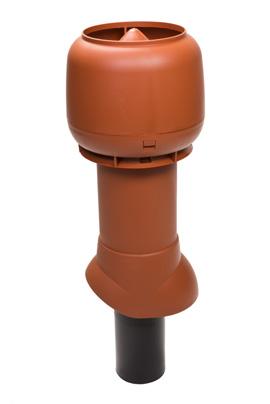

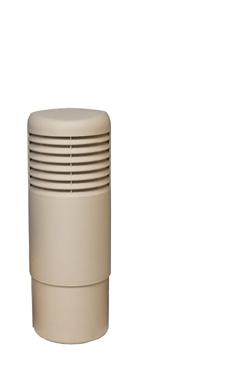

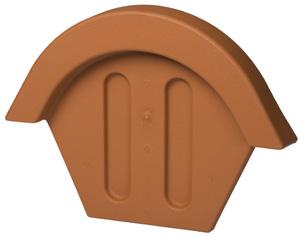

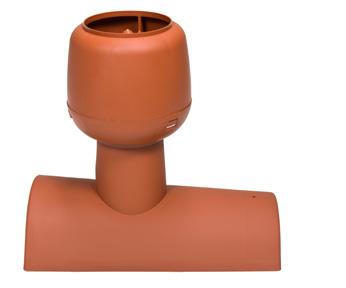

9 Färg Szellőzőcsövek Szerkezeti szellőzők 0P/300 szellőzőcső+sapka Alkalmazás: szigeteletlen szellőzőcső sapkával kiegészítve. Egy, a tetőfedő anyagnak megfelelő átvezető elem külön beszerzése szükséges. Méretek: Ø0 mm-es csővezeték, tető feletti magasság cca. 300 mm. Csomag tartalma: szellőzőcső, csavarok, esővédő sapka Ft Ft Zöld Ft Ft Ft Ft Ft 7430 gerinclefedő szellőző Alkalmazás: gravitációs szellőzés a tetőszerkezet vagy a padlástér kiszellőztetéséhez. Fém lemeztetőkhöz. Kerekített, szögletes vagy V-alakú gerinc fedésre is telepíthető. Utólagosan is beépíthető. Csomag tartalma: keret, tömítések, szűrővel ellátott fedő elem, csavarok, szerelési útmutató Ft Ft Kék Ft Zöld Ft Ft Ft Ft P/IS/350 szellőzőcső+sapka Alkalmazás: szigetelt szellőzőcső sapkával kiegészítve. Egy, a tetőfedő anyagnak megfelelő átvezető elem külön beszerzése szükséges. Méretek: Ø0 mm-es csővezeték, tető feletti magasság cca. 350 mm. Csomag tartalma:szellőzőcső, csavarok, esővédő sapka. 75/0-es adapter Alkalmazás: 0-es Flex cső és egy Ø75 mm-es cső csatlakoztatása. Méretek: Ø 75/0 mm. Csomag tartalma: Adapter. 0-es Flex flexibilis cső Alkalmazás: szellőzőcső Ø0 mm-es ereszcsatornához történő csatlakoztatása. Méretek: Ø 0 mm. Csomag tartalma: flexibilis cső, szorítóbilincsek Ft Ft Zöld Ft Ft Ft Ft Ft Ft KTV zsindely szellőző készlet / gerinc Alkalmazás: gravitációs szellőzés a tetőszerkezet vagy a padlástér kiszellőztetéséhez zsindelytetőkön. A gerincre, a lemezfelületen vagy a fal mellett is telepíthető. Csomag tartalma: szellőző. KTV zsindely szellőző készlet / gerinc adapter Alkalmazás: KTV zsindely gerinc szellőző készlet csatlakoztatása Ø0-25 mm-es csőhöz. Méretek: Ø0/25 mm. Csomag tartalma: adapter. Airidge zsindely szellőző Alkalmazás: zsindelytetők tetőszerkezetének gravitációs szellőztetése. Telepítése a gerincen SNAP összekötőkkel láncszerűen egymáshoz kapcsolva történik. Méretek: 580 x 325 x 30 mm. Csomag tartalma: szellőző Ft Ft Zöld Ft Ft Ft Ft Jön! Ft Szerkezeti szellőzők Zárósapkák gerinc cserép szellőző elem Alkalmazás: gravitációs szellőzés a tetőszerkezet vagy a padlástér kiszellőztetéséhez. A leginkább elterjedt betoncserép tetőkhöz. Egy gerinc cserepet helyettesít. Csomag tartalma: szellőző elem Ft Ft Zöld Ft Ft Ft acél zárósapka Alkalmazás: zárósapka fém lemeztetőkhöz Ft Ft Zöld Ft Ft Ft Ft Ft /400-as kúpos szellőzőcső Alkalmazás: gravitációs szellőzés a tetőszerkezet vagy a padlástér kiszellőztetéséhez. Bádogos által készített, Ø70 mm-es nyílású, kúpos fém csőszegélybe helyezhető. Méretek: Ø60 mm külső átmérő, magasság 400 mm. Csomag tartalma: szellőzőcső, csavarok Ft Ft Zöld Ft Ft Ft Ft tetőcserép zárósapka Alkalmazás: zárósapka cseréptetőkhöz Ft Ft Zöld Ft Ft Ft Ft Ft

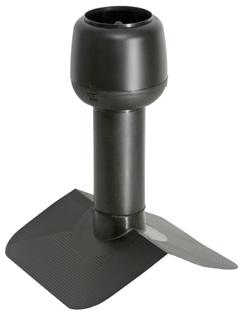

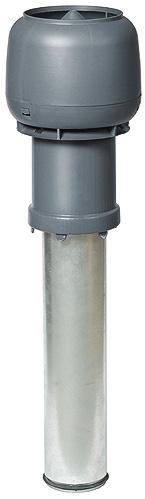

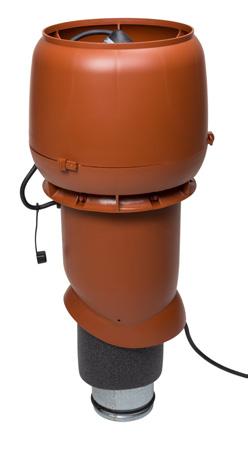

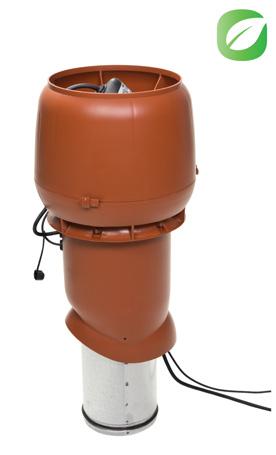

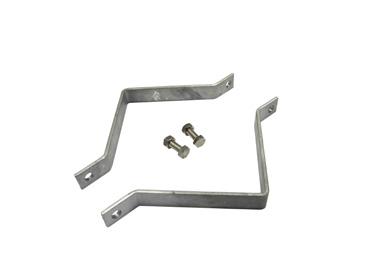

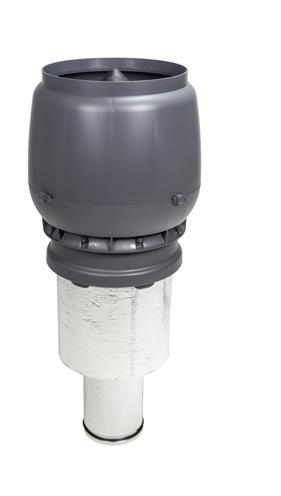

10 Elvezető szellőzőcsövek P-sorozat Elvezető szellőzőcsövek S-sorozat 75P/IS/500 központi porszívó elvezető cső Alkalmazás: központi porszívó rendszerhez való szigetelt elvezető szellőzőcső esővédő sapkával ellátva. A tetőfedő anyagnak megfelelő átvezető elem külön beszerzése szükséges. Méretek: Ø75 mm-es csővezeték, Ø0 mm-es külső átmérő, tető Ft Ft Zöld Ft Ft Ft Ft S 250x250-es elvezető szellőző Alkalmazás: sík felületre telepíthető elvezető szellőző. Méretek: Ø25 mm-es csővezeték, 250 x 250 mm-es rögzítő készlet. A telepítéshez legalább ekkora szabad helyre van szükség. Csomag tartalma: elvezető szellőző, rögzítő készlet, adapter, csavarok Ft Ft Zöld Ft Ft Ft Ft P/IS/500 elvezető szellőzőcső Alkalmazás: szigetelt elvezető szellőzőcső esővédő sapkával ellátva. A belső cső horganyzott acélból készül és fésűs tömítéssel van ellátva. A tetőfedő anyagnak megfelelő átvezető elem külön beszerzése szükséges. Méretek: Ø25 mm-es csővezeték, Ø60 mm-es külső átmérő, tető Csomag tartalma: elvezető szellőzőcső, sapka, csavarok Ft Ft Zöld Ft Ft Ft Ft S 300x300-as elvezető szellőző Alkalmazás: sík felületre telepíthető elvezető szellőző. Méretek: Ø60 mm-es csővezeték, 300 x 300 mm-es rögzítő készlet. A telepítéshez legalább ekkora szabad helyre van szükség. Csomag tartalma: elvezető szellőző, rögzítő készlet, adapter, csavarok Ft Ft Zöld Ft Ft Ft Ft P/IS/500 elvezető szellőzőcső Ft S 400x400-as elvezető szellőző Ft Alkalmazás: szigetelt elvezető szellőzőcső esővédő sapkával ellátva. A belső cső horganyzott acélból készül és fésűs tömítéssel van ellátva. A tetőfedő anyagnak megfelelő átvezető elem külön beszerzése szükséges. Méretek: Ø60 mm-es csővezeték, Ø300 mm-es külső átmérő, tető Csomag tartalma: elvezető szellőzőcső, sapka, csavarok Ft Zöld Ft Ft Ft Alkalmazás: sík felületre telepíthető elvezető szellőző. Méretek: Ø200 mm-es csővezeték, 400 x 400 mm-es rögzítő készlet. A telepítéshez legalább ekkora szabad helyre van szükség. Csomag tartalma: elvezető szellőző, rögzítő készlet, adapter, csavarok Ft Zöld Ft Ft Ft Ft P/IS/500 XL elvezető szellőzőcső Alkalmazás: XL méretű szigetelt elvezető szellőzőcső esővédő sapkávalellátva. A belső cső horganyzott acélból készül és fésűs tömítéssel van ellátva. A tetőfedő anyagnak megfelelő XL átvezető elem külön beszerzése szükséges. Méretek: Ø60 mm-es csővezeték, Ø300 mm-es külső átmérő, tető Csomag tartalma: elvezető szellőzőcső, sapka, csavarok. 200P/IS/500 XL elvezető szellőzőcső Alkalmazás: XL méretű szigetelt elvezető szellőzőcső esővédő sapkával ellátva. A belső cső horganyzott acélból készül és fésűs tömítéssel van ellátva. A tetőfedő anyagnak megfelelő XL átvezető elem külön beszerzése szükséges. Méretek: Ø200 mm-es csővezeték, Ø300 mm-es külső átmérő, tető Csomag tartalma: elvezető szellőzőcső, sapka, csavarok. 200P/IS/500 XL elvezető szellőzőcső Ft Ft Ft Ft Zöld Ft Ft Ft Ft Ft Ft 7474 Zöld Ft Ft Ft Ft Ft S 400x400-as elvezető szellőző Alkalmazás: sík felületre telepíthető elvezető szellőző. Méretek: Ø250 mm-es csővezeték, 400 x 400 mm-es rögzítő készlet. A telepítéshez legalább ekkora szabad helyre van szükség. Csomag tartalma: elvezető szellőző, rögzítő készlet, adapter, csavarok. Elvezető szellőzőcsövek C-sorozat 25C/IS/400 elvezető szellőzőcső Alkalmazás: szigetelt elvezető szellőzőcső esővédő sapkával ellátva. A belső cső horganyzott acélból készül és fésűs tömítéssel van ellátva. Bádogos által készített, Ø70 mm-es nyílású, kúpos lemezfém csőszegélybe helyezhető. Méretek: Ø25 mm-es csővezeték, Ø60 mm-es külső átmérő, tető feletti magasság cca. 400 mm. Csomag tartalma: elvezető szellőzőcső, sapka, csavarok Ft Ft Zöld Ft Ft Ft Ft Ft Ft Zöld Ft Ft Ft Ft Ft 7920 Alkalmazás: XL méretű szigetelt elvezető szellőzőcső esővédő sapkával ellátva. A belső cső horganyzott acélból készül és fésűs tömítéssel van ellátva. A tetőfedő anyagnak megfelelő XL átvezető elem külön beszerzése szükséges. Méretek: Ø250 mm-es csővezeték, Ø300 mm-es külső átmérő, tető Csomag tartalma: elvezető szellőzőcső, sapka, csavarok Ft Zöld Ft Ft Ft Ft C/IS/450 XL elvezető szellőzőcső Alkalmazás: XL méretű szigetelt elvezető szellőzőcső esővédő sapkával ellátva. A belső cső horganyzott acélból készül és fésűs tömítéssel van ellátva. Bádogos által készített, Ø35 mm-es nyílású, kúpos lemezfém csőszegélybe helyezhető. Méretek: Ø60 mm-es csővezeték, Ø300 mm-es külső átmérő, tető feletti magasság cca. 450 mm. Csomag tartalma: elvezető szellőzőcső, sapka, csavarok Ft Ft 7924 Zöld Ft Ft Ft Ft Ft

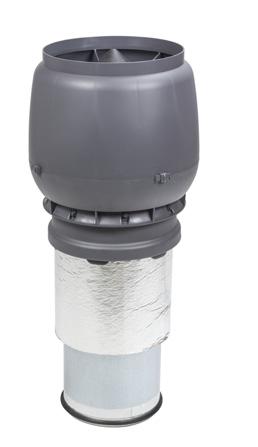

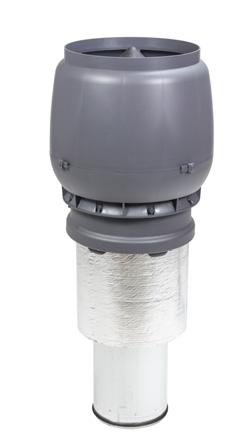

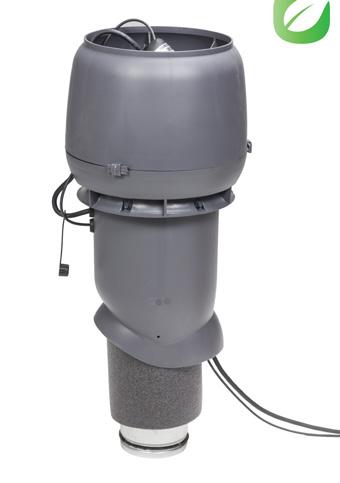

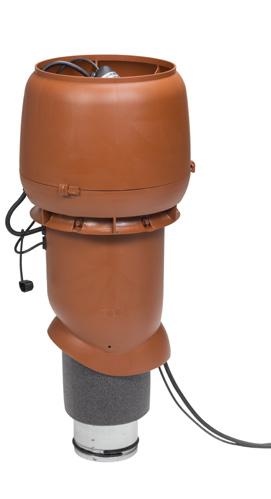

11 Elvezető szellőzőcsövek C-sorozat Tetőventilátorok P-sorozat 200C/IS/450 XL elvezető szellőzőcső Alkalmazás: XL méretű szigetelt elvezető szellőzőcső esővédő sapkával ellátva. A belső cső horganyzott acélból készül és fésűs tömítéssel van ellátva. Bádogos által készített, Ø35 mm-es nyílású, kúpos lemezfém csőszegélybe helyezhető. Méretek: Ø200 mm-es csővezeték, Ø300 mm-es külső átmérő, tető feletti magasság cca. 450 mm. Csomag tartalma: elvezető szellőzőcső, sapka, csavarok. 250C/IS/450 XL elvezető szellőzőcső Ft Ft Zöld Ft Ft Ft Ft Ft ECo90P/25/500 tetőventilátor Alkalmazás: 0-0V feszültségtartományban vezérelhető, egyenáramúmotorral ellátott, energiatakarékos, szigetelt tetőventilátor. A cső egy beépített zajcsillapítóval rendelkezik. A belső cső horganyzott acélból készül és fésűs tömítéssel van ellátva. Egy ECo vezérlő és a tetőfedő anyagnak megfelelő átvezető elem külön beszerzése szükséges. Méretek: Ø25 mm-es csővezeték, Ø225 mm-es külső átmérő, tető Csomag tartalma: tetőventilátor, csavarok, szerelési, használati és karbantartási útmutató Ft Ft Zöld Ft Ft Ft Ft Ft Alkalmazás: XL méretű szigetelt elvezető szellőzőcső esővédő sapkával ellátva. A belső cső horganyzott acélból készül és fésűs tömítéssel van ellátva. Bádogos által készített, Ø35 mm-es nyílású, kúpos lemezfém csőszegélybe helyezhető. Méretek: Ø250 mm-es csővezeték, Ø300 mm-es külső átmérő, tető feletti magasság cca. 450 mm. Csomag tartalma: elvezető szellőzőcső, sapka, csavarok. Tetőventilátorok P-sorozat Ft Zöld Ft Ft Ft Ft ECo220P/60/500 tetőventilátor Alkalmazás: 0-0V feszültségtartományban vezérelhető, egyenáramú motorral ellátott, energiatakarékos, szigetelt tetőventilátor. A belső cső perforált horganyzott acélból készül és fésűs tömítéssel van ellátva. Egy ECo vezérlő és a tetőfedő anyagnak megfelelő átvezető elem külön beszerzése szükséges. Méretek: Ø60 mm-es csővezeték, Ø225 mm-es külső átmérő, tető Csomag tartalma: tetőventilátor, csavarok, szerelési, használati és karbantartási útmutató Ft Ft Zöld Ft Ft Ft Ft Ft ECo0P/0/500 tetőventilátor Alkalmazás: radon szellőztetésre szolgáló, egyenáramú motorral ellátott, energiatakarékos tetőventilátor, amely komposzt toalett szellőztetésére is alkalmas. A motor külön védelmet kapott és gyárilag 3V-ra van beszabályozva. Amennyiben szükséges, a feszültség a ventilátor esővédő sapkájában található potenciométerrel szabályozható. Külön vezérlő nem szükséges. A tetőfedő anyagnak megfelelő átvezető elem külön beszerzése szükséges. Méretek: Ø0 mm-es csővezeték, Ø60 mm-es külső átmérő, tető Csomag tartalma: tetőventilátor, csavarok, szerelési, használati és karbantartási útmutató. E90P/25/IS/500 tetőventilátor Alkalmazás: szellőztetésre szolgáló szigetelt tetőventilátor. A cső egy beépített, 50 mm-es zajcsillapítóval rendelkezik. A belső cső horganyzott acélból készül és fésűs tömítéssel van ellátva. A tetőfedő anyagnak megfelelő átvezető elem külön beszerzése szükséges. Méretek: Ø25 mm-es csővezeték, Ø225 mm-es külső átmérő, tető Csomag tartalma: tetőventilátor, csavarok, szerelési, használati és karbantartási útmutató Ft Ft Zöld Ft Ft Ft Ft Ft Ft Zöld Ft Ft Ft Ft E220P/60/IS/500 XL tetőventilátor Alkalmazás: szellőztetésre szolgáló szigetelt XL méretű tetőventilátor. A belső cső horganyzott acélból készül és fésűs tömítéssel van ellátva. A tetőfedő anyagnak megfelelő XL átvezető elem külön beszerzése szükséges. Méretek: Ø60 mm-es csővezeték, Ø300 mm-es külső átmérő, tető Csomag tartalma: tetőventilátor, csavarok, szerelési, használati és karbantartási útmutató. ECo250P/200/500 XL tetőventilátor Alkalmazás: 0-0V feszültségtartományban vezérelhető, egyenáramú motorral ellátott, energiatakarékos, szigetelt XL tetőventilátor. A belső cső perforált horganyzott acélból készül és fésűs tömítéssel van ellátva. Egy ECo vezérlő és a tetőfedő anyagnak megfelelő XL átvezető elem külön beszerzése szükséges. Méretek: Ø200 mm-es csővezeték, Ø300 mm-es külső átmérő, tető Csomag tartalma: tetőventilátor, csavarok, szerelési, használati és karbantartási útmutató Ft Ft Zöld Ft Ft Ft Ft Ft Ft Zöld Ft Ft Ft Ft

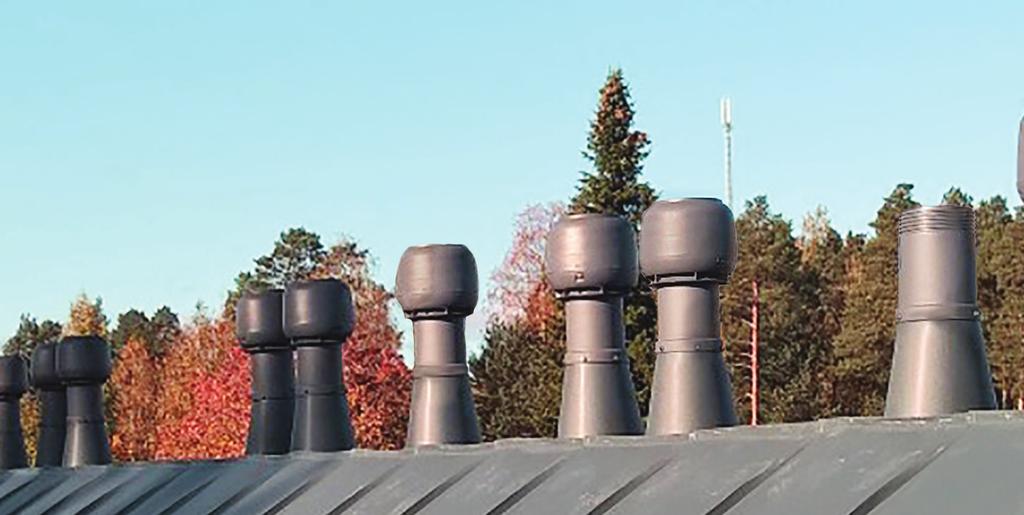

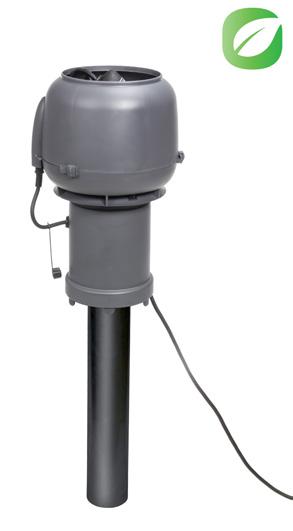

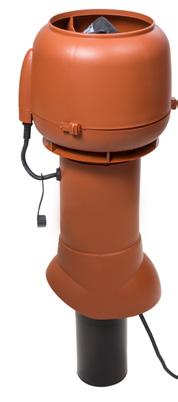

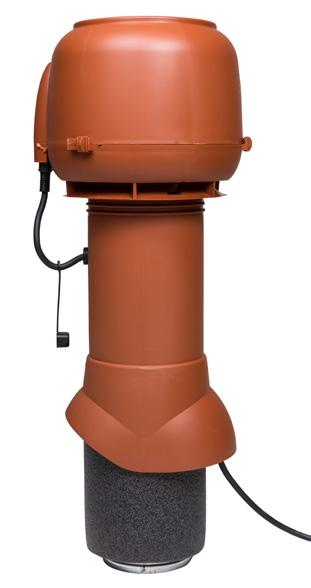

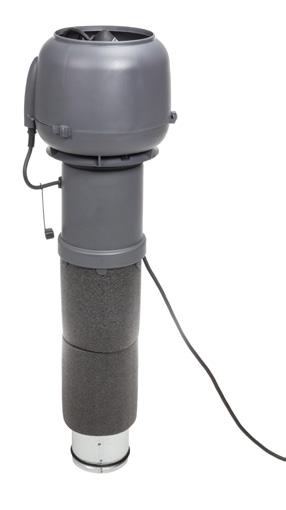

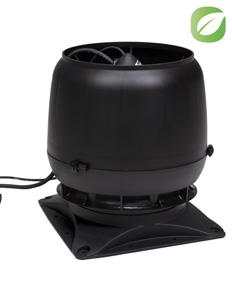

12 Färg Tetőventilátorok S-sorozat Tetőventilátorok S-sorozat ECo0S tetőventilátor + IS Alkalmazás: radon szellőztetésre szolgáló, egyenáramú motorral ellátott, energiatakarékos tetőventilátor, amely garázs vagy komposzt toalett szellőztetésére is alkalmas. 0 mm-es szigetelt csővel vagy egyéb, Ø60 mm-es külső átmérőjű csővel kompatibilis. A motor külön védelmet kapott és gyárilag 3V-ra van beszabályozva. Amennyiben szükséges, a feszültség a ventilátor esővédő sapkájában található potenciométerrel szabályozható. Külön vezérlő nem szükséges. Méretek: Ø0 mm-es csővezeték (a rögzítő készlet 250 x 250 mm-es, a telepítéshez legalább ekkora szabad felület szükséges). Csomag tartalma: tetőventilátor, rögzítő készlet, csavarok, szerelési, használati és karbantartási útmutató. E20S tetőventilátor + IS Alkalmazás: zajcsillapító vagy légcsatorna tetejére helyezhető tetőventilátor. Sík felületen történő telepítéshez külön rögzítő készlet beszerzése szükséges. Méretek: Ø25 mm-es csővezeték (a rögzítő készlet 250 x 250 mmes, a telepítéshez legalább ekkora szabad felület szükséges). Csomag tartalma: tetőventilátor, rögzítő készlet, csavarok, szerelési, használati és karbantartási útmutató. E90S tetőventilátor + IS Ft Ft Zöld Ft Ft Ft Ft Ft Ft Ft Zöld Ft Ft Ft Ft Ft Ft ECo250S XL tetőventilátor + IS Alkalmazás: 0-0V feszültségtartományban vezérelhető, egyenáramú motorral ellátott, energiatakarékos, zajcsillapító vagy légcsatorna tetejére helyezhető szigetelt tetőventilátor. Sík felületen történő telepítéshez külön rögzítő készlet beszerzése szükséges. Méretek: Ø200 mm-es csővezeték (a rögzítő készlet 400 x 400 mmes, a telepítéshez legalább ekkora szabad felület szükséges). Csomag tartalma: tetőventilátor, rögzítő készlet, csavarok, szerelési, használati és karbantartási útmutató. 0 S-adapter Alkalmazás: E20S és ECo0S tetőventilátorok szigeteletlen, Ø0mm-es Alipai csövekhez történő telepítéséhez. Csomag tartalma: adapter. Tetőventilátorok C-sorozat Ft Ft Zöld Ft Ft Ft Ft Ft Alkalmazás: zajcsillapító vagy légcsatorna tetejére helyezhető tetőventilátor. Sík felületen történő telepítéshez külön rögzítő készlet beszerzése szükséges. Méretek: Ø25 mm-es csővezeték (a rögzítő készlet 300 x 300 mmes, a telepítéshez legalább ekkora szabad felület szükséges). Csomag tartalma: tetőventilátor, rögzítő készlet, csavarok, szerelési, használati és karbantartási útmutató. ECo90S tetőventilátor + IS Alkalmazás: 0-0V feszültségtartományban vezérelhető, egyenáramú motorral ellátott, energiatakarékos, zajcsillapító vagy légcsatorna tetejére helyezhető, szigetelt tetőventilátor. Sík felületen történő telepítéshez külön rögzítő készlet beszerzése szükséges. Méretek: Ø25 mm-es csővezeték (a rögzítő készlet 300 x 300 mmes, a telepítéshez legalább ekkora szabad felület szükséges). Csomag tartalma: tetőventilátor, rögzítő készlet, csavarok, szerelési, használati és karbantartási útmutató. E220S tetőventilátor + IS Alkalmazás: zajcsillapító vagy légcsatorna tetejére helyezhető tetőventilátor. Sík felületen történő telepítéshez külön rögzítő készlet beszerzése szükséges. Méretek: Ø60 mm-es csővezeték (a rögzítő készlet 300 x 300 mmes, a telepítéshez legalább ekkora szabad felület szükséges). Csomag tartalma: tetőventilátor, rögzítő készlet, csavarok, szerelési, használati és karbantartási útmutató Ft Zöld Ft Ft Ft Ft Ft Ft Ft Zöld Ft Ft Ft Ft Ft Ft Ft Zöld Ft Ft Ft Ft Ft ECo0C/0/ER/400 tetőventilátor Alkalmazás: radon szellőztetésre szolgáló, egyenáramú motorral ellátott, energiatakarékos, szigetelt tetőventilátor, amely komposzt toalett szellőztetésére is használható. Beltéri levegő szellőztetésére nem alkalmas. Bádogos által készített, Ø70 mm-es nyílású, kúpos lemezfém csőszegélybe helyezhető. A motor külön védelmet kapott és gyárilag 3V-ra van beszabályozva. Méretek: Ø0 mm-es csővezeték, Ø60 mm-es külső átmérő, és 400 mm-es magasság. Csomag tartalma: tetőventilátor, csavarok, szerelési, használati és karbantartási útmutató. E20C/25/IS/400 tetőventilátor Alkalmazás: szellőztetésre szolgáló, szigetelt tetőventilátor. A belső cső horganyzott lemezből készül. Bádogos által készített, Ø70 mmes nyílású, kúpos lemezfém csőszegélybe helyezhető. Méretek: Ø25 mm-es csővezeték, Ø60 mm-es külső átmérő, és 400 mm-es magasság. Csomag tartalma: tetőventilátor, csavarok, szerelési, használati és karbantartási útmutató Ft Ft Zöld Ft Ft Ft Ft Ft Ft Ft Zöld Ft Ft Ft Ft Ft 7934 ECo220S tetőventilátor + IS Alkalmazás: 0-0V feszültségtartományban vezérelhető, egyenáramú motorral ellátott, energiatakarékos, zajcsillapító vagy légcsatorna tetejére helyezhető tetőventilátor. A sík felületen történő telepítéshez rögzítő készlet tartozékként jár. ECo vezérlő külön beszerezhető. Méretek: Ø60 mm-es csővezeték (a rögzítő készlet 300 x 300 mmes, a telepítéshez legalább ekkora szabad felület szükséges). Csomag tartalma: tetőventilátor, rögzítő készlet, csavarok, szerelési, használati és karbantartási útmutató Ft Ft Zöld Ft Ft Ft Ft E220C/60/IS/450 XL tetőventilátor Alkalmazás: szellőztetésre szolgáló, szigetelt XL méretű tetőventilátor. A belső cső horganyzott lemezből készül. Bádogos által készített, Ø35 mm-es nyílású, kúpos lemezfém csőkivezetésbe helyezhető. Méretek: Ø60 mm-es csővezeték, Ø300 mm-es külső átmérő, és 450 mm-es magasság. Csomag tartalma: tetőventilátor, csavarok, szerelési, használati és karbantartási útmutató Ft Ft Zöld Ft Ft Ft Ft

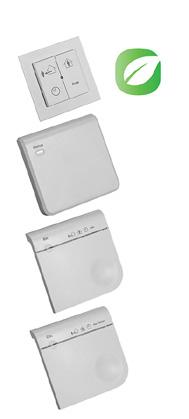

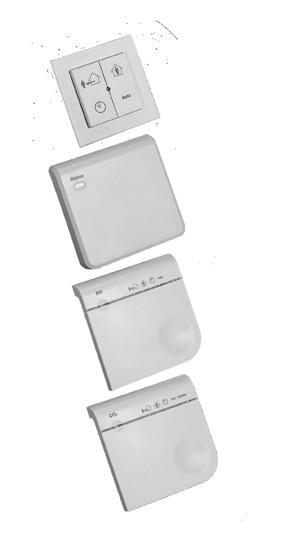

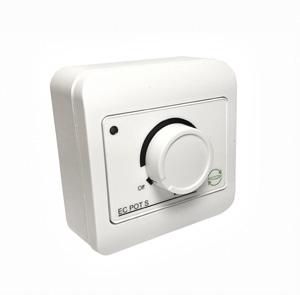

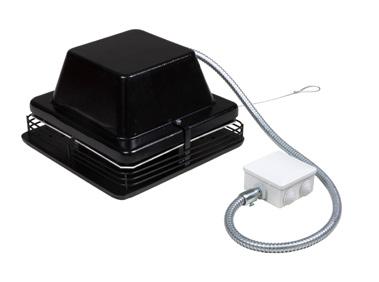

13 ECo Monitor vezérlő ÚJ! Vezérlők légbevezetésre alkalmas szellőzők új megoldás a bejövő levegő biztosítására légbevezetésre alkalmas szellőzők Alkalmazás: a ECo tetőventilátorok monitorozására és vezérlésére szolgál. Legfeljebb öt ventilátor fordulatszám jelét képes fi gyelni. Szigetelt riasztási kimenettel és ventilátor meghibásodást jelző LED-lámpával van ellátva. Opcionálisan használható, 0-0Vos bemenet áll rendelkezésre a sebesség szabályozására, amely 0-00% tartományban egy belső beállítókondenzátorral állítható. 0 V-os, ma-es tápfeszültséget igényel, amely a ventilátorról is érkezhet ( sz. szabadalom). Csomag tartalma: ECo Monitor egység, útmutató. Fehér Ft A szellőzőlevegőt biztosító légbevezetésre alkalmas szellőző elem a termékcsalád egészen új és igazi áttörést hozó tagja. Ez a termék a szellőzőrendszer részeként a háztetőről biztosít szellőzőlevegőt. Ø60 mmes szellőzőcsatornával kompatibilis. A kategória tartalmaz egy új, egyedi esővédő sapkát. A sapka eltereli azesőcseppeket, miközben formai kialakításának még a legapróbb elemei is azt szolgálják, hogy a sapka által okozott nyomásveszteség a lehető legkisebb maradjon. 0-0V ECo vezérlő Alkalmazás: a ECo tetőventilátor motorok fordulatszámának manuális vezérlésére szolgáló, fokozatmentes ECo vezérlő. A vezérlő 0-0V-os kimenet jelet ad, melynek minimum értéke állítható. A fröcskölés álló ECo vezérlő mind süllyesztett, mind falon kívüli rögzítésre alkalmas. Csomag tartalma: vezérlő. Fehér Ez a modern formavilág és a klasszikus elvezető cső jól mutatnak együtt, de a lenyűgöző látvány mellett még a működés is hatékony marad Ft A szellőzőlevegőt biztosító légbevezetésre alkalmas szellőző elem beépítése átvezető elemre történik UCJ tirisztoros szabályzó Fehér Ft Az aerodinamikai jellemzőket a 4. oldalon találjuk Alkalmazás: a tetőventilátor fordulatszámának szabályozására szolgál. Süllyesztett és falon kívüli rögzítésre is alkalmas. Csomag tartalma: vezérlő. 2299AG tirisztoros szabályzó Alkalmazás: a tetőventilátor fordulatszámának szabályozására szolgál. Süllyesztett rögzítésre is alkalmas. Csomag tartalma: vezérlő. Javító készletek Fehér A javító készlet egy motort és egy kondenzátort (az ECo karbantartó készletekben nincs) tartalmaz, valamint a bekötésre vonatkozó utasításokat. E50 / E80 tetőventilátor javító készlet E90 / E20 tetőventilátor javító készlet E220 tetőventilátor javító készlet E250 tetőventilátor javító készlet E280 tetőventilátor javító készlet E30 tetőventilátor javító készlet Radon tetőventilátor javító készlet ECo0/90 tetőventilátor javító készlet ECo220 tetőventilátor javító készlet ECo250 tetőventilátor javító készlet Ft Ft Ft Ft Ft Ft Ft Ft Ft Ft ÚJ! Ft /IS/500 légbevezetésre alkalmas szellőző Ft Alkalmazás: gépi szellőztetést kiszolgáló, a tetőre telepítendő légbevezetésre alkalmas szellőző. Tartalmazza az új beömlő sapkát, amely egyedi kialakítása révén képes leválasztani az esőcseppeketa külső levegőből. A kialakítás apró részletei minimális nyomásveszteséget biztosítanak. Méretek: Ø60 mm-es csővezeték, Ø300 mm-es külső átmérő, tető Csomag tartalma: szellőzőcső, beömlő sapka, csavarok Ft Zöld Ft Ft Ft Ft Ft 60S légbevezetésre alkalmas szellőző ÚJ! Alkalmazás: gépi szellőztetést kiszolgáló, a tetőre telepítendő légbevezetésre alkalmas szellőző. Tartalmazza az új beömlő sapkát, amely egyedi kialakítása révén képes leválasztani az esőcseppeket a külső levegőből. A kialakítás apró részletei minimális nyomásveszteséget biztosítanak. Méretek: Ø60 mm-es csővezeték, Ø300 mm-es külső átmérő, 300 x 300 mm-es rögzítő készlet. A telepítéshez legalább ekkora szabad felület szükséges. Csomag tartalma: szellőzőcső, beömlő sapka, rögzítő készlet, csavarok. Tetőkibúvók Ft Ft Zöld Ft Ft Ft Ft Ft 7489 Az Uniroof tetőkibúvóhoz most már Uniroof alátét tömítés is jár. Kémény ventilátor Uniroof tetőkibúvó TI-7 kémény ventilátor Alkalmazás: legfeljebb 0,35 m2-es szabad nyílásméretű kandallókhoz alkalmazható. A füstcső minimális mérete 23 x 23 mm, maximális mérete 60 x 60 mm lehet. A kivezetett égéstermék megengedett legnagyobb hőmérsékete 200ºC. Csomag tartalma: kémény ventilátor Ft Alkalmazás: cseréptetőhöz és fém lemeztetőhöz is használható. A rugalmas redő a gerinc elem alatti beépítést nagyban megkönnyíti. Tűzvédelmi és karbantartó kibúvóként szolgál, valamint átjárást biztosít a tető és a padlástér között. Méretek: 600 x 600 mm-es nyílás. Csomag tartalma: tetőkibúvó, tömítés, Uniroof alátét tömítés, csavarok, szerelési útmutató. zsindelyes tetőkibúvó Alkalmazás: mind tekercses, mind táblás zsindelytetőkhöz. Tűzvédelmi és karbantartó kibúvóként szolgál, valamint átjárást biztosít a tető és a padlástér között. A peremet a két zsindely lemezréteg között, forróbitumennel kell rögzíteni. Méretek: 600 x 600 mm-es nyílás. A perem 50 mm-es. Csomag tartalma: tetőkibúvó, tömítés, Uniroof alátét tömítés, csavarok, szerelési útmutató. 24 Oletus lavakoko Ft Ft Zöld Ft Ft Ft Ft Ft Ft Zöld Ft Ft Ft Ft

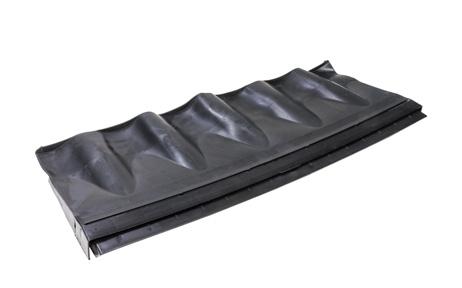

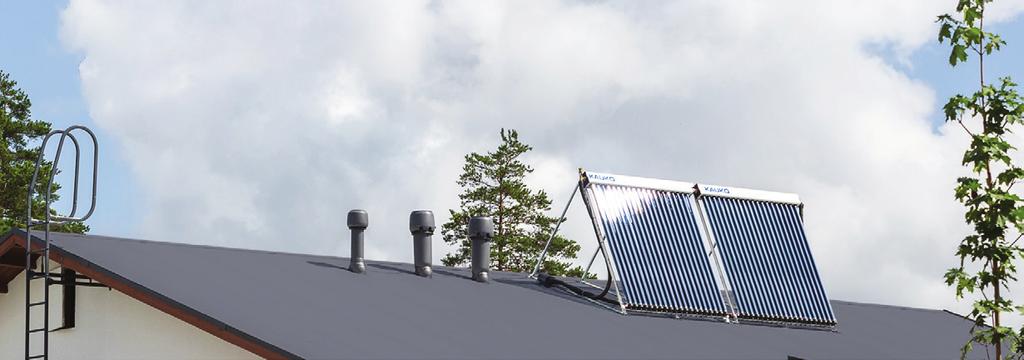

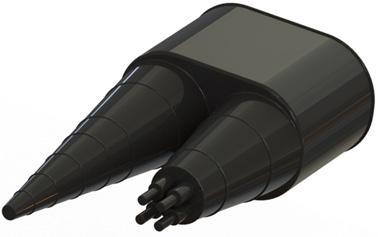

14 Malli Napkollektor rendszerhez használható átvezető elemek A napkollektor rendszerhez használható átvezető elemek napkollektor csöveit, kábeleit vagy egyéb, a tetőn átmenő kisebb csöveket szolgálnak ki. A tetőn a kilépő nyílás maximális mérete 00 x 60 mm. A kisebb vezetékek, kábelek (4-50 mm) számára egy külön megvásárolható napkollektor rendszerhez használható kábel tömítés áll rendelkezésre. A felnyitható és elforgatható kialakítás nagyban megkönnyíti a telepítést és a karbantartást. Napkollektor rendszerhez használható alapcserép átvezető elem Alkalmazás: a legelterjedtebb betoncserép tetőkhöz 330 mm széles cserepekkel. Egy darab dupla hullámos betoncserepet vált ki. Csomag tartalma: tetőátvezető, alátét gyűrű, perem, fedél, zsugorcső, csavarok, szerelési útmutató és sablon az alátét gyűrűhoz és az átvezető elemhez. Napkollektor rendszerhez használható univerzális alapcserép átvezető elem Alkalmazás: az összes cseréptető típushoz (agyag-, kerámia-, betonés egyéb speciális cseréphez, egy és dupla hullámos cserepet, valamint lapos cserepet is). Csomag tartalma: tetőátvezető, tömítés a felső oldalhoz, tartó az aljhoz, alátét gyűrű, perem, fedél, zsugorcső, csavarok, szerelési útmutató és sablon az alátét gyűrűhoz és az átvezető elemhez. Napkollektor rendszerhez használható Vittinge átvezető elem Alkalmazás: Vittinge agyagcserép tetőhöz. Csomag tartalma: tetőátvezető, alátét gyűrű, perem, fedél, zsugorcső, csavarok, szerelési útmutató és sablon az alátét gyűrűhoz és az átvezető elemhez. Napkollektor rendszerhez használható profilos acél átvezető elem Napkollektor rendszerhez használható acél átvezető elem Alkalmazás: a legelterjedtebb 330 mm-es cserép szélességű betoncserép tetőkhöz. Egy darab dupla hullámos betoncserepet vált ki. Csomag tartalma: tetőátvezető, alátét gyűrű, perem, fedél, zsugorcső, csavarok, szerelési útmutató és sablon az alátét gyűrűhoz és az átvezető elemhez. Napkollektor rendszerhez használható klasszikus átvezető elem -hullámos (E3) 2-hullámos (T) Alkalmazás: az összes kerekített profi lú fém lemeztetőhöz (tetőcserép mintázattal). A mintában a cserép minimális hossza 350 mm. Az alsó felületéhez rögzített gumi tömítésnek köszönhetően jól formázható és teljes vízzárást biztosít. Csomag tartalma: tetőátvezető, alátét gyűrű, tömítőmassza, perem, fedél, zsugorcső, csavarok, szerelési útmutató és sablon az alátét gyűrűhoz és az átvezető elemhez. Alkalmazás: sima álló korcolt lemeztetőhöz vagy zsindelytetőhöz. Utólagosan is beépíthető. A perem alatt vastag gumi tömítés található. A zsindelytetőn történő beépítéshez szükséges tömítőmassza külön megvásárolható. Csomag tartalma: tetőátvezető, alátét gyűrű, perem, fedél, zsugorcső, csavarok, szerelési útmutató és sablonok. Napkollektor rendszerhez használható zsindely átvezető elem Alkalmazás: új zsindelytetőhöz. Beépítése két zsindely réteg közé történik. Csomag tartalma: tetőátvezető, perem, fedél, zsugorcső, csavarok, szerelési útmutató és sablonok Ft Ft Zöld Ft Ft Ft Ft Ft Ft Zöld Ft Ft Ft Ft Ft Ft Ft Ft Zöld Ft Ft Ft Ft Ft Ft 7564 Zöld Ft Ft Ft Ft Ft Ft Zöld Ft Ft Ft Ft Ft Ft Zöld Ft Ft Ft Ft Napkollektor rendszerhez használható átvezető elemek Napkollektor rendszerhez használható zsindelyes magasított átvezető elem Alkalmazás:,5º-osnál (:5 arányú esés) kisebb lejtésű zsindelytetőhöz. Beépítése két zsindely réteg közé történik Ft Méretek: 200 mm-es szár magasság. Csomag tartalma: tetőátvezető, perem, fedél, zsugorcső, csavarok, szerelési útmutató. Napkollektor rendszerhez használható kábel kivezető Alkalmazás: gumi kábelkivezető a napkollektor rendszerhez használható átvezető elemekhez mm-es vezetékek és kábelek tetőn át történő kivezetését teszi lehetővé teljes mértékben vízzáró módon. A napkollektor rendszerhez használható átvezető elemhez a tartozékként járó vízzáró tartóelemekkel rögzül. Csomag tartalma: kábel kivezető, szorítóbilincs Ft 7570 Antennakivezetők és cső átvezetők 2-90-es antennakivezetők Alkalmazás: antennák, zászlórudak és egyéb csövek, merevítők tetőn át történő kivezetéséhez. A lépcsőzetes EPDM-gumi hüvelyből és egy műanyag gallérból álló kivezető a külön megvásárolható átvezető elemre kerül ráhelyezésre. Az átvezető elem kiválasztása a tetőfedő anyagnak megfelelően történik. Méretek: Ø2/9/25/38/50/60/75/90 mm-es méretekhez. Csomag tartalma: antennakivezető, szorítóbilincs csőmandzsetta Alkalmazás: antennák, zászlórudak és egyéb csövek, merevítők tetőn át történő kivezetéséhez. A lépcsőzetes EPDM-gumi hüvelyből és egy műanyag gallérból álló kivezető a külön megvásárolható átvezető elemre kerül ráhelyezésre. Az átvezető elem kiválasztása a tetőfedő anyagnak megfelelően történik. Méretek: Ø0/25/40/55 mm-es cső méretekhez. Csomag tartalma: csőmandzsetta, szorítóbilincs XL csőmandzsetta Alkalmazás: antennák, zászlórudak és egyéb csövek, merevítők tetőn át történő kivezetéséhez. A lépcsőzetes EPDM-gumi hüvelyből és egy műanyag gallérból álló kivezető a külön megvásárolható XL átvezető elemre kerül ráhelyezésre. Az átvezető elem kiválasztása a tetőfedő anyagnak megfelelően történik. Méretek: Ø75/200/225/250 mm-es cső méretekhez. Csomag tartalma: csőmandzsetta, szorítóbilincs. Füstcső szegélyelemek füstcső szegélyelem fém tetőhöz Alkalmazás: a füstcső borítás és a cserepes mintázatú fém lemeztető szoros és mégis esztétikus összekötésére szolgál. A cserép mintázatban a hullámok közötti távolság 83,3 mm kell legyen, a profi l magassága cca. 39 mm (ilyen például a Ruukki Tiilikainen). Csomag tartalma: szegélyelem, csavarok, tömítés, szerelési útmutató. füstcső szegélyelem cseréptetőhöz Alkalmazás: a füstcső borítás és a cseréptető szoros és mégis esztétikus összekötésére szolgál. 330 mm széles, dupla hullámos betoncserepekhez illeszthető. Csomag tartalma: szegélyelem, szerelési útmutató. Rootfit füstcső szegélyelem Alkalmazás: rugalmas szegélyelem cseréptetőhöz. A 2. sz. kémény átvezető borítás készletével való használatra alkalmas. Csomag tartalma: szegélyelem, szerelési útmutató Ft Ft Zöld Ft Ft Ft Ft Ft Ft Zöld Ft Ft Ft Ft Ft Ft Ft Zöld Ft Ft Ft Ft Ft Ft Zöld Ft Ft Ft Ft Ft Ft Zöld Ft Ft Ft Ft

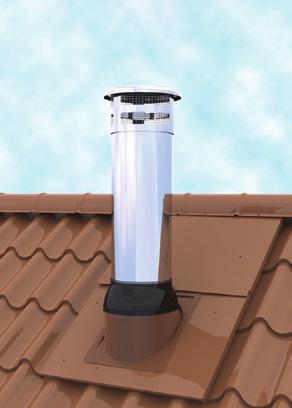

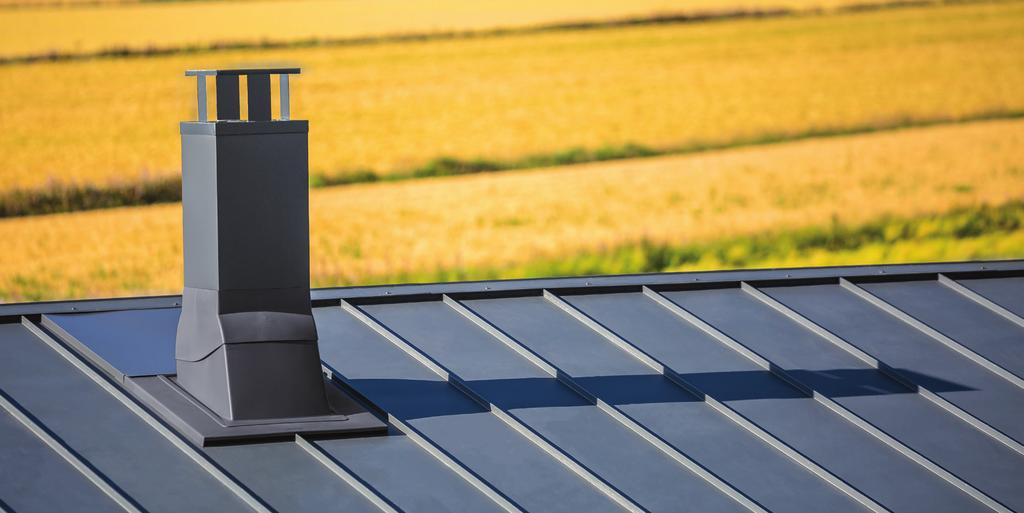

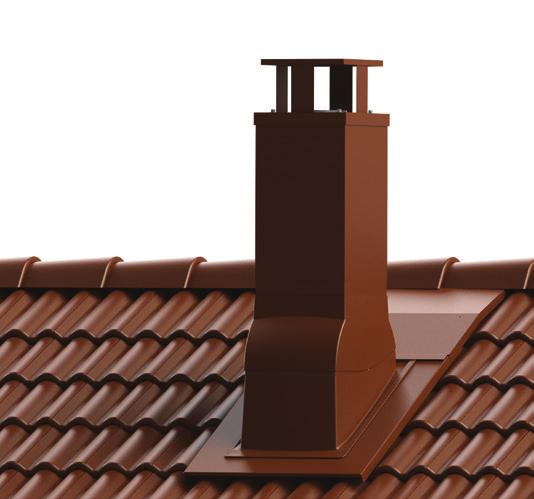

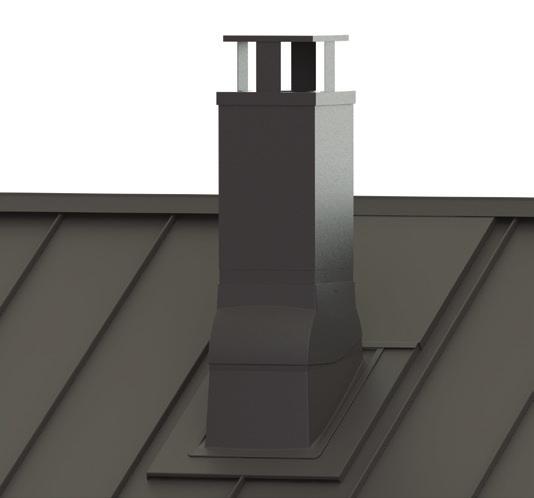

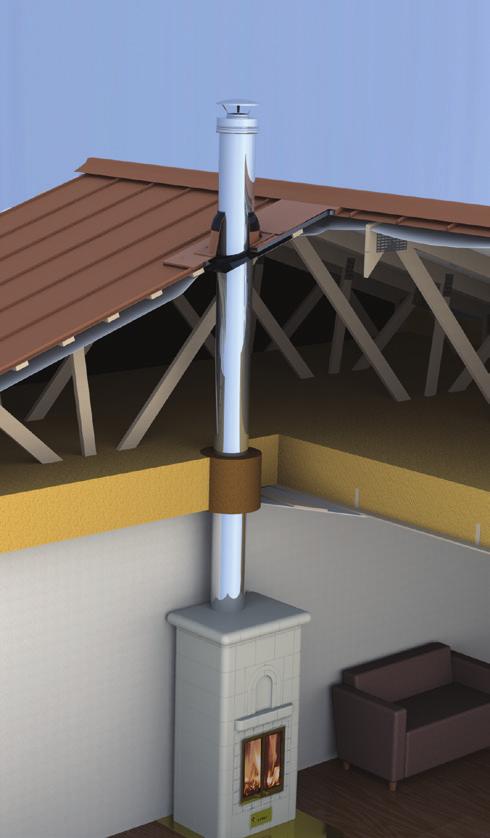

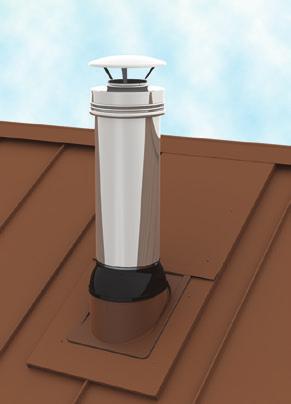

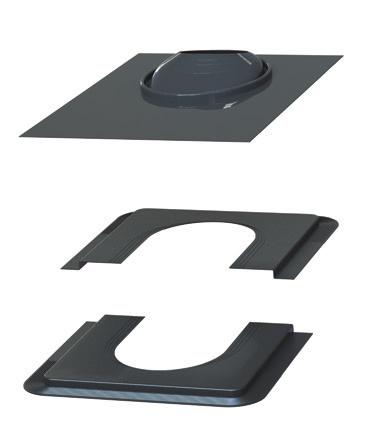

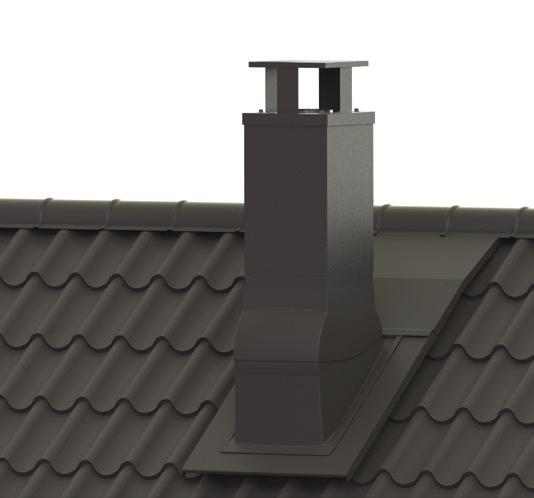

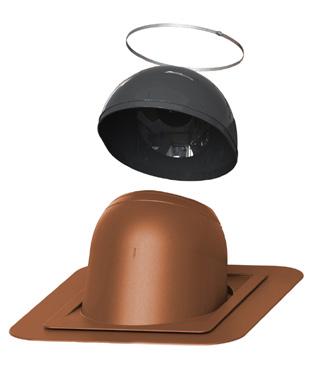

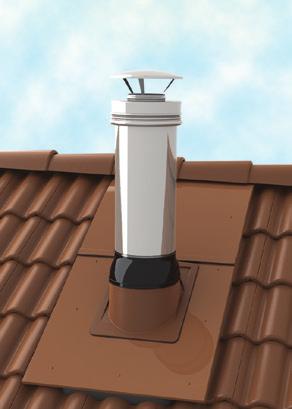

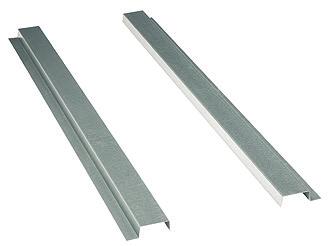

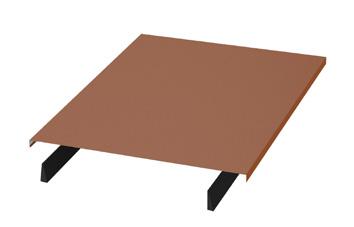

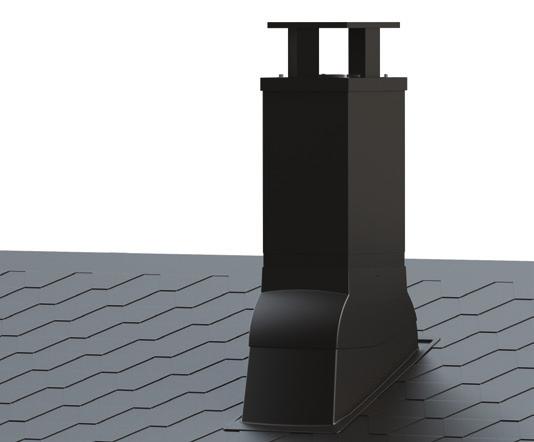

15 Kémény átvezető elemek. számú kör keresztmetszetű kémény átvezető készlet Alkalmazás: kör keresztmetszetű, fém, szigetelt, Ø mm-es előre gyártott kémények tetőn át történő kivezetéséhez. Zsindelytetőtől eltérő tetőtípus esetén az. számú kémény alátét tömítés és a borítás készlet alkalmazása szükséges. Csomag tartalma: átvezető elem, gumi alátét és szorítóbilincs, zárólemez készlet, tervezési és telepítési útmutató, rögzítőcsavarok. Kémény átvezető elemek A kétféle méretben elérhető kémény átvezető elemek szigetelt, kör keresztmetszetű, fém kéményekkel történő használatra szolgálnak. Az. számú kémény átvezető készlet Ø mm átmérőjű kör keresztmetszetű kéményekhez való, míg a 2. számú átvezető készlet Ø mm átmérőjű kör keresztmetszetű kéményekhez. Egy műanyag kémény átvezető elem csatlakozik a tartozékként járó gumi tömítéshez és szorítóbilincshez. A két műanyag alkotórészből, nevezetesen egy gumi tömítésből és egy butil pántból álló alátét tömítés megakadályozza, hogy az alátéten kialakított nyíláson át víz szivárogjon be. A borítás készlettel a kémény átvezetők mind lemeztetőn, mind cseréptetőn alkalmazhatók. Zsindelytetőkön a borítás készletre nincs szükség. 2. számú kör keresztmetszetű kémény átvezető készlet Alkalmazás: kör keresztmetszetű, fém, szigetelt, Ø mm-es előre gyártott kémények tetőn át történő kivezetéséhez. Zsindelytetőtől eltérő tetőtípus esetén a 2. számú kémény alátét tömítés és a borítás készlet alkalmazása szükséges. Csomag tartalma: átvezető elem, gumi alátét és szorítóbilincs, zárólemez készlet, tervezési és telepítési útmutató, rögzítőcsavarok. A kémény átvezetők telepítése egyszerű, gyors és egyúttal költségtakarékos, ugyanis nem igényli drága borítás használatát. A könnyű telepítés már az átvezető elemek tervezése során is kiemelt szempont volt, ugyanúgy, ahogy a összes többi termékénél is. A csináld magad alapgondolat az összes átvezetőnél működik. A telepítéshez minden szükséges kellék tartozékként jár. A kémény átvezetők és alátét tömítések tűzállósági vizsgálaton estek át és a VTT Expert Services által tanúsításra kerültek. A kémény és az alátét műanyag tömítése közötti távolság 20 mm: az alátét gumi hüvely szorosan a kéményhez rögzül, ezzel tökéletes vízzárást biztosít. A héjaláson a műanyag átvezető elem és a kémény távolsága 0 mm: a gumi tömítés a kémény körülölelve szorosan helyezkedik el.. számú kör keresztmetszetű kémény átvezető elem A termékeket lásd a következő oldalon. 2. számú kör keresztmetszetű kémény átvezető elem Tetőátvezetők elemes kéményekhez Az elemes kéményekhez való tetőátvezetők egy új kéményátvezető készletet alkotnak 32 x x 37 cm-es kéményekhez bármilyen típusú tetőhöz. Az átvezetők teljes mértékben beleolvadnak a tetőbe, hiszen külsőre nagyban hasonlítanak a által gyártott többi átvezető elemhez. Hatféle alapszínben állnak rendelkezésre. Ez a termék az összes tetőtípusra alkalmazható: álló korcolt lemeztetőn, profilos acél lemeztetőn, egy vagy dupla hullámos cserepen, zsindelytetőn (tekercses és táblás zsindelyen egyaránt). A leggyakrabb előfordulású tetőlejtésekkel kompatibilis. Alkalmazás: kör keresztmetszetű, fém, szigetelt, Ø mm-es előre gyártott kémények tetőn át történő kivezetéséhez. Zsindelytetőtől eltérő tetőtípus esetén az. számú kémény alátét tömítés és a borítás készlet beszerzése szükséges. Csomag tartalma: átvezető elem, gumi alátét, szorítóbilincs, tervezési és telepítési útmutató. Az elemes kéményekhez való tetőátvezetők elemek tökéletes vízzárást nyújtanak és könnyen telepíthetők. Az összes szükséges alkatrész, kellék megtalálható a készletben, a telepítés pedig nagyon hasonlít a kör keresztmetszetű acél kéményekhez való átvezetők telepítéséhez. A termék összeállítás tartalma: az átvezető készlet és a polipropilén műanyag hüvely, egy zárólemez toldat, valamint egy acéllemezből készült kémény borítás készlet. Az átvezető készlet és a kémény borítás készlet egymástól függetlenül, külön szerezhetők be. A kéményfedelet és a ragasztószalagot a Schiedel katalógus tartalmazza, minden egyéb, amire a telepítés során szükség lehet, a készletben megtalálható. Alkalmazás: kör keresztmetszetű, fém, szigetelt, Ø mm-es előre gyártott kémények tetőn át történő kivezetéséhez. Zsindelytetőtől eltérő tetőtípus esetén a 2. számú kémény alátét tömítés és a borítás készlet beszerzése szükséges. Csomag tartalma: átvezető elem, gumi alátét, szorítóbilincs, tervezési és telepítési útmutató. kör keresztmetszetű kémény alátét tömítés Alkalmazás: a kémény gerinctől távolabb eső helyre történő telepítését segíti. 0 cm átfedés, 700 mm-es hossz. Csomag tartalma: 650 x 700 mm. Tartalom: egy lemez, tömítések Ft Ft Ft Ft Ft Ft Ft Ft Ft Ft Ft Ft Ft Ft Ft Malli Ft Ft Ft Ft Ft Ft Ft Ft Ft Ft 2. számú kör keresztmetszetű kéményhez borítás toldat Alkalmazás: a kémény gerinctől távolabb eső helyre történő telepítését segíti. 0 cm átfedés, 00 mm-es hossz. Csomag tartalma: 785 x 00 mm. Tartalom: egy lemez, tömítések. borítás rögzítőléc Alkalmazás: sima acél lemeztetőn a borítás telepítését segíti. Csomag tartalma: 80 x 28 x 00 mm. Tartalom: horganyzott lemezacélból készült 4 db szegélyléc, rögzítőcsavarok. 28 Alkalmazás: zsindelytetőtől eltérő tetőtípus esetén használatos. No. Megakadályozza, hogy az alátétbe vágott nyíláson keresztül víz szivárogjon be a szigetelőanyagba. Az. számú alátét tömítés a Ø200- No mm-es kör keresztmetszetű kéményekhez való. számú kémény átvezetőkhöz való, míg a 2. számú alátét tömítés a Ø mm-es kör keresztmetszetű kéményekhez való 2. számú kémény átvezetőknél használatos. Csomag tartalma: két műanyag összetevő, gumi tömítés és butil pánt.. számú kör keresztmetszetű kéményhez borítás toldat Kémény átvezető elemek

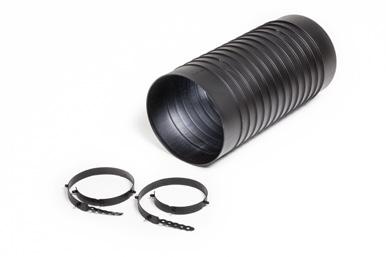

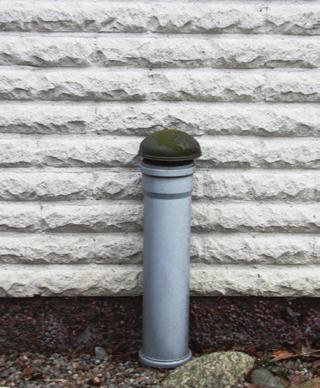

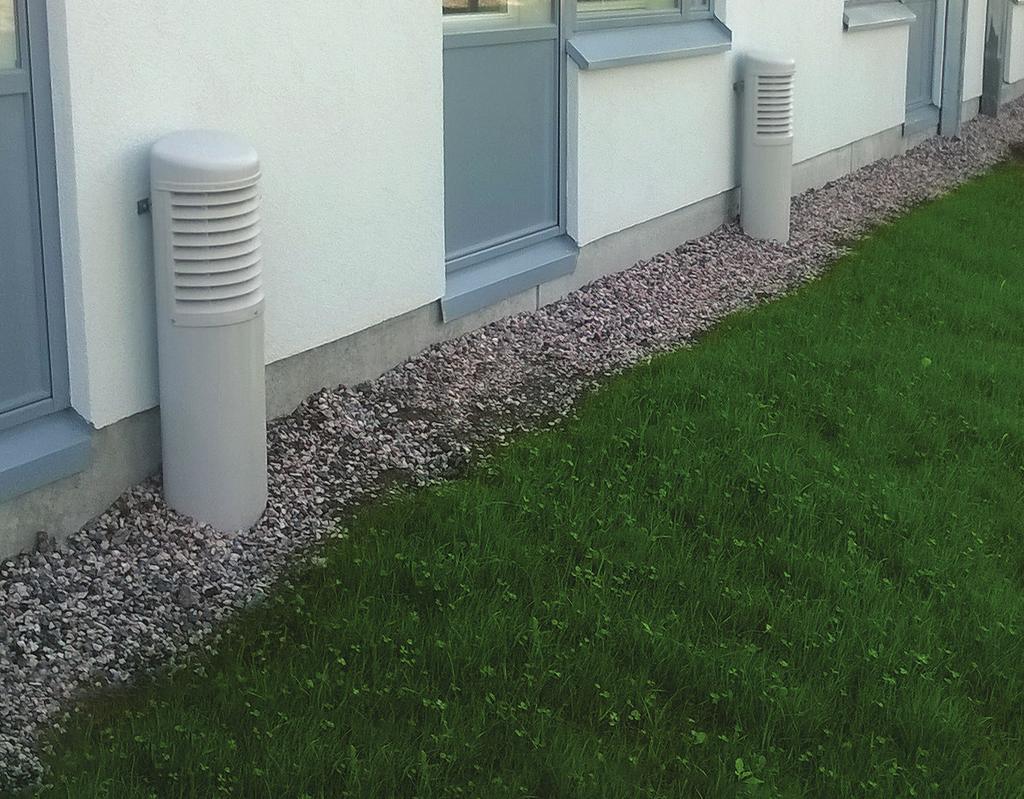

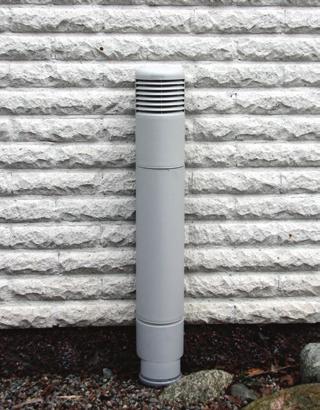

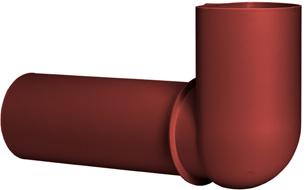

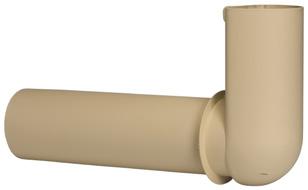

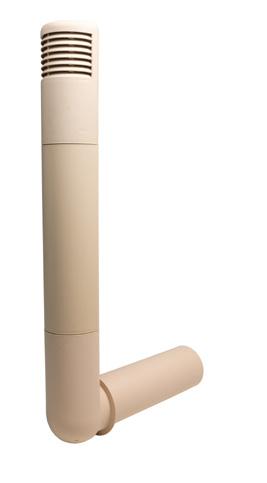

16 Ross felújító készlet A Ross pinceszellőző rendszer a padlószint alatti helyek szellőztetésére és az alagsorban, pincében a pára és a radon koncentráció megnövekedésének megelőzésére szolgáló, elegáns megoldás. Ezenfelül alkalmas az alagsorban, pincében elhelyezett szaunák, kandallók és szellőzőberendezések bejövő levegőjének biztosítására. Egy gépi kivezetésű levegőrendszer kiépítésekor vagy egy alagsori, pinceszinten lévő gépi radon elszívó rendszer kiépítése során a Ross pinceszellőző rendszerek a bejövő levegő biztosítására is szolgálhatnak. A Ross pinceszellőző rendszerek bármilyen épület szellőztetésére használhatók. Az új, nagyobb 200-as Ross cső nagyobb objektumok szellőztetésére alkalmas, pl. lakótömbökben a liftaknák szellőztetésére. A csövek olyan kialakításúak, hogy a levegő szinte akadálymentesen áramlik bennük, káros légzár képződése nélkül. A csövek formatervezése megakadályozza, hogy hó, törmelék vagy apró állatok jussanak be a padlószint alatti területekre. Előtte Utána 25/325 Ross pinceszellőző rendszer Alkalmazás: a ház kúszópincéjének szellőztetésére szolgál, megakadályozandó a pára és a radon okozta károk kialakulását a földszinti részeken. Frisslevegő bevezetésére, légutánpótlás biztosítására is alkalmazható. Méretek: könyökcső belső átmérője 25 mm, külső átmérője 32 mm. Csomag tartalma: sapka, függőleges cső, fali rögzítők csavarokkal, könyökcső, Ross fali hüvely, két központosító gyűrű. 60/70 Ross pinceszellőző rendszer Alkalmazás: a ház kúszópincéjének szellőztetésére szolgál, megakadályozandó a pára és a radon okozta károk kialakulását a földszinti részeken. Frisslevegő bevezetésére, légutánpótlás biztosítására is alkalmazható. Méretek: könyökcső belső átmérője 60 mm, külső átmérője 68 mm. Csomag tartalma: sapka, függőleges cső, fali rögzítők csavarokkal, könyökcső, Ross fali hüvely, két központosító gyűrű. 200/20 Ross pinceszellőző rendszer Alkalmazás: a ház kúszópincéjének szellőztetésére szolgál, megakadályozandó a pára és a radon okozta károk kialakulását a földszinti részeken. Frisslevegő bevezetésére, légutánpótlás biztosítására is alkalmazható. Méretek: könyökcső belső átmérője 200 mm, külső átmérője 208 mm. Csomag tartalma: sapka, függőleges cső, fali rögzítők csavarokkal, könyökcső, Ross fali hüvely, két központosító gyűrű. Ross fali átvezető hüvely Alkalmazás: beépítése a falazó blokkokba vagy öntött beton alap esetén a zsalu elemekbe történik. Alapozó blokkokkal is használható. Csomag tartalma: Ross fali hüvely, két központosító gyűrű. Műszaki adatok a 38. oldalon találhatók /0 Ross felújító készlet Ft Alkalmazás: a kúszópincében található régi függőleges csövek felújítására szolgál mind a szellőzés, mind a külső megjelenés javításának érdekében. Méretek: Ø25/0 mm Ft Ft Ft Ft Ft Ross renovation set 60/60 Nézd meg a videót! A Ross felújító készlettel a padlószint alatti helyeken lévő régi, függőleges csövek felújítása is könnyedén kivitelezhetővé válik. Ross pinceszellőző rendszerek Alkalmazás: a kúszópincében található régi függőleges csövek felújítására szolgál mind a szellőzés, mind a külső megjelenés javításának érdekében. Méretek: Ø60 mm. Csomag tartalma: sapka, függőleges cső, fali rögzítők csavarokkal, adapter a Ø60-as Ross pinceszellőző rendszerhez valamint egy Ø60 mm-es csőhöz Ross szellőzőcső alkotóelemek 25 Ross sapka 60 Ross sapka Világoszürke Ft Ft Ft Ft Ft Ft Ft Ft Ft Ft Ft Ft Ft Ft Ft Ø25 Ross függőleges cső Ft Ft Ft Ft Ft Ft Ft Ft Ft Ft Ft Ft Ft Ft Ft Ft Ft Ø25-0 Ross adapter Ft Ft Ft Ø60 Ross függőleges cső Ft Ø60-60 Ross adapter Ft Ft Ft Ft Ft Ft Ft Ft Ft Ft Ft Ft Malli Ross Ft Ross Ft Ross Ft Ø60/70 Ross könyökcső Ø25/35 Ross könyökcső 990 Ft Ft Ft Ft Ft Ft Ft Ft Ft Ft Ft Ft

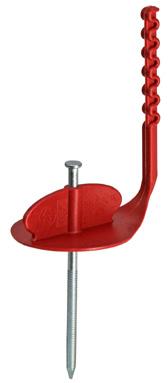

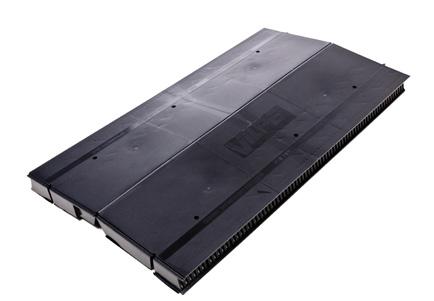

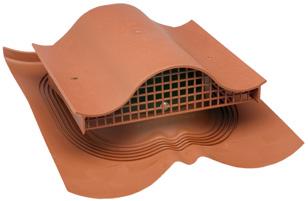

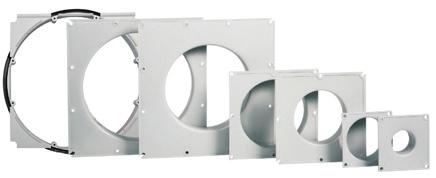

17 Multifunkciós rácsok A multifunkciós rács sokféle hely, tér számára szellőzőrácsként funkcionál. Zsindelytető átvezető tömítések Modell A termék gépi szellőztetéshez légbevezető vagy elvezető szellőzőként is használható, ez esetben megfelelő csőcsonk idom beszerzése is szükséges. A csőcsonk idomot a légbevezető vagy elvezető szellőzőhöz kell csatlakoztatni. Természetes szellőző rendszerben történő alkalmazás során egy rovarháló felhelyezésével megakadályozható, hogy törmelék vagy rovarok jussanak át a rácson. Zsindelytető csőmandzsetta Alkalmazás: kör szelvényű csövek zsindelytetőn való kivezetésére szolgáló átvezető csőmandzsetta. EPDM-gumiból készül. Üzemi hőmérséklete -30 és +90ºC közötti tartományban. A gallér beépítése két zsindely réteg közé forróbitumennel történik. Méretek: 50 mm magas. A nyílást a cső átmérőjének megfelelően meg kell vágni. Csomag tartalma: csőmandzsetta, szorítóbilincs. NO- Ø 2/9/25/ Ft NO-2 Ø 50/ Ft NO-3 Ø 75/ Ft NO-4 Ø 0/ Ft 7025 NO-4.5 Ø 30/ Ft 7030 NO-5 Ø 50/ Ft 7075 NO-6 Ø 200/ Ft NO-7 Ø 275/ Ft NO-8 Ø 350/ Ft NO-9 Ø 500/525/550/ Ft 7050 NO-0 Ø 600/625/650/ Ft 7060 NO- Ø 700/725/750/ Ft x 50 multifunkciós rács Fehér Ft NO-2 Ø 800/825/850/ Ft 7080 Alkalmazás: gépi szellőztetés esetén Ø60 vagy 00 mm-es csőcsonk használata szükséges. Méretek: 50 x 50 mm. Csomag tartalma: multifunkciós rács, 6 mm-es dübelek és csavarok. 240 x 240 multifunkciós rács Alkalmazás: gépi szellőztetés esetén Ø25, 60 vagy 200 mm-es csőcsonk használata szükséges. Méretek: 240 x 240 mm. Csomag tartalma: multifunkciós rács, 6 mm-es dübelek és csavarok. 375 x 375 multifunkciós rács Alkalmazás: gépi szellőztetés esetén Ø200, 250 vagy 35 mm-es csőcsonk használata szükséges. Méretek: 375 x 375 mm. Csomag tartalma: multifunkciós rács, 6 mm-es dübelek és csavarok. Csőcsonk idomok 60 mm-es csőcsonk idom (50 x 50-es multifunkciós rács) 00 mm-es csőcsonk idom (50 x 50-es multifunkciós rács) Ft Ft Ft Ft Fehér Ft Ft Ft Ft Ft Fehér Ft Ft Ft Ft Ft Ft mm-es csőcsonk idom (240 x 240-es multifunkciós rács) Ft mm-es csőcsonk idom (240 x 240-es multifunkciós rács) Ft szorítóbilincs Alkalmazás: a zsindelytető csőmandzsetta rögzítésére szolgáló, tűzi horganyzott csavaros szorítóbilincs. Méretek: 2 mm széles. Csomag tartalma: szorítóbilincs. R-zsindely készlet Alkalmazás: zsindelytetőn, utólagos beépítés során kör szelvényű csövek tetőátvezetéseinek tömítésére szolgál. Csomag tartalma: csőmandzsetta, szorítóbilincs. RHS négyzetes csőmandzsetta Alkalmazás: zsindelytetőn négyzetes csövek tetőátvezetéseinek tömítésére szolgál. A szorítóbilincs kiválasztása a cső méretének megfelelően történik. Csomag tartalma: csőmandzsetta. RHS RST A2 négyzetes szorítóbilincs Alkalmazás: a zsindelytetős csőmandzsetta rögzítésére szolgál. Kiválasztása a csőmandzsetta és a cső méretének megfelelően történik. Csomag tartalma: szorítóbilincs. Ø Ft 760 Ø Ft 774 Ø Ft 772 Ø Ft 7737 Ø Ft 7757 Ø Ft 7663 Ø Ft 7673 Ø Ft 7683 Ø Ft 7050 Ø Ft 7054 Ø Ft x40/50x50/ 60x60/70x70 80x80/00x00/ 20x20x/40x Ft Ft mm-es csőcsonk idom (240 x 240-es multifunkciós rács) Ft mm-es csőcsonk idom (375 x 375-ös multifunkciós rács) 250 mm-es csőcsonk idom (375 x 375-ös multifunkciós rács) Ft Ft mm-es csőcsonk idom (375 x 375-ös multifunkciós rács) Ft Rovarháló Fém lemeztető átvezető tömítések csőmandzsetta készlet Alkalmazás: EPDM-gumiból készül. A csőmandzsetta meghajtható alumínium peremmel van ellátva. Csomag tartalma: csőmandzsetta, csavarok, tömítőmassza, szorítóbilincs. Modell NO- Ø 2/9/25/28/38/50/60/75/ Ft 772 NO-2 Ø 75/90/0/25/ Ft 7722 NO-3 Ø 0/25/50/75/ Ft 7723 NO-4 (7) Ø 50/ Ft 7726 NO-5 (8) Ø 80/ Ft 7727 NO-6 (9) Ø 260/ Ft 7728 rovarháló (50 x 50-es multifunkciós rács) Ft rovarháló (240 x 240-es multifunkciós rács) Ft csőmandzsetta készlet utólagos beépítéshez Ø Ft 7742 Alkalmazás: EPDM-gumiból készül. A Ø Ft 7744 csőmandzsetta meghajtható alumínium Műszaki adatok a 38. oldalon találhatók. peremmel van ellátva. Csomag tartalma: csőmandzsetta, csavarok, tömítőmassza, szorítóbilincs

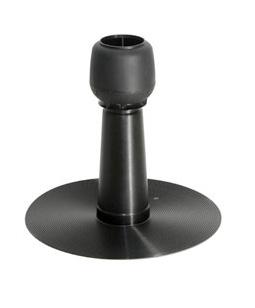

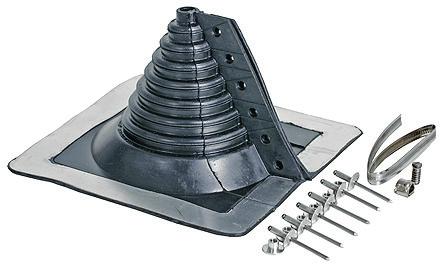

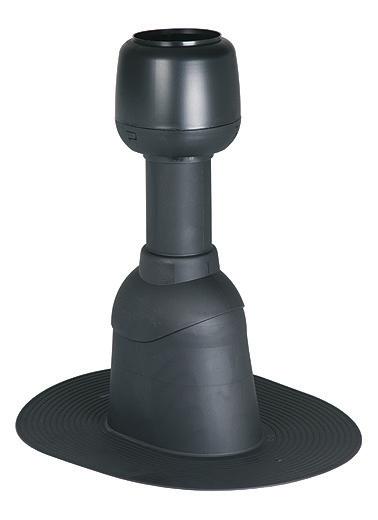

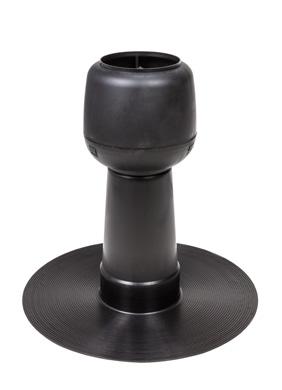

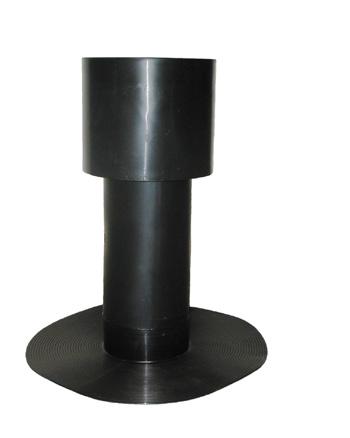

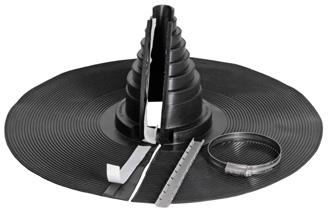

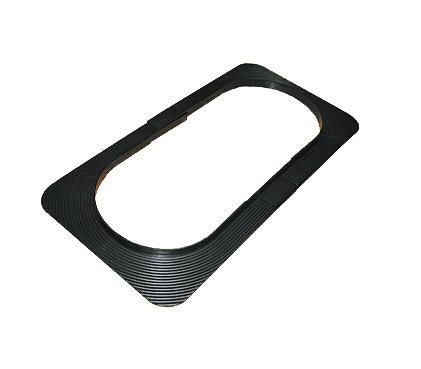

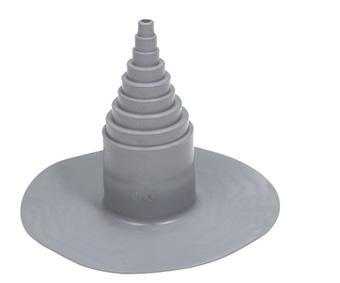

18 $[vari] Malli Malli Malli Párazáró gallérok Modell Alipai gravitációs szellőzők Modell párazáró gallér Alkalmazás: párazáró réteg tömítésére szolgál. Méretek: 33 mm magas. Csomag tartalma: EPDM-gumiból készült tömítő gallér. párazáró gallér - magasított Alkalmazás: párazáró réteg tömítésére szolgál. Méretek: 33 mm magas. Csomag tartalma: EPDM-gumiból készült tömítő gallér. Csőmandzsetta PVC tetőhöz PVC tető csőmandzsetta Alkalmazás: kör szelvényű csövek tetőn át történő kivezetésének tömítésére szolgál PVC tetőkön. Méretek: Ø2-00 és 0-60 mm-es csővezetékekhez. Csomag tartalma: PVC-ből készült csőmandzsetta. Alipai gravitációs szellőzők Alipai 75 gravitációs szellőző Alkalmazás: kishajlású zsindelytetőkön a tetőszerkezet szellőztetésére szolgáló gravitációs szellőzőcső. Beépítése két zsindely réteg közé forróbitumennel történik. Méretek: átmérője Ø75 mm, magassága 395 mm. A gallér szélessége 50 mm. Csomag tartalma: gravitációs szellőzőcső, sapka. Alipai 0 gravitációs szellőző Alkalmazás: kishajlású zsindelytetőkön a tetőszerkezet szellőztetésére szolgáló gravitációs szellőzőcső. Beépítése két zsindely réteg közé forróbitumennel történik. Méretek: átmérője Ø0 mm, magassága 464 mm. A gallér szélessége 50 mm. Csomag tartalma: gravitációs szellőzőcső, sapka. Alipai toldócső Alkalmazás: szigeteletlen, Ø0-es Alipai szellőzőkhöz való toldócső. Méretek: átmérője Ø0 mm, hossza 0 mm. Csomag tartalma: toldócső. HT-50 Ø Ft 7205 HT-75 Ø Ft 7207 HT-0 Ø Ft 72 HT-25 Ø Ft 723 HT-60 Ø Ft 726 HTH-0 Ø Ft 722 Modell Ø 2-00 mm Ø 2-00 mm Ø 0-60 mm Ø 0-60 mm Modell EXT-0 AP Ft 7060 Sötétszürke Ft Ft 706 Sötétszürke Ft Ft Ft 7300 Sötétszürke Ft Ft Ft 73 0 S adapter Alkalmazás: E20S tetőventilátor szigeteletlen, Ø0 mm-es Alipai csövekbe történő beépítéséhez. Szigetelt Ø0 mm-es Alipai csövekbe az E20S tetőventilátor adapter nélkül telepíthető. Csomag tartalma: adapter. Alipai 27 gerinc szellőző Alkalmazás: gravitációs gerinc szellőző a 27ºos lejtésű zsindelytetőknél a tetőszerkezet szellőztetéséhez. Méretek: 480/450/500 mm magasság. Csomag tartalma: gravitációs szellőző, sapka. Alipai 4 gerinc szellőző Alkalmazás: gravitációs gerinc szellőző a 4ºos lejtésű zsindelytetőknél a tetőszerkezet szellőztetéséhez. Méretek: 464 mm magasság. Csomag tartalma: gravitációs szellőző, sapka. Alipai kishajlású és ferdetető szellőző Alkalmazás: gravitációs szellőző enyhe (0-20 fok közötti) lejtésű zsindelytetőknél a tetőszerkezet szellőztetéséhez. Méretek: 640/620/000 mm magasság, szár magasság 200 mm. Csomag tartalma: magasított, zsindelytetős átvezető elem, gravitációs szellőzőcső, sapka, csavarok. Alipai ferdetető szellőző Alkalmazás: gravitációs szellőző ferde (,5 foknál nagyobb lejtésű) zsindelytetőknél a tetőszerkezet szellőztetéséhez. Méretek: 686 mm magasság, szár magasság 200 mm. Csomag tartalma: zsindelytetős átvezető elem, gravitációs szellőzőcső, sapka, csavarok. Tetőösszefolyók AM bitumenes tetőösszefolyó Alkalmazás: egy- vagy többrétegű zsindelytetőhöz. Az AM-75 tetőösszefolyók hagyományos és vákuumos rendszer részét is képezhetik. Csomag tartalma: összefolyó, védőrács, tömítőmassza. Ø Ø Ø Ø Ø Ø Ø Ø 0 Ø Ft Ft Ft Ft Ft Ft Ft Ft Ft 7302 Modell Ø 75 mm Ft Ø 90 mm Ft Ø 0 mm Ft 720 Ø 0/630 mm Ft 7202 Ø 60 mm Ft 7203 Alipai 60 gravitációs szellőző Alkalmazás: kishajlású zsindelytetőkön a tetőszerkezet szellőztetésére szolgáló gravitációs szellőzőcső. Beépítése két zsindely réteg közé forróbitumennel történik. Méretek: átmérője Ø60 mm, a gallér szélessége 50 mm. Csomag tartalma: gravitációs szellőzőcső, AP sapka. PVC gallér Alipai 0 gravitációs szellőzőhöz Alkalmazás: az Alipai gravitációs szellőzők PVC tetőkre történő kiépítését teszi lehetővé. A tetőzethez való rögzítés forró levegős hegesztéssel történik. Az Alipai csőhöz szorítóbilinccsel rögzül. Méretek: átmérője Ø0 mm. Csomag tartalma: PVC gallér, szorítóbilincs Ft 7306 Sötétszürke Ft Ft AM Protan sötétszürke tetőösszefolyó Alkalmazás: Protan szigetelőlemezes tetőhöz. Az AM-75 tetőösszefolyók hagyományos és vákuumos rendszer részét is képezhetik. Csomag tartalma: összefolyó, védőrács, tömítőmassza. AM Protan világosszürke tetőösszefolyó Alkalmazás: Protan szigetelőlemezes tetőhöz. Az AM-50 és AM-75 tetőösszefolyók hagyományos és vákuumos rendszer részét is képezhetik. Csomag tartalma: összefolyó, védőrács, tömítőmassza. Ø 75 mm Ft Ø 0 mm Ft Ø 60 mm Ft Ø 0/630 mm Ft Ø 50 mm Ft Ø 75 mm Ft 7205 Ø 0 mm Ft Ø 60 mm Ft

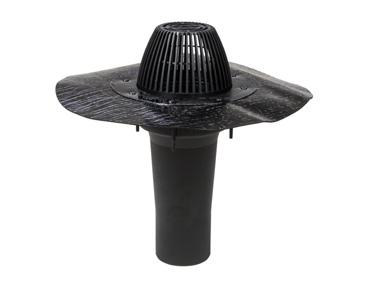

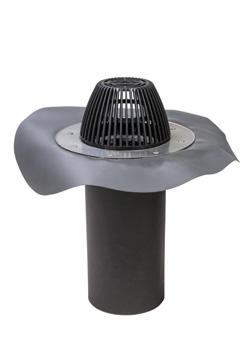

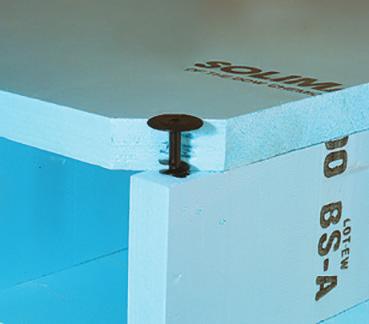

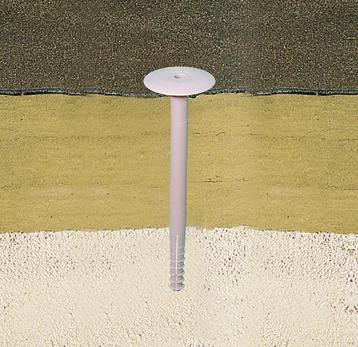

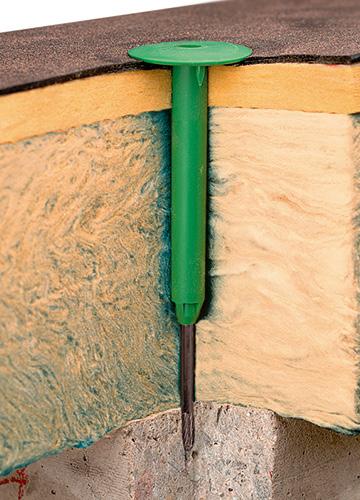

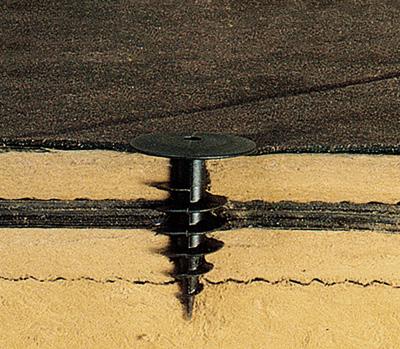

19 Malli Malli Malli Oletus lavakoko Malli Malli Lava Tetőösszefolyók AM Alkorplan sötétszürke tetőösszefolyó Alkalmazás: Alkorplan tetőhöz. Az AM-50 és AM-75 tetőösszefolyók hagyományos és vákuumos rendszer részét is képezhetik. Csomag tartalma: összefolyó, védőrács, tömítőmassza. AM Alkorplan világosszürke tetőösszefolyó Alkalmazás: Alkorplan tetőhöz. Az AM-50 és AM-75 tetőösszefolyók hagyományos és vákuumos rendszer részét is képezhetik. Csomag tartalma: összefolyó, védőrács, tömítőmassza. Modell Ø 50 mm Ft Ø 75 mm Ft Ø 0 mm Ft Ø 60 mm Ft Ø 60 mm Ft Ø 50 mm Ft Ø 75 mm Ft Ø 0 mm Ft Ø 0/630 mm Ft Rögzítők Szigetelés a külső falburkolaton és szélzáró paneleken Tégla borítású külső fal Az RKL egyidejűleg rögzíti a tégla borítást és a szélvédő panelt a favázhoz. Fa borítású külső fal Az LSK alátét és egy sima huzalszeg szolgál a szélzáró panelek rögzítésére. NV rögzítők segítik a külső borítás lécezését. Egyhéjú membrán tetőfedés és kemény hőszigetelő táblák A Croco B 0 rögzítők kéthéjú tetőfedés vagy kemény szigetelő táblák rögzítésére szolgál acél, beton vagy fa teherhordó réteg mellett. Acél vagy fa esetén a rögzítés fémcsavarral történik, beton esetén betoncsavarral. A Croco A 0 rögzítők egyhéjú membrán tetőfedés vagy szigetelés rögzítésére szolgálnak acél, beton vagy fa teherhordó réteg mellett. Acél vagy fa esetén a rögzítés fémcsavarral történik, beton esetén betoncsavarral. RÖGZÍTŐK AM Alkorplan középszürke tetőösszefolyó Alkalmazás: Alkorplan tetőhöz. Az AM-50 és AM-75 tetőösszefolyók hagyományos és vákuumos rendszer részét is képezhetik. Csomag tartalma: összefolyó, védőrács, tömítőmassza. AM 230V / 4W-os fűtőszál Alkalmazás: az AM-50 tetőösszefolyó fűtéséhez. Csomag tartalma: fűtőszál. AM védőrács Alkalmazás: megakadályozza, hogy levelek vagy egyéb törmelék jusson az összefolyóba. Csomag tartalma: védőrács. Ø 50 mm Ft Ø 75 mm Ft Ø 0 mm Ft Ø 60 mm Ft 7206 AM összefolyó Ø50/75/90/ Ft AM összefolyó Ø Ft Ft 7230 Tetőfedő lemezek és szigetelő táblák bitumenes zsindelytetőkön vagy szigetelő táblákon A Croco 52 rögzítők tetőfedő elemek, szigetelőlemezek és hangszigetelő táblák gázbetonhoz (Siporex) vagy könnyűbetonhoz (Leca) történő rögzítésére szolgál. A Power A szigetelőcsavarok új héjazat és szigetelőlemezek régi bitumenes zsindelytetőhöz való rögzítésére szolgálnak. A Power A szigetelőcsavarokkal akár szigetelőlemezeket szigetelőlemezekhez is rögzíthetünk. Igény esetén a Multikomplex Budapest Kft-nél állunk rendelkezésére a szükséges mennyiségű rögzítő számának meghatározásában. A rögzítők minimális száma: általános hüvelykujj-szabály az db/szigetelő tábla, de a rögzítők száma nem lehet négyzetméterenként 2 db-nál kevesebb. Rögzítők távolsága: az anyagok közepén a rögzítők közötti távolság méternél nem lehet kisebb. A sarkoknál, széleken a távolság 0,6 m-nél nem lehet kisebb. A legkisebb középponttól középpontig mért érték 0,2 m. Héjazat effektív szélessége: az egyhéjú membrán tetőfedés átlapolási szélessége legalább 20 mm legyen, 50 mm-es peremmel. Bitumenes zsindelytetők esetében a két réteg 30 mm-es átlapolást kíván, egy réteg pedig 50 mm-es átlapolást. Teherhordó réteg: a fém lemezek vastagsága legalább 0,70 mm legyen; amenynyiben a helyszín szélnek erősen kitett, legalább 0,80 mm vastag legyen. Próba: amennyiben a teherhordó réteg minősége ismeretlen, a rögzítéseket mindig vessük próba alá. A legtöbb esetben a megfelelő mérési alapot a gázbetonon való rögzítési erősség adja. Betonon vagy fém lemez esetén a tetőfedő anyag rögzítési erőssége adja a mérési alapot. AM vákuumos védőrács Alkalmazás: megakadályozza, hogy levelek vagy egyéb törmelék jusson az összefolyóba. Csomag tartalma: vákuumos védőrács Ft 7240 Modell Eljárás: a rögzítést végig a héjazaton el kell készíteni. CM tetőösszefolyó Alkalmazás: bitumenes zsindelytetőhöz. A 50 mmes gallér két zsindely réteg közé kerül beépítésre. Csomag tartalma: összefolyó, védőrács. CM védőrács Alkalmazás: megakadályozza, hogy levelek vagy egyéb törmelék jusson az összefolyóba. Csomag tartalma: védőrács. védőrács labda Alkalmazás: megakadályozza, hogy levelek vagy egyéb szemét jusson az összefolyóba mm-es tetőösszefolyókhoz való. Csomag tartalma: védőrács. Ø 75 mm Ft Ø 0 mm Ft 724 Ø 75 mm Ft Ø 0 mm Ft Ft RKL rögzítőelem téglafalhoz Alkalmazás: Téglafalhoz való rögzítőelem fa borítású családi házakhoz. Egyszerre rögzíti a lécezést és a kb. 50 mm vastag ásványgyapot táblát. A 5 mm-es szeg külön megvásárolható. Csomag tartalma: RKL téglafal rögzítő (szeg nem tartozék). NV távtartó Alkalmazás: hőszigetelő táblákkal borított külső falszerkezeten távtartóként szolgál a váz és a külső héj rögzítőlécei között. A távtartókkal ellátott szerkezet javítja a hőszigetelést, és faanyagot takarít meg. A távtartók kiválasztása a szigetelés vastagsága alapján történik. Mind lágy, mind kemény szigeteléssel használható. Csomag tartalma: NV távtartó elem Ft Ft Ft Ft alátét Alkalmazás: az LSK Ø60 mm-es alátét könnyű szigetelő táblák falhoz történő illesztésére szolgálnak. Az Y40-PA Ø40 mm-es fekete poliamid (nejlon) alátét alkalmas például egyhéjú tetőfedés beton vagy fa teherhordó réteghez történő rögzítéséhez. Az Y40-PA Ø40 mm-es alátét szigetelő, hangszigetelő táblák rögzítésére is alkalmas. A ZN alátét horganyzott lemezacélból készül. Csomag tartalma: alátét. RKL-FASTENER NV-30 NV-40 NV-50 NV-55 LSK-60 Y40-PA Y40-PP ZN-40 ZN Ft Ft Ft Ft Ft

20 - maximális tetőlejtések P-sorozatú átvezetőkhöz Átvezetők XL átvezetők Cső Ø 0 mm Ø 25 mm Ø 60 mm Ø 60 mm XL Ø 200 mm XL 2K alapcserép / Tiili XL alapcserép 40 / / / K Univerzális / Univerzális - 45 / / / Vittinge egy hull Vittinge dupla hull K profi los acél / Profi los acél XL MK univerzális 43 / / / Acél XL Univerzális Klasszikus XL Klasszikus K Vino Klasszikus HS pala XL zsindely Zsindely magasított XL zsindely magas * * * * * * Decra Eternit B Nera Aalto Ø 250 mm XL A P-sorozatú átvezető elemek :5 arányú lejtésnél (,5º) nagyobb lejtésű tetőknél használatosak, hacsak ettől eltérő adat feltüntetésre nem kerül. A maximális tetőlejtésnél ellenőrizzük, hogy a tetőszerkezet lehetővé teszi-e a telepítést. *Zsindelytetőhöz való, magas átvezetők :5 lejtésnél (,5º-osnál) kisebb lejtésű tetőkhöz használhatók. Ennél meredekebb tetőkhöz a zsindelytetőhöz való normál átvezetők javasoltak. Ne feledjük! A táblázatban szereplő tetőlejtések hozzávetőleges értékek. Szélsőséges helyzetben a tető profil magassága és az alátét tömítés telepítési pontja befolyásolja ezt az értéket. tetőventilátorok gyors kiválasztó táblázata Tetőventilátor kiválasztása lakóingatlanba történő telepítéshez Általánosan javasolható, hogy a beltéri levegő kétóránként kicserélődjön. Az elszívott és a tetőventilátor által kifúvott levegőt az egyes helyiségekben a ventilátorokon keresztül bejuttatott friss levegő váltja fel. Ökölszabályként kezelhető, hogy egy 20-50m2-es épület légcsatorna rendszere esetén a nyomásveszteség hozzávetőlegesen 00 Pa. A nyomásveszteség pascalban kifejezett értékének pontos kiszámításához a légcsatorna folyóméterére vetítve 5 Pa veszteséget kell alapul vennünk (ideértve a csövek záróidomait, hajlatokat stb.). Tetőventilátor Csővezeték 50 Pa 00 Pa 50 Pa E20 Ø 25 mm 220 m 2 80 m 2 35 m 2 E90 Ø 25 mm 270 m m 2 80 m 2 ECo90 Ø 25 mm 360 m m 2 30 m 2 E220 Ø 60 mm 40 m m m 2 ECo220 Ø 60 mm 490 m m m 2 ECo250 Ø 200 mm 660 m m m 2 MŰSZAKI ADATOK színek Ross pinceszellőző rendszerek Multifunkciós rácsok A nyomásveszteség (Pa) függ a csőhálózat hosszától és átmérőjétől is, de ezenfelül az ívek, hajlatok számától és a légáramlási (szállítási) teljesítménytől. Az ajánlott szellőztetés a tetőventilátor maximális teljesítményének 70%-ával történő működés mellett érhető el. A táblázat szemléltető jellegű. kód kód kód RAL 907 (de,7) RAL 7038 (de 2,98) RAL 7038 (de 2,98) RAL 807 (de 2,33) RAL 907 (de,7) RAL 705 (de 2,) Zöld RAL 6020 (de,9) RAL 705 (de 2,) RAL 3009 (de 4,92) RAL 705 (de 2,) RAL 3009 (de 4,92) Fehér RAL 906 (de 2,69) Tetőventilátor kiválasztása páraelszívóhoz RAL 3009 (de 4,92) RAL 8004 (de 2,08) Fehér RAL 906 (de 2,69) RAL 00 (de 4,84) RAL 00 (de 4,84) A beltéri levegőre és a szellőzésre vonatkozó (fi nnországi) ajánlások szerint a páraelszívónak 25 liter/másodperc légszállítási teljesítménnyel kell üzemelnie. A konyhában a zajszint nem haladhatja meg a 33 db-t (nagyobb teljesítmény mellett a 43 db-t). A páraelszívóra (és az ehhez kapcsolódó légcsatornákra) jellemző nyomásveszteségről a gyártó ad tájékoztatást. RAL 7040 (de 0,54) Nyomtatástechnológiai okoknál fogva előfordulhat, hogy a termékek tényleges színe eltér a katalógusban láthatótól. C-sorozat műszaki rajzai Tetőventilátor Csővezeték Szabad kivezetés 50 Pa 00 Pa E20 Ø 25 mm 20 l/s (432 m 3 /h) 03 l/s (37 m 3 /h) 87 l/s (33 m 3 /h) E90 Ø 25 mm 55 l/s (558 m 3 /h) 38 l/s (497 m 3 /h) 6 l/s (48 m 3 /h) ECo90 Ø 25 mm 90 l/s (684 m 3 /h) 82 l/s (655 m 3 /h) 7 l/s (66 m 3 /h) E220 Ø 60 mm 236 l/s (850 m 3 /h) 22 l/s (763 m 3 /h) 80 l/s (648 m 3 /h) ECo220 Ø 60 mm 257 l/s (925 m 3 /h) 245 l/s (882 m 3 /h) 223 l/s (803 m 3 /h) ECo250 Ø 200 mm 340 l/s (224 m 3 /h) 330 l/s (88 m 3 /h) 320 l/s (52 m 3 /h) A táblázat szemléltető jellegű * * * * a csőszegély külső átmérője 38 39

21 Tetőventilátorok bekötési ábrái Tetőventilátorok elektromos adatai modell Felvett teljesítmény Áramerősség Feszültség Kondenzátor Fordulatszám E20 52 W 0.23 A 230 V, 50 HZ.5 µf 2350 rpm MŰSZAKI ADATOK E90 52 W 0.23 A 230 V, 50 HZ.5 µf 2350 rpm E W 0.38 A 230 V, 50 HZ 2 µf 2600 rpm barna 3 pines csatlakozó külső ventilátorhoz E20, E90, E220 ECo0 83 W 0.75 A 230 V, 50 HZ rpm ECo90 83 W 0.75 A 230 V, 50 HZ rpm Hálózati áramkör 230V, 50Hz, AC sárga/zöld Hálózati áramkör 50/ 60 Hz kondenzátor barna fekete barna ECo W 0.70 A 230 V, 50 HZ rpm ECo W.40 A 230 V, 50 HZ rpm zöld/sárga zöld/sárga Kötődoboz Ventilátor Tetőventilátorok és elvezető szellőzőcsövek maximális teljesítménye barna 3 pines csatlakozó külső ventilátorhoz ECo0 tetőventilátorok Levegő sűrűség -,20 kg/m 3 kivezető szellőztető csövek Levegő sűrűség -,20 kg/m 3 Hálózati áramkör 230V, 50Hz, AC barna sárga/zöld 3 pines csatlakozó külső ventilátorhoz Hálózati áramkör 50/ 60 Hz Kötődoboz barna fekete zöld/sárga zöld/sárga Kimeneti feszültség piros Lin/PWM vezérlő bemen. sárga Tachométer kimenet impulzus/fordulat fehér Ventilátor Össznyomás - Pa m 3 /h ) E Ø 25 mm 2 ) E90 Ø 25 mm ) E220 Ø 60 mm ) ECo0 Ø 0 mm 5 ) ECo Ø 25 mm 6 ) ECo ) Ø 60 mm ECo250XL 3 Ø 200 mm Össznyomás - Pa ) Ø25 2 ) Ø60 3 ) Ø60 XL 4 ) Ø200 XL 5 ) Ø250 XL Hálózati áramkör 230V, 50Hz, AC sárga/zöld Légszállítás - m 3 /h Légszállítás - m 3 /h Sebesség vezérlő Felhasználói áramkör ECo90, ECo220, ECo250 Légbevezetésre alkalmas szellőzők aerodinamikai jellemzői max. sebesség piros állítható sebesség sárga Hálózati áramkör 50/ 60 Hz barna fekete Levegő sűrűség.20 kg/m 3 állítható sebesség sárga sárga potenciométerrel állítható sebesség piros sárga Számláló Vezérlő Riasztás Sebesség kijelző barna v. piros fekete v. sárga fehér Kerek csatlakozó külső ventilátorhoz Kötődoboz zöld/sárga zöld/sárga Kimeneti feszültség barna v. piros piros Lin/PWM vezérlő bemen. fekete v. sárga sárga Tachométer kimenet impulzus/fordulat fehér fehér Ventilátor Össznyomás - Pa ,2 60,3 80,4 00,5 20,6 40,7 60,8 80, , 24,2 (44,7) (27,0) (289,4) (36,7) (434,) (506,4) (578,8) (65,) (723,5) (795,8) (868,) Légszállítás - m 3 /h 40 4

22 Multifunkciós rácsok és Ross pinceszellőző rendszerek légáramlási jellemzői multifunkciós rács befelé irányuló légáramlása Nyomásveszteség - Pa Multifunkciós rácsok és Ross pinceszellőző rendszerek légáramlási jellemzői Multifunkciós rács multifunkciós rács befelé irányuló légáramlása 50 x 50 mm x 240 mm Multifunkciós rács x 375 mm 8 Nyomásveszteség - Pa Csőcsonk idom Ø 60 Ø 00 Ø 25 Csőcsonk idom Ø 60 Ø 200 II Ø 200 I Ø 250 Ø 35 Általános kereskedelmi szerződési feltételek Jótállás A műszaki jótállás a megfelelő, műszaki értelemben vett működését szavatolja a telepítési, használati és karbantartási útmutatóban foglalt rendeltetésszerű használatra vonatkozóan. A jótállás magában foglalja az átvezető elemek tömítettségét, az áramlási képességek, teljesítmények biztosítását, a kivezető csövek megfelelő szigetelését és fizikai élettartamát. A Multikomplex Budapest Kft. nem vállal garanciát a termék semmilyen különleges célú használatnak való megfelelőségére. Az esztétikai jótállás a termék deformálódására, a terméken végighúzódó nagyobb repedésekre, valamint a termék azon műanyag elemein megjelenő jelentősebb elváltozásokra vonatkozik, amely elemeknél a termék felülete állandó jellegű környezeti vagy időjárási behatásnak, pl. napsütésnek van kitéve. Ezen jótállás nem terjed ki a normál jellegű elszíneződésre, vagy a motor, az elektromos alkatrészek, tömítőanyagok, fémlemez alkatrészek, csavarok, szigetelőelemek korróziós károsodására. Jótállási időtartam A VILPE átvezető idomok, kivezető és szellőzőcsövek, valamint a szerkezeti szellőztető kiegészítők és rögzítők esztétikai jótállási időtartama tíz (0) év, míg a műszaki jótállási időtartam húsz (20) év. A tetőventilátorok motorjainak és elektromos alkatrészeinek jótállási időtartama öt (5) év. A jótállási időszak a termék vásárlását igazoló nyugtán, számlán jelölt átvételi nappal kezdődik. MŰSZAKI ADATOK ,6 7,2 0,8 4,4 8 2,625,2 32,4 28, Légszállítás - m 3 /h Multifunkciós rácsok és Ross pinceszellőző rendszerek légáramlási jellemzői Gépi szellőztetésű rendszerben kívülről befelé irányuló légáramlás rovarháló nélkül. Légszállítás - m kifelé 3 /h multifunkciós rács befelé irányuló légáramlása Multifunkciós rács rács x 50 x 50 mm mm x 240 x 240 mm mm x 375 x 375 mm mm Gépi szellőztetésű rendszerben kívülről befelé irányuló légáramlás rovarháló nélkül. Gépi szellőztetésű rendszerben belülről kifelé irányuló légáramlás rovarháló nélkül. A rácsban az elszívott levegő átlósan Gépi szellőztetésű rendszerben belülről kifelé irányuló légáramlás rovarháló nélkül. A rácsban az elszívott levegő átlósan lefelé áramlik. lefelé áramlik. 46 Gépi szellőztetésű rendszerben kívülről befelé irányuló légáramlás rovarháló nélkül. multifunkciós rács kifelé irányuló légáramlása Nyomásveszteség - Pa Légszállítás - m 3 /h multifunkciós rács kifelé irányuló légáramlása Ross légszállítás táblázat táblázat Össznyomás - Pa Nyomásveszteség - Pa Nyomásveszteség - Pa ,6 7,2 0,8 4,4 8 2,625,2 32,4 28, ,6 7,2 0,8 4,4 8 2,625,2 32,4 28, Légszállítás - m 3 /h ,6 7,2 0,8 4,4 8 2,625,2 32,4 28, Multifunkciós rács Multifunkciós rács 50 x 50 mm 240 x 240 mm Csőcsonk Csőcsonk idom idom Ø 60Ø 60 Ø 00 Ø 00 Csőcsonk idom Ø 25 Ø 25 Ø 60 Ø 60 Ø 200 Ø 200 II II Ø 200 Ø 200 I I Ø 250 Ø 250 Ø 35 Ø 35 Csőcsonk idom Ø 60 Ø 00 Ø 25 Ø 60 Ø 200 II x mm Ø I Légszállítás 8 - m 3 /h Ø Friss levegő ( () 60 Friss levegő ( 3 (3) 200 Friss levegő ( 5 (5) Ø Elszívott ( levegő 2 (2) 60 Elszívott ( levegő 4 (4) 200 Elszívott ( levegő 6 (6) 5 6 Jótállási szerződés általános feltételei, korlátozásai Ezen jótállás a következő feltételek megléte esetén marad hatályban:. A termék az Multikomplex Budapest Kft. által meghatározott célra kerül felhasználásra. 2. A termék telepítése, használata és karbantartása a telepítési, használati és karbantartási útmutatóban foglaltaknak megfelelően történik. 3. A külön átvezető alkotóelemet igénylő szellőztető végberendezések kizárólag átvezető elemekbe kerülnek beépítésre, és a szellőztető végberendezések átvezető elemekben kerülnek felhasználásra. 4. A termék felhasználása normál körülmények között történik. 5. A jótállás nem terjed ki a természeti és környezeti katasztrófák, kivételesen magas szennyezettségi szint, tűz, baleset, sugárzás vagy egyéb olyan ok, körülmény során bekövetkező kárra, amelyre a Multikomplex Budapest Kft. befolyással nem bírhat. 6. A jótállási eljárásban részt vevő termék birtoklási jogát a vevő gyakorolja. A jótállás nem terjed ki az alábbi okokra visszavezethető hibákra:. A telepítési, használati és karbantartási útmutatóban foglaltaktól eltérő telepítés, használat vagy karbantartás, illetve a telepítési, használati és karbantartási útmutató figyelmen kívül hagyása. 2. A termék és egy egyéb szennyezőanyagnak állandó jelleggel kitett szerkezeti elem közötti kémiai reakció. 3. A munkavégzés helyén vagy telepítés során gondatlan, nem megfelelő szállítás, kezelés, tárolás. 4. Elektromos vagy egyéb gépi alkatrész meghibásodása esetén idegen gyártótól származó termék alkalmazása, jelenléte. 5. termék és egyéb, eltérő márkájú tetőátvezető, szellőztető végberendezés vagy alkatrész együttes használata. 6. A termék működésére káros normál kopás, elhasználódás. 7. A tetőventilátorok ventilátor alkatrészein vagy a csövekben kicsapódó víz, valamint a légcsatornában megjelenő szennyeződések. Általános szerződési feltételek Amennyiben a termék végfelhasználója kötelező érvényű jogi szabályozással védett fogyasztó, ezen jótállás nem zárja ki és nem korlátozza a törvénybe foglalt fogyasztóvédelmi rendelkezéseket. Ezen jótállás a jelen dokumentumban meghatározott tárgykörben felülír minden egyéb jótállást, beleértve mind a kifejezett, mind a hallgatólagos jótállásokat. Jelen jótállás nem terjed ki semminemű, a Vásárló által okozott és a termék meghibásodására visszavezethető közvetett kárra, veszteségre, valamint semminemű, idegen fél által okozott kárra, veszteségre. A fenti szerződési feltételek szerinti jótállás a Vevő által az Multikomplex Budapest Kft.-től beszerzett, és 207. január -jén vagy ezt követően gyártott termékekre vonatkozik. A termék gyártási ideje a terméken, a dátum kódsorozatban került feltüntetésre ,6 7,2 0,8 4,4 8 2,625,2 32,4 28,

23 995 óta SK Toute Oy Az 975-ben alapított SK Tuote Oy a szellőző berendezések és különleges tetőkiegészítők gyártásának és fejlesztésének területén a Finnországból, a Balti országokból és Oroszországból álló régióban piacvezető vállalat. Az SK Toute egy megbízható, stabil és céltudatos partner. Termékei márkanév alatt váltak ismertté. A termékek az otthon és a mindennapok életminőségének javítását szolgálják azzal, hogy friss beltéri levegőt biztosítva csökkentik az egészségre káros hatásokat, kockázatokat, valamint az építmény élettartamát is megnövelik. A termékek innovatív és kiváló minőségű termékek, melyek tervezése, gyártása felelősségteljesen, bevizsgált, tesztelt megoldások alkalmazásával történik. Minőség és a környezet Az SK Toute Oy a legnagyobb mértékben elkötelezett mind a termékek, mind a gyártási műveletek minőségét illetően. Az SK Toute vállalatirányítási rendszere mind az ISO 900:2008 minőségi tanúsítvánnyal, mind az ISO 400:2004 környezetvédelmi tanúsítvánnyal rendelkezik. Ezen tanúsítványok lefedik a termékfejlesztést, valamint a termékek gyártását és értékesítését. Az SK Toute Oy minőségbiztosítási rendszerének elsődleges célja a vásárlók igényét kielégítő minőség nyújtása. A környezetközpontú célok között van az energiahatékony termékek és gyártási eljárások kifejlesztése, a hulladék képzés csökkentése, valamint a teljes termék életciklusban a műanyag elemek újrahasznosíthatóságának növelése. A termékek és a gyártási műveletek folyamatos fejlesztése az SK Toute számára központi feladat, hisz a végfelhasználók számára ez jelenti a biztonság és a kényelem hosszú távú biztosítását. A márka egyet jelent a biztonságos épülettel és kiváló életminőséggel. 44 Importőr: MULTIKOMPLEX BUDAPEST KFT. alapítva 995 H-2 Budapest, Mansfeld Péter u. 27 Tel.: +(36-) , +(36-) ; Fax: +(36-)
